Takavalot. Suorittaminen. Ajoneuvon tilauserittelystä riippuen ajoneuvossa on toimitettaessa jokin näistä takavaloista:
|
|
- Kalevi Korpela
- 8 vuotta sitten
- Katselukertoja:
Transkriptio

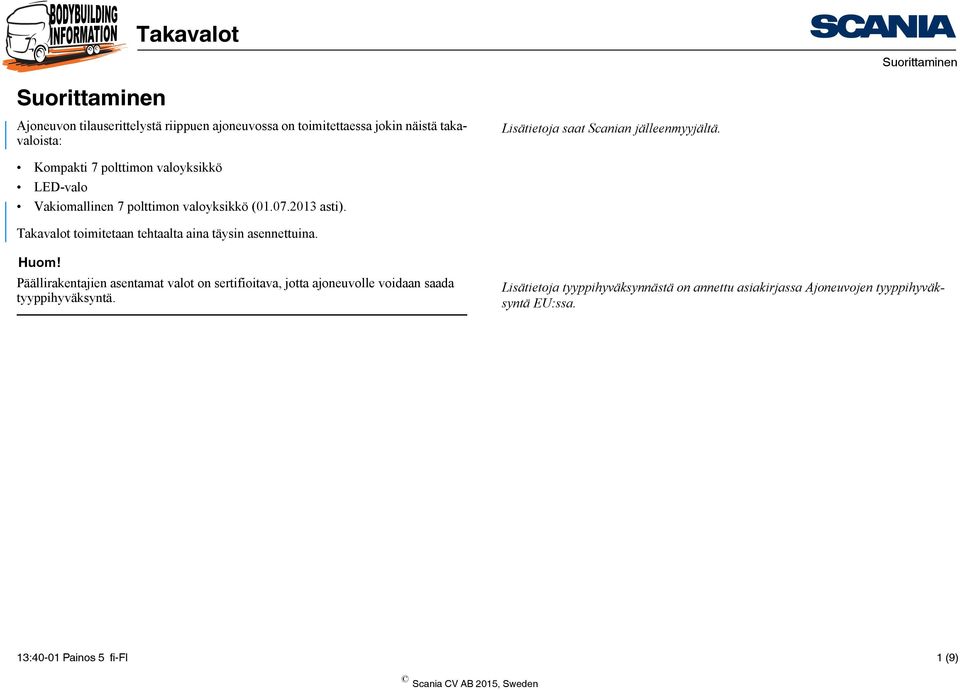

1 Ajoneuvon tilauserittelystä riippuen ajoneuvossa on toimitettaessa jokin näistä takavaloista: Lisätietoja saat Scanian jälleenmyyjältä. Kompakti 7 polttimon valoyksikkö LED-valo Vakiomallinen 7 polttimon valoyksikkö ( asti). Takavalot toimitetaan tehtaalta aina täysin asennettuina. Huom! Päällirakentajien asentamat valot on sertifioitava, jotta ajoneuvolle voidaan saada tyyppihyväksyntä. Lisätietoja tyyppihyväksynnästä on annettu asiakirjassa Ajoneuvojen tyyppihyväksyntä EU:ssa. 13:40-01 Painos 5 fi-fi 1 (9)

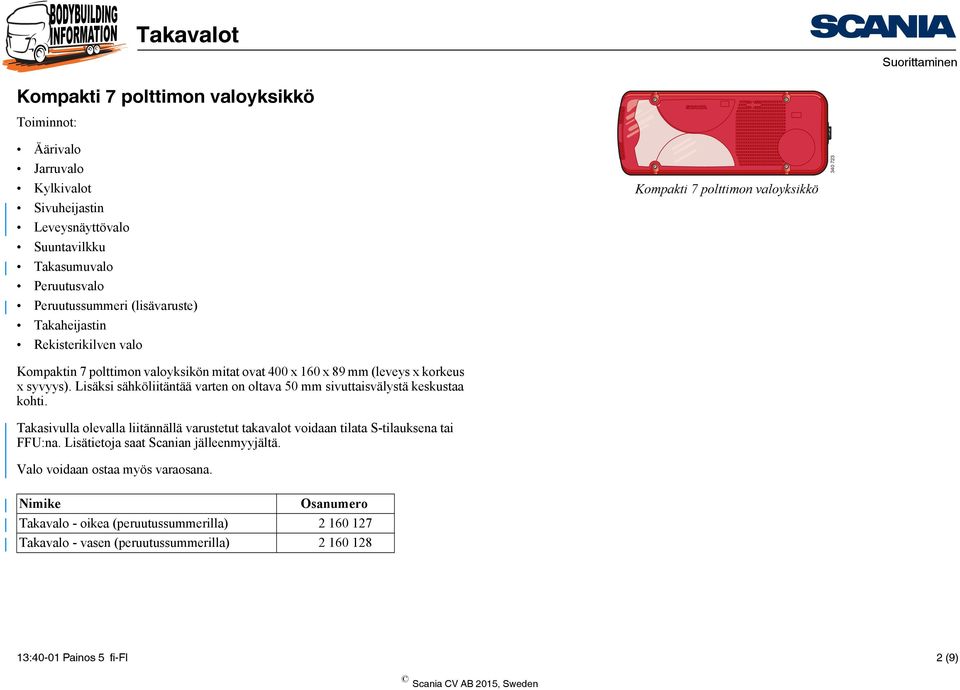

2 Takavalot Kompakti 7 polttimon valoyksikkö Toiminnot: Äärivalo Jarruvalo Kylkivalot Sivuheijastin Leveysnäyttövalo Suuntavilkku Takasumuvalo Peruutusvalo Peruutussummeri (lisävaruste) Takaheijastin Rekisterikilven valo Kompaktin 7 polttimon valoyksikön mitat ovat 400 x 160 x 89 mm (leveys x korkeus x syvyys). Lisäksi sähköliitäntää varten on oltava sivuttaisvälystä keskustaa kohti. Takasivulla olevalla liitännällä varustetut takavalot voidaan tilata S-tilauksena tai FFU:na. Lisätietoja saat Scanian jälleenmyyjältä. Valo voidaan ostaa myös varaosana. Kompakti 7 polttimon valoyksikkö Nimike Osanumero Takavalo - oikea (peruutussummerilla) Takavalo - vasen (peruutussummerilla) :40-01 Painos 5 fi-fi 2 (9)
3 LED-takavalo Toiminnot: Äärivalo Jarruvalo Kylkivalot Sivuheijastin Leveysnäyttövalo Suuntavilkku Takasumuvalo Peruutusvalo Peruutussummeri (lisävaruste) Takaheijastin Rekisterikilven valo LED-takavalo Asiakirjassa Lisätakavalot on annettu tietoja LED-takavaloihin vaihtamisesta. Lisätietoja saat Scanian jälleenmyyjältä. LED-takavalon mitat ovat 400 x 135 x 82 mm (leveys x korkeus x syvyys). Sähköliitäntää varten on oltava sivuttaisvälystä keskustaa kohti. 13:40-01 Painos 5 fi-fi 3 (9)
4 Takavalot 7 polttimon valoyksikkö, vakiotyyppi Ajoneuvon valmistusaika Valmistuspaikka Alustan sarjanumero Södertälje Zwolle Angers Toiminnot: Äärivalo Jarruvalo Kylkivalot Sivuheijastin Leveysnäyttövalo Suuntavilkku Takasumuvalo Peruutusvalo Peruutussummeri (lisävaruste) Takaheijastin Rekisterikilven valo 7 polttimon valoyksikön mitat ovat 515 x 130 x 81 mm (leveys x korkeus x syvyys). Lisäksi sähköliitäntää varten on oltava sivuttaisvälystä keskustaa kohti. 7 polttimon valoyksikkö, vakiotyyppi 13:40-01 Painos 5 fi-fi 4 (9)
5 Asennus Asennus Takavalot voidaan asentaa seuraavalla tavalla: Vakiokiinnikkeeseen. Alleajosuojaan. Jos takavalot sijoitetaan alleajosuojaan, ne on asennettava kiinteään alleajosuojaan U-profiililla. Jos valoyksiköt tilataan erikoispitkällä johdinsarjalla (600 ja mm:n jatke), ne voidaan sijoittaa umpikorirakenteeseen ilman tarvetta liittää johdinsarjaa. Normaalipituinen johdinsarja on räätälöity niin, että takavalot voidaan sijoittaa vakiokiinnikkeisiin Sähköliitäntää varten on oltava sivuttaisvälystä keskustaa kohti. Tämä ei koske valoja, joissa on liitäntä takasivulla. Takavalojen on täytettävä useita lakisääteisiä vaatimuksia, jotka liittyvät näkyvyyteen, katselukulmiin ja muihin tekijöihin. Muista noudattaa kansallisia säännöksiä. Lisätietoja takaylityksen jatkamisesta on annettu asiakirjassa Takaylityksen jatkaminen. Pystysuora asennus Huom! Mitään valoista ei ole hyväksytty pystyasennukseen. 13:40-01 Painos 5 fi-fi 5 (9)

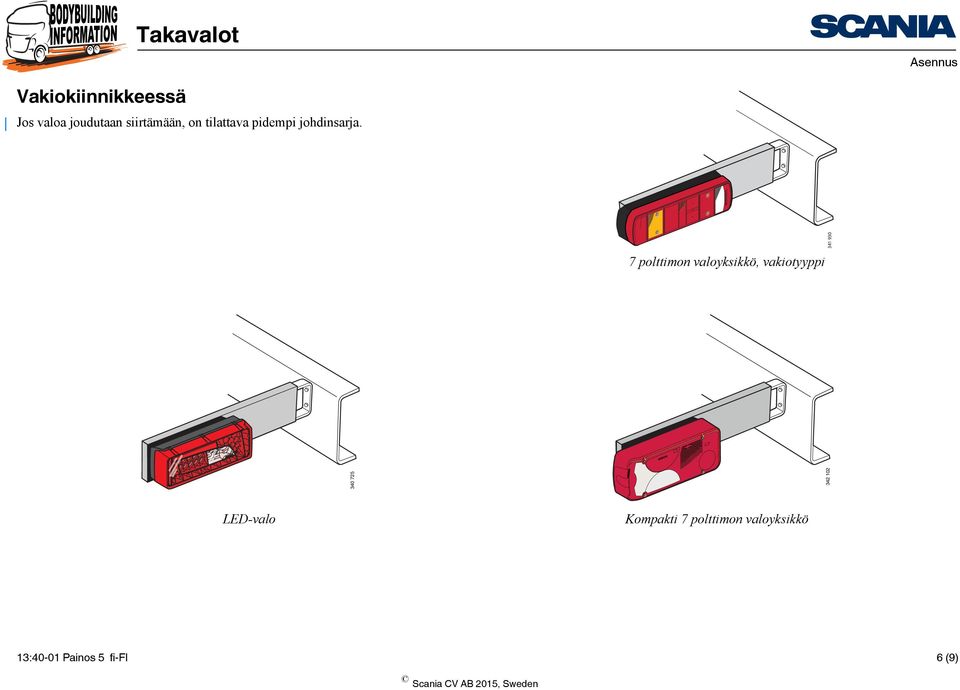

6 Asennus Vakiokiinnikkeessä Jos valoa joudutaan siirtämään, on tilattava pidempi johdinsarja. 7 polttimon valoyksikkö, vakiotyyppi LED-valo Kompakti 7 polttimon valoyksikkö 13:40-01 Painos 5 fi-fi 6 (9)
7 Takavalot Asennus Takavalo asennettu alleajosuojaan Takavalo voidaan sijoittaa alleajosuojaan käyttäen U-profiilia. Alleajosuoja 1 suojaa takavaloja kippauksen ja vastaavan aikana. Versiokoodit Varustus Vakiokiinnikkeessä Alleajosuojassa (U-profiili) Versiokoodi 1532A 1532B 1. Alleajosuoja toimitetaan kuljetusasennettuna ja se on asennettava lopullisesti ohjeiden mukaisesti. 13:40-01 Painos 5 fi-fi 7 (9)

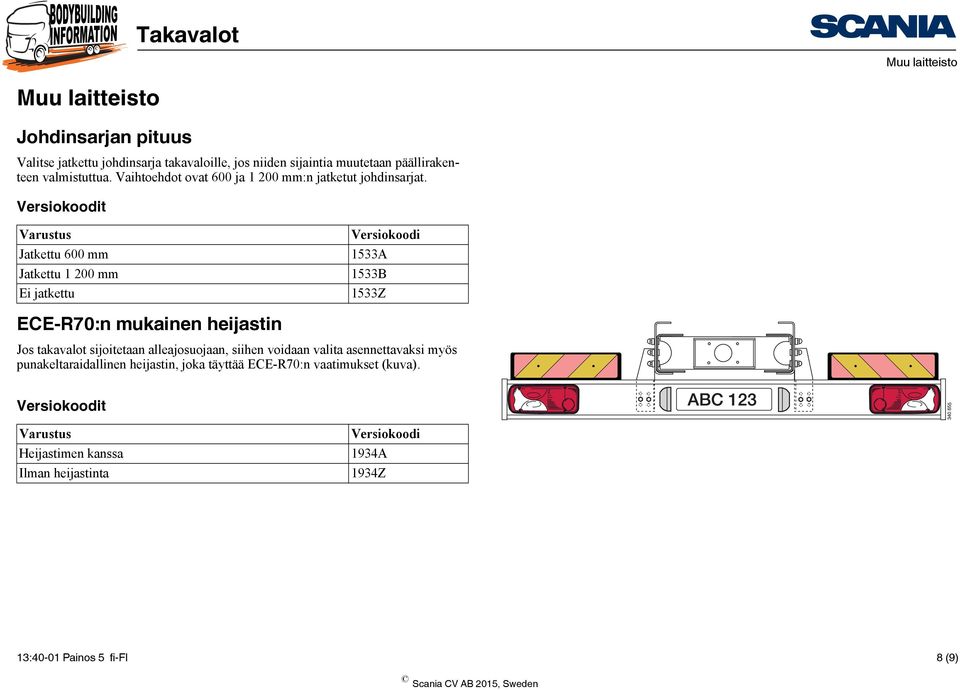

8 Muu laitteisto Muu laitteisto Johdinsarjan pituus Valitse jatkettu johdinsarja takavaloille, jos niiden sijaintia muutetaan päällirakenteen valmistuttua. Vaihtoehdot ovat 600 ja mm:n jatketut johdinsarjat. Versiokoodit Varustus Jatkettu 600 mm Jatkettu mm Ei jatkettu Versiokoodi 1533A 1533B 1533Z ECE-R70:n mukainen heijastin Jos takavalot sijoitetaan alleajosuojaan, siihen voidaan valita asennettavaksi myös punakeltaraidallinen heijastin, joka täyttää ECE-R70:n vaatimukset (kuva). Versiokoodit Varustus Heijastimen kanssa Ilman heijastinta Versiokoodi 1934A 1934Z 13:40-01 Painos 5 fi-fi 8 (9)
9 Muu laitteisto Takavalon suojus Takavalo on mahdollista asentaa vakiokiinnikkeeseen ilman paneelia takavalon suojauksella. Suojus käsittää levyn, joka on taivutettu kulmaan takavalon päälle. Suojuksia on saatavana 2 versiona. Maalattu Ruostumaton teräs Versiokoodit Varustus Versiokoodi Varustus Versiokoodi Takavalon suojus 4493A Maalattu Ruostumaton teräs 4754A 4754B Maalattu takavalon suojus Ruostumattomasta teräksestä valmistettu takavalon suojus 13:40-01 Painos 5 fi-fi 9 (9)
