Alustan lasku. Yleistä

Transkriptio

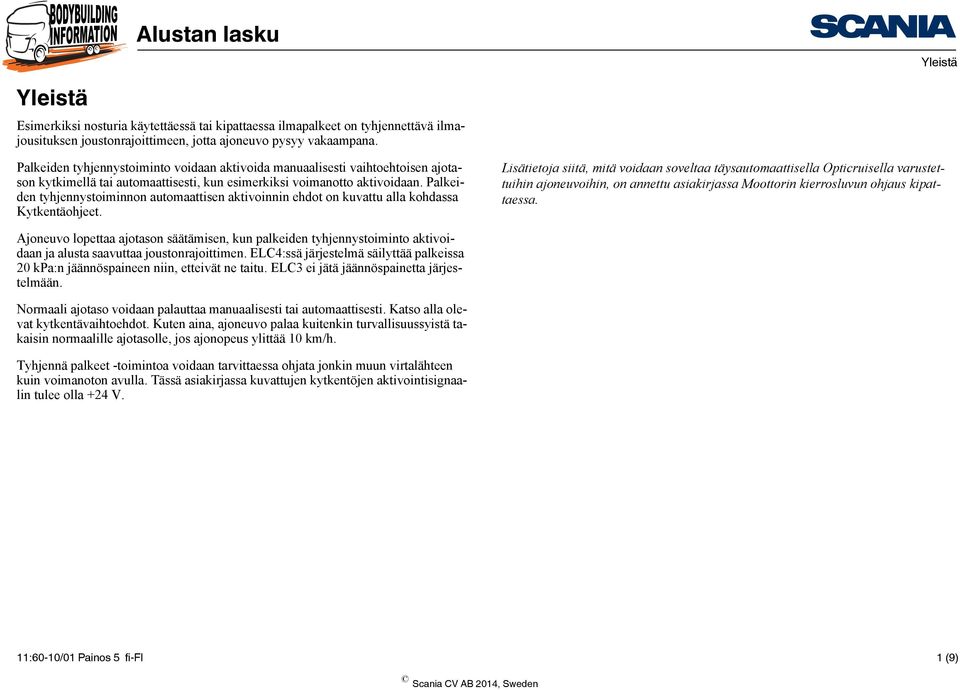

1 Yleistä Yleistä Esimerkiksi nosturia käytettäessä tai kipattaessa ilmapalkeet on tyhjennettävä ilmajousituksen joustonrajoittimeen, jotta ajoneuvo pysyy vakaampana. Palkeiden tyhjennystoiminto voidaan aktivoida manuaalisesti vaihtoehtoisen ajotason kytkimellä tai automaattisesti, kun esimerkiksi voimanotto aktivoidaan. Palkeiden tyhjennystoiminnon automaattisen aktivoinnin ehdot on kuvattu alla kohdassa. Lisätietoja siitä, mitä voidaan soveltaa täysautomaattisella Opticruisella varustettuihin ajoneuvoihin, on annettu asiakirjassa Moottorin kierrosluvun ohjaus kipattaessa. Ajoneuvo lopettaa ajotason säätämisen, kun palkeiden tyhjennystoiminto aktivoidaan ja alusta saavuttaa joustonrajoittimen. ELC:ssä järjestelmä säilyttää palkeissa 0 kpa:n jäännöspaineen niin, etteivät ne taitu. ELC ei jätä jäännöspainetta järjestelmään. Normaali ajotaso voidaan palauttaa manuaalisesti tai automaattisesti. Katso alla olevat kytkentävaihtoehdot. Kuten aina, ajoneuvo palaa kuitenkin turvallisuussyistä takaisin normaalille ajotasolle, jos ajonopeus ylittää 0 km/h. Tyhjennä palkeet -toimintoa voidaan tarvittaessa ohjata jonkin muun virtalähteen kuin voimanoton avulla. Tässä asiakirjassa kuvattujen kytkentöjen aktivointisignaalin tulee olla + V. :0-0/0 Painos fi-fi (9) Scania CV AB 0, Sweden

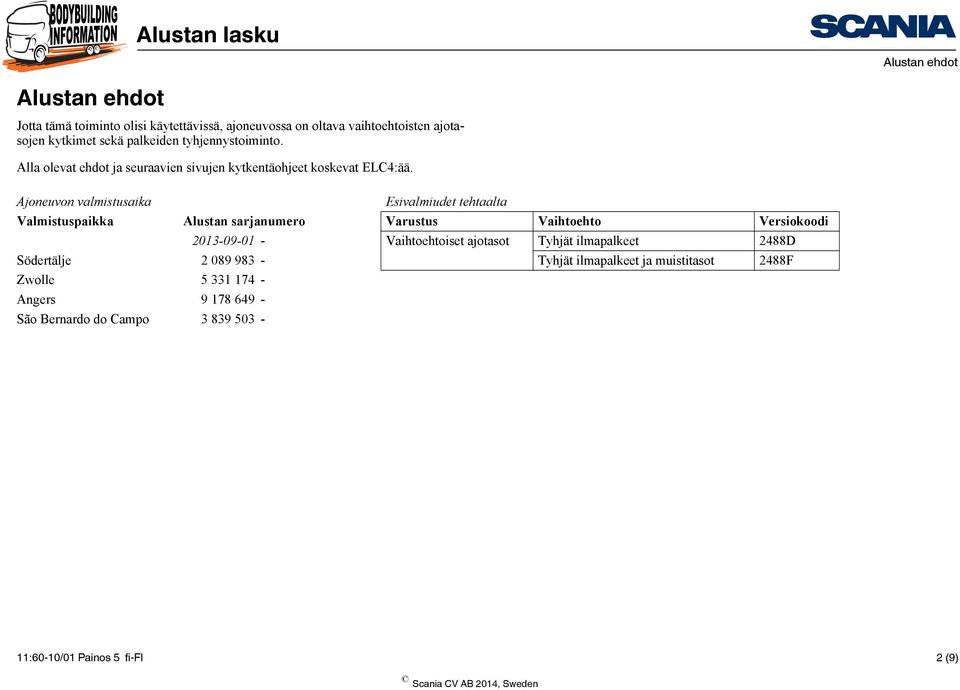

2 Alustan ehdot Alustan ehdot Jotta tämä toiminto olisi käytettävissä, ajoneuvossa on oltava vaihtoehtoisten ajotasojen kytkimet sekä palkeiden tyhjennystoiminto. Alla olevat ehdot ja seuraavien sivujen kytkentäohjeet koskevat ELC:ää. Ajoneuvon valmistusaika Esivalmiudet tehtaalta Valmistuspaikka Alustan sarjanumero Varustus Vaihtoehto Versiokoodi Vaihtoehtoiset ajotasot Tyhjät ilmapalkeet D Södertälje Tyhjät ilmapalkeet ja muistitasot F Zwolle 7 - Angers São Bernardo do Campo :0-0/0 Painos fi-fi (9) Scania CV AB 0, Sweden

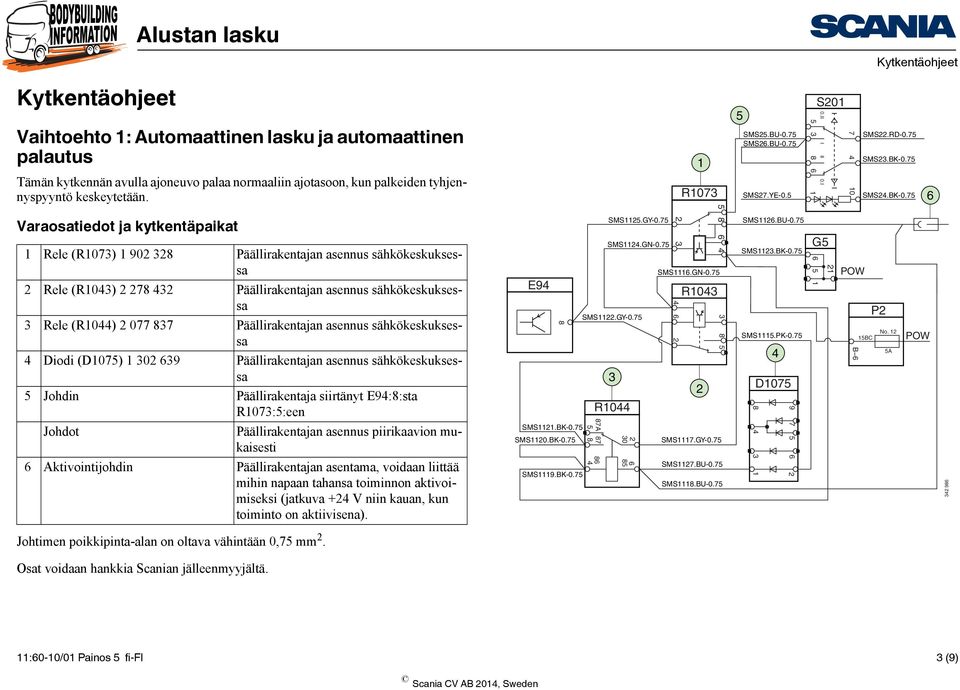

3 Vaihtoehto : Automaattinen lasku ja automaattinen palautus Tämän kytkennän avulla ajoneuvo palaa normaaliin ajotasoon, kun palkeiden tyhjennyspyyntö keskeytetään. R07 SMS.BU-0.7 SMS.BU-0.7 SMS7.YE-0. S0 0.II I II 0.I 7 0 SMS.RD-0.7 SMS.BK-0.7 SMS.BK-0.7 Varaosatiedot ja kytkentäpaikat Rele (R07) 90 Päällirakentajan asennus sähkökeskuksessa Rele (R0) 7 Päällirakentajan asennus sähkökeskuksessa Rele (R0) Päällirakentajan asennus sähkökeskuksessa Diodi (D07) 0 9 Päällirakentajan asennus sähkökeskuksessa Johdin Päällirakentaja siirtänyt E9::sta R07::een E9 SMS.GY-0.7 SMS.GN-0.7 SMS.GY-0.7 SMS.GN-0.7 R0 R0 SMS.BU-0.7 SMS.BK-0.7 SMS.PK-0.7 D07 9 G POW P No. BC A B POW Johdot Päällirakentajan asennus piirikaavion mukaisesti SMS.BK-0.7 SMS0.BK-0.7 7A 7 0 SMS7.GY Aktivointijohdin Päällirakentajan asentama, voidaan liittää mihin napaan tahansa toiminnon aktivoimiseksi (jatkuva + V niin kauan, kun toiminto on aktiivisena). SMS9.BK-0.7 SMS7.BU-0.7 SMS.BU Johtimen poikkipinta-alan on oltava vähintään 0,7 mm. Osat voidaan hankkia Scanian jälleenmyyjältä. :0-0/0 Painos fi-fi (9) Scania CV AB 0, Sweden

4 Vaihtoehto : Automaattinen lasku ja manuaalinen palautus Tässä kytkennässä ajoneuvo palaa normaalille ajotasolle, kun kuljettaja aktivoi normaalin ajotason vaihtoehtoisen ajotason kytkimellä (ks. kuva oikealla). Varaosatiedot ja kytkentäpaikat Rele (R07) 90 Päällirakentajan asennus sähkökeskuksessa Johdin Päällirakentaja siirtänyt E9::sta R07::een Johdot Päällirakentajan asennus piirikaavion mukaisesti Aktivointijohdin Voidaan liittää mihin napaan tahansa toiminnon aktivoimiseksi (jatkuva + V niin kauan, kun toiminto on aktiivisena). Päällirakentajan asentama Johtimen poikkipinta-alan on oltava vähintään 0,7 mm. E9 SMS.GY-0.7 SMS.GN-0.7 R07 SMS.BU-0.7 SMS.BU-0.7 SMS.BU-0.7 SMS.BK-0.7 SMS7.YE-0. G S0 0.II I II 0.I POW 7 0 SMS.RD-0.7 SMS.BK-0.7 SMS.BK-0.7 Osat voidaan hankkia Scanian jälleenmyyjältä. P BC No. POW B A 97 :0-0/0 Painos fi-fi (9) Scania CV AB 0, Sweden

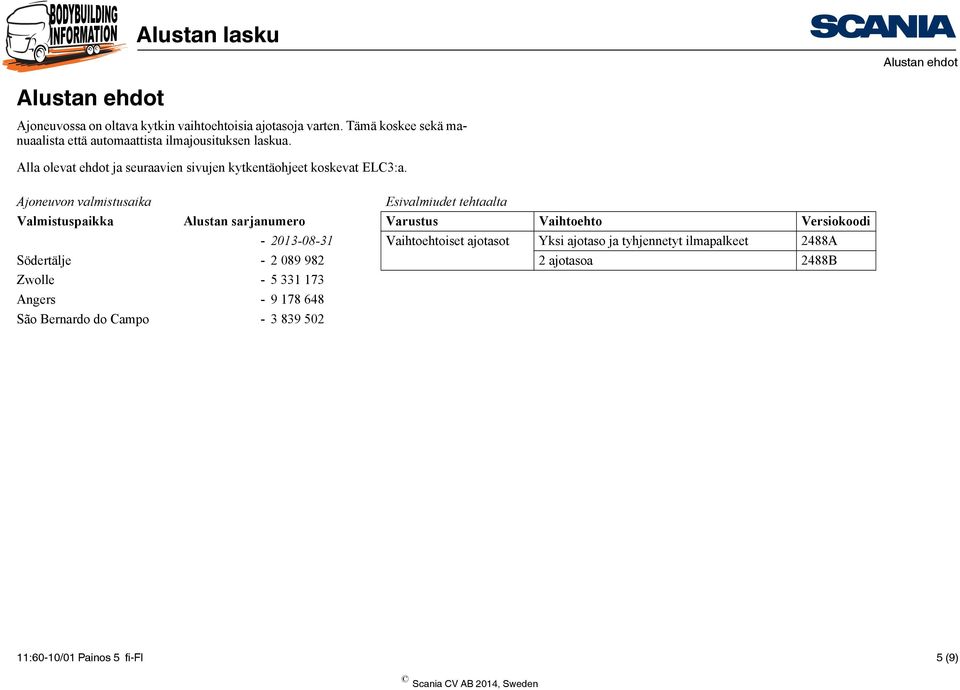

5 Alustan ehdot Alustan ehdot Ajoneuvossa on oltava kytkin vaihtoehtoisia ajotasoja varten. Tämä koskee sekä manuaalista että automaattista ilmajousituksen laskua. Alla olevat ehdot ja seuraavien sivujen kytkentäohjeet koskevat ELC:a. Ajoneuvon valmistusaika Esivalmiudet tehtaalta Valmistuspaikka Alustan sarjanumero Varustus Vaihtoehto Versiokoodi Vaihtoehtoiset ajotasot Yksi ajotaso ja tyhjennetyt ilmapalkeet A Södertälje ajotasoa B Zwolle - 7 Angers São Bernardo do Campo :0-0/0 Painos fi-fi (9) Scania CV AB 0, Sweden

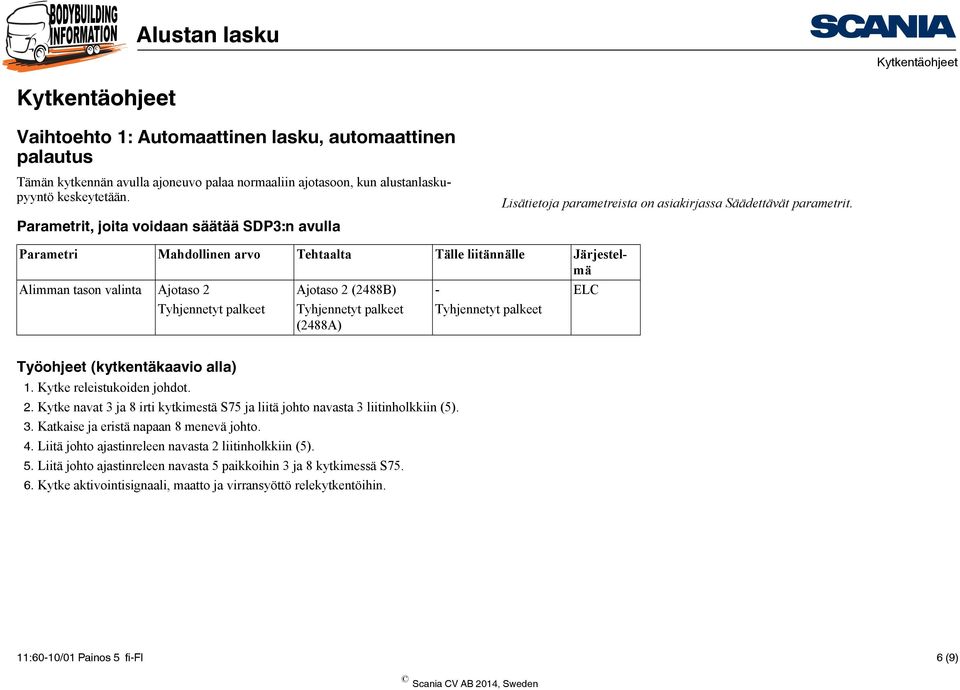

6 Vaihtoehto : Automaattinen lasku, automaattinen palautus Tämän kytkennän avulla ajoneuvo palaa normaaliin ajotasoon, kun alustanlaskupyyntö keskeytetään. Parametrit, joita voidaan säätää SDP:n avulla Lisätietoja parametreista on asiakirjassa Säädettävät parametrit. Parametri Mahdollinen arvo Tehtaalta Tälle liitännälle Järjestelmä Alimman tason valinta Ajotaso Ajotaso (B) - ELC Tyhjennetyt palkeet Tyhjennetyt palkeet (A) Tyhjennetyt palkeet Työohjeet (kytkentäkaavio alla). Kytke releistukoiden johdot.. Kytke navat ja irti kytkimestä S7 ja liitä johto navasta liitinholkkiin ().. Katkaise ja eristä napaan menevä johto.. Liitä johto ajastinreleen navasta liitinholkkiin ().. Liitä johto ajastinreleen navasta paikkoihin ja kytkimessä S7.. Kytke aktivointisignaali, maatto ja virransyöttö relekytkentöihin. :0-0/0 Painos fi-fi (9) Scania CV AB 0, Sweden

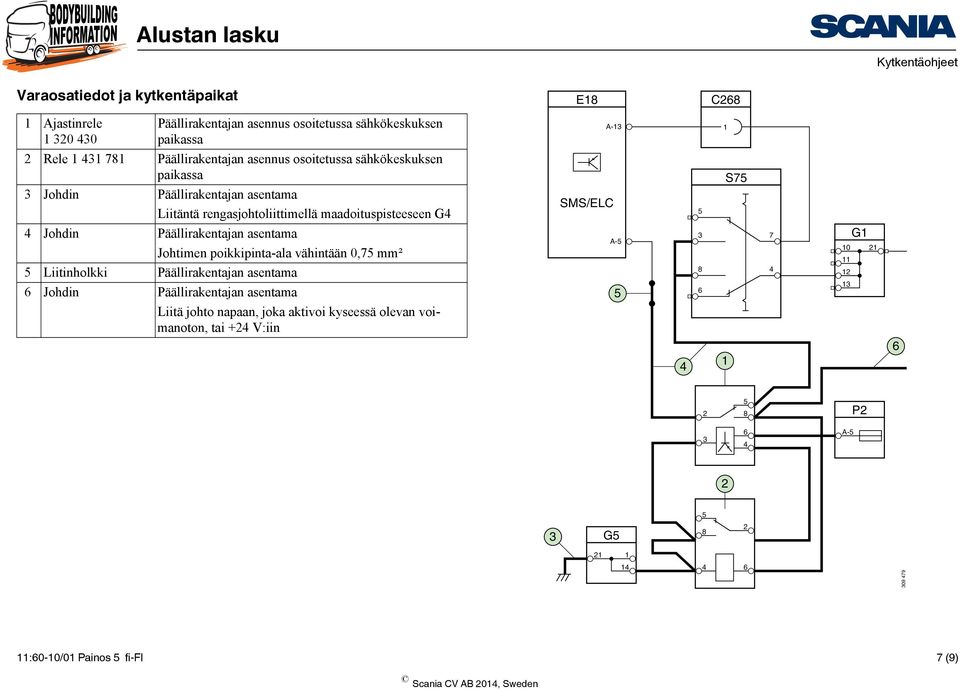

7 Varaosatiedot ja kytkentäpaikat E C Ajastinrele 0 0 Päällirakentajan asennus osoitetussa sähkökeskuksen paikassa A- Rele 7 Päällirakentajan asennus osoitetussa sähkökeskuksen paikassa Johdin Päällirakentajan asentama Liitäntä rengasjohtoliittimellä maadoituspisteeseen G SMS/ELC S7 Johdin Päällirakentajan asentama Johtimen poikkipinta-ala vähintään 0,7 mm² Liitinholkki Päällirakentajan asentama Johdin Päällirakentajan asentama A- 7 G 0 Liitä johto napaan, joka aktivoi kyseessä olevan voimanoton, tai + V:iin A- P G :0-0/0 Painos fi-fi 7 (9) Scania CV AB 0, Sweden

8 Vaihtoehto : Automaattinen lasku, manuaalinen palautus Tässä kytkennässä ajoneuvo palaa normaalille ajotasolle, kun kuljettaja aktivoi ajotason (ks. kuva). Parametrit, joita voidaan säätää SDP:n avulla Parametri Mahdollinen arvo Tehtaalta Tälle liitännälle Järjestelmä Alimman tason valinta Ajotaso Ajotaso (B) - ELC Tyhjennetyt palkeet Tyhjennetyt palkeet (A) Tyhjennetyt palkeet 09 0 Työohjeet (kytkentäkaavio alla). Kytke releistukan johdot.. Kytke navat ja irti kytkimestä S7 ja liitä johto navasta liitinholkkiin ().. Katkaise ja eristä napaan menevä johto.. Liitä johto ajastinreleen navasta liitinholkkiin ().. Liitä johto releen navasta paikkoihin ja kytkimessä S7.. Kytke aktivointisignaali, maatto ja virransyöttö releeseen. Lisätietoja parametreista on asiakirjassa Säädettävät parametrit. :0-0/0 Painos fi-fi (9) Scania CV AB 0, Sweden

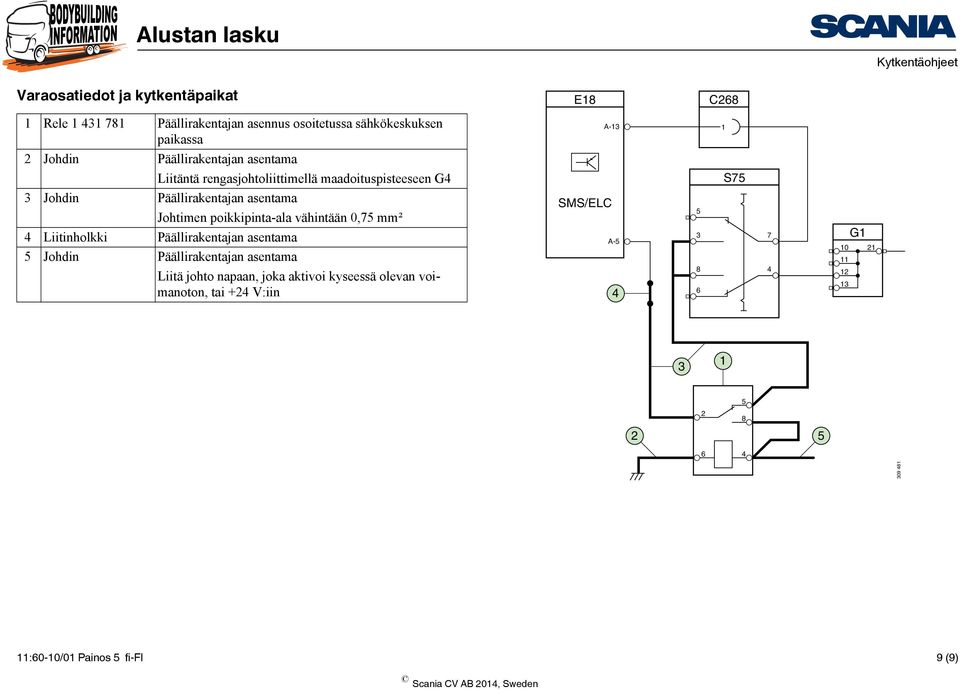

9 Varaosatiedot ja kytkentäpaikat E C Rele 7 Päällirakentajan asennus osoitetussa sähkökeskuksen paikassa A- Johdin Päällirakentajan asentama Liitäntä rengasjohtoliittimellä maadoituspisteeseen G S7 Johdin Päällirakentajan asentama Johtimen poikkipinta-ala vähintään 0,7 mm² Liitinholkki Päällirakentajan asentama Johdin Päällirakentajan asentama Liitä johto napaan, joka aktivoi kyseessä olevan voimanoton, tai + V:iin SMS/ELC A- 7 G 0 09 :0-0/0 Painos fi-fi 9 (9) Scania CV AB 0, Sweden
