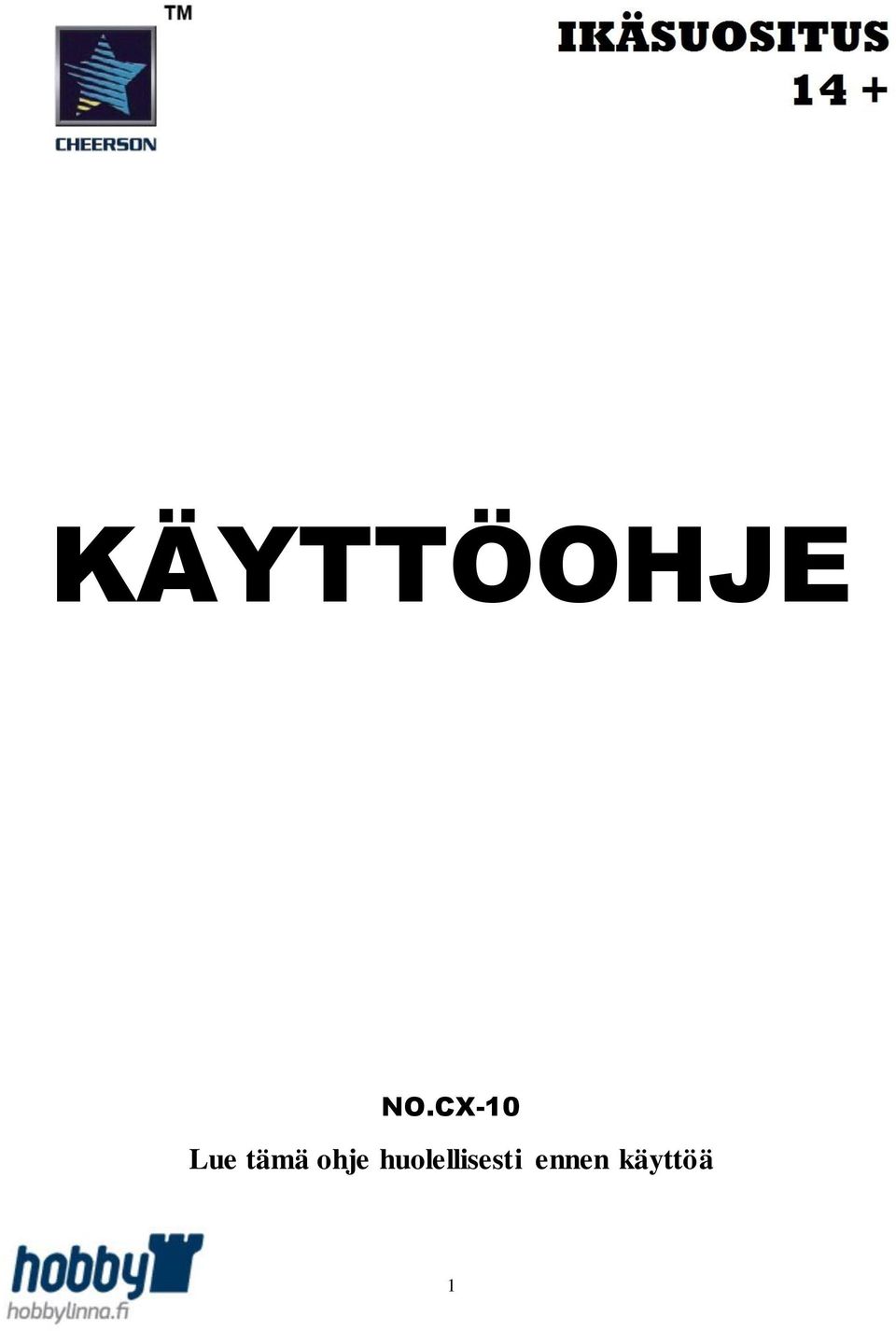

1 KÄYTTÖOHJE NO.CX-10 Lue tämä ohje huolellisesti ennen käyttöä 1

2 Turvaohjeet Lithium-akulle Turvaohjeet Lithium-akulle Litium-akun lataus voi aiheuttaa tulipalon tai loukkaantumisen tai omaisuuden menettämistä. Käyttäjän tulee myös huomata tämä riski ladattaessa akkua. Lue huolellisesti turvallisen ohjauksen ja latauksen ohjeet, ennen tuotteen käyttöä. Laita akku kauaksi, missä ei ole lapsista tai lemmikkejä. Käyttäjän ollessa alle 18-vuotias, hänen pitäisi käyttää tätä tuotetta ainoastaan vanhemman henkilön seurassa. Alle 14 vuotias ei tulisi käyttää omin päin ollenkaan. Lithium akun takuu: Takuu koskee ainoastaan raaka-ainetta ja valmistuksen osalta. Missään olosuhteissa, emme korvaa määrää, joka on korkeampi kuin vähittäismyyntihinnan arvoa. 1. Älä lataa akkua pitkiä aikoja ilman vartiointia. Näin vältät mahdollisilta vaaratilanteilta. 2. Käytä alkuperäistä laturia akun lataamiseen, joka tulee tuotepaketin mukana. 3. Älä pura tai avaa mitenkään akkua. 4. Älä käytä tai pidä akkuja korkeassa lämpötilassa, lämmönlähteen läheisyydessä tai lähellä syttyviä tuotteita. 5. Kun lataat akkua, älä peitä laturia tai akkua. Varmista riittävä ilmanvaihto sekä että lataus suoritetaan palamattoman alustan päällä. 6. Jos akku alkaa haisemaan tai lämpiämään tai vääntyilemään tai on jotakin epänormaalia ilmiötä tapahtuu latauksen aikana, poista akku latauksesta välittömästi ja vie akku ja laturi turvallisesti ulos. Jos akku käyttäytyy epänormaalisti, älä peitä sitä, älä pistä sitä roskikseen. Hävitä se turvallisesti asiaankuuluvalla tavalla, jotta se ei aiheuta tulipaloa tai räjähdysvaaraa. 7. Akkua ei saa varastoida tai kuljettaa metalliesineiden läheisyydessä. 8. Akkua ei saa heittää tuleen tai lämpimään paikkaan. 9. Älä kytke metallia - napaan. 10. Älä kytke väärin akkua. (napaisuudet väärin päin) 11. Jos on paristo vuotaa tai elektrolyytti-nestettä on päässyt vahingossa silmiin, älä hiero silmiä, vaan huuhtele silmät puhtaalla vedellä. 12. Kun akku ei ole käytössä, säilytä sitä viileässä kuivassa paikassa. 2

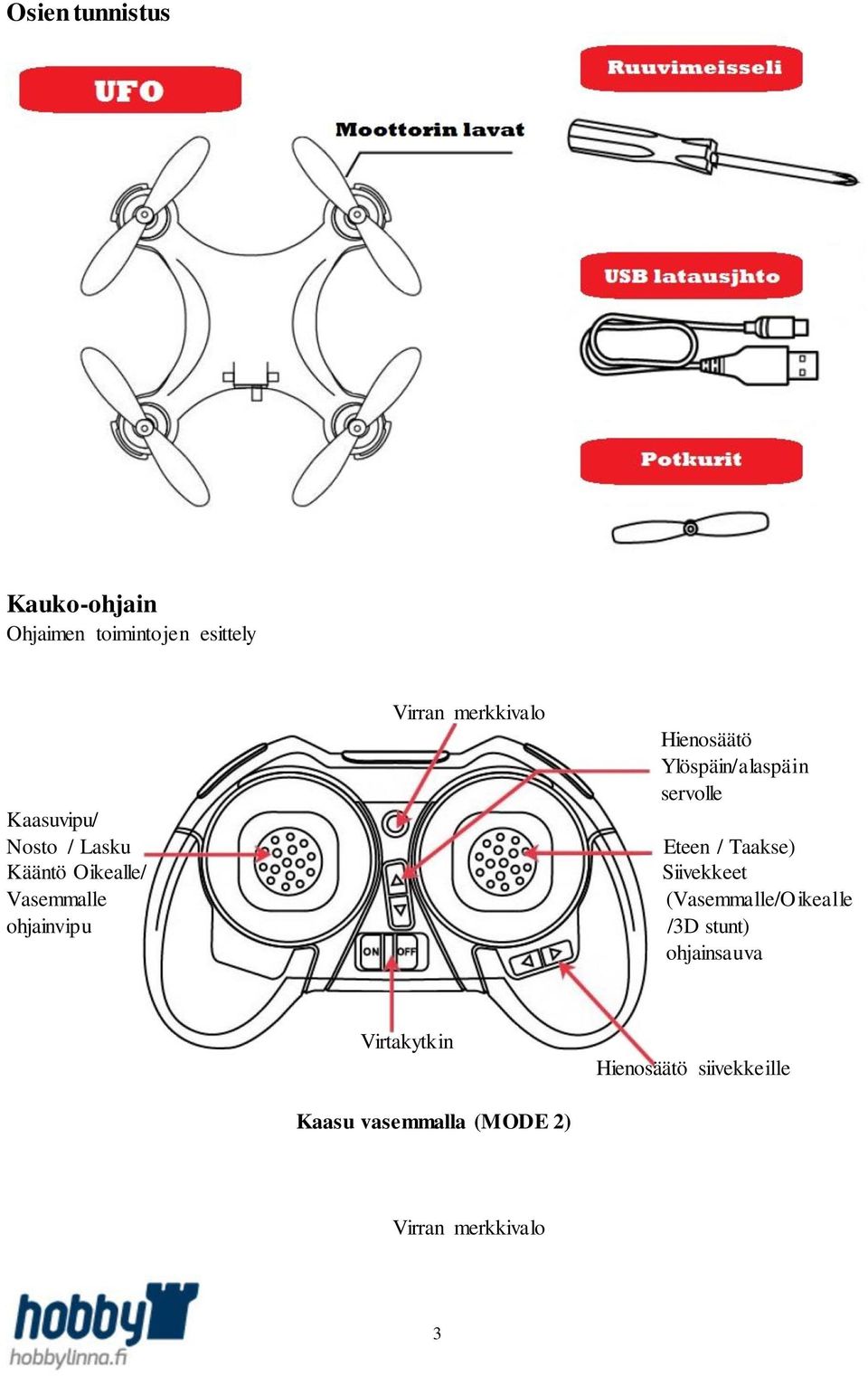

3 Osien tunnistus Kauko-ohjain Ohjaimen toimintojen esittely Kaasuvipu/ Nosto / Lasku Kääntö Oikealle/ Vasemmalle ohjainvipu Virran merkkivalo Hienosäätö Ylöspäin/alaspäin servolle Eteen / Taakse) Siivekkeet (Vasemmalle/Oikealle /3D stunt) ohjainsauva Virtakytkin Kaasu vasemmalla (MODE 2) Hienosäätö siivekkeille Virran merkkivalo 3

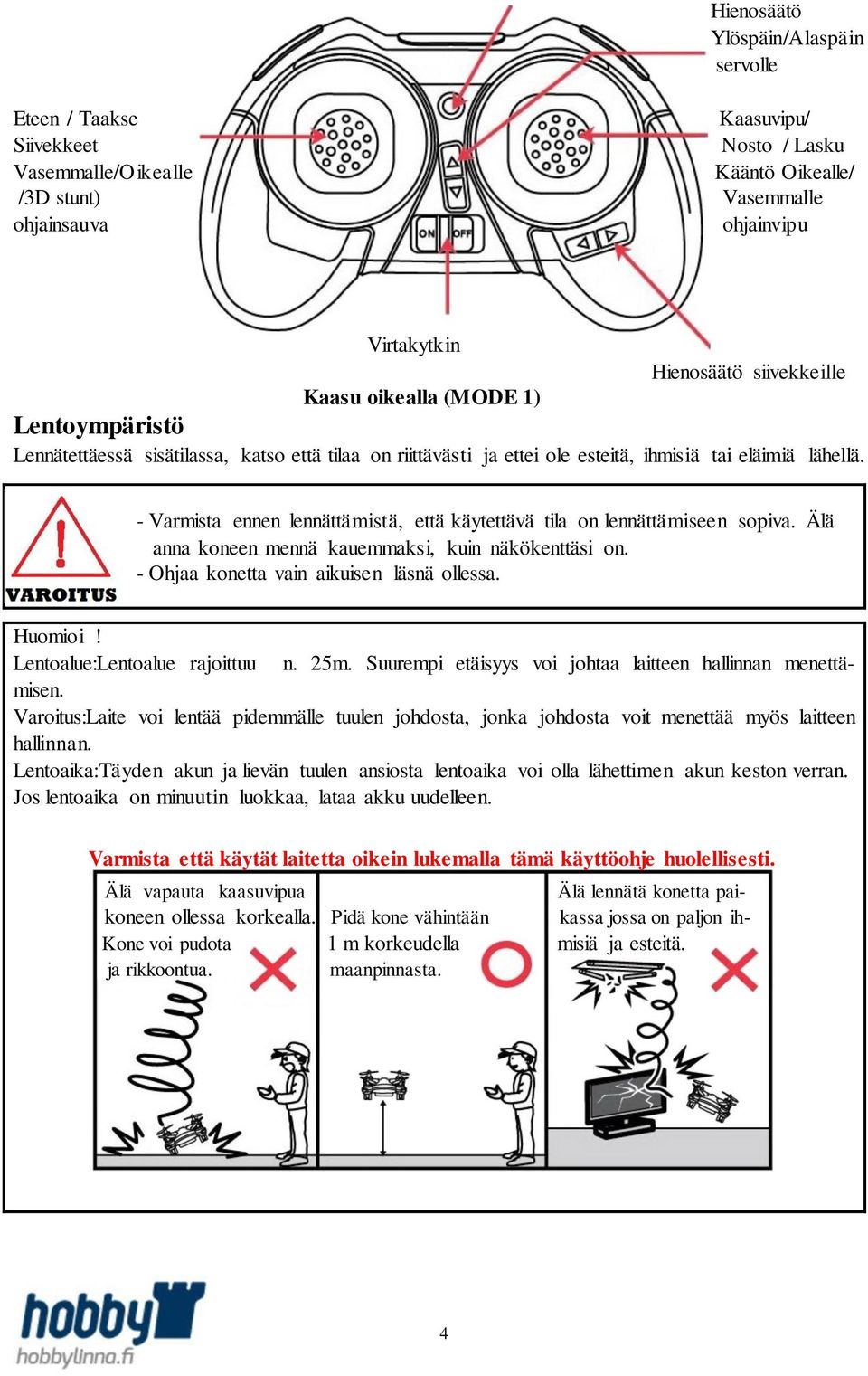

4 Hienosäätö Ylöspäin/Alaspäin servolle Eteen / Taakse Kaasuvipu/ Siivekkeet Nosto / Lasku Vasemmalle/Oikealle Kääntö Oikealle/ /3D stunt) Vasemmalle ohjainsauva ohjainvipu Virtakytkin Hienosäätö siivekkeille Kaasu oikealla (MODE 1) Lentoympäristö Lennätettäessä sisätilassa, katso että tilaa on riittävästi ja ettei ole esteitä, ihmisiä tai eläimiä lähellä. - Varmista ennen lennättämistä, että käytettävä tila on lennättämiseen sopiva. Älä anna koneen mennä kauemmaksi, kuin näkökenttäsi on. - Ohjaa konetta vain aikuisen läsnä ollessa. Huomioi! Lentoalue:Lentoalue rajoittuu n. 25m. Suurempi etäisyys voi johtaa laitteen hallinnan menettämisen. Varoitus:Laite voi lentää pidemmälle tuulen johdosta, jonka johdosta voit menettää myös laitteen hallinnan. Lentoaika:Täyden akun ja lievän tuulen ansiosta lentoaika voi olla lähettimen akun keston verran. Jos lentoaika on minuutin luokkaa, lataa akku uudelleen. Varmista että käytät laitetta oikein lukemalla tämä käyttöohje huolellisesti. Älä vapauta kaasuvipua Älä lennätä konetta paikoneen ollessa korkealla. Pidä kone vähintään kassa jossa on paljon ih- Kone voi pudota 1 m korkeudella misiä ja esteitä. ja rikkoontua. maanpinnasta. 4

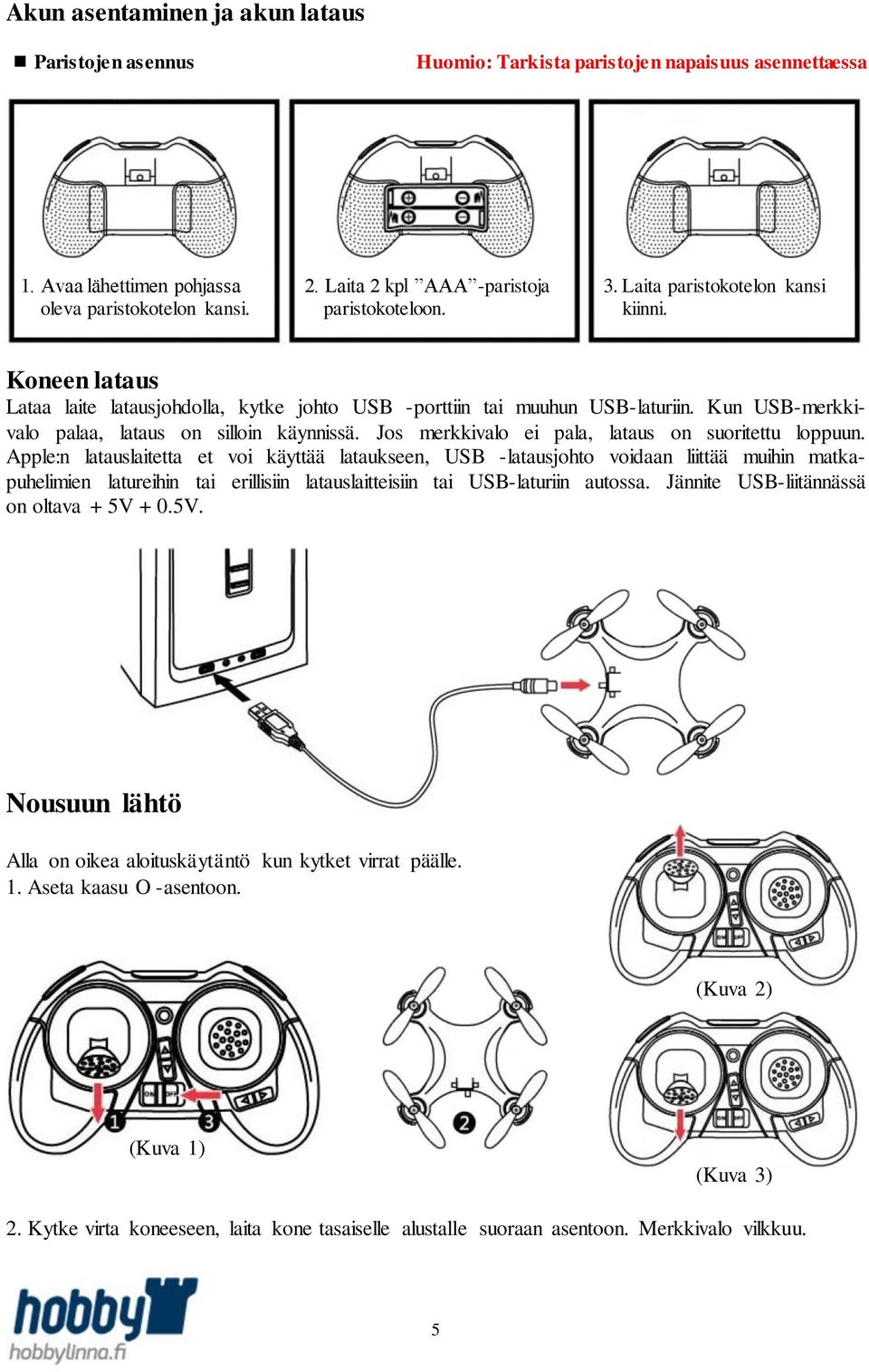

5 Akun asentaminen ja akun lataus Paristojen asennus Huomio: Tarkista paristojen napaisuus asennettaessa 1. Avaa lähettimen pohjassa 2. Laita 2 kpl AAA -paristoja 3. Laita paristokotelon kansi oleva paristokotelon kansi. paristokoteloon. kiinni. Koneen lataus Lataa laite latausjohdolla, kytke johto USB -porttiin tai muuhun USB-laturiin. Kun USB-merkkivalo palaa, lataus on silloin käynnissä. Jos merkkivalo ei pala, lataus on suoritettu loppuun. Apple:n latauslaitetta et voi käyttää lataukseen, USB -latausjohto voidaan liittää muihin matkapuhelimien latureihin tai erillisiin latauslaitteisiin tai USB-laturiin autossa. Jännite USB-liitännässä on oltava + 5V + 0.5V. Nousuun lähtö Alla on oikea aloituskäytäntö kun kytket virrat päälle. 1. Aseta kaasu O -asentoon. (Kuva 2) (Kuva 1) (Kuva 3) 2. Kytke virta koneeseen, laita kone tasaiselle alustalle suoraan asentoon. Merkkivalo vilkkuu. 5

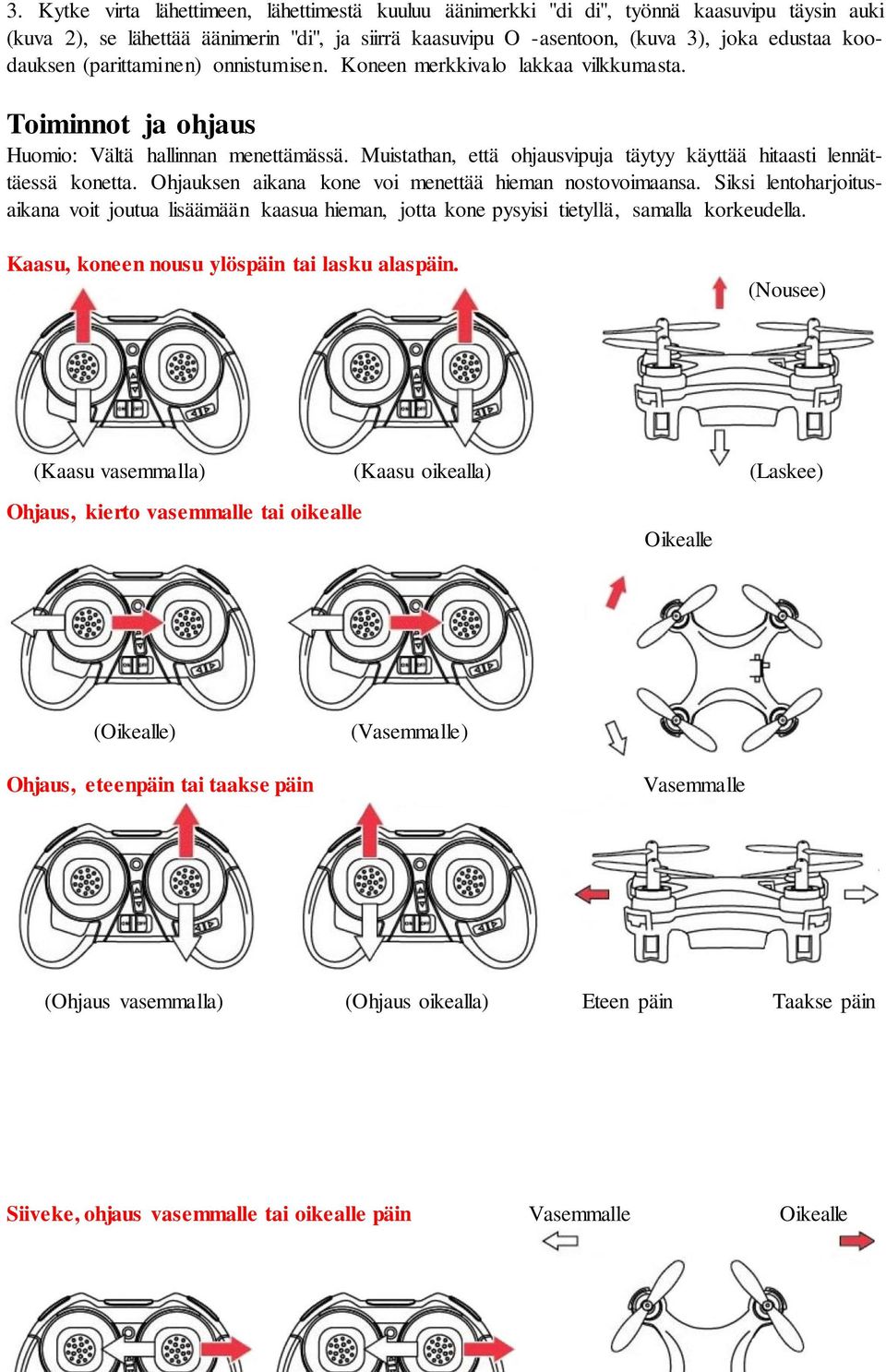

6 3. Kytke virta lähettimeen, lähettimestä kuuluu äänimerkki "di di", työnnä kaasuvipu täysin auki (kuva 2), se lähettää äänimerin "di", ja siirrä kaasuvipu O -asentoon, (kuva 3), joka edustaa koodauksen (parittaminen) onnistumisen. Koneen merkkivalo lakkaa vilkkumasta. Toiminnot ja ohjaus Huomio: Vältä hallinnan menettämässä. Muistathan, että ohjausvipuja täytyy käyttää hitaasti lennättäessä konetta. Ohjauksen aikana kone voi menettää hieman nostovoimaansa. Siksi lentoharjoitusaikana voit joutua lisäämään kaasua hieman, jotta kone pysyisi tietyllä, samalla korkeudella. Kaasu, koneen nousu ylöspäin tai lasku alaspäin. (Nousee) (Laskee) Ohjaus, kierto vasemmalle tai oikealle Oikealle (Oikealle) (Vasemmalle) Ohjaus, eteenpäin tai taakse päin Vasemmalle (Ohjaus vasemmalla) (Ohjaus oikealla) Eteen päin Taakse päin Siiveke, ohjaus vasemmalle tai oikealle päin Vasemmalle Oikealle 6

7 siirto siirto Huomio: Kun lentokoneen nokka lentää kohti sinua, ohjaussuunta on käänteinen. Herkkyys asetukset Tässä koneessa on 3 toiminta-tilaa: Juniori Keskitaso Kokeneet -tila. Paina köykäisesti kaasuvipua alas päin päästäksesi asetustilaan. Kun kuule äänimerkin di, kone menee Juniori - tilaan, (herkkyys silloin noin 30 %). Kun kuulet äänimerkin di,di, kone menee Keskitaso - tilaan, (herkkyys silloin noin 50 %). Kuullessasi äänimerkin di,di,di, kone menee Kokeneet - tilaan, (herkkyys silloin noin 70 %). Mitä suurempi herkkyyden arvo on, sitä herkemmin kone vastaa ohjausliikkeisiin. Voltti ilmassa 3D -tilassa voidaan myös tehdä ilmassa temppuja. Paina ohjainta alaspäin, kuulet äänimerkin di ja sitten aseta 3D tila. 7

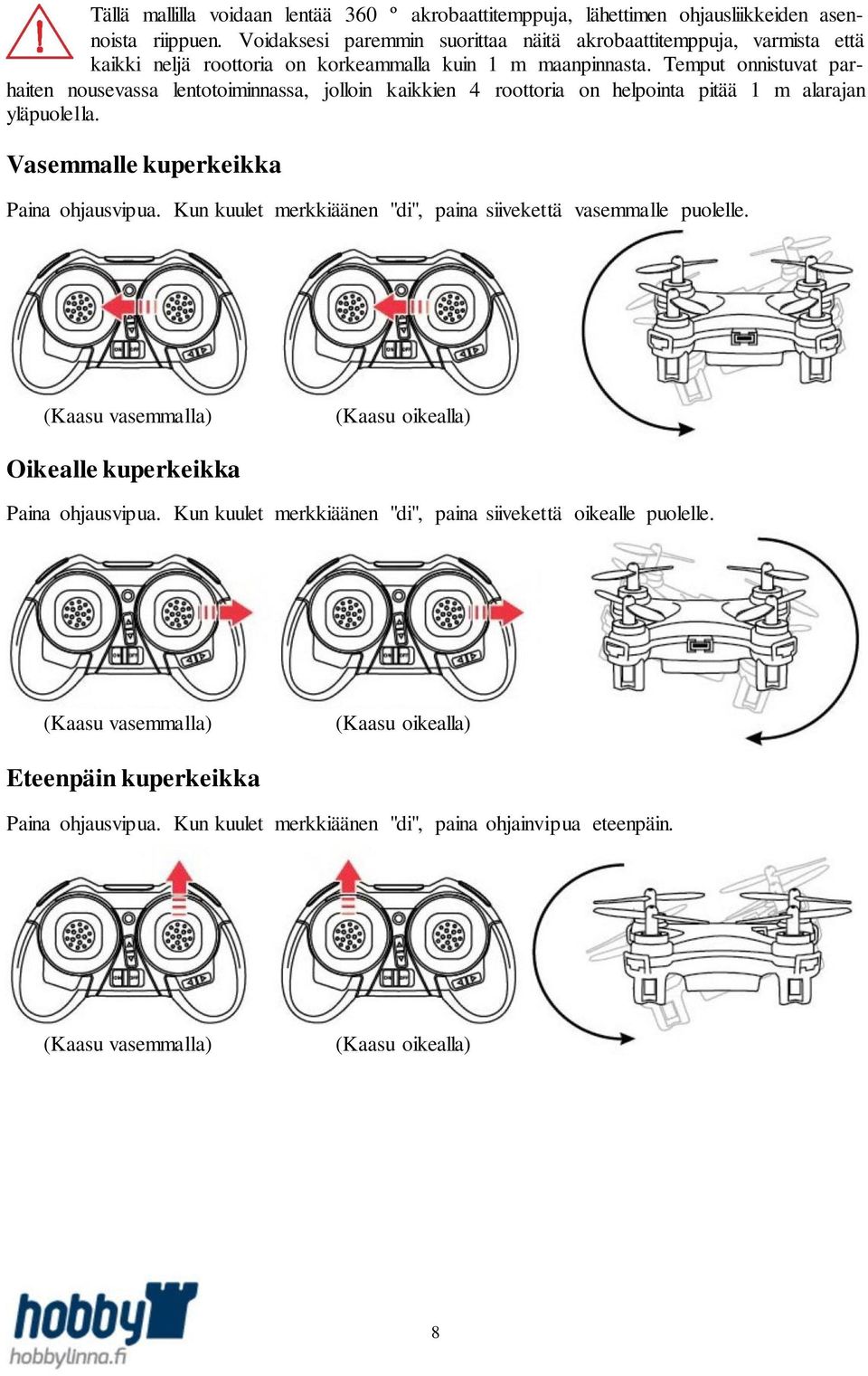

8 Tällä mallilla voidaan lentää 360 º akrobaattitemppuja, lähettimen ohjausliikkeiden asennoista riippuen. Voidaksesi paremmin suorittaa näitä akrobaattitemppuja, varmista että kaikki neljä roottoria on korkeammalla kuin 1 m maanpinnasta. Temput onnistuvat parhaiten nousevassa lentotoiminnassa, jolloin kaikkien 4 roottoria on helpointa pitää 1 m alarajan yläpuolella. Vasemmalle kuperkeikka Paina ohjausvipua. Kun kuulet merkkiäänen "di", paina siivekettä vasemmalle puolelle. Oikealle kuperkeikka Paina ohjausvipua. Kun kuulet merkkiäänen "di", paina siivekettä oikealle puolelle. Eteenpäin kuperkeikka Paina ohjausvipua. Kun kuulet merkkiäänen "di", paina ohjainvipua eteenpäin. 8

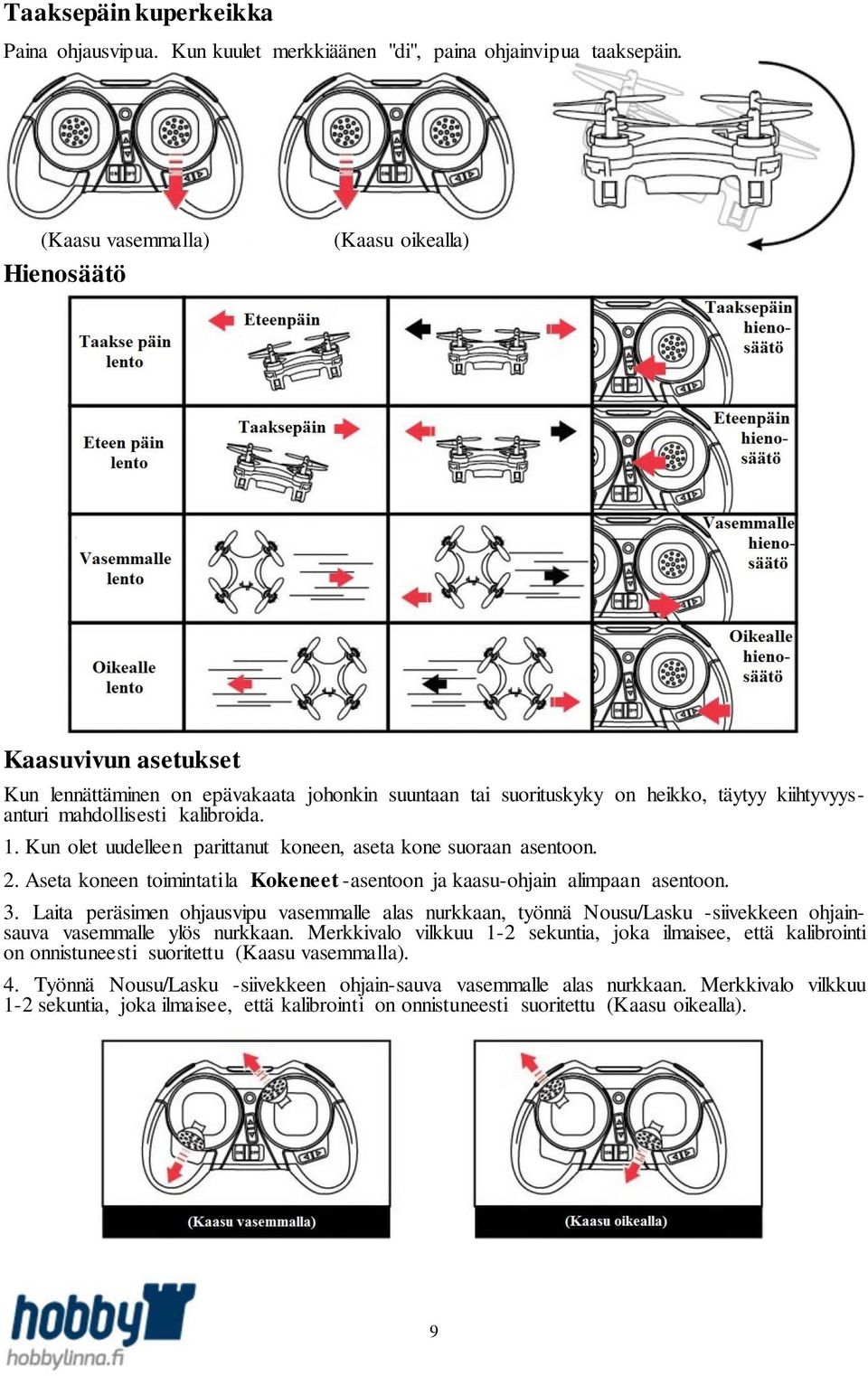

9 Taaksepäin kuperkeikka Paina ohjausvipua. Kun kuulet merkkiäänen "di", paina ohjainvipua taaksepäin. Hienosäätö Kaasuvivun asetukset Kun lennättäminen on epävakaata johonkin suuntaan tai suorituskyky on heikko, täytyy kiihtyvyysanturi mahdollisesti kalibroida. 1. Kun olet uudelleen parittanut koneen, aseta kone suoraan asentoon. 2. Aseta koneen toimintatila Kokeneet -asentoon ja kaasu-ohjain alimpaan asentoon. 3. Laita peräsimen ohjausvipu vasemmalle alas nurkkaan, työnnä Nousu/Lasku -siivekkeen ohjainsauva vasemmalle ylös nurkkaan. Merkkivalo vilkkuu 1-2 sekuntia, joka ilmaisee, että kalibrointi on onnistuneesti suoritettu. 4. Työnnä Nousu/Lasku -siivekkeen ohjain-sauva vasemmalle alas nurkkaan. Merkkivalo vilkkuu 1-2 sekuntia, joka ilmaisee, että kalibrointi on onnistuneesti suoritettu. 9

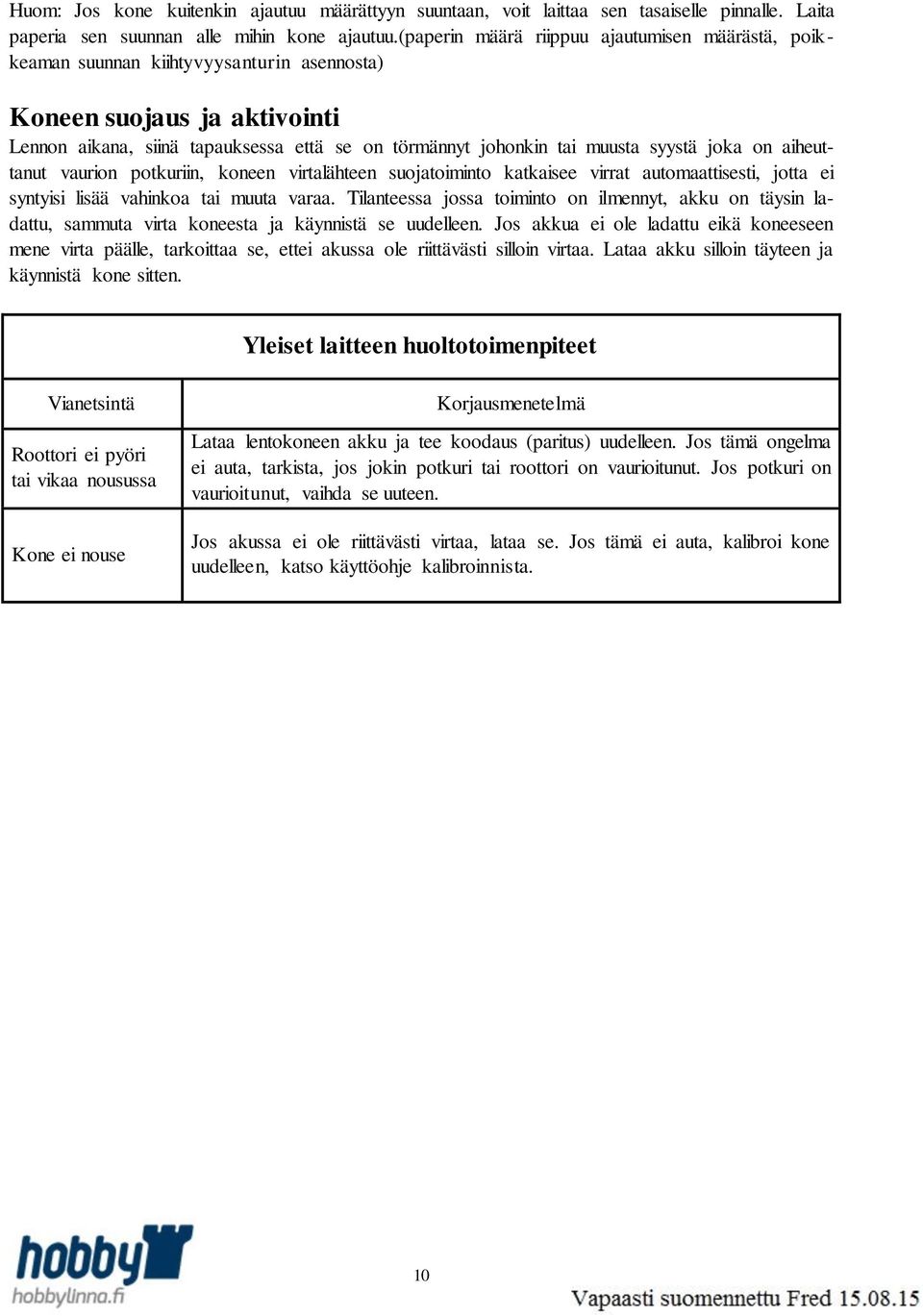

10 Huom: Jos kone kuitenkin ajautuu määrättyyn suuntaan, voit laittaa sen tasaiselle pinnalle. Laita paperia sen suunnan alle mihin kone ajautuu.(paperin määrä riippuu ajautumisen määrästä, poikkeaman suunnan kiihtyvyysanturin asennosta) Koneen suojaus ja aktivointi Lennon aikana, siinä tapauksessa että se on törmännyt johonkin tai muusta syystä joka on aiheuttanut vaurion potkuriin, koneen virtalähteen suojatoiminto katkaisee virrat automaattisesti, jotta ei syntyisi lisää vahinkoa tai muuta varaa. Tilanteessa jossa toiminto on ilmennyt, akku on täysin ladattu, sammuta virta koneesta ja käynnistä se uudelleen. Jos akkua ei ole ladattu eikä koneeseen mene virta päälle, tarkoittaa se, ettei akussa ole riittävästi silloin virtaa. Lataa akku silloin täyteen ja käynnistä kone sitten. Yleiset laitteen huoltotoimenpiteet Vianetsintä Roottori ei pyöri tai vikaa nousussa Kone ei nouse Korjausmenetelmä Lataa lentokoneen akku ja tee koodaus (paritus) uudelleen. Jos tämä ongelma ei auta, tarkista, jos jokin potkuri tai roottori on vaurioitunut. Jos potkuri on vaurioitunut, vaihda se uuteen. Jos akussa ei ole riittävästi virtaa, lataa se. Jos tämä ei auta, kalibroi kone uudelleen, katso käyttöohje kalibroinnista. 10
