Eteen- ja taaksekulkeva tasotärytin LG 250/300/450/450L/500/550/700. Käyttö ja Kunnossapito ILG250FI1,

Transkriptio

1 Eteen- ja taaksekulkeva tasotärytin LG 250/300/450/450L/500/550/700 Käyttö ja Kunnossapito, Bensiinimoottori: Honda GX200 Dieselmoottori: Yanmar L60AE, L100AE Hatz 1D31S, 1D60S, 1D60Z, 1D81S Ohje on voimassa alkaen malleista: LG 250 PIN (S/N) * * LG 300 PIN (S/N) * * LG 450 PIN (S/N) * * LG 450L PIN (S/N) * * LG 500 PIN (S/N) * * LG 550 PIN (S/N) * * LG 700 PIN (S/N) * * SÄILYTÄ KÄSIKIRJA TULEVIA TARPEITA VARTEN Pidätämme oikeuden mahdollisiin muutoksiin. 1

2 SISÄLTÖ Sivu Poltto- ja voiteluaineet... 3 Tekniset tiedot Käyttö - Honda... 9 Käyttö - Yanmar Käyttö - Hatz käsikäynnistys Käyttö - Yanmar, Hatz pysäyttäminen käsikäynnistyksessä 12 Käyttö - Hatz sähkökäynnistys Käyttö - Hatz pysäyttäminen sähkökäynnistyksessä Käyttö - Kaikki moottorityypit Käyttö/Tärytys - LG IR-varustuksen ohjelmoiminen IR-lähettimen lataaminen Nosto-ohje Kunnossapito - Huoltokohdat... 20, 21 Kunnossapito - 10 käyttötunnin välein tai päivittäin Kunnossapito käyttötunnin välein Kunnossapito käyttötunnin välein... 24, 25 YLEISTÄ Täytettävä koneen luovutuksen yhteydessä... Konemalli PIN-tuotetunnistenumero Moottorimalli Toimituspäivämäärä Moottorin numero Huolto-osat HondaGX200 YanmarL60AE YanmarL100AE Hatz1D31S Hatz1D60S/Z Hatz1D81S Moottorin ilmansuodatinelementti Moottorin öljynsuodatin Moottorin polttoainesuodatin Kiilahihna

3 POLTTO- JA VOITELUAINEET MOOTTORIÖLJY Käytä öljyä SAE 15W/40: Honda GX200 0,6 l Hatz 1D31S 1,2 l Yanmar L60 1,1 l Hatz 1D60S 2,0 l Yanmar L100 1,65 l Hatz 1D60Z 2,0 l Hatz 1D80S 2,0 l HYDRAULIÖLJY Hydrauliöljysuositus: LG 250 1,6 l Shell Morlina 10 LG 300 1,6 l Shell Morlina 10 LG 450 3,5 l Shell Morlina 10 LG 450L 3,5 l Shell Tellus TX32 LG 500 3,5 l Shell Morlina 10 LG 550 3,5 l Shell Morlina 10 LG 700 3,5 l Shell Morlina 10 3

4 TEKNISET TIEDOT Tilausnro LG 250 LG 250 LG 300 LG 300 LG 450L Paino Nettopaino, kg Työpaino, kg Tärytystiedot Tär.taajuus, Hz Keskipakoisvoima, kn Amplitudi, mm 1,9 1,9 1,9 1,9 1,9 Työtiedot Työnop., m/min Maks. kallistuma, Tilavuudet Polttoainesäiliö, l 3,6 3, ,5 Kampikammio, l SAE 15W/40 0,6 1,1 1,2 1,2 1,65 Hydrauliöljy, l Shell Morlina 10 1,6 1,6 1,6 1,6 Epäkeskoelementti, l 3,5 SAE 15W/40 0,5 0,5 0,5 0,5 Shell Tellus TX32 0,8 Polttoaineenkulutus, l/h 1,2 0,9 1,0 1,0 1,4 Moottori Valmiste / Malli Honda Yanmar Hatz Hatz Yanmar GX200 L60AE Supra Supra L100AE 1D31S 1D31S Magnapull Sähkö- Kampi- Sähkö- Sähkökäynnistys käynnistys käynnistys käynnistys Teho, kw (hv) 4,8 (6,5) 3,9 (5,3) 4,9 (6,7) 4,9 (6,7) 6,5 (8,8) Moottorin kierrosluku, rpm Ergonomia Äänitaso Äänenpainetaso kuljettajan paikalla ISO 6394:n mukaan: L pa db (A) = 88,6 93,8 92,4 94,3 99,3 Äänentehotaso ISO 3744:n mukaan: L wa db (A) = 102,4 106,6 107,0 105,3 111,6 Tärinäarvot Käsi- ja käsivarsitärinät ISO 5349:n mukaan: a m/s2 = 0,1 1,0 1,2 2,0 1,0 Edellä annetut äänitasot ja tärinäarvot mitattiin käytettäessä tasotärytintä normaalilla nopeudella ja tärytys kytkettynä. Kone oli joustavalla alustalla. Poikkeamat edellä annetuista arvoista ovat mahdollisia työolosuhteista riippuen. 4

5 TEKNISET TIEDOT Tilausnro LG 450 LG 450 LG 450 LG 450 LG 500 LG 500 LG 500 Paino Nettopaino, kg Työpaino, kg Tärytystiedot Tär.taajuus, Hz Keskipakoisvoima, kn Amplitudi, mm 2,1 1,9 2,1 1,9 2,1 2,1 2,1 Työtiedot Työnop., m/min Maks. kallistuma, Tilavuudet Polttoainesäiliö, l Kampikammio, l SAE 15W/40 2,0 2,0 2,0 2,0 2,0 2,0 2,0 Hydrauliöljy, l Shell Morlina 10 3,5 3,5 3,5 3,5 3,5 3,5 Shell Tellus TX32 Epäkeskoelementti, l SAE 15W/40 0,8 0,8 0,8 0,8 0,8 0,8 0,8 Polttoaineenkulutus, l/h 1,6 1,6 1,6 1,6 1,6 1,6 1,6 Moottori Valmiste / Malli Hatz Hatz Hatz Hatz Hatz Hatz Hatz Supra Supra Supra Supra Supra Supra Supra 1D60S 1D60S 1D60S 1D60S 1D60Z 1D60Z 1D60Z Kampi- Kampi- Sähkö- Sähkö- Kampi- Sähkö- Sähkökäynnistys käynnistys käynnistys käynnistys käynnistys käynnistys käynnistys Teho, kw (hv) 7,5 (10,2) 7,5 (10,2) 7,5 (10,2) 7,5 (10,2) 7,5 (10,2) 7,5 (10,2) 7,5 (10,2) Moottorin kierrosluku, rpm Ergonomia Äänitaso Äänenpainetaso kuljettajan paikalla ISO 6394:n mukaan: L pa db (A) = 96,3 96,3 95,7 95,7 96,3 95,7 97,0 Äänentehotaso ISO 3744:n mukaan: L wa db (A) = 109,8 109,8 108,7 108,7 109,8 108,7 108,7 Tärinäarvot Käsi- ja käsivarsitärinät ISO 5349:n mukaan: a m/s2 = 1,6 1,6 1,2 1,2 1,4 1,1 1,1 Edellä annetut äänitasot ja tärinäarvot mitattiin käytettäessä tasotärytintä normaalilla nopeudella ja tärytys kytkettynä. Kone oli joustavalla alustalla. Poikkeamat edellä annetuista arvoista ovat mahdollisia työolosuhteista riippuen. 5

6 TEKNISET TIEDOT Tilausnro LG 550 LG 700 LG 700 Paino Nettopaino, kg Työpaino, kg Tärytystiedot Tär.taajuus, Hz Keskipakoisvoima, kn Amplitudi, mm 1,9 2,5 2,5 Työtiedot Työnop., m/min Maks. kallistuma, Tilavuudet Polttoainesäiliö, l Kampikammio, l SAE 15W/40 1,7 2,0 2,0 Hydrauliöljy, l Shell Morlina 10 3,5* 3,5 3,5 Shell Tellus TX32 Epäkeskoelementti, l SAE 15W/40 0,8 1,5 1,5 Polttoaineenkulutus, l/h 1,6 1,8 1,8 Moottori Valmiste / Malli Hatz Hatz Hatz Supra Supra Supra 1D60S 1D81S 1D81S Sähkö- Kampi- Sähkökäynnistys käynnistys käynnistys Teho, kw (hv) 7,5 (10,2) 10,5 (14,3) 10,5 (14,3) Moottorin kierrosluku, rpm Ergonomia Äänitaso Äänenpainetaso kuljettajan paikalla ISO 6394:n mukaan: L pa db (A) = 95,7 97,1 94,9 Äänentehotaso ISO 3744:n mukaan: L wa db (A) = 108,7 110,1 108,7 Tärinäarvot Käsi- ja käsivarsitärinät ISO 5349:n mukaan: a m/s2 = 2,0 2,5 2,0 Edellä annetut äänitasot ja tärinäarvot mitattiin käytettäessä tasotärytintä normaalilla nopeudella ja tärytys kytkettynä. Kone oli joustavalla alustalla. Poikkeamat edellä annetuista arvoista ovat mahdollisia työolosuhteista riippuen. 6

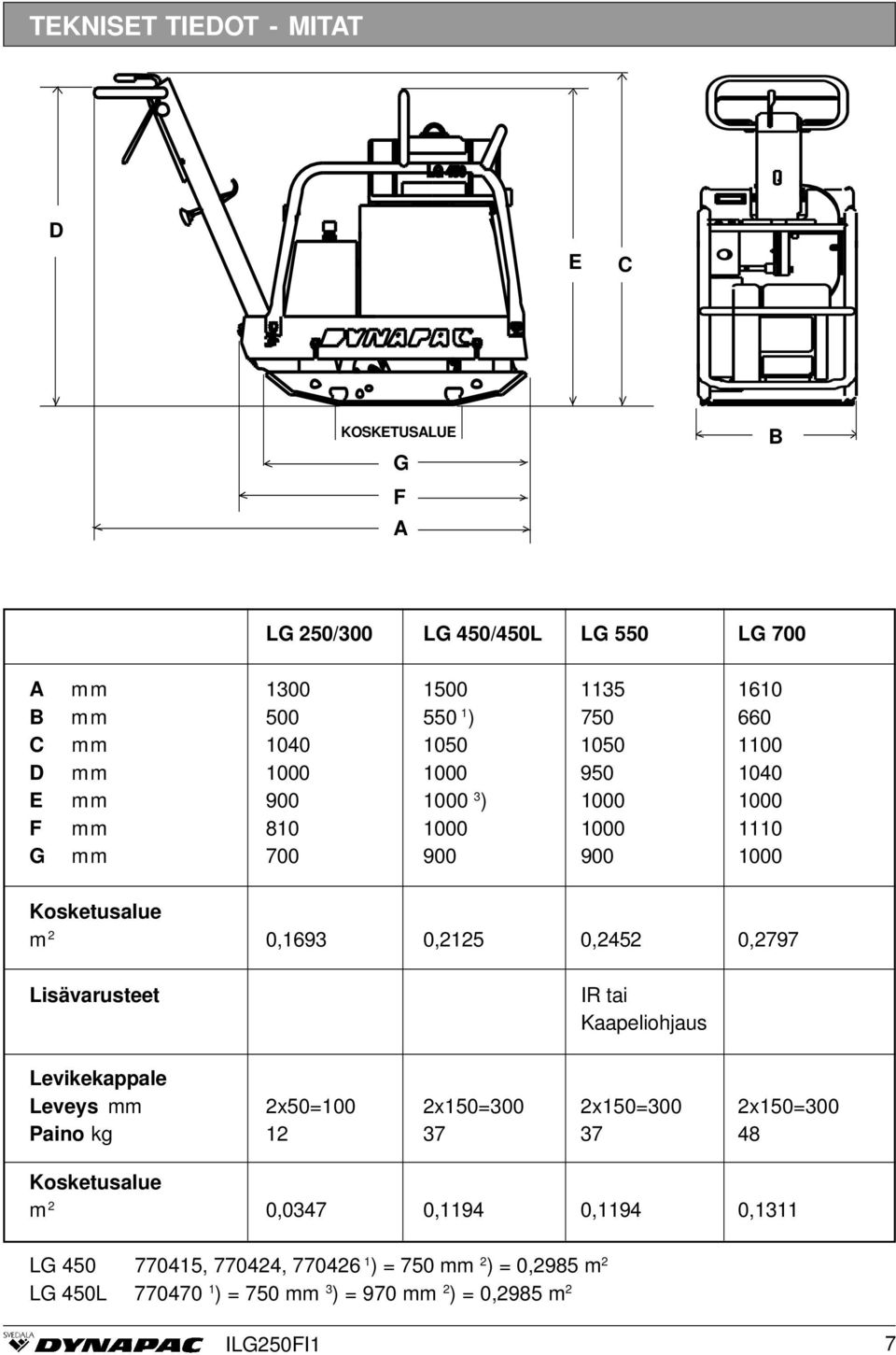

7 TEKNISET TIEDOT - MITAT LG 450 D E C KOSKETUSALUE G F A B LG 250/300 LG 450/450L LG 550 LG 700 A m m B mm ) C m m D m m E mm ) F m m G m m Kosketusalue m 2 0,1693 0,2125 0,2452 0,2797 Lisävarusteet IR tai Kaapeliohjaus Levikekappale Leveys mm 2x50=100 2x150=300 2x150=300 2x150=300 Paino kg Kosketusalue m 2 0,0347 0,1194 0,1194 0,1311 LG , , ) = 750 mm 2 ) = 0,2985 m 2 LG 450L ) = 750 mm 3 ) = 970 mm 2 ) = 0,2985 m 2 7

8 TEKNISET TIEDOT - MITAT LG 450 D E C KOSKETUSALUE G F A B LG 500 käsi/kauko LG 500 sähkö/kauko LG 500 sähkö/ei kauko A m m B mm ) ) 750 C m m D m m E m m F m m G m m Kosketusalue m 2 0, ) 0, ) 0,2985 Lisävarusteet Levikekappale Leveys mm 2x50=100 2x150=300 Paino kg Kosketusalue m 2 0,1194 0,1194 LG , ) = med breddningsstycke = 850 mm LG , ) = 0,3319 m 2 8

9 KÄYTTÖ - HONDA GX200 ENNEN KÄYNNISTYSTÄ PETROL 1. Täytä polttoainesäiliö. Säiliötilavuus 3,6 l 2. Tarkasta öljytaso moottorin kampikammiosta. Öljytilavuus 0,6 l Moottorin käynnistys 1. Avaa polttoainehana. 2. Aseta kaasukahva täydelle kaasulle. Sulje rikastin, jos moottori on kylmä. Mikäli moottori on lämmin tai ympäristön lämpötila korkea, sulje rikastin puoleen väliin tai jätä rikastin auki. 3. Tartu magnapull-käynnistimen kahvasta ja vedä, kunnes tunnet puristuksen. Päästä sitten kahva takaisin ja nykäise nopealla vedolla, kunnes moottori käynnistyy. Avaa sen jälkeen rikastin asteittain täysin auki. 4. Anna moottorin käydä tyhjäkäynnillä muutamia minuutteja, ennen kuin käytät sitä täydellä teholla. Moottorin pysäytys 1. Paina kaasukahva alas ja anna moottorin käydä tyhjäkäynnillä muutaman minuutin ajan. 2. Pysäytä moottori pysäytyskytkintä kääntämällä. 3. Sulje polttoainehana. 9

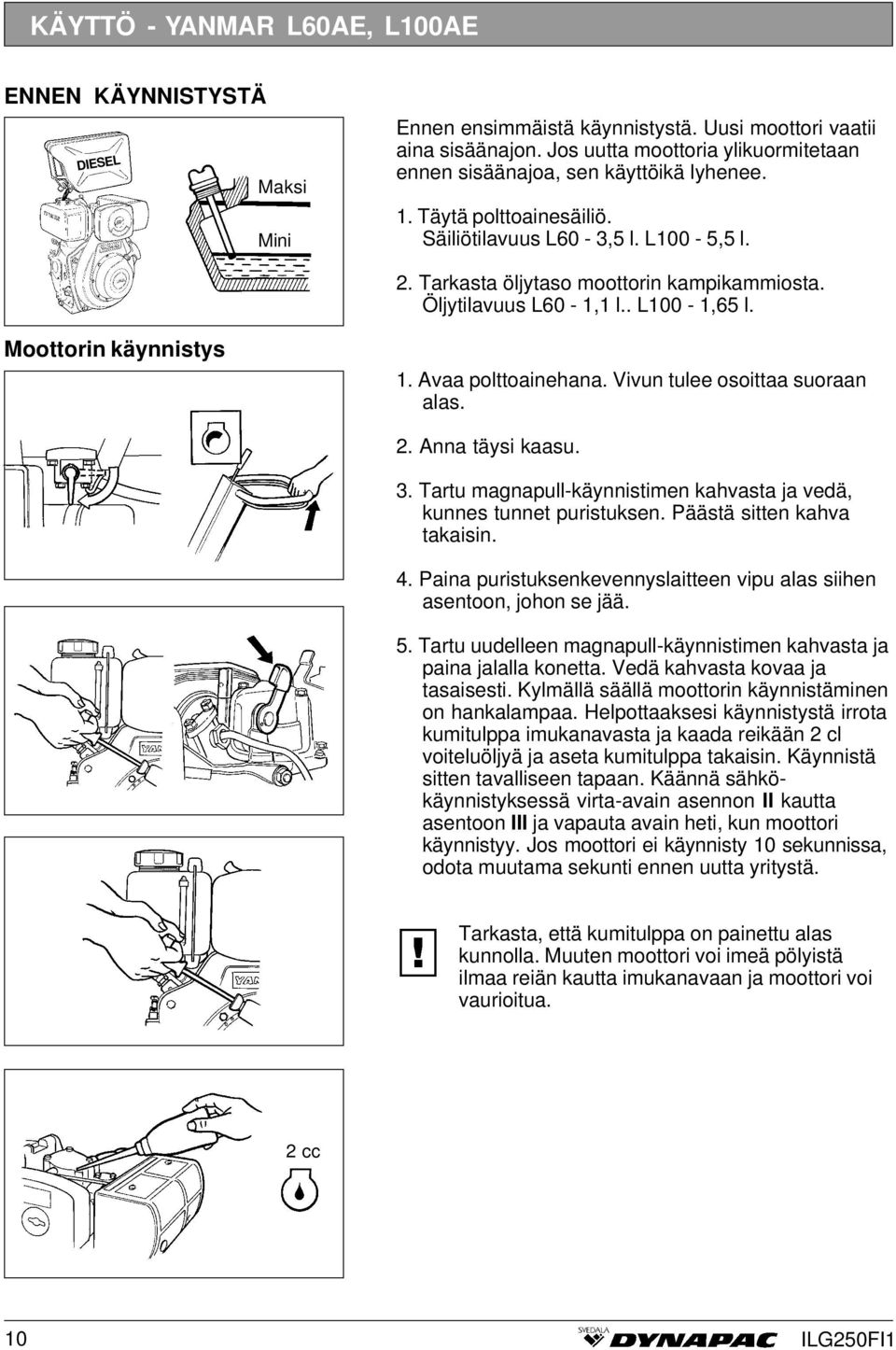

10 KÄYTTÖ - YANMAR L60AE, L100AE ENNEN KÄYNNISTYSTÄ DIESEL Maksi Mini Ennen ensimmäistä käynnistystä. Uusi moottori vaatii aina sisäänajon. Jos uutta moottoria ylikuormitetaan ennen sisäänajoa, sen käyttöikä lyhenee. 1. Täytä polttoainesäiliö. Säiliötilavuus L60-3,5 l. L100-5,5 l. 2. Tarkasta öljytaso moottorin kampikammiosta. Öljytilavuus L60-1,1 l.. L100-1,65 l. Moottorin käynnistys 1. Avaa polttoainehana. Vivun tulee osoittaa suoraan alas. 2. Anna täysi kaasu. 3. Tartu magnapull-käynnistimen kahvasta ja vedä, kunnes tunnet puristuksen. Päästä sitten kahva takaisin. 4. Paina puristuksenkevennyslaitteen vipu alas siihen asentoon, johon se jää. 5. Tartu uudelleen magnapull-käynnistimen kahvasta ja paina jalalla konetta. Vedä kahvasta kovaa ja tasaisesti. Kylmällä säällä moottorin käynnistäminen on hankalampaa. Helpottaaksesi käynnistystä irrota kumitulppa imukanavasta ja kaada reikään 2 cl voiteluöljyä ja aseta kumitulppa takaisin. Käynnistä sitten tavalliseen tapaan. Käännä sähkökäynnistyksessä virta-avain asennon II kautta asentoon III ja vapauta avain heti, kun moottori käynnistyy. Jos moottori ei käynnisty 10 sekunnissa, odota muutama sekunti ennen uutta yritystä. Tarkasta, että kumitulppa on painettu alas kunnolla. Muuten moottori voi imeä pölyistä ilmaa reiän kautta imukanavaan ja moottori voi vaurioitua. 2 cc 10

11 KÄYTTÖ - HATZ 1D31S, 1D60S, 1D60Z, 1D81S (KÄSIKÄYNNISTYS) ENNEN KÄYNNISTYSTÄ 1. Täytä polttoainesäiliö. 2. Tarkasta öljytaso moottorin kampikammiosta. Moottorin käynnistys 1. Vedä automaattinen puristuksenkevennyslaite ylös käynnistysasentoon. 2. Pyöritä moottoria käynnistyskammella. 3. Käytä moottori lämpimäksi pienillä kierroksilla, ennen kuin käytät sitä täydellä teholla. 11

12 KÄYTTÖ - YANMAR L60AE, L100AE, HATZ 1D31S, 1D60S, 1D60Z, 1D81S Moottorin pysäyttäminen (Käsikäynnistyksessä) 1. Siirrä kaasukahva tyhjäkäyntiasentoon ja anna moottorin käydä joitakin minuutteja. 2. Siirrä kaasukahva pysäytysasentoon. 12

13 KÄYTTÖ - HATZ 1D60S, 1D60Z, 1D81S (SÄHKÖKÄYNNISTYS) ENNEN KÄYNNISTYSTÄ 1. Täytä polttoainesäiliö. 2. Tarkasta öljytaso moottorin kampikammiosta. Moottorin käynnistys 1. Anna täysi kaasu. 2. Käännä virta-avain asentoon I. Latauksen ja öljynpaineen merkkivalojen tulee nyt palaa. 3. Käännä virta-avain asennon II kautta asentoon III ja vapauta avain heti, kun moottori käynnistyy. Jos moottori ei käynnisty 10 sekunnissa, odota muutama sekunti ennen uutta yritystä. Moottori on varustettu käynnistyssuojamoduulilla. Moduuli sallii uuden käynnistysyrityksen vasta 4 8 sekunnin kuluttua. Moottorin kylmäkäynnistys 4. Käännä virta-avain hehkutusasentoon II ja odota, kunnes merkkivalo syttyy (noin 1 minuutti). Anna moottorin lämmetä matalalla kierrosluvulla ennen kuin täysi teho otetaan käyttöön. 13

14 KÄYTTÖ - HATZ 1D60S, 1D60Z, 1D81S Moottorin pysäyttäminen (Sähkökäynnistyksessä) 1. Siirrä kaasukahva tyhjäkäyntiasentoon ja anna moottorin käydä joitakin minuutteja. 2. Siirrä kaasukahva pysäytysasentoon. 3. Käännä virta-avain pois -asentoon (0). 14

15 KÄYTTÖ - KAIKKI MOOTTORITYYPIT Käyttö 1. Siirrä kaasukahva täydelle kaasulle. Tiivistystyössä moottoria tulee aina käyttää täydellä kaasulla. Ajosuuntaa ja nopeutta voidaan säätää portaattomasti hydraulivivulla. 1. Eteen (Hydraulivipua siirretään eteenpäin vähän kerrallaan). 2. Taakse (Hydraulivipua siirretään taaksepäin vähän kerrallaan). 3. Paikalleen (Hydraulivipua säädetään vähän kerrallaan ajosuunnan vastaisesti, kunnes kone on liikkumatta). 15

16 KÄYTTÖ/TÄRYTYS - LG 550 Käyttö/Tärytys C 1. Ilman kauko-ohjainta: Aseta säädin (A) asentoon (2). A Kauko-ohjaimella: Aseta säädin (A) asentoon (1). Käytä katkaisinta (B) vuorotellaksesi täyden kaasun ja tyhjäkäynnin välillä. TIIVISTYSTYÖSSÄ MOOTTORIA TULEE AINA KÄYTTÄÄ TÄYDELLÄ KAASULLA. 2. Ajosuuntaa säädetään siirtämällä säädintä (C) eteenpäin tai taaksepäin. B C Oikealle 3. Tasotärytintä käännetään siirtämällä säädintä (C) oikealle tai vasemmalle. Eteen Taakse Vasemmalle 16

17 IR-VARUSTEEN OHJELMOINTI Lähetin Koodin asettaminen kauko-ohjaimeen Tätä säätöä tarvitaan vain, jos useita koneita käytetään samassa paikassa yhtäaikaa. Lähettimen koodin vaihto Lähettimessä ja vastaanottimessa on käytettävä samaa koodiyhdistelmää. Aseta lähetinkoodi seuraavalla tavalla: Vastaanotin O N A1 A2 11 O N B 1. Avaa lähetin. 2. Piirikortissa on 16 dip-valintakytkintä (11), jotka voidaan asentaa kahteen eri asentoon. Aseta kytkimet haluamaasi asentoon. 3. Aseta kansi takaisin lähettimeen. Nyt lähetin on käyttövalmis. Vastaanottimen (Ohjausmanipulaattorin) ohjelmointi 1. Siirrä keinukytkin C1 asentoon ON. Lähetä ohjausmanipulaattorilla suoraan eteenpäin samalla, kun käännät keinukytkimen C1 pois ON-asennosta. 2. Kaikkien suuntien tulisi nyt olla oikein ohjelmoidut. On 8 Kortti 1 C 17

18 IR-LÄHETTIMEN LATAAMINEN 4 1. Pääkatkaisin 2. Latauksen merkkivalo 3. Latauskaapeli 4. Merkkivalo LATAUSVARUSTEET Lähetin on varustettu suljetulla 6 V 3,2 A/h:n lyijyakulla. (tuotenro ) Purkautumisaika 6-12 tuntia. 2 tunnin lataus antaa noin 4 tunnin käyttöajan. 8 tunnin lataus varaa akun täyteen. Täysin ladattu akku antaa 25 metrin toimintasäteen. Toimintasäde riippuu sääoloista ja on kirkkaalla auringonpaisteella lyhyempi. Toimintasäde pienenee myös, kun akun varaus alkaa loppua. Kun toimintasäde on vain noin 5 metriä, on aika ladata akku. Akun tyhjeneminen voidaan estää kytkemällä lähetin toiminnasta jokaisen käyttöpäivän jälkeen pääkatkaisimella (1) ja asettamalla lähetin latautumaan. Lähetin on varustettu merkkivalolla (2), joka syttyy, kun akku on aika ladata. Kun merkkivalo alkaa vilkkua, akussa on vielä 1-1,5 tunnin kapasiteetti. Kun merkkivalo palaa tauotta, akku on ladattava välittömästi. Latauskaapeli (3) on niin pitkä, että se on mahdollista täryttimen käytön lataamisen aikana. Merkkivalo (4) palaa, kun jokin toiminnoista on aktivoituna. Laturi yhdistetään verkkojännitteeseen, jos lähetin halutaan ladata koneesta irrotettuna. Tilausnro , 115V , 220V Testipaneeli IR-vastaanottimelle ja Kaapeliohjaimelle Tilausnumero: Liitä IR-vastaanottimen tai kaapeliohjaimen pistoke liittimeen (6) ja liitä pihdit (7) koneen akkuun (punainen plusnapaan ja musta miinusnapaan). Kaapeliohjauksen ON/OFF-katkaisimen (kaapeliohjaimessa) täytyy olla asennossa ON, kun sitä testataan. Suorita sen jälkeen eri toimintojen testaus. Testipaneelin lamput syttyvät käytössä olevaan toiminnon mukaan Kaapeliohjaimen liitin 7. Latauspihdit 18

19 NOSTO-OHJE Kuljetus ja nosto 1 Älä koskaan oleskele ylös nostetun koneen alla. Nosta konetta ainoastaan suojarungon nostopisteestä (1). 2 Nostovarusteiden kunnon on oltava määräysten mukainen. Varmista ennen nostamista, että kumielementit (2) ja suojarunko (1) ovat kunnolla kiinni ja ehjät. 19

20 KUNNOSSAPITO - HUOLTOPISTEET Polttoainesäiliö 2. Imusuodatin 3. Ilmansuodatin 4. Moottoriöljysuodatin 5. Öljynmittapuikko 6. Polttoainesuodatin 7. Akku 8. Öljyntyhjennystulppa Kuva 1 10 käyttötunnin välein (päivittäin) Pos. Toimenpide ks. sivu Huom. kuvassa 1 1 Polttoainemäärän tarkastus ja täyttö 19 5 Öljymäärän tarkastus ja täyttö 19 Öljyvuotojen tarkastus 19 Ruuvien/muttereiden tarkastus ja kiristys 19 2 Imusuodattimen puhdistus/vaihto ensimmäisen käyttötunnin jälkeen Pos. Toimenpide ks. sivu Huom. kuvassa 1 Vaihda moottoriöljy 21 4 Öljynsuodattimen puhdistus/vaihto 21 2 Imusuodattimen puhdistus/vaihto 21 Tarkasta ja säädä moottorin venttiilivarat Ks. moottorin ohjekirja. 100 käyttötunnin välein Pos. Toimenpide ks. sivu Huom. kuvassa 1 Vaihda moottoriöljy 21 2 Imusuodattimen vaihto/puhdistus 21 20

21 KUNNOSSAPITO - HUOLTOKOHDAT 500 käyttötunnin välein Pos. Toimenpide ks. sivu Huom. kuvassa 1 Vaihda moottoriöljy 21 Vaihda epäkeskoelementin öljy 22 Vaihda hydrauliöljy 22 4 Öljynsuodattimen puhdistus/vaihto 21 2 Imusuodattimen puhdistus/vaihto 21 Ruiskutuspumpun tarkastus Polttoainesumuttimen tarkastus Tarkasta ja säädä moottorin venttiilivarat Ks. moottorin ohjekirja. Ks. moottorin ohjekirja. Ks. moottorin ohjekirja käyttötunnin välein Pos. Toimenpide ks. sivu Huom. kuvassa 1 Venttiilinistukoiden tarkastus/hionta Männänrenkaiden vaihto Ks. moottorin ohjekirja. Ks. moottorin ohjekirja. Kuukausittain Pos. Toimenpide ks. sivu Huom. kuvassa 1 Tarkastus: hydraulisäiliön öljytaso, 20 kiilahihna, akkuneste 21

22 KUNNOSSAPITO - 10 KÄYTTÖTUNNIN VÄLEIN TAI PÄIVITTÄIN 1. Tarkasta öljytaso moottorin kampikammiosta. 2. Tarkasta ilmanpuhdistin (2) Tarkasta akku (Hatz sähkökäynnistys). 4. Tarkasta IR-lähettimen akku (LG 550 IR). 1. Öljynmittapuikko 2. Ilmanpuhdistin 2 1 Suosittelemme koneen mukana toimitettavan moottorin ohjekirjan lukemista Tarkasta ja mahdollisesti jälkikiristä ruuvit ja mutterit. 6. Pidä kone puhtaana. 22

23 KUNNOSSAPITO KÄYTTÖTUNNIN VÄLEIN Öljynmittapuikko 2. Polttoainesuodatin 3. Öljynsuodatin 4. Öljyntyhjennystulppa/-letku 3 1. Vaihda moottoriöljy (öljy ja moottorin suodatin vaihdetaan 1. kerran 20 käyttötunnin jälkeen). Honda GX200 0,6 l Yanmar L60 1,1 l Yanmar L100 1,65 l Hatz 1D31S 1,2 l Hatz 1D60S 2,0 l Hatz 1D60Z 2,0 l Hatz 1D81S 2,0 l SAE 15W/ Voitele säätimet. 1 4 Shell Morlina mm 1. Tarkasta hydraulisäiliön öljytaso. LG 250 1,6 l Shell Morlina 10 LG 300 1,6 l Shell Morlina 10 LG 450 3,5 l Shell Morlina 10 LG 500 3,5 l Shell Morlina 10 LG 550 3,5 l Shell Morlina 10 LG 700 3,5 l Shell Morlina 10 LG 450L 3,5 l Shell Tellus TX32 2. Tarkasta kiilahihna. 3. Tarkasta akkunestetaso. 23
