Modulaatio-ohjauksen toimimoottori AME 85QM

Transkriptio

1 Modulaatio-ohjauksen toimimoottori AME 85QM Kuvaus AME 85QM -toimimoottoria käytetään AB-QM DN 200- ja DN 250 -automaattiisissa virtauksenrajoitin ja säätöventtiileissä. Ominaisuudet: asennon ilmaisu automaattinen mukautuminen venttiilin päätesijainteihin, mikä lyhentää käyttöönottoaikaa (itsetoimiva) uudenaikainen rakenne, jossa kuormituksen mukainen katkaisu varmistaa, etteivät käyttölaitteet ja venttiilit ylikuormitu käsikäyttö Tärkeimmät tiedot: nimellisjännite: - 24 VAC, 50/60 Hz ohjauksen signaali: - 0 (4) 20 ma - 0 (2) 10 V voima: N iskun pituus: 40 mm nopeus: 8 s/mm suurin virtausaineen lämpötila: 200 C Tilaaminen Malli Käyttöjännite Nopeus Tilausnro AME 85QM 24 VAC 8 s/mm 082G1453 Tekniset tiedot Käyttöjännite 24 VAC, % Teho Taajuus 12,5 VA 50/60 Hz Ohjauksen sisäänmenosignaali Y 0 10 V (2 10 V) Ri = 50 Ω, 0 20 ma (4 20 ma) Ri = 500 Ω Lähtösignaali X 0 10 V (2 10 V) EMC IEC 801/2-5 Sulkuvoima Iskun pituus Nopeus 5000 N 40 mm 8 s/mm Suurin virtausaineen lämpötila 200 C Ympäristön lämpötila 0 55 C Varastointi- ja kuljetuslämpötila C Kotelointiluokka IP 54 Suojausluokka Paino II 9,8 kg - merkintä standardien mukainen Pienjännitedirektiivi (LVD) 2006/95/EY: EN , EN EMC-direktiivi 2004/108/EY: EN , EN SMT/SI VD.CV.E1.20 Danfoss 08/2010 1

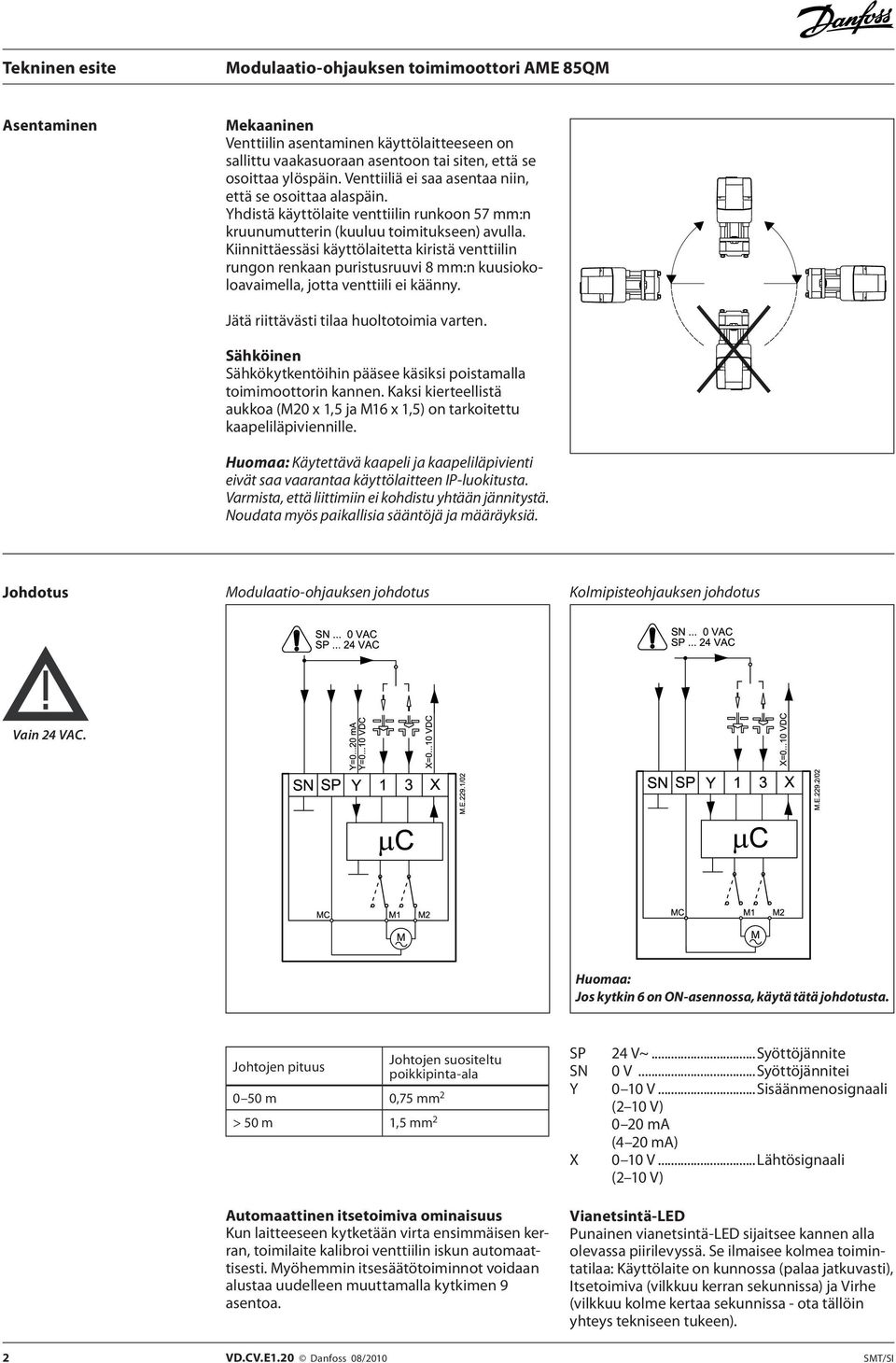

2 Asentaminen Mekaaninen Venttiilin asentaminen käyttölaitteeseen on sallittu vaakasuoraan asentoon tai siten, että se osoittaa ylöspäin. Venttiiliä ei saa asentaa niin, että se osoittaa alaspäin. Yhdistä käyttölaite venttiilin runkoon 57 mm:n kruunumutterin (kuuluu toimitukseen) avulla. Kiinnittäessäsi käyttölaitetta kiristä venttiilin rungon renkaan puristusruuvi 8 mm:n kuusiokoloavaimella, jotta venttiili ei käänny. Jätä riittävästi tilaa huoltotoimia varten. Sähköinen Sähkökytkentöihin pääsee käsiksi poistamalla toimimoottorin kannen. Kaksi kierteellistä aukkoa (M20 x 1,5 ja M16 x 1,5) on tarkoitettu kaapeliläpiviennille. Huomaa: Käytettävä kaapeli ja kaapeliläpivienti eivät saa vaarantaa käyttölaitteen IP-luokitusta. Varmista, että liittimiin ei kohdistu yhtään jännitystä. Noudata myös paikallisia sääntöjä ja määräyksiä. Johdotus Modulaatio-ohjauksen johdotus Kolmipisteohjauksen johdotus Vain 24 VAC. Huomaa: Jos kytkin 6 on ON-asennossa, käytä tätä johdotusta. Johtojen pituus Johtojen suositeltu poikkipinta-ala 0 50 m 0,75 mm 2 > 50 m 1,5 mm 2 SP SN Y X 24 V~...Syöttöjännite 0 V...Syöttöjännitei 0 10 V...Sisäänmenosignaali (2 10 V) 0 20 ma (4 20 ma) 0 10 V...Lähtösignaali (2 10 V) Automaattinen itsetoimiva ominaisuus Kun laitteeseen kytketään virta ensimmäisen kerran, toimilaite kalibroi venttiilin iskun automaattisesti. Myöhemmin itsesäätötoiminnot voidaan alustaa uudelleen muuttamalla kytkimen 9 asentoa. Vianetsintä-LED Punainen vianetsintä-led sijaitsee kannen alla olevassa piirilevyssä. Se ilmaisee kolmea toimintatilaa: Käyttölaite on kunnossa (palaa jatkuvasti), Itsetoimiva (vilkkuu kerran sekunnissa) ja Virhe (vilkkuu kolme kertaa sekunnissa - ota tällöin yhteys tekniseen tukeen). 2 VD.CV.E1.20 Danfoss 08/2010 SMT/SI

3 DIP-kytkimen asetukset Käänteinen Vaiheittainen 3 pistettä/rl lineaarinen virtaus Pun. Kvs Nollaaminen Käänteinen Suora Suora Suhteellinen Logaritminen virtaus Nollaaminen Toimimoottorissa irrotettavan kannen alla on DIP-kytkin, jolla valitaan toiminnot. Kun kytkin 6 on ON-asennossa, toimimoottori toimii kolmipistetoimilaitteena. Kytkimissä on seuraavat toiminnot: Kytkin 1: U/I - sisäänmenosignaalin tyypin valitsin: Kun valitsin on OFF-asennossa, valittuna on jännitteen sisäänmenosignaali. Kun valitsin on ON-asennossa, valittuna on virran sisäänmenosignaali. Kytkin 2: 0/2 - sisäänmenosignaalin alueen valitsin: Kun valitsin on OFF-asennossa, sisäänmenosignaali on alueella 2 10 V (jännitteen sisäänmeno) tai 4 20 ma (virran sisäänmeno). Kun valitsin on ON-asennossa, sisäänmenosignaali on alueella 0 10 V (jännitteen sisäänmeno) tai 0 20 ma (virran sisäänmeno). Kytkin 3: D/I - suoran tai käänteisen toiminnan valitsin: Valitsimen ollessa OFF-asennossa kara laskee, kun jännite kasvaa. Valitsimen ollessa ONasennossa kara nousee, kun jännite kasvaa. Kytkin 4: /Vaiheittainen - tavallisen tai vaiheittaisen tilan valitsin: Kun valitsin on OFF-asennossa, toimimoottori toimii alueella 0 (2) 10 V tai 0 (4) 20 ma. Kun valitsin on ON-asennossa, käyttölaite toimii vaiheittaisella alueella 0 (2) 5 (6) V tai (0 (4) 10 (12) ma) tai (5 (6) 10 V) tai (10 (12) 20 ma). Kytkin 5: 0 5 V / 5 10 V - sisäänmenosignaalialue vaiheittaisessa tilassa: Kun valitsin on OFF-asennossa, toimimoottori toimii vaiheittaisella alueella 0 (2) 5 (6) V tai 0 (4) 10 (12) ma. Kun valitsin on ON-asennossa, toimimoottori toimii vaiheittaisella alueella 5 (6) 10 V tai 10 (12) 20 ma. Kytkin 6: Suhteellinen/3-piste - moduloivan tai kolmipistetilan valitsin: Kun valitsin on OFF-asennossa, toimimoottori toimii normaalisti ohjaussignaalin mukaan. Kun valitsin on ON-asennossa, käyttölaite toimii kolmipistetoimimoottorina. Tietoja tästä toiminnosta on sivulla 2 (kolmipisteohjauksen johdotus). Kun DIP-kytkin 6 on ON-asennossa, muiden DIP-kytkinten mitkään toiminnot eivät ole käytettävissä. Kytkin 7: LOG/LIN - logaritmisen tai lineaarisen virtauksen valitsin 1 : Kun valitsin on OFF-asennossa, virtaus venttiilin läpi on logaritminen. Kun valitsin on ON-asennossa, virtaus venttiilin läpi on lineaarinen ohjaussignaalin mukaan. Kytkin 8: 100 % K VS /Pien. K VS Asetetaan OFF-asentoon. Kytkin 9: Nollaaminen: Tämän kytkimen asennon muuttaminen saa tomimlaitteean suorittamaan itsetoimivan jakson. SMT/SI VD.CV.E1.20 Danfoss 08/2010 3

4 Käyttöönotto Viimeistele mekaaninen ja sähköinen asennus, ja tee tarvittavat tarkistukset ja testit: Eristä virtausaine. (Esim. höyrykäyttöisessä sovelluksessa itsetoimiva toimilaite, jota ei ole eristetty mekaanisesti oikein, voi aiheuttaa vaaratilanteen.) Kytke virta. Huomaa, että toimilaite aloittaa nyt itsesäätötoimet. Aseta oikea ohjaussignaali ja tarkista, että venttiilin karan suunta on oikea kyseiselle käyttökohteelle. Aseta oikea ohjaussignaali ja tarkista, että käyttölaite ajaa venttiiliä koko iskunpituuden yli. Tämä toiminto asettaa venttiilin iskunpituuden. Laite on nyt täysin käyttövalmis. Käyttöönotto/testaus Toimilaite voidaan ajaa täysin avoimeen tai suljettuun asentoon (venttiilin tyypin mukaan) kytkemällä SN liittimeen 1 tai 3. Käsiohjaus (1) Poista tiivisteet (2) Paina (3) Kierrä Käsiohjaus voidaan ottaa käyttöön kiertämällä 8 mm:n kuusiokoloavain (ei sisälly toimitukseen) haluttuun asentoon. Noudata symbolin osoittamaa pyörimissuuntaa. Katkaise virta. Poista tiivisteet ja paina painiketta. Säädä venttiilin asento käyttämällä 8 mm:n kuusiokoloavainta. Aseta venttiili suljettuun asentoon. Kytke virta takaisin päälle. Huomaa: Käyttölaite palauttaa Y-signaalin vaatiman asennon. Käyttölaitteen ja venttiilin yhdistelmät AME 85QM + AB-QM (DN 200, 250) 4 VD.CV.E1.20 Danfoss 08/2010 SMT/SI
