1 CHARGE BOX 0.8 BATTERY-CHARGER 0,8 AMP USER MANUAL 4 Load GmbH Glendale Str Memmingen Germany

2

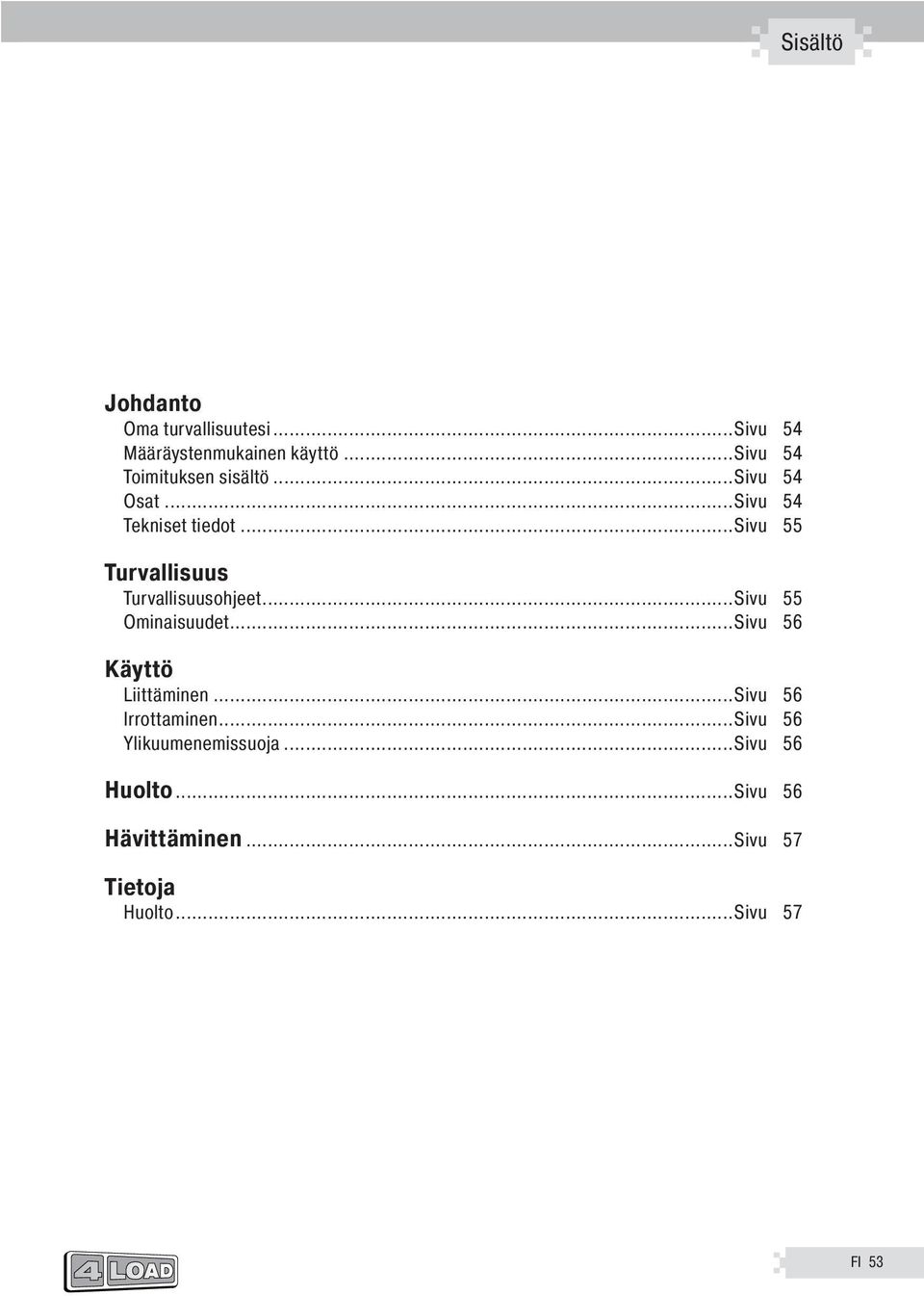

3 Sisältö ohdanto Oma turvallisuutesi...sivu 54 Määräystenmukainen käyttö...sivu 54 Toimituksen sisältö...sivu 54 Osat...Sivu 54 Tekniset tiedot...sivu 55 Turvallisuus Turvallisuusohjeet...Sivu 55 Ominaisuudet...Sivu 56 Käyttö Liittäminen...Sivu 56 Irrottaminen...Sivu 56 Ylikuumenemissuoja...Sivu 56 Huolto...Sivu 56 Hävittäminen...Sivu 57 Tietoja Huolto...Sivu 57 FI 53

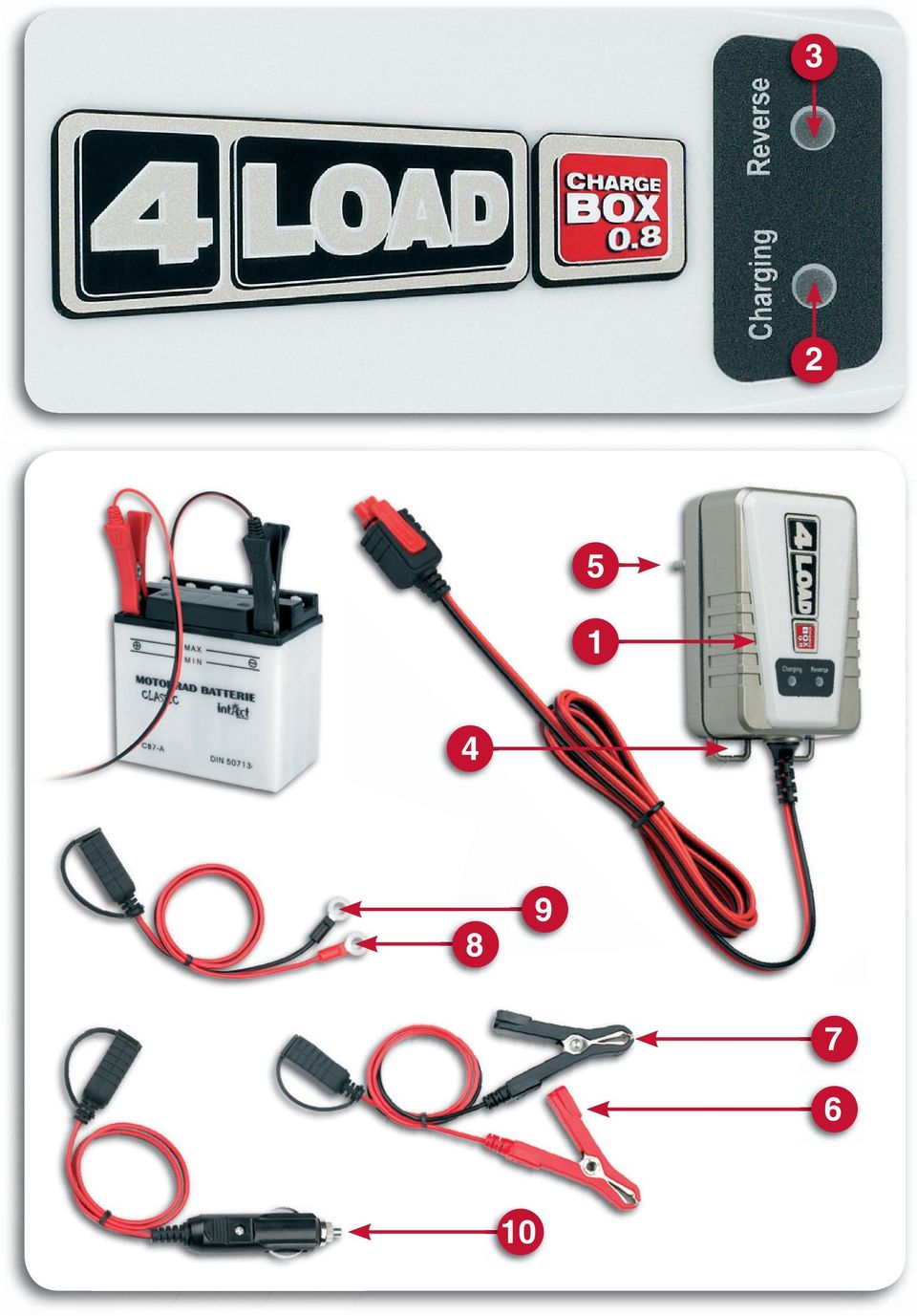

4 ohdanto Tässä käyttöohjeessa käytetään seuraavia kuvakkeita / symboleja: Lue käyttöohje! mv Millivolttia Huomioi varoitus- ja turvaohjeet! Ah Ampeerituntia Varo sähköiskua! Vaarallisia sähköjännitteitä hengenvaara! W Räjähdysvaara! V~ Watti (Vaikutusteho) Voltti (Vaihtojännite) Palonvaara! Pidä lapset ja muut henkilöt loitolla akkulaturin käytön aikana. ma Milliampeeria Hävitä pakkaus ja laite ympäristöystävällisesti! CHARGEBOX 0.8 -akkulaturi ohdanto Oma turvallisuutesi Lue käyttöohje huolellisesti. Toimituksen sisältö 1 CHARGEBOX 0.8 -laturi 1 latausjohto, jossa 2 puristinta 1 latausjohto, jossa 2 kaapelikenkää 1 latausjohto, jossa 12 V -pistoke 1 säilytyslaukku (mallista riippuen) 1 käyttöohje Osat Määräystenmukainen käyttö CHARGEBOX 0.8 -laturilla voi ladata elektrolyyttiliuoksella täytettyjä 12 V lyijyakkuja, AGM-lyijyakkuja tai geeliakkuja. Sitä voidaan käyttää myös ylläpitolataukseen. Käytä laturia hyvin ilmastoidussa tilassa. Valmistaja ei ota mitään vastuuta määräystenvastaisesta käytöstä aiheutuneis-ta vahingoista. Laitetta ei ole tarkoitettu ammattikäyttöön. Q laturi W LED lataus E LED virhe R kiinnitysreiät T virtajohto ja pistoke Y + -navan liitäntäjohto (punainen) U -navan liitäntäjohto (musta) I + -navan pikakosketuspuristin (punainen), sis. punaisen kiinnitysruuvin O -navan pikakosketuspuristin (musta), sis. mustan kiinnitysruuvin P 12 V-pistoke 54 FI

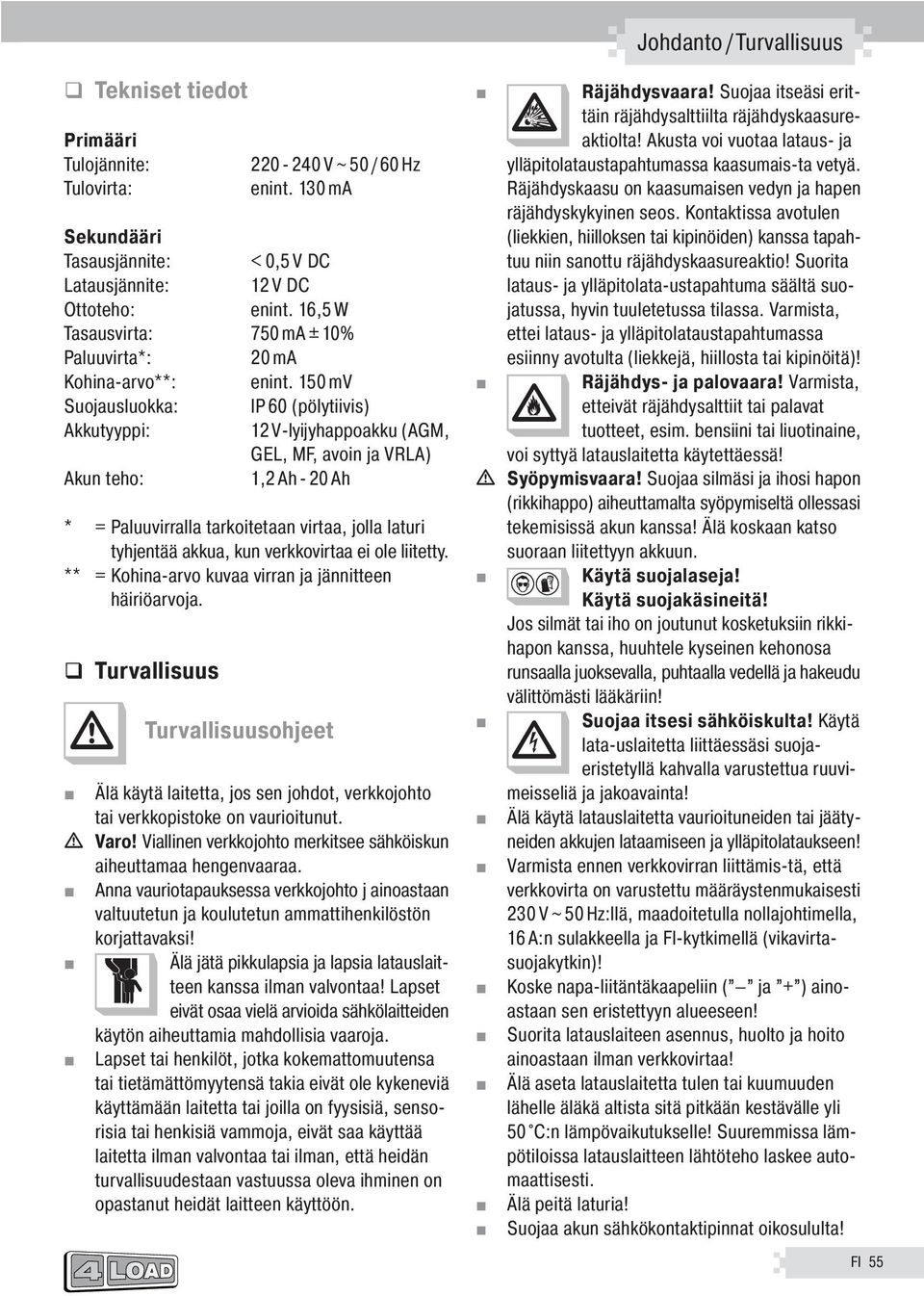

5 ohdanto / Turvallisuus Tekniset tiedot Primääri Tulojännite: Tulovirta: V ~ 50 / 60 Hz enint. 130 ma Sekundääri Tasausjännite: < 0,5 V DC Latausjännite: 12 V DC Ottoteho: enint. 16,5 W Tasausvirta: 750 ma ± 10% Paluuvirta*: 20 ma Kohina-arvo**: enint. 150 mv Suojausluokka: IP 60 (pölytiivis) Akkutyyppi: 12 V-lyijyhappoakku (AGM, GEL, MF, avoin ja VRLA) Akun teho: 1,2 Ah - 20 Ah * = Paluuvirralla tarkoitetaan virtaa, jolla laturi tyhjentää akkua, kun verkkovirtaa ei ole liitetty. ** = Kohina-arvo kuvaa virran ja jännitteen häiriöarvoja. Turvallisuus Turvallisuusohjeet Älä käytä laitetta, jos sen johdot, verkkojohto tai verkkopistoke on vaurioitunut. m Varo! Viallinen verkkojohto merkitsee sähköiskun aiheuttamaa hengenvaaraa. Anna vauriotapauksessa verkkojohto j ainoastaan valtuutetun ja koulutetun ammattihenkilöstön korjattavaksi! Älä jätä pikkulapsia ja lapsia latauslaitteen kanssa ilman valvontaa! Lapset eivät osaa vielä arvioida sähkölaitteiden käytön aiheuttamia mahdollisia vaaroja. Lapset tai henkilöt, jotka kokemattomuutensa tai tietämättömyytensä takia eivät ole kykeneviä käyttämään laitetta tai joilla on fyysisiä, sensorisia tai henkisiä vammoja, eivät saa käyttää laitetta ilman valvontaa tai ilman, että heidän turvallisuudestaan vastuussa oleva ihminen on opastanut heidät laitteen käyttöön. Räjähdysvaara! Suojaa itseäsi erittäin räjähdysalttiilta räjähdyskaasureaktiolta! Akusta voi vuotaa lataus- ja ylläpitolataustapahtumassa kaasumais-ta vetyä. Räjähdyskaasu on kaasumaisen vedyn ja hapen räjähdyskykyinen seos. Kontaktissa avotulen (liekkien, hiilloksen tai kipinöiden) kanssa tapahtuu niin sanottu räjähdyskaasureaktio! Suorita lataus- ja ylläpitolata-ustapahtuma säältä suojatussa, hyvin tuuletetussa tilassa. Varmista, ettei lataus- ja ylläpitolataustapahtumassa esiinny avotulta (liekkejä, hiillosta tai kipinöitä)! Räjähdys- ja palovaara! Varmista, etteivät räjähdysalttiit tai palavat tuotteet, esim. bensiini tai liuotinaine, voi syttyä latauslaitetta käytettäessä! m Syöpymisvaara! Suojaa silmäsi ja ihosi hapon (rikkihappo) aiheuttamalta syöpymiseltä ollessasi tekemisissä akun kanssa! Älä koskaan katso suoraan liitettyyn akkuun. Käytä suojalaseja! Käytä suojakäsineitä! os silmät tai iho on joutunut kosketuksiin rikkihapon kanssa, huuhtele kyseinen kehonosa runsaalla juoksevalla, puhtaalla vedellä ja hakeudu välittömästi lääkäriin! Suojaa itsesi sähköiskulta! Käytä lata-uslaitetta liittäessäsi suojaeristetyllä kahvalla varustettua ruuvimeisseliä ja jakoavainta! Älä käytä latauslaitetta vaurioituneiden tai jäätyneiden akkujen lataamiseen ja ylläpitolataukseen! Varmista ennen verkkovirran liittämis-tä, että verkkovirta on varustettu määräystenmukaisesti 230 V ~ 50 Hz:llä, maadoitetulla nollajohtimella, 16 A:n sulakkeella ja FI-kytkimellä (vikavirtasuojakytkin)! Koske napa-liitäntäkaapeliin ( ja + ) ainoastaan sen eristettyyn alueeseen! Suorita latauslaiteen asennus, huolto ja hoito ainoastaan ilman verkkovirtaa! Älä aseta latauslaitetta tulen tai kuumuuden lähelle äläkä altista sitä pitkään kestävälle yli 50 C:n lämpövaikutukselle! Suuremmissa lämpötiloissa latauslaitteen lähtöteho laskee automaattisesti. Älä peitä laturia! Suojaa akun sähkökontaktipinnat oikosululta! FI 55

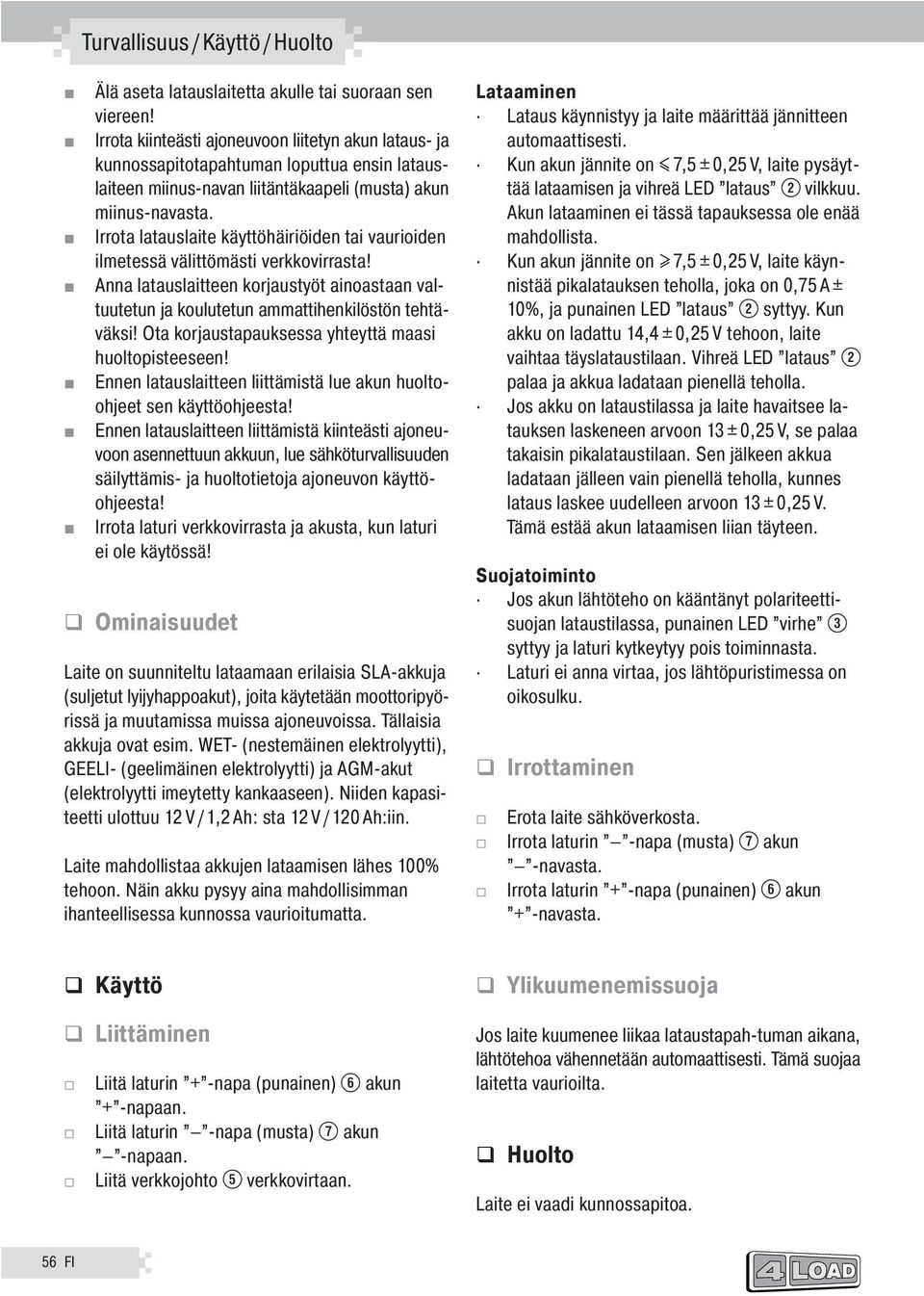

6 Turvallisuus / Käyttö / Huolto Älä aseta latauslaitetta akulle tai suoraan sen viereen! Irrota kiinteästi ajoneuvoon liitetyn akun lataus- ja kunnossapitotapahtuman loputtua ensin latauslaiteen miinus-navan liitäntäkaapeli (musta) akun miinus-navasta. Irrota latauslaite käyttöhäiriöiden tai vaurioiden ilmetessä välittömästi verkkovirrasta! Anna latauslaitteen korjaustyöt ainoastaan valtuutetun ja koulutetun ammattihenkilöstön tehtäväksi! Ota korjaustapauksessa yhteyttä maasi huoltopisteeseen! Ennen latauslaitteen liittämistä lue akun huoltoohjeet sen käyttöohjeesta! Ennen latauslaitteen liittämistä kiinteästi ajoneuvoon asennettuun akkuun, lue sähköturvallisuuden säilyttämis- ja huoltotietoja ajoneuvon käyttöohjeesta! Irrota laturi verkkovirrasta ja akusta, kun laturi ei ole käytössä! Ominaisuudet Laite on suunniteltu lataamaan erilaisia SLA-akkuja (suljetut lyijyhappoakut), joita käytetään moottoripyörissä ja muutamissa muissa ajoneuvoissa. Tällaisia akkuja ovat esim. WET- (nestemäinen elektrolyytti), GEELI- (geelimäinen elektrolyytti) ja AGM-akut (elektrolyytti imeytetty kankaaseen). Niiden kapasiteetti ulottuu 12 V / 1,2 Ah: sta 12 V / 120 Ah:iin. Laite mahdollistaa akkujen lataamisen lähes 100% tehoon. Näin akku pysyy aina mahdollisimman ihanteellisessa kunnossa vaurioitumatta. Lataaminen Lataus käynnistyy ja laite määrittää jännitteen automaattisesti. Kun akun jännite on 7,5 ± 0,25 V, laite pysäyttää lataamisen ja vihreä LED lataus W vilkkuu. Akun lataaminen ei tässä tapauksessa ole enää mahdollista. Kun akun jännite on 7,5 ± 0,25 V, laite käynnistää pikalatauksen teholla, joka on 0,75 A ± 10%, ja punainen LED lataus W syttyy. Kun akku on ladattu 14,4 ± 0,25 V tehoon, laite vaihtaa täyslataustilaan. Vihreä LED lataus W palaa ja akkua ladataan pienellä teholla. os akku on lataustilassa ja laite havaitsee latauksen laskeneen arvoon 13 ± 0,25 V, se palaa takaisin pikalataustilaan. Sen jälkeen akkua ladataan jälleen vain pienellä teholla, kunnes lataus laskee uudelleen arvoon 13 ± 0,25 V. Tämä estää akun lataamisen liian täyteen. Suojatoiminto os akun lähtöteho on kääntänyt polariteettisuojan lataustilassa, punainen LED virhe E syttyy ja laturi kytkeytyy pois toiminnasta. Laturi ei anna virtaa, jos lähtöpuristimessa on oikosulku. Irrottaminen j j j Erota laite sähköverkosta. Irrota laturin -napa (musta) U akun -navasta. Irrota laturin + -napa (punainen) Y akun + -navasta. Käyttö Liittäminen j Liitä laturin + -napa (punainen) Y akun + -napaan. j Liitä laturin -napa (musta) U akun -napaan. j Liitä verkkojohto T verkkovirtaan. Ylikuumenemissuoja os laite kuumenee liikaa lataustapah-tuman aikana, lähtötehoa vähennetään automaattisesti. Tämä suojaa laitetta vaurioilta. Huolto Laite ei vaadi kunnossapitoa. 56 FI

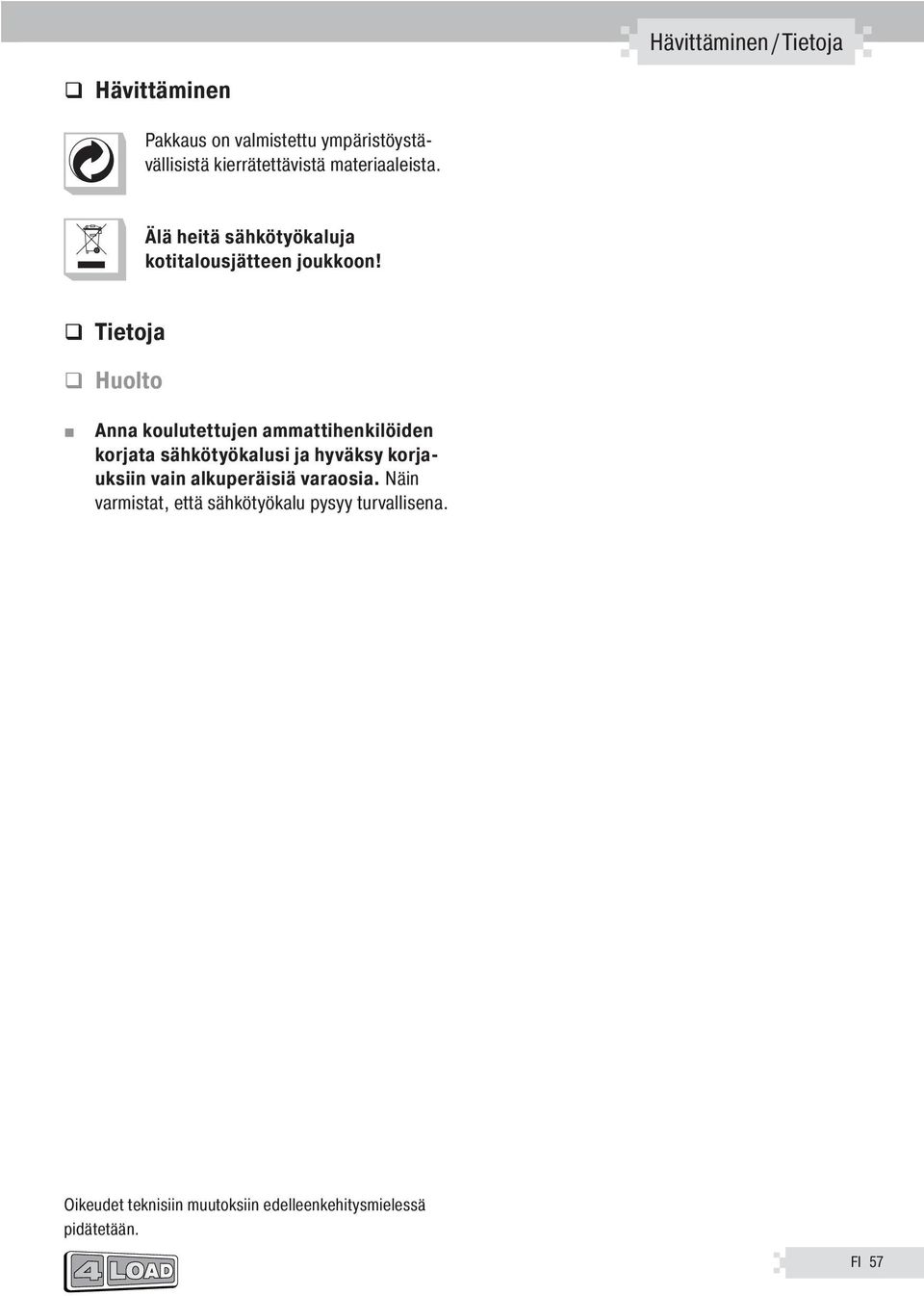

7 Hävittäminen / Tietoja Hävittäminen Pakkaus on valmistettu ympäristöystävällisistä kierrätettävistä materiaaleista. Älä heitä sähkötyökaluja kotitalousjätteen joukkoon! Tietoja Huolto Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu pysyy turvallisena. Oikeudet teknisiin muutoksiin edelleenkehitysmielessä pidätetään. FI 57
