1 STIGA ST

2 B A D C 1. 2

3 E F H I 4. G M J

4 K L

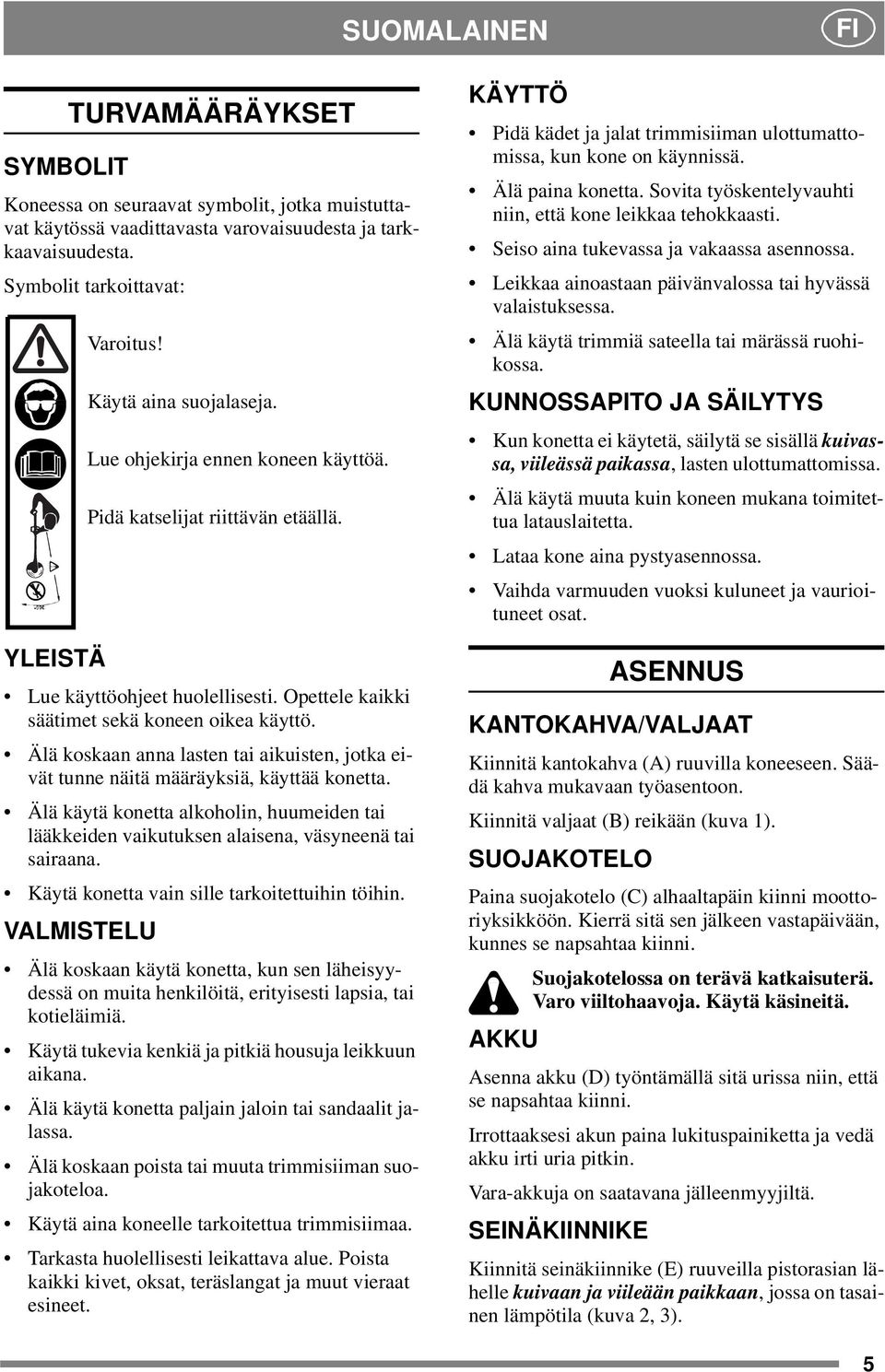

5 SUOMALAINEN FI SYMBOLIT TURVAMÄÄRÄYKSET Koneessa on seuraavat symbolit, jotka muistuttavat käytössä vaadittavasta varovaisuudesta ja tarkkaavaisuudesta. Symbolit tarkoittavat: Varoitus! Käytä aina suojalaseja. Lue ohjekirja ennen koneen käyttöä. Pidä katselijat riittävän etäällä. YLEISTÄ Lue käyttöohjeet huolellisesti. Opettele kaikki säätimet sekä koneen oikea käyttö. Älä koskaan anna lasten tai aikuisten, jotka eivät tunne näitä määräyksiä, käyttää konetta. Älä käytä konetta alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, väsyneenä tai sairaana. Käytä konetta vain sille tarkoitettuihin töihin. VALMISTELU Älä koskaan käytä konetta, kun sen läheisyydessä on muita henkilöitä, erityisesti lapsia, tai kotieläimiä. Käytä tukevia kenkiä ja pitkiä housuja leikkuun aikana. Älä käytä konetta paljain jaloin tai sandaalit jalassa. Älä koskaan poista tai muuta trimmisiiman suojakoteloa. Käytä aina koneelle tarkoitettua trimmisiimaa. Tarkasta huolellisesti leikattava alue. Poista kaikki kivet, oksat, teräslangat ja muut vieraat esineet. KÄYTTÖ Pidä kädet ja jalat trimmisiiman ulottumattomissa, kun kone on käynnissä. Älä paina konetta. Sovita työskentelyvauhti niin, että kone leikkaa tehokkaasti. Seiso aina tukevassa ja vakaassa asennossa. Leikkaa ainoastaan päivänvalossa tai hyvässä valaistuksessa. Älä käytä trimmiä sateella tai märässä ruohikossa. KUNNOSSAPITO JA SÄILYTYS Kun konetta ei käytetä, säilytä se sisällä kuivassa, viileässä paikassa, lasten ulottumattomissa. Älä käytä muuta kuin koneen mukana toimitettua latauslaitetta. Lataa kone aina pystyasennossa. Vaihda varmuuden vuoksi kuluneet ja vaurioituneet osat. ASENNUS KANTOKAHVA/VALJAAT Kiinnitä kantokahva (A) ruuvilla koneeseen. Säädä kahva mukavaan työasentoon. Kiinnitä valjaat (B) reikään (kuva 1). SUOJAKOTELO Paina suojakotelo (C) alhaaltapäin kiinni moottoriyksikköön. Kierrä sitä sen jälkeen vastapäivään, kunnes se napsahtaa kiinni. Suojakotelossa on terävä katkaisuterä. Varo viiltohaavoja. Käytä käsineitä. AKKU Asenna akku (D) työntämällä sitä urissa niin, että se napsahtaa kiinni. Irrottaaksesi akun paina lukituspainiketta ja vedä akku irti uria pitkin. Vara-akkuja on saatavana jälleenmyyjiltä. SEINÄKIINNIKE Kiinnitä seinäkiinnike (E) ruuveilla pistorasian lähelle kuivaan ja viileään paikkaan, jossa on tasainen lämpötila (kuva 2, 3). 5

Älä koskaan anna lasten tai aikuisten, jotka eivät tunne näitä määräyksiä, käyttää konetta. Älä käytä konetta alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena, väsyneenä tai sairaana.

6 FI SUOMALAINEN Työnnä sen jälkeen latauslaitteen pyöreä liitin (F) pinneliitäntään. LATAUS Akku voidaan ladata joko koneeseen asennettuna tai erillään. Irrotettu akku sopii myös seinäkiinnikkeeseen. (kuva 4-5). YLEISTÄ 1. Lataa akku aina pystyasennossa (kone tai akku liitettynä seinäkiinnikkeeseen), kuivassa, viileässä paikassa, jossa on tasainen lämpötila. Älä lataa kosteassa ympäristössä. 2. Kun kone on uusi, akku ei anna aivan täyttä tehoa. Kun akku on purkautunut ja ladattu noin 5 kertaa, se antaa täyden tehon. 3. Latauslaitetta ei saa pitää sateessa. 4. Latauslaitetta ei saa käyttää muuntyyppisten koneiden tai akkujen lataamiseen. 5. Varmista, että akun ja latauslaitteen välinen liitäntä on puhdas. 6. Liitä latauslaite 230 V:n pistorasiaan. 7. Latauslaite lämpenee latauksen aikana. Tämä on normaalia. ENNEN ENSIMMÄISTÄ KÄYTTÖ- KERTAA Puutarhatrimmi toimitetaan tehtaalta ainoastaan osittain ladattuna. Ennen ensimmäistä käyttökertaa on akkua ladattava noin 36 tuntia. KAUDEN AIKANA 1. Lopeta leikkuu ja lataa akku, kun leikkuuteho alkaa heiketä. Vältä käyttämästä akkua täysin tyhjäksi. 2. Lataa akku aina välittömästi käytön jälkeen. 3. Koneen on leikkuukauden aikana aina oltava liitettynä latauslaitteeseen, kun sitä ei käytetä. TALVISÄILYTYS 1. Poista akku koneesta. Lataa akkua noin 36 tuntia ennen talvisäilytystä. Vedä sen jälkeen latauslaite irti pistorasiasta. 2. Säilytä akku aina täyteen ladattuna. Täyteen ladattu akku voi kestää tyhjentymättä talven yli, mutta akun kestoiän pidentämiseksi se kannattaa ladata uudelleen säilytyksen aikana. 3. Talvisäilytyksen jälkeen akkua on ladattava noin 36 tuntia, ennen kuin konetta aletaan käyttää. 4. Säilytä akkua talvella kuivassa ja viileässä paikassa tasaisessa lämpötilassa. Säilytystila ei saa olla kostea. SÄÄTÖ KÄYTTÖ Reunojen trimmausta varten voidaan alaosaa kääntää 180 irrottamalla ensin mutteri (G) (kuva 6). Kone voidaan säätää mukavaan työasentoon käyttäjän pituuden mukaan. Irrota mutteri (G) ja vedä putkea ulos tai työnnä sitä sisään. Koneen pituudeksi voidaan säätää cm. LEIKKUU 1. Koneen käyttämiseksi on varmistin (H) työnnettävä eteenpäin. Kone käynnistyy, kun liipasinta (I) painetaan (kuva 6). Kone pysähtyy heti, kun liipasin vapautetaan. 2. Varmista, ettei leikattavalla alueella ole roskia, jotka voivat pilata trimmisiiman tai takertua siihen. 3. Varmista, että trimmisiima on oikean pituinen. Katso alla oleva kohta "TRIMMISIIMAN SYÖTTÖ". 4. Kallista konetta hieman (10-30 ) maanpintaan nähden. 5. Älä ylikuormita moottoria työntämällä leikkuupää kokonaan ruohikkoon. Anna trimmisiiman pään tehdä työ. Älä paina konetta maata vasten. 6. Paras leikkuutulos saadaan, jos konetta liikutetaan kaaressa oikealta vasemmalle. 7. Pitkä ruoho kannattaa yleensä leikata useassa vaiheessa. 8. Talon kivijalkaa, kivimuuria jne. vasten leikkaaminen lyhentää tuntuvasti trimmisiiman kestoikää. Vältä tämä asettamalla oikea leikkuuetäisyys ulostyönnettävän vastimen (J) avulla (kuva 6). 9. Älä rasita moottoria turhaan, kun akun teho alkaa loppua. Se lyhentää akun kestoikää. 6

Kun kone on uusi, akku ei anna aivan täyttä tehoa. Kun akku on purkautunut ja ladattu noin 5 kertaa, se antaa täyden tehon. 3. Latauslaitetta ei saa pitää sateessa. 4.

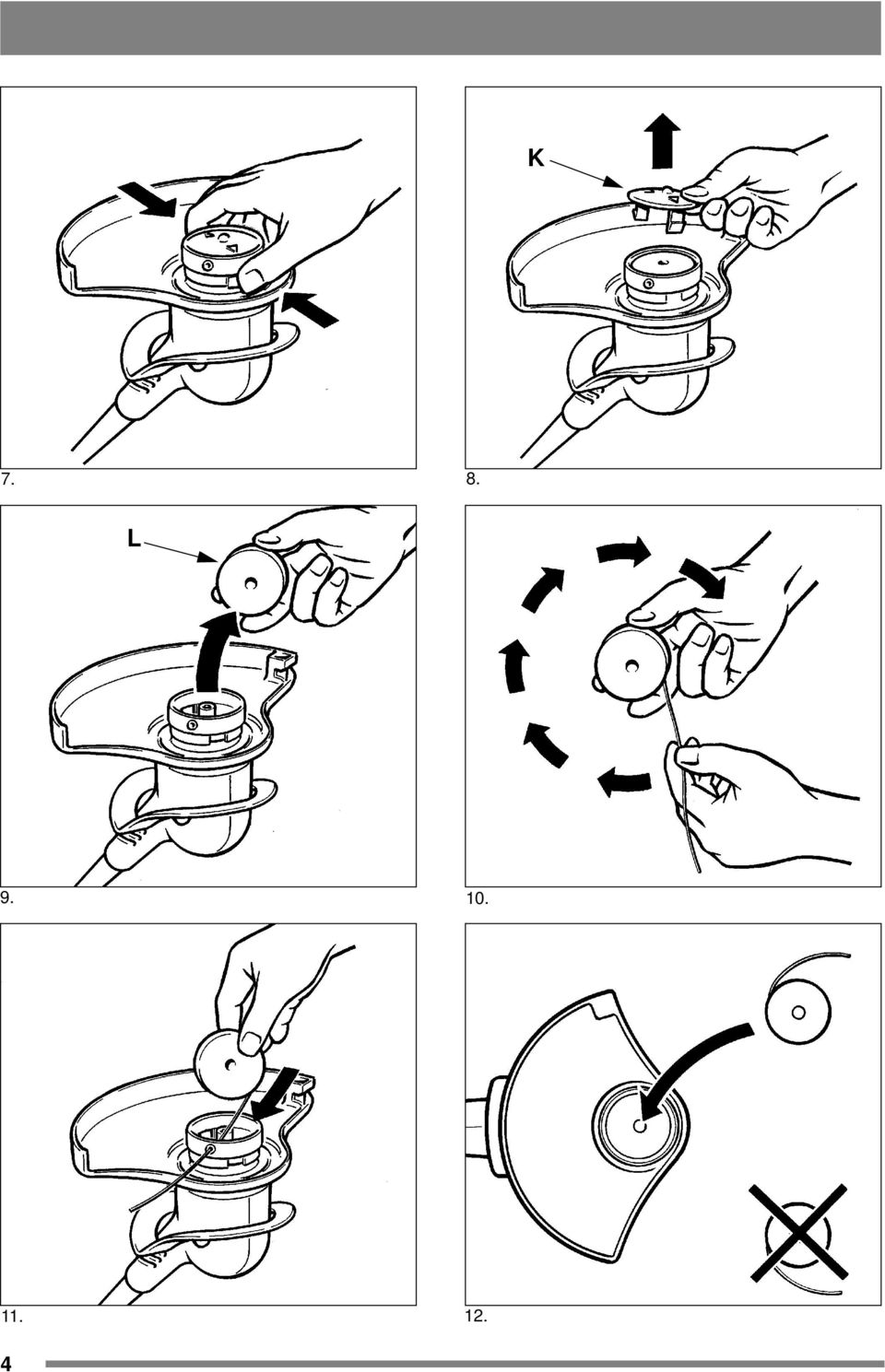

7 SUOMALAINEN FI TRIMMISIIMAN SYÖTTÖ Kun kone käynnistetään/pysäytetään, kela syöttää trimmisiiman automaattisesti ja suojakotelossa oleva katkaisuterä katkaisee sen oikean pituiseksi. TRIMMISIIMAN VAIHTO 1. Paina kelakannen (K) molemmat pikakiinnikkeet alas (kuva 7). 2. Poista kelakansi (kuva 8). 3. Nosta tyhjä kela (L) kela kelanpitimestä (kuva 9). Kelaa uusi trimmisiima kelalle (kuva 10). Käytä ainoastaan alkuperäistä trimmisiimaa, halkaisija: 1,4 mm. 4. Pujota trimmisiiman pää kelanpitimessä olevan reiän läpi (kuva 11). 5. Aseta kela kelanpitimeen ja napsauta sen jälkeen kelakansi kiinni (kuva 12). Varo satuttamasta itseäsi suojakotelossa olevaan katkaisuterään. Koneen toimintavarmuuden takaamiseksi on korjaukset ja takuuhuolto annettava valtuutetun huoltoliikkeen tehtäväksi. Käytä aina alkuperäisiä varaosia ja lisävarusteita. Koneen valmistaja ei ole tarkastanut ja hyväksynyt varaosia ja lisävarusteita, jotka eivät ole alkuperäisiä. Muiden kuin alkuperäisten varaosien ja lisävarusteiden käyttö voi vaikuttaa koneen toimintaan ja turvallisuuteen, vaikka ne sopisivatkin koneeseen. Koneen valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet sellaisten osien tai lisävarusteiden käytöstä. YMPÄRISTÖ Ympäristön suojelemiseksi suosittelemme erityisesti seuraavien kohtien huomioimista: Älä heitä vaihdettua lyijyakkua jätteiden sekaan. Toimita se akkujen keräyspisteeseen kierrätettäväksi. Kun kone vuosien käytön jälkeen on vaihdettava tai sitä ei enää tarvita, suosittelemme sen toimittamista jälleenmyyjälle kierrätystä varten. KUNNOSSAPITO 1. Pidä kela, kelanpidin, suojakotelo ja katkaisuterä puhtaina ruohosta ja muusta kiinni tarttuvasta materiaalista. 2. Kelanpitimen ja suojakotelon välinen rako on tarkastettava aina leikkuun jälkeen. Poista moottorin akselille mahdollisesti kiertynyt ruoho. 3. Moottorin ilmanottoaukot (M) on tarkastettava ja puhdistettava tasaisin väliajoin (kuva 6). Konetta ei saa huuhtoa vedellä. HUOLTO Valmistaja pidättää oikeuden tuotteen muuttamiseen ilman ennakkoilmoitusta. 7

Kelaa uusi trimmisiima kelalle (kuva 10). Käytä ainoastaan alkuperäistä trimmisiimaa, halkaisija: 1,4 mm. 4. Pujota trimmisiiman pää kelanpitimessä olevan reiän läpi (kuva 11). 5.
