1 ASENNUS- JA HUOLTO-OHJEEN KÄÄNNÖS SEPREMIUM ELEMENTTISARJAT LAUHTEIDEN ÖLJYNEROTUSYKSIKÖILLE TOIMINTA 04/13 SEPREMIUM sarjan öljynerotusyksiköllä puhdistetaan paineilmajärjestelmän öljyä sisältäviä lauhteita erottamalla öljy ja vesi monivaiheisessa suodatusprosessissa. Ensimmäisen adsorbointivaiheen suodatus on varustettuna visuaalisella kyllästymisen ilmaisemalla valvontaa varten. Käsittelyn jälkeen saavutetaan alle 10 ppm:n jäännösöljypitoisuus. Viimeisen vaiheen aktiivihiilisuodatus puhdistaa jäljellä olevat epäpuhtaudet. 1

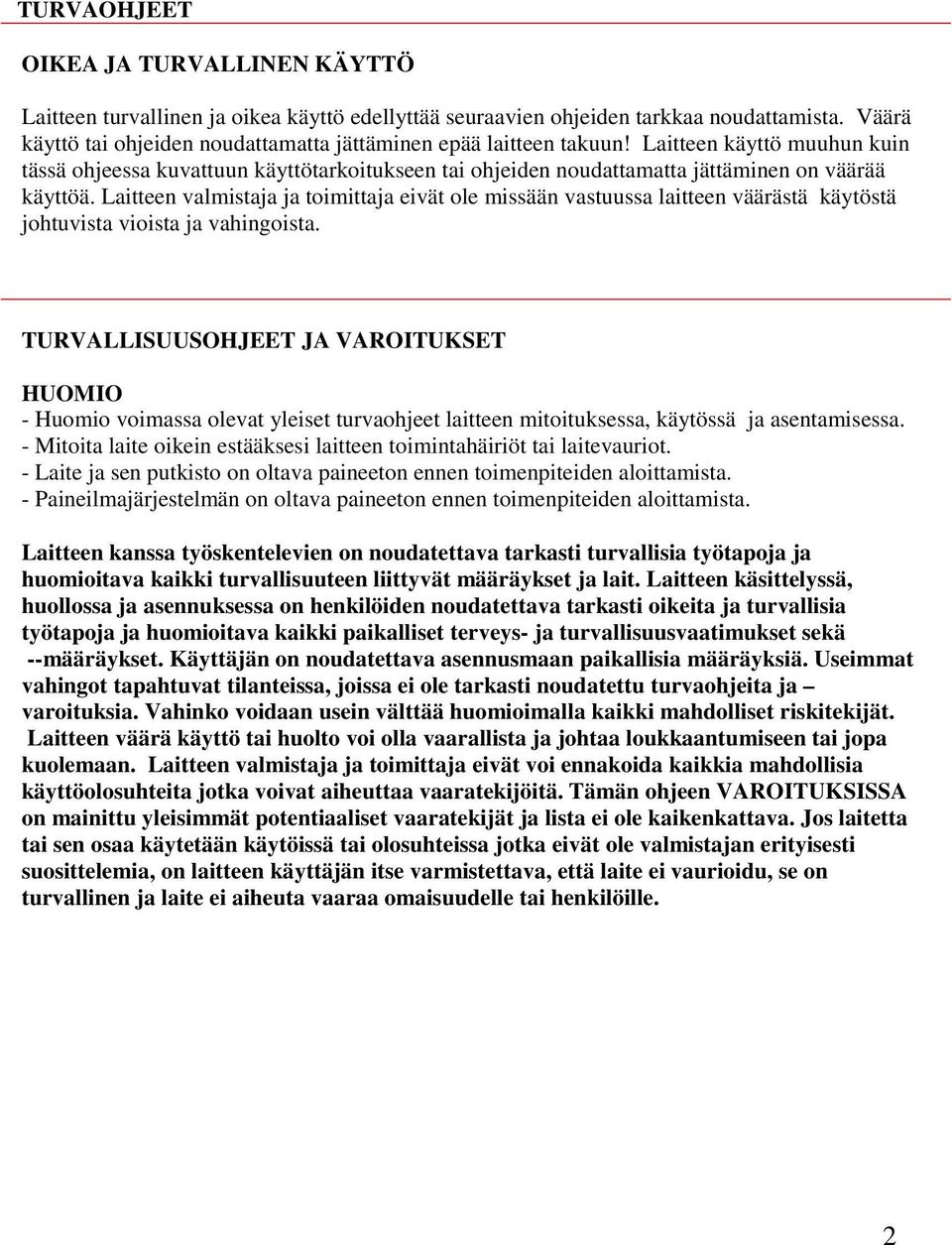

2 TURVAOHJEET OIKEA JA TURVALLINEN KÄYTTÖ Laitteen turvallinen ja oikea käyttö edellyttää seuraavien ohjeiden tarkkaa noudattamista. Väärä käyttö tai ohjeiden noudattamatta jättäminen epää laitteen takuun! Laitteen käyttö muuhun kuin tässä ohjeessa kuvattuun käyttötarkoitukseen tai ohjeiden noudattamatta jättäminen on väärää käyttöä. Laitteen valmistaja ja toimittaja eivät ole missään vastuussa laitteen väärästä käytöstä johtuvista vioista ja vahingoista. TURVALLISUUSOHJEET JA VAROITUKSET HUOMIO - Huomio voimassa olevat yleiset turvaohjeet laitteen mitoituksessa, käytössä ja asentamisessa. - Mitoita laite oikein estääksesi laitteen toimintahäiriöt tai laitevauriot. - Laite ja sen putkisto on oltava paineeton ennen toimenpiteiden aloittamista. - Paineilmajärjestelmän on oltava paineeton ennen toimenpiteiden aloittamista. Laitteen kanssa työskentelevien on noudatettava tarkasti turvallisia työtapoja ja huomioitava kaikki turvallisuuteen liittyvät määräykset ja lait. Laitteen käsittelyssä, huollossa ja asennuksessa on henkilöiden noudatettava tarkasti oikeita ja turvallisia työtapoja ja huomioitava kaikki paikalliset terveys- ja turvallisuusvaatimukset sekä --määräykset. Käyttäjän on noudatettava asennusmaan paikallisia määräyksiä. Useimmat vahingot tapahtuvat tilanteissa, joissa ei ole tarkasti noudatettu turvaohjeita ja varoituksia. Vahinko voidaan usein välttää huomioimalla kaikki mahdolliset riskitekijät. Laitteen väärä käyttö tai huolto voi olla vaarallista ja johtaa loukkaantumiseen tai jopa kuolemaan. Laitteen valmistaja ja toimittaja eivät voi ennakoida kaikkia mahdollisia käyttöolosuhteita jotka voivat aiheuttaa vaaratekijöitä. Tämän ohjeen VAROITUKSISSA on mainittu yleisimmät potentiaaliset vaaratekijät ja lista ei ole kaikenkattava. Jos laitetta tai sen osaa käytetään käytöissä tai olosuhteissa jotka eivät ole valmistajan erityisesti suosittelemia, on laitteen käyttäjän itse varmistettava, että laite ei vaurioidu, se on turvallinen ja laite ei aiheuta vaaraa omaisuudelle tai henkilöille. 2

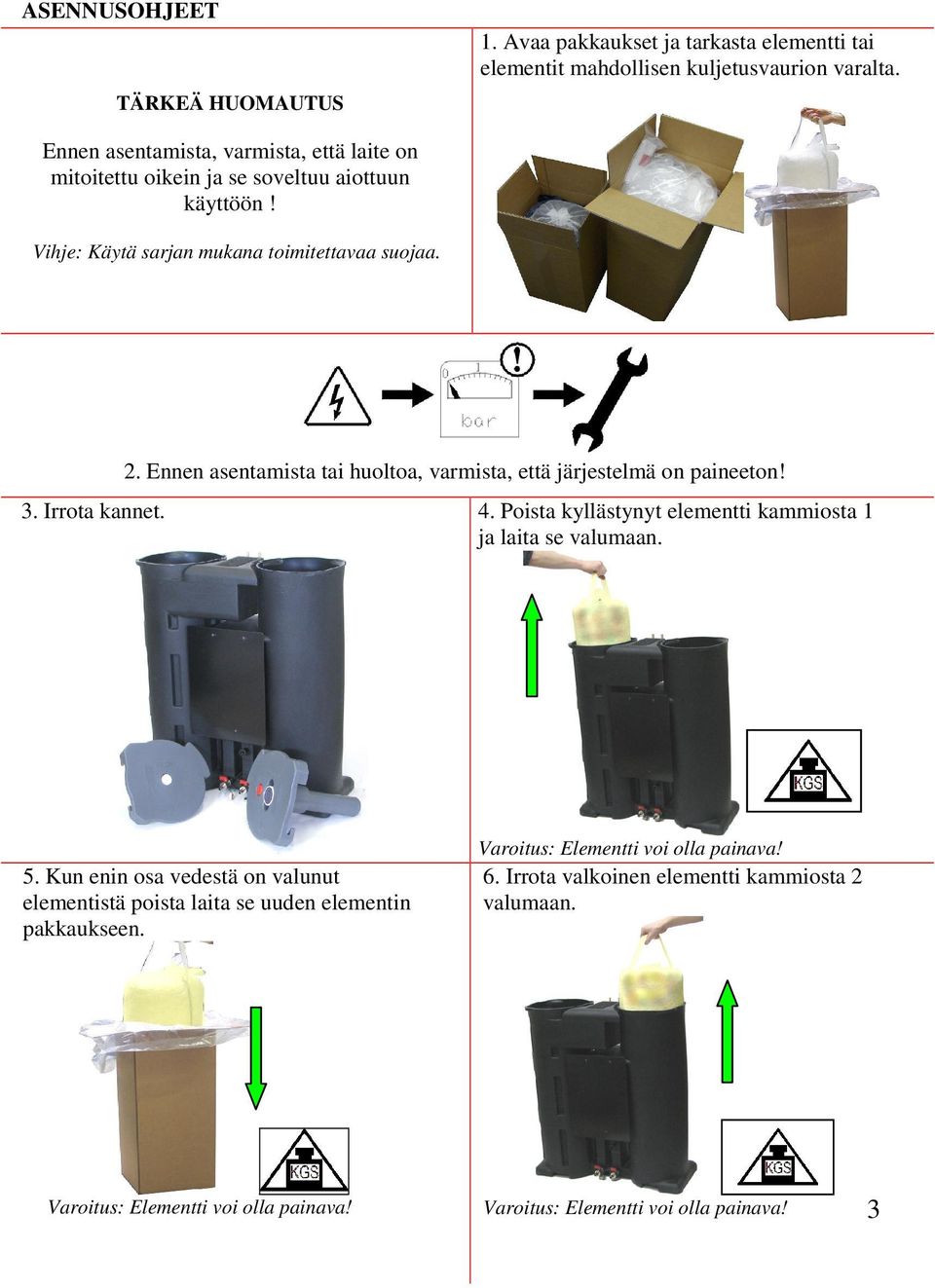

3 ASENNUSOHJEET TÄRKEÄ HUOMAUTUS 1. Avaa pakkaukset ja tarkasta elementti tai elementit mahdollisen kuljetusvaurion varalta. Ennen asentamista, varmista, että laite on mitoitettu oikein ja se soveltuu aiottuun käyttöön! Vihje: Käytä sarjan mukana toimitettavaa suojaa. 2. Ennen asentamista tai huoltoa, varmista, että järjestelmä on paineeton! 3. Irrota kannet. 4. Poista kyllästynyt elementti kammiosta 1 ja laita se valumaan. 5. Kun enin osa vedestä on valunut elementistä poista laita se uuden elementin pakkaukseen. 6. Irrota valkoinen elementti kammiosta 2 valumaan. 3

4 ASENNUSOHJEET 7. Kun enin osa vedestä on valunut elementistä pois laita se uuden elementin pakkaukseen. 8. Poista musta elementti kammiosta 2 valumaan. 9. Kun enin osa vedestä on valunut pois laita se uuden elementin pakkaukseen. Varoitus: Elementi voi olla painava! 10. Avaa huoltohanat ja tyhjennä kammiot. 11. Puhdista kammiot huolellisesti. 12. Asenna musta elementti kammioon 2. Varmista, että elementti on kammion pohjalla painamalla elementtiä alaspäin. 4

5 ASENNUSOHJEET 13. Täytä laite vedellä kammion 1 kautta kunnes vesi virtaa ulos. 14. Varmista, että musta elementti on kammion pohjalla painamalla elementtiä alas. Veden pinta Vihje: Elementti kannattaa ruiskuttaa vedellä ennen täyttöä hiilipölyn estämiseksi. 15. Asenna uusi ilmaisimen elementti kammioon 1. Varmista, että elementti on kammion pohjalla! emprisonné se soit échappé hors d'élément). 16. Asenna uusi valkoinen elementti kammioon Kiinnitä molemmat kannet. (Kansi 1 kammioon 1 ja kansi 2 kammioon 2). Kansi 2 painaa alkoisen elementin paikoilleen kammiossa SEPREMIUM on käyttövalmis! SUOSITUS: - Seuraa päivittäin SEPREMIUM:n toiminta muutaman päivän ajan. - Kaikki elementit kannattaa vaihtaa samanaikaisesti! 5

6 HUOLTOTAULUKKO Päivä Toiminto Nimi 6
