1 MURSKAUKSEN MELUMITTAUS Kivikontie Eritasoliittymä Destia Oy Helsinki Vesa Sinervo Oy Finnrock Ab Gsm:

2 SISÄLLYS TERMIT JA NIIDEN MÄÄRITELMÄT... 1 JOHDANTO MITTAUKSEN SUORITUS Mittauspisteen sijainnit Mittausjärjestelyt MELUN ARVIOINTI MITTAUSTULOKSET YHTEENVETO JA JOHTOPÄÄTÖKSET... 9 LIITTEET

3 TERMIT JA NIIDEN MÄÄRITELMÄT Äänenpaine, p [Pa] Ääneen liittyvä hetkellisen paineen ja staattisen ilmanpaineen ero, yleensä tehollisarvo. A-painotettu äänenpaine, pa [Pa] Äänenpaine määritettynä A-taajuuspainotusta käyttäen, yleensä tehollisarvona. A-taajuuspainotus painottaa ihmisen korvalle herkimpiä keskitaajuisia ääniä. A-äänitaso Lpa Hetkellisen A-painotetun äänenpaineen tehollisarvon ja vertailu-äänenpaineen suhteen kymmenkertainen kymmenlogaritmi, I(impulse)- ja F(fast)-aikapainotuksena A-painotettu enimmäistaso Lamax [db] Tarkasteluaikana vallinnut suurin A-äänitaso määritettynä joko aikapainotuksella S, F tai I. Mittauksessa käytetty painotusta F(Fast). Ekvivalentti A-äänitaso (keskiäänitaso, ekvivalenttitaso) Laeq [db] A-painotetun äänenpaineen keskimääräistä tehollisarvoa määritetyllä ajanjaksolla (T) vastaava A-äänitaso (Laeq,t). Käytännössä se on laskennallinen äänitaso, jossa voimakkuudeltaan vaihteleva ääni on matemaattisesti muutettu voimakkuudeltaan tasaiseksi. Äänialtistustaso A-painotetun äänenpaineen tehollisarvon kertymää vastaava A-äänitaso, eli tarkasteltavan jakson aikana vallinnut keskiäänitaso normalisoituna yhteen sekuntiin.

4 1 JOHDANTO Oy Finnrock Ab on mitannut klo välisenä aikana Kivikon eritasoliittymän työmaalla suoritettavan kiviaineksen murskauksen aiheuttamaa melutasoa. Mittaukset suoritettiin kahden melulähdettä lähimmän asuinrakennuksen edustalla. Mittauspisteet sijaitsivat osoitteissa Hallainvuorentie 1 ja Kivikonkaari 49A. Mittauksen toimeksianto perustuu työmaalla suoritettavan kiviaineksen murskaamisen aiheuttaman melutason selvittämiseksi. Työmaan lähiympäristön melutasoa mitattiin murskauksen ollessa käynnissä. Mittauksen ja raportoinnin suoritti Vesa Sinervo Ins. (AMK).

2 MITTAUKSEN SUORITUS 2.1 Mittauspisteen sijainnit Mittaukset suoritettiin kohteissa Hallainvuorentie 1 ja Kivikonkaari 49A julkisivujen edustalla.

5 2 MITTAUKSEN SUORITUS 2.1 Mittauspisteen sijainnit Mittaukset suoritettiin kohteissa Hallainvuorentie 1 ja Kivikonkaari 49A julkisivujen edustalla. Mittauslaite asetettiin kolmijalalle noin 1,5 metrin korkeuteen yli 1,5 metrin päähän kiinteistön seinästä. Mittauspisteiden ja työmaan sijainnit on havainnollistettu kuvassa 1. Kuva 1. Mittauspisteiden ja työmaan sijainti.

6 2.2 Mittausjärjestelyt Mittauslaitteena käytettiin Rionin valmistamaa Sound Level Meter 28:a. Mittari on 1. luokan mittauslaite. Mittalaite kalibroitiin ennen mittausta käyttäen Pulsar Acoustic Calibrator 105:ä. Mittalaite rekisteröi halutulta jaksolta seuraavat suureet: A-maksimi- ja A-minimiäänitasot Äänialtistustaso (Lae) Ekvivalenttitaso (Laeq) Melun taajuuskaistat

7 3 MELUN ARVIOINTI Murskauksen äänet olivat kuultavissa heikosti mittauspisteessä 1. Mittauspisteessä 2 murskauksen ääni oli erotettavissa liikennemelusta. Korvakuulolla tehdyn arvioinnin perusteella murskauksen aiheuttama melu molemmissa mittauspisteissä oli pieni. Työmaan aiheuttamat suurimmat melut olivat kuormauksen aiheuttamia. Mittausten aikana mittauspisteessä 2 merkittävää taustamelua aiheutti ohi ajava liikenne.

8 4 MITTAUSTULOKSET Molemmissa mittauspisteissä mittaukset suoritettiin rekisteröimällä 15 minuutin jakso. Mittausjaksojen tulokset on esitetty liitteissä 1 2. Kiviaineksen murskaus oli käynnissä työmaalla koko mittausjakson ajan. Taulukossa 1 on lueteltu mittauspisteittäin mittausjakson ekvivalenttitasot ja huippuarvot. Työmaan aiheuttamat melutasot ja tilojen taustamelutasot on esitetty erikseen. Taulukko 1. Mittauspisteiden tulokset. Mittauspisteen sijainti Mittausaika LAeq LAFmax mitt. Hallainvuorentie 1 12:47-13:02 56,4 63,0 (kuormaus) Kivikonkaari 49A 13:20 13:35 65,4 75,1 (kuormaus)

9 5 YHTEENVETO JA JOHTOPÄÄTÖKSET Oy Finnrock Ab on suorittanut klo melumittauksen Kivikon eritasoliittymän työmaan lähiympäristössä. Mittauksen tarkoituksena oli selvittää työmaalla suoritettavan murskauksen aiheuttama melutaso lähimmissä asuinkiinteistöissä. Kiviaineksen murskaus oli käynnissä työmaalla koko mittausjakson ajan. Hallainvuorentie 1 mittauspisteessä murskauksen aikainen keskiäänitaso oli 56,4 db. Havainnoinnin perusteella murskan aiheuttama melu on heikosti eroteltavissa liikennemelusta. Kivikonkaari 49A mittauspisteessä murskauksen aikainen keskiäänitaso oli 65,4 db. Murskan ääni oli havaittavissa silloin kun lähitiellä ei ollut taustamelua aiheuttavaa liikennettä Oy Finnrock Ab, Vesa Sinervo Ins. (AMK)

Matinkylän Metrokeskus 5.12.2013 NCC Rakennus Oy Melumittauspöytäkirja Liite 1 Mittaajat Vesa Sinervo Ins.

Pulsar acoustic calibrator 105 Mittausajankohta 5.12.2013 Mittausasetukset Taajuusp.

Lämpötila C 1 Mittauspisteen ja melulähteen etäisyys n. 200 m Mittauspiste kartalla Ilmanpaine (hpa) 988.

Tummennettuja alueita ei ole otettu huomioon LAeq laskussa Mittausjakson Laeq (db) 56.

10 Matinkylän Metrokeskus NCC Rakennus Oy Melumittauspöytäkirja Liite 1 Mittaajat Vesa Sinervo Ins.(AMK) Mittausosoite MP1 Hallainvuorentie 1 Mittauslaite Rion NA-28 Mittauspaikka Kiinteistön edusta Laitteen kalibrointi Pulsar acoustic calibrator 105 Mittausajankohta Mittausasetukset Taajuusp. A, Aikavakio F, 100ms Mitattava melu Murskaus Taustamelulähteet Säätila pilvetön Kiviaineksen murskaus, liikennemelu Lämpötila C 1 Mittauspisteen ja melulähteen etäisyys n. 200 m Mittauspiste kartalla Ilmanpaine (hpa) Ilmankosteus % 89 Tuulen suunta Tuulen nopeus (m/s) 5 Valokuvat mittauspisteestä lounas Mittausjaksokuvaaja Tummennettuja alueita ei ole otettu huomioon LAeq laskussa Mittausjakson Laeq (db) 56.4 Taajuusjakauma (mittausjakson) Työvaiheen Laeq (db) 56.4 Melun kapeakaistaisuus Melun impulssimaisuus Kommentit: Kuvaajassa esiintyvät melutasovaihtelut ovat peräisin työmaalla suoritettavasta kiviaineksen murskauksesta sekä liikennemelusta. ei ei

Matinkylän Metrokeskus 5.12.2013 NCC Rakennus Oy Melumittauspöytäkirja Liite 2 Mittaajat Vesa Sinervo Ins.

acoustic calibrator 105 Mittausajankohta 5.12.2013 Mittausasetukset Taajuusp.

Lämpötila C 1 Mittauspisteen ja melulähteen etäisyys n. 150 m Mittauspiste kartalla Ilmanpaine (hpa) 988.

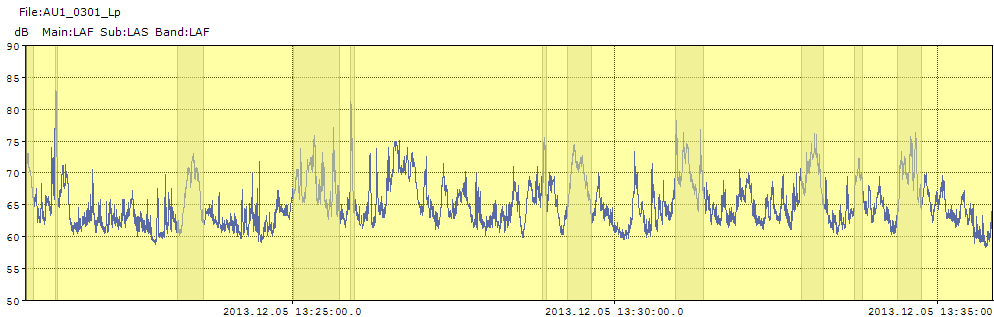

alueita ei ole otettu huomioon LAeq laskussa Kuorman purkua työmaalla Mittausjakson Laeq (db) 65.

11 Matinkylän Metrokeskus NCC Rakennus Oy Melumittauspöytäkirja Liite 2 Mittaajat Vesa Sinervo Ins.(AMK) Mittausosoite MP2 Kivikonkaari 49A Mittauslaite Rion NA-28 Mittauspaikka Kiinteistön edusta Laitteen kalibrointi Pulsar acoustic calibrator 105 Mittausajankohta Mittausasetukset Taajuusp. A, Aikavakio F, 100ms Mitattava melu Murskaus Taustamelulähteet Säätila pilvetön Kiviaineksen murskaus, liikennemelu Lämpötila C 1 Mittauspisteen ja melulähteen etäisyys n. 150 m Mittauspiste kartalla Ilmanpaine (hpa) Ilmankosteus % 89 Tuulen suunta Tuulen nopeus (m/s) 5 Valokuvat mittauspisteestä lounas Mittausjaksokuvaaja Tummennettuja alueita ei ole otettu huomioon LAeq laskussa Kuorman purkua työmaalla Mittausjakson Laeq (db) 65.4 Taajuusjakauma (mittausjakson) Työvaiheen Laeq (db) 65.4 Melun kapeakaistaisuus Melun impulssimaisuus Kommentit: Kuvaajassa esiintyvät melutasovaihtelut ovat peräisin työmaalla suoritettavasta kiviaineksen murskauksesta sekä liikennemelusta. ei ei
