1 Vastaanottaja Pyhärannan kunta, rakennusvalvonta Pajamäentie PYHÄRANTA Olli Lahtonen olli.lahtonen@pyharanta.fi Asiakirjatyyppi Melumittausraportti Päivämäärä Viite PÄIVÄKODIN LEIKKIPIHAN TIELIIKEN- NEMELUMITTAUKSET, PYHÄRANTA

2 PÄIVÄKODIN LEIKKIPIHAN TIELIIKENNEMELUMITTAUKSET, PYHÄRANTA Päivämäärä Laatija Tarkastaja Oskari Mäkelä Jari Hosiokangas Viite Ramboll Pakkahuoneenaukio TAMPERE

3 SISÄLTÖ TIIVISTELMÄ 4 1. JOHDANTO 1 2. YMPÄRISTÖMELUN OHJEARVOT 1 3. MITTAUSTEN SUORITTAMINEN Mittausmenettely Mittalaitteet ja kalibroinnit Sääolosuhteet Mittausepävarmuus Poikkeamat 4 4. MITTAUSTULOKSET 4 5. JOHTOPÄÄTELMÄT 4 LIITTEET 5 LIITTEET 1. Melumittauspöytäkirja (1 kpl) Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

4 Akkreditoidut suureet ja mittausalueet Tieliikennemelun mittaukset ulkona ohjeen Tieliikennemelun mittaaminen, Ympäristöministeriö, Ympäristöopas 15/1996 mukaisesti Äänitason mittaukset ohjeen Ympäristömelun mittaaminen, Ympäristöministeriö, Ympäristöopas 1/1995 mukaisesti Tilaaja: Pyhärannan kunta, rakennusvalvonta Aika: Mittausajankohta Mittaajat: Ramboll Finland Oy Oskari Mäkelä TIIVISTELMÄ Ramboll Finland Oy on suorittanut tieliikennemelumittaukset päiväkodin leikkipihalla Pyhärannassa osoitteessa Lemmenkuja 4. Saatua mittaustulosta on verrattu valtioneuvoston päätöksen (VNp 993/1992) mukaisiin melun yleisiin ohjearvoihin. Vuoden 2018 liikennemäärään ajallisesti laajennettu päiväajan mittaustulos on 55 db, joka on mittausepävarmuus ±2 db huomioiden yhtä suuri kuin päiväajan ohjearvo 55 db. Yöajan tulos 48 db on mittausepävarmuus ±2 db huomioiden korkeintaan yhtä suuri, kuin yöajan ohjearvo 50 db. Valtioneuvoston päätöksen mukaan ohjearvot eivät saa ylittyä, joten tulosten voidaan todeta täyttävän ohjearvovaatimukset. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

5 1 1. JOHDANTO Ramboll Finland Oy on suorittanut tieliikennemelumittaukset päiväkodin leikkipihalta Pyhärannassa osoitteessa Lemmenkuja 4. Melumittaukset on tehty Pyhärannan kunnan rakennusvalvonnan toimeksiannosta. Tilaajan yhteyshenkilönä on ollut Olli Lahtonen. Mittaukset suoritti Ramboll Finland Oy, jossa työstä on vastannut projektipäällikkö ins. (AMK) Timo Korkee. Mittaukset on tehnyt ja raportoinnissa avustanut ins. (AMK) Oskari Mäkelä. 2. YMPÄRISTÖMELUN OHJEARVOT Ympäristömelun kuvaamiseen käytetään yleisimmin keskiäänitasoa L Aeq (ekvivalenttitasoa), jossa hetkittäiset äänen voimakkuuden vaihtelut on tasoitettu ja erikorkuiset osaäänet painotettu korvan herkkyyttä vastaavalla tavalla (ns. A-painotus). Vuonna 1992 on annettu Valtioneuvoston päätös (VNp 993/1992), jossa on esitetty yleiset melutason ohjearvot pitkän ajan ekvivalenttitasoina. Ohjearvoja sovelletaan meluhaittojen ehkäisemiseksi ja viihtyisyyden turvaamiseksi maankäytön, liikenteen ja rakentamisen suunnittelussa sekä rakentamisen lupamenettelyssä Valtioneuvoston päätöksen mukaiset melun yleiset ohjearvot on esitetty taulukossa 2.1. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

6 2 Taulukko 2.1. Valtioneuvoston päätöksen 993/92 mukaiset melutason ohjearvot Melun A-painotettu keskiäänitaso (ekvivalenttitaso), LAeq, enintään Päivällä klo 7-22 Yöllä klo 22-7 ULKONA Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet 1) 2) 55 db 50 / 45 db Loma-asumiseen käytettävät alueet, leirintäalueet, virkistysalueet taajamien ulkopuolella ja luonnonsuojelualueet 45 db 40 db 3) 4) SISÄLLÄ Asuin-, potilas- ja majoitushuoneet 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuoneet 45 db - 1) Uusilla asuinalueilla melutason yöohjearvo on 45 db. 2) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. 3) Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei käytetä oleskeluun tai luonnon havainnointiin yöllä. 4) Loma-asumiseen käytettävillä alueilla taajamassa voidaan soveltaa asumiseen käytettävien alueiden ohjearvoja Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

7 3 3. MITTAUSTEN SUORITTAMINEN Ramboll Finland Oy, Ilmanlaatu ja melu, on FINAS-akkreditointipalvelun akkreditoima testauslaboratorio T302, akkreditointivaatimus on SFS-EN ISO/IEC 17025:2005. Pätevyysalue kattaa tieliikennemelun mittaukset sisällä tai ulkona ohjeen Tieliikennemelun mittaaminen, Ympäristöministeriö, Ympäristöopas 15/1996 mukaisesti sekä ympäristömelun mittaukset ohjeen Ympäristömelun mittaaminen, Ympäristöministeriö, Ympäristöopas 1/1995 mukaisesti. Lausunnot eivät kuulu akkreditoinnin piiriin. 3.1 Mittausmenettely Tieliikennemelumittaus tehtiin Ympäristöministeriön julkaiseman Tieliikennemelun mittaaminen oppaan (Ympäristöopas 15/96) mukaisesti ns. lyhytaikaisena mittauksena Mittaajana toimi ins. (AMK) Oskari Mäkelä. Mittaaja suoritti mittausjakson aikasen liikenteenlaskennan. Liikennelaskennan avulla selvitettiin mittausjakson aikaisen ohiajoliikenteen määrä ja jakauma. Mittaustulos muutettiin koko vuorokauden päivä- ja yöajan tulokseksi siten, että mittausjakson liikennettä verrattiin vuoden 2018 keskivuorokausiliikenteeseen (KVL) ja keskimääräiseen raskaan liikenteen määrään (Väyläviraston liikennemääräkartat, 2019) ja tulokseen tehtiin tätä vastaava korjaus mittausohjeessa annettujen laskentakaavojen perusteella. Päivä- ja yöajan keskiäänitason määrittämiseksi liikennevirran oletettiin tieosuudella noudattavan Suomessa yleistä aikajakaumaa, jossa 90 % liikennesuoritteesta tapahtuu päiväaikaan, klo Mittalaitteet ja kalibroinnit Mittauksessa käytettiin tarkkuusluokan 1 vaatimukset täyttävää tarkkuusäänitasomittaria Rion NL-32 (laitetunnus RA-013-RIO). Melumittari kalibroitiin Norsonic Nor1251 -vakioäänilähteillä (laitetunnus RA-003-NOR), joka antaa 114 db vakioäänitason 1000 Hz taajuudella. Melumittari oli mittauksen aikana sijoitettuna jalustalle 1,5 m korkeudelle maasta. Mikrofoni oli varustettu tuulisuojalla. 3.3 Sääolosuhteet Ympäristöministeriön vuonna 1996 julkaisema tieliikennemelun mittausohje asettaa vaatimuksia mm. mittausajankohdan säätilalle. Mittausohjeen mukaan melumittauksia voidaan tehdä metrin mittausetäisyyksillä, kun tuulen suunta on melulähteestä mittauspisteeseen päin (±45 sektorissa) nopeudella 1-5 m/s. Jos mittausetäisyys on alle 30 m, mittaukset suositellaan tehtäväksi tyynellä säällä tai kun tuulen nopeus 2 m korkeudella on korkeintaan 5 m/s. Ajoradan pinta tulee olla kuiva mittausten aikana. Yli 150 m mittausetäisyyksiä tulee välttää sääolosuhteiden aiheuttaman epävarmuuden liiallisen kasvun takia. Epävarmuutta voidaan pienentää lisäämällä mittausohjeen mukaisessa säätilassa suoritettujen mittausten lukumäärää. Mittauksen aikainen säätila havainnoitiin mittauspisteessä sekä Ilmatieteen laitoksen sääasemalta (Rauma, Kylmäpihlaja). Mittausjakson aikainen säätila on kirjattu liitteenä oleviin melumittauspöytäkirjoihin. Lähimmän sääaseman säähavainnot poikkesivat merkittävästi mittauspisteellä tehdyistä havainnoista. Varsinkin tuulen nopeus oli Rauman Kylmäpihlajassa suurempi, kuin mittauspaikalla sillä se sijaitsee n. 9 km etäisyydellä mantereesta saaressa. Lisäksi Ilmatieteen laitoksen ilmoittama tuulilukema on annettu 10 m korkeudelle, joka on tyypillisesti suurempi, kuin tuulen nopeus 2 m korkeudella. Mittauksen aikana vallitsi lounaistuuli voimakkuudeltaan n. 2-3 m/s. Lämpötila oli n. 12 C ja taivas oli puolipilvinen. Sääolosuhdevaatimus täyttyi koko mittausjakson ajan. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

8 4 3.4 Mittausepävarmuus Mittausten epävarmuus on määritetty ympäristöministeriön ohjeen 1/1995 "Ympäristömelun mittaaminen" liitteessä B "luotettavuusarvio" mukaisesti. Mittauspistekohtainen mittausepävarmuus on esitetty liitteinä olevissa mittauspöytäkirjoissa. Mittaustuloksen voidaan katsoa ylittävän ohjearvon luotettavasti vasta sitten, jos ohjearvo ylittyy vielä, kun mittaustuloksesta vähennetään sen epävarmuus. Vastaavasti ohjearvo alittuu luotettavasti vasta sitten, kun ohjearvo alittuu vielä, kun mittaustulokseen lisätään sen epävarmuus. 3.5 Poikkeamat Mittauksista ei kirjattu poikkeamia. 4. MITTAUSTULOKSET Mittauksen aikainen lyhyen ajanjakson liikennemäärä ei vastaa keskimääräistä liikennemäärää eikä mittaustulos kuvaa tällöin suoraan ohjearvoihin verrattavissa olevaa pitkän aikavälin keskiäänitasoa. Mittaustulos on muunnettu kuvaamaan pitkän aikavälin keskiäänitasoa ympäristöministeriön Tieliikennemelun mittausohjeen mukaisella laskukaavalla (ns. ajallinen laajennus). Mittaustulosten ajallinen laajennus on tehty nykytilanteen päivä- ja yöajan liikennemäärille (vuoden 2018 liikenteelle, lähde: Väylävirasto). Mittauspisteen kohdalla vuoden 2018 keskivuorokausiliikenne valtatiellä 8 on 7225 ajoneuvoa, raskaiden ajoneuvojen osuus 10,5 % ja nopeusrajoitus 100 km/h. Mittaustulos on esitetty taulukossa 4.1. Mittauksesta tehty melumittauspöytäkirja on esitetty liitteenä. Taulukossa on esitetty mitattu ja ajallisesti laajennetut tulokset. Tulosten vertailu ohjearvoihin tehdään vain ajallisesti laajennettujen tulosten osalta. Hoito- ja oppilaitoksille annettu päivämelun (L Aeq 7-22) ohjearvoraja on 55 db. Yömelun (L Aeq 22-7) ohjearvoraja on 50 db, jota sovelletaan hoitolaitoksille. Mittausepävarmuus tulee huomioida verrattaessa tulosta ohjearvoon. Taulukko 4.1. Mitattu ja muunnetut mittaustulokset Mittauspiste Kiinteistötunnus Mitattu LAeq LAeq2018, päivä Ajallinen laajennus, yö LAeq2018, yö Ajallinen laajennus,päivä Epävarmuus db db db ± JOHTOPÄÄTELMÄT Ramboll Finland Oy on suorittanut tieliikennemelumittaukset päiväkodin leikkipihalta Pyhärannassa osoitteessa Lemmenkuja 4. Saatua mittaustulosta on verrattu valtioneuvoston päätöksen (VNp 993/1992) mukaisiin melun yleisiin ohjearvoihin. Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

9 5 Vuoden 2018 liikennemäärillä ajallisesti laajennettu päiväajan mittaustulos 55 db on mittausepävarmuus ±2 db huomioiden yhtä suuri, kuin päiväajan ohjearvo 55 db. Yöajan tulos 48 db on mittausepävarmuus ±2 db huomioiden korkeintaan yhtä suuri, kuin yöajan ohjearvo 50 db. Valtioneuvoston päätöksen mukaan ohjearvot eivät saa ylittyä, joten tulosten voidaan todeta täyttävän ohjearvovaatimukset. Tampereella 12. päivänä kesäkuuta 2019 RAMBOLL FINLAND OY Jari Hosiokangas Ryhmäpäällikkö Oskari Mäkelä Suunnittelija LIITTEET Liite 1. Melumittauspöytäkirja 1 kpl Tämän todistuksen osittainen julkaiseminen on sallittu vain asianomaisen testauslaboratorion antaman kirjallisen luvan perusteella. Testaustulokset pätevät ainoastaan testatuille suureille.

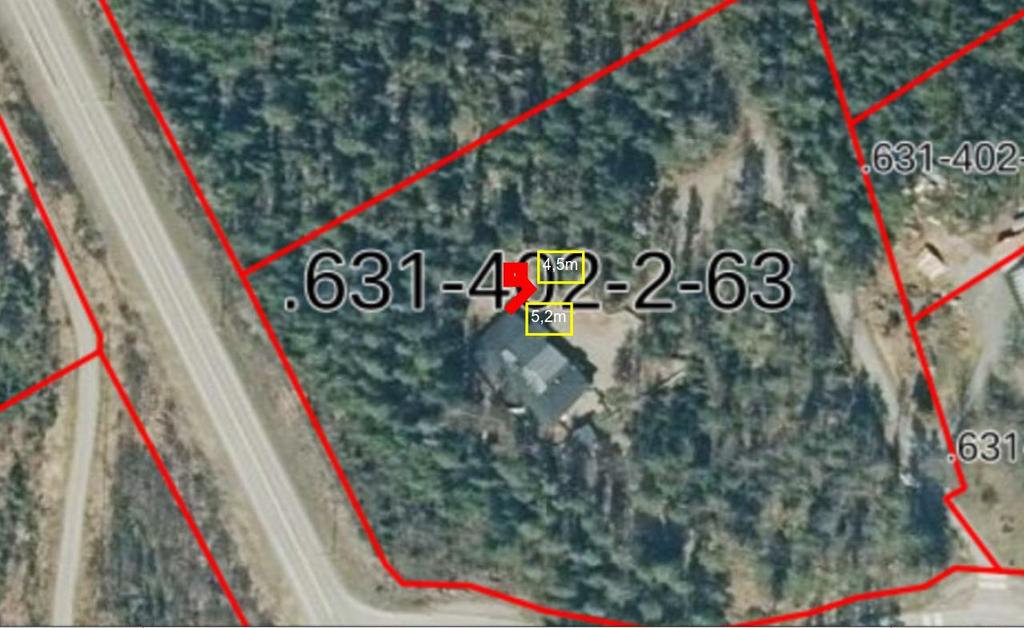

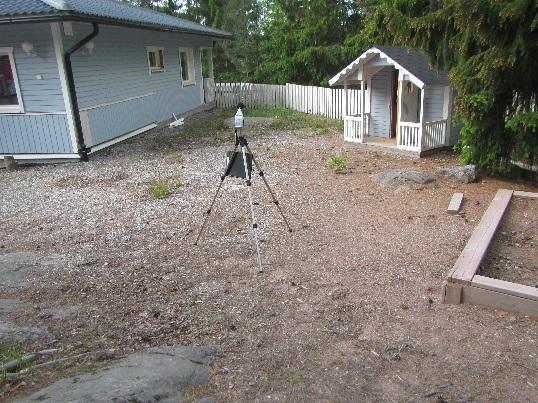

10 Pyhärannnan kunta LIITE 1 (1/1) Päiväkodin leikkipihan tieliikennemelumittaukset Melumittauspöytäkirja OMAK Mittauspisteen nro: MP. 1 päiväkodin leikkipiha Mittaaja: Oskari Mäkelä Osoite: Lemmenkuja 4, Pyhäranta Mittauspäivä: Aloitusaika: 9:50 Lopetusaika: 10:41 Etäisyys tiehen: n. 65 m tien reunaan Laitteisto: Rion NL-32 (RA-013-RIO), tuulisuoja, jalusta Kalibrointi: 114 db Norsonic 1251 (RA-003-NOR) Menettely: Aikavakio F, taajuuspainotus A, tallennusväli 1 s Mikrofonin korkeus maasta 1,5 m Valokuva mittauspaikalta: Mittauspiste kartalla: Kuvaukset: Tien tiedot Valtatie 8, kuiva tienpinta, 1+1 kaistaa, asfaltoitu tienpinta, kunto normaali Mittauspaikka Mittauspiste päiväkodin leikkipihalla. Mittauspisteen ja tien välissä kasvillisuutta. Päiväkoti on mäen päällä. Meluntorjunta - Häiriöäänet Ei merkittäviä häiriöääniä mittausjakson aikana Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys Säätieto: Ilmatieteen laitos [ C] [hpa] [%] [ ] [m/s] Rauma, Kylmäpihlaja /8 Mittaajan havainnoima /8 Mittausohjeen mukaiset sääolot Liikenteen lähtötiedot: Mittaustulokset: Mittausajan liikenne Laskennalliset liikennemäärät Kevyet 258 ajon. Kevyet Raskaat Raskaat 51 ajon. KVL ajon./vrk Nopeusraj. 100 km/h Nopeus km/h Mitattu LAeq (db) 55 Sisältää kaiken mittausjakson äänen Laskennassa käytettävä LAeq (db) 55 Vähennetty mahdolliset häiriöäänet ja seinäheijastus Mittauksen epävarmuustaso (± db) 2 Etäisyyden, sääolojen ja mittarivirheen aiheuttama epävarmuus Laskennalliset tulokset (Laajennus Ympäristöoppaan 15/ mukaan): Nykytilanne KVL v L Aeq db L Aeq db Kuvaaja äänitason vaihtelusta mittausaikana: 70 äänitaso äänitaso 60 db :50:00 9:51:00 9:52:00 9:53:00 9:54:00 9:55:00 9:56:00 9:57:00 9:58:00 9:59:00 10:00:00 10:01:00 10:02:00 10:03:00 10:04:00 10:05:00 10:06:00 10:07:00 10:08:00 10:09:00 10:10:00 10:11:00 10:12:00 10:13:00 10:14:00 10:15:00 10:16:00 10:17:00 10:18:00 10:19:00 10:20:00 10:21:00 10:22:00 10:23:00 10:24:00 10:25:00 10:26:00 10:27:00 10:28:00 10:29:00 10:30:00 10:31:00 10:32:00 10:33:00 10:34:00 10:35:00 10:36:00 10:37:00 10:38:00 10:39:00 10:40:00 10:41:00 aika
