POHJOISJÄRVEN OSAYLEISKAAVA KEURUU MELUMITTAUKSET. Vastaanottaja Keuruun kaupunki. Asiakirjatyyppi Raportti. Päivämäärä

Transkriptio

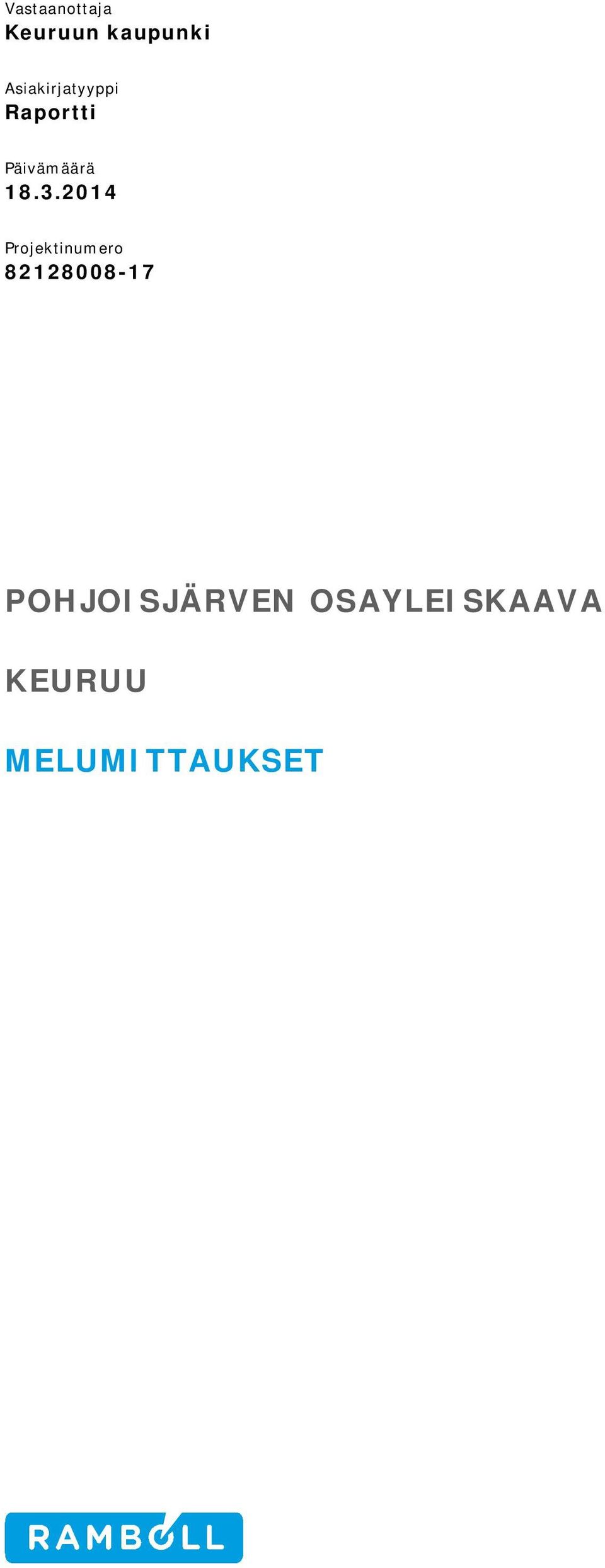

1 Vastaanottaja Keuruun kaupunki Asiakirjatyyppi Raportti Päivämäärä Projektinumero POHJOISJÄRVEN OSAYLEISKAAVA KEURUU MELUMITTAUKSET

2 POHJOISJÄRVEN OSAYLEISKAAVA KEURUU Päivämäärä Laatija Tarkastaja Aura Salmela Timo Korkee Viite Ramboll Pakkahuoneenaukio 2 PL TAMPERE T F

3 MELUMITTAUKSET SISÄLTÖ 1. Johdanto 1 2. Yleistä Mittauspisteen sijainti Mittausajan säätila Mittausajankohdan valinta Mittauslaitteisto Mittausmenettely 3 3. Melutason ohjearvot 3 4. Mittaustulokset Ajallinen laajentaminen 4 5. Johtopäätökset 4 LÄHTEET 5 LIITTEET 5

4 MELUMITTAUKSET 1 1. JOHDANTO Keuruun Pohjoisjärven kyläalueelle on vireillä osayleiskaava. Suunnittelualue sijaitsee noin 5 kilometrin päässä Keuruun keskustasta kaakkoon. Suunnittelualueella on jo nykyistä asutusta ja alueen länsiosan halki kulkee Mäntäntie. Tämän työn tarkoituksena on arvioida Mäntäntiestä aiheutuvat melutasot kaavoituskohteessa ja tarvittaessa antaa ohjeet melun huomioimiseksi kaavassa. Selvitysalueen sijainti esitetään kuvassa 1.1. Kuva 1.1 Kaava-alueen sijainti ( Maanmittauslaitos) Työn on tilannut Keuruun kaupunki, yhteyshenkilönään kaavoitusjohtaja Timo Määttä. Ramboll Finland Oy:ssä työstä on vastannut ins. (AMK) Timo Korkee. Melumittaukset on tehnyt ins. (AMK) Aura Salmela.

5 MELUMITTAUKSET 2 2. YLEISTÄ 2.1 Mittauspisteen sijainti Mittauspisteen sijainti esitetään kuvassa 2.1 Kuva 2.1. Mittauspisteen sijainti ( Maanmittauslaitos) 2.2 Mittausajan säätila Mittauksen aikainen säätila havainnoitiin mittauspisteessä sekä varmennettiin siirrettävältä Davis Vantage Pro 2 sääasemalta sekä lähimmältä sääasemalta. Lämpötila mittausajankohtana oli 6 C, paine 1006 hpa, kosteus 69 % ja tuulen suunta lounaasta nopeudella 1,3 m/s. Pilvisyys oli 1/ Mittausajankohdan valinta Sopivaa mittausajankohtaa seurattiin etukäteen Ilmatieteen laitoksen sääennusteiden avulla. Tavoitteena oli toteuttaa mittaukset sellaisena ajankohtana, jolloin alueella vallitsee Ympäristöministeriön mittausohjeen 1/1995 mukaiset sääolot erityisesti tuulen suunnan suhteen (tuulen nopeus alle 5 m/s, suunta 45-asteen sektorissa melulähteestä mittauspisteisiin päin, ei sadetta).

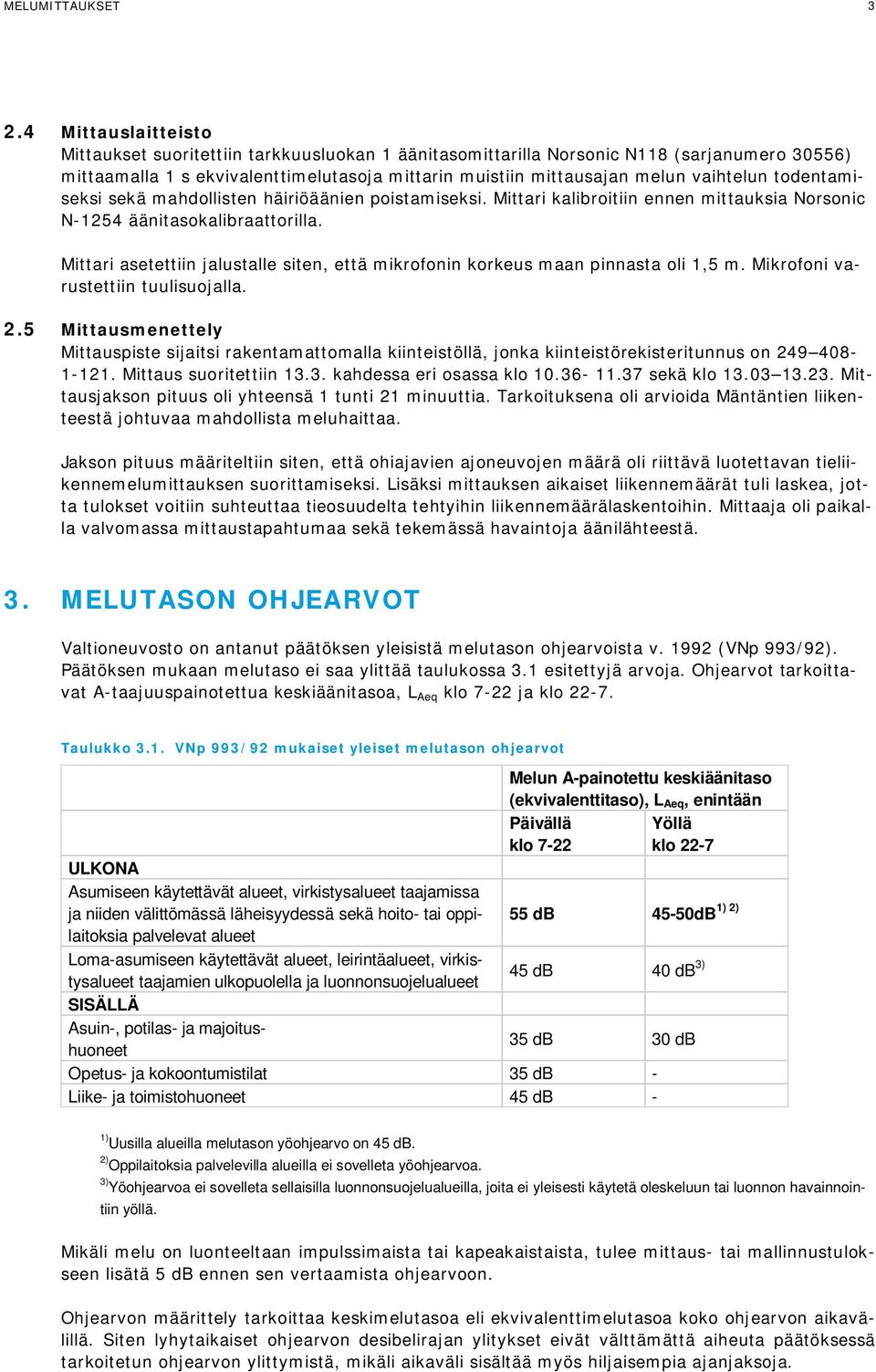

6 MELUMITTAUKSET Mittauslaitteisto Mittaukset suoritettiin tarkkuusluokan 1 äänitasomittarilla Norsonic N118 (sarjanumero 30556) mittaamalla 1 s ekvivalenttimelutasoja mittarin muistiin mittausajan melun vaihtelun todentamiseksi sekä mahdollisten häiriöäänien poistamiseksi. Mittari kalibroitiin ennen mittauksia Norsonic N-1254 äänitasokalibraattorilla. Mittari asetettiin jalustalle siten, että mikrofonin korkeus maan pinnasta oli 1,5 m. Mikrofoni varustettiin tuulisuojalla. 2.5 Mittausmenettely Mittauspiste sijaitsi rakentamattomalla kiinteistöllä, jonka kiinteistörekisteritunnus on Mittaus suoritettiin kahdessa eri osassa klo sekä klo Mittausjakson pituus oli yhteensä 1 tunti 21 minuuttia. Tarkoituksena oli arvioida Mäntäntien liikenteestä johtuvaa mahdollista meluhaittaa. Jakson pituus määriteltiin siten, että ohiajavien ajoneuvojen määrä oli riittävä luotettavan tieliikennemelumittauksen suorittamiseksi. Lisäksi mittauksen aikaiset liikennemäärät tuli laskea, jotta tulokset voitiin suhteuttaa tieosuudelta tehtyihin liikennemäärälaskentoihin. Mittaaja oli paikalla valvomassa mittaustapahtumaa sekä tekemässä havaintoja äänilähteestä. 3. MELUTASON OHJEARVOT Valtioneuvosto on antanut päätöksen yleisistä melutason ohjearvoista v (VNp 993/92). Päätöksen mukaan melutaso ei saa ylittää taulukossa 3.1 esitettyjä arvoja. Ohjearvot tarkoittavat A-taajuuspainotettua keskiäänitasoa, L Aeq klo 7-22 ja klo Taulukko 3.1. VNp 993/92 mukaiset yleiset melutason ohjearvot ULKONA Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Loma-asumiseen käytettävät alueet, leirintäalueet, virkistysalueet taajamien ulkopuolella ja luonnonsuojelualueet SISÄLLÄ Asuin-, potilas- ja majoitushuoneet Melun A-painotettu keskiäänitaso (ekvivalenttitaso), L Aeq, enintään Päivällä Yöllä klo 7-22 klo ) 2) 55 db 45-50dB 45 db 40 db 3) 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuoneet 45 db - 1) Uusilla alueilla melutason yöohjearvo on 45 db. 2) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. 3) Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä. Mikäli melu on luonteeltaan impulssimaista tai kapeakaistaista, tulee mittaus- tai mallinnustulokseen lisätä 5 db ennen sen vertaamista ohjearvoon. Ohjearvon määrittely tarkoittaa keskimelutasoa eli ekvivalenttimelutasoa koko ohjearvon aikavälillä. Siten lyhytaikaiset ohjearvon desibelirajan ylitykset eivät välttämättä aiheuta päätöksessä tarkoitetun ohjearvon ylittymistä, mikäli aikaväli sisältää myös hiljaisempia ajanjaksoja.

7 MELUMITTAUKSET 4 4. MITTAUSTULOKSET Melumittauksen tulokset esitetään taulukossa 4.1. Tarkempi mittauspöytäkirja esitetään liitteessä 1. Mittaajan kuulohavaintojen perusteella mittauspisteeseen kuuluneet äänet olivat tavanomaista liikennemelua, mikä ei sisällä impulssimaisia tai kapeakaistaisia komponentteja. Taulukko 4.1. Mittaustulokset Mittaus- Mittaustulos piste LAeq, db Mittausepävarmuus, db Huomiot MP1 50,5 ±2 kahden mittauksen keskiarvo 4.1 Ajallinen laajentaminen Mittausten aikaiset lyhyiden jaksojen liikennemäärät eivät välttämättä vastaa keskimääräisiä liikennemääriä eikä mittaustulos täten kuvaa ohjearvoihin verrattavissa olevia pitkän aikavälin keskiäänitasoja. Mittaustulos on muunnettavissa kuvaamaan pitkän aikavälin keskiäänitasoja (ns. ajallinen laajennus). Muunnos tehtiin Tiehallinnon Tieliikennemelun mittaaminen-opas (1993) mukaisella laskukaavalla. Taulukko Mittaustulosten ajallinen laajentaminen Piste Mittaustulos LAeq, db Tieliikennerekisteri KVL 2013 mukaan Mittauksen mukainen liikenne Korjaukset, db Ajallisesti laajennettu tulos, db ajon./h Rs-% ajon./h Rs-% ajon./h Rs-% MP1 50, , ,2 0,1-0,3 50,3 5. JOHTOPÄÄTÖKSET Mittaukset suoritettiin Mittaukset tehtiin Ympäristöministeriön Ympäristöopas 15: Tieliikennemelun mittaaminen (1996) mukaan. Sekä mitattu että muunnettu tulos alittaa ohjearvolukeman mitatussa kohteessa. Mitattu tulos kuvaa vain ko. lyhyen mittaushetken tilannetta. Muunnetut mittaustulokset kuvaavat ko. vuoden/ vuorokaudenajan keskimääräisen liikenteen synnyttämää melua mittausajankohdan mukaisissa olosuhteissa. Mittauspisteen mittaustuloksen epävarmuus on ± 2 db. Epävarmuuden määritykseen on käytetty mittausohjeen 1/1995 mukaista menetelmää, jossa mittausepävarmuutta on käsitelty 90 % riskitasolla. Suurin epävarmuuteen vaikuttava tekijä on mittarin ja melulähteen välinen etäisyys. Mittaustuloksen voidaan katsoa alittavan ohjearvon luotettavasti vasta sitten, jos ohjearvo alittuu vielä kun mittaustulokseen lisätään sen epävarmuus. Mittaukset suoritettiin ajankohtana, jolloin puissa ei ollut juurikaan lehtiä ja autoissa oli talvirenkaat. Nastarengaskaudella mitattujen melutasojen voidaan arvioida olevan n. 1 db korkeampia kuin koko vuoden keskimääräisten melutasojen. Sääolosuhteet olivat mittausajankohtana mittausohjeen mukaiset. Pisteessä mitattiin keskiäänitasoksi 50,5 db. Mittausjakson aikana Mäntäntiellä kulki yhteensä 194 ajoneuvoa, joista 14 luokitellaan raskaiksi ajoneuvoiksi.

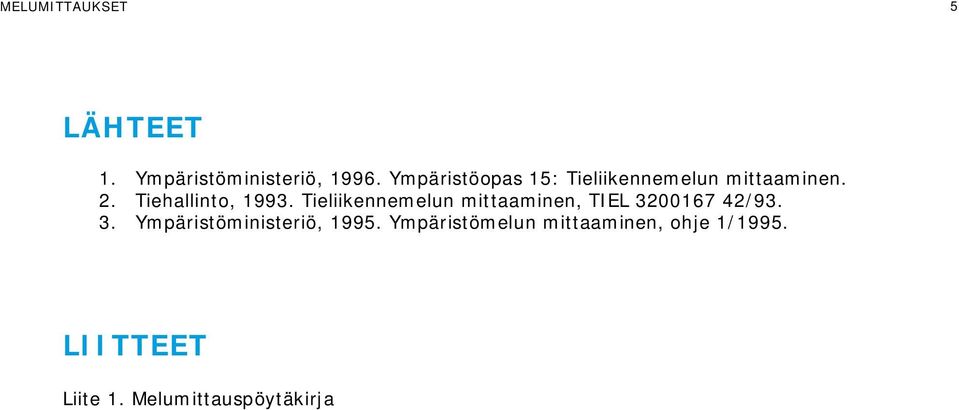

8 MELUMITTAUKSET 5 LÄHTEET 1. Ympäristöministeriö, Ympäristöopas 15: Tieliikennemelun mittaaminen. 2. Tiehallinto, Tieliikennemelun mittaaminen, TIEL / Ympäristöministeriö, Ympäristömelun mittaaminen, ohje 1/1995. LIITTEET Liite 1. Melumittauspöytäkirja

9 LIITE 1 MITTAUSPÖYTÄKIRJA 1-1

10 Pohjoisjärven osayleiskaava Keuruu Ympäristömelumittauspöytäkirja LIITE (1/1) AURAS Ajankohta: Mitattava kohde: Mittauspaikka: Etäisyys kohteeseen: Valokuva mittauspaikalta: & Mäntäntie Pohjoisjärvi (kiinteistö ) , (ETRS89-TM35Fin) 80 m Mittaaja: Laitteisto: Kalibrointi: Menettely: Aura Salmela Mittauspiste kartalla: Norsonic 118 (sarjanumero 30556), tuulisuoja, jalusta & 13.03, 114,0 db (Nor 1181 kalibraattorilla) Aikavakio F, taajuuspainotus A, tallennusväli 1 s Mikrofonin korkeus maasta 1,5 m Mittauspiste Mittausolosuhteiden kuvaus: Mäntäntien äänet kuuluvat selkeästi. Ympärillä runsaasti puita sekä lintuja. Mittauspisteen eteläpuolella kulkee lisäksi Koskenpääntie, jonka liikenne mahdollisesti vaikuttaa mittattuihin keskiäänitasoihin. Säätila: Ilma Tuuli Lämpötila Ilmanpaine Ilmankosteus Suunta Nopeus Pilvisyys [ C] [hpa] [%] [ ] [m/s] ,3 1/8 Mittausohjeen mukaiset sääolot Mittaustulokset: Mitattu keskiäänitaso (LAeq, db) Häiriökorjattu keskiäänitaso (LAeq, db) Ohjearvoon verrattava keskiäänitaso (LAeq, db) 50,5 Koko mittausjakson keskiäänitaso 50,5 Mahdollisten häiriöäänien vaikutus poistettu 50,5 Mittauksen epävarmuustaso: ± 2 db Mittarin ja etäisyyden aiheuttama epävarmuus Kuvaaja äänitason vaihtelusta mittausaikana: LAeq (db) Mittaus 1 Mittaus :36:00 10:46:00 10:56:00 11:06:00 11:16:00 11:26:00 11:36:00 13:11:43 13:21:43 Aika
