1 YIT Rakennus Oy KOIRASAARENTIE 2 HOPEALAAKSON ALUE HELSINKI Meluntorjuntasuunnitelma Insinööritoimisto POHJATEKNIIKKA OY Nuijamiestentie 5 B, Helsinki, Puh. (09) , Fax (09) Suunnittelu- ja konsulttitoimistojen liitto SKOL ry:n jäsen

2 SISÄLLYSLUETTELO 1 JOHDANTO MELUN OHJEARVOT MELULÄHDEMITTAUKSET MELUN LASKENTA TULOKSET YHTEENVETO JA JOHTOPÄÄTÖKSET... VIRHE. KIRJANMERKKIÄ EI OLE MÄÄRITETTY. LIITTEET: 1. Melumittauspisteet kartta 2. Mittauspöytäkirja 3. Certificate of calibration and Conformance CAL200 Sound level meter Class 1 NL Tutkimusselostus Dino Mittauspöytakirja Keha III 6. RammerHammers äänitaso

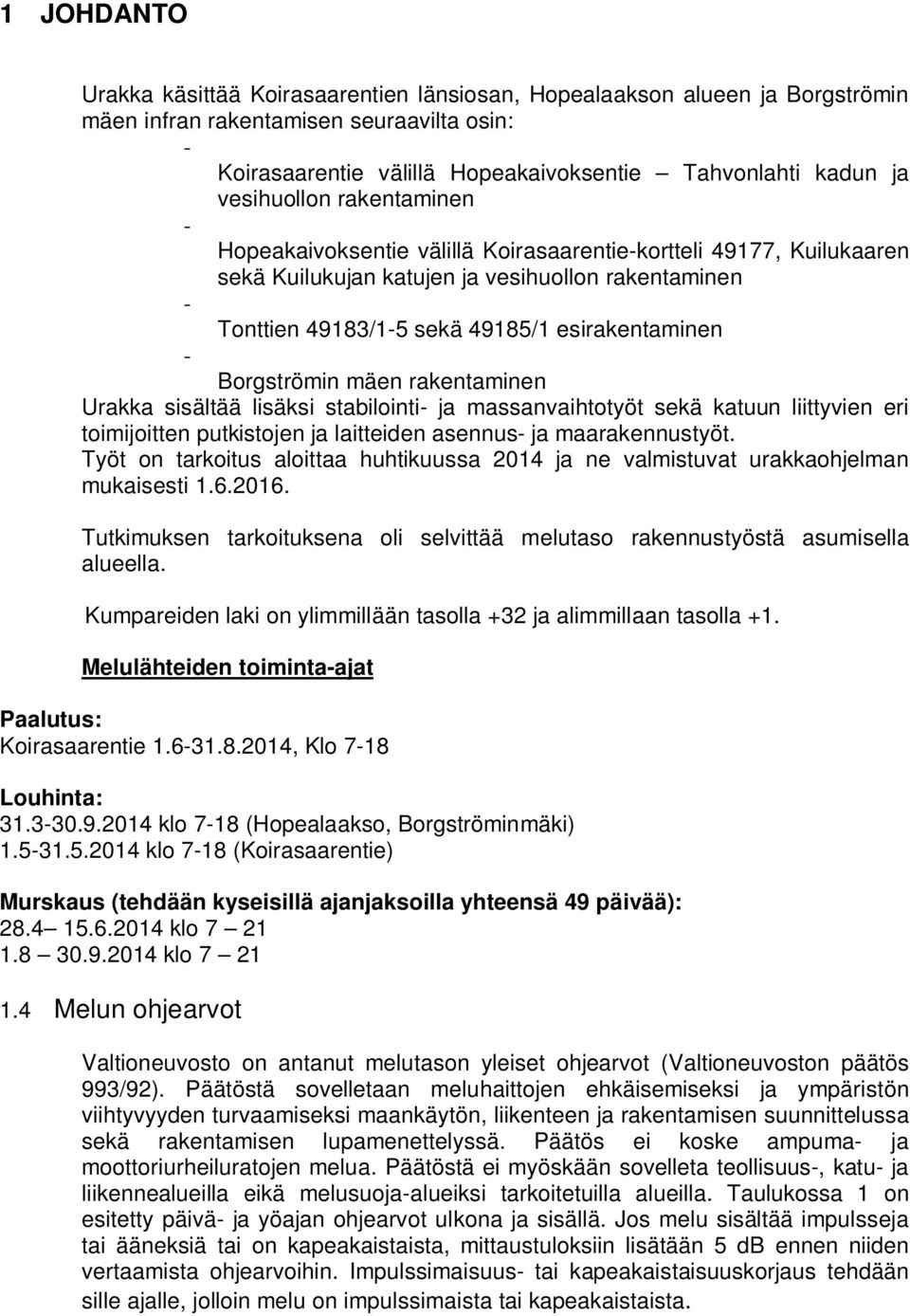

3 1 JOHDANTO Urakka käsittää Koirasaarentien länsiosan, Hopealaakson alueen ja Borgströmin mäen infran rakentamisen seuraavilta osin: - Koirasaarentie välillä Hopeakaivoksentie Tahvonlahti kadun ja vesihuollon rakentaminen - Hopeakaivoksentie välillä Koirasaarentie-kortteli 49177, Kuilukaaren sekä Kuilukujan katujen ja vesihuollon rakentaminen - Tonttien 49183/1-5 sekä 49185/1 esirakentaminen - Borgströmin mäen rakentaminen Urakka sisältää lisäksi stabilointi- ja massanvaihtotyöt sekä katuun liittyvien eri toimijoitten putkistojen ja laitteiden asennus- ja maarakennustyöt. Työt on tarkoitus aloittaa huhtikuussa 2014 ja ne valmistuvat urakkaohjelman mukaisesti Tutkimuksen tarkoituksena oli selvittää melutaso rakennustyöstä asumisella alueella. Kumpareiden laki on ylimmillään tasolla +32 ja alimmillaan tasolla +1. Melulähteiden toiminta-ajat Paalutus: Koirasaarentie , Klo 7-18 Louhinta: klo 7-18 (Hopealaakso, Borgströminmäki) klo 7-18 (Koirasaarentie) Murskaus (tehdään kyseisillä ajanjaksoilla yhteensä 49 päivää): klo klo Melun ohjearvot Valtioneuvosto on antanut melutason yleiset ohjearvot (Valtioneuvoston päätös 993/92). Päätöstä sovelletaan meluhaittojen ehkäisemiseksi ja ympäristön viihtyvyyden turvaamiseksi maankäytön, liikenteen ja rakentamisen suunnittelussa sekä rakentamisen lupamenettelyssä. Päätös ei koske ampuma- ja moottoriurheiluratojen melua. Päätöstä ei myöskään sovelleta teollisuus-, katu- ja liikennealueilla eikä melusuoja-alueiksi tarkoitetuilla alueilla. Taulukossa 1 on esitetty päivä- ja yöajan ohjearvot ulkona ja sisällä. Jos melu sisältää impulsseja tai ääneksiä tai on kapeakaistaista, mittaustuloksiin lisätään 5 db ennen niiden vertaamista ohjearvoihin. Impulssimaisuus- tai kapeakaistaisuuskorjaus tehdään sille ajalle, jolloin melu on impulssimaista tai kapeakaistaista.

4 Ajallisesti impulssimainen (iskumainen) melu on ajan tai taajuuden suhteen tasaista melua häiritsevämpää. Jos arvioitava melu on kohde- eli kuulijapisteissä impulssimaista tai kapeakaista, mittaus tai laskentatulokseen lisätään +5dB korjaus ennen sen vertaamista ohjearvoon. Taulukko 1. Vip 993/1992 mukaiset yleiset melutason ohjearvot Ulkona Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Uudet asuinalueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoito- tai oppilaitoksia palvelevat alueet Loma-asumiseen käytettävät alueet 3), leirintäalueet ja virkistysalueet taajamien ulkopuolella sekä luonnonsuojelualueet L aen, enintään Päivällä Yöllä db 50 db 1) 55 db 45 db 1) 45 db 40 db 2) Sisällä Asuin-, potilas- ja majoitushuoneet 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuoneet 45 db - 1) Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa 2) Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä 3) Loma-asumiseen käytettävillä alueilla taajamassa voidaan soveltaa asumiseen käytettävien alueiden ohjearvoja L aen = melun A-painotettu keskiäänitaso (ekvivalenttitaso) 2 MELULÄHDEMITTAUKSET Mittauslaitteena oli Sound level meter Class 1 Rion NL-52 (Japan). Laite kalibroitiin ennen ja jälkeen mittausten Larson Davis CAL200 kalibraattorilla, joka on luokan 1 kalibraattori. Mikrofonina käytettiin WS-10. Jokaisessa pisteessä tehtiin useita mittauksia työvaiheiden kanssa ja myös taustamelun mittauksia. Taustamelun mittausaika oli 1min NT AVOU 080:n mukaan. Myös impulssimainen melu tarkastettiin. Mittauspisteiksi valittiin 4 pistettä, joista pisteet sijaitsivat kiinteistöjen alueilla ja piste 4 Koiransaarentiella. Mittauspisteet on esitetty liitteen 1 kartassa. Mittaukset tehtiin avoimella paikalla, jossa etäisyys lähimmän rakennuksen julkisivusta oli vähintään 2 m ja mittauspisteen korkeus oli 1,5 m maanpinnasta.

5 Melumallinnuksen laskentaparametrit Mallinnustyypi Mallinnusohjelma Sääolosuhteet Maanpinnan kovuus Pohjoismainen teollisuusmelumalli Sound level meter Class 1 Rion NL-52 (Japan) Ilman lämpötila +1 0 C, ilmanpaine kpa, ilman suhteelinen kosteus 86% 0 kova maanpinta koko kartta-alueelle Mittaustulokset ovat taulukossa 2 Taulukko 2 nro Kello Mitt. Aika NIMI : : : :45 L Aeq (db) L Amax (db) L Amin (db) L A95 (db) 00d 00:01:00.9 Piste 1 Päätie Tasainen melu 49,3 54,3 46,9 47,6 00d 00:01: d 00:01: d 00:01:02.8 Piste 2 Päätie Tasainen melu + kaivinkone työskentelee 100m päässä 52,8 68,2 47,3 48,8 Piste 3 Hopeakaivoksentie Tasainen melu 50,4 56,7 47,6 48,7 Piste 4 Koirasaarentie Tasainen melu + kaivinkone työskentelee 20m päässä 61,2 73,3 56,8 58,4 Äänitasomittarien kalibrointi tarkastetaan ennen ja jälkeen mittausten. 3 MELUN LASKENTA Pisteen Korkeustaso numero Piste 1 +6 Piste 2 +4 Piste 3 +4 Piste 4 +8 Laskennallisissa tarkasteluissa käytettiin ARM Acoustics melumallinnusohjelmaa ja käytettyjen melulähteiden äänitehotasot perustuvat Nordtest-standardissa NT ACOU 080 ja julkaisun Ympäristöasioiden hallinta kiviainestuotannossa, Suomen ympäristö 25/2010 esitettyihin arvoihin. Mallinnusohjelmaan syötettiin Maanmittauslaitoksen toimittamaa korkeusaineistoa, jonka perusteella ohjelma muodostaa kolmiulotteisen maastomallin. Päävaihe melun vaikutuksen arvioinnissa on laskea melun leviäminen melunlähteen ja kontrollipisteen välillä.. Tässä raportissa käytettiin pistelähde laskentatapaa melunlaskennassa. Laskennassa otettiin huomioon seuraavat seikat: melutason asteet välimatkan kanssa, pinnan tyyppi ja melulta suojautuminen. Näillä etäisyyksillä melu ei ole impulssimaista tai kapeakaistaista. Ajallisesti impulssimainen (iskumainen) melu on ajan tai taajuuden suhteen tasaista melua häiritsevämpää. Jos arvioitava melu on kohde- eli kuulijapisteissä impulssimaista tai kapeakaista, mittaus- tai laskentatulokseen lisätään +5dB korjaus ennen sen vertaamista ohjearvoon.

6 Laskennat on tehty niin laajalle alueelle, että melualueiden laajuudet on saatu selville. Meluvyöhykkeet on laskettu 2 metrin korkeudelle maanpinnasta. Laskennat on tehty käytännössä kallion murskausta, louhinnasta, stabilointityöstä, ja paalutus työstä tehdä yhtäaikaisesti. Iskuvasaratyötä ei tehdä samanaikaisesti kuin murskausta, vaan satunnaisesti louhinta töiden edetessä. Alustavan aikataulun mukaan kiireisin aika on aikana, milloin useimmat työt ovat käynnissä. Muut kuukaudet ovat enemmän hiljaisempia ja ääni taso on alhaisempi. Laskelmat on tehty pahimman tilanteen huomioon ottaen ( worst case scenario ) Lähin louhinta-aluetta sijaitsevat asunnot ovat 20-50m päässä, mutta kun louhinta kestää siellä vain muutaman viikon, jonka jälkeen etäisyys asutuksiin kasvaa. Etäisyys murskausaseman ja lähimmän asutuksen välillä on noin 400 m. Johtuen ympäristön olosuhteista: tämä paikka on hyvin eristetty luonnon kivi mäillä (korkein taso +16) ja metsällä. Murskausaseman taso on noin Kontrollipisteet sijaitsevat lähimmillä asuinalueilla. Laskuissa on käytetty korkeustasoa 0 = noin +5 Tiedon ilmoittaa joko keskiäänitasona 10 metrin päässä (L Aeq,10m) tai äänitehotasona (L WA ) Melulaskenta on tehty kahdella eri vaihtoehdolla. Koska rammeri tekee töitä lyhyen aikaa, ja vain silloin kun on tarve, niin esitämme kaksi skenaariota melusta. Vaihe 1, jossa iskuvasara on työalueella. Vaihe 2 jossa iskuvasara ei ole työalueella. Laskennassa käytetty avolouhintaporakoneen (TAMROCK Dino 500) äänitehotaso perustuu VTT:n Valmistustekniikan raporttiin vuodelta 1996, jossa arvoksi saatiin L pa = 110,9dB. Tämä tutkimusselostus on esitetty liitteessä 3. Taulukossa on esitetty melulähteiden äänitasot. Taulukon äänitasot perustuvat Pohjatekniikka OY:n aiemmin vastaavanlaisilla laitoksilla tekemiin äänitehotasomittauksiin. (Liittessa 5) Paalutuksesta aiheutuvan melutason määrittämisen soveltuvia laskumenetelmiä ei ole käytettävissä. Suurin sallittu melutaso L Aeq saa olla enintään 80 db tiloissa, jossa pääsääntöisesti oleskele työmaalle kuulumattomia henkilöitä. Stabiloinnin melupäästöt eivät poikkea normaalista maarakentamisesta. Stabilointi toteutetaan kaivinkoneen puomin päähän kiinnitettävällä laitteistolla. Äänilähteen Äänilähde Äänitehotaso L WA numero 1 Murskausasema (1 työkone) 95 db 2 Louhinta (1 työkone) 126 db 3 Stabilontityöt (1 työkone) 81.4 db 4 Paalutuskone (1 työkone) 92 db 5 Hydraulinen iskuvasara (1 työkone) 133 db Laskennoissa mallinnettujen melulähteiden sijoittelu ja melualueet on esitetty kuvassa

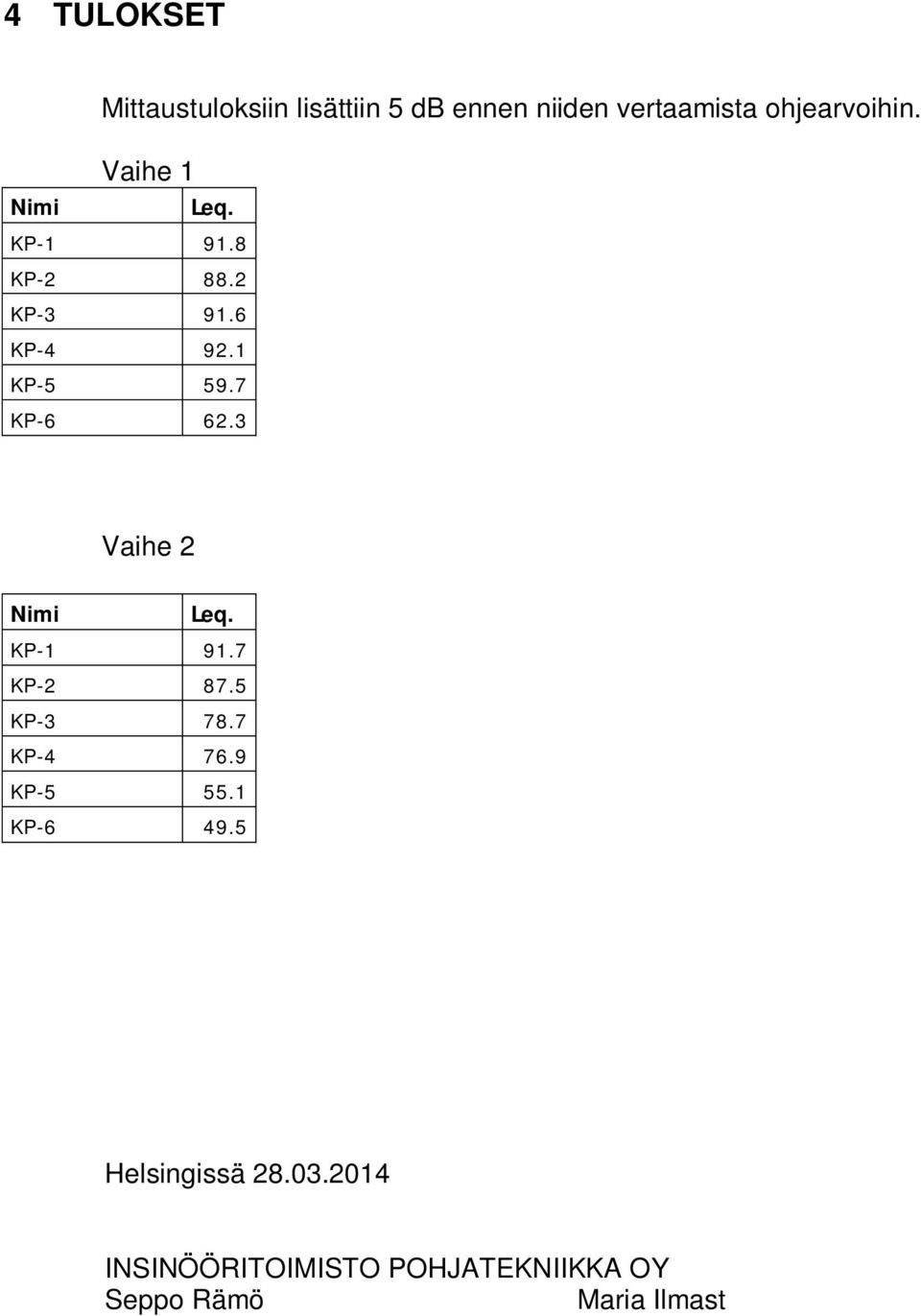

7 4 TULOKSET Mittaustuloksiin lisättiin 5 db ennen niiden vertaamista ohjearvoihin. Vaihe 1 Nimi Leq. KP KP KP KP KP KP Vaihe 2 Nimi Leq. KP KP KP KP KP KP Helsingissä INSINÖÖRITOIMISTO POHJATEKNIIKKA OY Seppo Rämö Maria Ilmast

8 YIT Rakennus Oy Koirasaarentie 2 Hopealaakson alue HELSINKI Äänilähde Louhinta Murskausasema Stabilointityöt Paalutus Hydraulinen iskuvasara Keskiäänitaso L aeq Päivä (klo 07-20) Kuva 1 KP = Kontrollipiste Insinööritoimisto POHJATEKNIIKKA OY
