PORI PEITTOON TUULIVOIMAMELU YLEISÖTILAISUUS

Transkriptio

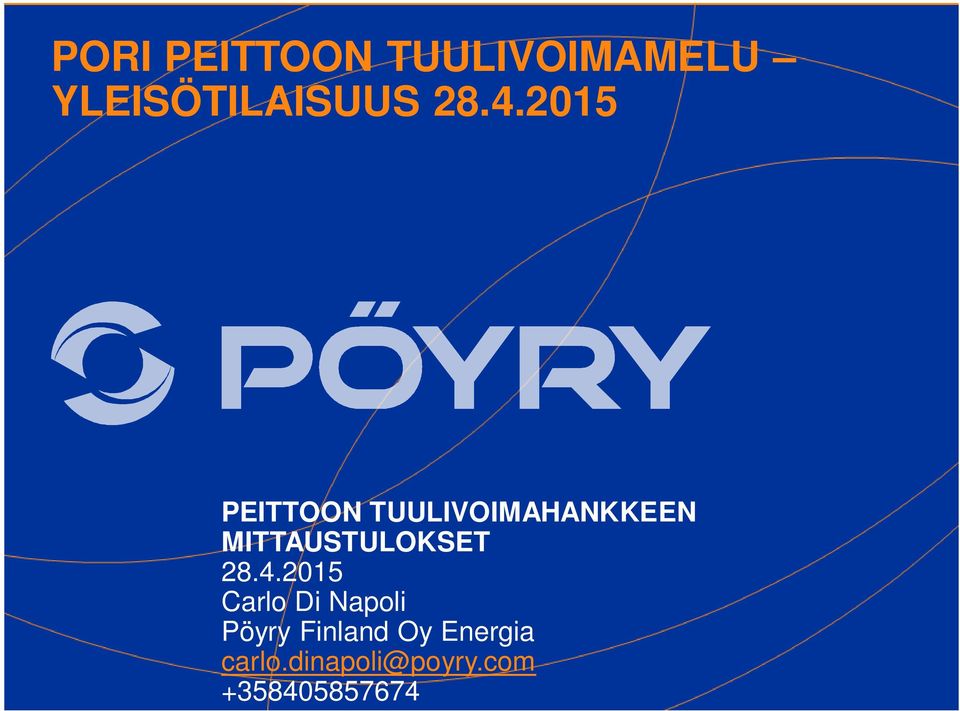

1 PORI PEITTOON TUULIVOIMAMELU YLEISÖTILAISUUS PEITTOON TUULIVOIMAHANKKEEN MITTAUSTULOKSET Carlo Di Napoli Pöyry Finland Oy Energia

2 ESITYKSEN OHJELMA 1. JOHDANTO 2. MELUMITTAUSTULOKSET ULKONA 3. MELUMITTAUSTULOKSET SISÄLLÄ 4. EMISSIOMITTAUSTULOKSET 5. VERTAILU MALLINNUSTULOKSIIN 6. YHTEENVETO

3 JOHDANTO 1. JOHDANTO 2. MELUMITTAUSTULOKSET ULKONA 3. MELUMITTAUSTULOKSET SISÄLLÄ 4. EMISSIOMITTAUSTULOKSET 5. VERTAILU MALLINNUSTULOKSIIN 6. YHTEENVETO

4 JOHDANTO Pöyry Finland Oy Energia on suorittanut Tuuliwatti Oy:n toimeksiannosta tuulivoimamelun mittauksia Peittoon ympäristössä v viidessä kohteessa PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 4

5 PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 5

6 JOHDANTO SOVELLETUT OHJEET Mittauksissa sovelletut vertailuohjearvot ja ohjeet TEHTÄVÄ OHJE TULOKSEN MÄÄRITYSPERIAATE OHJEARVOT VNp 993/1992 YM 1/1995 ULKOMELUMITTAUKSET YM OH 4/2014 YLÄRAJATULOS SISÄMELUMITTAUKSET EMISSIOMITTAUKSET YM OH 4/2014, ASUMISTERVEYSOHJE 2003, YM 1/1995 IEC :2012 / YM OH 3/2014 YLÄRAJATULOS REFERENSSI / YLÄRAJATULOS VERTAILUMALLINNUS YM OH 2/2014 YLÄRAJAMALLINNUS PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 6

7 JOHDANTO LASKENTAPERIAATEET Työssä käytetyt mittausdatan laskentaperiaateet: 10s LAeq tulokset Tulos Kokonaistulos Taustamelu Korjattu tulos Vertailutulos Symboli L Aeq,tot L Aeq,tm L Aeq L Aeq,va 1min LAeq tulokset 1min LAeq tulokset per BIN PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 7

8 MELUMITTAUSTULOKSET ULKONA 1. JOHDANTO 2. MELUMITTAUSTULOKSET ULKONA 3. MELUMITTAUSTULOKSET SISÄLLÄ 4. EMISSIOMITTAUSTULOKSET 5. VERTAILU MALLINNUSTULOKSIIN 6. YHTEENVETO

9 PORI PEITTOON TUULIVOIMAMELUMITTAUKSET MELUMITTAUKSET ULKONA - TEKNINEN TOTEUTUS Tekninen toteutus ja ympäristön tilapisteet ASIA ARVO KUVAAJA MITTARIT 1.lk Kalibroinnit Sekundäärinen tuulisuoja YÖAJAN TULOS TAAJUUSTASON- / AIKATASON TARKASTELU 1/3 oktaavit, IEC :2012 analyysit Äänitallennus: 16bit, 44 khz TUULENNOPEUS Vähintään 12 m/s napakorkeudella 140m TUULENSUUNTA Myötäinen (± 45 ) SÄÄ T = 2-4 C RH > 80% PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 9

10 PORI PEITTOON TUULIVOIMAMELUMITTAUKSET MITTAUSTULOKSET ULKONA Melumittaustulokset ulkona PISTE LAeq Korjaus LAeq,va Epävarmuus TULOS (ylitys / alitus / eos ) Porin Saaristotie 862 ( ) Isonkorventie 246 ( ) Koskikalliontie 40 ( ) Kellahden Rantatie 40 ( ) 44 db(a) (+5 db) 49 db(a) ± 3 db eos 42 db(a) - 42 db(a) ± 4 db Alitus 43 db(a) - 43 db(a) ± 4 db Alitus 44 db(a) - 44 db(a) ± 4 db* Alitus PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 10

11 MELUMITTAUSTULOKSET SISÄLLÄ 1. JOHDANTO 2. MELUMITTAUSTULOKSET ULKONA 3. MELUMITTAUSTULOKSET SISÄLLÄ 4. EMISSIOMITTAUSTULOKSET 5. VERTAILU MALLINNUSTULOKSIIN 6. YHTEENVETO

12 PORI PEITTOON TUULIVOIMAMELUMITTAUKSET SISÄTILAN MITTAUKSET PORIN SAARISTOTIE TEKNINEN TOTEUTUS Tekninen toteutus ja ympäristön tilapisteet ASIA ARVO KUVAAJA MITTARIT (x 3) 1.lk Kalibroinnit 1 x kulmamittaus 10 h mittausaika TAAJUUSTASON- / AIKATASON TARKASTELU 1/3 oktaavit, Äänitallennus (x2) : 16bit, 44 khz TUULENNOPEUS m/s napakorkeudella 140m TUULENSUUNTA Myötäinen (± 45 ) SÄÄ T = 2-4 C RH > 80% PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 12

13 PORI PEITTOON TUULIVOIMAMELUMITTAUKSET SISÄTILAN MITTAUKSET PORIN SAARISTOTIE TULOKSET Tulokset TULOS ARVO KUVAAJA Taajuuskaistat Hz Energiakeskiarvot, 1h Ohjearvot selvästi alittavia Kokonaistasot Yleensä alle 20 db(a) Piikkiarvo LAFmax = 26 db / 52 db(l) Amplitudi (db) Huonemoodit Aksiaalimoodi (1,0,0) 27.5 Hz Ilmaäänieristys Alustava laskelma PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 13

14 EMISSIOMITTAUSTULOKSET 1. JOHDANTO 2. MELUMITTAUSTULOKSET ULKONA 3. MELUMITTAUSTULOKSET SISÄLLÄ 4. EMISSIOMITTAUSTULOKSET 5. VERTAILU MALLINNUSTULOKSIIN 6. YHTEENVETO

15 PORI PEITTOON TUULIVOIMAMELUMITTAUKSET EMISSIOMITTAUKSET - TEKNINEN TOTEUTUS Tekninen toteutus ja ympäristön tilapisteet ASIA ARVO KUVAAJA MITTARIT 1.lk Lautan päällä IEC :2012 / kenttämittaus TAAJUUSTASON- / AIKATASON TARKASTELU 1/3 oktaavit, Äänitallennus: 16bit, 44 khz TUULENNOPEUS Vähintään 12 m/s napakorkeudella 140m TUULENSUUNTA Myötäinen (± 15 ) SÄÄ T = 2-4 C RH > 80% PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 15

16 PORI PEITTOON TUULIVOIMAMELUMITTAUKSET EMISSIOMITTAUKSET - TULOKSET Tulokset luovutuksen yhteydessä (WT2) ASIA ARVO KUVAAJA Äänipäästö L WA 12 m/s napakorkeudella db(a) Maksimi äänipäästö (11.5 m/s) db(a) Kapeakaistaisuus Vaihteleva, ei merkityksellinen Impulssimaisuus Ei merkityksellinen Amplitudimodulaatio Ei IEC tason mittausmenettelyä PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 16

17 VERTAILU MALLINNUSTULOKSIIN 1. JOHDANTO 2. MELUMITTAUSTULOKSET ULKONA 3. MELUMITTAUSTULOKSET SISÄLLÄ 4. EMISSIOMITTAUSTULOKSET 5. VERTAILU MALLINNUSTULOKSIIN 6. YHTEENVETO

18 PORI PEITTOON TUULIVOIMAMELUMITTAUKSET MALLINNUSVERTAILU - TEKNINEN TOTEUTUS Tekninen toteutus ja ympäristön tilapisteet ASIA ARVO ÄÄNITEHOTASO db(a) Vastaa valmistajan ilmoittamaa tunnusarvoa L WAd arvoa eli L WA + K MALLINNUSTYYPPI Nord2000 ISO TUULENNOPEUS 12 m/s TUULENSUUNTA Myötäinen SÄÄ T = 15 C RH = 70% ILMAKEHÄN STABIILISUUS JA TURBULENSSI Kuten ohjeistettu YM 2/2014, kpl 4.2 PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 18

19 PORI PEITTOON TUULIVOIMAMELUMITTAUKSET MALLINNUSVERTAILU - TULOKSET Tulokset KOHDE MITTAUS- TULOS MALLINNUS- VERTAILU N2K / ISO KUVAAJA Porin Saaristotie 862 (650m) 44 db(a) +2 db / +1 db Isonkorventie db(a) +1 db / +1 db Koskikalliontie db(a) + 0 db / + 0 db Kellahden Rantatie db(a)* + 0 db / +2 db PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 19

20 YHTEENVETO 1. JOHDANTO 2. MELUMITTAUSTULOKSET ULKONA 3. MELUMITTAUSTULOKSET SISÄLLÄ 4. EMISSIOMITTAUSTULOKSET 5. VERTAILU MALLINNUSTULOKSIIN 6. YHTEENVETO

21 YHTEENVETO Pöyry Finland Oy Energia on suorittanut Tuuliwatti Oy:n toimeksiannosta tuulivoimamelun mittauksia Peittoon ympäristössä v viidessä kohteessa Tulosten perusteella yhdessä kohteessa tulos oli eos, muiden pisteiden osalta tulos oli NVp:n ohjearvot Alittava Yksi mittaustulos hylättiin konevian esiintymisen johdosta => tämän osalta mittaus uusitaan Sisätilan mittaustulokset selvästi ohjearvoja alempia Emissiotulos db(a) Mallinnusvertailu (L WA + K) paljasti että mallinnustulos on ohjeiden odotusten mukainen PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 21

22 KIITOS! PÖYRY FINLAN OY - PEITTOON TUULIVOIMAMELUMITTAUKSET 22
