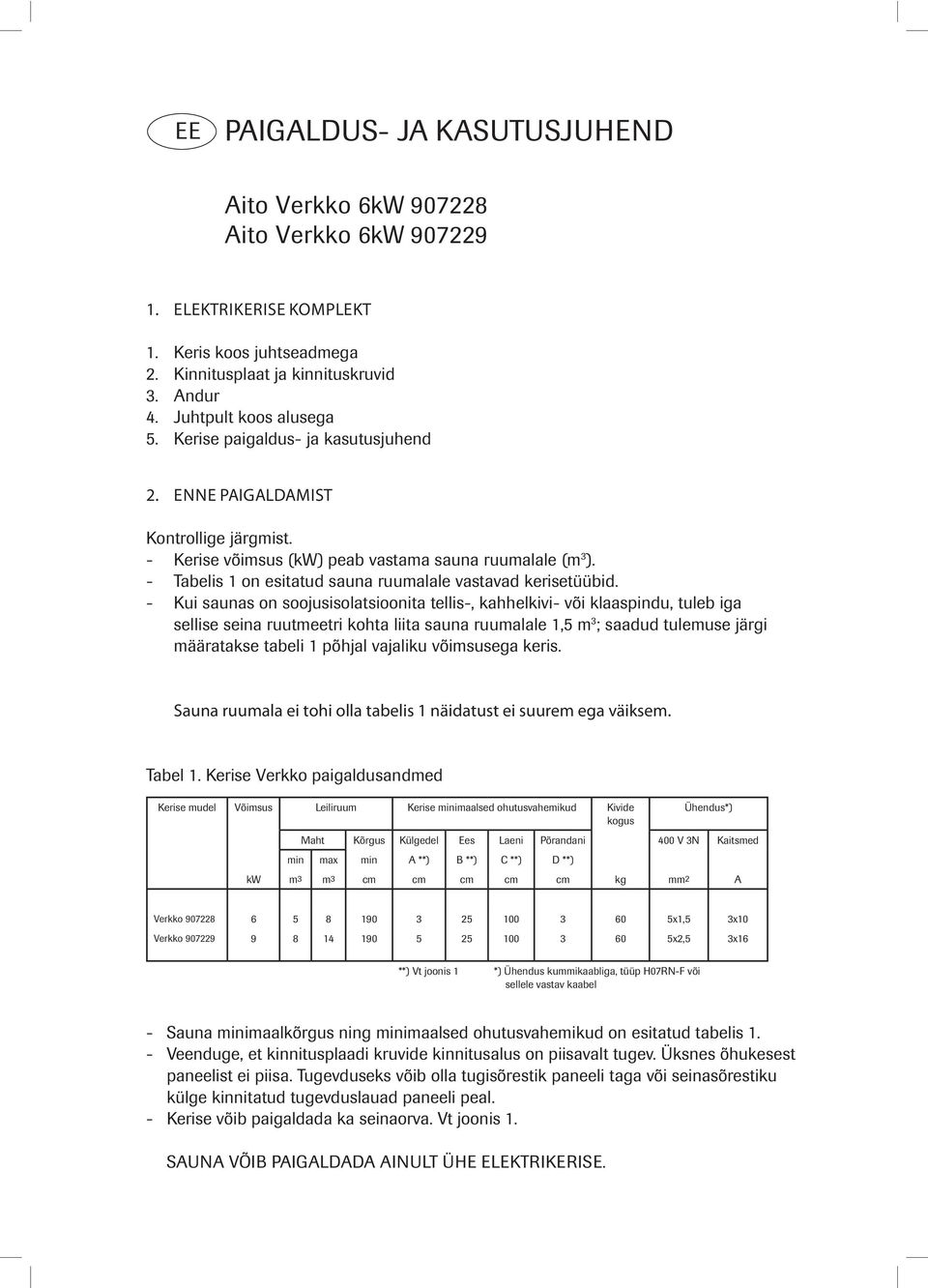

1 EE PAIGALDUS- JA KASUTUSJUHEND Aito Verkko 6kW Aito Verkko 6kW ELEKTRIKERISE KOMPLEKT 1. Keris koos juhtseadmega 2. Kinnitusplaat ja kinnituskruvid 3. Andur 4. Juhtpult koos alusega 5. Kerise paigaldus- ja kasutusjuhend 2. ENNE PAIGALDAMIST Kontrollige järgmist. - Kerise võimsus (kw) peab vastama sauna ruumalale (m 3 ). - Tabelis 1 on esitatud sauna ruumalale vastavad kerisetüübid. - Kui saunas on soojusisolatsioonita tellis-, kahhelkivi- või klaaspindu, tuleb iga sellise seina ruutmeetri kohta liita sauna ruumalale 1,5 m 3 ; saadud tulemuse järgi määratakse tabeli 1 põhjal vajaliku võimsusega keris. Sauna ruumala ei tohi olla tabelis 1 näidatust ei suurem ega väiksem. Tabel 1. Kerise Verkko paigaldusandmed Kerise mudel Võimsus Leiliruum Kerise minimaalsed ohutusvahemikud Kivide kogus Ühendus*) Maht Kõrgus Külgedel Ees Laeni Põrandani 400 V 3N Kaitsmed min max min A **) B **) C **) D **) kw m3 m3 cm cm cm cm cm kg mm2 A Verkko x1,5 3x10 Verkko x2,5 3x16 **) Vt joonis 1 *) Ühendus kummikaabliga, tüüp H07RN-F või sellele vastav kaabel - Sauna minimaalkõrgus ning minimaalsed ohutusvahemikud on esitatud tabelis 1. - Veenduge, et kinnitusplaadi kruvide kinnitusalus on piisavalt tugev. Üksnes õhukesest paneelist ei piisa. Tugevduseks võib olla tugisõrestik paneeli taga või seinasõrestiku külge kinnitatud tugevduslauad paneeli peal. - Kerise võib paigaldada ka seinaorva. Vt joonis 1. SAUNA VÕIB PAIGALDADA AINULT ÜHE ELEKTRIKERISE.

- Tabelis 1 on esitatud sauna ruumalale vastavad kerisetüübid.

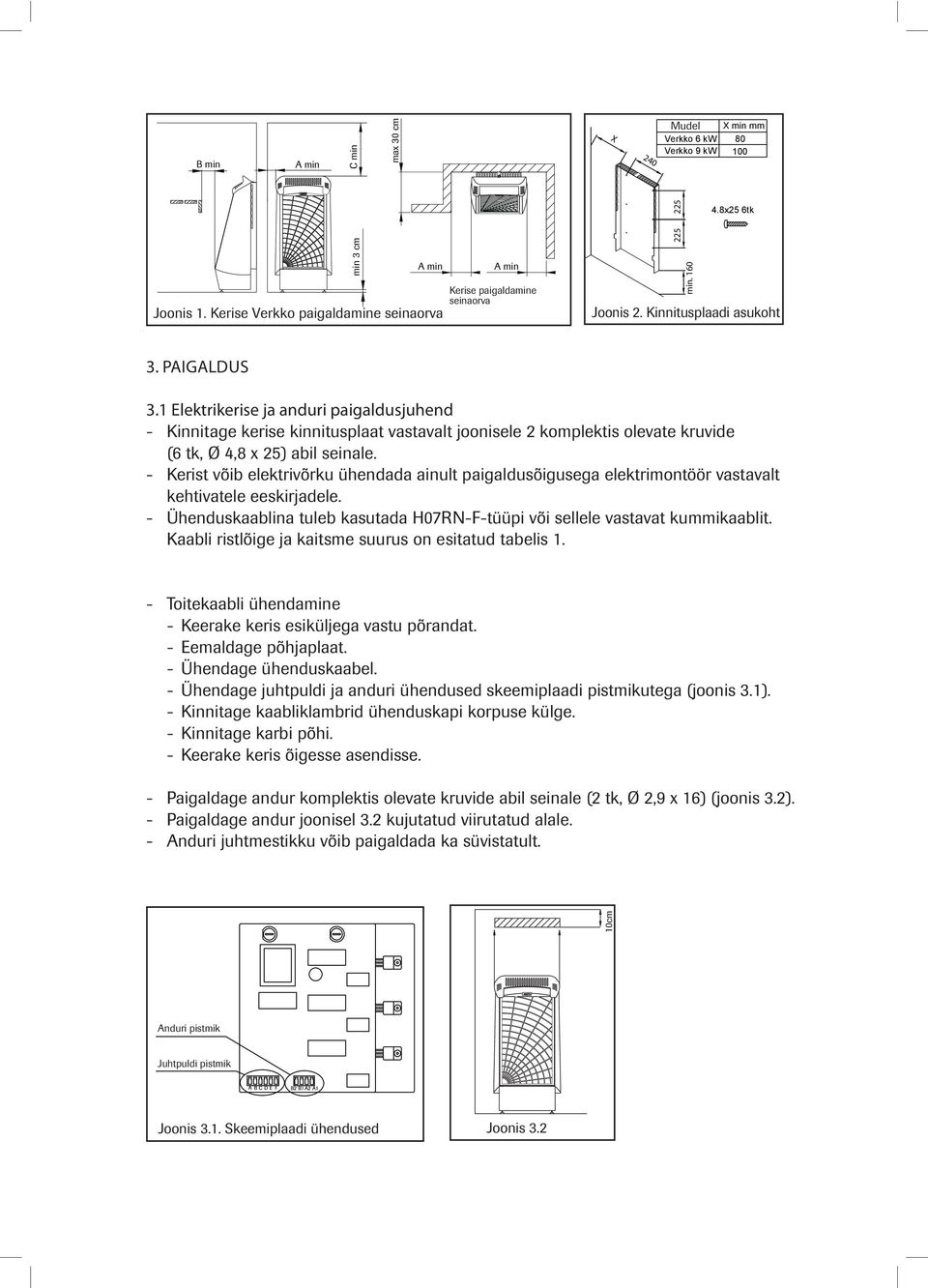

2 B min A min C min max 30 cm X 240 Mudel X min mm Verkko 6 kw 80 Verkko 9 kw 100 Joonis 1. Kerise Verkko paigaldamine seinaorva min 3 cm A min A min Kerise paigaldamine seinaorva,45"* min x25 6tk Joonis 2. Kinnitusplaadi asukoht 3. PAIGALDUS 278 paikat (lattiasta 860 mm) 3.1 Elektrikerise ja anduri paigaldusjuhend - Kinnitage kerise kinnitusplaat vastavalt joonisele 2 komplektis olevate kruvide (6 tk, Ø 4,8 x 25) abil seinale. - Kerist võib elektrivõrku ühendada ainult paigaldusõigusega elektrimontöör vastavalt kehtivatele eeskirjadele. - Ühenduskaablina tuleb kasutada H07RN-F-tüüpi või sellele vastavat kummikaablit. Kaabli ristlõige ja kaitsme suurus on esitatud tabelis Tason kannatusruuvien - Toitekaabli ühendamine - Keerake keris esiküljega vastu põrandat. - Eemaldage põhjaplaat. - Ühendage ühenduskaabel. - Ühendage juhtpuldi ja anduri ühendused skeemiplaadi pistmikutega (joonis 3.1). - Kinnitage kaabliklambrid ühenduskapi korpuse külge. - Kinnitage karbi põhi. - Keerake keris õigesse asendisse. - Paigaldage andur komplektis olevate kruvide abil seinale (2 tk, Ø 2,9 x 16) (joonis 3.2). - Paigaldage andur joonisel 3.2 kujutatud viirutatud alale. - Anduri juhtmestikku võib paigaldada ka süvistatult. 10cm Anduri pistmik Juhtpuldi pistmik Joonis 3.1. Skeemiplaadi ühendused Joonis 3.2 Kuva 3.2

1 Elektrikerise ja anduri paigaldusjuhend - Kinnitage kerise kinnitusplaat vastavalt joonisele 2 komplektis olevate kruvide (6 tk, Ø 4,8 x 25) abil seinale.

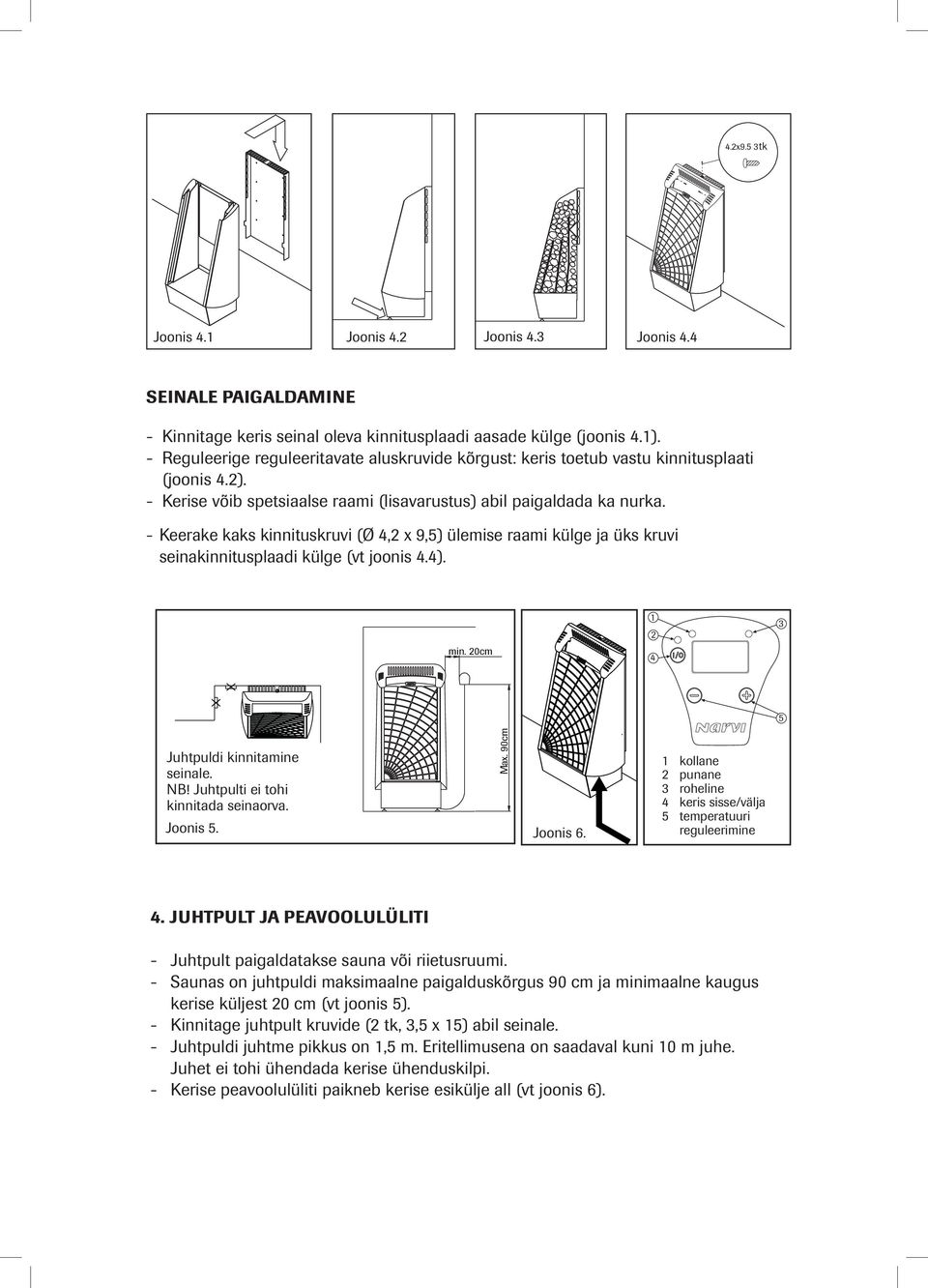

3 4.2x9.5 3kpl 4.2x9.5 3kpl 4.2x9.5 3kpl 4.2x9.5 3kpl tk Joonis 4.1 Joonis 4.2 Joonis 4.3 Joonis 4.4 SEINALE PAIGALDAMINE - Kinnitage keris seinal oleva kinnitusplaadi aasade külge (joonis 4.1). - Reguleerige reguleeritavate aluskruvide kõrgust: keris toetub vastu kinnitusplaati (joonis 4.2). - Kerise võib spetsiaalse raami (lisavarustus) abil paigaldada ka nurka. - Keerake kaks kinnituskruvi (Ø 4,2 x 9,5) ülemise raami külge ja üks kruvi seinakinnitusplaadi külge (vt joonis 4.4). Kuva 5. min. 20cm Juhtpuldi kinnitamine seinale. NB! Juhtpulti ei tohi kinnitada seinaorva. Joonis 5. Joonis 6. Max. 90cm 1 keltainen kollane 2 punane 3 punainen roheline 34 vihreä keris sisse/välja 45 kiuas temperatuuri päälle/pois 5 Läpötilan reguleerimine säätö Ohjauyksikön kiinnitys seinälle. HUOM! Käsikapulaa ei saa asentaa seinäsyvennykseen. 4. JUHTPULT JA PEAVOOLULÜLITI - Juhtpult paigaldatakse sauna või riietusruumi. - Saunas on juhtpuldi maksimaalne paigalduskõrgus 90 cm ja minimaalne kaugus kerise küljest 20 cm (vt joonis 5). - Kinnitage juhtpult kruvide (2 tk, 3,5 x 15) abil seinale. - Juhtpuldi juhtme pikkus on 1,5 m. Eritellimusena on saadaval kuni 10 m juhe. Juhet ei tohi ühendada kerise ühenduskilpi. - Kerise peavoolulüliti paikneb kerise esikülje all (vt joonis 6).

- Keerake kaks kinnituskruvi (Ø 4,2 x 9,5) ülemise raami külge ja üks kruvi seinakinnitusplaadi külge (vt joonis 4.4). Kuva 5. min. 20cm 1 2 4 3 5 Juhtpuldi kinnitamine seinale. NB!

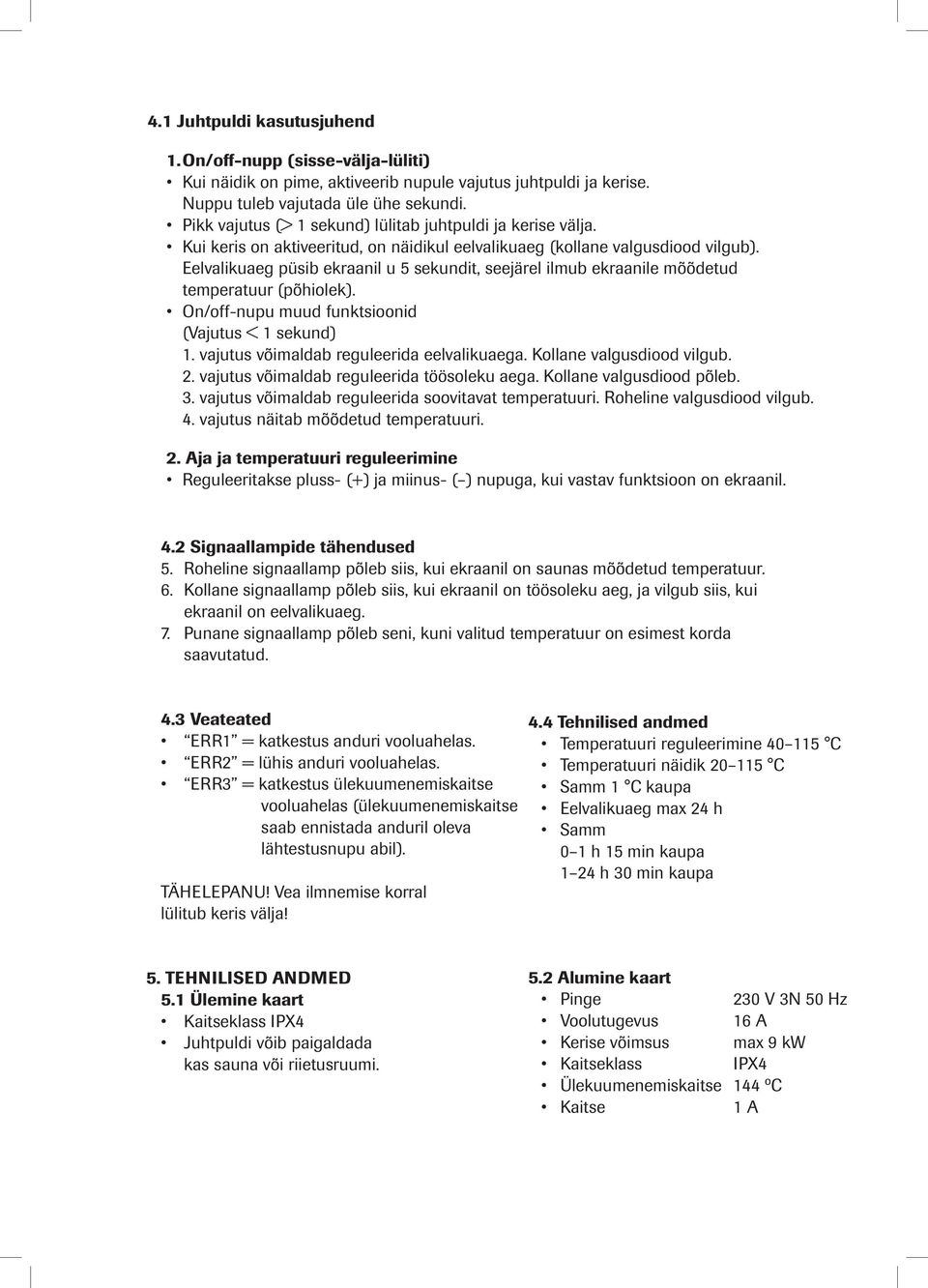

4 4.1 Juhtpuldi kasutusjuhend 1. On/off-nupp (sisse-välja-lüliti) Kui näidik on pime, aktiveerib nupule vajutus juhtpuldi ja kerise. Nuppu tuleb vajutada üle ühe sekundi. Pikk vajutus (> 1 sekund) lülitab juhtpuldi ja kerise välja. Kui keris on aktiveeritud, on näidikul eelvalikuaeg (kollane valgusdiood vilgub). Eelvalikuaeg püsib ekraanil u 5 sekundit, seejärel ilmub ekraanile mõõdetud temperatuur (põhiolek). On/off-nupu muud funktsioonid (Vajutus < 1 sekund) 1. vajutus võimaldab reguleerida eelvalikuaega. Kollane valgusdiood vilgub. 2. vajutus võimaldab reguleerida töösoleku aega. Kollane valgusdiood põleb. 3. vajutus võimaldab reguleerida soovitavat temperatuuri. Roheline valgusdiood vilgub. 4. vajutus näitab mõõdetud temperatuuri. 2. Aja ja temperatuuri reguleerimine Reguleeritakse pluss- (+) ja miinus- ( ) nupuga, kui vastav funktsioon on ekraanil. 4.2 Signaallampide tähendused 5. Roheline signaallamp põleb siis, kui ekraanil on saunas mõõdetud temperatuur. 6. Kollane signaallamp põleb siis, kui ekraanil on töösoleku aeg, ja vilgub siis, kui ekraanil on eelvalikuaeg. 7. Punane signaallamp põleb seni, kuni valitud temperatuur on esimest korda saavutatud. 4.3 Veateated ERR1 = katkestus anduri vooluahelas. ERR2 = lühis anduri vooluahelas. ERR3 = katkestus ülekuumenemiskaitse vooluahelas (ülekuumenemiskaitse saab ennistada anduril oleva lähtestusnupu abil). TÄHELEPANU! Vea ilmnemise korral lülitub keris välja! 4.4 Tehnilised andmed Temperatuuri reguleerimine C Temperatuuri näidik C Samm 1 C kaupa Eelvalikuaeg max 24 h Samm 0 1 h 15 min kaupa 1 24 h 30 min kaupa 5. TEHNILISED ANDMED 5.1 Ülemine kaart Kaitseklass IPX4 Juhtpuldi võib paigaldada kas sauna või riietusruumi. 5.2 Alumine kaart Pinge 230 V 3N 50 Hz Voolutugevus 16 A Kerise võimsus max 9 kw Kaitseklass IPX4 Ülekuumenemiskaitse 144 ºC Kaitse 1 A

Eelvalikuaeg püsib ekraanil u 5 sekundit, seejärel ilmub ekraanile mõõdetud temperatuur (põhiolek). On/off-nupu muud funktsioonid (Vajutus < 1 sekund) 1. vajutus võimaldab reguleerida eelvalikuaega.

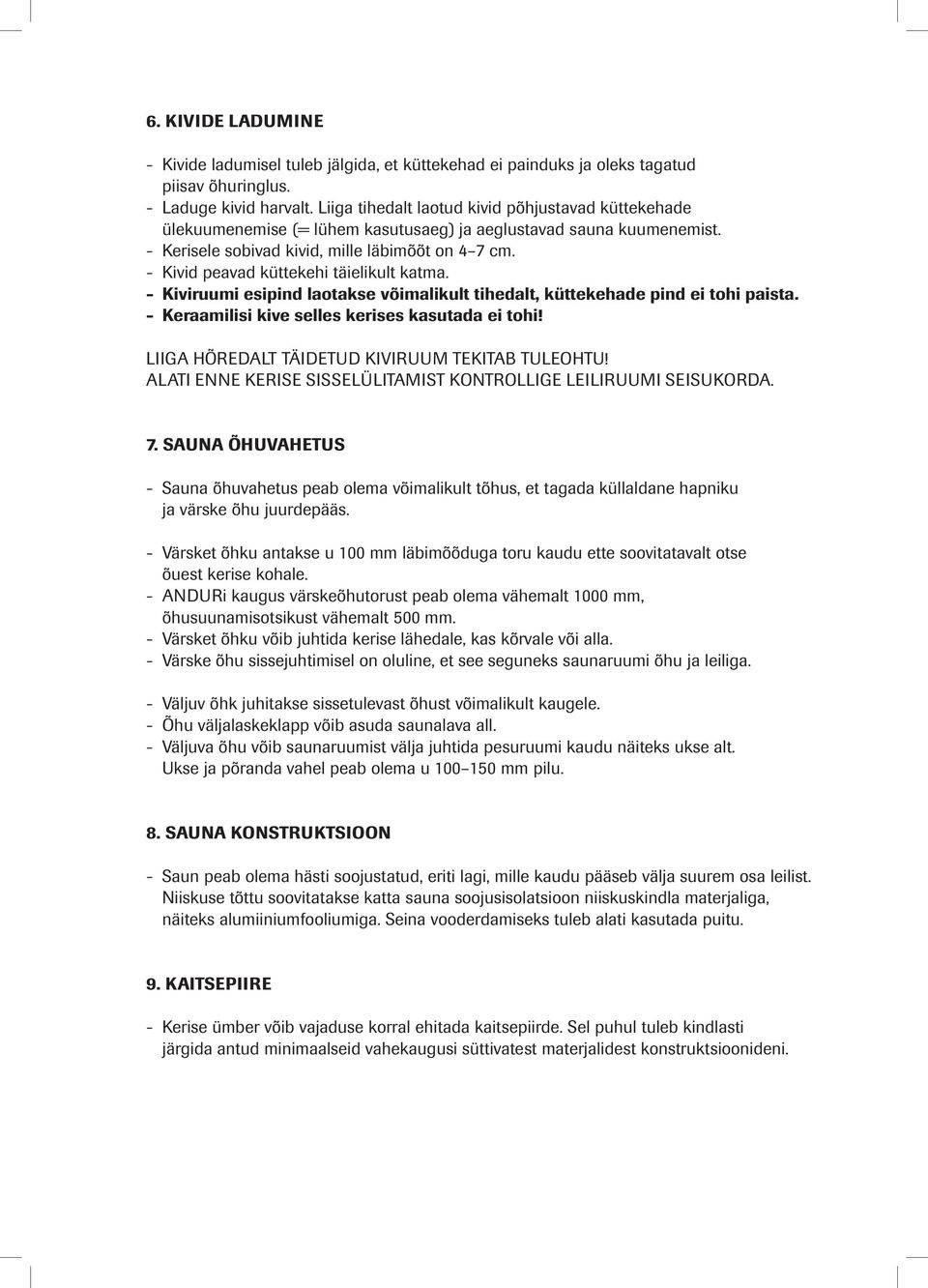

5 6. KIVIDE LADUMINE - Kivide ladumisel tuleb jälgida, et küttekehad ei painduks ja oleks tagatud piisav õhuringlus. - Laduge kivid harvalt. Liiga tihedalt laotud kivid põhjustavad küttekehade ülekuumenemise (= lühem kasutusaeg) ja aeglustavad sauna kuumenemist. - Kerisele sobivad kivid, mille läbimõõt on 4 7 cm. - Kivid peavad küttekehi täielikult katma. - Kiviruumi esipind laotakse võimalikult tihedalt, küttekehade pind ei tohi paista. - Keraamilisi kive selles kerises kasutada ei tohi! LIIGA HÕREDALT TÄIDETUD KIVIRUUM TEKITAB TULEOHTU! ALATI ENNE KERISE SISSELÜLITAMIST KONTROLLIGE LEILIRUUMI SEISUKORDA. 7. SAUNA ÕHUVAHETUS - Sauna õhuvahetus peab olema võimalikult tõhus, et tagada küllaldane hapniku ja värske õhu juurdepääs. - Värsket õhku antakse u 100 mm läbimõõduga toru kaudu ette soovitatavalt otse õuest kerise kohale. - ANDURi kaugus värskeõhutorust peab olema vähemalt 1000 mm, õhusuunamisotsikust vähemalt 500 mm. - Värsket õhku võib juhtida kerise lähedale, kas kõrvale või alla. - Värske õhu sissejuhtimisel on oluline, et see seguneks saunaruumi õhu ja leiliga. - Väljuv õhk juhitakse sissetulevast õhust võimalikult kaugele. - Õhu väljalaskeklapp võib asuda saunalava all. - Väljuva õhu võib saunaruumist välja juhtida pesuruumi kaudu näiteks ukse alt. Ukse ja põranda vahel peab olema u mm pilu. 8. SAUNA KONSTRUKTSIOON - Saun peab olema hästi soojustatud, eriti lagi, mille kaudu pääseb välja suurem osa leilist. Niiskuse tõttu soovitatakse katta sauna soojusisolatsioon niiskuskindla materjaliga, näiteks alumiiniumfooliumiga. Seina vooderdamiseks tuleb alati kasutada puitu. 9. KAITSEPIIRE - Kerise ümber võib vajaduse korral ehitada kaitsepiirde. Sel puhul tuleb kindlasti järgida antud minimaalseid vahekaugusi süttivatest materjalidest konstruktsioonideni.

- Kivid peavad küttekehi täielikult katma. - Kiviruumi esipind laotakse võimalikult tihedalt, küttekehade pind ei tohi paista. - Keraamilisi kive selles kerises kasutada ei tohi!

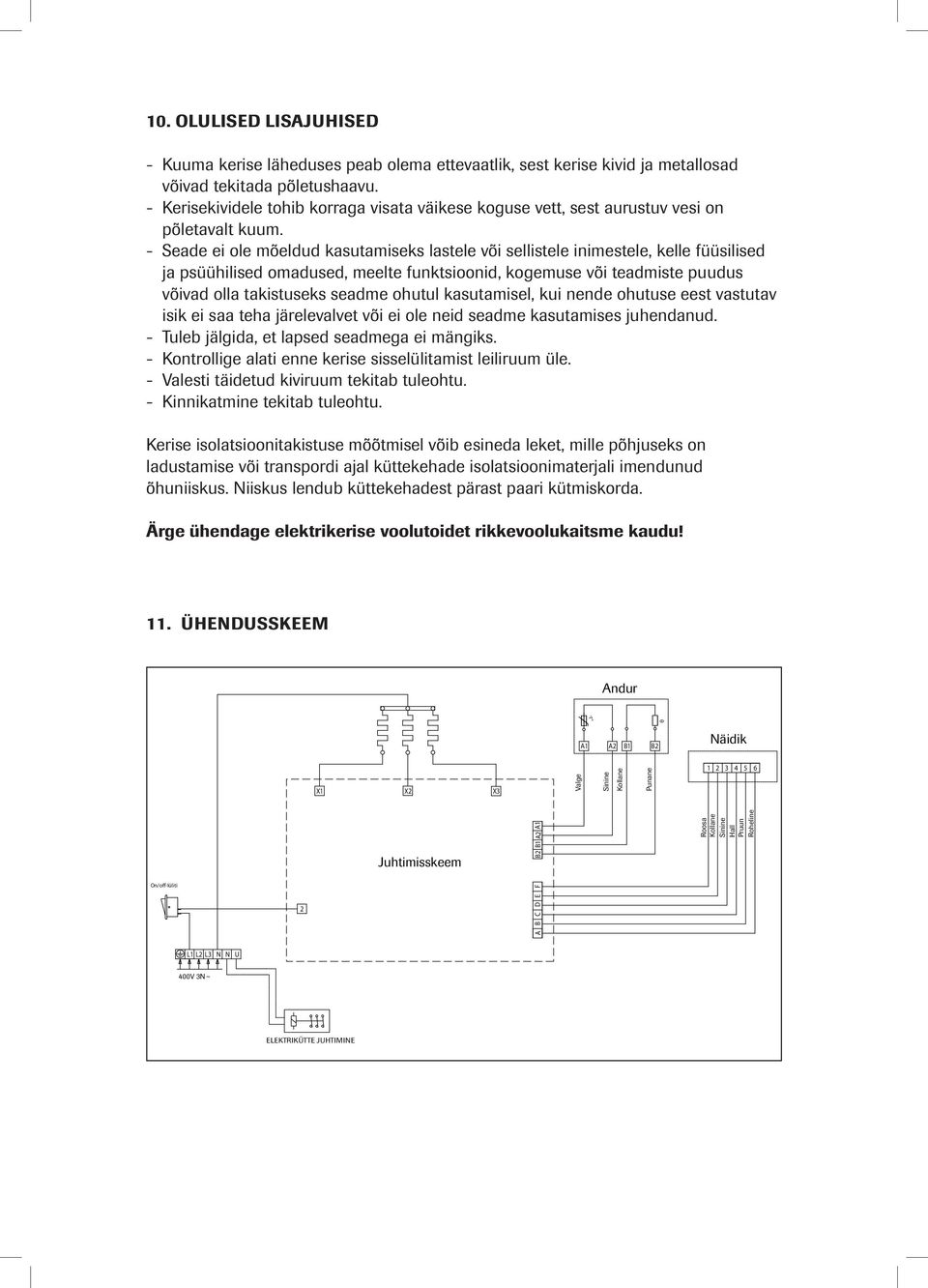

6 10. OLULISED LISAJUHISED - Kuuma kerise läheduses peab olema ettevaatlik, sest kerise kivid ja metallosad võivad tekitada põletushaavu. - Kerisekividele tohib korraga visata väikese koguse vett, sest aurustuv vesi on põletavalt kuum. - Seade ei ole mõeldud kasutamiseks lastele või sellistele inimestele, kelle füüsilised ja psüühilised omadused, meelte funktsioonid, kogemuse või teadmiste puudus võivad olla takistuseks seadme ohutul kasutamisel, kui nende ohutuse eest vastutav isik ei saa teha järelevalvet või ei ole neid seadme kasutamises juhendanud. - Tuleb jälgida, et lapsed seadmega ei mängiks. - Kontrollige alati enne kerise sisselülitamist leiliruum üle. - Valesti täidetud kiviruum tekitab tuleohtu. - Kinnikatmine tekitab tuleohtu. Kerise isolatsioonitakistuse mõõtmisel võib esineda leket, mille põhjuseks on ladustamise või transpordi ajal küttekehade isolatsioonimaterjali imendunud õhuniiskus. Niiskus lendub küttekehadest pärast paari kütmiskorda. Ärge ühendage elektrikerise voolutoidet rikkevoolukaitsme kaudu! 11. ÜHENDUSSKEEM Andur θ -t A1 A2 B1 B2 Näidik X1 X2 X3 Valge Sinine B2 B1 A2 A1 A F D C B E Kollane Punane Juhtimisskeem Roosa Kollane Sinine Hall Pruun Roheline On/off-lüliti 2 L1 L2 L3 N N U 400V 3N~ ELEKTRIKÜTTE JUHTIMINE

- Seade ei ole mõeldud kasutamiseks lastele või sellistele inimestele, kelle füüsilised ja psüühilised omadused, meelte funktsioonid, kogemuse või teadmiste puudus võivad olla takistuseks seadme
