1 SERTIFIKAAT VTT-C Välja antud Uuendatud TOOTE NIMETUS TOOTJA Isover Ultimate mineraalvillplaadid ja võrkmatid Saint-Gobain Rakennustuotteet Oy Kerkkolankatu Hyvinkää TOOTEKIRJELDUS Saint-Gobain Rakennustuotteet Oy valmistab ja tarnib mineraalvillast valmistatud plaate ja võrkmatte ning nende kinnitus- ja liimaineid. Toodete paksused on toodud punktis 11. Tooted on mõeldud kasutamiseks ventilatsioonikanalite tuletõkkeisolatsioonina. Tooted valitakse kasutamiseks kanalile määratud tulepüsivusklassi järgi. SERTIFITSEERIMISMENETLUS Käesolev sertifikaat põhineb toote katsetamisel ja tootega seotud kvaliteeditagamissüsteemi kontrollimisel punktide 3.5 ja 14 järgi. Sertifitseerimise üldised protseduurid põhinevad VTT Expert Services Oy sertifitseerimissüsteemil. Käesolev sertifikaat kehtib kuni ja selle kehtivuse tingimused on toodud punktis 17. Sertifikaadi kehtivust saab kontrollida VTT Expert Services Oy-st, tel , VTT Expert Services Oy või VTT nime kasutamine reklaamides mingil muul kujul või käesoleva sertifikaadi osaline jaotamine on lubatud ainult VTT Expert Services Oy-lt saadud kirjaliku loa alusel.

2 2 SISUKORD 1. Eeskirjad ja toodetele esitatavate nõuete standardid Muud juhendid ja standardid Tootekirjeldus, markeerimine ja kvaliteedikontroll Kohaletoimetamine ja ladustamine tööobjektil Üldist Paigaldus Tugevus Heliisoleerivus Niiskustehnilised omadused Soojusisoleerivus Tuleohutus Vastupidavus Tootja juhised Katselised uuringud Muud materjalid Sertifikaadi kehtivusaeg Kehtivuse tingimused Muud tingimused... 8

3 3 EESKIRJAD, STANDARDID JA JUHENDID 1. Eeskirjad ja toodetele esitatavate nõuete standardid 1.1 VTT Expert Services Oy uuringute ja saadud andmete kohaselt vastavad käesolevas sertifikaadis esitatud tooted nende kasutamise seisukohast peamistele allpool nimetatud Soome ehitusseadustiku erinevates osades ja neis nimetatud standardites esitatud nõuetele eeldusel, et ka objekti projekteerimine ja paigaldusmeetodid vastavad kõnealustele nõuetele. E1 Ehitiste tuleohutus, nõuded ja eeskirjad 2002, käesoleva sertifikaadi punkti 11 järgi. E7 Ventilatsiooniseadmete tuleohutus, eeskirjad 2004, käesoleva sertifikaadi punkti 11 järgi. TOOTETEAVE 2. Muud juhendid ja standardid Toote valmistaja on teatanud, et ta täidab järgmisi juhendeid ja standardeid. SFS-EN ISO 9001 Kvaliteedijuhtimissüsteemid. Nõuded. SFS-EN ISO Keskkonnasüsteemid. Spetsifikatsioon ja juhised selle kasutamiseks. Ehitusmaterjalide saasteklassifikatsioon. Üldeeskirjad , Soome Ehitusteabe Sihtasutus. SFS 3978 Torude, mahutite ja seadmete isolatsioon. Soojusisolatsioonitööd. EN Soojusisolatsiooni tooted hoonete seadmete ja tööstusobjektide isoleerimiseks. Tehases valmistatavad mineraalvilla tooted (MW). Tootestandard. 3. Tootekirjeldus, markeerimine ja kvaliteedikontroll 3.1 Sertifikaat hõlmab mineraalvillplaate või võrkmatte ja neist valmistatud osi. Toodetelt nõutavad isolatsioonikihi paksused on esitatud käesoleva sertifikaadi punktis Täpsemad tootekirjeldused ja mõõtude variandid on toodud valmistaja internetilehel.

4 4 3.3 Tooted saab teha kindlaks pakendil oleva markeeringu abil, milles tuuakse ära tootenimetus, mõõtmed, tootja nimi, valmistamisaeg ning muud riigipõhised toote ja selle sertifitseerimisega seotud andmed. 3.4 Tootja ettevõttesisese kvaliteedikontrolli käigus jälgitakse iga päev toodete mõõtmeid, tihedust ja markeeringuid. Tootjal on ettevõtte Associated Partnes Zertifierungsgesellschaft mbh sertifitseeritud kvaliteedisüsteem ISO Ettevõtteväline kvaliteedikontroll teostatakse Saint-Gobain Rakennustuotteet Oy ja kolmanda poole vahel sõlmitud kvaliteedikontrolli lepingu kohaselt. 4. Kohaletoimetamine ja ladustamine tööobjektil 4.1 Tooted tarnitakse kilesse pakitult tarnija kvaliteedisüsteemi kohaselt. 4.2 Tooted ladustatakse tootja juhiste kohaselt nii, et nad ei saaks märjaks, ei määrduks ega puruneks. PROJEKTEERIMISANDMED 5. Üldist 5.1 Käesolevas sertifikaadis esitatud projekteerimisandmed põhinevad lähtekohal, et konstruktsioonilised lahendused, paigaldusmeetodid ja muud lähteandmed vastavad käesolevas sertifikaadis esitatule ning et järgitakse nimetatud nõudeid, eeskirju ja standardeid. 6. Paigaldus 6.1 Tooted paigaldatakse tarnija paigaldusjuhendi järgi või sobivates osades juhendi Hoonete tehnosüsteemid RYL 2002/LVI kohaselt. Plaatide paigalduspõhimõtteid kirjeldavad joonised on toodud lisas A2. Paigaldamisel koostatava tõendi näidis on esitatud lisas A1. 7. Tugevus 7.1 Tooted ei avalda mõju konstruktsioonide tugevusele ega kandvusele. Projekteerija peab veenduma, et isoleeritud kanalite kinnitused vastavad kehtivatele nõuetele ja eeskirjadele. 8. Heliisoleerivus 8.1 Mineraalvilltooted parandavad heliisolatsiooni. Heli isoleeriva mõju tugevust ei ole hinnatud.

5 5 9. Niiskustehnilised omadused 9.1 Ventilatsioonikanalite isolatsioonimaterjale kasutatakse siseruumides. Mineraalvillast isolatsioonimaterjali vee absorbeerivust ei ole sertifitseerimise käigus hinnatud. 10. Soojusisoleerivus 10.1 Mineraalvill toimib ka soojusisolatsioonina. Soojusisoleerivuse omadused on toodud toimivusdeklaratsioonis DE0002-Protect EN Tuleohutus 11.1 Nõuded ehitiste ja neis kasutatavate toodete tuleohutusele on esitatud Soome ehitusseadustiku osas E1 Ehitiste tuleohutus, nõuded ja eeskirjad Ventilatsiooniseadmete tuleohutust puudutavad eeskirjad on esitatud Soome ehitusseadustiku osas E7 Ventilatsiooniseadmete tuleohutus Tabelis 1 on toodud isolatsioonimaterjalide tulepüsivus tootja toimivusdeklaratsiooni DE0002-Protect EN ja standardi EN kohaselt Terasest või terasplaadist valmistatud isoleeritud ventilatsioonikanalite tulepüsivusklassid vastavad tabelitele 2 ja 3. Tulepüsivuse liigitus põhineb standardile EN vastavatel tulepüsivuskatsetel. Katsed on tehtud nii sise- kui ka välispoolse tulekoormusega nii horisontaal- kui ka vertikaalpaigalduse korral. Tabel 1. Mineraalvilltoodete tulepüsivusklassid Tooterühm Tulekindlus EN Nimitihedus kg/m 3 EN 1602, EN Võimalik kattematerjal U Protect Wired Mat 4.0 N U Protect Wired Mat 4.0 V1 U Protect Wired Mat 4.0 Alu 1 U Protect Slab 4.0 N U Protect Slab 4.0 V1 U Protect Slab 4.0 Alu 1 A1 66 Katmata Klaaskiud Alumiiniumfoolium A1 66 Katmata Klaaskiud Alumiiniumfoolium

6 6 Tabel 2. Ümmarguse ristlõikega ventilatsioonikanalite isolatsioonikihi paksused erinevates tulepüsivusklassides sisemise (Sis) ja välimise (Väl) põlengu vastu. Isolatsioonimaterjal Kanali suund EI 15 EI 30 EI 60 EI 90 EI 120 Isover ULTIMATE U Protect Wired Mat 4.0 N Horisontaalne Sis 35 Väl 30 Sis 50 Väl 30 Sis 75 Väl 60 Sis 95 Väl 90 Sis 115 1) Väl 100 U Protect Wired Mat 4.0 V1 U Protect Wired Mat 4.0 Alu 1 Vertikaalne Sis 35 Väl 30 Sis 50 Väl 30 Sis 75 Väl 60 Sis 95 Väl 90 Sis 115 1) Väl 100 1) Ventilatsioonikanali ühenduskohad tugevdatakse terasest tugivõrudega mõõdus 40 5 mm ühenduskoha mõlemal poolel. Tabel 3. Neljakandilise ristlõikega ventilatsioonikanalite isolatsioonikihi paksused erinevates tulepüsivusklassides sisemise (Sis) ja välimise (Väl) põlengu vastu. Isolatsioonimaterjal Kanali suund EI 15 EI 30 EI 60 EI 90 EI 120 Isover ULTIMATE U Protect Slab 4.0 N U Protect Slab 4.0 V1 U Protect Slab 4.0 Alu 1 Horisontaalne Sis 30 Väl 30 Vertikaalne Sis 35 Väl 30 Sis 40 Väl 30 Sis 50 Väl 30 Sis 60 Väl 30 Sis 80 Väl 30 Sis 70 Väl 70 Sis 90 Väl 70 Sis 80 Väl 80 Sis 100 Väl 80 Tabelite 2 ja 3 andmed kehtivad, kui ventilatsioonikanalid vastavad Soome ehitusseadustiku osas E7 neile esitatud nõuetele ning kui kanali läbimõõt või ristlõike suurem mõõt on 1000 mm, kanaliga läbistatava konstruktsiooni tihedus on 650 kg/m 3 ja kanali isolatsioon on paigaldatud tootja paigaldusjuhendis ning lisas A2 esitatud moel. 12. Vastupidavus 12.1 Mineraalvillast isolatsioonimaterjalide sideaine eraldub isolatsioonimaterjalist, kui isolatsiooni temperatuur ületab 200 C. Isolatsioonimaterjali isoleerivus jääb siiski endiseks. ULTIMATE mineraalvillade paakumistemperatuur on 1000 C. PAIGALDUS- JA KASUTUSJUHISED 13. Tootja juhised 13.1 Isolatsioonimaterjal tuleb paigaldada tootja juhiste järgi. Töid teostav ettevõte koostab paigalduse kohta lisale A1 vastava tõendi.

7 7 TEHNILISED UURINGUD 14. Katselised uuringud 14.1 Toodete tulepüsivuse liigitus põhineb standardil EN vastavatel katsetel. Õhukanalite tulepüsivusklassid on määratud standardile EN vastavate katsetega. 15. Muud materjalid Ohutuskaart on kättesaadav tootja internetilehel.

8 SERTIFIKAADI KEHTIVUSAEG 16. Sertifikaadi kehtivusaeg Käesolev sertifikaat kehtib kuni Kehtivuse tingimused Sertifikaat kehtib eeldusel, et toodet oluliselt ei muudeta ja tootjal on kehtiv kvaliteedikontrolli leping. Kehtivate sertifikaatide loend on kättesaadav VTT Expert Services Oy-s. 18. Muud tingimused Käesolevas sertifikaadis esitatud viited Soome ehitusseadustiku väljaannetele ja standarditele puudutavad neid sellisel kujul, nagu nad kehtisid sertifikaadi väljastamise päeval. Käesolevas sertifikaadis esitatud soovitused toote ohutu kasutamise kohta on miinimumnõuded, mida tuleb toote kasutamisel järgida. Sertifikaat ei tühista seadustes ja määrustes esitatud praegusi ega tulevasi nõudeid. Peale sertifikaadis esitatu tuleb projekteerimisel, tootmisel ja kasutamisel järgida üldist head ehitustava. Toote kvaliteedi ja pideva kvaliteedikontrolli eest vastutab tootja. VTT Expert Services Oy ei võta käesoleva sertifikaadi väljastamisega endale mingeid kahjude hüvitamise kohustusi isiku- või muude kahjude eest, mis võivad otseselt või kaudselt tuleneda sertifikaadile vastava toote kasutamisest. VTT Expert Services Oy hinnangul sobivad Saint-Gobain Rakennustuotteet Oy toodetavad isolatsioonimaterjalid käesolevas sertifikaadis esitatud moel kasutamiseks ehitustöödel. Käesolev uuendatud sertifikaat nr VTT-C on varem esitatu kohaselt väljastatud Saint-Gobain Rakennustuotteet Oy-le VTT Expert Services Oy nimel Tiina Ala-Outinen Ärijuht Ritva Paalanen Peahindaja

9 PAIGALDUSTÖÖDE TÕEND Lisa A2 1 (1) TOOTED Saint-Gobain Rakennustuotteet Oy turustatavad/valmistatavad: ULTIMATE Protect võrkmatid: U Protect Wired Mat 4.0 N, U Protect Wired Mat 4.0 V1, U Protect Wired Mat 4.0 Alu1; ULTIMATE Protect plaadid: U Protect Slab 4.0 N, U Protect Slab 4.0 V1, U Protect Slab 4.0 Alu1; ULTIMATE Protect paigalduskruvid, liimid ja massid: Isover Protect Screw, Isover Protect BSF, Isover Protect BSK. VTT sertifikaat nr VTT-C Paigaldusobjekt: Aadress: Paigaldava ettevõtte andmed: Nimi Aadress Telefon/faks E-post / WWW Paigaldaja Paigaldamise aeg Toote tüüp, mõõtmed, muud olulised andmed Paigalduskoha andmed (hoone osa/korrus, ruum/ruumid) Lisateave: Tooted on paigaldatud tootja paigaldusjuhiste järgi. Koht ja kuupäev:,. 20 Allkiri: Nimi:

10 Lisa A2 1 (23) Neljakandilise ristlõikega kanalite tuletõkkeisolatsioon plaatide U Protect 4.0 abil Joonis 1. Isolatsiooniplaatide paigaldamine horisontaalsele kanalile Joonis 2. Isolatsiooniplaatide paigaldamine vertikaalsele kanalile Joonis 3. Plaadi mõõtmed mm Paigaldustööde üldreeglid Keevitusvarraste kaugus kanali servast või plaatide ühenduskohast: max 80mm Keevitusvarraste kaugus üksteisest: max 260mm Tähised: = keevitusvarras = kruvi Fire Protect

11 Lisa A2 2 (23) Vertikaalsed neljakandilise ristlõikega kanalid Joonised 4 7. Isolatsiooniplaadi kinnitamine kanali põhja l = 1200 mm l 420 mm 420 < l < l 940

12 Lisa A2 3 (23) 940 < l 1200 Isolatsiooniplaadi kinnitamine pikiküljele Joonised Pikisuunaliste plaatide ülekate põhjaplaadi peale l < l 680

13 Lisa A2 4 (23) 600 < l < l 1200

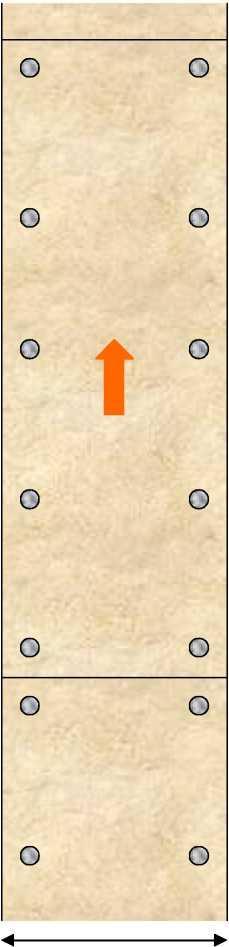

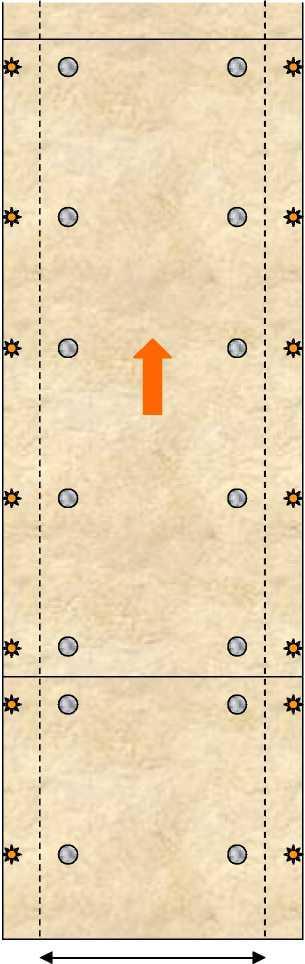

14 Neljakandilise ristlõikega kanalite püstpaigaldus Lisa A2 5 (23) Joonis 12. Serva ülekattega plaadid Joonis 13. Ilma serva ülekatteta plaadid l = 1200 l 420 ja isolatsioonikihi paksus 90 või l 400 ja isolatsioonikihi paksus = 100 või l 380 ja isolatsioonikihi paksus = 110 või l 360 ja isolatsioonikihi paksus = 120 l 420

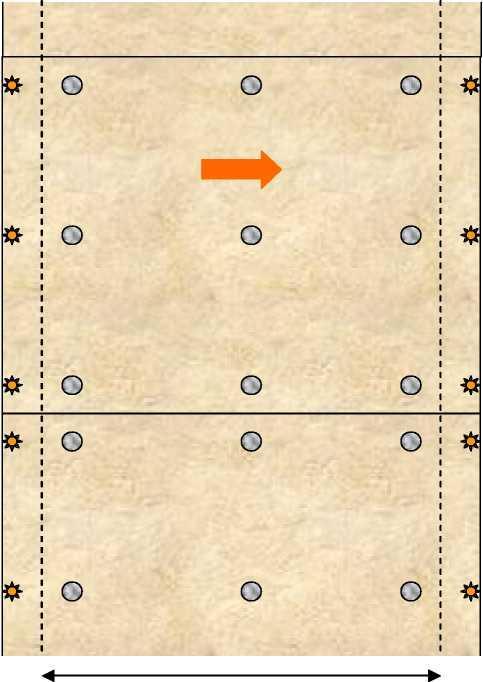

15 Lisa A2 6 (23) Joonis 14. Serva ülekattega plaadid Joonis 15. Ilma serva ülekatteta plaadid l 680 l 680

16 Joonis 16. Serva ülekattega plaadid Lisa A2 7 (23) L = 600 l 940

17 Lisa A2 8 (23) Joonis 17. Ilma serva ülekatteta plaadid l 940 Joonis 18. Ilma serva ülekatteta plaadid L = 600 l 1200

18 Lisa A2 9 (23) Joonis 19. Isolatsiooniplaatide ülekate ühenduskohtades Ülemine plaat Küljeplaat nõuded puuduvad Kanaliühendus Kanali alumine pool Alumise poole plaat

19 Lisa A2 10 (23) Joonis 20. Kanaliühenduste paigaldus, kinnituste asukoha põhimõtteskeem

20 Lisa A2 11 (23) Joonis 21. Kanaliühenduste paigaldus, põhimõtteskeem

21 Lisa A2 12 (23) Joonis 22. Ühenduskoha tugevdamine isolatsiooniplaadiga, põhimõtteskeem kanali põhjast ja pealt Kanaliühendus Keevitusvardaid kasutatakse alumise ja ülemise poole ühenduse juures Kanali serv

22 Lisa A2 13 (23) Joonis 23. Ühenduskoha tugevdamine isolatsiooniplaadiga, põhimõtteskeem kanali küljelt Kruvid Protect, pikkus 60 mm Kanaliühendus Kanali serv

23 Lisa A2 14 (23) Joonis 24. Isolatsiooniplaatide ülekate ühenduskohtades Kitsama külje plaadid Kanaliühendus Laiema külje plaadid Isolatsiooniühendus

24 Lisa A2 15 (23) Joonis 25. Ühenduskoha tugevdamine isolatsiooniplaadiga, kitsama külje põhimõtteskeem Kanali serv

25 Lisa A2 16 (23) Joonis 26. Ühenduskoha tugevdamine isolatsiooniplaadiga, laiema külje põhimõtteskeem Kanali serv Keevitusvarras Kruvid Protect, pikkus 60 mm

26 Lisa A2 17 (23) Neljakandilise ristlõikega kanalite tuletõkkeisolatsioon plaatide U Protect 4.0 abil Kinnitamine -Isolatsiooniplaadid kinnitatakse kanalile 2,7 mm läbimõõduga keevitusvarraste ja 30 mm seibide abil. -Keevitusvardad paigaldatakse üksteisest maksimaalselt 260 mm kaugusele ja 80 mm kaugusele kanali servast või plaadi ühenduskohast. Kanali ülemine plaat ei vaja kinnitamist keevitusvardaga. -Nurkühendused tugevdatakse kruvidega Isover Fire Protect (3 kruvi külje kohta, vahed 300 mm). -Kruvi pikkus peab olema kaks korda suurem kui isolatsiooni paksus. -Kui isolatsioon on õhuke (< 40 mm), kaetakse kanali ühenduskoht isolatsiooniribaga (laius vähemalt 100 mm ja paksus vähemalt 30 mm) ühendamisviisist sõltumata. Kanalid toestatakse keermestatud varraste ja U-profiilide abil. Keermestatud varras peab olema vähemalt mõõdus M10.

27 Lisa A2 18 (23) Neljakandilise ristlõikega kanalite tuletõkkeisolatsioon plaatide U Protect 4.0 abil Läbiviigud Joonis 27. Kanali kinnitamine konstruktsiooni külge, põhimõtteskeem

28 Joonis 28. Läbiviigu tihendamine, põhimõtteskeem Lisa A2 19 (23)

29 Lisa A2 20 (23) Neljakandilise ristlõikega kanalite tuletõkkeisolatsioon plaatide U Protect 4.0 abil Läbiviikude tihendamine ja kanali kinnitamine konstruktsiooni külge Kanali paigaldamine Kanal paigaldatakse avasse. Kanali ja seina vahe peab olema 50 mm. Kanalil peab olema sisemine tugivarras läbistuskoha juures. Augu isoleerimine Täitke kanali ja konstruktsiooni vahe tihedalt isolatsiooniplaadiga U Protect Slab 4.0. Augu tihendamine Tihendage ühendus tuletõkkemassi Isover Protect BSF abil õhutihedaks. Massikihi paksus peab olema vähemalt 2 mm konstruktsiooni mõlemal poolel. Kanali toestamine Kanali toestamiseks kinnitatakse selle ümber nurkprofiil ( mm). Nurkprofiil kinnitatakse kanali külge terasneetidega (3,2 10 mm), vahed 100 mm. Ülemised ja alumised profiilid kinnitatakse konstruktsiooni külge kumbki kahe teraskruviga. Profiilid tuleb paigaldada konstruktsiooni mõlemale poolele. Püstpaigaldamisel paigutatakse nurkprofiilid vaid põrandapinna poolele. Kanali isoleerimine Isolatsiooniplaadid paigaldatakse konstruktsiooni külge. Plaadid tuleb lõigata pisut ülemõõtu, et nad jääks kergelt pinge alla. Plaadid liimitakse konstruktsiooni külge kinni tuletõkkeliimiga Isover Protect BSK. Neljakandilise ristlõikega kanalite tuletõkkeisolatsioon plaatide U Protect 4.0 abil Joonistel kasutatud tähiste selgitused Number Kirjeldus Täpsustus 1 Isolatsioon U Protect Slab Isolatsioon U Protect Slab Ventilatsioonikanal Teraskanal, seina paksus 0,7 mm 4 Konstruktsioon Kandev seinakonstruktsioon 5 Keevitusvarras Terasvarras + seib, 2,7 30 mm 6 Nurkprofiil Terasprofiil mm 7 Neet Terasneet 3,2 10 mm 8 Tuletõkkemass Protect BSF Isover, > 2 mm kiht 9 Tuletõkkeliim Anorgaaniline liim, dünaamiline viskoossus temperatuuril 20 ºC mpas 10 Protecti kruvi Teraskruvi Isover, pikkus 2 isolatsioonipaksus 11 Kinnituskruvi Teraskruvi 7,6 60 mm 12 Tugivarras Terasvarras ø 16 mm, seina paksus 2,0 mm 13 Seib Terasplaat ø 72 mm, materjali paksus 1,0 mm 14 Polt Teraspolt M10 15 Kanaliliist ,2 mm 16 Tihend Keraamiline tihend 3 mm / 20 mm 17 Kinnitus Poltkinnitus M10, teras

30 Lisa A2 21 (23) Ümmarguse ristlõikega kanali tuletõkkeisolatsioon võrkmatiga U Protect 4.0. Läbiviigud Joonis 29. Kanali kinnitamine konstruktsiooni külge, põhimõtteskeem
