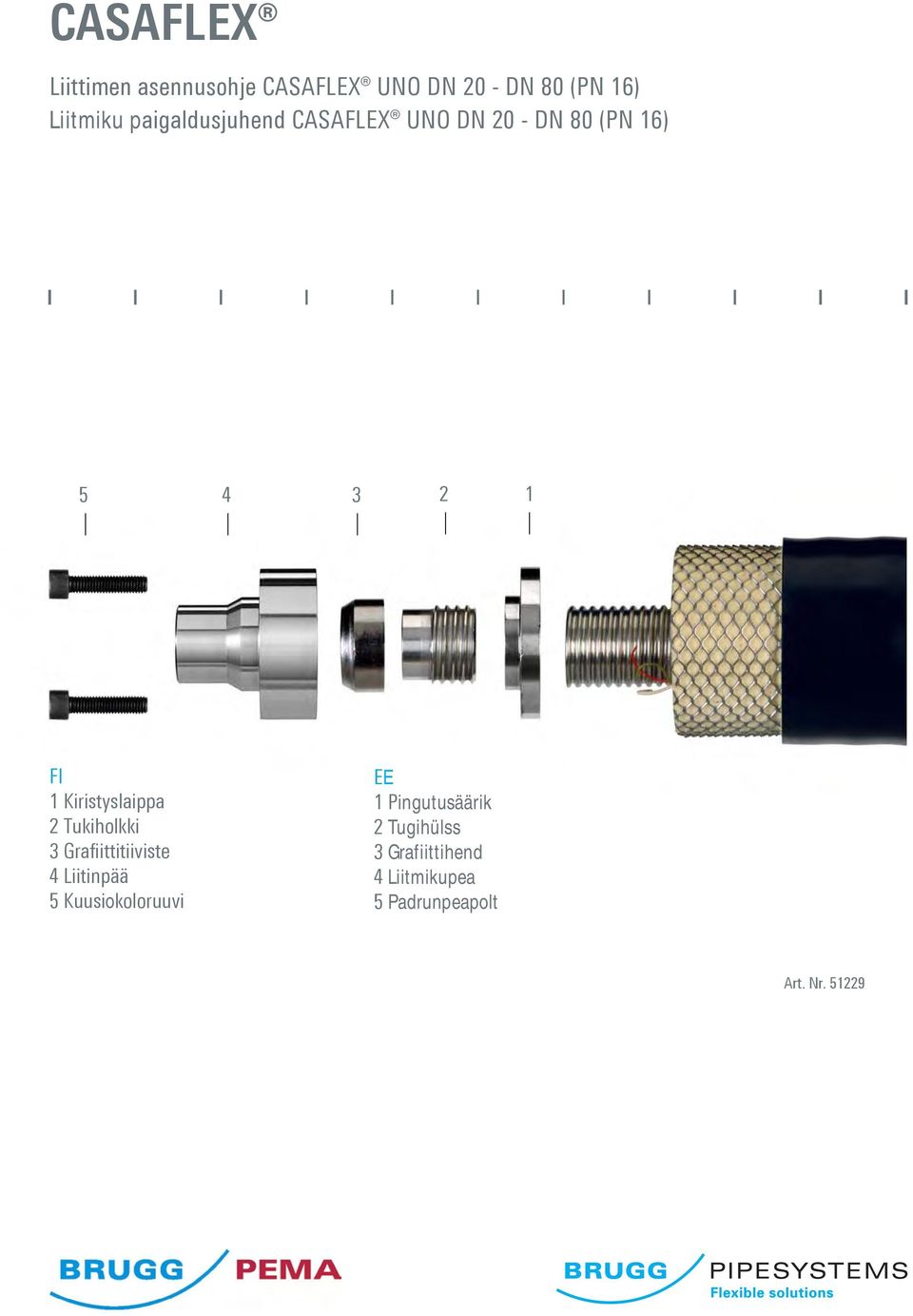

1 CASAFLEX Liittimen asennusohje CASAFLEX UNO DN 20 - DN 80 (PN 16) Liitmiku paigaldusjuhend CASAFLEX UNO DN 20 - DN 80 (PN 16) Kiristyslaippa 2 Tukiholkki 3 Grafiittitiiviste 4 Liitinpää 5 Kuusiokoloruuvi 1 Pingutusäärik 2 Tugihülss 3 Grafiittihend 4 Liitmikupea 5 Padrunpeapolt Art. Nr

2 Turvaohje - Ohutusnõuded CASAFLEX CASAFLEX UNO 2 Lue nämä turvaohjeet huolellisesti ennen työn aloittamista Loe ohutusnõudeid hoolikalt enne töö alustamist x x = 50mm Yleistä - Üldinfo Tärkeää tietoa tämän tuotteen käsittelystä oikein ja turvallisesti! Nõuded selle toote käsitlemiseks õigesti ja ohutult! Sisältö Turvaohje ja yleistä tietoa Sivu 2 (tämä sivu) Asennnus matalissa ulkolämpötiloissa Sivu 3 Putken valmistelu liitostyötä varten Sivu 4,5 Taloon sisääntulo Sivu 6 CASAFLEX -putken rakenne Virtausputki ruostumaton krominikkeliteräs X5 CrNi 18/10 EN , ASTM 304 Eriste CFC-vapaa, taipuisa polyisosyanuraatti (PIR) Suojakuori polyeteeni LLD-PE, saumaton suulakepuristettu Sisu Ohutusnõuded ja üldsisu LK. 2 Paigaldus madalatel temperatuuridel LK. 3 Toru ettevalmistused liitmike paigalduseks LK. 4,5 Põlv (maja sissetõus) LK. 6 CASAFLEX -toru struktuur Voolutoru roostevaba kroomnikkelteras X5 CrNi 18/10, EN , ASTM 304 Isolatsioon freooni vaba painduv polyisocyanurate (PIR) Kattetoru tihedalt kokkupressitud LLD-PE,ilma liitekohtadeta Käyttöalue Max. jatkuva käyttölämpötila T Bmax 160 C Putkikoko 60+60/182 T Bmax 130 C Max. hetkellinen käyttölämpötila T max 180 C Max. käyttöpaine PN 16 CASAFLEX -putkijärjestelmä on tarkoitettu käytettäväksi pieniin ja keskisuurin alue- ja kaukolämpöverkkoihin, sekä teollisuudessa ja maataloudessa, aurinkolämpö- sekä uima-allasjärjestelmissä.. Kasutusalad Max. jätkuv töötemperatuur T Bmax 160 C Toru mööt 60+60/182 T Bmax 130 C Max. hetkeline temperatuur T max 180 C Max. töörõhk PN 16 CASAFLEX torusüsteem om mõeldud väikeste ja keskmise suurusega kaugkütte ja piirkondlikessoojusvõrkudes, tööstuses, põllumajanduses, päikesekütte-ja ujumisbasseinisüsteemides.

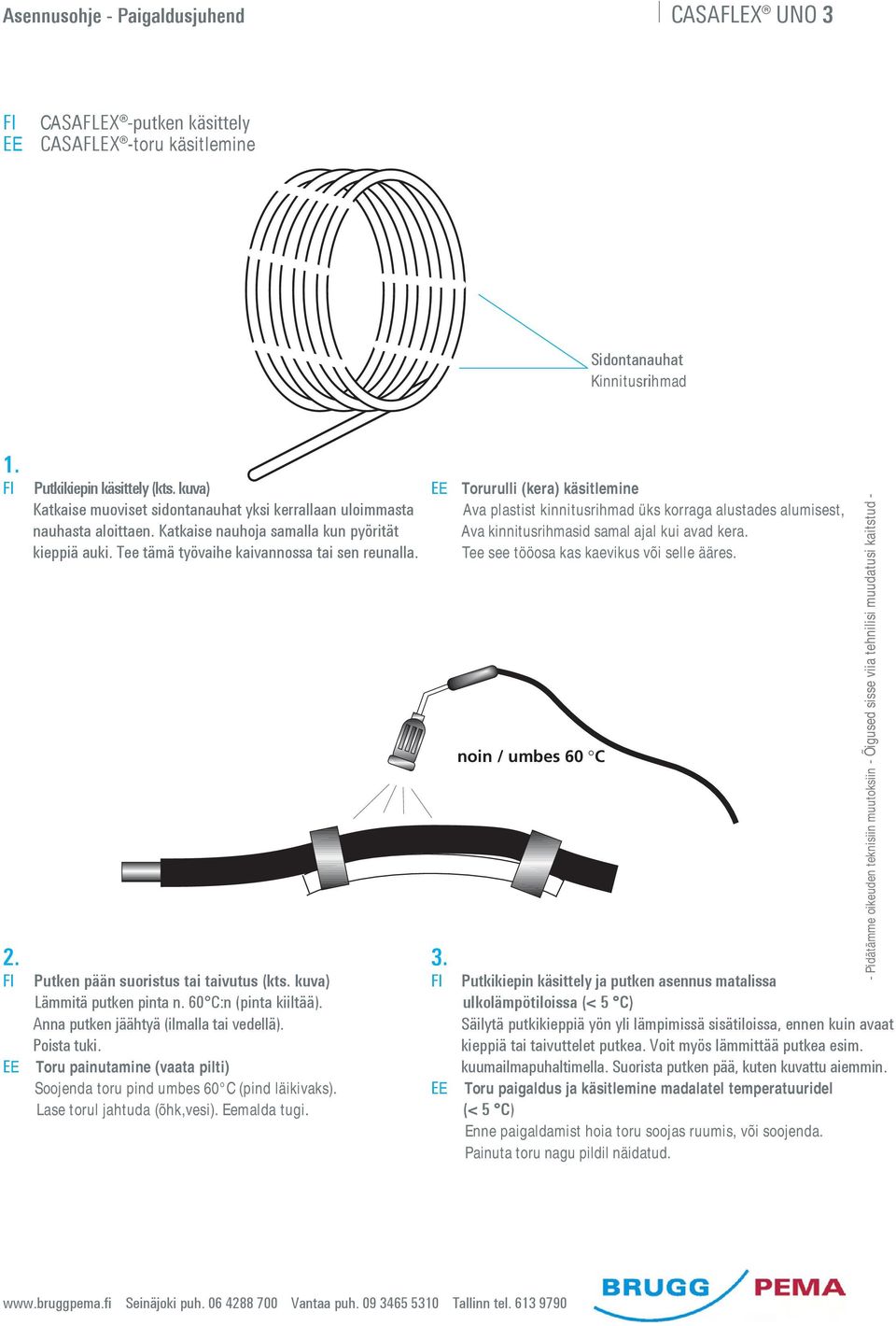

3 CASAFLEX UNO 3 CASAFLEX -putken käsittely CASAFLEX -toru käsitlemine Sidontanauhat Kinnitusrihmad Putkikiepin käsittely (kts. kuva) Katkaise muoviset sidontanauhat yksi kerrallaan uloimmasta nauhasta aloittaen. Katkaise nauhoja samalla kun pyörität kieppiä auki. Tee tämä työvaihe kaivannossa tai sen reunalla. Putken pään suoristus tai taivutus (kts. kuva) Lämmitä putken pinta n. 60 C:n (pinta kiiltää). Anna putken jäähtyä (ilmalla tai vedellä). Poista tuki. Toru painutamine (vaata pilti) Soojenda toru pind umbes 60 C (pind läikivaks). Lase torul jahtuda (õhk,vesi). Eemalda tugi. Torurulli (kera) käsitlemine Ava plastist kinnitusrihmad üks korraga alustades alumisest, Ava kinnitusrihmasid samal ajal kui avad kera. Tee see tööosa kas kaevikus või selle ääres. 3. noin / umbes 60 C Putkikiepin käsittely ja putken asennus matalissa ulkolämpötiloissa (< 5 C) Säilytä putkikieppiä yön yli lämpimissä sisätiloissa, ennen kuin avaat kieppiä tai taivuttelet putkea. Voit myös lämmittää putkea esim. kuumailmapuhaltimella. Suorista putken pää, kuten kuvattu aiemmin. Toru paigaldus ja käsitlemine madalatel temperatuuridel (< 5 C) Enne paigaldamist hoia toru soojas ruumis, või soojenda. Painuta toru nagu pildil näidatud.

4 CASAFLEX UNO 4 max. 5 mm 200 mm Tarvittavat työkalut Rautasaha, merkintätussi, mitta, veitsi, teräsharja RSTharjaksilla, viila (karkeus 2), pihdit, kuusiokolokärki*, räikkäväännin, kaasupoltin. Kasutatavad tööriistad Rauasaag, tint, mõõdulint, nuga, roostevaba terashari, viil (karedus 2), tangid, padrun mutrivõti, gaasipõleti. *SW 6 DN SW 14 DN 65 + DN 80 *SW 8 DN *SW 10 DN 50 Sahaa pala pois pituussuuntaisesti. (Varo valvontalankoja) Tee lõige pikisuunas. (Jälgi et ei lõika läbi alarmjuhtmeid) Sahaa suojakuori putken ympäri 200 mm etäisyydeltä putken päästä. Sahaa max. 5 mm syvyydeltä. Eralda (sae) toru kaitsekiht 200 mm toru otsast. Sae max. 5 mm sügavuselt ei kahjustaks alarmtraate. Irrota suojakuori. Eemalda kaitsekiht. Ø 22-39: mm Ø 48-60: mm Ø 75-98: 100 mm 5. Jos vuotovalvontalangat kytketään, kaiva ne näkyviin ja siirrä taakse pois tieltä. Kui kasutate alarmjuhtmed, jätke nähtavale. 6. Sahaa virtausputki suorassa kulmassa. Sahauspituus putkikoon mukaan (kts. kuva). Sae voolutoru võimalikult sirgelt, saagimispikkus vastavalt toru mõõdule (vaata pilti).

5 CASAFLEX UNO 5 Ø 22-39: 35 mm Ø 48-60: 45 mm Ø 75: 70 mm Ø 98: 80 mm 7. Puhdista virtausputki teräsharjalla huolellisesti kiiltäväksi ja puhtaaksi. Huomaa: Putken pinta on tiivistys-pinta (saagimispikkus vastavalt toru mõõdule, pilt). Puhasta voolutoru hoolikalt puhtaks ja Emmalda viiliga teravad ääred ja puhasta pind hoolikalt. läikivaks. NB:Toru pind on liitmiku kinnituskoht Kierrä kiristyslaippa (1) aivan taakse. Kierrä tukiholkki (2) virtausputkeen. Tukiholkin kierteen pää tulee virtausputken pään tasalle. Keera pingutusäärik (1) lõppu. Keera tugihülss (2) voolutorusse nii et hülsi keere jääks tasa voolutoru otsaga. 8. Sahaa virtausputki oikean pituiseksi suorassa kulmassa. Siisti viilalla. Poista lastut huolellisesti. Sae voolutoru õigesse pikkusesse sirge nurga all Työnnä liitinpää tukevasti (4) ilman grafiittitiivistettä tukiholkkia vasten ja pidä paikallaan. Kierrä kiristylaippaa (1) kunnes se on 0,5 mm etäisyydellä liitinpäästä. Suru liitmikupea (4) tugevasti ilma grafiittihendita vastu tugihülssi ja keera pingutusäärik (1) vastu liitmikupea u. 0,5 mm kaugusele mm 3 tarkistus / kontroll 11. Aseta grafiittitiiviste (3) tukiholkin päälle. Kiristyslaippa ei saa kiertyä. Paigalda grafiittihend (3) tugihülsi peale (liitmikupea ei tohi liikuda). 12. Tukiholkin pää pitää näkyä putkikoon mukaan: Tugihülsi ots jääb nähtavale vastavalt toru mõõdule: DN 20 - DN 50: 1-2 mm DN 80: 8 mm DN 65 : 3 mm

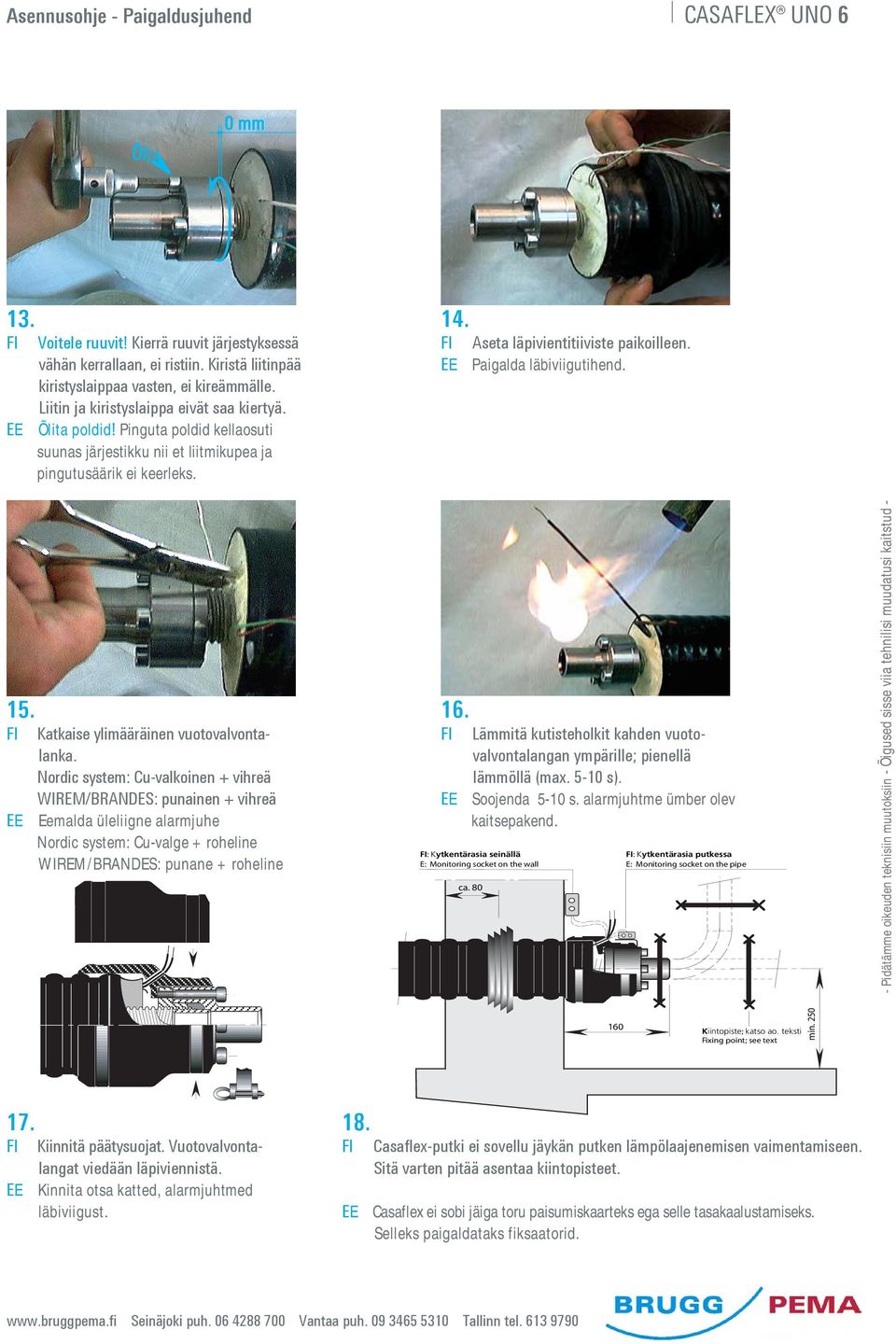

6 CASAFLEX UNO 6 Öljy 0 mm 13. Voitele ruuvit! Kierrä ruuvit järjestyksessä vähän kerrallaan, ei ristiin. Kiristä liitinpää kiristyslaippaa vasten, ei kireämmälle. Liitin ja kiristyslaippa eivät saa kiertyä. Õlita poldid! Pinguta poldid kellaosuti suunas järjestikku nii et liitmikupea ja pingutusäärik ei keerleks. 14. Aseta läpivientitiiviste paikoilleen. Paigalda läbiviigutihend. 15. Katkaise ylimääräinen vuotovalvontalanka. Nordic system: Cu-valkoinen + vihreä WIREM/BRANDES: punainen + vihreä Eemalda üleliigne alarmjuhe Nordic system: Cu-valge + roheline WIREM/BRANDES: punane + roheline 16. Lämmitä kutisteholkit kahden vuotovalvontalangan ympärille; pienellä lämmöllä (max s). Soojenda 5-10 s. alarmjuhtme ümber olev kaitsepakend. : Kytkentärasia seinällä E: Monitoring socket on the wall ca. 80 : Kytkentärasia putkessa E: Monitoring socket on the pipe 160 Kiintopiste; katso ao. teksti Fixing point; see text min Kiinnitä päätysuojat. Vuotovalvontalangat viedään läpiviennistä. Kinnita otsa katted, alarmjuhtmed läbiviigust. 18. Casaflex-putki ei sovellu jäykän putken lämpölaajenemisen vaimentamiseen. Sitä varten pitää asentaa kiintopisteet. Casaflex ei sobi jäiga toru paisumiskaarteks ega selle tasakaalustamiseks. Selleks paigaldataks fiksaatorid.
