1 Sertifitseeritud standardi DIN EN ISO 9001 : 000 alusel Tule, müra ja niiskuse eest kaitseb -PLAAT TSEMENTSIDEAINEGA PUITLAASTPLAAT

2

3 TOOTED Tsementsideainega puitlaastplaadid -PANEL B1, suure tulekindlusega, tsementhalli pinnaga, 3 lihvimata või lihvitud ja/või krunditud -PANEL A, mittesüttiv, helepunase pinnaga, integreeritud 5 värv; lihvimata või lihvitud Viimistletud -COLOR, suure tulekindlusega, 3, 8, 9 värvkattega plaat välistöödeks Krunditud -COLOR, suure tulekindlusega plaat välistöödeks, 3, 8, 9 esikülg kaetud värvilise krundiga, tagakülg viimistletud -RUSTICAL, suure tulekindlusega, sisetingimustes kasutamiseks, 3, 11 lihvitud pind; värvivalik: merevaikkollane, telliskivipunane või antratsiit i PÕRANDAPLAADID, suure tulekindlusega, 3, 5, 0, 1 mõlemalt poolt krunditud või kruntimata -PANEL F, puitkarkass-konstruktsioonidele, analoogne plaadiga Panel B1 3, 6, 7 on universaalsed ehitusplaadid, mis pakuvad kaitset tule ja niiskuse eest ning tagavad heliisolatsiooni. - TSEMENTSIDEAINEGA PUITLAASTPLAADID on valmistatud is männipuidulaastudest ja portlandtsemendist (OPC), mineraalsetest lisanditest ja veest. PANEL A sisaldab lisamaterjale. Tootmisprotsessis segatakse koostisosad kõrge rõhu all ühtlaselt läbi. Kui plaadid on kõvenenud ja konditsioneeritud, saab neid lõigata vajalikku suurusesse ja vastavalt tellija soovile profileerida. Pinnad võivad olla lihvimata, lihvitud või värvkattega. ei sisalda formaldehüüdi, mürgiseid aineid ega muid ohtlikke koostisosi ning on vastupidavad närilistele, seentele ja termiitidele. saab kergesti töödelda karbiidotsakuga tööriistadega (lõigata, puurida, freesida). Plaadi -PANEL A töötlemiseks on vaja teemantotsakuga tööriistu. Plaate saab kinnitada kruvide, naelte, klambrite või liimiga. Plaati -PANEL A ei saa kinnitada klambritega. saab kasutada välisviimistluseks puitkarkasskonstruktsioonide ehitamiseks põrandakattematerjalina siseseinteks ja lagedeks kandvate ja mittekandvate vaheseinte ehitamiseks viimistlusplaatidena niisketes ruumides tulekindlates tarindites eemaldatavate või betooni sisse jäävate raketiste ehitamiseks spordiväljakutel (löögikindluse tõstmiseks) saab kasutada nii uusehituses kui ka renoveerimisel, tööstus-, äri- ja põllumajandusehituses, betoontunnelite raketistes ja valmiselementidest majade ehitamisel. on ilmastikukindlad, külmumis- ja sulamiskindlad, kõdunemiskindlad ning vastupidavad keemilistele puhastusainetele, mida kasutatakse loomakasvatuses, samuti loomsetele jäätmetele

4 PLAADID Üldised kasutamispõhimõtted Tehasest tarnimisel on -PLAATIDE keskmine niiskusesisaldus plaadil B1 9% ja plaadil A 11%. Kuni töötlemiseni tuleb plaate säilitada kuivas kohas ja ka töötlemine ise peab toimuma kuivas keskkonnas. Kui seda ettevaatusabinõu ei rakendata ning plaadid imavad endasse liigset niiskust, võib see kahjustada tihedaid liitekohti ja kinnitusvahendeid. -PLAATE võib kasutada kohtades, kus puitplaate ei tohi kasutada, näiteks kõrghoonetes eeldusel, et rakendatakse vajalikke ettevaatusabinõusid. Välistöödel, kus pinnad puutuvad otseselt kokku niiskusega, tuleb järgida standardi DIN paragrahvi 6 nõudeid, arvestades niiskuse difusiooni tingimusi plaatide tagaküljel. -PLAATE soovitatakse kasutada lihvimata siledate pindade ehitamiseks igasugustes välistarindites ja seinavoodrites, välja arvatud juhul, kui spetsiaalselt nõutakse lihvitud pindasid. Lihvitud pinnaga plaate, kus puidukiud on pinnal nähtavad, kasutatakse tavaliselt täpse paksusega põrandate ehitamiseks ning erirakendusteks. Kui dekoratiivsetel kaalutlustel (nt siseviimistluses) peaks olema vajalik lihvitud, värvitu ja lakitud pealispind, tuleb see tellimuses ära näidata! Välistingimustes, näiteks nähtavaks jääva välisvoodrina kasutatavad -PLAADID tuleb pundumise ja kahanemise vältimiseks katta -värvi või kruntviimistlusega. Värvida võib ka ehitusplatsil, kuid see ei taga tehases värvituga võrdväärset kvaliteeti. -PLAADID kui monoliitne materjal on väga kvaliteetse struktuuriga, see fikseerib kruvisid väga tugevalt ega kihistu niiskuse ja temperatuuri muudatuste tagajärjel. Arvestades ka seene- ja termiidikindlust, on -PLAADID ideaalne ehitusmaterjal troopilistes piirkondades. -PLAATE on katsetatud standardi DIN EN kohaselt. Materjalijäätmeid tohib vastavalt nende klassifikatsioonile toimetada pealmaaprügilatesse. - -

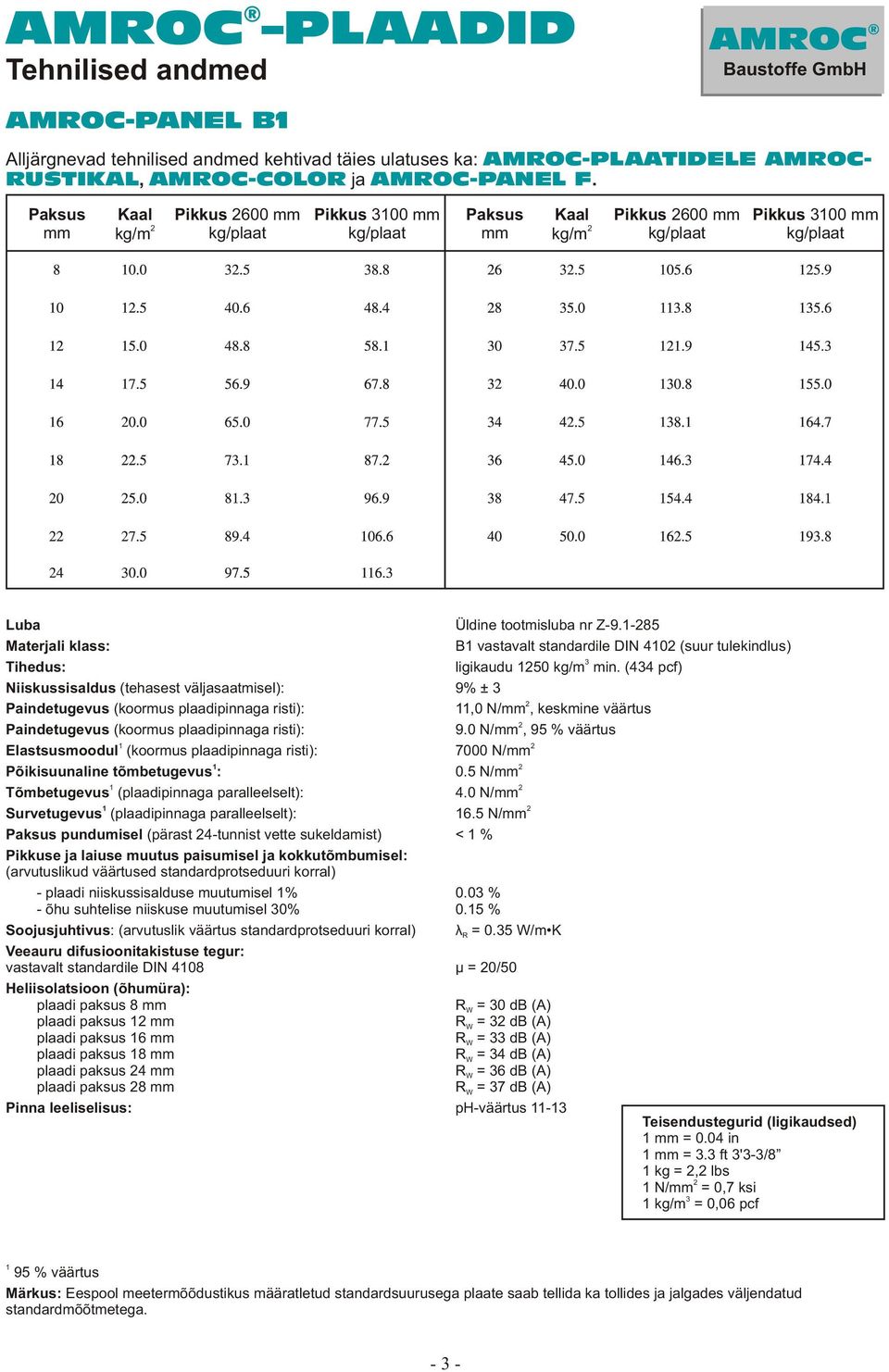

5 PLAADID Tehnilised andmed -PANEL B1 Alljärgnevad tehnilised andmed kehtivad täies ulatuses ka: -PLAATIDELE - RUSTIKAL, -COLOR ja -PANEL F. Paksus mm Kaal kg/m Pikkus 600 mm kg/plaat Pikkus 3100 mm kg/plaat Paksus mm Kaal kg/m Pikkus 600 mm kg/plaat Pikkus 3100 mm kg/plaat Luba Üldine tootmisluba nr Z Materjali klass: B1 vastavalt standardile DIN 410 (suur tulekindlus) 3 Tihedus: ligikaudu 150 kg/m min. (434 pcf) Niiskussisaldus (tehasest väljasaatmisel): 9% ± 3 Paindetugevus (koormus plaadipinnaga risti): 11,0 N/mm, keskmine väärtus Paindetugevus (koormus plaadipinnaga risti): 9.0 N/mm, 95 % väärtus 1 Elastsusmoodul (koormus plaadipinnaga risti): 7000 N/mm 1 Põikisuunaline tõmbetugevus : 0.5 N/mm 1 Tõmbetugevus (plaadipinnaga paralleelselt): 4.0 N/mm 1 Survetugevus (plaadipinnaga paralleelselt): 16.5 N/mm Paksus pundumisel (pärast 4-tunnist vette sukeldamist) < 1 % Pikkuse ja laiuse muutus paisumisel ja kokkutõmbumisel: (arvutuslikud väärtused standardprotseduuri korral) - plaadi niiskussisalduse muutumisel 1% 0.03 % - õhu suhtelise niiskuse muutumisel 30% 0.15 % Soojusjuhtivus: (arvutuslik väärtus standardprotseduuri korral) R = 0.35 W/m K Veeauru difusioonitakistuse tegur: vastavalt standardile DIN 4108 = 0/50 Heliisolatsioon (õhumüra): plaadi paksus 8 mm R W = 30 db (A) plaadi paksus 1 mm R W = 3 db (A) plaadi paksus 16 mm R W = 33 db (A) plaadi paksus 18 mm R W = 34 db (A) plaadi paksus 4 mm R W = 36 db (A) plaadi paksus 8 mm R W = 37 db (A) Pinna leeliselisus: ph-väärtus Teisendustegurid (ligikaudsed) 1 mm = 0.04 in 1 mm = 3.3 ft 3'3-3/8 1 kg =, lbs 1 N/mm = 0,7 ksi 3 1 kg/m = 0,06 pcf 1 95 % väärtus Märkus: Eespool meetermõõdustikus määratletud standardsuurusega plaate saab tellida ka tollides ja jalgades väljendatud standardmõõtmetega

6 PLAADID Load - katsed Magdeburg Z Tootmisprotsessi ja valmistoodete sõltumatu kvaliteedijärelevalve Saksamaa Ehitustehnoloogia Instituudilt üldise tootmisloa saamiseks -PANEL B1 Z PANEL A Z HFB Engineering GmbH Zschortauer Straße 4 D-0419 Leipzig Magdeburg Z Tänu suurepärastele katsetulemustele on tootele -PANEL B1 omistatud järgmine Rosenheim Institute for Building Biology GmbH kvaliteedimärk: Vastupidavus kuullöögikatsele Vastupidavust kuullöögikatsele standardi DIN järgi on katsetatud ja tõendatud Saksamaal Stuttgardis asuva Otto-Graf FMPA Instituudi katsega nr 46/

7 PLAADID Tehnilised andmed / tarneühikud -PANEL A Alljärgnevad tehnilised andmed kehtivad täies ulatuses ka: -PLAATIDELE - RUSTIKAL, -COLOR ja -PANEL F. Paksus mm kg/m kaubaaluse kohta kaubaaluse kohta kaubaaluse kohta kogus m kg kogus m kg kogus m kg Pindala väärtused ruutmeetrites ja kaalu väärtused kaubaaluse kohta kilogrammides (ilma pakendita) on ümardatud. Luba: Saksamaa üldine tootmisluba nr Z Materjali klass: A vastavalt standardile DIN 410 (mittesüttiv) Tihedus: umbes 1450 kg/m³ min. (503 pcf) Niiskussisaldus (tehasest väljasaatmisel): 11% ± 3 Paindetugevus (koormus plaadipinnaga risti): 7,5 N/mm - 95% väärtus 1 Elastsusmoodul (koormus plaadipinnaga risti): 8000 N/mm 1 Põikisuunaline tõmbetugevus : 0.8 N/mm 1 Tõmbetugevus (plaadipinnaga paralleelselt): 3.0 N/mm 1 Survetugevus :.0 N/mm Paksus pundumisel (pärast 4-tunnist vette sukeldamist) < 0.5 % Pikkuse ja laiuse muutus paisumisel ja kokkutõmbumisel: (arvutuslikud väärtused standardprotseduuri korral) - plaadi niiskussisalduse muutumisel 1% 0.03 % - õhu suhtelise niiskuse muutumisel 30% % Soojusjuhtivus: (arvutuslik väärtus standardprotseduuri korral) R = 0.35 W/m K Veeauru difusioonitakistuse tegur: vastavalt standardile DIN 4108 = 0/50 Pinna leeliselisus: ph-väärtus Teisendustegurid (ligikaudsed) 1 mm = 0.04 in 1 mm = 3.3 ft 3'3-3/8 1 kg =, lbs 1 N/mm = 0,7 ksi 3 1 kg/m = 0,06 pcf 1 95% väärtus Märkus: Eespool meetermõõdustikus määratletud standardsuurusega plaate saab tellida ka tollides ja jalgades väljendatud standardmõõtmetega

8 PLAADID Tarneandmed -PANEL B1 -PANEL A Plaadi paksus - lihvimata 8-40 mm sammuga mm 1-4 mm sammuga mm Plaadi paksus - lihvitud 8-38 mm sammuga mm 1-4 mm sammuga mm Paksuse tolerantsid - lihvimata - lihvitud 8-1 mm ± 0.6 mm mm ± 0.8 mm 0-4 mm ± 1.0 mm 6-40 mm ± 1.5 mm 8-38 mm ± 0.3 mm 1-16 mm ± 0.8 mm 18-4 mm ± 1.0 mm 1-4 mm ± 0.3 mm Standardmõõtmed 600 x 150 mm ja 3100 x 150 mm, maksimaalne suurus 300 x 150 mm (tellimisel) Muud mõõtmed - mis tahes täisnurkne mõõtulõikamine (tellimisel) - tellimusele vastavalt muudetav pikkus vahemikus mm (sõltuvalt tellitud kogusest) Pikkuse ja laiuse tolerantsid ± 5,0 mm (vastavalt DINile) Täisnurksuse täpsus 1,0 mm risti plaadi laiusega (vastavalt DINile); Servad kaetud faasitud; pool-poolega seotis; sulund; ainult sulundisoon (eraldi tapikeele jaoks) Plaadid virnastatakse kaubaalusele puitlattidel (kinnitatakse metall-lintidega ja kaetakse plastkilega) Kõigil kaubaalustel on informatsioon plaatide suuruse, koguse, viimistluse ja tootmisprotsessi tunnuste kohta. Standardse kaubaaluse kaal on ligikaudu 000 kg

9 PANELS Tarneühikud -PANELS B1 Need standardsed tarneühikud kehtivad ka plaatidele: -RUSTIKAL, -COLOR ja -PANEL F. Paksus mm kg/m kaubaaluse kohta kaubaaluse kohta kaubaaluse kohta kogus m kg kogus m kg kogus m kg Pindala väärtused ruutmeetrites ja kaalu väärtused kaubaaluse kohta kilogrammides (ilma pakendita) on ümardatud. Märkus: Eespool meetermõõdustikus määratletud standardsuurusega plaate saab tellida ka tollides ja jalgades väljendatud standardmõõtmetega

10 PLAADID Fassaadiplaadid -COLOR Viimistletud -COLOR Välisfassaadid on raskete klimaatiliste tingimuste mõju all. Nende konstruktsioon peab olema vastupidav ja ilmastikukindel, fassaadikate tagant ventileeritav. Viimistletud -COLOR on selleks otstarbeks sobivaim; see on ühtlasi ökoloogiline toode, mis lubab luua eelkõige värvuste poolest erinevaid arhitektuurseid kontseptsioone ja ehitada välisvoodri taskukohase hinnaga. Viimistletud -COLOR on suurte mõõtmetega fassaadiplaat, mille servad ja mõlemad küljed on kaetud puhta kuumkuivatatud akrüülkattega. Viimistletud -COLOR on vastupidiselt puidule kauakestev ja hooldusvaba. Selle plaadi kasutamine on väga ökonoomne lahendus, mis vastab täielikult nüüdisaegsetele keskkonnasäästlikele ehitusnõuetele. Plaatide servad on tehases kaetud kuumkuivatusmeetodil, seetõttu ei ole muidu vajalik keeruline servatöötlus kohapeal enam nõutav ning servad on nagu ka suured pinnad asjatundlikult kaitstud ilmastikumõjude eest. Viimistletud plaadi -COLOR tagakülg on kaetud helehallis RAL-toonis värvikihiga. Nähtava esikülje jaoks pakub hulganisti erinevaid värvivariante, mis rahuldavad kõiki praktikas esinevaid tavanõudeid. Kui ei tellita teisiti, on tarnitava plaadi esikülg heledas siidja läikega toonis. Viimistletud plaadiga -COLOR on fassaad: - äärmiselt ilmastikukindel - väga vastupidav murenemise suhtes eeldusel, et plaate on hoitud nõuetekohaselt kuivas ja käsitsetakse õigesti. Alati tuleb vältida virnastatud plaatide niiskumist. Lõigatud servad tuleb puhastada tolmust ja katta ehitusplatsil värvikihiga. - UV-kindel - lahustivaba - neutraalse lõhnaga - veekindel - leelisekindel Peale suuremõõtmeliste fassaadiplaatide tarnitakse ka tellimuskohaste mõõtmetega plaate, näiteks sindliplaatideks jne. Ka sellisel juhul tuleb tellida teatud minimaalne kogus. Kõige väiksem tarnitav suurus on 300 x 500 mm. Soovi korral võib üks tarnepartii sisaldada erinevaid tellitud mõõtmetega suurusi. Tehnilised andmed on toodud vastavalt lehekülgedel 3 ja 5. Krunditud -COLOR Krunditud plaadi -COLOR tagakülg on samasuguse viimistlusega nagu viimistletud plaadil -COLOR. Plaadi nähtavale jääv külg on krunditud täisvalges RAL-värvitoonis kuumkuivatusakrüülkattega, niisiis katab plaati üleni kattekiht. Servad on samuti töödeldud. Krunditud -COLOR on tootetüüp nähtava pinna lõplikuks individuaalseks viimistlemiseks ehitusplatsil pärast plaatide paigaldamist. Pärast lõplikku pinnaviimistluse pealekandmist ehitusplatsil on veeauru difusioon plaadi esi- ja tagakülje vahel tasakaalustatud. Tehases plaadi esiküljele kantud krundikiht ei sule plaadipinda täielikult. Pinnakatte viimaseks kihiks tuleb kasutada ilmastiku- ja leelisekindlat värvi. Remmers Company on katsetanud akrüülvärvi Rofalin Acryl ja soovitab seda kasutamiseks. Lisaks kasutamisele värvitud fassaadikattena sobib krunditud -COLOR ka krohvialuseks. Vuukide katmisel tuleb järgida leheküljel 18 esitatud juhiseid. Tehnilised andmed on toodud lehekülgedel 3 ja 5. Muu kruntimine -PLAATE võib tarnida kaetuna mõlemalt poolt puhta kuumkuivatatud akrüülkrundiga, samal viisil töödeldud servadega, helehallis RAL-värvitoonis. Selline kruntimine sobib ainult teatud rakendusteks, näiteks: - põrandaplaadid kaitseks ühepoolse kuivamise eest pärast põrandakatte paigaldamist - niiskete ruumide põrandaplaadid katmiseks keraamilise materjaliga - niiskete ruumide seinad, mis kaetakse keraamilise materjaliga Selliselt krunditud plaadid ei sobi kasutamiseks välistingimustes

11 PLAADID Fassaadiplaadid -COLOR Viimistletud -COLOR Esikülje värvitoonide näited RAL-süsteemi alusel RAL 100 liivakollane RAL 301 beeþikas punane RAL 504 pastellsinine Tagakülg RAL 7035 helehall RAL 607 heleroheline RAL 7030 kivihall RAL 8004 vaskpruun Värvitoonid RAL- ja NCS-süsteemide alusel Muud värvitoonid tellimisel Väga eredate värvitoonide korral tuleb konsulteerida tootjaga Tarneühikud kg/m kaubaaluse kohta plaadid m kg Krunditud -COLOR Esikülg Tagakülg Tarneühikud Paksus mm kg/m kaubaaluse kohta kogus m kg kaubaaluse kohta kogus m kg RAL 9010 täisvalge RAL 7035 helehall - 9 -

12 PLAADID Kasutamine töötlemine Mehaaniline töötlemine Plaate -PANEL B1, mis on vaiksideainega puitkiudplaatide sarnased, tuleb töödelda karbiidotsakuga tööriistadega. Kui töötlemise ajal tekib tolmu, eriti kinnistes ruumides, on selle kõrvaldamiseks soovitatav kasutada tolmuimejat. Kasutamiseks sobivad kõik tavalised tööriistad. Saagimine: - Statsionaarsed plaadisaed Saetera läbimõõt mm (ligikaudu 10-16) vertikaalseks ja horisontaalseks saagimiseks Hammaste arv Käsi-ketassaed Läbimõõt mm Hammaste arv 48-7 Plaatidele paksusega kuni 1 mm Hammaste arv Plaatidele paksusega üle 1 mm Pöörlemiskiirus: p/min Siledate lõikeservade saamiseks peab alumine tera ülemisega võimalikult vähe kattuma. - Tikksaed Kõverate lõigete tegemiseks. - Lauaketassaed Eellõiketera puudumisel minimeerida tera väljaulatust. Freesimine: - Tavalised, karbiidotsakutega Mida suurem pöörlemiskiirus, mehaanilised tööriistad seda kvaliteetsem on freesitud serv. Puurimine: - Käsipuurid Lööktrelli ei tohi kasutada. suure kiirusega puurid üksikute avade puurimiseks karbiidotsakuga puurid pidevaks kasutamiseks keskotsakuga puurid täppispuurimiseks Lihvimine: - Käsi-taldlihvija Siseruumides kasutada tolmuimejat. - Käsi-lintlihvija Sama kehtib plaatidele -RUSTIKAL, -COLOR ja -PANEL F. Plaadi -PANEL A töötlemisjuhised -PANEL A erineb kvaliteedilt B1-st. A-plaadi materjal on kõvem ja hapram. Selle töötlemiseks tuleb kasutada teemantotsakuga tööriistu. Lõikekiirus (ka saeteradel) peab olema väiksem kui B1- materjali töötlemisel. Üksikuid lõikeid võib teha ka karbiidotsakuga tööriistade abil, kuid see põhjustab otsakute kiiremat kulumist

13 PLAADID Seinte näiteid (alt üles): merevaikkollane, telliskivipunane, naturaalne, antratsiit, naturaalne -RUSTIKAL integreeritult värvitud, tsementsideainega puitlaastplaat kasutamiseks sisetöödel. Väljapanek näitusel Swiss-Bau 000. Merevaikkollane põrand

14 PLAADID Kasutamine - töötlemine -PLAATIDE kinnitamine Põhimõtteliselt sobivad kasutamiseks (välja arvatud plaat -PANEL A) tavaliste puitkiudplaatide korral kasutatavad kinnitusvahendid. Naelutamisel ja klambritega kinnitamisel peavad plaadid toetuma tihedasti vastu aluskonstruktsiooni. Välistöödel või niisketes ruumides tuleb kasutada korrosioonikindlaid kinnitusvahendeid. Plaatide servad ei tohi kunagi jääda tugitalade vahele. Naelutamine Tööstuslike naelühenduste korral tuleb plaatidesse ette puurida augud läbimõõduga 0,8 x naela läbimõõdust. Plaadi paksus peab võrduma vähemalt 4 x naela pikkusega. Võib kasutada standardile DIN 1151 vastavaid ümmargusi, tüüp B traatnaelu läbimõõduga, mm x naela pikkus ning samuti spetsiaalseid, standardile DIN 105- vastavaid naelu. Klambritega kinnitamine Väga ökonoomset klambrite abil kinnitamise meetodit ei kasutata mitte ainult lihtsaks kinnitamiseks. Klambritega kinnitamist kasutatakse sageli ka tehasemontaaþil. Vastupidava kinnituse saamiseks tuleb klambrid kinnitada 30 nurga all ja lüüa elektri- või suruõhutööriista abil kuni plaadi pinnani tasaseks. Paksuse piirväärtus on 10-0 mm (3/8"-7/8"). Eriti sobivad on polümeerkattega klambrid. Võib kasutada standardile DIN 105- vastavaid klambreid traadi läbimõõduga = 1,8 mm. Plaat -PANEL A ei ole sobiv klambritega kinnitamiseks. Kruvidega kinnitamine Võib kasutada standardile DIN 105- vastavaid kruvisid, puurides ette augud, mille läbimõõt võrdub 0,8 x kruvi läbimõõduga. Kruvide kinnitamisel elektritööriistadega ei ole aukude ettepuurimine vajalik, kui ehitustöödel on lubatud kasutada isekeermestavaid kruvisid. Soovitus: puitkiudplaatide kruvid mõõtmetega 4 x 35, 4 x 45 ja 4 x 55. Süvistatud peadega kruvide kasutamine (analoogselt naeltega ja klambritega kinnitamisele) võimaldab plaatidel sõltuvalt aluskonstruktsioonist vaid väga piiratud niiskuse muutumisest tingitud liikumist. Kinnitamine lamepea-fassaadikruvidega koos eelpuurimisega (avad kruvi läbimõõdust suuremad) võimaldab pingevaba montaaþi ning lubab plaatidel summutada paisumisest ja kahanemisest tingitud liikumisi. Soovitus: 5,5 x 35 ja 5,5 x 45. Kõrgemate kui 8 m fassaadide korral tuleb ühenduste püsivust ühekaupa kontrollida. Vastavalt Saksamaa Ehitustehnoloogia Instituudi üldisele tootmisloale Z ja Z võib -PLAATE kasutada puitseinte tugi- ja jäigastusvoodrina vastavalt puitkonstruktsioonide standardile DIN kuni - 3: Tugi- ja jäigastusvoodri kasutamisel tuleb alati teha inseneriarvutused

15 PLAADID Kasutamine - töötlemine -PLAATIDE kinnitusmeetodid Plaatide kinnitusmeetodid mittetoetavateks ja mittejäigastavateks üldrakendusteks, näiteks püsiraketisteks või lagedeks. Kinnitusvahendid Naelad, klambrid Plaadi paksus (mm) Kinnituskohtade paiknemine (mm) a à 1 b c Kruvid a, a = minimaalne kaugus 1 b, c = maksimaalne kaugus Plaatide kinnitusskeem mittetoetavateks ja mittejäigastavateks rakendusteks, näiteks standardse suurusega plaatidest fassaadivoodriks või pinnakatteks. Plaadi paksus 10 mm Kinnituspunktid Kaugus servani -vertikaalselt 5 mm -horisontaalselt 74 mm vahekaugused -vertikaalselt 490 mm -horisontaalselt 400 mm Plaadi paksus 1-16 mm Kinnituspunktid Kaugus servani -vertikaalselt 5 mm -horisontaalselt 75 mm vahekaugused -vertikaalselt 590 mm -horisontaalselt 600 mm Kinnituspunktid Kaugus servani -vertikaalselt 5 mm -horisontaalselt 75 mm Vahekaugused -vertikaalselt 490 mm -horisontaalselt 400 mm Kinnituspunktid Kaugus servani -vertikaalselt 5 mm -horisontaalselt 76 mm Vahekaugused -vertikaalselt 61 mm -horisontaalselt 600 mm Ehituskõrgustel vahemikus 8-0 m ja plaadi paksuse korral 1 mm tuleb keskele paigutada kaks pikirida

16 PLAADID Kasutamine - töötlemine Vuugid (paigutus ja kuju) Põhimõtteliselt on rohkete vuukide korral (väikesed plaadid) tagajärjeks väiksemad liikumised vuukides ja väheste vuukide korral (suured plaadid) tagajärjeks suuremad liikumised vuukides, sest - PLAATIDEL, nagu muudelgi puidul põhinevatel materjalidel, esineb niiskussisalduse muutumisest tingitud paisumine ja kahanemine. Vuugid tuleb paigutada nii, et need liikumised oleksid kompenseeritud. Plaatide mõõtmed kahanevad tavaliselt aja jooksul. Seda tuleb arvesse võtta eelkõige suletud vuukide korral, vältimaks vuugimaterjali pragunemist. Erirakendusteks võib tootja tarnida väiksema niiskussisaldusega plaate. -PLAATIDE niiskussisaldus on tehasest väljastamisel 9 ± 3% (ehitusmaterjali klassil A: 11 ± 3%), nagu määratud ehituse üldises tootmisloas. Enne kasutamist tuleb plaate säilitada nii, et niiskus ei saaks väljastpoolt sisse tungida ja eespool nimetatud väärtusi ei ületataks. Suletud, nähtava (täisnurksete servadega) paisumisvuugi laius peab olema 10 mm, mis võimaldab piisava vastupidavusega elastsel vuugitäitematerjalil plaadi liikumisi kompenseerida. On tähtis tagada, et täitematerjal ei nakkuks aluskonstruktsiooni, vaid ainult plaadiservade külge, nii et täitematerjali elastsus ei saaks ohustatud. Sageli kasutatavaks praktiliseks lahenduseks vuugimaterjalide nõuetekohasuse tagamisel on kaldservad, mille faasi sügavus on 50 kuni 70% (sõltuvalt plaadi paksusest). Nüris tagaosas on piisav 5 mm laiune vuuk. Avatud nähtava vuugi kaldservadega konstruktsioon on esteetilisest vaatepunktist lähtudes samuti väga hea. Tehnilisest seisukohast lihtsaimaks ja ohutuimaks lahenduseks (kui seda lubab fassaadi terviklik visuaalne väljanägemine) on avatud, nähtav paisumisvuuk. Tähelepanu tuleb pöörata aluskonstruktsiooni pinna katmisele. 5 mm laiune vuuk on tehniliselt piisav, paigaldamise seisukohast on vuugi soovitatav laius siiski 10 mm. Esteetilistel põhjustel võib siiski olla vajalik suurem vuuk, mille korral võib kasutada näiteks profiile või liistusid. Paisumisvuukide tihendamiseks tuleb kasutada vastupidavaid elastseid leelisekindlaid täitematerjale. Kasutamine kuivades ruumides Sobivad on ühekomponentsed akrüüldispersioonmaterjalid lubatud summaarse deformatsiooniga 0%. Kasutamine välistingimustes fassaadidel ja niisketes ruumides Sobivad on ühekomponentsed silikoon- või polüuretaanmaterjalid lubatud summaarse deformatsiooniga 5%. Täitematerjal Väikeste pindade tasandamisel on soovitatav kasutada sünteetilisest vaigust dispersioontäitematerjale. Mis tahes rakenduste korral tuleb alati järgida tootja juhiseid

17 PANELS Servad ja vuugid Kasutusel on mitmeid võimalikke servakonstruktsioone, mis lubavad kujundada erinevaid vuuke. Mõningaid tavalahendusi on kujutatud järgnevatel joonistel. Profileeritud servi ei kasutata mitte ainult fassaadidel, vaid ka sisekujunduses näiteks põranda katmisel (sulundliitega plaadid) ja niiskete ruumide seinavoodrina (sulundliitega või soon eraldi tapikeelega), katmiseks keraamiliste materjalidega. Serva- või vuugikonstruktsiooni valikul on otsustava tähtsusega välis- või sisekliima, eelkõige niiskuse mõju. Põkkliide Sulundliide (paksus = 18 mm) Kaldserv Suletud paisumisvuuk Eraldi tapikeel (paksus = 16 mm) Metallist tapikeel (paksus = 16 mm) Järkliide Alumiiniumist kübarprofiil Pool-poolega liide (paksus = 1 mm) Katteriba

18 PLAADID Kasutamine - töötlemine Liimained, liimid Suurte pindade liimühenduse korral tuleb alati koos tootjaga läbi viia eelnevad katsed. Liimaine/liim peab lõplikus seisundis alati olema ühendatavatest materjalidest elastsem. Liimide kasutamine ja tüübid - Kogupinna-liimühendused keraamiliste materjalidega Reaktiivvaikliimid polüuretaan- või epoksüvaikalusel. Kuivades ruumides ja väiksemate kaetavate pindade korral võib kasutada dispersioonliime. Kui seinte (eelkõige välisseinte) sisepinnad kaetakse täielikult keraamiliste plaatidega (näiteks laboriruumides ja sansõlmedes), nii et ruum on eraldatud aurutõkkega, tuleb -PLAATIDE tagakülg isoleerida. Tohib kasutada ainult leelisekindlaid liime, mis sobivad -PLAATIDELE ph-väärtusega Kõrge kvaliteediga liimühenduse saamiseks on kõige sobivamad lihvitud pinnaga - PLAADID. Kuumsurvemeetodil liimühenduse jaoks ei tohi plaadi niiskussisaldus ületada 6-9%. See tuleb koos tootjaga spetsiaalselt kindlaks määrata. Kui tegemist on ühepoolse pinnakattega vabalt liikuvate plaatide liimühendusega, peab plaatide tagaküljel olema kõverdumise vältimiseks piisav vastujõud. Kui plaatide tagakülg sellise isolatsioonita jätta, võib plaati tungida niiskus ja tingida plaadi kõverdumise. Kõverdumine võib esineda ka siis, kui plaadi tagakülg kuivab ära ainult ühelt poolt. Sellisel juhul tuleb tagakülg isoleerida. Ujuvpõrandate liimühenduse korral tuleb kõverdumist põhjustava niiskuse ühepoolse sissetungimise vältimiseks kasutada mõlemalt poolt krunditud -põrandaplaate. Lihvitud pinnaga plaadid imevad kergesti sisse niiskust! Seinakattena tuleb alati kasutada krunditud ja sulundliitega - PLAATE ning liimida need profileeritud servades kokku. - -PLAATIDE omavaheline kogupinna-liimühendus (nt kahekihilistel põrandatel) Kuivad ruumid: dispersioonliimid või ühekomponentsed reaktiivvaikliimid Niisked ruumid: Kahekomponentsed polüuretaan- või epoksüvaikpõhised reaktiivvaikliimid - Põrandaplaatide liimimine profileeritud servades Kuivad ruumid: dispersioonliimid Niisked ruumid: ühekomponentsed polüuretaanliimid - Viimistlusmaterjalide kogupinnaliimimine Vineeriliim; fooliumiliim - Põrandakatete kogupinnaliimimine Sünteetilised dispersioonvaikliimid - Parketi kogupinnakinnitus Sünteetilised dispersioonvaikliimid Mis tahes rakenduste korral tuleb järgida liimi tootja juhiseid

19 PLAADID Kasutamine - töötlemine Ehitusplatsil pinnalekantavad värvkatted Põhiprintsiibid Muud värvkatted on võimalikud, kuid nende korral ei saavutata sama kvaliteeti kui tööstuslike värvkatete korral. Dekoratiivsele seisukohale lisaks füüsikalisi tingimusi arvestades võib soovitada ka värvkatet, mis kaitseb niiskuse sissetungimise eest. Ehkki -PLAADID on ka ilma värvkatteta ilmastiku- ja kõdunemiskindlad, on siiski tegemist puidul põhineva materjaliga, mis reageerib ümbritseva keskkonna niiskuse muutustele või otsesele kokkupuutele niiskusega (näiteks kasutamisel välisfassaadina), mille tagajärjel tekivad mõõtmetes väiksemad muutused (pundumine ja kahanemine). Vt tehnilisi andmeid. Professionaalne värvimisprotsess vähendab pundumist ja kahanemist, takistades ajutiselt või sõltuvalt kattematerjali liigist isegi suurel määral vähendades niiskuse sissetungimist. Fassaadid, mis peavad vastu pidama rasketele ilmastikutingimustele, tuleb seetõttu alati katta tõhusa värvkattega. Ainult ühepoolne värvkate rikub niiskusdifusiooni tasakaalu plaadi külgede vahel, mis võib eelkõige fassaadidel ja niisketes ruumides põhjustada plaatide kõverdumist. Plaadi tagakülg tuleb seetõttu samuti katta, sest see tagab niiskusdifusiooni ligikaudse tasakaalu. See nõue on eelkõige vajalik tagantventileeritavate fassaadide korral, sest ümbritsev niiskus mõjutab plaadi tagakülge. Niiskus võib plaatide äärealadele sisse tungida ka lõigatud servade kaudu; seetõttu tuleb servad samuti alati värvida. Õige ladustamise ja käitlemisega saab tagada, et plaadid ei ima enne värvimist niiskust. Kui plaate ei ladustata nõuetekohaselt, võib imendunud niiskus hilisemal vabanemisel tuua plaadi pinnale kõvenenud tsemendi veeslahustuvaid komponente, näiteks kaltsiumkarbonaati, mis põhjustab murenemiskahjustusi. Ühepoolsete värvkatete korral ei saa murenemist välistada. Kattematerjalide valimine -PLAATIDE ph-väärtus on Seetõttu peavad kõik kasutatavad kattematerjalid olema leelisekindlad. Paljud erinevate tootjate kattematerjalid vastavad sellele nõudele. Värvide tootjad on katsetanud järgmisi tooteid ning soovitavad nende kasutamist: Remmers Company Sto Company Krunditud VISCACID Krunditud värviga Sto Prim DD BS 3000, matt Lõppviimistlus värviga Funcosil Betonacryl (x) Lõppviimistlus värviga Sto Color Royal (x) Põhimõtteliselt võib väita, et kattematerjalid tuleb valida kavandatava kasutusotstarbe nõuete alusel. Kui kasutatakse täielikku kattesüsteemi (kruntimine, vahekiht, lõppviimistlus), peavad kõik üksikud komponendid ühituvuse tagamiseks olema valmistatud ühe tootja poolt. Dispersioonvärvid vastavad kõigile nõuetele. Fassaadidel on soovitatav kasutada eredates toonides UVkindlaid akrüülpõhiseid dispersioonvärve, milles on rohkesti lisandeid. Tumedaid värvitoone võib kasutada ainult koos kaltsiumhüdroksiidi suhtes püsivate värvkatetega. Tootja võib tõhususe seisukohast eelistada lahusepõhiseid krunte ja värve. Tuleb siiski arvestada, et sellisel juhul seatakse ohtu ehitusmaterjalide klasside B1 ja A nõuete täitmine. Kasutamise ja töötlemise seisukohast on otsustava tähtsusega tootja esitatud tehnilised andmed

20 PLAADID Kasutamine - töötlemine Krohvitud fassaad -PLAATE võib teatud tingimuste täitmisel kasutada ka krohvialusena. Kui vuugid tuleb katkematu pinna saamiseks krohvida, on vaja tegutseda väga hoolikalt ja hästi läbimõeldud plaani alusel. Mitte mingil juhul ei tohi plaatidel lasta enne paigaldamist niiskust imada, sest muidu tekivad vuukides praod. Nähtamatute vuukide saamiseks on sobiv ainult sünteetiline polümeerkrohv. Tsementkrohv ei ole sobiv. Krohvimisel tuleb järgida krohvisegu tootja juhiseid. Krohvialuseks on soovitatav kasutada ainult krunditud -COLOR plaate. Plaadi tagakülg on viimistletud ja esikülg krunditud. Ainult sellisel viisil saab tagada kaitse niiskuse sissetungimise eest enne krohvimist. Praktilised lahendused on järgmised. Tagantventileeritav krohvfassaad Vuukide laius on 10-1 mm, sõltuvalt õõnsuse täitmiseks vuuki surutava vuugitäiteriba paksusest. Vuuk tuleb katta õhukese elastse vuugisillaga (laiuse 300 mm) sängitatuna elastsesse dispersioon-liimühendusse elastse sünteetilise polümeerkrohviga vastavalt krohvisegu tootja juhistele. Põhimõtteliselt, mida laiem on vuugisild, seda paremini neelduvad kahanemispinged ilma kahjustusi tekitamata. Kõik hilisemad värvkatted peavad sobituma krohvi elastsusega. Võrguriba ei asenda elastse vuugisilla funktsiooni. Krohvfassaad alalise raketisesüsteemi jaoks ilma paisumisvuugita (lõigatud servad kokku surutud) Tasandada külgnevaid servi elektrilise käsihöövliga (laius 80 mm) ja tekitada niiviisi mõlemal küljel "nõgusvuuk" sügavusega umbes 40 mm. Vt vuuginäidet Nõgusvuuk. Paigaldada nõgusvuuki dispersioonliimiga kaetud vuugisild ning tasandada seda sünteetilise polümeerdispersioontäitematerjaliga. Seda lahendust saab kasutada ka ehitusplatsil pealekantava värvkatte korral. Värvkattega fassaad Kemten, Allgäu

21 PLAADID Kontserdisaal Esbjerg, Taani Seina- ja laeviimistlus

22 PLAADID Kasutamine põrandakatetes Piirdeliist Paisumisvuuk Paigaldussuund -PLAAT Põrandakattena kasutatav -PLAAT on kvaliteetne ning paistab silma kõndimismugavuse, survetugevuse ja heliisolatsiooni poolest. Äraproovitud on rakendus "ühemeheplaadina" suurusega 150 x 65 mm, lihvituna mõlemalt poolt ning sulundliitega neljas küljes. Tarnitavad paksused: Ehitusmaterjalide klass B1 Ehitusmaterjalide klass A 18-8 mm (muud paksused tellimisel) 18-4 mm Rakendust võib kasutada ujuvpõrandana, mille korral on plaadid profileeritud servades alati üksteise külge liimitud. Löögimüra isolatsiooniks kasutatav viltaluskiht muudab käimise mugavamaks. Seda kasutusviisi saab rakendada ka puittalade korral (enamasti vanades majades), kus plaadid tuleb samuti kokku liimida ning täiendavalt kinnitada kruvidega aluskarkassi külge. Vuugid ei tohi kunagi jääda tugede vahele. Taladele paigaldamisel määratakse plaadi vajalik paksus dünaamilise koormuse ja karkassisammu alusel vastavalt ehitusohutuse nõuetele (vt koormustabelit). Seinte paisumisvuugi piisav laius on tavaliselt mm (sõltuvalt ruumi suurusest). Praktikas jääb põrandakatte paigaldamise ja plaatide kohaleasetamise vahele sageli mitu nädalat, mis, kui põrand ei ole kinni kaetud, põhjustab plaatide ühe külje dehüdratatsiooni ja plaatide kõverdumist. Seda probleemi saab vältida, kui kasutada plaate, mis on tehases mõlemalt poolt krunditud. Liimi niiskuse ja võimaliku lisakruntimise tõttu võib kruntimata plaatidel esineda kõverdumist. Seetõttu soovitame kasutada plaate, mis on tehases mõlemalt poolt krunditud, sest ainult selliste plaatide korral on tagatud nõuetekohane paigaldamine. Põrandakatteks on sobiv kasutada plaati -RUSTIKAL (integreeritud värviga), sest selle plaadi pealispind on vastupidav. Selle kasutusviisi korral tuleb plaati töödelda ehitusplatsil löögikindla värvitu pinnakattega (mõlemalt poolt). -RUSTIKAL kuulub ehitusmaterjalide klassi B1 ning seda tarnitakse antratsiidivärvilisena, telliskivipunasena ja merevaikkollasena. Tuleb järgida põrandaviimistluse erinevate kihtide paigaldamise juhiseid leheküljel

23 PLAADID -põrandaplaadid Mõõtmed 150 x 65 mm (viimistletud) - netopindala 0,78 m.lihvitud mõlemalt poolt, sulundliide neljas küljes. Tüüp B1 Tehnilised andmed leheküljel 3 Paksus mm êã/ì kg/arv umbes arv kaubaaluse kohta m / kaubaalus kg/arv umbes Tüüp A Tehnilised andmed leheküljel 5 Paksus mm êã/ì kg/arv umbes arv kaubaaluse kohta m / kaubaalus kg/arv umbes - 1 -

24 PLAADID -PLAADI koormustabel Ehitusmaterjali klass B1 Ehitusmaterjali klass A Lubatud pinnakoormus q (KN/m ) Ühe sildega tugi Ohutustegur 5 Kasutamiseks vastavalt standardi DIN 105 osale 3 - Plaatidest puitmajad - Plaat Paksus mm Sille L (mm) Ehitusmaterjali klass B1 Luba Z Ehitusmaterjali klass A Luba Z q esitatud väärtusi võib käsitleda maksimaalsete väärtustena netokoormuse korral, milles on arvesse võetud plaadi kaal d = plaadi paksus E = elastsusmoodul I = inertsmoment L = sille (tugede vahekaugus) = paindetugevus al = lubatud paindetugevus Veerg Veerg maksimaalsel paindel jaoks - -

25 PLAADID -PLAADI koormustabel Ehitusmaterjali klass B1 Ehitusmaterjali klass A Lubatud pinnakoormus q (KN/m ) Kahe sildega tugi Ohutustegur 5 Kasutamiseks vastavalt standardi DIN 105 osale 3 - Plaatidest puitmajad - Plaat Paksus mm Sille L (mm) Ehitusmaterjali klass B1 Luba Z Ehitusmaterjali klass A Luba Z q esitatud väärtusi võib käsitleda maksimaalsete väärtustena netokoormuse korral, milles on arvesse võetud plaadi kaal d = plaadi paksus E = elastsusmoodul I = inertsmoment L = sille (tugede vahekaugus) = paindetugevus al = lubatud paindetugevus Veerg Veerg maksimaalsel paindel jaoks - 3 -

26 PLAADID -PLAADI koormustabel Ehitusmaterjali klass B1 Ehitusmaterjali klass A Lubatud pinnakoormus q (KN/m ) Ühe sildega tugi Ohutustegur 3 Kasutamiseks vastavalt standardi DIN 105 osale 3 - Plaatidest puitmajad - Plaat Paksus mm Sille L (mm) Ehitusmaterjali klass B1 Luba Z Ehitusmaterjali klass A Luba Z q esitatud väärtusi võib käsitleda maksimaalsete väärtustena netokoormuse korral, milles on arvesse võetud plaadi kaal d = plaadi paksus E = elastsusmoodul I = inertsmoment L = sille (tugede vahekaugus) = paindetugevus al = lubatud paindetugevus Veerg Veerg maksimaalsel paindel jaoks - 4 -

27 PLAADID -PLAADI koormustabel Ehitusmaterjali klass B1 Ehitusmaterjali klass A Lubatud pinnakoormus q (KN/m ) Kahe sildega tugi Ohutustegur 3 Kasutamiseks vastavalt standardi DIN 105 osale 3 - Plaatidest puitmajad - Plaat Paksus mm Sille L (mm) Ehitusmaterjali klass B1 Luba Z Ehitusmaterjali klass A Luba Z q esitatud väärtusi võib käsitleda maksimaalsete väärtustena netokoormuse korral, milles on arvesse võetud plaadi kaal d = plaadi paksus E = elastsusmoodul I = inertsmoment L = sille (tugede vahekaugus) = paindetugevus al = lubatud paindetugevus Veerg Veerg maksimaalsel paindel jaoks - 5 -

28 PLAADID -PANEL F Tulepüsivusklassid F 90-B / F 30-B Puitkarkassiga konstruktsioon Hoone vahesein väljaspool F 90-B seespool F 30-B Hoone välissein väljaspool F 90-B seespool F 30-B Üldine tootmissertifikaat P-SAC 0/IV-068 Kasutamine ruume eraldav kandev sein ruume eraldav kandev sein Seina paksus Karkassielemendid Isolatsioon 173 ìì 55 x 10 ìì 10 mm paksus Vastavalt valikule: mineraalkiudisolatsioon A1 vastavalt standardile DIN või Homatherm-isolatsiooniplaadid Z või IsoflocLZ Siseplaadid Sisevooder Kronoply OSB3 1,0 mm Z Vabal valikul: Tulekindlad kipsplaadid GFK 1,5 mm vastavalt standardile DIN või kipskiudplaadid Fermacell 1,5 mm Z-PA.III 4.6 Välisplaadid Tsementsideainega puitlaastplaadid -PANEL F 16,0 mm Z Välisvooder Tulekindlad kipsplaadid GFK/GFKI 1,5 mm vastavalt standardile DIN või silikaatplaadid BLUCLAD 10,0 mm Z Kinnitamine seestpoolt: paneel vooder Kinnitamine väljastpoolt: paneel vooder Laetalad Raampuud Heliisolatsioon - R W ühekordne sein kahekordne sein Vabal valikul: isekeermestavad kruvid 3,5 x 35 või klambrid 4 x 1 x 1, Vabal valikul: isekeermestavad kruvid 3,9 x 55 või klambrid 4 x 1 x 1, W 48 db 75 db Isekeermestavad kruvid 3,9 x 55 Isekeermestavad kruvid 3,9 x x 00 mm 60 x 00 mm Koos ehitusmaterjalidega on välja töötatud ja katsetatud ökonoomne, tulekindel, asümmeetriline (väljas F 90-B, sees F 30-B) puitkarkassiga paneel, mida võib kasutada nii kandvates vahe- kui välisseintes. Kui vooderduseks kasutada silikaatplaati BLUCLAD, on võimalik välissein ehitada ka tagant mitteventileeritava krohvfassaadiga. Tulekindlat kipsplaati GKF1 saab kasutada välisseina voodrina tagantventileeritava fassaadi peal. Tagantventileeritav fassaadivooder ei kuulu sellisel juhul tule eest kaitsmisele

29 PLAADID -PANEL F Tulepüsivusklassid F 90-B / F 30-B, Puitkarkassiga konstruktsioon Selgitused -Panel F, 16 mm silikaatplaat BLUCLAD, 10 mm või tulekindel kipsplaat GKF või GKFI 1,5 mm vastavalt standardile DIN plaat Kronoply OSB 3, 1 mm Mineraalkiud-isolatsioonimaterjal A1 vastavalt standardile DIN või isolatsiooniplaat Homatherm või Isofloc L, 10 mm Joist, KVH 55 X 1 mm Fermacell-kipskiudplaat 1,5 mm või tulekindel kipsplaat GKF või GKFI 1,5 mm Ehituslatid NH 4/6 VM: puitkiudplaadi kruvid 4,5 x 80, a=00 mm plaadid OSB 3 d=0 mm Isolatsioonimaterjal, d=60 mm, mineraalkiud A1 või Homatherm või Isofloc L Keermestatud varras, d=8 mm Laetala KVH 8/0, a=65 mm Raampuu KVH 6/0-7 -

30 PLAADID Spordihall Farumis, Taanis Helikindel seinakonstruktsioon Profileeritud plaadid heliisolatsioonielementideks, plaadi paksus 1 mm - 8 -

31 PLAADID Korterelamu Kopenhaagenis, Taanis Fassaadikate - 9 -

32 PLAADID Leutkirch, Allgäu Fassaadikate Überlingen am Bodensee, Salem College Fassaadikate

33 PLAADID Ühepereelamu fassaadielemendid Hillerod, Taani Kaubanduskeskuse fassaad Kopenhaagen, Taani

34 PLAADID Päevakodu fassaad München (Saksamaa) Puitkarkassiga hoone fassaad Essen (Saksamaa) - 3 -

35 PLAADID Pööningukorruse fassaad Hamburg (Saksamaa) Korterelamute ploki fassaadid Hamburg (Saksamaa)

36 PLAADID õige ei tohi... kasutada -PLAATIDE kraanaga tõstmisel kette, sest need võivad kahjustada plaatide servi.... laduda kaubaaluseid - PLAATIDEGA rohkem kui 5 tk üksteise otsa.... ladustada -PLAATE horisontaalasendis, kui tugede vahekaugus ületab 80 cm.... säilitada -PLAATE niiskes või märjas kohas.... säilitada -PLAATE ilma kaitsekatteta, plaate tuleb kaitsta niiskuse sissetungimise eest.... nõjatada -PLAATE vastu seina.... ladustada -PLAATE pindadel, mis ei ole tasased ega horisontaalsed.... kasutada -PLAATIDE pinda raskete esemete toetamiseks.... kanda -PLAATE nii, et plaadi lapik külg on põrandaga paralleelne. väär Käsitsemise ja ladustamise juhised 1. -PLAATIDEGA kaubaaluseid tohib teisaldada ainult kahveltõstukiga..plaatidega kaubaaluste transportimisel tõstukiga tuleb plaadid katta presendiga. 3.Tõstmisel kraanaga tuleb kasutada tekstiilmaterjalist rihma. 4. -PLAADID väljastatakse tehasest niiskussisaldusega vastavalt 9±3% ja 11±3%. Kui plaate ehitusplatsil kohe ei kasutata, tuleb neid hoida kuivas kohas. 5.Transportimise ja ladustamise ajal tuleb -PLAADID alati kinni katta. 6. -PLAATE tuleb säilitada alati kuivades tingimustes ja horisontaalasendis. 7. -PLAATIDE alla tuleb mitte üle 80 cm sammuga asetada toed ja säilitada plaate horisontaalasendis. 8. -PLAATE tuleb alati kanda vertikaalasendis
