1 PR4558 Y Nuorisosäätiö Mika Selin LIIKENNEMELUSELVITYS Ylämyllyntie 7, Espoo HELSINKI Viikinportti 4 B Helsinki puh TURKU Rautakatu 5 A 200 Turku puh etu.suku@promethor.fi Y tunnus: Kotipaikka: Turku

2 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y Tilaaja: Nuorisosäätiö Mika Selin Liikennemeluselvitys Kohde: Ylämyllyntie 7, Espoo Raportin numero: PR4558 Y01 Raportin päiväys: Kirjoittaja(t): Tero Virjonen Suunnittelija, FM puh sp. Tarkastanut: Jani Kankare Toimitusjohtaja, FM puh sp. 2/11

3 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y Sisällysluettelo 1 Yleistä Kohteen sijainti ja ympäristö Melutason ohje ja raja arvot Valtioneuvoston päätös 993/1992 ja asumisterveysohje Ympäristöministeriön asetus rakennusten ääniympäristöstä Melutasojen laskenta Laskentamenetelmät Maastomalli ja rakennukset Liikennetiedot Laskentatulokset piha alue Julkisivuihin kohdistuva äänitaso Julkisivujen ääneneristävyysvaatimukset Parvekelasitusten ääneneristävyysvaatimukset Tulosten tarkastelu Kirjallisuus Liitteet: Liikenteen aiheuttama päiväajan keskiäänitaso L Aeq,7 22 (liite 1A) ja yöajan keskiäänitaso L Aeq,22 7 (liite 1B) nykyisellä maankäytöllä ja liikenteellä. Liikenteen aiheuttama päiväajan keskiäänitaso L Aeq,7 22 (liite 2A) ja yöajan keskiäänitaso L Aeq,22 7 (liite 2B) nykyisellä maankäytöllä ja vuoden 2050 ennusteliikenteellä. Liikenteen aiheuttama päiväajan keskiäänitaso L Aeq,7 22 (liite 3.1A) ja yöajan keskiäänitaso L Aeq,22 7 (liite 3.1B) suunnitellulla maankäytöllä A ja vuoden 2050 ennusteliikenteellä. Liikenteen aiheuttama päiväajan keskiäänitaso L Aeq,7 22 (liite 3.2A) ja yöajan keskiäänitaso L Aeq,22 7 (liite 3.2B) suunnitellulla maankäytöllä B ja vuoden 2050 ennusteliikenteellä. Liikenteen aiheuttama rakennusten julkisivuun kohdistuva päiväajan keskiäänitaso L Aeq,7 22 (liite 4.1A) ja yöajan keskiäänitaso L Aeq,22 7 (liite 4.1B) suunnitellulla maankäytöllä A ja vuoden 2050 ennusteliikenteellä. Liikenteen aiheuttama rakennusten julkisivuun kohdistuva päiväajan keskiäänitaso L Aeq,7 22 (liite 4.2A) ja yöajan keskiäänitaso L Aeq,22 7 (liite 4.2B) suunnitellulla maankäytöllä B ja vuoden 2050 ennusteliikenteellä. Asuinhuoneistojen oleskeluparvekkeiden lasitustarve ja lasitusten ääneneristävyysvaatimukset. Vaihtoehto A. Asuinhuoneistojen oleskeluparvekkeiden lasitustarve ja lasitusten ääneneristävyysvaatimukset. Vaihtoehto B. 3/11

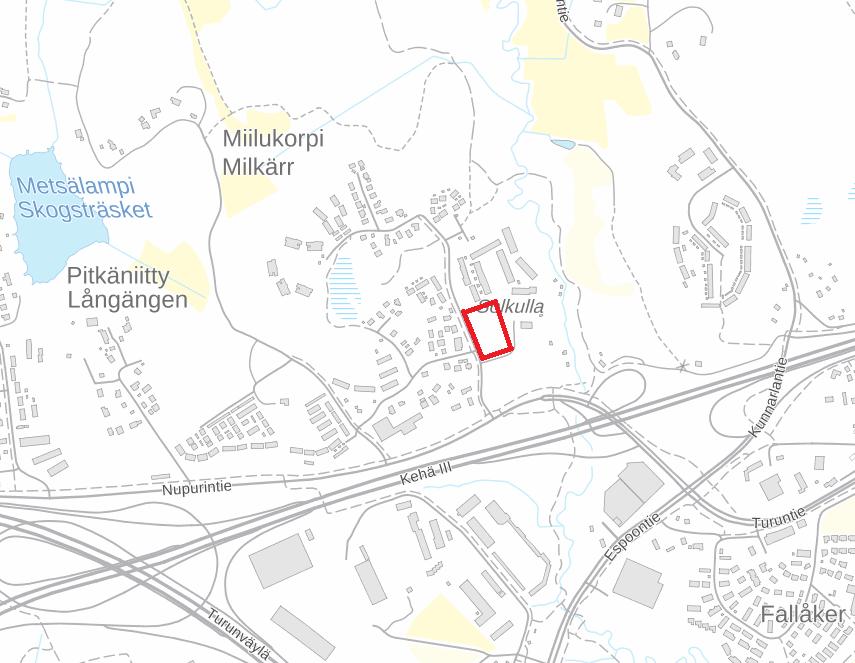

4 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y YLEISTÄ Tässä selvityksessä tarkastellaan yleisen tieliikenteen aiheuttamaa melutasoa ja sen vaikutuksia osoitteeseen Ylämyllyntie 7, Espoo, suunniteltuun asuinkohteeseen. Asemakaavamuutosalueelle on suunnitteilla kolme kolmikerroksista asuinrakennusta. Rakennusten sijoittelulle on kaksi mahdollista vaihtoehtoa (A ja B). Kyseisellä tontilla ei ole tällä hetkellä rakennuksia. Melutasoja tarkastellaan laskennallisesti nyky ja ennustetilanteessa. Selvityksessä esitetään ulkoalueiden melutaso sekä meluntorjunnan tarve. Lisäksi esitetään julkisivuihin kohdistuva melutaso julkisivujen ääneneristävyysvaatimusten sekä oleskeluparvekkeiden lasitusten ääneneristävyysvaatimusten määrittämiseksi. Melutasojen määritys on tehty laskennallisesti mallintaen ohjelmalla DataKustik CadnaA 2018 MR1 käyttäen yhteispohjoismaista tieliikennemelumallia [1]. Laskentatuloksia on verrattu valtioneuvoston päätöksessä 993/1992 [2] esitettyihin ympäristömelun ohjearvoihin. 2 KOHTEEN SIJAINTI JA YMPÄRISTÖ Tarkasteltava kohde sijaitsee Espoon Miilukorvessa lähellä valtatie 1:n ja Kehä :n risteystä. Kohteen sijainti on esitetty kuvassa 1. Kohteen ympärillä on runsaasti olemassa olevaa asuinrakennuskantaa. Kuva 1. Tarkasteltavan asemakaavamuutosalueen sijainti on merkitty kuvaan punaisella. 4/11

5 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y MELUTASON OHJE JA RAJA ARVOT 3.1 Valtioneuvoston päätös 993/1992 ja asumisterveysohje Lähinnä kaavoituksen ja maankäytön suunnittelussa sovellettavat ohjearvot on annettu valtioneuvoston päätöksessä 993/1992. Päätöstä sovelletaan meluhaittojen ehkäisemiseksi ja ympäristön viihtyisyyden turvaamiseksi maankäytön, liikenteen ja rakentamisen suunnittelussa sekä rakentamisen lupamenettelyssä. Päätöstä ei sovelleta katu ja liikennealueilla eikä melusuoja alueiksi tarkoitetuilla alueilla. Päätöksessä ohjearvot on annettu päiväajan klo 7 22 ja yöajan klo 22 7 ekvivalentti eli keskiäänitasoina. Päätöksessä ei ole esitetty ohjearvoja hetkittäisille maksimiäänitasoille. Lisäksi päätöksessä on maininta, että jos melu on luonteeltaan iskumaista tai kapeakaistaista, mittaus tai laskentatulokseen lisätään 5 db ennen sen vertaamista edellä mainittuihin ohjearvoihin. Tulokseen tehtävä 5 db:n lisäys johtuu siitä, että iskumaisuus ja/tai kapeakaistaisuus lisää melun häiritsevyyttä. Tieliikenteen aiheuttama melu ei ole normaalisti iskumaista tai kapeakaistaista. Ulkoalueiden ohjearvot Taulukossa 1 on esitetty päätöksen 993/1992 sisältämät ohjearvot ulkoalueiden melutasolle. Taulukko 1. Ulkoalueiden keskiäänitason L Aeq ohjearvot Alueen käyttötarkoitus Asumiseen käytettävät alueet, virkistysalueet taajamissa ja taajamien välittömässä läheisyydessä A painotettu keskiäänitaso L Aeq Klo 7 22 Klo db(a) 1 50 db(a) 1,2 Hoito tai oppilaitoksia palvelevat alueet 55 db(a) 50 db(a) 2,3 Loma asumiseen käytettävät alueet, leirintäalueet, taajamien ulkopuolella olevat virkistysalueet ja luonnonsuojelualueet 45 db(a) 40 db(a) 4 1 Loma asumiseen käytettävillä alueilla taajamassa voidaan soveltaa näitä ohjearvoja. 2 Uusilla alueilla yöohjearvo on 45 db(a). 3 Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. 4 Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä. Sisätilojen ohjearvot Taulukossa 2 on esitetty päätöksen 993/1992 sisältämät ohjearvot ulkoa sisätiloihin kantautuvan melun melutasolle. Taulukko 2. Sisätilojen keskiäänitason L Aeq ohjearvot Huoneen käyttötarkoitus A painotettu keskiäänitaso L Aeq Klo 7 22 Klo 22 7 Asuinhuone, potilas ja majoitushuone 35 db(a) 30 db(a) Opetus ja kokoontumistila 35 db(a) Liike ja toimistohuone 45 db(a) 5/11

6 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y Asumisterveysohjeessa on esitetty lisäohjeita yöaikaiselle melulle: Melu voi vähentää unen ja levon virkistävää vaikutusta, jos se vaikeuttaa nukahtamista, vähentää unen syvyyttä tai aiheuttaa ylimääräisiä tai ennenaikaisia heräämisiä. Yksittäisten melutapahtumien unenhäirinnän todennäköisyys riippuu melun voimakkuuden lisäksi muun muassa melutapahtumien kestosta ja määrästä sekä samanaikaisen taustamelun voimakkuudesta ja laadusta. Unenhäirintää alkaa esiintyä, kun unen tai levon aikainen L Aeq taso ylittää db(a) tai, kun yksittäisten melutapahtumien enimmäistaso ylittää, tapahtumien kestosta ja toistuvuudesta riippuen, db(a). Alaraja pätee usein toistuville, pitkään kerrallaan kestäville tai oudoille meluille, yläraja kerran tai pari yöaikana toistuville lyhytaikaisille tutuille meluille, joihin nukkuja on tottunut olemaan reagoimatta. (sivu 35 36).[3] Hetkelliset maksimiäänitasot tulee huomioida yleisen käytännön mukaisesti junaliikenteen aiheuttamalle melulle yöaikaan. Kaavakohteen läheisyydessä ei ole junaratoja. 3.2 Ympäristöministeriön asetus rakennusten ääniympäristöstä Ulkoalueiden ja parvekkeiden melutaso Ympäristöministeriön asetuksessa (2018) rakennusten ääniympäristöstä [3] on esitetty, että virkistykseen käytettävät rakennuksen piha ja oleskelualueet sekä oleskeluun käytettävät parvekkeet on suunniteltava ja toteutettava siten, että melun keskiäänitaso ei ylitä 55 desibeliä kello 7 22 ja viherhuoneet vastaavasti siten, että melun keskiäänitaso ei ylitä 45 desibeliä. Yöajan keskiäänitasolle asetuksessa ei ole arvoa. Julkisivujen ulkovaipan ääneneristys Rakennuksen jossa on asuntoja, majoitus tai potilashuoneita, ulkovaipan ääneneristys on suunniteltava ja toteutettava siten, että ääneneristys on vähintään 30 desibeliä ja impulssimaisen, kapeakaistaisen tai pienitaajuisen melun keskiäänitaso ei ylitä nukkumiseen tai lepoon käytettävissä huoneissa 25 desibeliä. 4 MELUTASOJEN LASKENTA 4.1 Laskentamenetelmät Mallinnus tehtiin laskentaohjelmalla DataKustik CadnaA 2018 MR1 käyttäen yhteispohjoismaista tieliikennemelumallia. Laskentaohjelmassa maastomalli syötetään ohjelmaan kartta ja paikkatietotiedostoja käyttäen, jolloin maasto muodostuu kolmiulotteisesti. Ohjelmaan voidaan antaa lisäksi syöttötietoina mm. laskenta alueen maastopinnat ja suunnitellut melusuojaukset. Laskennassa käytetään lähtötietoina teiden liikennetietoja, joiden perusteella määritetään melulähteiden ns. lähtömelutasot. Lähtötason perusteella määritetään melulähteen aiheuttama äänenpainetaso tarkastelupisteissä erilaiset ääntä vaimentavat ja vahvistavat tekijät huomioiden. Tekijöinä huomioidaan mm. geometrinen leviäminen, estevaimennus, maavaimennus ja heijastukset erilaisista pinnoista. Laskentatulokset vastaavat pitkän ajanjakson keskiäänitasoa. Laskentatuloksen epävarmuus on sitä suurempi, mitä kauempana lähteestä tarkastelupiste sijaitsee. Taulukossa 3 on esitetty käytetyt laskenta asetukset. 6/11

7 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y Taulukko 3. Laskenta asetukset Parametri Käytetty arvo Laskentaruudukon koko 2 x 2 m 2 Laskentakorkeus Melutason laskentaetäisyys (maks) Maanpinnan akustinen kovuus Rakennusten heijastus Heijastusten lukumäärä 1 Ulkoalueet 2 m maan tms. pinnasta Julkisivut kerroksittain, kerroskorkeus 3 m 1000 m Rakennukset 0 (kova) Muut alueet 1 (pehmeä) Absorptiokerroin 0,20 (lähes täysin kova) 4.2 Maastomalli ja rakennukset Tarkasteltavan alueen maastomalli sekä tiedot ympäröivien rakennusten käyttötarkoituksista hankittiin Maanmittauslaitokselta. Maasto on luotu Maanmittauslaitoksen korkeusmallista, jossa korkeuspisteet ovat 2 m x 2 m tai 10 m x 10 m verkossa. Uuden alueen asemapiirros saatiin tilaajalta. Melukartoissa rakennukset on merkitty käyttötarkoituksen mukaan seuraavasti: asuinrakennukset mustalla uudet asuinrakennukset ruskealla uudet parvekkeet turkoosilla uudet piha rakennukset violetilla muut olemassa olevat rakennukset harmaalla. Pihojen tasaukset ovat ennustetilanteessa nykytilanteen mukaisia. 4.3 Liikennetiedot Tieliikenne Taulukossa 4 on esitetty laskennassa käytetyt liikennetiedot. Liikennetiedot perustuvat Espoon kaupungin toimittamiin tietoihin. Ennustetilanne perustuu Espoon pohjois ja keskiosien yleiskaavan luonnosvaiheen liikenneverkkoselvityksen (Strafica ) yhteydessä laadittuun liikenne ennusteeseen, jota on korjattu liikennemallin ns. nykytilan ennusteen ja liikennelaskentojen vertailun pohjalta. Nopeusrajoitukset on katsottu Liikenneviraston kartoilta sekä Google Street View palvelusta. Päiväliikenteen osuus on oletettu olevan kaikilla teillä 93 % kokonaisliikenteestä ( päivä ja yöajan keskiäänitasojen ero noin 9 db). 7/11

8 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y Taulukko 4. Liikennetiedot nyky ja ennustetilanteessa Tie / katu KAVL nykytilanteessa KAVL vuonna 2050 Raskaan liikenteen osuus [%] Nopeusrajoitus [km/h] Ylämyllyntie Nupurintie Miilukorventiestä länteen Nupurintie välillä Miilukorventie Ylämyllyntie Nupurintie Ylämyllyntietä itään Ramppi (Kehä:lle) Kehä (länsi) Kehä (Nupurintie Kunnarlantie) Kehä (itään Kunnarlantiestä) Kunnarlantie LASKENTATULOKSET Seuraavassa on esitetty melutason laskentatulokset kaava alueen eri rakennusten piha alueille, julkisivuille ja mahdollisille parvekkeille sekä näiden perusteella määritetyt meluntorjuntatarpeet ja ääneneristävyysvaatimukset. 5.1 piha alue Seuraavassa on esitetty melulaskennan tulokset tiivistetysti. Tarkempi melun leviäminen on esitetty melukarttaliitteissä. Kohde on uusi, joten yöajan ohjearvona käytetään uusien alueiden ohjearvoa 45 db(a). Nykyinen maankäyttö Melutaso nykyisellä maankäytöllä ja liikenteellä on esitetty melukarttaliitteissä 1A ja 1B. Nykyisen maankäytön ja ennusteliikenteen (0+) melukartat on esitetty liitteinä 2A ja 2B. Laskennan perusteella päiväajan keskiäänitaso on db(a) kummassakin tilanteessa tarkastelualueella. Yöajan keskiäänitaso on vastaavasti 41 db(a). Nykyliikenteen ja vuoden 2050 ennusteliikenteen aiheuttamassa melutasossa ei ole oleellista eroa. Suunniteltu maankäyttö Melutaso suunnitellulla maankäytöllä ja ennustevuoden 2050 tieliikenteellä on esitetty melukarttaliitteissä 3.1A ja 3.1B (vaihtoehto A) sekä 3.2A ja 3.2B (vaihtoehto B). Laskentatuloksien perusteella molemmissa vaihtoehdoissa: päiväajan keskiäänitaso on oleellisin osin alle 55 db(a) oleskelupiha alueilla yöajan keskiäänitaso on oleellisin osin alle 45 db(a) oleskelupiha alueilla. Melutason ohjearvojen saavuttaminen vaatii molemmissa vaihtoehdoissa meluesteiden käyttöä. Vaatimukset meluesteiden määrälle ovat suuremmat vaihtoehdossa B (meluesteet on esitetty melukartoissa). 8/11

9 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y Julkisivuihin kohdistuva äänitaso Rakennusten julkisivuihin kohdistuvat päivä ja yöajan keskiäänitasot on esitetty melukarttaliitteissä 4.1A ja 4.1B (vaihtoehto A) sekä 4.2A ja 4.2B (vaihtoehto B). Laskennassa on huomioitu vuoden 2050 ennusteliikenne. Laskennan perusteella julkisivuun kohdistuva keskiäänitaso on suurimmillaan 63 db(a) Kehä :n puoleisella julkisivulla eteläisimmällä kerrostalolla ja db(a) Ylämyllyntien viereisillä julkisivuilla. Yöaikaiset julkisivuihin kohdistuvat keskiäänitasot ovat noin 9 db(a) pienemmät kuin päivällä. 5.3 Julkisivujen ääneneristävyysvaatimukset Julkisivun ääneneristävyysvaatimus eli äänitasoerovaatimus lasketaan julkisivuun kohdistuvan äänitason ja sisällä sallitun keskiäänitason erotuksena. Laskennassa on sovellettu keskiäänitasolle taulukon 2 mukaisia sisä äänitason ohjearvoja, jotka ovat asuinhuoneille päiväaikaan L Aeq, db(a) ja yöaikaan L Aeq, db(a). Lasketut vaatimukset sisältävät varmuusvaran 1 3 db. Vaatimukset ovat suurimmillaan korkeintaan 30 db(a). Koska asuinhuoneistojen ääneneristävyyden minimivaatimus on 30 db(a) asetuksen [4] mukaisesti, on kaikkien uusien asuinkerrostalojen kaikkien julkisivujen ääneneristävyysvaatimus 30 db(a). Taulukossa 5 on esitetty ääneneristävyysvaatimuksien vaikutuksia asuinrakentamiseen [5]. Taulukko 5. Ääneneristävyysvaatimusten vaikutus asuinrakentamiseen Ääneneristävyysvaatimus Vaatimuksen taso Toimenpiteet ja suositukset rakentamisessa 25 db Normaali/ alhainen 30 db Normaali 35 db Keskikorkea 40 db Korkea Toteutuu normaalilla julkisivurakentamisella. Toteutuu normaalilla julkisivurakentamisella ellei ikkunoiden ja parvekeovien pinta alasuhde lattiapinta alaan ole suuri. Asuinhuoneiden sijoittelulla ei ole väliä. Kevytrakenteisissa rakennuksissa ikkunoilta ja parvekeovilta vaaditaan normaalia korkeampaa ääneneristyskykyä. Asuinhuoneita voidaan sijoittaa melulähteen puolelle. Ulkoseinärakenteilta vaaditaan hyvää ääneneristävyyttä ja ikkunoilta sekä ikkunaovilta vaaditaan erikoisratkaisuja. Asuinhuoneet suositellaan sijoitettavan suojan puolelle. Melulähteen puolelle voidaan sijoittaa ns. toisarvoisia tiloja. Julkisivun kokonaisääneneristävyysvaatimus ei ole sama asia kuin yksittäisten rakennusosien, kuten ikkunoiden, ääneneristävyys. Yksittäisten rakennusosien eristävyydet (jotta kokonaisääneneristävyysvaatimus täyttyy) mitoitetaan tapauskohtaisesti huomioiden mm. erilaisten rakennusosien pinta alojen keskinäinen suhde. Julkisivun ääneneristävyysvaatimus voidaan kaavamääräyksissä esittää esimerkiksi seuraavasti: Rakennuksen ulkoseinien, ikkunoiden ja muiden rakenteiden tulee olla sellaisia, että liikenteestä rakennuksen julkisivuun kohdistuvan melutason ja sisämelutason erotus on vähintään x db(a). 5.4 Parvekelasitusten ääneneristävyysvaatimukset Asuinrakennusten oleskeluparvekkeiden lasituksen tarve ja ääneneristävyysvaatimuksen mitoittaminen on laadittu niin, että parvekkeella saavutetaan päiväajan keskiäänitason ohjearvo 55 db(a). Laskennassa on huomioitu parvekkeen seinäheijastuksen vaikutus. Seinäheijastus nostaa parvekkeen äänitasoa keski 9/11

10 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y määrin kolme desibeliä ja näin ollen parvekkeet on merkitty lasitettavaksi, mikäli päiväajan keskiäänitaso niillä on vähintään 53 db(a). Asuinrakennusten oleskeluparvekkeiden lasitusten ääneneristävyysvaatimukset on esitetty liitteissä 5.1 ja 5.2 (vaihtoehdot A ja B). Laskentojen perusteella vaihtoehdossa A kaikki parvekkeet tulee lasittaa. Eteläisimmän kerrostalon eteläpuolen parvekkeilla lasituksen ääneneristävyysvaatimus on suurimmillaan 8 db(a). Muualla vaatimukset ovat 1 4 db(a). Myös vaihtoehdossa B kaikki parvekkeet tulee lasittaa. Lasituksen ääneneristävyysvaatimus on tässä tilanteessa suurimmillaan 5 db(a) eteläisen rakennuksen parvekkeilla. Kahdella pohjoisemmalla rakennuksella vaatimus on sama kuin vaihtoehdossa A eli 1 4 db(a). Alle 7 db:n vaatimus on tavallisesti saavutettavissa tavallisella 6 mm raollisella parvekelasilla. Tätä suuremman äänitasoeron saavuttaminen voi vaatia paksumpaa lasia tai absorptiomateriaalin lisäämistä parvekkeelle. 6 TULOSTEN TARKASTELU piha alueet Laskennan perusteella melun keskiäänitaso alittaa ennustetilanteessa valtioneuvoston päätöksen 993/1992 ohjearvot asuinrakennusten piha alueilla oleellisin osin. Ohjearvojen saavuttaminen vaatii esitetyn kaltaisen meluntorjunnan (meluaidat ja rakennusten sijoittelu) toteuttamisen molemmissa maankäyttövaihtoehdoissa. Julkisivujen ääneneristävyysvaatimus Asuinhuoneistojen julkisivujen ääneneristävyysvaatimus on kaikilla julkisivuilla 30 db(a) molemmissa maankäyttövaihtoehdoissa. Parvekelasitusten ääneneristävyysvaatimus Kaikki parvekkeet tulee lasittaa kummassakin vaihtoehdossa, jotta päiväajan ohjearvo 55 db(a) niillä täyttyy. Laskennan perusteella vaimennuksen tarve on 1 8 db(a) eli kohtalaisen pieni. Huoneistojen sijoittelu Asuinalueiden suunnitteluun annetun ohjeistuksen mukaisesti mikäli asuinrakennuksen julkisivuun kohdistuva päiväajan keskiäänitaso ylittää 65 db(a), asuntojen tulisi aueta myös suuntaan, jossa keskiäänitaso alittaa ohjearvot (Uudenmaan ELY keskus, opas 02/2013, Melun ja tärinäntorjunta maankäytön suunnittelussa). Julkisivuun kohdistuva päiväajan keskiäänitaso ei ylitä 65 db(a) millään julkisivulla, joten melutaso ei rajoita huoneistojen sijoittelua. 10/11

11 Liikennemeluselvitys Ylämyllyntie 7, Espoo PR4558 Y KIRJALLISUUS 1. Nielsen H. L et al., Road traffic noise. Nordic prediction method. TemaNord 1996:5. Århus s. + liitt. 36 s. 2. Ympäristöministeriö. Valtioneuvoston päätös melutason ohjearvoista 993/ Asumisterveysohje, Sosiaali ja terveysministeriön oppaita 2003:1, Sosiaali ja terveysministeriö, Helsinki 2003, 93 s. 4. Ympäristöministeriö. Asetus rakennuksen ääniympäristöstä. Voimaantulo Rakennusteollisuus RT ja Betonikeskus ry. Asuinrakennusten äänitekniikan täydentävä suunnitteluohje /11

12 Ylämyllyntie Nupurintie Kehä Kunnarlantie db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Liikenteen aiheuttama päiväajan keskiäänitaso LAeq7-22. Nykyinen maankäyttö ja liikenne. Laskentakorkeus 2 m maan pinnasta 1A

13 Ylämyllyntie Nupurintie Kehä Kunnarlantie db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Liikenteen aiheuttama yöajan keskiäänitaso LAeq22-7. Nykyinen maankäyttö ja liikenne. Laskentakorkeus 2 m maan pinnasta 1B

14 Ylämyllyntie Nupurintie Kehä Kunnarlantie db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Liikenteen aiheuttama päiväajan keskiäänitaso LAeq7-22. Nykyinen maankäyttö ja vuoden 2050 ennusteliikenne. Laskentakorkeus 2 m maan pinnasta 2A

15 Ylämyllyntie Nupurintie Kehä Kunnarlantie db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Liikenteen aiheuttama yöajan keskiäänitaso LAeq22-7. Nykyinen maankäyttö ja vuoden 2050 ennusteliikenne. Laskentakorkeus 2 m maan pinnasta 2B

16 Ylämyllyntie Nupurintie Kehä Kunnarlantie Aita +2 m db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Laskentakorkeus 2 m maan pinnasta Liikenteen aiheuttama päiväajan keskiäänitaso LAeq7-22. Suunniteltu maankäyttö (A) ja vuoden 2050 ennusteliikenne. 3.1A

17 Ylämyllyntie Nupurintie Kehä Kunnarlantie Aita +2 m db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Laskentakorkeus 2 m maan pinnasta Liikenteen aiheuttama yöajan keskiäänitaso LAeq22-7. Suunniteltu maankäyttö (A) ja vuoden 2050 ennusteliikenne. 3.1B

18 Meluaita +2,5 m Ylämyllyntie Nupurintie Kehä Kunnarlantie Meluaita +2 m Meluaita +3,5 m db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Laskentakorkeus 2 m maan pinnasta Liikenteen aiheuttama päiväajan keskiäänitaso LAeq7-22. Suunniteltu maankäyttö (B) ja vuoden 2050 ennusteliikenne. 3.2A

19 Meluaita +2,5 m Ylämyllyntie Nupurintie Kehä Kunnarlantie Meluaita +2 m Meluaita +3,5 m db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Laskentakorkeus 2 m maan pinnasta Liikenteen aiheuttama yöajan keskiäänitaso LAeq22-7. Suunniteltu maankäyttö (B) ja vuoden 2050 ennusteliikenne. 3.2B

20 Ylämyllyntie Nupurintie Kehä Kunnarlantie Aita +2 m db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Julkisivuihin kohdistuva päiväajan keskiäänitaso LAeq7-22. Suunniteltu maankäyttö (A) ja vuoden 2050 ennusteliikenne. 4.1A

21 Ylämyllyntie Nupurintie Kehä Kunnarlantie Aita +2 m db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Julkisivuihin kohdistuva yöajan keskiäänitaso LAeq22-7. Suunniteltu maankäyttö (A) ja vuoden 2050 ennusteliikenne. 4.1B

22 Meluaita +2,5 m 61 Ylämyllyntie Nupurintie Kehä Kunnarlantie Meluaita +2 m Meluaita +3,5 m db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Julkisivuihin kohdistuva päiväajan keskiäänitaso LAeq7-22. Suunniteltu maankäyttö (B) ja vuoden 2050 ennusteliikenne. 4.2A

23 Meluaita +2,5 m 61 Ylämyllyntie Nupurintie Kehä Kunnarlantie Meluaita +2 m Meluaita +3,5 m db(a) db(a) db(a) db(a) db(a) db(a) db(a) db(a) Julkisivuihin kohdistuva yöajan keskiäänitaso LAeq22-7. Suunniteltu maankäyttö (B) ja vuoden 2050 ennusteliikenne. 4.2B

24 Ylämyllyntie Nupurintie Kehä Kunnarlantie db 2 db 1 db 4 db 4 db 1 db Aita +2 m 8 db Asuinhuoneistojen parvekkeiden lasitusten ääneneristävyysvaatimukset. Suunniteltu maankäyttö (A) ja vuoden 2050 ennusteliikenne. 5.1

25 Ylämyllyntie Nupurintie Kehä Kunnarlantie db 1 db 2 db 4 db 4 db 1 db 5 db 5 db Asuinhuoneistojen parvekkeiden lasitusten ääneneristävyysvaatimukset. Suunniteltu maankäyttö (B) ja vuoden 2050 ennusteliikenne. 5.2
