1 110 Ympäristömelu Raportti Vihdin kunta Turku Johanna Laaksonen PL 13 Sivu 1(10) Vihti KAAVA V32A KANTOMÄEN ASEMAKAAVAN MUUTOS, VIHTI TIELIIKENNEMELUSELVITYS Vihdin kunta Raportin vakuudeksi Jani Kankare Toimitusjohtaja, FM HELSINKI Porvoonkatu 9 A HELSINKI puh (09) fax (09) TURKU Rautakatu 5 A TURKU puh (02) fax (02) promet@promethor.fi

2 2/10 Sisällysluettelo 1 YLEISTÄ ALUEEN SIJAINTI JA YMPÄRISTÖ YMPÄRISTÖMELUN OHJEARVOT MELUTASOJEN LASKENTA Laskentamenetelmät Lähtötiedot LASKENTATULOKSET MELUNTORJUNNAN VAATIMUKSET JA KUSTANNUSARVIO SISÄMELUTASON OHJEARVOT JULKISIVUJEN ÄÄNENERISTÄVYYSVAATIMUKSET TULOSTEN TARKASTELU LISÄTIETOA KIRJALLISUUS Päiväajan keskiäänitaso L Aeq,7-22 (liite 1A) ja yöajan keskiäänitaso L Aeq,22-7 (liite 1B) vuoden 2030 ennusteliikenteellä 2. Päiväajan keskiäänitaso L Aeq,7-22 (liite 2A) ja yöajan keskiäänitaso L Aeq,22-7 (liite 2B) vuoden 2030 ennusteliikenteellä. Vaihtoehtoinen rakennusten massoittelu. 3. Päiväajan keskiäänitaso L Aeq,7-22 (liite 3A) ja yöajan keskiäänitaso L Aeq,22-7 (liite 3B) vuoden 2030 ennusteliikenteellä. Vaihtoehtoinen rakennusten massoittelu. Meluntorjuntaa eteläisillä rakennuksilla. 4. Päiväajan keskiäänitaso L Aeq,7-22 (liite 4A) ja yöajan keskiäänitaso L Aeq,22-7 (liite 4B) vuoden 2030 ennusteliikenteellä. Vaihtoehtoinen rakennusten massoittelu. Meluntorjuntaa yritysalueen reunalla. 5. Päiväajan keskiäänitaso L Aeq,7-22 (liite 5A) ja yöajan keskiäänitaso L Aeq,22-7 (liite 5B) vuoden 2030 ennusteliikenteellä. Meluntorjunta yhdistetty. 6. Päiväajan keskiäänitaso L Aeq,7-22 (liite 6A) ja yöajan keskiäänitaso L Aeq,22-7 (liite 6B) vuoden 2030 ennusteliikenteellä. Vaihtoehtoinen rakennusten massoittelu ilman toimitilarakennuksia. Meluntorjuntaa eteläisillä rakennuksilla.

3 3/10 1 YLEISTÄ Tässä selvityksessä on määritetty tieliikenteen aiheuttama melutaso Kantomäen asemakaavan muutosalueella. Selvitys on osa alueelle laadittua aiempaa meluselvitystä PR-Y1589 ( ). Aiemmassa selvityksessä tarkasteltiin rakennusten sijoittamismahdollisuuksia kaava-alueelle eikä tarkkoja sijaintitoivomuksia ollut. Tässä selvityksessä on tarkasteltu aiemmasta selvityksestä poiketen ainoastaan alueen itäreunaa. Tarkastelualueelle on suunniteltu rakennettavan omakotitaloja sekä toimitilarakennuksia. Meluselvityksen avulla on määritetty tulevien rakennusten parhaat sijainnit melun kannalta sekä meluntorjunnan tarpeet ja kustannusarviot. Meluselvitys on tehty laskennallisesti mallintaen ohjelmalla Datakustik Cadna 4.1 käyttäen yhteispohjoismaista tieliikennemelumallia [1]. Laskentatuloksia on verrattu valtioneuvoston päätöksessä 993/1992 [2] esitettyihin ympäristömelun ohjearvoihin. Selvityksen ovat tehneet Johanna Toivonen ja Jani Kankare Promethor Oy:stä. 2 ALUEEN SIJAINTI JA YMPÄRISTÖ Tarkastelualue sijaitsee Vihdin kunnassa Myrskylänmäen alueella. Kuvassa 1 on esitetty tarkastelualueen sijainti punaisella rajattuna. Merkittävimpänä melunlähteenä alueella itäpuolella on. Kuva 1. Tarkastelualueen sijainti.

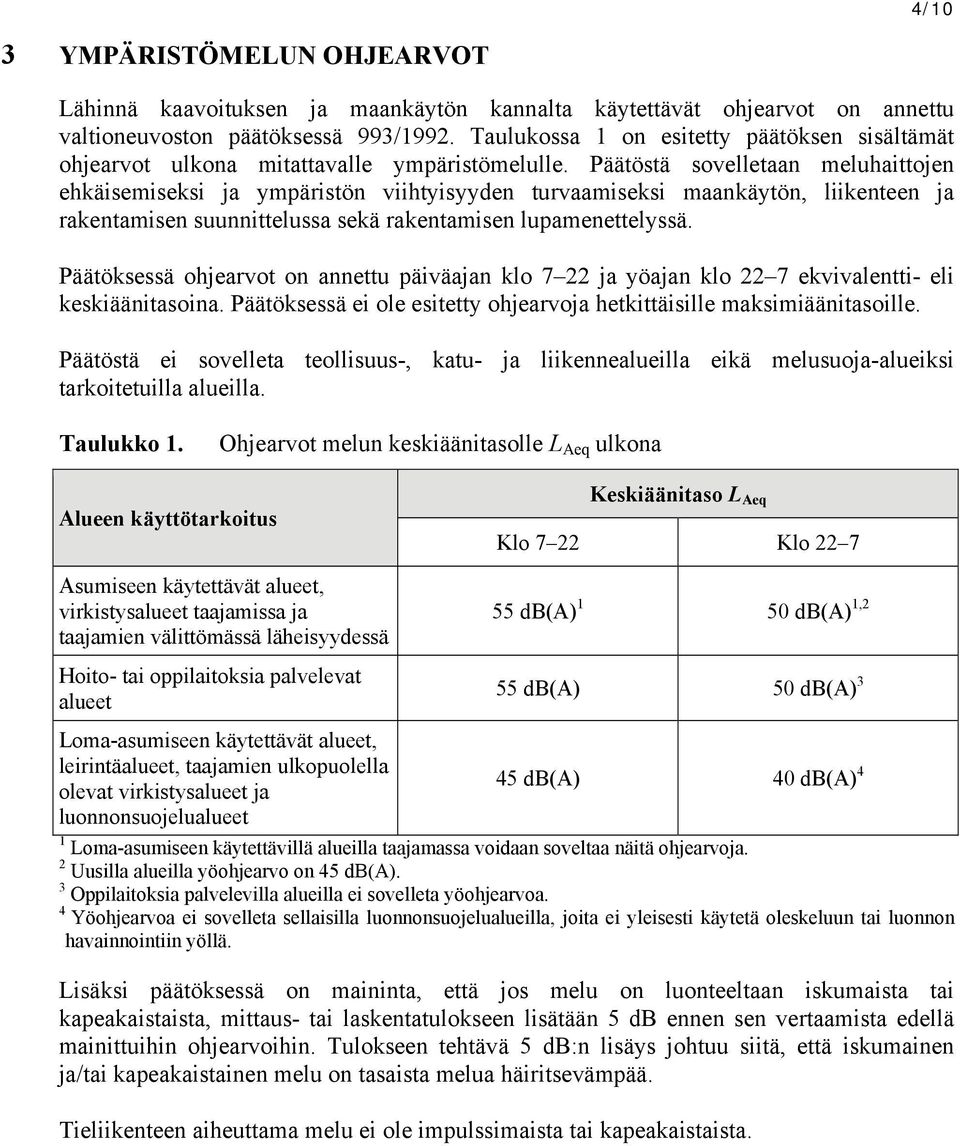

4 4/10 3 YMPÄRISTÖMELUN OHJEARVOT Lähinnä kaavoituksen ja maankäytön kannalta käytettävät ohjearvot on annettu valtioneuvoston päätöksessä 993/1992. Taulukossa 1 on esitetty päätöksen sisältämät ohjearvot ulkona mitattavalle ympäristömelulle. Päätöstä sovelletaan meluhaittojen ehkäisemiseksi ja ympäristön viihtyisyyden turvaamiseksi maankäytön, liikenteen ja rakentamisen suunnittelussa sekä rakentamisen lupamenettelyssä. Päätöksessä ohjearvot on annettu päiväajan klo 7 22 ja yöajan klo 22 7 ekvivalentti- eli keskiäänitasoina. Päätöksessä ei ole esitetty ohjearvoja hetkittäisille maksimiäänitasoille. Päätöstä ei sovelleta teollisuus-, katu- ja liikennealueilla eikä melusuoja-alueiksi tarkoitetuilla alueilla. Taulukko 1. Ohjearvot melun keskiäänitasolle L Aeq ulkona Alueen käyttötarkoitus Keskiäänitaso L Aeq Klo 7 22 Klo 22 7 Asumiseen käytettävät alueet, virkistysalueet taajamissa ja taajamien välittömässä läheisyydessä Hoito- tai oppilaitoksia palvelevat alueet 55 db(a) 1 50 db(a) 1,2 55 db(a) 50 db(a) 3 Loma-asumiseen käytettävät alueet, leirintäalueet, taajamien ulkopuolella olevat virkistysalueet ja 45 db(a) 40 db(a) 4 luonnonsuojelualueet 1 Loma-asumiseen käytettävillä alueilla taajamassa voidaan soveltaa näitä ohjearvoja. 2 Uusilla alueilla yöohjearvo on 45 db(a). 3 Oppilaitoksia palvelevilla alueilla ei sovelleta yöohjearvoa. 4 Yöohjearvoa ei sovelleta sellaisilla luonnonsuojelualueilla, joita ei yleisesti käytetä oleskeluun tai luonnon havainnointiin yöllä. Lisäksi päätöksessä on maininta, että jos melu on luonteeltaan iskumaista tai kapeakaistaista, mittaus- tai laskentatulokseen lisätään 5 db ennen sen vertaamista edellä mainittuihin ohjearvoihin. Tulokseen tehtävä 5 db:n lisäys johtuu siitä, että iskumainen ja/tai kapeakaistainen melu on tasaista melua häiritsevämpää. Tieliikenteen aiheuttama melu ei ole impulssimaista tai kapeakaistaista.

5 5/10 4 MELUTASOJEN LASKENTA 4.1 Laskentamenetelmät Mallinnus tehtiin laskentaohjelmalla Datakustik Cadna 4.1 käyttäen yhteispohjoismaista tieliikennemelumallia [1]. Laskentaohjelmassa maastomalli syötetään ohjelmaan CADtiedostona, jolloin maasto muodostuu kolmiulotteisesti. Ohjelmaan voidaan antaa lisäksi syöttötietoina mm. laskenta-alueen maastopinnat ja suunnitellut melusuojaukset. Laskennassa käytetään liikennemäärätietoja, joiden perusteella määritetään ns. lähtömelutasot. Lähtötasojen perusteella määritetään äänilähteiden aiheuttama äänenpainetaso tarkastelupisteissä erilaiset ääntä vaimentavat tekijät huomioiden. Vaimennustekijöinä huomioidaan mm. geometrinen leviäminen, estevaimennus ja maavaimennus. Laskentatulokset vastaavat pitkän ajanjakson keskiäänitasoa. Laskentatuloksen epävarmuus on sitä suurempi, mitä kauempana tarkastelupiste sijaitsee. Epävarmuuden voidaan arvioida olevan alle 500 metrin etäisyydellä 3 db. Taulukossa 2 on esitetty laskennassa käytetyt laskentaparametrit. Taulukko 2. Laskentaparametrit Parametri Käytetty arvo Laskentaruudukon koko 5 x 5 m 2 Piha-alueet 2 m Julkisivuihin kohdistuva äänitaso on laskettu kaikkiin kerroksiin ja valittu suurin arvo Melutason laskentaetäisyys (maks) 1000 m Tien pinta 0 (kova) Maanpinnan akustinen kovuus Alue rakennusten alapuolella 0 (kova) Muu ympäristö 1 (pehmeä) Rakennusten heijastus Absorptiokerroin 0,2 (lähes täysin kova) Heijastusten lukumäärä Lähtötiedot Selvityksessä käytettiin samaa maastopohjaa kuin aiemmassa vuonna 2010 tehdyssä meluselvityksessä. Laskennoissa maasto on siis nykytilanteen mukainen. Uudet asuinrakennukset on merkitty melukarttoihin ruskealla, uudet autokatokset vaaleanruskealla ja toimitilarakennukset turkoosilla. Suunnitellut asuinrakennukset ovat 1½-kerroksisia ja toimitilarakennukset 1-kerroksisia. Taulukossa 3 on esitetty laskennassa käytetyt liikennetiedot. Tiedot on saatu Tiehallinnon liikennemääräkartoista. Päiväliikenteen osuudeksi oletettiin 90 % koko vuorokauden liikennemäärästä.

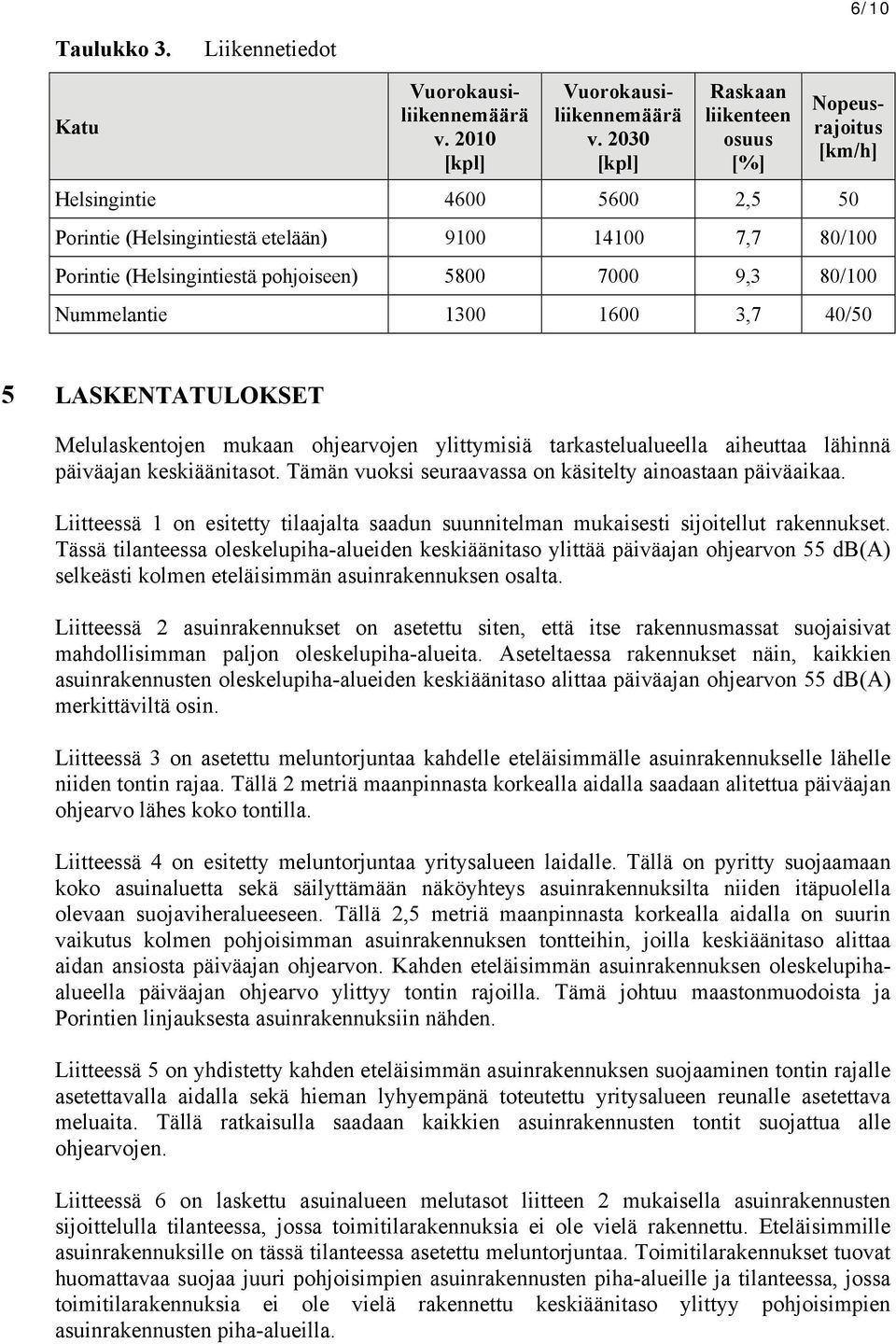

6 6/10 Taulukko 3. Liikennetiedot Katu Vuorokausiliikennemäärä v [kpl] Vuorokausiliikennemäärä v [kpl] Raskaan liikenteen osuus [%] Nopeusrajoitus [km/h] ,5 50 (stä etelään) ,7 80/100 (stä pohjoiseen) ,3 80/100 Nummelantie ,7 40/50 5 LASKENTATULOKSET Melulaskentojen mukaan ohjearvojen ylittymisiä tarkastelualueella aiheuttaa lähinnä päiväajan keskiäänitasot. Tämän vuoksi seuraavassa on käsitelty ainoastaan päiväaikaa. Liitteessä 1 on esitetty tilaajalta saadun suunnitelman mukaisesti sijoitellut rakennukset. Tässä tilanteessa oleskelupiha-alueiden keskiäänitaso ylittää päiväajan ohjearvon 55 db(a) selkeästi kolmen eteläisimmän asuinrakennuksen osalta. Liitteessä 2 asuinrakennukset on asetettu siten, että itse rakennusmassat suojaisivat mahdollisimman paljon oleskelupiha-alueita. Aseteltaessa rakennukset näin, kaikkien asuinrakennusten oleskelupiha-alueiden keskiäänitaso alittaa päiväajan ohjearvon 55 db(a) merkittäviltä osin. Liitteessä 3 on asetettu meluntorjuntaa kahdelle eteläisimmälle asuinrakennukselle lähelle niiden tontin rajaa. Tällä 2 metriä maanpinnasta korkealla aidalla saadaan alitettua päiväajan ohjearvo lähes koko tontilla. Liitteessä 4 on esitetty meluntorjuntaa yritysalueen laidalle. Tällä on pyritty suojaamaan koko asuinaluetta sekä säilyttämään näköyhteys asuinrakennuksilta niiden itäpuolella olevaan suojaviheralueeseen. Tällä 2,5 metriä maanpinnasta korkealla aidalla on suurin vaikutus kolmen pohjoisimman asuinrakennuksen tontteihin, joilla keskiäänitaso alittaa aidan ansiosta päiväajan ohjearvon. Kahden eteläisimmän asuinrakennuksen oleskelupihaalueella päiväajan ohjearvo ylittyy tontin rajoilla. Tämä johtuu maastonmuodoista ja n linjauksesta asuinrakennuksiin nähden. Liitteessä 5 on yhdistetty kahden eteläisimmän asuinrakennuksen suojaaminen tontin rajalle asetettavalla aidalla sekä hieman lyhyempänä toteutettu yritysalueen reunalle asetettava meluaita. Tällä ratkaisulla saadaan kaikkien asuinrakennusten tontit suojattua alle ohjearvojen. Liitteessä 6 on laskettu asuinalueen melutasot liitteen 2 mukaisella asuinrakennusten sijoittelulla tilanteessa, jossa toimitilarakennuksia ei ole vielä rakennettu. Eteläisimmille asuinrakennuksille on tässä tilanteessa asetettu meluntorjuntaa. Toimitilarakennukset tuovat huomattavaa suojaa juuri pohjoisimpien asuinrakennusten piha-alueille ja tilanteessa, jossa toimitilarakennuksia ei ole vielä rakennettu keskiäänitaso ylittyy pohjoisimpien asuinrakennusten piha-alueilla.

7 7/10 6 MELUNTORJUNNAN VAATIMUKSET JA KUSTANNUSARVIO Meluaidan absorptio Suunniteltu meluaita voi olla materiaaliltaan heijastava, sillä aidasta heijastuvan melun vaikutusalueella ei ole oleellisia tarkastelupisteitä (esimerkiksi muiden rakennusten pihaalueet sijaitsevat niin kaukana, että heijastusmelulla ei ole mitään vaikutusta). Meluaidan eristävyys Riippumatta meluaidan sijainnista riittää sen eristävyydeksi db. Tämä saavutetaan yksinkertaisella 20 mm lomalaudoituksella. Eristävyysluku on vähintään 25 db esimerkiksi seuraavilla rakenteilla: vähintään 20 mm vaneri 6 mm vaneri + 20 mm lomalaudoitus mm teräslevy betoni. Tärkeää on, että rakoja tai reikiä ei ole eikä niitä synny aidan vanhentuessa. Kustannusarvio Meluntorjunnan vaihtoehdot, aitojen pituudet sekä kustannusarvio on esitetty alla olevassa taulukossa. Kustannusarviot on laadittu puurakenteisille aidoille. Vaihtoehto Aidan korkeus Aidan pituus Kustannusarvio Kahden eteläisimmän asuinrakennuksen suojaaminen (liitteet 3A, 3B, 6A ja 6B) Yritysalueen reunalla oleva meluaita (liitteet 4A ja 4B) Kahden eteläisimmän asuinrakennuksen suojaaminen sekä yritysalueen rajalla oleva aita (liitteet 5A ja 5B) yhteensä 55 m (alv 0 %) 2,5 m maan pinnasta 170 m (alv 0 %) ja 2,5 m maan pinnasta Kahden eteläisimmän asuinrakennuksen reunalla yhteensä 55 m Yritysalueen reunalla 95 m (alv 0 %) Kustannusarvioissa käytetty yksikköhinta vastaa teiden varsille tarkoitettua meluntorjuntaa, jonka kustannukset ovat normaalisti tonttikohtaista meluntorjuntaa hieman korkeammat perustus- ja laatuvaatimuksiensa vuoksi. Lopulliseen hintaan vaikuttavat oleellisesti materiaalin markkinahinta sekä perustustapa.

8 8/10 7 SISÄMELUTASON OHJEARVOT Valtioneuvoston päätöksessä 993/1992 on annettu ohjearvot ulkoa sisätiloihin kantautuvasta melusta (taulukko 4). Ohjearvot on annettu ekvivalentti- eli keskiäänitasoina ja tarkastelujakso on jaettu kahteen osaan eli päiväaikaan klo 7 22 ja yöaikaan klo Taulukko 4. Ohjearvot keskiäänitasolle L Aeq sisätiloissa [2] Huoneen käyttötarkoitus Keskiäänitaso L Aeq (db) Klo 7 22 Klo 22 7 Asuin-, potilas- ja majoitushuoneissa 35 db 30 db Opetus- ja kokoontumistilat 35 db - Liike- ja toimistohuone 45 db - 8 JULKISIVUJEN ÄÄNENERISTÄVYYSVAATIMUKSET Julkisivun ääneneristävyysvaatimus (liikennemelun tasoero ulko- ja sisäpuolella) liikennemelua vastaan lasketaan julkisivuun kohdistuvan A-painotetun keskiäänitason ja sisällä sallitun A-painotetun keskiäänitason erotuksena. Julkisivun kokonaisääneneristävyysvaatimus ei ole sama asia kuin yksittäisten rakennusosien, kuten ikkunoiden, ääneneristävyys. Yksittäisten rakennusosien eristävyydet, jotta kokonaisääneneristävyys täyttyy mitoitetaan tapauskohtaisesti huomioiden mm. erilaisten rakennusosien pinta-alojen keskinäinen suhde. Kuvassa 2 on esitetty lasketut ääneneristävyysvaatimukset. Normaalisti alle 25 db:n vaatimuksia ei esitetä. Kuvassa toimitilarakennuksille lasketut vaatimukset koskevat opetusja kokoontumistiloja. Liike- ja toimistohuoneille vaatimukset ovat 10 db alhaisempia. Julkisivujen eristävyysvaatimukset sisältävät 1 3 db:n varmuusvaran. Julkisivun ääneneristävyysvaatimus voidaan määräyksissä esittää esimerkiksi seuraavasti: Asuinrakennuksen/toimitilarakennuksen kattorakenteiden, ulkoseinien sekä ikkunoiden ja muiden rakenteiden tulee olla sellaisia, että tieliikenteen aiheuttaman melutason erotus ulkoja sisätilojen välillä on vähintään x db.

9 9/10 Meluntorjuntaa eteläisillä rakennuksilla. Toimitilarakennuksia ei ole vielä rakennettu. Meluntorjunta yhdistetty (liite 5). Toimitilarakennukset rakennettu. Kuva 2. Uusien rakennusten julkisivujen ääneneristävyysvaatimukset tilanteessa, jossa on meluntorjuntaa ja toimitilarakennuksia ei ole vielä rakennettu (liitteen 6 mukaisesti) sekä tilanteessa, jossa on meluntorjuntaa ja toimitilarakennukset rakennettu (liitteen 5 mukaisesti). Toimitilarakennusten vaatimukset koskevat opetus- ja kokoontumistiloja (liikeja toimistohuoneiden vaatimukset ovat esitettyjä 10 db alhaisempia).

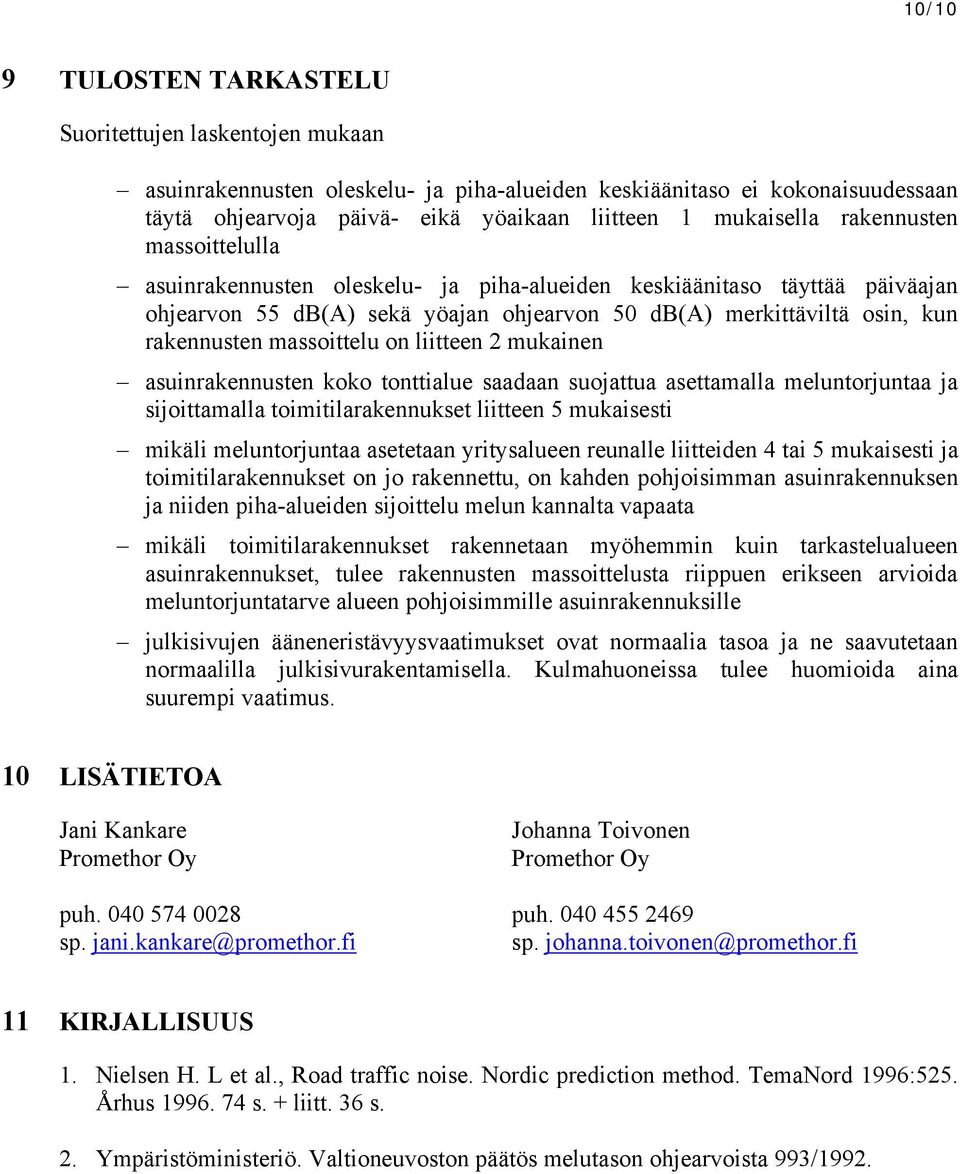

10 10/10 9 TULOSTEN TARKASTELU Suoritettujen laskentojen mukaan asuinrakennusten oleskelu- ja piha-alueiden keskiäänitaso ei kokonaisuudessaan täytä ohjearvoja päivä- eikä yöaikaan liitteen 1 mukaisella rakennusten massoittelulla asuinrakennusten oleskelu- ja piha-alueiden keskiäänitaso täyttää päiväajan ohjearvon 55 db(a) sekä yöajan ohjearvon 50 db(a) merkittäviltä osin, kun rakennusten massoittelu on liitteen 2 mukainen asuinrakennusten koko tonttialue saadaan suojattua asettamalla meluntorjuntaa ja sijoittamalla toimitilarakennukset liitteen 5 mukaisesti mikäli meluntorjuntaa asetetaan yritysalueen reunalle liitteiden 4 tai 5 mukaisesti ja toimitilarakennukset on jo rakennettu, on kahden pohjoisimman asuinrakennuksen ja niiden piha-alueiden sijoittelu melun kannalta vapaata mikäli toimitilarakennukset rakennetaan myöhemmin kuin tarkastelualueen asuinrakennukset, tulee rakennusten massoittelusta riippuen erikseen arvioida meluntorjuntatarve alueen pohjoisimmille asuinrakennuksille julkisivujen ääneneristävyysvaatimukset ovat normaalia tasoa ja ne saavutetaan normaalilla julkisivurakentamisella. Kulmahuoneissa tulee huomioida aina suurempi vaatimus. 10 LISÄTIETOA Jani Kankare Promethor Oy Johanna Toivonen Promethor Oy puh puh sp. jani.kankare@promethor.fi sp. johanna.toivonen@promethor.fi 11 KIRJALLISUUS 1. Nielsen H. L et al., Road traffic noise. Nordic prediction method. TemaNord 1996:525. Århus s. + liitt. 36 s. 2. Ympäristöministeriö. Valtioneuvoston päätös melutason ohjearvoista 993/1992.

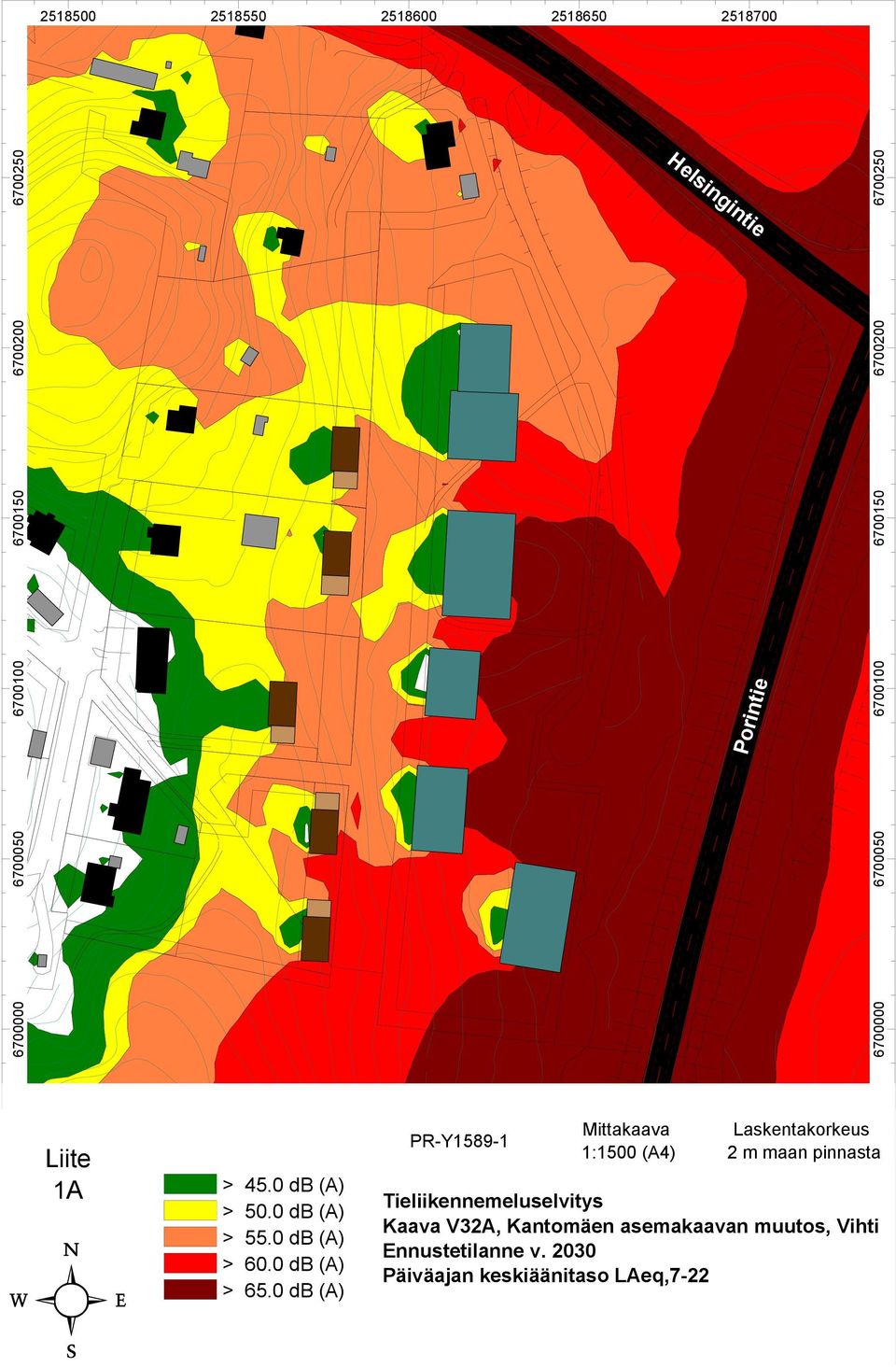

11 1A > 45.0 db (A) Ennustetilanne v Päiväajan keskiäänitaso LAeq,

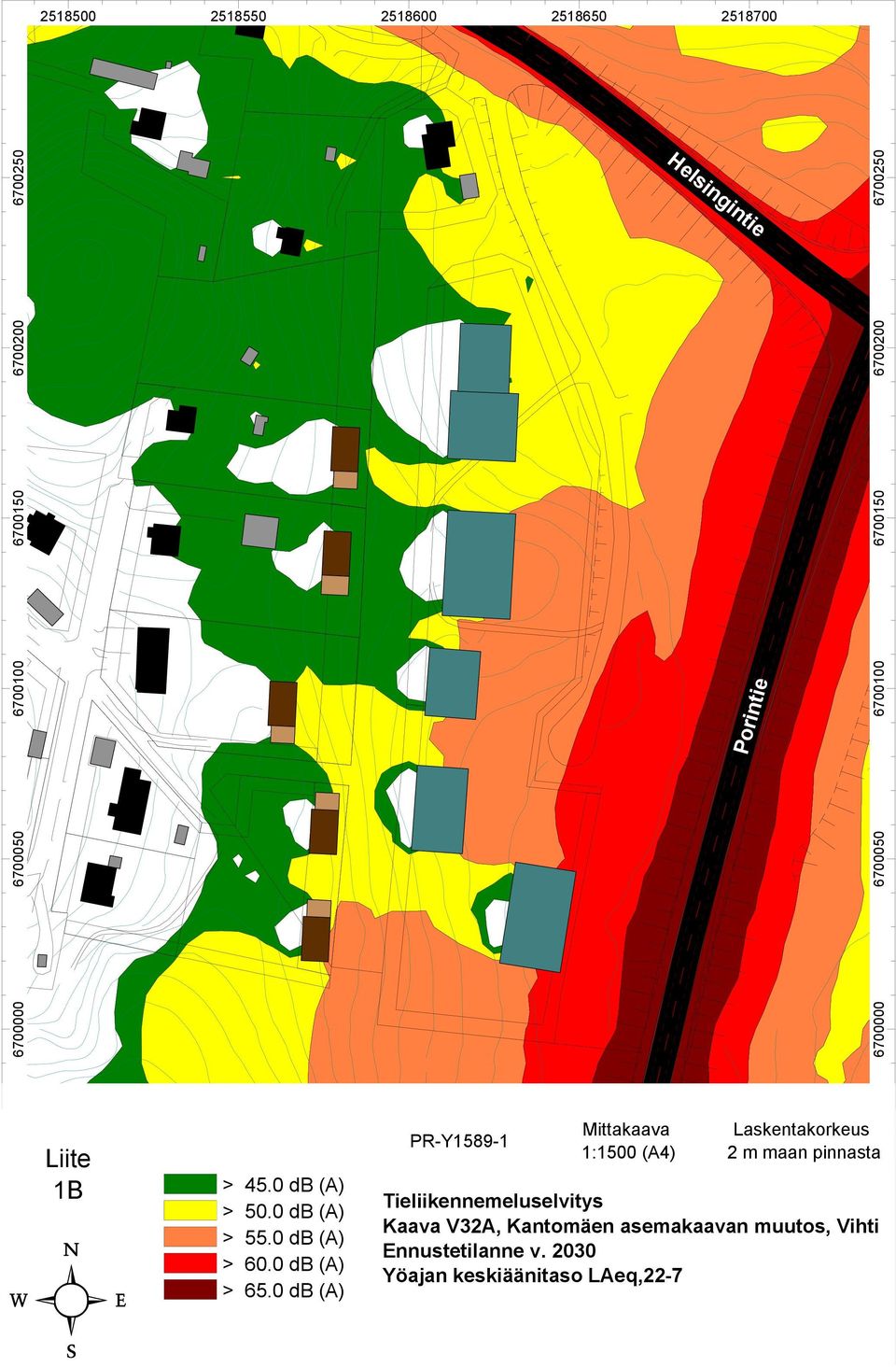

12 1B > 45.0 db (A) Ennustetilanne v Yöajan keskiäänitaso LAeq,

13 2A > 45.0 db (A) Ennustetilanne v. 2030, vaihtoehtoinen massoittelu Päiväajan keskiäänitaso LAeq,

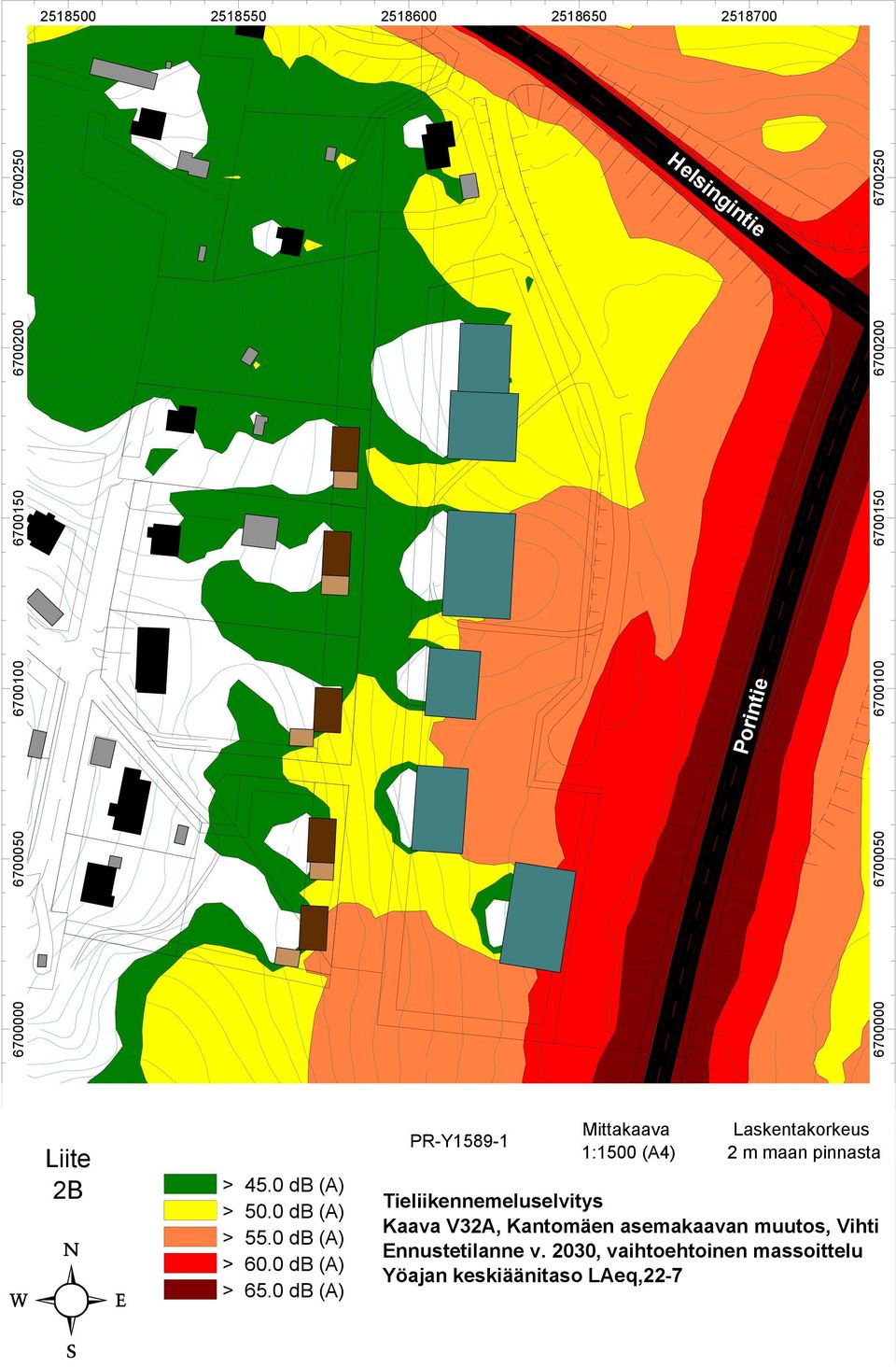

14 2B > 45.0 db (A) Ennustetilanne v. 2030, vaihtoehtoinen massoittelu Yöajan keskiäänitaso LAeq,

15 Aita Aita 3A > 45.0 db (A) Ennustetilanne v. 2030, vaihtoehtoinen massoittelu Meluntorjunta toteutettu eteläisille taloille Päiväajan keskiäänitaso LAeq,

16 Aita Aita 3B > 45.0 db (A) Ennustetilanne v. 2030, vaihtoehtoinen massoittelu Meluntorjunta toteutettu eteläisille taloille Yöajan keskiäänitaso LAeq,

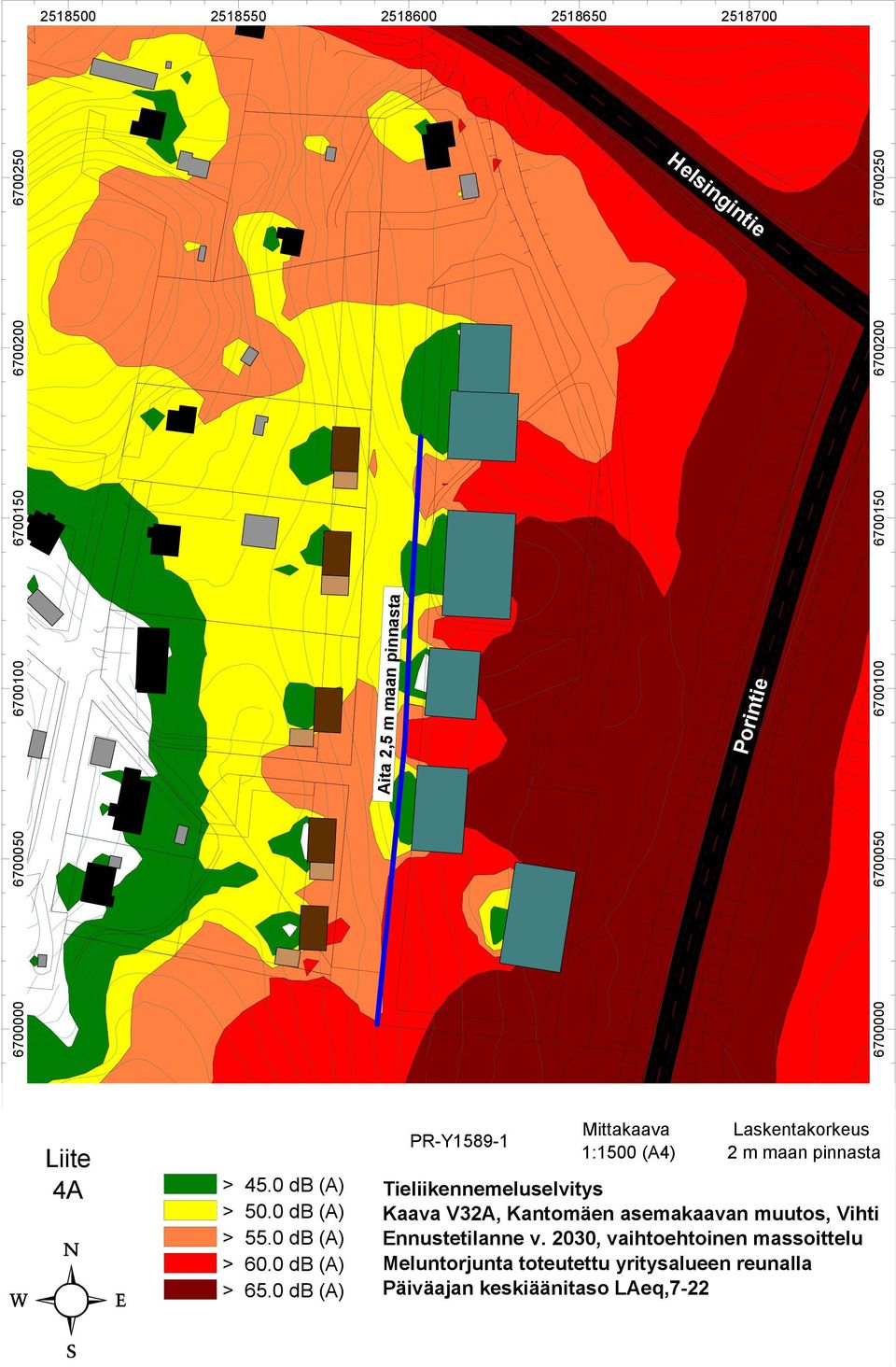

17 Aita 2,5 m maan pinnasta 4A > 45.0 db (A) Ennustetilanne v. 2030, vaihtoehtoinen massoittelu Meluntorjunta toteutettu yritysalueen reunalla Päiväajan keskiäänitaso LAeq,
