1 Sähkötekniikan perusteet 1) Resistanssien rinnankytkentä kuormittaa a) enemmän b) vähemmän c) yhtä paljon sähkölähdettä kuin niiden sarjakytkentä 2) Jännitelähteiden sarjakytkentä a) suurentaa kytkennästä saatavaa virtaa b) pienentää kytkennästä saatavaa virtaa c) ei vaikuta jännitelähteistä saatavan virran suuruuteen 3) Sähkölähteestä saadaan kuormitukselle suurin teho silloin, kun kuormituksen resistanssi on a) huomattavasti suurempi b) huomattavasti pienempi c) saman suuruinen kuin sähkölähteen sisäinen resistanssi 4) Kahdesta rinnankytketystä sähkölähteestä a) kuormittuu enemmän se, kummalla on pienempi lähdejännite b) kuormittuu enemmän se, kummalla on suurempi lähdejännite c) molemmat kuormittuvat yhtä paljon 5) Oheisen kytkennän kokonaisresistanssi on n. 33 Ohm 150 Ohm a) 70 Ohmia b) ia c) ia 6) Oheisen kytkennän kokonaisresistanssi on n. 220 Ohm a) 390 Ohmia b) 270 Ohmia c) 560 Ohmia 680 Ohm 680 Ohm

2 7) Jännite U 3 oheisessa kytkennässä on 1 kohm a) 2,5 V b) 5,0 V c) 1,0 V U=10V I2 2 kohm U3 1 kohm 1 kohm 8) Virta I 2 edellisessä kytkennässä on a) 2,5 m b) 5,0 m c) 1,0 m 9) Oheisessa kytkennässä jännite U x maata vasten on n. a) 7,2 V b) 2,8 V c) 3,8 V U=10V 180 Ohm 220 Ohm Ux 150 Ohm 10) Oheisen kytkennän sähkölähteestä ottama teho on n. a) 10 mw b) 75 mw c) 900 mw U=12V 68 Ohm 180 Ohm naloginen elektroniikka 11) Kondensaattoreiden kytkeminen sarjaan a) lisää kokonaiskapasitanssia b) pienentää kokonaiskapasitanssia c) ei vaikuta kokonaiskapasitanssiin 12) Oheinen LC-piiri toimii a) kaistanpäästösuodattimena b) ylipäästösuodattimena c) alipäästösuodattimena C L

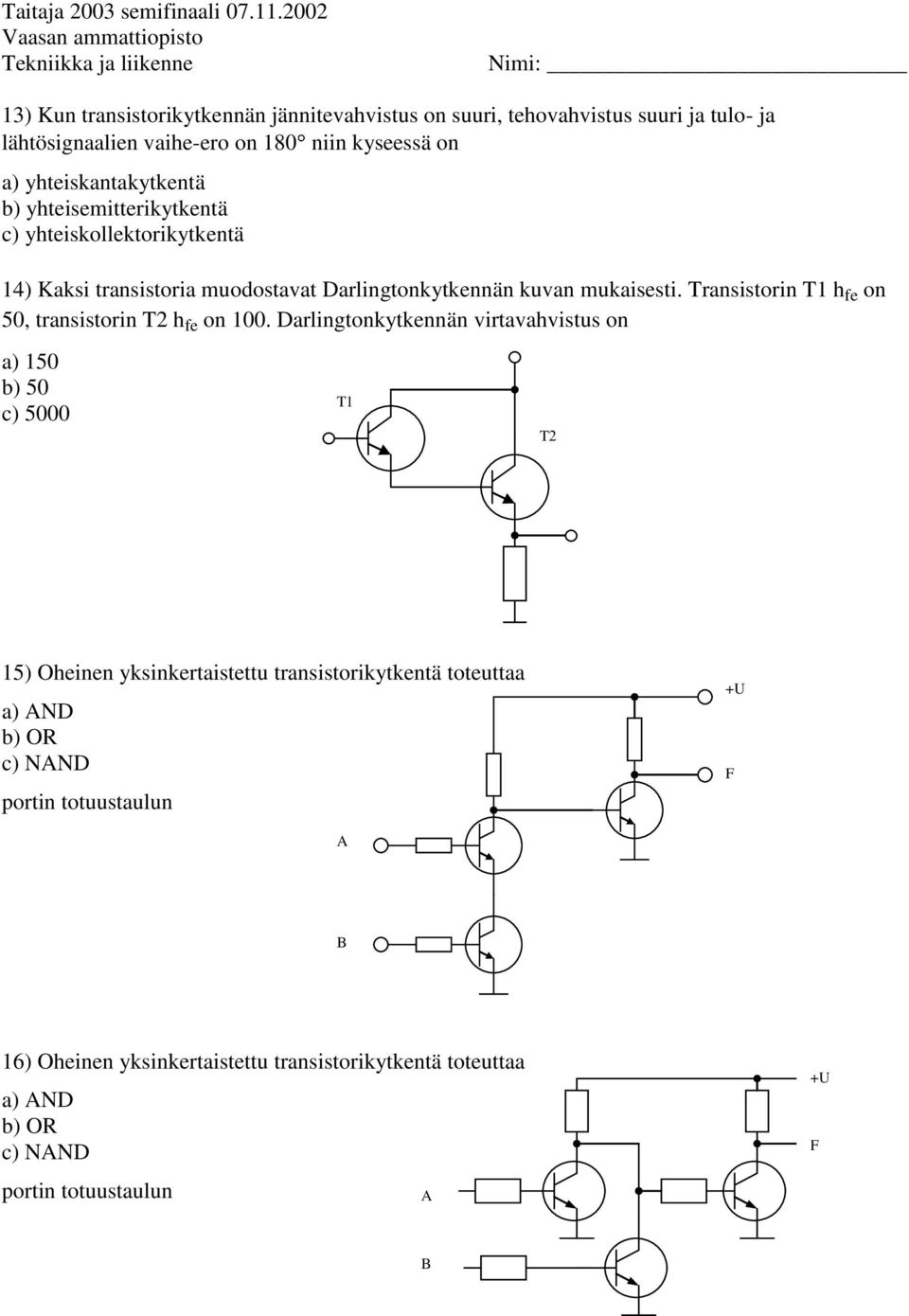

3 13) Kun transistorikytkennän jännitevahvistus on suuri, tehovahvistus suuri ja tulo- ja lähtösignaalien vaihe-ero on 180 niin kyseessä on a) yhteiskantakytkentä b) yhteisemitterikytkentä c) yhteiskollektorikytkentä 14) Kaksi transistoria muodostavat Darlingtonkytkennän kuvan mukaisesti. Transistorin T1 h fe on 50, transistorin T2 h fe on 100. Darlingtonkytkennän virtavahvistus on a) 150 b) 50 c) 5000 T1 T2 15) Oheinen yksinkertaistettu transistorikytkentä toteuttaa a) ND c) NND portin totuustaulun +U 16) Oheinen yksinkertaistettu transistorikytkentä toteuttaa a) ND c) NND portin totuustaulun +U

4 17) Operaatiovahvistimen jännitevahvistuksen määrää a) takaisinkytkentä b) tulosignaalin voimakkuus c) onko kyseessä invertoiva vai ei-invertoiva vahvistin 18) Oheisessa kuvassa diodia käytetään suojaamaan a) transistoria b) relettä c) XOR-piiriä +U =1 19) Tyristori saadaan johtamaan vaihtosähkön a) molemmilla puolijaksoilla b) positiivisella puolijaksolla c) negatiivisella puolijaksolla 20) TRIC saadaan johtamaan vaihtosähkön a) molemmilla puolijaksoilla b) positiivisella puolijaksolla c) negatiivisella puolijaksolla Digitaalitekniikka 21) Oheinen kytkentä on a) NND c) ND 22) Oheinen kytkentä on a) NND c) ND

5 23) Oheinen kytkentä toteuttaa loogisen funktion a) = + b) = + c) = + ( = ei, = ei ) 24) Oheinen kytkentä toteuttaa loogisen funktion a) = b) = + c) = ( = ei, = ei ) 25) Missä järjestyksessä nappeja -D on painaistava jotta lamppu syttyy. lussa kaikkien kiikkujen lähdöt Q ovat tilassa 0. a) --D-C b) C-D-- c) -D-C- 26) Oheinen kytkentä toteuttaa loogisen funktion a) = C + C b) = + C + C c) = + C + C

6 27) Oheinen kytkentä toteuttaa loogisen funktion a) = b) = C c) = C C 28) Mitä tarkoitetaan sillä, että kiikku on kellotettu a) kiikku vaihtaa aina tilaansa kellopulssin aikana b) kiikun tilaan voi vaikuttaa ainoastaan kellopulssin aikana c) kiikku ei ole riippuvainen kellopulssista 29) Laskurissa kiikkuja käytetään a) jakamaan kahdella b) kertomaan kahdella c) kertomaan kymmenellä 30) JK-kiikun lähtö, jos J=K=1 ja kellotulo aktivoituu a) kiikku ei vaihda tilaansa b) asettuu tilaan 1 c) kiikku vaihtaa tilaansa
