Sähköautoprojekti Pienoissähköauto Elektroniikan kokoonpano Moottoriohjain.
|
|
- Krista Juusonen
- 10 vuotta sitten
- Katselukertoja:
Transkriptio

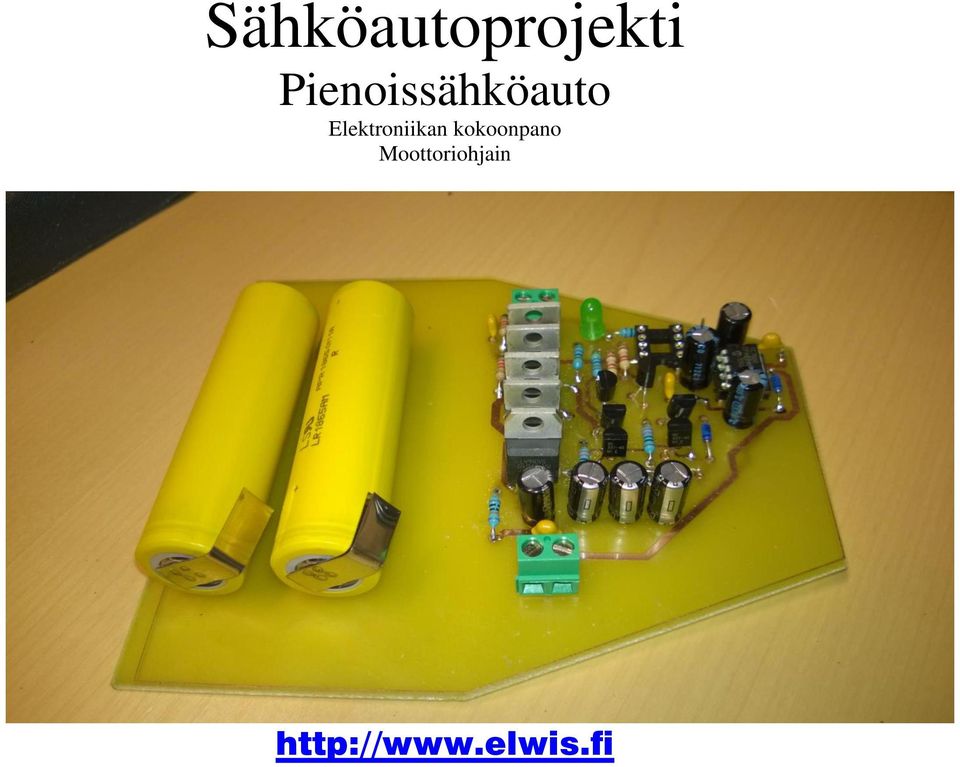

1 Sähköautoprojekti Pienoissähköauto Elektroniikan kokoonpano Moottoriohjain

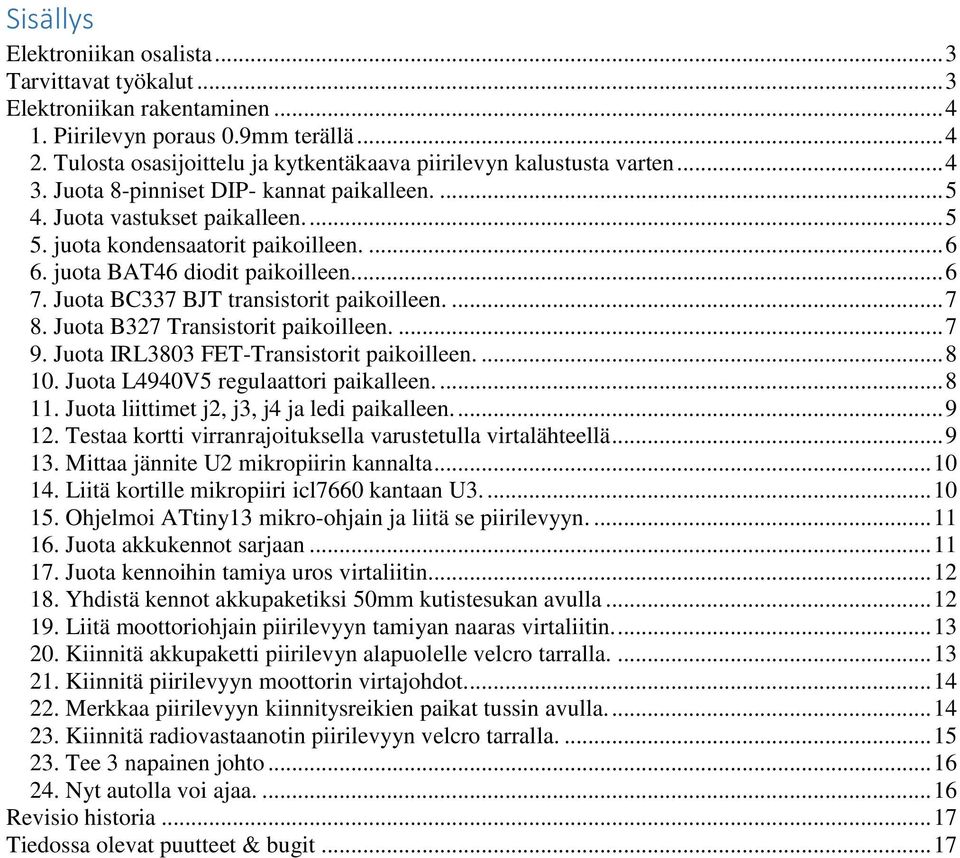

2 Sisällys Elektroniikan osalista... 3 Tarvittavat työkalut... 3 Elektroniikan rakentaminen Piirilevyn poraus 0.9mm terällä Tulosta osasijoittelu ja kytkentäkaava piirilevyn kalustusta varten Juota 8-pinniset DIP- kannat paikalleen Juota vastukset paikalleen juota kondensaatorit paikoilleen juota BAT46 diodit paikoilleen Juota BC337 BJT transistorit paikoilleen Juota B327 Transistorit paikoilleen Juota IRL3803 FET-Transistorit paikoilleen Juota L4940V5 regulaattori paikalleen Juota liittimet j2, j3, j4 ja ledi paikalleen Testaa kortti virranrajoituksella varustetulla virtalähteellä Mittaa jännite U2 mikropiirin kannalta Liitä kortille mikropiiri icl7660 kantaan U Ohjelmoi ATtiny13 mikro-ohjain ja liitä se piirilevyyn Juota akkukennot sarjaan Juota kennoihin tamiya uros virtaliitin Yhdistä kennot akkupaketiksi 50mm kutistesukan avulla Liitä moottoriohjain piirilevyyn tamiyan naaras virtaliitin Kiinnitä akkupaketti piirilevyn alapuolelle velcro tarralla Kiinnitä piirilevyyn moottorin virtajohdot Merkkaa piirilevyyn kiinnitysreikien paikat tussin avulla Kiinnitä radiovastaanotin piirilevyyn velcro tarralla Tee 3 napainen johto Nyt autolla voi ajaa Revisio historia Tiedossa olevat puutteet & bugit... 17
3 Elektroniikan osalista Vastukset: 22ohm 2kpl 220ohm 3kpl 1kohm 2kpl 2,2kohm 3kpl 3,3kohm 1kpl 4,7kohm 2kpl 100kohm 2kpl Kondensaattorit: 100nF 5kpl 10uF / 16V 2kpl 220uF / 16V 5kpl Puolijohteet: BAT46 Diodi 2kpl L4940V5 low drop regulaattori 1kpl ICL7660 kondensaattori jännite pumppu IC-piiri 1kpl ATtiny13 AVR mikro-ohjain 1kpl BC337 NPN transistori 4kpl BC237 PNP transistori 2kpl IRL3803 FET transitori 4kpl Muut: moottori ohjain piirilevy riviliitin 2 pinniä 2kpl pyöreitä abiko liittimiä 2kpl tamian rc virtaliitin pari 1kpl piikkirimaa 3-pinniä 5mm LED 1kpl 3-pinninen harvin liitin johtoon naaras 2kpl LR1865AM litium rauta-akku 2kpl kutistesukkaa halkaisija 60mm m3x6mm ruuvi 3kpl Tarvittavat työkalut porakone ja terät 0.9mm, 1,2mm, 4mm juotin tinaa Sivuleikkurit, kärkipihdit Ruuvimeiseli
4 Elektroniikan rakentaminen 1. Piirilevyn poraus 0.9mm terällä poraa ensin levyn kaikki reiät 0.9mm terällä jonka jälkeen poraa ruuviriviliittimen reiät (isot täpät) 1.2mm terällä. 2. Tulosta osasijoittelu ja kytkentäkaava piirilevyn kalustusta varten
5 3. Juota 8-pinniset DIP- kannat paikalleen. (huom levy on kaksipuoleinen, joten myös komponentti puolella olevat pinnit, joista lähtee kuparivedoja pitää juottaa) 4. Juota vastukset paikalleen. Ole tarkkana vastusarvojen kanssa.

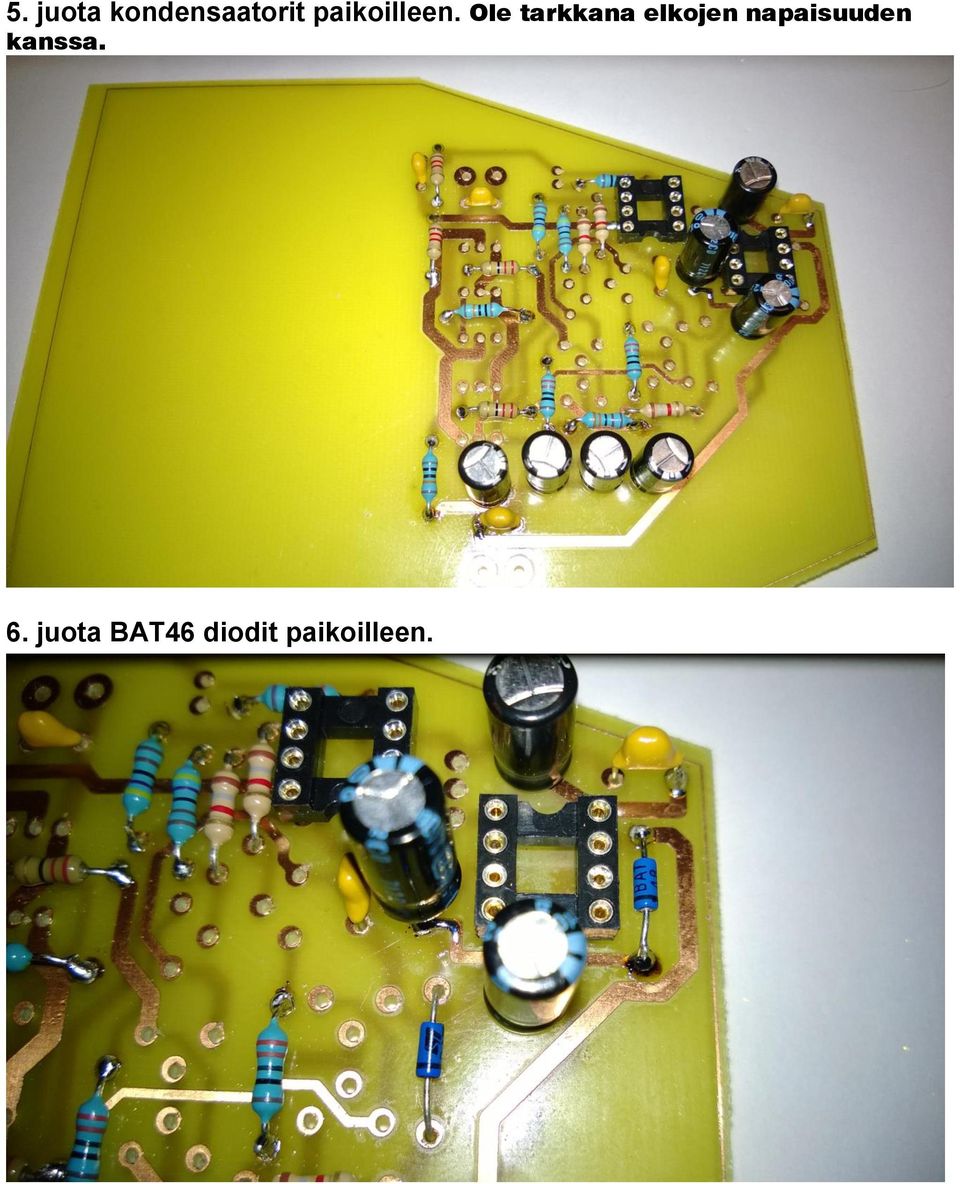

6 5. juota kondensaatorit paikoilleen. Ole tarkkana elkojen napaisuuden kanssa. 6. juota BAT46 diodit paikoilleen.
7 7. Juota BC337 BJT transistorit paikoilleen. 8. Juota B327 Transistorit paikoilleen.
8 9. Juota IRL3803 FET-Transistorit paikoilleen. 10. Juota L4940V5 regulaattori paikalleen.
9 11. Juota liittimet j2, j3, j4 ja ledi paikalleen. Valmista tuli siirry testaukseen. 12. Testaa kortti virranrajoituksella varustetulla virtalähteellä niin että jännite on 7,4V ja max virta on 200mA.

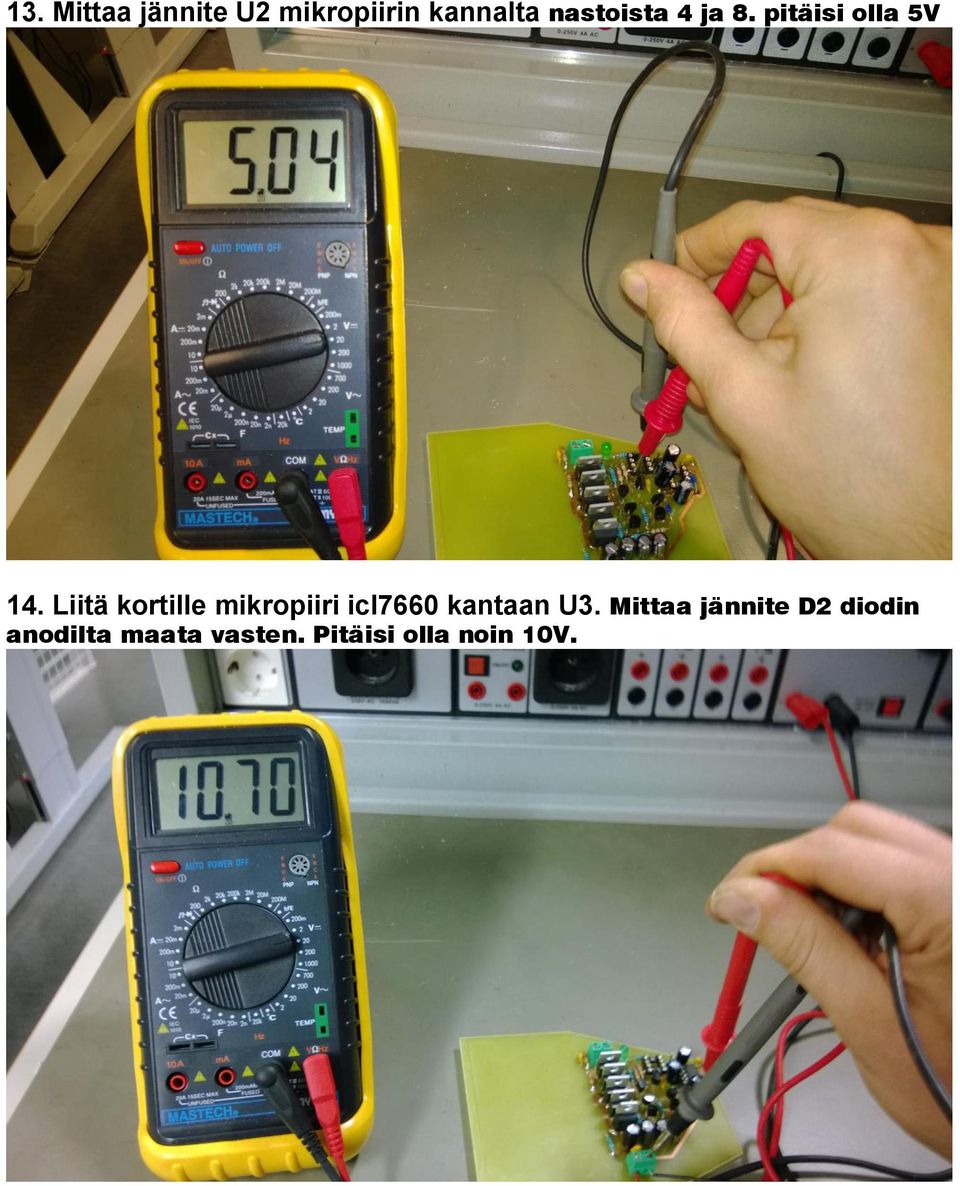

10 13. Mittaa jännite U2 mikropiirin kannalta nastoista 4 ja 8. pitäisi olla 5V 14. Liitä kortille mikropiiri icl7660 kantaan U3. Mittaa jännite D2 diodin anodilta maata vasten. Pitäisi olla noin 10V.
11 15. Ohjelmoi ATtiny13 mikro-ohjain ja liitä se piirilevyyn. 16. Juota akkukennot sarjaan
12 17. Juota kennoihin tamiya uros virtaliitin. 18. Yhdistä kennot akkupaketiksi 50mm kutistesukan avulla

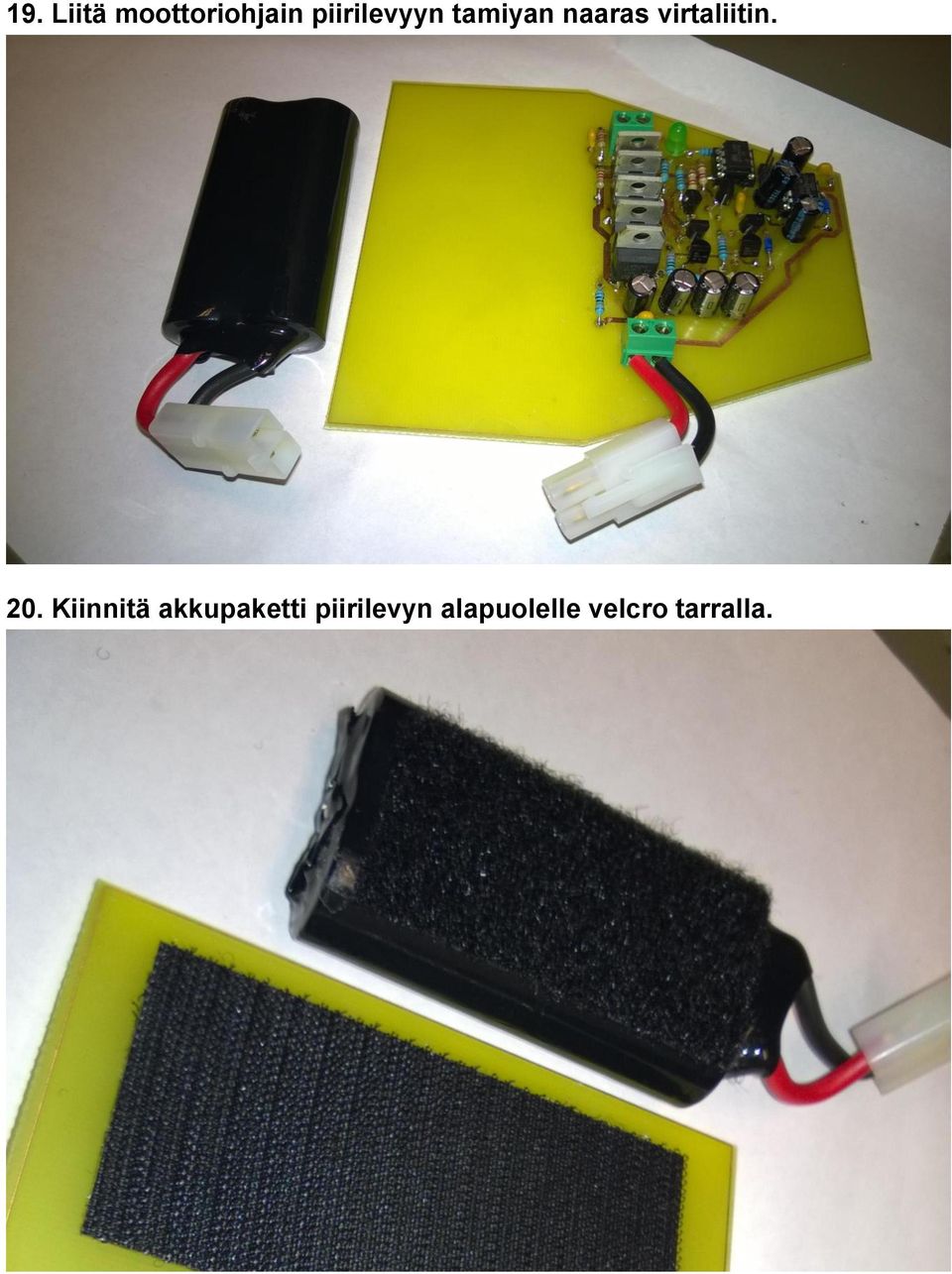

13 19. Liitä moottoriohjain piirilevyyn tamiyan naaras virtaliitin. 20. Kiinnitä akkupaketti piirilevyn alapuolelle velcro tarralla.
14 21. Kiinnitä piirilevyyn moottorin virtajohdot. Purista johtojenpäihin pyöreät abiko liittimet. 22. Merkkaa piirilevyyn kiinnitysreikien paikat tussin avulla.
15 23. Kiinnitä piirilevy autoon kolmella M3x6mm ruuvilla. 23. Kiinnitä radiovastaanotin piirilevyyn velcro tarralla. Kiinnitä myös ohjausservon johto vastaanottimen kanavaan 1.
16 23. Tee 3 napainen johto, jossa on molemmissa päissä 3 pinniset harvin liittimet. Johto yhdistää vastaanottimen ja moottoriohjaimen. 24. Nyt autolla voi ajaa. Muista aina kytkeä lähetin ensin päälle ja sitten vasta auto päälle.
17 Revisio historia V2.0 / / Sisällys luettelo lisätty. V1.2 / / akkujen ja radiolaiteiden asennus lisätty. V1.0 / / ohjeen ensimmäinen versio piirilevyn kasauksesta. Tiedossa olevat puutteet & bugit Liiteet puuttuu / kytkinkaava, osasijoittelu, TOP ja BOTTOM kuparit osien hankintapaikat / yritykset osien hintaerittely mitkä opsin osat täyttyy tässä osioissa
