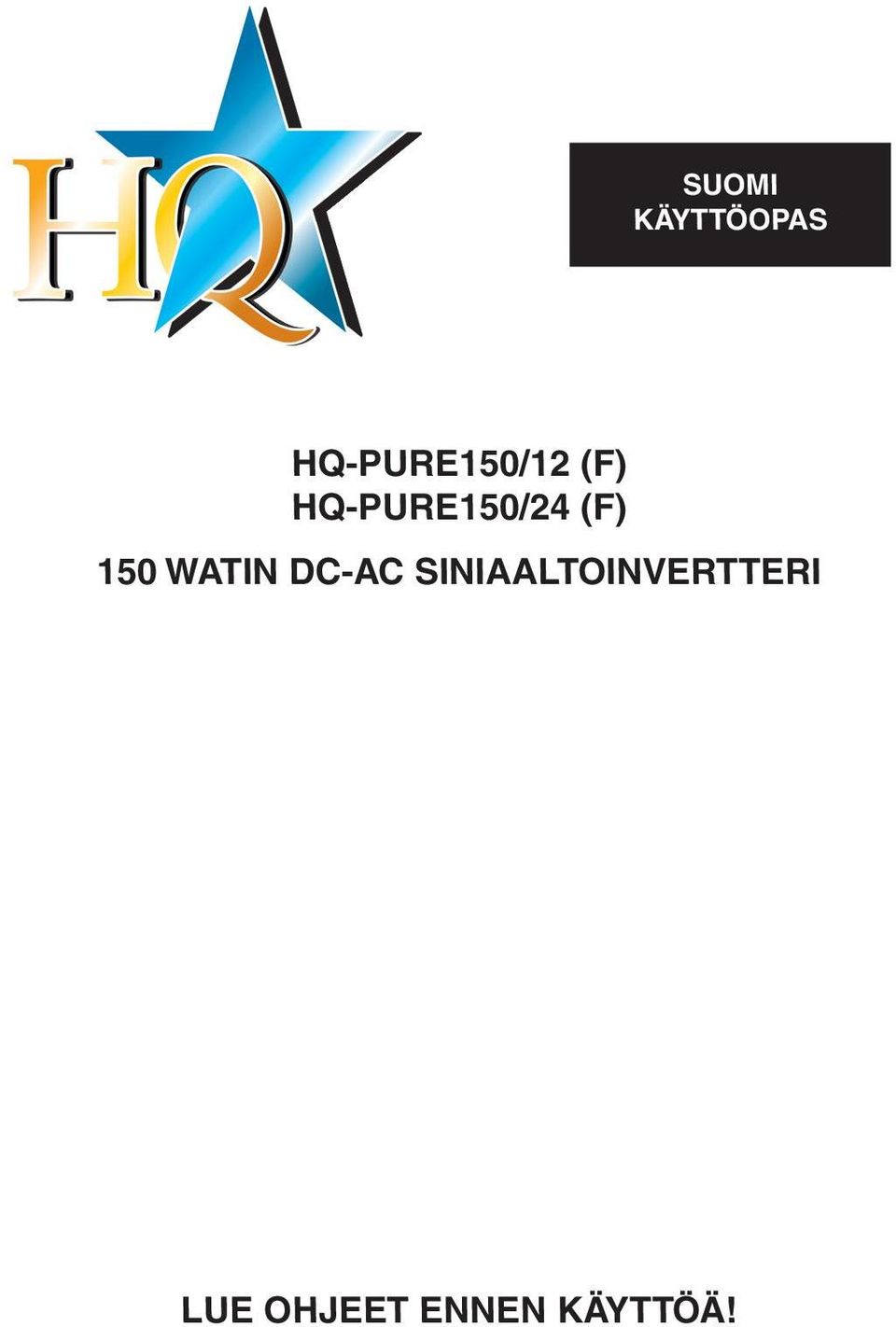

1 SUOMI KÄYTTÖOPAS HQ-PURE150/12 (F) HQ-PURE150/24 (F) 150 WATIN DC-AC SINIAALTOINVERTTERI LUE OHJEET ENNEN KÄYTTÖÄ!

2 Hyödylliset sovellukset Kannettavat, radiot, pienet televisiot, VCR-nauhurit, DVD-soittimet, lamput, faksit, jne. 12V version tekniset tiedot: Syöttöjännite: 10-15V DC Syöttövirta täyskuormituksella: 15A Valmiustilan syöttövirta: <0,65A Lähtöjännite (AC): 230V ±5% Lähtöpistoke: 1x Pistoketyyppi: Schuko (-F: Maadoitustappi) Lähdön aaltomuoto: Aito siniaalto Lähtötaajuus: 50 Hz Jatkuva lähtöteho: 150 W Lähdön huippuvirta: 300 W Tehokkuus: >85% Alhaisen akun hälytys: 10,5V ± 0,5V DC Alhaisen akun katkaisu: 10V ± 0,5V DC Lämpösuoja: 65 C Jäähdytys: Ilmankierrolla Ylikuormitussuoja: Kyllä Korkean DC-syöttöjännitteen suoja: Kyllä AC-lähdön oikosulkusuoja: Kyllä Pariston napaisuussuoja: Kyllä, sulakkeella Sulake: 15A Koko (PxLxK): 225 x 117 x 62 mm Paino: 1010g 2

(-F: Maadoitustappi) Lähdön aaltomuoto: Aito siniaalto Lähtötaajuus: 50 Hz Jatkuva lähtöteho: 150 W Lähdön huippuvirta: 300 W Tehokkuus: >85% Alhaisen akun hälytys: 10,5V ± 0,5V DC Alhaisen

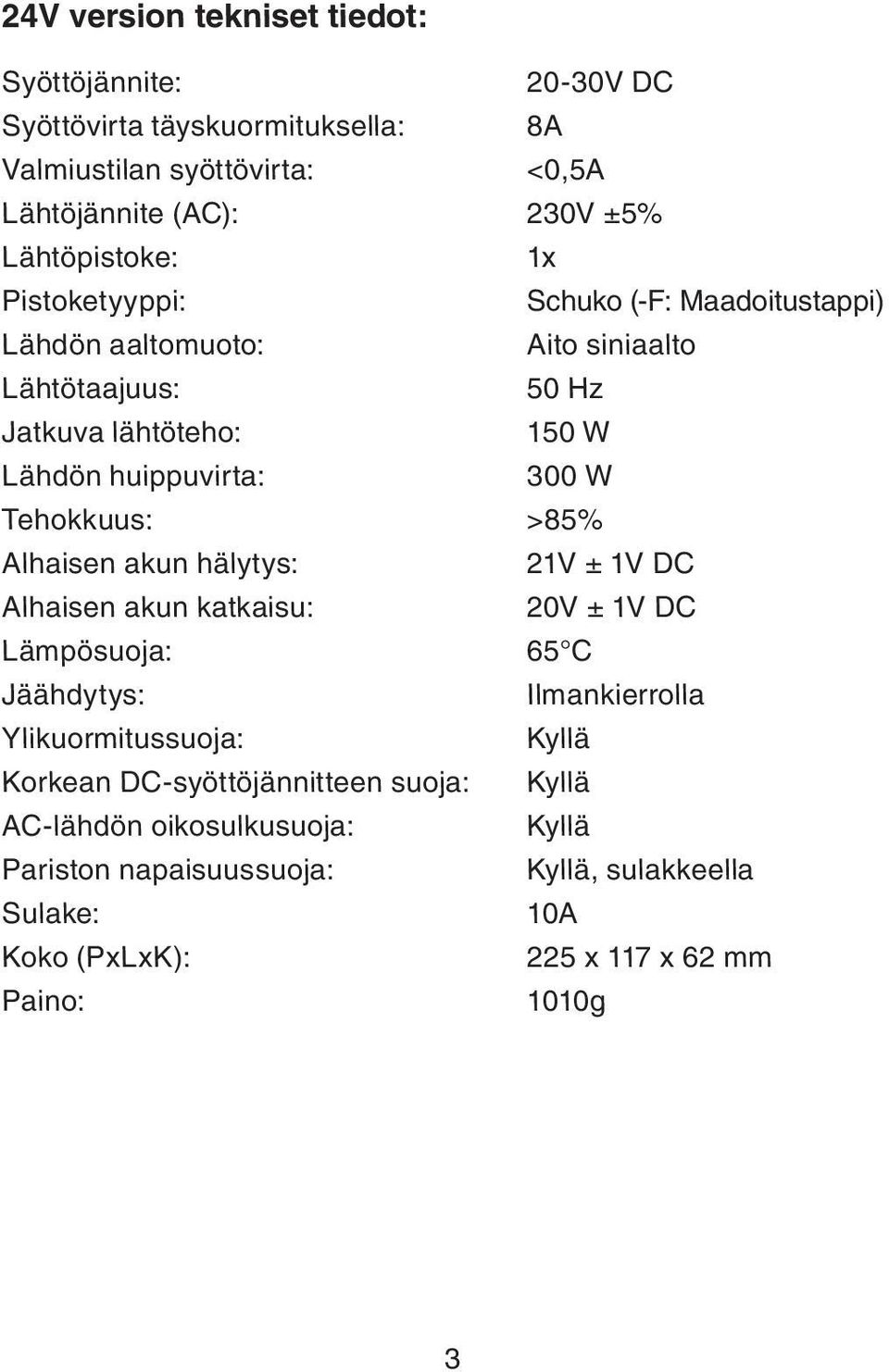

3 24V version tekniset tiedot: Syöttöjännite: 20-30V DC Syöttövirta täyskuormituksella: 8A Valmiustilan syöttövirta: <0,5A Lähtöjännite (AC): 230V ±5% Lähtöpistoke: 1x Pistoketyyppi: Schuko (-F: Maadoitustappi) Lähdön aaltomuoto: Aito siniaalto Lähtötaajuus: 50 Hz Jatkuva lähtöteho: 150 W Lähdön huippuvirta: 300 W Tehokkuus: >85% Alhaisen akun hälytys: 21V ± 1V DC Alhaisen akun katkaisu: 20V ± 1V DC Lämpösuoja: 65 C Jäähdytys: Ilmankierrolla Ylikuormitussuoja: Kyllä Korkean DC-syöttöjännitteen suoja: Kyllä AC-lähdön oikosulkusuoja: Kyllä Pariston napaisuussuoja: Kyllä, sulakkeella Sulake: 10A Koko (PxLxK): 225 x 117 x 62 mm Paino: 1010g 3

300 W Tehokkuus: >85% Alhaisen akun hälytys: 21V ± 1V DC Alhaisen akun katkaisu: 20V ± 1V DC Lämpösuoja: 65 C Jäähdytys: Ilmankierrolla Ylikuormitussuoja: Kyllä

4 Käyttöohjeet: 1. SAVUKKEENSYTYTIN AC OUTPUT PROTECTION POWER AC OUTLET ON OFF AC-LÄHTÖ VIRTAKYTKIN 2. MAKSIMITEHOT: 15A (12V) // 10A (24V) Kun muunnin ja tehomittari eivät toimi, mutta virta on päällä, tarkista savukkeensytyttimen sulake. Jos sulake on vaurioitunut, vaihda se vastaavaan sulakkeeseen. 3. RUNGON MAADOITUS- PISTOKE Muuntimen rungon on oltava liitetty maahan maadoituspistoketta käyttäen. Maadoituspisteen sijainti riippuu muuntimen asennuspaikasta. Ajoneuvossa maadoitus on liitettävä ajoneuvon runkoon. Veneessä se on liitettävä veneen maadoitusjärjestelmään. Pysyvässä paikassa tee liitos maahan. 4

Jos sulake on vaurioitunut, vaihda se vastaavaan sulakkeeseen. 3.

5 PROTECTION POWER 4. TELEVISION KYTKE PÄÄLLE VASTA SEN JÄLKEEN KYTKE PÄÄLLE ENSIN AC OUTPUT ON OFF Varmista aina, että muuntimen virta kytketään ensin päälle, ennen liitetyn varustuksen virran kytkentää. 5. KANNETTAVA ON OFF PROTECTION AC OUTPUT ON POWER OFF Kun alhaisen akun hälytys aktivoituu, käynnistä auton moottori jatkaaksesi muuntimen ja siihen liitettyjen varusteiden käyttöä C Kun liitettyjen laitteiden kokonaisteho ylittää muuntimen lähtökapasiteetin tai kun muunnin käy pitkän aikaa ja lämpötila saavuttaa 60 C, muuntimen suojauspiiri vähentää AC-lähtötehoa. 5

liitetyn varustuksen virran kytkentää. 5.

6 Vianmääritys Jos muunnin ei toimi oikein, siihen voi olla monia eri syitä: 1) Huono yhteys Puhdista liitososat huolellisesti 2) Muuntimessa ei ole virtaa Tarkista auton sulake, vaihda vaurioitunut sulake Tarkista johtojen kytkennät 3) Sulake on palanut Sulake sijaitsee DC (savuke) -tulpassa. Vaihda sulake samanarvoiseen ja vastaavaan sulakkeeseen 4) AC-lähtötehon katkaisu ylikuormituksen takia Varmista, ettei liitettyjen laitteiden jatkuva kokonaiskuormitus ylitä 150 wattia 5) AC-lähtötehon katkaisu ylikuumenemisen takia Kuormituksen ollessa korkea pitkiä aikoja, muunnin katkaisee lähtötehon, jotta ylikuumenemisen aiheuttamat vauriot vältettäisiin. Jos näin käy, toimi seuraavasti: (A) Kytke muuntimen virta pois (B) Vähennä koneen kuormitusta, ts. irrota joitakin siihen kytkettyjä laitteita tai odota kunnes muunnin jäähtyy. (C) Kytke muuntimen virta päälle 6) Alhaisen akun katkaisu Lataa akku ja jatka käyttöä. Huomio! Aseta muunnin aina seuraavanlaiseen ympäristöön: 1. Hyvin tuuletettu tila 2. Suojaa auringonvalolta ja lämmöltä 3. Pidä lasten ulottumattomissa 4. Suojaa vedeltä, kosteudelta, öljyltä ja rasvalta 5. Pidä kaukana syttyvistä aineista 6

Vaihda sulake samanarvoiseen ja vastaavaan sulakkeeseen 4) AC-lähtötehon katkaisu ylikuormituksen takia Varmista, ettei liitettyjen laitteiden jatkuva kokonaiskuormitus ylitä 150 wattia 5)

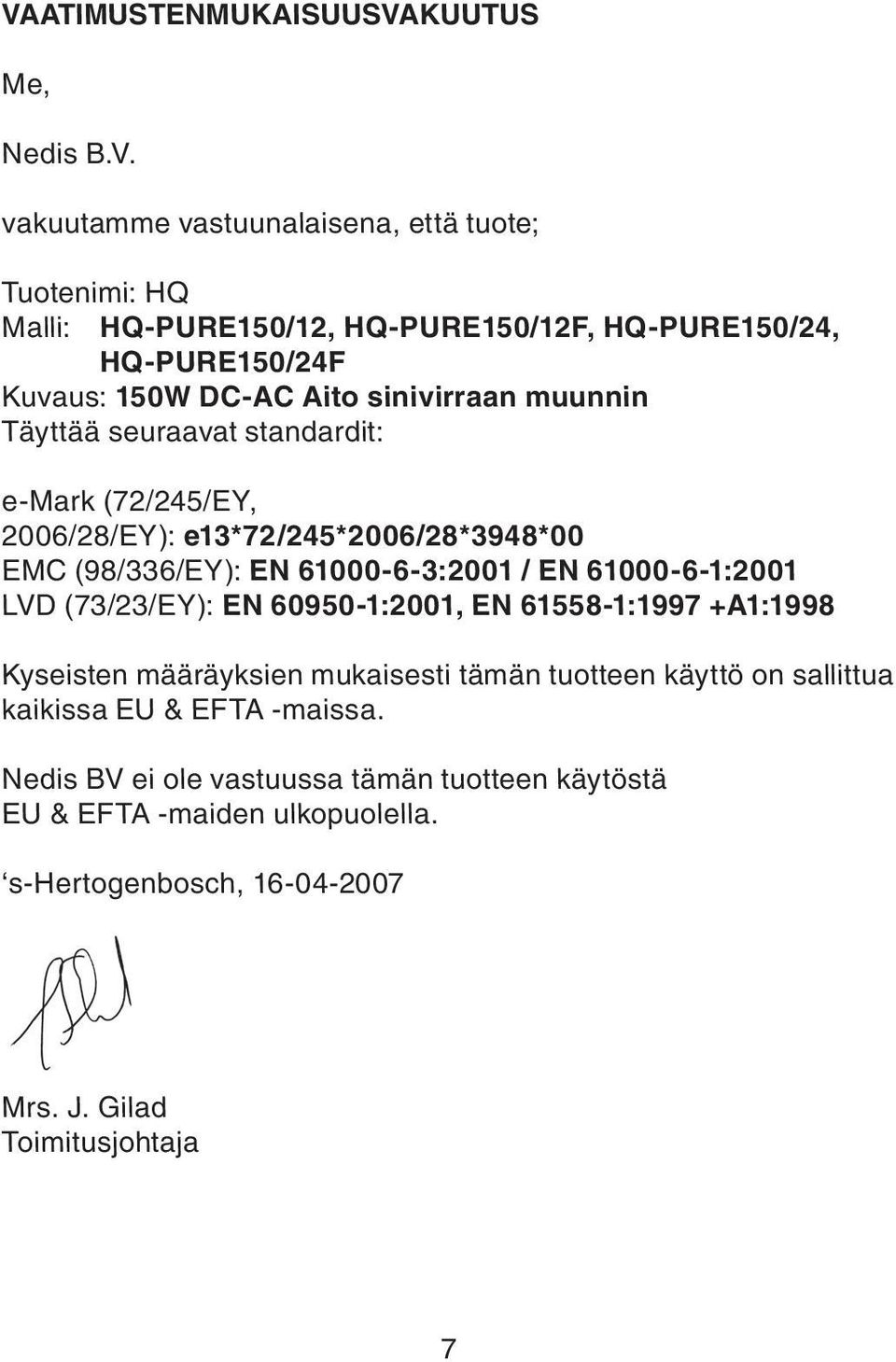

7 VAATIMUSTENMUKAISUUSVAKUUTUS Me, Nedis B.V. vakuutamme vastuunalaisena, että tuote; Tuotenimi: HQ Malli: HQ-PURE150/12, HQ-PURE150/12F, HQ-PURE150/24, HQ-PURE150/24F Kuvaus: 150W DC-AC Aito sinivirraan muunnin Täyttää seuraavat standardit: e-mark (72/245/EY, 2006/28/EY): e13*72/245*2006/28*3948*00 EMC (98/336/EY): EN :2001 / EN :2001 LVD (73/23/EY): EN :2001, EN :1997 +A1:1998 Kyseisten määräyksien mukaisesti tämän tuotteen käyttö on sallittua kaikissa EU & EFTA -maissa. Nedis BV ei ole vastuussa tämän tuotteen käytöstä EU & EFTA -maiden ulkopuolella. s-hertogenbosch, Mrs. J. Gilad Toimitusjohtaja 7

(98/336/EY): EN 61000-6-3:2001 / EN 61000-6-1:2001 LVD (73/23/EY): EN 60950-1:2001, EN 61558-1:1997 +A1:1998 Kyseisten määräyksien mukaisesti tämän tuotteen
