YMPÄRISTÖMELUMITTAUKSET NORDKALK OYJ:N SI- POON KALKKITEHTAALLA SEKÄ LÄHIMMISSÄ HÄIRIINTYVISSÄ KOHTEISSA

Transkriptio

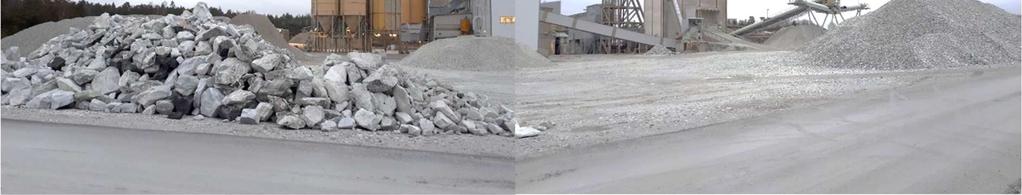

1 Envimetria Oy 1(10) Meluselvitys me YMPÄRISTÖMELUMITTAUKSET NORDKALK OYJ:N SI- POON KALKKITEHTAALLA SEKÄ LÄHIMMISSÄ HÄIRIINTYVISSÄ KOHTEISSA Kuva 1. Panoraamakuva Kalkkitehtaan keskeisiin melulähteisiin JAKELU Envimetria Oy, arkisto

2 Envimetria Oy 2(10) Sisällysluettelo YMPÄRISTÖMELUMITTAUKSET NORDKALK OYJ:N SIPOON KALKKITEHTAALLA SEKÄ LÄHIMMISSÄ HÄIRIINTYVISSÄ KOHTEISSA Yleistä Melun yleiset ohjearvot Meluselvityksen tavoite ja kulku Mittalaitteet ja asetukset Melulähteiden yleiskuvaus ja taustamelu Ympäristöolosuhteet melumittauksien aikana Mittauspisteet Mittausmenetelmät Mittausaika Melun erityispiirteet (yleistä) Melun impulssimaisuus, iskumaisuus Äänesmäisen melun tulkinta (yleistä) Tulokset Arvio melun kapeakaistaisuudesta Arvio melun impulssimaisuudesta Yhteenveto melun erityispiirteistä Johtopäätökset tuloksista... 10

3 Envimetria Oy 3(10) 1 Yleistä Länsi-Suomen ympäristölupaviraston lupapäätöksen nro 49/07/2 (Dnro LSY-02-Y-364) mukaan kaivoksen, sataman ja kalkintuotantolaitoksen toiminnasta aiheutuva ekvivalenttimelutaso ei saa ylittää lähimpänä laitosta sijaitsevien asuinkiinteistöjen piha-alueilla päivällä klo ekvivalenttimelutasoa (LAeq) 55 db eikä yöllä klo ekvivalenttimelutasoa (LAeq) db. (YSL 43, NaapL 17, VNp 993/1992) Envimetria Oy suoritti jatkuvatoimisia melumittauksia tehtaan ympäristössä normaalin toiminnan aikana. Mittaukset käsittivät lähimpien asuinrakennuksien piha-alueella suoritetut jatkuvatoimiset valvotut altistusmittaukset sekä lähtömelun monitorointia. Lähtömelua mitattiin tehdasalueella merkittävimpien melulähteiden tuntumassa häiriintyvien kohteiden suuntaan. Mittaukset ajoitettiin ajankohtaan jolloin, tehtaan toiminta edusti normaalia tasoa ja tuulen suunnan oletettiin olevan lähimmän asutuksen suuntaan. Meluselvityksen suunnittelusta, toteutuksesta, tuloksienkäsittelystä ja raportoinnista vastasi Envimetria Oy:stä vanhempi ympäristökonsultti/meluasiantuntija Sammy Roiha. Sammy Roihalla on kokemusta meluselvityksien laadinnasta vuodesta 00. Laadun takaamiseksi käytössämme on ISO 125 mukainen laatukäsikirja, johon koko henkilöstö on sitoutunut. Koko mittaustoimintamme yleistä laatua arvioitaessa korostamme, että Envimetria on FINAS -akkreditointipalvelun akkreditoima päästömittauslaboratorio T249, EN ISO/IEC 125 (pätevyysalueet esillä osoitteessa Melun yleiset ohjearvot Valtioneuvoston päätöksen (993/92) melun yleiset ohjearvot on esitetty taulukossa 1. Taulukko 1. Melun ohjearvot Melun keskiäänitason LAeq enimmäisarvo Päivällä klo 7-22 Yöllä klo 22-7 Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä 55 db db hoito- tai oppilaitoksia palvelevat alueet Uudet asumiseen käytettävät alueet, leirintäalueet, virkistysalueet taajamissa ja hoitolaitoksia palvelevat 55 db 45 db alueet Loma-asumiseen käytettävät alueet, leirintäalueet, virkistysalueet taajamien ulkopuolella ja luonnonsuojelualueet 45 db db Tehtaan lupavelvoitteet Dnro LSY-02-Y-364 vastaavat Valtioneuvoston päätöksen (993/92) melun yleisiä ohjearvoja.

4 Envimetria Oy 4(10) 2 Meluselvityksen tavoite ja kulku Tämän meluselvityksen painopiste on asetettu häiriintyvissä kohteissa suoritettuihin altistusmittauksiin eli imissiomittauksiin kalkkitehtaan normaalin toiminnan aikana. Meluselvityksen tavoitteena oli selvittää tehtaan osuutta kokonaismelusta lähimpien asuinrakennuksien luona keskiäänitasodatan sekä äänitteiden avulla. Melumittauksia suoritettiin jatkuvatoimisesti ja aikasynkronoidusti 3 tunnin ajan kahdessa pisteessä. Mittauspisteet sijaitsivat lähimpien asuintalojen pihapiireissä. Myös säätilan mittaus oli synkronoitu melumittauksien kanssa. Samoissa pisteissä äänitettiin myös melua myöhempää tarkastelua varten. Kahden pisteen mittausaika rajattiin 2 h 15 minuuttiin, jotta mittauspisteisiin saatiin vertailun vuoksi yhtä pitkä mittausaika. Lisäksi meluselvityksessä mitattiin merkittävimpien melulähteiden melupäästöä lähimpien häiriintyvien kohteiden suuntaan sekä tarkasteltiin kaivospuhaltimen meluntorjuntatoimenpiteiden vaikutusta. 2.1 Mittalaitteet ja asetukset Äänenpainetta mitattiin Brüel & Kjær -merkkisellä type 2238 ja 2236 tarkkuusluokan 1 melumittarilla, joka täyttää SFS 2877/(IEC 651/4) -standardien äänentasomittareille asetetut vaatimukset. Kaikki mittalaitteet kalibroitiin ennen ja jälkeen mittaussarjoja Envimetria Oy:n Brüel & Kjær:n vakioäänilähteellä, joka täyttää tarkkuusluokan 1 vaatimukset. Äänitteet kalibroitiin mittaussarjojen alussa ja lopussa 1 khz taajuudella tasolla 94,0 db ±0,2 db. Keskiäänitasoa mitattiin kentällä jatkuvatoimisesti A-taajuuspainotettuina 10 s ekvivalenttitasoina L eqa ja maksimitasoina L max aikavakion ollessa F Fast. Mittauspisteet on esitetty kappaleessa 5. Lisäksi kentällä mitattiin pisteessä I1 vastaavalla integrointivälillä S Slow sekä I Impulse aikavakiot melun impulssimaisuuden arviointia varten. Mittauksissa kaikki melunäytteet äänitettiin kokonaisuudessa pakkaamattomasti 2238 ja 2236 Brüel & Kjær -tarkkuusäänitasomittareiden auxlähdöstä digitaalisesti ZOOM H2 SD-korttitallentimelle 16-bittisenä 44.1 khz näytteenottotaajuudella myöhempää kuuntelua ja jälkianalyysejä varten. Korttitallentimelta tiedostot siirrettiin PC-työasemalle kuunneltavaksi äänen monitorointiohjelmalla Nuendo 7. Äänitteiden taajuusjakaumat analysoitiin jälkianalyysinä DSSF3 Realtime -analysaattorilla. Taajuusanalyysien tulokset varmennettiin siten, että spektrien summan täytyi vastata vastaavalta viiteaikaväliltä melumittarilla integroitua keskiäänitasoa. Mittalaitteiden ja analysaattoreiden kokonaisepävarmuudeksi arvioimme tasaiselle melulle enintään ± 1 db taajuusalueella Hz 12,5 khz. Envimetria Oy:n jatkuvassa sisäisessä seurannassa kolmen tarkkuusluokan 1 mittarin mikrofonien taajuusvastetta seurataan säännöllisesti kaiuttomassa huoneessa taajuusalueella 30 Hz khz. Vakioäänilähteessä sekä mittareissa ei ole havaittu vuosittain tehtävissä tarkistuksissa toimenpiteitä vaativia muutoksia. Nykyinen kalibrointitaso on 94,0 db ja 114,0 db ±0,2 db. (DANAK Accreditation, No:CDK16791). Viimeisin mittalaitteiden tarkastus ja taajuusvastevertailu on suoritettu Mittauksien aikaisten melutapahtumien tunnistus ja arvioinnit suoritettiin vahvistamalla audioeditorin signaali RME Babyface PRO -kuulokevahvistimella ja kuuntelua suoritettiin AKG 1 Reference -kuulokkeilla. Säätiedot mitattiin melupäästömittauspisteessä (liite 2 E5) tehtaan rannassa, avoimessa maastossa Envimetria Oy:n Davis Vantage Pro -sääasemalla. Davis-sääaseman paine-, kosteusja lämpötila-anturit kalibroitiin Envimetria Oy:n laboratoriossa mittanormaaleja vastaan. Envimet-

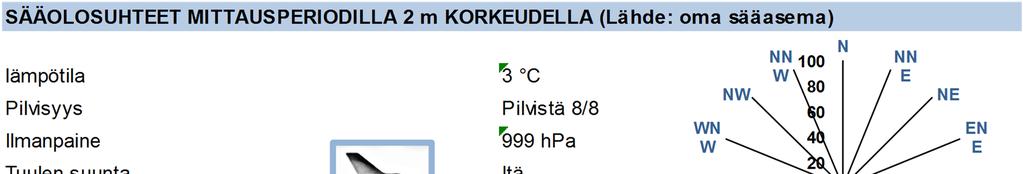

5 Envimetria Oy 5(10) ria Oy:n sääasema tallensi säähavaintojen keskiarvoja 1 minuutin välein (sademäärä, ilmankosteus, lämpötila, tuulen nopeus ja suunta). Melun etenemisen kannalta oleellisimmat säätekijät ovat tuulen suunta ja nopeus. Etäisyydet melulähteisiin mitattiin kentällä Bushnell Yardage pro 0- ja Bosch DLE 75 Professional laser -etäisyysmittareilla sekä kiinteistötietopalvelun ammattilaisille tarkoitetulla selainpohjaisella sovelluksella. 3 Melulähteiden yleiskuvaus ja taustamelu Mittausajanjaksolla klo tehdas oli käynnissä alkaen yhtäjaksoisesti. Pyöräkuormaaja suoritti pikkuvälpän J0 täytön välisenä aikana kaksi kertaa. Rannan puolella oleva syöttösuppilo M300 täytettiin välisenä aikana kaksi kertaa. Mittauksissa huomattiin, että tehtaan länsipuolella oli tehdasrakennuksen yläkerroksessa ovi auki. Mittauksia suoritettiin ensin oven ollessa auki (Liite 1, E6.1). Ovi suljettiin noin klo Oven sulkemisella oli noin 1 db vaikutus tehdasalueen melutasoon luoteissuuntaan. Tehdasalueen kaivospuhaltimeen oli tehty muutoksia vuonna 16. Kaivospuhaltimen puhallin oli vaihdettu ja siihen oli asennettu äänenvaimennin. Kaivospuhaltimen meluntorjunnan vaikutukset mitattiin meluselvityksen yhteydessä (Liite 2, E7). Tehtaan toiminnassa ei ollut mittausjaksolla sellaista taukoa, jonka aikana olisi ollut mahdollisuutta määrittää taustamelua. Taustamelutaso määritetiin suuntaa antavasti mittauksien alussa ennen kaivospuhaltimen ja tehtaan käynnistämistä. Mittauksen aikana kalkkitehtaan melun pystyi erottamaan taustamelusta lähimpien asuinrakennuksien pihapiirin korkeimmilla kohdilla, joihin altistusmittauspisteet olivat sijoitettu. 4 Ympäristöolosuhteet melumittauksien aikana Taulukkoon 2 on koottu mittauksien aikaiset keskimääräiset sääolosuhteet klo Taulukko 2. Keskimääräiset ympäristöolosuhteet emissio- ja imissiomittauksissa Imissiomittaukset: Mittausohjeen 1995 mukaan melumittaukset tulee suorittaa tuulen alapuolelta ± 45 kulmassa heikon tai kohtalaisen tuulen vallitessa (max 5 m/s) tai niin, että tuulta ei ole lainkaan. Tyynessä säässä ympäristön muut äänet ovat myös usein matalimmillaan ja tutkittava melu erottuu tavallista paremmin taustamelusta. On huomattava, että ilman virtauksien ei tarvitse välttämättä olla voimakkaita synnyttääkseen kasvustoon törmätessään kohinaa, jonka voimakkuus voi vaikuttaa mittaustulosta korottavasti.

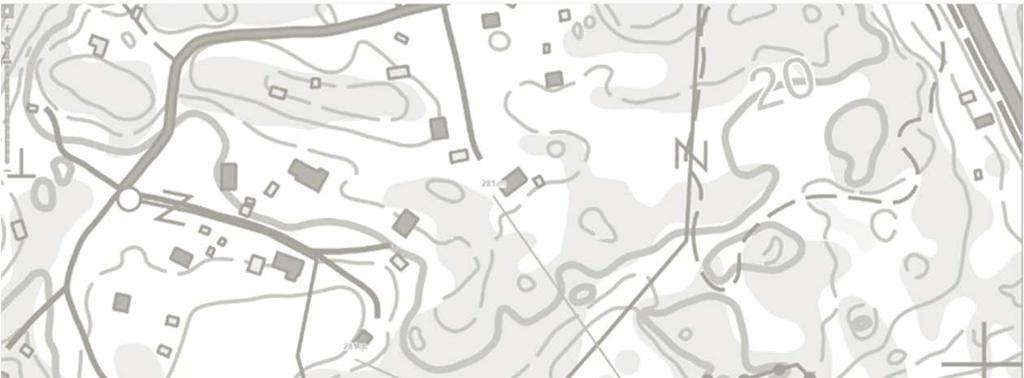

6 Envimetria Oy 6(10) 5 Mittauspisteet Kuvassa 2 on esitetty kaikki tämän meluselvityksen mittauspisteet. Mittauspisteet on paikannettu valokuvin ja etäisyysmittauksin maiseman kiintopisteisiin. Liitteiden 1 ja 2 valokuvissa on esitetty äänen tulosuunta. Mittauspisteiden paikannus on tehty ETRS-TM35FIN koordinaattien avulla. Etäisyydet melulähteisiin on mitattu Bushnell Yardage pro 0- ja Bosch DLE 75 Professional laser- etäisyysmittareilla ja kiinteistötietopalvelun ammattilaisille tarkoitetulla selainpohjaisella sovelluksella. Liite 1 I1 Lähin asutus 1 Nigolsbergantie 36, Sipoo Liite 1 I2 Lähin asutus 2 Nigolsbergantie 64, Sipoo Liite 2 E6.1 Yleismelu Liite 2 E6 J0 täyttö Liite 2 E7 Kaivospuhallin SÄÄASEMA Kuva 2. Melumittauspisteet Liite 2 E5 J300 täyttö 6 Mittausmenetelmät Imissiomittauksissa eli altistusmittauksissa noudatettiin Ympäristöministeriön yleisiä ohjeita (Ohje I 1995). Mittaukset suoritettiin yli 1,5 metrin korkeudella maasta ja riittävän etäisyyden päässä ääntä heijastavien rakenteiden pinnoista. Mittauspisteiden valinnassa käytettiin mittaussuunnitelman pisteitä ja pisteiden tarkennuksen suoritti meluasiantuntija mittauksien yhteydessä taustamelutekijät huomioiden. Melupäästön määritykseen sovellettiin Nordtest (NT ACOU 0) -standardia. Melupäästöt (liite 2, E5 - E7) mitattiin melulähteiden meluisimpiin suuntiin, jossa lähde- tai lähderyhmä näyttäytyi akustisesti pistemäisenä äänilähteenä ja kokonaisuutena. Melupäästömittauspisteistä oli näköyhteys keskeisiin melulähteisiin.

7 Envimetria Oy 7(10) 6.1 Mittausaika Ympäristömelumittauksissa mittausaikana sovelletaan tyypillisesti sellaista mittaus-/integrointiaikaa, jonka jälkeen tulos ei oleellisesti muuttuisi, vaikka mittausta jatkettaisiin. Käytännössä tämä tarkoittaa sitä, että tasaisessa melussa keskiäänitaso aluksi nousee, mutta saavuttaa jo muutamien minuuttien kuluessa tason, joka ei muutu, ellei muutoksia tapahdu melupäästössä, sääolosuhteissa tai taustamelussa. Tutkittavien melulähteiden melupäästö on suhteellisen vakio, jonka vuoksi mittauksissa keskiäänitaso vakiintuu melko nopeasti, jos mittausympäristö on muuten häiriötön. Jatkuvatoimisissa melumittauksissa (pisteet liite 2 I1 ja I2) kokonaismittausaika oli enimmillään 3 h, josta tulostenkäsittelyn valittiin ajanjakso, jossa mittaukset olivat kokonaisuutena synkronoitavissa (klo ). Melupäästömittauksissa mittausaika vaihteli 0,5-6 min välillä. 7 Melun erityispiirteet (yleistä) Yleisesti melun erityispiirteitä tulisi arvioida ensisijaisesti siellä, missä asuu tai oleskelee ihmisiä. Melu, joka sisältää ääneksen (soiva, vinkuva, ujellus) tai on luonteeltaan impulssimaista/iskumaista, saatetaan kokea häiritsevämpänä ja se tulee huomioida tuloksien tulkinnassa. 7.1 Melun impulssimaisuus, iskumaisuus Ympäristömelun perusstandardissa ISO 1996 on määritelty mittaluku meluarviotaso L Ar (L Ar = L eqa + K 1 + K 2) joka saadaan, kun keskiäänitasoon lisätään impulssi- ja kapeakaistaisuus-/äänesmäisyyskorjaukset ennen tuloksen vertaamista ohjearvoon. Ympäristömelun osalta häiritsevyyskorjauksena käytetään joko 0 tai 5 db. Envimetria Oy mittaa melun impulssimaisuutta jatkuvatoimisesti, jolloin voidaan saada käsitys melun impulssimaisuuden ajallisesta esiintymisestä ja voimakkuuden vaihtelusta. Kun tunnetaan melun impulssimaisuus melulähteen luona ja imissiopisteissä sekä melua tuottavien toimintojen käyntiajat, voidaan luotettavammin arvioida melun iskumaisuus. Melun iskumaisuutta voidaan arvioida mittaamalla äänipaineen hetkellisesti korkeinta tehollista (RMS) arvoa kuuloa jäljittelevällä (A) taajuuspainotuksella aikapainotuksella (I, Impulse) ja (S, Slow). Vasteiden LAIMax ja LASMax erotus kertoo melun impulssimaisuudesta. Mittausteknisesti näiden vasteiden erotus voi olla korkeintaan 15 db. Vasteiden LAIMax ja LASMax erotuksen ollessa yli 5 db, voidaan melu tulkita lievästi impulssimaiseksi ja ollessaan yli 10 db voimakkaasti impulssimaiseksi. Impulssimaisuuden kriteerin (LAIMax ja LASMax 5 db) täyttymiseen vaikuttaa paljon myös taustamelun laatu ja voimakkuus. Esimerkkinä selkeästi impulssimaisesta melusta on iskuvasara, paalutuskoneet, raskaiden metallikappaleiden käsittely, naulaus jne. Yksittäiset satunnaiset häiriintyvässä kohteessa havaitut kolahdukset eivät vielä tee melusta luonteeltaan impulssimaista.

8 Envimetria Oy 8(10) 7.2 Äänesmäisen melun tulkinta (yleistä) Melun erityispiirteiden arviointiin liittyy melulähteisiin tutustuminen ja myös aistinvaraiset havainnot. Pyrimme hyödyntämään mittauspaikoilla tehtyjä äänitteitä ja kuulohavaintoja melun erityispiirteiden arvioimiseksi. Ympäristöministeriön mittausohjeessa on ohje taajuusjakauman tulkinnasta: jos taajuusjakaumassa yhdenkin terssikaistan äänenpaineentaso painottamattomassa spektrissä on vähintään 5 db korkeampi kuin kyseisen kaistan ylä- tai alapuolella olevan terssikaistan äänenpaineentaso, melu voidaan tulkita kapeakaistaiseksi. Annettu ohje on yleisluonteinen. Ohje ei huomioi ihmisen kuulokynnyksen kasvamista pieniin taajuuksiin mentäessä ja kuulon kykyä erotella taajuuksia toisistaan pienillä taajuuksilla. Pieniä taajuuksia ihmisen kuulo ei havaitse kuten mittausjärjestelmä, ellei melussa ole paljon energiaa. Lisäksi pienillä taajuuksilla, lähekkäin sijaitsevat osaäänet kuulo pyrkii käsittelemään enemmän yhtenä kokonaisuutena. Käytännössä esim. kuljettimen hihnan vinkuminen 0 Hz terssikaistalla 5 db korostumana on aistinvaraisesti selvästi häiritsevämpää, kun vastaavan suuruinen korostuma dieselmoottorin spektrissä Hz terssikaistalla. Kapeakaistaisen melun häiritsevyyden arviointi saattaa olla myös harhaanjohtavaa pitkissä melunäytteissä, koska melun taajuusjakauma voi vaihdella ajallisesti. Syynä voi olla koneiden pyörimisnopeuden muutokset, kun jokin äänes siirtyy terssikaistojen välillä. Tällöin voi olla tarpeen tehdä lyhyitä tai kertaluokkaa tarkempia (esim. 1/6 tai 1/12 oktaavianalyysejä) äänesmelun arvioimiseksi. 8 Tulokset Liitteessä 1 on esitetty lähimmissä häiriintyvissä kohteissa mitatut imissiotasot. Liitteessä 2 on esitetty melutason vaihtelu melulähteiden läheisyydessä. Taulukossa 3 on esitetty kooste mittaustuloksista. Taulukko 3. Emissio- ja imissiomittauksien tulokset murskauksen aikana LIITE Suunta, Mittausetäisyys LAeq db LIITE 1 Jatkuvatoimiset imissiomittaukset klo , Melulle alttiina oleva rakennus, Nigolsbergantie 36, Sipoo n 300 m lähimpään melulähteeseen: LA db I1 2 h ja 15 min aikana havaittiin tehtaalta kuuluvan tasaista puhaltiminen huminaa. Impulsseja mittausdataan aiheutui koiran haukunnasta sekä ihmisen äänistä. Tehtaalta kuului pisteessä I1 ja I2 pari kauhan kolahdusta mittauksen aikana. Kaikkien Impulssien syy tarkastettiin äänitteeltä. Kokonaismittausaika oli 3 h. Mittausaika rajattiin niin, että molempien jatkuvatoimisen mittausaseman mittausaika edusti samaa aikaväliä. Tuulensuunta oli mittauspisteeseen mittausohjeen rajoissa (± 45 sektori). Taustamelutaso klo

9 Envimetria Oy 9(10) I2 Jatkuvatoimiset imissiomittaukset klo , Melulle alttiina oleva rakennus, Nigolsbergantie 64, Sipoo, n 300 m lähimpään melulähteeseen: 2 h ja 15 min aikana havaittiin tehtaalta kuuluvan tasaista puhaltiminen huminaa. Impulsseja aiheutui koiran haukunnasta sekä ihmisen äänistä. Tehtaalta kuului pisteessä I1 ja I2 pari kauhan kolahdusta mittauksen aikana. Impulssien syy kaikissa tapauksissa tarkastettiin äänitteeltä. Kokonaismittausaika oli 3 h. Mittausaika rajattiin niin, että molempien jatkuvatoimisen mittausaseman mittausaika edusti samaa aikaväliä. Tuulensuunta oli mittauksen aikana lähes suoraan mittauspisteeseen päin. 51 LIITE 2 Taustamelutaso klo Melun tuoton monitorointi: 35 E5 Syöttösuppilon M300 täyttö klo : Pyöräkuormaaja Komatsu 430 ajaa varastokasasta raaka-ainetta (kalkkikiveä) syöttösuppiloon. Kiven otto kauhaan tapahtuu 65 m päässä (ei näköyhteyttä) - ohitustilanne m etäisyydellä, kippaus syöttösuppiloon tapahtuu m etäisyydellä E6 E6.1 Välpän J0 täyttö klo klo : Pyöräkuormaaja Komatsu 430 ajaa varastokasasta raaka-ainetta välppään. Kivenotto kauhaan tapahtui m päässä ja ohitustilanne 65 m etäisyydellä. Lastin kaato välppään tapahtui 58 m etäisyydellä Välppään kaato ei erotu kokonaismelusta. Kalkkitehtaan yleismelu klo häiriintyvän kohteen suuntaan: tasainen ja laajakaistainen melu, ei iskumaisuutta E7 16 uusittu kaivospuhallin 10 m etäisyydeltä klo (Äänitehotaso ollut 110 db, puhallin nyt huomattavasti hiljaisempi) LAeq, ekvivalentti A-äänitaso (keskiäänitaso, ekvivalenttitaso) LAeq [db] kuvaa äänipaineen tehollisarvoa "root-meansquare" jossa neliöön korotus painottaa hetkellisiä voimakkaita ajanhetkiä. Keskiäänitasoa ei tule sekoittaa keskiarvoon. Keskiäänitasoa kuvaa tuloksen painottuminen korkeiden tasojen suuntaan esimerkin mukaan: jos melutaso nousisi tasaisesti db:stä 55 db desibeliin 15 tunnin aikana, olisi keskiäänitaso kyseiseltä viiteaikaväliltä db. Asia on esitetty havainnollistaaksemme keskiäänitason käsitettä. Liitteissä 1 ja 2 mittaustulosten LAFMax, LASMax, LAIMax- taso ilmoittaa lukuarvon, joka kuvaa äänekkyyden suurinta arvoa mittausajalta. Melun impulssimaisuutta on tulkittu LAIMax LASMax erotuksen avulla. LA Melupäästö (emissio) on yleiskielinen synonyymi täsmälliselle käsitteelle melulähteen äänitehotaso. Ääniteho on melun lähteen voimakkuuden mitta. Ääniteho kertoo, kuinka suuren akustisen tehon äänilähde säteilee 1 m 2 pinta-alalle. Äänitehoa ei tule sekoittaa äänipaineen mittaustuloksiin. 8.1 Arvio melun kapeakaistaisuudesta Hetkellisiä varoitusmerkkiääniä (peruutusmerkkiääni) lukuun ottamatta tehtaan kokonaismelun ei todettu olevan äänesmäistä/kapeakaistaista. Tehtaan melu oli lähietäisyydeltä laajakaistaista ja tasaista puhallinmelua. 8.2 Arvio melun impulssimaisuudesta Melun impulssimaisuutta mitattiin jatkuvatoimisesti pisteessä I1. Suurin osa melussa esiintyvistä impulsseista oli peräisin koiran haukunnasta, ihmisten äänistä sekä linnuista. Mittauksen aikana tehdasalueelta kantautui kaksi peräkkäistä kolahdusta. Kaikki impulssikynnyksen ylittäneet ajanhetket tarkastettiin äänitteeltä jälkeen päin.

10 Envimetria Oy 10(10) 8.3 Yhteenveto melun erityispiirteistä Mittauksissa klo välisenä aikana tehtaan kokonaismelussa ei esiintynyt erityispiirteitä siinä määrin, että mitattuihin tuloksiin olisi tarvetta lisätä häiritsevyyskorjausta. 9 Johtopäätökset tuloksista Viimeisen valmistuneen melun laskentamallin mukaan tehtaan toiminta aiheuttaa normaalissa tuotantotilanteessa lähimpien asuinrakennuksien pihapiirin - 55 dba keskiäänitason. Laskentamalleissa meluvyöhykkeet ilmoitetaan 5 db portain. Verrattaessa tuoreimpia altistustasoja laskentamallin on huomattava, että viimeisessä laskentamallissa kaivoksen puhaltimeen ei ollut vielä tehty meluntorjuntatoimenpiteitä. Suoritettujen mittauksien aikana klo välillä kokonaismelun keskiäänitaso LAeq (2 h 15 min) oli Nigolsbergantie 36:ssa 47 db ja Nigolsbergantie 64:ssa 51 db. Mitatut keskiäänitasot olivat karkeasti tarkasteltuna edelleen samalla tasolla, kun laskentamallin tulos. Tuloksia voidaan tässä tapauksessa verrata luotettavasti laskentamalliin, koska tuulensuunta oli suoraan Nigolsbergantie 64:ta kohden. Nigolsbergantie 36:ta tarkastellen tuulen suunta oli juuri ja juuri mittausohjeen rajoissa. Laskentamallit simuloivat myötätuuliolosuhteet melun etenemiselle. Oletettavaa on, että kaivospuhaltimen äänitehon pienentyminen saattaa vaikuttaa eniten Nigolsbergantie 36:n melutasoon. Melupäästömittauksen perusteella (liite 2 kortit E 6 ja 6.1) tehtaan normaali toiminta aiheuttaa lähimpiin häiriintyviin kohteisiin 51 dba melutason. Kyseinen arvio ei huomioi heijastuksia, maavaimennusta tai esteitä. Taustamelutasoksi mitattiin mittauksien alussa LAeq (10 min) dba. Taustamelulla ei ollut koko mittausajanjaksoa tarkastellen vaikutusta mittaustuloksiin. Asutuksen luona ei havaittu melussa erityspiirteitä siinä määrin, että tuloksiin tulisi lisätä häiritsevyyskorjauksia. Lähimmät asutukset edustavat asumiseen käytettävää aluetta. Valtioneuvoston päätöksen (993/92) melun yleiset ohjearvot asumiseen käytettävälle alueelle on päiväajalle LAeq (7-22) 55 db. Yhteenvetona voidaan todeta, että mittausepävarmuus huomioiden, kalkkitehtaan normaali toiminta ei ylitä mittauksien perusteella päiväajan ohjearvoja asumiseen käytettävälle seudulle lähimmissä häiriintyvissä kohteissa. Envimetria Oy Sammy Roiha meluasiantuntija/ vanhempi ympäristökonsultti Mika Rintala toimitusjohtaja LIITE 1 Imissiokortit 2 kpl LIITE 2 Emissiomittauskortit 2 kpl

11 JATKUVATOIMINEN IMISSIOMITTAUS Meluselvitys me LIITE 1 - I1 Nordkalk Oyj, Sipoon Kalkkitehdas Tehdas käynnissä PAIKANNUS JA MITTAUSAJANKOHTA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Lähin osoite (MML) Nigolsbergantie 36, Sipoo 2 h ja 15 min aikana havaittiin tehtaalta kuuluvan tasaista puhaltiminen huminaa. Impulsseja aiheutui koiran haukunnasta Pvm, aloitus- ja lopetusaika :27:10 13:42: sekä ihmisen äänistä. Tehtaalta kuului pisteessä I1 ja I2 pari kauhan kolahdusta mittauksen aikana. Impulssien syy ETRS-TM35FIN -tasokoordinaatit N: E: tarkastettiin äänitteeltä. Kokonaismittausaika oli 3 h. Mittausaika rajattiin niin, että molempien jatkuvatoimisen Etäisyys melulähteisiin (MML) 281 m mittausaseman mittausaika edusti samaa aikaväliä. Mikrofonin korkeus maanpinnasta 1,8 m Kokonaismittausaika h:mm:ss 2:15:30 MELUMITTAUS- JA ANALYYSITULOKSET (LAeq ja LAFMax) LAeq (kokonaismelu) 47 db Taustamelutasotaso klo LAeq(10 min) 33 db LAeq (Taustamelu äänitteeltä) -6 db 97 min -,0 db taustamelu vähennys (tehty terssianalyysin perusteella) LAeq (äänite) 47 db 146 min LAeq (imp. Korj. osanäytteisiin) 47,6 db 136 min Melun imp. korjaus perustuen 5 s osa-altistusnäytteisiin korjaus + 0,1 db LAeq (imp. Korj. kokojaksolle) 47,4 db 136 min Melun impulssimaisuuskorjaus koko jaksolle + 5 db Ympäristöministeriön ohjeistuksen mukaan (LAIMax-LASMax) LAeq (raakatulos) 47,4 db 136 min LAFMax (äänekkyyden maksimi) 63 db Melun kapeakaistaisuus (perustuen terssianalyysiin) 25633,15k4k MELUMITTARIN Brüel & Kjær type 2238 ASETUKSET ÄÄNITYSLAITTEISTO JA ASETUKSET (Melumittari Brüel & Kjær 2238 mediator ja YMEC DSSF3) Mittausalue - db Äänitteiden lukumäärä / äänitysaika sekunteina 2 kpl 8737 äänitysaika (s) Tallennus/integrointiväli (s) 10 Äänitysformaatti / Melun analysoinnissa käytetty ohjelma ave (PCM) khz/16 bit / YMEC DSSF3 Realtime Analyzer Äänitteen ja melumittarin kalibrointi B&K4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä / toisto B&K 2238 Aux1 ZOOM H2 / Nuendo 7.0 RME babyface pro Kalibrointi pvm: ennen ja jälkeen mittauksen Dokumentointitunnus F A01 KOKONAISEPÄVARMUUS MITTAUSOHJEEN 1995 MUKAAN SÄÄOLOSUHTEET (Oma sääasema kaivosalueella) Huomioitu, sääolosuhteiden hajonta, muutokset emissiossa, mittausetäisyys, Tuulennopeus (2 m korkeudella avoin maasto) 3,0 m/s mittauskerrat sekä melumittarin virhe tarkkuusluokssa 1. Tuulen suunta Itä - Kaakko Kokonaisepävarmuus 5 db Ilmanpaine, lämpötila, ilman suhteellinen kosteus % 999 hpa 3 C 87 % Mittauskertojen määrä vaikuttaa merkittävästi epävarmuuteen Pilvisyys Pilvistä 8/8 Mittauspiste kartalla TUULIRUUSU (suuntajakauma) Merkittävin melulähde, tutkittavan äänen tulosuunta 13:42: N NN N NNE NE 3,0 m/s N ENE 0 E S ESE S SE SS S SSE TERSSIANALYYSI min 25633,15k4k Panoramakuva tehtaalle päin. Etäisyyttä 281 m lähimpään melulähteeseen (kaivospuhallin) Kokonaismelun mittausaika (s) LIN painottamaton A-suodatettu kokonaismelu , k 1,25k 1,6k 2k 2,5k 3,15k 4k 5k 6,3k 8k 10k 12,5k 16k k LIN painottamaton A-suodatettu kokonaismelu JATKUVATOIMINEN IMISSIOMITTAUS Keskiäänitason LAeq ja LAFMax-tason vaihtelu mittauksen aikana TAUSTAMELU KOIRAN ÄÄNIÄ MELUNTUOTTOVIITTEET: KAIVOSPUHALLIN JA TEHTAAN TOIMINTA KÄYNNISTETTY KOLAHDUS TEHTAALTA KOLAHDUS TEHTAALTA LAeq(10 s) LAIMax - LASMax Impulssikorrelaatio KOIRAN HAUKIUNTAA JA IHMISEN HUUTOA MURSKAUSHUONEEN OVI LAITETTU KIINNI 11:27:10 11:28: 11:30:10 11:31: 11:33:10 11:34: 11:36:10 11:37: 11:39:10 11:: 11:42:10 11:43: 11:45:10 11:46: 11:48:10 11:49: 11:51:10 11:52: 11:54:10 11:55: 11:57:10 11:58: 12:00:10 12:01: 12:03:10 12:04: 12:06:10 12:07: 12:09:10 12:10: 12:12:10 12:13: 12:15:10 12:16: 12:18:10 12:19: 12:21:10 12:22: 12:24:10 12:25: 12:27:10 12:28: 12:30:10 12:31: 12:33:10 12:34: 12:36:10 12:37: 12:39:10 12:: 12:42:10 12:43: 12:45:10 12:46: 12:48:10 12:49: 12:51:10 12:52: 12:54:10 12:55: 12:57:10 12:58: 13:00:10 13:01: 13:03:10 13:04: 13:06:10 13:07: 13:09:10 13:10: 13:12:10 13:13: 13:15:10 13:16: 13:18:10 13:19: 13:21:10 13:22: 13:24:10 13:25: 13:27:10 13:28: 13:30:10 13:31: 13:33:10 13:34: 13:36:10 13:37: 13:39:10 13:: 13:42: Impulssimaisuus Muut huomiot:

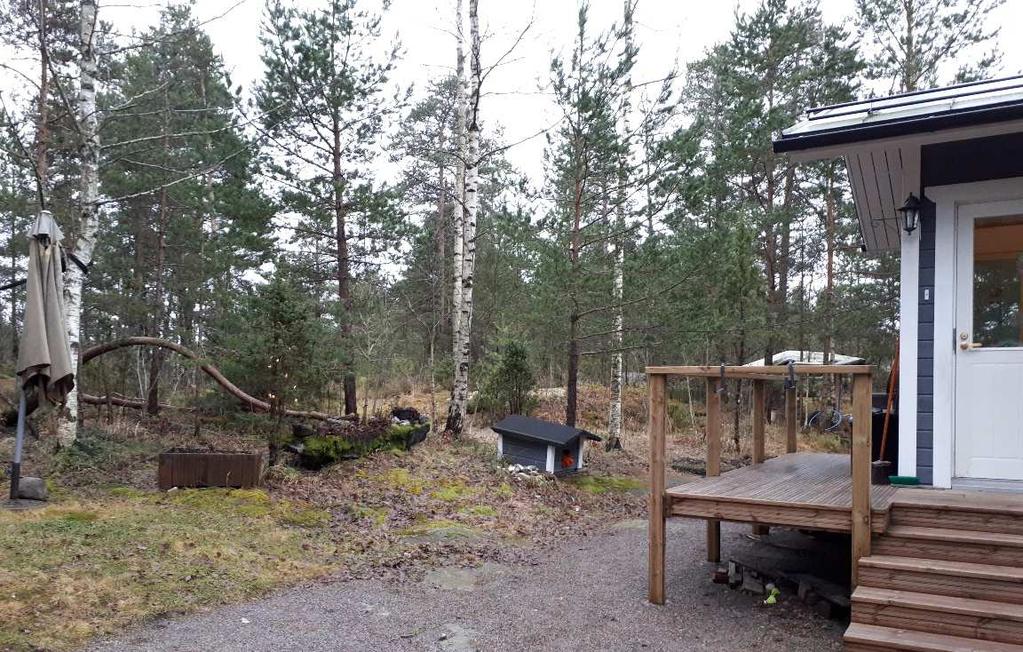

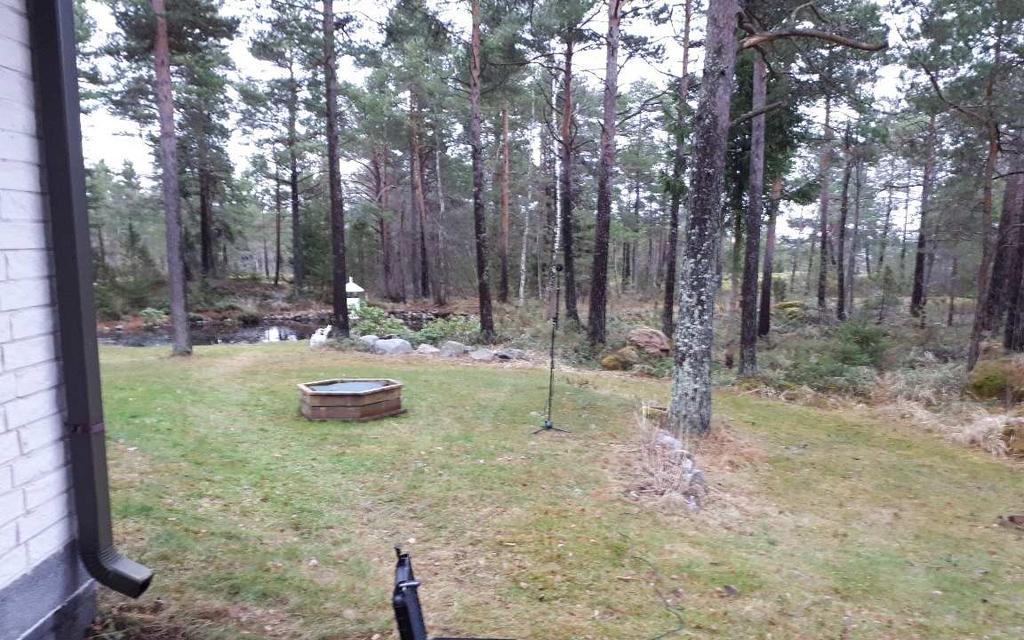

12 JATKUVATOIMINEN IMISSIOMITTAUS Meluselvitys me LIITE 1 - I2 Nordkalk Oyj, Sipoon Kalkkitehdas Tehdas käynnissä PAIKANNUS JA MITTAUSAJANKOHTA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Lähin osoite (MML) Nigolsbergantie 64, Sipoo 2 h ja 15 min aikana havaittiin tehtaalta kuuluvan tasaista puhaltiminen huminaa. Impulsseja aiheutui koiran haukunnasta Pvm, aloitus- ja lopetusaika :27:10 13:42: sekä ihmisen äänistä. Tehtaalta kuului pisteissä I1 ja I2 pari kauhan kolahdusta mittauksen aikana. Impulssien syy tarkastettiin ETRS-TM35FIN -tasokoordinaatit N: 6682 E: äänitteeltä. Kokonaismittausaiaka oli 3 h. Mittausaika rajattiin niin, että molempien jatkuvatoimisen mittausaseman Etäisyys melulähteisiin (MML) 281 m mittausaika edusti samaa aikaväliä. Mikrofonin korkeus maanpinnasta 1,8 m Kokonaismittausaika h:mm:ss 2:15:30 MELUMITTAUS- JA ANALYYSITULOKSET (LAeq ja LAFMax) LAeq (kokonaismelu) 51 db Taustamelutasotaso klo LAeq(10 min) 35 db LAeq (Taustamelu äänitteeltä) 4 db 97 min -,0 db taustamelu vähennys (tehty terssianalyysin perusteella) LAeq (äänite) db 146 min LAeq (imp. Korj. osanäytteisiin),5 db 136 min Melun imp. korjaus perustuen 5 s osa-altistusnäytteisiin korjaus + 0,0 db LAeq (imp. Korj. kokojaksolle),5 db 136 min Melun impulssimaisuuskorjaus koko jaksolle + 5 db Ympäristöministeriön ohjeistuksen mukaan (LAIMax-LASMax) LAeq (raakatulos),5 db 136 min LAFMax (äänekkyyden maksimi) 67 db Melun kapeakaistaisuus (perustuen terssianalyysiin) k2,5k3,15k4k5k8k10k MELUMITTARIN Brüel & Kjær type 2236 ASETUKSET ÄÄNITYSLAITTEISTO JA ASETUKSET (Melumittari Brüel & Kjær 2238 mediator ja YMEC DSSF3) Mittausalue - db Äänitteiden lukumäärä / äänitysaika sekunteina 2 kpl 8737 äänitysaika (s) Tallennus/integrointiväli (s) 10 Äänitysformaatti / Melun analysoinnissa käytetty ohjelma ave (PCM) khz/16 bit / YMEC DSSF3 Realtime Analyzer Äänitteen ja melumittarin kalibrointi B&K4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä / toisto B&K 2238 Aux1 ZOOM H2 / Nuendo 7.0 RME babyface pro Kalibrointi pvm: ennen ja jälkeen mittauksen Dokumentointitunnus SIP2 A01 KOKONAISEPÄVARMUUS MITTAUSOHJEEN 1995 MUKAAN SÄÄOLOSUHTEET (Oma sääasema kaivosalueella) Huomioitu, sääolosuhteiden hajonta, muutokset emissiossa, mittausetäisyys, Tuulennopeus (2 m korkeudella avoin maasto) 3,0 m/s mittauskerrat sekä melumittarin virhe tarkkuusluokssa 1. Tuulen suunta Itä - Kaakko Kokonaisepävarmuus 5 db Ilmanpaine, lämpötila, ilman suhteellinen kosteus % 999 hpa 3 C 87 % Mittauskertojen määrä vaikuttaa merkittävästi epävarmuuteen Pilvisyys Pilvistä 8/8 Mittauspiste kartalla TUULIRUUSU (suuntajakauma) Merkittävin melulähde, tutkittavan äänen tulosuunta 13:42: N NN N NNE NE 3,0 m/s N ENE 0 E S ESE S SE SS S SSE TERSSIANALYYSI min k2,5k3,15k4k5k8k10k Panoramakuva tehtaalle päin. Etäisyyttä 281 m lähimpään melulähteeseen (kaivospuhallin) 65 Kokonaismelun mittausaika (s) 55 LIN painottamaton A-suodatettu 30 kokonaismelu , k 1,25k 1,6k 2k 2,5k 3,15k 4k 5k 6,3k 8k 10k 12,5k 16k k LIN painottamaton A-suodatettu kokonaismelu JATKUVATOIMINEN IMISSIOMITTAUS Keskiäänitason LAeq ja LAFMax-tason vaihtelu mittauksen aikana TAUSTAMELU MELUNTUOTTOVIITTEET: KAIVOSPUHALLIN JA TEHTAAN TOIMINTA KÄYNNISTETTY KIVIEN LIUKUMINEN KAUHASSA (KETKELLINEN KOHINA) LAeq(10 s) LAIMax - LASMax Impulssikorrelaatio MURSKAUSHUONEEN OVI LAITETTU KIINNI 11:27:10 11:28: 11:30:10 11:31: 11:33:10 11:34: 11:36:10 11:37: 11:39:10 11:: 11:42:10 11:43: 11:45:10 11:46: 11:48:10 11:49: 11:51:10 11:52: 11:54:10 11:55: 11:57:10 11:58: 12:00:10 12:01: 12:03:10 12:04: 12:06:10 12:07: 12:09:10 12:10: 12:12:10 12:13: 12:15:10 12:16: 12:18:10 12:19: 12:21:10 12:22: 12:24:10 12:25: 12:27:10 12:28: 12:30:10 12:31: 12:33:10 12:34: 12:36:10 12:37: 12:39:10 12:: 12:42:10 12:43: 12:45:10 12:46: 12:48:10 12:49: 12:51:10 12:52: 12:54:10 12:55: 12:57:10 12:58: 13:00:10 13:01: 13:03:10 13:04: 13:06:10 13:07: 13:09:10 13:10: 13:12:10 13:13: 13:15:10 13:16: 13:18:10 13:19: 13:21:10 13:22: 13:24:10 13:25: 13:27:10 13:28: 13:30:10 13:31: 13:33:10 13:34: 13:36:10 13:37: 13:39:10 13:: 13:42: Impulssimaisuus Muut huomiot:

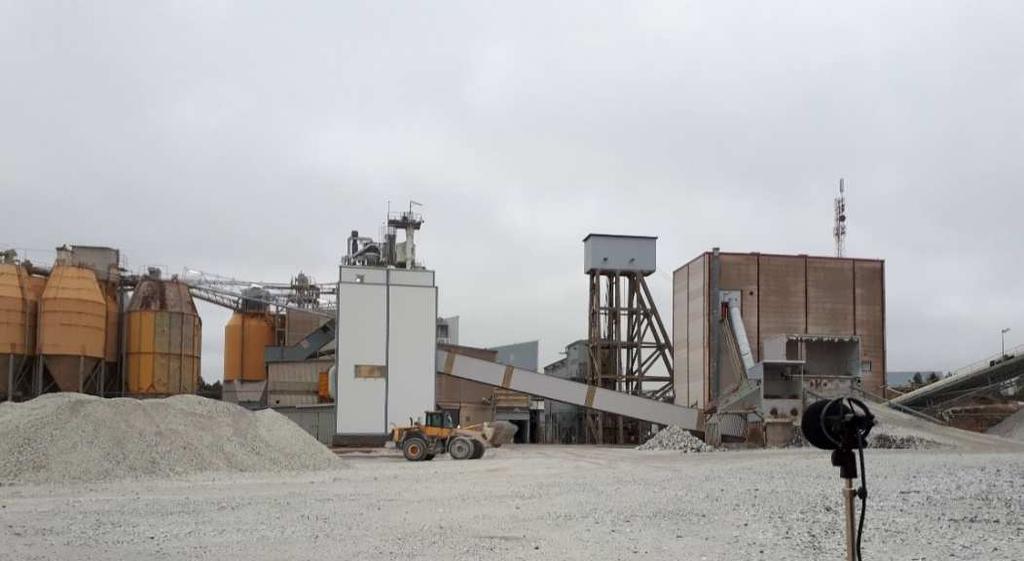

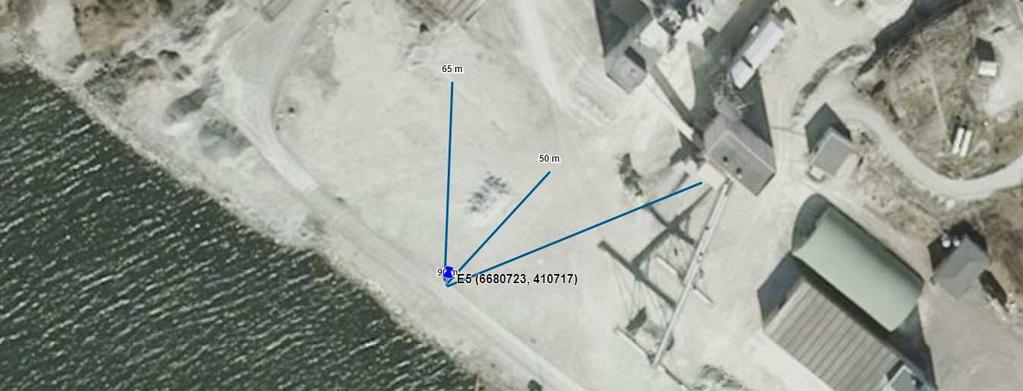

13 EMISSIOMITTAUS Nordkalk Oyj, Sipoon Kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Meluselvitys me LIITE 2 - E5 Syöttösuppilon J300 täyttö Lähin osoite (MML) Kalkkirannantie 585, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Kova, hiekkatie Päivämäärä, mittausaikaväli :17:57 12:23:47 Taustamelu ja äänen heijastuminen Ei Paikannus ETRS-TM35FIN koordinaatin: E: Melutilanne Tehdas käynnissä, pyöräkuormaaja työssä Etäisyys imissiomittauspisteeseen 3 m Muu havainto Pyöräkuormaajan peruustusmerkkiääni kuuluu MITTAUSTULOKSET (Melumittari Brüel & Kjær 2236) MELUN ERITYSPIIRTEET Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi) Mittausaika 0:06:00 Kapeakaistaisuus (1/24 oct. Analyysi) LAeq 65 db 0:06:00 3 keskihajonta Painottunut taajuusalue LAFMax db Melun impulssimaisuus LAIMax-LASMax yli 5 db 0 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 65 db (imp. korjaus perustuu 5 s näytteisiin) Melun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 65 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 361 äänitysaika (s) Tallennusväli (t:m:s) 0:01 Data ja äänitetunnus SIP1a001 Äänikentän tyyppi Frontal Äänitysformaatti ave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 7.0 RME Babyface pro AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSPERIODILLA 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 3 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 8/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 999 hpa Mikrofonin etäisyys melulähteestä ½ P,0 m Tuulen suunta Itä - Kaakko Mittauspinnan pinta-ala ja tyyppi m² puolipallo Korkein tuulennopeus 6 m/s Äänitehotaso LA 110 db ilman suhteellinen kosteus % 86 % Arvio imissiotasosta dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 3,1 m/s Sääaseman sijainti TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) N MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA S N S NN N NNE NE SS 0 S SSE SE ENE E ESE Peruutusmerkkiääni 30 k 12,5k 8k 5k 3,15k 2k 1,25k ,5 ÄÄNITEHOTASO LA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz Äänen aistittu tulosuunta Melutilanne: Pyöräkuormaaja Komatsu 430 ajaa varastokasasta raaka-ainetta (kalkkikiveä) syöttösuppiloon. Kiven otto kauhaan tapahtuu 65 m päässä (ei näköyhteyttä) - ohitustilanne m etäisyydellä, kippaus syöttösuppiloon tapahtuu m etäisyydellä Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 10/0 m Ohitustilanne Melulähde 2 10/0 m Kippauspiste LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Syöttösuppilon J300 täyttö N: m mikrofonin etäisyys merkittävimmästä melulähteestä E: SUPPILOON KAATO 17:57 18:07 18:17 18:27 18:37 18:47 18:57 19:07 19:17 19:27 19:37 19:47 19:57 :07 :17 :27 :37 :47 :57 21:07 21:17 21:27 21:37 21:47 21:57 22:07 22:17 22:27 22:37 22:47 22:57 23:07 23:17 23:27 23:37 23: Impulssimaisuus

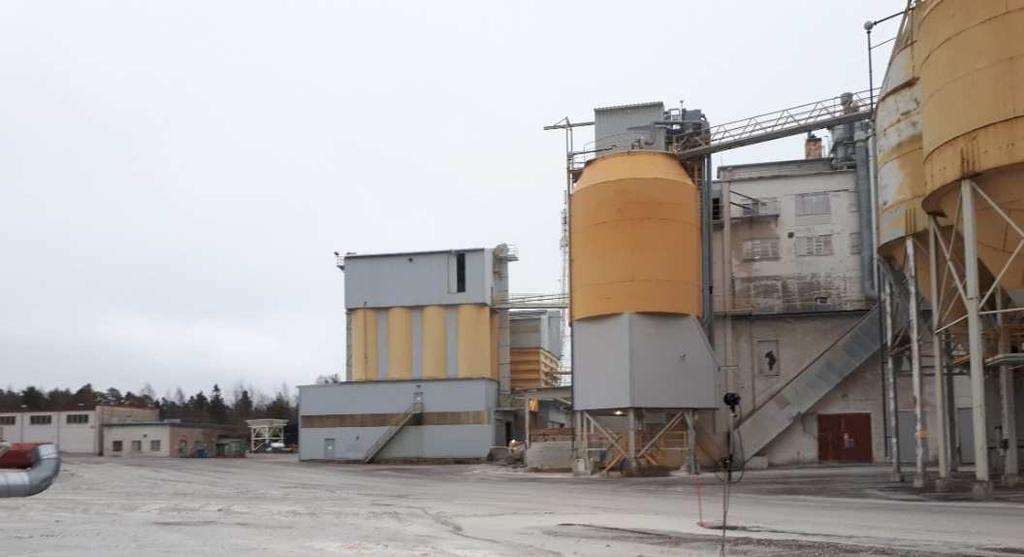

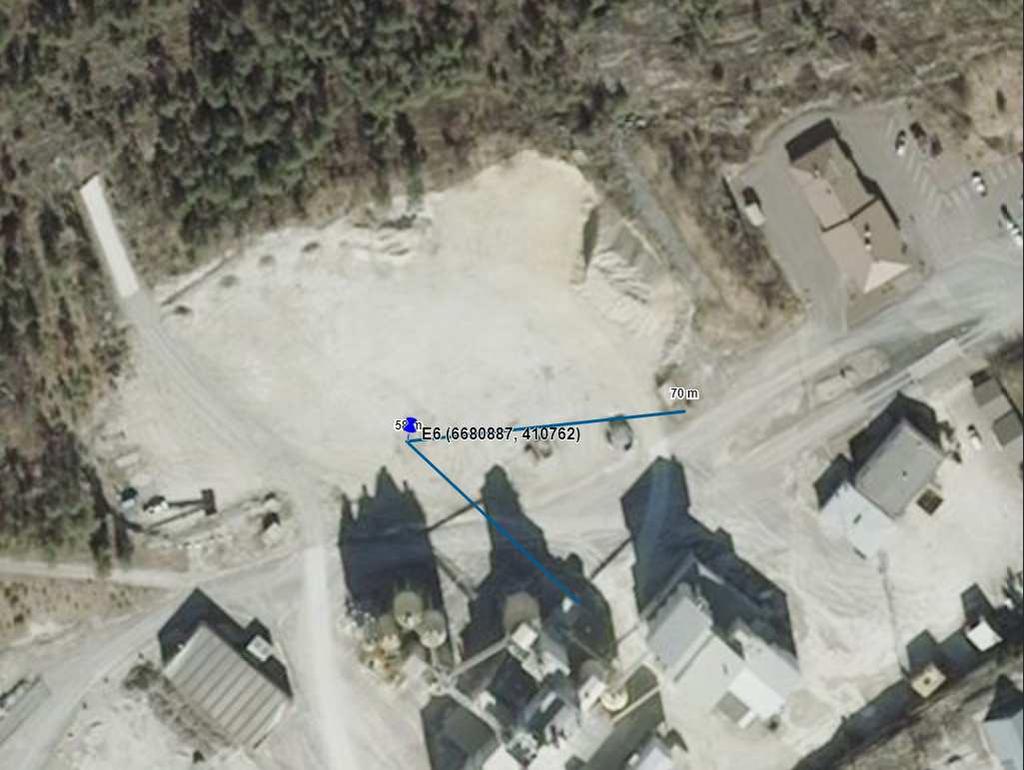

14 EMISSIOMITTAUS Nordkalk Oyj, Sipoon Kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Meluselvitys me LIITE 1 - E6 Välpän J0 täyttö Lähin osoite (MML) Kalkkirannantie 585, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Kova, hiekkatie Päivämäärä, mittausaikaväli :39:01 12:42:31 Taustamelu ja äänen heijastuminen Ei Paikannus ETRS-TM35FIN koordinaatin: E: Melutilanne Tehdas käynnissä, pyöräkuormaaja työssä Etäisyys imissiomittauspisteeseen 300 m Muu havainto Välppään kaato ei erotu taustamelusta MITTAUSTULOKSET (Melumittari Brüel & Kjær 2236) MELUN ERITYSPIIRTEET Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi) Mittausaika 0:03:39 Kapeakaistaisuus (1/24 oct. Analyysi) LAeq 66 db 0:03:39 1 keskihajonta Painottunut taajuusalue LAFMax 75 db Melun impulssimaisuus LAIMax-LASMax yli 5 db 0 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 66 db (imp. korjaus perustuu 5 s näytteisiin) Melun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 66 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 2 äänitysaika (s) Tallennusväli (t:m:s) 0:01 Data ja äänitetunnus SIP1a002 Äänikentän tyyppi Frontal Äänitysformaatti ave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 7.0 RME Babyface pro AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSPERIODILLA 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 3 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 8/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 999 hpa Mikrofonin etäisyys melulähteestä ½ P,0 m Tuulen suunta Itä - Kaakko Mittauspinnan pinta-ala ja tyyppi m² puolipallo Korkein tuulennopeus 5 m/s Äänitehotaso LA 109 db ilman suhteellinen kosteus % 87 % Arvio imissiotasosta 51 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 2,9 m/s Sääaseman sijainti TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) N MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA S N S NN N NNE NE SS 0 S SSE SE ENE E ESE 30 k 12,5k 8k 5k 3,15k 2k 1,25k ,5 ÄÄNITEHOTASO LA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz Äänen aistittu tulosuunta Melutilanne: Pyöräkuormaaja Komatsu 430 ajaa varastokasasta raaka-ainetta välppään. Kiven otto kauhaan tapahtuu m päässä - ohitustilanne 65 m etäsiyydellä, kippaus syöttösuppiloon tapahtuu 58 m etäsisyydellä Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 10/0 65 m Ohitustilanne Melulähde 2 10/0 58 m Kippauspiste LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Välpän J0 täyttö N: m mikrofonin etäisyys merkittävimmästä melulähteestä E: VÄLPÄÄN KAATO Impulssimaisuus 39:01 39:11 39:21 39:31 39:41 39:51 :01 :11 :21 :31 :41 :51 41:01 41:11 41:21 41:31 41:41 41:51 42:01 42:11 42:21 42:31 4

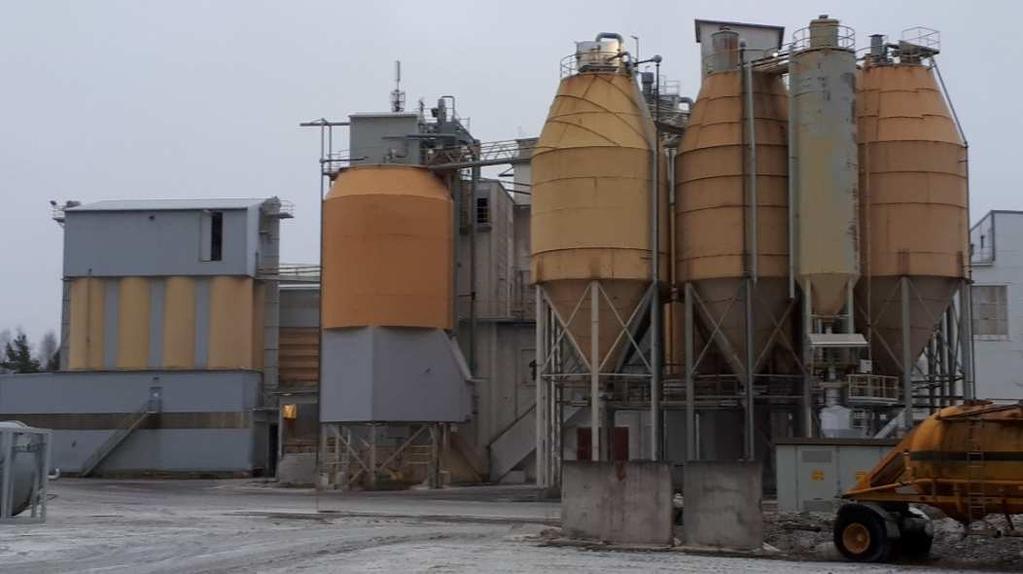

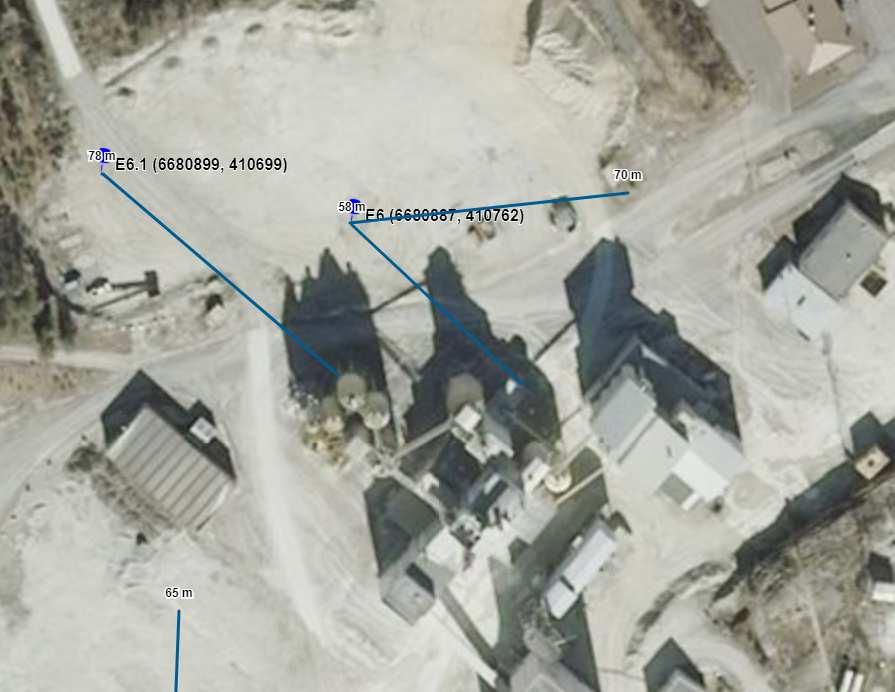

15 EMISSIOMITTAUS (Häiriintyvän kohteen suuntaan) Nordkalk Oyj, Sipoon Kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Meluselvitys me LIITE 1 - E6 Tehtaan perusmelu Lähin osoite (MML) Kalkkirannantie 585, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Kova, hiekkatie Päivämäärä, mittausaikaväli ::10 12:52: Taustamelu ja äänen heijastuminen Ei Paikannus ETRS-TM35FIN koordinaatin: E: Melutilanne Tehdas käynnissä Etäisyys imissiomittauspisteeseen 300 m Muu havainto Meluisin tilanne, murskaamon ovi auiki MITTAUSTULOKSET (Melumittari Brüel & Kjær 2236) MELUN ERITYSPIIRTEET Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi) Mittausaika 0:03:00 Kapeakaistaisuus (1/24 oct. Analyysi) LAeq 61 db 0:03:00 1 keskihajonta Painottunut taajuusalue LAFMax 64 db Melun impulssimaisuus LAIMax-LASMax yli 5 db 0 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 61 db (imp. korjaus perustuu 5 s näytteisiin) Melun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 61 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 1 äänitysaika (s) Tallennusväli (t:m:s) 0:01 Data ja äänitetunnus SIP1a003 Äänikentän tyyppi Frontal Äänitysformaatti ave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 7.0 RME Babyface pro AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSPERIODILLA 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 3 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 8/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 999 hpa Mikrofonin etäisyys melulähteestä ½ P 105,0 m Tuulen suunta Itä - Kaakko Mittauspinnan pinta-ala ja tyyppi m² puolipallo Korkein tuulennopeus 5 m/s Äänitehotaso LA 109 db ilman suhteellinen kosteus % 87 % Arvio imissiotasosta 51 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 2,8 m/s Sääaseman sijainti TERSSIANALYYSI MITTAUSPINNALTA 30 31, ,25k 2k LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) 3,15k 5k 8k 12,5k k N MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA S N S NN N NNE NE SS 0 S SSE SE ENE E ESE ÄÄNITEHOTASO LA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz Äänen aistittu tulosuunta Melutilanne: Tehdashallin oven sulkeminen vaikutti -1 db kokonaismeluun. Oven sulkemisen jälkeen LAeq taso oli samassa pisteessä 59,8 db. Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 10/0 124 m Tehtan keskipisteeseen Melulähde 2 10/0 77 m Lähimpään siiloon LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS (Häiriintyvän kohteen suuntaan) Tehtaan perusmelu N: m mikrofonin etäisyys merkittävimmästä melulähteestä E: Impulssimaisuus :10 : :30 : : 51:00 51:10 51: 51:30 51: 51: 52:00 52:10 52: 52:30 52: 52: 4

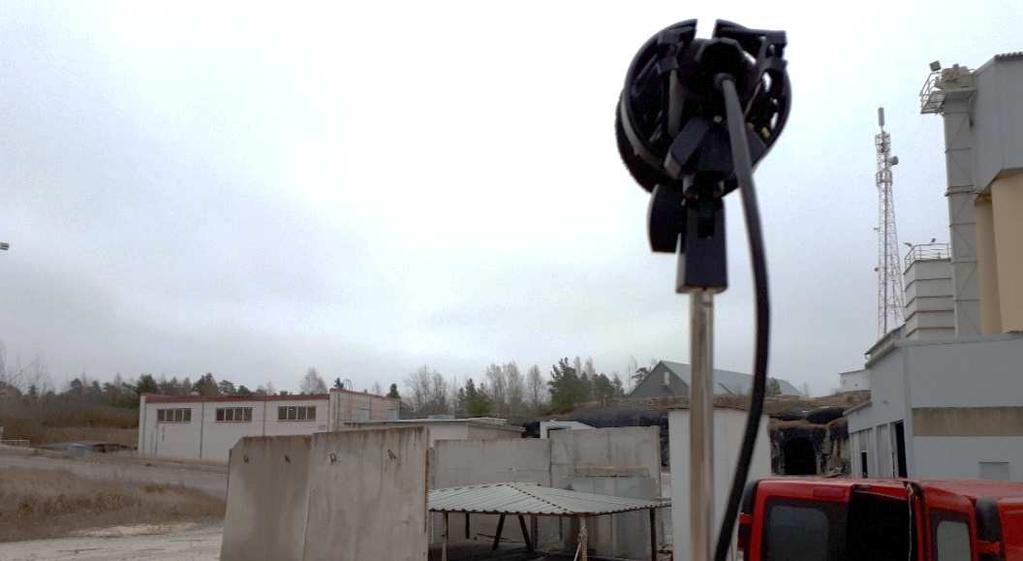

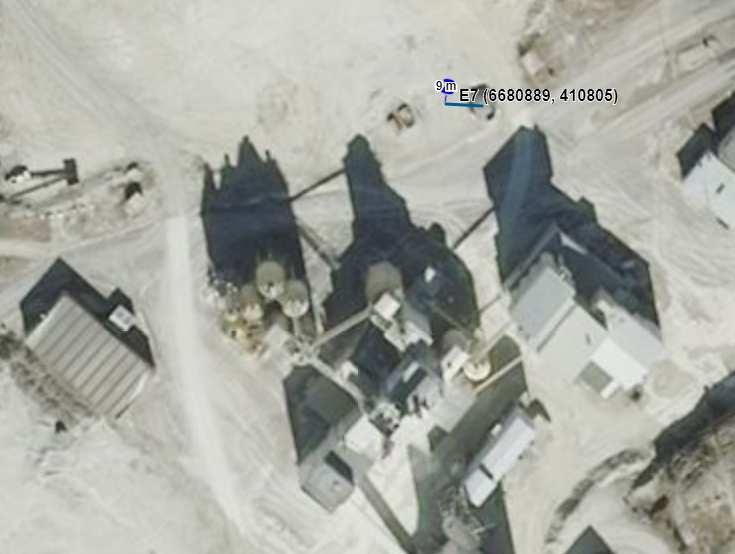

16 EMISSIOMITTAUS (Häiriintyvän kohteen suuntaan) Nordkalk Oyj, Sipoon Kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Lähin osoite (MML) Kalkkirannantie 585, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Kova, hiekkatie Päivämäärä, mittausaikaväli :15:12 13:15:32 Taustamelu ja äänen heijastuminen Ei Paikannus ETRS-TM35FIN koordinaatin: E: 4105 Melutilanne Tehdas käynnissä Etäisyys imissiomittauspisteeseen 281 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2236) MELUN ERITYSPIIRTEET Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi) Mittausaika 0:00:30 Kapeakaistaisuus (1/24 oct. Analyysi) LAeq 76 db 0:00:30 1 keskihajonta Painottunut taajuusalue LAFMax db Melun impulssimaisuus LAIMax-LASMax yli 5 db 0 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 76 db (imp. korjaus perustuu 5 s näytteisiin) Melun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 76 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 33 äänitysaika (s) Tallennusväli (t:m:s) 0:01 Data ja äänitetunnus SIP1a005 Äänikentän tyyppi Frontal Äänitysformaatti ave (PCM) khz /16 bit Meluselvitys me LIITE 1 - E7 Kaivospuhallin Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 7.0 RME Babyface pro AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSPERIODILLA 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 3 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 8/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 998 hpa Mikrofonin etäisyys melulähteestä ½ P 9,6 m Tuulen suunta Itä Mittauspinnan pinta-ala ja tyyppi 579 m² puolipallo Korkein tuulennopeus 6 m/s Äänitehotaso LA 104 db ilman suhteellinen kosteus % 88 % Arvio imissiotasosta 44 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 4,0 m/s Sääaseman sijainti TERSSIANALYYSI MITTAUSPINNALTA 30 31, ,25k 2k LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) 3,15k 5k 8k 12,5k k N MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA S N S NN N NNE NE SS 0 S SSE SE ENE E ESE ÄÄNITEHOTASO LA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz Äänen aistittu tulosuunta Melutilanne: Kaivospuhaltimen meluesteessä aukko häiriintyvän kohteen suuntaan. Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 10/0 Melulähde 2 10/0 LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS (Häiriintyvän kohteen suuntaan) Kaivospuhallin N: m mikrofonin etäisyys merkittävimmästä melulähteestä E: Impulssimaisuus 15:12 15:22 15:32 4
