Sipoon kalkkitehtaan meluselvitys Nordkalk Oyj. Jarno Kokkonen. Sammy Roiha LUONNOS Envimetria Oy

Transkriptio

1 Sipoon kalkkitehtaan meluselvitys 14 Nordkalk Oyj Jarno Kokkonen Sammy Roiha LUONNOS Envimetria Oy

2 Sipoon kalkkitehtaan meluselvitys (10) SISÄLTÖ 1 LÄHTÖKOHDAT MELUMITTAUKSET Kohteet ja mittauspisteet Mittalaitteet ja asetukset Mittausmenetelmät Imissio Emissio Melun häiritsevyyden arviointi Impulssimainen melu Kapeakaistainen melu Mittaustulokset Arvio melun kapeakaistaisuudesta Arvio melun impulssimaisuudesta Yhteenveto melun erityisestä häiritsevyydestä MELUN LEVIÄMISEN MALLINNUS Laskentamalli Melun ohjearvot MELULASKENTATULOKSET Tutkitut melutilanteet Normaali tilanne Pahin mobiilimurskaustilanne Pahin laivan purkutilanne JOHTOPÄÄTÖKSET... 9

3 Sipoon kalkkitehtaan meluselvitys (10) 1 Lähtökohdat Tässä työssä on päivitetty aiemmin tehty (Sito 11) meluselvitys vastaamaan nykytilannetta. Meluselvityksessä tehtävänä oli melumallinnuksen avulla selvittää Nordkalk Oyj:n Sipoon kalkkitehtaan aiheuttamat melutasot. Muutoksena edelliseen selvitykseen, tuotantoalueella toimii periodimaisesti siirrettävä murskausasema ja kaivospuhaltimen tuuletuskanavan eteen on rakennettu meluestettä. Tehtaan alueella tehtyjen melupäästömittauksien (emissio) lisäksi lähialueella suoritettiin yhdessä pisteessä melutasomittauksia (imissio). Melumallinnuksen maastotietokantapohjainen maastomaamalli päivitettiin maanmittauslaitoksen tuoreella ja tarkemmalla laserkeilaukseen perustuvalla maanpintamallilla (2 x 2 m). Emissio- ja imissiomittauksista ja analyysistä vastasi Sammy Roiha Envimetria Oy.stä ja melumallinnuksesta Jarno Kokkonen Sito Oy:stä. Raportoinnista vastasi Jarno Kokkonen ja Sammy Roiha. 2 Melumittaukset 2.1 Kohteet ja mittauspisteet Mittauspisteet olivat määritelty suuntaa-antavasti aikaisemmassa meluselvityksessä. Toteutuneet mittauspisteet E1 - E8 (emissio, melupäästö) ja I1 (imissio, melualtistus) on kuvattu tarkemmin liitteiden 1 mittauskorteissa. Kuvassa 1 on esitetty kaikki tuloksienkäsittelyyn valitut mittauspisteet. Mittauspisteet on paikannettu valokuvin ja etäisyysmittauksin maiseman kiintopisteisiin. Liitteiden 1 valokuvissa on esitetty äänen tulosuunta. Mittauspisteiden paikannus on tehty ETRS-TM35FIN koordinaattien avulla. Etäisyydet melulähteisiin on mitattu Bushnell Yardage pro 0:n ja Bosch DLE 75 Professional laser- etäisyysmittarilla. Kooste mittauspisteiden sijainnista on esitetty kuvassa 1. Kuva 1 Mittaus- ja laskentapisteiden sijainti.

4 Sipoon kalkkitehtaan meluselvitys (10) 2.2 Mittalaitteet ja asetukset Äänipainetta mitattiin Brüel & Kjær merkkisellä type 2238 tarkkuusluokan 1 melumittarilla, joka täyttää SFS 2877/(IEC 651/4) standardien äänentasomittareille asetetut vaatimukset. Kaikki mittalaitteet kalibroitiin ennen ja jälkeen mittaussarjoja Envimetria Oy:n Brüel & Kjær:n 4231 vakioäänilähteellä, joka täyttää tarkkuusluokan 1 vaatimukset. Äänitteet kalibroitiin mittaussarjojen alussa ja lopussa 1 khz taajuudella tasolla 94,0 db ±0,2 db. Keskiäänitasoa mitattiin kaikissa mittauspisteissä A-taajuuspainotettuina 5 s ekvivalenttitasoina L eqa ja maksimitasoina L max aikavakion ollessa F Fast. Keskiäänitasot mitattiin myös vastaavalla integrointivälillä S Slow sekä I impulse aikavakiolla melun häiritsevyyden arviointia varten. Kaikissa mittauksissa melunäytteet äänitettiin kokonaisuudessa pakkaamattomasti Brüel & Kjær 2238 tarkkuusäänitasomittarin aux lähdöstä digitaalisesti ZOOM H2 SD-korttitallentimelle 16 bittisenä 44.1 khz näytteenottotaajuudella myöhempää kuuntelua varten. Äänitysaika oli enimmillään 27 min. Korttitallentimelta tiedostot siirrettiin PC-työasemalle kuunneltavaksi Nuendo 4.3 äänen monitorointiohjelmalla. Äänitteiden taajuusjakaumat analysoitiin jälkianalyysinä DSSF3 Realtime analysaattorilla. Taajuusanalyysien tulokset varmennettiin siten, että spektrien summan täytyi vastata vastaavalta viiteaikaväliltä melumittarilla integroitua keskiäänitasoa. Mittalaitteiden ja analysaattoreiden kokonaisepävarmuudeksi arvioimme enintään ± 1,2 db taajuusalueella 12,5 khz. Envimetria Oy:n jatkuvassa sisäisessä seurannassa kolmen tarkkuusluokan 1 mittarin mikrofonien taajuusvastetta verrataan säännöllisesti toisiinsa taajuusalueella 19 Hz 22 khz. Vakioäänilähteessä sekä mittareissa ei ole havaittu tarkistuksissa toimenpiteitä vaativia muutoksia. Viimeinen taajuusvaste- ja vakioäänilähdevertailu suoritettu Nykyinen kalibrointitaso on 94,0 db ja 114,0 db ±0,2 db. Mittauksien aikaisten melutapahtumien tunnistus ja arvioinnit suoritettiin vahvistamalla audioeditorin signaali Lexicon I ONIX U22 kuulokevahvistimella ja kuuntelu suoritettiin Beyerdynamic DT 13 Reference kuulokkeilla. Säätiedot mitattiin tehdasalueella rannan tuntumassa avoimella paikalla Envimetria Oy:n Dawis vantage pro sääasemalla. Dawis sääaseman paine, kosteus ja lämpötilaanturit kalibroitiin Envimetria Oy:n laboratoriossa mittanormaaleja vastaan. Envimetria Oy:n sääasema tallensi säähavaintojen keskiarvoja 1 minuutin välein (sademäärä, ilmankosteus, lämpötilan tuulen nopeus ja suunta). Melun etenemisen kannalta tavallisesti oleellisimmat sääolosuhteet ovat tuulen suunta ja nopeus. Etäisyydet melulähteisiin mitattiin Bushnell Yardage pro 0:n tai Bosch 75 laser- etäisyysmittarilla. 2.3 Mittausmenetelmät Imissio Imissiomittauksissa eli altistusmittauksissa noudatettiin Ympäristöministeriön yleisiä ohjeita (Ohje I 1995). Mittaukset suoritettiin vapaakenttämittauksena siellä, missä asuu tai oleskelee ihmisiä. Mittauspisteiksi valittiin lähimmissä häiriintyvissä kohteissa ne maa-alueet, joilla tutkittava melu oli aistinvaraisesti kuultavissa. Mittauksia tehtiin kolme kertaa yhden asuinrakennuksen pihapiirissä (mittauskortti I1) tuulen alapuolella, mahdollisimman hyvin suojassa muulta melulta. Mittauspisteiden valinnassa ei voitu täysin välttää taustamelua (linnut ja mm. lentoliikenne). Melulähteiden etäisyys asutukseen oli noin 3 m. Mittaukset suoritettiin yli 1,5 metrin korkeudella maasta ja

5 Sipoon kalkkitehtaan meluselvitys (10) riittävän etäisyyden päässä ääntä heijastavien rakenteiden pinnoista lähimmissä häiriintyvissä kohteissa Emissio Melupäästön määritykseen sovellettiin Nordtest (NT ACOU 0) standardia. Melupäästöä mitattiin kaikkiaan 8 pisteessä, ja tuloksien tarkasteluun valittiin kaikki päästömittauspisteet E1 - E8. Mittausetäisyydet melulähteisiin vaihtelivat 26 ja 92 m välillä. Mittauspaikaksi pyrittiin valitsemaan sellainen paikka jossa melulähde näyttäytyi akustisesti pistemäisenä ja häiriöäänet eivät merkittävästi vaikuta tulokseen. Mittauksessa pyrittiin huomioimaan samalla melun leviäminen häiriintyvän kohteen suuntaan. Imissio- ja emissiomittauksissa mittausaika vaihteli 30 s ja 10 minuutin välillä. Lähtökohtaisesti keskiäänitasoa integroitiin imissio- ja emissiomittauksissa niin kauan, että L Aeq taso ei olisi muuttunut, vaikka näytteenottoa olisi jatkettu. 2.4 Melun häiritsevyyden arviointi Melun häiritsevyyden arviointi suoritetaan siellä, missä asuu tai oleskelee ihmisiä. Melu, joka sisältää kapeakaistaisen komponentin tai on luonteeltaan impulssimaista, koetaan yleisesti muuta melua häiritsevämpänä ja se huomioidaan tuloksien käsittelyssä. Melun impulssimaisuus ja kapeakaistaisuus on tapaus- ja paikkakohtainen, ja vaatii siten aina oman häiriintyvästä kohteesta käsin tehdyn erityistarkastelun Impulssimainen melu Esimerkkinä selkeästi impulssimaista melulähteestä ovat paalutuskoneet, kivien rikotus hydraulisella vasaralla, raskaiden metallikappaleiden käsittely, naulaus, pyöräkuormaajan kauhan kolahtelut jne. Yksittäiset satunnaiset häiriintyvässä kohteessa havaitut kolahdukset eivät vielä tee melusta impulssimaista. Lähtökohtaisesti melun tulisi olla myös aistinvaraisesti selvästi ja toistuvasti iskumaista normaalissa tuotannossa tai tasaista melua (vrt. laajakaistainen kohina) häiritsevämpää, ennen kuin tuloksen korottaminen 5 db voidaan yleistää käsittämään koko toiminta. Envimetria Oy mittaa melun impulssimaisuutta ajan funktiona, jolloin voidaan saada käsitys melun impulssimaisuuden ajallisesta vaihtelusta ja sen voimakkuudesta. Kun tunnetaan melun impulssimaisuuden ajallinen edustavuus, voimakkuus melulähteen luona ja imissiopisteissä sekä tutkittavan toiminnan melua tuottavien toimintojen käyntiajat, on helpompi arvioida tutkittavan melun luonnetta häiriintyvässä kohteessa. Melun iskumaisuutta arvioidaan mittaamalla äänipaineen hetkellisesti korkeinta tehollista (RMS) arvoa kuuloa jäljittelevällä (A) taajuuspainotuksella aikapainotuksella (I, Impulse) ja (S, slow). Vasteiden L AIMax ja L ASMax erotus kertoo melun impulssimaisuudesta. Mittausteknisesti näiden vasteiden erotus voi olla korkeintaan 15 db. L AIMax vasteessa melumittari reagoi nopeasti äänenpaineen nousuun ja laskee hitaasti, kun taas L ASMax vasteessa mittari reagoi sekä äänenpaineen nousuun että laskuun hitaasti. Mittaustapa on jäänne aikakaudelta, jolloin melumittareissa oli vielä neulaosoitin, jolloin huippuarvon lukemiseksi osoitinta jouduttiin hidastamaan, jotta huippuarvo oli luettavissa. Vasteiden L AIMax ja L ASMax erotuksen ollessa yli 5 db, voidaan melu tulkita lievästi impulssimaiseksi ja ollessaan yli 10 db voimakkaasti impulssimaiseksi. Impulssimaisuus vähenee etäisyyden kasvaessa. Impulssimaisuuden kriteerin (L AIMax - L ASMax 5 db) täyttymiseen vaikuttaa paljon myös taustamelun laatu ja voimakkuus. Häiritsevyyskorjauksena käytetään ympäristömelulle joko 0 tai 5 db ennen tuloksen vertaamista ohjearvoon.

6 Sipoon kalkkitehtaan meluselvitys (10) Kapeakaistainen melu Esimerkkeinä kapeakaistaisesta melusta ovat mm. hihnojen vinkuminen, keskuspölynimurien poistoilmasäleiköt, ääninuohous jne. Yleisesti ottaen kapeakaistaisuuden arvioinnissa on huomattava, että melun tulisi olla myös aistinvaraisesti tulkittavissa kapeakaistaiseksi esim. aistin-varaisesti vinkuvaksi, ulinaksi tai soinnilliseksi, ennen kuin tuloksen korottamista 5 db voidaan pitää perusteltuna. Ympäristöministeriön mittausohjeessa on ohje taajuusjakauman tulkinnasta: jos taajuusjakaumassa yhdenkin terssikaistan äänenpaineentaso painottamattomassa spektrissä on vähintään 5 db korkeampi kuin kyseisen kaistan ylä- tai alapuolella olevan terssikaistan äänenpaineentaso, melu voidaan tulkita kapeakaistaiseksi. 2.5 Mittaustulokset Taulukossa 2 on esitetty äänilähteiden A-painotetut kokonaismelupäästöt. Tehtaan yleismelun mittaustuloksissa on mukana laitoksen lähellä työskentelevien kuormaajien melu. Yksityiskohtaiset mittaustulokset ovat liitteessä 1 Melumittauskortit. Taulukossa 3 on esitetty mitatut ja laskentamallilla lasketut melutasot mittauspisteissä. Mittaustilannetta vastaavissa tilanteissa laskentamallin tulos poikkeaa enimmillään 3 db. Laskentamallin antamat tulokset ovat hyvin yhteneviä mitattujen tuloksien kanssa, vaikka osa melusta onkin mallinnettu yleismelulähteenä. Taulukko 2. Melulähteiden lähteiden ja lähderyhmien kokonaismelupäästöt L WA sekä laskennoissa käytetyt kokonaistoiminta-ajat lähteittäin. Lähde/lähderyhmä aika, h (päivä/yö) L WA, db Tuuletuskanava 15/1 108 Kuivaamon putki 15/9 104 Tehtaan yleismelu (murskaamo) 15/3 113 Mobiilimurskaus Kivien käsittely 15/0 15/ Laivan sataman nosturi 15/2 112 Mitattu 08 Mitattu 11, poistettu kuormaajan peruutusäänen 1 db vaikutus

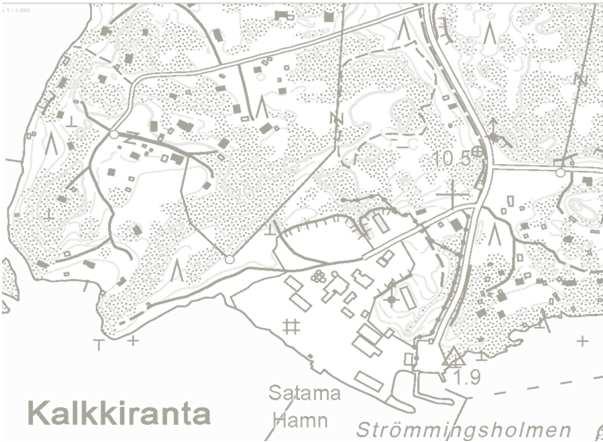

7 Sipoon kalkkitehtaan meluselvitys (10) piste mitattu laskettu ero (db) E1 71 db 71 db 0 E2 69 db 68 db 1 E3 74 db 75 db -1 E4 64 db 65 db -1 E5 75 db 74 db 1 E6 69 db 69 db 0 E7 74 db 74 db 0 E8 62 db 62 db 0 I1 (kauko) 46 db 49 db -3 I2 (kauko) 47 db 51 db -4 I3 (kauko) 45 db 48 db -3 Välppä poistettu käytöstä, ei huomioitu mallinnuksessa sisältää murskauksen tehtaassa joka ei ollut mittaushetkellä käynnissä Taulukko 3. Mitatut ja lasketut A-keskiäänitasot L Aeq [db]. Pisteiden sijainti on esitetty kuvassa 1 ja liitteessä 1 melumittauskortit. 2.6 Arvio melun kapeakaistaisuudesta Melu ei ollut mittausteknisesti kapeakaistaista. Myöskään aistinvaraisesti arvioiden melu ei ollut kapeakaistaista (soinnillista, vinkuvaa tai ulvovaa). 2.7 Arvio melun impulssimaisuudesta Normaalitilanteessa (n. % käyntiajasta vuositasolla) tehtaan toiminnan ei katsota kokonaisuutena olevan luonteeltaan iskumaista. Sen sijaan melutilanteessa jossa tehdasalueella suoritetaan murskausta siirrettävällä kalustolla, melu todettiin impulssimaiseksi raakakiven käsittelyn osalta. Impulsseja syntyy lähinnä raakakiven käsittelyssä tehdasalueen länsipuolella, pyöräkuormaajan kauhan iskeytyessä hetkittäin asfalttia vasten. 2.8 Yhteenveto melun erityisestä häiritsevyydestä Meluselvityksen mukaan suurin melualtistus lähiympäristöön syntyy kun tehdasalueella suoritetaan murskausta siirrettävällä murskaimella. Koska murskaustoiminta todettiin raakakiven käsittelyn osalta selvästi iskumaiseksi, lisätään tuloksiin häiritsevyyskorjauksena +5 db ennen tuloksen vertaamista ohjearvoon. Taulukkoon 4 on koottu mittauksien aikaiset keskimääräiset sääolosuhteet, jotka mitattiin Envimetria Oy:n sääasemalla louhoksen korkeimmalla kohdalla. Näytteenottomittauksien aikaiset sääolosuhteet on esitetty erikseen liitteissä 1 (mittauskortit). Taulukko 4. Keskimääräiset ympäristöolosuhteet Pvm Lämpötila Ilmankosteus Ilmanpaine Tuulensuunta ja nopeus C 69 % 1023 hpa Etelä (S) klo ,7 m/s Pilvisyys melun kuuluvuus 4/8 kuultavissa Mittausohjeen 1995 mukaan melumittaukset tulee suorittaa tuulen alapuolelta ± 45 kulmassa heikon tai kohtalaisen tuulen vallitessa tai niin, että tuulta ei ole lainkaan. Tällöin mittaustulokset ovat parhaiten toistettavissa ja edustavat olettavasti keskimääräisesti häiritsevämpää melutilannetta. Mittauksen aikaisia tuuliolosuhteita voidaan pitää edustavina. Mittauksien aikana ilmavirtaukset olivat eniten melulle alttiina olevaan häiriintyvään kohteeseen.

8 Sipoon kalkkitehtaan meluselvitys (10) Sääolosuhteilla ei ollut merkittävää vaikutusta mittaustuloksiin vallinneilla mittausetäisyyksillä melupäästömittauksien aikana. Mittauksen aikana ei satanut ja tuulennopeus oli alle 5 m/s. Suoritetuissa päästömittauksissa taustamelulla ei ollut vaikutusta mittaustuloksiin. 3 MELUN LEVIÄMISEN MALLINNUS 3.1 Laskentamalli Melulaskennat on tehty CadnaA 4.4 melunlaskentaohjelmalla käyttäen pohjoismaista teollisuusmelumallia. Melutasot on laskettu päivä- ja yöajalta kahden metrin laskentakorkeudella tietokoneeseen muodostettua kolmiulotteista maastomallia käyttäen. Laskentaruutujen koko oli 5 x 5 m 2. Maastomalli on muodostettu tehtaalta saadun aineiston, maanmittauslaitoksen karttaja laserkeilausaineiston, sekä valokuvien perusteella. Melulaskenta perustuu melulähteen aiheuttamiin lähtömelutasoihin ja äänen leviämiseen maastossa maaston muotojen mukaisesti esteet ja heijastukset huomioiden. Tehdasalue ja vesistö on mallinnettu akustisesti kovana ja kaikki muu maasto on akustisesti pehmeää. Pohjoismaisessa teollisuusmelunlaskentamallissa on melun leviämistä lievästi suosivat olosuhteet eli kohtalainen myötätuuli olosuhde kaikista melulähteistä kaikkiin suuntiin. Näin ollen suoritetut imissiomittaukset ovat edustavasti vertailtavissa laskentatuloksiin. Laskentamallissa kutakin pienikokoista melulähdettä tai lähderyhmää edustaa ekvivalenttinen pistemäinen lähde, joka sijaitsee todellisen lähteen akustisessa keskipisteessä. 3.2 Melun ohjearvot Meluselvityksessä laskettuja melutasoja verrataan Valtioneuvoston päätöksessä (993/92) asetettuihin melun ohjearvoihin. Päätöksessä asetetut ohjearvot on esitetty alla olevassa taulukossa. Taulukko 1 Melun ohjearvot. Melun keskiäänitason LAeq enimmäisarvo Asumiseen käytettävät alueet, virkistysalueet taajamissa ja niiden välittömässä läheisyydessä sekä hoitotai oppilaitoksia palvelevat alueet Uudet asumiseen käytettävät alueet, leirintäalueet, virkistysalueet taajamissa ja hoitolaitoksia palvelevat alueet Loma- asumiseen käytettävät alueet, leirintäalueet, virkistysalueet taajamien ulkopuolella ja luonnossuojelualueet Päivällä klo 7-22 Yöllä klo db db 55 db 45 db 45 db db

9 Sipoon kalkkitehtaan meluselvitys (10) 4 Melulaskentatulokset 4.1 Tutkitut melutilanteet Normaali tilanne Työssä on tutkittu seuraavat melutilanteet: Tilanne 1 Normaali tilanne (Liite 2.1 päiväaika, Liite 2.2 yöaika) Tilanne 2 Pahin tilanne, mobiilimurskauksella (Liite 3.1 päiväaika, Liite 3.2 yöaika) Tilanne 3 Pahin tilanne, laivan purkutilanne (Liite 4.1 päiväaika, Liite 4.2 yöaika) Mallinnetussa normaali sesonki tilanteessa (Liite 2.1 päiväaika, Liite 2.2 yöaika) on laskettu melutilanne, jossa on mukana seuraavat merkittävät melulähteet ja toimintaajat. Lähde/lähderyhmä aika, h (päivä/yö) L WA, db Kuivaamon putki 15/9 104 Tehtaan yleismelu (murskaamo) 15/3 113 Mitattu 08 Mitattu 11, poistettu kuormaajan peruutusäänen +1 db vaikutus Normaali tilanteessa 55 db päivämeluvyöhyke jää teollisuusalueelle tai sen välittömään läheisyyteen Pahin mobiilimurskaustilanne Mallinnetussa murskaus tilanteessa (Liite 3.1 päiväaika, Liite 3.2 yöaika) on laskettu melutilanne, jossa on mukana seuraavat melulähteet. Lähde/lähderyhmä aika, h (päivä/yö) L WA, db Tuuletuskanava 15/1 110 Kuivaamon putki 15/9 104 Tehtaan yleismelu (murskaamo) 15/3 113 Kivenkäsittely 15/0 112 Mobiilimurskaus 15/0 115 Mitattu 08 Mitattu 11, poistettu kuormaajan peruutus äänen +1 db vaikutus Lähimmät asuinrakennukset ovat 55 db meluvyöhykkeen tuntumassa 55 db meluvyöhykkeellä. Mikäli melu on impulssimaista, niin laskennan mukaan 55 db ohjearvo ylittyy lievästi. Murskaustoimintaa on tehtaalla noin 1 kk ajan vuodessa.

10 Sipoon kalkkitehtaan meluselvitys (10) Pahin laivan purkutilanne Mallinnetussa laivan purkutilanteessa (Liite 4.1 päiväaika, Liite 4.2 yöaika) on laskettu melutilanne, jossa on mukana seuraavat melulähteet. Lähde/lähderyhmä aika, h (päivä/yö) L WA, db Tuuletuskanava 15/1 108 Kuivaamon putki 15/9 104 Tehtaan yleismelu (murskaamo) 15/3 113 Laivan nosturi 15/2 112 Mitattu 08 Mitattu 11, poistettu kuormaajan peruutusäänen +1 db vaikutus Laivan purkaustilanne ei ole lähimmän asutuksen kannalta yhtä merkittävä kuin kiven murskaus siirrettävällä murskausasemalla. Mikäli melu on impulssimaista, niin lähimmät asuinrakennukset ovat 55 db meluvyöhykkeellä. Ohjearvo ei siis ylity laskennan mukaan. Kalkkitehtaalla on vuodessa noin vuorokautta laivan purkutoimintaa, jolloin melutasot ovat normaalitilannetta suuremmat. Pahimman purukutilanteen mukaiset meluvyöhykekartat on esitetty liitteessä 4. 5 Johtopäätökset Mallinnus- ja mittaustulokset ovat mittaus- ja laskentatarkkuus huomioiden lähellä toisiaan. Päiväajan melutilanne on ohjearvojen kannalta mitoittavampi kaikissa tilanteissa. Normaalitilanteessa lähin asuinrakennus on sekä mittaus- että laskentatuloksien perusteella selvästi alle 55 db melualueella, eikä melu ole luonteeltaan impulssimaista. Tässä työssä mallinnetuissa ja mitatussa pahimmissa tilanteissa, impulssikorjattu tulos on ohjearvon tuntumassa. Altistusmittauksien perusteella ulkona tapahtuvan murskauksen yhteydessä tehtävä kivenkäsittely aiheuttaa impulssimaista melua, jolloin impulssikorjattu laskentatulos 56 db ylittää lievästi 55 db päiväohjearvon. Sen sijaan korjattu mittaustulos 52 db alittaa ohjearvon (liite 1, kortti I2). Mittaushetkellä tehtaalla ei ollut murskaus käynnissä joten tulokset eivät ole aivan vertailukelpoisia. Kyseinen mahdollisen ohjearvon ylityksen aiheuttava tilanne ei esiinny kovin usein, eli noin kaksi puolentoista viikon jaksoa vuoden aikana. Kaivospuhaltimen meluntorjunnan tehostamisella saadaan puhaltimen melua vaimennettua tehokkaasti. Pahimpaan kokonaismelutilanteeseen lisätorjunnalla vaikutusta on hyvin vähäinen.

11 Sipoon kalkkitehtaan meluselvitys (10) Liitteet Liite 1 Melumittauskortit Liite 2 Normaali tilanne Liite 3 Pahin tilanne mobiilimurskauksella Liite 4 Pahin tilanne laivan purkutilanne

12 EMISSIOMITTAUS Nordkalk Oyj Sipoon kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA Meluselvitys 19me LIITE 1 - E1 Murskausaseman melupäästö kaakkoon KOOSTE HAVAINNOISTA MITTAUSPAIKALLA JA ARVIO AKUSTIIKASTA YMPÄRISTÖSSÄ Lähin osoite (MML) Kalkkirannantie 589, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Asfaltti Päivämäärä, mittausaikaväli :33:22 10::24 Taustamelu ja äänen heijastuminen Ei taustamelua, ei merkittäviä heijastuksia Paikannus ETRS-TM35FIN koordinaatin:66657 E: Vuodenaikaan liittyvät vaimenustekijät Ei lehtiä puissa, maa täysin sula Etäisyys imissiomittauspisteeseen 430 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2238 mediator) MELUN HÄIRITSEVYYSANALYYSIT Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi ei Mittausaika 0:05:05 Kapeakaistaisuus (1/6 oct. Analyysi ei LAeq (korjaamaton tulos) 71 db 0:05:05 Painottunut taajuusalue Hz LAFMax 79 db Malun impulssimaisuus LAIMax-LASMax yli 5 db 0 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 71 db (imp. korjaus perustuu 5 s näytteisiin) Malun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 71 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 300 äänitysaika (s) Tallennusväli (t:m:s) 0:05 Data ja äänitetunnus F129A01 Äänikentän tyyppi Vapaakenttä Äänitysformaatti Wave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 4.0 LEXICON IONIX U22 AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSHETKELLÄ 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 18 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 2/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 1023 hpa Mikrofonin etäisyys melulähteestä ½ P 38 m Tuulen suunta Lounas Mittauspinnan pinta-ala ja tyyppi 73 m² puolipallo Korkein tuulennopeus 4 m/s Äänitehotaso LWA 110 db ilman suhteellinen kosteus % 69 % Arvio enimmäisimissiotasosta 46 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 2,8 m/s Sääaseman sijainti N:66755 E: TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA WNW W WSW NW SW NNW SSW N NNE 0 S SSE NE ENE E ESE SE 30 k 12,5k 8k 5k 3,15k 2k 1,25k ,5 ÄÄNITEHOTASO LWA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Murskausaseman melupäästö kaakkoon N: m mikrofonin etäisyys akustisesta keskipisteestä E: :33:22 10:33:32 10:33:42 10:33:52 10:34:02 10:34:12 10:34:22 10:34:32 10:34:42 10:34:52 10:35:02 10:35:12 10:35:22 10:35:32 10:35:42 10:35:52 10:36:02 10:36:12 10:36:22 10:36:32 10:36:42 10:36:52 10:37:02 10:37:12 10:37:22 10:37:32 10:37:42 10:37:52 10:38:02 10:38:12 10:38: Impulssimaisuus Äänen aistittu tulosuunta 38 m jälkimurskaimen melun vapautumisaukkoon, Volvo 1 F siirtää hallin sisällä olevasta jälkimurskaimesta murskattua tuotetta varastokasoihin punaisen katkoviivan osoittamalla kulkureitillä. Volvo 1 ajaa mittauspisteen ohi 1 min välein. Volvo ei juurikaan kuulu. Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 38 m Jälkimurskain (hallin sisällä) Melulähde 2 Volvo 1 F, siirto varastoon Melulähde 3 Melulähde 4 Melulähde 5

13 EMISSIOMITTAUS Nordkalk Oyj Sipoon kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA Meluselvitys 19me LIITE 1 - E2 Esimurskaimen melupäästö KOOSTE HAVAINNOISTA MITTAUSPAIKALLA JA ARVIO AKUSTIIKASTA YMPÄRISTÖSSÄ Lähin osoite (MML) Kalkkirannantie 589, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Asfaltti Päivämäärä, mittausaikaväli :45:19 10:55:19 Taustamelu ja äänen heijastuminen Ei taustamelua, ei merkittäviä heijastuksia Paikannus ETRS-TM35FIN koordinaatin:66698 E: Vuodenaikaan liittyvät vaimenustekijät Etäisyys imissiomittauspisteeseen 4 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2238 mediator) MELUN HÄIRITSEVYYSANALYYSIT Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi ei Mittausaika 0:10:02 Kapeakaistaisuus (1/6 oct. Analyysi ei LAeq (korjaamaton tulos) 69 db 0:10:02 Painottunut taajuusalue Hz LAFMax db Malun impulssimaisuus LAIMax-LASMax yli 5 db kertaa mittauksen aikana LAeq (näytekohtainen korj.) db (imp. korjaus perustuu 5 s näytteisiin) Malun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 69 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 0 äänitysaika (s) Tallennusväli (t:m:s) 0:05 Data ja äänitetunnus F130A02 Äänikentän tyyppi Vapaakenttä Äänitysformaatti Wave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 4.0 LEXICON IONIX U22 AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSHETKELLÄ 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 18 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 2/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 1023 hpa Mikrofonin etäisyys melulähteestä ½ P 75 m Tuulen suunta Lounas Mittauspinnan pinta-ala ja tyyppi m² puolipallo Korkein tuulennopeus 4 m/s Äänitehotaso LWA 114 db ilman suhteellinen kosteus % 64 % Arvio enimmäisimissiotasosta 52 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 3,1 m/s Sääaseman sijainti N:66755 E: TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) WNW MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA W WSW NW SW NNW SSW N NNE 0 S SSE NE ENE E ESE SE 30 31, ,25k 2k 3,15k 5k 8k 12,5k k ÄÄNITEHOTASO LWA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Esimurskaimen melupäästö N: m mikrofonin etäisyys akustisesta keskipisteestä E: :45:19 10:45:29 10:45:39 10:45:49 10:45:59 10:46:09 10:46:19 10:46:29 10:46:39 10:46:49 10:46:59 10:47:09 10:47:19 10:47:29 10:47:39 10:47:49 10:47:59 10:48:09 10:48:19 10:48:29 10:48:39 10:48:49 10:48:59 10:49:09 10:49:19 10:49:29 10:49:39 10:49:49 10:49:59 10::09 10:: Impulssimaisuus Äänen aistittu tulosuunta 75 m Esimurskaimeen, Volvo 1 F siirtää hallin sisältä tuotetta varastokasoihin (54 m) punaisen katkoviivan osoittamalla kulkureitillä. Volvo 1 ajaa mittauspisteen ohi 1 min välein 7 m etäisyydeltä 2 kertaa. Liebher 586 syöttää 7 kertaa esimurskaimeen murskattavaa kiveä punaisen viivan Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 38 m Esimurskaimeen (hallin ulkopuolella) Melulähde 2 7 m Volvo 1 F, siirto varastoon Melulähde 3 82 m Liebher 586, syöttää murskainta Melulähde m Tehdas, meluläheryhmä Melulähde 5

14 EMISSIOMITTAUS Nordkalk Oyj Sipoon kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA Meluselvitys 19me LIITE 1 - E3 Esimurskaimen melupäästö KOOSTE HAVAINNOISTA MITTAUSPAIKALLA JA ARVIO AKUSTIIKASTA YMPÄRISTÖSSÄ Lähin osoite (MML) Kalkkirannantie 589, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Asfaltti Päivämäärä, mittausaikaväli :00:23 11:10:23 Taustamelu ja äänen heijastuminen Ei taustamelua, merkittäviä heijastuksia Paikannus ETRS-TM35FIN koordinaatin:66771 E: Vuodenaikaan liittyvät vaimenustekijät Etäisyys imissiomittauspisteeseen 4 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2238 mediator) MELUN HÄIRITSEVYYSANALYYSIT Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi ei Mittausaika 0:10:04 Kapeakaistaisuus (1/6 oct. Analyysi ei LAeq (korjaamaton tulos) 74 db 0:10:04 Painottunut taajuusalue Hz LAFMax 89 db Malun impulssimaisuus LAIMax-LASMax yli 5 db 34 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 77 db (imp. korjaus perustuu 5 s näytteisiin) Malun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 74 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 5 äänitysaika (s) Tallennusväli (t:m:s) 0:05 Data ja äänitetunnus F131A03 Äänikentän tyyppi Vapaakenttä Äänitysformaatti Wave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 4.0 LEXICON IONIX U22 AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSHETKELLÄ 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 18 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 2/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 1023 hpa Mikrofonin etäisyys melulähteestä ½ P 47 m Tuulen suunta Lounas Mittauspinnan pinta-ala ja tyyppi 138 m² puolipallo Korkein tuulennopeus 5 m/s Äänitehotaso LWA 115 db ilman suhteellinen kosteus % 69 % Arvio enimmäisimissiotasosta 53 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 3,3 m/s Sääaseman sijainti N:66755 E: TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) WNW MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA W WSW NW SW NNW SSW N NNE 0 S SSE NE ENE E ESE SE 30 k 12,5k 8k 5k 3,15k 2k 1,25k ,5 ÄÄNITEHOTASO LWA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Esimurskaimen melupäästö N: m mikrofonin etäisyys akustisesta keskipisteestä E: :00:23 11:00:38 11:00:53 11:01:08 11:01:23 11:01:38 11:01:53 11:02:08 11:02:23 11:02:38 11:02:53 11:03:08 11:03:23 11:03:38 11:03:53 11:04:08 11:04:23 11:04:38 11:04:53 11:05:08 11:05:23 11:05:38 11:05:53 11:06:08 11:06:23 11:06:38 11:06:53 11:07:08 11:07:23 11:07:38 11:07:53 11:08:08 11:08:23 11:08:38 11:08:53 11:09:08 11:09:23 11:09:38 11:09:53 11:10:08 11:10: Impulssimaisuus Äänen aistittu tulosuunta 47 m Esimurskaimeen, hydraulivasaran käyttöä alussa, mittaus tuulen alapuolella, heijastuksia pyritty välttämään mittauspisteen valinnalla, suuria heijastavia pintoja murskauslaitoksen tuntumassa, 4 kauhallista syötetty esimurskaimeen mittausajanjaksolla. Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 38 m Esimurskaimeen (hallin ulkopuolella) Melulähde 2 7 m Volvo 1 F, siirto varastoon Melulähde 3 82 m Liebher 586, syöttää murskainta Melulähde m Tehdas, meluläheryhmä Melulähde 5

15 EMISSIOMITTAUS Nordkalk Oyj Sipoon kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA Meluselvitys 19me LIITE 1 - E4 Esimurskaimen melupäästö KOOSTE HAVAINNOISTA MITTAUSPAIKALLA JA ARVIO AKUSTIIKASTA YMPÄRISTÖSSÄ Lähin osoite (MML) Kalkkirannantie 589, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Asfaltti ja kallio Päivämäärä, mittausaikaväli :18:00 11:23:10 Taustamelu ja äänen heijastuminen Ei taustamelua, merkittäviä heijastuksia Paikannus ETRS-TM35FIN koordinaatin:66814 E: Vuodenaikaan liittyvät vaimenustekijät Etäisyys imissiomittauspisteeseen 4 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2238 mediator) MELUN HÄIRITSEVYYSANALYYSIT Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi ei Mittausaika 0:05:13 Kapeakaistaisuus (1/6 oct. Analyysi ei LAeq (korjaamaton tulos) 64 db 0:05:13 Painottunut taajuusalue Hz LAFMax 73 db Malun impulssimaisuus LAIMax-LASMax yli 5 db 5 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 66 db (imp. korjaus perustuu 5 s näytteisiin) Malun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 64 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 312 äänitysaika (s) Tallennusväli (t:m:s) 0:05 Data ja äänitetunnus F132A04 Äänikentän tyyppi Vapaakenttä Äänitysformaatti Wave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 4.0 LEXICON IONIX U22 AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSHETKELLÄ 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 17 C Mikrofonin korkeus ja pistemäärä 3 1 kpl Pilvisyys Pilvistä 2/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 1023 hpa Mikrofonin etäisyys melulähteestä ½ P 92 m Tuulen suunta Lounas Mittauspinnan pinta-ala ja tyyppi m² puolipallo Korkein tuulennopeus 5 m/s Äänitehotaso LWA 111 db ilman suhteellinen kosteus % 76 % Arvio enimmäisimissiotasosta 49 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 4,1 m/s Sääaseman sijainti N:66755 E: TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) WNW MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA W WSW NW SW NNW SSW N NNE 0 S SSE NE ENE E ESE SE 30 k 12,5k 8k 5k 3,15k 2k 1,25k ,5 ÄÄNITEHOTASO LWA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Esimurskaimen melupäästö N: m mikrofonin etäisyys akustisesta keskipisteestä E: :18:00 11:18:10 11:18: 11:18:30 11:18: 11:18: 11:19:00 11:19:10 11:19: 11:19:30 11:19: 11:19: 11::00 11::10 11:: 11::30 11:: 11:: 11:21:00 11:21:10 11:21: 11:21:30 11:21: 11:21: 11:22:00 11:22:10 11:22: 11:22:30 11:22: 11:22: 11:23:00 11:23: Impulssimaisuus Äänen aistittu tulosuunta 92 m Esimurskaimeen, mittaus tuulen alapuolella, merkittävä heijastus rakennuksen seinästä, mittauspite lillalla 3 m korkeudessa maanpinnasta, etäsiyys lähimpään siiloon 108 m. Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 38 m Esimurskaimeen (hallin ulkopuolella) Melulähde 2 7 m Volvo 1 F, siirto varastoon Melulähde 3 82 m Liebher 586, syöttää murskainta Melulähde m Tehdas, meluläheryhmä Melulähde 5

16 EMISSIOMITTAUS Nordkalk Oyj Sipoon kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA Meluselvitys 19me LIITE 1 - E5 Välppäyksen melupäästö KOOSTE HAVAINNOISTA MITTAUSPAIKALLA JA ARVIO AKUSTIIKASTA YMPÄRISTÖSSÄ Lähin osoite (MML) Kalkkirannantie 589, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Asfaltti Päivämäärä, mittausaikaväli :12:01 13:17:21 Taustamelu ja äänen heijastuminen Ei taustamelua, ehkä lievä heijastus Paikannus ETRS-TM35FIN koordinaatin:66828 E: Vuodenaikaan liittyvät vaimenustekijät Etäisyys imissiomittauspisteeseen 3 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2238 mediator) MELUN HÄIRITSEVYYSANALYYSIT Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi ei Mittausaika 0:05:21 Kapeakaistaisuus (1/6 oct. Analyysi ei LAeq (korjaamaton tulos) 75 db 0:05:21 Painottunut taajuusalue Hz LAFMax 92 db Malun impulssimaisuus LAIMax-LASMax yli 5 db 9 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 75 db (imp. korjaus perustuu 5 s näytteisiin) Malun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 75 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 325 äänitysaika (s) Tallennusväli (t:m:s) 0:05 Data ja äänitetunnus F134A07 Äänikentän tyyppi Vapaakenttä Äänitysformaatti Wave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 4.0 LEXICON IONIX U22 AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSHETKELLÄ 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 17 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 2/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 1023 hpa Mikrofonin etäisyys melulähteestä ½ P 75 m Tuulen suunta Etelä Mittauspinnan pinta-ala ja tyyppi m² puolipallo Korkein tuulennopeus 5 m/s Äänitehotaso LWA 1 db ilman suhteellinen kosteus % 72 % Arvio enimmäisimissiotasosta 58 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 3,3 m/s Sääaseman sijainti N:66755 E: TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) WNW MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA W WSW NW SW NNW SSW N NNE 0 S SSE NE ENE E ESE SE 30 31, ,25k 2k 3,15k 5k 8k 12,5k k ÄÄNITEHOTASO LWA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Välppäyksen melupäästö N: m mikrofonin etäisyys akustisesta keskipisteestä E: :12:01 13:12:11 13:12:21 13:12:31 13:12:41 13:12:51 13:13:01 13:13:11 13:13:21 13:13:31 13:13:41 13:13:51 13:14:01 13:14:11 13:14:21 13:14:31 13:14:41 13:14:51 13:15:01 13:15:11 13:15:21 13:15:31 13:15:41 13:15:51 13:16:01 13:16:11 13:16:21 13:16:31 13:16:41 13:16:51 13:17:01 13:17:11 13:17: Impulssimaisuus Äänen aistittu tulosuunta 75 m Välpän säleikköön, Komatsu wa 4 pyörökuormaaja välpää kolme kuormaa, kasalta otto ei näy mittauspisteeseen, kuormaaja ohittaa mittauspisteen 64 m etäisyydeltä. Murskaus ei käynnissä, tehdas ei käynnissä. Mittaustilanne lavastettu meluhuippujen tutkimiseksi. Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 75 m Välppäykseen Melulähde 2 64 m Ohittavaan kuormaajaan Melulähde 3 Melulähde 4 Melulähde 5

17 EMISSIOMITTAUS Nordkalk Oyj Sipoon kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA Meluselvitys 19me LIITE 1 - E6 Kivenkäsittelyn melupäästö KOOSTE HAVAINNOISTA MITTAUSPAIKALLA JA ARVIO AKUSTIIKASTA YMPÄRISTÖSSÄ Lähin osoite (MML) Kalkkirannantie 589, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Asfaltti Päivämäärä, mittausaikaväli ::32 13:22:42 Taustamelu ja äänen heijastuminen Ei taustamelua, merkittäviä heijastuksia Paikannus ETRS-TM35FIN koordinaatin:668 E: Vuodenaikaan liittyvät vaimenustekijät Etäisyys imissiomittauspisteeseen 3 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2238 mediator) MELUN HÄIRITSEVYYSANALYYSIT Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi ei Mittausaika 0:02:11 Kapeakaistaisuus (1/6 oct. Analyysi ei LAeq (korjaamaton tulos) 69 db 0:02:11 Painottunut taajuusalue Hz LAFMax 83 db Malun impulssimaisuus LAIMax-LASMax yli 5 db 25 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 74 db (imp. korjaus perustuu 5 s näytteisiin) Malun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 69 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 130 äänitysaika (s) Tallennusväli (t:m:s) 0:05 Data ja äänitetunnus F135A08 Äänikentän tyyppi Vapaakenttä Äänitysformaatti Wave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 4.0 LEXICON IONIX U22 AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSHETKELLÄ 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 17 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 2/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 1023 hpa Mikrofonin etäisyys melulähteestä ½ P 53 m Tuulen suunta Lounas Mittauspinnan pinta-ala ja tyyppi m² puolipallo Korkein tuulennopeus 6 m/s Äänitehotaso LWA 112 db ilman suhteellinen kosteus % 67 % Arvio enimmäisimissiotasosta 51 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 3,9 m/s Sääaseman sijainti N:66755 E: TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA WNW W WSW NW SW NNW SSW N NNE 0 S SSE NE ENE E ESE SE 30 k 12,5k 8k 5k 3,15k 2k 1,25k ,5 ÄÄNITEHOTASO LWA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Kivenkäsittelyn melupäästö N: m mikrofonin etäisyys akustisesta keskipisteestä E: ::32 13::37 13::42 13::47 13::52 13::57 13:21:02 13:21:07 13:21:12 13:21:17 13:21:22 13:21:27 13:21:32 13:21:37 13:21:42 13:21:47 13:21:52 13:21:57 13:22:02 13:22:07 13:22:12 13:22:17 13:22:22 13:22:27 13:22:32 13:22:37 13:22: Impulssimaisuus Äänen aistittu tulosuunta -56 m kivien kauhontapisteeseen, Komatsu wa 4 pyörökuormaaja ottaa kasasta kolme kertaa Murskaus ei käynnissä, tehdas ei käynnissä. Mittaustilanne lavastettu meluhuippujen tutkimiseksi. Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 53 m Kiven kauhontaan Melulähde 2 Komatsu wa 4 Melulähde 3 Melulähde 4 Melulähde 5

18 EMISSIOMITTAUS Nordkalk Oyj Sipoon kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA Meluselvitys 19me LIITE 1 - E7 Kaivospuhaltimen melupäästö (meluisin suunta) KOOSTE HAVAINNOISTA MITTAUSPAIKALLA JA ARVIO AKUSTIIKASTA YMPÄRISTÖSSÄ Lähin osoite (MML) Kalkkirannantie 573, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Asfaltti Päivämäärä, mittausaikaväli :31:03 13:31:33 Taustamelu ja äänen heijastuminen Ei taustamelua, merkittäviä heijastuksia Paikannus ETRS-TM35FIN koordinaatin:668 E: Vuodenaikaan liittyvät vaimenustekijät Etäisyys imissiomittauspisteeseen 300 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2238 mediator) MELUN HÄIRITSEVYYSANALYYSIT Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi ei Mittausaika 0:00:31 Kapeakaistaisuus (1/6 oct. Analyysi ei LAeq (korjaamaton tulos) 74 db 0:00:31 Painottunut taajuusalue lievästi 0 Hz LAFMax 76 db Malun impulssimaisuus LAIMax-LASMax yli 5 db 0 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 74 db (imp. korjaus perustuu 5 s näytteisiin) Malun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 74 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 32 äänitysaika (s) Tallennusväli (t:m:s) 0:05 Data ja äänitetunnus F136A09 Äänikentän tyyppi Vapaakenttä Äänitysformaatti Wave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 4.0 LEXICON IONIX U22 AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSHETKELLÄ 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 18 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 2/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 1022 hpa Mikrofonin etäisyys melulähteestä ½ P 26 m Tuulen suunta Lounas Mittauspinnan pinta-ala ja tyyppi 4247 m² puolipallo Korkein tuulennopeus 6 m/s Äänitehotaso LWA 110 db ilman suhteellinen kosteus % 63 % Arvio enimmäisimissiotasosta 52 dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 4,5 m/s Sääaseman sijainti N:66755 E: TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) WNW MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA W WSW NW SW NNW SSW N NNE 0 S SSE NE ENE E ESE SE 30 k 12,5k 8k 5k 3,15k 2k 1,25k ,5 ÄÄNITEHOTASO LWA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Kaivospuhaltimen melupäästö (meluisin suunta) N: m mikrofonin etäisyys akustisesta keskipisteestä E: :31:03 13:31:08 13:31:13 13:31:18 13:31:23 13:31:28 13:31: Impulssimaisuus Äänen aistittu tulosuunta 26 m kaivospuhaltimeen, käynnissä ulospuhallus joka on äänekkäin virtaussuunta. Mitattu suunta johon meluntorjunta ei vaikuta. Betonielementtien korkeus noin 2 m. Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 26 m Poistoilmaaukkoon Melulähde 2 Melulähde 3 Melulähde 4 Melulähde 5

19 EMISSIOMITTAUS Nordkalk Oyj Sipoon kalkkitehdas PAIKANNUS JA MITTAUSAJANKOHTA Meluselvitys 19me LIITE 1 - E8 Kaivospuhaltimen melupäästö (meluntorjunta) KOOSTE HAVAINNOISTA MITTAUSPAIKALLA JA ARVIO AKUSTIIKASTA YMPÄRISTÖSSÄ Lähin osoite (MML) Kalkkirannantie 573, Sipoo Maanpinnan laatu melulähteen ja kuuntelupisteen välillä Asfaltti Päivämäärä, mittausaikaväli :38:36 13:39:06 Taustamelu ja äänen heijastuminen Ei taustamelua, merkittäviä heijastuksia Paikannus ETRS-TM35FIN koordinaatin:66874 E: Vuodenaikaan liittyvät vaimenustekijät Etäisyys imissiomittauspisteeseen 300 m Muu havainto MITTAUSTULOKSET (Melumittari Brüel & Kjær 2238 mediator) MELUN HÄIRITSEVYYSANALYYSIT Mittauksien lukumäärä M24 Kapeakaistaisuus (1/3 oct. Analyysi ei Mittausaika 0:00:31 Kapeakaistaisuus (1/6 oct. Analyysi ei LAeq (korjaamaton tulos) 62 db 0:00:31 Painottunut taajuusalue lievästi 0 Hz LAFMax 64 db Malun impulssimaisuus LAIMax-LASMax yli 5 db 0 kertaa mittauksen aikana LAeq (näytekohtainen korj.) 62 db (imp. korjaus perustuu 5 s näytteisiin) Malun impulssimaisuus LAIMax-LASMax yli 10 db 0 kertaa mittauksen aikana LAeq (imp. Korjaus koko mittausjakso) 62 db (imp. korjaus koko jaksolle) Lähtömelun impulssitulkinta MELUMITTARIN ASETUKSET Brüel & Kjær type 2238 MELUN ÄÄNITYS- JA JÄLKIKUUNTELUASETUKSET Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 29 äänitysaika (s) Tallennusväli (t:m:s) 0:05 Data ja äänitetunnus F136A09 Äänikentän tyyppi Vapaakenttä Äänitysformaatti Wave (PCM) khz /16 bit Tuulisuoja korjaus On Melun taajuusanalyysissä käytetty ohjelma YMEC DSSF3 Realtime Analyzer, FFT Äänitteen ja melumittarin kalibrointi B&K 4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä B&K 2238 AUX1 ZOOM H2 16 bit 44.1kHz (sd-kortti 5) Kalibrointi pvm: Ennen ja jälkeen mittauksen Signaalitie melun toistamisessa Nuendo 4.0 LEXICON IONIX U22 AKG 1 reference ÄÄNITEHON MÄÄRITYS SÄÄOLOSUHTEET MITTAUSHETKELLÄ 2 m KORKEUDELLA (Lähde: oma sääasema) Sovellettu mittausstandardi Nordtest ACOU 0 lämpötila 18 C Mikrofonin korkeus ja pistemäärä 2 1 kpl Pilvisyys Pilvistä 2/8 Mikrofonin etäisyys melulähteestä ¼ P Ilmanpaine 1022 hpa Mikrofonin etäisyys melulähteestä ½ P 26 m Tuulen suunta Lounas Mittauspinnan pinta-ala ja tyyppi 4247 m² puolipallo Korkein tuulennopeus 6 m/s Äänitehotaso LWA 98 db ilman suhteellinen kosteus % 63 % Arvio enimmäisimissiotasosta dba Ei huomioi topografiaa yms. Keskimääräinen tuulennopeus 4,9 m/s Sääaseman sijainti N:66755 E: TERSSIANALYYSI MITTAUSPINNALTA LIN (fysikaalinen mittaus) A-suodatettu (kuuloa jäljittelevä) MITTAUSPAIKALLA KIRJATTUJA HAVAINTOJA WNW W WSW NW SW NNW SSW N NNE 0 S SSE NE ENE E ESE SE 30 k 12,5k 8k 5k 3,15k 2k 1,25k ,5 ÄÄNITEHOTASO LWA OKTAAVIKAISTOITTAIN Hz 31,5 Hz 63 Hz 125 Hz 2 Hz 0 Hz 1 khz 2 khz 4 khz 8 khz 16 khz LAeq ja LAFMax- TASON VAIHTELU MELULÄHTEEN LÄHEISYYDESSÄ EMISSIOMITTAUS Kaivospuhaltimen melupäästö (meluntorjunta) N: m mikrofonin etäisyys akustisesta keskipisteestä E: :38:36 13:38:41 13:38:46 13:38:51 13:38:56 13:39:01 13:39: Impulssimaisuus Äänen aistittu tulosuunta 26 m kaivospuhaltimeen, käynnissä ulospuhallus joka on äänekkäin virtaussuunta. Mitattu suunta johon on tehty meluntorjuntaa. Betonielementtien korkeus noin 2 m. Melu on noin 10 db matalampi E7 korttia vastaavalla korkeustasolla. Meluesteen varjovaikutus ei ole tehokas lähimpien häiriintyvien Kuvan melulähteet tärkeys, käyntiaika (päivä/yö) ja etäisyys, nimi Melulähde 1 26 m Poistoilmaaukkoon Melulähde 2 Melulähde 3 Melulähde 4 Melulähde 5

20 IMISSIOMITTAUS PAIKANNUS JA MITTAUSAJANKOHTA Lähin osoite (MML) Nikolsbergantie 34, Sipoo Meluselvitys 19me LIITE 1 - Mittauspiste I1 Murskaus käynnissä (Lemminkäinen) MELUNÄYTESARJAN EDUSTAVUUS JA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Pvm, aloitus- ja lopetusaika :57:59 12:22:57 Tuotteen kaataminen pyöräkuormaajan kauhasta varastokasoihin kuuluu hetkittäin sekä kuormaajan peruutusmerkkiääni ETRS-TM35FIN -tasokoordinaatit N: E: Murskauksen voi erottaa muusta melusta hyvin vaimeana. Tehdasrakennukset vaimentavat murskausmelua. Lintujen ääniä. Etäisyys melulähteisiin (MML) 3 m Pyöräkuormaajan kauhan ääni kuuluu kun se liukuu asfaltin pintaa vasten satama-alueella. Impulsseja kpl mittausjaksolla Mikrofonin korkeus maanpinnasta 1,8 m Mittauksen aikana sirkkelin tms. vastaavan ääniä sekä halon hakuuta tien toisella puolella. Kokonaismittausaika h:mm:ss 0:25:03 Tuulen suunta melulähteistä kuuntelupisteeseen 45 kulmassa. Tuulennopeus alle 5 m/s MELUMITTAUS- JA ANALYYSITULOKSET (LAeq ja LAFMax) LAeq (ohjearvoon verrattava) 51 db Tulos edustaa murskaustoiminnan melua, sisältää impulssikorjauksen + 5 db (tuloksesta ei ole vähennetty taustamelua) LAeq (Taustamelu äänitteeltä) -14 db 25 min LAeq (äänitteeltä) 45,2 db 25 min LAeq (imp. Korj. osanäytteisiin) 47,9 db 25 min Melun imp. korjaus perustuen 5 s osa-altistusnäytteisiin korjaus + 2,4 db LAeq (imp. Korj. kokojaksolle),5 db 25 min Melun impulssimaisuuskorjaus koko jaksolle + 5 db Ympäristöministeriön ohjeistuksen mukaan (LAIMax-LASMax) LAeq (raakatulos) 45,5 db 25 min LAFMax (äänekkyyden maksimi) 68 db Melun kapeakaistaisuus (perustuen terssianalyysiin) 5k6,3k MELUMITTARIN Brüel & Kjær type 2238 ASETUKSET ÄÄNITYSLAITTEISTO JA ASETUKSET (Melumittari Brüel & Kjær 2238 mediator ja YMEC DSSF3) Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 10 äänitysaika (s) Tallennus/integrointiväli (s) 5 Äänitysformaatti / Melun analysoinnissa käytetty ohjelma Wave (PCM) khz/16 bit / YMEC DSSF3 Realtime Analyzer Äänitteen ja melumittarin kalibrointi B&K4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä / toisto B&K 2238 Aux1 ZOOM H2 / Nuendo 4.0 IONIX U22 Kalibrointi pvm: ennen ja jälkeen mittausksen Dokumentointitunnus B&K F133 A05 KOKONAISEPÄVARMUUS MITTAUSOHJEEN 1995 MUKAAN SÄÄOLOSUHTEET (Oma sääasema tehdasalueen rannan tuntumassa) Huomioitu, sääolosuhteiden hajonta, muutokset emissiossa, mittausetäisyys, Tuulennopeus keskimäärin 4,2 m/s mittauskerrat sekä melumittarin virhe tarkuusluokssa 1. impulssimelulle Tuulen suunta Etelä-Luode (enimmäkseen etelän ja luoteen välistä) Kokonaisepävarmuus 5 db Ilmanpaine, lämpötila, ilman suhteellinen kosteus % 1023 hpa 17 C 68 % Mittauskertojen määrä vaikuttaa merkittävästi epävarmuuteen Pilvisyys Pilvistä 2/8 Mittauspiste kartalla TUULIRUUSU (suuntajakauma) Merkittävin melulähde, tutkittavan äänen tulosuunta tutkittavan äänen tulosuunta 12:22:57 WNW W NW -,0 db taustamelu vähennys (tehty terssianalyysin perusteella) N NNW 0 NNE NE 4,2 m/s ENE E WSW ESE SW SE SSW S SSE TERSSIANALYYSI min 5k6,3k Panoraamakuva etelä lounaaseen 65 Kokonaismelun mittausaika (s) 55 LIN painottamaton A-suodatettu 30 kokonaismelu , k 1,25k 1,6k 2k 2,5k 3,15k 4k 5k 6,3k 8k 10k 12,5k 16k k LIN painottamaton A-suodatettu kokonaismelu IMISSIOMITTAUS Keskiäänitason LAeq ja LAFMax-tason vaihtelu mittauksen aikana Kauhan melua Sarja2 Sarja1 Sarja : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : Impulssimaisuus MELUNTUOTTOVIITTEET: M= Murskaus käynnissä, K= Pyöräkuormaaja työssä satama-alueella Muut huomiot:

21 IMISSIOMITTAUS Meluselvitys 19me LIITE 1 - Mittauspiste I2 Murskaus (Lemminkäinen) ja tehdas käynnissä PAIKANNUS JA MITTAUSAJANKOHTA MELUNÄYTESARJAN EDUSTAVUUS JA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Lähin osoite (MML) Nikolsbergantie 34, Sipoo Lemminkäisen murskaus käy, Kuulamylly j0, siilopuhallin J6, Kaivospuhalin, tehtaan murskaus ei Pvm, aloitus- ja lopetusaika :59:52 14:27:32 Tuotteen kaataminen pyöräkuormaajan kauhasta varastokasoihin kuuluu hetkittäin sekä kuormaajan peruutusmerkkiääni ETRS-TM35FIN -tasokoordinaatit N: E: Murskauksen voi erottaa muusta melusta hyvin vaimeana. Tehdasrakennukset vaimentavat murskausmelua. Etäisyys melulähteisiin (MML) 3 m Pyöräkuormaajan kauhan ääni kuuluu kun se liukuu asfaltin pintaa vasten satama-alueella. Mikrofonin korkeus maanpinnasta 1,8 m Tuulen suunta melulähteistä kuuntelupisteeseen kulmassa. Tuulennopeus alle 5 m/s. Lintujen äänet jatkuvaa Kokonaismittausaika h:mm:ss 0:27:42 Melun impulssit kiven käsittelystä satama-alueella MELUMITTAUS- JA ANALYYSITULOKSET (LAeq ja LAFMax) LAeq (ohjearvoon verrattava) 52 db Tulos edustaa murskaustoiminnan melua, sisältää impulssikorjauksen + 5 db (tuloksesta ei ole vähennetty taustamelua) LAeq (Taustamelu äänitteeltä) -13 db 28 min LAeq (äänitteeltä) 46,7 db 28 min LAeq (imp. Korj. osanäytteisiin) 47,8 db 28 min Melun imp. korjaus perustuen 5 s osa-altistusnäytteisiin korjaus + 1,1 db LAeq (imp. Korj. kokojaksolle) 51,7 db 28 min Melun impulssimaisuuskorjaus koko jaksolle + 5 db Ympäristöministeriön ohjeistuksen mukaan (LAIMax-LASMax) LAeq (raakatulos) 46,7 db 28 min LAFMax (äänekkyyden maksimi) 62 db Melun kapeakaistaisuus (perustuen terssianalyysiin) 2531,55k6,3k MELUMITTARIN Brüel & Kjær type 2238 ASETUKSET ÄÄNITYSLAITTEISTO JA ASETUKSET (Melumittari Brüel & Kjær 2238 mediator ja YMEC DSSF3) Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 1665 äänitysaika (s) Tallennus/integrointiväli (s) 5 Äänitysformaatti / Melun analysoinnissa käytetty ohjelma Wave (PCM) khz/16 bit / YMEC DSSF3 Realtime Analyzer Äänitteen ja melumittarin kalibrointi B&K4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä / toisto B&K 2238 Aux1 ZOOM H2 / Nuendo 4.0 IONIX U22 Kalibrointi pvm: ennen ja jälkeen mittausksen Dokumentointitunnus B&K F138 A011 KOKONAISEPÄVARMUUS MITTAUSOHJEEN 1995 MUKAAN SÄÄOLOSUHTEET (Oma sääasema tehdasalueen rannan tuntumassa) Huomioitu, sääolosuhteiden hajonta, muutokset emissiossa, mittausetäisyys, Tuulennopeus keskimäärin 4,2 m/s mittauskerrat sekä melumittarin virhe tarkuusluokssa 1. impulssimelulle Tuulen suunta Etelä-Luode (enimmäkseen etelän ja luoteen välistä) Kokonaisepävarmuus 5 db Ilmanpaine, lämpötila, ilman suhteellinen kosteus % 1022 hpa 18 C 67 % Mittauskertojen määrä vaikuttaa merkittävästi epävarmuuteen Pilvisyys Pilvistä 2/8 Mittauspiste kartalla TUULIRUUSU (suuntajakauma) Merkittävin melulähde, tutkittavan äänen tulosuunta tutkittavan äänen tulosuunta 14:27:32 WNW W NW -,0 db taustamelu vähennys (tehty terssianalyysin perusteella) N NNW 0 NNE NE 4,2 m/s ENE E WSW ESE SW SE SSW S SSE TERSSIANALYYSI min 2531,55k6,3k Panoraamakuva etelä lounaaseen 65 Kokonaismelun mittausaika (s) 55 LIN painottamaton A-suodatettu 30 kokonaismelu , k 1,25k 1,6k 2k 2,5k 3,15k 4k 5k 6,3k 8k 10k 12,5k 16k k LIN painottamaton A-suodatettu kokonaismelu IMISSIOMITTAUS Keskiäänitason LAeq ja LAFMax-tason vaihtelu mittauksen aikana ETELÄTUULI 3 m/s Sarja2 Sarja1 Sarja : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : : :27 LENTO- KONE Impulssimaisuus MELUNTUOTTOVIITTEET: M= Murskaus käynnissä, K= Pyöräkuormaaja käynnissä, T=Tehdas käynnissä Muut huomiot:

22 IMISSIOMITTAUS Meluselvitys 19me LIITE 1 - Mittauspiste I3 Murskaus (Lemminkäinen) SEIS ja Tehdas käynnissä PAIKANNUS JA MITTAUSAJANKOHTA MELUNÄYTESARJAN EDUSTAVUUS JA KOOSTE HAVAINNOISTA MITTAUSPAIKALLA Lähin osoite (MML) Nikolsbergantie 34, Sipoo Tehtaan Kuulamylly j0, siilopuhallin J6, Kaivospuhalin käy, tehtaan murskaus ei käynnissä Pvm, aloitus- ja lopetusaika ::36 14:54:56 Tuotteen kaataminen pyöräkuormaajan kauhasta varastokasoihin kuuluu hetkittäin sekä kuormaajan peruutusmerkkiääni ETRS-TM35FIN -tasokoordinaatit N: E: Murskauksen voi erottaa muusta melusta hyvin vaimeana. Tehdasrakennukset vaimentavat murskausmelua. Lintujen ääniä. Etäisyys melulähteisiin (MML) 3 m Pyöräkuormaajan kauhan ääni kuuluu kun se liukuu asfaltin pintaa vasten satama-alueella. Mikrofonin korkeus maanpinnasta 1,8 m Tuulen suunta liki suoraan melulähteistä kuuntelupisteeseen. Tuulennopeus alle 5 m/s Kokonaismittausaika h:mm:ss 0:14:23 MELUMITTAUS- JA ANALYYSITULOKSET (LAeq ja LAFMax) LAeq (ohjearvoon verrattava) 47 db Tulos edustaa tehtaan melua + lentomelu, (Pelkän tehtaan melu vaihetelee myötätuuliolosuhteissa dba) LAeq (Taustamelu äänitteeltä) -13 db 14 min LAeq (äänitteeltä) 46,8 db 14 min LAeq (imp. Korj. osanäytteisiin) 46,8 db 14 min Melun imp. korjaus perustuen 5 s osa-altistusnäytteisiin korjaus + 0,0 db LAeq (imp. Korj. kokojaksolle) 46,8 db 14 min Melun impulssimaisuuskorjaus koko jaksolle + 5 db Ympäristöministeriön ohjeistuksen mukaan (LAIMax-LASMax) LAeq (raakatulos) 46,8 db 14 min LAFMax (äänekkyyden maksimi) 63 db Melun kapeakaistaisuus (perustuen terssianalyysiin) 25 MELUMITTARIN Brüel & Kjær type 2238 ASETUKSET ÄÄNITYSLAITTEISTO JA ASETUKSET (Melumittari Brüel & Kjær 2238 mediator ja YMEC DSSF3) Mittausalue db Äänitteiden lukumäärä / äänitysaika sekunteina 1 kpl 865 äänitysaika (s) Tallennus/integrointiväli (s) 5 Äänitysformaatti / Melun analysoinnissa käytetty ohjelma Wave (PCM) khz/16 bit / YMEC DSSF3 Realtime Analyzer Äänitteen ja melumittarin kalibrointi B&K4231 vakioäänilähde 94,0 db ±0,2 db Signaalitie melun äänityksessä / toisto B&K 2238 Aux1 ZOOM H2 / Nuendo 4.0 IONIX U22 Kalibrointi pvm: ennen ja jälkeen mittausksen Dokumentointitunnus B&K F139 A012 KOKONAISEPÄVARMUUS MITTAUSOHJEEN 1995 MUKAAN SÄÄOLOSUHTEET (Oma sääasema tehdasalueen rannan tuntumassa) Huomioitu, sääolosuhteiden hajonta, muutokset emissiossa, mittausetäisyys, Tuulennopeus keskimäärin 3,5 m/s mittauskerrat sekä melumittarin virhe tarkuusluokssa 1. impulssimelulle Tuulen suunta Etelä-Luode (enimmäkseen etelän ja luoteen välistä) Kokonaisepävarmuus 5 db Ilmanpaine, lämpötila, ilman suhteellinen kosteus % 1022 hpa 17 C 75 % Mittauskertojen määrä vaikuttaa merkittävästi epävarmuuteen Pilvisyys Pilvistä 2/8 Mittauspiste kartalla TUULIRUUSU (suuntajakauma) Merkittävin melulähde, tutkittavan äänen tulosuunta tutkittavan äänen tulosuunta 14:54:56 WNW W NW -,0 db taustamelu vähennys (tehty terssianalyysin perusteella) N NNW 0 NNE NE 3,5 m/s ENE E WSW ESE SW SE SSW S SSE TERSSIANALYYSI min 25 Panoraamakuva etelä lounaaseen 65 Kokonaismelun mittausaika (s) 55 LIN painottamaton A-suodatettu 30 kokonaismelu , k 1,25k 1,6k 2k 2,5k 3,15k 4k 5k 6,3k 8k 10k 12,5k 16k k LIN painottamaton A-suodatettu kokonaismelu IMISSIOMITTAUS Keskiäänitason LAeq ja LAFMax-tason vaihtelu mittauksen aikana : : :41 Tuuli suoraan tehtaalta kuuntelupisteeseen 3 m/s : : : : : : : : : :43 LENTO- KONE : : : : :44 LENTOKONE : : : : : : : : : : : : : : : : : : :49 LENTO- KONE : : : : Sarja2 Sarja1 Sarja : : : :51 LENTO- KONE : : : :52 Tuuli suoraan tehtaalta kuuntelupisteeseen 3 m/s : : : : : : : : : Impulssimaisuus MELUNTUOTTOVIITTEET: T=Tehdas käynnissä, L= Lentomelua Muut huomiot:
