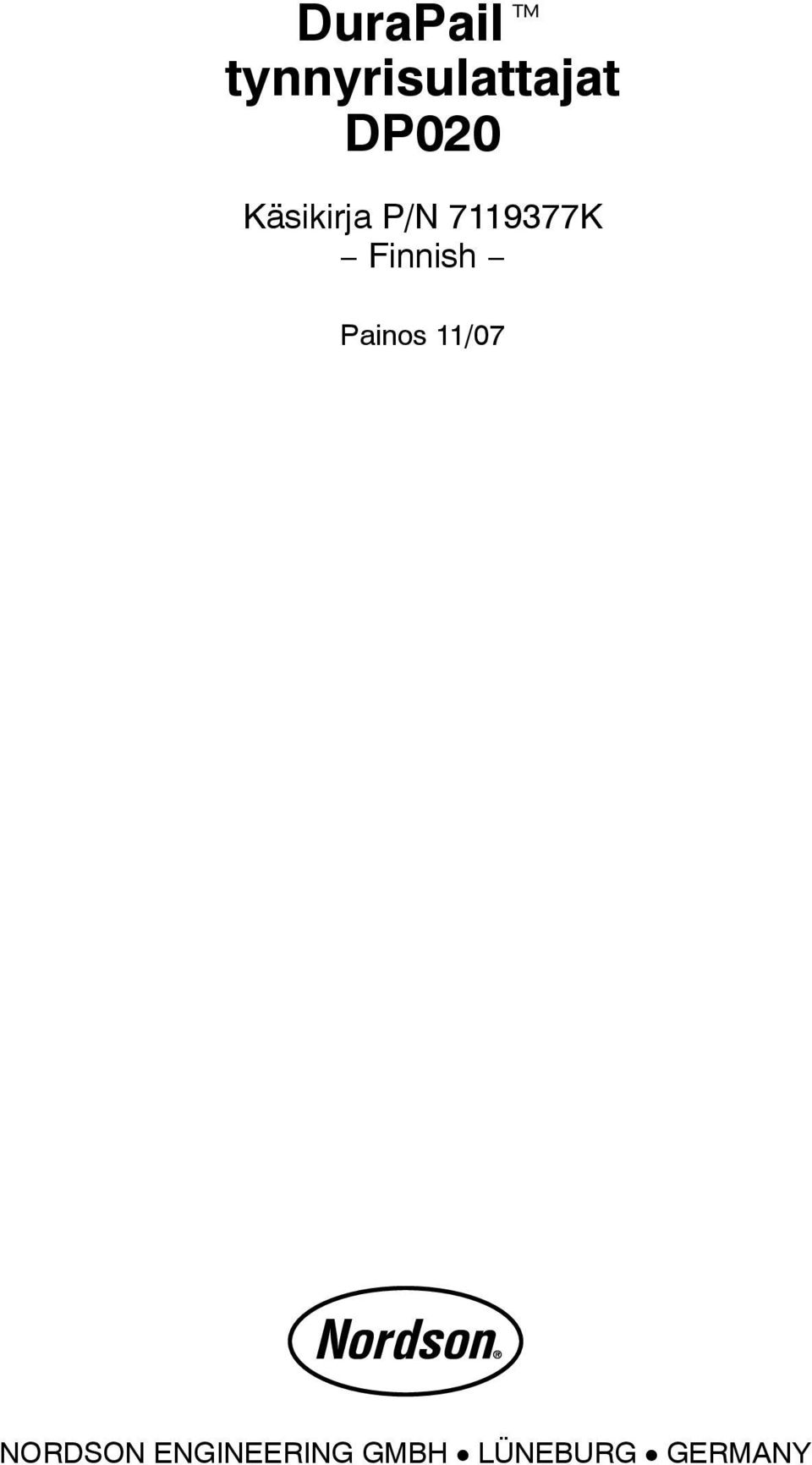

1 DuraPail tynnyrisulattajat Käsikirja Finnish Painos 11/07 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

2 Huomaa Tämä dokumentti soveltuu koko sarjaan. Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 2003 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallista lupaa kielletty. Nordson pidättää itsellään muutosoikeudet ilman ennakkoilmoitusta Kaikki oikeudet pidätetään. Tavaramerkit AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, Color-on-Demand, ColorMax, Control Coat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, HDLV, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Printplus, ProBlue, Prodigy, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, Ultra, Ultrasaver, UniScan, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, BetterBook, Blue Series, Bowtie, Bravura, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Classic IX, Controlled Fiberization, Control Weave, CPX, CScan, Cyclo-Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, E-Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Emerald, Equi=Bead, ESP, Exchange Plus, FillEasy, Fill Sentry, FluxPlus, G-Net, G-Site, Get Green With Blue, Gluie, GreenUV, idry, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Lean Cell, Maxima, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, Multifil, Myritex, OptiStroke, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, Pinnacle, PluraMix, Powder Pilot, Powercure, Precise Coat, Primarc, Process Sentry, Pulse Spray, PurTech, Quad Cure, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Signature, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, TinyCure, Trade Plus, UltraMax, Ultrasmart, Universal, ValueMate, Viper, Vista, VersaDrum, VersaPail, WebCure, 2 Rings (Design) ovat Nordson Corporationin tavaramerkkejä. Tässä asiakirjassa mainitut tavaranimikkeet ja tavaramerkit voivat olla tuotemerkkejä jotka, kolmansien osapuolien käyttäessä omiin tarkoituksiinsa, saattavat loukata omistajan oikeuksia.

3 Sisällysluettelo I Sisällysluettelo Nordson International O-1 Europe O-1 Distributors in Eastern & Southern Europe O-1 Outside Europe / Hors d Europe / Fuera de Europa O-2 Africa / Middle East O-2 Asia / Australia / Latin America O-2 Japan O-2 North America O-2 Turvaohjeet Turvallisuussymbolit Laitteen omistajan velvollisuudet Tiedot turvallisuudesta Ohjeet, vaatimukset ja standardit Käyttäjien perehdyttäminen Alalla sovellettavat turvallisuusmenettelyt Laitteen aiottu käyttö Ohjeet ja turvallisuusviestit Asennusmenettelyt Käyttömenettelyt Ylläpito- ja korjausmenettelyt Tietoja laitteen turvallisuudesta Laitteen sammutus Järjestelmän hydraulisen paineen poisto Järjestelmän jännitteen katkaisu Pistoolien toiminnan estäminen Yleiset turvallisuusvaroitukset Muut varotoimenpiteet Ensiapu

4 II Sisällysluettelo Johdanto Aiottu käyttö Aiotun vastainen käyttö esimerkkejä Käyttöalue Jäljelle jäävät riskit Termi(e)n määritelmä Huomautus koskien käsikirjaa Seloste Yleiskuvaus Kuumennuspainimen nostaminen ja laskeminen Ilman poisto tynnyristä Ilman täyttö tynnyriin Sulatusprosessi ja materiaalivirta Käyttötilat Normaalitila Valmiustila Asetus Vika Lämmitys ja lämpötilan ohjaus Alilämpötilalukitus Alilämpötilan ilmaisu Ylilämpötilan ilmaisu / pysäytys Valmiustila Kuumennuspainin Sulatuslevyt Poistokupu (lisätarvike) Merkkivalopylväs (lisätarvike) Tyyppikilpi Sähkökaappi Painike Kahden käden ohjaus ja valitsin Painimen nosto/lasku Ohjauspaneeli Pääkytkin Suodatintuuletin Oven lukitus Ohjauspaneeli

5 Sisällysluettelo III Asennus Pakkauksesta purkaminen Nosto (pakkauksesta purkamattoman laitteen) Nostaminen nosturilla Kuljetus Varastointi Järjestelmän asennus Materiaalihöyryjen poistaminen Sähköliitännät Huomioitavaa vikavirtasuojia käytettäessä Kaapelien sijoitus Verkkojännite Teholähde Ulkoiset ohjaus- ja kytkentäpiirit Letkuliitännät Lisäletkuliitännät Letkujen asennus Kaksi kiintoavainta Liittäminen Irrottaminen Paineen vapauttaminen Paineilman kytkeminen ja säätäminen Paineilmasylinterin työpaine Paineilma tynnyrin ilmansyöttöä varten Järjestelmän mukauttaminen käytettävälle tynnyrille Kuumennuspainimen nostonopeuden rajoittaminen Kuumennuspainimen liikkeen alarajan asettaminen Nimellisnopeus ja tuottomäärä Yliliikeaika, kun Tynnyri tyhjä Yliliikeajan asettaminen Järjestelmän tuloliitäntöjen asennus Tuloliitännän asettaminen Järjestelmän lähtöliitäntöjen asennus Lähtöliitännän asettaminen Tietoliikenteen asettaminen Tynnyrisulattajan asetukset Pika-asetus Toimintaparametrit Toimintaparametrien valinta Toimintaparametrien lukeminen tai muokkaaminen Kuumennuspainimen, letkujen ja pistoolien nimellislämpötila Asetusten tallentaminen ja palautus Parametrien ja nimellislämpötilojen muutosten katselu Lisätarvikkeet Merkkivalopylväs Sarjan asennus Poistokupu Pyörät Ajastinrele Yliliikeaika Ajastinreleen asennus Alkuasetukset Järjestelmän irrotus Järjestelmän hävittäminen

6 IV Sisällysluettelo Käyttö Alkuasetukset Lämmitettävät osat Pumppu Tynnyrisulattajan käynnistys Järjestelmän käynnistys Järjestelmän valvonta Varmista, että järjestelmä toimii oikein LED Tynnyri tyhjä Osien lämpötilojen valvonta Osien lämpötilojen tarkastaminen normaalitilan avulla Osan lämpötilan tarkastus käsiohjatusti Vikojen tarkkailu Viat F1, F2 ja F Vika F Järjestelmän nollaaminen Vikaloki Esimerkkejä vikalokista Huoltovälin tarkkailu Huolto-LEDin nollaaminen Osien lämpötilojen säätö Suositeltavat lämpötilat Nimellislämpötilan säätö globaalilla menetelmällä Nimellislämpötilan säätö globaalisti osaryhmittäin Nimellislämpötilan säätö osakohtaisesti Salasanan antaminen Salasanan antaminen Toimintopainikkeet Heater (lämmitin) -painike Pump (pumppu) -painike Setup (asetus) -painike Seven-day Clock (7-päiväinen kello) -painike Standby (valmiustila) -painike Tynnyrin asennus ja vaihto Kuumennuspainimen nostaminen Kuumennuspainimen laskeminen Periaatekaaviot Kuumennuspainimen nostaminen/laskeminen Moottorin salliminen Valitsin Painimen nosto/lasku Järjestelmän kytkeminen päälle/pois Päivittäinen käynnistys Päivittäinen sammutus Hätäpysäytys Asetuspöytäkirja Asetuspöytäkirja - Varakopio

7 Sisällysluettelo V Ylläpito Palovamman vaara Paineen vapauttaminen Tärkeää puhdistusaineita käytettäessä Käyttöaineet Ennaltaehkäisevä ylläpito Ulkoinen puhdistus Silmämääräinen tarkastus ulkoisten vaurioitten osalta Sulatemateriaalityypin vaihtaminen Huuhteleminen puhdistusaineella Sulatuslevyn puhdistus Tuuletin ja ilmansuodatin Ylipaineventtiili Männän aktivointi Pumppu Vuotojen tarkastus Läpivientipultin kiristäminen Kiinnitysruuvien kiristäminen Moottori / vaihde Voiteluaineen vaihto Voiteluaineen valinta Paineilman suodatin Kondenssiveden tyhjentäminen Suodatinelementin puhdistus Paineenrajoitusventtiili Toiminnan tarkastus Paineenrajoitusventtiili Tynnyrin ilmansyöttö Paineenrajoitusventtiili paineilmaliitännässä Puhdistus Ylläpitopöytäkirja Vianetsintä Joitakin vihjeitä Merkkivalopylväs Vianetsintätaulukot Vikakoodit Järjestelmä ei toimi Yksi kanava (lämmitysvyöhyke) ei lämpene Ohjauspaneeli ei toimi Ei sulatemateriaalia (moottori ei pyöri) Ei sulatemateriaalia (moottori pyörii) Liian vähän sulatemateriaalia Sulatemateriaalin paine liian korkea Sulatemateriaalin paine liian matala Muut Moottorin ohjaimen LEDit Korjaus Yleisiä huomautuksia Tiivisterenkaan vaihto O-renkaiden vaihto Sulatuslevyn termostaatin tunnistimen ja termostaatin vaihto Ohjauspaneelin vaihtaminen Huoltosarjan asennus Moottorin ohjaimen vaihtaminen Moottorin ohjaimen vakio I/O -moduulin vaihto

8 VI Sisällysluettelo Osat Kuvallisten osaluettelojen käyttö Kiinnittimet Komponenttien merkintä Tekninen erittely Yleistiedot Sähköiset tiedot Moottorit / nopeudet Tuotto Lämpötilat ja termostaatit Materiaalin paineet Mitat Paino Ilmankulutus Poistokupu (lisätarvike) Yleiset levitysmateriaalien käsittelyohjeet A-1 Käsitteen määritys A-1 Valmistajan ohjeet A-1 Vastuu A-1 Palovamman vaara A-2 Höyryt ja kaasut A-2 Alustamateriaali A-2 Käsittelylämpötila A-2 Toimintaparametrit B-1 Vakio B-2 Lämpötilan säätö B-7 Tuloliitäntöjen asetus B-10 Lähtöliitäntöjen asetus B-13 7-päiväinen kello B-14 Kellon asettaminen B-14 Esimerkki B-15 Esimerkki B-15 Esimerkki B-15 PID-valinta B-20 Sanasto C-1

9 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany All rights reserved NI_EN_M-0307

10 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_M 0307 All rights reserved

11 Turvaohjeet 1-1 Jakso 1 Turvaohjeet Tämä jakso on luettava ennen laitteen käyttöä. Tämä jakso sisältää suosituksia ja käytäntöjä, jotka koskevat tämän käsikirjan käsittelemän tuotteen (jäljempänä laite ) turvallista asennusta, käyttöä ja ylläpitoa (jäljempänä käyttö ). Lisätietoja turvallisuudesta annetaan tehtäkohtaisten turvallisuusohjeiden muodossa kautta tämän käsikirjan. VAROITUS: Tässä käsikirjassa annettujen turvallisuusohjeiden, suositusten ja työsuojeluohjeiden noudattamatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laite- tai omaisuusvahinkoja. Turvallisuussymbolit Seuraavia turvallisuussymboleja ja huomiosanoja käytetään kautta tämän käsikirjan varoittamaan lukijaa henkilövahingon vaarasta tai ilmaisemaan tilanteet, jotka voivat johtaa laite- tai omaisuusvahinkoihin. Kaikkia huomiosanoilla merkittyjä turvallisuusohjeita on ehdottomasti noudatettava. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena vakava loukkaantuminen tai hengenvaara. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena lievä tai keskivakava loukkaantuminen. VAROITUS: (Käytettynä ilman turvallisuussymbolia) Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena laite- tai omaisuusvahinkoja Nordson Corporation A1FI 01 [XX SAFE] 10

12 1-2 Turvaohjeet Laitteen omistajan velvollisuudet Laitteen omistajat ovat velvollisia ylläpitämään turvallisuusohjeistusta, varmistamaan että kaikkia laitteen käyttöä koskevia ohjeita ja viranomaismääräyksiä noudatetaan, sekä perehdyttämään kaikki laitteen potentiaaliset käyttäjät tehtäviinsä. Tiedot turvallisuudesta Tutki ja omaksu kaikki turvallisutta koskevat tietolähteet, mukaan lukien omistajakohtaiset turvallisuusmenettelyt, alan hyväksytyt käytännöt, viranomaismääräykset, sulatemateriaalin valmistajan ilmoittamat tuotetiedot sekä tämä käsikirja. Turvallisuutta koskevat tiedot on annettava laitteen käyttäjien ulottuville viranomaismääräysten mukaisella tavalla. Lisätietoja antavat turvallisuusasioita käsittelevät viranomaiset. Kaikki turvallisuuteen liittyvät tiedot, mukaan lukien laitteisiin kiinnitetyt turvallisuustarrat, on pidettävä aina lukukelpoisessa kunnossa. Ohjeet, vaatimukset ja standardit Varmista, että laitetta käytetään tämän käsikirjan, käyttöä säätelevien lakien ja määräysten sekä alan hyväksyttyjen käytäntöjen mukaisella tavalla. Hanki tarvittaessa organisaatiosi suunnittelu- tai turvallisuusosaston tai vastaavan tahon hyväksyntä ennen laitteen asennusta ja käyttöönottoa. Hanki asianmukaiset pelastus- ja ensiapuvälineet. Tee turvallisuustarkastuksia, joilla varmistetaan vaadittujen menettelyjen noudattaminen. Arvioi turvallisuuskäytännöt ja -menettelyt uudelleen aina kun prosessiin tai laitteisiin tehdään muutoksia. A1FI 01 [XX SAFE] Nordson Corporation

13 Turvaohjeet 1-3 Käyttäjien perehdyttäminen Laitteen omistajat ovat velvollisia varmistamaan, että käyttäjät: Saavat asianmukaisen koulutuksen työtehtäviinsä viranomaismääräysten ja alan hyväksyttyjen käytäntöjen mukaisella tavalla Tuntevat laitteen omistajan turvallisuus- ja tapaturmantorjuntakäytännöt ja -menettelyt Saavat laite- ja tehtäväkohtaisen koulutuksen pätevältä henkilöltä HUOMAA: Nordson voi tarjota laitekohtaista asennus-, käyttö- ja ylläpitokoulutusta. Lisätietoa saat Nordsonin edustajilta Omaavat teollisuuden ja erikoisalan vaatiman ammattitaidon sekä riittävän kokemuksen työtehtäviinsä Ovat fyysisesti kykeneviä suoriutumaan työtehtävistään eivätkä ole minkään henkistä tai ruumiillista suorituskykyä heikentävän aineen vaikutuksen alaisia 2006 Nordson Corporation A1FI 01 [XX SAFE] 10

14 1-4 Turvaohjeet Alalla sovellettavat turvallisuusmenettelyt Seuraavat turvallisuuteen liittyvät menettelyt koskevat laitteen käyttöä tässä käsikirjassa kuvattavalla tavalla. Annetut tiedot eivät ole kaikenkattavia turvallisuusmenettelyjä, vaan edustavat alan hyväksyttyjä turvallisuuskäytäntöjä vastaavissa sovelluksissa ilmeviä riskejä vastaan. Laitteen aiottu käyttö Laitetta saa käyttää vain tässä käsikirjassa kuvattuun tarkoitukseen ja ilmoitettujen raja-arvojen puitteissa. Laitteisiin ei saa tehdä muutoksia. Yhteensopimattomia materiaaleja tai hyväksymättömiä oheislaitteita ei saa käyttää. Ota yhteys Nordsonin edustajaan, jos tarvitset lisätietoja materiaalien yhteensopivuudesta tai muiden kuin standardimallisten oheislaitteiden käytöstä. Ohjeet ja turvallisuusviestit Lue ja noudata tässä käsikirjassa sekä muussa kirjallisessa materiaalissa annettuja ohjeita. Tutustu laitteisiin kiinnitettyjen turvaohjetarrojen ja -lipukkeiden sijaintiin ja merkitykseen. Katso kohtaa Turvaohjetarrat ja -lipukkeet tämän jakson lopussa. Jos olet epävarma laitteen käytöstä, kysy lisäohjeita Nordsonin edustajalta. A1FI 01 [XX SAFE] Nordson Corporation

15 Turvaohjeet 1-5 Asennusmenettelyt Laite on asennettava tämän käsikirjan ohjeiden sekä oheislaitteiden käsikirjoissa annettujen ohjeiden mukaisesti. Varmista, että laite sopii teknisiltä arvoiltaan tulevaan käyttöympäristöönsä ja etteivät sulatemateriaalin käsittelyominaisuudet aiheuta vaarallisen ympäristön muodostumista. Katso lisätietoja sulatemateriaalin käyttöturvallisuustiedotteesta (MSDS). Jos vaadittu asennuskokoonpano ei ole asennusohjeiden mukainen, kysy lisäohjeita Nordsonin edustajalta. Sijoita laite käytön kannalta turvallisesti. Noudata etäisyysvaatimuksia laitteen ja muiden kohteiden välillä. Asenna virransyöttöihin lukittavat erotuskytkimet, jotta laite ja itsenäisesti jännitteen saavat oheislaitteet pystytään erottamaan jännitelähteistä. Maadoita kaikki laitteet huolellisesti. Kysy mahdolliset erityisvaatimukset rakennusmääräyksistä vastaavalta laitokselta. Varmista, että laitteet suojataan oikeantyyppisillä ja oikean kokoisilla sulakkeilla. Kysy lisätietoja sovellettavista vaatimuksista asennusmääräyksiä tai -tarkastuksia käsittelevältä viranomaiselta. Käyttömenettelyt Tutustu kaikkien turvalaitteiden ja merkkivalojen sijaintiin ja toimintaan. Varmista, että laitteet, mukaan lukien kaikki turvalaitteet (suojat, lukitukset jne.), ovat hyvässä toimintakunnossa ja vaadittavat ympäristöolosuhteet ovat olemassa. Työtehtävissä on käytettävä niiden edellyttämiä henkilökohtaisia suojaimia (PPE). Katso lisätietoja tarvittavista suojaimista kappaleesta Tietoja laitteen turvallisuudesta tai sulatemateriaalin valmistajan ohjeista sekä käyttöturvallisuustiedotteesta. Älä käytä laitetta, jos siinä on toimintahäiriö tai siinä ilmenee merkkejä mahdollisesta toimintahäiriöstä Nordson Corporation A1FI 01 [XX SAFE] 10

16 1-6 Turvaohjeet Ylläpito- ja korjausmenettelyt Suorita määräaikaiset huoltotoimenpiteet tässä käsikirjassa kuvattavin väliajoin. Vapauta hydraulinen ja pneumaattinen paine järjestelmästä aina ennen huoltotöitä. Kytke laite ja kaikki oheislaitteet jännittettömiksi aina ennen huoltotöitä. Käytä vain uusia tai tehdaskunnostettuja varaosia. Valmistajan ohjeet sekä puhdistusaineiden mukana tuleva käyttöturvallisuustiedote (MSDS) on luettava ja niitä on noudatettava. HUOMAA: Nordsonin myymien puhdistusaineiden käyttöturvallisuustiedotteet ovat saatavana osoitteesta tai soittamalla Nordsonin edustajalle. Varmista kaikkien turvalaitteiden oikea toiminta ennen laitteen käyttöönottoa huollon jälkeen. Puhdistusaineiden jäänteet ja muut prosessista jäävät jätemateriaalit on hävitettävä viranomaismääräysten mukaisella tavalla. Katso lisätietoja käyttöturvallisuustiedotteesta tai ota yhteys asiaa käsittelevään viranomaiseen. Pidä laitteen turvaohjetarrat puhtaina. Vaihda kuluneet tai vaurioituneet tarrat. A1FI 01 [XX SAFE] Nordson Corporation

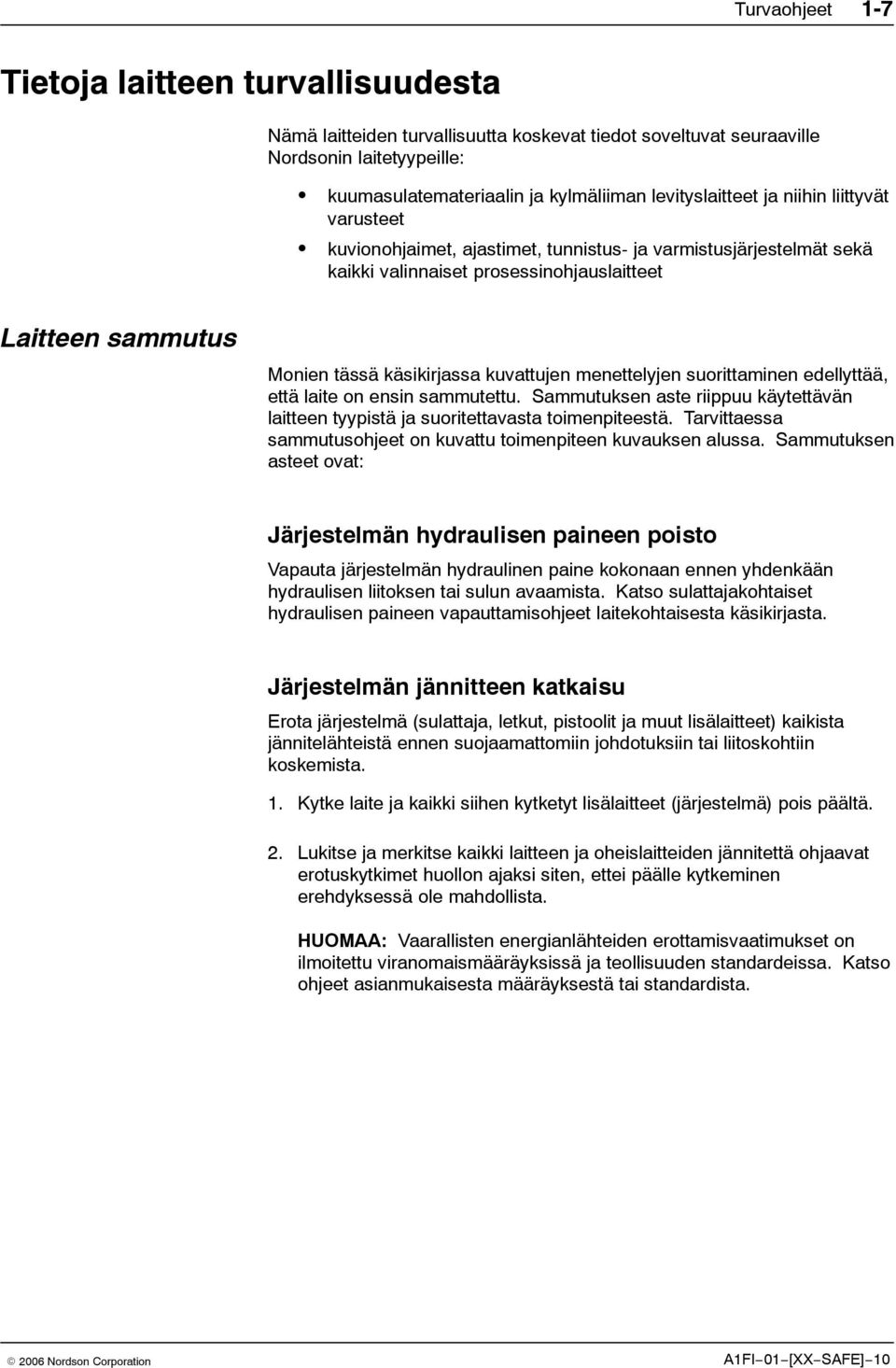

17 Turvaohjeet 1-7 Tietoja laitteen turvallisuudesta Nämä laitteiden turvallisuutta koskevat tiedot soveltuvat seuraaville Nordsonin laitetyypeille: kuumasulatemateriaalin ja kylmäliiman levityslaitteet ja niihin liittyvät varusteet kuvionohjaimet, ajastimet, tunnistus- ja varmistusjärjestelmät sekä kaikki valinnaiset prosessinohjauslaitteet Laitteen sammutus Monien tässä käsikirjassa kuvattujen menettelyjen suorittaminen edellyttää, että laite on ensin sammutettu. Sammutuksen aste riippuu käytettävän laitteen tyypistä ja suoritettavasta toimenpiteestä. Tarvittaessa sammutusohjeet on kuvattu toimenpiteen kuvauksen alussa. Sammutuksen asteet ovat: Järjestelmän hydraulisen paineen poisto Vapauta järjestelmän hydraulinen paine kokonaan ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Katso sulattajakohtaiset hydraulisen paineen vapauttamisohjeet laitekohtaisesta käsikirjasta. Järjestelmän jännitteen katkaisu Erota järjestelmä (sulattaja, letkut, pistoolit ja muut lisälaitteet) kaikista jännitelähteistä ennen suojaamattomiin johdotuksiin tai liitoskohtiin koskemista. 1. Kytke laite ja kaikki siihen kytketyt lisälaitteet (järjestelmä) pois päältä. 2. Lukitse ja merkitse kaikki laitteen ja oheislaitteiden jännitettä ohjaavat erotuskytkimet huollon ajaksi siten, ettei päälle kytkeminen erehdyksessä ole mahdollista. HUOMAA: Vaarallisten energianlähteiden erottamisvaatimukset on ilmoitettu viranomaismääräyksissä ja teollisuuden standardeissa. Katso ohjeet asianmukaisesta määräyksestä tai standardista Nordson Corporation A1FI 01 [XX SAFE] 10

18 1-8 Turvaohjeet Pistoolien toiminnan estäminen Kaikki sähköiset ja mekaaniset laitteet, jotka tuottavat laukaisusignaalin pistooleille, pistoolien magneettiventtiileille tai sulattajan pumpulle, on tehtävä toimimattomiksi ennen paineistettuun järjestelmään kytkettynä olevalle pistoolille suoritettavia töitä. 1. Sammuta tai kytke irti pistoolin laukaisulaite (kuvionohjain, ajastin, PLC tms.). 2. Irrota tulosignaalijohdotus pistoolin magneettiventtiilistä (-venttiileistä). 3. Alenna pistoolien magneettiventtiilien ilmanpaine nollaan ja vapauta jäännöspaine säätimen ja pistoolin väliltä. A1FI 01 [XX SAFE] Nordson Corporation

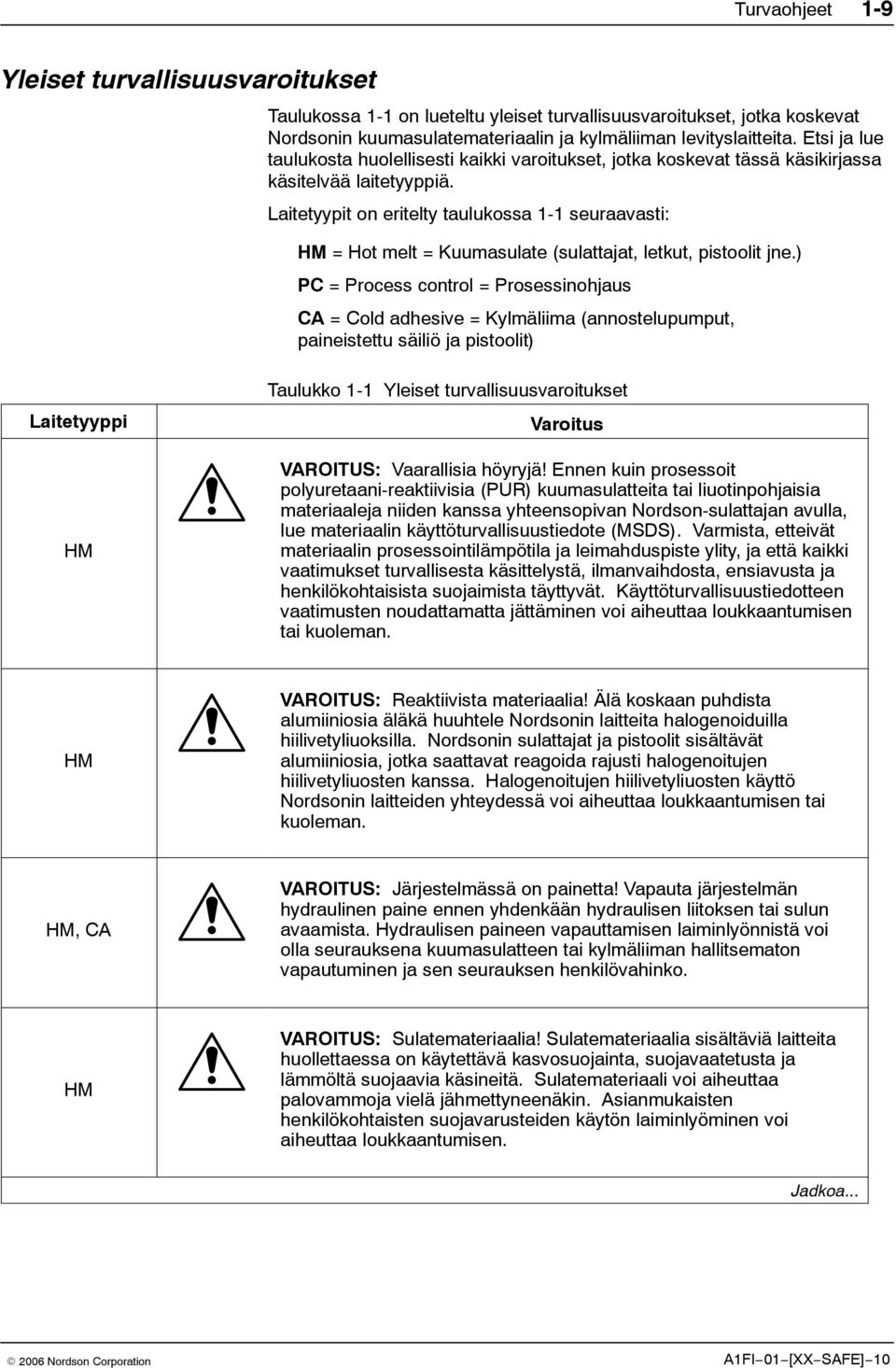

19 Turvaohjeet 1-9 Yleiset turvallisuusvaroitukset Taulukossa 1-1 on lueteltu yleiset turvallisuusvaroitukset, jotka koskevat Nordsonin kuumasulatemateriaalin ja kylmäliiman levityslaitteita. Etsi ja lue taulukosta huolellisesti kaikki varoitukset, jotka koskevat tässä käsikirjassa käsitelvää laitetyyppiä. Laitetyypit on eritelty taulukossa 1-1 seuraavasti: HM = Hot melt = Kuumasulate (sulattajat, letkut, pistoolit jne.) PC = Process control = Prosessinohjaus CA = Cold adhesive = Kylmäliima (annostelupumput, paineistettu säiliö ja pistoolit) Laitetyyppi HM Taulukko 1-1 Yleiset turvallisuusvaroitukset Varoitus VAROITUS: Vaarallisia höyryjä! Ennen kuin prosessoit polyuretaani-reaktiivisia (PUR) kuumasulatteita tai liuotinpohjaisia materiaaleja niiden kanssa yhteensopivan Nordson-sulattajan avulla, lue materiaalin käyttöturvallisuustiedote (MSDS). Varmista, etteivät materiaalin prosessointilämpötila ja leimahduspiste ylity, ja että kaikki vaatimukset turvallisesta käsittelystä, ilmanvaihdosta, ensiavusta ja henkilökohtaisista suojaimista täyttyvät. Käyttöturvallisuustiedotteen vaatimusten noudattamatta jättäminen voi aiheuttaa loukkaantumisen tai kuoleman. HM VAROITUS: Reaktiivista materiaalia! Älä koskaan puhdista alumiiniosia äläkä huuhtele Nordsonin laitteita halogenoiduilla hiilivetyliuoksilla. Nordsonin sulattajat ja pistoolit sisältävät alumiiniosia, jotka saattavat reagoida rajusti halogenoitujen hiilivetyliuosten kanssa. Halogenoitujen hiilivetyliuosten käyttö Nordsonin laitteiden yhteydessä voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA VAROITUS: Järjestelmässä on painetta! Vapauta järjestelmän hydraulinen paine ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Hydraulisen paineen vapauttamisen laiminlyönnistä voi olla seurauksena kuumasulatteen tai kylmäliiman hallitsematon vapautuminen ja sen seurauksen henkilövahinko. HM VAROITUS: Sulatemateriaalia! Sulatemateriaalia sisältäviä laitteita huollettaessa on käytettävä kasvosuojainta, suojavaatetusta ja lämmöltä suojaavia käsineitä. Sulatemateriaali voi aiheuttaa palovammoja vielä jähmettyneenäkin. Asianmukaisten henkilökohtaisten suojavarusteiden käytön laiminlyöminen voi aiheuttaa loukkaantumisen. Jadkoa Nordson Corporation A1FI 01 [XX SAFE] 10

20 1-10 Turvaohjeet Yleiset turvallisuusvaroitukset (jatkoa) Taulukko 1-1 Yleiset turvallisuusvaroitukset (jatkoa) Laitetyyppi HM, PC Varoitus VAROITUS: Laite käynnistyy automaattisesti! Automaattisten kuumasulatepistoolien ohjaamiseen käytetään etälaukaisulaitteita. Ennen toiminnassa olevalle pistoolille tai sen lähellä suoritettavia töitä on estettävä pistoolin laukaisulaitteen toiminta ja katkaistava ilmansyöttö pistoolin magneettiventtiil(e)ille. Pistoolin laukaisulaitteen toiminnan estämisen ja magneettiventtiili(e)n ilmansyötön katkaisun laiminlyönnistä voi olla seurauksena loukkaantuminen. HM, CA, PC VAROITUS: Sähköiskuvaara! Vaikka laite on kytketty pois päältä ja erotettu sähköisesti erotuskytkimellä, se voi silti olla kytkettynä jännitteisiin oheislaitteisiin. Kytke laite ja kaikki oheislaitteet pois päältä ja erota ne sähköisesti aina ennen huoltotöitä. Oheislaitteiden jännitteen asianmukaisen katkaisun laiminlyöminen ennen huoltotöitä voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA, PC VAROITUS: Tulipalo- tai räjähdysvaara! Nordsonin sulatemateriaalilaitteita ei ole suunniteltu räjähdysvaaralliseen ympäristöön eikä niitä saa käyttää sellaisten liuotinpohjaisten liimojen kanssa, jotka saattavat prosessin aikana kehittää räjähdysvaarallisen ympäristön. Katso liiman prosessiominaisuudet ja -rajoitukset sen käyttöturvallisuustiedotteesta. Ei-yhteensopivien liuotinpohjaisten liimojen käyttö tai liuotinpohjaisten liimojen virheellinen prosessointi voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA, PC VAROITUS: Vain koulutettu ja kokenut henkilökunta saa käyttää tai huoltaa laitetta. Kouluttamattoman tai kokemattoman henkilöstön suorittama laitteen käyttö tai huolto voi aiheuttaa loukkaantumisen tai kuoleman joko käyttäjille itselleen tai ulkopuolisille henkilöille, ja laite saattaa vaurioitua. Jadkoa... A1FI 01 [XX SAFE] Nordson Corporation

21 Turvaohjeet 1-11 Laitetyyppi HM Varoitus VAROITUS: Kuumia pintoja! Vältä koskemasta pistoolien, letkujen ja sulattajan tiettyjen komponenttien kuumiin metallipintoihin. Jos kosketusta ei voida välttää, käytä lämmöltä suojaavia käsineitä ja suojavaatetusta kuumien osien lähellä työskennellessäsi. Kuumiin metalliosiin koskettaminen voi aiheuttaa loukkaantumisen. HM VAROITUS: Osa Nordsonin sulattajista on suunniteltu erityisesti polyuretaani-reaktiivisen (PUR) kuumasulatemateriaalin prosessointia varten. PUR-materiaalin prosessointi muulla kuin erityisesti sitä varten suunnitellulla laitteistolla voi aiheuttaa laitevaurion tai kuumasulatteen reaktion ennenaikaisen käynnistymisen. Kysy lisätietoja Nordsonin edustajalta, jos olet epävarma laitteen sopivuudesta PUR-materiaalin prosessointiin. HM, CA VAROITUS: Ennen puhdistus- tai huuhteluaineen käyttöä laitteessa tai sen yhteydessä, lue aina sen valmistajan ohjeet sekä aineen mukana toimitettu käyttöturvallisuustiedote (MSDS). Jotkut puhdistusaineet voivat reagoida odottamattomasti kuumasulatemateriaalin tai kylmäliiman kanssa, jolloin seurauksena on laitevaurio. HM VAROITUS: Nordsonin kuumasulatelaitteet on testattu tehtaalla Nordson Type R-nesteellä, joka sisältää polyesteri-adipaattiplastisointiainetta. Tietyt kuumasulatemateriaalit voivat reagoida Type R-nesteen kanssa ja muodostaa kiinteää kumimaista ainetta, joka voi tukkia laitteen. Varmista ennen laitteen käyttöä, että kuumasulatemateriaali on yhteensopivaa Type R-nesteen kanssa Nordson Corporation A1FI 01 [XX SAFE] 10

22 1-12 Turvaohjeet Muut varotoimenpiteet Älä käytä kuumasulatemateriaalijärjestelmän osien lämmittämiseen avotulta. Tarkasta korkeapaineletkut päivittäin liiallisen kuluneisuuden, vaurioiden ja vuotojen varalta. Älä koskaan suuntaa kädessä pidettävää pistoolia itseäsi tai muita kohti. Kiinnitä kädessä pidettävät pistoolit asianmukaisiin ripustuskohtiinsa. Ensiapu Jos sulatemateriaalia joutuu iholle: 1. ÄLÄ yritä poistaa sulaa sulatemateriaalia iholta. 2. Upota kohta heti puhtaaseen, kylmään veteen, kunnes sulatemateriaali jäähtyy. 3. ÄLÄ yritä poistaa jähmettynyttä sulatemateriaalia iholta. 4. Vakavissa palovammatapauksissa on hoidettava mahdollinen sokkitila. 5. Välitön lääkärihoito on tarpeen. Anna sulatemateriaalin käyttöturvallisuustiedote (MSDS) hoitohenkilöstölle. A1FI 01 [XX SAFE] Nordson Corporation

23 Johdanto 2-1 Jakso 2 Johdanto Aiottu käyttö DuraPail-sarjan tynnyrisulattajia jäljempänä käytetään myös termiä järjestelmä saa käyttää vain soveltuvien materiaalien sulattamiseen ja syöttämiseen. Pyydä epäselvissä tapauksissa hyväksyntä Nordsonilta. VAROITUS: Vain vaurioitumattomia ja sopivia tynnyreitä (katso jaksoa Tekninen erittely) saa käyttää. Kaikkea muuta käyttöä pidetään aiotun vastaisena. Nordson ei vastaa henkilövahingosta tai laitteistovaurioista, jotka johtuvat käyttötarkoituksen vastaisesta käytöstä. Käyttötarkoituksen mukainen käyttö sisältää Nordsonin turvaohjeiden huomioon ottamisen. Nordson suosittelee tarkkojen tietojen hankkimista käytettävistä materiaaleista. Aiotun vastainen käyttö esimerkkejä Laitetta ei saa käyttää seuraavissa olosuhteissa: Viallisena Sähkökaapin oven ollessa auki Räjähdysvaarallisessa ympäristössä Sopimattomien käyttö-/prosessimateriaalien kanssa Kun ylipaineventtiilit ja paineenrajoitusventtiilit eivät ole sinetöityjä Mikäli arvot kohdassa Tekninen erittely eivät ole yhdenmukaiset. Laitetta ei saa käyttää seuraavien materiaalien käsittelyyn: Räjähtävät ja tulenarat materiaalit Kuluttavat ja syövyttävät materiaalit Elintarvikkeet.

24 2-2 Johdanto Käyttöalue Järjestelmä on suunniteltu teollisuuskäyttöön. Teollisuudessa ja pienyrityksissä käytettäessä järjestelmä voi aiheuttaa häiriöitä sähkölaitteisiin, esim. radioihin. Jäljelle jäävät riskit Järjestelmän suunnittelussa on pyritty kaikin keinoin varmistamaan käyttöhenkilöstön suojelu mahdollisilta vaaratekijöiltä. Tiettyjä riskejä ei kuitenkaan voida välttää. Henkilökunnan tulee olla selvillä seuraavista riskeistä: Kuumasta materiaalista johtuva palovamman vaara Järjestelmän kuumien osien aiheuttama palovammariski. Palovammavaara virtaa johdettaessa ylläpito- ja korjaustyössä, jolloin laite on lämmitettävä. Palovammavaara liitettäessä ja poistettaessa lämmitettäviä letkuja. Materiaalihuurut voivat olla terveydelle haitallisia. Vältä niiden hengittämistä Kehon osien jääminen puristuksiin kuumennuspainimen ja tynnyrin väliin Ylipaineventtiiliin voi tulla toimintahäiriö kovettuneen tai hiiltyneen sulatemateriaalin takia. Termi(e)n määritelmä Ylipaineventtiiliä kutsutaan myös ohitukseksi ja ohitusventtiiliksi Nordsonin kirjallisuudessa. Huomautus koskien käsikirjaa Piirustusten positionumerot eivät vastaa teknisten piirustusten ja varaosalistojen positionumeroita. Katso erillistä dokumenttia Osaluettelo (Parts List).

25 Johdanto 2-3 Seloste Yleiskuvaus Kuva 2-1 Ohjauspuoli 1 Sähkökaappi 2 Asennuslevy Poistokupu (lisätarvike) 3 Ylipaineventtiili 4 Letkuliitännät 5 Kuumennuspainin 6 Tynnyrin ilmanpoistoventtiili 7 Ilmantäyttöliitäntä 8 Lähestymiskytkimen liitäntä Tynnyri tyhjä 9 Vipu Poista ilma tynnyristä 10 Pysäytin Ilmantäyttöliitäntä 11 Pyörät (lisätarvike) 12 Paineensäätöventtiili kondenssiveden erottimella 13 Paineensäädin Täytä ilmaa tynnyriin 14 Putki Täytä ilmaa tynnyriin 15 Tippakaukalo

26 2-4 Johdanto Kuva 2-2 Takaosa 1 Paineilmaliitäntä 2 Kaapeliläpivienti Teholähde 3 Lisäliitännät 4 Pumppu 5 Moottori 6 Letkuliitäntä 7 Liitäntä Käsipistooli 8 Merkkivalopylväs (lisätarvike)

27 Johdanto 2-5 Kuumennuspainimen nostaminen ja laskeminen Paineilmasylinterit nostavat ja laskevat kuumennuspaininta. Kun kuumennuspaininta lasketaan, se on turvallisuussyistä tehtävä kahden käden ohjauksella, kunnes kuumennuspainin on tynnyrin sisäpuolella. Paineenrajoitusventtiili rajoittaa paineilmasylinterien paineen arvoon 7,5 bar (0,75 MPa / 108,75 psi). Ilman poisto tynnyristä Jotta ilma pääsee poistumaan kuumennuspainimen laskeutuessa tynnyriin, tynnyrin ilmanpoistoventtiili (6, kuva 2-1) on avattava vivulla (9, kuva 2-1). Katso myös jaksoa Käyttö, Kuumennuspainimen laskeminen. Ilman täyttö tynnyriin Jotta tynnyriin ei muodostu alipainetta kuumennuspaininta nostettaessa, tynnyriin on syötettävä ilmaa. Katso myös jaksoa Käyttö, Kuumennuspainimen nostaminen. Paineenrajoitusventtiili rajoittaa tynnyrin paineen 1 baariin. Ilma Kuumennuspainin Kuumennuspainin Paineilma Tynnyri Tynnyri Kuva 2-3 Ilmanpoisto Ilmantäyttö

28 2-6 Johdanto Sulatusprosessi ja materiaalivirta Materiaali sulaa vain välittömästi sulatuslevyn alapuolella. Hammasratas- tai gerotor-pumppu syöttää sulaneen materiaalin letkuliitäntään. Sieltä se virtaa lämmitettävän letkun kautta pistooliin tai käsipistooliin, tai mahdollisesti sulattajaan, täyttäen kyseisen laitteen. Ylipaineventtiili rajoittaa pumpun materiaaliin kehittämän paineen ja pitää sen vakiona. Kuva 2-4 Käyttötilat DuraPail-sulattajat toimivat seuraavissa toimintatiloissa: Normaalitila Kun järjestelmä kytketään päälle ensimmäisen kerran, se on normaalitilassa. Normaalitilassa järjestelmä tarkastaa sulatuslevyn, letkujen ja pistoolien lämpötilat varmistaakseen, että ne ovat oikeilla lämpötila-alueilla. Valmiustila Sulatuslevyn, letkujen ja pistoolien lämpötilaa alennetaan normaalista toimintalämpötilasta (tästä eteenpäin käytetään nimitystä nimellislämpötila) tietyn astemäärän verran. Asetus Asetustilaa (konfigurointi) käytetään järjestelmän säätövaihtoehtojen ja ominaisuuksien ohjelmointiin sekä tallennettujen toimintatietojen tarkastamiseen. Järjestelmä on suojattu asiattomia asetusten muutoksia vastaan salasanalla. Vika Järjestelmä varoittaa käyttäjää vian ilmetessä esim. anturiyksikössä (RTD) tai jos lämpötila ei ole sallitulla alueella.

29 Johdanto 2-7 Lämmitys ja lämpötilan ohjaus Kuumennuspainin kuumennetaan valettujen lämmityselementtien avulla. Lämpötilat mitataan antureilla ja niitä ohjataan elektronisesti. Alilämpötilalukitus Alilämpötilalukitus estää järjestelmän käynnistymisen ennen kuin sulatemateriaalin lämpötila on ylittänyt nimellislämpötilan miinus alilämpötilan arvon. Laitteen alkukuumennuksessa lukitus kuitenkin vapautuu vasta kun todellinen lämpötila on 3 C alle nimellislämpötilan arvon. Alilämpötilan lukitus lukitsee moottorin, magneettiventtiilit ja joissakin tapauksissa muitakin kuumasulatemateriaalin annostelujärjestelmän komponentteja. Katso lukittavat osat kytkentäkaaviosta. Alilämpötilan ilmaisu Jos lämpötila käytön aikana laskee nimellislämpötilan miinus alilämpötilan arvon alapuolelle, relelähtö Yleishälytys vaihtaa tilaansa ja vika-led syttyy ohjauspaneelissa (katso kuva 2-9). Järjestelmä jatkaa toimintaansa viasta huolimatta. Ylilämpötilan ilmaisu / pysäytys Toisistaan riippumattomasti toimivat ylilämpötilapysäytysmekanismit suojaavat järjestelmää ja materiaalia ylikuumenemiselta. Ylilämpötilapysäytyksen yhteydessä lämmitin ja moottori kytketään pois päältä. Ylilämpötilan osoitus lämpötilansäätimen kautta: Kun nimellislämpötila plus ylilämpötilan arvo on saavutettu, relelähtö Yleishälytys vaihtaa tilaansa ja vika-led syttyy ohjauspaneelissa. Järjestelmä jatkaa toimintaansa tai pysyy toimintavalmiina viasta huolimatta. Ylilämpötilapysäytys lämpötilansäätimen ohjaamana: Lämpötilansäädin kytkee lämmittimen pois päältä, jos lämpötila on yli 30 C suurimman nimellislämpötilan yläpuolella. Ylilämpötilapysäytys termostaatin (termostaattien) avulla: Toimii hätäpysäytyksenä, jos lämpötilansäätimen suorittama ylilämpötilapysäytys ei toimi oikein. Katso pysäytysarvo jaksosta Tekninen erittely. VAROITUS: Jos ylilämpötilapysäytys laukeaa, asetuksissa on virhe tai järjestelmässä toimintahäiriö. Katkaise virta järjestelmästä ja pyydä valtuutettua huoltohenkilöstöä korjaamaan vika. Valmiustila Suojaa kuumasulatemateriaalia ja säästää energiaa tuotantokeskeytysten tai työskentelytaukojen aikana. Valmiustilan lämpötila ja aika ovat säädettävissä.

30 2-8 Johdanto Kuumennuspainin Kuumennuspainimen osat ovat kuumennuslevy, sulatuslevy ja tiivisterengas. HUOMAA: Ennen käyttöönottoa ja aina tynnyriä vaihdettaessa on poistettava karsta ja voideltava kuumennuspainimen tiivisterengas (katso voiteluaine jaksosta Tekninen erittely). Älä käytä teräviä työkaluja Kuva Kuumennuslevy (esimerkki) 2 Tiivisterengas 3 Sulatuslevy 4 Kuumennuspainin täydellisenä Sulatuslevyt Tynnyrisulattajan käyttötarkoituksesta riippuen käytetään yhtä näistä sulatuslevyistä. Kaikissa sulatuslevyissä on tarttumista estävä pinta. Sileä sulatuslevy Aksiaalinen sulatuslevy Kuva 2-6

31 Johdanto 2-9 Poistokupu (lisätarvike) Jos järjestelmää käytetään polyuretaanikuumasulatteiden (PUR) käsittelyyn, vapautuvat huurut on imettävä pois suoraan tynnyristä. Tätä varten tynnyrisulattajaan asennetaan poistokupu. Poistokupu on kytkettävä asiakkaan kohdepoistojärjestelmään (katso myös jaksoa Asennus, Materiaalihöyryjen poistaminen) ja Tekninen erittely). Merkkivalopylväs (lisätarvike) Merkkivalopylväs kertoo järjestelmän toimintatilat. Valkoinen Vihreä Keltainen Punainen Päällä Toimintavalmis Tynnyri tyhjä Yleishälytys Katso myös jaksoja Vianetsintä ja Asennus. Tyyppikilpi DuraPail Serial No: 5 Year 6 Nordson Engineering GmbH Lilienthalstr. 6 D Lüneburg Germany Kuva 2-7 Esimerkki 1 Järjestelmän nimitys 2 Tilausnumero 3 4 Sähköliitäntä, käyttöjännite, taajuus, järjestelmän sulakesuojaus 5 Sarjanumero 6 Valmistusvuosi

32 2-10 Johdanto Sähkökaappi Kuva Merkkivalopylväs (lisätarvike) 2 Painike Kahden käden ohjaus 3 Valitsin Painimen nosto/lasku 4 Pääkytkin 5 Ilmansuodatin / suodatintuuletin 6 Oven lukitus 7 Ohjauspaneeli

33 Johdanto 2-11 Painike Kahden käden ohjaus ja valitsin Painimen nosto/lasku Käytetään kuumennuspainimen nostamiseen ja laskemiseen. VAROITUS: Kahden käden ohjausta saa käyttää vain yksi henkilö molemmin käsin! Ohjauspaneeli Katso myös sivu Pääkytkin Pääkytkintä käytetään laitteen kytkemiseksi päälle ja pois päältä. Asento 0/OFF = Järjestelmä on kytketty pois päältä. Asento I/ON = Järjestelmä on kytketty päälle. Pääkytkimen luvaton päällekytkeminen voidaan estää lukitsemalla pääkytkin riippulukolla. Suodatintuuletin Tuuletin alentaa sähkökaapin sisälämpötilaa. Suodatin tulee huoltaa säännöllisesti. Katso jaksoa Ylläpito. Oven lukitus Sähkökaappi voidaan avata asennus-, huolto- ja korjaustöitä varten. Säilytä avainta siten, että vain pätevät ja valtuutetut henkilöt voivat saada sen haltuunsa. Järjestelmää ei saa käyttää sähkökaapin oven ollessa auki. VAROITUS: Sähköiskun vaara. Huomioimatta jättäminen voi aiheuttaa loukkaantumisen, kuoleman tai laitevaurion. VAROITUS: Irrota järjestelmä verkkojännitteestä.

34 2-12 Johdanto Ohjauspaneeli Kuva 2-9 Ohjauspaneeli 1 Vika-LED 2 Valmius-LED 3 Osien painikkeet/ledit 4 Näppäimistö 5 Sarjaliitäntä 6 Oikeanpuoleinen näyttö ja vierityspainikkeet 7 LED Tynnyri tyhjä 8 Vasen näyttö ja vierityspainike 9 Toimintopainikkeet 10 Huolto-LED

35 Asennus 3-1 Jakso 3 Asennus VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. Pakkauksesta purkaminen Pura laite varovasti pakkauksesta ja tarkasta mahdolliset kuljetusvauriot. Säästä erikoislava, kulmatuet ja laatikko myöhempää käyttöä varten tai hävitä ne paikallisten määräysten mukaisesti. Nosto (pakkauksesta purkamattoman laitteen) Katso paino jaksosta Tekninen erittely. Nosta ainoastaan soveltuvalla siirtovälineellä (trukki tai haarukkavaunu) tai nosturilla. Nostaminen nosturilla Pohjalevyssä on kolme reikää silmukkapultteja varten. VAROITUS: Käytettävien köysien on oltava vähintään 2,25 metriä pitkiä, muutoin ne voivat vahingoittaa tornia. Kuva 3-1

36 3-2 Asennus Kuljetus Katso paino jaksosta Tekninen erittely. Käytä vain soveltuvia kuljetusvälineitä. Jos suinkin mahdollista, käytä lavaa, jolla järjestelmä toimitettiin, ja kiinnitä järjestelmä lavalle. Estä vaurioituminen, kostuminen ja pölyyntyminen sopivilla pakkausmateriaaleilla. Vältä iskuja ja tärinää. Varastointi Laitetta ei saa varastoida ulkona! Suojaa laite kosteudelta, pölyltä ja äärimmäisiltä lämpötilanvaihteluilta (kondensoituminen). Järjestelmän asennus Järjestelmän saa asentaa ainoastaan sellaiseen ympäristöön, joka vastaa sen kotelointiluokkaa (katso jaksoa Tekninen erittely). Älä asenna laitetta mahdollisesti räjähdysvaaralliseen ympäristöön! Suojaa laite tärinältä. Poista kuljetustuet (mikäli niitä on). Varmista, että järjestelmän ympärille jää riittävästi vapaata tilaa, erityisesti sen yläpuolelle. Katso mitat jaksosta Tekninen erittely. Kuva 3-2

37 Asennus 3-3 Materiaalihöyryjen poistaminen Varmista, etteivät kuumasulatemateriaalihöyryt ylitä määriteltyjä arvoja. Noudata materiaalin käyttöturvallisuustiedotteen (MSDS) ohjeita. Varmista materiaalihöyryjen poisto ja/tai riittävä ilmanvaihto tilaan, johon laite asennetaan. VAROITUS: Materiaalihöyryt on poistettava käytettäessä polyuretaanisulatemateriaalia (PUR). Poistokuvulla (lisätarvike) varustetuissa järjestelmissä materiaalihöyryt imetään suoraan tynnyristä. HUOMAA: Poistokupu tulee kytkeä asiakkaan kohdepoistojärjestelmään. Katso jaksoa Tekninen erittely. Asiakkaan Järjestelmä ilman poistokupua Järjestelmä poistokuvulla Kuva 3-3
