Kuumasulatteen annostelulaitteistot MC 12 / MC 24

Koko: px
Aloita esitys sivulta:

Download "Kuumasulatteen annostelulaitteistot MC 12 / MC 24"

Transkriptio

1 Kuumasulatteen annostelulaitteistot Käsikirja P/N D Finnish NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

2 Huomaa Tämä käsikirja soveltuu koko sarjaan. Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 1997 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallista lupaa kielletty. Nordson pidättää itsellään muutosoikeudet ilman ennakkoilmoitusta. Tavaramerkit AccuJet, AquaGuard, Asymtek, Automove, Autotech, Blue Box, CF, CanWorks, Century, Clean Coat, CleanSleeve, CleanSpray, Compumelt, Control Coat, Cross-Cut, Cyclo-Kinetic, Dispensejet, DispenseMate, Durafiber, Durasystem, Easy Coat, Easymove Plus, Econo-Coat, EPREG, ETI, Excel 2000, Flex-O-Coat, FlexiCoat, Flexi-Spray, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Helix, Horizon, Hose Mole, Hot Shot, Hot Stitch, Isocoil, Isocore, Iso-Flo, JR, KB30, Little Squirt, Magnastatic, MEG, Meltex, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, Opticoat, Package of Values, Pattern View, PluraFoam, Porous Coat, PowderGrid, Powderware, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, PRX, RBX, Rhino, S. design stylized, Saturn, SC5, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Spray Squirt, Spraymelt, Super Squirt, Sure Coat, System Sentry, Tela-Therm, Trends, Tribomatic, UniScan, UpTime, Veritec, Versa-Coat, Versa-Screen, Versa-Spray, Watermark, When you expect more. ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. ATS, Aerocharge, Auto-Flo, AutoScan, BetterBook, Chameleon, CanNeck, Check Mate, COLORMAX, Control Weave, Controlled Fiberization, CPX, E-Nordson, EasyClean, Eclipse, Equi=Bead, Fillmaster, Gluie, Ink-Dot, Iso-Flex, Kinetix, Maxima, MicroFin, Minimeter, Multifil, OptiMix, PluraMix, Primarc, Prism, Process Sentry, PurTech, Pulse Spray, Seal Sentry, Select Series, Sensomatic, Shaftshield, Spectral, Spectrum, Sure Brand, Swirl Coat, Vista, Walcom, 2 Rings (Design) ovat Nordson Corporationin tavaramerkkejä. Tässä asiakirjassa mainitut tavaranimikkeet ja tavaramerkit voivat olla tuotemerkkejä jotka, kolmansien osapuolien käyttäessä omiin tarkoituksiinsa, saattavat loukata omistajan oikeuksia. COV_FI_413008D

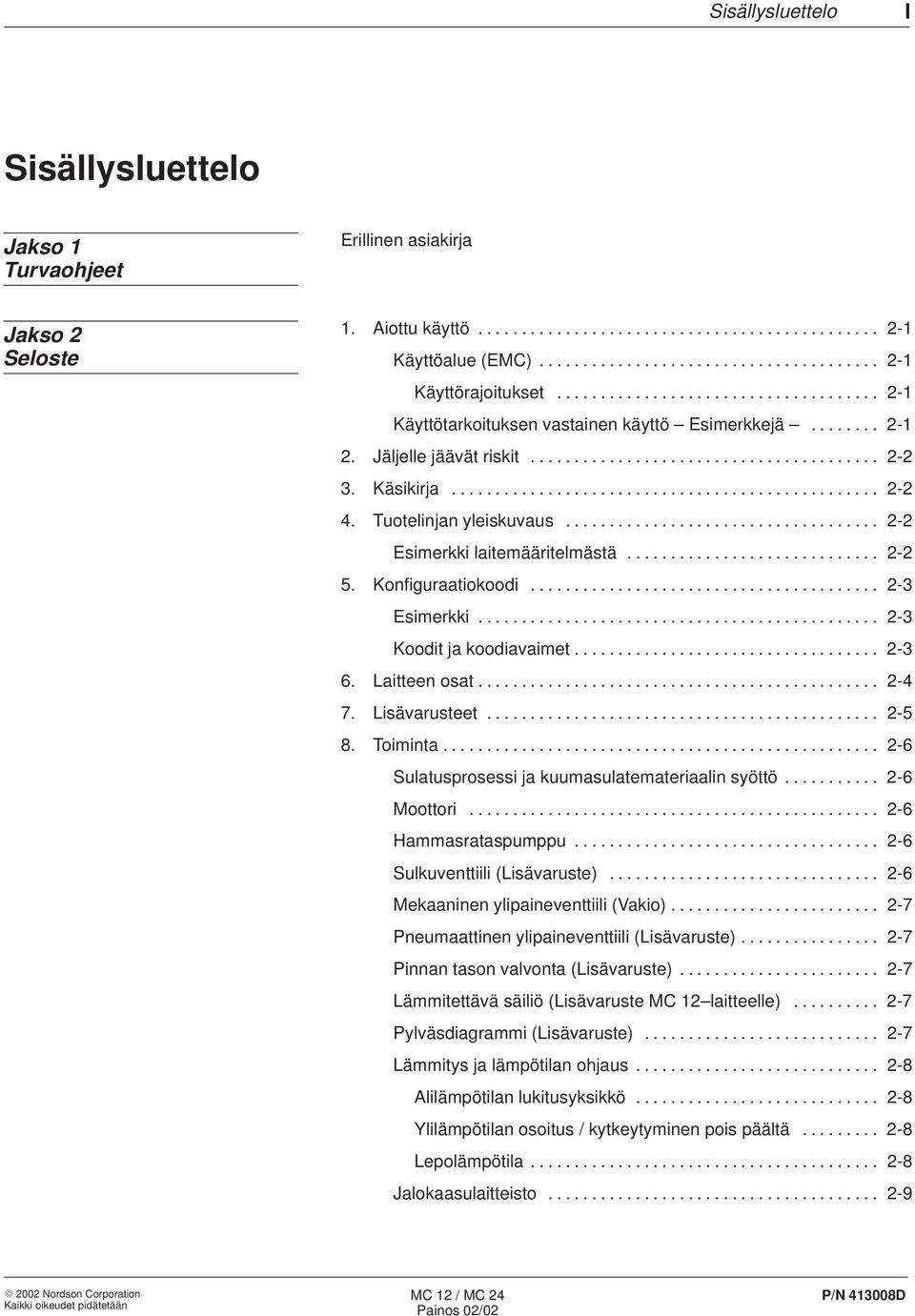

3 Sisällysluettelo I Sisällysluettelo Jakso 1 Turvaohjeet Erillinen asiakirja Jakso 2 Seloste 1. Aiottu käyttö Käyttöalue (EMC) Käyttörajoitukset Käyttötarkoituksen vastainen käyttö Esimerkkejä Jäljelle jäävät riskit Käsikirja Tuotelinjan yleiskuvaus Esimerkki laitemääritelmästä Konfiguraatiokoodi Esimerkki Koodit ja koodiavaimet Laitteen osat Lisävarusteet Toiminta Sulatusprosessi ja kuumasulatemateriaalin syöttö Moottori Hammasrataspumppu Sulkuventtiili (Lisävaruste) Mekaaninen ylipaineventtiili (Vakio) Pneumaattinen ylipaineventtiili (Lisävaruste) Pinnan tason valvonta (Lisävaruste) Lämmitettävä säiliö (Lisävaruste MC 12 laitteelle) Pylväsdiagrammi (Lisävaruste) Lämmitys ja lämpötilan ohjaus Alilämpötilan lukitusyksikkö Ylilämpötilan osoitus / kytkeytyminen pois päältä Lepolämpötila Jalokaasulaitteisto

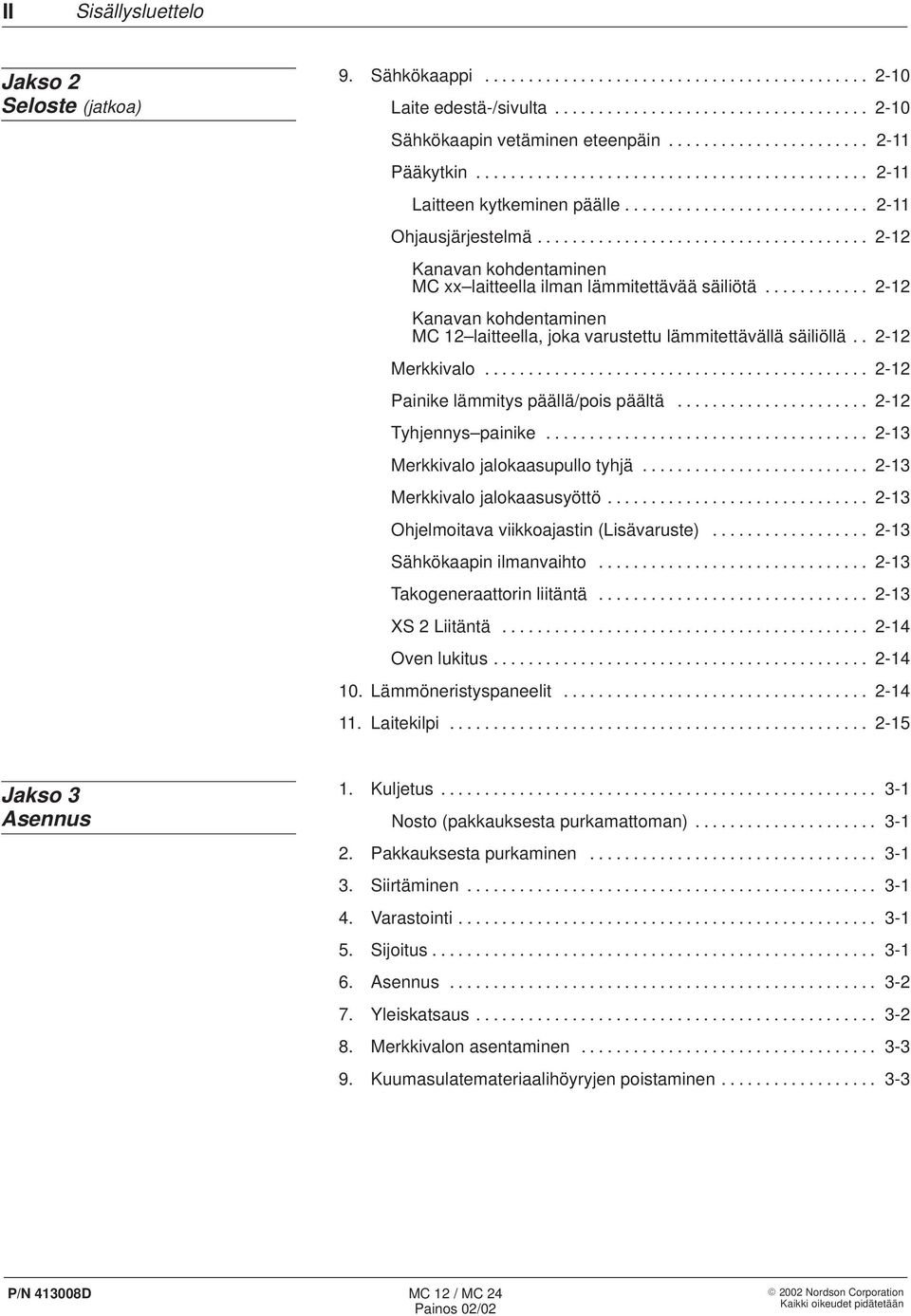

4 II Sisällysluettelo Jakso 2 Seloste (jatkoa) 9. Sähkökaappi Laite edestä-/sivulta Sähkökaapin vetäminen eteenpäin Pääkytkin Laitteen kytkeminen päälle Ohjausjärjestelmä Kanavan kohdentaminen MC xx laitteella ilman lämmitettävää säiliötä Kanavan kohdentaminen MC 12 laitteella, joka varustettu lämmitettävällä säiliöllä Merkkivalo Painike lämmitys päällä/pois päältä Tyhjennys painike Merkkivalo jalokaasupullo tyhjä Merkkivalo jalokaasusyöttö Ohjelmoitava viikkoajastin (Lisävaruste) Sähkökaapin ilmanvaihto Takogeneraattorin liitäntä XS 2 Liitäntä Oven lukitus Lämmöneristyspaneelit Laitekilpi Jakso 3 Asennus 1. Kuljetus Nosto (pakkauksesta purkamattoman) Pakkauksesta purkaminen Siirtäminen Varastointi Sijoitus Asennus Yleiskatsaus Merkkivalon asentaminen Kuumasulatemateriaalihöyryjen poistaminen

5 Sisällysluettelo III Jakso 3 Asennus (jatkoa) 10. Sähköliitännät Kaapeleiden suuntaus Verkkojännite Takogeneraattori (Lisälaitteet) XS 2 Liitäntä Lämmitettävien letkujen asentaminen Yhdistäminen Irrottaminen Paineen poistaminen Kaksi jakoavainta Pneumaattinen ylipaineventtiili (Lisävaruste) Jalokaasulaite Jakso 4 Käyttö 1. Tankin täyttäminen Maksimi täyttötaso Tankki, jossa lisävarusteena säiliö Tankin avaaminen ja sulkeminen Tankin avaaminen Tankin sulkeminen Tankin kuomun kytkin Lämpötilojen asettamine Yleisiä ohjearvoja Kuumasulatemateriaalin syöttömäärän asettaminen Moottorin/Pumpun nopeudet Manuaalikäyttö Automaattikäyttö Ensimmäinen käynnistys Päivittäinen ON(Päälle)/ OFF(Pois päältä) kytkentä Päivittäinen ON(Päälle) kytkentä Päivittäinen OFF(Pois päältä) kytkentä (jalokaasu pois päältä) Päivittäinen OFF(Pois päältä) kytkentä (jalokaasu ei pois päältä) Hätäpysäytys Asetuspöytäkirja

6 IV Sisällysluettelo Jakso 5 Ylläpito 1. Paineen poistaminen Päivittäinen ylläpito Säännöllinen ylläpito Ulkopintojen puhdistaminen Ulkoisten vaurioitten tarkastaminen Sähkökaapin tuulettimen ylläpito Kuumasulatemateriaalityypin vaihtaminen Huuhteleminen puhdistusaineella Ylläpitopöytäkirja Jakso 6 Vianetsintä 1. Ohjausjärjestelmä Vinkkejä Merkkivalot ja merkkilamppu Vianetsintätaulukot Ainoastaan valkoinen merkkivalo palaa Punainen merkkivalo palaa Laite ei toimi Yksi kanava (lämmitysalue) ei lämpene Ei ohjausjännitettä Ei kuumasulatemateriaalia (moottori ei pyöri) Ei kuumasulatemateriaalia (moottori pyörii) Virheellinen moottorin rotaatio automaattikäytössä Ei tarpeeksi kuumasulatemateriaalia Kuumasulatemateriaalin paine liian korkea Kuumasulatemateriaalin paine liian alhainen Kuumasulatemateriaalin jäännöksiä tankissa Kuumasulatemateriaali kovettuu tankissa Jakso 7 Tekninen erittely 1. Yleiset tiedot Lämpötila Sähköliitäntätiedot Mitat ja painot Jakso 8 Hakemisto

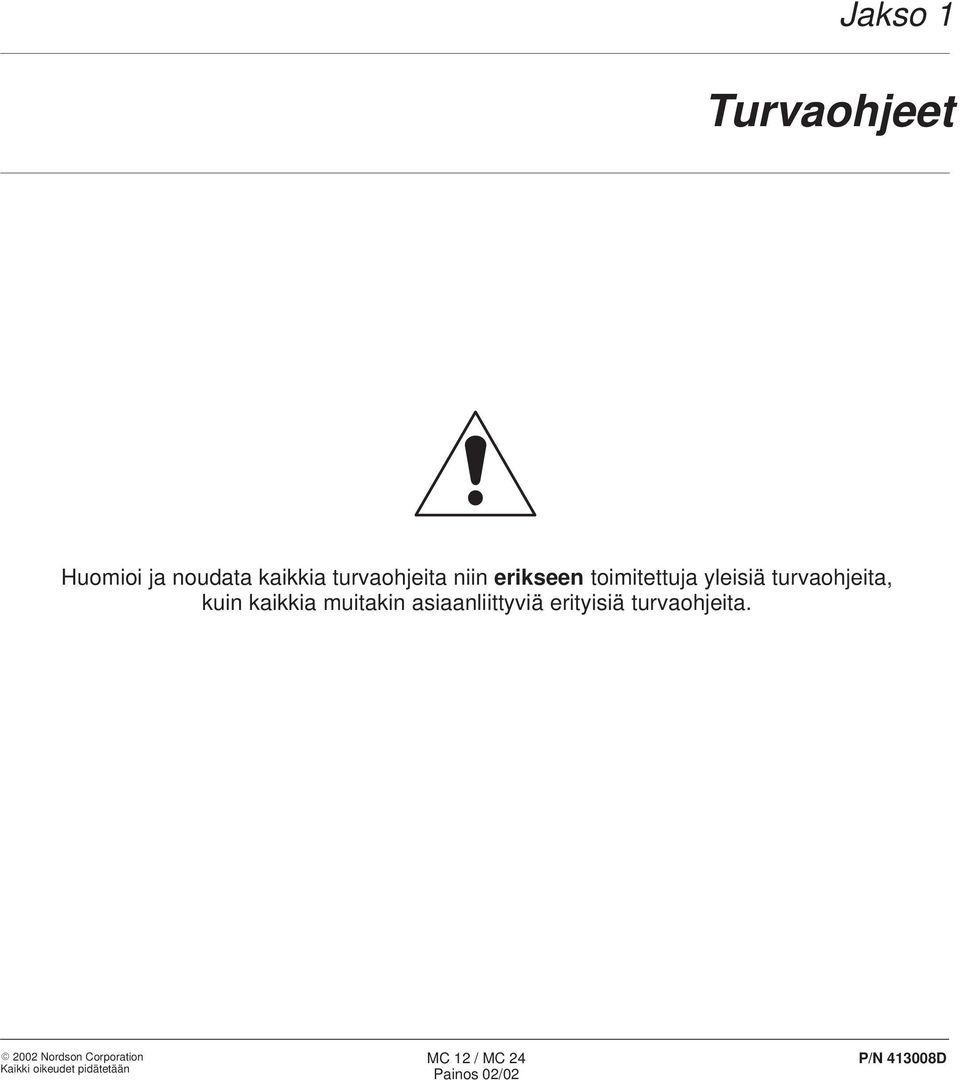

7 Jakso 1 Turvaohjeet Huomioi ja noudata kaikkia turvaohjeita niin erikseen toimitettuja yleisiä turvaohjeita, kuin kaikkia muitakin asiaanliittyviä erityisiä turvaohjeita.

8 1-0 Turvaohjeet

9 Jakso 2 Seloste

10 2-0 Seloste

11 Seloste 2-1 Jakso 2 Seloste 1. Aiottu käyttö Sarjan MC 12 ja MC 24 kuumasulatteen annostelulaitteistoja saa käyttää ainoastaan polyuretaani kuumasulatemateriaalien (PUR) sulatukseen ja käsittelyyn. Kaikkea muuta käyttöä pidetään käyttötarkoituksen vastaisena tapahtuen käyttäjän omalla riskillä. Nordson ei vastaa käyttötarkoituksen vastaisen käytön vuoksi tapahtuneesta henkilö tai laitevahingosta. Käyttötarkoituksen mukainen käyttö käsittää myös Nordsonin turvaohjeiden huomioimisen. Nordson suosittaa yksityiskohtaisten tietojen kokoamista käytettävistä materiaaleista. Käyttöalue (EMC) Laitteet on suunniteltu teollisuusympäristökäyttöön (katso myös Vaatimustenmukaisuustodistus). Käyttörajoitukset Käytettäessä asuin tai liiketiloissa laitteet saattavat aiheuttaa häiriöitä muissa sähkölaitteissa, esim. radioissa. Käyttötarkoituksen vastainen käyttö Esimerkkejä Laitetta ei saa käyttää seuraavissa olosuhteissa: Viallisena Mikäli asiakkaan tekemiä muutoksia tai muunnoksia ei ole hyväksytty Ilman lämmön suojausta ja suojapaneeleja Sähkökaapin oven ollessa auki Tankin kannen ollessa auki Tankin kuomun ollessa auki Räjähdysalttiissa ympäristössä Mikäli arvot eivät vastaa kohdan Tekninen erittely arvoja. Laitetta ei saa käyttää seuraavien materiaalien sulattamiseen ja käsittelyyn: Räjähdysalttiit ja tulenarat materiaalit Syövyttävät ja ruostuttavat materiaalit Ruoka aineet

12 2-2 Seloste 2. Jäljelle jäävät riskit Laite on suunniteltu suojaamaan käyttöhenkilökuntaa mahdollisilta riskeiltä. Kuitenkaan, kaikkia jäljelle jääviä riskejä ei voi välttää. Henkilökunnan tulee huomioida seuraavat seikat: Kuumasulatteesta aiheutuva palovammariski. Tankin kannesta johtuva palovamman vaara, kun tankin kuomu on avattu Palovamman vaara tankkia täytettäessä Lämmitetyistä lisäosista, kuten esim. lämmitetyistä letkuista tai kuumasulatteen levityspäästä johtuva palovammavaara. Mahdollisesti vaarallisten kuumasulatehöyryjen sisäänhengittäminen. 3. Käsikirja Esimerkkinä kaikista sarjan MC 12 ja MC 24 kuumasulatteen annostelulaitteistoista selostetaan laite MC 12-1x1. Kuvien positionumerot eivät vastaa teknisten piirustusten tai varaosalistojen positionumeroita. Nordsonin käsikirjoissa ylipaineventtiliä kutsutaan myös varoventtiiliksi. Merkkivalo ja jalokaasulaitteisto, joihin hakemistossa mahdollisesti viitataan lisävarusteena, kuuluvat vakiona tähän laitteeseen. 4. Tuotelinjan yleiskuvaus Laite Moottorit / Pumput Letkuliitäntöjä per pumppu MC 12-1x1 1 1 MC 12-1x2 1 2 MC 12-2x1 2 1 MC 24-1x1 1 1 MC 24-1x2 1 2 MC 24-2x1 2 1 MC 24-2x2 2 2 Esimerkki laitemääritelmästä Esimerkkinä laite MC 12-1x1. MC 12-1x1 1 letkuliitäntä per pumppu 1 Moottori / pumppu Sarjan nimitys / 12 litran tankkikapasiteetti Polyuretaanisia kuumasulatemateriaaleja työstävien Nordson laitteiden Meltex tuotelinjan määritelmä. M = Kosteus (Moisture) C = Kovetus (Curing)

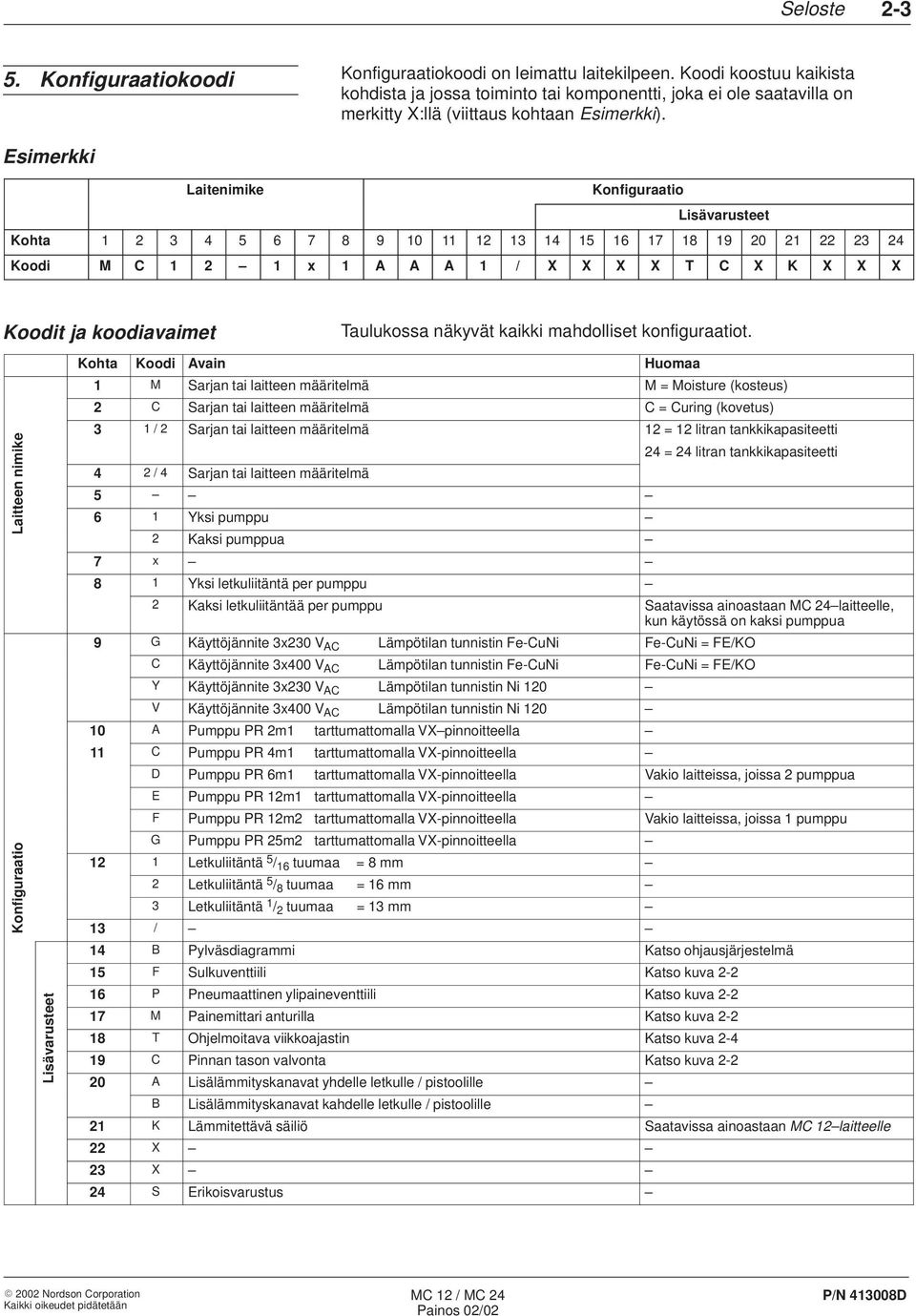

13 Seloste Konfiguraatiokoodi Konfiguraatiokoodi on leimattu laitekilpeen. Koodi koostuu kaikista kohdista ja jossa toiminto tai komponentti, joka ei ole saatavilla on merkitty X:llä (viittaus kohtaan Esimerkki). Esimerkki Laitenimike Konfiguraatio Lisävarusteet Kohta Koodi M C x 1 A A A 1 / X X X X T C X K X X X Koodit ja koodiavaimet Taulukossa näkyvät kaikki mahdolliset konfiguraatiot. teen nim mike Laitt Ko onfig gura raati io Li isäv varu uste eet Kohta Koodi Avain Huomaa 1 M Sarjan tai laitteen määritelmä M = Moisture (kosteus) 2 C Sarjan tai laitteen määritelmä C = Curing (kovetus) 3 1 / 2 Sarjan tai laitteen määritelmä 12 = 12 litran tankkikapasiteetti 24 = 24 litran tankkikapasiteetti 4 2 / 4 Sarjan tai laitteen määritelmä Yksi pumppu 2 Kaksi pumppua 7 x 8 1 Yksi letkuliitäntä per pumppu 2 Kaksi letkuliitäntää per pumppu Saatavissa ainoastaan MC 24 laitteelle, kun käytössä on kaksi pumppua 9 G Käyttöjännite 3x230 V AC Lämpötilan tunnistin Fe-CuNi Fe-CuNi = FE/KO C Käyttöjännite 3x400 V AC Lämpötilan tunnistin Fe-CuNi Fe-CuNi = FE/KO Y Käyttöjännite 3x230 V AC Lämpötilan tunnistin Ni 120 V Käyttöjännite 3x400 V AC Lämpötilan tunnistin Ni A Pumppu PR 2m1 tarttumattomalla VX pinnoitteella 11 C Pumppu PR 4m1 tarttumattomalla VX-pinnoitteella D Pumppu PR 6m1 tarttumattomalla VX-pinnoitteella Vakio laitteissa, joissa 2 pumppua E Pumppu PR 12m1 tarttumattomalla VX-pinnoitteella F Pumppu PR 12m2 tarttumattomalla VX-pinnoitteella Vakio laitteissa, joissa 1 pumppu G Pumppu PR 25m2 tarttumattomalla VX-pinnoitteella 12 1 Letkuliitäntä 5 / 16 tuumaa = 8 mm 2 Letkuliitäntä 5 / 8 tuumaa = 16 mm 3 Letkuliitäntä 1 / 2 tuumaa = 13 mm 13 / 14 B Pylväsdiagrammi Katso ohjausjärjestelmä 15 F Sulkuventtiili Katso kuva P Pneumaattinen ylipaineventtiili Katso kuva M Painemittari anturilla Katso kuva T Ohjelmoitava viikkoajastin Katso kuva C Pinnan tason valvonta Katso kuva A Lisälämmityskanavat yhdelle letkulle / pistoolille B Lisälämmityskanavat kahdelle letkulle / pistoolille 21 K Lämmitettävä säiliö Saatavissa ainoastaan MC 12 laitteelle 22 X 23 X 24 S Erikoisvarustus

14 2-4 Seloste 6. Laitteen osat Kuvassa 2-1 laitteen pääkomponentit. Yksityiskohdat käyvät ilmi teknisistä piirustuksista (viittaus Varaosaluetteloon) ÁÁ ÁÁ MCSY351L168B0697 Kuva Merkkivalo 2. Sähkökaappi 3. Moottorin suoja 4. Moottori 5. Todellisen nopeuden kääntäjä 6. Kytkin 7. Hammasrataspumppu 8. Jalokaasulaitteisto 9. Kuumausulatemateriaalin tyhjennyslaippa 10. Lämmöneristys 11. Tankki Laitteen kannattimet 14. Läppä 15. Letkuliitäntä 16. Letkuliitäntäpidike 17. Tankin kannen kahva 18. Tankin kansi 19. Tankin kannen lukko 20. Tankin kuomun kannatin 21. Tankin kuomun kytkin 22. Tankin kuomu 23. Tankin kuomun kahva Ylipaineventtiili (35 baria) 27. Lämmöneristyspaneeli 28. Laitteen kehikko 29. Laitekilpi 30. Tankin kannen lukitus

15 Seloste Lisävarusteet Kuvassa 2-2 näkyvät mahdolliset lisävarusteet AUTO Kuva Pinnan tason valvonta: Vaihtokytkin / merkkivalo (keltainen) 2. Pneumaattinen ylipaineventtiili 3. Sulkuventtiili 4. Ohjelmoitava viikkoajastin 5. Pylväsdiagrammi MCSY356L168B Paineanturi 7. Säiliö (ainoastaan MC 12 laitteissa)

16 2-6 Seloste 8. Toiminta Laitteen toiminnan seloste. Yksittäisten komponenttien toiminta selostetaan kyseisen komponentin käsikirjassa (viittaus kohtaan Dokumentaatiohakemisto). Sulatusprosessi ja kuumasulatemateriaalin syöttö Sulate sijoitetaan tankkiin. Siellä se lämmitetään valmistajan määrittämään tai käyttäjän asettamaan käsittelylämpötilaan. Sulanut materiaali valuu hammasrataspumppuun. Hammasrataspumppu moottorin käyttämänä syöttää materiaalin letkuliitäntään. Täältä materiaali virtaa lämmitettävän letkun kautta liimapistooliin tai käsipistooliin. Moottori Moottori. Elektronisesti ohjattu moottori käyttää hammasrataspumppua. Moottorin nopeus näkyy näytöllä. Nopeuden asettamiseksi viitataan erilliseen käsikirjaan Ohjausjärjestelmä. HUOMAA: Moottori on käyttövalmis vasta kun alilämpötilan lukitusyksikkö on vapautettu tai, kun laite on melkein saavuttanut nimellislämpötila arvon. HUOMAA: Vältä jatkuvaa moottorin/pumpun nopeutta vähemmän kuin 5 kierr./min. ja enemmän kuin 80 kierr./min. estääksesi kohtuuttoman kulumisen. Hammasrataspumppu Viittaus myös käsikirjaan Hammasrataspumppu. Hammasrataspumppu on moottorin käyttämä ja se syöttää kuumasulatemateriaalia letkuliitäntään. Materiaalin syöttömäärä määrää hammasrataspumpun koon ja nopeuden. HUOMAA: Nordson hammasrataspumppuja ei saa käyttää ilman kuumasulatemateriaalia. Varmista, että tankki on täytetty ennenkuin kytket moottorin päälle. HUOMAA: Vältä jatkuvaa moottorin/pumpun nopeutta vähemmän kuin 5 kierr./min. ja enemmän kuin 80 kierr./min. estääksesi kohtuuttoman kulumisen. Sulkuventtiili (Lisävaruste) 2 1 XXSY036S050A0595 Kuva 2-3 Sulkuventtiili sijaitsee ylipaineventtiiliasetelmassa, joka on tankin ja hammasrataspumpun välissä. Se sulkee kuumasulatemateriaalin virtauksen hammasrataspumppua vaihdettaessa. Sulkuventtiili avataan ja suljetaan kuusioavaimella. Asento 1: Sulkuventtiili auki Asento 2: Sulkuventtiili kiinni

17 Seloste 2-7 Mekaaninen ylipaineventtiili (Vakio) Viittaus myös käsikirjaan Ylipaineventtiili. Mekaaninen ylipaineventtiili rajoittaa hammasrataspumpun tuottamaa kuumasulatemateriaalin painetta ja pitää sen vakaana. Se on tehdasasennettu ja lyijysinetöity. Mikäli tehdasasetettu paine ylitetään, ylipaineventtiili avautuu ja kuumasulatemateriaali kiertää ylipaineventtiiliasetelman sisäpuolella. Pneumaattinen ylipaineventtiili (Lisävaruste) Viittaus myös käsikirjaan Ylipaineventtiili. Pneumaattisella on sama turvallisuustoiminto kuin mekaanisella ylipaineventtiilillä. Tämän lisäksi se tarjoaa mahdollisuuden asettaa kuumasulatemateriaalin paine tiettyyn arvoon tai ohjata sitä emolaitteen nopeudesta riippumatta. Pinnan tason valvonta (Lisävaruste) Katso myös käsikirja Vaihtokytkin CSV pinta anturilla. Pinnan tason valvontaa varten tankin seinämään on kiinnitetty kaksi kapasitiivistä anturia ja ne on kytketty sähköisesti vaihtokytkimeen. Alhaisempi tankin pinnan taso näkyy merkkivalon avulla (keltainen). Jännitteettömiä releulostuloja Täyttötarpeen osoitus ja Täynnä osoitus (XS 2 liitäntä) voidaan käyttää esim. ulkoisten signaali ilmaisimien aktivointiin. Lämmitettävä säiliö (Lisävaruste MC 12 laitteelle) Lämmitettävä säiliö on sijoitettu tankin ylempään osaan ja siihen mahtuu 2.5 kg:n astiat, halkaisijaltaan 144 mm ja korkeudeltaan 189 mm. Säiliön ja tankin lämpötilaa ohjataan erillisillä lämmityskanavilla. Pylväsdiagrammi (Lisävaruste) Katso myös käsikirja Ohjausjärjestelmä. Pylväsdiagrammi osoittaa samanaikaisesti kaikkien päällekytkettyjen kanavien lämpötila alueen.

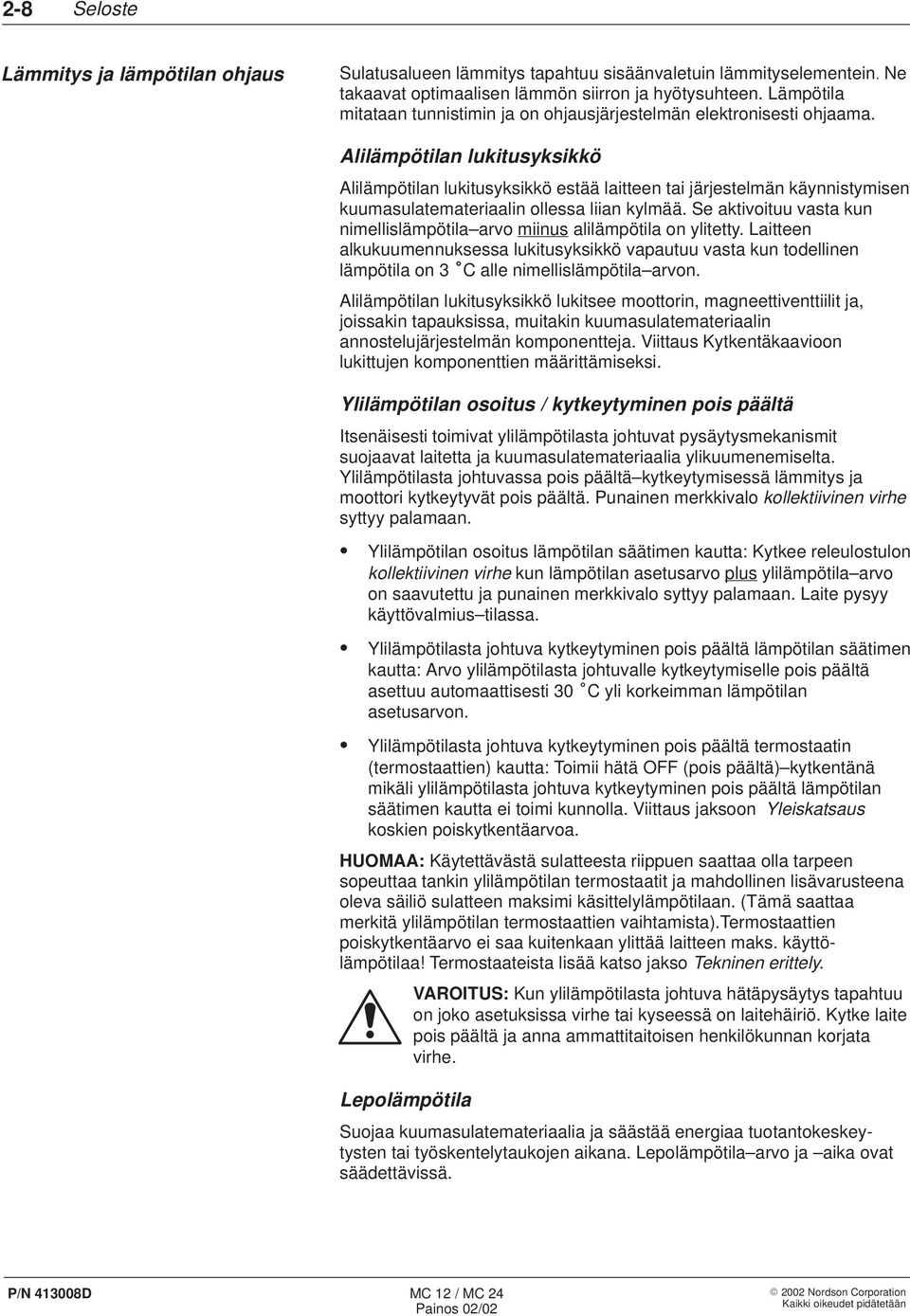

18 2-8 Seloste Lämmitys ja lämpötilan ohjaus Sulatusalueen lämmitys tapahtuu sisäänvaletuin lämmityselementein. Ne takaavat optimaalisen lämmön siirron ja hyötysuhteen. Lämpötila mitataan tunnistimin ja on ohjausjärjestelmän elektronisesti ohjaama. Alilämpötilan lukitusyksikkö Alilämpötilan lukitusyksikkö estää laitteen tai järjestelmän käynnistymisen kuumasulatemateriaalin ollessa liian kylmää. Se aktivoituu vasta kun nimellislämpötila arvo miinus alilämpötila on ylitetty. Laitteen alkukuumennuksessa lukitusyksikkö vapautuu vasta kun todellinen lämpötila on 3 C alle nimellislämpötila arvon. Alilämpötilan lukitusyksikkö lukitsee moottorin, magneettiventtiilit ja, joissakin tapauksissa, muitakin kuumasulatemateriaalin annostelujärjestelmän komponentteja. Viittaus Kytkentäkaavioon lukittujen komponenttien määrittämiseksi. Ylilämpötilan osoitus / kytkeytyminen pois päältä Itsenäisesti toimivat ylilämpötilasta johtuvat pysäytysmekanismit suojaavat laitetta ja kuumasulatemateriaalia ylikuumenemiselta. Ylilämpötilasta johtuvassa pois päältä kytkeytymisessä lämmitys ja moottori kytkeytyvät pois päältä. Punainen merkkivalo kollektiivinen virhe syttyy palamaan. Ylilämpötilan osoitus lämpötilan säätimen kautta: Kytkee releulostulon kollektiivinen virhe kun lämpötilan asetusarvo plus ylilämpötila arvo on saavutettu ja punainen merkkivalo syttyy palamaan. Laite pysyy käyttövalmius tilassa. Ylilämpötilasta johtuva kytkeytyminen pois päältä lämpötilan säätimen kautta: Arvo ylilämpötilasta johtuvalle kytkeytymiselle pois päältä asettuu automaattisesti 30 C yli korkeimman lämpötilan asetusarvon. Ylilämpötilasta johtuva kytkeytyminen pois päältä termostaatin (termostaattien) kautta: Toimii hätä OFF (pois päältä) kytkentänä mikäli ylilämpötilasta johtuva kytkeytyminen pois päältä lämpötilan säätimen kautta ei toimi kunnolla. Viittaus jaksoon Yleiskatsaus koskien poiskytkentäarvoa. HUOMAA: Käytettävästä sulatteesta riippuen saattaa olla tarpeen sopeuttaa tankin ylilämpötilan termostaatit ja mahdollinen lisävarusteena oleva säiliö sulatteen maksimi käsittelylämpötilaan. (Tämä saattaa merkitä ylilämpötilan termostaattien vaihtamista).termostaattien poiskytkentäarvo ei saa kuitenkaan ylittää laitteen maks. käyttölämpötilaa! Termostaateista lisää katso jakso Tekninen erittely. VAROITUS: Kun ylilämpötilasta johtuva hätäpysäytys tapahtuu on joko asetuksissa virhe tai kyseessä on laitehäiriö. Kytke laite pois päältä ja anna ammattitaitoisen henkilökunnan korjata virhe. Lepolämpötila Suojaa kuumasulatemateriaalia ja säästää energiaa tuotantokeskeytysten tai työskentelytaukojen aikana. Lepolämpötila arvo ja aika ovat säädettävissä.

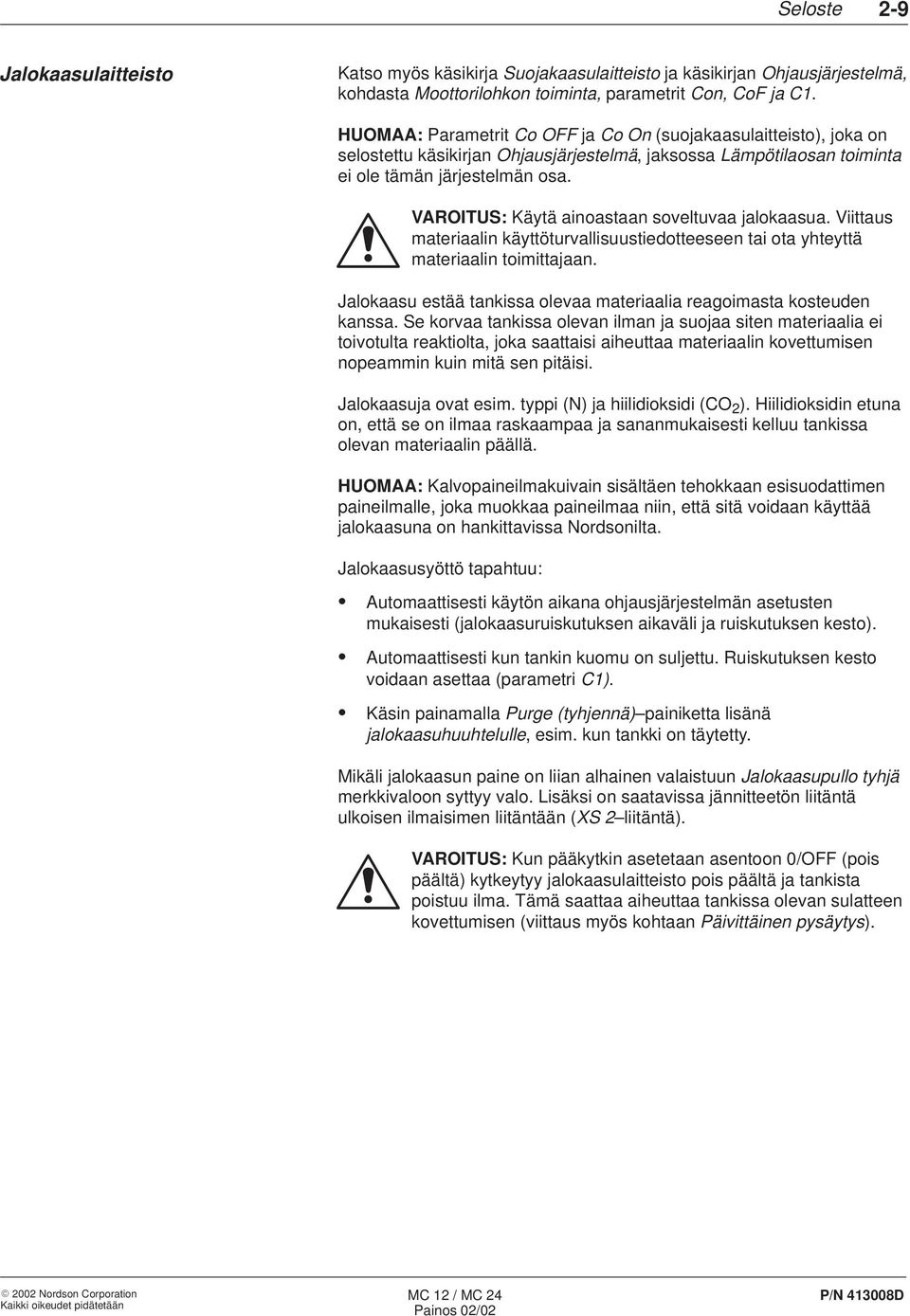

19 Seloste 2-9 Jalokaasulaitteisto Katso myös käsikirja Suojakaasulaitteisto ja käsikirjan Ohjausjärjestelmä, kohdasta Moottorilohkon toiminta, parametrit Con, CoF ja C1. HUOMAA: Parametrit Co OFF ja Co On (suojakaasulaitteisto), joka on selostettu käsikirjan Ohjausjärjestelmä, jaksossa Lämpötilaosan toiminta ei ole tämän järjestelmän osa. VAROITUS: Käytä ainoastaan soveltuvaa jalokaasua. Viittaus materiaalin käyttöturvallisuustiedotteeseen tai ota yhteyttä materiaalin toimittajaan. Jalokaasu estää tankissa olevaa materiaalia reagoimasta kosteuden kanssa. Se korvaa tankissa olevan ilman ja suojaa siten materiaalia ei toivotulta reaktiolta, joka saattaisi aiheuttaa materiaalin kovettumisen nopeammin kuin mitä sen pitäisi. Jalokaasuja ovat esim. typpi (N) ja hiilidioksidi (CO 2 ). Hiilidioksidin etuna on, että se on ilmaa raskaampaa ja sananmukaisesti kelluu tankissa olevan materiaalin päällä. HUOMAA: Kalvopaineilmakuivain sisältäen tehokkaan esisuodattimen paineilmalle, joka muokkaa paineilmaa niin, että sitä voidaan käyttää jalokaasuna on hankittavissa Nordsonilta. Jalokaasusyöttö tapahtuu: Automaattisesti käytön aikana ohjausjärjestelmän asetusten mukaisesti (jalokaasuruiskutuksen aikaväli ja ruiskutuksen kesto). Automaattisesti kun tankin kuomu on suljettu. Ruiskutuksen kesto voidaan asettaa (parametri C1). Käsin painamalla Purge (tyhjennä) painiketta lisänä jalokaasuhuuhtelulle, esim. kun tankki on täytetty. Mikäli jalokaasun paine on liian alhainen valaistuun Jalokaasupullo tyhjä merkkivaloon syttyy valo. Lisäksi on saatavissa jännitteetön liitäntä ulkoisen ilmaisimen liitäntään (XS 2 liitäntä). VAROITUS: Kun pääkytkin asetetaan asentoon 0/OFF (pois päältä) kytkeytyy jalokaasulaitteisto pois päältä ja tankista poistuu ilma. Tämä saattaa aiheuttaa tankissa olevan sulatteen kovettumisen (viittaus myös kohtaan Päivittäinen pysäytys).

20 2-10 Seloste 9. Sähkökaappi VAROITUS: Sähköiskun vaara. Huomioimatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laitteen vahingoittumisen. Laite edestä-/sivulta AUTO 8 13 MCPA041L143B1198 Kuva Merkkivalo 2. Ohjausjärjestelmä 3. Painike lämmitys pois päältä 4. Painike lämmitys päällä 5. Merkkivalo jalokaasusyöttö 6. Painike tyhjennys (jalokaasuhuuhtelu) 7. Merkkivalo jalokaasupullo tyhjä 8. Ohjelmoitava viikkoajastin (lisävaruste) 9. Sähkökaapin tuuletin suodattimella 10. Oven lukitukset 11. Ilmasuodatin 12. Pääkytkin 13. Liitäntä Takogeneraattori 14. Liitäntä XS 2

21 Seloste 2-11 Sähkökaapin vetäminen eteenpäin Sähkökaappi voidaan vetää eteenpäin asennusta, ylläpitoa ja korjausta varten. Tehdäksesi näin avaa lukitus laitteen mukana tulevalla avaimella. VAROITUS: Varmista, etteivät kaapelit joudu kosketuksiin liikkuvien ja/tai lämpimien laitekomponenttien kanssa sähkökaappia suljettaessa. Kaapeleita ei saa niputtaa. Kuva 2-5 MCSY357S070A0497 Pääkytkin (12, Kuva 2-4) Laitteen kytkemiseksi ON(Päälle)/OFF(Pois päältä). Asento 0/OFF/Pois päältä = laite on kytketty pois päältä. Asento I/ON/Päällä = laite on päällekytkettynä. Pääkytkin voidaan lukita riippulukoilla estämään asiattomia henkilöitä käyttämästä laitetta. VAROITUS: Kun pääkytkin asetetaan asentoon 0/OFF (pois päältä) kytkeytyy jalokaasulaitteisto pois päältä ja tankista poistuu ilma. Tämä saattaa aiheuttaa tankissa olevan sulatteen kovettumisen (viittaus myös kohtaan Päivittäinen OFF(Pois päältä) kytkentä). HUOMAA: Käytettäessä ohjelmoitavaa viikkoajastinta (lisävaruste) tulee pääkytkimen aina olla asennossa I/ON (päällä). Laitteen kytkeminen päälle 1. Varmista, että liitännän XS 2 kytkennät Laitteen vapauttaminen kytkeytyvät päälle ulkoisesti tai siltakytkentänä (viittaus kohtaan Asennus). 2. Aseta pääkytkin asentoon I/ON (päällä). 3. Paina painiketta Lämmitys päällä (Heating on).

22 2-12 Seloste Ohjausjärjestelmä (2, Kuva 2-4) Käyttö käsikirja Ohjausjärjestelmä. Kanavan kohdentaminen MC xx laitteella ilman lämmitettävää säiliötä Kanava 1 Tankki (sulatusalue) Kanava 2 Lämmitettävä letku 1 Kanava 3 Pistooli 1 Kanava 4 Lämmitettävä letku 2 Ainoastaan MC 12-1x2 MC 12-2x1 MC 24-1x2 Kanava 5 Pistooli 2 MC 24-2x1 MC 24-2x2 Kanava 6 Lämmitettävä letku 3 Ainoastaan MC 24-2x2 Kanava 7 Pistooli 3 Kanava 8 Lämmitettävä letku 4 Kanava 9 Pistooli 4 Kanavan kohdentaminen MC 12 laitteella, joka varustettu lämmitettävällä säiliöllä Kanava 1 Kanava 2 Lämmitettävä säiliö Tankki (sulatusalue) Kanava 3 Lämmitettävä letku 1 Kanava 4 Pistooli 1 Kanava 5 Lämmitettävä letku 2 Ainoastaan MC 12-1x2 MC 12-2x1 Kanava 6 Pistooli 2 Merkkivalo (1, Kuva 2-4) Ilmaisee keltaista valoa lukuunottamatta samat käyttötilat kuin ohjausjärjestelmän merkkivalot (katso myös jakso 6, Vianetsintä ja käsikirjaan Ohjausjärjestelmä). Valkoinen Vihreä Keltainen (ainoastaan lisävarusteena olevan Pinnan tason valvonnan kanssa) Punainen Laite on kytketty päälle Laite valmis käyttöä varten Alin tankin taso Kollektiivinen virhe Painike lämmitys päällä/pois päältä (3 ja 4, Kuva 2-4) Painikkeet kytkevät lämmityksen (kuormitusvirtapiiri) päälle tai pois päältä. (Viittaus myös kohtiin Pääkytkin ja Viikkoajastin ).

23 Seloste 2-13 Tyhjennys painike (6, Kuva 2-4) Painikkeen painaminen aktivoi lisätoiminnon Jalokaasuhuuhtelu, esim. tankin täyttämisen jälkeen. Merkkivalo jalokaasupullo tyhjä (7, Kuva 2-4) Palaa kun jalokaasupullo on tyhjä. Punainen merkkivalo ja ohjausjärjestelmän punainen merkkivalo syttyvät. Näytöllä näkyy myös virhekoodi 66. Merkkivalo jalokaasusyöttö (5, Kuva 2-4) Merkkivaloon syttyy valo, kun jalokaasuruiskutus käynnistetään voimakkaasti tankin kuomun sulkemisen jälkeen (parametri C1) ja kun jalokaan ruiskutus tapahtuu jalokaasuohjauksella (parametri Con ja CoF). Vilkkuu, kun painiketta Tyhjennä painettu. Ohjelmoitava viikkoajastin (Lisävaruste) (8, Kuva 2-4) Viittaus käsikirjaan Viikkoajastin koskien käyttöä. Viikkoajastin kytkee kuormitusvirtapiirin (lämmittimet) päälle/pois päältä. Viikkoajastimen ja painikkeiden Heating on (lämmitys päälle) ja Heating off (lämmitys pois päältä) kytkentäfunktiot ovat samat, tarkoittaen: Laite, joka on kytketty päälle viikkoajastimella voidaan kytkeä pois päältä painikkeella Heating off (lämmitys pois päältä) Laite, joka on kytketty päälle painikkeella Heating on (lämmitys päälle) voidaan kytkeä pois päältä viikkoajastimella. HUOMAA: Ohjelmoitavaa viikkoajastinta (lisävaruste) käytettäessä tulee pääkytkimen aina olla asennossa I/ON (päällä). Sähkökaapin ilmanvaihto (9 ja 11, Kuva 2-4) Ilmastaa sähkökaapin pienentäen sisäpuolista lämpötilaa. Suodatin tulee puhdistaa tai vaihtaa säännöllisesti (Viittaus jaksoon 5, Ylläpito). Takogeneraattorin liitäntä (13, Kuva 2-4) Toimii takogeneraattorin (lisälaitteet) liitäntänä. Takogeneraattori on saatavissa Nordsonilta. Mikäli osana toimitusta viitataan käsikirjaan Takogeneraattori. VAROITUS: Liitettäessä Nordsonin Meltex sarjan laitteisiin ei ohjausjännite saa ylittää 160 V DC. Huomioimatta jättäminen voi aiheuttaa elektronisten komponenttien vaurioitumisen. HUOMAA: Ohjausjännitteen tulee olla tasattu (viittaus käsikirjaan Ohjausjäjestelmä).

24 2-14 Seloste XS 2 Liitäntä (14, Kuva 2-4) Toimii liitäntänä laitteen ja asiakkaan ulkoisten yksikköjen välillä. Yhdistämisen kohdentaminen katso jaksot Asennus ja Kytkentäkaaviot. Oven lukitus (10, Kuva 2-4) Sähkökaappi avataan toimitukseen sisältyvällä avaimella. Säilytä avain siten, että se on ainoastaan ammattitaitoisen ja valtuutetun henkilökunnan saatavilla. VAROITUS: Ainoastaan ammattitaitoinen ja valtuutettu henkilökunta saa avata sähkökaapin. VAROITUS: Irrota laite verkkojännitteestä. 10. Lämmöneristyspaneelit VAROITUS: Laitetta ei saa käyttää ilman lämmöneristyspaneeleja. Sivulämmöneristyspaneelit voidaan poistaa ja takapaneeli kallistaa toimintoja kuten asennus, ylläpito jne. varten. Paneelin lukitusmekanismit (paneelin kiinnittimet) voidaan avata nelikulmaruuviavaimella, joka sisältyy toimitukseen. VAROITUS: Huomioi kaapelin pituuden rajoitukset sähkökaapin ja pinnan tason valvonnan (lisävaruste) kytkentävahvistimen välillä poistettaessa kytkentävahvistinta kannattavaa suoja asetelmaa. MCSY354S050A0497X Kuva 2-6

25 Seloste Laitekilpi Laitekilvestä ilmenee seuraavat tiedot: Code Nordson Engineering GmbH D Lüneburg Germany R P/N Ser. U I A f V 50/60 Hz P W Pmax W XXSY015L034A0395 Kuva 2-7 Tieto Seloste Laite Code Laiteseloste ja konfiguraatiokoodi P/N Tuotenumero Ser. Sarjanumero U Käyttöjännite Voltti I Sulakkeen arvo Ampeeri f Verkkojännitteen taajuus Hertsi P Laitteen virrankulutus Wattia P maks. Laitteen ja siihen kytkettyjen lisälaitteiden maksimi tehon kulutus Wattia

26 2-16 Seloste

27 Jakso 3 Asennus

28 3-0 Asennus

29 Asennus 3-1 Jakso 3 Asennus VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. 1. Kuljetus Katso jaksosta Tekninen erittely paino. Käytettävä ainoastaan sopivia kuljetusmuotoja. Aseta laite erikoislavalle (varustettuna kumisin tärinänvaimentimin) käyttäen kulmatukia (Kuva 3-1). Pakkaa käyttäen tukevia materiaaleja; täytä laitteen ja pakkauksen väli sopivin täyteainein. Suojaa laitetta kosteudelta, liialliselta pölyltä, iskuilta ja tärinältä. MCSY358S065A0497 Kuva 3-1 Nosto (pakkauksesta purkamattoman) Katso jaksosta Tekninen erittely paino. Nosta laitteen kehikosta käyttäen soveltuvaa nostolaitetta tai haarukkanosturia. 2. Pakkauksesta purkaminen Pura laite pakkauksesta huolellisesti ja tarkista mahdollisilta kuljetuksessa aiheutuneilta vaurioilta. Säästä erikoislava ja kulmatuet myöhempää käyttöä varten. Kierrätä pakkausmateriaali tai varmista sen säilytys paikallisten sääntöjen mukaisesti. 3. Siirtäminen Tyhjennä laite, irrota kaikki liitännät laitteesta ja anna laitteen kylmetä. 4. Varastointi Laitetta ei saa varastoida ulkona! Suojaa laite kosteudelta, liialliselta pölyltä ja suurilta lämpötilavaihteluilta (muodostaen kosteuden tiivistymistä). 5. Sijoitus Varmista laitteen oikea sijoitus paikallisten määräysten mukaisesti.

30 3-2 Asennus 6. Asennus Laitteen saa asentaa ainoastaan sellaiseen ympäristöön, joka vastaa sen suojausastetta (katso jakso Tekninen erittely). Laitetta ei saa asentaa räjähdysalttiiseen ympäristöön! Suojaa laite tärinältä. Poista kuljetustuet (mikäli niitä on). Tarkista kaikkien pistokkeiden ja ruuviliitosten tiukkuus. Varaa laitteelle riittävästi tilaa (Kuva 3-2). MCSY355S070A0497 Kuva Yleiskatsaus HUOMAA: Yleiskatsaus ei korvaa seuraavaa selostetta. Asenna merkkivalo Poista kuumasulatemateriaalihöyryt mikäli tarpeen (vuotavat ainoastaan tankin kannen ollessa auki) Sähkö liitännät Liitä jalokaasu Asenna lämmitettävä letku MCSY352L110B0697 Kuva 3-3

31 Asennus Merkkivalon asentaminen Merkkivalo tulee asentaa sähkökaappiin (se on poistettu kuljetuksen ajaksi). 9. Kuumasulatemateriaalihöyryjen poistaminen Varmista, etteivät kuumasulatemateriaalihöyryt ylitä sallittuja rajoja. Poista höyryt mikäli tarpeen. Varmista riittävä ilmanvaihto tilassa, jossa laitetta tullaan käyttämään. 10. Sähköliitännät VAROITUS: Sähköiskun vaara. Huomioimatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman tai laitevaurion. Kaapeleiden suuntaus Varmista, etteivät kaapelit joudu kosketuksiin liikkuvien ja/tai lämpimien laiteosien kanssa. Kaapeleita ei saa niputtaa ja niiden kunto tulee tarkastaa säännöllisesti. Vaihda vaurioituneet kaapelit välittömästi! Verkkojännite VAROITUS: Laitetta saa käyttää vain laitekilven mukaisessa verkkojännitteessä. HUOMAA: Sallittu toleranssi nimellisverkkojännitteestä on +5% / 10%. HUOMAA: Verkkoliitäntäkaapelin johtimen paksuuden tulee soveltua käytetylle liitäntäteholle. Katso laitekilvestä nimellisvirta. Verkkoliittimet sijaitsevat sähkökaapissa. Katso kytkentäkaaviosta liitännän kohdentaminen. Takogeneraattori (Lisälaitteet) Takogeneraattori on liitetty liittimeen (13, Kuva 2 4). Katso kytkentäkaaviosta liitännän kohdentaminen. Takogeneraattori on saatavissa Nordsonilta. Mikäli se on osa toimitusta, viittaus myös käsikirjaan Takogeneraattori. VAROITUS: Kytkettäessä Nordsonin Meltex sarjan laitteita ei syöttöjännite saa ylittää 160 V DC. Huomioimatta jättäminen saattaa aiheuttaa elektronisten komponenttien vaurioitumisen. HUOMAA: Takogeneraattorin tuottaman ohjausjännitteen tulee olla tasattu (katso ohjausjärjestelmä).

32 3-4 Asennus XS 2 Liitäntä Toimii laitteen ja asiakkaan ulkoisten yksiköitten liitäntänä. Laitteen erikoisversioissa saattaa liitännän kohdennus erota tässä kuvatusta. Katso kytkentäkaaviosta tällaisten laitteiden liitännän kohdentaminen. HUOMAA: Käytä ainoastaan suojattuja kaapeleita/johtoja. Kytke suojaus maadoitukseen EMC vaatimusten mukaisesti. HUOMAA: Laitteeseen kytkettyjen induktiivisten kuormitusten (esim. magneettiventtiilit) tulee olla varustettuja suojalaitteella (esim. latausdiodi), joka deaktivoi induktiivisen kuormituksen irtikytkemisestä aiheutuvan induktiojännitteen. Vakio kytkennän kohdentaminen XS 2 Liitäntä (katso myös kytkentäkaavio) Pin Toiminto Huomautuksia Syöttö Ulostulo Jännitteetön 1 24 V DC 1 / 2, 5, 10, 11 tehdaskytketty 2 Moottori 1 päällä / pois päältä 1 / 2 tehdaskytketty 3 Venttiiliohjaus 1 3 / 4 tehdaskytketty 4 24 V DC 5 Moottori 2 päällä / pois päältä 1 / 5 tehdaskytketty 6 Venttiiliohjaus 2 6 / 7 tehdaskytketty 7 24 V DC 8 Lepolämpötila ulkoinen on(päällä)/off(pois päältä) 9 Ei varattu 10 Laiteen vapautus (pääkytkin aktivoituneena) 1 / 10 tehdaskytketty 11 Vapautus kaikki moottorit 1 / 11 tehdaskytketty 12 Ulkoinen jännitesyöttö ulostuloille pin:it 13, 14 ja Merkki Toimintavalmis Syötetään ulkoisella jännitteellä pin:illä Merkki Ryhmävirhe Syötetään ulkoisella jännitteellä pin:illä Ulkoinen syöttöjännite ulostulolle pin Vapautus Ohjauslaite (ES...) Syötetään ulkoisella jännitteellä pin:illä Ei varattu 18 Venttiiliohjaus 3 18 / 19 tehdaskytketty V DC 20 Ei varattu 21 Venttiiliohjaus 4 21 / 22 tehdaskytketty V DC 23 Ei varattu 24 Ei varattu 25 Ulkoinen jännitesyöttö ulostulolle pin Pinnan tason valvonnan (lisävaruste) osoitus Full (täysi) (Ei kohdennettu lisävarusteella Säiliö) Syötetään ulkoisella jännitteellä pin:illä Ulkoinen syöttöjännite ulostulolle pin Pinnan tason valvonnan (lisävaruste) osoitus Fill (täytä) Syötetään ulkoisella jännitteellä pin:illä Ei varattu 30 Ei varattu 31 Ei varattu 32 Osoitus Jalokaasu tyhjä Syötetään ulkoisella jännitteellä pin:illä 12

33 Asennus Lämmitettävien letkujen asentaminen VAROITUS: Kuuma! Palovamman vaara. Käytä suojakäsineitä. Yhdistäminen Mikäli kylmää kuumasulatemateriaalia on letkuliitäntäpidikkeessä (1) ja/tai letkuliitännässä (2), tulee nämä komponentit lämmittää kunnes materiaali pehmenee (noin 80 C, 176 F). 4. Tee ensi letkun (3) sähköliitäntä laitteeseen. Mikäli kyseessä on useampi kuin yksi letku: jokaisella letkuliitännällä on vastaava liitäntäpidike. Älä vaihda vahingossa! HUOMAA: Laitteissa, joissa on kierrätysletkut: erota kierrätysletkut syöttöletkuista. 5. Lämmitä laite ja letku n. 80 C (176 F). Kuva 3-4 Periaatepiirros MXHH001S050A Ruuvaa letku laitteeseen. HUOMAA: Sulje käyttämätön letkuliitäntä Nordsonin kierretulpalla. Irrottaminen VAROITUS: Laitteessa ja kuumasulatemateriaalissa on painetta. Laske paine pois ennenkuin irrotat lämmitetyt letkut. Huomioimatta jättäminen saattaa aiheuttaa vaikeita palovammoja. Paineen poistaminen 1. Aseta moottorin nopeus 0 RPM; kytke moottori(t) pois päältä. 2. Aseta astia levityspään/kuumasulatekäsipistoolin suuttimen (suutinten) alle. 3. Laukaise magneettiventtiili(t) sähköisesti tai käsin; tai vedä kuumasulatekäsipistoolin liipaisinta. Toista tämä menettely kunnes kuumasulatemateriaalia ei enää virtaa ulos. 4. Käytä kuumasulatemateriaali uudelleen tai varmista materiaalin säilytys paikallisten sääntöjen mukaan. Kaksi jakoavainta Kahden jakoavaimen käyttö estää laitteen letkuliitännän kääntymisen. MXHH002S033A0295 Kuva 3-5 Periaatepiirros

34 3-6 Asennus 12. Pneumaattinen ylipaineventtiili (Lisävaruste) Katso käsikirja Ylipaineventtiili. 13. Jalokaasulaite Viittaus käsikirjaan Suojakaasulaitteisto.

35 Jakso 4 Käyttö

36 4-0 Käyttö

37 Käyttö 4-1 Jakso 4 Käyttö VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. 1. Tankin täyttäminen WARNING: Kuuma! Palovamman vaara. Käytä suojalaseja ja suojakäsineitä. Tankin kannesta johtuva palovamman vaara kun tankin kuomu on auki. Kuumasulatetta saattaa roiskua tankista täytön jälkeen. Lisää sulate huolellisesti. Ennen tankin täyttöä varmista, että tankki ja kuumasulatemateriaali ovat puhtaat eivätkä sisällä vieraita esineitä. Vieraat esineet saattavat vahingoittaa itse laitetta ja sen lisälaitteita. Varmista myös etteivät jalokaasun tuloaukko ja ilmanpoistoaukko ole sulatteen tukkimia. HUOMAA: Tankkia ei saa käyttää kokonaan tyhjäksi. Mikäli tankissa on liian vähän kuumasulatemateriaalia se voi ylikuumentua. Tämä voi aiheuttaa kuumasulatejäämien ja kerrostumien muodostumisen, jotka saattavat johtaa laitehäiriöihin. Maksimi täyttötaso Varmista, ettei sulanut sulate yllä jalokaasun tuloaukkoon ja tankin ilmanpoistoaukkoon. Tankki, jossa lisävarusteena säiliö Sijoita avoin astia aukko alaspäin varovasti säiliöön. Mikäli tarpeen käytä piikkiä tehdäksesi reiän astian pohjaan. Tämä estää tyhjiön muodostumisen astiaan; tyhjiö saattaisi estää sulatetta valumasta ulos. MCTK030S050A01998 Kuva 4-1

38 4-2 Käyttö Tankin avaaminen ja sulkeminen VAROITUS: Kuuma! Tankin kannesta johtuva palovamman vaara tankin kuomun ollessa avattuna. Käytä suojakäsineitä. VAROITUS: Älä käytä laitetta tankin kannen ollessa auki. Kuumasulatemateriaalin höyryjä, jotka voivat sisältää vaarallisia aineita saattaa vapautua. 1 VAROITUS: Tankin kantta ei saa avata ennenkuin nopea ilmanpoistotoiminnon ääni on loppunut VAROITUS: Älä käytä laitetta tankin kuomun ollessa auki. Kuomun ollessa auki jalokaasupaine vapautuu tankista eikä jalokaasupaineistusta tapahdu. Tämä saattaa aiheuttaa sulatteen kovettumisen tankissa. Tankin avaaminen 1. Avaa tankin kuomu (1) (viittaus myös kohtaan Tankin kuomun kytkin). 2. Avaa tankin kannen lukko (3) Vedä tankin kansi auki tankin kannen kahvan (2) avulla kunnes tankin kannen kannatin (5) lukittuu paikalleen. Tankin sulkeminen 1. Tartu tankin kanteen tankin kannen kahvasta (2). Nykäise tankin kannen kannatinta (5) taaksepäin ja sulje tankin kansi. 2. Sulje tankin kannen lukko (3). 3. Sulje tankin kuomu (1) (viittaus myös kohtaan Tankin kuomun kytkin). Tankin kuomun kytkin Tankin kuomun kytkin (4) aktivoi seuraavat toiminnot avattaessa ja suljettaessa tankin kuomua (1): 5 Tankin kuomu avataan Jalokaasupaine vapautuu tankista (nopea ilmanpoisto). Tankin kuomu suljetaan Tankki paineistetaan jalokaasulla ohjausjärjestelmässä asetetun aika asetuksen mukaisesti (parametri C1) Parametrin C1 aika asetuksen loputtua tankki paineistetaan jalokaasulla säännöllisin väliajoin ohjausjärjestelmän asetusten mukaisesti (parametrit Con ja CoF). 6 MCSY335S220B0697 Kuva 4-2

39 Käyttö Lämpötilojen asettamine Lämpötilojen samoin kuin ohjausjärjestelmän muidenkin toimintojen asettaminen on selostettu yksityiskohtaisesti käsikirjassa Ohjausjärjestelmä. HUOMAA: Ohjausjärjestelmän selosteessa käsittelylämpötila viittaa myös nimellisarvolämpötilaan. HUOMAA: Lämpötilan asetus on käsittelylämpötilan määräämä kuumasulatemateriaalin toimittajan määritysten mukaisesti. Laitteen tai lämmitettyjen järjestelmäkomponenttien käyttölämpötilaa ei saa ylittää. Nordson ei myönnä mitään takuuta ja/tai ota mitään vastuuta vaurioista, jotka aiheutuvat vääristä lämpötila asetuksista. HUOMAA: Käytettävästä sulatteesta riippuen saattaa olla tarpeen sopeuttaa tankin ylilämpötilan termostaatit ja mahdollinen lisävarusteena oleva säiliö sulatteen maksimi käsittelylämpötilaan. (Tämä saattaa merkitä ylilämpötilan termostaattien vaihtamista). Termostaatin irtikytkentäarvo ei saa ylittää laitteen maks. käyttölämpötilaa! Termostaattien osalta jakso Tekninen erittely. Yleisiä ohjearvoja Lämmitysalue / Lämpötila / Aika Taulukossa mainitut arvot ovat yleisiä ohjearvoja. Asetus Lämmitettävä säiliö (lisävaruste) 20 C (68 F) alle määritetyn käsittelylämpötilan Tankki 10 C (50 F) alle määritetyn käsittelylämpötilan Alilämpötila arvo 10 C (50 F) alle asetetun käsittelylämpötilan Ylilämpötila arvo C (50 86 F) yli asetetun käsittelylämpötilan Lepolämpötila arvo Lepolämpötila aika Tarpeen mukaan Tarpeen mukaan Levityspää (lisälaitteet) Määritetty käsittelylämpötila(t) Lämmitettävä letku (lisälaitteet) Määritetty käsittelylämpötila

40 4-4 Käyttö 3. Kuumasulatemateriaalin syöttömäärän asettaminen Kuumasulatemateriaalin syöttömäärän asetus samoin kuin muidenkin ohjausjärjestelmän toimintojen asetukset on selostettu yksityiskohtaisesti käsikirjassa Ohjausjärjestelmä. Moottorin/Pumpun nopeudet Tässä mainittu moottorin/pumpun nopeus on pääakselilla mitattu nopeus. Todellinen moottorin nopeus on paljon korkeampi. HUOMAA: Vältä jatkuvaa moottorin/pumpun nopeutta vähemmän kuin 5 kierr./min. ja enemmän kuin 80 kierr./min estääksesi liikakulumisen. Manuaalikäyttö Moottorin/pumpun nopeus vastaa asetusarvoa eikä se muutu. Sitä ei myöskään voida ohjata synkronisesti päälaitteen kanssa. Automaattikäyttö Moottorin/pumpun nopeus on synkronisesti ohjattu päälaitteen nopeuteen. Tunnusluvut voidaan asettaa. HUOMAA: Automaattikäyttö on mahdollista vain mikäli ohjausjännite on saatavilla. HUOMAA: Ohjausjännitteen tulee olla tasattu (katso käsikirja Ohjausjärjestelmä).

41 Käyttö Ensimmäinen käynnistys Sen jälkeen kun laite on kunnolla asennettu voidaan tehdä ensimmäinen käynnistys. HUOMAA: Laite on testattu ennen toimitusta kattavilla toimintatesteillä, jolloin tankki on täytetty erityisellä testimateriaalilla. Laitteessa saattaa yhä olla tämän materiaalin jäännöksiä. Poistaaksesi nämä jäännökset sulata ja syötä useita kiloja kuumasulatemateriaalia ennen tuotannon aloittamista. HUOMAA: Lämpötilan asetus on käyttölämpötilan määräämä kuumasulatemateriaalin toimittajan määritysten mukaisesti. Laitteen tai lämmitettyjen järjestelmäkomponenttien käyttölämpötilaa ei saa ylittää. Nordson ei myönnä mitään takuuta ja/tai ota mitään vastuuta vaurioista, jotka aiheutuvat vääristä lämpötila asetuksista. HUOMAA: Nordson hammasrataspumppuja ei saa käyttää ilman kuumasulatemateriaalia. Ennenkuin käynnistät moottorin varmista, että tankki on täytetty. HUOMAA: Vältä jatkuvaa moottorin/pumpun nopeutta vähemmän kuin 5 kierr./min. ja enemmän kuin 80 kierr./min. estääksesi liikakulumisen. HUOMAA: Käyttäjän tulee tutustua käsikirjaan Ohjausjärjestelmä ennen seuraavien tehtävien suorittamista. 1. Varmista, että liitännän XS 2 kytkennät Laitteen vapauttamainen kytkeytyvät päälle ulkoisesti tai siltakytkentänä (katso Asennus). 2. Varmista, että tankki on paineistettu jalokaasulla. 3. Käännä pääkytkin asentoon I/ON(Päällä). 4. Mikäli osana tätä laitetta (lisävaruste) aseta viikkoajastin (katso käsikirja Ohjelmoitava viikkoajastin). 5. Aktivoi painike Lämmitys päällä. 6. Mikäli käytössä kalibroi lisävarusteena oleva pinnan tason ohjaus (viittaus käsikirjaan Kytkentävahvistin CSV korkeusanturilla). 7. Täytä tankki. 8. Sulje tankin kansi ja tankin kuomu. 9. Suorita kaikki ohjausjärjestelmän asetukset. 10. Odota kunnes laite on käyttövalmis (vihreä valo palaa). 11. Esivalitse moottori. 12. Käynnistä moottori. 13. Aseta moottorin/pumpun nopeus halutun kuumasulatemateriaalin syöttömäärän mukaisesti.

42 4-6 Käyttö 5. Päivittäinen ON(Päälle)/ OFF(Pois päältä) kytkentä Päivittäinen ON(Päälle) kytkentä Päivittäisellä ON(Päälle)/OFF(Pois päältä) kytkennällä on sama merkitys kuin termeillä käynnistys ja pysäytys. HUOMAA: Nordson hammasrataspumppuja ei saa käyttää ilman kuumasulatemateriaalia. Ennenkuin kytket moottorin päälle varmista, että tankki on täytetty. HUOMAA: Vältä jatkuvaa moottorin/pumpun nopeutta vähemmän kuin 5 kierr./min. ja enemmän kuin 80 kierr./min. estääksesi liikakulumisen. 1. Varmista, että tankki on paineistettu jalokaasulla. 2. Käännä pääkytkin asentoon I/ON(Päälle). 3. Aktivoi painike Lämmitys päällä. 4. Täytä tankki mikäli tarpeen. 5. Odota kunnes laite on käyttövalmis (vihreään lamppuun syttyy valo). 6. Esivalitse moottori(t). 7. Käynnistä moottori. Päivittäinen OFF(Pois päältä) kytkentä (jalokaasu pois päältä) 1. Pysäytä moottori. 2. Käännä pääkytkin asentoon 0/OFF(Pois päältä). 3. Mikäli tarpeen varmista pääkytkin riippulukolla estääksesi luvattoman kytkemisen. VAROITUS: Kun pääkytkin asetetaan asentoon 0/Off (pois päältä) kytkeytyy jalokaasulaitteisto pois päältä ja tankista poistuu ilma. Tämä saattaa aiheuttaa tankissa olevan sulatteen kovettumisen. Päivittäinen OFF(Pois päältä) kytkentä (jalokaasu ei pois päältä) 1. Pysäytä moottori. 2. Aktivoi painike Lämmitys pois päältä. 6. Hätäpysäytys VAROITUS: Sammuta laite välittömästi kaikissa hätätapauksissa. 1. Käännä pääkytkin asentoon 0/OFF(Pois päältä). 2. Laitteen uudelleenkäynnistys hätäpysäytyksen jälkeen on kielletty kunnes ammattitaitoinen henkilö on korjannut vian.

43 Käyttö Asetuspöytäkirja Kopioi lomake ennen sen täyttämistä. Tuotantotiedot: Kuumasulatemateriaali: Tavaran toimittaja Käyttölämpötila Viskositeetti Puhdistusaine: Tavaran toimittaja Leimahduspiste Johtokanava: Tankki (tehdasasetettu) Käyttölämpötilat (Nimellislämpötila arvot): Lämmitettävä säiliö (lisävaruste) Tankki Lämmitettävä letku (lisälaitteet) 1) 2) 3) 4) Levityspää (lisälaitteet) 1) 2) 3) 4) Ilmanlämmitin (lisälaitteet) 1) 2) 3) 4) Moottorin/Pumpun nopeudet: Moottori/Pumppu 1) 2) Levityspään ilmanpaineet (lisälaitteet): Ohjausilma 1) 2) 3) 4) Ruiskutusilma 1) 2) 3) 4) Muistiinpanoja: Nimi Päivämäärä

44 4-8 Käyttö

45 Jakso 5 Ylläpito

46 5-0 Ylläpito

47 Ylläpito 5-1 Jakso 5 Ylläpito VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. HUOMAA: Ylläpito on tärkeä ennaltaehkäisevä toimenpide käyttöturvallisuuden ylläpitämiseksi ja laitteen eliniän pidentämiseksi. Ylläpitoa ei saa missään olosuhteissa laiminlyödä. 1. Paineen poistaminen VAROITUS: Laitteessa ja sulatteessa on painetta. Ennekuin poistat lämmitettäviä letkuja, levityspäitä tai kuumasulatekäsipistooleja poista järjestelmäpaine. Huomioimatta jättäminen saattaa aiheuttaa vaikeita palovammoja. VAROITUS: Kuuma. Palovamman vaara. Käytä suojakäsineitä. 1. Aseta moottorin nopeus 0 kierr./min.; pysäytä moottori(t). 2. Aseta astia levityspään/kuumasulatekäsipistoolin suuttimen (suutinten) alle. 3. Avaa magneettiventtiili(t) sähköisesti tai manuaalisesti; tai laukaise kuumasulakäsipistooli. Toista tämä toimenpiden kunnes kuumasulatemateriaalia ei enää valu. 4. Käytä kuumasulatemateriaali uudestaan tai varastoi huolellisesti paikallisten säännösten mukaisesti.

48 5-2 Ylläpito 2. Päivittäinen ylläpito Ilmoitetut aikavälit ovat kokemukseen perustuvia yleisohjeita. Laitteen sijainnista, tuotanto olosuhteista ja käyttöajasta riippuen on tarpeen tarkistaa ylläpidon aikavälejä. Laiteosa Toiminto Aikaväli Viittaus Koko laite Ulkoinen puhdistus Päivittäin Sivu 5-3 Tarkastus ulkoisten vaurioitten Päivittäin Sivu 5-3 osalta Tankki Silmämääräinen tarkastus tankin Päivittäin tai ennen jokaista tankin epäpuhtauksien osalta täyttöä Silmämääräinen tarkastus jalokaasusyöttöaukkojen, ilman poiston jne. osalta tarkistaaksesi ovatko ne sulatteen tukkeennuttamia; puhdista mikäli tarpeen 3. Säännöllinen ylläpito Ilmoitetut aikavälit ovat kokemukseen perustuvia yleisohjeita. Laitteen sijainnista, tuotanto olosuhteista ja käyttöajasta riippuen on tarpeen tarkistaa ylläpidon aikavälejä. Laiteosa Toiminto Aikaväli Viittaus Sähkökaapin tuuletin Tarkista suodatin, puhdista tai Pölyn muodostumisesta Sivu 5-3 vaihda mikäli tarpeen riippuen; päivittäin mikäli tarpeen Virtakaapeli Tarkastus vaurioitten osalta Laitetta huollettaessa Ilmaletkut Tarkastus vaurioitten osalta Laitetta huollettaessa Hammasrataspumppu Viittaus erilliseen käsikirjaan Moottori / vaihelaatikko Viittaus erilliseen käsikirjaan Tankki Viittaus erilliseen käsikirjaan Ylipaineventtiili Viittaus erilliseen käsikirjaan Jalokaasulaitteisto Viittaus erilliseen käsikirjaan Ilmankuivain paineilmasuodattimella (erikoisvarustus) Viittaus erilliseen käsikirjaan
