1 DuraBlue Sulaattajat Mallit D4L, D10L ja D16L Käsikirja P/N B Finnish Painos 07/03 NORDSON CORPORATION DULUTH, GEORGIA USA

2 Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 2002 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallista lupaa kielletty. Nordson pidättää itsellään muutosoikeudet ilman ennakkoilmoitusta Kaikki oikeudet pidätetään. Trademarks AccuJet, AeroCharge, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CF, CanWorks, Century, Clean Coat, CleanSleeve, CleanSpray, Control Coat, Cross-Cut, Cyclo-Kinetic, Dispensejet, DispenseMate, Durafiber, Durasystem, Easy Coat, Easymove Plus, Econo-Coat, EFD, ETI, Excel 2000, Flex-O-Coat, FlexiCoat, Flexi-Spray, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Helix, Heli-flow, Horizon, Hot Shot, Isocoil, Isocore, Iso-Flo, JR, KB30, Kinetix, Little Squirt, Magnastatic, MEG, Meltex, Microcoat, MicroSet, Millennium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, Patternview, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, PRX, RBX, Rhino, S. design stylized, Saturn, SC5, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Spray Squirt, Spraymelt, Super Squirt, Sure Coat, Tela-Therm, Trends, Tribomatic, UniScan, UpTime, Veritec, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark ja When you expect more. ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. AeroDeck, AeroWash, Apogee, ATS, Auto-Flo, AutoScan, BetterBook, Chameleon, CanNeck, Check Mate, Colormax, Control Weave, Controlled Fiberization, CoolWave, CPX, DuraBlue, Dura Coat, Dura Screen, Dry Cure, E-Nordson, EasyClean, Eclipse, Equi=Bead, ESP, Fill Sentry, Fillmaster, Gluie, icontrol, iflow, Ink-Dot, Iso-Flex, itrend, KVLP, Lacquer Cure, Maxima, MicroFin, MicroMax, Minimeter, Multifil, Origin, PermaFlo, PluraMix, Powder Pilot, Powercure, Primarc, ProBlue, Process Sentry, PurTech, Pulse Spray, Ready Coat, Select Series, Sensomatic, Shaftshield, SheetAire, Spectral, Spectronic, Speed Coat, Speedking, Spray Works, Summit, Sure Brand, Sure Clean, Sure Max, Swirl Coat, Tempus, ThruWave, Tracking Plus, Trade Plus, Universal, VersaBlue, Vista, Web Cure ja 2 Rings (Design) ovat Nordson Corporationin tavaramerkkejä.

3 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Düsseldorf - Nordson UV Italy Netherlands Norway Hot Melt Finishing Poland Portugal Russia Slovak Republic Spain Sweden Hot Melt Finishing 46 (0) (0) Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_K 0702

4 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan Japan North America Canada USA Hot Melt Finishing Nordson UV NI_EN_K Nordson Corporation All rights reserved

5 Sisällysluettelo I Sisällysluettelo Turvaohjeet Turvallisuussymbolit Laitteen omistajan velvollisuudet Tiedot turvallisuudesta Ohjeet, vaatimukset ja standardit Käyttäjien perehdyttäminen Alalla sovellettavat turvallisuusmenettelyt Laitteen aiottu käyttö Ohjeet ja turvallisuusviestit Asennusmenettelyt Käyttömenettelyt Ylläpito- ja korjausmenettelyt Tietoja laitteen turvallisuudesta Laitteen sammutus Järjestelmän hydraulisen paineen poisto Järjestelmän jännitteen katkaisu Pistoolien toiminnan estäminen Yleiset turvallisuusvaroitukset Muut varotoimenpiteet Ensiapu Turvaohjetarrat ja -lipukkeet Johdanto Muut tietolähteet Asennusohje Käyttöohje Tuotteen oheis-cd Tuotekuvaus Aiottu käyttö Käytön rajoitukset Toimintatilat Sulattajan tunnistaminen Pääosat Lisävarusteet

6 II Sisällysluettelo Asennus Pika-aloitus Yleiskuvaus Lisätiedot Asennustyövaiheet Asennushenkilöstön kokemus Asennusvaatimukset Etäisyydet Sähkövirta Muita huomioita Sulattajan purkaminen pakkauksesta Asennussarjan sisältö Asiakkaan toimittamat materiaalit Sulattajan asennus Sähkönsyötön kytkeminen Letkujen ja pistoolien kytkeminen Sulattajan asettaminen Pika-asetus Toimintaparametrit Toimintaparametrien valinta Toimintaparametrien lukeminen tai muokkaaminen Tankin, letkujen ja pistoolien nimellislämpötila Parametrien ja nimellislämpötilojen muutosten katselu Lisävarusteiden asentaminen Pistoolin pääteasteen, kuvionohjaimen tai ajastimen kytkeminen Sulattajan huuhtelu Paineensäätöventtiilin säätö

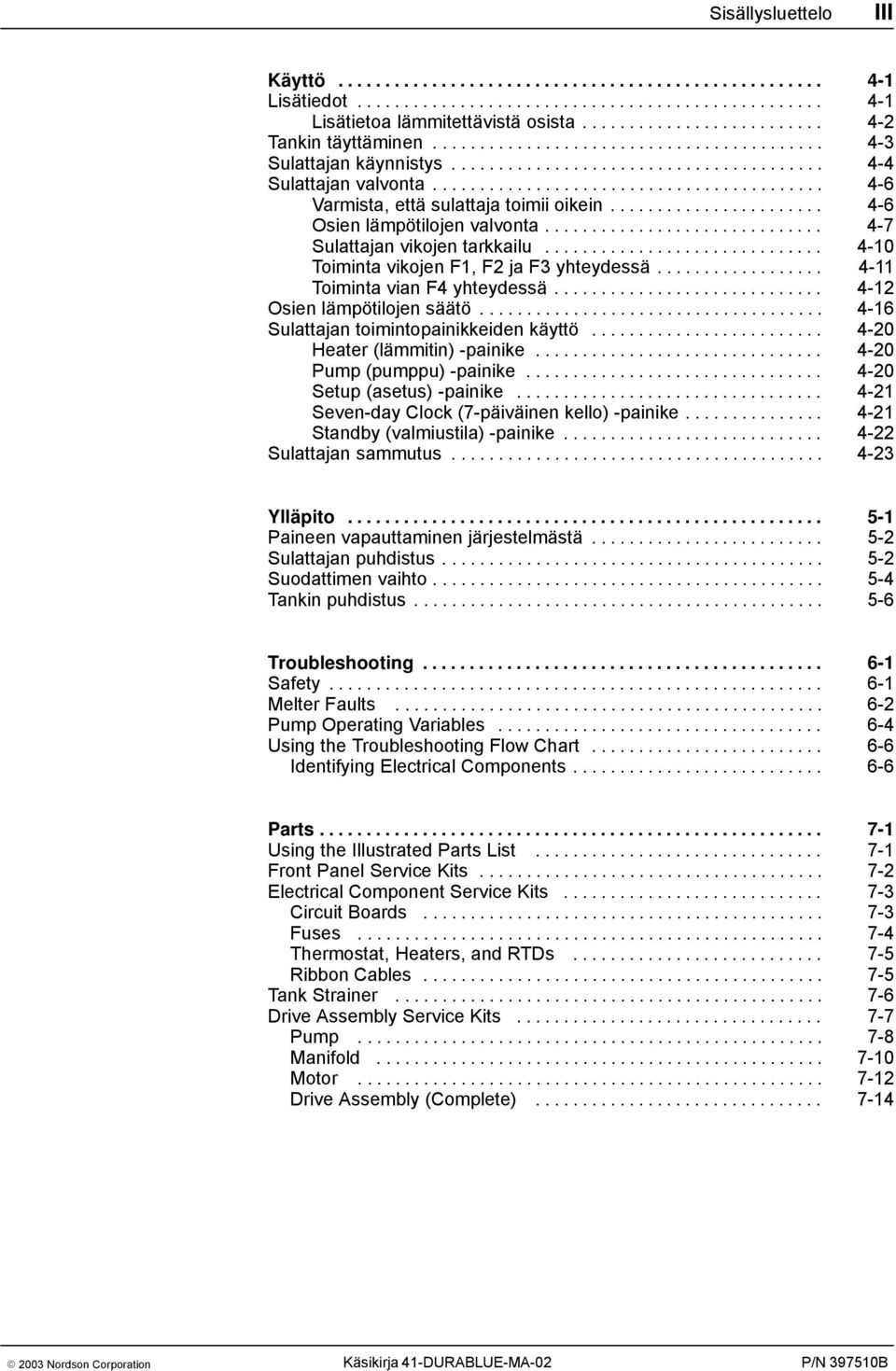

7 Sisällysluettelo III Käyttö Lisätiedot Lisätietoa lämmitettävistä osista Tankin täyttäminen Sulattajan käynnistys Sulattajan valvonta Varmista, että sulattaja toimii oikein Osien lämpötilojen valvonta Sulattajan vikojen tarkkailu Toiminta vikojen F1, F2 ja F3 yhteydessä Toiminta vian F4 yhteydessä Osien lämpötilojen säätö Sulattajan toimintopainikkeiden käyttö Heater (lämmitin) -painike Pump (pumppu) -painike Setup (asetus) -painike Seven-day Clock (7-päiväinen kello) -painike Standby (valmiustila) -painike Sulattajan sammutus Ylläpito Paineen vapauttaminen järjestelmästä Sulattajan puhdistus Suodattimen vaihto Tankin puhdistus Troubleshooting Safety Melter Faults Pump Operating Variables Using the Troubleshooting Flow Chart Identifying Electrical Components Parts Using the Illustrated Parts List Front Panel Service Kits Electrical Component Service Kits Circuit Boards Fuses Thermostat, Heaters, and RTDs Ribbon Cables Tank Strainer Drive Assembly Service Kits Pump Manifold Motor Drive Assembly (Complete)

8 IV Sisällysluettelo Optional Equipment Software Air Control Kit Pressure Control Valve Knob Footswitch Kit Drain Valve Kit Hose Support Kit Pressure Gage Kit Handgun Support Kit Automatic Pressure Control Technical Data General Specifications Electrical Specifications Motor and Pump Specifications Dimensions D4L Melter D10L and D16L Melter Conduit Penetration Sizes Sulattajan tehontarpeen laskeminen A-1 Toimintaparametrit B-1 Vakio B-2 7-päiväinen kello B-8 Esimerkki B-9 Esimerkki B-9 Esimerkki B-9 PID-valinta B-18

9 Turvaohjeet 1-1 Jakso 1 Turvaohjeet Tämä jakso on luettava ennen laitteen käyttöä. Tämä jakso sisältää suosituksia ja käytäntöjä, jotka koskevat tämän käsikirjan käsittelemän tuotteen (jäljempänä laite ) turvallista asennusta, käyttöä ja ylläpitoa (jäljempänä käyttö ). Lisätietoja turvallisuudesta annetaan tehtäkohtaisten turvallisuusohjeiden muodossa kautta tämän käsikirjan. VAROITUS: Tässä käsikirjassa annettujen turvallisuusohjeiden, suositusten ja työsuojeluohjeiden noudattamatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laite- tai omaisuusvahinkoja. Turvallisuussymbolit Seuraavia turvallisuussymboleja ja huomiosanoja käytetään kautta tämän käsikirjan varoittamaan lukijaa henkilövahingon vaarasta tai ilmaisemaan tilanteet, jotka voivat johtaa laite- tai omaisuusvahinkoihin. Kaikkia huomiosanoilla merkittyjä turvallisuusohjeita on ehdottomasti noudatettava. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena vakava loukkaantuminen tai hengenvaara. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena lievä tai keskivakava loukkaantuminen. VAROITUS: (Käytettynä ilman turvallisuussymbolia) Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena laite- tai omaisuusvahinkoja Nordson Corporation A1FI 01 [XX SAFE] 10

10 1-2 Turvaohjeet Laitteen omistajan velvollisuudet Laitteen omistajat ovat velvollisia ylläpitämään turvallisuusohjeistusta, varmistamaan että kaikkia laitteen käyttöä koskevia ohjeita ja viranomaismääräyksiä noudatetaan, sekä perehdyttämään kaikki laitteen potentiaaliset käyttäjät tehtäviinsä. Tiedot turvallisuudesta Tutki ja omaksu kaikki turvallisutta koskevat tietolähteet, mukaan lukien omistajakohtaiset turvallisuusmenettelyt, alan hyväksytyt käytännöt, viranomaismääräykset, sulatemateriaalin valmistajan ilmoittamat tuotetiedot sekä tämä käsikirja. Turvallisuutta koskevat tiedot on annettava laitteen käyttäjien ulottuville viranomaismääräysten mukaisella tavalla. Lisätietoja antavat turvallisuusasioita käsittelevät viranomaiset. Kaikki turvallisuuteen liittyvät tiedot, mukaan lukien laitteisiin kiinnitetyt turvallisuustarrat, on pidettävä aina lukukelpoisessa kunnossa. Ohjeet, vaatimukset ja standardit Varmista, että laitetta käytetään tämän käsikirjan, käyttöä säätelevien lakien ja määräysten sekä alan hyväksyttyjen käytäntöjen mukaisella tavalla. Hanki tarvittaessa organisaatiosi suunnittelu- tai turvallisuusosaston tai vastaavan tahon hyväksyntä ennen laitteen asennusta ja käyttöönottoa. Hanki asianmukaiset pelastus- ja ensiapuvälineet. Tee turvallisuustarkastuksia, joilla varmistetaan vaadittujen menettelyjen noudattaminen. Arvioi turvallisuuskäytännöt ja -menettelyt uudelleen aina kun prosessiin tai laitteisiin tehdään muutoksia. A1FI 01 [XX SAFE] Nordson Corporation

11 Turvaohjeet 1-3 Käyttäjien perehdyttäminen Laitteen omistajat ovat velvollisia varmistamaan, että käyttäjät: Saavat asianmukaisen koulutuksen työtehtäviinsä viranomaismääräysten ja alan hyväksyttyjen käytäntöjen mukaisella tavalla Tuntevat laitteen omistajan turvallisuus- ja tapaturmantorjuntakäytännöt ja -menettelyt Saavat laite- ja tehtäväkohtaisen koulutuksen pätevältä henkilöltä HUOMAA: Nordson voi tarjota laitekohtaista asennus-, käyttö- ja ylläpitokoulutusta. Lisätietoa saat Nordsonin edustajilta Omaavat teollisuuden ja erikoisalan vaatiman ammattitaidon sekä riittävän kokemuksen työtehtäviinsä Ovat fyysisesti kykeneviä suoriutumaan työtehtävistään eivätkä ole minkään henkistä tai ruumiillista suorituskykyä heikentävän aineen vaikutuksen alaisia 2002 Nordson Corporation A1FI 01 [XX SAFE] 10

12 1-4 Turvaohjeet Alalla sovellettavat turvallisuusmenettelyt Seuraavat turvallisuuteen liittyvät menettelyt koskevat laitteen käyttöä tässä käsikirjassa kuvattavalla tavalla. Annetut tiedot eivät ole kaikenkattavia turvallisuusmenettelyjä, vaan edustavat alan hyväksyttyjä turvallisuuskäytäntöjä vastaavissa sovelluksissa ilmeviä riskejä vastaan. Laitteen aiottu käyttö Laitetta saa käyttää vain tässä käsikirjassa kuvattuun tarkoitukseen ja ilmoitettujen raja-arvojen puitteissa. Laitteisiin ei saa tehdä muutoksia. Yhteensopimattomia materiaaleja tai hyväksymättömiä oheislaitteita ei saa käyttää. Ota yhteys Nordsonin edustajaan, jos tarvitset lisätietoja materiaalien yhteensopivuudesta tai muiden kuin standardimallisten oheislaitteiden käytöstä. Ohjeet ja turvallisuusviestit Lue ja noudata tässä käsikirjassa sekä muussa kirjallisessa materiaalissa annettuja ohjeita. Tutustu laitteisiin kiinnitettyjen turvaohjetarrojen ja -lipukkeiden sijaintiin ja merkitykseen. Katso kohtaa Turvaohjetarrat ja -lipukkeet tämän jakson lopussa. Jos olet epävarma laitteen käytöstä, kysy lisäohjeita Nordsonin edustajalta. A1FI 01 [XX SAFE] Nordson Corporation

13 Turvaohjeet 1-5 Asennusmenettelyt Laite on asennettava tämän käsikirjan ohjeiden sekä oheislaitteiden käsikirjoissa annettujen ohjeiden mukaisesti. Varmista, että laite sopii teknisiltä arvoiltaan tulevaan käyttöympäristöönsä ja etteivät sulatemateriaalin käsittelyominaisuudet aiheuta vaarallisen ympäristön muodostumista. Katso lisätietoja sulatemateriaalin käyttöturvallisuustiedotteesta (MSDS). Jos vaadittu asennuskokoonpano ei ole asennusohjeiden mukainen, kysy lisäohjeita Nordsonin edustajalta. Sijoita laite käytön kannalta turvallisesti. Noudata etäisyysvaatimuksia laitteen ja muiden kohteiden välillä. Asenna virransyöttöihin lukittavat erotuskytkimet, jotta laite ja itsenäisesti jännitteen saavat oheislaitteet pystytään erottamaan jännitelähteistä. Maadoita kaikki laitteet huolellisesti. Kysy mahdolliset erityisvaatimukset rakennusmääräyksistä vastaavalta laitokselta. Varmista, että laitteet suojataan oikeantyyppisillä ja oikean kokoisilla sulakkeilla. Kysy lisätietoja sovellettavista vaatimuksista asennusmääräyksiä tai -tarkastuksia käsittelevältä viranomaiselta. Käyttömenettelyt Tutustu kaikkien turvalaitteiden ja merkkivalojen sijaintiin ja toimintaan. Varmista, että laitteet, mukaan lukien kaikki turvalaitteet (suojat, lukitukset jne.), ovat hyvässä toimintakunnossa ja vaadittavat ympäristöolosuhteet ovat olemassa. Työtehtävissä on käytettävä niiden edellyttämiä henkilökohtaisia suojaimia (PPE). Katso lisätietoja tarvittavista suojaimista kappaleesta Tietoja laitteen turvallisuudesta tai sulatemateriaalin valmistajan ohjeista sekä käyttöturvallisuustiedotteesta. Älä käytä laitetta, jos siinä on toimintahäiriö tai siinä ilmenee merkkejä mahdollisesta toimintahäiriöstä Nordson Corporation A1FI 01 [XX SAFE] 10

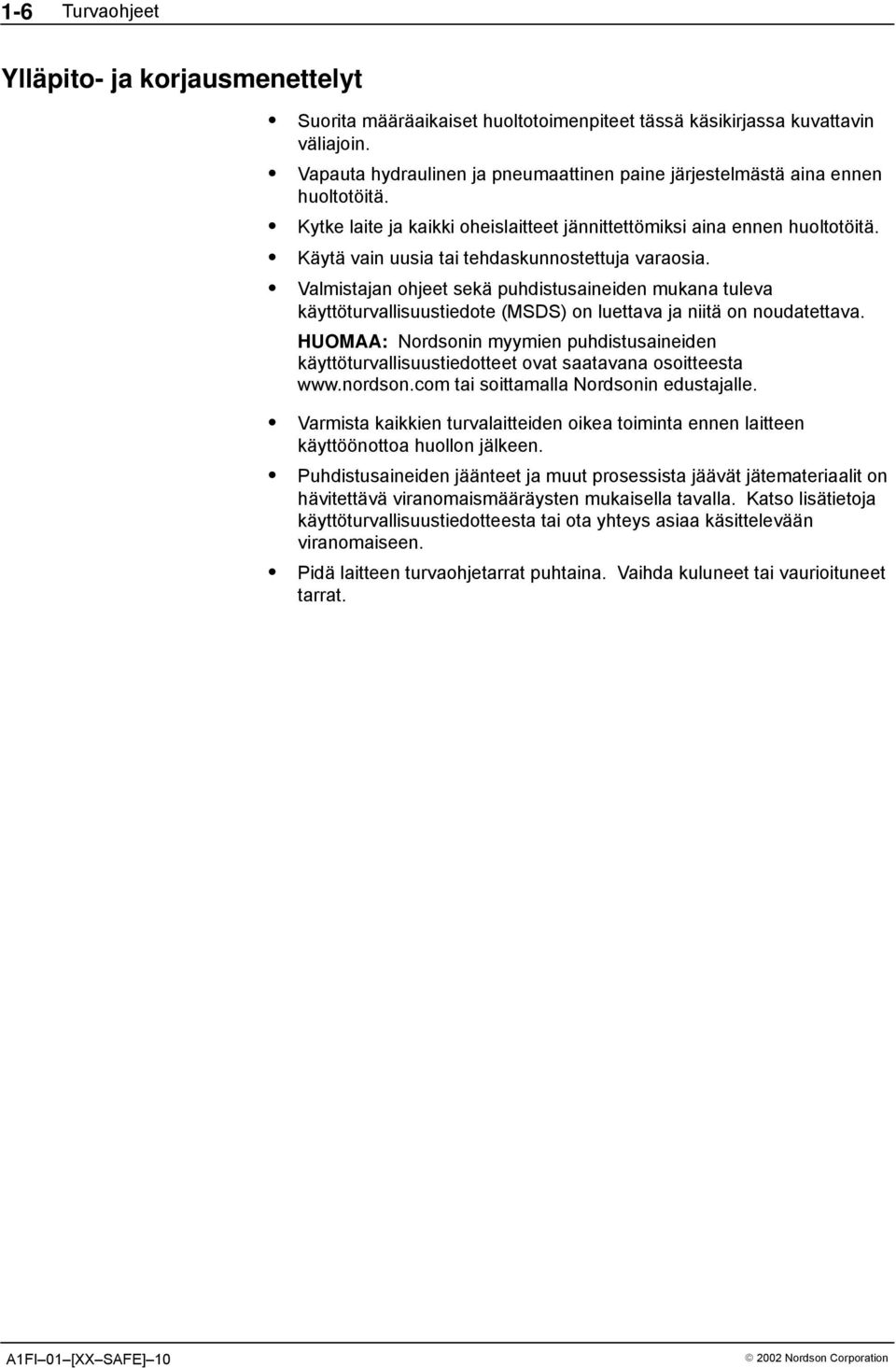

14 1-6 Turvaohjeet Ylläpito- ja korjausmenettelyt Suorita määräaikaiset huoltotoimenpiteet tässä käsikirjassa kuvattavin väliajoin. Vapauta hydraulinen ja pneumaattinen paine järjestelmästä aina ennen huoltotöitä. Kytke laite ja kaikki oheislaitteet jännittettömiksi aina ennen huoltotöitä. Käytä vain uusia tai tehdaskunnostettuja varaosia. Valmistajan ohjeet sekä puhdistusaineiden mukana tuleva käyttöturvallisuustiedote (MSDS) on luettava ja niitä on noudatettava. HUOMAA: Nordsonin myymien puhdistusaineiden käyttöturvallisuustiedotteet ovat saatavana osoitteesta tai soittamalla Nordsonin edustajalle. Varmista kaikkien turvalaitteiden oikea toiminta ennen laitteen käyttöönottoa huollon jälkeen. Puhdistusaineiden jäänteet ja muut prosessista jäävät jätemateriaalit on hävitettävä viranomaismääräysten mukaisella tavalla. Katso lisätietoja käyttöturvallisuustiedotteesta tai ota yhteys asiaa käsittelevään viranomaiseen. Pidä laitteen turvaohjetarrat puhtaina. Vaihda kuluneet tai vaurioituneet tarrat. A1FI 01 [XX SAFE] Nordson Corporation

15 Turvaohjeet 1-7 Tietoja laitteen turvallisuudesta Nämä laitteiden turvallisuutta koskevat tiedot soveltuvat seuraaville Nordsonin laitetyypeille: kuumasulatemateriaalin ja kylmäliiman levityslaitteet ja niihin liittyvät varusteet kuvionohjaimet, ajastimet, tunnistus- ja varmistusjärjestelmät sekä kaikki valinnaiset prosessinohjauslaitteet Laitteen sammutus Monien tässä käsikirjassa kuvattujen menettelyjen suorittaminen edellyttää, että laite on ensin sammutettu. Sammutuksen aste riippuu käytettävän laitteen tyypistä ja suoritettavasta toimenpiteestä. Tarvittaessa sammutusohjeet on kuvattu toimenpiteen kuvauksen alussa. Sammutuksen asteet ovat: Järjestelmän hydraulisen paineen poisto Vapauta järjestelmän hydraulinen paine kokonaan ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Katso sulattajakohtaiset hydraulisen paineen vapauttamisohjeet laitekohtaisesta käsikirjasta. Järjestelmän jännitteen katkaisu Erota järjestelmä (sulattaja, letkut, pistoolit ja muut lisälaitteet) kaikista jännitelähteistä ennen suojaamattomiin johdotuksiin tai liitoskohtiin koskemista. 1. Kytke laite ja kaikki siihen kytketyt lisälaitteet (järjestelmä) pois päältä. 2. Lukitse ja merkitse kaikki laitteen ja oheislaitteiden jännitettä ohjaavat erotuskytkimet huollon ajaksi siten, ettei päälle kytkeminen erehdyksessä ole mahdollista. HUOMAA: Vaarallisten energianlähteiden erottamisvaatimukset on ilmoitettu viranomaismääräyksissä ja teollisuuden standardeissa. Katso ohjeet asianmukaisesta määräyksestä tai standardista Nordson Corporation A1FI 01 [XX SAFE] 10

16 1-8 Turvaohjeet Pistoolien toiminnan estäminen Kaikki sähköiset ja mekaaniset laitteet, jotka tuottavat laukaisusignaalin pistooleille, pistoolien magneettiventtiileille tai sulattajan pumpulle, on tehtävä toimimattomiksi ennen paineistettuun järjestelmään kytkettynä olevalle pistoolille suoritettavia töitä. 1. Sammuta tai kytke irti pistoolin laukaisulaite (kuvionohjain, ajastin, PLC tms.). 2. Irrota tulosignaalijohdotus pistoolin magneettiventtiilistä (-venttiileistä). 3. Alenna pistoolien magneettiventtiilien ilmanpaine nollaan ja vapauta jäännöspaine säätimen ja pistoolin väliltä. A1FI 01 [XX SAFE] Nordson Corporation

17 Turvaohjeet 1-9 Yleiset turvallisuusvaroitukset Taulukossa 1-1 on lueteltu yleiset turvallisuusvaroitukset, jotka koskevat Nordsonin kuumasulatemateriaalin ja kylmäliiman levityslaitteita. Etsi ja lue taulukosta huolellisesti kaikki varoitukset, jotka koskevat tässä käsikirjassa käsitelvää laitetyyppiä. Laitetyypit on eritelty taulukossa 1-1 seuraavasti: HM = Hot melt = Kuumasulate (sulattajat, letkut, pistoolit jne.) PC = Process control = Prosessinohjaus CA = Cold adhesive = Kylmäliima (annostelupumput, paineistettu säiliö ja pistoolit) Laitetyyppi HM Taulukko 1-1 Yleiset turvallisuusvaroitukset Varoitus VAROITUS: Vaarallisia höyryjä! Ennen kuin prosessoit polyuretaani-reaktiivisia (PUR) kuumasulatteita tai liuotinpohjaisia materiaaleja niiden kanssa yhteensopivan Nordson-sulattajan avulla, lue materiaalin käyttöturvallisuustiedote (MSDS). Varmista, etteivät materiaalin prosessointilämpötila ja leimahduspiste ylity, ja että kaikki vaatimukset turvallisesta käsittelystä, ilmanvaihdosta, ensiavusta ja henkilökohtaisista suojaimista täyttyvät. Käyttöturvallisuustiedotteen vaatimusten noudattamatta jättäminen voi aiheuttaa loukkaantumisen tai kuoleman. HM VAROITUS: Reaktiivista materiaalia! Älä koskaan puhdista alumiiniosia äläkä huuhtele Nordsonin laitteita halogenoiduilla hiilivetyliuoksilla. Nordsonin sulattajat ja pistoolit sisältävät alumiiniosia, jotka saattavat reagoida rajusti halogenoitujen hiilivetyliuosten kanssa. Halogenoitujen hiilivetyliuosten käyttö Nordsonin laitteiden yhteydessä voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA VAROITUS: Järjestelmässä on painetta! Vapauta järjestelmän hydraulinen paine ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Hydraulisen paineen vapauttamisen laiminlyönnistä voi olla seurauksena kuumasulatteen tai kylmäliiman hallitsematon vapautuminen ja sen seurauksen henkilövahinko. HM VAROITUS: Sulatemateriaalia! Sulatemateriaalia sisältäviä laitteita huollettaessa on käytettävä kasvosuojainta, suojavaatetusta ja lämmöltä suojaavia käsineitä. Sulatemateriaali voi aiheuttaa palovammoja vielä jähmettyneenäkin. Asianmukaisten henkilökohtaisten suojavarusteiden käytön laiminlyöminen voi aiheuttaa loukkaantumisen. Jatkuu Nordson Corporation A1FI 01 [XX SAFE] 10

18 1-10 Turvaohjeet Yleiset turvallisuusvaroitukset (jatkoa) Taulukko 1-1 Yleiset turvallisuusvaroitukset (jatkoa) Laitetyyppi HM, PC Varoitus VAROITUS: Laite käynnistyy automaattisesti! Automaattisten kuumasulatepistoolien ohjaamiseen käytetään etälaukaisulaitteita. Ennen toiminnassa olevalle pistoolille tai sen lähellä suoritettavia töitä on estettävä pistoolin laukaisulaitteen toiminta ja katkaistava ilmansyöttö pistoolin magneettiventtiil(e)ille. Pistoolin laukaisulaitteen toiminnan estämisen ja magneettiventtiili(e)n ilmansyötön katkaisun laiminlyönnistä voi olla seurauksena loukkaantuminen. HM, CA, PC VAROITUS: Sähköiskuvaara! Vaikka laite on kytketty pois päältä ja erotettu sähköisesti erotuskytkimellä, se voi silti olla kytkettynä jännitteisiin oheislaitteisiin. Kytke laite ja kaikki oheislaitteet pois päältä ja erota ne sähköisesti aina ennen huoltotöitä. Oheislaitteiden jännitteen asianmukaisen katkaisun laiminlyöminen ennen huoltotöitä voi aiheuttaa loukkaantumisen tai kuoleman. CA VAROITUS: Tulipalo- tai räjähdysvaara! Nordsonin kylmäliimalaitteita ei ole suunniteltu räjähdysvaaralliseen ympäristöön eikä niitä saa käyttää sellaisten liuotinpohjaisten liimojen kanssa, jotka saattavat prosessin aikana kehittää räjähdysvaarallisen ympäristön. Katso liiman prosessiominaisuudet ja -rajoitukset sen käyttöturvallisuustiedotteesta. Ei-yhteensopivien liuotinpohjaisten liimojen käyttö tai liuotinpohjaisten liimojen virheellinen prosessointi voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA, PC VAROITUS: Vain koulutettu ja kokenut henkilökunta saa käyttää tai huoltaa laitetta. Kouluttamattoman tai kokemattoman henkilöstön suorittama laitteen käyttö tai huolto voi aiheuttaa loukkaantumisen tai kuoleman joko käyttäjille itselleen tai ulkopuolisille henkilöille, ja laite saattaa vaurioitua. Jatkuu... A1FI 01 [XX SAFE] Nordson Corporation

19 Turvaohjeet 1-11 Laitetyyppi HM Varoitus VAROITUS: Kuumia pintoja! Vältä koskemasta pistoolien, letkujen ja sulattajan tiettyjen komponenttien kuumiin metallipintoihin. Jos kosketusta ei voida välttää, käytä lämmöltä suojaavia käsineitä ja suojavaatetusta kuumien osien lähellä työskennellessäsi. Kuumiin metalliosiin koskettaminen voi aiheuttaa loukkaantumisen. HM VAROITUS: Osa Nordsonin sulattajista on suunniteltu erityisesti polyuretaani-reaktiivisen (PUR) kuumasulatemateriaalin prosessointia varten. PUR-materiaalin prosessointi muulla kuin erityisesti sitä varten suunnitellulla laitteistolla voi aiheuttaa laitevaurion tai kuumasulatteen reaktion ennenaikaisen käynnistymisen. Kysy lisätietoja Nordsonin edustajalta, jos olet epävarma laitteen sopivuudesta PUR-materiaalin prosessointiin. HM, CA VAROITUS: Ennen puhdistus- tai huuhteluaineen käyttöä laitteessa tai sen yhteydessä, lue aina sen valmistajan ohjeet sekä aineen mukana toimitettu käyttöturvallisuustiedote (MSDS). Jotkut puhdistusaineet voivat reagoida odottamattomasti kuumasulatemateriaalin tai kylmäliiman kanssa, jolloin seurauksena on laitevaurio. HM VAROITUS: Nordsonin kuumasulatelaitteet on testattu tehtaalla Nordson Type R-nesteellä, joka sisältää polyesteri-adipaattiplastisointiainetta. Tietyt kuumasulatemateriaalit voivat reagoida Type R-nesteen kanssa ja muodostaa kiinteää kumimaista ainetta, joka voi tukkia laitteen. Varmista ennen laitteen käyttöä, että kuumasulatemateriaali on yhteensopivaa Type R-nesteen kanssa Nordson Corporation A1FI 01 [XX SAFE] 10

20 1-12 Turvaohjeet Muut varotoimenpiteet Älä käytä kuumasulatemateriaalijärjestelmän osien lämmittämiseen avotulta. Tarkasta korkeapaineletkut päivittäin liiallisen kuluneisuuden, vaurioiden ja vuotojen varalta. Älä koskaan suuntaa kädessä pidettävää pistoolia itseäsi tai muita kohti. Kiinnitä kädessä pidettävät pistoolit asianmukaisiin ripustuskohtiinsa. Ensiapu Jos sulatemateriaalia joutuu iholle: 1. ÄLÄ yritä poistaa sulaa sulatemateriaalia iholta. 2. Upota kohta heti puhtaaseen, kylmään veteen, kunnes sulatemateriaali jäähtyy. 3. ÄLÄ yritä poistaa jähmettynyttä sulatemateriaalia iholta. 4. Vakavissa palovammatapauksissa on hoidettava mahdollinen sokkitila. 5. Välitön lääkärihoito on tarpeen. Anna sulatemateriaalin käyttöturvallisuustiedote (MSDS) hoitohenkilöstölle. A1FI 01 [XX SAFE] Nordson Corporation

21 Turvaohjeet 1-13 Turvaohjetarrat ja -lipukkeet Kuvasta 1-1 käyvät ilmi laitteeseen kiinnitettyjen turvaohjetarrojen tai -lipukkeiden sijainnit. Taulukossa 1-2 selvitetään turvaohjeiden tekstit sekä ilman tekstiä esiiintyvien symbolien merkitykset. Sulattajan mukana toimitettu asennussarja voi sisältää tarra-arkkeja eri kielisinä. Jos käyttömaan viranomaismääräykset niin vaativat, kiinnitä asianmukaiset lisätarrat kuvassa 1-1 näkyvien tarrojen tekstiosien päälle. Kuva 1-1 Turvaohjetarrojen ja -lipukkeiden sijainnit Kohta Taulukko 1-2 Turvaohjetarrat ja -lipukkeet Kuvaus VAROITUS Vaarallinen jännite. Irrota kaikki jännitesyötöt ennen huoltotöitä. VAROITUS Palovamman vaara. Kuumia pintoja. VAROITUS Vaarallinen jännite. Irrota kaikki jännitesyötöt ennen huoltotöitä. VAROITUS Palovamman vaara. Kuumia pintoja.

22 1-14 Turvaohjeet Tämä sivu on jätetty tarkoituksella tyhjäksi.

23 Johdanto 2-1 Jakso 2 Johdanto Tässä käsikirjassa käsitellään DuraBlue 4 L (D4L), DuraBlue 10 L (D10L) ja DuraBlue 16 L (D16L) sulattajien asennusta ja käyttöä. Tarvittaessa viitataan muiden Nordson-tuotteiden tai kolmannen osapuolen toimittamien tuotteiden mukana tuleviin käsikirjoihin. Tankin tilavuutta, letku/pistoolikapasiteettia ja ulkonäköä lukuun ottamatta kaikki DuraBlue-sulattajat ovat toiminnaltaan samanlaisia. Tämän käsikirjan sisältämien tietojen esitysmuodon yksinkertaistamiseksi malli D10L edustaa kaikkia DuraBlue-sulattajia kautta koko käsikirjan.

24 2-2 Johdanto Muut tietolähteet Seuraavista tietolähteistä saat pikaohjeita, teknistä tukea ja tietoa siitä, miten saat eniten hyötyä DuraBlue-sulattajasta. Asennusohje Sulattajan mukana tuleva asennusohje tarjoaa visuaaliset pikaohjeet sulattajan asennuksesta. Käyttöohje Sulattajan mukana tuleva käyttöohje tarjoaa visuaaliset pikaohjeet yleisimmistä käyttäjätason toimenpiteistä. Opas on käytännöllisen kokoinen ja laminoitu siten, että se voidaan pitää sulattajan vieressä tuotantotiloissa. Tuotteen oheis-cd Oheis-CD, joka löytyy tämän käsikirjan takaa, sisältää elektronisen version tästä käsikirjasta, tietoja varaosista ja muuta käytännöllistä apumateriaalia, joka on tarkoitettu auttamaan sulattajan käytössä ja huollossa. Tuotekuvaus Katso kuvaa 2-1. Nordson DuraBlue -sulattajia käytetään yhdessä Nordsonin kuumasulatemateriaaliletkujen ja pistoolien kanssa muodostamaan kuumasulatemateriaalin levitysjärjestelmä. Sulattaja sulattaa kiinteän kuumasulatemateriaalin nestemäiseksi ja pitää sen halutussa lämpötilassa. Kun pistoolit aktivoidaan, sulattaja pumppaa nesteytetyn kuumasulatemateriaalin letkujen kautta ulos pistoolien suuttimista, mistä se yleensä levitetään tuotteen pinnalle.

25 Johdanto Kuva 2-1 Järjestelmän komponentit 1. DuraBlue-sulattaja 2. Kuumasulatemateriaaliletku 3 3. Kuumasulatteen käsipistooli Aiottu käyttö Käytön rajoitukset DuraBlue-sulattajat on tarkoitettu: Sulattamaan ja pumppaamaan kiinteitä kuumasulatemateriaaleja, jotka on suunniteltu nesteytettäväksi ja pursotettavaksi alle 230 C (450 F) lämpötilassa 240 V AC sulattajilla, tai alle 200 C (400 F) 120 V AC sulattajilla. Käytettäväksi yhteensopivien, Nordson Corporationin valmistamien kuumasulatemateriaaliletkujen ja -pistoolien kanssa Käytettäväksi ei-räjähdysvaarallisissa ympäristöissä DuraBlue-sulattajia saa käyttää vain suunniteltuun käyttötarkoitukseen. DuraBlue-sulattajia ei saa käyttää: sulattamaan tai pumppaamaan reaktiivisia tai polyamidisulatemateriaaleja eikä muitakaan materiaaleja, jotka aiheuttavat terveys- tai turvallisuusriskin kuumennettaessa ympäristöissä, jotka vaativat sulattajan puhdistamista vesipesulla tai -suihkulla

26 2-4 Johdanto Toimintatilat DuraBlue-sulattajat toimivat seuraavissa toimintatiloissa: Automaattinen skannaus Sulattaja tarkastaa ja näyttää automaattisesti tankin, letkujen ja pistoolien lämpötilat ja varmistaa, että ne ovat ennalta määritellyn lämpötila-alueen sisällä. Oletuksena sulattaja on aina automaattiskannaustilassa, ellei sitä vaihdeta toiseen toimintatilaan. Valmiustila Tankin, letkujen ja pistoolien lämpötiloja alennetaan niiden toimintalämpötilasta (jäljempänä myös nimellislämpötila) ennalta asetetun astemäärän verran. Asetus Asetustilaa käytetään sulattajan ohjausvaihtoehtojen ja ominaisuuksien konfiguroimiseen sekä tallennettujen käyttötietojen tarkasteluun. Sulattajan konfiguroinnin luvattomien muutosten estämiseksi sulattaja voidaan suojata salasanalla Vika Sulattaja varoittaa käyttäjää epänormaalin tapautuman ilmetessä. Sulattajan tunnistaminen Katso kuvaa 2-2. Tarvitset sulattajan malli- ja osanumeroa huollon tai varaosien tilaamisen yhteydessä sekä hankkiessasi lisävarusteita. Malli- ja osanumerot on merkitty arvokilpeen, joka löytyy sulattajan etureunasta. Kuva 2-2 Laitteen arvokilpi

27 Johdanto 2-5 Pääosat Kuvasta 2-3 käyvät ilmi sulattajan pääosien nimitykset ja sijainnit Kuva Pääosat 1. Sähkökotelon luukku 2. Ohjauspaneeli (katso kuvaa 2-4) 3. Tankin kansi 4. Sivupaneelit Tankki 6. Letku-/pistooliliitännät 7. Tankin sulkuventtiili (vain D10/D16) 8. Jakotukki Paineensäätöventtiili 10. Suodatin 11. Pumppu 12. Asennuskiinnike 13. Moottori

28 2-6 Johdanto Kuva Ohjauspaneeli 1. Vika-LED 2. Valmius-LED 3. Osien painikkeet/ledit 4. Ohjauskytkin 5. Oikeanpuoleinen näyttö ja vierityspainikkeet 6. Vasen näyttö ja vierityspainike 7. Toimintopainikkeet

29 Johdanto 2-7 Lisävarusteet DuraBlue-sulattajien toimintojen ja kapasiteetin lisäämistä varten on saatavana seuraavat lisävarusteet: Tietoliikennekortit, jotka mahdollistavat sulattajan kommunikoinnin muiden prosessilaitteiden tai ohjaimen kanssa vakioprotokollien avulla. Automaattinen paineensäätö, joka mahdollistaa sulattajan tuoton automaattisen säädön tuotannon vaatimusten mukaisesti. Painemittari, joka näyttää jakotukin hydraulisen paineen. Jalkakytkin, joka mahdollistaa pumpun manuaalisen aktivoinnin. Ilmansäätösarja, joka säätää moduulin aktivointi-ilmaa manuaalista jakotukkiin liitettyä pistoolia tai käsipistoolia varten. Käsipistoolin kannatin, joka tarjoaa mukavan ja luotettavan tavan käsipistoolin säilytykseen, kun se ei ole käytössä. Paineensäätöventtiilin nuppi, joka korvaa paineen säätöön käytetyn kuusioruuvin käsinupilla. Katso täydellinen lisävarusteluettelo jaksosta 7, Osat.

30 2-8 Johdanto Tämä sivu on jätetty tarkoituksella tyhjäksi.

31 Asennus 3-1 Jakso 3 Asennus VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. Pika-aloitus Yleiskuvaus Jos olet jo asentanut sulattajan sen pakkaukseen sisältyvän asennusohjeen (P/N ) avulla eikä sinulla ole epäselvyyksiä asennuksen suhteen, siirry kohtaan Sulattajan asettaminen jäljempänä tässä jaksossa saadaksesi tiedot, miten sulattaja valmistellaan toimimaan valmistusprosessin osana. DuraBlue-sulattajat on konfiguroitu tehtaalla tilauksen mukaisesti ja vaativat vain kokoamisen ja asettamisen tämän jakson ohjeiden mukaisesti. Jos sulattaja tilattiin kokonaisjärjestelmänä, pakkaukseen sisältyy myös yksi tai useampia kuumasulatemateriaaliletkuja ja pistooleja. Sulattaja toimitetaan tehtaalta asennussarjan kanssa, joka sisältää osat, jotka asiakkaan on asennettava sulattajaan. Myös asiakkaan on varattava tiettyjä lisämateriaaleja asennusta varten. Jos sulattajan kanssa tilattiin lisävarusteita, katso asennus- ja käyttöohjeet näiden lisävarusteiden omista käsikirjoista. Työvaiheiden yhteydessä olevissa piirroksissa esitetään D10L-sulattaja. Ellei muuta mainita, ohjeet koskevat myös D4L- ja D16L-sulattajia. Lisätiedot Tässä jaksossa esitetään asennusohjeet yleisimmin sovellettavassa muodossa. Menetelmien erot tai erikoisohjeet selvitetään lisätietotaulukossa, joka seuraa useimpien menettelyohjeiden lopussa. Tarvittaessa joissakin taulukoissa esitetään myös ristiviitteitä. Lisätietotaulukot ilmaistaan vasemmalla näkyvällä symbolilla.

32 3-2 Asennus Asennustyövaiheet Asennustyön kulku on seuraavanlainen: 1. Varmista, että asennusolosuhteet ja oheisresurssit ovat vaatimusten mukaiset. 2. Pura sulattaja pakkauksesta ja tarkasta se. 3. Asenna sulattaja emokoneeseen tai tukirakenteeseen. 4. Kytke sähkönsyöttö. 5. Kytke kuumasulatemateriaaliletkut ja pistoolit. 6. Tee sulattajan asetukset valmistusprosessin mukaisesti. 7. Asenna lisävarusteet. 8. (Jos käytössä) Kytke pistoolin pääteaste, kuvionohjain tai ajastin. 9. Huuhtele sulattaja. 10. Säädä paineensäätöventtiili. Asennushenkilöstön kokemus Tässä jaksossa annetut ohjeet on tarkoitettu henkilöstölle, jolla on kokemusta seuraavista seikoista: Kuumasulatemateriaalin levitysprosessit Teollisuuden teho- ja ohjauspiirit Teollisuuden mekaaniset asennuskäytännöt Prosessinohjauksen ja instrumentoinnin perusteet

33 Asennus 3-3 Asennusvaatimukset Ennen sulattajan asennusta tulee varmistaa, että haluttu asennuspaikka mahdollistaa riittävät etäisyydet, ympäristöolosuhteet ja resurssit. Etäisyydet Kuvassa 3-1 näkyvät minimietäisyydet, jotka vaaditaan sulattajan ja ympäröivien kohteiden välille. Taulukossa 3-1 selostetaan jokainen etäisyys. Kuva 3-1 Asennuksen minimietäisyydet Taulukko 3-1 Asennuksen minimietäisyydet Vaadittava etäisyys Kohta Kuvaus D10L D4L D16L A Sulattajan leveys asennuskorvakkeiden ulkoreunaan. 441 mm (17.36 in.) 334 mm (13.14 in.) B Vaadittava etäisyys sulattajan ja lähimmän kohteen välille suodattimen irrotusta varten. 203 mm (8.00 in.) 203 mm (8.00 in.) C Vaadittava etäisyys sulattajan etureunan (ohjauspaneelin) ja lähimmän kohteen välille sähkökotelon luukun avaamisen mahdollistamiseksi 330 mm (13.00 in.) 279 mm (11.00 in.) D Minimi vaakasuora tila, joka vaaditaan sulattajan sähkökotelon luukun ja tankin kannen avaamista varten mm (44.34 in.) 908 mm (35.73 in.) E Minimi pystysuora tila, joka vaaditaan sulattajan tankin kannen ollessa korkeimmassa kohdassaan. 861 mm (33.90 in.) 623 mm (24.54 in.)

34 3-4 Asennus Sähkövirta Ennen kuin asennat sulattajan, varmista ettei se tule ylikuormittumaan ja että laitoksen sähköverkko kestää sulattajan sekä letkujen ja pistoolien ottaman sähkötehon. Katso sallittujen letkupituuksien ja pistoolien suurimman tehon laskentaohjeet tuotantosovellustasi varten liitteestä A, Sulattajan tehontarpeen laskeminen. VAROITUS: Sähköiskuvaara! Asenna aukilukittava erotuskatkaisin sähkönsyötön ja sulattajan väliin. Erotuskatkaisimen asennuksen tai oikean käytön laiminlyönti voi aiheuttaa henkilövahinkoja ja hengenvaaran. Muita huomioita Huomioi seuraavat seikat sulattajan asennuspaikkaa päättäessäsi. Maksimietäisyys sulattajan ja pistoolien välillä riippuu kunkin letkun tehontarpeesta. Katso Liitteestä A, Sulattajan tehontarpeen laskeminen, miten letkun suurin sallittu pituus määritetään. Käyttäjän on yllettävä turvallisesti käyttämään ohjauspaneelia sekä lukemaan sen merkkivalot ja näytöt tarkasti. Käyttäjän on pystyttävä turvallisesti toteamaan kuumasulatemateriaalin määrä tankissa. Sulattaja on asennettava eroon alueista, joissa on voimakas veto tai ilmenee äkillisiä lämpötilanvaihteluja. Sulattaja on asennettava siten, että käytettävän kuumasulatemateriaalin käyttöturvallisuustiedotteessa (MSDS) ilmoitetut ilmanvaihtovaatimukset täyttyvät.

35 Asennus 3-5 Sulattajan purkaminen pakkauksesta Ennen asennuksen aloittamista pura sulattaja lavalta, etsi asennussarja ja tarkasta sulattaja vaurioiden ja puuttuvien osien varalta. Ilmoita kaikista ongelmista heti Nordsonin edustajalle. Asennussarjan sisältö Sulattajan mukana tulevan asennussarjan sisältämät osat käyvät ilmi kuvasta 3-2. HUOMAA: Kaikille sulakkeille on varasulakkeet. Asennussarja sisältää myös turvaohjetarrojen lisäarkin, josta löytyvät tarrojen eri kieliversiot. Jos paikalliset määräykset niin vaativat, asianmukainen lisätarra tulee kiinnittää saman tarran englanninkielisen version päälle. Katso turvaohjetarrojen sijainti jakson 1, Turvaohjeet, kappaleesta Turvaohjetarrat ja -lipukkeet. Kuva 3-2 Asennussarjan osat 1. Suora letkuliitin 2. Sulake, nopea, 10 A, 250 V AC 3. Sulake, hidas, 2 A, 250 V AC 4. Sulake, nopea, 5 A, 250 V AC 5. Sulake, 6,3 A, 250 V AC (2) Asiakkaan toimittamat materiaalit Seuraavat lisämateriaalit ovat tarpeen sulattajan asennusta varten. Vedonpoistaja (erotuskatkaisimen rasiaan) 8 mm ( 5 / 16 in.) koneruuveja lukituselimineen sulattajan kiinnitystä varten

36 3-6 Asennus Sulattajan asennus Ennen sulattajan asennusta on varmistettava, että emokone tai kannatinrakenne on vaakasuorassa lattian suhteen, tarjoaa tasaisen asennuspinnan, ei ole alttiina liialliselle värähtelylle ja pystyy kantamaan sulattajan, täyden kuumasulatemateriaalitankin sekä letkujen ja pistoolien painon. Katso sulattajan paino jaksosta 8, Tekniset tiedot. Katso kuumasulatemateriaalin tilavuuspaino sen valmistajan ilmoittamista teknisistä tiedoista. Sulattajan asentaminen Katso kuvaa 3-3. Käytä 8 mm ( 5 / 16 in.) koneruuveja lukituselimineen ja kiinnitä sulattajan asennuskorvakkeet asennusalustaan. HUOMAA: DuraBlue-sulattajien asennusreikien kuvio voidaan sovittaa useiden Nordson-sulattajien vastaavaan. Katso taulukkoa 3-2. D4 D Asennusreiät B F A D10/D16 D 14.3 mm (.56 in.) 9.53 mm (.38 in.) E B A C 9.53 mm (.38 in.) 16 mm (.625 in.) Kuva 3-3 Asennusreikien kuviot (katso taulukkoa 3-2)

37 Asennus 3-7 Mitta Taulukko 3-2 DuraBlue-sulattajan mittojen vertailu muiden sulattajien mittoihin LS10 LS20 KB10 KB20 A B C D E F

38 3-8 Asennus Sähkönsyötön kytkeminen DuraBlue-sulattajat toimitetaan tehtaalta jossakin seuraavista sähköisistä kokoonpanoista: Virtajohto kytkettynä, pistotulppa valmiina 120 V / 20 A pistorasiaa varten Virtakaapeli kytkettynä, kytkentävalmis V syöttöön Sulattajan kytkeminen valmiilla virtajohdolla Kytke virtajohto pistorasiaan. 120 voltin DuraBlue-sulattajien ottama maksimivirta on 20 A. Katso voltin sulattajien maksimivirrat taulukosta 3-3. HUOMAA: Valmiilla virtajohdolla varustettuja DuraBlue-sulattajia ei ole tarkoitettu kytkettäväksi yleiseen sähköverkkoon. Sulattaja valmiilla virtajohdolla VAROITUS: Sähköiskun tai oikosulun vaara! Käytä asianmukaisesti mitoitettua vedonpoistajaa virtakaapelin suojaamiseen erotuskatkaisimen läpivientiaukon teräviltä reunoilta. Sulattajan kytkeminen kytkentävalmiilla virtakaapelilla: Kytke virtakaapeli riittävästi mitoitettuun voltin syöttöön, johon sisältyy lukittava sähköinen erotuskatkaisin voltin DuraBlue-sulattajien suurimmat virrankulutukset käyvät ilmi taulukosta 3-3. Taulukko V sulattajien suurimmat virrankulutukset Malli Maksimivirta D4L 14 D10L 17 D16L 19 Sulattaja kytkentävalmiilla virtakaapelilla HUOMAA: Maadoitusjohdin on raidallinen johdin.

39 Asennus 3-9 Tämä sivu on jätetty tarkoituksella tyhjäksi.

40 3-10 Asennus Letkujen ja pistoolien kytkeminen DuraBlue-sulattajissa käytetään Nordsonin vakioletkuja ja -pistooleja, ja niihin voidaan kytkeä enintään kaksi letku-/pistooliparia. VAROITUS: Tulipalon tai laitteiston vahingoittumisen vaara! Ennen kuin kytket letkut ja pistoolit sulattajaan, varmista ettei letkujen ja pistoolien vaatima virta ylitä liitteessä A, Sulattajan tehontarpeen laskeminen, ilmoitettuja maksimitehoja. Letkujen liittäminen Katso kuvaa 3-4. Letkuliitännät (Kuvassa suodatettu ja suodattamaton jakotukki) Huomioi seuraavat ohjeet: Lisätietoja oikean Nordson-kuumasulatemateriaaliletkun valitsemisesta valmistusprosessia varten saat uusimmasta Nordsonin kuumasulatemateriaalin levityslaitteiden Varaosaluettelosta tai ottamalla yhteyden Nordsonin edustajaan. Kytke letkut jakotukissa oleviin letkuliitäntöihin. Sulattaja toimitetaan yksi letkuliitin (tulpattu) esiasennettuna jakotukkiin. Katso Nordson-letkujen mukana tulevaa käyttöopasta. Opas sisältää tärkeitä tietoja letkun reitittämisestä ja asennuksesta. Säästä kaikki tulpat, jotka irrotat letkuliitännöistä. Tulppa on asennettava takaisin letkuliitäntään, jos letku myöhemmin irrotetaan. Kytke kytkimellä varustetun pistoolin letku tai jalkakytkin sulattajan takana oleviin kytkinliitäntöihin. HUOMAA: Kytkinliitäntään saa kytkeä vain kytkimellä varustetun pistoolin tai lisävarusteena saatavan jalkakytkimen. Liitäntää ei ole tarkoitettu moottorin automaattista ohjausta varten. Kytkinliitäntä

41 Asennus 3-11 P/N B900 Kuva 3-4 Kytkimellä varustetun pistoolin letkun tai jalkakytkimen kytkeminen Pistoolien liittäminen Huomioi seuraavat ohjeet: Lisätietoja sopivimman Nordson-kuumasulatemateriaalipistoolin valitsemisesta valmistusprosessia varten saat uusimmasta Nordsonin kuumasulatemateriaalin levityslaitteiden Varaosaluettelosta tai ottamalla yhteyden Nordsonin edustajaan. Katso Liitteestä A, Sulattajan tehontarpeen laskeminen, miten Nordsonin kuumasulatemateriaalipistoolien vaatima teho lasketaan. Katso pistoolien mukana toimitetusta käyttöoppaasta ohjeet, miten pistooli asennetaan ja letku liitetään pistooliin. Katso kuvaa 3-4. B900N-sähköpistooli voidaan kytkeä suoraan jakotukkiin. Toimintaparametrin 12 tai 13 on oltava sallittu, jos B900N on kytkettynä. Katso Liite B, Toimintaparametrit. HUOMAA: DuraBlue-sulattajat toimitetaan varustettuina 100-silmäkoon (0,15 mm) sulatemateriaalisuodattimella, joka on asennettu pumpun runkoon. Suodattimia 50- ja 150-silmäkoolla (0,11 mm ja 0,07 mm) on myös saatavana. Tilaa sopiva suodatin pienimmän sovelluksessa käytettävän suutinkoon mukaisesti.

42 3-12 Asennus Sulattajan asettaminen Kun sulattaja on asennettu fyysisesti paikoilleen, se on asetettava toimimaan valmistusprosessin mukaisesti. Sulattajan asettaminen tarkoittaa muutosten tekemistä tehtaalla asetettuihin toimintaparametreihin, jotka vaikuttavat sulattajan toimintaan. Tankin ja letkujen toimintalämpötila (nimellislämpötila) määritellään myös sulattajan asettamisen aikana. Sulattaja toimitetaan tehtaalta yleisimmät toimintaparametrit valmiiksi asetettuina. Tehtaan asetuksia voidaan aina tarvittaessa muuttaa valmistusprosessiin sopiviksi. Pika-asetus Taulukossa 3-4 kuvataan yleisimmät toimintaparametrit ja niiden tehdasasetukset. Päättele taulukon avulla, ovatko parametrien tehdasasetukset sopivat valmistusprosessiasi varten. Jos kunkin parametrin oletusarvo on sopiva valmistusprosessiasi varten, ei sulattajan asettamista tarvitse tehdä. Siirry suoraan kohtaan Tankin, letkujen ja pistoolien nimellislämpötila jäljempänä tässä jaksossa asennuksen viimeistelyä varten. Jos tehtaan asetuksiin joudutaan tekemään muutoksia tai haluat lisätietoa muista toimintaparametreista, siirry tämän jakson seuraavaan kohtaan, Toimintaparametrit.

43 Asennus 3-13 Taulukko 3-4 Yleiset toimintaparametrit Parametri Parametrin nimi Tarkoitus Oletusarvo 4 Valmiustilan viiveaika Ajastin, joka viivästää valmius-ledin syttymistä ennalta määritellyn ajan verran sen jälkeen kuin tankki, letkut ja pistoolit ovat saavuttaneet nimellislämpötilan. Valmiustilan viiveajastin aktivoituu vain, jos tankin lämpötila sulattajan päällekytkemishetkellä on nimellislämpötilaa alempana 27 C (50 F) tai enemmän. 0 minuuttia 7 Moottorin pysäytysviive Jos kytkinliitäntä on käytössä, tämä parametri määrittelee ajan, jonka moottori pysyy käynnissä kytkimellä varustetun laitteen poiskytkemisen jälkeen. 0 sekuntia 8 Pumpun automaattikäynnistys Mahdollistaa pumpun käynnistymisen automaattisesti kun järjestelmä tulee toimintavalmiiksi, edellyttäen että pumpun käynnistyminen on sallittu pumppupainikkeella. Sallittu 20 Lämpötilan yksiköt 21 Ylilämpötilan delta Asettaa lämpötilanäytön yksiköksi joko Celsius-asteet (C) tai Fahrenheit-asteet (F). Asettaa astemäärän, jolla mikä tahansa lämmitettävä komponentti voi ylittää nimellislämpötilansa ennen ylilämpötilavirheen ilmenemistä. C 15 C (25 F) 22 Alilämpötilan delta Asettaa astemäärän, jolla mikä tahansa lämmitettävä komponentti voi alittaa nimellislämpötilansa ennen alilämpötilavirheen ilmenemistä. 25 C (50 F) 23 Valmiustilan delta Asettaa astemäärän, jolla kaikkien lämmitettävien komponenttien lämpötilaa alennetaan, kun sulattaja asetetaan valmiustilaan. 50 C (100 F) 26 Käsiohjattu valmiustila Asettaa ajan, jonka sulattaja pysyy valmiustilassa valmiustilapainikkeen painamisen jälkeen. Estetty päiväinen kello Parametriryhmä, joka ohjaa sulattajan kelloa. Kelloa käytetään lämmittimien automaattiseen päälle- ja poiskytkentään sekä sulattajan asettamiseen valmiustilaan. Estetty

44 3-14 Asennus Toimintaparametrit Sulattaja käyttää toimintaparametreja ei-muokattavien ja muokattavien arvojen tallentamiseen. Ei-muokattavat arvot antavat tietoa sulattajan toimintahistoriasta. Muokattavat arvot ovat joko numeerisia asetuspisteitä tai ohjausvaihtoehdon asetuksia. Ohjausvaihtoehtojen asetukset vaikuttavat tietojen näyttöön tai sulattajan toimintaan. Toimintaparametrit tallennetaan sulattajan ohjelmistoon järjestysnumeroidun luettelon muodossa. Luettelo on järjestetty loogisiin ryhmiin taulukon 3-5 kuvaamalla tavalla. Ryhmä Taulukko 3-5 Parametriryhmät Parametrien Ryhmän kuvaus numerot Vakio 0-11 Ei-muokattavat ja muut usein käytettävät parametrit Lämpötilan säätö Lämmittimien ohjaus 7-päiväinen kello Kellon toimintojen konfigurointi Parametriarvojen lukemisen ja muokkaamisen lisäksi voit myös lukea muutoslokista viimeiset kymmenen muutosta, joita muokattaviin parametreihin on tehty. Toimintaparametrien valinta Taulukossa 3-6 on täydellinen luettelo toimintaparametreista. Päättele luettelon avulla, mitkä toimintaparametrit tukisivat parhaiten valmistusprosessiasi. Katso Liitteestä B, Toimintaparametrit, tarkemmat tiedot jokaisesta parametrista. Liite B sisältää täydellisen kuvauksen jokaisesta parametrista, mukaan lukien vaikutus sulattajan toimintaan, oletusarvo ja muoto. HUOMAA: Parametrit, joita käytetään lisävarusteiden konfiguroimiseen tai jotka on muuten varattu ohjelmistossa, on poistettu taulukosta 3-6 ja liitteestä B. Toimintaparametrien lukeminen tai muokkaaminen Riippumatta siitä, onko parametrin arvo muokattavissa vai ei, kaikkia parametreja päästään lukemaan tai niiden arvoja muokkaamaan samalla menettelyllä.
