WM 83X & WM 88X Kylmäliimapistoolit

Koko: px
Aloita esitys sivulta:

Download "WM 83X & WM 88X Kylmäliimapistoolit"

Transkriptio

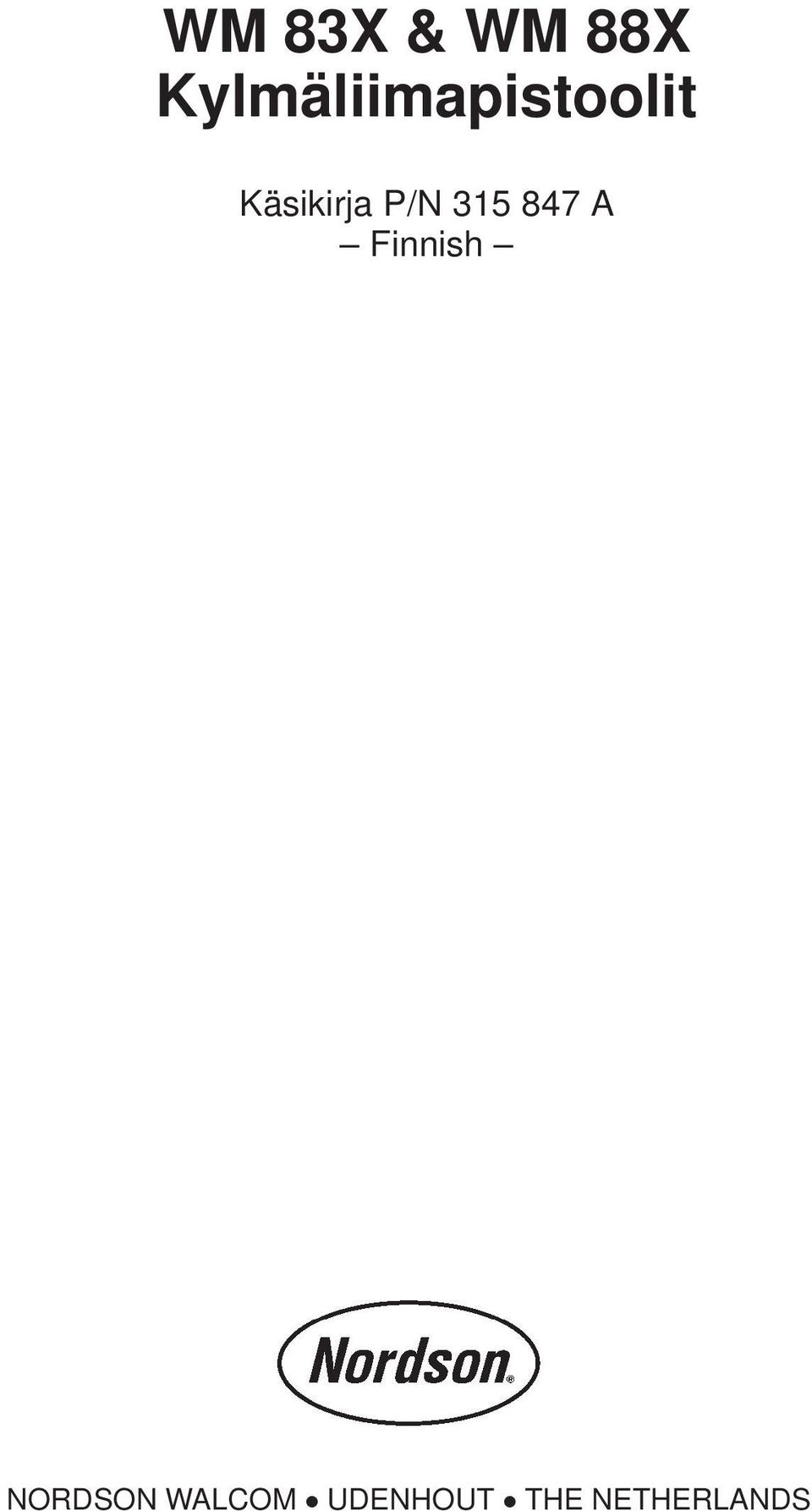

1 WM 83X & WM 88X Kylmäliimapistoolit Käsikirja P/N A Finnish NORDSON WALCOM UDENHOUT THE NETHERLANDS

2 Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 1996 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallista lupaa kielletty. Nordson pidättää itsellään muutosoikeudet ilman ennakkoilmoitusta. Tavaramerkit AquaGuard, Blue Box, Control Coat, Equi=Bead, FloMelt, FoamMelt, FoamMix, Helix, Hot Shot, Hot Stitch, Meltex, MicroSet, MultiScan, Nordson, Nordsonin logo, OmniScan, Porous Coat, Posi Stop, RBX, Sure Bond, UniScan, UpTime ja Versa Spray ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. BetterBook SM, CF, Controlled Fiberization, Easy Screen, Fibermelt, Flo Tracker, PrintGuard ja Package of Values ovat Nordson Corporationin tavaramerkkejä. COV_FI_315847A 1996 Nordson Corporation

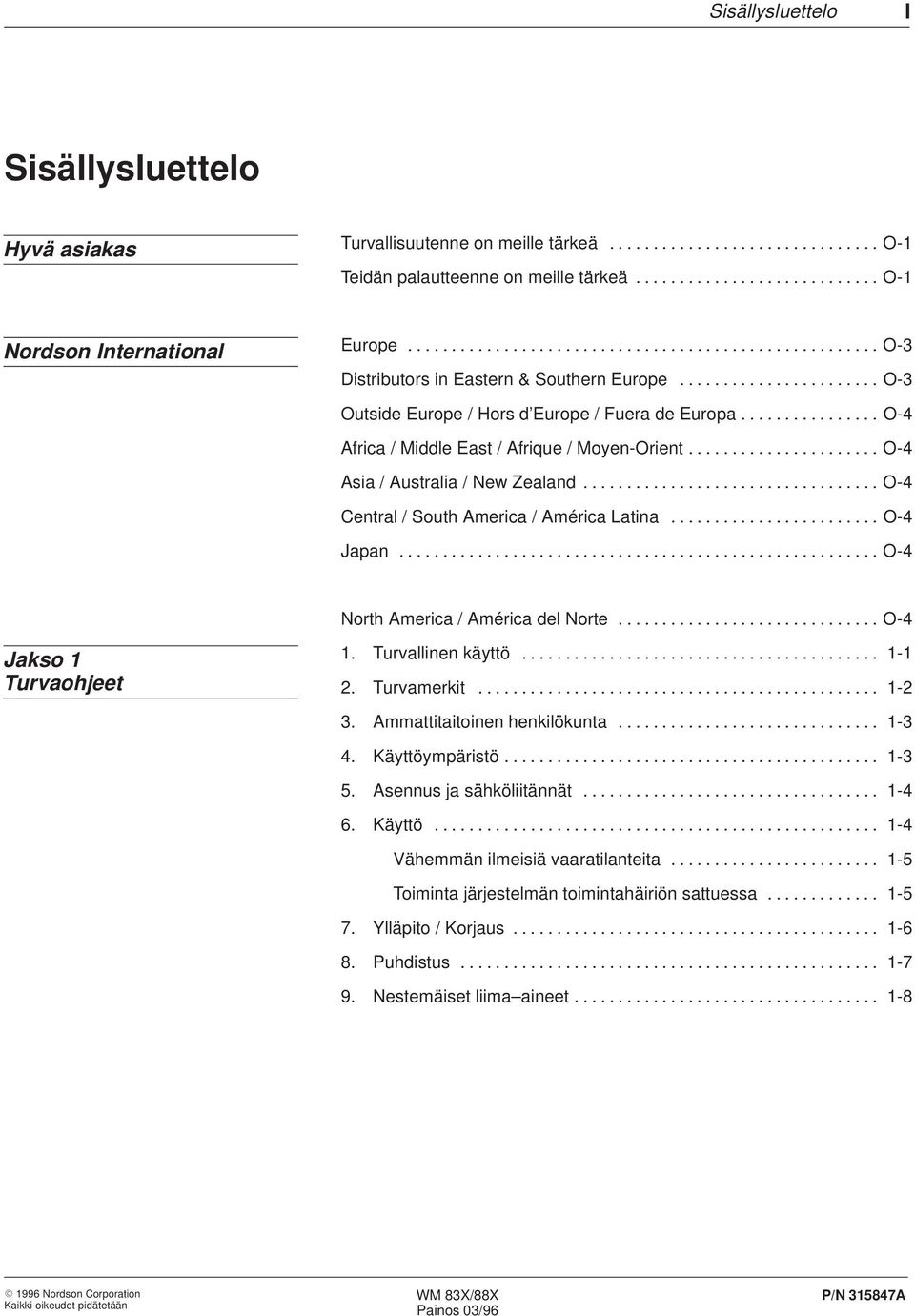

3 Sisällysluettelo I Sisällysluettelo Hyvä asiakas Turvallisuutenne on meille tärkeä O-1 Teidän palautteenne on meille tärkeä O-1 Nordson International Europe O-3 Distributors in Eastern & Southern Europe O-3 Outside Europe / Hors d Europe / Fuera de Europa O-4 Africa / Middle East / Afrique / Moyen-Orient O-4 Asia / Australia / New Zealand O-4 Central / South America / América Latina O-4 Japan O-4 North America / América del Norte O-4 Jakso 1 Turvaohjeet 1. Turvallinen käyttö Turvamerkit Ammattitaitoinen henkilökunta Käyttöympäristö Asennus ja sähköliitännät Käyttö Vähemmän ilmeisiä vaaratilanteita Toiminta järjestelmän toimintahäiriön sattuessa Ylläpito / Korjaus Puhdistus Nestemäiset liima aineet Nordson Corporation

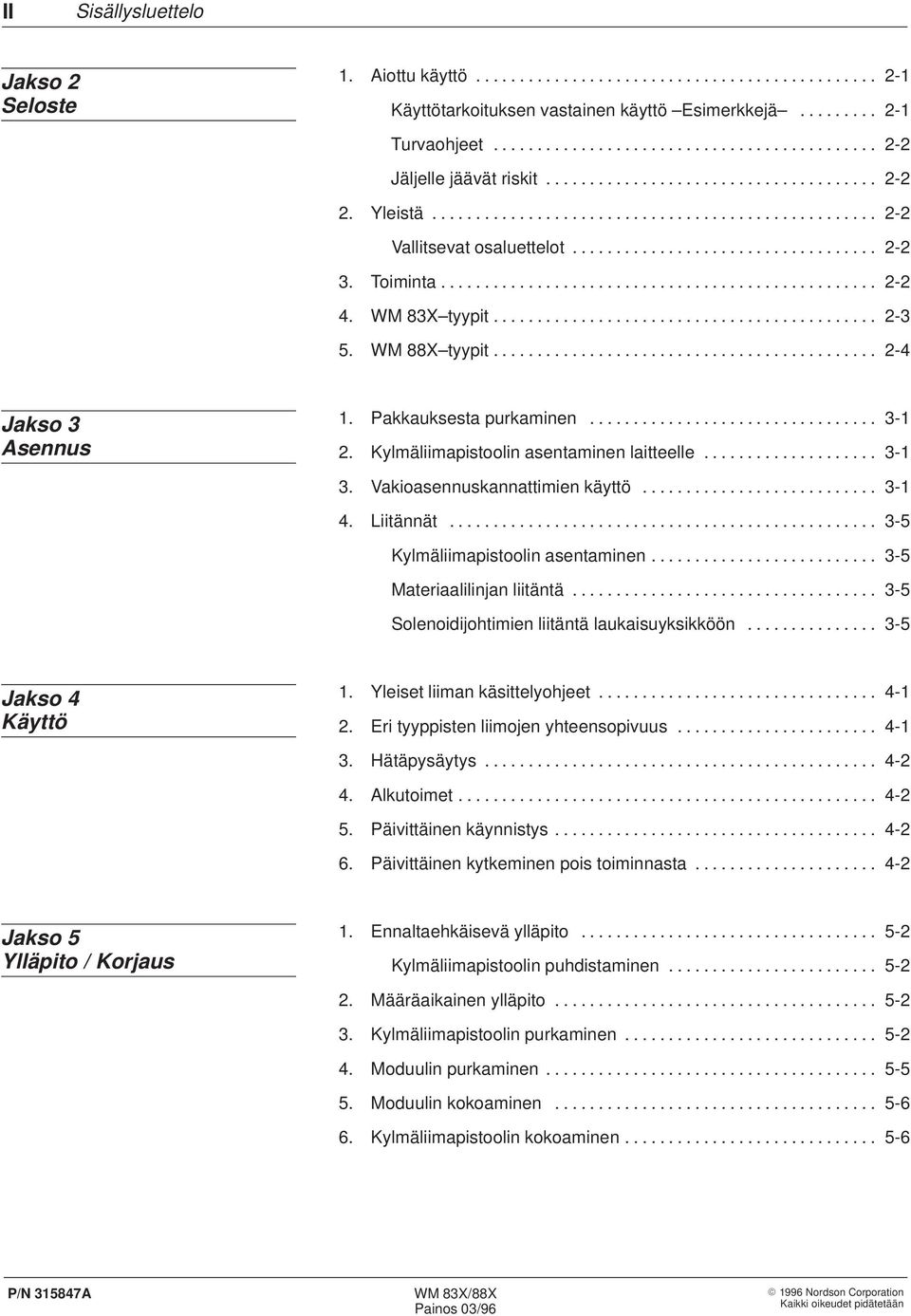

4 II Sisällysluettelo Jakso 2 Seloste 1. Aiottu käyttö Käyttötarkoituksen vastainen käyttö Esimerkkejä Turvaohjeet Jäljelle jäävät riskit Yleistä Vallitsevat osaluettelot Toiminta WM 83X tyypit WM 88X tyypit Jakso 3 Asennus 1. Pakkauksesta purkaminen Kylmäliimapistoolin asentaminen laitteelle Vakioasennuskannattimien käyttö Liitännät Kylmäliimapistoolin asentaminen Materiaalilinjan liitäntä Solenoidijohtimien liitäntä laukaisuyksikköön Jakso 4 Käyttö 1. Yleiset liiman käsittelyohjeet Eri tyyppisten liimojen yhteensopivuus Hätäpysäytys Alkutoimet Päivittäinen käynnistys Päivittäinen kytkeminen pois toiminnasta Jakso 5 Ylläpito / Korjaus 1. Ennaltaehkäisevä ylläpito Kylmäliimapistoolin puhdistaminen Määräaikainen ylläpito Kylmäliimapistoolin purkaminen Moduulin purkaminen Moduulin kokoaminen Kylmäliimapistoolin kokoaminen Nordson Corporation

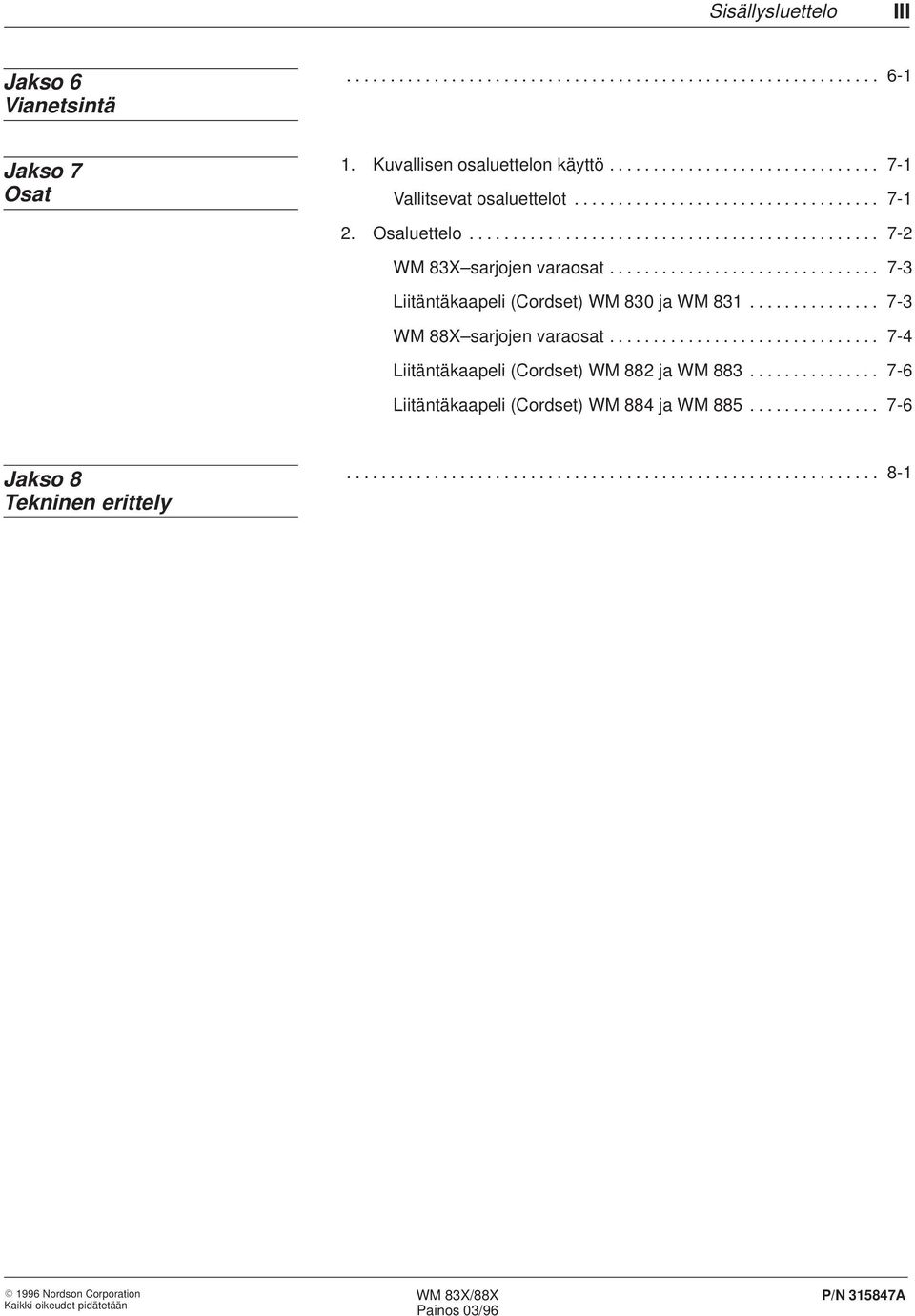

5 Sisällysluettelo III Jakso 6 Vianetsintä Jakso 7 Osat 1. Kuvallisen osaluettelon käyttö Vallitsevat osaluettelot Osaluettelo WM 83X sarjojen varaosat Liitäntäkaapeli (Cordset) WM 830 ja WM WM 88X sarjojen varaosat Liitäntäkaapeli (Cordset) WM 882 ja WM Liitäntäkaapeli (Cordset) WM 884 ja WM Jakso 8 Tekninen erittely Nordson Corporation

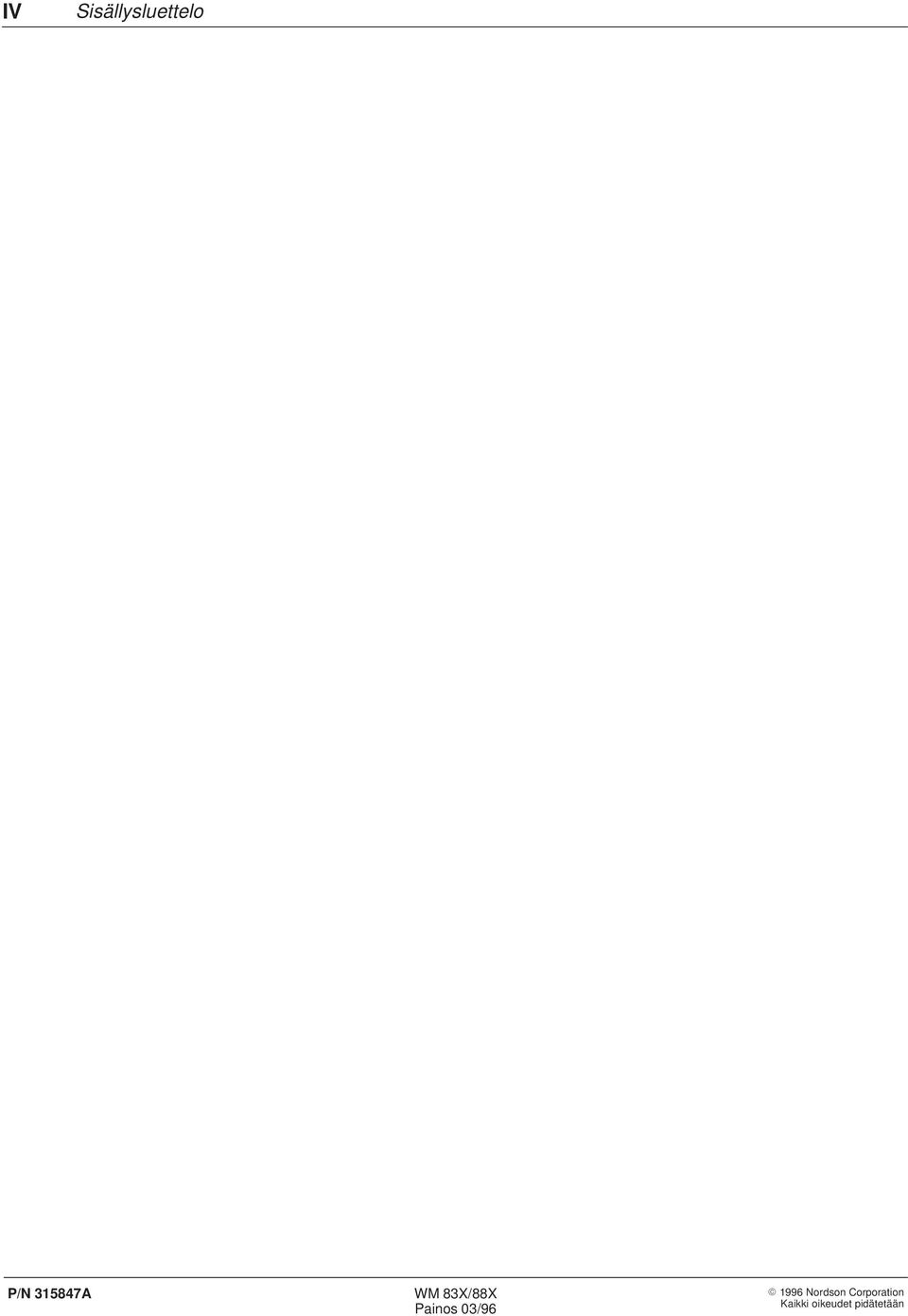

6 IV Sisällysluettelo 1996 Nordson Corporation

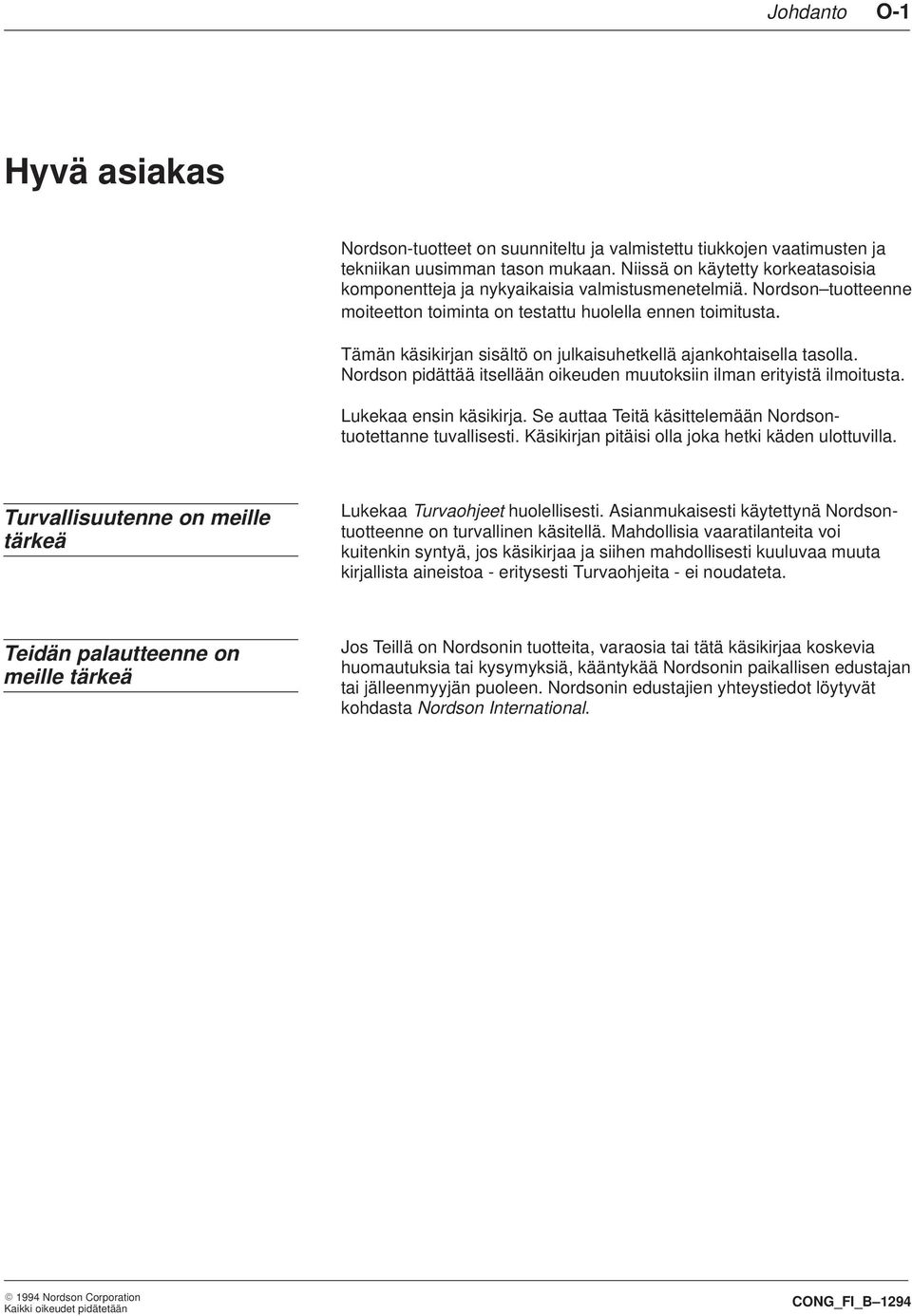

7 Johdanto O-1 Hyvä asiakas Nordson-tuotteet on suunniteltu ja valmistettu tiukkojen vaatimusten ja tekniikan uusimman tason mukaan. Niissä on käytetty korkeatasoisia komponentteja ja nykyaikaisia valmistusmenetelmiä. Nordson tuotteenne moiteetton toiminta on testattu huolella ennen toimitusta. Tämän käsikirjan sisältö on julkaisuhetkellä ajankohtaisella tasolla. Nordson pidättää itsellään oikeuden muutoksiin ilman erityistä ilmoitusta. Lukekaa ensin käsikirja. Se auttaa Teitä käsittelemään Nordsontuotettanne tuvallisesti. Käsikirjan pitäisi olla joka hetki käden ulottuvilla. Turvallisuutenne on meille tärkeä Lukekaa Turvaohjeet huolellisesti. Asianmukaisesti käytettynä Nordsontuotteenne on turvallinen käsitellä. Mahdollisia vaaratilanteita voi kuitenkin syntyä, jos käsikirjaa ja siihen mahdollisesti kuuluvaa muuta kirjallista aineistoa - eritysesti Turvaohjeita - ei noudateta. Teidän palautteenne on meille tärkeä Jos Teillä on Nordsonin tuotteita, varaosia tai tätä käsikirjaa koskevia huomautuksia tai kysymyksiä, kääntykää Nordsonin paikallisen edustajan tai jälleenmyyjän puoleen. Nordsonin edustajien yhteystiedot löytyvät kohdasta Nordson International Nordson Corporation CONG_FI_B 1294

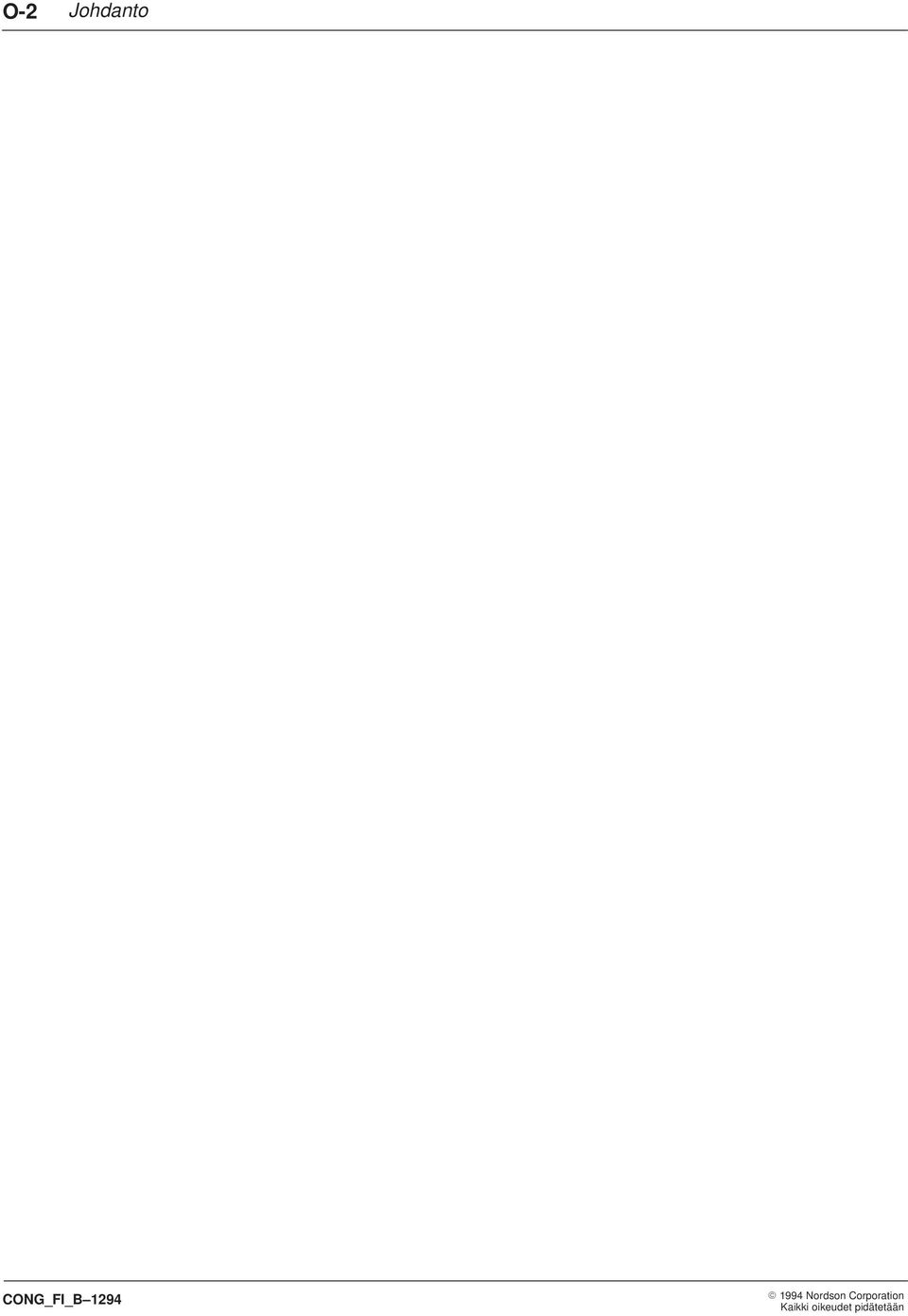

8 O-2 Johdanto CONG_FI_B Nordson Corporation

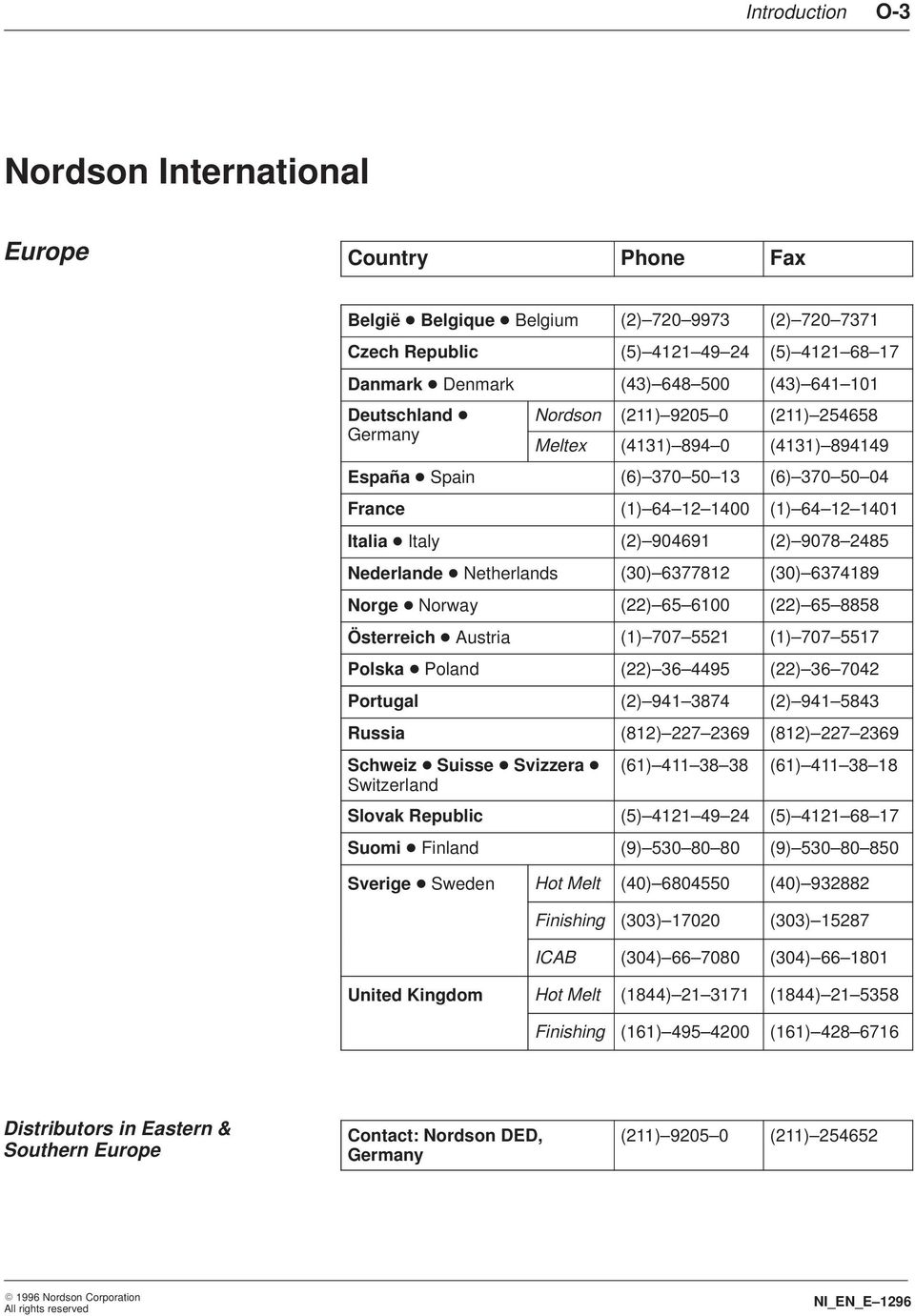

9 Introduction O-3 Nordson International Europe Country Phone Fax België Belgique Belgium (2) (2) Czech Republic (5) (5) Danmark Denmark (43) (43) Deutschland Germany Nordson (211) (211) Meltex (4131) (4131) España Spain (6) (6) France (1) (1) Italia Italy (2) (2) Nederlande Netherlands (30) (30) Norge Norway (22) (22) Österreich Austria (1) (1) Polska Poland (22) (22) Portugal (2) (2) Russia (812) (812) Schweiz Suisse Svizzera Switzerland (61) (61) Slovak Republic (5) (5) Suomi Finland (9) (9) Sverige Sweden Hot Melt (40) (40) Finishing (303) (303) ICAB (304) (304) United Kingdom Hot Melt (1844) (1844) Finishing (161) (161) Distributors in Eastern & Southern Europe Contact: Nordson DED, Germany (211) (211) Nordson Corporation All rights reserved NI_EN_E 1296

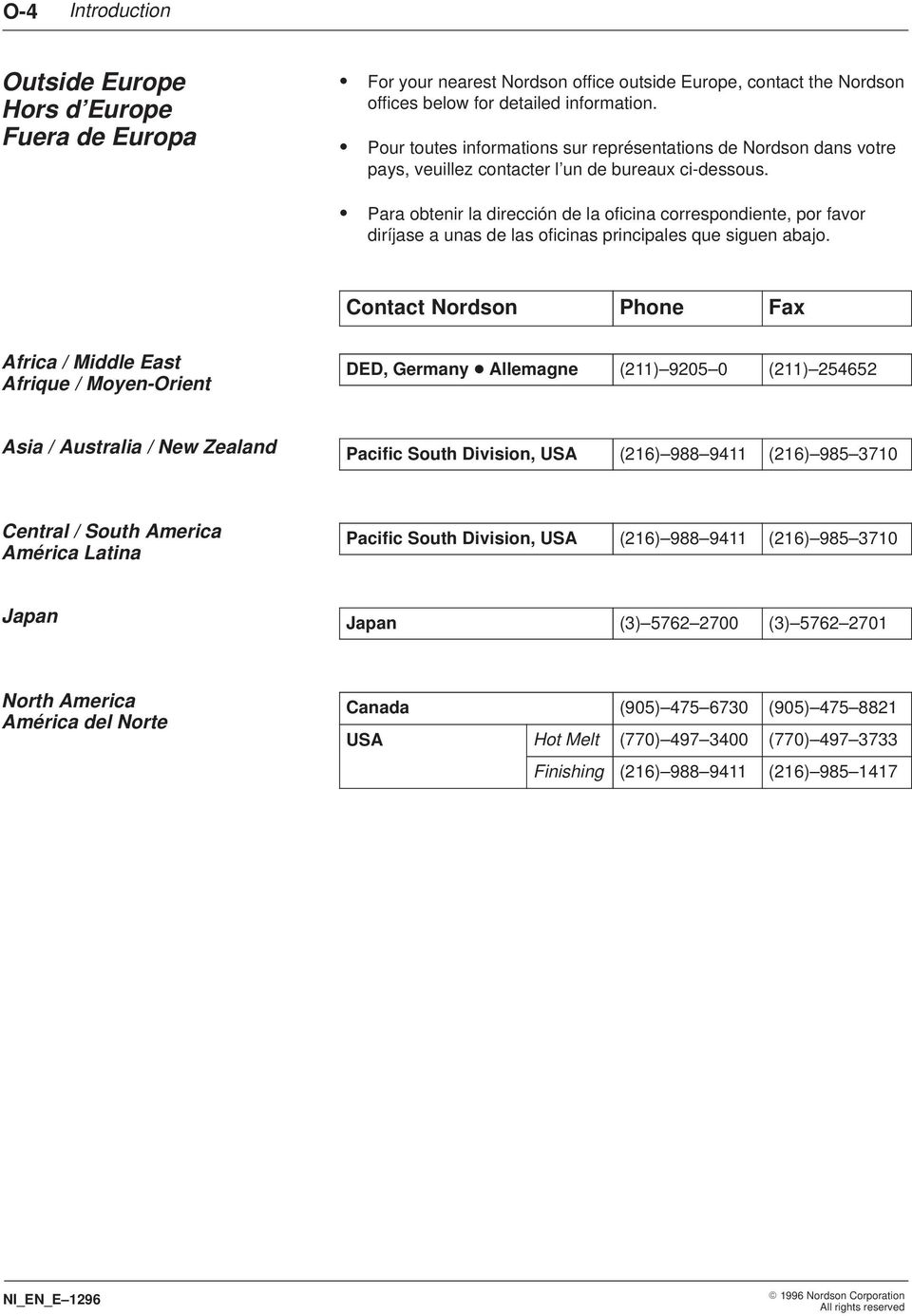

10 O-4 Introduction Outside Europe Hors d Europe Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtenir la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East Afrique / Moyen-Orient DED, Germany Allemagne (211) (211) Asia / Australia / New Zealand Pacific South Division, USA (216) (216) Central / South America América Latina Pacific South Division, USA (216) (216) Japan Japan (3) (3) North America América del Norte Canada (905) (905) USA Hot Melt (770) (770) Finishing (216) (216) NI_EN_E Nordson Corporation All rights reserved

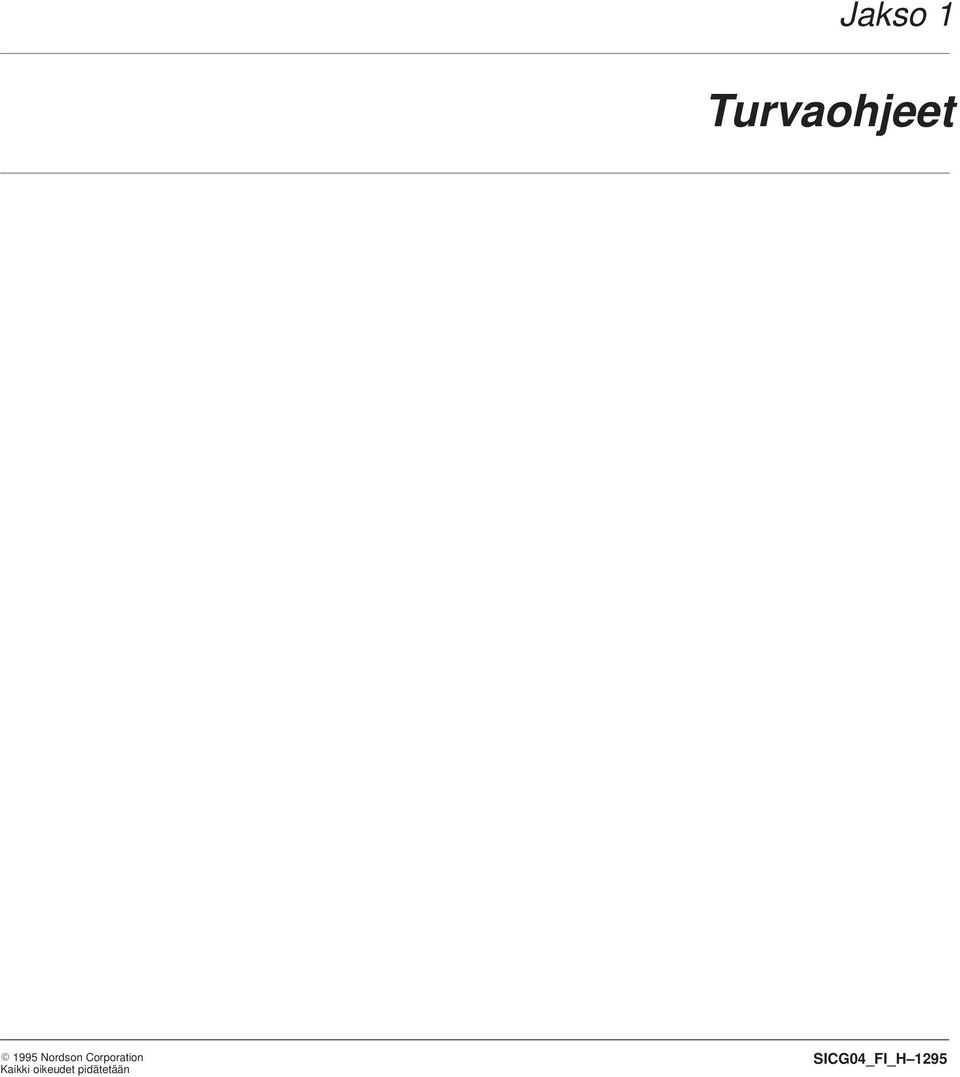

11 Jakso 1 Turvaohjeet 1995 Nordson Corporation SICG04_FI_H 1295

12 1-0 Turvaohjeet SICG04_FI_H Nordson Corporation

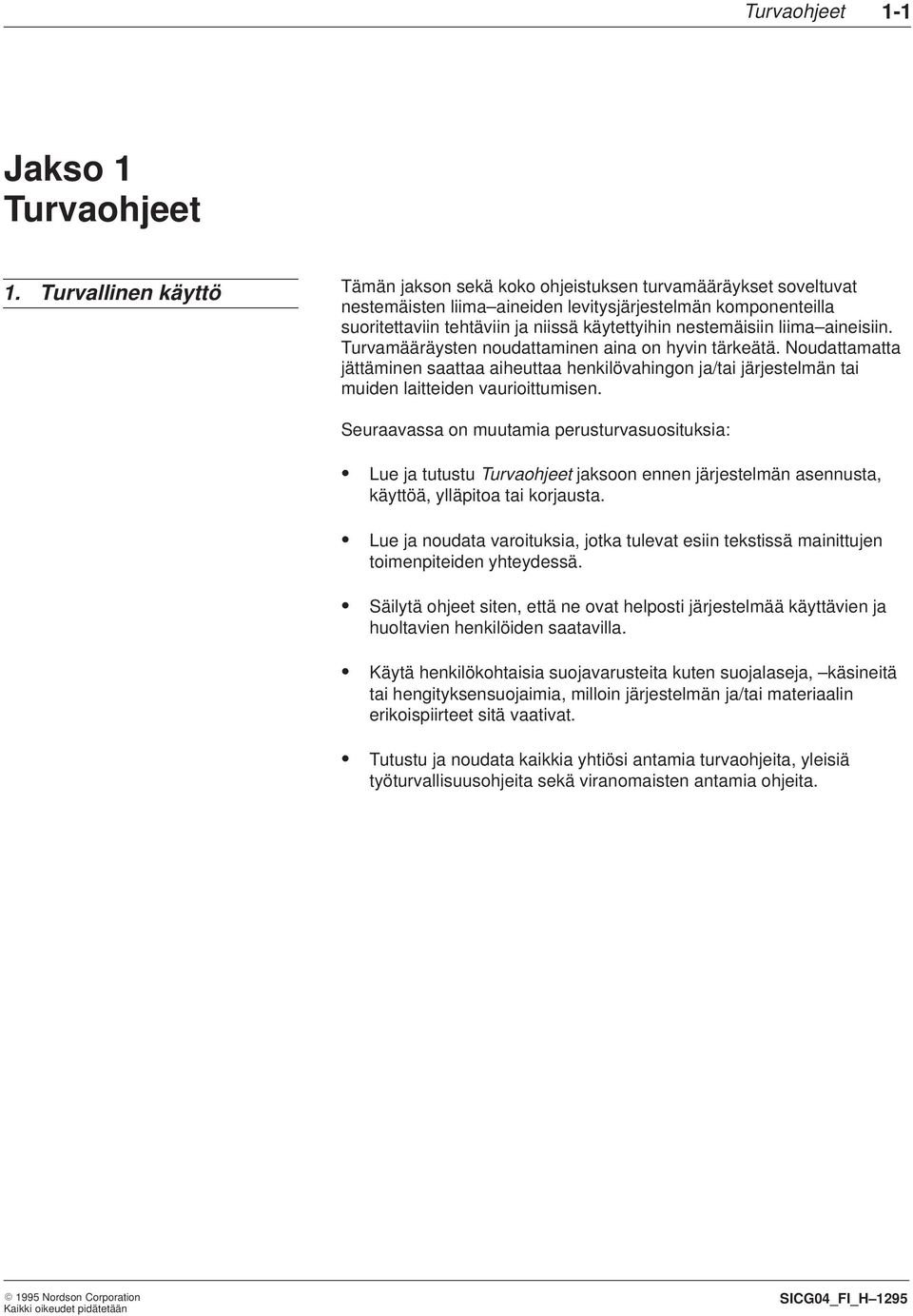

13 Turvaohjeet 1-1 Jakso 1 Turvaohjeet 1. Turvallinen käyttö Tämän jakson sekä koko ohjeistuksen turvamääräykset soveltuvat nestemäisten liima aineiden levitysjärjestelmän komponenteilla suoritettaviin tehtäviin ja niissä käytettyihin nestemäisiin liima aineisiin. Turvamääräysten noudattaminen aina on hyvin tärkeätä. Noudattamatta jättäminen saattaa aiheuttaa henkilövahingon ja/tai järjestelmän tai muiden laitteiden vaurioittumisen. Seuraavassa on muutamia perusturvasuosituksia: Lue ja tutustu Turvaohjeet jaksoon ennen järjestelmän asennusta, käyttöä, ylläpitoa tai korjausta. Lue ja noudata varoituksia, jotka tulevat esiin tekstissä mainittujen toimenpiteiden yhteydessä. Säilytä ohjeet siten, että ne ovat helposti järjestelmää käyttävien ja huoltavien henkilöiden saatavilla. Käytä henkilökohtaisia suojavarusteita kuten suojalaseja, käsineitä tai hengityksensuojaimia, milloin järjestelmän ja/tai materiaalin erikoispiirteet sitä vaativat. Tutustu ja noudata kaikkia yhtiösi antamia turvaohjeita, yleisiä työturvallisuusohjeita sekä viranomaisten antamia ohjeita Nordson Corporation SICG04_FI_H 1295

14 1-2 Turvaohjeet 2. Turvamerkit Seuraavia merkkejä käytetään varoittamaan vaaroista tai mahdollisista vaaran lähteistä. Tutustu merkkeihin huolellisesti! Varoituksesta piittaamattomuus saattaa aiheuttaa henkilövahingon ja/tai järjestelmän tai muiden laitteiden vaurioittumisen. VAROITUS: Huomioimatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laitteen ja sen lisävarusteiden vahingoittumisen. VAROITUS: Sähköiskun vaara. Huomioimatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laitteen ja sen lisävarusteiden vahingoittumisen. VAROITUS: Irrota laite verkkojännitteestä. VAROITUS: Vaara! Korkea paine. Käytä suojalaseja työskennellessäsi nestemäisen liima aineen levitysjärjestelmällä. VAROITUS: Räjähdys tai tulipalon vaara. Tulen teko, avoin liekki ja tupakointi kielletty. VAROITUS: Järjestelmässä tai sulatteessa on painetta. Laske paineet pois. Huomioimatta jättäminen saattaa aiheuttaa vakavan loukkaantumisen. VAROITUS: Huomioimatta jättäminen saattaa aiheuttaa laitteen vahingoittumisen. SICG04_FI_H Nordson Corporation

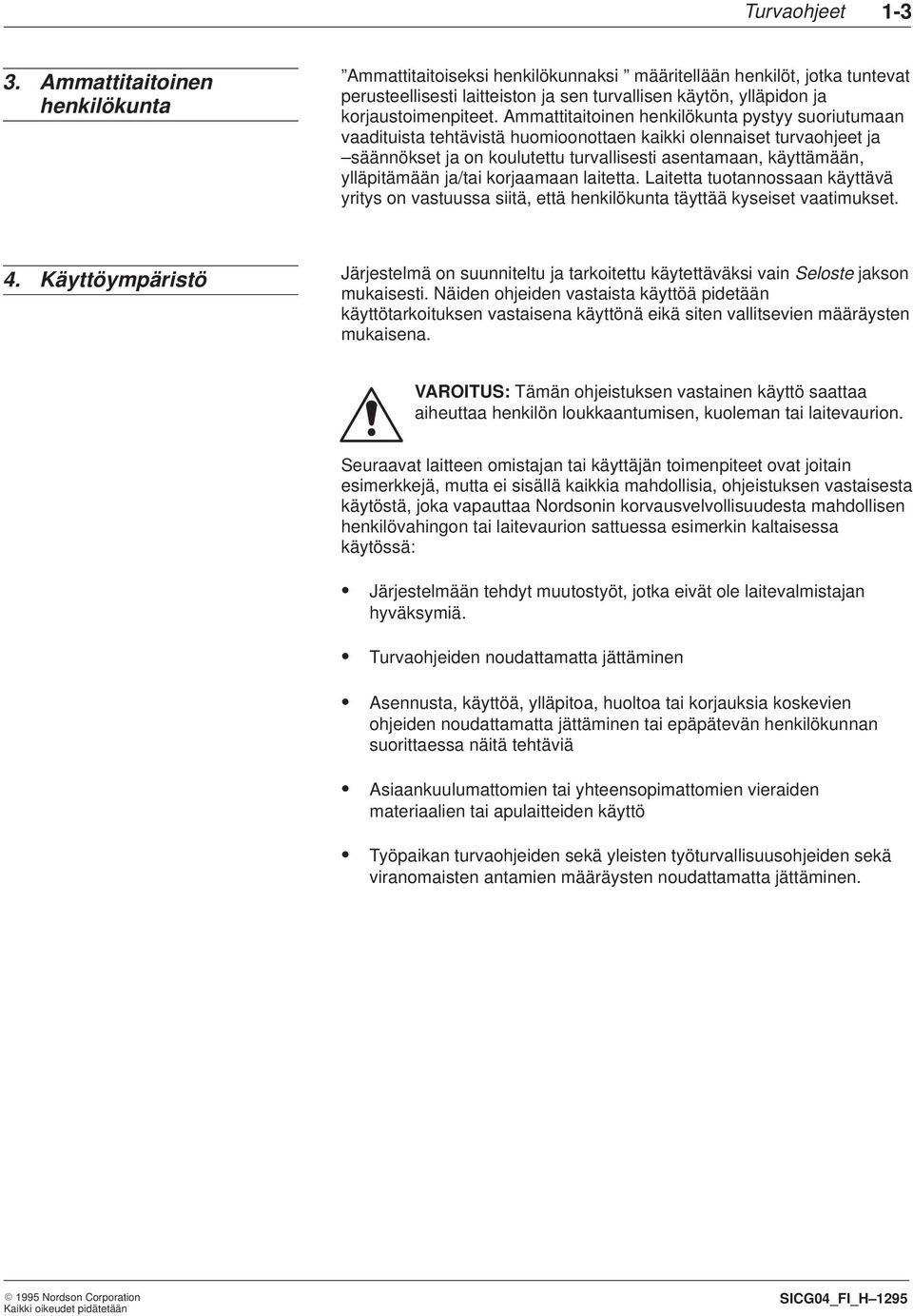

15 Turvaohjeet Ammattitaitoinen henkilökunta Ammattitaitoiseksi henkilökunnaksi määritellään henkilöt, jotka tuntevat perusteellisesti laitteiston ja sen turvallisen käytön, ylläpidon ja korjaustoimenpiteet. Ammattitaitoinen henkilökunta pystyy suoriutumaan vaadituista tehtävistä huomioonottaen kaikki olennaiset turvaohjeet ja säännökset ja on koulutettu turvallisesti asentamaan, käyttämään, ylläpitämään ja/tai korjaamaan laitetta. Laitetta tuotannossaan käyttävä yritys on vastuussa siitä, että henkilökunta täyttää kyseiset vaatimukset. 4. Käyttöympäristö Järjestelmä on suunniteltu ja tarkoitettu käytettäväksi vain Seloste jakson mukaisesti. Näiden ohjeiden vastaista käyttöä pidetään käyttötarkoituksen vastaisena käyttönä eikä siten vallitsevien määräysten mukaisena. VAROITUS: Tämän ohjeistuksen vastainen käyttö saattaa aiheuttaa henkilön loukkaantumisen, kuoleman tai laitevaurion. Seuraavat laitteen omistajan tai käyttäjän toimenpiteet ovat joitain esimerkkejä, mutta ei sisällä kaikkia mahdollisia, ohjeistuksen vastaisesta käytöstä, joka vapauttaa Nordsonin korvausvelvollisuudesta mahdollisen henkilövahingon tai laitevaurion sattuessa esimerkin kaltaisessa käytössä: Järjestelmään tehdyt muutostyöt, jotka eivät ole laitevalmistajan hyväksymiä. Turvaohjeiden noudattamatta jättäminen Asennusta, käyttöä, ylläpitoa, huoltoa tai korjauksia koskevien ohjeiden noudattamatta jättäminen tai epäpätevän henkilökunnan suorittaessa näitä tehtäviä Asiaankuulumattomien tai yhteensopimattomien vieraiden materiaalien tai apulaitteiden käyttö Työpaikan turvaohjeiden sekä yleisten työturvallisuusohjeiden sekä viranomaisten antamien määräysten noudattamatta jättäminen Nordson Corporation SICG04_FI_H 1295

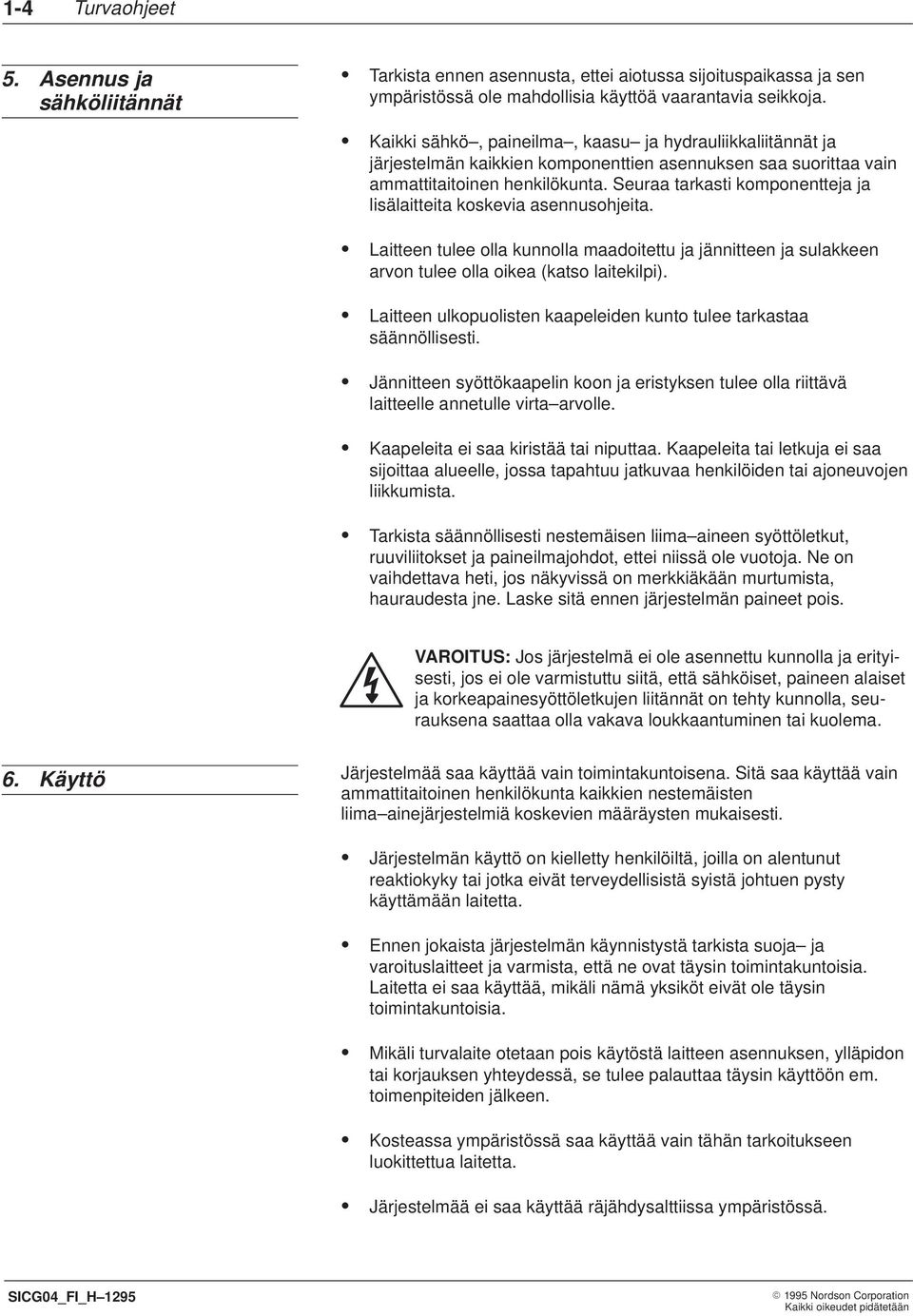

16 1-4 Turvaohjeet 5. Asennus ja sähköliitännät Tarkista ennen asennusta, ettei aiotussa sijoituspaikassa ja sen ympäristössä ole mahdollisia käyttöä vaarantavia seikkoja. Kaikki sähkö, paineilma, kaasu ja hydrauliikkaliitännät ja järjestelmän kaikkien komponenttien asennuksen saa suorittaa vain ammattitaitoinen henkilökunta. Seuraa tarkasti komponentteja ja lisälaitteita koskevia asennusohjeita. Laitteen tulee olla kunnolla maadoitettu ja jännitteen ja sulakkeen arvon tulee olla oikea (katso laitekilpi). Laitteen ulkopuolisten kaapeleiden kunto tulee tarkastaa säännöllisesti. Jännitteen syöttökaapelin koon ja eristyksen tulee olla riittävä laitteelle annetulle virta arvolle. Kaapeleita ei saa kiristää tai niputtaa. Kaapeleita tai letkuja ei saa sijoittaa alueelle, jossa tapahtuu jatkuvaa henkilöiden tai ajoneuvojen liikkumista. Tarkista säännöllisesti nestemäisen liima aineen syöttöletkut, ruuviliitokset ja paineilmajohdot, ettei niissä ole vuotoja. Ne on vaihdettava heti, jos näkyvissä on merkkiäkään murtumista, hauraudesta jne. Laske sitä ennen järjestelmän paineet pois. VAROITUS: Jos järjestelmä ei ole asennettu kunnolla ja erityisesti, jos ei ole varmistuttu siitä, että sähköiset, paineen alaiset ja korkeapainesyöttöletkujen liitännät on tehty kunnolla, seurauksena saattaa olla vakava loukkaantuminen tai kuolema. 6. Käyttö Järjestelmää saa käyttää vain toimintakuntoisena. Sitä saa käyttää vain ammattitaitoinen henkilökunta kaikkien nestemäisten liima ainejärjestelmiä koskevien määräysten mukaisesti. Järjestelmän käyttö on kielletty henkilöiltä, joilla on alentunut reaktiokyky tai jotka eivät terveydellisistä syistä johtuen pysty käyttämään laitetta. Ennen jokaista järjestelmän käynnistystä tarkista suoja ja varoituslaitteet ja varmista, että ne ovat täysin toimintakuntoisia. Laitetta ei saa käyttää, mikäli nämä yksiköt eivät ole täysin toimintakuntoisia. Mikäli turvalaite otetaan pois käytöstä laitteen asennuksen, ylläpidon tai korjauksen yhteydessä, se tulee palauttaa täysin käyttöön em. toimenpiteiden jälkeen. Kosteassa ympäristössä saa käyttää vain tähän tarkoitukseen luokittettua laitetta. Järjestelmää ei saa käyttää räjähdysalttiissa ympäristössä. SICG04_FI_H Nordson Corporation

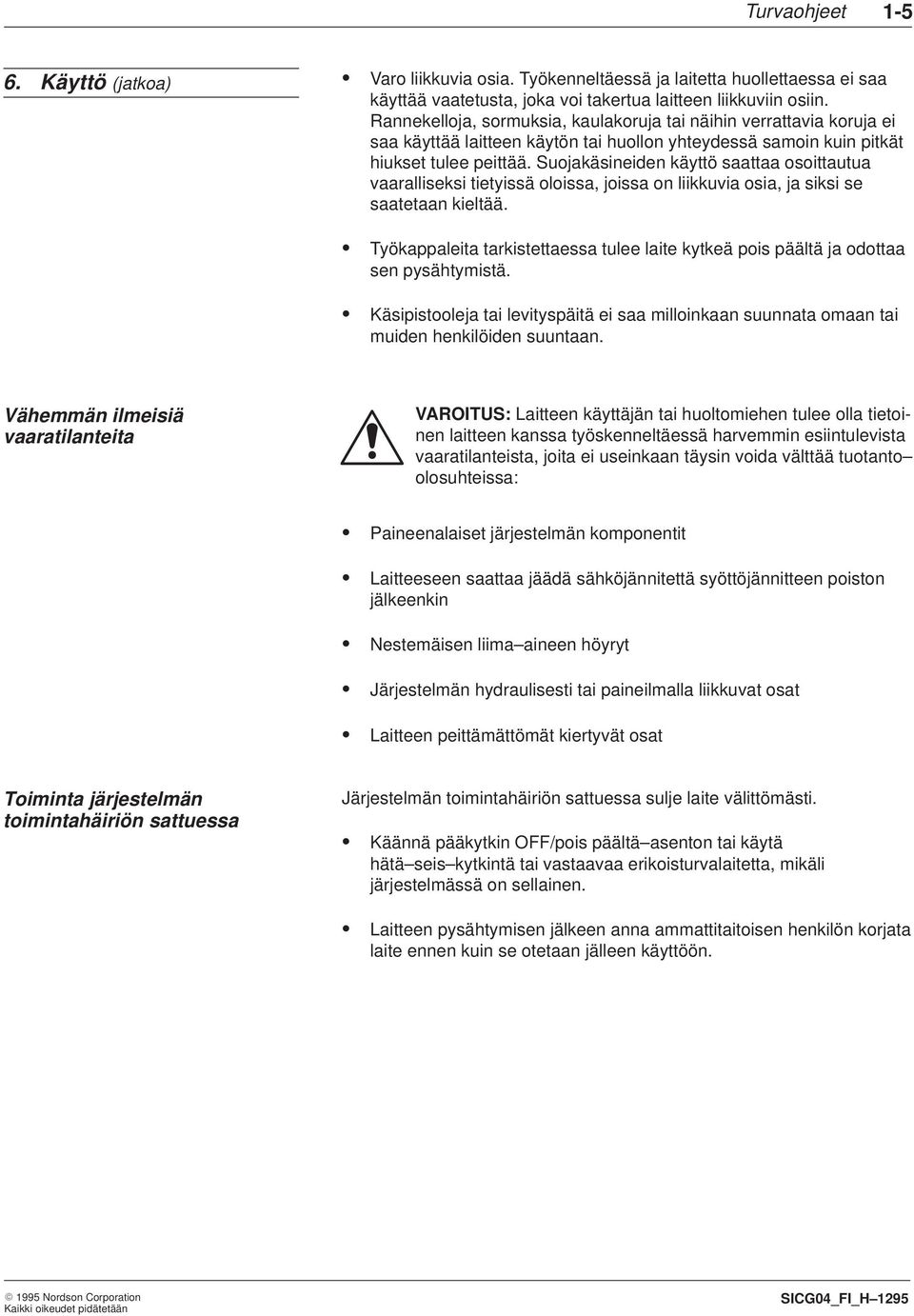

17 Turvaohjeet Käyttö (jatkoa) Varo liikkuvia osia. Työkenneltäessä ja laitetta huollettaessa ei saa käyttää vaatetusta, joka voi takertua laitteen liikkuviin osiin. Rannekelloja, sormuksia, kaulakoruja tai näihin verrattavia koruja ei saa käyttää laitteen käytön tai huollon yhteydessä samoin kuin pitkät hiukset tulee peittää. Suojakäsineiden käyttö saattaa osoittautua vaaralliseksi tietyissä oloissa, joissa on liikkuvia osia, ja siksi se saatetaan kieltää. Työkappaleita tarkistettaessa tulee laite kytkeä pois päältä ja odottaa sen pysähtymistä. Käsipistooleja tai levityspäitä ei saa milloinkaan suunnata omaan tai muiden henkilöiden suuntaan. Vähemmän ilmeisiä vaaratilanteita VAROITUS: Laitteen käyttäjän tai huoltomiehen tulee olla tietoinen laitteen kanssa työskenneltäessä harvemmin esiintulevista vaaratilanteista, joita ei useinkaan täysin voida välttää tuotanto olosuhteissa: Paineenalaiset järjestelmän komponentit Laitteeseen saattaa jäädä sähköjännitettä syöttöjännitteen poiston jälkeenkin Nestemäisen liima aineen höyryt Järjestelmän hydraulisesti tai paineilmalla liikkuvat osat Laitteen peittämättömät kiertyvät osat Toiminta järjestelmän toimintahäiriön sattuessa Järjestelmän toimintahäiriön sattuessa sulje laite välittömästi. Käännä pääkytkin OFF/pois päältä asenton tai käytä hätä seis kytkintä tai vastaavaa erikoisturvalaitetta, mikäli järjestelmässä on sellainen. Laitteen pysähtymisen jälkeen anna ammattitaitoisen henkilön korjata laite ennen kuin se otetaan jälleen käyttöön Nordson Corporation SICG04_FI_H 1295

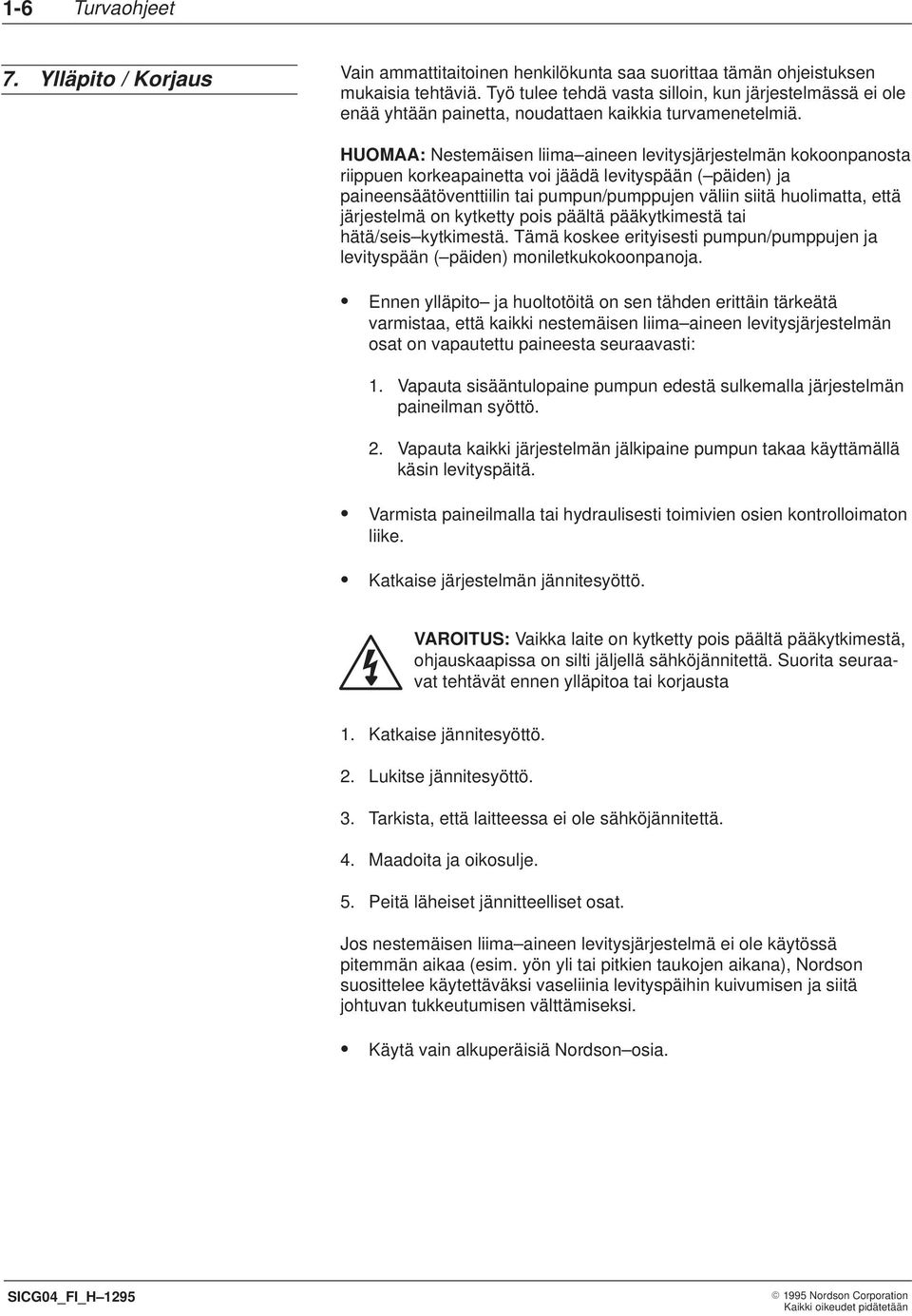

18 1-6 Turvaohjeet 7. Ylläpito / Korjaus Vain ammattitaitoinen henkilökunta saa suorittaa tämän ohjeistuksen mukaisia tehtäviä. Työ tulee tehdä vasta silloin, kun järjestelmässä ei ole enää yhtään painetta, noudattaen kaikkia turvamenetelmiä. HUOMAA: Nestemäisen liima aineen levitysjärjestelmän kokoonpanosta riippuen korkeapainetta voi jäädä levityspään ( päiden) ja paineensäätöventtiilin tai pumpun/pumppujen väliin siitä huolimatta, että järjestelmä on kytketty pois päältä pääkytkimestä tai hätä/seis kytkimestä. Tämä koskee erityisesti pumpun/pumppujen ja levityspään ( päiden) moniletkukokoonpanoja. Ennen ylläpito ja huoltotöitä on sen tähden erittäin tärkeätä varmistaa, että kaikki nestemäisen liima aineen levitysjärjestelmän osat on vapautettu paineesta seuraavasti: 1. Vapauta sisääntulopaine pumpun edestä sulkemalla järjestelmän paineilman syöttö. 2. Vapauta kaikki järjestelmän jälkipaine pumpun takaa käyttämällä käsin levityspäitä. Varmista paineilmalla tai hydraulisesti toimivien osien kontrolloimaton liike. Katkaise järjestelmän jännitesyöttö. VAROITUS: Vaikka laite on kytketty pois päältä pääkytkimestä, ohjauskaapissa on silti jäljellä sähköjännitettä. Suorita seuraavat tehtävät ennen ylläpitoa tai korjausta 1. Katkaise jännitesyöttö. 2. Lukitse jännitesyöttö. 3. Tarkista, että laitteessa ei ole sähköjännitettä. 4. Maadoita ja oikosulje. 5. Peitä läheiset jännitteelliset osat. Jos nestemäisen liima aineen levitysjärjestelmä ei ole käytössä pitemmän aikaa (esim. yön yli tai pitkien taukojen aikana), Nordson suosittelee käytettäväksi vaseliinia levityspäihin kuivumisen ja siitä johtuvan tukkeutumisen välttämiseksi. Käytä vain alkuperäisiä Nordson osia. SICG04_FI_H Nordson Corporation

19 Turvaohjeet Puhdistus HUOMAA: Tutustu aina nestemäisen liima aineen valmistajan käyttöturvaohjeeseen tai tuoteselosteeseen ennenkuin aloitat puhdistusliuottimilla työskentelyn. VAROITUS: Alumiiniosien puhdistus tai järjestelmän huuhteleminen käyttäen halogenoivia hiilivetyliuottimia on ehdottomasti kielletty. Esimerkkejä yleisimmistä halogenoivista hiilivedyistä on: dikloorimetyleeni, 1,1,1 trikloorietyleeni ja perkloorietyleeni. Halogenoivat hiilivedyt saattavat reagoida rajusti alumiiniosien kanssa. Järjestelmän tai sen osien puhdistamiseen ei saa milloinkaan käyttää avotulta. Tarkista, voidaanko nestemäisen liima aineen levitysjärjestelmän osien puhdistamiseen käyttää (lämmintä) vettä, johon on mahdollisesti lisätty tavallista astianpesunestettä. Mikäli tämä ei ole mahdollista, käytä vain nestemäisen liima aineen valmistajan ilmoittamaa puhdistusliuotinta. Mikäli valmistaja suosittelee puhdistusliuottimen lämmittämistä, huomioi sen leimahduspiste. Varmista tilan riittävä ilmastointi vapautuvien höyryjen poistamiseksi. VAROITUS: Tuli, avoin liekki ja tupakointi on kielletty puhdistusliuottimia käytettäessä. Ota kaikki räjähdystä estävät säännökset huomioon. Puhdistusliuottimien lämmittämiseen saa käyttää vain kontrolloituja ja räjähdyssuojattuja lämmittimiä. Jätehuollon täytyy tapahtua DIN turvallisuusohjeen mukaisesti. Nestemäisiä liima aineita tai jätteitä, liottimia tai erottimia ei saa päästää vesistöön. Vuodon tai läikkymisen sattuessa ota telteen neste ja käytä, mikäli tarpeen, imukykyistä ainetta, esim. sahajauhoa, johon se voi imeytyä; sen jälkeen toimi asiaankuluvien jätehuoltosäädösten mukaisesti. Jos nestemäisen liima aineen levitysjärjestelmä ei ole käytössä pitemmän aikaa, koko järjestelmä tulee huuhtoa ja ulostuloaukot on peitettävä vaseliinilla. Sellaisen levitysjärjestelmän huuhtomiseen, jossa on käytetty vesiliukoisia liima aineita, käytetään tavallisesti lämmintä vettä. Jos nestemäisen liima aineen valmistaja erityisesti suosittaa huuhteluaineen käyttämistä, on noudatettava valmistajan turva ja jätteenkäsittelysohjeita Nordson Corporation SICG04_FI_H 1295

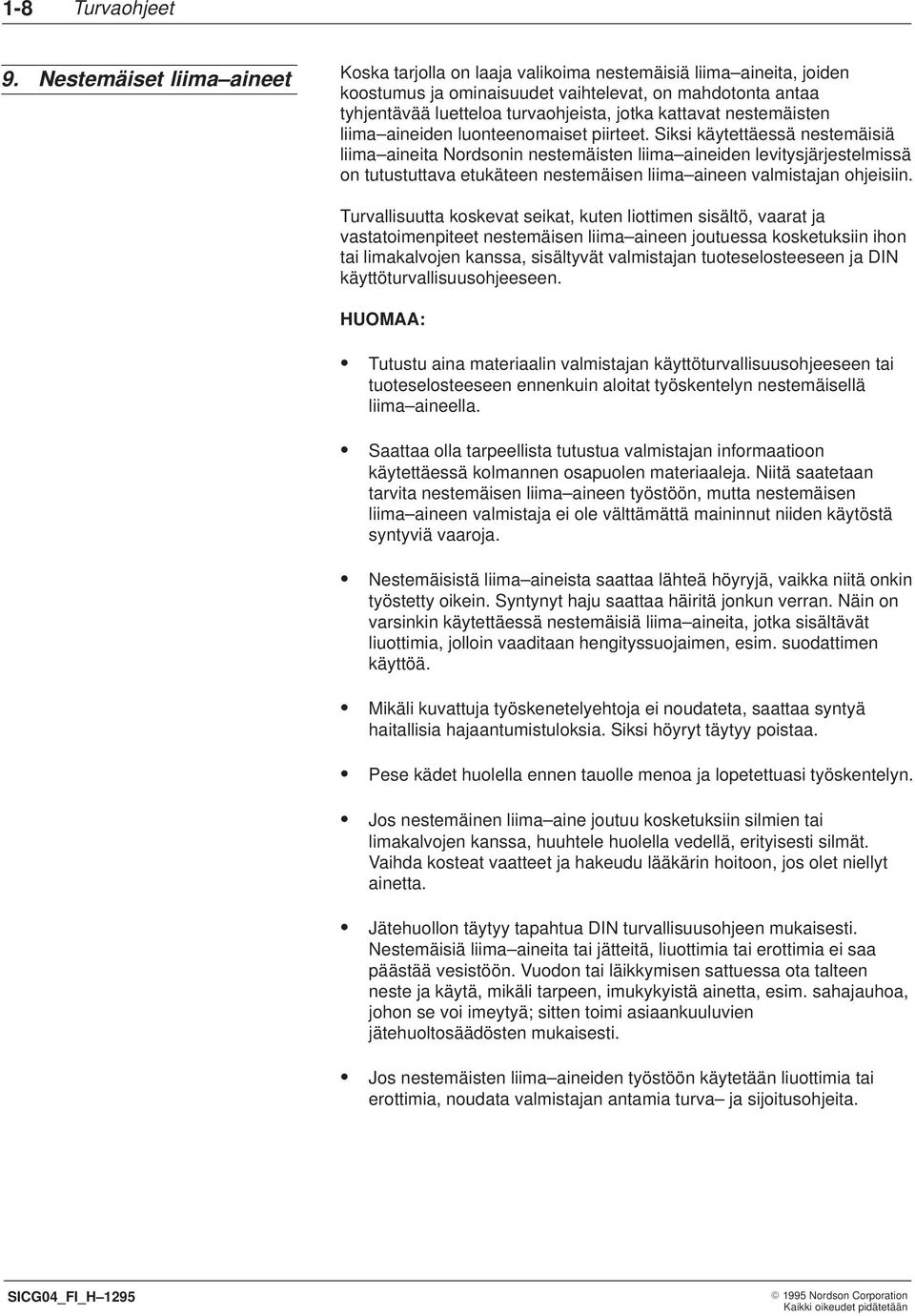

20 1-8 Turvaohjeet 9. Nestemäiset liima aineet Koska tarjolla on laaja valikoima nestemäisiä liima aineita, joiden koostumus ja ominaisuudet vaihtelevat, on mahdotonta antaa tyhjentävää luetteloa turvaohjeista, jotka kattavat nestemäisten liima aineiden luonteenomaiset piirteet. Siksi käytettäessä nestemäisiä liima aineita Nordsonin nestemäisten liima aineiden levitysjärjestelmissä on tutustuttava etukäteen nestemäisen liima aineen valmistajan ohjeisiin. Turvallisuutta koskevat seikat, kuten liottimen sisältö, vaarat ja vastatoimenpiteet nestemäisen liima aineen joutuessa kosketuksiin ihon tai limakalvojen kanssa, sisältyvät valmistajan tuoteselosteeseen ja DIN käyttöturvallisuusohjeeseen. HUOMAA: Tutustu aina materiaalin valmistajan käyttöturvallisuusohjeeseen tai tuoteselosteeseen ennenkuin aloitat työskentelyn nestemäisellä liima aineella. Saattaa olla tarpeellista tutustua valmistajan informaatioon käytettäessä kolmannen osapuolen materiaaleja. Niitä saatetaan tarvita nestemäisen liima aineen työstöön, mutta nestemäisen liima aineen valmistaja ei ole välttämättä maininnut niiden käytöstä syntyviä vaaroja. Nestemäisistä liima aineista saattaa lähteä höyryjä, vaikka niitä onkin työstetty oikein. Syntynyt haju saattaa häiritä jonkun verran. Näin on varsinkin käytettäessä nestemäisiä liima aineita, jotka sisältävät liuottimia, jolloin vaaditaan hengityssuojaimen, esim. suodattimen käyttöä. Mikäli kuvattuja työskenetelyehtoja ei noudateta, saattaa syntyä haitallisia hajaantumistuloksia. Siksi höyryt täytyy poistaa. Pese kädet huolella ennen tauolle menoa ja lopetettuasi työskentelyn. Jos nestemäinen liima aine joutuu kosketuksiin silmien tai limakalvojen kanssa, huuhtele huolella vedellä, erityisesti silmät. Vaihda kosteat vaatteet ja hakeudu lääkärin hoitoon, jos olet niellyt ainetta. Jätehuollon täytyy tapahtua DIN turvallisuusohjeen mukaisesti. Nestemäisiä liima aineita tai jätteitä, liuottimia tai erottimia ei saa päästää vesistöön. Vuodon tai läikkymisen sattuessa ota talteen neste ja käytä, mikäli tarpeen, imukykyistä ainetta, esim. sahajauhoa, johon se voi imeytyä; sitten toimi asiaankuuluvien jätehuoltosäädösten mukaisesti. Jos nestemäisten liima aineiden työstöön käytetään liuottimia tai erottimia, noudata valmistajan antamia turva ja sijoitusohjeita. SICG04_FI_H Nordson Corporation

21 Jakso 2 Seloste 1996 Nordson Corporation

22 2-0 Seloste 1996 Nordson Corporation

23 Seloste 2-1 Jakso 2 Seloste 1. Aiottu käyttö WM 83X & WM 88X sarjan kylmäliimapistoolit on suunniteltu erityisesti vesipohjaisten liimojen levitykseen. Pistoolit on suunniteltu suuritehoisiin, tartunta ja esitartuntalevityksiin. Kaikki pistoolit toimivat sähkömagneettisesti: avautuvat magneettisen voiman johdosta ja sulkeutuvat by a spring. Kaikkea muuta käyttöä pidetään käyttötarkoituksen vastaisena tapahtuen käyttäjän omalla riskillä. Nordson ei vastaa henkilö- tai laitevahingoista,jotka johtuvat käyttötarkoituksen vastaisesta käytöstä. Tuotteen käyttö käyttötarkoituksen mukaisesti sisältää myös valmistajan määräämien käytön, huollon ja ylläpidon edellytysten täyttämisen. Tässä selostettua laitetta saa käyttää, huoltaa ja ylläpitää ainoastaan henkilöt, jotka ovat perehtyneet laitteeseen ja järjestelmän käytön mahdollisiin vaaroihin. Vastaavat ohjeet onnettomuuksien estämiseksi kuten myös kaikki muut yleisesti tunnetut turvasäännöt ja työturvallisuussäännöt on huomioitava. Käyttötarkoituksen vastainen käyttö Esimerkkejä Laitteita ei saa käyttää seuraavissa olosuhteissa: Laite on viallinen Räjähdysalttiissa ympäristössä Kansien ollessa auki Ympäristössä, joka ei vastaa laitteen suojausastetta Hyväksymättömien muunnosten kanssa. Seuraavien materiaalien käyttö on kielletty laitteella: Räjähdysalttiit- ja tulenarat materiaalit Paine-herkät materiaalit Elintarvikkeet 1996 Nordson Corporation

24 2-2 Seloste Turvaohjeet Ennen koneen/laitteen/järjestelmän asennusta ja ensimmäistä käyttöä on välttämätöntä lukea ja noudattaa turvaohjeita. Yleiset turvaohjeet seuraavat asiakirjan liitteenä tai ne ovat tämän käsikirjan osana. Erityiset turvaohjeet ovat osa tätä ohjekäsikirjaa. Jäljelle jäävät riskit Nordson ei ole tietoinen muista vaaroista. 2. Yleistä WM 83X & WM 88X sarjojen kylmäliimapistoolit on erityisesti suunniteltu vesipohjaisten liimojen levitykseen. Kaikki kostuvat pinnat on valmistettu ruostumattomasta teräksestä, joka vähentää ruostumista. Pistooleissa on liitännät liimamateriaalille ja käämin teholle. Kaikki pistoolit toimivat sähkömagneettisesti: avautuvat magneettisen voiman johdosta ja sulkeutuvat jousen avulla. Niiden kestävyys on hyvä ja ne ovat pitkäikäisiä. WM 83X & WM 88X sarjat on suunniteltu suorituskykyisiin kosketus ja puoli-kosketus levityksiin. Muottilevyt ja rakosuuttimet ovat asiakkaan tarpeen mukaisia. Kosketus ja ei-kosketuslevityksiin on tarjolla useita erityyppisiä ja kokoisia suuttimia ja muottilevyjä. Täsmäasennuskannatin on toimitettavissa pistoolin asettamiseksi useimpiin työasentoihin. Vallitsevat osaluettelot Näiden ohjeiden laitteet ovat vakiolaitteita -ellei muuta ole mainittu. Yksilöllisin varustein varustetut laitteet saattavat poiketa yksityiskohdiltaan. Näissä tapauksissa pyrimme liittämään ominaistietoa varusteista. Viittaamme päivitettyyn, laitteiston mukana toimitettuun, osaluetteloon. Lisätietoja varten ota yhteys Nordsoniin. 3. Toiminta Laite aktivoituu kun käämi laukaistaan sähköisesti 163 VDC:n huippujännitteellä. Kun käämi tehdään tehottomaksi jousi sulkee laitteen. 24 VDC:n jännite pitää laitteen yläasennossa Nordson Corporation

25 Seloste WM 83X tyypit WM 83X sarjaa on saatavilla kahta tyyppiä. 92 mm (3.622 in) 34 mm (1.339 in) 76 mm (2.992 in) 34 mm (1.339 in) WM34830.A4 B Kuva 2-1 WM 830 Yhdellä moduulilla varustettu pistooli pikaliittimellä 77,5 mm (3.051 in) 94,5 mm (3.720 in) 34 mm (1.339 in) 76 mm (2.992 in) 34 mm (1.339 in) WM34864.A4 B Kuva 2-2 WM 831 Yhdellä moduulilla varustettu pistooli muottilevyllä 1996 Nordson Corporation

26 2-4 Seloste 5. WM 88X tyypit WM 88X sarjaa on saatavilla neljän tyyppisenä. 94,5 mm (3.720 in) 168 mm (6.614 in) 75 mm (2.953 in) 100 mm (3.937 in) 36 mm (1.417 in) WM A4 B Kuva 2-3 WM 882 Kahdella moduulilla varustettu pistooli muottilevyille 94,5 mm (3.720 in) 168 mm (6.614 in) 106 mm (4.173 in) 130 mm (5.118 in) 36 mm (1.417 in) WM34964.A4 B Kuva 2-4 WM 883 Kolmella moduulilla varustettu pistooli muottilevyille 1996 Nordson Corporation

27 Seloste WM 88X tyypit (jatkoa) 94,5 mm (3.720 in) 168 mm (6.614 in) 80 mm (3.150 in) 110 mm (4.331 in) 74 mm (2.913 in) WM35003.A4 B Kuva 2-5 WM 884 Neljällä moduulilla varustettu pistooli muottilevyille 94,5 mm (3.720 in) 168 mm &6.614 in) 100 mm (3.937 in) 125 mm (4.921 in) 74 mm (2.913 in) WM A4 B Kuva 2-6 L-WM 885 Viidellä moduulilla varustettu pistooli muottilevyille 1996 Nordson Corporation

28 2-6 Seloste 1996 Nordson Corporation

29 Jakso 3 Asennus 1996 Nordson Corporation

30 3-0 Asennus 1996 Nordson Corporation

31 Asennus 3-1 Jakso 3 Asennus VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. VAROITUS: Kytke laukaisuyksikön virta pois päältä ennen kääminjohtimien liitäntää. Noudattamatta jättäminen saattaa aiheuttaa kuoleman. 1. Pakkauksesta purkaminen Purettuasi kylmäliimapistoolin pakkauksestaan, tarkista se mahdollisten kuljetuksen aikana sattuneiden vaurioiden vuoksi. sarjojen pistoolit toimitetaan tehtaalta täysin ennalta koottuina. 2. Kylmäliimapistoolin asentaminen laitteelle Jaksottaisesta käytöstä aiheutuvasta mahdollisesta tärinästä johtuen pistooli on asennettava lujasti ja tukevasti. Tärinän siirtymistä laitteelta pistooliin tulee välttää niin paljon kuinmahdollista. Pistooli on mahdollisesti tilapäisesti siirrettävä päälaitteelta puhdistustatai ylläpitoa varten. Tämän vuoksi pistoolin asennuksessa on syytä ottaa huomioon sen tavoitettavuuden helppous. 3. Vakioasennuskannattimien käyttö Levityksestä riippuen seuraavia kolmea vakioasennuskannatin tyyppiä voidaan käyttää sarjoissa. Lisätietoja saat tarvittaessa Nordson Walcomilta Nordson Corporation

32 3-2 Asennus 3. Vakioasennuskannattimien käyttö (jatkoa) mm (14.17 in) 25 mm (0.984 in) 35 mm (1.378 in) mm (6.377 in) WM34561.A4 B Kuva 3-1 Pystysuora pistooliasennus 1. Kannatin 2. Liitäntäkaapeli 3. Letku liitäntä 4. Kylmäliimapistooli 5. Suutin HUOMAA: x = nopeavaihtoiselle suuttimelle 10 mm, nopeavaihtoiselle muottilevylle 23 mm P/N Nimitys Kannatin 30 mm, pystysuora pistooliasennus Kannatin 25 mm, pystysuora pistooliasennus 1996 Nordson Corporation

33 Asennus Vakioasennuskannattimien käyttö (jatkoa) 235 mm (9.251 in) 125 mm (4.921 in) mm (14.96 in) 1 3 WM34606.A4 B Kuva 3-2 Suora pistooliasennus 1. Kannatin 2. Kylmäliimapistooli 3. Letkuliitäntä P/N Nimitys Kannatin suora pistooliasennus 1996 Nordson Corporation

34 3-4 Asennus 3. Vakioasennuskannattimien käyttö (jatkoa) mm (7.322 in) 45 mm (1.771 in) 11 mm (0.433 in) mm (8.267 in) 180 mm (7.086 in) 210 mm (8.267 in) 20 mm (0.787 in) 210 mm (8.267 in) 15 mm (0.59 in) WM34789.A4 B Kuva 3-3 In-Line pistooliasennus 1. Kannatin 2. Liitäntäkaapeli 3. Letkuliitäntä 4. Kylmäliimapistooli 5. Suutin HUOMAA: Tässä WM 840 pistooli. WM83X/88X käyttävät samaa asennuskannatinta. P/N Nimitys Kannatin In line pistooliasennus 1996 Nordson Corporation

35 Asennus Liitännät Seuraavat ohjeet kuvaavat kaikkein yksinkertaisimman tavan asentaa kylmäliimapistooli useimpia levityksiä varten. Kuitenkin joissakin tapauksissa johtuen työskentelyalueesta tai etäisyydestä päälaitteeseen on poikettava näistä ohjeista. Kylmäliimapistoolin asentaminen Asenna pistooli kannattimeen käyttäen 4 kierteisiä M6 aukkoja pistoolin takapuolella. HUOMAA: Erityisesti kosketus ja puoli-kosketuslevityksissä pistoolin oikea tasoon äärettömän tärkeä. Materiaalilinjan liitäntä Liitä materiaaliletku paineistetusta liimatankista tai pumpusta pistoolin letkuliitäntään. Solenoidijohtimien liitäntä laukaisuyksikköön VAROITUS: Kytke laukaisuyksikön virta pois päältä ennen käämin johtimien liittämistä. Noudattamatta jättäminen saattaa aiheuttaa kuoleman. Yhdistä laukaisuyksikön kaapeliliitäntä pistoolin kaapeliliitäntään ja kiristä kumpikin muhvimutterilla Nordson Corporation

36 3-6 Asennus 1996 Nordson Corporation

37 Jakso 4 Käyttö 1996 Nordson Corporation

38 4-0 Käyttö 1996 Nordson Corporation

39 Käyttö 4-1 Jakso 4 Käyttö VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. 1. Yleiset liiman käsittelyohjeet HUOMAA: Seuraavat ohjeet ovat erityisen tärkeitä käsiteltäessä nestemäisiä liimoja, ne pätevät kuitenkin muihinkin materiaaleihin: Koe-käytä laitetta aina ennen varsinaista käyttöä. Liimattavan pinnan tulee olla huoneenlämpöinen ja pölytön, rasvaaton sekä kuiva. Soveltuva materiaali, optimi työskentelyolosuhteet ja mahdollinen alustan esi-käsittely tulee arvioida testaamalla. Jotkut pinnat sisältävät pehmentimiä ja muita ainesosia, jotka saattavat haihtua myöhemmin. Joskus pinnat on käsitelty vahalla, voiteluaineilla, jne. Ilman esi-käsittelyä/testaamista liimaliitokset saattavat epäonnistua joko heti tai myöhemmin. 2. Eri tyyppisten liimojen yhteensopivuus HUOMAA: Kaikki liimat eivät ole yhteensopivia. Liiman hajoamisesta aiheutuvat toimintovirheet ja laitevauriot saattavat olla seuraus liiman virheellisestä käytöstä. Olemme laitetoimittaja ja näinollen emme ole vastuussa laitteelle tapahtuvista vaurioista mikäli liima aineet reagoivat väärästä käsittelystä johtuen. Epävarmoissa tapauksissa ja/tai mikäli suunnittelet liiman vaihtamista ota yhteys liiman valmistajaan, pääkonttoriimme tai edustajaamme Nordson Corporation

40 4-2 Käyttö 3. Hätäpysäytys Tutustu käytössäsi olevan kylmäliimajärjestelmän hätä-pysäytysmekanismiin. VAROITUS: Kytke laite välittömästi pois päältä kaikissa hätätapauksissa. 1. Aktivoi lähin hätä-pysäytysmekanismi (esim Hätä-pysäytyspainike tai pääkytkin hätä-pysäytystoiminnolla). 2. Pysäytyksen jälkeen ennenkuin kytket laitteen päälle uudelleen anna ammattitaitoisen henkilökunnan poistaa häiriö. 4. Alkutoimet 1. Aseta pumpun ilmansäädin niin, ettei hydraulinen paine ylitä 48 bar (700 psi). HUOMAA: Älä ylitä 48 bar (700 psi). Korkeampi paine saattaa vaurioittaa kylmäliimapistoolia. 2. Aseta säiliö pistoolin muottilevyn tai pistoolin suuttimen alle ja käännä ajastin tai laukaisumekanismi päälle. 3. Valuta liimaa pistoolista kunnes se virtaa tasaisesti pistoolista eikä liimassa enää ole ilmakuplia. 4. Tee koeliimaus pistoolilla ja tarkista vana. Mikäli tarvitaan suurempaa volyymiä, pumpun ilmanpainetta voidaan nostaa, muttei yli 48 bar (700 psi) hydraulipaineen. 5. Päivittäinen käynnistys 1. Tarkista ämpärissä tai tynnyrissä olevan liimamäärän taso. 2. Käynnistä pumpun ilmanpaineen säädin. 6. Päivittäinen kytkeminen pois toiminnasta 1. Vähennä pumpun ilman paine nollaan säätimellä. 2. Peitä suutinpäät silikonitahnalla, Nordson P/N Nordson Corporation

41 Jakso 5 Ylläpito / Korjaus 1996 Nordson Corporation

42 5-0 Ylläpito / Korjaus 1996 Nordson Corporation

43 Ylläpito / Korjaus 5-1 Jakso 5 Ylläpito / Korjaus VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. Kylmäliimapistoolin ylläpito on helppoa ja se on lähes huolto-vapaa. Tavallisissa käyttöolosuhteissa on kaikkien komponenttien kesto hyvä. VAROITUS: Katkaise virran syöttö! VAROITUS: Katkaise liiman syöttö! VAROITUS: Käytä aina suojakäsineitä! Huomioi yleisesti seuraavat kohdat: Varmista, että levitettävä materiaali on puhdasta ja suodatettua. Yksilölliset käyttöolosuhteet ja eri levitysmateriaalit vaativat vastaavan minimipanostuksen ylläpidossa. Ulkopuoliseen puhdistukseen, esim. suuttimen kärki, ei milloinkaan saa käyttää teräviä metallisia työkaluja vaan melko pehmeitä harjoja. Korjaus ja ylläpitotehtäviä suorittaessasi pidä työskentelyalue kuten myös pistooli niin puhtaana kuin mahdollista. Tukkeentuneet pistoolit pitää huuhdella huolellisesti liiman kanssa-yhteensopivalla puhdistusaineella. Erityisesti mikäli neula, liittimet tai suutin on vaihdettava. Suurempaa korjaustyötä tehtäessä on pistooli irrotettava laitteesta. Poista paine ja kytke materiaalilinjat irti ennenkuin teet huoltotoimenpiteitä laitteelle Nordson Corporation

44 5-2 Ylläpito / Korjaus 1. Ennaltaehkäisevä ylläpito Kylmäliimapistoolin puhdistaminen Pistooli ei vaadi puhdistamista mikäli ilman pääsy hydrauliikkalohkoon ja kosketukseen liiman kanssa pidemmäksi aikaa on estetty (yleensä noin 30 minuuttia riippuen käytettävästä liimasta). On suositeltavaa tyhjentää ja huuhdella koko järjestelmä vedellä 6 kertaa vuodessa. Kuitenkin mikäli suutin tai pistooli tukkeentuu ne voidaan helposti puhdistaa. HUOMAA: Älä milloinkaan pura pistoolia mikäli sisäpuolella oleva liima on jähmettynyttä! On erittäin todennäköistä, että herkät komponentit vaurioituvat. Suosittelemme, että pistooli, ilman sähköosia, asetetaan yhdeksi tai kahdeksi päiväksi lämpimään veteen jotta liima pehmenee. Toista tämä menettely useampaan otteeseen mikäli tarpeen. Mikäli tämän jälkeenkin on mahdotonta purkaa pistooli lähetä se meille korjattavaksi. Kaikki O-renkaat ja tiivisteet ovat kaikkein korkealaatuisimmista materiaaleista valmistettuja. Ota meihin yhteyttä ennenkuin käytät muita kuin Nordsonin O-renkaita. 2. Määräaikainen ylläpito Tyhjennä ja huuhtele liimausjärjestelmä vedellä 6 kertaa vuodessa. Kylmäliimapistooli tulee pitää puhtaana, poista liimajäännökset ja lika päivittäin. 3. Kylmäliimapistoolin purkaminen VAROITUS: Irrota laite verkkojännitteestä. VAROITUS: Järjestelmässä ja materiaalissa on painetta. Poista paine. Noudattamatta jättäminen saattaa aiheuttaa vakavan onnettomuuden. 1. Varaa vesiastia purkamisalueen lähettyville. 2. Varmista, että työskentelyalue ja kaikki työkalut ovat puhtaita. HUOMAA: Vieraat esineet saattavat vaurioittaa tukipintaa ja/tai aiheuttaa vuotoja pistoolissa. 3. Aseta pieni astia pistoolin alle. Samanaikaisesti puristettaessa liimalinjaa, kytke liimalinja irti pistoolin letkusta, sulje sitten liimalinja teipillä tai tulpalla Nordson Corporation

45 Ylläpito / Korjaus Kylmäliimapistoolin purkaminen (jatkoa) Viitaus Kuvio Poista pistooli asennuskannattimista. 5. Irrota muhvimutterit (11) ja poista jako osa (10). HUOMAA: Kohta 5 vain WM 88X monivanapistooleille. 6. Poista lukitusmutteri (3) moduulin(moduulien) päältä (7). 7. Irrota ruuvit (2) ja poista päällyskansi (4) pistoolin kotelosta (6). 8. Ruuvaa moduuli(t) (7) irti pohjalevystä (8 tai 12). 9. Irrota käämin johtimet keraamisesta välikappaleesta (9) ja ota käämi(t) pois (5). 10. Poista pistoolin kotelo (6) Nordson Corporation

46 5-4 Ylläpito / Korjaus 3. Kylmäliimapistoolin purkaminen (jatkoa) WM35126.A4 B WM35475.A4 B Kuva 5-1 Kylmäliimapistoolit WM83X (vasen) ja WM 88X (oikea) 1. Liitäntäkaapeli (Cord set) 5. Käämi 2. Ruuvi 6. Pistoolin kotelo 3. Lukitusmutteri 7. Moduuli 4. Päällyskansi 8. Pohjalaatta (83X sarjat) 9. Keraaminen välikappale 10. Jako osa 11. Muhvimutteri 12. Pohjalevy (88X sarjat) 1996 Nordson Corporation

47 Ylläpito / Korjaus Moduulin purkaminen 1. Poista liitinkappale (5) istukasta (1). 2. Poista sulkuneula (3) ja painejousi (2). HUOMAA: Käsittele sulkuneulaa huolella välttääksesi keraamisen neulankärjen vaurioittamisen. 3. Poista liitin (6) ja O-rengas (4) liitinkappaleesta (5). 4. Käytä harjaa tai puista lastaa ja mikäli tarpeen liiman valmistajan suosittelemaa liuotinainetta puhdistaaksesi kaikki ne osat, jotka ovat liiman kanssa tekemisissä WM35515.A4 B Kuva 5-2 Moduulit 1. Istukka 2. Painejousi 3. Sulkuneula 4. O-rengas 5. Liitinkappale 6. Liitin 7. Pohjalevy (WM 83x sarjat) 8. Pohjalevy (WM 88X sarjat) 1996 Nordson Corporation

48 5-6 Ylläpito / Korjaus 5. Moduulin kokoaminen Viittaus Kuvio Pistä painejousi (2) ja sulkuneula (3) istukkaan (1). 2. Pane O-rengas (4) liitinkappaleelle (5) ja asenna liitinkappale istukkaan (1). 3. Ruuvaa liitin (6) liitinkappaleeseen (5). HUOMAA: Tämä pitäisi käydä helposti. Mikäli näin ei ole saattaa olla ettei sulkuneula (3) ole oikeassa asennossa. Keraamiset osat saattavat vaurioitua mikäli käytetään väkipakkoa. 6. Kylmäliimapistoolin kokoaminen Viittaus Kuvio Ruuvaa moduuli(t) (7) pohjalevyyn (8 tai 12); vääntömomentti 30 Nm. 2. Aseta pistoolin kotelo (6) moduulin(moduulien) (7) päälle. 3. Aseta käämi(t) (5) moduulin (7) päälle ja liitä käämin johtimet keraamiseen välikappaleeseen (9). 4. Aseta päällyskansi (4) pistoolin kotelolle (6) ja kiristä ruuvit (2). 5. Asenna lukitusmutteri(t) (3) moduulille(moduuleille) (7); vääntömomentti spec 3 Nm. 6. Aseta jako osa (10) moduulien päälle ja kiristä muhvimutterit (11). HUOMAA: Kohta 6 vain WM 88X multivanapistooleille Nordson Corporation

49 Jakso 6 Vianetsintä 1996 Nordson Corporation

50 6-0 Vianetsintä 1996 Nordson Corporation

51 Vianetsintä 6-1 Jakso 6 Vianetsintä VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. Tämä kylmäliimapistooli on helppo ylläpitää ja se on lähes huolto-vapaa. Normaaleissakäyttöolosuhteissa kaikkien komponenttien kesto on hyvä. VAROITUS: Kytke virtalähde pois! VAROITUS: Kytke liiman syöttö pois! VAROITUS: Käytä aina suojakäsineitä! Yleisesti huomioi seuraavat kohdat: Varmista, että levitettävä materiaali on puhdasta ja suodatettua. Yksilölliset käyttöolosuhteet ja eri levitysmateriaalit vaativat vastaavan minimipanostuksen ylläpidossa. Ulkopuoliseen puhdistukseen, esim. suuttimen kärki, älä milloinkaan käytä teräviä metallisia työkaluja vaan mieluiten melko pehmeitä harjoja. Korjaus ja ylläpitotehtäviä suorittaessasi pidä työskentelyalue kuten myös pistooli niin puhtaana kuin mahdollista. Tukkeentuneet pistoolit pitää huuhdella huolellisesti liiman kanssa-yhteensopivalla puhdistusaineella. Erityisesti mikäli neula, liittimet tai suutin on vaihdettava. Mikäli tehdään suurempaa korjaustyötä on pistooli irrotettava laitteesta. Poista paine ja kytke materiaalinjat irti ennenkuin teet huoltotoimenpiteitä laitteelle Nordson Corporation

52 6-2 Vianetsintä HUOMAA: Viittaus jaksoon 5 koskien purkutoimenpiteitä. Ongelma Mahdollinen syy Korjaava toimenpide Katso Kylmäliimapistool i ei ruiskuta liimaa Järjestelmän paine liian korkea Ei jännitettä Kuivunutta liimaa Tarkista järjestelmän hydraulipaine. Paineen ylittäessä 48 bar (700 psi) saattaa olla ettei pistooli aukea hydrostaattisen voiman johdosta. Alenna järjestelmän painetta ja laukaise pistooli. Pistoolin ollessa aktivoituna 24 Vdc jännite tulisi olla mitattavissa johtimista tai käämistä. Ellei liimaa tule pistoolista tarkista liitäntälaukaisuyksikölle. Poista moduuli pistoolista. Pura moduuli ja poista armature ja tarkasta komponenttien kunto kuivuneen liiman osalta. HUOMAA: Älä milloinkaan käytä teräsharjaa tai teräviä työkaluja, jotka saattavat vahingoittaa keraamisia osia. Ongelma Mahdollinen syy Korjaava toimenpide Katso Liimaa vuotaa suuttimesta Kuivunutta liimaa suuttimen kannassa ja neulan kärjessä Poista moduuli pistoolista. Pura moduuli ja poista the armature. Tarkasta kanta ja neulan kärki kuivuneen liiman osalta. Mikäli kuivunutta liimaa löytyy komponenteista, puhdista ne kylmällä, juoksevalla vedellä. HUOMAA: Älä milloinkaan käytä teräsharjaa tai teräviä työkaluja, jotka saattavat vahingoittaa keraamisia osia. Hankalissa tapauksissa voidaan käyttää kovaa harjaa tai puista kaavinta. Ongelma Mahdollinen syy Korjaava toimenpide Katso Tukkeutunut suutin tai muottilevy Kuivunut liima. Poista suutin tai muottilevy ja aseta kylmän, juoksevan veden alle. Käytä harjaa tai vastaavaa välinettä poistaaksesi liimakerrostumat. HUOMAA: Älä milloinkaan käytä teräsharjaa tai teräviä työkaluja, jotka saattavat vahingoittaa suuttimia Nordson Corporation

53 Jakso 7 Osat 1996 Nordson Corporation

54 7-0 Osat 1996 Nordson Corporation

55 Osat 7-1 Jakso 7 Osat 1. Kuvallisen osaluettelon käyttö 1. Tutki piirrosta löytääksesi osan, jonka haluat identifioida. Huomioi kohtanumero. 2. Paikallista osan kohtanumero sarakkeessa. 3. Seuraavat sarakkeet ilmaisevat osanumeron ja nimityksen. Mikäli kohtaa ei ole listattu, tarvittava osa ei ole normaali varaosa. HUOMAA: Moduuli voidaan tilata ainoastaan sarjana. Sarjan sisältö esitetään sivuilla 7-2 ja 7-4. Vallitsevat osaluettelot Pyydämme huomioimaan, että WALCOM laitteistosi saattaa jonkin verran erota käsikirjan selosteesta tai yksityiskohdista. Viittaamme päivitettyyn, laitteiston mukana toimitettuun, osaluetteloon Nordson Corporation

56 7-2 Osat 2. Osaluettelo WM35126.A4 B Kuva Liitäntäkaapeli 2. Ruuvi 3. Lukitusmutteri 4. Päällyskansi 5. Käämi WM 83X sarjat 6. Pistoolin kotelo 7. Armature sleeve 8. Painejousi 9. Armature 10. O-rengas 11. Liitinkappale 12. Liitin 13. Pohjalaatta Keraaminen välikappale 1996 Nordson Corporation

57 Osat 7-3 WM 83X sarjojen varaosat Kohta P/N Kuvaus Määrä Huomaa Liitäntäkaapeli (Cordset) 1 A, B Ruuvi Lukitusmutteri Päällyskansi Käämi Pistoolin kotelo 1 7, 9, Armature sleeve, Armature, Liitin Painejousi O-rengas Liitinkappale Poohjalaatta 1 3, Moduuli täydellinen Keraaminen välikappale AR Pistooli täydellinen WM A Pistooli täydellinen WM B HUOMAA A: WM 830 B: WM 831 C: AR: Tarpeen mukaan NS: Ei piirroksessa Liitäntäkaapeli (Cordset) WM 830 ja WM 831 WM35772.A4 B Plug Terminal Arrangement Terminal Johtimen-väri 1 Oranssi 2 Oranssi Keltainen Vihreä 1996 Nordson Corporation

58 7-4 Osat WM 88X sarjojen varaosat WM35475.A4 B Kuva 7-2 WM 88X sarjat 1. Liitäntäkaapeli 2. Tulppa, O-rengas 3. O-rengas 4. Letkuliitin 5. O-rengas 6. Jako osa 7. Muhvimutteri 8. Putki 9. O-rengas 10. Ruuvi 11. Lukitusmutteri 12. Päällyskansi 13. Käämi 14. Pistoolin kotelo 15. Armature sleeve 16. Painejousi 17. Armature 18. O-rengas 19. Liitinkappale 20. Liitin 21. Pohjalaatta (riippuu pistoolista) 22. Keraaminen välikappale 1996 Nordson Corporation

59 Osat 7-5 Kohta P/N Kuvaus Määrä Huomaa Liitäntäkaapeli (Cordset) 1 A Liitäntäkaapeli (Cordset) 1 B Tulppa, O-rengas O-rengas Letkuliitin O-rengas Jako osa Muhvimutteri Putki O-rengas Ruuvi AR Lukitusmutteri AR Päällyskansi Käämi AR Pistoolin kotelo Armature sleeve AR Painejousi AR 17, Armature, Liitin AR O-rengas AR Seat adaptor AR Keraaminen välikappale AR 11, Moduuli täydellinen AR Pistooli täydellinen WM Pistooli täydellinen WM Pistooli täydellinen WM Pistooli täydellinen WM HUOMAA A: WM 882/883 B: WM 884/885 C: AR: Tarpeen mukaan NS: Ei piirroksessa 1996 Nordson Corporation

60 7-6 Osat Liitäntäkaapeli (Cordset) WM 882 ja WM 883 WM35805.A4 B Plug Terminal Arrangement Terminal Napaisuus Johtimen-väri 1 Valkoinen käämi 1 Valkoinen 2 Musta käämi 1 Ruskea 3 Valkoinen käämi 2 Vihreä 4 Musta käämi 2 Keltainen 5 (Valkoinen käämi 3) Harmaa 6 (Musta käämi 3) Vaalean punainen Keltainen Vihreä Liitäntäkaapeli (Cordset) WM 884 ja WM 885 WM35840.A4 B Plug Terminal Arrangement Terminal Napaisuus Johtimen-väri 1 Valkoinen käämi 1 Valkoinen 2 Musta käämi 1 Ruskea 3 Valkoinen käämi 2 Vihreä 4 Musta käämi 2 Keltainen 5 Valkoinen käämi 3 Harmaa 6 Musta käämi 3 Vaalean punainen 7 Valkoinen käämi 4 Sininen 8 Musta käämi 4 Punainen 9 (Valkoinen käämi 5) Musta 10 (Musta käämi 5) Purppuran punainen Keltainen Vihreä 1996 Nordson Corporation

61 Jakso 8 Tekninen erittely 1996 Nordson Corporation

62 8-0 Tekninen erittely 1996 Nordson Corporation

63 Tekninen erittely 8-1 Jakso 8 Tekninen erittely Kylmäliimapistoolin tyyppi Pitojännite Huippujännite (korkeanopeuksiset levitykset) Materiaalilinjaliitäntä Hydraulisen paineen käyttöalue Minimi valmius-aika * 2 Minimi seisonta-aika* 2 24 VDC 163 VDC 1/2-20 UNF 4,8 MPa = 48 bar (700 psi) (0375 mpas) 1,75 ms (1500 mpas) 1,75 ms (3500 mpas) 1,75 ms (6000 mpas) 2,50 ms (0375 mpas) 2,65 ms (1500 mpas) 2,65 ms (3500 mpas) 2,65 ms (6000 mpas) 2,65 ms Mitat katso Jakso 2 HUOMAA: 1 bar = 14,5 psi = 10 5 Pa HUOMAA: 25,4 mm= 1 inch HUOMAA: 0, kg = 1 lbs HUOMAA: C/5 +32 = HUOMAA: * 2 Tämä riippuu paljolti liimasta ja on ainoastaan viitteellinen.viskositeetti mitattu Brookfield metodilla. Valmius-aika on yhdenmukainen vanan pituuksiin, seisonta-aika on yhdenmukainen kahden vanakerrostuman (pisteen) väliseen etäisyyteen Nordson Corporation

64 8-2 Tekninen erittely 1996 Nordson Corporation
