VersaBlue Sulattajat Malli VB C teollisuus-pc:llä

Transkriptio

1 VersaBlue Sulattajat Malli VB C teollisuus-pc:llä Käsikirja Finnish Painos 05/08 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

2 Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 2006 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallista lupaa kielletty. Nordson pidättää itsellään muutosoikeudet ilman ennakkoilmoitusta Kaikki oikeudet pidätetään. Tavaramerkit AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, Color-on-Demand, ColorMax, Control Coat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, HDLV, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Printplus, ProBlue, Prodigy, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, Ultra, Ultrasaver, UniScan, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, BetterBook, Blue Series, Bowtie, Bravura, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Classic IX, Controlled Fiberization, Control Weave, CPX, CScan, Cyclo-Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, E-Nordson, Easy Clean, EasyOn, EasyPW, Eclipse, Emerald, Equi=Bead, ESP, Exchange Plus, FillEasy, Fill Sentry, FluxPlus, G-Net, G-Site, Get Green With Blue, Gluie, GreenUV, idry, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Lean Cell, Maxima, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, Multifil, Myritex, OptiStroke, Origin, Partnership+Plus, PatternJet, PatternPro, PCI, Pinnacle, PluraMix, Powder Pilot, Powercure, Precise Coat, Primarc, Process Sentry, Pulse Spray, PurTech, Quad Cure, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Signature, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureFoam, SureMix, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, TinyCure, Trade Plus, UltraMax, Ultrasmart, Universal, ValueMate, Viper, Vista, VersaDrum, VersaPail, WebCure, 2 Rings (Design) ovat Nordson Corporationin tavaramerkkejä. Tässä asiakirjassa mainitut tavaranimikkeet ja tavaramerkit voivat olla tuotemerkkejä jotka, kolmansien osapuolien käyttäessä omiin tarkoituksiinsa, saattavat loukata omistajan oikeuksia.

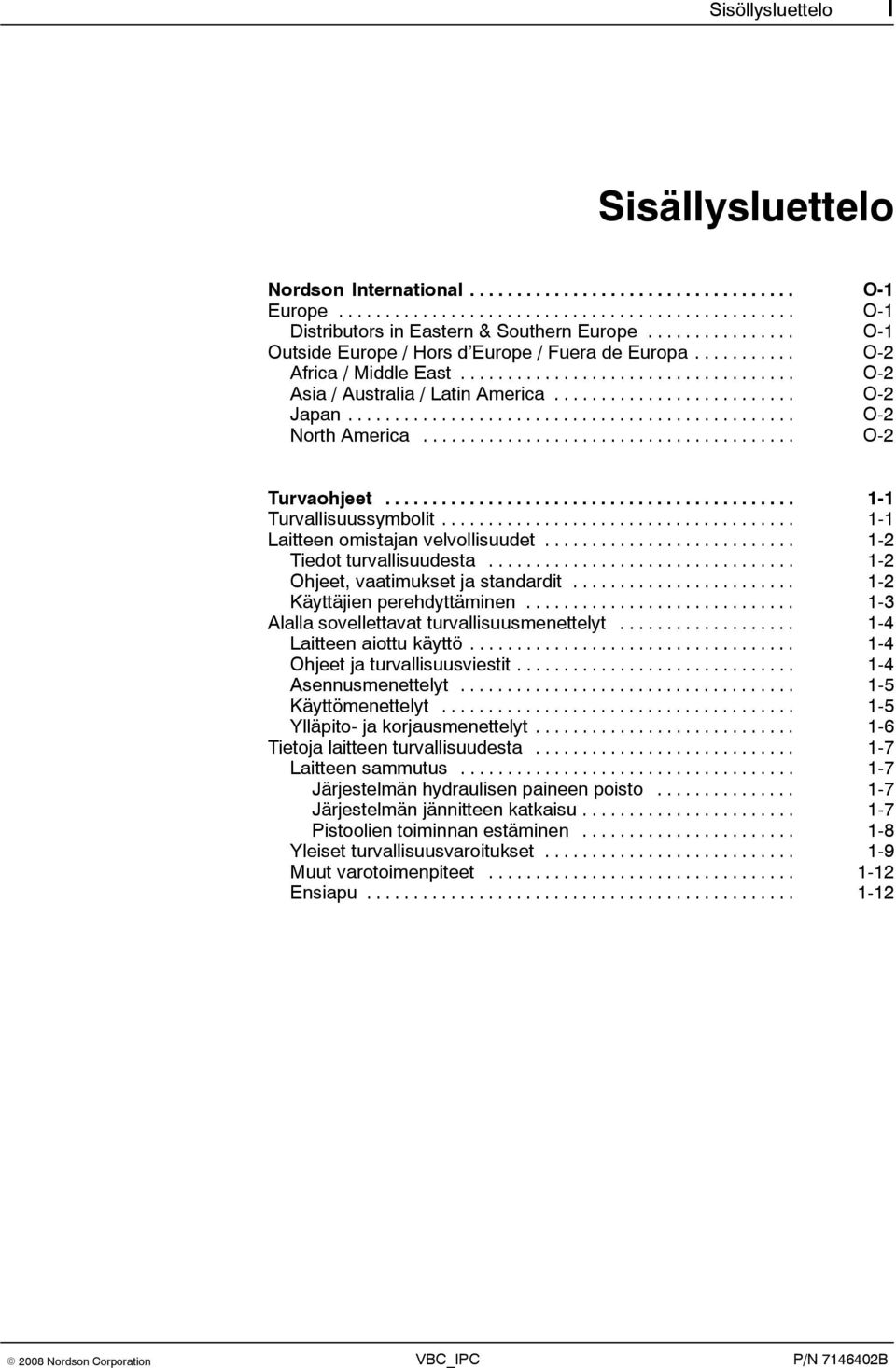

3 Sisöllysluettelo I Sisällysluettelo Nordson International O-1 Europe O-1 Distributors in Eastern & Southern Europe O-1 Outside Europe / Hors d Europe / Fuera de Europa O-2 Africa / Middle East O-2 Asia / Australia / Latin America O-2 Japan O-2 North America O-2 Turvaohjeet Turvallisuussymbolit Laitteen omistajan velvollisuudet Tiedot turvallisuudesta Ohjeet, vaatimukset ja standardit Käyttäjien perehdyttäminen Alalla sovellettavat turvallisuusmenettelyt Laitteen aiottu käyttö Ohjeet ja turvallisuusviestit Asennusmenettelyt Käyttömenettelyt Ylläpito- ja korjausmenettelyt Tietoja laitteen turvallisuudesta Laitteen sammutus Järjestelmän hydraulisen paineen poisto Järjestelmän jännitteen katkaisu Pistoolien toiminnan estäminen Yleiset turvallisuusvaroitukset Muut varotoimenpiteet Ensiapu

4 II Sisöllysluettelo Johdanto Aiottu käyttö Käyttöalue (EMC) Käyttörajoitukset Aiotun vastainen käyttö esimerkkejä Jäljelle jäävät riskit Termien määrittely Liitäntä Vakio I/O Liitäntä Linjaan koodattu tila Kooderi Symbolit Sulattajan kuvaus Tankki Ylipaineventtiilin kilpi Tankin sulkuventtiili Ylipaineventtiili Mekaaninen paineensäätöventtiili Pneumaattinen paineensäätöventtiili Ilmanpoistoventtiili Sulatemateriaalin virtaus Letkuliitäntöjen tunnistaminen Sähkökaappi Liittimien puoli Lisävarusteet Pinnankorkeuden ohjaus / Ylivuotosuojaus Painenäyttö Painenäyttö, laatikko 27, koodi A Painenäyttö ja paineensäädin, laatikko 26, koodi C Paineenkorotus, laatikko 26, koodi N Tyyppikilpi

5 Sisöllysluettelo III Asennus Kuljetus Varastointi Pakkauksesta purkaminen Nostaminen (pakkaamaton sulattaja) Asennusvaatimukset Materiaalihöyryjen poistaminen Tilavaatimus Asennushenkilöstön kokemus Merkkivalopylvään kiinnitys (lisävaruste) Sähköliitännät Tärkeä huomautus vikavirtasuojien käytöstä Kaapelien sijoitus Käyttöjännite Ulkoiset ohjaus-/signaalipiirit Sähköliitäntä Letkun kiinnitys Sähköinen kytkentä Liittäminen Kaksi kiintoavainta Irrottaminen Paineen vapauttaminen Täyttöventtiilin kytkeminen (lisävaruste) Paineilman käsittely Liitännän osoittaminen Rajapinta Vakio I/O Vakio-osoitus XS 2:lle Yleiset tiedot Rajapinta Vakio I/O XS2:n osoitus lisävarusteen magneettiventtiiliohjaus kanssa Rajapinta Pistoolin magneettiventtiilin ohjaus Liitäntä Linjaan koodattu tila Yksi linjan nopeussignaalin tulo kaikille moottoreille Erilliset linjan nopeussignaalin tulot Liitäntä nopeusohjausilma Liitäntä Pinnankorkeuden ohjaus Sulattajan irrotus Sulattajan hävittäminen

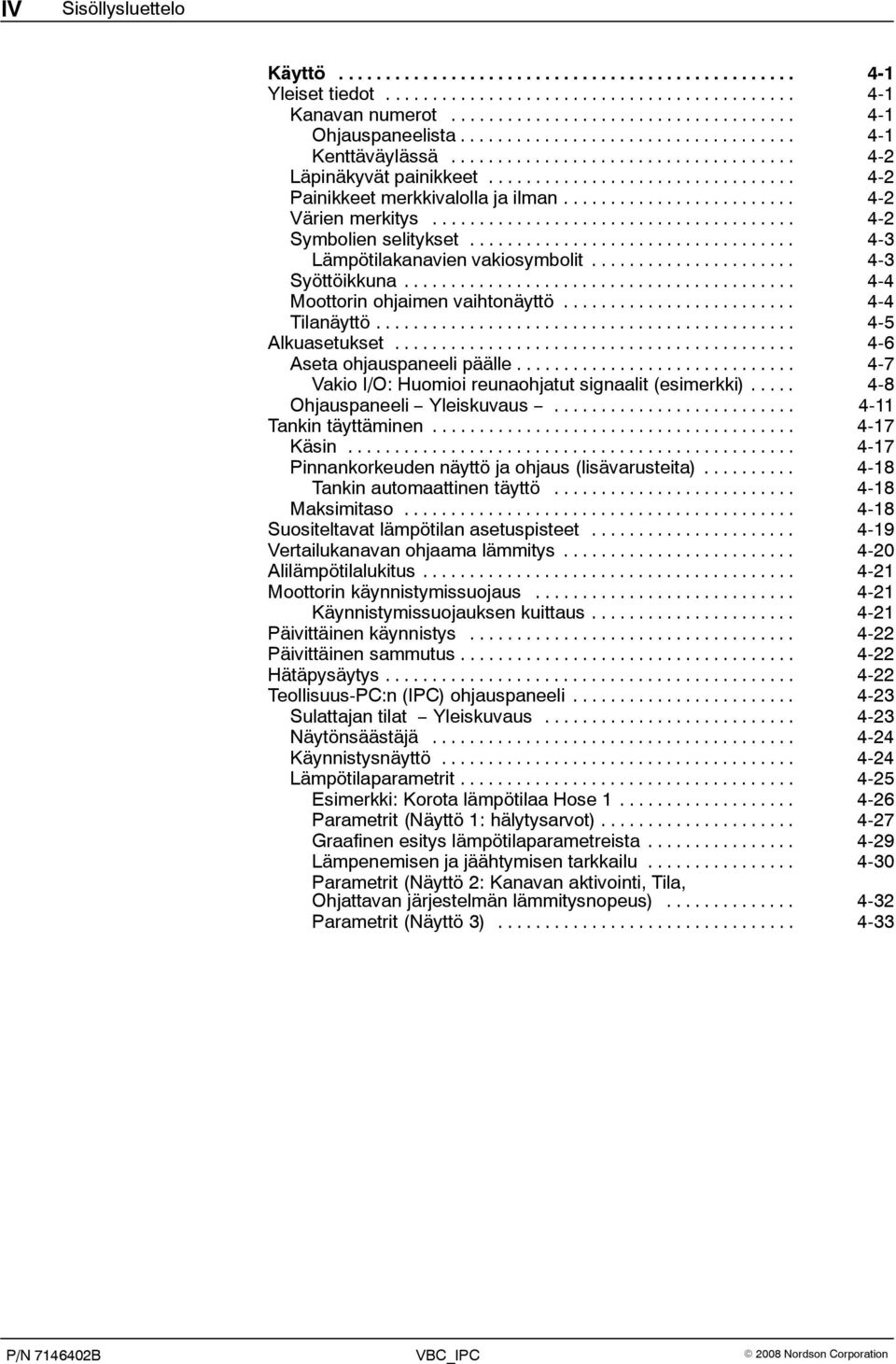

6 IV Sisöllysluettelo Käyttö Yleiset tiedot Kanavan numerot Ohjauspaneelista Kenttäväylässä Läpinäkyvät painikkeet Painikkeet merkkivalolla ja ilman Värien merkitys Symbolien selitykset Lämpötilakanavien vakiosymbolit Syöttöikkuna Moottorin ohjaimen vaihtonäyttö Tilanäyttö Alkuasetukset Aseta ohjauspaneeli päälle Vakio I/O: Huomioi reunaohjatut signaalit (esimerkki) Ohjauspaneeli Yleiskuvaus Tankin täyttäminen Käsin Pinnankorkeuden näyttö ja ohjaus (lisävarusteita) Tankin automaattinen täyttö Maksimitaso Suositeltavat lämpötilan asetuspisteet Vertailukanavan ohjaama lämmitys Alilämpötilalukitus Moottorin käynnistymissuojaus Käynnistymissuojauksen kuittaus Päivittäinen käynnistys Päivittäinen sammutus Hätäpysäytys Teollisuus-PC:n (IPC) ohjauspaneeli Sulattajan tilat Yleiskuvaus Näytönsäästäjä Käynnistysnäyttö Lämpötilaparametrit Esimerkki: Korota lämpötilaa Hose Parametrit (Näyttö 1: hälytysarvot) Graafinen esitys lämpötilaparametreista Lämpenemisen ja jäähtymisen tarkkailu Parametrit (Näyttö 2: Kanavan aktivointi, Tila, Ohjattavan järjestelmän lämmitysnopeus) Parametrit (Näyttö 3)

7 Sisöllysluettelo V Sulattaja Siirtyminen valmiustilaan/poistuminen valmiustilasta Kaikkien moottorien kytkeminen päälle/pois (kollektiivinen salliminen) Lämmittimien kytkeminen päälle/pois päiväisen kellon kytkeminen päälle/pois Aktivoi salasanasuojaus Hälytysloki Tiedot (sulattaja ja ohjausjärjestelmä) Työskentely sovellusryhmien kanssa Sovellusryhmien asetukset Asetukset (Näyttö 1: 7-päiväinen kello, Valmiustila, Suojakaasu, Kielen vaihtaminen, Reseptit, Taso) Tärkeää käytettäessä 7-päiväistä kelloa (esimerkki aikataulusta) Asetukset (Näyttö 2: esim. Yksiköt, Valmiustilan viiveaika, Salasana, Huoltoväli, Kenttäväylä) Asetukset (Näyttö 3: esim. Oletusasetusten palauttaminen, Uuden paineanturin osoittaminen) Moottori Moottori päälle/pois (yksittäinen salliminen) Linjaan koodatun tilan tai Käsiohjatun tilan valinta Parametrit (Näyttö 1: Moottorin sallimistapa, Sovitus emokoneeseen) Parametrit (Näyttö 2: Linjaan koodattu) Parametrit (Näyttö 3: Moottorin pysäytysviive, Rajakytkin) 4-60 Parametrit (Näyttö 4: Painehälytykset, Vaihto nopeus- / paineohjauksen välillä) Paineanturi A / Paineanturi B Paineanturi C Nopeusohjaus Käsiohjaustila Esimerkki: Pumpun nopeuden lisääminen Nopeusohjaus Linjaan koodattu Paineohjaus Käsiohjaustila Nopeusohjaus Linjaan koodattu PID-paineohjausparametrit Parametrit (Näyttö 5: Paineenkorotus tai Virtaussäätö) Paineen korotustoiminto Virtaussäätö Moottorin virtapiirin katkaisin (moottorin huoltokatkaisin) Käyttö IPC Webserverin kautta Palvelimen ja asiakaskoneen välisen yhteyden rakentaminen EtherNet-kaapelin kytkeminen Yhteyden ottaminen sulattajaan (VersaWeb) Lataaminen Lähettäminen Asetuspöytäkirja Asetuspöytäkirja - Varakopio

8 VI Sisöllysluettelo Ylläpito Palovamman vaara Paineen vapauttaminen Tärkeää puhdistusaineita käytettäessä Käyttöaineet Ennaltaehkäisevä ylläpito Ulkoinen puhdistus Ohjauspaneeli Maaliroiskeiden ja rasvan poistaminen Silmämääräinen tarkastus ulkoisten vaurioiden osalta Turvallisuuden ja toiminnan testaus Suojapaneelien irrottaminen Eristehuovan irrottaminen Sulatemateriaalityypin vaihtaminen Huuhteleminen puhdistusaineella Ylipaineventtiili Tankki Sulatemateriaalin tyhjentäminen Tankin puhdistus käsin Kiinnitysruuvien kiristäminen Tuuletin ja ilmansuodatin Hammasrataspumppu Vuotojen tarkastus Hammasrataspumput Variseal-tiivisteellä Variseal-tiiivisteen vaihtaminen Hammasrataspumput läpivientipultilla Läpivientipultin kiristäminen Kiinnitysruuvien kiristäminen Tippakaulalo(t) (erityisominaisuus) Moottori / vaihde Voiteluaineen vaihto Voiteluaineen valinta Paineensäätöventtiili Tärkeää mekaanisen paineensäätöventtiilin yhteydessä Huoltosarjan asennus Suodatinpatruuna Suodatinpatruunan vaihtaminen Suodatinpatruunan poistaminen Suodatinpatruunan puhdistaminen Suodatinpatruunan kokoaminen Suodatinpatruunan asentaminen Huoltosarjan asennus Ylipaineventtiilin kilpi Huoltosarjan asennus Tankin sulkuventtiili Huoltosarjan asennus Pneumaattinen ylipaineventtiili Toiminnan tarkastus Puhdistus Paineanturi Erotuskalvon puhdistus Paineanturin kiinnitys Täyttöventtiili Ohjausmoduulin vaihto Ylläpitopöytäkirja

9 Sisöllysluettelo VII Vianetsintä Hyödyllisiä vihjeitä Hälytyksen numero, hälytysteksti ja merkkivalopylväs (lisävaruste) Hälytysten laukeaminen ja nollaus Graafinen esitys lämpötilaparametreista Alilämpötila ja ylilämpötila varoitus Alilämpötilan varoitus laukeaa Ylilämpötilan varoitus laukeaa Alilämpötila ja ylilämpötila vika Alilämpötilavika laukeaa Ylilämpötilavika laukeaa Ylilämpötila pysäytys Ohjelma-laukeaa Pysäytys termostaateilla Tankin termostaatti Muuntajan termostaatti Alipaine varoitus Alipainevaroitus laukeaa Ylipaine varoitus / Ylipaine vika Ylipainevaroitus laukeaa Ylipainevika laukeaa Lämpötila-anturi vika Oikosulku laukeaa Anturikatkoksen tai avoimen anturitulon laukaisema Taso Varoitus Tankki ylitäytetty Varoitus Tankki tyhjenemässä Vika Tankki tyhjä Vianetsintätaulukot Sulattaja ei toimi Yksi kanava ei lämpene Ei linjan nopeussignaalia (jännite / virta / taajuus) Ohjauspaneeli ei toimi Ei sulatemateriaalia (moottori ei pyöri) Ei sulatemateriaalia (moottori pyörii) Liian vähän sulatemateriaalia tai epätasainen syöttö Sulatemateriaalin paine liian korkea Sulatemateriaalin paine liian matala Virheellinen moottorin pyörintä linjaan koodatussa tilassa Sulatemateriaalin jäämiä tankissa Sulatemateriaali kovettuu tankkiin Täyttöventtiili (lisävaruste) Muut I/O-kortti Taajuustulo Analogiset tulot Digitaaliset tulot/lähdöt (LEDit) I/O-kortti #1: Digitaaliset tulot (24 VDC) I/O-kortti #1: Digitaaliset lähdöt (30 V, 2 A) I/O-kortti #2: Digitaaliset tulot (24 VDC) I/O-kortti #2: Digitaaliset lähdöt (30 V, 2 A) Lämpötilanohjauskortin LEDit Moottorin ohjaimen LEDit Ylivuotosuojauksen tunnistimen LED Proportionaaliventtiilin LED IPC:n LEDit

10 VIII Sisöllysluettelo Korjaus Palovamman vaara Huomioitavaa ennen korjauksia Paineen vapauttaminen Ohjauspaneeli Muistikortin vaihtaminen Tietoliikennevarustuksen asennus/vaihto Tärkeää! Moottorin ohjaimen vaihtaminen Moottorin ohjaimen CAN-moduulin vaihtaminen CAN-väylän terminointivastus Ohjauspaneelista: Vaihdettujen moottorin ohjainten (MO) osoittaminen moottoreille Paineanturin vaihtaminen CAN-väylän terminointivastus Menettely Hammasrataspumpun vaihtaminen Tankin sulkuventtiili Hammasrataspumpun irrotus Hammasrataspumpun kiinnitys Tärkeitä seikkoja kytkimestä Moottorin vaihtaminen Ylipaineventtiilin vaihtaminen Ylipaineventtiili Ylipaineventtiili reed-kytkimellä Suodatinpatruunan vaihtaminen Huomioitavaa sähkölaitteiden kannen alla työskenneltäessä Termostaatin vaihtaminen Lämmityksen kytkentäeristeen vaihtaminen Lämpötila-anturin vaihtaminen Pinnantason tunnistimen vaihtaminen (lisävaruste) Tärkeitä huomautuksia Kalibrointi Edellytykset: Ylivuotosuojauksen tunnistimen vaihtaminen (lisävaruste) Tärkeitä huomautuksia Kalibrointi Edellytykset: Anturikatkos Kytkentäpisteiden rajat Osat Kuvallisen osaluettelon käyttö Kiinnittimet Komponenttien merkintä Tekniset tiedot Yleistiedot Lämpötilat Sähköiset tiedot Mekaaniset tiedot Mitat

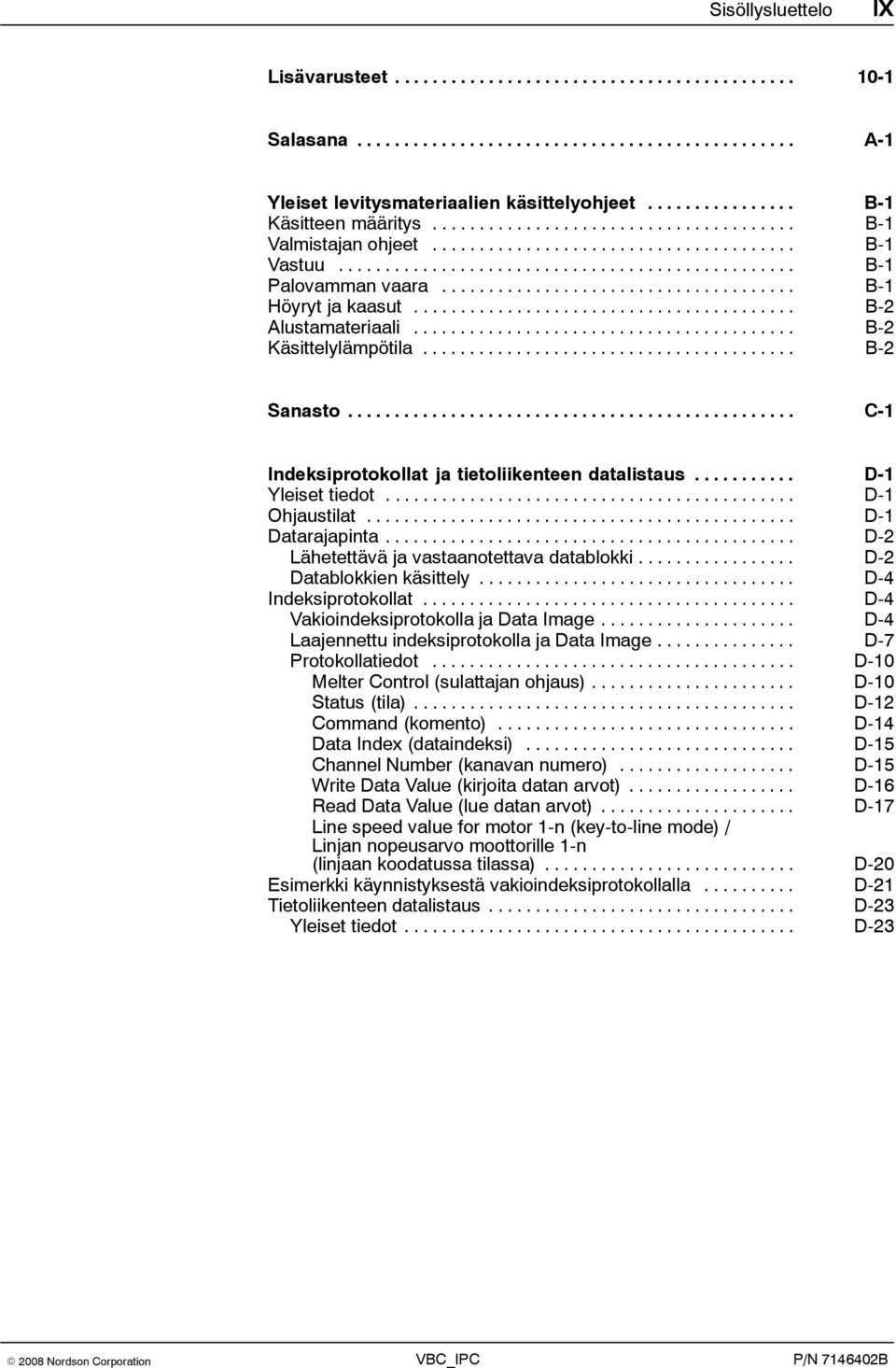

11 Sisöllysluettelo IX Lisävarusteet Salasana A-1 Yleiset levitysmateriaalien käsittelyohjeet B-1 Käsitteen määritys B-1 Valmistajan ohjeet B-1 Vastuu B-1 Palovamman vaara B-1 Höyryt ja kaasut B-2 Alustamateriaali B-2 Käsittelylämpötila B-2 Sanasto C-1 Indeksiprotokollat ja tietoliikenteen datalistaus D-1 Yleiset tiedot D-1 Ohjaustilat D-1 Datarajapinta D-2 Lähetettävä ja vastaanotettava datablokki D-2 Datablokkien käsittely D-4 Indeksiprotokollat D-4 Vakioindeksiprotokolla ja Data Image D-4 Laajennettu indeksiprotokolla ja Data Image D-7 Protokollatiedot D-10 Melter Control (sulattajan ohjaus) D-10 Status (tila) D-12 Command (komento) D-14 Data Index (dataindeksi) D-15 Channel Number (kanavan numero) D-15 Write Data Value (kirjoita datan arvot) D-16 Read Data Value (lue datan arvot) D-17 Line speed value for motor 1-n (key-to-line mode) / Linjan nopeusarvo moottorille 1-n (linjaan koodatussa tilassa) D-20 Esimerkki käynnistyksestä vakioindeksiprotokollalla D-21 Tietoliikenteen datalistaus D-23 Yleiset tiedot D-23

12 X Sisöllysluettelo

13 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_M-0307

14 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_M Nordson Corporation All rights reserved

15 Turvaohjeet 1-1 Jakso 1 Turvaohjeet Tämä jakso on luettava ennen laitteen käyttöä. Tämä jakso sisältää suosituksia ja käytäntöjä, jotka koskevat tämän käsikirjan käsittelemän tuotteen (jäljempänä laite ) turvallista asennusta, käyttöä ja ylläpitoa (jäljempänä käyttö ). Lisätietoja turvallisuudesta annetaan tehtäkohtaisten turvallisuusohjeiden muodossa kautta tämän käsikirjan. VAROITUS: Tässä käsikirjassa annettujen turvallisuusohjeiden, suositusten ja työsuojeluohjeiden noudattamatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laite- tai omaisuusvahinkoja. Turvallisuussymbolit Seuraavia turvallisuussymboleja ja huomiosanoja käytetään kautta tämän käsikirjan varoittamaan lukijaa henkilövahingon vaarasta tai ilmaisemaan tilanteet, jotka voivat johtaa laite- tai omaisuusvahinkoihin. Kaikkia huomiosanoilla merkittyjä turvallisuusohjeita on ehdottomasti noudatettava. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena vakava loukkaantuminen tai hengenvaara. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena lievä tai keskivakava loukkaantuminen. VAROITUS: (Käytettynä ilman turvallisuussymbolia) Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena laite- tai omaisuusvahinkoja Nordson Corporation A1FI 01 [XX SAFE] 10

16 1-2 Turvaohjeet Laitteen omistajan velvollisuudet Laitteen omistajat ovat velvollisia ylläpitämään turvallisuusohjeistusta, varmistamaan että kaikkia laitteen käyttöä koskevia ohjeita ja viranomaismääräyksiä noudatetaan, sekä perehdyttämään kaikki laitteen potentiaaliset käyttäjät tehtäviinsä. Tiedot turvallisuudesta Tutki ja omaksu kaikki turvallisutta koskevat tietolähteet, mukaan lukien omistajakohtaiset turvallisuusmenettelyt, alan hyväksytyt käytännöt, viranomaismääräykset, sulatemateriaalin valmistajan ilmoittamat tuotetiedot sekä tämä käsikirja. Turvallisuutta koskevat tiedot on annettava laitteen käyttäjien ulottuville viranomaismääräysten mukaisella tavalla. Lisätietoja antavat turvallisuusasioita käsittelevät viranomaiset. Kaikki turvallisuuteen liittyvät tiedot, mukaan lukien laitteisiin kiinnitetyt turvallisuustarrat, on pidettävä aina lukukelpoisessa kunnossa. Ohjeet, vaatimukset ja standardit Varmista, että laitetta käytetään tämän käsikirjan, käyttöä säätelevien lakien ja määräysten sekä alan hyväksyttyjen käytäntöjen mukaisella tavalla. Hanki tarvittaessa organisaatiosi suunnittelu- tai turvallisuusosaston tai vastaavan tahon hyväksyntä ennen laitteen asennusta ja käyttöönottoa. Hanki asianmukaiset pelastus- ja ensiapuvälineet. Tee turvallisuustarkastuksia, joilla varmistetaan vaadittujen menettelyjen noudattaminen. Arvioi turvallisuuskäytännöt ja -menettelyt uudelleen aina kun prosessiin tai laitteisiin tehdään muutoksia. A1FI 01 [XX SAFE] Nordson Corporation

17 Turvaohjeet 1-3 Käyttäjien perehdyttäminen Laitteen omistajat ovat velvollisia varmistamaan, että käyttäjät: Saavat asianmukaisen koulutuksen työtehtäviinsä viranomaismääräysten ja alan hyväksyttyjen käytäntöjen mukaisella tavalla Tuntevat laitteen omistajan turvallisuus- ja tapaturmantorjuntakäytännöt ja -menettelyt Saavat laite- ja tehtäväkohtaisen koulutuksen pätevältä henkilöltä HUOMAA: Nordson voi tarjota laitekohtaista asennus-, käyttö- ja ylläpitokoulutusta. Lisätietoa saat Nordsonin edustajilta Omaavat teollisuuden ja erikoisalan vaatiman ammattitaidon sekä riittävän kokemuksen työtehtäviinsä Ovat fyysisesti kykeneviä suoriutumaan työtehtävistään eivätkä ole minkään henkistä tai ruumiillista suorituskykyä heikentävän aineen vaikutuksen alaisia 2004 Nordson Corporation A1FI 01 [XX SAFE] 10

18 1-4 Turvaohjeet Alalla sovellettavat turvallisuusmenettelyt Seuraavat turvallisuuteen liittyvät menettelyt koskevat laitteen käyttöä tässä käsikirjassa kuvattavalla tavalla. Annetut tiedot eivät ole kaikenkattavia turvallisuusmenettelyjä, vaan edustavat alan hyväksyttyjä turvallisuuskäytäntöjä vastaavissa sovelluksissa ilmeviä riskejä vastaan. Laitteen aiottu käyttö Laitetta saa käyttää vain tässä käsikirjassa kuvattuun tarkoitukseen ja ilmoitettujen raja-arvojen puitteissa. Laitteisiin ei saa tehdä muutoksia. Yhteensopimattomia materiaaleja tai hyväksymättömiä oheislaitteita ei saa käyttää. Ota yhteys Nordsonin edustajaan, jos tarvitset lisätietoja materiaalien yhteensopivuudesta tai muiden kuin standardimallisten oheislaitteiden käytöstä. Ohjeet ja turvallisuusviestit Lue ja noudata tässä käsikirjassa sekä muussa kirjallisessa materiaalissa annettuja ohjeita. Tutustu laitteisiin kiinnitettyjen turvaohjetarrojen ja -lipukkeiden sijaintiin ja merkitykseen. Katso kohtaa Turvaohjetarrat ja -lipukkeet tämän jakson lopussa. Jos olet epävarma laitteen käytöstä, kysy lisäohjeita Nordsonin edustajalta. A1FI 01 [XX SAFE] Nordson Corporation

19 Turvaohjeet 1-5 Asennusmenettelyt Laite on asennettava tämän käsikirjan ohjeiden sekä oheislaitteiden käsikirjoissa annettujen ohjeiden mukaisesti. Varmista, että laite sopii teknisiltä arvoiltaan tulevaan käyttöympäristöönsä ja etteivät sulatemateriaalin käsittelyominaisuudet aiheuta vaarallisen ympäristön muodostumista. Katso lisätietoja sulatemateriaalin käyttöturvallisuustiedotteesta (MSDS). Jos vaadittu asennuskokoonpano ei ole asennusohjeiden mukainen, kysy lisäohjeita Nordsonin edustajalta. Sijoita laite käytön kannalta turvallisesti. Noudata etäisyysvaatimuksia laitteen ja muiden kohteiden välillä. Asenna virransyöttöihin lukittavat erotuskytkimet, jotta laite ja itsenäisesti jännitteen saavat oheislaitteet pystytään erottamaan jännitelähteistä. Maadoita kaikki laitteet huolellisesti. Kysy mahdolliset erityisvaatimukset rakennusmääräyksistä vastaavalta laitokselta. Varmista, että laitteet suojataan oikeantyyppisillä ja oikean kokoisilla sulakkeilla. Kysy lisätietoja sovellettavista vaatimuksista asennusmääräyksiä tai -tarkastuksia käsittelevältä viranomaiselta. Käyttömenettelyt Tutustu kaikkien turvalaitteiden ja merkkivalojen sijaintiin ja toimintaan. Varmista, että laitteet, mukaan lukien kaikki turvalaitteet (suojat, lukitukset jne.), ovat hyvässä toimintakunnossa ja vaadittavat ympäristöolosuhteet ovat olemassa. Työtehtävissä on käytettävä niiden edellyttämiä henkilökohtaisia suojaimia (PPE). Katso lisätietoja tarvittavista suojaimista kappaleesta Tietoja laitteen turvallisuudesta tai sulatemateriaalin valmistajan ohjeista sekä käyttöturvallisuustiedotteesta. Älä käytä laitetta, jos siinä on toimintahäiriö tai siinä ilmenee merkkejä mahdollisesta toimintahäiriöstä Nordson Corporation A1FI 01 [XX SAFE] 10

20 1-6 Turvaohjeet Ylläpito- ja korjausmenettelyt Suorita määräaikaiset huoltotoimenpiteet tässä käsikirjassa kuvattavin väliajoin. Vapauta hydraulinen ja pneumaattinen paine järjestelmästä aina ennen huoltotöitä. Kytke laite ja kaikki oheislaitteet jännittettömiksi aina ennen huoltotöitä. Käytä vain uusia tai tehdaskunnostettuja varaosia. Valmistajan ohjeet sekä puhdistusaineiden mukana tuleva käyttöturvallisuustiedote (MSDS) on luettava ja niitä on noudatettava. HUOMAA: Nordsonin myymien puhdistusaineiden käyttöturvallisuustiedotteet ovat saatavana osoitteesta tai soittamalla Nordsonin edustajalle. Varmista kaikkien turvalaitteiden oikea toiminta ennen laitteen käyttöönottoa huollon jälkeen. Puhdistusaineiden jäänteet ja muut prosessista jäävät jätemateriaalit on hävitettävä viranomaismääräysten mukaisella tavalla. Katso lisätietoja käyttöturvallisuustiedotteesta tai ota yhteys asiaa käsittelevään viranomaiseen. Pidä laitteen turvaohjetarrat puhtaina. Vaihda kuluneet tai vaurioituneet tarrat. A1FI 01 [XX SAFE] Nordson Corporation

21 Turvaohjeet 1-7 Tietoja laitteen turvallisuudesta Nämä laitteiden turvallisuutta koskevat tiedot soveltuvat seuraaville Nordsonin laitetyypeille: kuumasulatemateriaalin ja kylmäliiman levityslaitteet ja niihin liittyvät varusteet kuvionohjaimet, ajastimet, tunnistus- ja varmistusjärjestelmät sekä kaikki valinnaiset prosessinohjauslaitteet Laitteen sammutus Monien tässä käsikirjassa kuvattujen menettelyjen suorittaminen edellyttää, että laite on ensin sammutettu. Sammutuksen aste riippuu käytettävän laitteen tyypistä ja suoritettavasta toimenpiteestä. Tarvittaessa sammutusohjeet on kuvattu toimenpiteen kuvauksen alussa. Sammutuksen asteet ovat: Järjestelmän hydraulisen paineen poisto Vapauta järjestelmän hydraulinen paine kokonaan ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Katso sulattajakohtaiset hydraulisen paineen vapauttamisohjeet laitekohtaisesta käsikirjasta. Järjestelmän jännitteen katkaisu Erota järjestelmä (sulattaja, letkut, pistoolit ja muut lisälaitteet) kaikista jännitelähteistä ennen suojaamattomiin johdotuksiin tai liitoskohtiin koskemista. 1. Kytke laite ja kaikki siihen kytketyt lisälaitteet (järjestelmä) pois päältä. 2. Lukitse ja merkitse kaikki laitteen ja oheislaitteiden jännitettä ohjaavat erotuskytkimet huollon ajaksi siten, ettei päälle kytkeminen erehdyksessä ole mahdollista. HUOMAA: Vaarallisten energianlähteiden erottamisvaatimukset on ilmoitettu viranomaismääräyksissä ja teollisuuden standardeissa. Katso ohjeet asianmukaisesta määräyksestä tai standardista Nordson Corporation A1FI 01 [XX SAFE] 10

22 1-8 Turvaohjeet Pistoolien toiminnan estäminen Kaikki sähköiset ja mekaaniset laitteet, jotka tuottavat laukaisusignaalin pistooleille, pistoolien magneettiventtiileille tai sulattajan pumpulle, on tehtävä toimimattomiksi ennen paineistettuun järjestelmään kytkettynä olevalle pistoolille suoritettavia töitä. 1. Sammuta tai kytke irti pistoolin laukaisulaite (kuvionohjain, ajastin, PLC tms.). 2. Irrota tulosignaalijohdotus pistoolin magneettiventtiilistä (-venttiileistä). 3. Alenna pistoolien magneettiventtiilien ilmanpaine nollaan ja vapauta jäännöspaine säätimen ja pistoolin väliltä. A1FI 01 [XX SAFE] Nordson Corporation

23 Turvaohjeet 1-9 Yleiset turvallisuusvaroitukset Taulukossa 1-1 on lueteltu yleiset turvallisuusvaroitukset, jotka koskevat Nordsonin kuumasulatemateriaalin ja kylmäliiman levityslaitteita. Etsi ja lue taulukosta huolellisesti kaikki varoitukset, jotka koskevat tässä käsikirjassa käsitelvää laitetyyppiä. Laitetyypit on eritelty taulukossa 1-1 seuraavasti: HM = Hot melt = Kuumasulate (sulattajat, letkut, pistoolit jne.) PC = Process control = Prosessinohjaus CA = Cold adhesive = Kylmäliima (annostelupumput, paineistettu säiliö ja pistoolit) Laitetyyppi HM Taulukko 1-1 Yleiset turvallisuusvaroitukset Varoitus VAROITUS: Vaarallisia höyryjä! Ennen kuin prosessoit polyuretaani-reaktiivisia (PUR) kuumasulatteita tai liuotinpohjaisia materiaaleja niiden kanssa yhteensopivan Nordson-sulattajan avulla, lue materiaalin käyttöturvallisuustiedote (MSDS). Varmista, etteivät materiaalin prosessointilämpötila ja leimahduspiste ylity, ja että kaikki vaatimukset turvallisesta käsittelystä, ilmanvaihdosta, ensiavusta ja henkilökohtaisista suojaimista täyttyvät. Käyttöturvallisuustiedotteen vaatimusten noudattamatta jättäminen voi aiheuttaa loukkaantumisen tai kuoleman. HM VAROITUS: Reaktiivista materiaalia! Älä koskaan puhdista alumiiniosia äläkä huuhtele Nordsonin laitteita halogenoiduilla hiilivetyliuoksilla. Nordsonin sulattajat ja pistoolit sisältävät alumiiniosia, jotka saattavat reagoida rajusti halogenoitujen hiilivetyliuosten kanssa. Halogenoitujen hiilivetyliuosten käyttö Nordsonin laitteiden yhteydessä voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA VAROITUS: Järjestelmässä on painetta! Vapauta järjestelmän hydraulinen paine ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Hydraulisen paineen vapauttamisen laiminlyönnistä voi olla seurauksena kuumasulatteen tai kylmäliiman hallitsematon vapautuminen ja sen seurauksen henkilövahinko. HM VAROITUS: Sulatemateriaalia! Sulatemateriaalia sisältäviä laitteita huollettaessa on käytettävä kasvosuojainta, suojavaatetusta ja lämmöltä suojaavia käsineitä. Sulatemateriaali voi aiheuttaa palovammoja vielä jähmettyneenäkin. Asianmukaisten henkilökohtaisten suojavarusteiden käytön laiminlyöminen voi aiheuttaa loukkaantumisen. Jadkoa Nordson Corporation A1FI 01 [XX SAFE] 10

24 1-10 Turvaohjeet Yleiset turvallisuusvaroitukset (jatkoa) Taulukko 1-1 Yleiset turvallisuusvaroitukset (jatkoa) Laitetyyppi HM, PC Varoitus VAROITUS: Laite käynnistyy automaattisesti! Automaattisten kuumasulatepistoolien ohjaamiseen käytetään etälaukaisulaitteita. Ennen toiminnassa olevalle pistoolille tai sen lähellä suoritettavia töitä on estettävä pistoolin laukaisulaitteen toiminta ja katkaistava ilmansyöttö pistoolin magneettiventtiil(e)ille. Pistoolin laukaisulaitteen toiminnan estämisen ja magneettiventtiili(e)n ilmansyötön katkaisun laiminlyönnistä voi olla seurauksena loukkaantuminen. HM, CA, PC VAROITUS: Sähköiskuvaara! Vaikka laite on kytketty pois päältä ja erotettu sähköisesti erotuskytkimellä, se voi silti olla kytkettynä jännitteisiin oheislaitteisiin. Kytke laite ja kaikki oheislaitteet pois päältä ja erota ne sähköisesti aina ennen huoltotöitä. Oheislaitteiden jännitteen asianmukaisen katkaisun laiminlyöminen ennen huoltotöitä voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA, PC VAROITUS: Tulipalo- tai räjähdysvaara! Nordsonin sulatemateriaalilaitteita ei ole suunniteltu räjähdysvaaralliseen ympäristöön eikä niitä saa käyttää sellaisten liuotinpohjaisten liimojen kanssa, jotka saattavat prosessin aikana kehittää räjähdysvaarallisen ympäristön. Katso liiman prosessiominaisuudet ja -rajoitukset sen käyttöturvallisuustiedotteesta. Ei-yhteensopivien liuotinpohjaisten liimojen käyttö tai liuotinpohjaisten liimojen virheellinen prosessointi voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA, PC VAROITUS: Vain koulutettu ja kokenut henkilökunta saa käyttää tai huoltaa laitetta. Kouluttamattoman tai kokemattoman henkilöstön suorittama laitteen käyttö tai huolto voi aiheuttaa loukkaantumisen tai kuoleman joko käyttäjille itselleen tai ulkopuolisille henkilöille, ja laite saattaa vaurioitua. Jadkoa... A1FI 01 [XX SAFE] Nordson Corporation

25 Turvaohjeet 1-11 Laitetyyppi HM Varoitus VAROITUS: Kuumia pintoja! Vältä koskemasta pistoolien, letkujen ja sulattajan tiettyjen komponenttien kuumiin metallipintoihin. Jos kosketusta ei voida välttää, käytä lämmöltä suojaavia käsineitä ja suojavaatetusta kuumien osien lähellä työskennellessäsi. Kuumiin metalliosiin koskettaminen voi aiheuttaa loukkaantumisen. HM VAROITUS: Osa Nordsonin sulattajista on suunniteltu erityisesti polyuretaani-reaktiivisen (PUR) kuumasulatemateriaalin prosessointia varten. PUR-materiaalin prosessointi muulla kuin erityisesti sitä varten suunnitellulla laitteistolla voi aiheuttaa laitevaurion tai kuumasulatteen reaktion ennenaikaisen käynnistymisen. Kysy lisätietoja Nordsonin edustajalta, jos olet epävarma laitteen sopivuudesta PUR-materiaalin prosessointiin. HM, CA VAROITUS: Ennen puhdistus- tai huuhteluaineen käyttöä laitteessa tai sen yhteydessä, lue aina sen valmistajan ohjeet sekä aineen mukana toimitettu käyttöturvallisuustiedote (MSDS). Jotkut puhdistusaineet voivat reagoida odottamattomasti kuumasulatemateriaalin tai kylmäliiman kanssa, jolloin seurauksena on laitevaurio. HM VAROITUS: Nordsonin kuumasulatelaitteet on testattu tehtaalla Nordson Type R-nesteellä, joka sisältää polyesteri-adipaattiplastisointiainetta. Tietyt kuumasulatemateriaalit voivat reagoida Type R-nesteen kanssa ja muodostaa kiinteää kumimaista ainetta, joka voi tukkia laitteen. Varmista ennen laitteen käyttöä, että kuumasulatemateriaali on yhteensopivaa Type R-nesteen kanssa Nordson Corporation A1FI 01 [XX SAFE] 10

26 1-12 Turvaohjeet Muut varotoimenpiteet Älä käytä kuumasulatemateriaalijärjestelmän osien lämmittämiseen avotulta. Tarkasta korkeapaineletkut päivittäin liiallisen kuluneisuuden, vaurioiden ja vuotojen varalta. Älä koskaan suuntaa kädessä pidettävää pistoolia itseäsi tai muita kohti. Kiinnitä kädessä pidettävät pistoolit asianmukaisiin ripustuskohtiinsa. Ensiapu Jos sulatemateriaalia joutuu iholle: 1. ÄLÄ yritä poistaa sulaa sulatemateriaalia iholta. 2. Upota kohta heti puhtaaseen, kylmään veteen, kunnes sulatemateriaali jäähtyy. 3. ÄLÄ yritä poistaa jähmettynyttä sulatemateriaalia iholta. 4. Vakavissa palovammatapauksissa on hoidettava mahdollinen sokkitila. 5. Välitön lääkärihoito on tarpeen. Anna sulatemateriaalin käyttöturvallisuustiedote (MSDS) hoitohenkilöstölle. A1FI 01 [XX SAFE] Nordson Corporation

27 Johdanto 2-1 Jakso 2 Johdanto Aiottu käyttö Sarjan VersaBlue sulattajia saa käyttää vain sopivien materiaalien, kuten termoplastisten kuumasulatemateriaalien, sulattamiseen ja kuljettamiseen. Kaikkea muuta käyttöä pidetään aiotun vastaisena. Nordson ei vastaa henkilövahingosta tai laitteistovaurioista, jotka johtuvat käyttötarkoituksen vastaisesta käytöstä. Käyttötarkoituksen mukainen käyttö sisältää Nordsonin turvaohjeiden huomioon ottamisen. Nordson suosittelee tarkkojen tietojen hankkimista käytettävistä materiaaleista. Käyttöalue (EMC) Sähkömagneettisen yhteensopivuuden (EMC) perusteella sulattaja on tarkoitettu teollisuuskäyttöön. Käyttörajoitukset Asuin- tai liiketiloissa käytettäessä sulattaja voi aiheuttaa häiriöitä muihin sähkölaitteisiin, kuten radioihin.

28 2-2 Johdanto Aiotun vastainen käyttö esimerkkejä Sulattajaa ei saa käyttää seuraavissa olosuhteissa: Viallisena Ilman eristehuopaa ja suojapaneeleja Sähkökaapin oven ollessa auki Tankin kannen ollessa auki Mahdollisesti räjähdysalttiissa ympäristössä Mikäli kohdan Tekniset tiedot arvoja ei noudateta. Sulattajalla ei saa käsitellä seuraavia materiaaleja: Polyuretaanikuumasulate (PUR) Räjähtävät ja tulenarat materiaalit Kuluttavat ja syövyttävät materiaalit Elintarvikkeet. Jäljelle jäävät riskit Laitteen suunnittelussa on pyritty kaikin keinoin varmistamaan käyttöhenkilöstön suojelu mahdollisilta vaaratekijöiltä. Tiettyjä riskejä ei kuitenkaan voida välttää: Kuumasta materiaalista johtuva palovamman vaara. Palovamman vaara tankkia täytettäessä, tankin kannesta sekä tankin kannen kannattimista. Palovamman vaara suoritettaessa ylläpito- ja korjaustöitä, joita varten sulattaja on lämmitettävä. Palovamman vaara lämmitettäviä letkuja kiinnitettäessä ja irrotettaessa. Materiaalihuurut voivat olla terveydelle haitallisia. Älä hengitä niitä. Asiakkaan kaapelien/linjojen vaurioitumisvaara, jos ne on asennettu siten, että ne osuvat kuumiin tai pyöriviin osiin. Ylipaineventtiiliin voi tulla toimintahäiriö kovettuneen tai hiiltyneen sulatemateriaalin takia.

29 Johdanto 2-3 Termien määrittely Liitäntä Vakio I/O Komponenttinimitys: XS 2 Siirtää digitaaliset tulo- ja lähtösignaalit emokoneen ja Nordson-sulattajan välillä. Liitäntä Linjaan koodattu tila Komponenttinimitys: XS 5 (yksi linjan nopeussignaalitulo kaikille moottoreille) tai XS 5.1 ja XS 5.2 (lisävaruste: erilliset linjan nopeussignaalin tulot). HUOMAA: Koodattu linjaan tunnetaan myös nimellä Automaattitila Nordsonin kirjallisuudessa. Linjaan koodatussa rajapinnassa moottorin/pumpun nopeutta säädetään emokoneen nopeuden perusteella. Tässä käsikirjassa kuvattuja laitetyyppejä voidaan käyttää linjaan koodatussa tilassa linjan nopeussignaalin jännitteellä 0 10 V DC. Kooderi Nopeusanturi tunnistaa emokoneen linjan nopeuden. Se tuottaa tietyn määrän sähköisiä pulsseja kierrosta kohti. Taajuus ilmaisee linjan nopeuden. VAROITUS: Kaapelin pituutta ei saa muuttaa; se voisi aiheuttaa linjan nopeuden virheellisen mittauksen ja siten sulatemateriaalin annostusvirheen. Symbolit Alkuperäinen tila Nordsonin oletus Nollaus

30 2-4 Johdanto Sulattajan kuvaus Kuva 2-1 Esimerkki VBC Tankin kansi 2 Ilmansuodatin 3 Ohjauspaneeli 4 Pääkytkin 5 Moottorin virtapiirin katkaisin 6 Sähkökaappi 7 Tuuletin 8 Liitännät 9 Lämmöneristyspaneeli 10 Eristehuopa 11 Tankki 12 Ylipaineventtiilin kilpi 13 Hammasrataspumppu 14 Moottori 15 Kytkin

31 Johdanto 2-5 Sulattajan kuvaus (jatkoa) Ni120 Pt Kuva Letkuliitännät 17 Laitekilpi 18 Koneen jalka 19 Painemittari (lisävaruste) 20 Letku (lisätarvike) 21 Suodatinpatruuna 22 Paineensäätöventtiili 23 Ilmanpoistoventtiili 24 Täyttöventtiili (lisävaruste) 25 Kierrätysliitännät (lisävaruste)

32 2-6 Johdanto Sulattajan kuvaus (jatkoa) Tankki 1 Tankki on jaettu ristikkoon (alhainen sulatusalue) ja säiliöön (korkea sulatusalue). Eriste (2) muodostaa lämpötilan erottimen kahden osan väliin. Lämpötilanerotin mahdollistaa ristikko-osassa (1) olevan materiaalin hitaan sulattamisen matalassa lämpötilassa. Sen jälkeen materiaali sulatetaan käsittelylämpötilaan säiliössä (3). 2 3 Kuva 2-3 Ylipaineventtiilin kilpi 1 2 Tankin sulkuventtiili Tankin sulkuventtiili (1) mahdollistaa hammasrataspumpun vaihtamisen tankkia tyhjentämättä. Ylipaineventtiili Vakiona oleva ylipaineventiili (2) on säädetty arvoon 8500 kpa 85 bar 1235 psi Kuva 2-4 Kun paine ylittyy, ylipaineventtiili avautuu ja materiaali pääsee kiertämään ylipaineventtiilin kilvessä. Mekaaninen paineensäätöventtiili 1 Mekaaniset paineensäätöventtiilit (1) on asennettu jakotukkiin suodatinpatruunan yläpuolelle. Ne voidaan säätää käsin alueella kpa 5-90 bar 72, psi Yksi paineensäätöventtiili pumppua kohti on vakiona asennettu suodatinpatruunan jälkeen. Kuva 2-5
