1 Asennusopas DEVIreg 610 Elektroninen termostaatti

2

3 Sisällysluettelo 1 Johdanto Tekniset tiedot Turvaohjeet Asennusohjeet Takuu Hävitysohjeet Johdanto DEVIreg 610 on elektroninen termostaatti, joka asennetaan suoraan seinään. Se on varustettu 2-napaisella kytkimellä ja johtoanturilla, jolla säädetään haluttua lattian lämpötilaa. Termostaatissa on painike lämpötilan säätämiseksi alueella C sekä LED-merkkivalo, josta näkyvät valmiustilajaksot (vihreä valo) ja lämmitysjaksot (punainen valo). Tuotteen lisätiedot: devireg.devi.com Asennusopas 3

4 1.1 Tekniset tiedot Käyttöjännite Virrankulutus valmiustilassa Rele: Resistiivinen kuorma Induktiivinen kuorma Tuntoelimet Mittausarvot: 0 C 25 C 50 C Hystereesi V~, 50 Hz Enint. 0,93 W Maks. 10 A / V cos φ= 0,3 maks. 1 A NTC 15 kohm 25 C:n lämpötilassa 42 kohm 15 kohm 6 kohm ± 0,2 C Ympäristön lämpötila C Lämpötila-alue C Kaapelin tekniset tiedot maks. 1 x 4 mm 2 tai 2 x 2,5 mm 2 Standardi : 120N/75 C 75 C Käyttöluokka Tyyppi 2 (kotikäytössä) 1C Säilytyslämpötila C IP-luokitus 44 4 Asennusopas

5 Suojausluokka Luokka II - Mitat Paino 100 x 69,5 x 45mm 165 g Tuote on kotitalouteen ja vastaavaan käyttöön tarkoitettuja automaattisia sähköisiä ohjauslaitteita koskevan EN/IECstandardin mukainen: EN/IEC (yleinen) EN/IEC (termostaatti) 1.2 Turvaohjeet Varmista sähkösyötön jännitteettömyys ennen termostaatin kytkemistä. Huomioi myös seuraavat seikat: Valtuutetun ja pätevän asentajan on asennettava termostaatti paikallisten määräysten mukaisesti. Varmista sähkösyötön jännitteettömyys ennen termostaatin kytkemistä. Anturissa on jännite. Pidä tämä mielessäsi, jos anturia on jatkettava. Termostaatti on kytkettävä vikavirtasuojalla varustettuun ryhmään. Älä altista termostaattia kosteudelle, vedelle, pölylle tai liialliselle kuumuudelle. Asennusopas 5

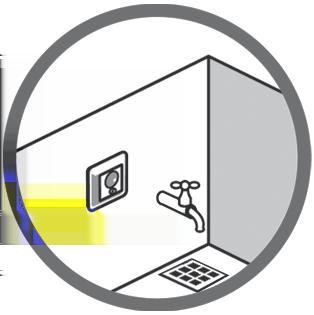

6 2 Asennusohjeet Huomioi seuraavat termostaatin sijoittamista koskevat ohjeet: Termostaatin voi asentaa sisään tai ulos. Aseta termostaatti seinälle, tolppaan, teräs- tai puulevylle tai putkeen. Asenna termostaatti märkätiloissa IP-luokitusta koskevien paikallisten määräysten mukaisesti. 6 Asennusopas

7 10 30 DEVIreg 610 Asenna termostaatti ohjeiden mukaisesti: 1. Avaa termostaatti: I 0-10 C 50 Aseta säätöpainike minimilämpötilaan. Löysää 2 ruuvia ja avaa etukansi. Asennusopas 7

8 2. Kiinnitä termostaatti: Paina ruuvit termostaatin alakulmissa olevien reikien läpi. Tiivistä reiät mukana toimitetulla ruuvitulpalla tiiviyden säilyttämiseksi. 8 Asennusopas

9 3. Kytke termostaatti kytkentäkaavion mukaisesti. IP44-10T50 D610 L N N NO NC NTC L Mains V~ N Max.Load 10 (1) A Sensor Lämmitys: (L-vaihe, N-nolla, L-kuorma, NO (normaalisti auki - kuorma). Jäähdytys: (L-vaihe, N-nolla, L-kuorma, NC (normaalisti kiinni) - kuorma). Lämmityskaapeli on kytkettävä syöttökaapelin maajohtimeen erillisellä liittimellä. 4. Asenna etukansi takaisin paikalleen. 5. Varmista, että säätöpainiketta voi säätää koko lämpötila-alueella, esimerkiksi C. 6. Asenna anturi käyttämällä mukana toimitettua anturikaapelia - NTC 15 kω 25 C:n lämpötilassa. Paina termostaatin pohjassa oleva levy irti ja työnnä tiivistysnippa paikalleen. Kytke anturi napoihin 6 ja 7. Asennusopas 9

10 Anturikaapelin voi jatkaa enintään 50 metrin pituiseksi 1,5 mm² asennuskaapelilla termostaatin tarkkuutta heikentämättä. Älä aseta kaapelia samansuuntaisesti muiden asennuskaapelien kanssa, sillä tällöin saattaa syntyä ei-toivottuja signaaleja. Asennuksen on oltava pysyvä. Jos anturi on sisäinen, sitä käytetään putkiasennuksissa tai se altistuu paineelle, se on aina asennettava suojaputkeen. 7. Laita virta päälle. 3 Takuu DEVIreg Y E A R 10 Asennusopas

11 4 Hävitysohjeet Asennusopas 11

12 12 Asennusopas

13 Asennusopas 13

14 14 Asennusopas

15 Danfoss A/S Electric Heating Systems Ulvehavevej Vejle Denmark Phone: Fax: Danfoss ei vastaa luetteloissa, esitteissä tai painotuotteissa mahdollisesti esiintyvistä virheistä. Danfoss pidättää itselleen oikeuden tehdä ennalta ilmoittamatta tuotteisiinsa muutoksia, myös jo tilattuihin, mikäli tämä voi tapahtua muuttamatta jo sovittuja suoritusarvoja. Kaikki tässä materiaalissa esiintyvät tavaramerkit ovat asianomaisten yritysten omaisuutta. DEVI ja DEVI logo ovat Danfoss A/S:n tavaramerkkejä. Kaikki oikeudet pidätetään & VICKK320 Produced by Danfoss 05/2012
