ASENNUSOHJE. SAFERA Siro IN-line -liesivahti. Virranhallintayksiköt PCU3 PCU5.1-U V4.5.0 FIN SIRO IN-LINE

Koko: px
Aloita esitys sivulta:

Download "ASENNUSOHJE. SAFERA Siro IN-line -liesivahti. Virranhallintayksiköt PCU3 PCU5.1-U 20810 V4.5.0 FIN SIRO IN-LINE"

Transkriptio

1 ASENNUSOHJE SAFERA Siro IN-line -liesivahti Virranhallintayksiköt PCU PCU.-U 080 V..0 FIN SIRO IN-LINE

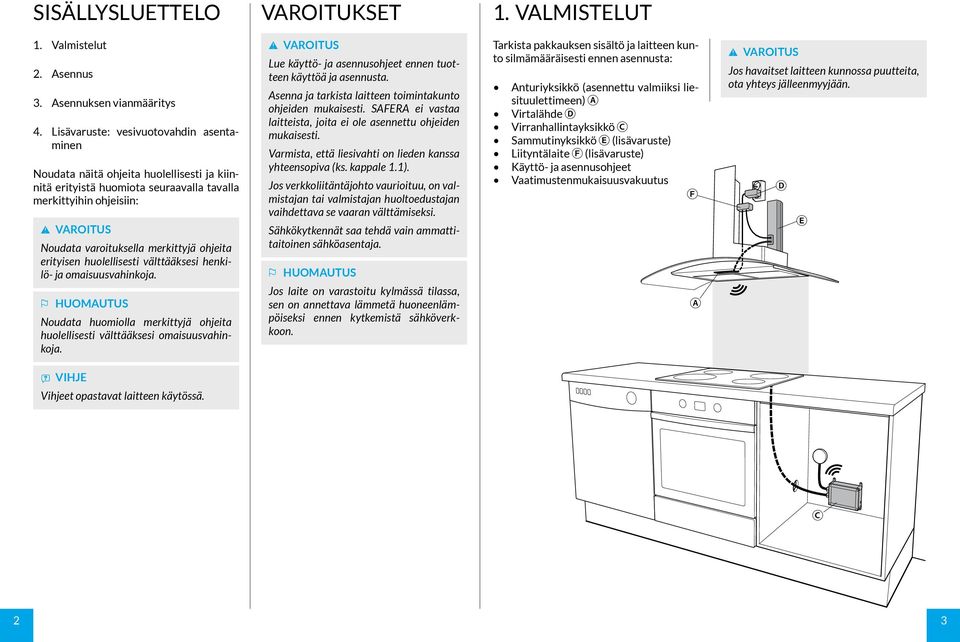

2 SISÄLLYSLUETTELO VAROITUKSET. VALMISTELUT. Valmistelut. Asennus. Asennuksen vianmääritys. Lisävaruste: vesivuotovahdin asentaminen Noudata näitä ohjeita huolellisesti ja kiinnitä erityistä huomiota seuraavalla tavalla merkittyihin ohjeisiin: Noudata varoituksella merkittyjä ohjeita erityisen huolellisesti välttääksesi henkilö- ja omaisuusvahinkoja. HUOMAUTUS Noudata huomiolla merkittyjä ohjeita huolellisesti välttääksesi omaisuusvahinkoja. Lue käyttö- ja asennusohjeet ennen tuotteen käyttöä ja asennusta. Asenna ja tarkista laitteen toimintakunto ohjeiden mukaisesti. SAFERA ei vastaa laitteista, joita ei ole asennettu ohjeiden mukaisesti. Varmista, että liesivahti on lieden kanssa yhteensopiva (ks. kappale.). Jos verkkoliitäntäjohto vaurioituu, on valmistajan tai valmistajan huoltoedustajan vaihdettava se vaaran välttämiseksi. Sähkökytkennät saa tehdä vain ammattitaitoinen sähköasentaja. HUOMAUTUS Jos laite on varastoitu kylmässä tilassa, sen on annettava lämmetä huoneenlämpöiseksi ennen kytkemistä sähköverkkoon. Tarkista pakkauksen sisältö ja laitteen kunto silmämääräisesti ennen asennusta: Anturiyksikkö (asennettu valmiiksi liesituulettimeen) A Virtalähde D Virranhallintayksikkö C Sammutinyksikkö E (lisävaruste) Liityntälaite F (lisävaruste) Käyttö- ja asennusohjeet Vaatimustenmukaisuusvakuutus F A Jos havaitset laitteen kunnossa puutteita, ota yhteys jälleenmyyjään. D E Vihjeet opastavat laitteen käytössä. C

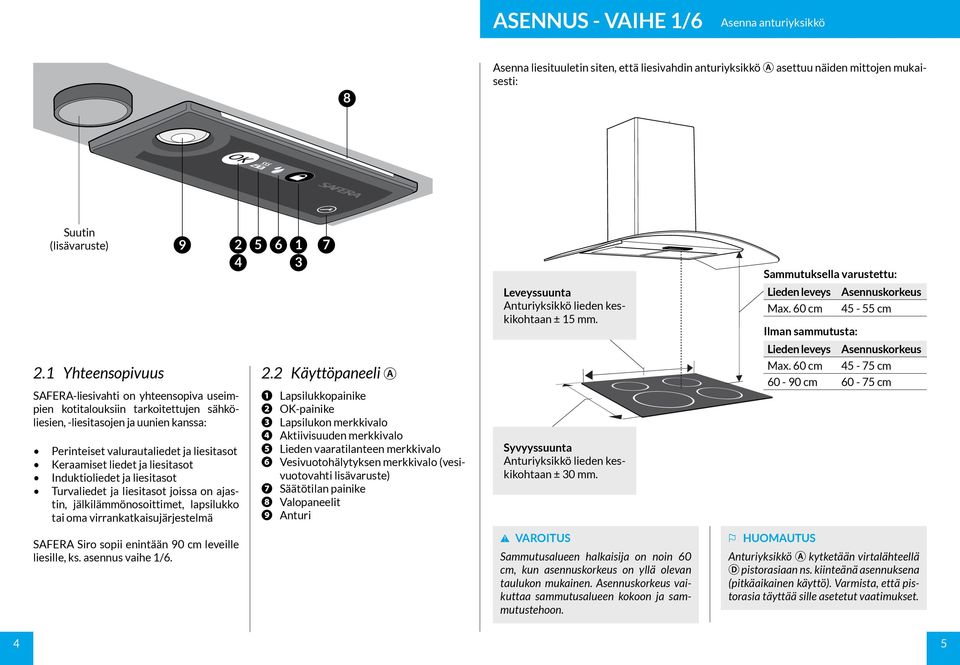

3 ASENNUS - VAIHE /6 Asenna anturiyksikkö 8 Asenna liesituuletin siten, että liesivahdin anturiyksikkö A asettuu näiden mittojen mukaisesti: Suutin (lisävaruste). Yhteensopivuus 9 6 SAFERA-liesivahti on yhteensopiva useimpien kotitalouksiin tarkoitettujen sähköliesien, -liesitasojen ja uunien kanssa: Perinteiset valurautaliedet ja liesitasot Keraamiset liedet ja liesitasot Induktioliedet ja liesitasot Turvaliedet ja liesitasot joissa on ajastin, jälkilämmönosoittimet, lapsilukko tai oma virrankatkaisujärjestelmä SAFERA Siro sopii enintään 90 cm leveille liesille, ks. asennus vaihe /6. 7. Käyttöpaneeli A ❶ Lapsilukkopainike ❷ OK-painike ❸ Lapsilukon merkkivalo ❹ Aktiivisuuden merkkivalo ❺ Lieden vaaratilanteen merkkivalo ❻ Vesivuotohälytyksen merkkivalo (vesivuotovahti lisävaruste) ❼ Säätötilan painike ❽ Valopaneelit ❾ Anturi Leveyssuunta Anturiyksikkö lieden keskikohtaan ± mm. Syvyyssuunta Anturiyksikkö lieden keskikohtaan ± 0 mm. Sammutusalueen halkaisija on noin 60 cm, kun asennuskorkeus on yllä olevan taulukon mukainen. Asennuskorkeus vaikuttaa sammutusalueen kokoon ja sammutustehoon. Sammutuksella varustettu: Lieden leveys Asennuskorkeus Max. 60 cm - cm Ilman sammutusta: Lieden leveys Asennuskorkeus Max. 60 cm - 7 cm cm 60-7 cm HUOMAUTUS Anturiyksikkö A kytketään virtalähteellä D pistorasiaan ns. kiinteänä asennuksena (pitkäaikainen käyttö). Varmista, että pistorasia täyttää sille asetetut vaatimukset.

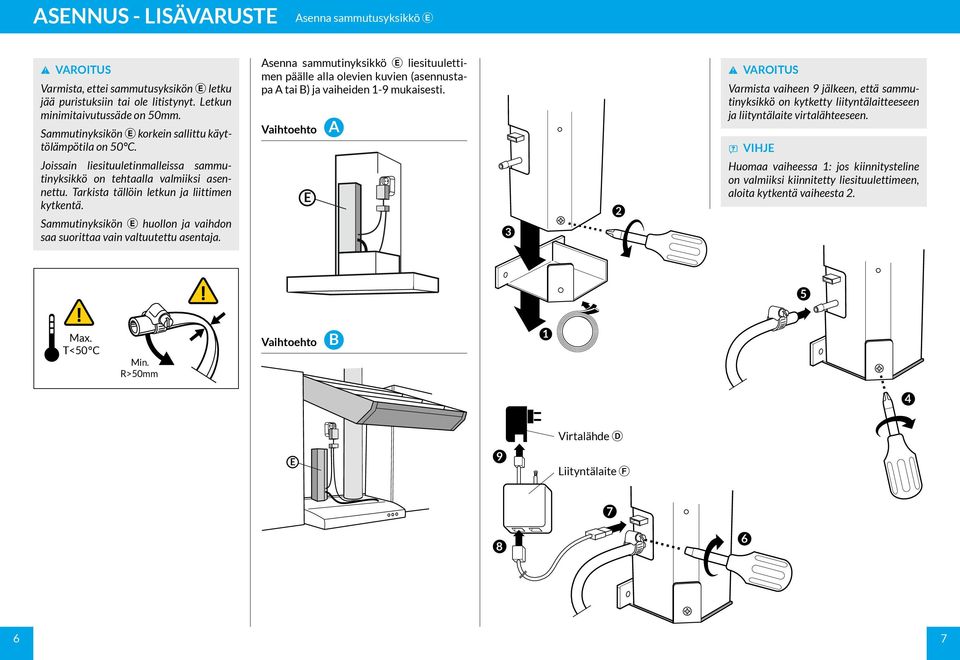

4 ASENNUS - LISÄVARUSTE Asenna sammutusyksikkö E Varmista, ettei sammutusyksikön E letku jää puristuksiin tai ole litistynyt. Letkun minimitaivutussäde on 0mm. Sammutinyksikön E korkein sallittu käyttölämpötila on 0 C. Joissain liesituuletinmalleissa sammutinyksikkö on tehtaalla valmiiksi asennettu. Tarkista tällöin letkun ja liittimen kytkentä. Sammutinyksikön E huollon ja vaihdon saa suorittaa vain valtuutettu asentaja. Asenna sammutinyksikkö E liesituulettimen päälle alla olevien kuvien (asennustapa A tai B) ja vaiheiden -9 mukaisesti. Vaihtoehto E A Varmista vaiheen 9 jälkeen, että sammutinyksikkö on kytketty liityntälaitteeseen ja liityntälaite virtalähteeseen. Huomaa vaiheessa : jos kiinnitysteline on valmiiksi kiinnitetty liesituulettimeen, aloita kytkentä vaiheesta. Max. T<0 C Min. R>0mm Vaihtoehto B E 9 Virtalähde D Liityntälaite F

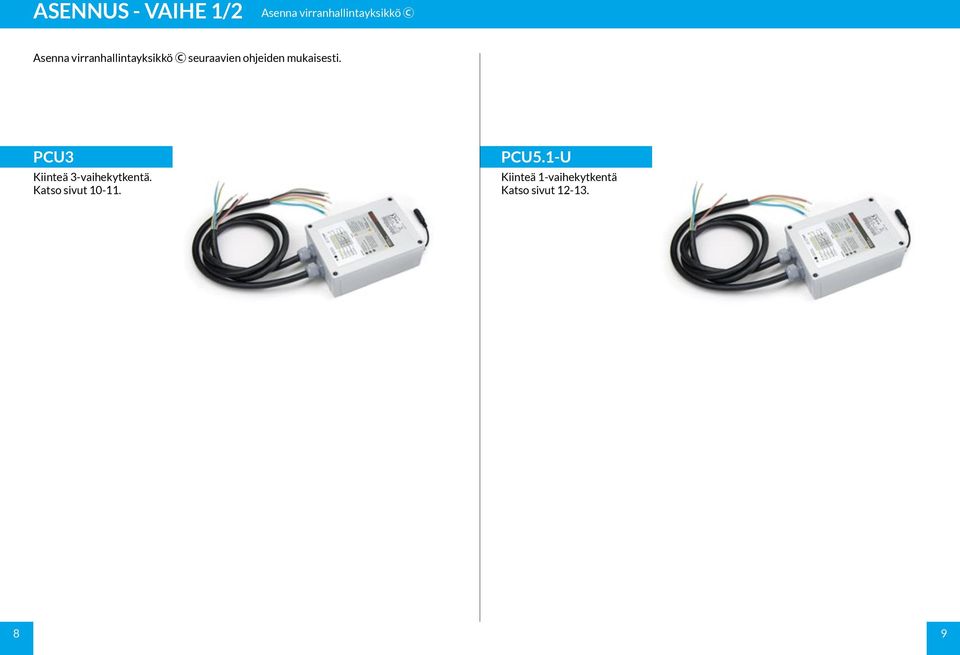

5 ASENNUS - VAIHE / Asenna virranhallintayksikkö C Asenna virranhallintayksikkö C seuraavien ohjeiden mukaisesti. PCU Kiinteä -vaihekytkentä. Katso sivut 0-. PCU.-U Kiinteä -vaihekytkentä Katso sivut

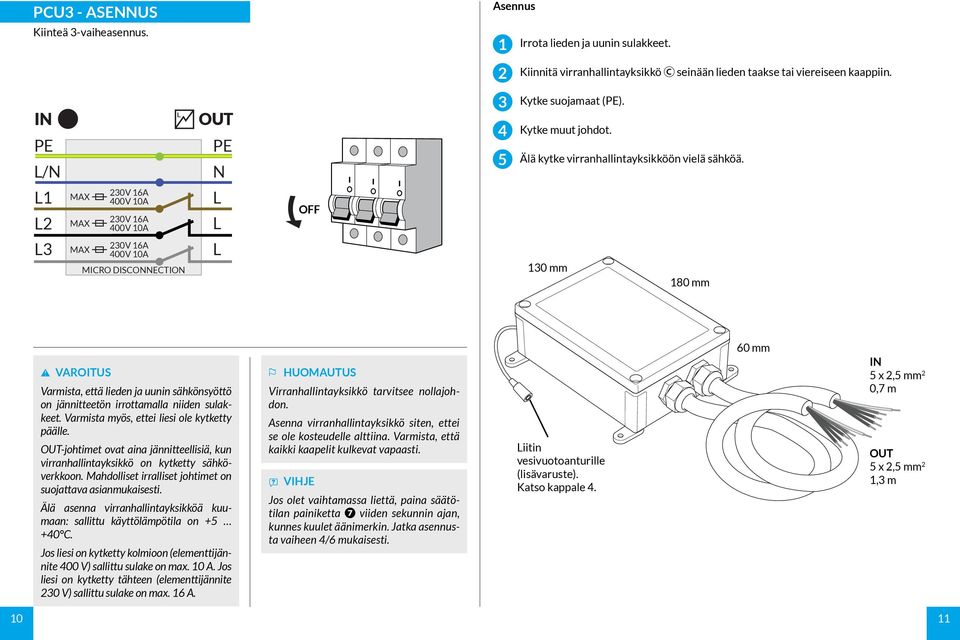

6 PCU - ASENNUS Kiinteä -vaiheasennus. Asennus Irrota lieden ja uunin sulakkeet. Kiinnitä virranhallintayksikkö C seinään lieden taakse tai viereiseen kaappiin. IN PE L/N OUT PE N Kytke suojamaat (PE). Kytke muut johdot. Älä kytke virranhallintayksikköön vielä sähköä. L L MAX MAX 0V 6A 00V 0A 0V 6A 00V 0A L L OFF L MAX 0V 6A 00V 0A MICRO DISCONNECTION L 0 mm 80 mm Varmista, että lieden ja uunin sähkönsyöttö on jännitteetön irrottamalla niiden sulakkeet. Varmista myös, ettei liesi ole kytketty päälle. OUT-johtimet ovat aina jännitteellisiä, kun virranhallintayksikkö on kytketty sähköverkkoon. Mahdolliset irralliset johtimet on suojattava asianmukaisesti. Älä asenna virranhallintayksikköä kuumaan: sallittu käyttölämpötila on + +0 C. Jos liesi on kytketty kolmioon (elementtijännite 00 V) sallittu sulake on max. 0 A. Jos liesi on kytketty tähteen (elementtijännite 0 V) sallittu sulake on max. 6 A. HUOMAUTUS Virranhallintayksikkö tarvitsee nollajohdon. Asenna virranhallintayksikkö siten, ettei se ole kosteudelle alttiina. Varmista, että kaikki kaapelit kulkevat vapaasti. Jos olet vaihtamassa liettä, paina säätötilan painiketta ❼ viiden sekunnin ajan, kunnes kuulet äänimerkin. Jatka asennusta vaiheen /6 mukaisesti. Liitin vesivuotoanturille (lisävaruste). Katso kappale. 60 mm IN x, mm 0,7 m OUT x, mm, m 0

7 PCU.-U - ASENNUS Kiinteä -vaiheasennus. Asennus Irrota lieden ja uunin sulakkeet. Kiinnitä virranhallintayksikkö C seinään lieden taakse tai viereiseen kaappiin. Kytke suojamaat (PE). IN OUT Kytke muut johdot. PE PE Älä kytke virranhallintayksikköön vielä sähköä. L/N L N L OFF 0V MAX. A MICRO DISCONNECTION 0 mm 80 mm 60 mm IN x mm Varmista, että lieden ja uunin sähkönsyöttö on jännitteetön irrottamalla niiden sulakkeet. Varmista myös, ettei liesi ole kytketty päälle. HUOMAUTUS Asenna virranhallintayksikkö siten, ettei se ole kosteudelle alttiina. Varmista, että kaikki kaapelit kulkevat vapaasti. Liitin vesivuotoanturille (lisävaruste). Katso kappale. OUT x mm OUT-johtimet ovat aina jännitteellisiä, kun virranhallintayksikkö on kytketty sähköverkkoon. Mahdolliset irralliset johtimet on suojattava asianmukaisesti. Älä asenna virranhallintayksikköä kuumaan: sallittu käyttölämpötila on + +0 C. Jos olet vaihtamassa liettä, paina säätötilan painiketta ❼ viiden sekunnin ajan, kunnes kuulet äänimerkin. Jatka asennusta vaiheen /6 mukaisesti.

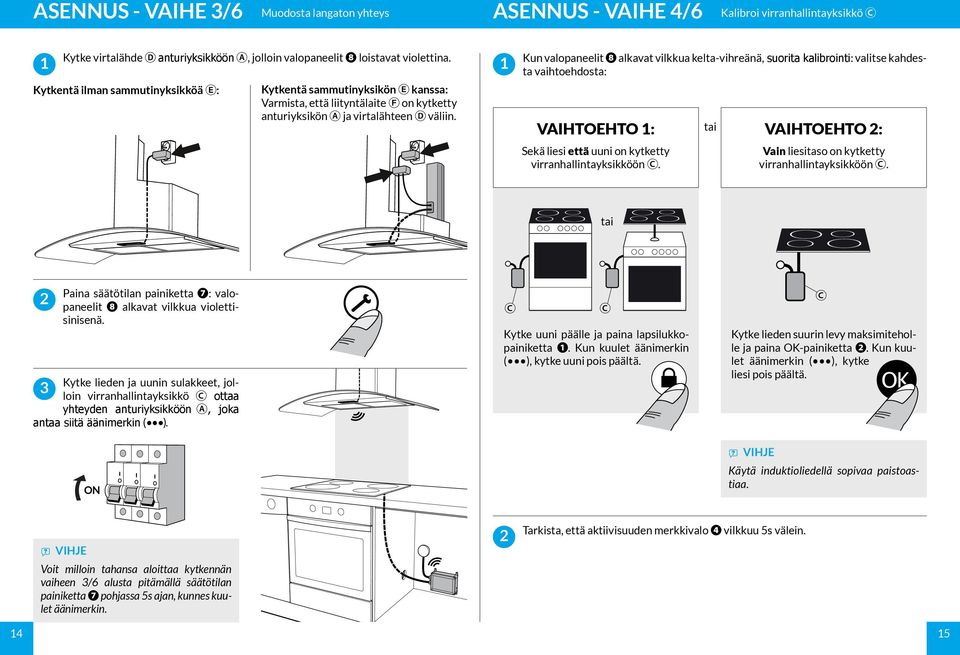

8 ASENNUS - VAIHE /6 Muodosta langaton yhteys ASENNUS - VAIHE /6 Kalibroi virranhallintayksikkö C Kytke virtalähde D anturiyksikköön A, jolloin valopaneelit ❽ loistavat violettina. Kytkentä ilman sammutinyksikköä E: Kytkentä sammutinyksikön E kanssa: Varmista, että liityntälaite F on kytketty anturiyksikön A ja virtalähteen D väliin. Kun valopaneelit ❽ alkavat vilkkua kelta-vihreänä, suorita kalibrointi: valitse kahdesta vaihtoehdosta: VAIHTOEHTO : Sekä liesi että uuni on kytketty virranhallintayksikköön C. tai VAIHTOEHTO : Vain liesitaso on kytketty virranhallintayksikköön C. tai Paina säätötilan painiketta ❼: valopaneelit ❽ alkavat vilkkua violettisinisenä. Kytke lieden ja uunin sulakkeet, jolloin virranhallintayksikkö C ottaa yhteyden anturiyksikköön A, joka antaa siitä äänimerkin ( ). ON C C Kytke uuni päälle ja paina lapsilukkopainiketta ❶. Kun kuulet äänimerkin ( ), kytke uuni pois päältä. C Kytke lieden suurin levy maksimiteholle ja paina OK-painiketta ❷. Kun kuulet äänimerkin ( ), kytke liesi pois päältä. Käytä induktioliedellä sopivaa paistoastiaa. Voit milloin tahansa aloittaa kytkennän vaiheen /6 alusta pitämällä säätötilan painiketta ❼ pohjassa s ajan, kunnes kuulet äänimerkin. Tarkista, että aktiivisuuden merkkivalo ❹ vilkkuu s välein.

9 ASENNUS - VAIHE /6 Säädä hälytysraja Tarkista lähin suositeltu hälytysraja oheisesta taulukosta asennustavan mukaan. Hälytysraja on -: = Reagoi nopeiten = Reagoi hitaimmin Lieden sijainti Nurkassa Seinän vieressä Saarekkeessa Asennuskorkeus Hälytysraja (-) 7 cm 6* 6 cm 7 cm 8 cm 9 7 cm 6 cm 6* cm 7 cm 8 7 cm 6 cm cm 6* cm 7 Kun säädät hälytysrajaa, liesivahti näyttää uuden hälytysrajaarvon oheisen taulukon mukaisesti. Voit tarkistaa hälytysrajan painamalla säätötilan painiketta ❼ kaksi kertaa peräkkäin. Valopaneelien ❽ väri Äänimerkkien lkm Hälytysraja Punainen (vakioas.) Sininen Säädä hälytysraja yllä olevan taulukon mukaisesti. Vakioasetus on 6. Ensin, mene hälytysrajan säätötilaan: Sitten, säädä hälytysrajaa: * Vakioasetus Älä säädä hälytysrajaa asennuksen yhteydessä arvoa 9 korkeammaksi. Liian korkea hälytysraja voi johtaa siihen, ettei laite tunnista vaaratilannetta ajoissa. Paina säätötilan painiketta ❼: valopaneelit ❽ palavat valkoisina = vakioasetus Nosta hälytysrajaa (+): paina OK-painiketta ❷. Laske hälytysrajaa (-): paina lapsilukkopainiketta ❶. 6 7

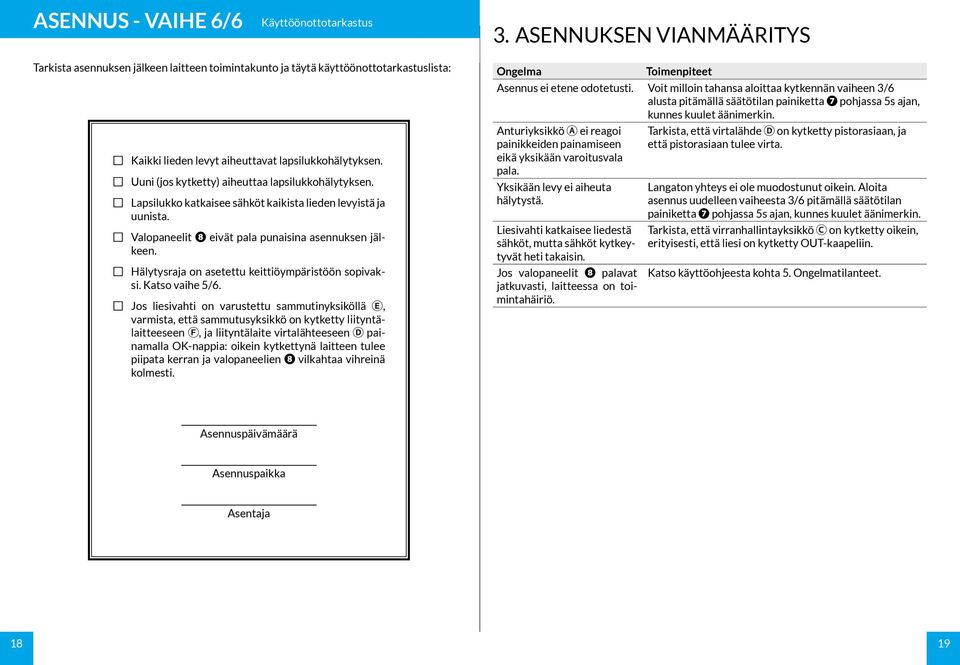

10 ASENNUS - VAIHE 6/6 Käyttöönottotarkastus. ASENNUKSEN VIANMÄÄRITYS Tarkista asennuksen jälkeen laitteen toimintakunto ja täytä käyttöönottotarkastuslista: Kaikki lieden levyt aiheuttavat lapsilukkohälytyksen. Uuni (jos kytketty) aiheuttaa lapsilukkohälytyksen. Lapsilukko katkaisee sähköt kaikista lieden levyistä ja uunista. Valopaneelit ❽ eivät pala punaisina asennuksen jälkeen. Hälytysraja on asetettu keittiöympäristöön sopivaksi. Katso vaihe /6. Jos liesivahti on varustettu sammutinyksiköllä E, varmista, että sammutusyksikkö on kytketty liityntälaitteeseen F, ja liityntälaite virtalähteeseen D painamalla OK-nappia: oikein kytkettynä laitteen tulee piipata kerran ja valopaneelien ❽ vilkahtaa vihreinä kolmesti. Ongelma Toimenpiteet Asennus ei etene odotetusti. Voit milloin tahansa aloittaa kytkennän vaiheen /6 alusta pitämällä säätötilan painiketta ❼ pohjassa s ajan, kunnes kuulet äänimerkin. Anturiyksikkö A ei reagoi painikkeiden painamiseen eikä yksikään varoitusvala pala. Yksikään levy ei aiheuta hälytystä. Liesivahti katkaisee liedestä sähköt, mutta sähköt kytkeytyvät heti takaisin. Jos valopaneelit ❽ palavat jatkuvasti, laitteessa on toimintahäiriö. Tarkista, että virtalähde D on kytketty pistorasiaan, ja että pistorasiaan tulee virta. Langaton yhteys ei ole muodostunut oikein. Aloita asennus uudelleen vaiheesta /6 pitämällä säätötilan painiketta ❼ pohjassa s ajan, kunnes kuulet äänimerkin. Tarkista, että virranhallintayksikkö C on kytketty oikein, erityisesti, että liesi on kytketty OUT-kaapeliin. Katso käyttöohjeesta kohta. Ongelmatilanteet. Asennuspäivämäärä Asennuspaikka Asentaja 8 9

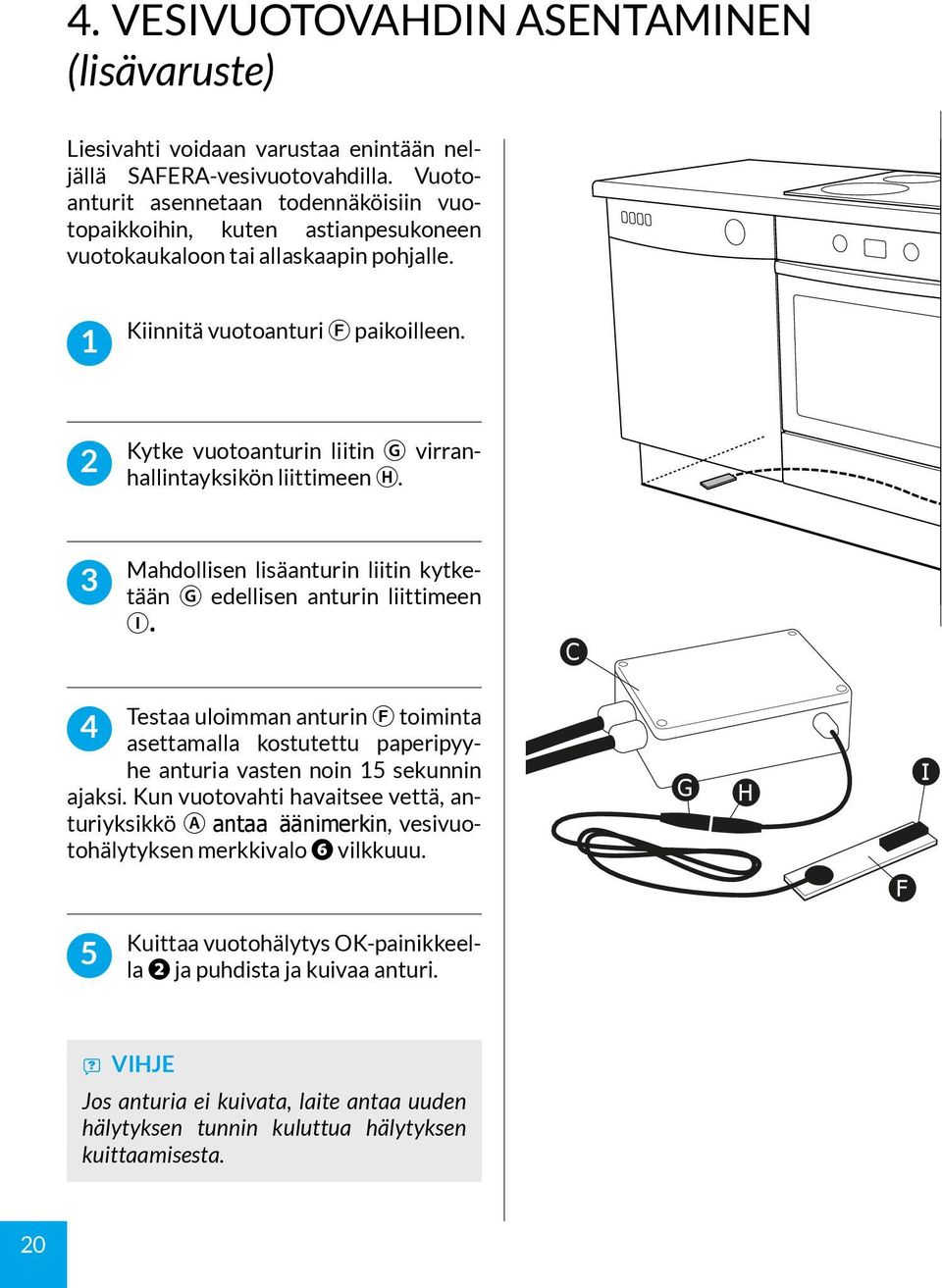

11 . VESIVUOTOVAHDIN ASENTAMINEN (lisävaruste) Liesivahti voidaan varustaa enintään neljällä SAFERA-vesivuotovahdilla. Vuotoanturit asennetaan todennäköisiin vuotopaikkoihin, kuten astianpesukoneen vuotokaukaloon tai allaskaapin pohjalle. Kiinnitä vuotoanturi F paikoilleen. Kytke vuotoanturin liitin G virranhallintayksikön liittimeen H. Mahdollisen lisäanturin liitin kytketään G edellisen anturin liittimeen I. C Testaa uloimman anturin F toiminta asettamalla kostutettu paperipyyhe anturia vasten noin sekunnin ajaksi. Kun vuotovahti havaitsee vettä, anturiyksikkö A antaa äänimerkin, vesivuotohälytyksen merkkivalo ❻ vilkkuuu. G H I F Kuittaa vuotohälytys OK-painikkeella ❷ ja puhdista ja kuivaa anturi. Jos anturia ei kuivata, laite antaa uuden hälytyksen tunnin kuluttua hälytyksen kuittaamisesta. 0
