1 LogiComm pistoolien pääteaste Käsikirja Finnish Painos 06/08 NORDSON CORPORATION DULUTH, GEORGIA USA

2 Nordson Corporation ottaa mielellään vastaan palautetta, kommentteja ja tiedusteluja tuotteistaan. Yleistä tietoa Nordsonista löydät Internetistä seuraavasta osoitteesta: Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 2007 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallista lupaa kielletty. Nordson pidättää itsellään muutosoikeudet ilman ennakkoilmoitusta Kaikki oikeudet pidätetään. Tavaramerkit AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, ColorMax, Color-on-Demand, Control Coat, Coolwave, Cross-Cut, Dispensejet, DispenseMate, DuraBlue, DuraDrum, Durafiber, DuraPail, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, EFD, ESP, e stylized, ETI, Excel 2000, Fillmaster, FlexiCoat, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, HDLV, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, isocoil, Isocore, Iso-Flo, itrax, Kinetix, Lean Cell, Little Squirt, LogiComm, Magnastatic, March, Maverick, MEG, Meltex, Microcoat, Micromark, MicroSet, Millennium, Mini Squirt, Mountaingate, MultiScan, Nordson, OptiMix, Package of Values, Pattern View, PermaFlo, Plasmod, Porous Coat, PowderGrid, Powderware, PRIMARC, Printplus, Prism, ProBlue, Prodigy, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, SureBead, Sure Clean, Sure Coat, Sure-Max, Tracking Plus, TRAK, Trends, Tribomatic, TrueBlue, Ultra, Ultrasaver, UpTime, u TAH, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark ja When you expect more. ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AltaBlue, AquaCure, ATS, Auto-Flo, AutoScan, Best Choice, Blue Series, Bowtie, Bravura, Check Mate, ClassicBlue, Classic IX, Controlled Fiberization, Control Weave, CountourCoat, CPX, CScan, Cyclo-Kinetic, DispensLink, DropCure, Dry Cure, DuraBraid, DuraCoat, Easy Clean, EasyOn, EasyPW, Eclipse, e.dot+, Emerald, Encore, E-Nordson, Equi=Bead, FillEasy, Fill Sentry, Fluxplus, Get Green With Blue, GreenUV, G-Net, G-Site, idry, ion, Iso-Flex, itrend, Lacquer Cure, Maxima, MicroFin, MicroMax, Mikros, MiniBlue, MiniEdge, Minimeter, MonoCure, Multifil, Myritex, OptiStroke, Partnership+Plus, PatternJet, PatternPro, PCI, Pinnacle, Powder Pilot, Powercure, Precise Coat, Process Sentry, Pulse Spray, Quad Cure, RediCoat, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Signature, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureFoam, SureMix, SureSeal, SureWrap, Swirl Coat, Tempus, TinyCure, Trade Plus, ThruWave, UltraMax, Ultrasmart, Universal, ValveMate, VersaDrum, VersaPail, Vista, Web Cure ja 2 Rings (Design) ovat Nordson Corporationin tavaramerkkejä. Tässä asiakirjassa mainitut tavaranimikkeet ja tavaramerkit voivat olla tuotemerkkejä jotka, kolmansien osapuolien käyttäessä omiin tarkoituksiinsa, saattavat loukata omistajan oikeuksia. Windows on Microsoft Corporation rekisteröity tavaramerkki Nordson Corporation

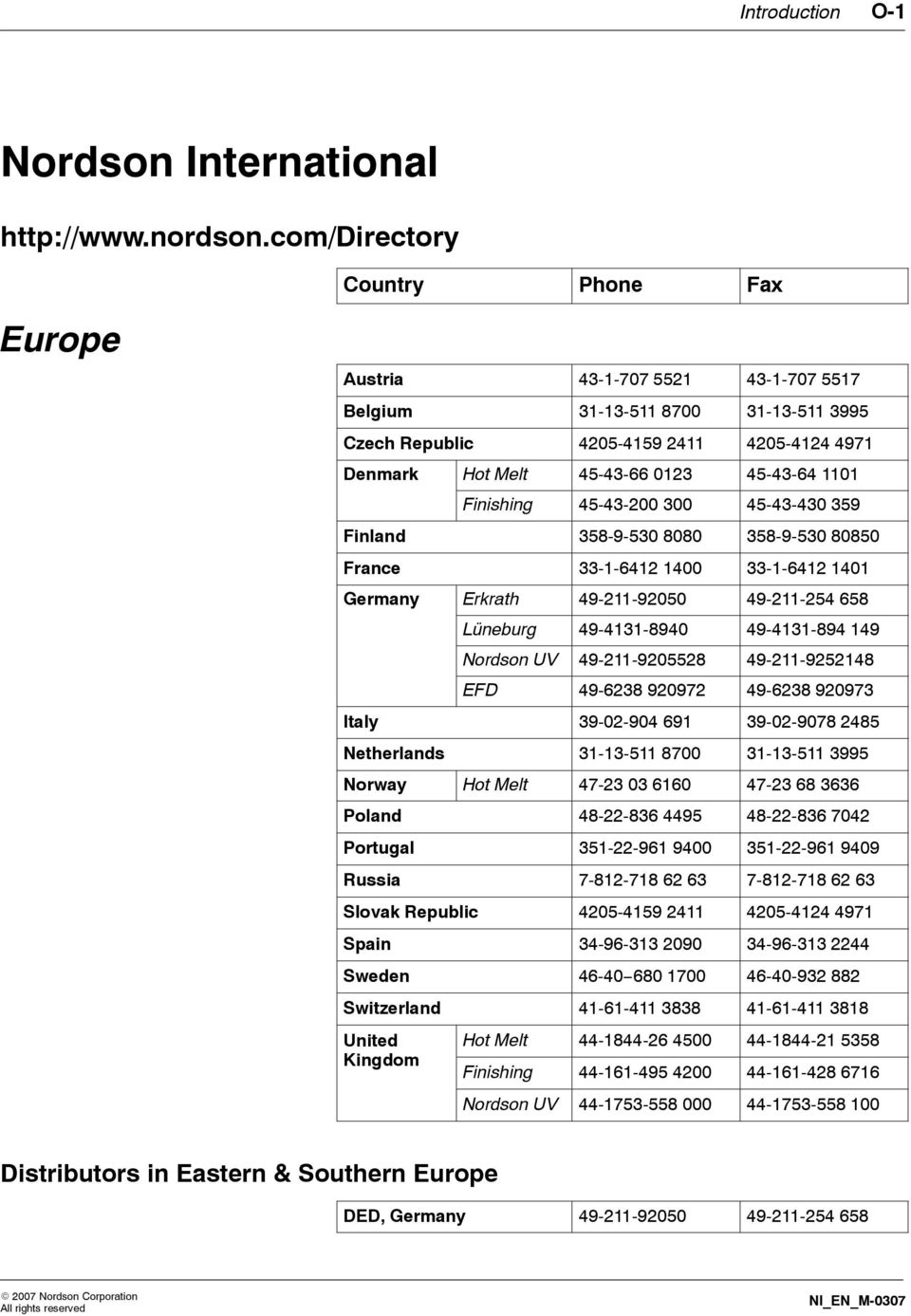

3 Introduction O-1 Nordson International Country Phone Fax Europe Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_M-0307

4 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan Japan North America Canada USA Hot Melt Finishing Nordson UV NI_EN_M Nordson Corporation All rights reserved

5 Sisällysluettelo I Sisällysluettelo Turvaohjeet Turvallisuussymbolit Laitteen omistajan velvollisuudet Tiedot turvallisuudesta Ohjeet, vaatimukset ja standardit Käyttäjien perehdyttäminen Alalla sovellettavat turvallisuusmenettelyt Laitteen aiottu käyttö Ohjeet ja turvallisuusviestit Asennusmenettelyt Käyttömenettelyt Ylläpito- ja korjausmenettelyt Tietoja laitteen turvallisuudesta Laitteen sammutus Yleiset turvallisuusvaroitukset Muut varotoimenpiteet Ensiapu Turvamerkit Yleiskuvaus Pääominaisuudet Pistoolien pääteasteen versiot Käyttötilat Vanatila Pistetila Puhdistustila Hälytyslähdöt Salasanat USB-liitäntä Ohjauspaneelin osat Ohjauspaneelin LEDit Ohjauspaneelin painikkeet Asennus Pura pistoolien pääteaste pakkauksesta Tarvikepakkaus Kiinnitysohjeet Pistoolien pääteasteen mitat Kaapelointitila Versio ulkoisilla liittimillä Riviliitinversio Kiinnitä pistoolien pääteaste Kytke pistoolien pääteaste Liipaisuliitäntä Pistoolien pääteaste ulkoisilla liittimillä Pistoolien pääteaste riviliittimillä Nordson Corporation

6 II Sisällysluettelo Käyttö Yleiset tiedot käynnistyksestä Ohjelmoinnin yleiskuvaus Navigoiminen näytöillä Navigoiminen painikkeilla Pistoolin ohjelmointi Pistoolin salliminen tai estäminen Pistoolityypin valinta Liipaisun osoitus Vana- tai pistetilan valinta Pistoolien pääteasteen testaus ohjelmoinnin jälkeen Pistoolilähtöjen testi Liipaisutulojen testaus Normaalit käyttöolosuhteet Järjestelmätoimintojen käyttö Informaationäyttö Järjestelmän tilanäyttö Järjestelmän asetusnäyttö Pistoolien pääteasteen lähdön aaltomuoto Lähdön tilat Yleisiä sovellusohjeita Virtatilan lähdön aaltomuoto HD-tilan lähdön aaltomuoto Lähdön tilan ja lähdön aaltomuodon asetusten ohjelmointi Oletusasetusten muuttaminen Oletusasetusten palautus Vianetsintä LEDien tila Viat ja hälytykset Hälytykset Viat Vika-LEDit Muita oireita Teholähteen vianetsintä Teholähteen lohkokaavio Teholähdekortti Virtaan liittyvät ilmaisimet Pistooleihin liittyvät ilmaisimet Muut ilmaisimet Teholähteen tärkeimmät alijärjestelmät Teholähteen merkkivalojen vianetsintä Pistoolilähtöjen vianetsintä Pääteastekorttien vianetsintä Yleinen vianetsinnän tarkastuslista Johdotukset ja liitännät Epäpuhtaudet Kiinnittimet Ohjeiden pyytäminen Nordsonilta Nordson Corporation

7 Sisällysluettelo III Osat Pistoolien pääteasteet Versio ulkoisilla liittimillä Riviliitinversio Pistoolien pääteasteen pääosat Kaapelit Versio ulkoisilla liittimillä pistoolikaapelit Versio ulkoisilla liittimillä muut kaapelit Riviliitinversio pistoolikaapelit Korjaussarjat Yhteiset molemmille versioille Versio ulkoisilla liittimillä Riviliitinversio Varaosat Yhteiset molemmille versioille Versio ulkoisilla liittimillä Riviliitinversio Liite A Tekniset tiedot A-1 Tekninen erittely A-1 Liite B Kentällä tehtävä ohjelmapäivitys B-1 Yleiskuvaus B-1 Päivitysmenettely B-1 Järjestelmävaatimukset B-2 NCM:n lataaminen B-2 USB-ajurin asennus B-3 Käynnistä NCM-ohjelma B-7 Ennen NCM-ohjelman käynnistystä B-7 Varusohjelman päivittäminen B-7 Pääteasteen asetusten palauttaminen tai tallennus B-7 NCM-ohjelman käynnistäminen B-7 NCM:n keskusteluruutu B-8 NCM:n keskusteluruudun toiminnot B-8 NCM:n toimintojen käyttö B-9 Tallentaa asetukset B-9 Asetusten palautus B-10 Varusohjelman päivittäminen B Nordson Corporation

8 IV Sisällysluettelo Liite C Ylimääräiset liipaisu- ja pistooliliitännät C-1 Liipaisuliitäntä muiden kuvionohjainten, PLC:iden ja PLS:ien yhteydessä C-1 Aiottu käyttö C-1 Liipaisun I/O kortin käyttö EPC-sarjan kuvionohjainten kanssa..... C-2 Kytkentäkaaviot ja taulukko C-3 EPC-sarjan kuvionohjaimen jännitesyöttö LogiComm 24 V syötöstä. C-5 LA404-2 kuvionohjaimen kytkeminen C-5 LA404-kuvionohjaimen kytkeminen C-6 Digitaalisia lähtömoduuleja käyttävät laitteet C-7 Erikoissovellus: Kytkeminen MPC-ohjaimeen C-8 Erikoissovellus: Jatkuva vana aukkojen ohituksella C-9 Pistoolien tahattoman aktivoinnin estäminen C-10 Menetelmät pistoolien tahattoman aktivoinnin estämiseen C Nordson Corporation

9 LogiComm pistoolien pääteaste 1 LogiComm pistoolien pääteaste Turvaohjeet Tämä jakso on luettava ennen laitteen käyttöä. Tämä jakso sisältää suosituksia ja käytäntöjä, jotka koskevat tämän käsikirjan käsittelemän tuotteen (jäljempänä laite ) turvallista asennusta, käyttöä ja ylläpitoa (jäljempänä käyttö ). Lisätietoja turvallisuudesta annetaan tehtäkohtaisten turvallisuusohjeiden muodossa kautta tämän käsikirjan. VAROITUS: Tässä käsikirjassa annettujen turvallisuusohjeiden, suositusten ja työsuojeluohjeiden noudattamatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laite- tai omaisuusvahinkoja. Turvallisuussymbolit Seuraavia turvallisuussymboleja ja huomiosanoja käytetään kautta tämän käsikirjan varoittamaan lukijaa henkilövahingon vaarasta tai ilmaisemaan tilanteet, jotka voivat johtaa laite- tai omaisuusvahinkoihin. Kaikkia huomiosanoilla merkittyjä turvallisuusohjeita on ehdottomasti noudatettava. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena vakava loukkaantuminen tai hengenvaara. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena lievä tai keskivakava loukkaantuminen. VAROITUS: (Käytettynä ilman turvallisuussymbolia) Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena laite- tai omaisuusvahinkoja Nordson Corporation

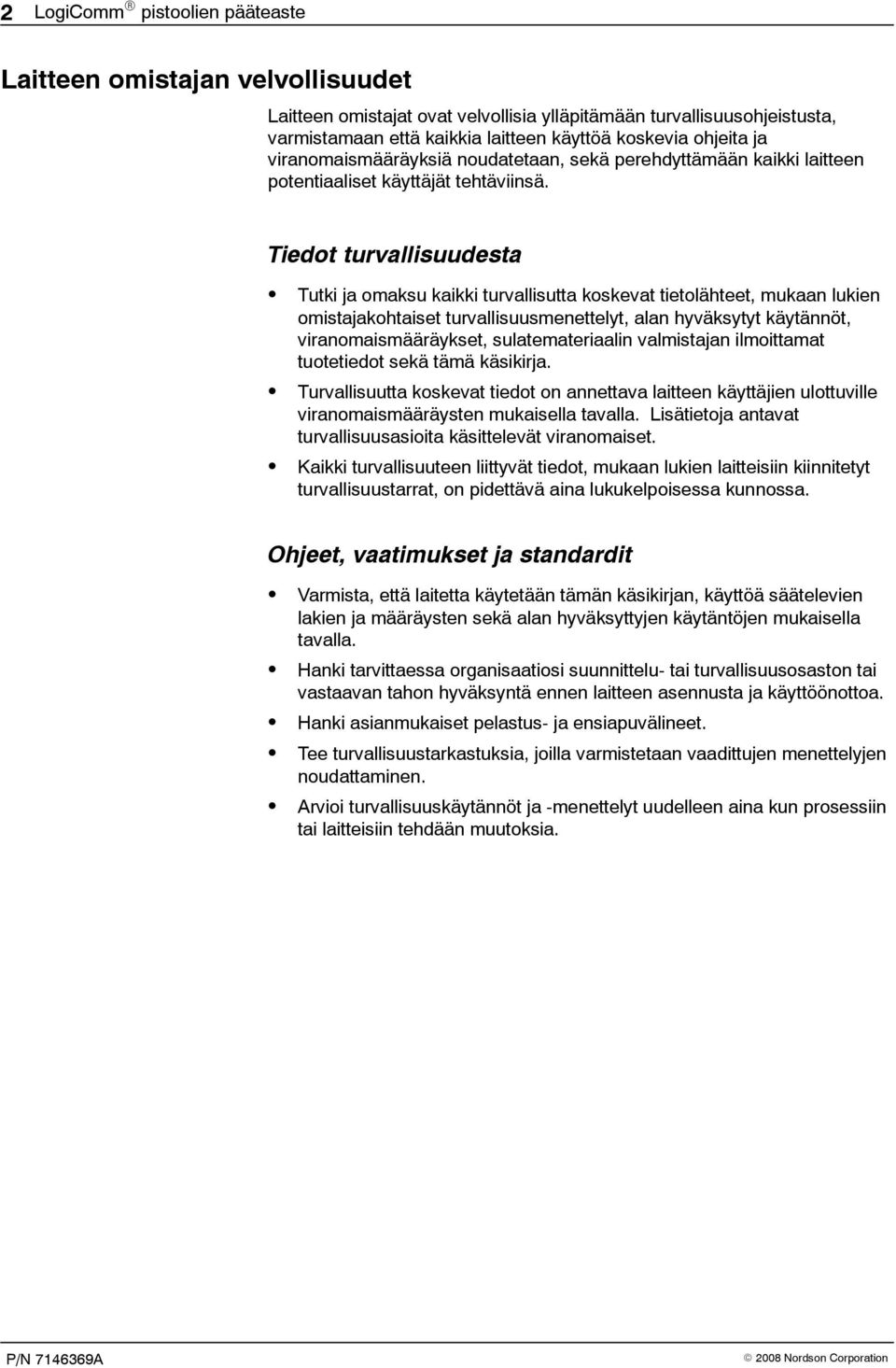

10 2 LogiComm pistoolien pääteaste Laitteen omistajan velvollisuudet Laitteen omistajat ovat velvollisia ylläpitämään turvallisuusohjeistusta, varmistamaan että kaikkia laitteen käyttöä koskevia ohjeita ja viranomaismääräyksiä noudatetaan, sekä perehdyttämään kaikki laitteen potentiaaliset käyttäjät tehtäviinsä. Tiedot turvallisuudesta Tutki ja omaksu kaikki turvallisutta koskevat tietolähteet, mukaan lukien omistajakohtaiset turvallisuusmenettelyt, alan hyväksytyt käytännöt, viranomaismääräykset, sulatemateriaalin valmistajan ilmoittamat tuotetiedot sekä tämä käsikirja. Turvallisuutta koskevat tiedot on annettava laitteen käyttäjien ulottuville viranomaismääräysten mukaisella tavalla. Lisätietoja antavat turvallisuusasioita käsittelevät viranomaiset. Kaikki turvallisuuteen liittyvät tiedot, mukaan lukien laitteisiin kiinnitetyt turvallisuustarrat, on pidettävä aina lukukelpoisessa kunnossa. Ohjeet, vaatimukset ja standardit Varmista, että laitetta käytetään tämän käsikirjan, käyttöä säätelevien lakien ja määräysten sekä alan hyväksyttyjen käytäntöjen mukaisella tavalla. Hanki tarvittaessa organisaatiosi suunnittelu- tai turvallisuusosaston tai vastaavan tahon hyväksyntä ennen laitteen asennusta ja käyttöönottoa. Hanki asianmukaiset pelastus- ja ensiapuvälineet. Tee turvallisuustarkastuksia, joilla varmistetaan vaadittujen menettelyjen noudattaminen. Arvioi turvallisuuskäytännöt ja -menettelyt uudelleen aina kun prosessiin tai laitteisiin tehdään muutoksia Nordson Corporation

11 LogiComm pistoolien pääteaste 3 Käyttäjien perehdyttäminen Laitteen omistajat ovat velvollisia varmistamaan, että käyttäjät: Saavat asianmukaisen koulutuksen työtehtäviinsä viranomaismääräysten ja alan hyväksyttyjen käytäntöjen mukaisella tavalla Tuntevat laitteen omistajan turvallisuus- ja tapaturmantorjuntakäytännöt ja -menettelyt Saavat laite- ja tehtäväkohtaisen koulutuksen pätevältä henkilöltä HUOMAA: Nordson voi tarjota laitekohtaista asennus-, käyttö- ja ylläpitokoulutusta. Lisätietoa saat Nordsonin edustajilta Omaavat teollisuuden ja erikoisalan vaatiman ammattitaidon sekä riittävän kokemuksen työtehtäviinsä Ovat fyysisesti kykeneviä suoriutumaan työtehtävistään eivätkä ole minkään henkistä tai ruumiillista suorituskykyä heikentävän aineen vaikutuksen alaisia Alalla sovellettavat turvallisuusmenettelyt Seuraavat turvallisuuteen liittyvät menettelyt koskevat laitteen käyttöä tässä käsikirjassa kuvattavalla tavalla. Annetut tiedot eivät ole kaikenkattavia turvallisuusmenettelyjä, vaan edustavat alan hyväksyttyjä turvallisuuskäytäntöjä vastaavissa sovelluksissa ilmeviä riskejä vastaan. Laitteen aiottu käyttö Laitetta saa käyttää vain tässä käsikirjassa kuvattuun tarkoitukseen ja ilmoitettujen raja-arvojen puitteissa. Laitteisiin ei saa tehdä muutoksia. Yhteensopimattomia materiaaleja tai hyväksymättömiä oheislaitteita ei saa käyttää. Ota yhteys Nordsonin edustajaan, jos tarvitset lisätietoja materiaalien yhteensopivuudesta tai muiden kuin standardimallisten oheislaitteiden käytöstä Nordson Corporation

12 4 LogiComm pistoolien pääteaste Ohjeet ja turvallisuusviestit Lue ja noudata tässä käsikirjassa sekä muussa kirjallisessa materiaalissa annettuja ohjeita. Tutustu laitteisiin kiinnitettyjen turvaohjetarrojen ja -lipukkeiden sijaintiin ja merkitykseen. Katso kohtaa Turvaohjetarrat ja -lipukkeet tämän jakson lopussa. Jos olet epävarma laitteen käytöstä, kysy lisäohjeita Nordsonin edustajalta. Asennusmenettelyt Laite on asennettava tämän käsikirjan ohjeiden sekä oheislaitteiden käsikirjoissa annettujen ohjeiden mukaisesti. Varmista, että laite sopii teknisiltä arvoiltaan tulevaan käyttöympäristöönsä ja etteivät sulatemateriaalin käsittelyominaisuudet aiheuta vaarallisen ympäristön muodostumista. Katso lisätietoja sulatemateriaalin käyttöturvallisuustiedotteesta (MSDS). Jos vaadittu asennuskokoonpano ei ole asennusohjeiden mukainen, kysy lisäohjeita Nordsonin edustajalta. Sijoita laite käytön kannalta turvallisesti. Noudata etäisyysvaatimuksia laitteen ja muiden kohteiden välillä. Asenna virransyöttöihin lukittavat erotuskytkimet, jotta laite ja itsenäisesti jännitteen saavat oheislaitteet pystytään erottamaan jännitelähteistä. Maadoita kaikki laitteet huolellisesti. Kysy mahdolliset erityisvaatimukset rakennusmääräyksistä vastaavalta laitokselta. Varmista, että laitteet suojataan oikeantyyppisillä ja oikean kokoisilla sulakkeilla. Kysy lisätietoja sovellettavista vaatimuksista asennusmääräyksiä tai -tarkastuksia käsittelevältä viranomaiselta Nordson Corporation

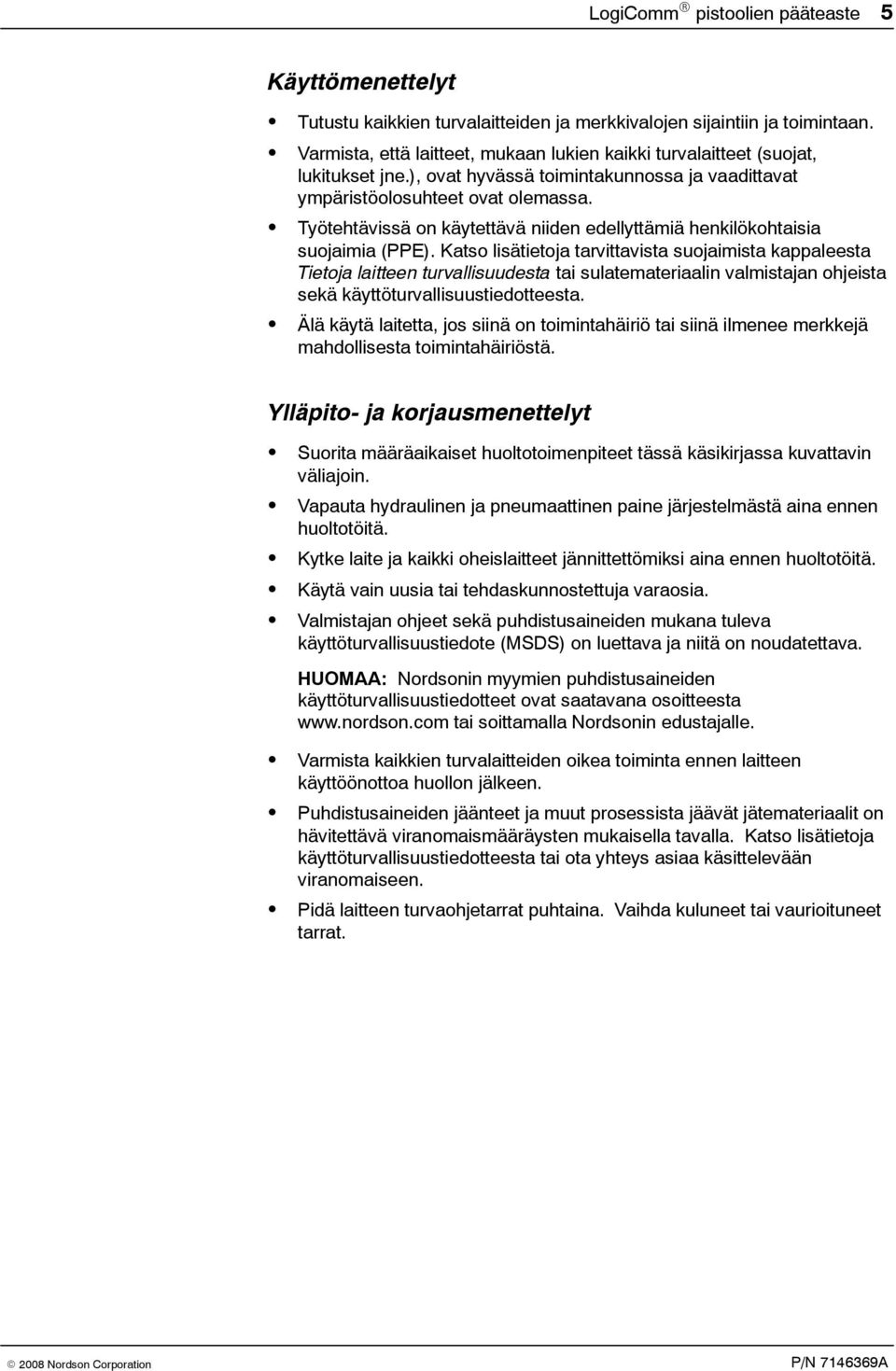

13 LogiComm pistoolien pääteaste 5 Käyttömenettelyt Tutustu kaikkien turvalaitteiden ja merkkivalojen sijaintiin ja toimintaan. Varmista, että laitteet, mukaan lukien kaikki turvalaitteet (suojat, lukitukset jne.), ovat hyvässä toimintakunnossa ja vaadittavat ympäristöolosuhteet ovat olemassa. Työtehtävissä on käytettävä niiden edellyttämiä henkilökohtaisia suojaimia (PPE). Katso lisätietoja tarvittavista suojaimista kappaleesta Tietoja laitteen turvallisuudesta tai sulatemateriaalin valmistajan ohjeista sekä käyttöturvallisuustiedotteesta. Älä käytä laitetta, jos siinä on toimintahäiriö tai siinä ilmenee merkkejä mahdollisesta toimintahäiriöstä. Ylläpito- ja korjausmenettelyt Suorita määräaikaiset huoltotoimenpiteet tässä käsikirjassa kuvattavin väliajoin. Vapauta hydraulinen ja pneumaattinen paine järjestelmästä aina ennen huoltotöitä. Kytke laite ja kaikki oheislaitteet jännittettömiksi aina ennen huoltotöitä. Käytä vain uusia tai tehdaskunnostettuja varaosia. Valmistajan ohjeet sekä puhdistusaineiden mukana tuleva käyttöturvallisuustiedote (MSDS) on luettava ja niitä on noudatettava. HUOMAA: Nordsonin myymien puhdistusaineiden käyttöturvallisuustiedotteet ovat saatavana osoitteesta tai soittamalla Nordsonin edustajalle. Varmista kaikkien turvalaitteiden oikea toiminta ennen laitteen käyttöönottoa huollon jälkeen. Puhdistusaineiden jäänteet ja muut prosessista jäävät jätemateriaalit on hävitettävä viranomaismääräysten mukaisella tavalla. Katso lisätietoja käyttöturvallisuustiedotteesta tai ota yhteys asiaa käsittelevään viranomaiseen. Pidä laitteen turvaohjetarrat puhtaina. Vaihda kuluneet tai vaurioituneet tarrat Nordson Corporation

14 6 LogiComm pistoolien pääteaste Tietoja laitteen turvallisuudesta Nämä laitteiden turvallisuutta koskevat tiedot soveltuvat seuraaville Nordsonin laitetyypeille: kuumasulatemateriaalin ja kylmäliiman levityslaitteet ja niihin liittyvät varusteet kuvionohjaimet, ajastimet, tunnistus- ja varmistusjärjestelmät sekä kaikki valinnaiset prosessinohjauslaitteet Laitteen sammutus Monien tässä käsikirjassa kuvattujen menettelyjen suorittaminen edellyttää, että laite on ensin sammutettu. Sammutuksen aste riippuu käytettävän laitteen tyypistä ja suoritettavasta toimenpiteestä. Tarvittaessa sammutusohjeet on kuvattu toimenpiteen kuvauksen alussa. Sammutuksen asteet ovat: Järjestelmän hydraulisen paineen poisto Vapauta järjestelmän hydraulinen paine kokonaan ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Katso sulattajakohtaiset hydraulisen paineen vapauttamisohjeet laitekohtaisesta käsikirjasta. Järjestelmän jännitteen katkaisu Erota järjestelmä (sulattaja, letkut, pistoolit ja muut lisälaitteet) kaikista jännitelähteistä ennen suojaamattomiin johdotuksiin tai liitoskohtiin koskemista. 1. Kytke laite ja kaikki siihen kytketyt lisälaitteet (järjestelmä) pois päältä. 2. Lukitse ja merkitse kaikki laitteen ja oheislaitteiden jännitettä ohjaavat erotuskytkimet huollon ajaksi siten, ettei päälle kytkeminen erehdyksessä ole mahdollista. HUOMAA: Vaarallisten energianlähteiden erottamisvaatimukset on ilmoitettu viranomaismääräyksissä ja teollisuuden standardeissa. Katso ohjeet asianmukaisesta määräyksestä tai standardista Nordson Corporation

15 LogiComm pistoolien pääteaste 7 Pistoolien toiminnan estäminen Kaikki sähköiset ja mekaaniset laitteet, jotka tuottavat laukaisusignaalin pistooleille, pistoolien magneettiventtiileille tai sulattajan pumpulle, on tehtävä toimimattomiksi ennen paineistettuun järjestelmään kytkettynä olevalle pistoolille suoritettavia töitä. 1. Sammuta tai kytke irti pistoolin laukaisulaite (kuvionohjain, ajastin, PLC tms.). 2. Irrota tulosignaalijohdotus pistoolin magneettiventtiilistä (-venttiileistä). 3. Alenna pistoolien magneettiventtiilien ilmanpaine nollaan ja vapauta jäännöspaine säätimen ja pistoolin väliltä. Yleiset turvallisuusvaroitukset Taulukossa 1 on lueteltu yleiset turvallisuusvaroitukset, jotka koskevat Nordsonin kuumasulatemateriaalin ja kylmäliiman levityslaitteita. Etsi ja lue taulukosta huolellisesti kaikki varoitukset, jotka koskevat tässä käsikirjassa käsitelvää laitetyyppiä. Laitetyypit on eritelty taulukossa 1 seuraavasti: HM = Hot melt = Kuumasulate (sulattajat, letkut, pistoolit jne.) PC = Process control = Prosessinohjaus CA = Cold adhesive = Kylmäliima (annostelupumput, paineistettu säiliö ja pistoolit) Laitetyyppi HM Taulukko 1 Yleiset turvallisuusvaroitukset Varoitus VAROITUS: Vaarallisia höyryjä! Ennen kuin prosessoit polyuretaani-reaktiivisia (PUR) kuumasulatteita tai liuotinpohjaisia materiaaleja niiden kanssa yhteensopivan Nordson-sulattajan avulla, lue materiaalin käyttöturvallisuustiedote (MSDS). Varmista, etteivät materiaalin prosessointilämpötila ja leimahduspiste ylity, ja että kaikki vaatimukset turvallisesta käsittelystä, ilmanvaihdosta, ensiavusta ja henkilökohtaisista suojaimista täyttyvät. Käyttöturvallisuustiedotteen vaatimusten noudattamatta jättäminen voi aiheuttaa loukkaantumisen tai kuoleman. HM VAROITUS: Reaktiivista materiaalia! Älä koskaan puhdista alumiiniosia äläkä huuhtele Nordsonin laitteita halogenoiduilla hiilivetyliuoksilla. Nordsonin sulattajat ja pistoolit sisältävät alumiiniosia, jotka saattavat reagoida rajusti halogenoitujen hiilivetyliuosten kanssa. Halogenoitujen hiilivetyliuosten käyttö Nordsonin laitteiden yhteydessä voi aiheuttaa loukkaantumisen tai kuoleman. Jadkoa Nordson Corporation

16 8 LogiComm pistoolien pääteaste Yleiset turvallisuusvaroitukset (jatkoa) Taulukko 1 Yleiset turvallisuusvaroitukset (jatkoa) Laitetyyppi HM, CA Varoitus VAROITUS: Järjestelmässä on painetta! Vapauta järjestelmän hydraulinen paine ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Hydraulisen paineen vapauttamisen laiminlyönnistä voi olla seurauksena kuumasulatteen tai kylmäliiman hallitsematon vapautuminen ja sen seurauksen henkilövahinko. HM VAROITUS: Sulatemateriaalia! Sulatemateriaalia sisältäviä laitteita huollettaessa on käytettävä kasvosuojainta, suojavaatetusta ja lämmöltä suojaavia käsineitä. Sulatemateriaali voi aiheuttaa palovammoja vielä jähmettyneenäkin. Asianmukaisten henkilökohtaisten suojavarusteiden käytön laiminlyöminen voi aiheuttaa loukkaantumisen. HM, PC VAROITUS: Laite käynnistyy automaattisesti! Automaattisten kuumasulatepistoolien ohjaamiseen käytetään etälaukaisulaitteita. Ennen toiminnassa olevalle pistoolille tai sen lähellä suoritettavia töitä on estettävä pistoolin laukaisulaitteen toiminta ja katkaistava ilmansyöttö pistoolin magneettiventtiil(e)ille. Pistoolin laukaisulaitteen toiminnan estämisen ja magneettiventtiili(e)n ilmansyötön katkaisun laiminlyönnistä voi olla seurauksena loukkaantuminen. HM, CA, PC VAROITUS: Sähköiskuvaara! Vaikka laite on kytketty pois päältä ja erotettu sähköisesti erotuskytkimellä, se voi silti olla kytkettynä jännitteisiin oheislaitteisiin. Kytke laite ja kaikki oheislaitteet pois päältä ja erota ne sähköisesti aina ennen huoltotöitä. Oheislaitteiden jännitteen asianmukaisen katkaisun laiminlyöminen ennen huoltotöitä voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA, PC VAROITUS: Tulipalo- tai räjähdysvaara! Nordsonin sulatemateriaalilaitteita ei ole suunniteltu räjähdysvaaralliseen ympäristöön eikä niitä saa käyttää sellaisten liuotinpohjaisten liimojen kanssa, jotka saattavat prosessin aikana kehittää räjähdysvaarallisen ympäristön. Katso liiman prosessiominaisuudet ja -rajoitukset sen käyttöturvallisuustiedotteesta. Ei-yhteensopivien liuotinpohjaisten liimojen käyttö tai liuotinpohjaisten liimojen virheellinen prosessointi voi aiheuttaa loukkaantumisen tai kuoleman. Jadkoa Nordson Corporation

17 LogiComm pistoolien pääteaste 9 Laitetyyppi HM, CA, PC Varoitus VAROITUS: Vain koulutettu ja kokenut henkilökunta saa käyttää tai huoltaa laitetta. Kouluttamattoman tai kokemattoman henkilöstön suorittama laitteen käyttö tai huolto voi aiheuttaa loukkaantumisen tai kuoleman joko käyttäjille itselleen tai ulkopuolisille henkilöille, ja laite saattaa vaurioitua. HM VAROITUS: Kuumia pintoja! Vältä koskemasta pistoolien, letkujen ja sulattajan tiettyjen komponenttien kuumiin metallipintoihin. Jos kosketusta ei voida välttää, käytä lämmöltä suojaavia käsineitä ja suojavaatetusta kuumien osien lähellä työskennellessäsi. Kuumiin metalliosiin koskettaminen voi aiheuttaa loukkaantumisen. HM VAROITUS: Osa Nordsonin sulattajista on suunniteltu erityisesti polyuretaani-reaktiivisen (PUR) kuumasulatemateriaalin prosessointia varten. PUR-materiaalin prosessointi muulla kuin erityisesti sitä varten suunnitellulla laitteistolla voi aiheuttaa laitevaurion tai kuumasulatteen reaktion ennenaikaisen käynnistymisen. Kysy lisätietoja Nordsonin edustajalta, jos olet epävarma laitteen sopivuudesta PUR-materiaalin prosessointiin. HM, CA VAROITUS: Ennen puhdistus- tai huuhteluaineen käyttöä laitteessa tai sen yhteydessä, lue aina sen valmistajan ohjeet sekä aineen mukana toimitettu käyttöturvallisuustiedote (MSDS). Jotkut puhdistusaineet voivat reagoida odottamattomasti kuumasulatemateriaalin tai kylmäliiman kanssa, jolloin seurauksena on laitevaurio. HM VAROITUS: Nordsonin kuumasulatelaitteet on testattu tehtaalla Nordson Type R-nesteellä, joka sisältää polyesteri-adipaattiplastisointiainetta. Tietyt kuumasulatemateriaalit voivat reagoida Type R-nesteen kanssa ja muodostaa kiinteää kumimaista ainetta, joka voi tukkia laitteen. Varmista ennen laitteen käyttöä, että kuumasulatemateriaali on yhteensopivaa Type R-nesteen kanssa Nordson Corporation

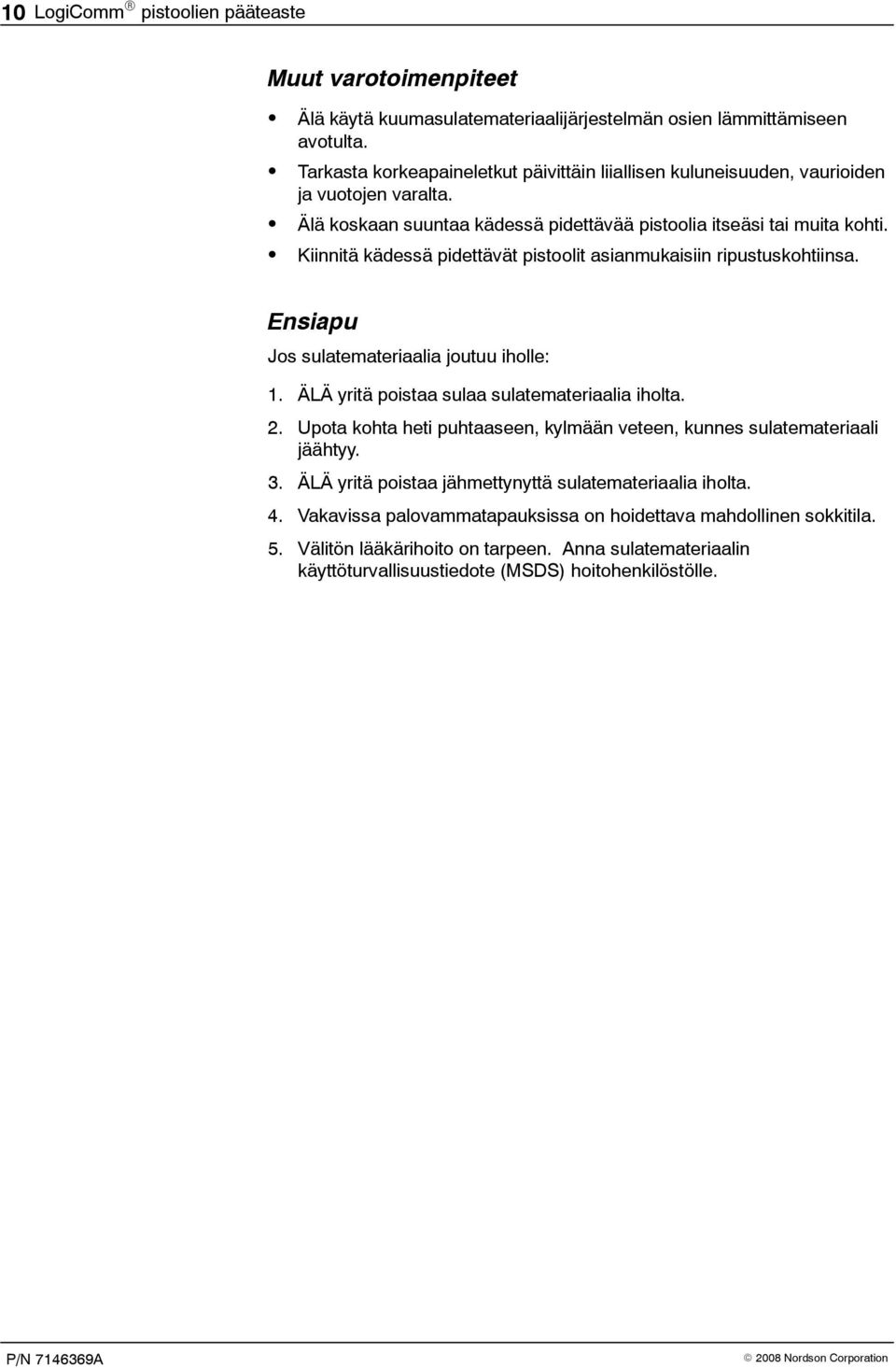

18 10 LogiComm pistoolien pääteaste Muut varotoimenpiteet Älä käytä kuumasulatemateriaalijärjestelmän osien lämmittämiseen avotulta. Tarkasta korkeapaineletkut päivittäin liiallisen kuluneisuuden, vaurioiden ja vuotojen varalta. Älä koskaan suuntaa kädessä pidettävää pistoolia itseäsi tai muita kohti. Kiinnitä kädessä pidettävät pistoolit asianmukaisiin ripustuskohtiinsa. Ensiapu Jos sulatemateriaalia joutuu iholle: 1. ÄLÄ yritä poistaa sulaa sulatemateriaalia iholta. 2. Upota kohta heti puhtaaseen, kylmään veteen, kunnes sulatemateriaali jäähtyy. 3. ÄLÄ yritä poistaa jähmettynyttä sulatemateriaalia iholta. 4. Vakavissa palovammatapauksissa on hoidettava mahdollinen sokkitila. 5. Välitön lääkärihoito on tarpeen. Anna sulatemateriaalin käyttöturvallisuustiedote (MSDS) hoitohenkilöstölle Nordson Corporation

19 LogiComm pistoolien pääteaste 11 Turvamerkit Kuvassa 1 näkyvät tuotteeseen kiinnitettyjen turvaohjetarrojen sijainnit. Taulukossa 2 on piirrokset vaaran tunnusmerkeistä, jotka esiintyvät turvaohjetarroissa ja -lipukkeissa, symbolin merkitys ja turvaohjeen tarkka sanamuoto. Kuva 1 Turvamerkkien sijainti 1. Turvamerkki virran liitäntäpaneelissa (versio ulkoisilla liittimillä) 2. Turvamerkki virran liitäntäpaneelissa (riviliitinversio) 3. Turvamerkki pääteasteen lähtöpaneelissa (versio liittimillä) 4. Turvamerkki pääteasteen lähtöpaneelissa (riviliitinversio) Taulukko 2 Turvaohjetarra Kohta P/N Seloste 1. - VAROITUS: Sähköiskun vaara. Huomioimatta jättäminen voi aiheuttaa loukkaantumisen, kuoleman tai laitevaurion Nordson Corporation

20 12 LogiComm pistoolien pääteaste Yleiskuvaus LogiComm pistoolien pääteaste on suuritehoinen pistoolien pääteaste kuumasulate- tai kylmäliimasovelluksiin. Se tukee kaikkia Nordsonin sähkötoimisia liimapistooleja, ja poistaa näin erilaisten pääteasteiden tarpeen eri pistooleja varten. Siinä on neljä liipaisutuloa kuvionohjainta, PLC:tä tai muuta laitetta varten. Tämä pistoolien pääteaste on saatavana neli- tai kahdeksankanavaisena mallina. Kummassakin mallissa on joko ulkoiset liittimet tai perinteiset kaksiosaiset riviliittimet. Kukin lähtö on erikseen ohjelmoitavissa liipaisusignaalien mukaisesti ja erityyppisten pistoolien ohjaaminen on mahdollista eri kanavissa. Pistoolin pääteasteen asettaminen on helppoa: käyttäjän tarvitsee vain valita pistoolin tyyppi valikosta ja ennalta määritellyt pistooliasetukset ladataan automaattisesti. Pistoolien pääteasteessa on ohjelmoitava graafinen LCD-käyttöliittymä (GUI), jota käytetään pistoolien asetukseen ja vianetsintään. Kuva 2 LogiComm pistoolien pääteaste 2008 Nordson Corporation

21 LogiComm pistoolien pääteaste 13 Pääominaisuudet Pistoolien pääteasteella on seuraavat pääominaisuudet: Neli- ja kahdeksankanavaiset mallit saatavana Kaksi pistoolien pääteasteen tulo-/lähtöversiota on saatavana: - Ulkoiset liittimet, jotka mahdollistavat nopean asennuksen ja huollon - Sisäiset kaksiosaiset riviliittimet, jotka suojaavat vedeltä ja säilyttävät johdotuksen pistoolin pääteasteen vaihdon yhteydessä Kullakin lähdöllä on seuraavat toiminnot: - Valinta, mihin liipaisusignaalin reagoidaan - Mahdollisuus toiminnan sallimiseen tai estämiseen tuotteiden vaihtoa varten - Erityyppisten pistoolien ohjaus - Testilaukaisumahdollisuus puhdistusvalikon avulla Täysin ohjelmoitavissa tulevien Nordson-tuotteiden ja kilpailijoiden pistoolien tukea varten Käytettävissä on kaksi liipaisutapaa: - Normaali/vana - Piste (kiinteä kestoaika) Ohjauspaneeli tarjoaa seuraavat toiminnot: - Näyttää pistoolien pääteasteen tilan - Itsediagnoosi yhdessä graafisen LCD-käyttöliittymän (GUI) avulla helpottaa pistoolien asetusta ja vianetsintää Käyttöjärjestelmäohjelma mahdollistaa ohjelmapäivitykset kentällä ja antaa mahdollisuuden tallentaa ja palauttaa asetukset USB-liitännän kautta Tulojen linjasuodatin auttaa sietämään korkeita kohinatasoja, mikä mahdollistaa luotettavan toiminnan teollisuus- ja tehdasympäristöissä Saranoitu kotelo helpottaa sisäosien käsittelyä AC-virtakytkin mahdollistaa virran nopean kytkennän ja katkaisun Kolminumeroinen salasana suojaa pistoolin asetukset Etäpuhdistustoiminto voidaan kytkeä päälle tai pois Irrotettava liitäntäpaneeli alhaalla. Tämä on erityisen tärkeää kenttäjohdotuksen suojaamiseksi riviliitinversiossa Mahdollisuus virransyöttöön EPC-sarjan kuvionohjaimelle, mikä poistaa ulkoisen teholähteen tarpeen, kuten PS Nordson Corporation

22 14 LogiComm pistoolien pääteaste Pistoolien pääteasteen versiot Pistoolien pääteasteesta on neljä versiota, riippuen kanavamäärästä ja liitäntätyypistä: Kanavamäärä 4 kanavaa 8 kanavaa 4 kanavaa 8 kanavaa Tulo-/lähtöliitäntöjen tyyppi Ulkoinen liitin Riviliitin Kuva 3 Pistoolien pääteasteen versiot 1. Ulkoiset liittimet (kuvassa kahdeksankanavainen versio) 2. Riviliitin 2008 Nordson Corporation

23 LogiComm pistoolien pääteaste 15 Käyttötilat Pistoolien pääteasteella on kaksi normaalia käyttötilaa: vanatila ja pistetila. Lisäksi on käytettävissä puhdistustila pistoolien manuaalista aktivointia varten. Vanatila Kun vanatila valitaan, pistoolien pääteaste seuraa suoraan sitä liipaisutuloa, johon pistooli on osoitettu. Pistooli on päällä liipaisutulon ollessa aktiivinen ja pistooli on pois päältä kun liipaisutulo ei ole aktiivinen. Kuva 4 Pistoolilähtö, kun pääteaste on asetettu vanatilaan 2008 Nordson Corporation

24 16 LogiComm pistoolien pääteaste Pistetila Kun pistetila valitaan, pistoolilähtö kytkeytyy päälle liipaisusignaalin aktivoituessa ja pysyy päällä ohjelmoidun ajan verran (0,05-12,75 ms 0,05 ms portain), joka on riippumaton liipaisusignaalin kestoajasta. Kuva 5 Pistoolilähtö, kun pääteaste on asetettu pistetilaan HUOMAA: Etäpuhdistustoiminto tulee puhdistusta liipaisutulon ohjaamana myös pistetilassa. Katso kappale Etäpuhdistus liipaisutulojen avulla jäljempänä tässä jaksossa Nordson Corporation

25 LogiComm pistoolien pääteaste 17 Puhdistustila Puhdistustilaa käytetään pistoolilähdön manuaaliseen aktivointiin. Ohjauspaneelin puhdistuspainike on hyödyllinen, kun halutaan testata pistoolin oikea kytkentä ja konfigurointi. Lisäksi sitä voidaan käyttää liiman virtauksen tarkastukseen suuttimesta tai järjestelmän huuhteluun. Puhdistuspainike on käytössä vain pistoolinäytöillä. Puhdistettava pistooli on se, joka parhaillaan näkyy LCD-näytöllä puhdistuspainiketta painettaessa. Puhdistuspainikkeella ei ole vaikutusta, jos näytöllä ei ole näkyvissä pistoolia. HUOMAA: Pistoolit voidaan puhdistaa vuorotellen käyttämällä liipaisutuloja. Puhdistus- tai huuhtelutoiminto Pistoolien pääteaste voidaan ohjelmoida reagoimaan puhdistuspainikkeen painamiseen kahdella eri tavalla. Tämä asetus ohjelmoidaan Järjestelmän asetukset -näytöllä. Puhdistus Puhdistusta varten ohjelmoituna tietty pistoolilähtö pysyy päällä niin kauan kuin puhdistuspainiketta painetaan. Pistoolilähtö kytkeytyy pois heti kun painike vapautetaan. Huuhtelu Huuhtelua varten ohjelmoituna tietty pistoolilähtö kytkeytyy päälle puhdistuspainiketta painettaessa ja pysyy päällä, kunnes painiketta painetaan uudelleen Nordson Corporation

26 18 LogiComm pistoolien pääteaste Sykäystoiminto Sykäystoiminto on käytännöllinen kokonaan tai osittain tukkeutuneen suuttimen puhdistukseen erityisesti kylmäliimapistooleissa. Pistoolien pääteaste voidaan ohjelmoida aktivoimaan sykäystoiminto Järjestelmän asetukset -näytön avulla. Kun puhdistus- tai huuhtelutoiminto aktivoidaan ja sykäystoiminto on käytössä, pistoolilähtö kytkeytyy päälle ja pois nopeassa tahdissa, jolloin pistoolia kytketään päälle ja pois niin kauan kuin puhdistus- tai huuhtelutoiminto on aktiivinen. VAROITUS: Laitteiston vahingoittumisen vaara. Pitkäaikainen sykäystoiminnon käyttö voi aiheuttaa pistoolin ylikuumenemisen. Etäpuhdistus liipaisutulojen avulla Vanatilassa pistooli voidaan puhdistaa pitämällä vastaavaa liipaisulähtöä aktiivisena niin kauan kuin puhdistustoimintoa halutaan käyttää. HUOMAA: Kaikki tiettyyn liipaisuun osoitetut pistoolit puhdistetaan samanaikaisesti, kunnes tämä estetään valikosta. Etäpuhdistustoiminto mahdollistaa pistoolin puhdistamisen kuvionohjaimeen kytkettynä myös pistetilassa. Jos liipaisusignaali kestää kauemmin kuin sekunnin, kaikki liipaisuun reagoimaan ohjelmoidut lähdöt aktivoituvat ja pysyvät päällä niin kauan kuin liipaisu pysyy aktiivisena. Tämä on tärkeä toiminnallinen vaatimus tietyissä sovelluksissa. Etäpuhdistus voidaan sallia tai estää tarpeen mukaan, oletuksena se on estetty. HUOMAA: Puhdistuksen tai huuhtelun ja sykäystoiminnon asetukset eivät ole voimassa käytettäessä liipaisutuloa pistoolien puhdistamiseen liipaisutulojen avulla Nordson Corporation

27 LogiComm pistoolien pääteaste 19 Hälytyslähdöt Hälytyssignaalia käytetään laitteen yleisen tilan ilmoittamiseen etäkohteelle, kuten PLC, merkkivalopylväs tai akustinen laite. Pistoolien pääteasteessa on tyypin C potentiaalivapaa kosketin (1 NO- ja 1 NC-kosketin yhteisellä navalla). Tämä merkitsee, että kosketin voi kytkeä/katkaista laitteen virran, mutta ei voi syöttää jännitettä. Jännitelähde on järjestettävä erikseen. Koskettimet toimivat seuraavasti vikasietotilan toteuttamiseksi: Kosketin ei ole aktiivinen (normaalissa tilassa) ongelman ilmetessä. Esimerkiksi pistoolien pääteaste on pois päältä, hälytyskaapeli irti tai itsediagnoosi havaitsi jonkin muun ongelman. Kosketin aktivoituu vain järjestelmän ollessa kunnossa. Salasanat Kolminumeroinen salasana voidaan asettaa estämään pistoolien pääteasteen tiettyjen asetusten luvattoman muuttamisen. Kaikkia pistoolien pääteasteen asetuksia voidaan tarkastella myös salasanasuojausta käytettäessä, mutta suojattuihin asetuksiin ei voi tehdä muutoksia. USB-liitäntä Pistoolien pääteasteessa on sisäinen USB-liitäntä, jota voidaan käyttää yhteyden luomiseen Windows-tietokoneeseen seuraaviin tarkoituksiin: Kentällä tehtävä ohjelmapäivitys. Tiedot kentällä tehtävästä päivityksestä löytyvät liitteestä B, Kentällä tehtävä ohjelmapäivitys. Pistoolien pääteasteen asetusten tallennus ja palautus Käytä tallennus- ja palautustoimintoa seuraavissa tilanteissa: - Toimivien asetusten tallentaminen tai arkistointi - Asetusten tallentaminen ennen päivitystä ja palauttaminen myöhemmin - Asetusten siirto tai kopiointi toiseen pistoolien pääteasteeseen. USB-liitäntä on galvaanisesti erotettu muista pistoolien pääteasteen piireistä, joten se eristää liitettynä olevan tietokoneen (ja käyttäjän) Nordson Corporation

28 20 LogiComm pistoolien pääteaste Ohjauspaneelin osat Ohjauspaneelia käytetään käyttäjän antamien tietojen syöttämiseen ja näyttämiseen. Katso kohdista Ohjauspaneelin LED ja Ohjauspaneelin painikkeet tietoja osien toiminnoista. Kuva 6 Ohjauspaneelin LED ja painikkeet 2008 Nordson Corporation

29 LogiComm pistoolien pääteaste 21 Ohjauspaneelin LEDit LEDin nimi LEDin väri Toiminta (1) TRIGGER Vihreä Palaa aina liipaisukennon aktivoituessa. (3) POWER Vihreä (4) FAULT Punainen (5) ALARM Keltainen (12) GUN OUTPUT Vihreä Palaa ilmaisten, että pistoolien pääteasteeseen on kytketty virta. Palaa vian ilmaisemiseksi. HUOMAA: Vikatilanteen ilmetessä pistoolien pääteaste ei toimi. Katso jaksoa Vianetsintä. Palaa seuraavien tilanteiden ilmaisemiseksi: pistoolin oikosulku, pistoolin katkos, pistoolin terminen vika. HUOMAA: Hälytystilanteen ilmetessä pistoolien pääteaste jatkaa toimintaansa. Nordson Corporation kuitenkin suosittelee vian syyn määrittämistä ja korjaamista heti kun se on käytännössä mahdollista. Katso jaksoa Vianetsintä. Palaa aina pistoolin aktivoituessa. Palaa painettaessa puhdistuspainiketta Nordson Corporation

30 22 LogiComm pistoolien pääteaste Ohjauspaneelin painikkeet Katso ohjauspaneelin painikkeiden sijainnit kuvasta 6. Painikkeen tyyppi Painikkeen nimi Toiminta (2) Näyttö LCD-näyttö Näyttää kunkin asetusvalikon näytön sisällön. (6) Seuraava-painike Paina tätä painiketta päästäksesi seuraavalle näytölle. (7) Edellinen-painike Paina tätä painiketta päästäksesi edelliselle näytölle. (8) Sarkainpainike (9) Alas-painike (11) Ylös-painike (10) Syöttöpainike Paina tätä painiketta siirtyäksesi seuraavaan kenttään valikkonäytöllä. Painamalla voit muuttaa arvoa tai tehdä valinnan: pistoolin sykäystoiminto On/Off pistoolin salliminen/estäminen pistoolin puhdistus/huuhtelu liipaisukennon napaisuus pistoolityypin valinta numeerisen arvon osoittaminen: - Pistevana asetukset - Pistoolin parametri asetukset Paina tätä painiketta päästäksesi valikkoon katsomaan tai ohjelmoimaan parametrit. Paina tätä painiketta uudelleen poistuaksesi valikosta. (13) Puhdistuspainike Paina tätä painiketta yksittäisen pistoolin puhdistamiseksi Nordson Corporation

31 LogiComm pistoolien pääteaste 23 Asennus Laitteiston ja tuotantolinjan konfigurointi voi vaatia tässä esitettyjen kiinnitysvaihtoehtojen muuttamista. Käytettävästä kiinnitysmenetelmästä riippumatta katso kappaletta Kiinnitysohjeet. Pura pistoolien pääteaste pakkauksesta 1. Pura pistoolien pääteaste varovasti pakkauksestaan. Noudata varovaisuutta, jotta vältät laitevauriot purkaessasi pakkausta. 2. Tarkasta, ettei kuljetuksen aikana ole syntynyt vaurioita. Ilmoita kaikista vaurioista heti Nordsonin edustajalle. 3. Varmista, että tarvikepakkaus on mukana kuljetuslaatikossa. Tarvikepakkaus Varmista, että tarvikepakkaus sisältää seuraavat nimikkeet. LogiComm pistoolien pääteasteen käyttöohje LogiComm pistoolien pääteasteen käsikirja (CD-muodossa) Asennustarvikkeet Varasulakkeet Syöttöliitäntä ja läpivientiliittimet (riviliitinversio) Virtakaapelit (versio ulkoisilla liittimillä) Kiinnitysohjeet Aseta pistoolien pääteaste mahdollisimman lähelle emokonetta tai tuotantolinjaa. Valitse paikka, jossa ohjauspaneeli on käsiteltävissä ohjelmointia varten. Kiinnitä pistoolien pääteaste pystyyn seinälle tai pylvääseen, jotta jäähdytysripojen kautta haihtuu mahdollisimman paljon lämpöä. Varmista, että asennuspaikassa on riittävästi tilaa pistoolien pääteasteen sivuilla, alla ja takana, jotta ulkoisiin liittimiin ja niihin tuleviin kaapeleihin päästään helposti käsiksi. HUOMAA: Jotta ilmankierto on esteetön, suosittelemme vähintään 50 mm vapaan tilan jättämistä pistoolien pääteasteen ylä- ja alapuolelle. Kiinnitä pistoolien pääteaste vakaaseen tukipintaan (esim. seinään tai pylvääseen) ulkoisten värähtelyjen estämiseksi Nordson Corporation

32 24 LogiComm pistoolien pääteaste Pistoolien pääteasteen mitat Käytä pistoolien pääteasteen kiinnitykseen seuraavia mittoja. HUOMAA: Molempien pääteasteen versioiden mitat ovat samat. Kuva 7 Asennusmitat (kuvassa pistoolien pääteaste ulkoisilla liittimillä) 2008 Nordson Corporation

33 LogiComm pistoolien pääteaste 25 Kaapelointitila Seuraavista kuvista käyvät ilmi minimietäisyydet, jotka on jätettävä ulkoisten liittimien ja I/O-kaapelien kytkemiseksi pistoolien pääteasteeseen. Versio ulkoisilla liittimillä Kuva 8 Kaapelointitila ulkoisilla liittimillä varustetussa versiossa Riviliitinversio Kuva 9 Kaapelointitila riviliitinversiossa 2008 Nordson Corporation

34 26 LogiComm pistoolien pääteaste Kiinnitä pistoolien pääteaste Katso pistoolien pääteasteen kiinnitysperiaate kuvasta Työnnä kaksi pulttia alakiinnitysreikiin. Kiristä pultteja sen verran, että ne kantavat pistoolien pääteasteen painon. 2. Aseta pistoolien pääteaste siten, että kiinnityslovet ovat luotettavasti alakiinnityspulttien varassa. Kuva 10 Pistoolien pääteasteen kiinnitys 1. Kuusiokolopultit 3. Kiinnityslovet 2. Kiinnitysreiät 3. Kierrä ylemmät pultit pistoolien pääteasteen kiinnitysreikien läpi yläreikiin. 4. Kiristä kaikki neljä pulttia Nordson Corporation

35 LogiComm pistoolien pääteaste 27 Kytke pistoolien pääteaste VAROITUS: Vakavan loukkaantumisen tai kuoleman vaara. Kelan lähtöliittimessä on korkea jännite. Vain ammattitaitoinen henkilökunta saa tehdä sähkökytkennät. Noudata sähköturvallisuusohjeita ja kaikkia korkeajännitemerkintöjä. Seuraavassa kuvataan kaksi liitäntätapaa, koska liittimien paikat ovat erilaiset eri versioissa: Pistoolien pääteaste ulkoisilla liittimillä Pistoolien pääteaste sisäisellä riviliittimellä Katso suositeltavat kaapelit jaksosta Osat. Liipaisuliitäntä Liipaisukortti hyväksyy laajan jännitealueen eikä tunnista johdotuksen napaisuutta. Tulot liipaisujen tulo/lähtö (I/O) kortille ovat täysin kelluvia, eli niistä ei ole yhteyttä pistoolien pääteasteen com-potentiaaliin tai runkoon. Jokainen liipaisutulo on erillinen kolmesta muusta liipaisutulosta. Tämä merkitsee, että eri liipaisutuloja voidaan ohjata eri lähteistä. Koska kaikki lähdöt ovat toisistaan erillisiä, tulot voidaan kytkeä vapaasti joko virta-antotai virtaottolähtöihin. HUOMAA: Liipaisun I/O-korttia on kehitetty edellisistä versioista (P/N ja ). Liittimien nastajärjestys tässä parannetussa kortissa ei ole yhteensopiva aiemman nastajärjestyksen kanssa. Johdotukseen tarvitaan vain pieniä muutoksia vaihdettaessa pistoolien pääteasteen vanhempi versio uuteen tai liipaisun I/O-kortti tähän parannettuun versioon. Katso lisätietoja kappaleesta Liipaisuliitäntä muiden kuvionohjainten, PLC:iden ja PLS:ien yhteydessä Liitteessä C Nordson Corporation

36 28 LogiComm pistoolien pääteaste Tietoja tuloista VAROITUS: Määritelty käyttöjännitealue on V DC. Yli 35 V jännite voi aiheuttaa vaurioita; toimintaan voi riittää niinkin matala jännite kuin 4 V DC. Kaksi signaalitulonastaa eivät tunnista jännitteen napaisuutta. Tuloliitäntä vaatii virran kulkua ja ottaa noin 8,3 ma (maks.). Se voi kuitenkin toimia jo 2 ma virralla. Vuoto tai epätasaiset virrat voivat aiheuttaa ongelmia. Tällaisia virtoja voi ilmetä viallisten komponenttien tai huonojen kytkimien takia. Tyypillinen oire on, että tulot pysyvät aktivoituina kaiken aikaa. Jos tätä ongelmaa epäillään, tee toinen seuraavista: Mittaa virta kytkemällä digitaalinen yleismittari (DMM) sarjaan tulon kanssa. tai Mittaa jännite 100 ohmin vastuksen yli, joka on kytketty sarjaan tulon kanssa; mitattu virta on tällöin (ma) 10 x V. Vältä liipaisutulojen kytkemistä rinnan muun ohjauspiirin kanssa VAROITUS: Älä yritä ohjata pistoolien pääteasteen liipaisutuloa ja muita tuloja rinnan samasta lähdöstä. Eri laitteiden tulopiirit eivät välttämättä ole yhteensopivia. Saman lähdön käyttäminen ohjaamaan rinnakkaisia piirejä voi estää toiminnan tai muuttaa sen epäluotettavaksi. Vältä mekaanisten releiden käyttöä Mekaanisia releitä EI suositella seuraavista syistä: Mekaanisilla releillä ilmenee kytkentäpomppimista. Pistoolien pääteaste on riittävän nopea reagoimaan kytkentäpomppuihin ja suorittaa useita kytkentöjä releen avautuessa ja sulkeutuessa. Tämä voi johtaa heikkolaatuiseen kuvioon. Mekaanisten releiden kytkentäikä on rajallinen ja ne kuluvat. HUOMAA: Ainoa tilanne, missä mekaanisten releiden käyttö on perusteltavissa, ovat erittäin hitaat ja ei-kriittiset sovellukset. Tällöinkin releen rajallinen käyttöikä voi aiheuttaa luotettavuusongelmia. Jos muita releitä tai liipaisuliitäntäominaisuuksia tarvitaan, tulee käyttää puolijohdereleitä (SSR) Nordson Corporation

37 LogiComm pistoolien pääteaste 29 Pistoolien pääteaste ulkoisilla liittimillä Kaikki pistoolien pääteasteen liitännät ovat ulkoisia. Kuva 11 Pistoolien pääteaste ulkoisine liittimineen Taulukko 3 Ulkoisten liittimien sijainnit johdotusta varten Ulkoinen liitin Tyyppi Liitettävä laite 1. Liipaisutulo (4) 5-napainen naarasliitin 2. Hälytyslähtö (1) 3-napainen naarasliitin 3. Pistoolin lähtöliitin (4 ja/tai 8) 4. Virran tuloliitäntä kytkimellä 4-napainen naarasliitin IEC 60320, 3-napainen liitin (100V 240V, Hz, 3 A [maksimi]) Kytkee NPN- tai PNP-lähdöt kuvionohjaimesta, PLC-laitteesta tai muusta liipaisulähteestä. HUOMAA: Jos liipaisu I/O kortti on päivitetty, katso lisätietoja Liitteestä C. Kytkee PLC:n tulon tai ilmaisulaitteen, kuten merkkivalon tai akustisen varoituslaitteen. Kytkee sähkötoimiset pistoolit. Kytketään maadoitettuun sähköpistorasiaan. Kytkin kytkee pistoolien pääteasteen päälle tai pois Nordson Corporation
