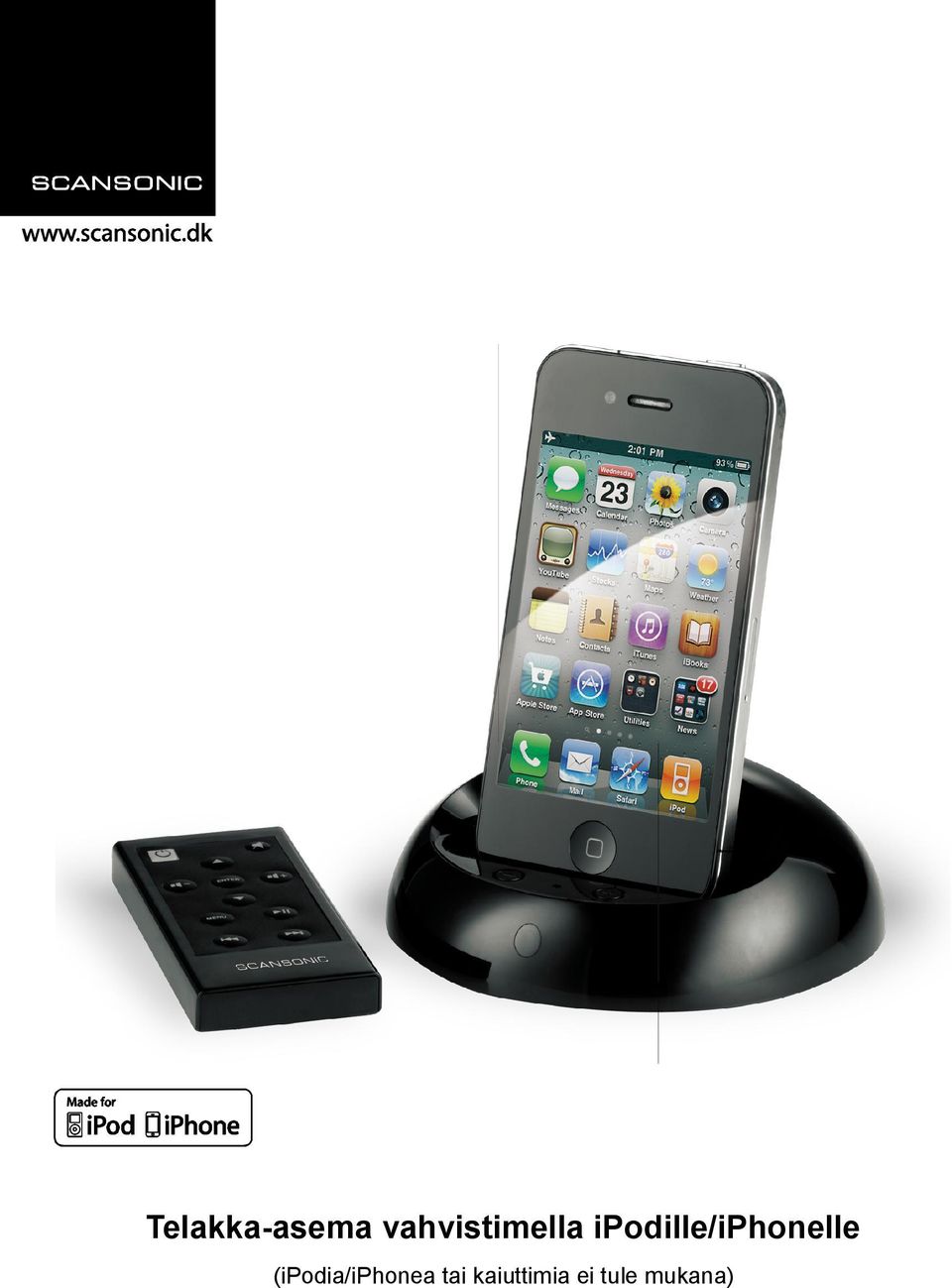

1 Telakka-asema vahvistimella ipodille/iphonelle

2 D2 Käyttöohje Telakka-asema vahvistimella ipodille/iphonelle

3 VAROITUS: Välttääksesi sähköiskun, älä käytä tätä (polarisoitua) pistoketta jatkojohdon, pistorasian tai muun virtalähteen kanssa, elleivät pistokkeen sauvat mene kunnolla pistorasiaan. VAROITUS: PIENENTÄÄKSESI SÄHKÖISKUN VAARAA, ÄLÄ ALTISTA TÄTÄ LAITETTA SATEELLE TAI KOSTEUDELLE. Tasasivuisen kolmion sisällä oleva huutomerkki on varoitus käyttäjälle, että laitteen mukana toimitettavassa ohjeessa on tärkeitä käyttö- ja ylläpito-ohjeita (huolto-ohjeita). TÄRKEITÄ TURVALLISUUSOHJEITA 1. Lue nämä ohjeet. 2. Säilytä nämä ohjeet. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia ohjeita. 5. Laitetta ei saa altistaa roiskeille tai valuvalle vedellä, eikä laitteen päälle saa asettaa vedellä täytettyjä esineitä, kuten kukkamaljakoita. 6. Puhdista vain puhtaalla kankaalla. 7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti. Laitetta ei saa sijoittaa sängylle, sohvalle, peitolle tai vastaavalle pinnalle, joka saattaa peittää ilmanvaihtoreiät. Laitetta ei saa sijoittaa suljettuun tilaan, kuten suljettuun kirjahyllyyn tai kaappiin, joka voi estää ilmavirtauksen ilmanvaihtoaukkojen kautta. Ilmanvaihtoa ei saa estää peittämällä ilmastointiaukkoja sanomalehdillä, pöytäliinoilla, verhoilla jne. 8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista, lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet), jotka tuottavat lämpöä. 9. Paljaita tulen lähteitä, kuten sytytettyjä kynttilöitä ei saa asettaa laitteen päälle. 10. Turvallisuussyistä älä yritä muuttaa polarisoitua tai maadoitettua pistoketta. Polarisoiduissa pistokkeissa on kaksi tappia, joista toinen on paksumpi. Maadoitustyyppisessä pistokkeessa on kaksi tappia ja kolmas maadoitustappi. Leveä tappi tai kolmas tappi ovat turvallisuuden vuoksi. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia vanhanmallisen tilalle. 11. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin pistokkeiden kohdalta esineiden alle tai niitä vasten. 12. Älä aseta paikkaan, jossa virtapistoke ei ole helposti käsillä. Virtapistokkeen irrottaminen on ainiut tapa poistaa laitteen virta kokonaan ja sen pitää olla käytettävissä kaikkina aikoina. 13. Virtalähde - käytä vain käyttöohjeissa määriteltyjä tai laitteeseen merkittyjä virransyöttölaitteita. Jos laitteen kanssa käytetään erillistä virtalähdettä, älä korjaa sitä muulla virtalähteellä - käytä vain valmistajan tarjoamia virtalähteitä. 14. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi, laite kannattaa irrottaa verkkojännitteestä. 15. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Laite täytyy huoltaa, jos se on vahingoittunut jollakin tavalla, kuten virtajohto tai pistoke on vahingoittunut, laitteeseen on joutunut nestettä tai sen päälle on pudonnut jotain, laite on altistunut sateelle tai kosteudelle, se ei toimi kunnolla tai se on pudonnut. Huoltoa varten ota yhteyttä valtuutettuun huoltoon, palauta se myyjälle tai lähetä sähköpostia osoitteeseen 16. Tuotteissa, joissa on paristot, noudata ohjeista paristojen asianmukaisesta hävittämisestä. 17. Käytä vain valmistajan hyväksymiä lisälaitteita. Eurooppalaisten CE-säädösten mukainen. Laitteen vahvistetaan noudattavan standardia EN55013 koskien radiotaajuuspäästöjä sekä immuniteettiä koskevaa standardia EN55020.

Tasasivuisen kolmion sisällä oleva huutomerkki on varoitus käyttäjälle, että laitteen mukana toimitettavassa ohjeessa on tärkeitä käyttö- ja ylläpito-ohjeita (huolto-ohjeita).

4 Käyttö Päälaitteen käyttö: 1. Päälaitteen virta menee päälle automaattisesti kun virta on kytketty 2. Vol -/+: Äänenvoimakkuuden säätö. Vihreä LED-valo välkkyy kerran kullekin toiminnolle, kunnes äänenvoimakkuus on MIN/MAX. 3. ipod-tila valittuna, kun ipod on kytkettynä, ja Aux-in tila valittuna, kun ipod poistetaan. Painikkeet 1. Vol + 2. Vol 3. Kaukosäätimen anturi 4. LED-ilmaisin 5. ipod-telakka napainen ipod-telakka. 7. AUX-TULOLIITIN 8. Oikean kanavan lähtö 9. Vasemman kanavan lähtö V / 2.5A DC tuloliitin

ipod-tila valittuna, kun ipod on kytkettynä, ja Aux-in tila valittuna, kun ipod poistetaan. Painikkeet 1. Vol + 2. Vol 3.

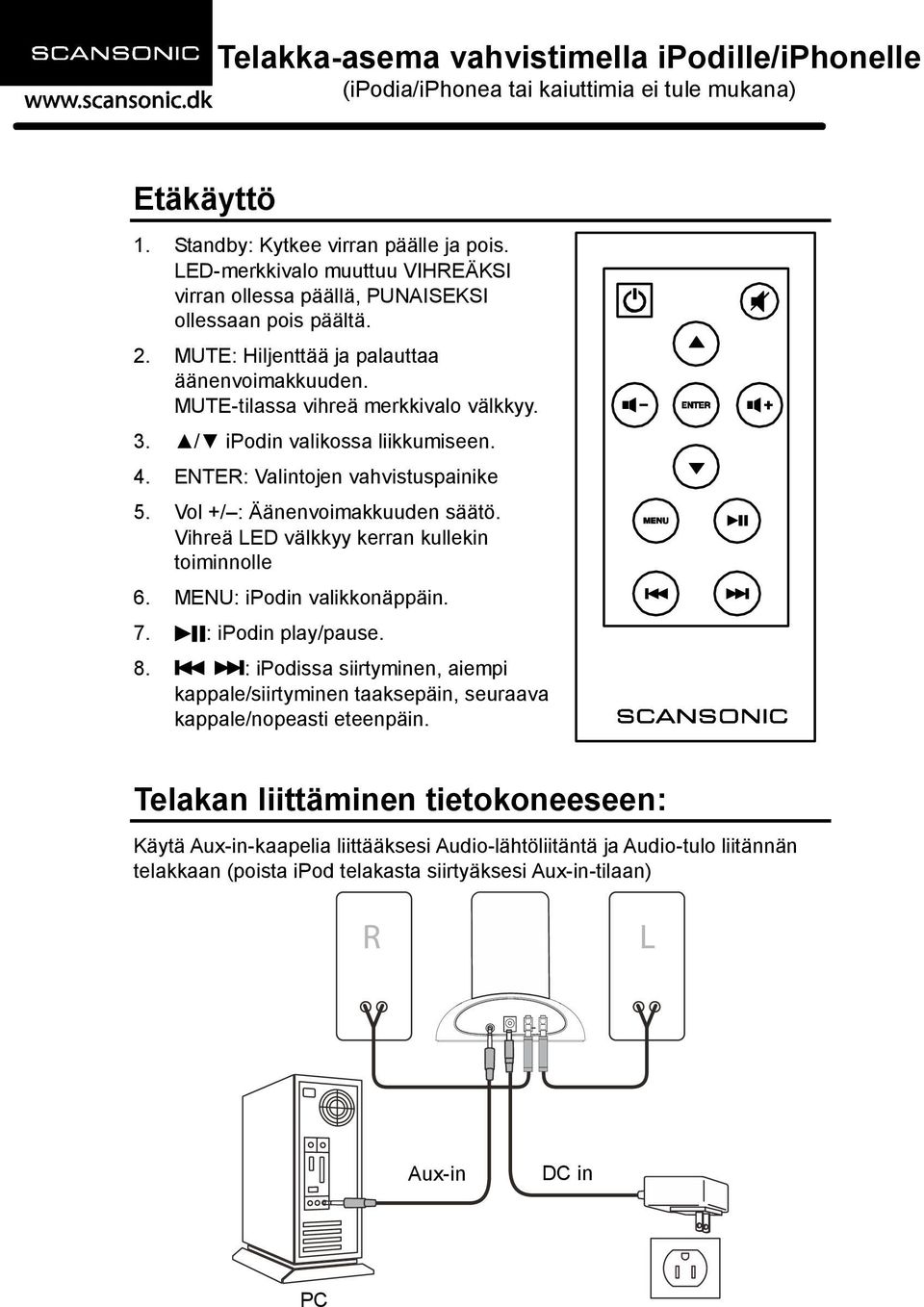

5 Etäkäyttö 1. Standby: Kytkee virran päälle ja pois. LED-merkkivalo muuttuu VIHREÄKSI virran ollessa päällä, PUNAISEKSI ollessaan pois päältä. 2. MUTE: Hiljenttää ja palauttaa äänenvoimakkuuden. MUTE-tilassa vihreä merkkivalo välkkyy. 3. / ipodin valikossa liikkumiseen. 4. ENTER: Valintojen vahvistuspainike 5. Vol +/ : Äänenvoimakkuuden säätö. Vihreä LED välkkyy kerran kullekin toiminnolle 6. MENU: ipodin valikkonäppäin. 7. : ipodin play/pause. 8. : ipodissa siirtyminen, aiempi kappale/siirtyminen taaksepäin, seuraava kappale/nopeasti eteenpäin. Telakan liittäminen tietokoneeseen: Käytä Aux-in-kaapelia liittääksesi Audio-lähtöliitäntä ja Audio-tulo liitännän telakkaan (poista ipod telakasta siirtyäksesi Aux-in-tilaan) Aux-in DC in PC

Vol +/ : Äänenvoimakkuuden säätö. Vihreä LED välkkyy kerran kullekin toiminnolle 6. MENU: ipodin valikkonäppäin. 7. : ipodin play/pause. 8.

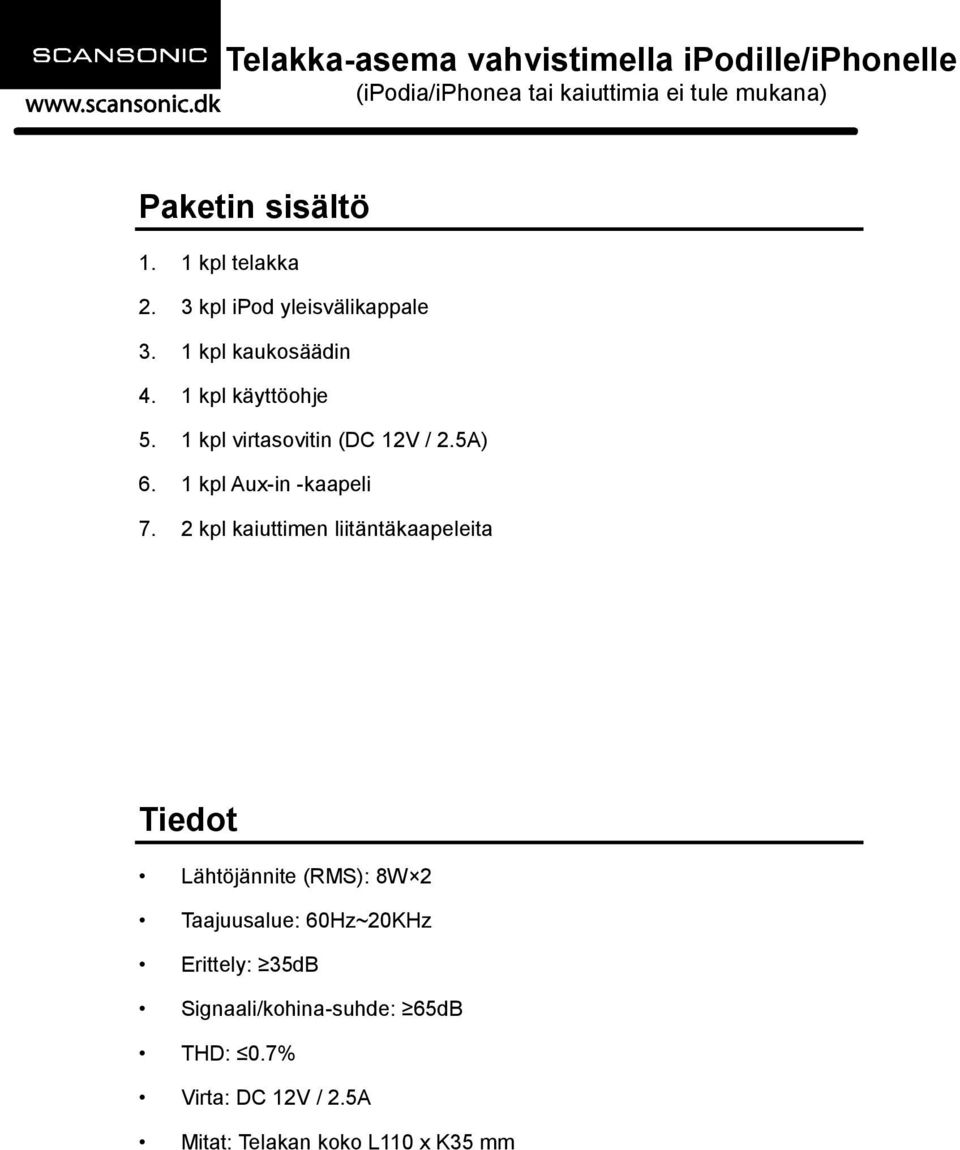

6 Paketin sisältö 1. 1 kpl telakka 2. 3 kpl ipod yleisvälikappale 3. 1 kpl kaukosäädin 4. 1 kpl käyttöohje 5. 1 kpl virtasovitin (DC 12V / 2.5A) 6. 1 kpl Aux-in -kaapeli 7. 2 kpl kaiuttimen liitäntäkaapeleita Tiedot Lähtöjännite (RMS): 8W 2 Taajuusalue: 60Hz~20KHz Erittely: 35dB Signaali/kohina-suhde: 65dB THD: 0.7% Virta: DC 12V / 2.5A Mitat: Telakan koko L110 x K35 mm

2 kpl kaiuttimen liitäntäkaapeleita Tiedot Lähtöjännite (RMS): 8W 2 Taajuusalue: 60Hz~20KHz
