1 Laajennusmoduuli EM 111 Typ E20/F20/Jxx FIN Asennus- ja käyttöohje

2 1. Symbolien selitykset 2. Sisällysluettelo Ohje 1. Symbolien selitykset Sisällysluettelo Yleisiä turvallisuusohjeita Yleiskuva tuotteista Varo! Henkilövahinkojen vaara! Tässä on tärkeitä turvallisuusohjeita, joita on ehdottomasti noudatettava henkilövahinkojen estämiseksi! Huomio! Ainevahinkojen vaara! Tässä on tärkeitä turvallisuusohjeita, joita on ehdottomasti noudatettava ainevahinkojen estämiseksi! Ohje / Vinkki 5. Asennus Laajennusmoduulin asennus Laajennusmoduulin kaapelointi Ohjelmointi Moduulin toiminnot Control x.plus -ohjauslaitteen laajennetut tasot Tarkistus i Viite 2 Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235)

3 3. Yleisiä turvallisuusohjeita Lue ehdottomasti! Kohderyhmä Ainoastaan pätevä ja koulutettu ammattihenkilökunta saa asentaa ja käyttöönottaa tämän tuotteen. Tämän käyttöohjeen mukaiseen pätevään ja koulutettuun ammattihenkilökuntaan kuuluvat henkilöt - joilla on tietoa yleisistä ja erityisistä turvallisuutta ja onnettomuuksien ehkäisyä koskevista määräyksistä, - jotka tuntevat yksiselitteiset sähkötekniset määräykset, - joilla on koulutus asianmukaisten turvavarusteiden käytössä ja hoidossa, - joita opastetaan ja valvotaan riittävästi sähköalan ammattilaisten toimesta, - jotka pystyvät tunnistamaan sähkön mahdollisesti aiheuttamat vaarat, - jotka tuntevat standardin EN määräykset (asennusta ja käyttöä koskevat vaatimukset). Takuu Tätä ohjetta on noudatettava, jotta tuotteen toimintaa ja turvallisuutta koskeva takuu on voimassa. Varoitusten noudattamatta jättäminen voi aiheuttaa loukkaantumisia ja ainevahinkoja. Valmistaja ei vastaa vaurioista, jotka aiheutuvat ohjeiden noudattamatta jättämisestä. Asennusvirheiden ja laitevaurioiden välttämiseksi on ehdottomasti noudatettava asennusohjetta. Tuotetta saa käyttää vasta kyseisen asennus- ja käyttöohjeen omaksumisen jälkeen. Asennus- ja käyttöohje on annettava ovilaitteen omistajalle, jonka tulee säilyttää sitä huolellisesti. Se sisältää käyttöä, tarkistusta ja huoltoa koskevia tärkeitä ohjeita. Tuote valmistetaan valmistajan- ja yhdenmukaisuusvakuutuksessa mainittujen direktiivien ja standardien mukaan. Tuote on toimitettu tehtaalta turvallisuusteknisesti moitteettomassa kunnossa. Sähkökäyttöiset ikkunat, ovet ja portit on tarkistettava ennen ensimmäistä käyttöönottoa ja tarpeen mukaan, vähintään kuitenkin kerran vuodessa asiantuntijan toimesta. Tarkistuksista on pidettävä kirjaa. Määräysten mukainen käyttö Laajennusmoduuli on tarkoitettu Control x.plus -ohjauksen laajentamiseen. Tämän käyttöohjeen ohjeiden lisäksi on noudatettava yleisiä voimassa olevia turvallisuutta ja onnettomuuksien ehkäisyä koskevia määräyksiä. Tuotteen osalta ovat voimassa myynti- ja toimitusehtomme. Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235) 3

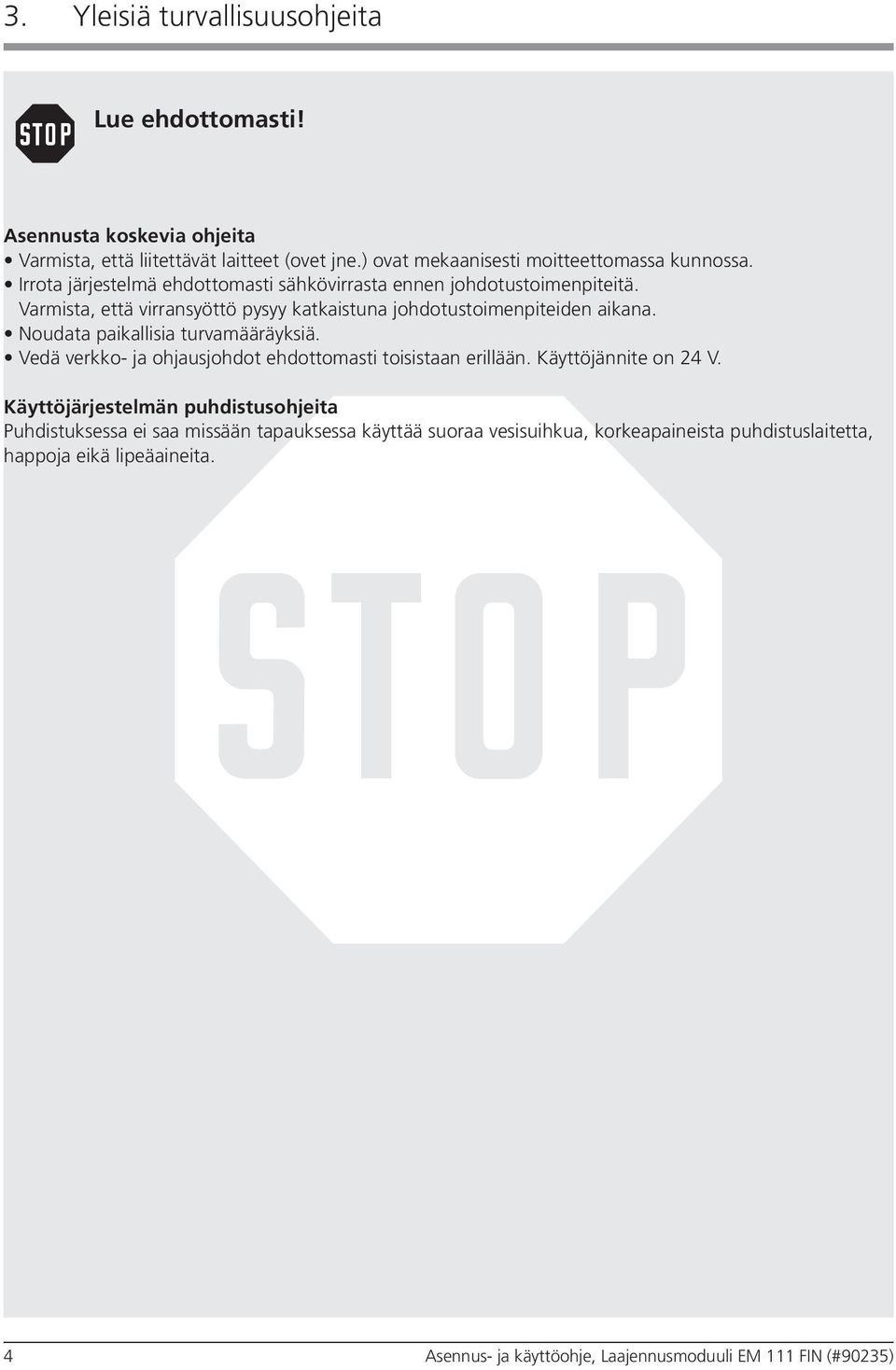

4 3. Yleisiä turvallisuusohjeita Lue ehdottomasti! Asennusta koskevia ohjeita Varmista, että liitettävät laitteet (ovet jne.) ovat mekaanisesti moitteettomassa kunnossa. Irrota järjestelmä ehdottomasti sähkövirrasta ennen johdotustoimenpiteitä. Varmista, että virransyöttö pysyy katkaistuna johdotustoimenpiteiden aikana. Noudata paikallisia turvamääräyksiä. Vedä verkko- ja ohjausjohdot ehdottomasti toisistaan erillään. Käyttöjännite on 24 V. Käyttöjärjestelmän puhdistusohjeita Puhdistuksessa ei saa missään tapauksessa käyttää suoraa vesisuihkua, korkeapaineista puhdistuslaitetta, happoja eikä lipeäaineita. 4 Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235)

5 4. Yleiskuva tuotteista 5. Asennus 5.1 Laajennusmoduulin asennus Toimituksen laajuus 5.1 / / 1 A 1 2 B 1 Laajennusmoduuli 2 Moduuliliitoksen johdinnippu Asenna laajennusmoduuli (B) laajennuskoteloon tyyppi 4 / tyyppi 5 (A). Mitat 4.1 / Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235) 5

6 5. Asennus 5.2 Laajennusmoduulin kaapelointi Yleiskuva moduuliliitännöistä Moduulien liitäntä / 1 Ohjauslaitteen ja lisämoduulin liitäntä XB41B A B XH19B / 1 XB41B D C XB59 XB41A XH19A Nimike Tyyppi / toiminto A B C D Käytön näyttö Ulostulon näyttö XH19B Ulostulon näyttö XH19A Käyttöelementti aktivoitu -näyttö XB41A Liitä Control x.plus -ohjaus liitäntään XB41A. Liitä tarvittaessa lisämoduuli liitäntään XB41B. XB59 XB41A XB41B Käyttöelementtien liitäntä Control x.plus -ohjauslaitteen liitäntä Lisämoduulin liitäntä XH19A Signaalilaitteen liitäntä XH19B Signaalilaitteen liitäntä 6 Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235)

7 5. Asennus Käyttöelementin liitäntä (XB59) / 2 M08E002 Huomio! Piirilevyn vaurioitumisen välttämiseksi on huomioitava kontaktin suurin sallittu kuormitus (maks. 230 V / 0,5 A). -XB59 B Merkkivalon liitäntä (XH19A) / 3 M08E002 -XH19A H SB SB SB SB6 L1 -HH94 92 H1 N Nimike Tyyppi / toiminto 94 SB8 SB4 Impulssikäytön painike* Käytön painike KIINNI-väliasento* Nimike HH94 Tyyppi / toiminto Rakennuksen merkkivalo SB47 Painike Master KIINNI XH19A Signaalilaitteen liitäntä SB6 AUKI-käytön painike** ** Toiminnot voidaan ohjelmoida Control x.plus -ohjauksen tasolla 8 / valikossa 6. ** Toimintoa aktiivinen ilman pitoa ei voi muuttaa tasolla 8 / valikossa 5. i Viite: Vapautetut valikot kuvataan kohdassa 6.2. Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235) 7

8 5. Asennus Merkkivalon liitäntä (XH19B) / 4 M08E002 -XH19B H L1 -HH H1 N Nimike HH94 XH19B Tyyppi / toiminto Rakennuksen merkkivalo Signaalilaitteen liitäntä 8 Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235)

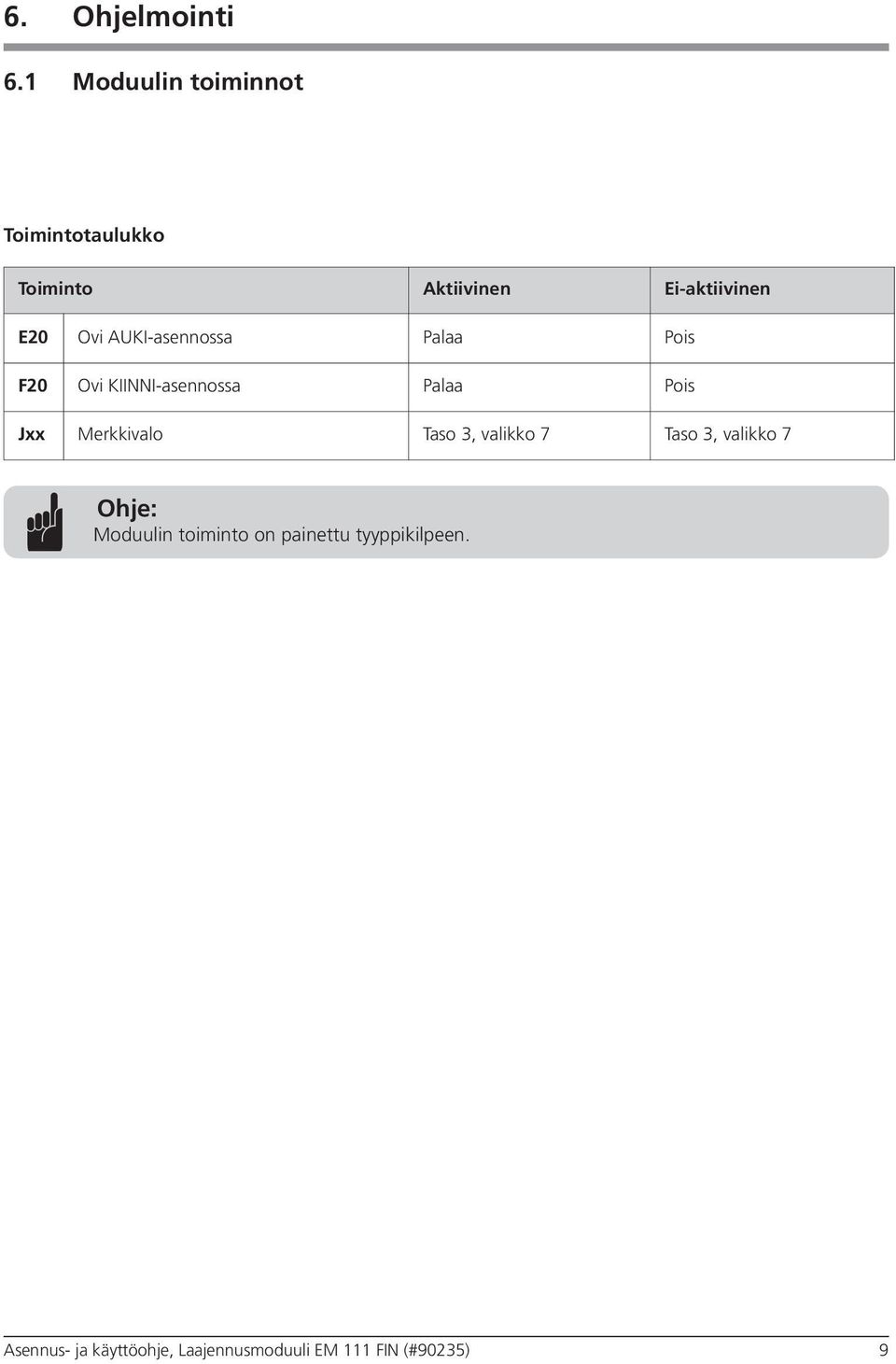

9 6. Ohjelmointi 6.1 Moduulin toiminnot Toimintotaulukko Toiminto Aktiivinen Ei-aktiivinen E20 Ovi AUKI-asennossa Palaa Pois F20 Ovi KIINNI-asennossa Palaa Pois Jxx Merkkivalo Taso 3, valikko 7 Taso 3, valikko 7 Ohje: Moduulin toiminto on painettu tyyppikilpeen. Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235) 9

10 6. Ohjelmointi 6.2 Control x.plus -ohjauslaitteen laajennetut tasot Aktivoitu moduuli johtaa seuraavien valikoiden vapauttamiseen Control x.plus -ohjauslaitteessa. Taso 4 - Radio-ohjelmointi Valikko 8: Potentiaaliton kontakti LED 7 vilkkuu hitaasti -> Paina käsilähettimen painiketta -> LED 7 vilkkuu nopeasti Ohje: Potentiaaliton kontakti radioyhteyden avulla on käytettävissä vain yhdessä moduulissa, jonka tunnus on LOX tai L1X asianomaisessa liitännässä. Taso 5 Erikoistoiminto Valikko 4: Valaistusaika (sekunteina) POIS Ohje: Valaistusaika on käytettävissä vain yhdessä moduulissa, jonka tunnus on KXX asianomaisessa liitännässä. 10 Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235)

11 Asennus- ja käyttöohje, Laajennusmoduuli EM 111 FIN (#90235) 11

12 Suomi Tekijänoikeudellisesti suojattu. Kopiointi ja jälkipaino, myös osittainen, on sallittu ainoastaan luvallamme. Pidätämme oikeudet teknisestä kehityksestä aiheutuviin muutoksiin Päivitetty: # FIN/KD M
