1 Erotinhälytin idoil-20 DOC FI-0 Pikaopas

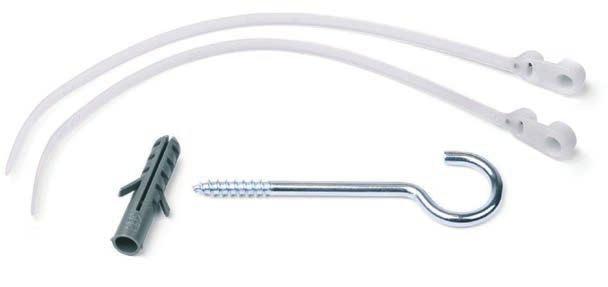

2 Toimitussisältö idoil-20 -erotinhälytin Kaapelijatkokset LCJ1-1, LCJ1-2 ja LCJ1-3

3 idoil-liq yläraja-anturi idoil-oil öljyanturi idoil-slu lieteanturi LMS-SAS5 asennustarvikkeet yhdelle anturille

4 Tärkeä huomautus Tämä pikaopas ei korvaa käyttöopasta. Se sisältää vain lyhyen katsauksen hälytinlaitteen toimintoihin. Hälytinlaitteen yksityiskohtaiset tiedot löytyvät käyttöoppaasta. Käyttöoppaan vastaava turvallisuutta käsittelevä luku on olennainen osa tätä asiakirjaa. Sen sisältämät turvallisuusohjeet pitää lukea ja ymmärtää. Yleisiä turvallisuusohjeita Vastuu suunnittelusta, asennuksesta, käyttöönotosta, käytöstä, huollosta ja purkamisesta on laitteen käyttäjällä. Vain koulutettu ammattihenkilöstö saa suorittaa kaikkien laitteiden asennuksen ja käyttöönoton. Käyttöhenkilökunnan ja laitteiden turvallisuutta ei voida taata, jos yksikköä ei käytetä sen käyttötarkoituksen mukaisesti. Käyttöä ja suunniteltua käyttötarkoitusta koskevia lakeja ja ohjeita on noudatettava. Laitteet on hyväksytty vain asianmukaiseen ja käyttötarkoituksensa mukaiseen käyttöön. Jos tätä määräystä rikotaan, kaikki valmistajan takuut mitätöityvät ja valmistajan vastuun voimassaolo päättyy. Hälytinlaitteen asennus Laitetta ei saa asentaa räjähdysvaarallisiin tiloihin. Laitetta ei saa asentaa tiloihin, joissa saattaa esiintyä syövyttäviä höyryjä. Asennuksen ja huollon aikana laitteen on oltava jännitteetön. Hälytinlaitteeseen voidaan kytkeä syöttöjännite vasta, kun anturit ja relelähdöt on asennettu ja kytketty täydellisesti ja kosketussuoja on paikallaan. Tyyppikilpeä ei saa poistaa.

5 Liittäminen antureihin räjähdysvaarallisissa tiloissa Öljyn-/bensiininerottimiin voidaan kytkeä ainoastaan räjähdysvaarallisiin tiloihin tarkoitettuja antureita. Ulkoisen laitteen kotelointiluokan on oltava sama kuin koko järjestelmän kotelointiluokan. Anturin kaapelit Anturin kaapeleita ei saa sijoittaa samoihin kaapeli- tai johtonippuihin muiden virtapiirien kaapeleiden kanssa. Vältä anturin kaapelin asentamista rinnakkain sellaisten kaapeleiden kanssa, jotka voivat aiheuttaa häiriöitä anturisignaaliin ja sitä kautta hälytystoimintoihin. Itse anturia ei saa maadoittaa. Jos jatkat anturikaapelia, noudata ATEX-määräysten väriä, laatua ja kestävyyttä koskevia määräyksiä. Käytä suojaamatonta kaapelia. Asennus luonnostaan vaarattomien piirien yhteyteen Laitteiden luonnostaan vaarattomia virtapiirejä voidaan johtaa räjähdysvaarallisiin tiloihin. Tällöin on kiinnitettävä erityistä huomiota siihen, että ne eristetään kaikista virtapiireistä, jotka eivät ole luontaisesti turvallisia. Luontaisesti turvallisten virtapiireiden asennuksessa on noudatettava sovellettavia asennusohjeita. Kun luontaisesti turvallisia kenttälaitteita liitetään niihin liittyvien laitteiden luontaisesti turvallisiin virtapiireihin, kenttälaitteen ja siihen liittyvän laitteen räjähdyssuojauksen enimmäisarvot on otettava huomioon (todistus luontaisen vaarattomasta rakenteesta). Tässä yhteydessä on noudatettava standardeja EN ja IEC

6 1 Yläraja-anturin asennus idoil-liq Anturi on normaalisti ilmassa ja se antaa hälytyksen, kun tunto-osa on nesteessä. Anturi asennetaan nesteen vakiopinnan (L) yläpuolelle sopivalle korkeudelle siten, että ylivuotohälytys saadaan kun nesteen pinta saavuttaa tunto-osan. Huomioi öljynerottimen asennusohjeet. 1 Yläraja-anturi idoil-liq A Ilma B Öljy C Vesi L Nesteen vakiopinta S Hälytyksen kytkentäpiste X Yläraja (maksimi pinnankorkeus) A Tunto-osa S Hälytyksen kytkentäpiste S A

7 2 Öljyanturin asennus idoil-oil Anturi on upotettava aina nesteeseen. Hälytys aktivoituu, kun öljykerros saavuttaa hälytyksen kytkentäpisteen S. Huomioi myös öljynerottimen asennusohjeet. 1 Öljyanturi idoil-oil A Ilma B Öljy C Vesi L Nesteen vakiopinta S Hälytyksen kytkentäpiste X Öljykerroksen suurin sallittu paksuus A S A Mittauselektrodi B Referenssielektrodi S Hälytyksen kytkentäpiste B

8 3 Lieteanturin asennus idoil-slu Anturi on upotettava aina nesteeseen. Hälytys aktivoituu kun lietekerros saavuttaa hälytyksen kytkentäpisteen (S), joka sijaitsee anturin alaosan tuntovälissä. Huomioi myös öljyenerottimen asennusohjeet. 1 Lieteanturi idoil-slu A Ilma B Öljy C Vesi D Liete L Nesteen vakiopinta S Hälytyksen kytkentäpiste X Lietekerroksen suurin sallittu korkeus S Hälytyksen kytkentäpiste S

9 4 Liitynnät Kun keskusyksikkö on asennettu, anturit ja releet kytketty ja suojalevy paikoillaan, voidaan kytkeä jännitesyöttö. 1 idoil-20 -keskusosa 2 LCJ-kaapelijatkos 3 idoil-liq -yläraja-anturi 4 idoil-oil -öljyanturi 5 idoil-slu -lieteanturi A Ilma B Öljy C Vesi D Liete

10 Anturien, releiden ja jännitesyötön kytkennät Jännitesyötön kytkentä (liittimet L1, N, PE) 2 Anturien kytkentä (liittimet 9-14) 3 Releen 1 kytkentä (liittimet 3, 4, 5), Releen 2 kytkentä (liittimet 6, 7, 8) 4 Anturikaapelin jatkaminen LCJ-kaapelijatkoksella 5 Suojalevy

11 5 Käyttöönotto Kotelon etukansi on poistettava. Varmista, että kosketussuoja (8) on oikein asennettu. Varo jännitettä! Varoitus: älä kosketa jännitteisiä osia! Ylärajahälytys-LED Tila idoil-liq Öljyanturi-LED Tila idoil-oil Lieteanturi-LED Tila idoil-slu Vika-LED Jännitesyöttö-LED Hälytyksen kuittausja testipainike 7 Syöttöjännite on päällä -merkkivalossa ja vikamerkkivalossa palaa vihreä valo. Ylhäällä olevan piirilevyn painiketta (7) voidaan nyt painaa lyhyesti. Automaattinen anturin tunnistus käynnistyy ja vikamerkkivalossa (4) vilkkuu vihreä 8 valo. Sulje kotelon etukansi ja kiinnitä se neljällä muoviruuvilla. Kun kaikki kytketyt anturit on tunnistettu, vastaavissa anturin merkkivaloissa (1), (2) ja (3) ja vikamerkkivalossa palaa vihreä valo. Jos laite antaa hälytyksen, vastaavassa anturin merkkivalossa palaa punainen valo. Vikatilanteessa vastaavassa anturin merkkivalossa vilkkuu punainen valo ja vikamerkkivalossa palaa punainen valo.

12 Labkotec Oy pidättää oikeudet muutoksiin ilman ennakkoilmoitusta. Tekniset tiedot saattavat muuttua, sillä parannamme tuotteitamme jatkuvasti. Asennuksessa tulee aina noudattaa valmistajan ohjeita. 10/2018 DOC FI-0 Labkotec Oy Myllyhaantie 6 FI PIRKKALA Puh Koivupuistontie VANTAA Puh Tiedepuisto PORI Puh Haaransuontie OULU Puh
