1 I-Shift vaihteiston pikaopas I-Shift vaihteiston D-versio (AMT-D) FH16 D16G FH / FM D13C FM D11C Pikaopas I-shift toimintoihin.

2 2 I-ROLL Rullaustoiminto (Vain polttoainetaloudellisuusohjelmisto TP-FUEC) I-Roll on rullaustoiminto, joka mahdollistaa rullaamisen ilman moottorin jarruttavaa vaikutusta ts. vaihde on rullauksen aikana vapaalla. I-Roll voidaan aktivoida, kun moottorijarrun käyttövipu ja vaihteenvalitsin ovat A-asennosa ja näytössä näkyy E+. Kun I-Roll aktivoidaan, vaihteisto kytketään vapaalle rullauksen ajaksi. Katso lisätietoja Kuljettajan käsikirjasta. I-Roll aktivoidaan eri tavoin riippuen siitä, onko tasanopeudenpidin aktivoituna vai ei. Estä vaihteen vaihtuminen automaattitilassa Ajettaessa A-asennossa, kuljettaja voi estää alasvaihdon pitämällä + -katkaisinta pohjassa. Esim. Saavuttaessa mäen harjanteelle ja kun halutaan estää turha alaspäin vaihtaminen. Kuljettaja voi estää myös I-Shiftiä vaihtamasta ylöspäin A-asennossa pitämällä -katkaisijaa pohjassa. Esimerkiksi kun tullaan alamäkeen ja halutaan pitää moottorissa enemmän kierroksia, jotta hidastinta voisi käyttää mahdollisimman tehokkaasti.

3 Smart Cruise Control Toimii, kun tasanopeudenpidin on aktivoituna. Toiminto säästää polttoainetta kytkemällä tietyissä tapauksissa lisäjarrut pois päältä. Toimi näin: Vaihteenvalitsin A-asennossa Tasanopeudenpidin aktivoituna (näytössä CC) Moottorijarru kytkettynä A-asentoon Säädetty ylinopeus moottorijarrulle vähintään 5 km/h Moottorivoimanotto ei saa olla kytkettynä Brake cruise -toiminto Kuljettaja voi säätää moottorijarrun automaattista kytkeytymistä ajonopeuden mukaan sekä asettaa alamäessä vakionopeuden, jota moottorijarru mahdollisuuksien mukaan säätelee. Tämä toiminta helpottaa kuljettajaa ajamaan tasaisemmin loivissa alamäissä. CC Katso lisätietoja Kuljettajan käsikirjasta. 11:46 AM 7658,8 km 3 volvo i-shift vaihteiston pikaopas

4 4 Raskas liikkeellelähtö, Heavy Start Engagement Toiminto aktivoidaan seuraavalla tavalla: 1) Aktivoi P/P+-ohjelma 2) Aktivoi mäkilähtöapu* 3) Siirry A-, M- tai R-asentoon ja valitse pienin vaihde 4) Irroita jarrut ja paina kaasu pohjaan *Jos autossa on mäkilähtöapu Raskaskuljetusohjelmisto (TP-HD) Sovittaa vaihteenvaihtamisstrategiat ja kytkentätoiminnot keskenään kokonaispainon ollessa korkea ( tonnia). I-Shift valitsee aina ykkösen lähtövaihteeksi, kun perävaunu on kytketty HD» E» P/P+ Kuljettaja voi käyttää E-ohjelmaa (TP-FUEC) kun yhdistelmän kokonaismassa on alle 85 tonnia. Kuljettaja painaa E/P-nappia vaihtaakseen ajo-ohjelmaa. HD-ohjelma tulee käyttöön, kun painiketta painetaan 3 sek. *Autossa AT2612D-, ATO3112D- tai ATO3512D-vaihteisto sekä napavälitteinen taka-akseli

5 Lisäohjelmat I-Shift -vaihteiston lisäohjelmat Tehostettu vaihteenvaihtaminen mkl. Kickdown (AMSO-AUT) P+ Enchanced Performance huonot tiet (AVO-ENH) Tehostettu vaihteenvaihtaminen mkl. Kickdown (AMSO-AUT) Mahdollista säätää valittu liikkeellelähtövaihde A-asennossa. Jonotila (helpottaa ajoa liikenneruuhkassa). Mahdollista säätää valittua vaihdetta manuaalisesti ajon aikana A-asennossa. Autossa on parhaan mahdollisen kiihdytyksen tuottava kickdown-toiminto. Jonossa ajo aktivoidaan näin: 1) Valitse A- tai M-asento (Ajo-ohjelma E) 2) Päästä jarrut 3) Paina kaasupoljinta 4) Päästä kaasupojin kun auto liikkuu 5) Nyt on mahdollista vaihtaa vaihdetta vaihdekepin katkaisijalla 5 volvo i-shift vaihteiston pikaopas

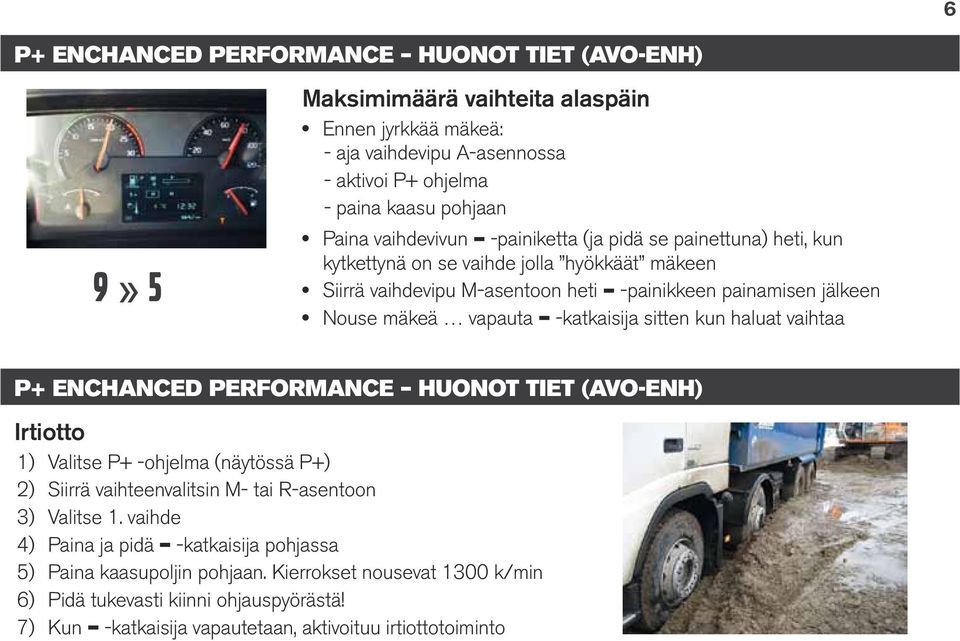

6 6 P+ Enchanced Performance huonot tiet (AVO-ENH) 9» 5 Maksimimäärä vaihteita alaspäin Ennen jyrkkää mäkeä: --aja vaihdevipu A-asennossa --aktivoi P+ ohjelma --paina kaasu pohjaan Paina vaihdevivun -painiketta (ja pidä se painettuna) heti, kun kytkettynä on se vaihde jolla hyökkäät mäkeen Siirrä vaihdevipu M-asentoon heti -painikkeen painamisen jälkeen Nouse mäkeä vapauta -katkaisija sitten kun haluat vaihtaa P+ Enchanced Performance huonot tiet (AVO-ENH) Irtiotto 1) Valitse P+ -ohjelma (näytössä P+) 2) Siirrä vaihteenvalitsin M- tai R-asentoon 3) Valitse 1. vaihde 4) Paina ja pidä -katkaisija pohjassa 5) Paina kaasupoljin pohjaan. Kierrokset nousevat 1300 k/min 6) Pidä tukevasti kiinni ohjauspyörästä! 7) Kun -katkaisija vapautetaan, aktivoituu irtiottotoiminto

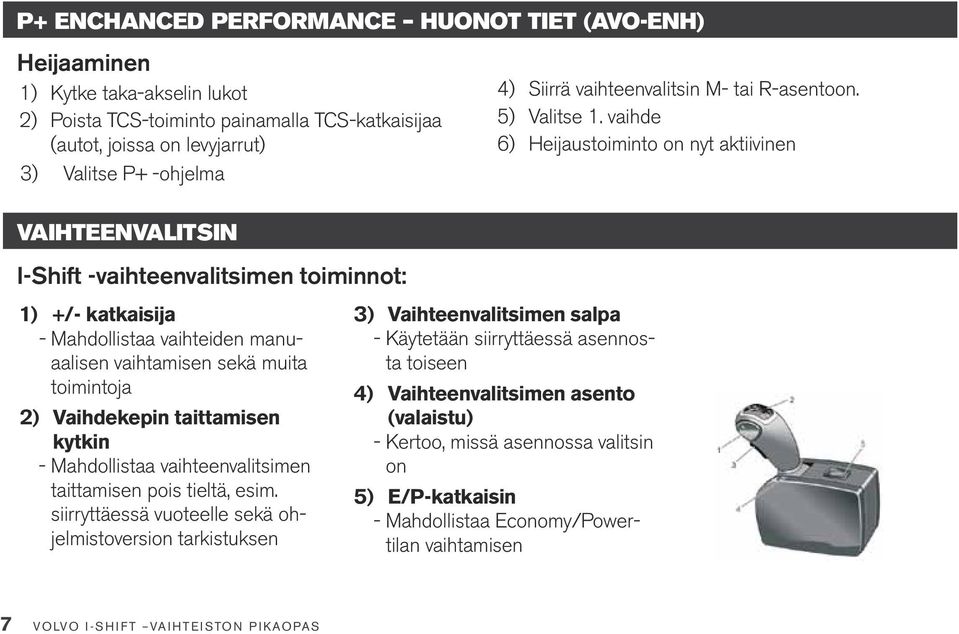

7 P+ Enchanced Performance huonot tiet (AVO-ENH) Heijaaminen 1) Kytke taka-akselin lukot 2) Poista TCS-toiminto painamalla TCS-katkaisijaa (autot, joissa on levyjarrut) 3) Valitse P+ -ohjelma Vaihteenvalitsin I-Shift -vaihteenvalitsimen toiminnot: 1) +/- katkaisija --Mahdollistaa vaihteiden manuaalisen vaihtamisen sekä muita toimintoja 2) Vaihdekepin taittamisen kytkin --Mahdollistaa vaihteenvalitsimen taittamisen pois tieltä, esim. siirryttäessä vuoteelle sekä ohjelmistoversion tarkistuksen 4) Siirrä vaihteenvalitsin M- tai R-asentoon. 5) Valitse 1. vaihde 6) Heijaustoiminto on nyt aktiivinen 3) Vaihteenvalitsimen salpa --Käytetään siirryttäessä asennosta toiseen 4) Vaihteenvalitsimen asento (valaistu) --Kertoo, missä asennossa valitsin on 5) E/P-katkaisin --Mahdollistaa Economy/Powertilan vaihtamisen 7 volvo i-shift vaihteiston pikaopas

8 8 VEB / VEB+ -jarru (lisävaruste) Kuljettaja voi säätää moottorijarrun tehoa viiksikytkimellä seuraavasti: 0 = Lisäjarru poiskytkettynä A = Automaattiasento (Suositeltava) 1 = 40 % 2 = 70 % 3 = 100 % *B = Jarruohjelma 0 A B *Ajettaessa alhaisilla nopeuksilla voi moottorijarrun tehossa olla rajoituksia. Tasauspyörästönlukko ja luistonestotoiminnot: Tasauspyörästönlukon katkaisimen toiminnot ja luistoneston poistaminen vaativissa paikossa. *Luistoneston poisto täysin ei mahdollista autoissa, joissa ohjaava teliakseli. Luistonesto lyhyt painallus = lievempi (led-palaa) luistonesto 5 s. painallus = luistonesto (led-vilkku) pois käytöstä Tasauspyörästön lukko 1) asento = pois päältä 2) asento = ristilukko 3) asento = tasauspyörästöjen lukot

9 Kuinka tarkastan autossa olevan I-Shift -ohjelmistotyypin? 1) Paina vaihteenvalitsimen päässä olevaa painiketta 2) Kun painike on painettuna, niin voit kääntää vaihteen -valitsimen eteen yli peruutusvaihdeasennon. 3) Ohjelmistoversio näkyy näytöllä: B= Perusohjelmisto (TP-BAS) DC= Jakeluohjelmisto (TP-DICON) FE= Polttoainetaloudellisuusohjelmisto (TP-FUEC) HD= Raskaskuljetusohjelmisto (TP-HD) 9 volvo i-shift vaihteiston pikaopas

10 10 23/2009 jälkeen valmistettuihin autoihin AMT-D päivitä I-shift vaihteisto BASIC VOCATIONAL FUNCTIONS, AVO-BAS Mahdollista vaihtaa Economyn ja Powerin välillä PERFORMANCE SHIFT Mahdollista säätää valittu vaihde moottorijarrun aikana GEARBOX OIL TEMPERATURE MONITOR Näyttää vaihteiston öljylämpötilan näytössä BASIC SHIFT STRATEGY I-Shift valitsee lähtövaihteen automaattisesti Kun perävaunu kytketään, niin liikkeellelähtövaihde muuttuu automaattisesti pienemmäksi Kuljettaja voi valita ykkösen lähtövaihteeksi nopeasti, jos hän painaa miinuskatkaisijaa samalla, kun vievaihdekepin A- tai M-asentoon Kysy jälleenmyyjältäsi myös vanhempiin autoihin OHJELMAPAKETIT HEAVY START ENGAGEMENT Kuljettaja aktivoi raskaan liikkeellelähdön seuraavalla tavalla: Aktivoi P/P+ -ohjelma Siirry M-asentoon Valitse lähtövaihde ykkönen (moottorista lisää vääntöä) Irrota jarrut ja paina kaasu pohjaan TP-BAS

11 ENHANCED SHIFT STRATEGY Valitsee automaattisesti pienimmän mahdollisen vaihteen parhaan mahdollisen hallittavuuden varmistamiseksi, kun ilmajousitus on käsisäätöasennossa. Ilmajousitus vaaditaan Brake mode (B) -jarruohjelma parantaa moottorijarrun suorituskykyä valitsemalla vaihteet, joilla saadaan suuri moottorin käyntinopeus. Kun auto on varustettu hidastimella, jäähdytysteho suurenee - parempi jarrutusteho LAUNCH CONTROL Automaattinen ajojarrujen aktivointi, kun ajoneuvo liikkuu valittuun vaihteeseen nähden väärään suuntaan Automaattinen ajojarrujen aktivointi ajoneuvon pysäyttämiseksi eteenajo- ja peruutusvaihteen välillä ja päinvastoin Hill Start Aid -mäkilähtöapu, joka on aktiivinen vain ylämäessä. Toimii ainoastaan EBS-MED ja EBS-HIG kanssa TP-DICON I-ROLL (vain yhdessä VEB/VEB+ kanssa) I-Roll voidaan aktivoida, jos lisäjarrun käyttövipu on asennossa A ja näytössä näkyy E+ Kun I-Roll aktivoidaan, jakovaihde asettuu vapaa-asentoon N I-Roll aktivoidaan eri tavoin riippuen siitä, onko vakionopeudensäädin aktivoituna vai ei SMART CRUISE CONTROL Toimii vain, kun vakionopeudensäädin on aktivoituna Säästää polttoainetta kytkemällä lisäjarrun pois päältä alamäen lopussa VOLVON TAPA AJAA TALOUDELLISEMMIN VOLVON TAPA AJAA TALOUDELLISEMMIN TP-FUEC HEAVY DUTY GCW CONTROL Sovittaa vaihteenvaihtamisstrategiat ja kytkentätoiminnot keskenään kokonaispainon ollessa korkea ( tonnia) I-Shift valitsee aina ykkösen lähtövaihteeksi, kun perävaunu on kytketty I-Shift -vaihteiston täytyy olla AT2612D tai ATO3112D Autossa on oltava napaperä Kuljettaja voi käyttää E-ohjelmaa (TP-FUEC), kun yhdistelmän kokonaismassa on alle 85 tonnia: Kuljettaja painaa E/P-nappia vaihtaakseen ajo-ohjelmaa HD-ohjelma aktivoituu, kun nappia painetaan 3 sek. TP-HD 11
