2 Bjönsinmäen asemakaava Selostus MASALAN KESKUSTA BJÖNSINMÄEN KAAVA-ALUE 1

3 Bjönsinmäen asemakaava Selostus TIIVISTELMÄ ASEMAKAAVA KAAVAPROSESSIN VAIHEET ASEMAKAAVAN TOTEUTTAMINEN LÄHTÖKOHDAT Selvitys suunnittelualueen oloista Alueen yleiskuvaus Luonnonympäristö Rakennettu ympäristö Suunnittelutilanne ASEMAKAAVAN SUUNNITTELUN VAIHEET Asemakaavan suunnittelun tarve Suunnittelun käynnistäminen ja sitä koskevat päätökset Osallistuminen ja yhteistyö Osalliset Vireilletulo Osallistuminen ja vuorovaikutusmenettelyt Asemakaavan tavoitteet Lähtöaineiston antamat tavoitteet Prosessin aikana syntyneet tavoitteet ASEMAKAAVAN KUVAUS Kaavan sisältö Aluevaraukset Korttelialueet Virkistysalueet Pysäköintialueet Muut alueet Kaavan vaikutukset Ympäristövaikutukset Sosiaaliset vaikutukset Kulttuuriset vaikutukset Yhdyskuntataloudelliset vaikutukset Kaavamerkinnät ja -määräykset Nimistö ASEMAKAAVAN TOTEUTUS Toteutusta ohjaavat ja havainnollistavat suunnitelmat Toteuttaminen ja ajoitus

4 Bjönsinmäen asemakaava Selostus Näkymä Tinantieltä Bjönsinmäelle noin 1970-luvulta Kaavan laatija: kaavoitusarkkitehti Annika Pousi puh osoite: Kirkkonummen kunta Kaavoitus- ja liikennejärjestelmäpalvelut PL 20, Kirkkonummi 3

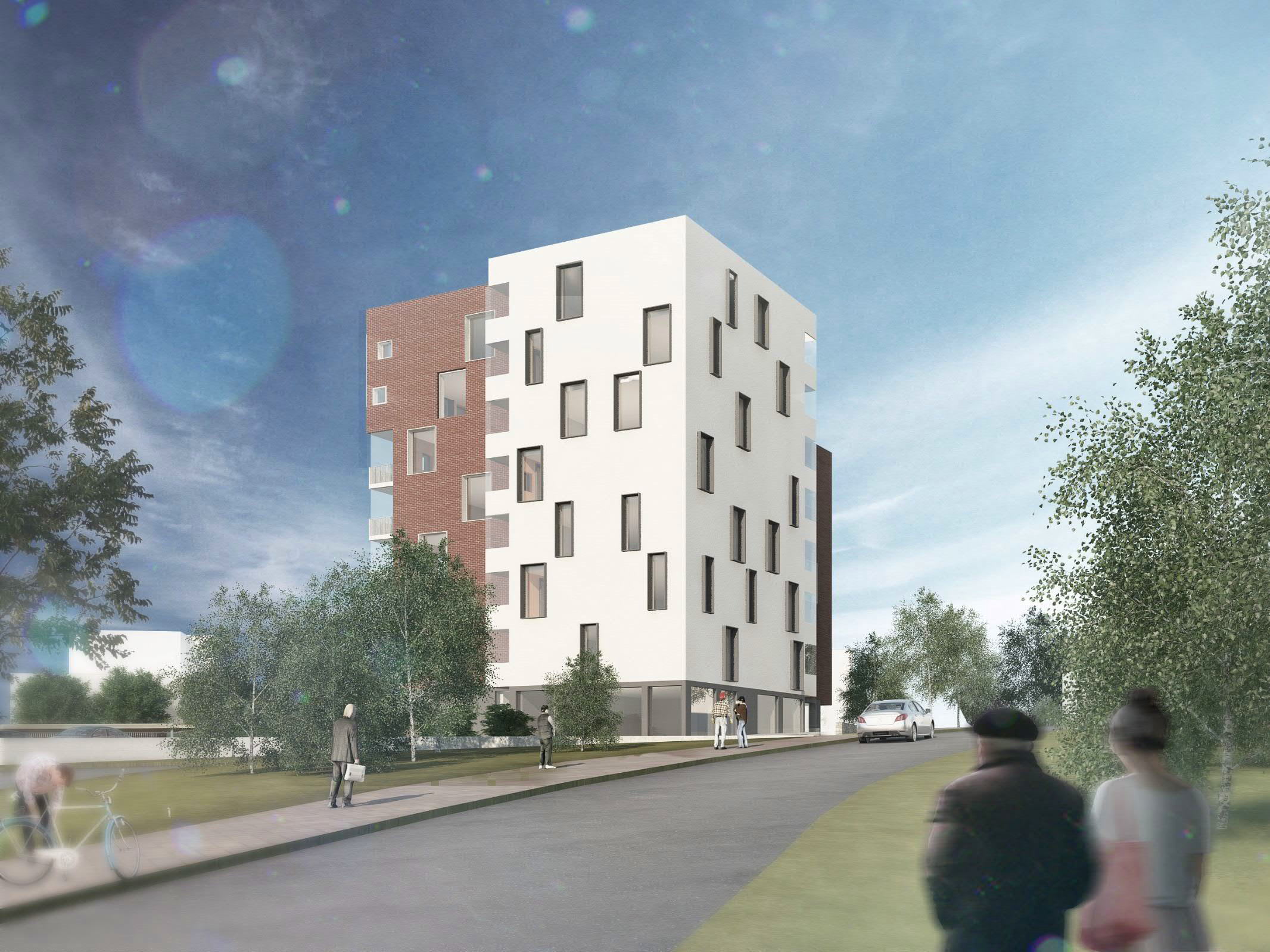

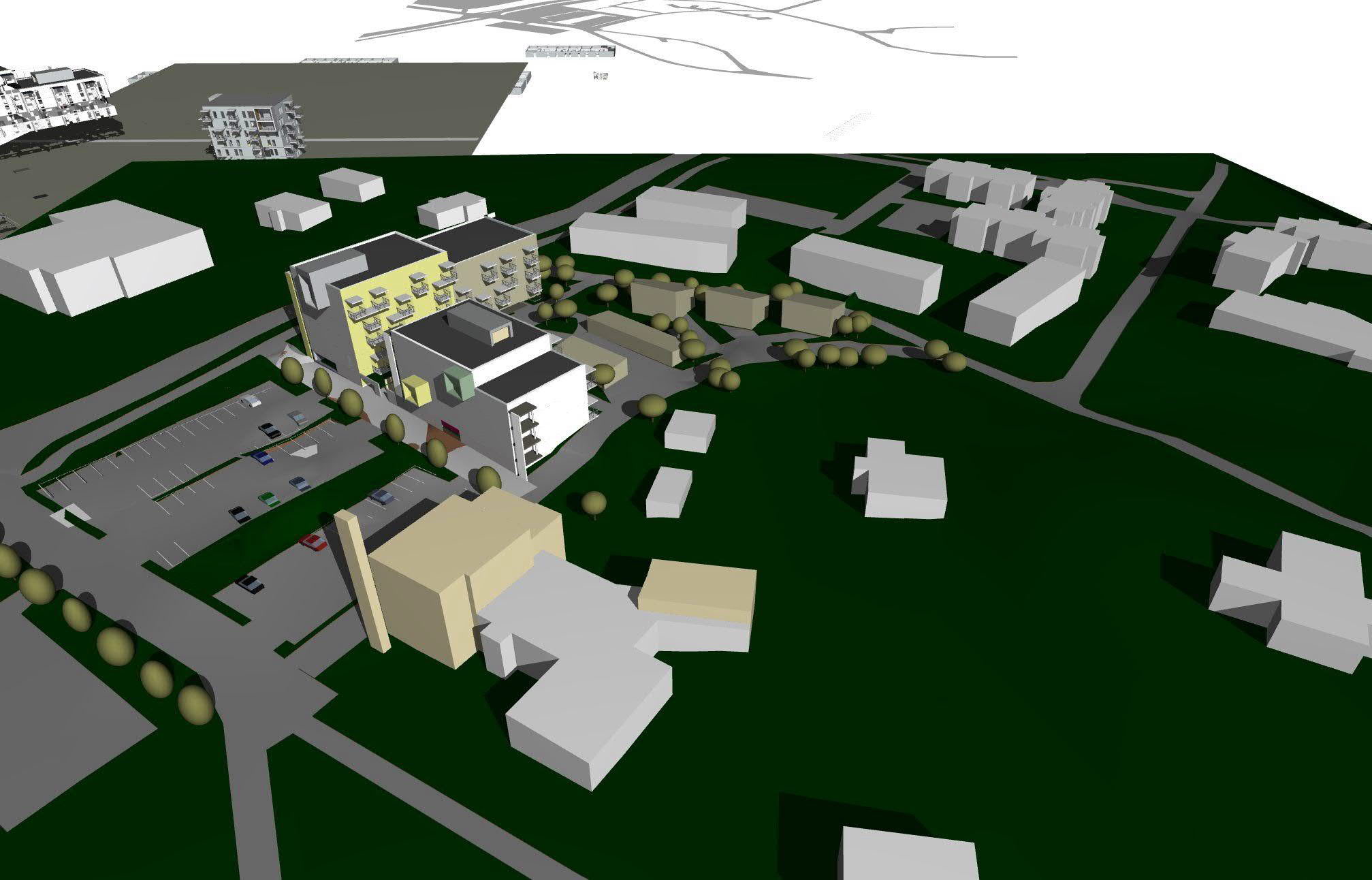

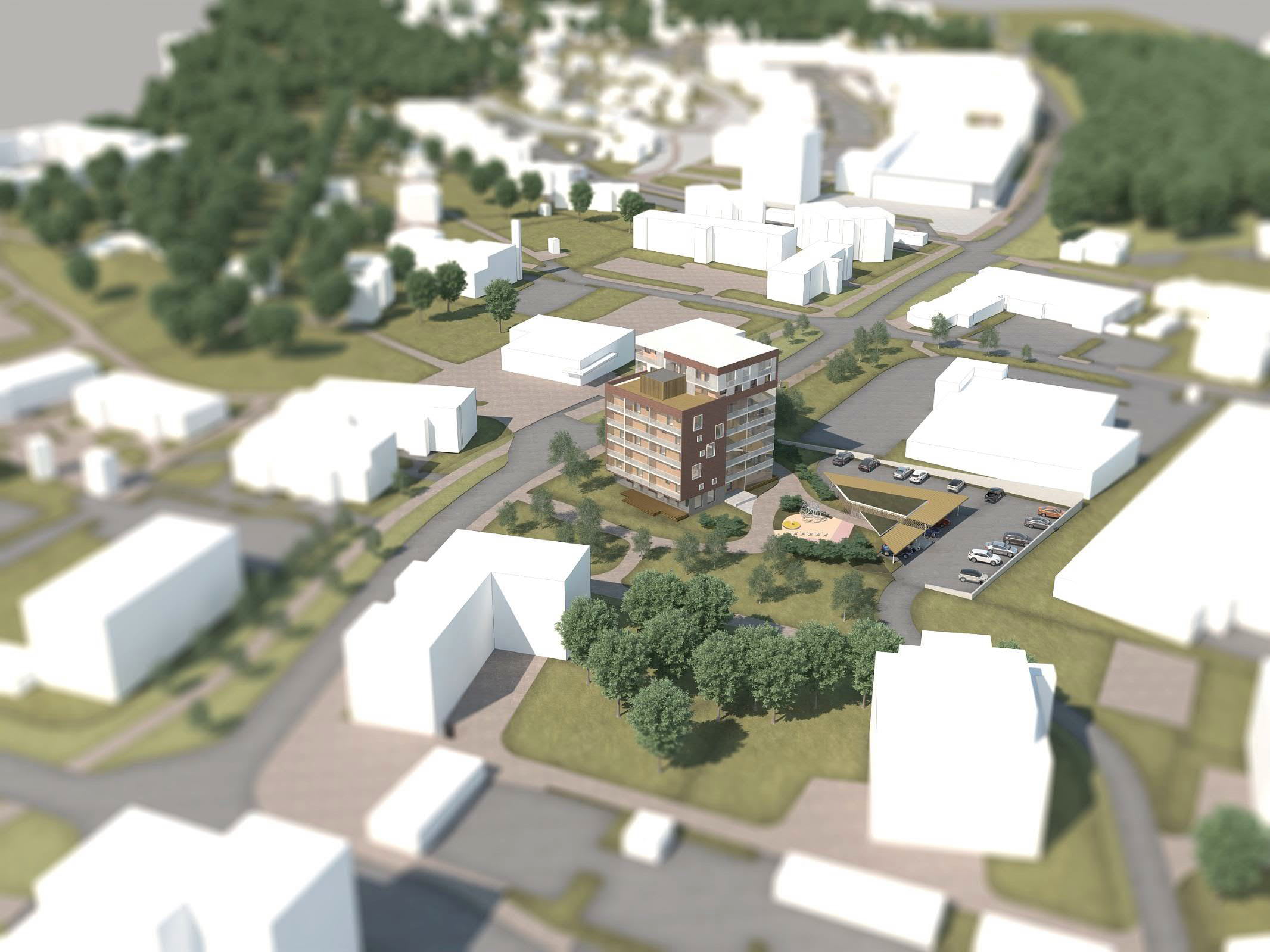

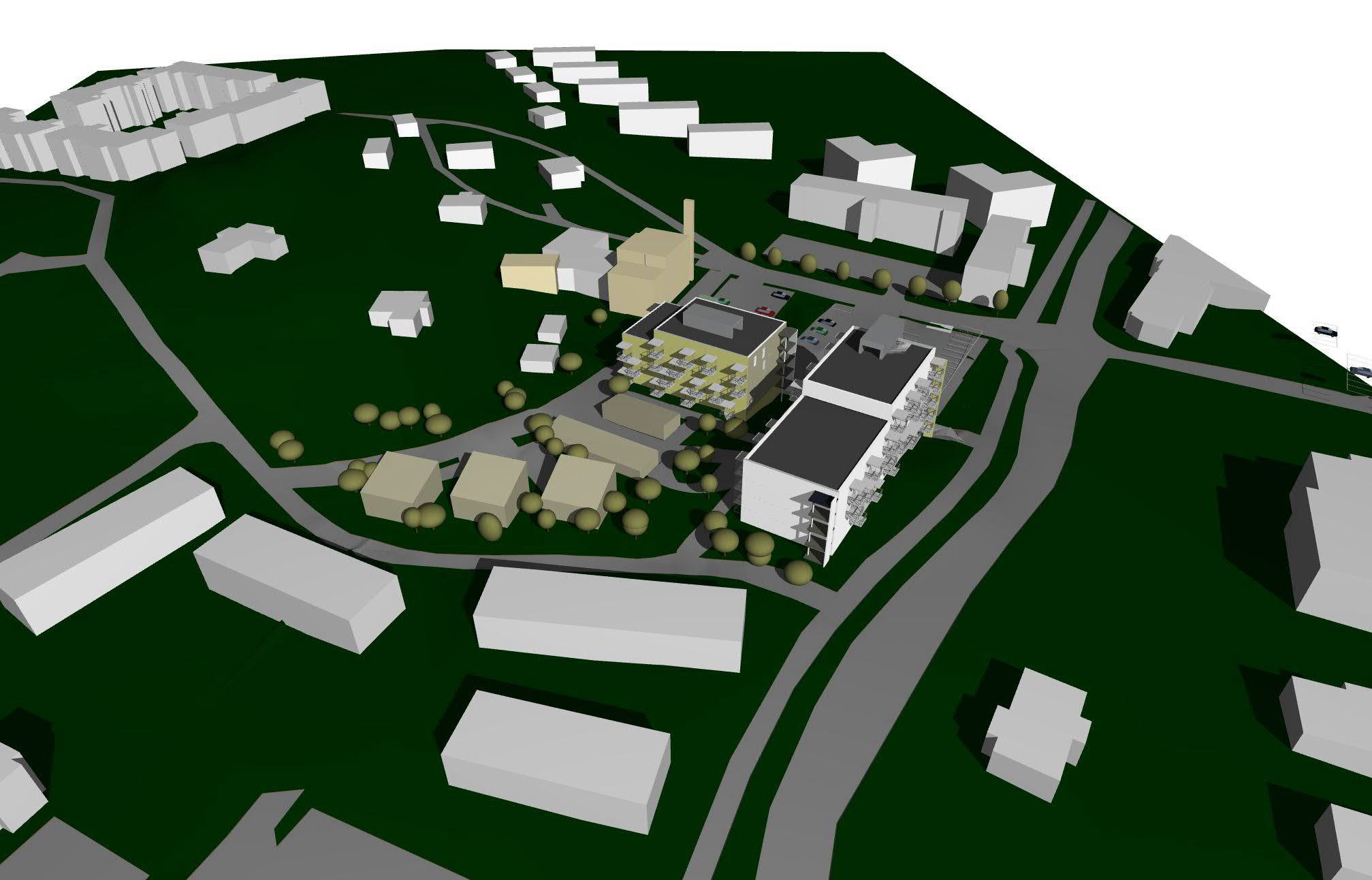

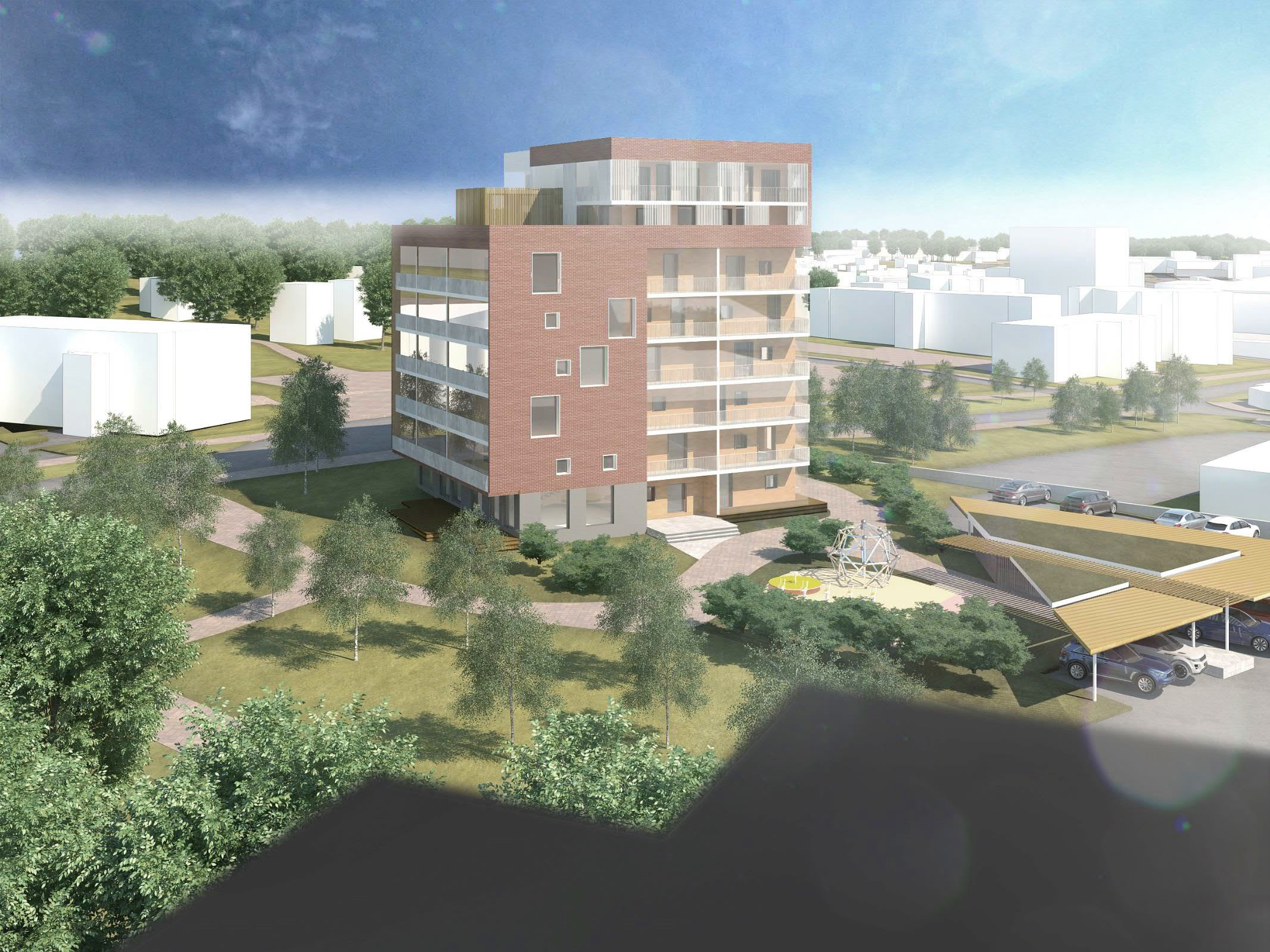

5 Bjönsinmäen asemakaava Selostus : Liite 1 Asemakaavan seurantalomake Liite 2 Ote rakennetun kulttuuriympäristön inventoinnista 2014 a) Kartta b) Kohdeluettelo Liite 3 Ote alueen ajantasa-asemakaavoista Liite 4 Pienennös kaavakartasta ja määräyksistä, piirustusnuero 3247 Liite 5 Havainnekuva, piirustusnumero 3248 Liite 6 Liite 7 Liite 8 Havainnekuvia korttelin 2030 tontin 11 toteuttamisesta laatinut Arkkitehtitoimisto Petri Rouhiainen Oy Havainnekuvia korttelin 2022 tontin 2 toteuttamisesta laatinut Optiplan Oy Maanalaiset johdot 1. Masalan keskustan hulevesiselvitys, Destia Oy, Rakennetun kulttuuriympäristön inventointi, Stadionark Oy, Kirkkonummen maankäytön kehityskuva, Pöyry Oy, Helsingin seudun kehityskuva 2050 Rajaton metropoli, MAL-neuvottelukunnan puheenvuoro, MAL 2020, Helsingin seudun maankäytön, asumisen ja liikenteen toteuttamisohjelma 2020, Helsingin kaupungin keskushallinnon julkaisu, Masalantien kehittämisselvitys 2010, Sito Oy, Lännentiet, kehityskäytäväselvitys, Länsi-Uudenmaan kunnat, Uudenmaan liitto, Strafica Oy, FCG Planeko Oy, Kirkkonummen tieverkko- ja liikenneturvallisuussuunnitelma, Tielaitos Ratavallin asemakaavan meluselvitys, Sito Oy, Kirkkonummen palveluverkkoselvitys 2025, Kirkkonummen peruskoulujen liikenneturvallisuusselvitys, Bjönsinmäki Masala, aluesuunnitelma kortteli 2022, Optiplan Oy, Bjönsinmäki Masala, aluesuunnitelma kortteli 2030, Arkkitehtitoimisto Petri Rouhiainen Oy, Kirkkonummen rakennuskulttuuri ja kulttuurimaisema (Sigbritt Backman,1992) 14. Bjönsinmäen katujen ja vesihuollon yleissuunnitelma (FCG, valmistuu keväällä 2016) 15. Masalantien yleissuunnitelman ja laatukäsikirja (FCG, valmistuu syksyllä 2016) 4

6 Bjönsinmäen asemakaava Selostus TIIVISTELMÄ Kuntakeskuksen liikealueen jälkeen kunnan asemakaavoituksen painopiste on siirtynyt Masalan keskustan kehittämiseen. Bjönsinmäen asemakaava-alue sijaitsee Masalan keskustassa erittäin keskeisellä paikalla vain muutaman sadan metrin päässä Masalan rautatieasemasta. Asemakaavan tavoitteena on keskusta-alueen kehittäminen ja täydennysrakentaminen, sekä kevyen liikenteen yhteyksien ja liikenneturvallisuuden parantaminen Masalantien yleissuunnittelun yhteydessä. Samalla pyritään turvaamaan Masalantien asema osana kulttuurihistoriallisesti merkittävää Suurta Rantatietä. Suunnittelualueella sijaitsee mm. käytöstä poistunut liikerakennus, jonka maankäyttö muuttuu. Lisäksi tutkitaan alueella sijaitsevan kaupan yksikön laajenemistarpeita ja liiketilan sijoittamista uudisrakennusten maantasokerroksiin. Alueella sijaitsevan Masalan kirkon kaupunkikuvallinen asema huomioidaan suunnittelussa. Asemakaava on tullut vireille NCC Oy:n ja yksityisten maanomistajien aloitteesta, ja kunta on solminut kaavoituksen käynnistämissopimuksen NCC Rakennus Oy:n kanssa Sopimuksen mukaan maanomistaja vastaa kustannuksellaan kaavoitustyöhön liittyvistä tutkimus- ja selvitystöistä, mutta lopullinen asemakaava laaditaan kunnan toimesta. Bjönsinmäen asemakaavahanke sisältyy Kirkkonummen kaavoitusohjelmaan , joka on hyväksytty kunnanvaltuustossa ( 77). Hankeen osallistumis- ja arviointisuunnitelma on hyväksytty yhdyskuntatekniikan lautakunnassa ( 80). Koska alustavaa suunnittelualuetta laajennettiin merkittävästi, kaavan osallistumis- ja arviointisuunnitelma tarkistettiin ja asemakaavan muutos kuulutettiin uudelleen vireille Suunnittelualue sijaitsee Masalan keskustassa vain muutaman sadan metrin päässä Masalan rautatieasemasta. Alue on kooltaan noin 5,7 ha. Se rajoittuu etelässä Vernerintiehen ja Köpaksenpolkuun ja pohjoisessa Tinankujaan sekä Tinantien pohjoispuolisiin kortteleihin. Suunnittelualue poikki lounaasta kaakkoon kulkeva Masalantie on suunnittelualueen ja koko Masalan pääväylä. Rautatie jää suunnittelualueen kaakkoispuolelle. Alueen suurimmat maanomistajat ovat Kirkkonummen kunnan lisäksi NCC Oy, YIT Oy sekä yksityiset maanomistajat. Alueella on rakennettua kerrosalaa yhteensä noin 6200 k-m 2, josta asuinkerrosalaa on noin 3300 k-m 2. Suunnittelualueen pohjoisosassa sijaitsee Masalan kirkko, jolla on merkittävä asema Masalan kaupunkikuvassa. Kirkon takana sijaitsevalla mäellä on vanhaa, osin suojeltua rakennuskantaa Furugårdin tilan alueella. Pihapiirissä on säilynyt kaksi asuinrakennusta, myöhemmin kastelualtaana käytetty tuulimyllyn pohja sekä vanhan päärakennuksen perustusten jäänteitä. Suunnittelualueen eteläosassa on muutamia rakentumassa olevia kortteleita, jotka kuuluvat Ratavallin asemakaava-alueeseen. Työpaikkoja alueella on Kirkkonummen seurakuntayhtymällä sekä alueella sijaitsevalla elintarvikekaupalla. Suunnittelualue sijaitsee Masalan palvelualueella, ja kävelyetäisyydellä sijaitsee useita kunnallisia palveluita mm. kouluja, päiväkoteja ja liikuntapalveluita. Suunnittelualueella on voimassa kolme asemakaavaa: Masalan keskustan rakennuskaavan muutos, joka on saanut lainvoiman , Masalan keskustan asemakaavan muutos, joka on hyväksytty kunnanvaltuustossa , sekä Ratavallin asemakaava, joka tullut voimaan Bjönsinmäen asemakaava sijaitsee Masalan keskustan ytimessä maankäytön kehityksen painopistealueella. Kaavan tavoiteasettelu on valtakunnallisia alueidenkäyttötavoitteiden mukainen. Asemakaava tiivistää olemassa olevaa yhdyskuntarakennetta asemanseudulla, parantaa liikenneturvallisuutta ja joukko- ja kevyen liikenteen toimintaedellytyksiä, sekä huomioi alueella sijaitsevat rakennetut kulttuuriympäristöt. Helsingin seudun kuntien ja valtion kesken ei tällä hetkellä ole voimassa olevaa MAL-sopimusta, mutta sitä koskevat neuvottelut ovat vireillä (tilanne keväällä 2016). Kaavahanke edistää kuitenkin aiemman MAL-aiesopimuksen mukaista kunnan asuinrakentamisoikeustavoitetta, joka on k-m2 vuodessa. Lisäksi Bjönsinmäen 5

7 Bjönsinmäen asemakaava Selostus asemakaava on Kirkkonummen kehityskuvan 2040 ja Helsingin seudun maankäyttösuunnitelman 2050 mukainen. Asemakaavaehdotus pohjautuu maanomistajien konsulttien laatimiin maankäyttöluonnoksiin. Korttelin 2022 maankäyttöluonnoksen on laatinut Optiplan Oy ja korttelin 2030 tontin 6 Arkkitehtitoimisto Petri Rouhiainen Oy. Asemakaavassa osoitetaan alueelle noin k-m2 lisää kerrostalorakentamiseen tarkoitettua kerrosalaa, mistä noin 2400 k-m2 on rakennettu. Ratavallin asemakaavan muutoksen alueella sijaitsevilla kortteleilla 2026 ja 2030 sijaitsee 7000 k-m2 rakentamatonta kerrosalaa. Näiden kortteleiden osalta kaavamuutos on pitkälti tekninen. AO- ja AP-kortteleille osoitetaan noin 3100 k-m2 rakennusoikeutta. Kaavaehdotuksessa muodostuu kunnan Suomelanpolun varrelle kuusi AO-tonttia, joista kolme on kunnan omistuksessa. Kirkon takana mäellä sijaitseville neljälle kunnan omistuksessa olevalle asuinrakennukselle esitetään suojelumerkintää, ja alueelle sallitaan pienimuotoista täydennysrakentamista. AK-kortteleiden osalta autopaikkamitoitus on 1 ap/80 k-m2, myymälätiloille 1 ap/40 k-m2, elintarvikkeiden myymälätilalle 1 ap/20 k-m2, AP-kortteleille 1,5 ap/asunto ja AO-kortteleille 2 ap/asunto. Korttelia 2022 sekä korttelin 2023 YK-tonttia palvelevalle LPA-alueelle on kaavamääräyksissä esitetty vaatimus säilyttää alue avoimena näkymien ja Masalan kirkon kaupunkikuvallisen aseman säilyttämiseksi. Olemassa olevan elintarvikekaupan korttelimerkintä muutetaan KL-merkinnäksi ja kaupan rakennusalalle osoitetaan 500 k-m2 laajennusoikeutta, jolloin tontin kokonaisrakennusoikeudeksi muodostuu 1500 k-m2. Suunnittelualueella sijaitsee kaksi virkistysaluetta. Pohjoisosassa on Tinanpuiston lähivirkistysalue (VL), jolle osoitetaan uusia virkistysreittiyhteyksiä jatkumaan pohjoiseen ja itään Tinanpuiston asemakaavan alueelle. Masalantien eteläpuolella sijaitsee Vernerinpuisto (VP). Alueella asuu tällä hetkellä noin 60 henkeä, ja kaavamuutos mahdollistaa asukasluvun nostamisen noin 400 asukkaaseen. Asemakaavan muutos on tullut vireille julkaistulla kuulutuksella kunnan ilmoituslehdissä Kirkkonummen Sanomissa ja Västra Nylandissa sekä kunnan virallisella ilmoitustaululla. Vireille tulosta on ilmoitettu myös kunnan kotisivuilla osoitteessa Vireille tulosta on lisäksi ilmoitettu kirjeitse suunnittelualueen maanomistajille sekä niille, joiden omistamat kiinteistöt rajautuvat suunnittelualueeseen. Koska alustavaa suunnittelualuetta laajennettiin merkittävästi, kaavan osallistumis- ja arviointisuunnitelma tarkistettiin ja asemakaavan muutos kuulutettiin uudelleen vireille Kunta on solminut kaavoituksen käynnistämissopimuksen NCC Rakennus Oy:n kanssa Mikäli kaavahankkeen toteuttaminen tuo alueen maanomistajille merkittävää taloudellista hyötyä, kunta solmii heidän kanssaan maankäyttösopimukset asemakaavaehdotuksen valmistuttua. Kirkkonummen kaavoitusohjelman tavoitteena on, että asemakaava hyväksytään vuoden 2016 aikana. Asemakaavan toteutusaikataulu on riippuvainen alueen yksityisistä maanomistajista. Kunnan kaavoitus- ja investointiohjelmassa arvioidaan, että alueen kunnallistekniikan suunnittelu ja rakentaminen ajoittuvat vuosille Talorakentamisen arvioidaan kaavoitusohjelman mukaan alkavan vuonna

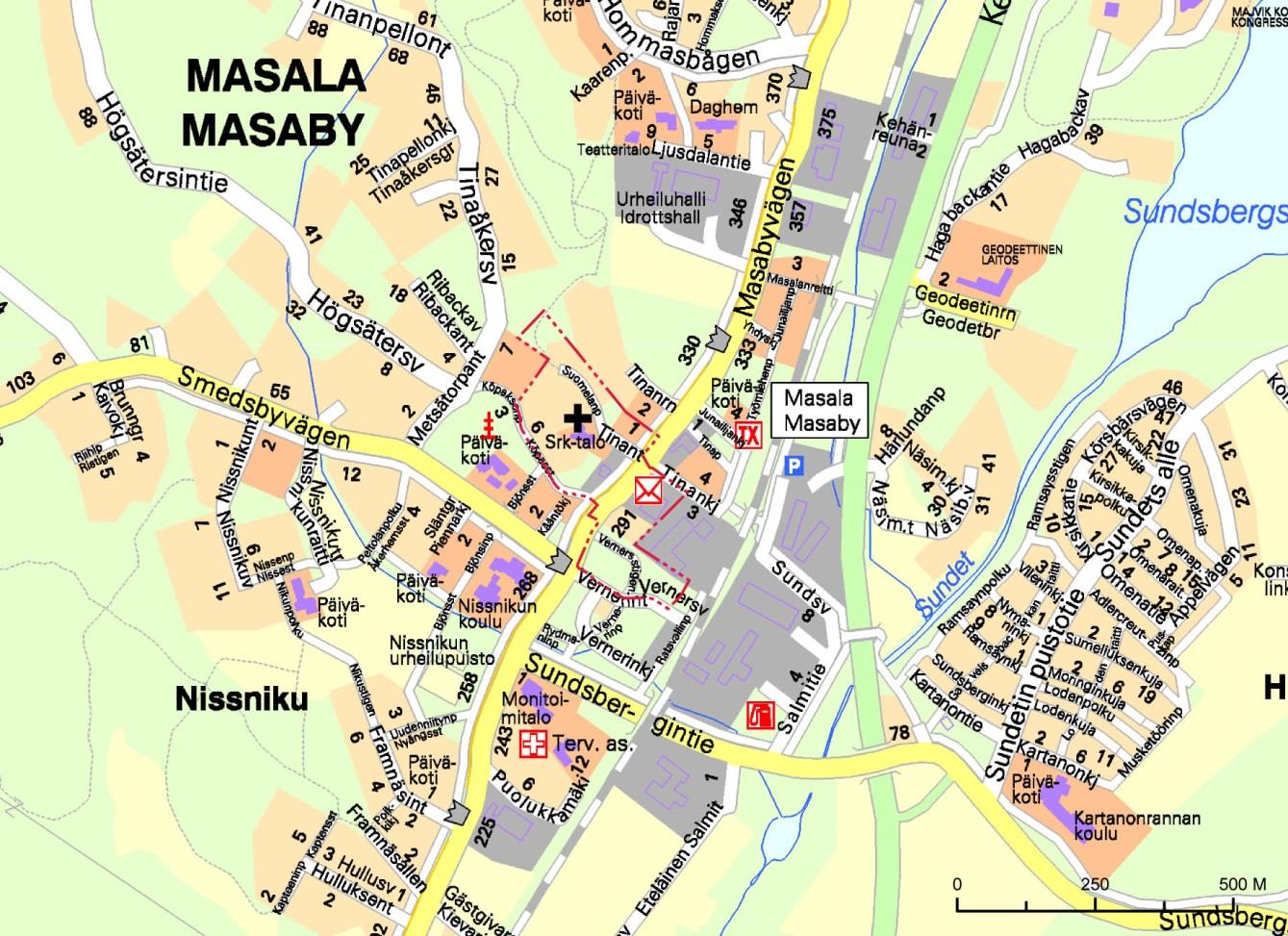

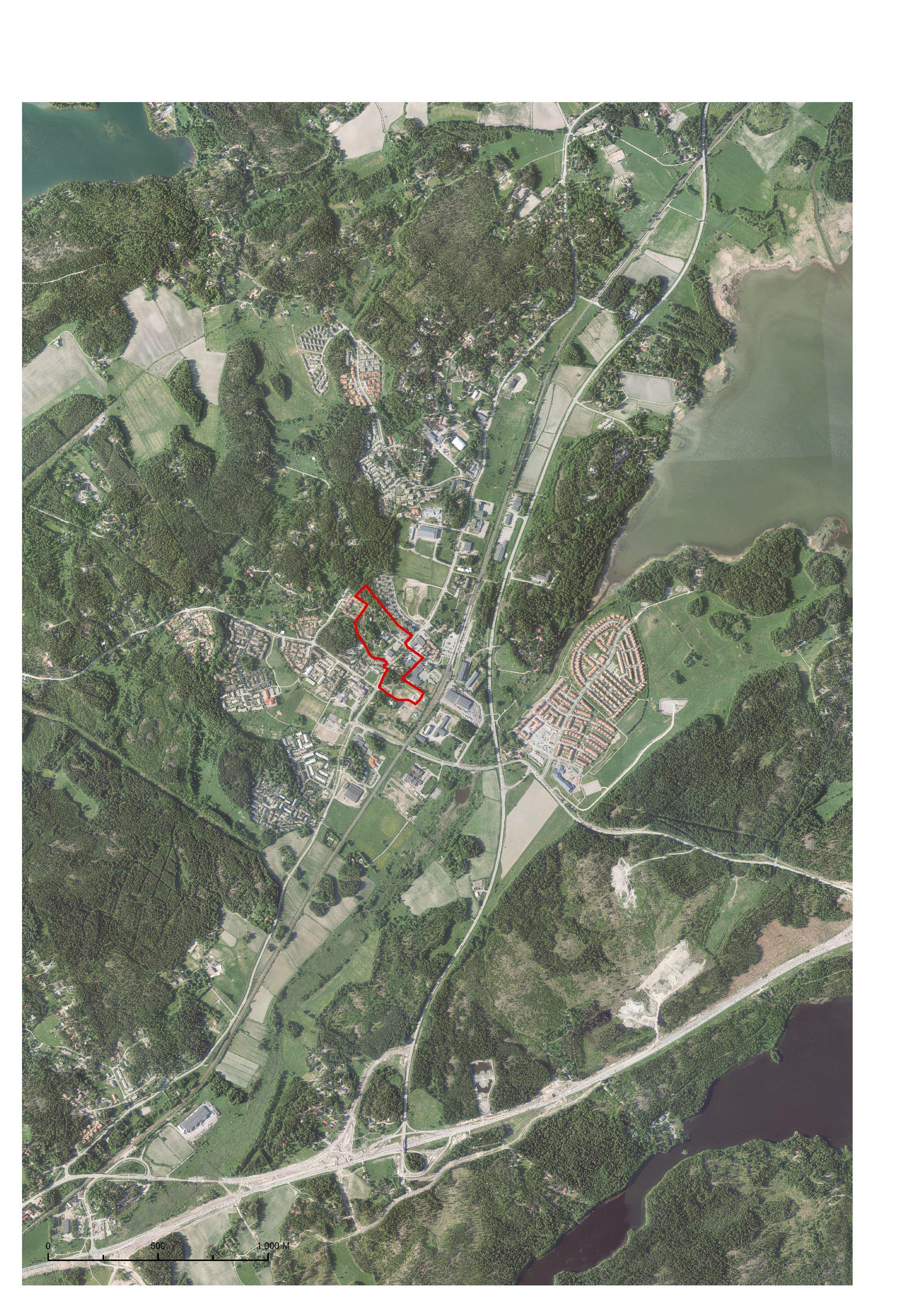

8 Bjönsinmäen asemakaava Selostus LÄHTÖKOHDAT Suunnittelualue sijaitsee Masalan keskustassa vain muutaman sadan metrin päässä Masalan rautatieasemasta. Alue on kooltaan noin 5,7 ha. Se rajoittuu etelässä Vernerintiehen ja Köpaksenpolkuun ja pohjoisessa Tinankujaan sekä Tinantien pohjoispuolisiin kortteleihin. Suunnittelualue poikki lounaasta kaakkoon kulkeva Masalantie on suunnittelualueen ja koko Masalan pääväylä. Rautatie jää suunnittelualueen kaakkoispuolelle. 1 km Kuva 1. Asemakaava-alueen eli suunnittelualueen rajaus. Alueella on rakennettua kerrosalaa yhteensä noin 6200 k-m 2, josta asuinkerrosalaa on noin 3300 k-m 2. Suunnittelualueen pohjoisosassa sijaitsee Masalan kirkko, jolla on merkittävä asema Masalan kaupunkikuvassa. Kirkon takana sijaitsevalla mäellä on vanhaa, osin suojeltua rakennuskantaa Furugårdin tilan alueella. Pihapiirissä on säilynyt kaksi asuinrakennusta, myöhemmin kastelualtaana käytetty tuulimyllyn pohja sekä vanhan päärakennuksen perustusten jäänteitä. Suunnittelualueen eteläosassa on muutamia rakentumassa olevia kortteleita, jotka kuuluvat Ratavallin asemakaava-alueeseen. Työpaikkoja alueella on Kirkkonummen seurakuntayhtymällä sekä alueella sijaitsevalla elintarvikekaupalla. Suunnittelualue sijaitsee Masalan palvelualueella, ja kävelyetäisyydellä sijaitsee useita kunnallisia palveluita mm. kouluja, päiväkoteja ja urheilupalveluita. 7

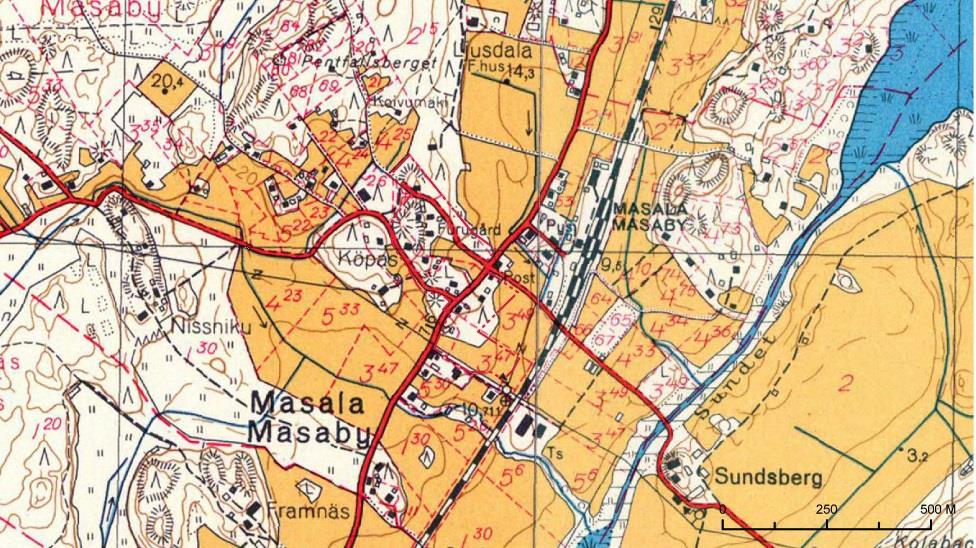

9 Bjönsinmäen asemakaava Selostus Masalaan kuten myös Jorvakseen, kehittyi junaradan tarjoamien hyvien liikenneyhteyksien ansiosta 1900-luvun alussa kukoistava kauppapuutarhakeskittymä. Yksi näistä oli Bjönsinmäen asemakaava-alueella sijainnut Masan tilan vanhalle tontille 1900-luvun alussa perustettu Furugård. Masan tila on ollut olemassa jo luvulta lähtien. Masalan puutarhat ja kasvihuoneet tuhoutuivat lähes kokonaan vuokrakauden seurauksena, näin kävi myös Furugårdille. Puutarha-viljely jatkui alueella, mutta aiempaa pienimuotoisempana. Furugårdin nykyinen rakennusryhmä Masalan keskustassa on nykyään Kirkkonummen kunnan omistuksessa. Kirkon taakse mäelle sijoittuvassa pihapiirissä on säilynyt vanhempi 1800-luvun asuinrakennus sekä kolme muuta 1900-luvun asuinrakennusta. Kalliolla on pyöreä suurikokoinen perustus, joka tiettävästi on ollut kasvimaiden kasteluallas. Kuva 2. Pitäjänkartasto vuodelta 1840 Kuva 3. Senaatinkartasto vuodelta 1870 Kuva 4. Peruskartta vuodelta

10 Bjönsinmäen asemakaava Selostus Suunnittelualueen korkein kohta on noin +35 metriä merenpinnan yläpuolella ja sijaitsee kallioisella mäellä kirkon pohjoispuolella. Suunnittelualue laskee alimmillaan alle +15 mpy Masalantien eteläpuolisella alueella. Aluetta halkova Masalantie kulkee noin +20 mpy korkeudella. Suunnittelualueen maaperä on pääasiassa kalliota ja moreenia, mutta Masalan eteläpuolisella alavammalla alueella on savimaata. Kallioista suuri osa on avokallioita erityisesti suunnittelualueen pohjoisosan korkeimmilla kohdilla, jossa kallioalue on paikoin jyrkkärinteistä. Kunta ei ole teettänyt alueelta rakennettavuusselvityksiä, sillä alue on jo hyvin pitkälle rakennettua. Kuva 5. Suunnittelualueen maaperäkartta. Suunnittelualuetta halkoo maisemallisesti merkittävä Masalantie, joka jakaa alueen selkeästi etelä- ja pohjoispuoleen. Bjönsinmäen kohdalla Masalantie nousee mäen yli, mikä tuo vaihtelua ajokokemukseen. Masalantien linja on pysynyt aikojen saatossa melko alkuperäisenä (vrt. Pitäjänkartasto vuodelta 1840, kuva 2). Alue on lähes kokonaan rakennettua, ja maastonmuotoja on rakennustöiden yhteydessä muokattu paikoin paljonkin. Varsinkin Masalantien eteläpuolisella alueella, joka on parhaillaan rakentumassa Ratavallin asemakaavan mukaisesti, on pinnanmuodot tasattu. Masalantien pohjoispuolisella alueella, jossa maasto kohoaa paikoin jyrkäksikin kallioiseksi mäeksi ei ole tehty suuria maastonmuokkauksia. Mäen kiertävä ja suunnittelualueelta pohjoiseen johtava Köpaksenpolku noudattelee maastonmuotoja ja osittain myös vanhoja tielinjoja. Köpaksenppolku on nykyisin varattu kevyen liikenteen käyttöön. Kaupunkikuvan kannalta tärkeä linja maisemassa on reitti Masalan asemalta Furugårdenin vanhaan pihapiiriin. Näkymälinja kulkee kirkolle johtavaa Tinantietä pitkin ja jatkuu tontin sisäisenä kulkuväylänä Furugårdenin piha-alueelle. Alueen vanha rakennuskanta, kuten Furugårdenin tilan pihapiiri, on sijoittunut maisemassa kallioisen rinteen juurelle. Uudempi rakennuskanta on sijoittunut Masalantien varren tonteille. 9

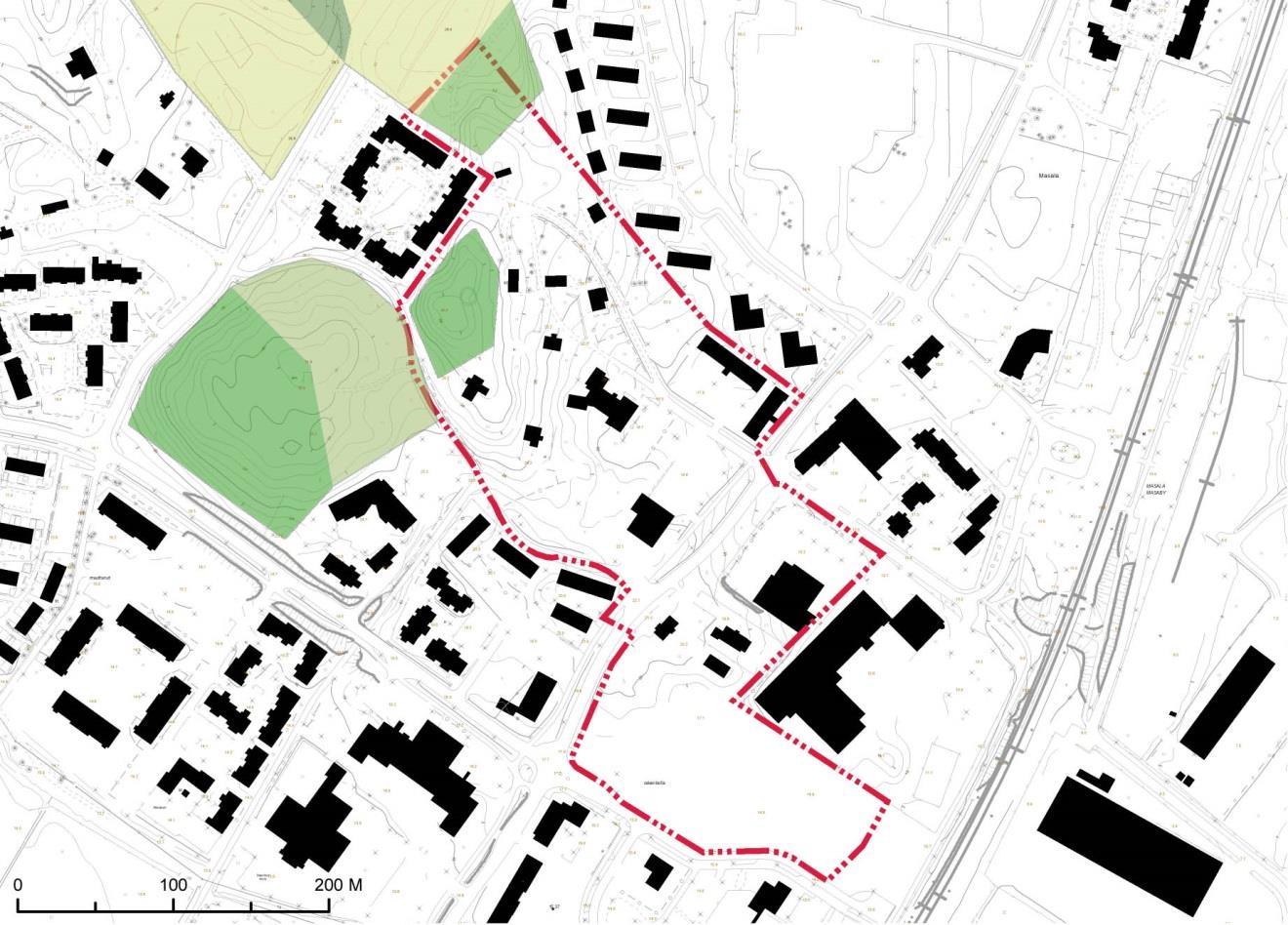

11 Bjönsinmäen asemakaava Selostus Kuva 6. Korkeusmalli ja ilmakuva Masalantien varren maastonmuodoista. Suunnittelualue on sisältynyt vuonna 2015 valmistuneeseen osayleiskaavoituksen yhdessä laadittuun Masalan ja Luoman luontoselvitykseen (Enviro, Pekka Routasuo). Luontoselvityksessä tutkittiin kaksi kuviota asemakaavoitettavalta alueelta, joista molemmat olivat vanhoja mäntyvaltaisia tuoreita kangasmetsiä. Kuvioilla ei selvityksessä todettu olevan erityisiä luontoarvoja. Tämän vuoksi alueelta ei ollut tarpeen tehdä tarkennettua luontoselvitystä. Lisäksi molemmat selvitetyt kuviot jäävät asemakaavaehdotuksessa viheralueiksi. Entinen viljelymaa Tuore kangas Lehtomainen kangas Tuore kangas Tuore kangas Kuva 7. Ote Masalan ja Luoman luontoselvityksestä

12 Bjönsinmäen asemakaava Selostus Suunnittelualueella asuu tällä hetkellä noin 60 henkilöä. Alueella ei ole 1970-luvulla rakennettujen kerrostalojen jälkeen tapahtunut suuria muutoksia väestömäärässä, ja Bjönsinmäki on keskusta-alueella ja asemanseudulla sijaitakseen harvaan asuttua: 850 asukasta/km 2, kun taajamavyöhykkeen keskimääräinen väestöntiheys Uudellamaalla on noin 1750 asukasta/ km 2. Suomen ympäristökeskuksen (SYKE) ylläpitämän yhdyskuntarakenteen seurantajärjestelmän (YKR) mukaan suunnittelualue sekä sen lähiympäristö ovat kokonaisuudessaan taajama-aluetta. SYKE:n taajamarajaus on Suomen virallinen taajamarajaus, jota Tilastokeskus käyttää tilastoinnissaan. Taajamalla tarkoitetaan vähintään 200 asukkaan taajaan rakennettua aluetta. Rajaus perustuu 250 m x 250 m ruudukkoon, jossa huomioidaan asukasluvun lisäksi rakennusten lukumäärä, kerrosala ja keskittyneisyys. Rajaus on sekä ajallisesti että alueellisesti vertailukelpoinen. YKR:n yhdyskuntarakenteen vyöhykkeet 2010 aineiston mukaan Bjönsinmäen asemakaava-alue ja suuri osa Masalan taajama-alueesta luetaan alakeskuksen jalankulkuvyöhykkeeksi. Yhdyskuntarakenteen vyöhykkeet aineisto on muodostettu luokittelemalla ja yhdistelemällä yhdyskuntarakenteen seurannan (YKR) 250 x 250 metrin ruutuja jalankulku-, joukkoliikenne ja autovyöhykkeisiin keskustaetäisyyden ja joukkoliikenteen palvelutason perusteella. Jalankulkuvyöhyke on tiiviisti rakennettu, yhdestä kahteen kilometrin etäisyydelle kaupallisesta keskuksesta rajautuva alue, jossa sijaitsee paljon työpaikkoja ja palveluita. Alakeskuksissa kävellään ja pyöräillään paljon keskustan jalankulkuvyöhykkeen tapaan. Ne toimivat usein myös joukkoliikenteen solmukohtina, vaikka alakeskusten väliset yhteydet ovat Suomessa vielä heikkoja. Suunnittelualueen keskeisen sijainnin ansiosta keskeisimmät palvelut sijaitsevat suunnittelualueella tai sen välittömässä läheisyydessä Masalan keskustan alueella. Suunnittelualueella sijaitsevia palveluita ovat Masalan kirkko sekä päivittäistavarakauppa. Kävelyetäisyydellä suunnittelualueesta sijaitsevat mm. terveyskeskus, monitoimitalo, kirjasto, yksityinen liikuntakeskus sekä parhaillaan kehitettävä Masalan urheilupuisto. Masalassa on sekä suomen että ruotsinkieliset kunnalliset päiväkodit. Suomenkielinen ala- ja yläkoulu sijaitsevat Masalassa. Lähin ruotsinkielinen alakoulu on Luomassa. Suomenkielinen lukio sekä ruotsinkielinen yläkoulu ja lukio sijaitsevat kuntakeskuksessa. Suunnittelualueella on tällä hetkellä kymmenisen työpaikkaa Kirkkonummen seurakuntayhtymällä sekä alueella sijaitsevilla myymälöillä. Masalan liikealueella on hieman yli tuhat työpaikkaa (tilanne loppuvuonna 2014). Masalantie toimii alueen selkeänä pääliikenneväylänä. Siitä erkanevat Tinantie, Tinankuja ja Vernerintie toimivat päättyvinä tonttikatuina. Suunnittelualueen poikki kulkee Fortumin kaukolämpöputki, johon alueen kiinteistöillä on mahdollisuus liittyä. Alueen kiinteistöt ovat liittyneet vesijohto- ja jätevesiviemäriverkostoon. Alueen kunnallistekniset verkostot ilmenevät liitteeltä 9. Alueella on rakennettua kerrosalaa yhteensä noin 6200 k-m 2, josta asuinkerrosalaa on noin 3300 k-m 2. Asuinrakentamisen lisäksi alueella sijaitsee elintarvikekauppa sekä Masalan kirkko, jonka yhteydessä sijaitsee kerhotiloja. Asuinkerrostalojen alimmissa kerroksissa on myymälätiloja. Rakennuskanta on hyvin eri-ikäistä: vanhimmat rakennukset ovat 1800-luvun puolelle ja uusimmat on rakennettu 2000-luvulla. Masalan kirkko on valmistunut vuonna Vanhimmat rakennukset sijaitsevat kirkon takana mäellä, ja ovat osa Furugårdenin tilan vanhaa pihapiiriä. 11

13 Bjönsinmäen asemakaava Selostus Kirkolliset rakennukset Liiketilat Asuinkerrostalot Asuinrakennukset pientalot Kuva 8. Rakennuskannan käyttötarkoitus

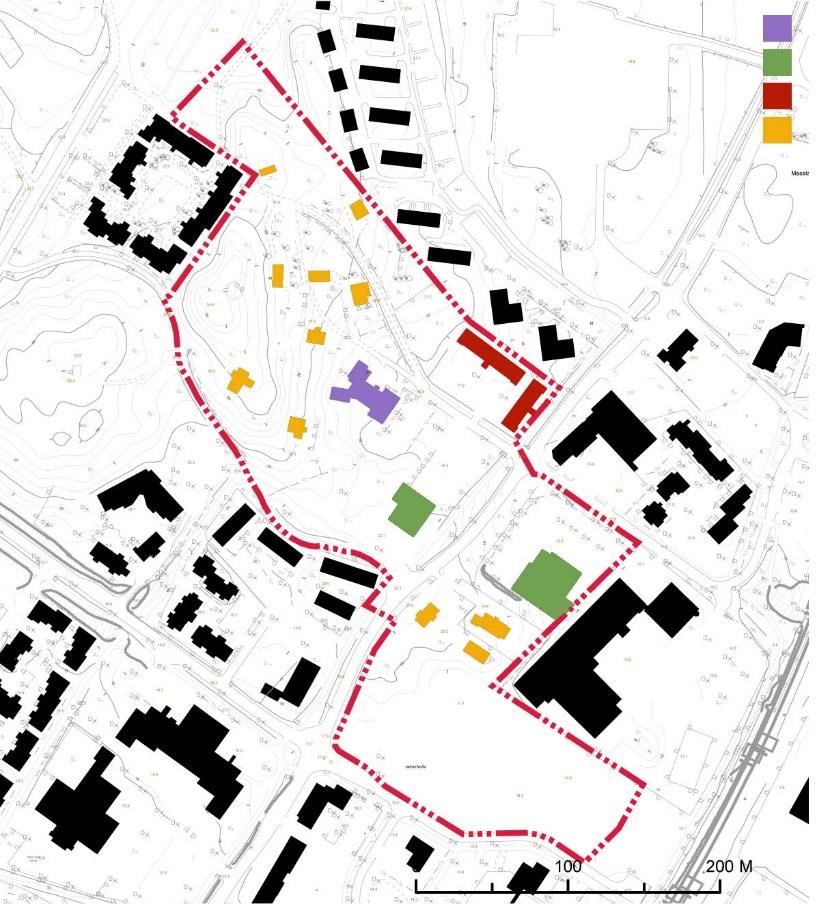

14 Bjönsinmäen asemakaava Selostus Kuva 9. Rakennuskannan ikä. Masalan osayleiskaavoituksen yhteydessä kunta tilasi rakennetun kulttuuriympäristön inventoinnin, joka kattaa Bjönsinmäen kaava-alueen. Inventointi valmistui keväällä 2015 ja sen laatijana oli Stadionark eli Arkkitehtitoimisto Kristina Karlsson sekä Kati Salonen ja Mona Schalin Arkkitehdit Oy. Ote rakennetun kulttuuriympäristön inventoinnista on kaavaselostuksen liitteenä 2. Suunnittelualueen poikki kulkeva 1200-luvulta peräisin oleva Suuri rantatie, nykyinen Masalantie, jakaa suunnittelualueen maisemallisesti ja toiminnallisesti itä- ja länsiosaan. Masalan alueella Suuri Rantatie tiettävästi varsin hyvin noudattaa vanhaa linjaustaan. Se on Hämeen Härkätien ohella Suomen tärkein historiallinen maantieyhteys ja siksi valtakunnallisesti merkittävä kulttuuriympäristö. Kirkon takana sijaitseva vanhoista puutaloista koostuva alue edustaa melko hyvin säilynyttä historiallisen ajan kylämäkeä keskeisellä paikalla Masalan kirkon läheisyydessä. Mäellä on sijainnut Furugårdin tila, mutta vuokra-ajan päätyttyä oli tilalla jäljellä ainoastaan tuulimylly ja pieni tupa, ns. Tina-stugan. Tupa on tiettävästi kotiseutuyhdistyksen rakentama, ja toimi museovahdin asuntona. Tuulimylly on myöhemmin siirretty Gesterbyhyn kotiseutuyhdistyksen muiden museokohteiden yhteyteen. Myös Tina-stuga ollaan siirtämässä pois alueelta Alisgårdenin museoalueelle, minkä vuoksi se on jätetty pois kaavakartasta. Alue sisältyy vuonna 2012 laadittuun arkeologiseen inventointiin (Vitträskin kaava-alueen arkeologinen inventointi, Museovirasto), joten Museovirasto on pidetyssä viranomaisneuvottelussa todennut, että selvitykset muinaisjäännösten osalta ovat riittävät. Alue on jo suhteellisen voimakkaasti rakennettua, eikä ennestään tuntemattomien muinaisjäännösten löytyminen alueelta ole todennäköistä. Alueelta on löydetty inventoinnissa yksi kiinteä muinaisjäännös: Masaby (kohde nro ). Kohde sijaitsee Kirkkonummen Masalan keskustassa, Masalantielta luoteeseen johtavien Tinanrinteen ja Tinantien välisessä maastossa. Paikalla on vehreitä omakotitalotontteja, joiden välissä on tyhjä, rakentamaton tonttimaa. Vuoden 1560 maakirjan mukaan paikalla on muu tonttimaa ja vuoden 1780 kartalla kylä, jonka kokoluokaksi on merkitty 3. Aluetta tarkastettiin 2012 inventoinnissa ja tyhjää tonttia kairatessa saatiin useita havaintoja noensekaisesta hiekasta. Hyvin tiheän takiaiskasvillisuuden takia kivirakenteita ei kyetty havaitsemaan. Alue jatkuu luoteeseen Gamla-Tinan vanhalle museoalueelle, jossa on useita rakennuksenpohjia sekä museon muistokivi. Inventoinnin mukaan kohteen tarkempi arviointi maankäytön muuttuessa edellyttää koekaivauksia, ja alueelle on kaavaehdotuksessa osoitettu omakotitontteja. Kohdealue on kunnan maanomistuksessa, joten kunta on tilannut arkeologisen kohteen tarkkuusinventoinnin Masabyn kiinteään muinaisjäännökseen. Inventointi suoritetaan kevään 2016 aikana. Suunnittelualueella ei sijaitse luonnonsuojelualueita. Masalantien varsi on melualuetta, ja suunnittelualueen eteläosan korttelialueille ulottuu myös rautatiemelua. Kerrostalokortteleiden maanomistajat laativat alueelle meluselvityksen kaavaehdotuksen nähtävilläolon aikana. Meluselvityksen perusteella kaavamääräyksiin voidaan tehdä tarkennuksia nähtävilläoloajan jälkeen. Tonteilla sijaitsevat rakennusmassat suojaavat kuitenkin piha-alueita melulta melko hyvin ja rajaavat melualueen pääasiassa rakennusten ja tien väliselle osuudelle. 13

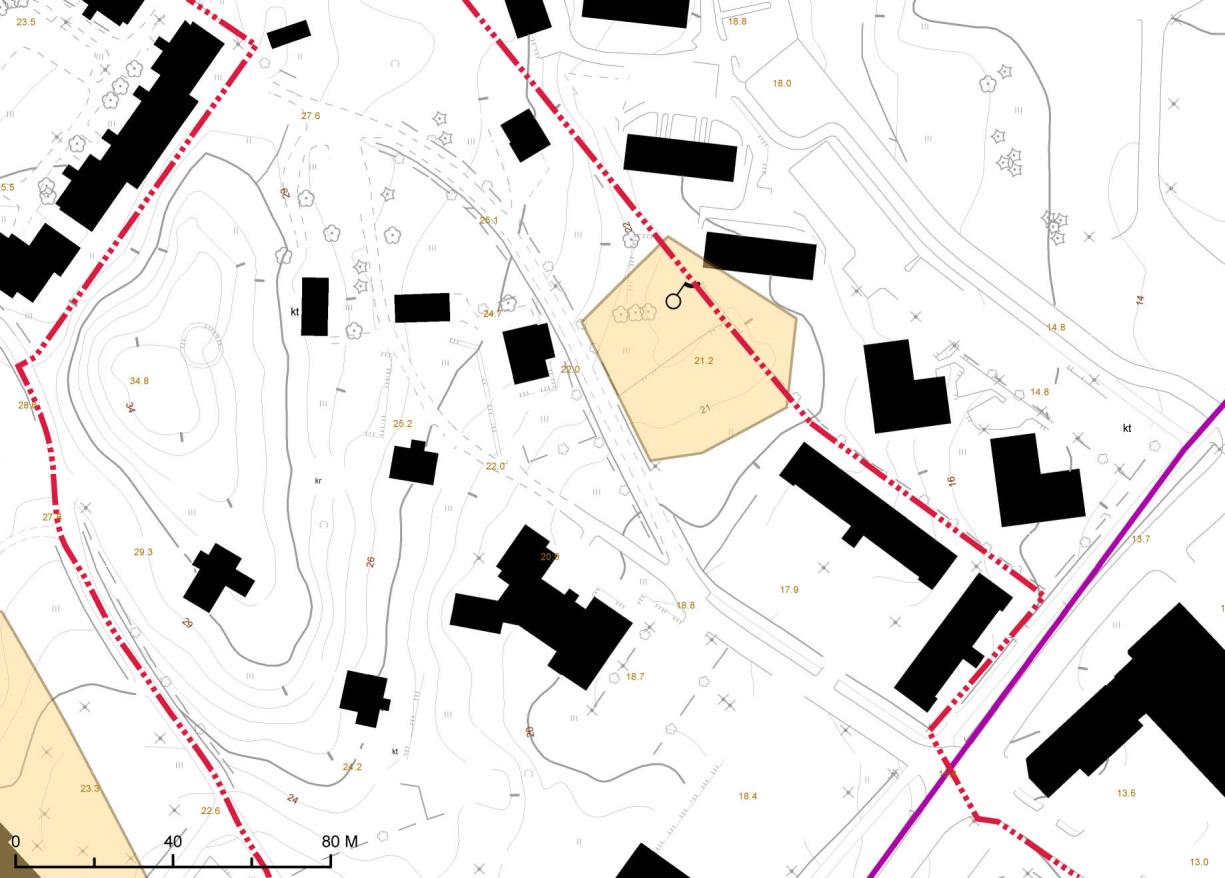

15 Bjönsinmäen asemakaava Selostus MASABY MASALANTIEN HISTORIALLINEN LINJA Kuva 10. Museoviraston rekisteriportaalin kohteet: Masabyn kiinteä muinaisjäännös ja Masalantien historiallinen tielinjaus. Bjönsinmäen asemakaavahanke kuuluu Kirkkonummen kaavoitusohjelmaan , joka on hyväksytty kunnanvaltuustossa Kaavahanke perustuu kaavoitusohjelman lisäksi erilaisiin ylemmänasteisiin kaavoihin, jotka jo määrittelevät alueen käyttöä ja ohjaavat sen asemakaavoitusta. Valtakunnalliset alueidenkäyttötavoitteet (VAT) ovat osa maankäyttö- ja rakennuslain (MRL) mukaista alueidenkäytön suunnittelujärjestelmää. Alueidenkäyttötavoitteiden tehtävänä on mm. varmistaa valtakunnallisesti merkittävien seikkojen huomioon ottaminen kuntien kaavoituksessa. Valtakunnalliset alueidenkäyttötavoitteet, jotka valtioneuvosto on päättänyt , käsittelevät seuraavia kokonaisuuksia: 1. toimiva aluerakenne 2. eheytyvä yhdyskuntarakenne ja elinympäristön laatu 3. kulttuuri- ja luonnonperintö, virkistyskäyttö ja luonnonvarat 4. toimivat yhteysverkostot ja energiahuolto 5. Helsingin seudun erityiskysymykset 6. luonto- ja kulttuuriympäristöinä erityiset aluekokonaisuudet. Alueidenkäyttötavoitteiden mukaan suunnittelussa merkittävä rakentaminen tulee sijoittaa joukkoliikenteen, erityisesti raideliikenteen palvelualueelle. Alueidenkäytön mitoituksella tulee parantaa joukkoliikenteen toimintaedellytyksiä ja hyödyntämismahdollisuuksia. Liikennejärjestelmiä suunnitellaan ja kehitetään kokonaisuuksina, jotka käsittävät eri liikennemuodot ja palvelevat sekä asutusta että elinkeinoelämän toimintaedellytyksiä. Alueidenkäytössä tulee ehkäistä olemassa olevasta yhdyskuntarakenteesta irrallista hajarakentamista ja edistää energian säästämistä sekä uusiutuvien energialähteiden ja kaukolämmön käyttöedellytyksiä. 14

16 Bjönsinmäen asemakaava Selostus Bjönsinmäen asemakaavan tavoiteasettelu on valtakunnallisia alueidenkäyttötavoitteiden mukainen. Asemakaava tiivistää olemassa olevaa yhdyskuntarakennetta asemanseudulla, parantaa liikenneturvallisuutta ja joukko- ja kevyen liikenteen toimintaedellytyksiä, sekä huomioi alueella sijaitsevat rakennetut kulttuuriympäristöt. Vuonna 2014 vahvistetussa Uudenmaan 2. vaiheen maakuntakaavassa alue on osoitettu kokonaan tiivistettäväksi taajamatoimintojen alueeksi ja keskustatoimintojen alueeksi. Alueen poikki kulkeva Masalantie on osoitettu kulttuuriympäristön vaalimisen kannalta tärkeäksi tieksi. Masalan poikki on osoitettu pohjois-etelä suuntainen viheryhteystarve, mutta se jää suunnittelualueen ulkopuolelle. MASALA Kuva 11. Ote Uudenmaan maakuntakaavojen yhdistelmästä. Suunnittelualueella on voimassa Kirkkonummen yleiskaava 2020 (vahvistettu ). Yleiskaavassa suunnittelualue on lähes kokonaan keskustatoimintojen aluetta (C). Alueen pohjoisosassa osaan Tinanpuiston alueelle on osoitettu viheralue (VL). Lisäksi Masalantien varteen tien pohjoispuolelle on osoitettu kevyen liikenteen reitti. Kunta on teettänyt koko kunnan maankäyttöä koskevan kehityskuvan, joka hyväksyttiin kunnanvaltuustossa Kehityskuvan laati Pöyry Finland Oy. Maankäytön kehityskuva on kunnan kehittämistavoitteet sisältävä strateginen suunnitelma, jolla ei ole maankäyttö- ja rakennuslaissa tarkoitettuja oikeusvaikutuksia. Kehityskuvalla pyritään pitkän aikavälin linjaratkaisujen tekemiseen yhdyskunnan rakenteellisissa kysymyksissä. Näitä ovat mm. yhdyskuntarakenteen toimivuus, lisärakentamisen sijoittumisperiaatteet, keskus- ja palveluverkon suunnittelu, liikenteen järjestelyt sekä yhdyskunnan viherrakenteen kehittäminen. Bjönsinmäen asemakaava-alue sijaitsee kehityskuvassa kokonaan maankäytön kehittämisen painopistealueella sekä olemassa olevan juna-aseman ympäristössä (säde 800m). Masala on esitetty yhtenä kunnan palvelukeskuksista. 15

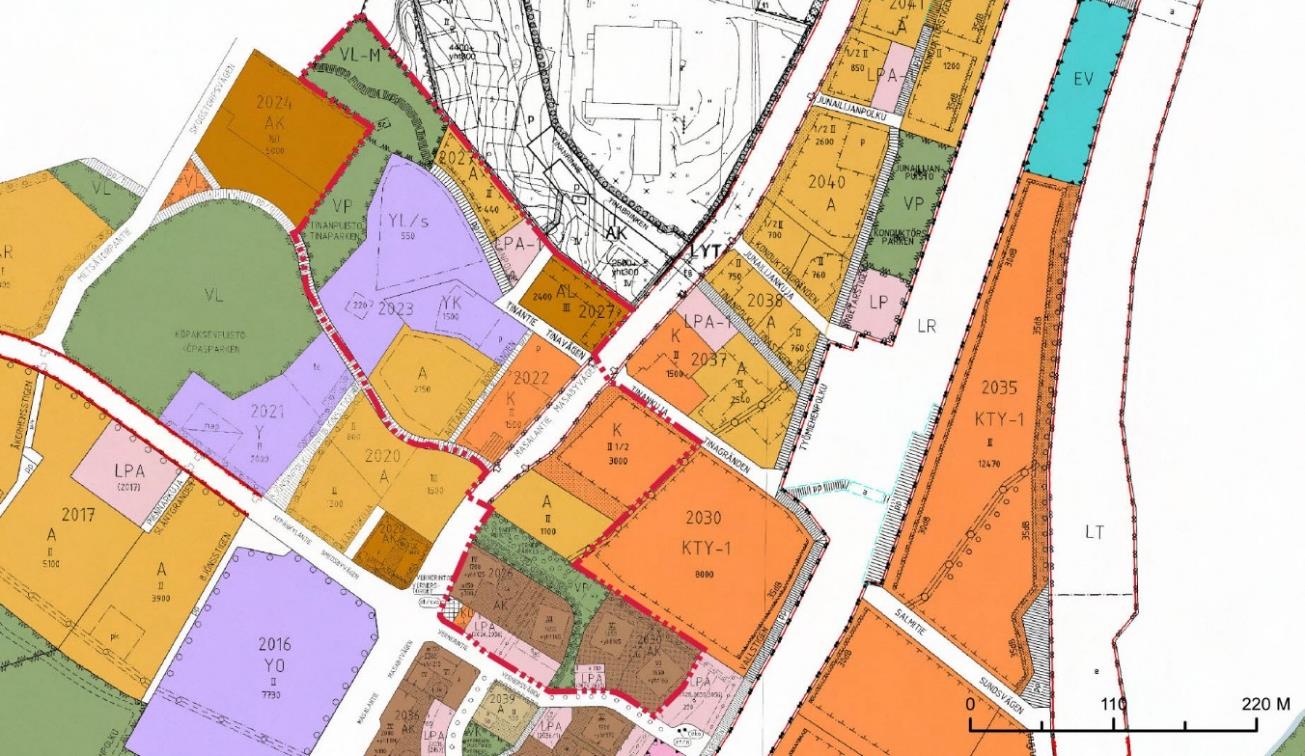

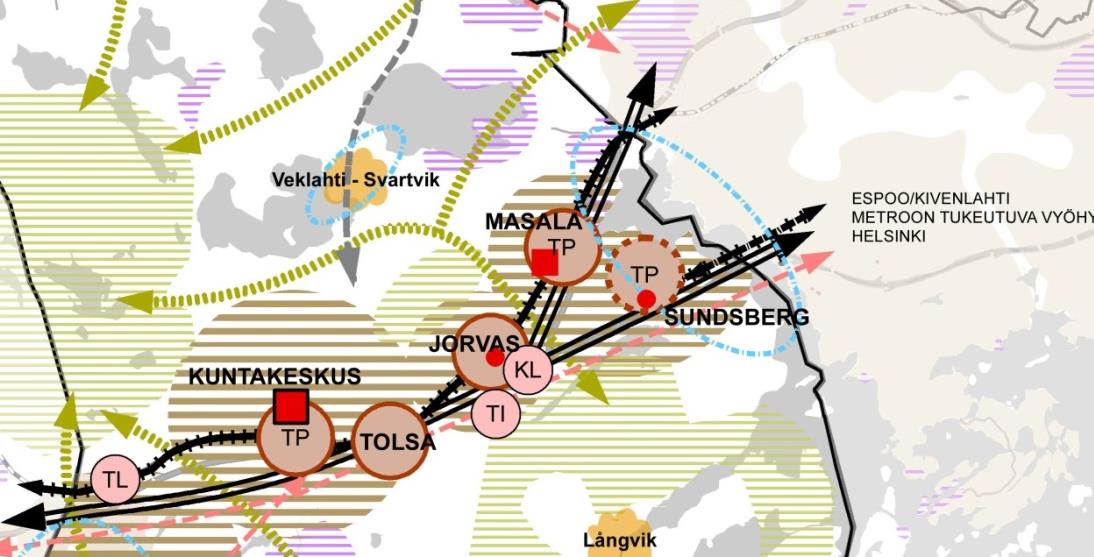

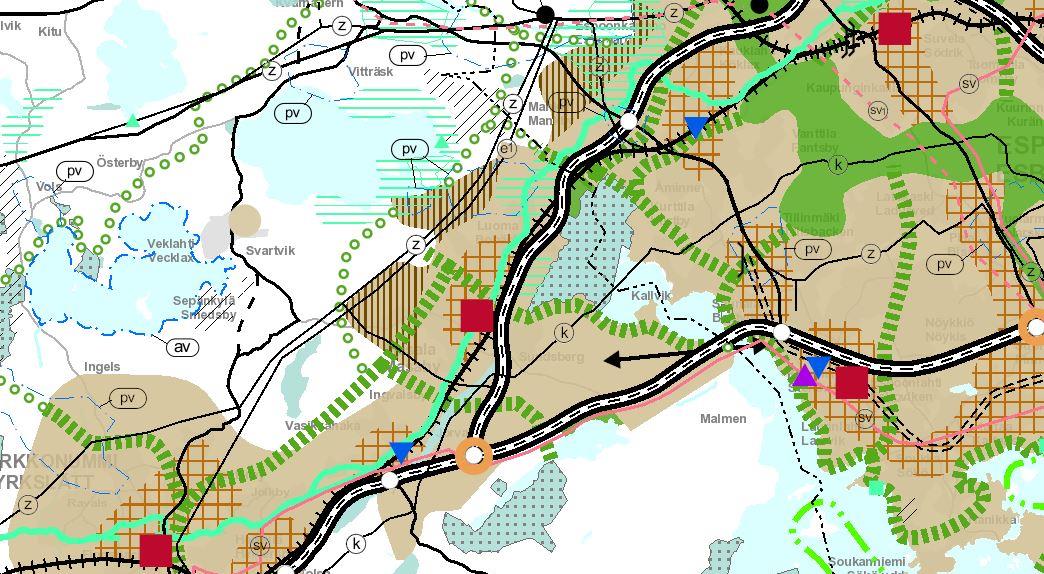

17 Bjönsinmäen asemakaava Selostus Kuva 12. Ote Kirkkonummen yleiskaavasta Kuva 13. Ote Kirkkonummen maankäytön kehityskuvasta Suunnittelualueella on voimassa kolme asemakaavaa: Masalan keskustan rakennuskaavan muutos, joka on saanut lainvoiman , Masalan keskustan asemakaavan muutos, joka on hyväksytty kunnanvaltuustossa , sekä Ratavallin asemakaava, joka tullut voimaan Voimassa olevissa asemakaavoissa alueen pohjoisosa on virkistysaluetta, Masalantien molemmin puolin on liikerakennusten korttelialue, ja Tinantien varrella asumisen korttelialueita. Asemakaavassa kirkon takana sijaitsevat asuinrakennukset on suojeltu alueena YL/s merkinnällä. Ote alueen voimassaolevista asemakaavoista on kaavaselostuksen liitteenä 3. 16

18 Bjönsinmäen asemakaava Selostus Kuva 14. Ote ajantasa-asemakaavasta. Kirkkonummen rakennusjärjestys on hyväksytty kunnanvaltuustossa Rakennusjärjestys on tullut voimaan kuulutuksen jälkeen Alueella on parhaillaan vireillä Masalan osayleiskaava, jonka on kaavoitusohjelman mukaan tavoitteena valmistua vuoden 2017 aikana. Masalan ja Luoman osayleiskaava-alueille laaditaan ensin kevään 2016 aikana yhteinen kehityskuva, jossa tarkastellaan alueen maankäyttöä yleiskaavaa strategisemmin. Suunnittelualueen itäpuolelle on kaavoitusohjelmassa merkitty käynnistyväksi Masalan asemanseudun asemakaavan muutos vuonna Kaavoitusohjelman tavoitteena on, että kaava tulisi lainvoimaiseksi vuoden 2019 aikana. Asemakaavan muutoksessa on tarkoitus kehittää Masalan keskusta-alueella sijaitsevia, osittain rakentamattomia kerrostalokortteleita, nostaa rakentamistehokkuutta ja parantaa taajamakuvaa. Lisäksi kaavassa selvitetään alueen palvelutarve. Kuva 15. Ote Kirkkonummen kaavoitusohjelmasta. 17

19 Bjönsinmäen asemakaava Selostus ASEMAKAAVAN SUUNNITTELUN VAIHEET Alue sijaitsee Masalan keskustassa erittäin keskeisellä paikalla vain muutaman sadan metrin päässä Masalan rautatieasemasta. Asemakaavan tavoitteena on keskusta-alueen kehittäminen ja täydennysrakentaminen, sekä kevyen liikenteen yhteyksien ja liikenneturvallisuuden parantaminen Masalantien yleissuunnittelun yhteydessä. Samalla pyritään turvaamaan Masalantien asema osana kulttuurihistoriallisesti merkittävää Suurta Rantatietä. Suunnittelualueella sijaitsee mm. tyhjentynyt liikerakennus, jonka muuttamista asuinrakennukseksi tutkitaan. Lisäksi tutkitaan alueella sijaitsevan kaupan yksikön laajenemistarpeita ja liiketilan sijoittamista maantasokerroksiin. Alueella sijaitsevan Masalan kirkon kaupunkikuvallinen asema huomioidaan suunnittelussa. Kirkonmäellä sijaitsevien asuinrakennusten ja muinaisjäännösten suojelutarpeet tutkitaan. Asemakaava on tullut vireille NCC Oy:n ja yksityisten maanomistajien aloitteesta, ja kunta on solminut kaavoituksen käynnistämissopimuksen NCC Rakennus Oy:n kanssa Sopimuksen mukaan maanomistaja vastaa kustannuksellaan kaavoitustyöhön liittyvistä tutkimus- ja selvitystöistä, mutta lopullinen asemakaava piirretään kunnan toimesta. Bjönsinmäen asemakaavahanke sisältyy Kirkkonummen kaavoitusohjelmaan , joka on hyväksytty kunnanvaltuustossa ( 77). Mikäli kaavahankkeen toteuttaminen tuo alueen maanomistajille merkittävää taloudellista hyötyä, kunta solmii heidän kanssaan maankäyttösopimukset asemakaavaehdotuksen valmistuttua. Maankäyttö- ja rakennuslain (MRL) mukaisesti suunnittelun alkuvaiheessa määritellään kaavan osalliset. Osallisia ovat suunnittelualueen maanomistajat sekä ne, joiden työntekoon tai muihin oloihin asemakaavan muutos saattaa huomattavasti vaikuttaa. Lisäksi osallisia ovat viranomaiset ja yhteisöt, joiden toimialaa suunnittelussa käsitellään. Tämän asemakaavanmuutoksen osallisia ovat mm.: Suunnittelualueen ja sen lähialueen maanomistajat sekä rakennusten omistajat Kirkkonummen kunta - rakennusvalvonta - ympäristönsuojelu - sivistystoimi - kulttuuritoimi - liikuntatoimi - nuorisotoimi - perusturva - elinkeinotoimi - nimistötoimikunta - vanhusneuvosto - vammaisneuvosto Muut viranomaiset - Uudenmaan elinkeino-, liikenne- ja ympäristökeskus - Uudenmaan liitto - Museovirasto 18

20 Bjönsinmäen asemakaava Selostus Länsi-Uudenmaan maakuntamuseo - Espoon seudun ympäristöterveys -valvontayksikkö - Länsi-Uudenmaan pelastuslaitos - Länsi-Uudenmaan poliisilaitos - Helsingin seudun liikenne (HSL) - Helsingin seudun ympäristöpalvelut (HSY) Yhdistykset ja järjestöt - Kyrkslätts hembygdsförening rf - Kirkkonummen pienkiinteistöyhdistys ry - Kirkkonummen ympäristöyhdistys ry - Kyrkslätts Natur och Miljö rf - Kirkkonummen yrittäjät - Kirkkonummen kuntakeskusyhdistys KIDE ry - Masalan asukasyhdistys r.y. Muut lausunnonantajat: - Fortum Espoo Distribution Oy - Fortum Power and Heat Oy - TeliaSonera Oyj - Elisa Oyj Asemakaavan muutos on tullut vireille julkaistulla kuulutuksella kunnan ilmoituslehdissä Kirkkonummen Sanomissa ja Västra Nylandissa sekä kunnan virallisella ilmoitustaululla. Vireille tulosta on ilmoitettu myös kunnan kotisivuilla osoitteessa Vireille tulosta on lisäksi ilmoitettu kirjeitse suunnittelualueen maanomistajille sekä niille, joiden omistamat kiinteistöt rajautuvat suunnittelualueeseen. Koska alustavaa suunnittelualuetta laajennettiin merkittävästi, kaavan osallistumis- ja arviointisuunnitelma tarkistettiin ja asemakaavan muutos kuulutettiin uudelleen vireille Asemakaavanmuutokseen ja laajennukseen on laadittu osallistumis- ja arviointisuunnitelma, joka on hyväksytty yhdyskuntatekniikan lautakunnassa ( 80). Osallistumis- ja arviointisuunnitelmasta on kuulutettu samaan aikaan kuin kaavan vireille tulosta sekä ilmoitettu suunnittelualueen ja siihen rajautuvien kiinteistöjen maanomistajille samassa kirjeessä, jossa heille on kerrottu vireille tulosta. Osallistumis- ja arviointisuunnitelma on edelleen nähtävissä kunnan internet-sivuilla ja kunnanvirastossa. Kaavaehdotus käsitellään ensin yhdyskuntatekniikan lautakunnassa ja sen jälkeen kunnanhallituksessa. Samalla kunnanhallitus asettaa asemakaavaehdotuksen julkisesti nähtäville kunnanvirastossa ja kunnan kirjastoissa 30 päivän ajaksi. Nähtävilläolon aikana osalliset voivat jättää asemakaavaehdotuksesta kirjallisia muistutuksia kunnanhallitukselle. Asemakaavaehdotuksen nähtävilläolosta tiedotetaan kuulutuksella Kirkkonummen sanomissa, Västra Nylandissa ja kunnan virallisella ilmoitustaululla sekä kirjeillä suunnittelualueen ja suunnittelualueeseen rajautuvien kiinteistöjen maanomistajille. Asemakaavaehdotuksesta pyydetään lisäksi lausunnot ao. viranomaisilta ja yhdistyksiltä. Kun kaavoittaja on tehnyt kaavaehdotukseen tarkistuksia muistutuksina ja lausuntoina saadun palautteen pohjalta, lopullinen asemakaava sekä vastineet muistutuksiin ja lausuntoihin käsitellään ensin yhdyskuntatekniikan lautakunnassa ja sitten kunnanhallituksessa. Asemakaavan ja vastineet hyväksyy lopulta kunnanvaltuusto. Mikäli kaavoittaja tekee kaavaehdotukseen oleellisia muutoksia vielä kaavaehdotuksen nähtävilläolon jälkeen, kaavaehdotus asetetaan uudestaan julkisesti nähtäville ja viedään vasta sen jälkeen em. yhdyskuntatekniikan lautakunnan, kunnanhallituksen ja kunnanvaltuuston hyväksymiskäsittelyihin. Kaavan hyväksymispäätöksestä kuulutetaan Kirkkonummen sanomissa, Västra Nylandissa ja kunnan virallisella ilmoitustaululla sekä ilmoitetaan kirjeitse niille, jotka ovat sitä muistutuksissa kirjallisesti pyytäneet ja ilmoittaneet osoitteensa. Kaavan hyväksymispäätöksestä on mahdollista tehdä valitus Helsingin hallinto-oikeuteen. 19

21 Bjönsinmäen asemakaava Selostus Kaavoitusohjelman mukaan tavoitteena on Masalan keskusta-alueen kehittäminen Masalantien molemmin puolin käsittäen mm. asuinkerrostaloja ja liiketilaa niiden kivijalkoihin. Suunnittelussa on otettava huomioon Masalantien kehittämisselvitys, melusuojaus ja hulevesien käsittelytapa. Bjönsinmäen asemakaavan aloitusvaiheessa pidettiin viranomaisneuvottelu Uudenmaan liiton ja Uudenmaan ELY-keskuksen edustajien kanssa Neuvottelussa tärkeiksi tavoitteiksi nostettiin mm. kivijalkakauppojen ja liiketilojen sijoittaminen maantasokerroksiin, sekä rakennus- ja maisemainventoinnin laatiminen. Kaava-alue on laajuudeltaan pieni, mutta näkyvällä ja maisemallisesti tärkeällä paikalla, joten rakennuskannan säilyneisyyden, rakentumisen historian ja kulttuuriympäristön arvojen selvittäminen on tärkeää. Prosessin aikana kaava-alueen rajausta on muutettu kahteen otteeseen. Alkuperäiseen rajaukseen on jouduttu ottamaan mukaan kaksi korttelia Ratavallin asemakaavan alueelta uusien liikennejärjestelyjen toteuttamiseksi. Suunnittelualueen eteläosassa sijaitseva Klinger Oy:n omistama tontti on jätetty lopullisen kaavaalueen ulkopuolelle ja siirretty osaksi vuonna 2017 käynnistyväksi ajoitettua Masalan asemanseudun asemakaavan muutosta. OAS Tarkistettu OAS Kaavaehdotuksen rajaus Kuva 16. Suunnittelualueen muuttuminen kaavoituksen aikana. 20

22 Bjönsinmäen asemakaava Selostus ASEMAKAAVAN KUVAUS Bjönsinmäen asemakaava laadittiin suoraan ehdotukseksi ilman luonnosvaihetta, mutta asemakaavaprosessin aikana tutkittiin kuitenkin useita vaihtoehtoisia ratkaisuja alueen tiivistämiseksi. Suunnittelualueen maanomistajat ovat alusta alkaen olleet mukana suunnitteluprosessissa ja ratkaisuja tutkittiin sekä kunnan että alueen maanomistajien konsulttien toimesta. Bjönsinmäen kaava-alue kuuluu voimassaolevassa yleiskaavassa kokonaan keskustatoimintojen alueelle ja on asemanseutuna sekä valtiollisella että kunnan tasolla strategisesti tärkeä, tiivistettävä alue. Esitetty kaavaratkaisu toteuttaa ylemmänasteisten suunnitelmien asettamia tavoitteita. Kaavan tavoitteena on tukea Masalan liikealueen uudistamista vahvistamalla sen vetovoimaa keskustana, palvelujen keskittymänä ja viihtyisänä asuinpaikkana. Kaavassa osoitetaan korkeampaa rakentamista Masalantien varren tonteille, kun taas kirkon takana kaava-alueen pohjoisosassa sijaitsevan vanhan puutaloalueen ilme ja pienipiirteisyys pyritään säilyttämään. Uutta asuinrakentamisen kerrosalaa osoitetaan kaavassa noin 8000 k-m2. Liikerakennusten korttelialueiden kerrosala pienenee, sillä käytöstä poistuneen liiketilan K-tontti muutetaan kaavaehdotuksessa asumiselle (AK). Poistuvaa liiketilaa on kuitenkin korvattu osoittamalla asuinkerrostalojen kivijalkoihin myymälätiloja. Masalantien pohjoispuoliselle uudelle AK-korttelialueelle on osoitettu IV-VI kerroksista kerrostalorakentamista lamellitaloina. Masalantien eteläpuoliselle tontille on osoitettu yksi kahdeksankerroksinen pistetalo. Kahdeksankerroksinen pistetalo muodostaa parin Tinanpuiston asemakaava-alueelle osoitetulle kahdeksankerroksiselle pistetalolle, jotka sijaitsevat molemmin puolin Masalan asemalle johtavaa Tinankujaa. Kaavassa on käytetty seuraavaa mitoitusta pysäköinnin järjestämisen osalta: AK-korttelialueet: AK-kortteli: 1 ap. / 80 k-m2. - erityisryhmien asuintila 1 ap. / 150 k-m2 - erityisryhmien kerho- ja yhteistila 1 ap. / 100 k-m2 AO-kortteli: AP-kortteli: YK- kortteli: KL-kortteli: Elintarvikkeiden myymälätila: Myymälätila (m) 2 ap. / asunto. 1,5 ap. / asunto. 1 ap. / 10 istuinpaikkaa 1 ap. / 40 k-m2. 1 ap. / 20 k-m2. 1 ap. / 40 k-m2. Asemakaavalla muodostuu kaksi uutta AK-korttelialuetta kortteleihin 2022 ja Uutta kerrostalorakentamiseen osoitettua kerrosalaa esitetään näihin kortteleihin yhteensä noin 8000 k-m2, minkä lisäksi maantasokerroksiin osoitetaan myymälätiloja yhteensä 180 k-m2. Voimassaolevan asemakaavan AL-merkintä päivitetään AK-merkinnäksi korttelissa

23 Bjönsinmäen asemakaava Selostus Lisäksi asemakaava-alueeseen kuuluu neljä kerrostalorakentamiseen osoitettua tonttia kortteleissa 2016 ja 2030, jotka ovat voimassaolevan Ratavallin asemakaavan mukaisia, ja joita koskee lähinnä tekninen kaavamuutos. Näissä kortteleissa on osoitettu yhteensä noin 7000 k-m2 asuinrakentamiseen ja 150 k-m2 myymälätiloille kerrostalon Asemakaavalla mahdollistetaan uuden asuinpientalojen korttelialueen muodostaminen kortteliin APtontille osoitetaan kaavassa rakennusoikeutta 500 k-m2 ja enimmäiskerrosmäärä on kaksi. Asemakaavalla mahdollistetaan erillispientalojen korttelialueiden muodostuminen kortteleihin 2027 ja Olemassa oleville pientalotonteille osoitetaan pienimuotoista täydennysrakentamista, josta osa on osoitettu jo voimassaolevassa asemakaavassa. Lisäksi korttelissa 2023 voimassaolevassa asemakaavassa oleva suojeltavien rakennusten YL/s merkintä päivitetään AO-korttelialueeksi, jossa suojeltavat rakennukset on osoitetu sr-merkinnällä. Asemakaavalla muodostuu kolme uutta kunnan erillispientalotonttia. Kaavalla mahdollistetaan 500 k-m2 laajennus kirkkorakennukseen, joka on tällä hetkellä 1000 km2. YK-korttelille on osoitettu rakennusoikeutta 1500 k-m2, mikä ei tuo muutosta voimassaolevaan asemakaavaan. Enimmäiskerrosala korttelialueella on kaksi. Asemakaavassa osoitetaan kaksi liikerakennusten korttelialuetta. Korttelissa 2026 Vernerintorin laidalla sijaitsevan KL-korttelialueen rakennusoikeus on 100 k-m2, ja sen tavoiteena on mahdollistaa kioskin tai pienen liiketoiminnan sijoittuminen torin laidalle. Korttelissa 2030 sijaitseva KL-korttelialueella sijaitsee elintarvikkeiden myymälätila, jonka käytetty rakennusoikeus on 1000 k-m2. Kaavassa mahdollistetaan elintarvikemyymälän laajentaminen 500 kerrosneliömetrillä. Myymälän pysäköinti on hoidettu tontilla, ja lisärakennusoikeuden myötä myös pysäköinnille on osoitettu lisää alaa. Asemakaavassa osoitetaan kaksi virkistysaluetta: alueen pohjoisosassa sijaitseva Tinanpuisto (VL) sekä eteläosassa sijaitseva Vernerinpuisto (VP). Vernerinpuisto on osoitettu voimassaolevassa Ratavallin asemakaavassa, mutta sen pinta-ala pienenee AK-korttelialueelle rakennettavan tonttikadun myötä. Tinanpuiston virkistysalue jatkuu sekä suunnittelualueen pohjoispuolelle, että viereiselle Tinanpuiston kaava-alueelle, jonne on osoitettu jatkuvaksi jalankululle ja pyöräilylle varattuja ulkoilureittejä. Asemakaavalla mahdollistetaan yhden uuden LPA-korttelialueen muodostuminen kortteliin 2063, minkä lisäksi kaava-alueeseen kuuluu kaksi LPA-korttelialuetta voimassaolevan Ratavallin asemakaavan alueelta kortteleissa 2026 ja Kortteliin 2063 muodostettavien autopaikkojen korttelialueiden tarkoituksena on toimia viereisen kerrostalotontin sekä kirkon pysäköintialueena. Alueelle on esitetty paikka kahdelle olemassa olevalle puistomuuntajalle (et/m), joista toinen sijaitsee korttelin 2030 KL-korttelialueella ja toinen kortteliin 2027 muodostettavan uuden AO-tontin alueella. Vernerintorille on osoitettu kohdemerkintä sammutusvesijärjestelmälle, ja KL-korttelialueella on merkintä eko-pisteelle. 22

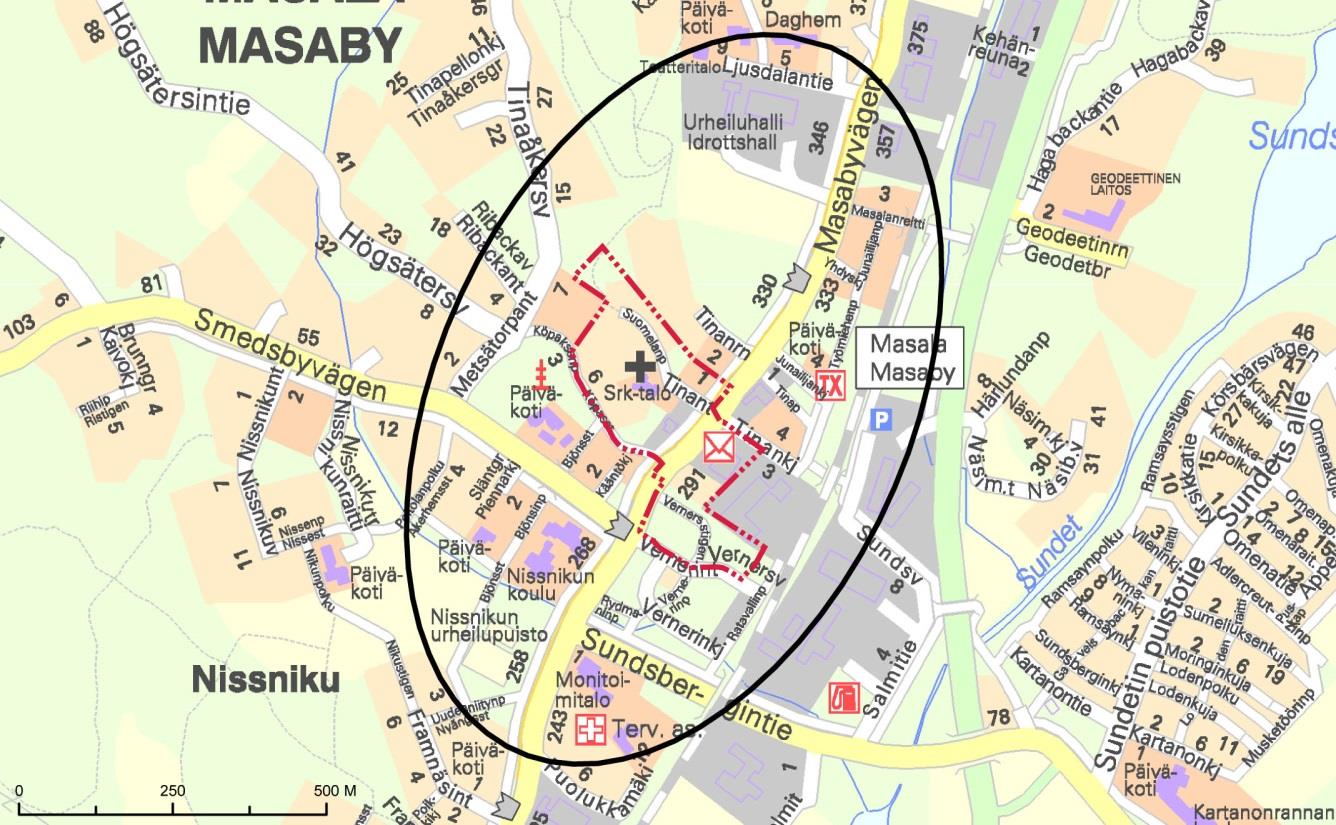

24 Bjönsinmäen asemakaava Selostus Asemakaavan vaikutuksia on arvioitu ja arvioidaan paitsi itse suunnittelualueella, myös suunnittelualuetta laajemmalla alueella, jossa kaava oletettavasti aiheuttaa muutoksia (ks. karttakuva). Arvioinnissa on hyödynnetty ja hyödynnetään kaavaselostuksen alussa mainittua lähtötietoaineistoa (ks. luettelo kaavaa koskevista asiakirjoista, taustaselvityksistä ja lähdemateriaaleista) sekä osallisilta saatavaa palautetta. Asemakaavan vaikutuksia verrataan asemakaavanmuutoksen osalta tilanteeseen, jossa ympäristö olisi rakentunut täysimääräisesti voimassa olevan asemakaavan mukaisesti. Kuva 17. Kaavan vaikutusalue (mustalla katkoviivalla esitetty alue). Kumpikin vaihtoehto vahvistaa ilmastonmuutosta, koska niissä osoitetaan alueelle mm. uutta asumista, uusia palveluja sekä uusia katuja ja kevyen liikenteen reittejä, joiden rakentaminen kuluttaa luonnonvaroja. Kaavaehdotus on kuitenkin yhdyskuntarakennetta tiivistävänä ratkaisuna ilmastonmuutoksen ehkäisyn kannalta hyvä, sillä se mahdollistaa tiiviimmän asumisen asemanseudulla, lähellä palveluita ja tukee julkisen liikenteen käyttöä. Asemakaavalla on tiivistävä vaikutus yhdyskuntarakenteeseen. Masalantien varteen sijoittuvien kerrostalojen alta joudutaan kuitenkin purkamaan olemassa olevaa, joskin osin huonokuntoista, rakennuskantaa, mikä pienentää tiivistävää rakentamista. Uusi rakentaminen on kuitenkin purettavaa tehokkaampaa ja tuo alueelle sekä lisää uusia asukkaita että palveluita. Asemakaava ei tuo merkittäviä muutoksia liikenneverkkoon, ja Masalantie säilyy alueen selkeänä pääkatuna. Masalantie muutetaan kaavalla kunnan kaduksi. Asemakaavassa osoitetaan yksi uusi tieyhteys: päät- 23

25 Bjönsinmäen asemakaava Selostus tyvä tonttikatu Rydmanintie. Suomelanpolun käyttötarkoitusta muutetaan kevyen liikenteen väylästä tonttikaduksi. Kadulla on kuitenkin ollut tähänkin asti olemassa olevalle tontille ajo sallittu, joten kaavamuutoksen tuoma käytännön vaikutus jää pieneksi. Masalantien yleissuunnitelman ja tien ilmeen perusparantamisen myötä sen asema pääkatuna vahvistuu kaavan myötä entisestään. Kaavan yhteydessä tehtävällä Masalantien yleissuunnitelmalla on myös positiivisia vaikutuksia liikenneturvallisuuden parantamiseen. Suoria tonttiliittymiä Masalantieltä karsitaan, ja kevyen liikenteen yhteydet parantuvat uusien pyöräteiden ja keskikorokkeellisten liittymien ansiosta. Nykytila Kaavan mahdollistama rakentaminen Kuva 18. Kaavan vaikutukset yhdyskuntarakenteeseen: rakeisuuskaavio. Alueella ei luontoselvityksessä havaittu olevan arvokkaita luontotyyppejä. Lisäksi kaikki luontoselvityksessä arvioidut alueet on jätetty kaavaehdotuksessa viheralueiksi, joten vaikutuksia luonnon nykytilaan tai monimuotoisuuteen ei synny. Uudisrakentaminen on liitettävissä suunnittelualueelle jo rakennettuihin kunnallisteknisiin verkostoihin. Asemakaavoitus ei edellyttäne merkittäviä vesihuollon runkoverkon parantamistoimenpiteitä kummassakaan vaihtoehdossa. Alueelle tehdään kevään 2016 aikana vesihuollon yleissuunnitelma, josta vaikutukset vesihuoltoon selviävät tarkemmin. Alueella asuu tällä hetkellä noin 60 henkeä, ja kaavamuutos mahdollistaa asukasluvun nostamisen noin 400 asukkaaseen. Kaavan mahdollistama asukasluku on laskettu Masalan keskimäärisellä asumisväljyydellä, joka on noin 50 k-m 2 asukasta kohden. Vaikka suunnittelualueen asukasluku kaavalla moninkertaistuu, ei kasvava asukasmäärä mitä ilmeisimmin Masalan keskustan mittakaavassa tuo alueelle merkittäviä muutoksia sosiaaliseen rakenteeseen. 24

26 Bjönsinmäen asemakaava Selostus Asukasluvun kasvaessa suunnittelualueella kaupan, julkisen liikenteen ja asukkaille tarjottavien palveluiden toimintaedellytykset paranevat. Asemakaava parantaa suunnittelualueen kaupallisia palveluja. Mikäli kaavan mahdollistamat ohjeelliset myymälätilat toteutuvat, tuo kaavaehdotus alueelle 830 k-m2 lisää myymälätilaa, josta 500 k-m2 on olemassa olevan elintarvikemyymälän laajennusta. Alueelle ei osoiteta kunnallisia palveluita, sillä ne sijaitsevat Masalan palvelualueella suunnittelualueen välittömässä läheisyydessä. Suunnittelualueen pohjoisosassa sijaitsevasta Tinanpuiston lähivirkistysalueesta mahdollistetaan kaavalla helpommat virkistysyhteydet itään Tinanpuiston asemakaava-alueelle sekä pohjoiseen. Tinanpuiston reitit ovat osa tärkeää virkistysyhteyttä Masalantieltä pohjoiseen laajemmille yhtenäisille viheralueilla. Lisäksi kaavan myötä alueelle rakennetaan uusi puisto, Vernerinpuisto, joka mahdollistaa virkistyksen lisäksi kanssakäymistä asukkaiden välillä. Masalan kirkon keskeinen asema maamerkkinä Masalan taajamakuvassa turvataan kaavamääräyksiin asetetuilla vaatimuksilla. YK-tontin edustalle sijoitetaan rakentamisen sijaan pysäköintialue, jolle ei saa istuttaa puita tai korkeita pensaita, jotta näkymälinja kirkolta Masalantielle ja Masalan aseman suuntaan säilyvät. Kaavalla on merkittävä vaikutus Masalantien varren taajamakuvaan. Kaavassa osoitettu rakentaminen muuttaa Masalantien vartta enemmän kaupunkimaiseksi ympäristöksi: rakentaminen on nykytilaan verrattuna korkeampaa ja tiiviimpää. Myös kivijalkakauppojen tuominen alueelle tekee taajamakuvasta kaupunkimaisemman. Taajamakuvan voidaan katsoa parantuvan huomattavasti kaavan myötä, sillä nykyisin tyhjillään olevan, rapistuvan liikerakennuksen tilalle osoitetaan uutta asumista, kevyen liikenteen reitti sekä kivijalkaan myymälätiloja. Taajamakuvaa parantaa myös Masalantien yleissuunnittelu, jossa tien varrella kulkevat kevyen liikenteen väylät rakennetaan korkealaatuisesti ja kaupunkiympäristöön soveltuviksi. Kaikki Masalan rakennetun ympäristön inventoinnissa suojeltavaksi esitetyt rakennukset on osoitettu suojeltavaksi myös asemakaavaehdotuksessa. Suojelumääräys mahdollistaa suojeltavien rakennusten ulkoasun ennallistamisen. Furugårdin tilan entisessä pihapiirissä sijaitsevat suojeltavat rakennukset muodostavat melko hyvin säilyneen kulttuuriympäristön kokonaisuuden. Pihapiiri sijaitsee kirkon takana, eikä sen välittömään läheisyyteen ole kaavassa osoitettu tehokasta rakentamista. Pihapiirissä on nykytilassa jo melko kerrostunutta rakennuskantaa. Puutalot vaihtelevat iältään 1800-luvun lopulta 1960-luvulle. Olemassa olevan kerroksellisuuden vuoksi pihapiirin pienimuotoinen täydennysrakentaminen ei uhkaa kulttuuriympäristön säilymistä. Kaavassa sallitaan yhden uuden, ympäristöön sopivan asuinrakennuksen rakentaminen pihapiiriin. Suunnittelualueen rakentaminen on yhdyskuntataloudellisesti perusteltua, koska se sijaitsee olemassa olevien kunnallisteknisten verkostojen vaikutusalueella eikä tässä mielessä aiheuta suuria kustannuksia. Kaavoitus lisää kunnan investointeja mm. alueen katu-, palvelu- ja puistorakentamiseen mutta tuo kunnalle jonkin verran tuloja tonttimyynnistä (kolme erillispientalotonttia), maankäyttösopimuksista sekä uusien asukkaiden mukana myös verotuloja. 25

27 Bjönsinmäen asemakaava Selostus Asemakaavan vaikutukset kunnan talouteen selviävät tarkemmin katujen sekä vesihuollon yleissuunnitelman valmistuttua ja niiden kustannusarvioiden tarkennuttua. Asemakaava-alueella ei sijaitse maa- ja metsätalouden kannalta tärkeitä alueita. Kaavamerkinnät ja -määräykset löytyvät kaavakartasta sekä liitteestä 4. Kaavamerkinnät ja -määräykset löytyvät kaavakartasta sekä alla olevasta luettelosta: Suomeksi Ruotsiksi Nykyisessä kaavassa Kadut Masalantie Masabyvägen Rydmanintie Rydmansvägen uusi katu Suomelanpolku Suomelastigen kevyen liikenteen väylä Tinantie Tinavägen Kevyen liikenteen kadut Aittakuja Köpaksenpolku Bodgränden Köpasstigen Viheralueet Tinanpuisto Vernerinpuisto Tinaparken Vernersparken Muut Vernerintori Vernerstorget 26

28 Bjönsinmäen asemakaava Selostus ASEMAKAAVAN TOTEUTUS Asemakaava-alueelle laaditaan asemakaavaehdotuksen kanssa rinnakkain katujen ja vesihuollon yleissuunnitelmaa, joka ohjaa kunnallistekniikan rakentamista alueella. Asemakaava-alueelle ei laadita erillistä lähiympäristö- ja rakentamistapaohjetta, mutta kaava-alueen kortteleilla 2026 ja 2030 on voimassa Ratavallin asemakaavan lähiympäristö- ja rakentamistapaohje. Masalantien yleissuunnittelun yhteydessä laaditaan Masalantien laatu- ja ympäristösuunnitelma, johon sisältyy julkisten tilojen suunnittelua ja rakentamista ohjaava laatukäsikirja. Kirkkonummen kaavoitusohjelman tavoitteena on, että asemakaava hyväksytään vuoden 2016 aikana. Asemakaavan toteutusaikataulu on riippuvainen alueen yksityisistä maanomistajista. Kunnan kaavoitus- ja investointiohjelmassa arvioidaan, että alueen kunnallistekniikan suunnittelu ja rakentaminen ajoittuvat vuosille Talorakentamisen arvioidaan kaavoitusohjelman mukaan alkavan vuonna

29 Asemakaavan seurantalomake Liite 1 Asemakaavan perustiedot ja yhteenveto Kunta 257 Kirkkonummi Täyttämispvm Kaavan nimi Bjönsinmäki Hyväksymispvm Ehdotuspvm Hyväksyjä Vireilletulosta ilm. pvm Hyväksymispykälä Kunnan kaavatunnus 33110/3247 Generoitu kaavatunnus Kaava-alueen pinta-ala [ha] 7,4922 Uusi asemakaavan pinta-ala [ha] Maanalaisten tilojen pinta-ala [ha] Asemakaavan muutoksen pinta-ala [ha] 7,4922 Ranta-asemakaava Rantaviivan pituus [km] Rakennuspaikat [lkm] Omarantaiset Ei-omarantaiset Lomarakennuspaikat [lkm] Omarantaiset Ei-omarantaiset Aluevaraukset Pinta-ala [ha] Pinta-ala [%] Kerrosala [km²] Tehokkuus [e] Pinta-alan muut. [ha +/-] Kerrosalan muut. [km² +/-] Yhteensä 7, , ,34 0, A yhteensä 3, , ,57 1, P yhteensä Y yhteensä 0,2746 3, ,55-1, C yhteensä K yhteensä 0,6953 9, ,25-0, T yhteensä V yhteensä 1, ,1-0,2512 R yhteensä L yhteensä 1, , ,02 0,3811 E yhteensä S yhteensä M yhteensä W yhteensä Maanalaiset tilat Pinta-ala [ha] Pinta-ala [%] Kerrosala [km²] Pinta-alan muut. [ha +/-] Kerrosalan muut. [km² +/-] Yhteensä Suojellut rakennukset Suojeltujen rakennusten muutos Rakennussuojelu [lkm] [k-m²] [lkm +/-] [k-m² +/-] Yhteensä

30 Alamerkinnät Aluevaraukset Pinta-ala [ha] Pinta-ala [%] Kerrosala [km²] Tehokkuus [e] Pinta-alan muut. [ha +/-] Kerrosalan muut. [km² +/-] Yhteensä 7, , ,34 0, A yhteensä 3, , ,57 1, A -1, AK 1, , ,98 0, AP 0,1077 2, ,46 0, AO 1, , ,15 1, AL -0, P yhteensä Y yhteensä 0,2746 3, ,55-1, YL -1, YK 0, , ,55-0,0829 C yhteensä K yhteensä 0,6953 9, ,25-0, K -1, KL 0, , ,25 0, T yhteensä V yhteensä 1, ,1-0,2512 VP 0, ,6-0,5106 VL 0, ,4 0,2594 R yhteensä L yhteensä 1, , ,02 0,3811 Kadut 0, ,4 0,6040 Katuauk./torit 0,0214 1,4 Kev.liik.kadut 0, ,9-0,0148 LPA 0, , ,06 0,1289 LYT -0,3370 E yhteensä S yhteensä M yhteensä W yhteensä Suojellut rakennukset Suojeltujen rakennusten muutos Rakennussuojelu [lkm] [k-m²] [lkm +/-] [k-m² +/-] Yhteensä Asemakaava

31 Blankett för uppföljning av detaljplanen Bilaga 1 Basuppgifter och sammandrag Kommun 257 Kyrkslätt Datum för ifyllning Planens namn Bjönsbacken Datum för godkännande Förslagsdatum Godkännare Dat. för meddel. om anh.gör Godkänd enligt paragraf Kommunens plankod 33110/3247 Genererad plankod Planområdets areal [ha] 7,4922 Ny detaljplaneareal [ha] Areal för underjordiska utrymmen [ha] Detaljplaneändringens areal [ha] 7,4922 Stranddetaljplan Strandlinjens längd [km] Byggplatser [antal] Med egen strand Utan egen strand Fritidsbost.byggpl. [antal] Med egen strand Utan egen strand Områdesreserveringar Areal [ha] Areal [%] Våningsyta [m²vy] Exploateringstal [e] Ändring i areal [ha +/-] Ändring i våningsyta [m²vy +/-] Sammanlagt 7, , ,34 0, A sammanlagt 3, , ,57 1, P sammanlagt Y sammanlagt 0,2746 3, ,55-1, C sammanlagt K sammanlagt 0,6953 9, ,25-0, T sammanlagt V sammanlagt 1, ,1-0,2512 R sammanlagt L sammanlagt 1, , ,02 0,3811 E sammanlagt S sammanlagt M sammanlagt W sammanlagt Underjordiska utrymmen Areal [ha] Areal [%] Våningsyta [m²vy] Ändring i areal [ha +/-] Ändring i våningsyta [m²vy +/-] Sammanlagt Skyddade byggnader Ändring i skyddade byggnader Byggnadsskydd [antal] [m²vy] [antal +/-] [m²vy +/-] Sammanlagt

32 Underbeteckningar Områdesreserveringar Areal [ha] Areal [%] Våningsyta [m²vy] Exploateringstal [e] Ändring i areal [ha +/-] Ändring i våningsyta [m²vy +/-] Sammanlagt 7, , ,34 0, A sammanlagt 3, , ,57 1, A -1, AK 1, , ,98 0, AP 0,1077 2, ,46 0, AO 1, , ,15 1, AL -0, P sammanlagt Y sammanlagt 0,2746 3, ,55-1, YL -1, YK 0, , ,55-0,0829 C sammanlagt K sammanlagt 0,6953 9, ,25-0, K -1, KL 0, , ,25 0, T sammanlagt V sammanlagt 1, ,1-0,2512 VP 0, ,6-0,5106 VL 0, ,4 0,2594 R sammanlagt L sammanlagt 1, , ,02 0,3811 Gator 0, ,4 0,6040 Öppen pl./torg 0,0214 1,4 Lättrafikgat. 0, ,9-0,0148 LPA 0, , ,06 0,1289 LYT -0,3370 E sammanlagt S sammanlagt M sammanlagt W sammanlagt Skyddade byggnader Ändring i skyddade byggnader Byggnadsskydd [antal] [m²vy] [antal +/-] [m²vy +/-] Sammanlagt Detaljplan

33

34 KOHDE 1159 Rakennusaika 1920 Kuvaus Päärakennus on 1920-luvulle tyypillinen taitekattoinen 1 ½ kerroksinen rakennus. Kaakkoisjulkisivulla on taitekattoinen frontoni ja sen alla aumakattoinen kuisti. 6- ja 9-ruutuiset sisäänaukeavat puuikkunat lienevät myöhemmin uusittuja. Julkisivussa on myöhemmin tehty pystysuuntainen vaalea mineritlevyverhous. Ylärinteeseen on myöhemmin tehty 1-kerroksinen pulpettikattoinen laajennus. Sokkeli on betonipäällysteinen. Katteena on vanhempi ruskeaksi maalattu saumattu peltikate. Suojeluluokka 2 Suojeluperusteet KOHDE Masalantien lähimaisemaan, Masalan keskustaan sijoittuva 1920-luvun taitekattoinen, ilmeeltään hieman muuttunut asuinrakennus. Muutokset on mahdollista myöhemmissä korjauksissa palauttaa. Maisemallinen ja kulttuurihistoriallinen arvo. 1160a Rakennusaika 1865 Muutosvuodet 1958 Pihapiiri, puutarha Kuvaus Puutarhamainen laaja pihapiiri sijoittuu itään viettävään rinteeseen. Tontin pohjoisosassa on avokallio, jonka päällä on graniittilohkareista 1900-luvun alussa rakennettu vesisäiliö, josta vesi aikanaan johdettiin kauppapuutarhaan. Pihapiirissä on säilynyt kasvihuoneiden vanhoja betoniperustuksia, tiettävästi myös Masan vanhan päärakennuksen perustuksia. Pihassa on suurikokoisia vanhoja pihapuita. Pihan länsireunaan sijoittuva asuinrakennus (a) on hirsirunkoinen ja perustettu lohkokivisokkelille. Rakennus on tiettävästi 1860-luvulta. Rakennusta on myöhemmin korjattu ja uudistettu. Julkisivussa on pystyrimavuoraus, jossa lohkeileva punainen maali. Ikkunat ovat myöhemmin uusittuja kaksijakoisia puuikkunoita, joihin liittyy puuleikkauksin koristellut peitelaudat ja profiloitu otsalista. Pihan puolelle sijoittuva betonisokkelille perustettu betoniportain varustettu sisäänkäyntikuisti on niin ikään myöhemmältä ajalta. Kuistissa on 1960-luvun korjauksen jäljiltä sorvatut muotoillut runkotolpat, kuten pihapiirin muissakin asuinrakennuksissa. Lasiaukollinen ulko-ovi lienee 1960-luvulta. Katteena on kolmiorimahuopakate. Suojeluluokka 2 Suojeluperusteet KOHDE Vanhan tilakeskuksen ja myöhemmän kauppapuutarhan pihapiirissä säilynyt, 1860-luvun asuinrakennus. Kokonaisuuteen kuuluu neljä asuinrakennusta, puutarhamainen pihapiiri, pihapuusto a kauppapuutarhan jäänteinä mm. graniittikivistä muurattu kasteluallas. Maisemallinen ja kulttuurihistoriallinen arvo. 1160b Rakennusaika 1900 Muutosvuodet 1958 Pihapiiri, puutarha ks. 1160a

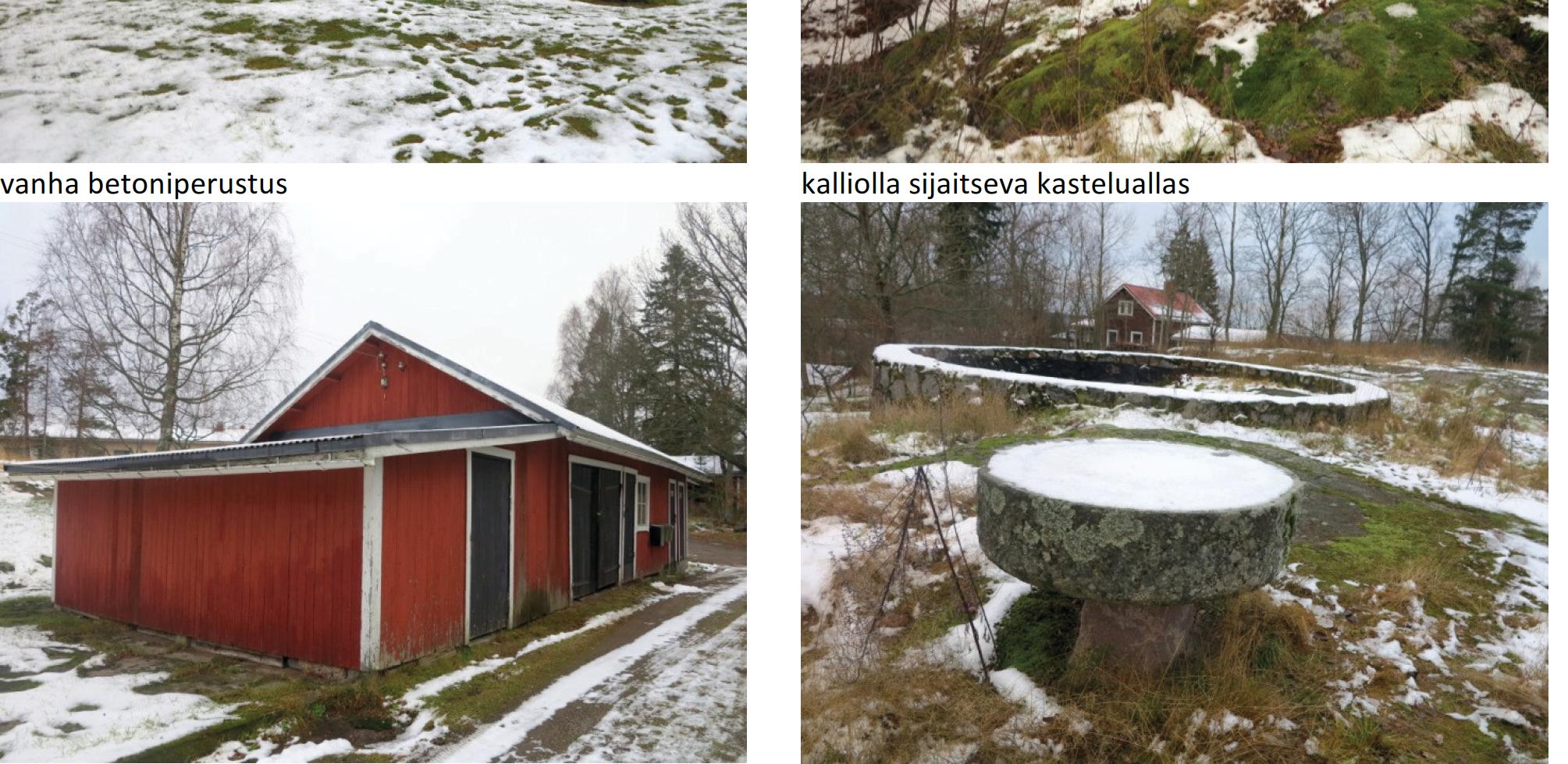

35 Kuvaus Pihan itälaidalla on entisestä autotallista ja pannuhuoneesta asuinkäyttöön muutettu 1-kerroksinen rakennus (b). Kolmiorimahuovalla verhoiltu katto on epäsymmetrinen taitekatto. Päädyssä on kaksi pariovea, eteläjulkisivulle on myöhemmin tehty betoniperustalla oleva sisäänkäyntikuisti. Julkisivuissa on osittain rimaverhoiltu levy, osittain pystyrimavuoraus. Ikkunat ovat yksiruutuisia. Suojeluluokka 3 Suojeluperusteet KOHDE Rakennusaika Muutosvuodet Pihapiiri, puutarha Kuvaus Vanhan tilakeskuksen ja myöhemmän kauppapuutarhan pihapiirissä säilynyt, asuinrakennukseksi muutettu entinen lämpökeskus ja autotalli. Kokonaisuuteen kuuluu neljä asuinrakennusta, puutarhamainen pihapiiri, pihapuusto ja kauppapuutarhan jäänteinä mm. graniittikivistä muurattu kasteluallas. 1160c 1890 (arvio) 1950-luku, 1970-luku ks. 1160a Pihan itäreunalla on tiettävästi 1900-luvun alussa rakennettu lohkokivisokkelille perustettu asuinrakennus (c), jonka nykyilme on 1950-luvun ja myöhempien korjausten seurauksena muotoutunut. Julkisivussa on yleensä punaiseksi maalattu pystyrimavuoraus, itäjulkisivun laajennus on vuorattu vaakapaneelilla. Kolmiorimahuovalla verhoiltu katto on epäsymmetrinen satulakatto. Ikkunat ovat eri aikakausilta. Suojeluluokka 2 Suojeluperusteet KOHDE Rakennusaika Pihapiiri, puutarha Kuvaus Vanhan tilakeskuksen ja myöhemmän kauppapuutarhan pihapiirissä säilynyt, korjauksissa muutettu 1900-luvun alun asuinrakennus. Kokonaisuuteen kuuluu neljä asuinrakennusta, puutarhamainen pihapiiri, pihapuusto ja kauppapuutarhan jäänteinä mm. graniittikivistä muurattu kasteluallas. Maisemallinen ja kulttuurihistoriallinen arvo. 1160d 1960 (arvio) ks. 1160a Ylimpänä pihan länsireunassa on yksikerroksinen pitkänomainen asuinrakennus (d). Vuoden 1990 inventointitietojen mukaan on rakennus rakennettu 1865 paikkeilla. Mikään nykyisessä rakennuksessa ei enää viittaa näin vanhaan rakennusajankohtaan. Sokkeli on betonia ja ikkunat 1950-luvun tyylisiä pystyjakoisia puuikkunoita. Julkisivussa on punainen lomalautavuoraus ja katteena on profiloitu pelti. Suojeluluokka 3 Suojeluperusteet Vanhan tilakeskuksen ja myöhemmän kauppapuutarhan pihapiirissä säilynyt, 1900-luvun asuinrakennus. Kokonaisuuteen kuuluu neljä asuinrakennusta, puutarhamainen pihapiiri, pihapuusto ja kauppapuutarhan jäänteinä mm. graniittikivistä muurattu kasteluallas. Maisemallinen ja kulttuurihistoriallinen arvo.
