1 DFG / TFG 540s - 550s Käyttöohjeet s DFG 540s DFG 545s DFG 550s TFG 540s TFG 545s TFG 550s

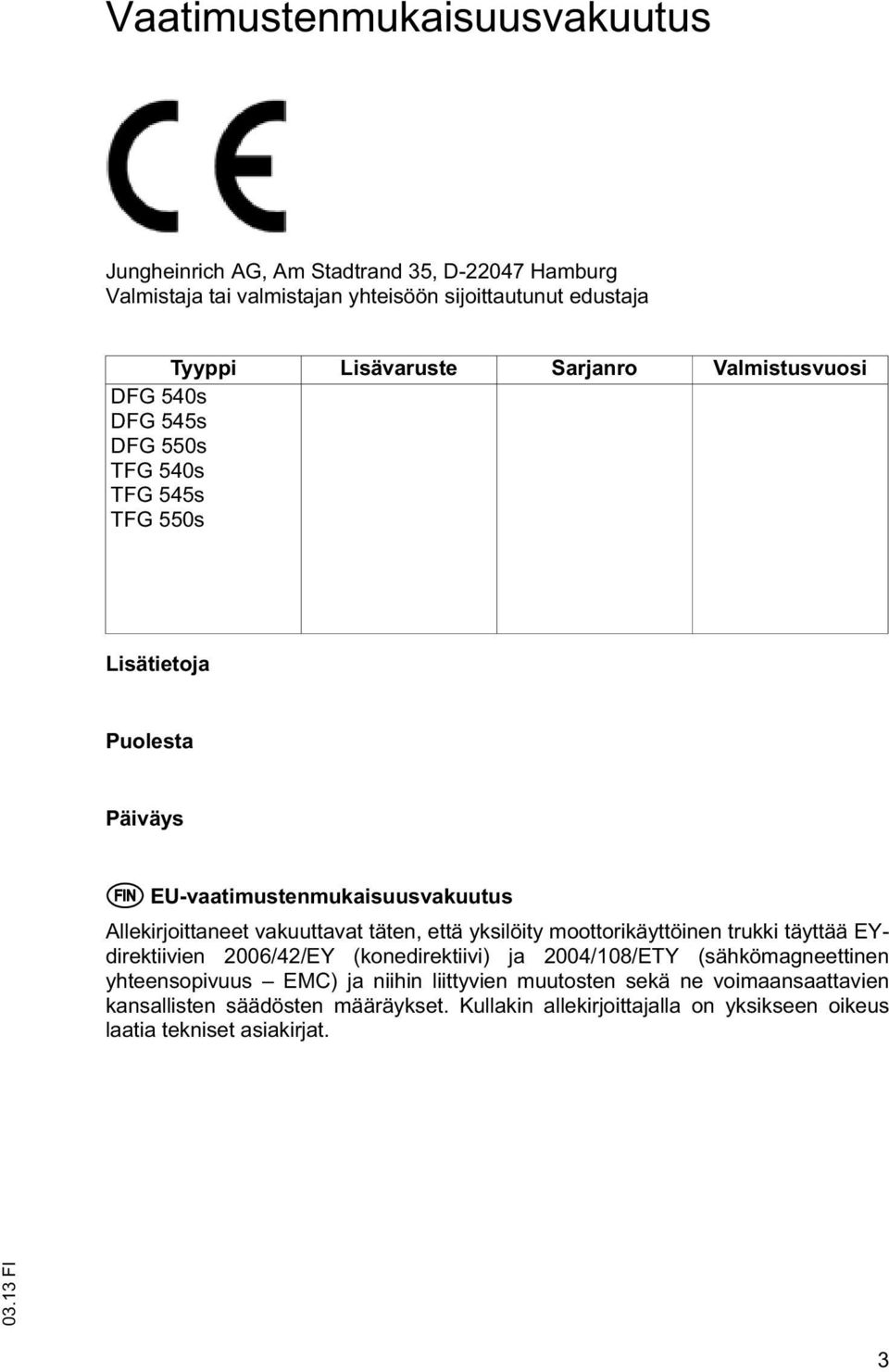

2 Vaatimustenmukaisuusvakuutus Jungheinrich AG, Am Stadtrand 35, D Hamburg Valmistaja tai valmistajan yhteisöön sijoittautunut edustaja Tyyppi Lisävaruste Sarjanro Valmistusvuosi DFG 540s DFG 545s DFG 550s TFG 540s TFG 545s TFG 550s Lisätietoja Puolesta Päiväys s EU-vaatimustenmukaisuusvakuutus Allekirjoittaneet vakuuttavat täten, että yksilöity moottorikäyttöinen trukki täyttää EYdirektiivien 2006/42/EY (konedirektiivi) ja 2004/108/ETY (sähkömagneettinen yhteensopivuus EMC) ja niihin liittyvien muutosten sekä ne voimaansaattavien kansallisten säädösten määräykset. Kullakin allekirjoittajalla on yksikseen oikeus laatia tekniset asiakirjat. 3

3 4

4 Johdanto Käyttöohjetta koskevia ohjeita Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä ALKUPERÄISESTÄ KÄYTTÖOHJEESTA. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on järjestetty kirjaimittain ja sivut on numeroitu yhtäjaksoisesti. Tässä käyttöohjeessa dokumentoidaan erilaisia trukkityyppejä. Ohjauksessa ja suoritettaessa huoltotöitä on kiinnitettävä huomiota siihen, että sovelletaan kyseiselle trukkityypille sopivaa ko. kuvausta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tästä syystä tämän käyttöohjeen sisällöstä ei voida johtaa minkäänlaisia laitteen tiettyjä ominaisuuksia koskevia vaatimuksia. Turvaohjeet ja merkinnät Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: VAARA! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena on vakavia pysyviä loukkaantumisia tai kuolema. VAROITUS! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla vakavia pysyviä tai kuolemaan johtavia loukkaantumisia. VARO! Tarkoittaa vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla lieviä tai kohtalaisen vakavia loukkaantumisia. Z OHJE Tarkoittaa esinevahinkojen vaaraa. Jos tätä ohjetta ei noudateta, seurauksena voi olla esinevahinkoja. Ohjeet ja selitykset t Tarkoittaa vakiovarustusta o Tarkoittaa lisävarustusta Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. 5

5 Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Saksa Puhelin: +49 (0) 40/

6 Sisällysluettelo A Määräystenmukainen käyttö Yleistä Määräystenmukainen käyttötapa Sallitut käyttöolosuhteet Laitteen haltijan velvollisuudet Lisälaitteiden tai lisävarusteiden liittäminen B Ajoneuvon kuvaus Käyttökuvaus Ajoneuvotyypit ja nimelliskantavuus Rakenneryhmä- ja toimintakuvaus Ajosuunnan määrittäminen Rakenneryhmien yleiskatsaus Toimintakuvaus Tekniset tiedot Suorituskykytiedot Mitat Painot Mastomallit Renkaat Moottoritiedot EN-standardit Käyttöolosuhteet Sähkölaitteita koskevat vaatimukset Merkintäpaikat ja tyyppikilvet Tyyppikilpi Trukin kantavuuskilpi Lisälaitteen kantavuuskilpi Vakaus C Kuljetus ja ensimmäinen käyttöönotto Kuljetus Trukin kuormaaminen Trukin painopisteen sijainti Trukin kuormaaminen nosturilla Kuormaaminen toisella trukilla Trukin varmistus kuljetuksen aikana Ensimmäinen käyttöönotto

7 D Trukin tankkaaminen Yleistä Dieselpolttoaineen ja nestekaasun käyttöön liittyvät turvallisuusmääräykset Nestekaasulaitteiston ylipaineventtiili Dieselpolttoaineen tankkaaminen Tankkaus Tankkaaminen polttoainekanisterien avulla Nestekaasusäiliöt Nestekaasupullot Nestekaasusäiliö Polttoainemäärän näyttö Näyttöyksikkö Nestekaasupullojen täyttömäärän näyttö (o) E Käyttö Trukin käyttöä koskevat turvallisuusmääräykset Näyttöjen ja käyttöelementtien kuvaus Näyttöyksiköllä varustetut käyttöpaneelit Ohjauskonsolin painikkeet Näyttö Trukin valmisteleminen käyttöä varten Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa Trukkiin nouseminen ja siitä poistuminen Trukit, joissa käyttäjän pään tila on rajoitettu (o) Kuljettajanpaikan säädöt Turvavyö Trukilla työskentely Ajokäyttöä koskevat turvallisuussäännöt Käyttövalmiuden luominen Käynnistäminen DFG Käynnistäminen TFG Trukin turvallinen pysäköiminen Hätäpysäytys Ajaminen Ohjaaminen Jarruttaminen Kellonajan asettaminen Haarukoiden säätäminen Haarukoiden vaihtaminen Kuormien ottaminen, kuljettaminen ja laskeminen Nostolaitteen ja kiinteiden lisälaitteiden ohjaus Muiden lisälaitteiden käyttöön liittyviä turvaohjeita Muiden lisälaitteiden käyttö SOLO-PILOTilla Muiden lisälaitteiden käyttö MULTI-PILOTilla Muiden lisälaitteiden asennus Perävaunujen hinaaminen Lisävaruste Hallintanäppäimistö (CanCode) (o)

8 6.2 Tukijärjestelmät Teräsohjaamo Liukulasi Kääntökaari Kesäovi Kuljettajanpaikan nosto Lämmitys ja ilmastointi Kuljettajanistuimen istuinlämmitys / selkänojan jatke Poistettava kuormansuojaritilä Noston katkaisun ohittaminen Sivusiirtolaitteen keskiasento Palosammutin Kallistuskulman näyttö Rockinger-kytkin käsivivulla tai kauko-ohjauksella Kamerajärjestelmä Lisävarusteet hyvin pölyisissä tiloissa työskentelyä varten Kattolasinpyyhin N-käyttökaavio Häiriötilanteet Häiriöiden paikantaminen ja poistaminen Trukin liikuttaminen ilman omaa käyttökoneistoa F Trukin kunnossapito Käyttöturvallisuus ja ympäristönsuojelu Kunnossapitoa koskevat turvallisuusmääräykset Sähköjärjestelmää koskevat työt Tuotantovälineet ja käytetyt osat Pyörät Nostoketjut Hydraulijärjestelmä Työskentely moottorin alueella Käyttöaineet ja voitelukaavio Käyttöaineiden turvallinen käsittely Voitelukaavio Käyttöaineet Huolto- ja kunnossapitotöiden kuvaus Trukin valmistelu huolto- ja kunnossapitotöitä varten Trukin turvallinen nostaminen ja pukeille asettaminen Takasuojuksen avaaminen Konepellin lukituksen avaaminen Konepellin avaaminen Pyörien vaihtaminen Pyörien kiinnityksen tarkistaminen Hydraulijärjestelmä Moottorihuolto Sulakkeiden tarkistaminen Puhdistustyöt Käynnistysakku Pakokaasujärjestelmä Trukin ottaminen uudelleen käyttöön huolto- ja kunnossapitotöiden jälkeen

9 5 Trukin seisauttaminen Toimenpiteet ennen seisottamista Toimenpiteet seisottamisen aikana Trukin ottaminen uudelleen käyttöön seisottamisen jälkeen Turvallisuustarkastus määräajoin ja epätavallisten tapahtumien jälkeen Lopullinen käytöstä poistaminen ja hävittäminen Kehotärinän mittaus Huolto ja tarkastukset Huoltotaulukko DFG Haltija Asiakaspalvelu Huoltotaulukko TFG Haltija Asiakaspalvelu

10 A Määräystenmukainen käyttö 1 Yleistä Trukkia on käytettävä ja huollettava tämän käyttöohjeen mukaisesti. Muunlainen käyttö ei ole määräysten mukaista ja voi aiheuttaa henkilöiden, trukin tai esineiden vahingoittumisen. 2 Määräystenmukainen käyttötapa OHJE Suurin sallittu kuorma ja kuorman etäisyys on ilmoitettu kantavuuskilvessä, eikä niitä saa ylittää. Kuorman on oltava kuormankäsittelylaitteen päällä tai se on kuormattava valmistajan hyväksymällä lisälaitteella. Kuorma on kuormattava kokonaan, ks. "Kuormien ottaminen, kuljettaminen ja laskeminen" sivulla 96. Kuormien nostaminen ja laskeminen. Laskettujen kuormien kuljettaminen lyhyitä matkoja. Ajo kuorma nostettuna (>30 cm) on kielletty. Henkilökuljetus ja henkilöiden nostaminen on kielletty. Kuormien työntäminen ja vetäminen on kielletty. Vetokuormien tilapäinen vetäminen. Perävaunua vedettäessä perävaunun kuorman on oltava kiinnitetty. Ilmoitettua vetokuormaa ei saa ylittää. 11

11 3 Sallitut käyttöolosuhteet VAARA! Ajoväylien sallittuja piste- ja kokonaiskuormia ei saa ylittää. Jos näkyvyys on huono, toisen henkilön on opastettava käyttäjää. Käyttäjän on varmistettava, ettei kuormausramppia tai lastaussiltaa poisteta tai irroteta kuormauksen tai kuormanpurkauksen aikana. Käyttö teollisessa ja kaupallisessa ympäristössä. Sallittu lämpötila-alue -20 C 40 C. Käyttö vain kiinteillä, kantavilla ja tasaisilla pinnoilla. Ajoväylien sallittuja piste- ja kokonaiskuormia ei saa ylittää. Käyttö vain ajoväylillä, joilla on hyvä näkyvyys ja joiden käyttöön on laitteen haltijan lupa. Ajo pinnoilla, joiden kaltevuus on enintään 15 %. Poikittain ja viistottain ajaminen luiskissa on kielletty. Aja kuorma ylämäkeen päin. Käyttö osittain julkisessa liikenteessä. Nestekaasutrukkeja (TFG) ei saa käyttää maanpinnan alapuolella. VAROITUS! Nestekaasutrukkien (TFG) käytöstä maanpinnan alapuolella seuraa räjähdysvaara Nestekaasu on ilmaa raskaampaa. Maanpinnan alapuolella olevilla alueilla voi sen vuoksi muodostua räjähtävä nestekaasu-ilmaseos, jos riittävästä tuuletuksesta ei ole huolehdittu. Nestekaasutrukkeja ei saa käyttää maanpinnan alapuolella. VAROITUS! Käyttö äärimmäisissä olosuhteissa Trukin käyttö äärimmäisissä olosuhteissa voi johtaa toimintahäiriöihin ja tapaturmiin. Trukin käyttö äärimmäisissä olosuhteissa, erityisesti erittäin pölyisessä tai korroosiolle altistavassa ympäristössä, edellyttää erikoisvarustusta ja -lupaa. Käyttö räjähdysvaarallisilla alueilla ei ole sallittua. Trukin käyttö ulkona ja vaarallisilla alueilla on kielletty rajuilmalla (myrsky, salamointi). 12

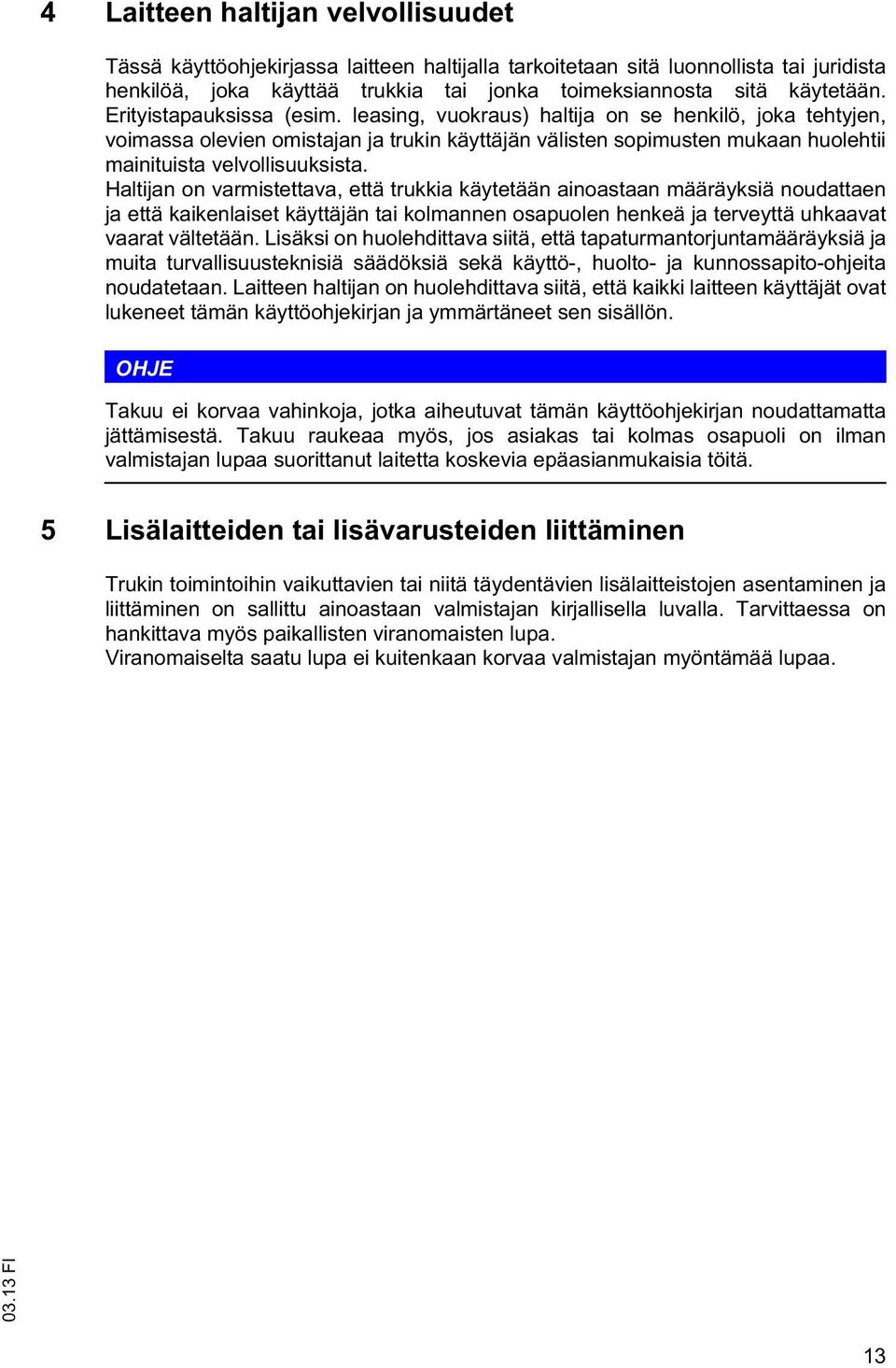

12 4 Laitteen haltijan velvollisuudet Tässä käyttöohjekirjassa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka käyttää trukkia tai jonka toimeksiannosta sitä käytetään. Erityistapauksissa (esim. leasing, vuokraus) haltija on se henkilö, joka tehtyjen, voimassa olevien omistajan ja trukin käyttäjän välisten sopimusten mukaan huolehtii mainituista velvollisuuksista. Haltijan on varmistettava, että trukkia käytetään ainoastaan määräyksiä noudattaen ja että kaikenlaiset käyttäjän tai kolmannen osapuolen henkeä ja terveyttä uhkaavat vaarat vältetään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on huolehdittava siitä, että kaikki laitteen käyttäjät ovat lukeneet tämän käyttöohjekirjan ja ymmärtäneet sen sisällön. OHJE Takuu ei korvaa vahinkoja, jotka aiheutuvat tämän käyttöohjekirjan noudattamatta jättämisestä. Takuu raukeaa myös, jos asiakas tai kolmas osapuoli on ilman valmistajan lupaa suorittanut laitetta koskevia epäasianmukaisia töitä. 5 Lisälaitteiden tai lisävarusteiden liittäminen Trukin toimintoihin vaikuttavien tai niitä täydentävien lisälaitteistojen asentaminen ja liittäminen on sallittu ainoastaan valmistajan kirjallisella luvalla. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaiselta saatu lupa ei kuitenkaan korvaa valmistajan myöntämää lupaa. 13

13 14

14 B Ajoneuvon kuvaus 1 Käyttökuvaus DFG / TFG 540s - 550s on kuljettajan istuimella varustettu nelipyöräinen, polttomoottorikäyttöinen haarukkatrukki. DFG-tyypin trukeissa on dieselmoottori, TFG-tyypin trukeissa nestekaasukäyttöön tarkoitettu ottomoottori. DFG / TFG 540s - 550s on vapaasti kantava vastapainotrukki, joka voi trukin eteen kiinnitettävällä kuormankäsittelylaitteella ottaa, nostaa, kuljettaa ja laskea kuormia. DFG / TFG 540s - 550s on varustettu hydrostaattisella vetoyksiköllä. Polttomoottori käyttää hydraulitoiminnoista huolehtivia suurpainepumppuja ja pyöriä käyttäviä hydraulimoottoreita. 1.1 Ajoneuvotyypit ja nimelliskantavuus Nimelliskantavuus vaihtelee tyypin mukaan. Nimelliskantavuus ilmenee tyyppimerkinnästä. DFG540s DFG Tyyppimerkintä 5 Mallisarja 40 Nimelliskantavuus x 100 kg s Hydrostaattinen vetoyksikkö Nimelliskantavuus ei yleensä ole sama kuin sallittu kantavuus. Sallittu kantavuus ilmenee trukkiin kiinnitetystä kantavuuskilvestä. 15

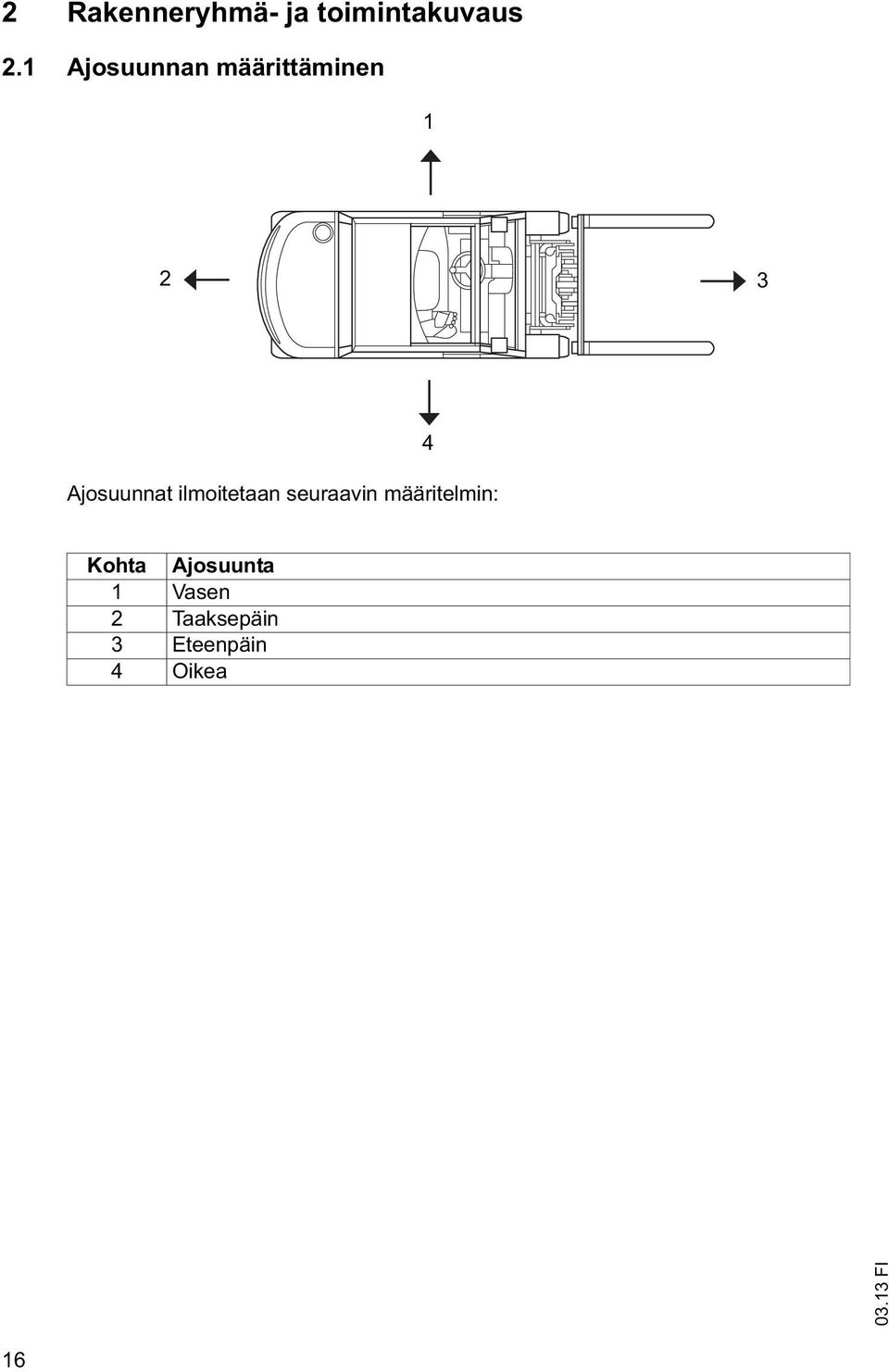

15 2 Rakenneryhmä- ja toimintakuvaus 2.1 Ajosuunnan määrittäminen Ajosuunnat ilmoitetaan seuraavin määritelmin: 4 Kohta Ajosuunta 1 Vasen 2 Taaksepäin 3 Eteenpäin 4 Oikea 16

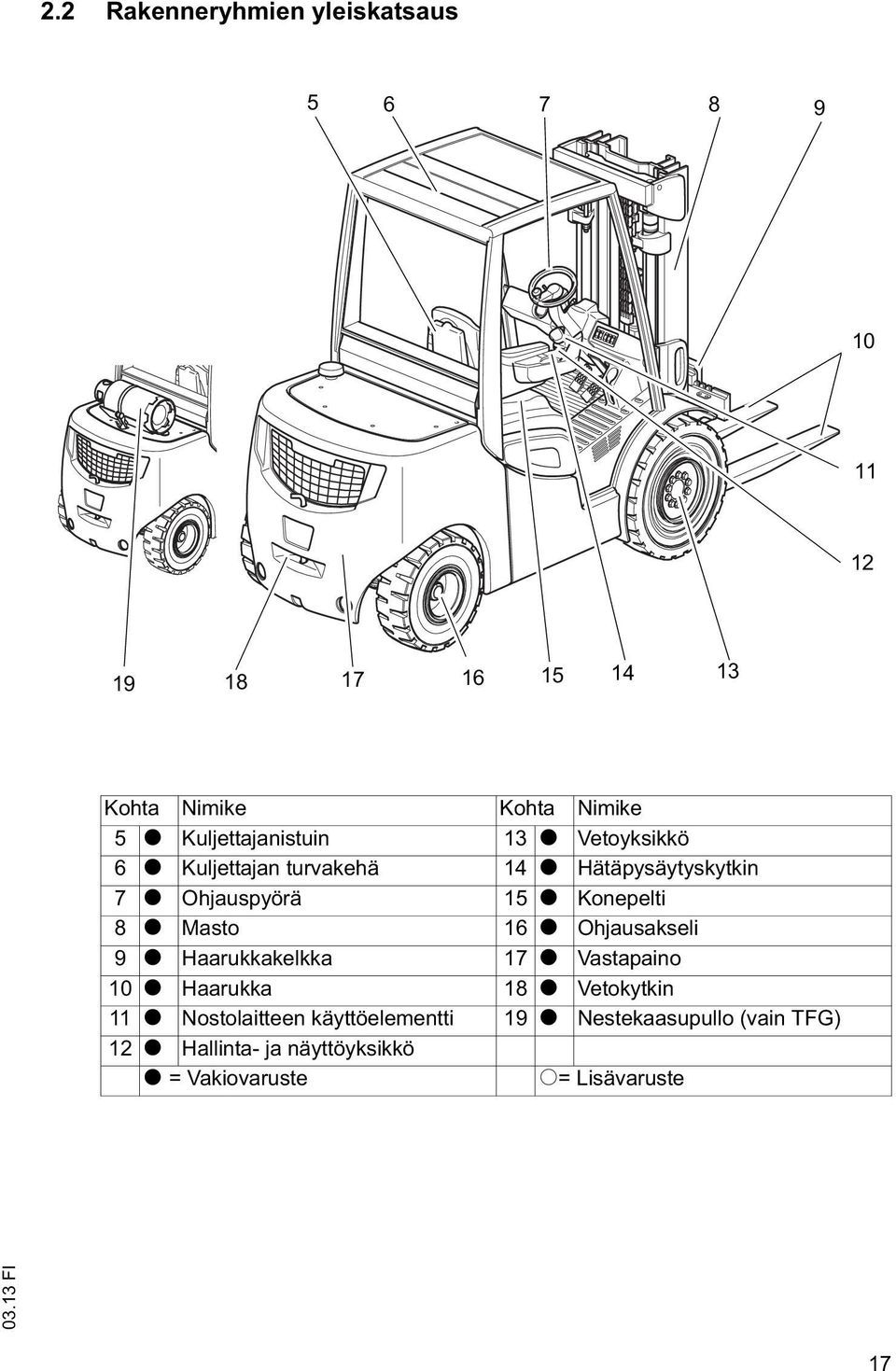

16 2.2 Rakenneryhmien yleiskatsaus Kohta Nimike Kohta Nimike 5 t Kuljettajanistuin 13 t Vetoyksikkö 6 t Kuljettajan turvakehä 14 t Hätäpysäytyskytkin 7 t Ohjauspyörä 15 t Konepelti 8 t Masto 16 t Ohjausakseli 9 t Haarukkakelkka 17 t Vastapaino 10 t Haarukka 18 t Vetokytkin 11 t Nostolaitteen käyttöelementti 19 t Nestekaasupullo (vain TFG) 12 t Hallinta- ja näyttöyksikkö t = Vakiovaruste o= Lisävaruste 17

17 2.3 Toimintakuvaus Runko Runko muodostaa yhdessä vastapainon kanssa trukin kantavan perusrakenteen. Siihen on kiinnitetty pääkomponentit. Hydrauliöljysäiliö on istutettu ajoneuvon runkoon oikealle puolelle ja DFG-sarjan polttoainesäiliö vasemmalle puolelle. Kuljettajan tila ja kuljettajan turvakehä Kuljettajan turvakehää (6) on saatavana eri malleina. Se suojaa kuljettajaa putoavilta kappaleilta ja muiden ulkoisten tekijöiden vaikutukselta. Kaikki hallintalaitteet on sijoitettu ergonomisesti. Ohjauspylvästä ja kuljettajanistuinta voidaan säätää yksilöllisesti. Näyttöruudun (12) ohjaus- ja varoitusnäyttöjen avulla järjestelmää voi valvoa käytön aikana, ja ne takaavatkin korkean turvallisuustason. Ohjaus Hydrostaattisen ohjauksen ohjaussylinteri on istutettu ohjausakseliin (16), ja sitä ohjataan ohjaustehostimella. Ohjaava akseli on laakeroitu runkoon itseasennoituvasti, minkä ansiosta pito on hyvä myös epätasaisella ajoväylällä. Pyörät Kaikki pyörät ovat ajoneuvorakenteen sisäpuolella. Renkaiksi voidaan valita ilmarenkaat tai Super Elastic -renkaat. Moottori Tehokas vesijäähdytetty diesel- tai nestekaasumoottori, jonka käyttöikä on pitkä ja kulutus ja päästöt alhaiset. Dieselmoottoreissa on vakiona lisäaineeton hiukkassuodatinjärjestelmä. Nestekaasumoottoreihin on lisävarusteena saatavana säädeltävä 3- suuntakatalysaattori. Sähköjärjestelmä 12 voltin järjestelmä, vaihtovirtalaturi. Käynnistyksentoiston esto estää käyttövirheet käynnistyksen yhteydessä. Dieselmoottoreihin on asennettu pikaesihehkutusjärjestelmä, nestekaasumoottoreissa on elektroninen sytytysjärjestelmä moottorin käynnistämiseksi nopeasti ja ongelmitta. Moottori käynnistetään ja sammutetaan virtalukosta. 18

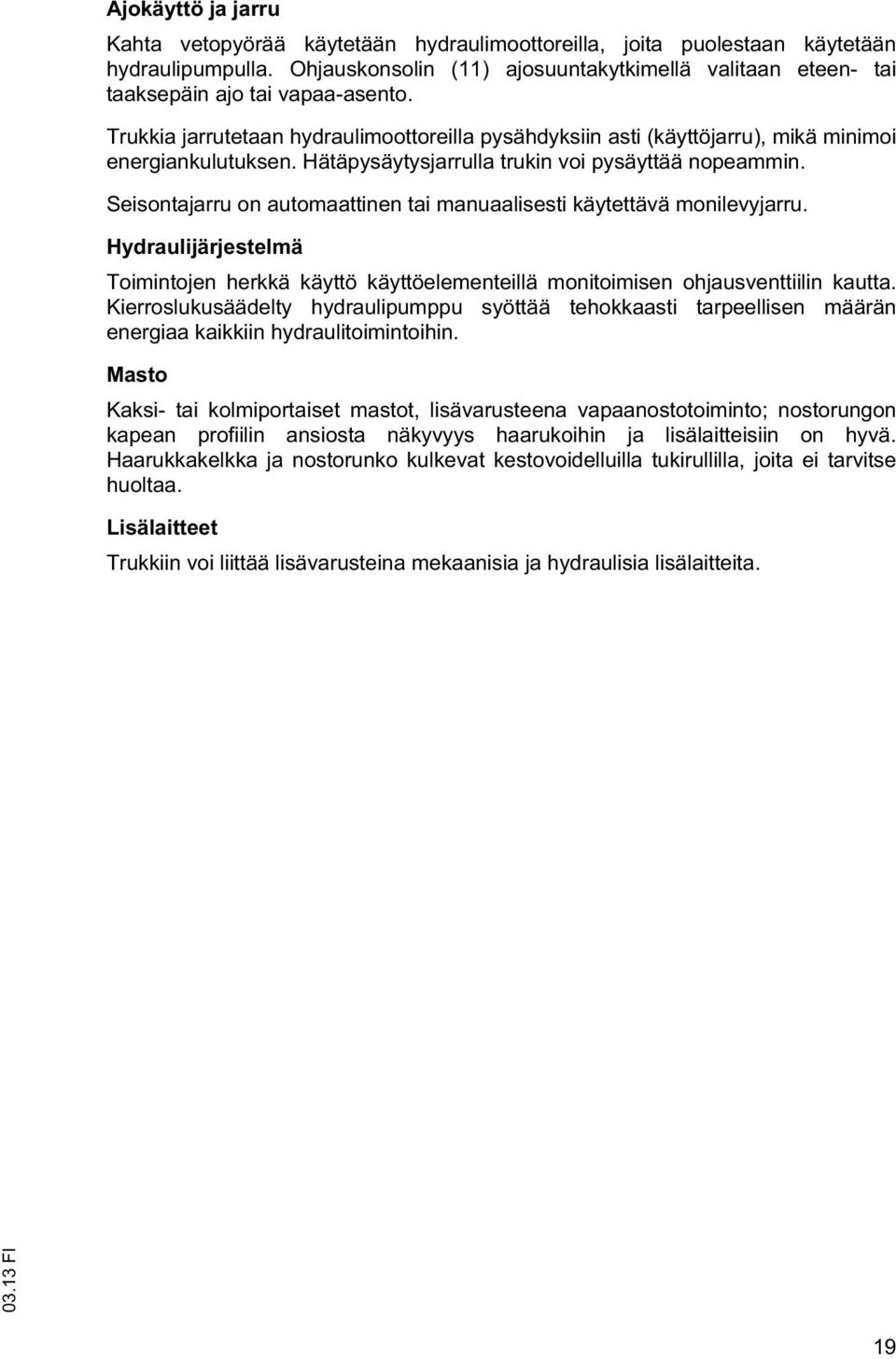

18 Ajokäyttö ja jarru Kahta vetopyörää käytetään hydraulimoottoreilla, joita puolestaan käytetään hydraulipumpulla. Ohjauskonsolin (11) ajosuuntakytkimellä valitaan eteen- tai taaksepäin ajo tai vapaa-asento. Trukkia jarrutetaan hydraulimoottoreilla pysähdyksiin asti (käyttöjarru), mikä minimoi energiankulutuksen. Hätäpysäytysjarrulla trukin voi pysäyttää nopeammin. Seisontajarru on automaattinen tai manuaalisesti käytettävä monilevyjarru. Hydraulijärjestelmä Toimintojen herkkä käyttö käyttöelementeillä monitoimisen ohjausventtiilin kautta. Kierroslukusäädelty hydraulipumppu syöttää tehokkaasti tarpeellisen määrän energiaa kaikkiin hydraulitoimintoihin. Masto Kaksi- tai kolmiportaiset mastot, lisävarusteena vapaanostotoiminto; nostorungon kapean profiilin ansiosta näkyvyys haarukoihin ja lisälaitteisiin on hyvä. Haarukkakelkka ja nostorunko kulkevat kestovoidelluilla tukirullilla, joita ei tarvitse huoltaa. Lisälaitteet Trukkiin voi liittää lisävarusteina mekaanisia ja hydraulisia lisälaitteita. 19

19 3 Tekniset tiedot Z Kaikki tekniset tiedot koskevat vakiovarusteltua trukkia. Kaikki tähdellä *) merkityt arvot voivat vaihdella varustelun (esim. nostorunko, ohjaamo, renkaat) mukaan. Teknisten tietojen arvot vastaavat saksalaista määräysten "Trukkien tyyppitiedot". Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 3.1 Suorituskykytiedot DFG 540s - 550s Nimike DFG 540s DFG 545s DFG 550s Kantavuus kun Q kuorman painopisteen kg etäisyys on C 1) C Kuorman painopisteen etäisyys mm Ajonopeus * kuorman kanssa / ilman kuormaa km/h Nostonopeus kuorman kanssa / ilman kuormaa 0,53/0,56 0,51/0,55 0,49/0,53 m/s Laskunopeus kuorman kanssa / ilman kuormaa 0,57/0,54 0,57/0,54 0,57/0,54 m/s Nousukyky 2) * kuorman kanssa / ilman 25/27 23/26 21/25 % kuormaa Kiihtyvyys * 15 m:iin kuorman kanssa / 5,7/5,0 6,0/5,2 6,2/5,5 s ilman kuormaa Lisälaitteiden työpaine bar Öljynsyöttö lisälaitteisiin l/min 1) Nostolaitteen ollessa pystysuorassa. 2) Ilmoitetut arvot kuvaavat enimmäisnousukykyä pienten korkeuserojen ja ajoalustan epätasaisuuksien (ajoradan reunat) selvittämiseksi. Käyttö yli 15 % nousevilla pinnoilla on kielletty. 20

20 TFG 540s - 550s Nimike TFG 540s TFG 545s TFG 550s Kantavuus kun Q kuorman painopisteen etäisyys on C 1) kg C Kuorman painopisteen etäisyys mm Ajonopeus * kuorman kanssa / ilman kuormaa km/h Nostonopeus kuorman kanssa / ilman kuormaa 0,53/0,56 0,51/0,55 0,49/0,53 m/s Laskunopeus kuorman kanssa / ilman kuormaa 0,57/0,54 0,57/0,54 0,57/0,54 m/s Nousukyky 2)* kuorman kanssa / ilman 25/27 23/26 21/25 % kuormaa Kiihtyvyys * 15 m:iin kuorman kanssa / 5,7/5,0 6,0/5,2 6,2/5,5 s ilman kuormaa Lisälaitteiden työpaine bar Öljynsyöttö lisälaitteisiin l/min 1) Nostolaitteen ollessa pystysuorassa. 2) Ilmoitetut arvot kuvaavat enimmäisnousukykyä pienten korkeuserojen ja ajoalustan epätasaisuuksien (ajoradan reunat) selvittämiseksi. Käyttö yli 15 % nousevilla pinnoilla on kielletty. 21

21 3.2 Mitat DFG/TFG 540s - 550s Nimike DFG/TFG 540s *) Taulukossa annetut tiedot koskevat vakiomallia. DFG/TFG 545s DFG/TFG 550s a/2 Turvaetäisyys mm h 1 Korkeus masto sisään ajettuna* mm h 2 Vapaanosto* mm h 3 Nosto* mm h 4 Korkeus masto ulos ajettuna* mm h 6 Korkeus turvakehän yläreunaan* mm h 7 Istuinkorkeus* mm h 10 Kytkentäkorkeus mm Maston kallistus eteen* Maston kallistus taakse* l 1 Kokonaispituus, ml. haarukka* mm l 2 Kokonaispituus, ml. haarukan selkä* mm b1 Kokonaisleveys* mm s/e/l Haarukan mitat* 50/125/ /150/ /150/1150 mm m 1 Maavara maston alla kuorman kanssa* mm m 2 Maavara akselivälin keskellä* mm Haarukkakelkka ISO 2328, luokka/tyyppi A, B 3A 3A 4A Työkäytävän leveys 800 A st x lavoilla pitkittäin mm A st 000 x lavoilla mm Työkäytävän leveys 1 poikittain W a Kääntösäde mm b 13 Pienin kääntöpisteen etäisyys mm x Painopisteen etäisyys* mm c Kuorman painopiste mm y Akseliväli mm 22

22 23

23 3.3 Painot Z Kaikki tiedot kg:ina. DFG 540s DFG 545s DFG 550s Omapaino* Akselipaino ilman kuormaa 2920 / / / 4400 edessä/takana* Akselipaino kuorman kanssa edessä/takana* 9050 / / / 1500 TFG 540s TFG 545s TFG 550s Omapaino* Akselipaino ilman kuormaa 2950 / / / 4420 edessä/takana* Akselipaino kuorman kanssa edessä/takana* 9070 / / / 1530 *) Taulukossa annetut tiedot koskevat vakiomallia. 24

24 3.4 Mastomallit Z Kaikki tiedot mm. DFG/TFG 540s-545s Nimike ZT ZZ DZ Nosto h 3 Vapaanost o h 2 Mastotaulukko Rakennekorke us sisään ajettuna h 1 Rakennekorkeu s ulos ajettuna h 4 Maston paino (kg)

25 DFG/TFG 550s Nimike ZT ZZ DZ Nosto h 3 Vapaanost o h 2 Mastotaulukko Rakennekorke us sisään ajettuna h 1 Rakennekorkeu s ulos ajettuna h 4 Maston paino (kg) Erikoismalleja ei käsitellä tässä yleiskatsauksessa. 26

26 3.5 Renkaat OHJE Tehdasasennettuja renkaita/vanteita vaihdettaessa on aina käytettävä alkuperäisvaraosia tai valmistajan hyväksymiä tuotteita, muuten valmistajan ilmoittamat spesifikaatiot eivät ole voimassa. Valmistajan asiakaspalvelu vastaa mielellään kysymyksiin. DFG/TFG 540s - 550s Nimike DFG/TFG 540s 545s 550s SE* / / / Ilma* 18 PR 12 PR 14 PR Eturenkaat Rengaspaine (baaria) Kiristysvääntömomen tti (Nm) SE* 28 x x x 9-15 Takarenka at Ilma* 28 x 9-15 / 12 PR 28 x 9-15 / 12 PR 28 x 9-15 / 12 PR Rengaspaine (baaria) 8,25 8,25 8,25 Kiristysvääntömomen tti (Nm) DFG/TFG 540s - 550s Nimike Ilma* Kaksoisetu renkaat Kiristysvääntömomen tti (Nm) DFG/TFG 540s 545s 550s SE* / 14 PR / 14 PR / 14 PR Rengaspaine (baaria) *) Taulukossa ilmoitetut tyypit vastaavat vakiovarustelua. Ajoneuvon varustelun mukaan asennettuna voi olla muutkin renkaat. 27

27 3.6 Moottoritiedot Moottori - DFG 540s - 550s Nimike DFG 540s DFG 545s DFG 550s Sylinterit/iskutilavuus 4 / / / 1968 cm³ Tyhjäkäyntikierrosluku min-1 Nimelliskierrosluku min-1 Moottorin teho kw Polttoaineen kulutus 60 VDI-työprosessia/h 4,4 4,8 5,2 l/h [kg/h] Moottori - TFG 540s - 550s Nimike TFG 540s TFG 545s TFG 550s Sylinterit/iskutilavuus 6 / / / 3597 cm³ Tyhjäkäyntikierrosluku min-1 Nimelliskierrosluku min-1 (kuormittamaton) Moottorin teho kw Polttoaineen kulutus 60 VDI-työprosessia/h 4,3 4,5 4,8 l/h [kg/h] 28

28 3.7 EN-standardit Z Z Z Z Jatkuva äänenpainetaso DFG 540s-550s: 77 db(a) TFG 540s-550s: 78 db(a) *+/- 3 db(a) laitevarustuksen mukaan EN 12053:n mukaan, ISO 4871:ää vastaavasti. Jatkuva äänenpainetaso on standardin määräysten mukaan mitattu arvo, jossa otetaan huomioon äänenpainetaso ajon, noston ja tyhjäkäynnin aikana. Äänenpainetaso mitataan kuljettajan korvan kohdalta. Tärinä DFG 540s-550s: 0,48 m/s² TFG 540s-550s: 0,48 m/s² EN 13059:n mukaan. Mittausketjun sisäinen tarkkuus on 21 C± 0,02 m/s². Poikkeamia voivat aiheuttaa myös anturin sijainnin muutokset ja kuljettajien painoerot. Vartaloon työskentelyasennossa vaikuttava värähtelykiihtyvyys on standardin mukaan lineaarisesti integroitu, painotettu pystysuuntainen kiihtyvyys. Se mitataan ajettaessa vakionopeudella ajoalustassa olevien kohoumien yli (vakiomallinen trukki). Trukkikohtaiset mittaustiedot on selvitetty kertaalleen, eikä niitä saa sekoittaa työntekijädirektiivissä 2002/44/EY (tärinä) määritettyyn ihmiseen kohdistuvaan tärinään. Valmistaja tarjoaa erikoispalvelua ihmiseen kohdistuvan tärinän mittaamiseen, ks. "Kehotärinän mittaus" sivulla 214. Sähkömagneettinen yhteensopivuus (EMC) Valmistaja vahvistaa sähkömagneettisten häiriöpäästöjen ja häiriönkestävyyden raja-arvojen noudattamisen sekä sähköstaattisen purkaustarkastuksen suorittamisen standardin EN ja siinä mainittujen määräysten mukaisesti. Sähkö- ja elektroniikkaosia ja niiden järjestystä saa muuttaa vain valmistajan kirjallisella luvalla. VAROITUS! Ei-ionisoivan säteilyn lääkinnällisille laitteille aiheuttama häiriö Ei-ionisoivaa säteilyä luovuttava trukin sähkövarustus (esim. langaton tiedonsiirto) voi häiritä käyttäjän käyttämien lääkinnällisten laitteiden (sydämentahdistinten, kuulolaitteiden yms.) toimintaa ja aiheuttaa toimintahäiriöitä. On selvitettävä lääkärin tai lääkinnällisen laitteen valmistajan kanssa, voiko kyseistä laitetta käyttää trukin läheisyydessä. 29

29 3.8 Käyttöolosuhteet Z Ympäristönlämpötila Käytön aikana -20 C - 40 C Kun trukkia käytetään jatkuvasti äärimmäisissä lämpötilojen vaihteluissa tai tiivistyvässä ilmankosteudessa, sille tarvitaan erikoisvarustus ja -lupa. 3.9 Sähkölaitteita koskevat vaatimukset Valmistaja vahvistaa sähkölaitteiden suunnittelua ja valmistusta koskevien vaatimusten noudattamisen trukin määräystenmukaisessa käytössä standardinen 1175 Trukkien turvallisuus sähkölaitteita koskevat vaatimukset mukaisesti. 30

30 4 Merkintäpaikat ja tyyppikilvet Z Varoitus- ja ohjekilpien, kuten kuormakaavioiden, kiinnityspisteiden ja tyyppikilpien, on oltava aina luettavissa. Tarvittaessa ne on vaihdettava

31 Kohta Nimike 20 Ajo kielletty kuorma nostettuna, maston kallistaminen eteen kielletty kuorma nostettuna 21 Noudata käyttöohjekirjaa 22 Käyttäjän enimmäiskoko (o) 23 Kiinnityskohdat nosturikuormausta varten 24 Laitekilpi 25 Henkilökuljetus kielletty 26 Melutaso 27 Turvavyön kiinnitys 28 Polttoaine 29 Kaatumisvaroitus 30 Sarjanumero, stanssattu runkoon konepellin alle 31 Tunkin kiinnityskohdat 32 Älä mene kuorman päälle tai alle, puristumisvaara maston liikkuessa 33 Kantavuus 34 Lisälaitteen kantavuus 35 Katsastuslaatta (o) 36 Hydrauliöljyspesifikaatio 37 Tyyppimerkintä 32

32 4.1 Tyyppikilpi Z Kuvassa näkyy EU:n jäsenmaissa käytetty vakiomalli. Muissa maissa tyyppikilven malli voi olla poikkeava Z Koht Koht Nimike a a Nimike 38 Tyyppi 43 Valmistusvuosi 39 Sarjanumero 44 Kuorman painopisteen etäisyys (mm) 40 Nimelliskantavuus kg 45 Tyhjäpaino (kg) 41 Vetoyksikön teho 46 Valmistaja 42 Lisävaruste 47 Valmistajan logo Trukkiin tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (39). 33

33 4.2 Trukin kantavuuskilpi VARO! Haarukoiden vaihtoon liittyvä tapaturmavaara Kantavuus muuttuu vaihdettaessa toimitustilasta poikkeavat haarukat. Jos haarukat vaihdetaan, trukkiin on kiinnitettävä erillinen kantavuuskilpi. Ilman haarukoita toimitettaviin trukkeihin liitetään vakiohaarukoiden kantavuuskilpi (pituus: 1150 mm). Kantavuuskilpi (34) ilmoittaa trukin kantavuuden Q (kg) maston ollessa pystysuorassa. Taulukkomuodossa esitetään enimmäiskantavuus tietyssä kuorman painopisteessä D (mm) ja halutussa nostokorkeudessa H (mm). Trukin kantavuuskilpi (34) ilmoittaa trukin kantavuuden toimitukseen sisältyviä haarukoita käytettäessä. Esimerkki enimmäiskantavuuden laskemisesta: h3 (mm) Q (kg) D (mm) Kun kuorman painopiste D on 600 mm ja enimmäisnostokorkeus h 3 on 3600 mm, enimmäiskantavuus Q on 1105 kg. Nostokorkeuden rajoitus Sisä-/ulkomaston nuolimerkinnät (48 ja 49) osoittavat käyttäjälle, milloin kantavuuskilvessä määrätyt nostokorkeuksien rajat on saavutettu

34 4.3 Lisälaitteen kantavuuskilpi Lisälaitteiden kantavuuskilvet on kiinnitetty trukin kantavuuskilven viereen, ja niissä ilmoitetaan trukin kantavuus Q (kg) kutakin lisälaitetta käytettäessä. Lisälaitteen kantavuuskilvessä ilmoitetun sarjanumeron on vastattava lisälaitteen laitekilvessä olevaa numeroa. 5 Vakaus Trukin vakaus on testattu tekniikan viimeisimmän kehitystason mukaisesti. Vakautta testattaessa otetaan huomioon dynaamiset ja staattiset kaatovoimat, joita määräystenmukaisessa käytössä voi esiintyä. Trukin vakauteen vaikuttavat mm. seuraavat seikat: renkaat masto lisälaite kuljetettava kuorma (koko, paino, painopiste) VAROITUS! Vakauden menetyksen aiheuttama tapaturmavaara Mainittujen komponenttien muuttaminen muuttaa myös vakautta. 35

35 36

36 C Kuljetus ja ensimmäinen käyttöönotto 1 Kuljetus Kuljetus voi tapahtua kahdella eri tavalla maston rakennekorkeudesta ja käyttöpaikan paikallisista olosuhteista riippuen: pystyssä, masto asennettuna (kun rakennekorkeus on vähäinen) pystyssä, masto purettuna (kun rakennekorkeus on suuri), kaikki peruslaitteen ja maston väliset mekaaniset liitokset ja hydrauliletkut irrotettuina. 2 Trukin kuormaaminen 2.1 Trukin painopisteen sijainti VAROITUS! Kaatumisvaara kaarreajossa muuttuneen painopisteen sijainnin vuoksi Kokonaispainopisteen sijainti voi vaihdella trukin varustuksen (erityisesti mastomallin) mukaan. Mastottomissa trukeissa painopiste siirtyy selvästi vastapainon suuntaan. Aja trukkia varovasti ja tilanteeseen sopivalla nopeudella, jotta trukin kaatuminen vältetään. Viereisessä kuvassa näkyy painopisteen likimääräinen sijainti. 37

37 2.2 Trukin kuormaaminen nosturilla VARO! Maston vaurioitumisen vaara Nosturikuormaus on tarkoitettu vain ensimmäistä käyttöönottoa edeltävään kuljetukseen. Tehtävään koulutetun ammattihenkilöstön on suoritettava nosturikuormaus säädösten VDI 2700 ja VDI 2703 suositusten mukaisesti. VAARA! Irtoavien nostovälineiden aiheuttama tapaturmavaara Käytä vain nostovälineitä, joiden kantavuus on riittävä. Kuormauspaino = trukin tyhjäpaino (+ akun paino sähkökäyttöisissä trukeissa). Maston on oltava kokonaan kallistettuna taaksepäin. Mastoon kiinnitettävien nostovälineiden vapaan pituuden on oltava vähintään 2 m. Kiinnitä nostovälineiden sidontavälineet siten, etteivät ne nostettaessa kosketa lisävarusteita tai kuljettajan suojakattoa. Älä mene riippuvan kuorman alle. Trukin kuormauksen saavat suorittaa vain henkilöt, joilla on sidontavälineiden ja nostotyökalujen käsittelyyn vaadittava koulutus. Käytä nosturikuormauksessa turvakenkiä. Vaara-alueelle meneminen ja vaara-alueella oleskelu on kielletty. Kiinnitä nostovälineet vain niille tarkoitettuihin kiinnityskohtiin ja varmista, etteivät ne irtoa. Z Trukin tyhjäpaino: ks. "Tyyppikilpi" sivulla 33. Trukin kuormaus nosturilla Edellytykset Pysäköi trukki turvallisesti, ks. "Trukin turvallinen pysäköiminen" sivulla 84. Kiinnitä nostovälineet kiinnityspisteisiin (51) ja (50). Nosta trukkia ja kuormaa se. Laske trukki alas varovasti ja pysäköi se turvallisesti, ks. "Trukin turvallinen pysäköiminen" sivulla 84. Estä trukin tahaton liikkeelle lähtö kiiloilla. Nosturikuormaus on päättynyt. 38

38 2.3 Kuormaaminen toisella trukilla VAROITUS! Trukin vaurioitumisen vaara Toisella trukilla kuormattaessa kuormattava trukki saattaa vaurioitua. Kuormauksen saa hoitaa ainoastaan koulutettu ammattihenkilöstö. Käytä kuormaukseen ainoastaan trukkia, jonka kantavuus on riittävä. Vain kuormaus ja purkaus ovat sallittuja. Toisen trukin haarukat ovat riittävän pitkät. Ei saa kuljettaa pitkiä matkoja. Trukin kuormaaminen toisella trukilla Edellytykset Trukki on pysäköity turvallisesti, ks. "Trukin turvallinen pysäköiminen" sivulla 84. Nosta trukkia sivusta työntämällä haarukat akselien väliin. Nosta trukkia hieman ja varmista, että se on vakaasti haarukan päällä. Korjaa asentoa tarvittaessa tai varmista haarukat kiinnitysvälinein. Nosta ja laske trukki varovasti, ks. "Kuormien ottaminen, kuljettaminen ja laskeminen" sivulla 96. Laske trukki hitaasti maahan ja estä sen liikkuminen paikaltaan. Trukki on kuormattu. 39

39 3 Trukin varmistus kuljetuksen aikana VAROITUS! Hallitsemattomat liikkeet kuljetuksen aikana Jos trukkia ja nostolaitetta ei varmisteta asianmukaisesti kuljetuksen aikana, seurauksena voi olla vakavia tapaturmia. Tehtävään koulutetun ammattihenkilökunnan on suoritettava kuormaus säädöksen VDI 2700 ja VDI 2703 suositusten mukaan. Kuormauksen turvallisuustoimenpiteiden oikea mitoitus ja toteutus on määriteltävä erikseen jokaisessa yksittäistapauksessa. Kun trukkia kuljetetaan kuorma-autossa tai perävaunussa, se on kiinnitettävä asianmukaisesti köysillä. Kuormauspinnalla on oltava kiinnitysrenkaat ja puupohja varmistuskiilojen kiinnittämiseksi. Varmista trukki kiiloilla niin, ettei se pääse liikkumaan. Käytä vain sellaisia kiristysliinoja tai kuljetusliinoja, joiden nimelliskestävyys on riittävä. Kiinnitys maston kanssa Kiinnitys ilman mastoa Trukin kiinnittäminen kuljetusta varten Edellytykset Trukki on pysäköity turvallisesti kuorma-auton tai perävaunun lavalle, ks. "Trukin turvallinen pysäköiminen" sivulla 84. Tarvittavat työkalut ja materiaalit 2 kiinnitysvyötä kiristyslaitteineen Pysäytyskiilat Kiinnitä trukki kiinnitysvyöllä (52) maston ylemmästä poikkipalkista (51) ja vetokoukusta (50) tai etummaisesta poikkiakselista (53) ja vetokoukusta (50). Kiristä kiinnitysvyöt (52) kiristyslaitteella. Trukki on kiinnitetty kuljetusta varten. 40

40 4 Ensimmäinen käyttöönotto Turvaohjeet kokoonpanoa ja käyttöönottoa varten VAROITUS! Kokoamisvirheiden aiheuttama tapaturmavaara Trukin kokoamisesta käyttöpaikassa, käyttöönotosta ja kuljettajan opastuksesta saa huolehtia ainoastaan ainoastaan juuri näihin tehtäviin koulutettu valmistajan asiakaspalveluhenkilöstö. Vasta kun masto on asennettu asianmukaisesti, saa hydrauliletkut liittää perusajoneuvon ja maston liitäntöihin. Trukin saa ottaa käyttöön vasta sen jälkeen. Jos toimitukseen sisältyy useampia trukkeja, on varmistettava, että laitetta koottaessa kuormanottovälineillä, nostolaitteilla ja perusajoneuvoilla on sama sarjanumero. Käyttövalmiuden luominen toimituksen tai kuljetuksen jälkeen Tarkista varustuksen täydellisyys. Tarkista moottoriöljyn täyttömäärä. Tarkista hydrauliöljyn täyttömäärä. Tarkista akkukaapelin liittimet. Tarkista akkuhapon määrä (ei tarpeen huoltovapaissa akuissa). Trukin voi nyt ottaa käyttöön, ks. "Trukin valmisteleminen käyttöä varten" sivulla

41 42

42 D Trukin tankkaaminen 1 Yleistä 1.1 Dieselpolttoaineen ja nestekaasun käyttöön liittyvät turvallisuusmääräykset VAROITUS! Trukin liikkeelle lähdön aiheuttama tapaturmavaara Trukki saattaa lähteä liikkeelle tahattomasti. Pysäköi trukki turvallisesti ennen tankkaamista tai nestekaasupullon vaihtamista, ks. "Trukin turvallinen pysäköiminen" sivulla 84. VAROITUS! Syttymisen aiheuttama tapaturmavaara Polttoaineet ja nestekaasut voivat syttyä palamaan. Polttoaineita ja nestekaasua käsiteltäessä tupakointi sekä avotulen ja muiden syttymislähteiden käsittely tankkausalueen läheisyydessä on kielletty. Kiinnitä vaara-aluetta merkitsevät kyltit näkyville paikoille. Helposti syttyvien aineiden säilyttäminen vaara-alueella on kielletty. Tankkausalueella on aina oltava käyttövalmiina toimivia jauhesammuttimia. Nestekaasupalojen sammuttamiseen saa käyttää ainoastaan luokan A, B tai C jauhesammutinta. Vie vuotavat nestekaasupullot välittömästi ulkoilmaan, merkitse ne näkyvästi ja ilmoita asiasta kaasuntoimittajalle. Varastointi ja kuljetus Dieselpolttoaineen ja nestekaasun varastotilojen ja kuljetusvälineiden on vastattava lakisääteisiä määräyksiä. Jos käytettävissä ei ole jakelupistettä, polttoainetta on säilytettävä ja kuljettava puhtaissa, hyväksytyissä säiliöissä. Sisältö on merkittävä säiliöön selkeästi. 43

43 OHJE Polttoaine on ympäristölle haitallista Vuotanut dieselpolttoaine on sidottava soveltuvilla aineilla. Hävitä sidottu dieselpolttoaine ja polttoainesuodatin voimassa olevien ympäristömääräysten mukaisesti. Tankkauksen ja kaasupullonvaihdon suorittava henkilöstö Trukkien tankkaamisesta tai nestekaasupullon vaihtamisesta huolehtivan henkilöiden on toimien turvallisuuden takaamiseksi hankittava välttämättömät tiedot polttoaineiden ominaisuuksista. VARO! Nestekaasun aiheuttamat paleltumat Nestekaasu voi aiheuttaa paleltumia paljaaseen ihoon. Vältä suoraa ihokosketusta. Käytä suojakäsineitä. Nestekaasusäiliön tankkaaminen Nestekaasusäiliöt pysyvät kiinni ajoneuvossa, ja ne täytetään nestekaasuasemalla. Tankkauksessa on noudatettava tankkausjärjestelmään ja nestekaasusäiliöön liittyviä valmistajan ohjeita sekä säädöksiä ja paikallisia määräyksiä. OHJE Ohjeita nestekaasulaitteiden turvalliseen käyttöön Kaikkia nestekaasulaitteiden ja -säiliöiden huolto- ja kunnossapitotöitä saa hoitaa ainoastaan pätevä, nestekaasulaitteita koskeviin töihin koulutuksen saanut ammattihenkilöstö. Laitteen haltijan on noudatettava nestekaasun käyttöä koskevia säädöksiä, teknisiä standardeja ja tapaturmantorjuntamääräyksiä. Kuljettajan on tarkistettava nestekaasulaitteiden kaikkien käsillä olevien osien moitteeton kunto päivittäin ennen käyttöönottoa käyttömaan voimassa olevien määräysten mukaisesti. Jos nestekaasulaitteen osissa havaitaan vaurioita, korroosiota tai kulumista, trukkia ei saa käyttää. 44

44 1.2 Nestekaasulaitteiston ylipaineventtiili Nestekaasukäyttöisissä trukeissa on ylipaineventtiili. Se sijaitsee takakuomussa, nestekaasupullon vieressä. Häiriötilanteessa nestekaasulaitteiston paine rajoitetaan tiettyyn enimmäisarvoon. Ylipaineventtiilissä on muovinen suojus (54). Ylipaineventtiilin lauetessa muovisuojus 54 irtoaa ja osoittaa selvästi, että nestekaasulaitteistossa on häiriö. Trukin käyttöä ei tällöin saa jatkaa. Pätevän, koulutetun ammattihenkilöstön on tarkistettava nestekaasulaitteisto. Trukin käyttäjän on aina ennen trukin käyttöä varmistettava, että muovisuojus on paikallaan. VAARA! Purkautuvan nestekaasun aiheuttama vaara. Nestekaasua voi purkautua tahattomasti, jos nestekaasuletkuissa on vaurioita. Käytä vain nestekaasupulloja, joissa on kiinteä letkurikkoventtiili. Myös nestekaasupullon liitännässä on letkurikkoventtiili, joka estää kaasun purkautumisen vahingossa käytön aikana. Nestekaasupullon liitäntää vaihdettaessa vaihda tilalle aina sellainen liitäntä, jossa on kiinteä letkurikkoventtiili. 45

45 2 Dieselpolttoaineen tankkaaminen VARO! Ilman joutuminen polttoainejärjestelmään aiheuttaa toimintahäiriöitä. Älä koskaan aja polttoainesäiliötä täysin tyhjäksi! 2.1 Tankkaus VAROITUS! Dieselpolttoaineen aiheuttama vaara Dieselpolttoaine voi ihokosketuksessa ärsyttää ihoa. Puhdista perusteellisesti kohdat, joihin ainetta on joutunut. Jos ainetta joutuu silmiin, huuhtele silmät välittömästi virtaavalla vedellä ja kysy neuvoa lääkäriltä. Dieselpolttoainetta käsiteltäessä käytä suojakäsineitä. OHJE Säiliöitä saavat täyttää ainoastaan tehtävään koulutetut ja valtuutetut henkilöt tarkoitukseen osoitetussa paikassa. OHJE Suurin täyttömäärä: DFG 540s - 550s = 80 l. Käytä ainoastaan standardin DIN EN 590 mukaista dieselpolttoainetta, jonka setaaniluku on yli 51. Tämän standardin vastaisen polttoaineen käyttäminen voi johtaa moottorin ja pakokaasulaitteiston tavallista voimakkaampaan kulumiseen. Tällöin ei enää noudateta määrättyjä pakokaasujen raja-arvoja. Tässä tapauksessa vastuu on trukin haltijalla. Dieselpolttoaineeseen ei saa sekoittaa polttoaineen lisäaineita (juoksevuutta parantavia aineita), bensiiniä tai muita aineita. Jos trukkiin on tankattu muita kuin hyväksyttyjä polttoaineita, moottoria ei saa käynnistää. Moottorivaurioiden välttämiseksi on otettava yhteyttä valmistajan asiakaspalveluun. 46

46 2.1.1 Tankkaaminen tankkausasemalla Pysäköi trukki turvallisesti ennen tankkaamista, ks. "Trukin turvallinen pysäköiminen" sivulla 84. Avaa polttoainesäiliön korkki (55). Työnnä pistooli sisään polttoainesäiliön suuaukosta. Tankkaa polttoainetta. Älä tankkaa säiliötä liian täyteen. Sulje polttoainesäiliön korkki (55) huolellisesti tankkauksen jälkeen. Tankkaaminen on päättynyt

47 2.2 Tankkaaminen polttoainekanisterien avulla Irrota polttoainesäiliön korkki (55) ja avaa polttoainekanisteri. Kiinnitä kaatonokka polttoainekanisteriin. Työnnä kaatonokka polttoainesäiliön suuaukkoon. Varmista, että kaatonokka on tiiviisti kiinni polttoainekanisterissa. Nosta polttoainekanisteria varovasti ja täytä dieselpolttoainetta varovasti. Älä tankkaa säiliötä liian täyteen. Sulje polttoainesäiliön korkki (55) huolellisesti tankkauksen jälkeen. Tankkaaminen on päättynyt

48 3 Nestekaasusäiliöt Z Käytä ainoastaan standardin DIN tai vastaavan kansallisen määräyksen mukaista nestekaasua. 3.1 Nestekaasupullot VAARA! Räjähdysvaara Nestekaasupullon saa vaihtaa ainoastaan tehtävään koulutettu ja valtuutettu henkilöstö pullon vaihtamiseen tarkoitetuissa paikoissa. VARO! Vääränlaisten nestekaasupullojen käytöstä aiheutuva tapaturmavaara. Käytä ainoastaan sallittuja nestekaasupulloja. Nestekaasupullon on oltava lukittuneessa pullotelineessä aina sellaisessa asennossa, että sulkuventtiilin letkuliitäntä osoittaa kohtisuoraan alaspäin. Muiden maiden pullotyyppejä käytettäessä noudata kansallisia määräyksiä. Noudata nestekaasupullossa olevia ohjeita ja merkintöjä Käyttö yhdellä nestekaasupullolla Nestekaasupullon vaihdon valmistelut Pysäköi trukki turvallisesti ennen nestekaasupullon vaihtamista, ks. "Trukin turvallinen pysäköiminen" sivulla 84. Sulje sulkuventtiili (56) tiiviisti. Käynnistä moottori ja anna sen käydä vapaa-asennossa, kunnes nestekaasulaitteisto on tyhjentynyt. Nestekaasupullon vaihto on valmisteltu

49 Nestekaasupullon irrottaminen Edellytykset Nestekaasupullon vaihto on valmisteltu. 57 Avaa hattumutteri (61) pitäen vastaan kahvasta (60). VARO! Nestekaasupullon liitännässä on vastapäiväinen kierre Irrota letku (58) ja kierrä venttiilinsuojus välittömästi kiinni tyhjään nestekaasupulloon. Avaa kiristysvyö (57). Poista nestekaasupullo pullotelineestä (59) ja aseta se turvallisesti syrjään. Nestekaasupullon asettaminen paikalleen 56 Laita nestekaasupullo pullotelineeseen (59). Suuntaa letkuliitäntä ylöspäin. Vedä kiristysvyö (57) nestekaasupullon ympärille ja kiristä. Kierrä venttiilinsuojus auki. Laita letku (58) paikalleen. Avaa sulkuventtiili (56) varovasti. Tarkista letkuliitännän tiiviys vaahtoavan aineen avulla Pullon vaihtaminen on päättynyt. 50

50 3.1.2 Nestekaasupullon kaksoisteline Nestekaasupullon vaihdon valmistelut 56 Pysäköi trukki turvallisesti ennen nestekaasupullon vaihtamista, ks. "Trukin turvallinen pysäköiminen" sivulla 84. Sulje sulkuventtiilit (56) tiiviisti. Käynnistä moottori ja anna sen käydä vapaa-asennossa, kunnes nestekaasulaitteisto on tyhjentynyt. Nestekaasupullon vaihto on valmisteltu. Nestekaasunsyötön katkaiseminen VARO! Nestekaasupullon liitännässä on vastapäiväinen kierre. Edellytykset Nestekaasupullon vaihto on valmisteltu. Aseta vipu (62) keskiasentoon. Avaa hattumutteri (61) pitäen vastaan kahvasta (60) Irrota letku (58) ja kierrä venttiilinsuojus välittömästi kiinni tyhjään nestekaasupulloon. Nestekaasunsyöttö on katkaistu. 51

51 Nestekaasupullon irrottaminen Edellytykset Nestekaasunsyöttö on katkaistu. Avaa pullotelineen lukitus vetämällä vipua (63) eteenpäin. Käännä pullotelinettä kahvasta (64) vasemmalle vasteeseen saakka. Vapauta kallistustoiminto painamalla lukituksen avauspainiketta (65). Käännä pullotelinettä alaspäin vasteeseen saakka. Avaa kiristysvyö (57). Poista nestekaasupullot pullotelineestä ja aseta ne turvallisesti syrjään. Nestekaasupullo on irrotettu

52 Nestekaasupullon paikalleen asettaminen 57 Laita nestekaasupullo pullotelineeseen (59). Vedä kiristysvyö (57) nestekaasupullojen ympärille ja kiristä. Paina lukituksen avauspainiketta (65) ja käännä pullotelinettä kahvasta (64) ylöspäin vasteeseen saakka. Käännä pullotelinettä kahvasta (64) oikealle vasteeseen saakka. Kierrä venttiilinsuojus auki. Laita letku (58) paikalleen. Suuntaa letkuliitäntä ylöspäin. Avaa sulkuventtiili (56) varovasti. VARO! Nestekaasujohdon ylipaine aiheuttaa tapaturmavaaran Avaa vain käytössä olevan nestekaasupullon sulkuventtiili. Käyttämättömän nestekaasupullon sulkuventtiilin on oltava kiinni Tarkista letkuliitännän tiiviys vaahtoavan aineen avulla. Nestekaasupullo on asetettu paikalleen. Z Ajon vapautus tapahtuu vasta, kun pulloteline on lukkiutunut kunnolla paikalleen trukissa olevaan pidikkeeseen. Nestekaasunsyötön vaihtokytkentä 56 OHJE Nestekaasulähdettä vaihdetaan venttiilillä (66), joka on asennettu kiinnikkeeseen. Käytettävä lähde näkyy venttiilin (66) nestekaasuletkujen liitännästä ja niiden kulusta nestekaasupulloihin. Vaihda vivulla (62) oikeasta nestekaasupullosta vasempaan ja päinvastoin. Nestekaasunsyöttö on vaihdettu

53 3.2 Nestekaasusäiliö Uudelleen täytettävissä nestekaasusäiliöissä on poistoventtiili (71), täytön pysäytysventtiili (69), turvaventtiili (70) ja näyttö (67). Uudelleen nestekaasusäiliöiden (lisävaruste) täytettävien tankkaaminen 67 Z Edellytykset Noudata kaikkia nestekaasupumppuun kiinnitettyjä, nestekaasun tankkaamista koskevia määräyksiä. Sulje poistoventtiili (71). Kierrä auki suojus (68) täytön pysäytysventtiilistä (69). Kierrä nestekaasupumpun täyttöliitäntä täytön pysäytysventtiiliin (69) Tankkaus päättyy automaattisesti, kun säiliön suurin täyttömäärä on saavutettu. Tankkaamisen päätyttyä kierrä täyttöliitäntä auki ja kierrä suojus (68) takaisin täytön pysäytysventtiiliin (69). 54

54 4 Polttoainemäärän näyttö 4.1 Näyttöyksikkö Polttoainemäärän näyttö (72) ilmaisee polttoaineen tason (vain kaasusäiliöllä varustettu DFG ja TFG). Kun näytössä (72) näkyy R, säiliö on täytettävä. Lisäksi vilkkuu varoitusvalo (73) ja kuuluu varoitusääni. km/h R 4.2 Nestekaasupullojen täyttömäärän näyttö (o) Z Polttoainenäytön (72) ja varoitusvalon (73) syttyminen sekä lisävaroitusääni ilmoittaa, että nestekaasupullo on tyhjä. Käytettävissä oleva ajoaika on trukin käyttötavan ja käyttöympäristön olosuhteiden mukaan n minuuttia. Ajokäytön aiheuttama nestekaasutason vaihtelu voi sytyttää määrän näytön väliaikaisesti. Nestekaasupullo on lähes tyhjä vain määrän näytön palaessa jatkuvasti. 55

55 56

56 E Käyttö 1 Trukin käyttöä koskevat turvallisuusmääräykset Ajolupa Trukkia saavat käyttää vain sen kuljettamiseen koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa käsitellä ja kuljettaa kuormia ja joille haltija tai hänen edustajansa on erikseen antanut kuljetustehtävän. Tarvittaessa on noudatettava myös kansallisia määräyksiä. Laitteen haltijan oikeudet, velvollisuudet ja käyttäytyminen Käyttäjän on tunnettava oikeutensa ja velvollisuutensa, hänet täytyy olla perehdytetty trukin hallintaan ja hänen on tunnettava tämän käyttöohjeen sisältö. Käytön kieltäminen asiattomilta henkilöiltä Käyttäjä on käytön aikana vastuussa trukista. Käyttäjän on kiellettävä asiattomilta henkilöiltä trukin ajaminen tai muu käyttö. Henkilöiden kuljettaminen ja nostaminen trukilla on kielletty. Vauriot ja puutteet Kaikista trukissa ja sen lisälaitteissa ilmenevistä vaurioista tai puutteista on välittömästi ilmoitettava esimiehelle. Käytettävyydeltään riskialttiita trukkeja (joissa on esim. kuluneet renkaat tai vialliset jarrut) ei saa käyttää, ennen kuin ne ovat määräysten mukaisessa kunnossa. Korjaukset Käyttäjä ei saa korjata eikä muuntaa trukkia ilman lupaa ja erityiskoulutusta. Käyttäjä ei saa missään tapauksessa poistaa turvajärjestelmiä toiminnasta tai muuttaa niitä. 57

57 Vaara-alue VAROITUS! Tapaturma- ja loukkaantumisvaara trukin vaara-alueella Vaara-alueeksi katsotaan alue, jonka sisällä trukin tai sen kuormankäsittelylaitteen ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Tähän sisältyy myös alue, jolle putoava kuorma tai laskeva/putoava lisälaite saattaa osua. Poista sivulliset henkilöt vaara-alueelta. Jos henkilöitä on vaarassa, anna ajoissa varoitusäänimerkki. Jos sivulliset henkilöt eivät käskystä huolimatta poistu vaara-alueelta, pysäytä trukki välittömästi. VAROITUS! Putoavien esineiden aiheuttama tapaturmavaara Putoavat esineet voivat loukata käyttäjää trukin käytön aikana. Käyttäjän on trukkia käyttäessään oltava kuljettajan suojakaton suojaamalla alueella. Turvalaitteet, varoituskilvet ja varoitukset Tässä käyttöohjekirjassa kuvatut turvalaitteet, varoituskilvet (ks. "Merkintäpaikat ja tyyppikilvet" sivulla 31) ja varoitukset on ehdottomasti otettava huomioon. VARO! Rajoitetun pään tilan aiheuttama loukkaantumisvaara Jos käyttäjän pään tila trukissa on rajallinen, kuljettajan näkökentässä on asiasta ilmoittava varoituskilpi. Varoituskilvessä ilmoitettua enimmäispituutta on ehdottomasti noudatettava. Pään tila vähenee lisäksi suojakypärää käytettäessä. 58

58 2 Näyttöjen ja käyttöelementtien kuvaus SOLO-PILOT MULTI-PILOT 59

59 Kohta Hallinta- tai näyttöelementti 74 Kaksipoljinohjauksen peruutuspoljin o Toiminto Poljinta painettaessa trukki peruuttaa. Ajonopeutta säädetään portaattomasti. 75 Ajopoljin t Ajonopeuden portaaton säätö. 76 Kaksipoljinohjauksen eteenpäinpoljin o Poljinta painettaessa trukki liikkuu eteenpäin. Ajonopeutta säädetään portaattomasti. 77 Jarrupoljin t Poljinta painettaessa trukki alkaa välittömästi jarruttaa pysähtymiseen asti. 7 Ohjauspyörä t Ohjaa trukkia. SOLO-PILOT t Seuraavien toimintojen käyttö: o Ajosuunta eteenpäin/taaksepäin (ei kaksipoljinkäytössä) Kuormanoton nosto/lasku 79 MULTI-PILOT Maston kallistus eteen/taakse Äänitorvipainike Sivusiirtolaite vasen/oikea (o) Lisähydrauliikka (o) Hyväksyntäpainike (o) 80 ISM-liityntämoduuli Trukin kytkeminen päälle* o CanCode 81 Hätäpysäytyskytkin t Ohjausvirran kytkeminen päälle ja pois päältä hätätilanteessa. 82 Virtalukko t Ohjausvirran kytkeminen päälle ja pois päältä sekä moottorin käynnistäminen. Poistamalla avain virtalukosta estetään trukin asiaton päälle kytkeminen. Z t = vakiovaruste o = lisävaruste *Jos varustukseen sisältyy ISM-hakumoduuli, ks. ISM-hakumoduulin käyttöohje. 60
