1 Sivu 1/10 SS/EN3 HUOLTO-OHJE Firephant FP1V1 1 KG Jauhesammutin

2 1KG JAUHESAMMUTIN Sivu 2/10 MALLI HOUSEGARD FP1V1 SS/EN3 A: Yleistä. B: Tekniset tiedot. C: Täyttämisen toimenpiteet. D: Tarkistuksen toimenpiteet. E: Huolto- ja korjaustoimenpiteet. F: Kontrollin toimenpiteet. Päivämäärä: syyskuu 2014 Sunmatic Nordic AB Argongatan 2B SE Mölndal Sverige Tel:

E: Huolto- ja korjaustoimenpiteet. F: Kontrollin toimenpiteet.

3 A: Yleistä Sivu 3/10 Sammutin on paineistettu typellä. Huomioonotettavaa: Sammuttimen huollon tekee auktorisoitu käsisammutinhuoltoliike. Tämä on valmistajan ohje oikeiden toimenpiteiden suorittamiseksi. Sammutin on tarkistettava määrävälein käsisammutinhuollossa lain ja asetusten mukaisesti. Huollossa on käytettävä vain tähän sammuttimeen hyväksyttyä jauhetta, varaosia ja paineainetta. Kaikki alkuperäiset Firephant varaosat ovat hyväksyttyjä. Varoitus: rikkoontuneet osat tai selkeät riskinalaiset osat ovat korvattava hyväksytyillä alkuperäisosilla. Toimenpiteet koostuvat kolmesta tasosta: Rutiinitarkistus - Tarkistus - Huolto Rutiinitarkistus: Omistajan/käyttäjän itse tekevä tarkistus. Tarkistus: Määrävälein tapahtuva tarkistus auktorisoidun käsisammutinhuoltoliikkeen toimesta. Huolto: Auktorisoidun käsisammutinhuoltoliikkeen tekemä käsisammuttimen huolto mikä sisältää tyhjennyksen sekä jauheen ja paineaineen täytön.

Huollossa on käytettävä vain tähän sammuttimeen hyväksyttyä jauhetta, varaosia ja paineainetta. Kaikki alkuperäiset Firephant varaosat ovat hyväksyttyjä.

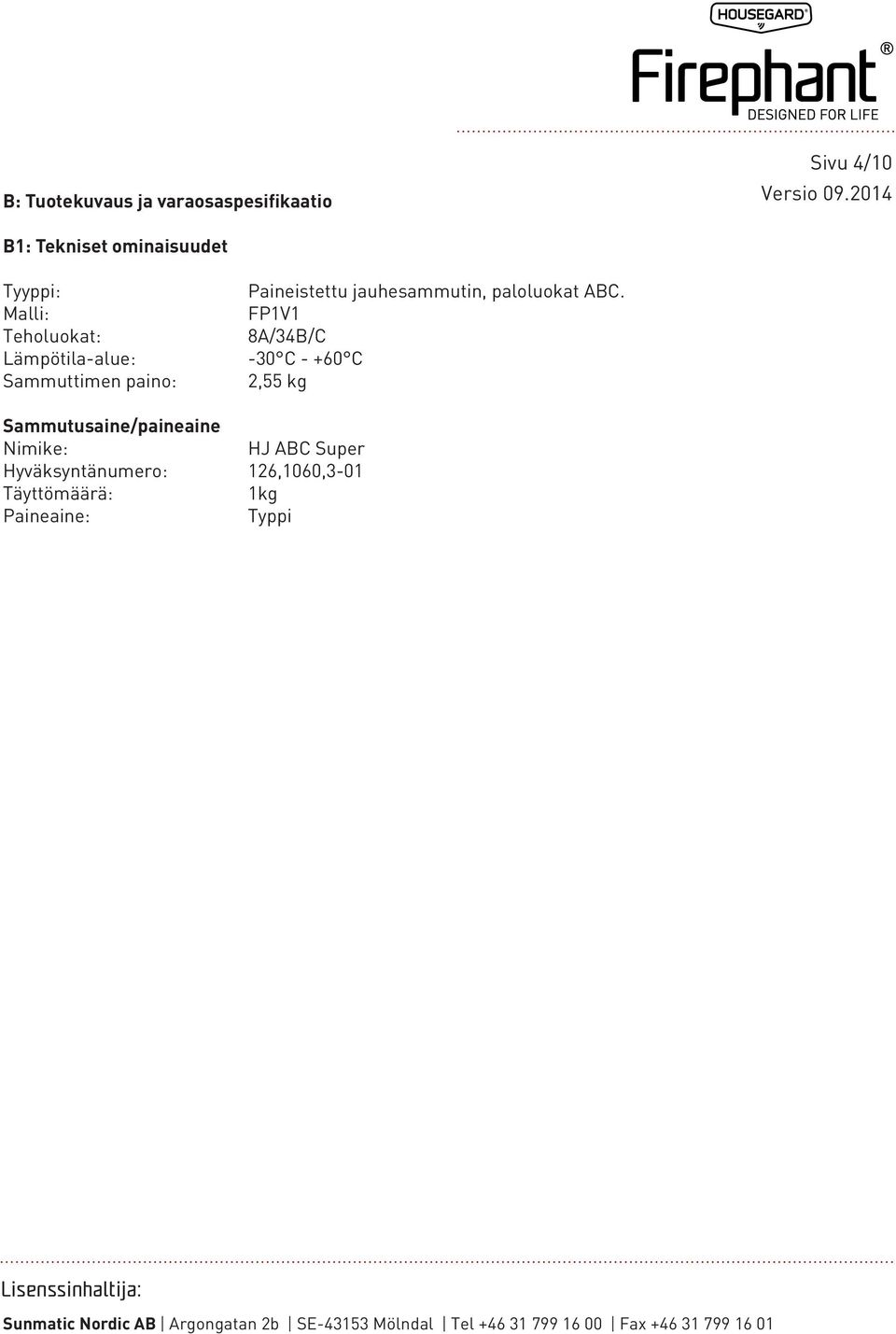

4 B: Tuotekuvaus ja varaosaspesifikaatio Sivu 4/10 B1: Tekniset ominaisuudet Tyyppi: Malli: Teholuokat: Lämpötila-alue: Sammuttimen paino: Paineistettu jauhesammutin, paloluokat ABC. FP1V1 8A/34B/C -30 C C 2,55 kg Sammutusaine/paineaine Nimike: HJ ABC Super Hyväksyntänumero: 126,1060,3-01 Täyttömäärä: 1kg Paineaine: Typpi

5 B2: Varaosalista Sivu 5/10 Jauhesammuttimen kuvaus FP1V1 4. Varmistus täydellinen 10. Etulevyn ruuvit 3kpl 2mm 14. Venttiili täydellinen 9. Muovikuoren kiinnitysruuvit 3kpl2,5mm 7. Manometrirengas 2. Oikea muovikuori 8. Manometri 3. Imuputki

6 B2: Varaosalista FP1V1 Sivu 6/10 1. Vasen muovikuori 2. Oikea muovikuori 3. Imuputki 4. Varmistus täydellinen 5. Etiketti FP1V1 6. Ylläpitoetiketti 7. Manometrirengas 8. Manometri 9. Muovikuoren ruuvit 3kpl 2,5mm 10. Etulevyn ruuvit 3kpl 2mm 11. Jauhe HJ super ABC 12. Pullon O-rengas 22,3 X 1,8mm 13. Venttiililukon O-rengas16 X 1,5m 14. Venttiili täydellinen 15. Seinäkiinnike

Muovikuoren ruuvit 3kpl 2,5mm 10. Etulevyn ruuvit 3kpl 2mm 11. Jauhe HJ super ABC 12.

7 Sivu 7/10 B3: Työkalut ja materiaalit Nimike 1. Purkuohjeet 2. Manometrin avain 3. Venttiilin avain 4. Lamppu 5. Hapeton vaseliini 6. Typpikaasun täyttönippa.

8 C: Täytön toimintaohjeen kuvaus. Sivu 8/10 1. Visuaalinen tarkistus. Tarkista pullo ja venttiilli. Huomioi yleiskunto, korroosiovahingot, mekaaniset vauriot, etikettien ja merkintöjen kiinnitys, tarkista muoviosiat sekä mahdolliset värimuutokset jne. 2. Pullo 2.1 Tyhjennä sammutinpullo jauhelaitteella letkusta kunnes pullo on paineeton. 2.2 Poista musta etulevy avaamalla 3kpl 2mm ruuveja. 2.3 Poista kahvana toimivat muovikuoret avaamalla 2kpl 2,5mm ruuveja. Poista venttiilin ympärillä olevat muoviosat ja puhdista jauhe pois. 2.4 Avaa putki varoen jakoavaimella. Väännä vain osaa, mihin manometri ja turvaventtiili on kiinnitetty. 2.5 Tyhjennä pullo jäämäjauheesta ja puhdista pullon sisäosa. 2.6 Puhdista venttiili ja imuputki paineilmalla. Ruuvaa sitten imuputki irti. 2.7 Pura venttiili ja jousi ruuvaamalla venttiilin lukko 17mm kiintoavaimella. 2.8 Puhdista venttiili ja kaikki osat sekä imuputki, vaihda O-renkaat. Ruuvaa imuputki paikalleen. 2.9 Voitele O-rengaat hapettomalla vaseliinilla. 3.0 Kokoa venttiili. 3.1 Täytä pullo 1kg:lla jauhetta. 3.2 Puhdista venttiili. 3.3 Asenna letkunpidike venttiileineen pulloon. Kiristä vain osaa, mikä on manometrissa kiinni. 3.4 Paineista 14Bar, käytä Firephant-erikoisadapteria typen täytössä.

1 Tyhjennä sammutinpullo jauhelaitteella letkusta kunnes pullo on paineeton. 2.2 Poista musta etulevy avaamalla 3kpl 2mm ruuveja. 2.3 Poista kahvana toimivat muovikuoret avaamalla 2kpl 2,5mm ruuveja.

9 C: Täytön toimintakuvaus. Sivu 9/10 2. Pullo 3.5 Asenna varmistin painikkeineen vasempaan muovikuoreen. 3.7 Asenna vasen muovikuori paikalleen; samalla asenna manometrin rengas ja paina kiinni oikeaan muovikuoreen. 3.8 Kiinnitä muovikuoret 3kpl 2,5mm ruuveilla. 3.9 Asenna etulevy 3kpl 2mm ruuveilla, kiristä varoen. D: Painetestauksen toimintakuvaus. Painetestaus. Lämpötila testattaessa painetta: Väline: Testipaine: +20 C Vesi 27 Bar 1. Täytä pullo vedellä. 2. Lisää painetta 2Bar/sekunti kunnes 27Bar on saavutettu. 3. Pidä paine 27Barissa vähintään 30 sekunnin ajan. 4. Laajentuminen täynnä saa olla alle 1%, ei näkyviä vuotoja tai muodonmuutoksia. E: Korjaus- tai vaihdon kuvaus. Hävitys. 1. Tuote on vietävä asianmukaiseen kierrätyspaikkaan. 2. Pullo, kiinnikkeet ja muoviosat on toimitettava asianmukaiseen kierrätyspaikkaan.

Lämpötila testattaessa painetta: Väline: Testipaine: +20 C Vesi 27 Bar 1. Täytä pullo vedellä. 2. Lisää painetta 2Bar/sekunti kunnes 27Bar on saavutettu. 3.

10 F: Kontrollin kuvaus. Sivu 10/10 Visuaalinen tarkistus omistajan toimesta: katso rutiinitarkistus. Rutiinitarkistus 1. Tarkista pullo ja varmistukset silmämääräisesti. Huomioi yleiskunto, korroosiovahingot, mekaaniset vahingot, etikettien kiinnitys ja merkinnät, tarkista muoviosat ja mahdolliset värimuutokset. 2. Tarkista, että plommaus on ehjä. 3. Tarkista, että manometrin neula on vihreällä alueella. Ylläpito 1. Tarkista pullo ja varmistukset silmämääräisesti. Huomioi yleiskunto, korroosiovahingot, mekaaniset vahingot, etikettien kiinnitys ja merkinnät, tarkista muoviosat ja mahdolliset värimuutokset. 4. Tarkista, että plommaus on ehjä. 1. Tarkista, että manometrin neula on vihreällä alueella. 2. Tarkista pullo mahdollisten vikojen varalta. Tarkista että suutin on puhdas. 3. Kontrolloi manometri työkalulla siten, että mittari neula leskee hieman ja poistettaessa työkalu neula palautuu alkuperäiseen asentoonsa C lämpötilassa paine saa laskea enintään 10% kahdessa vuodessa (alimmillaan 13,5Bar) 5. Kontrolloi, että huoltoetiketti on oikein täytetty ja luettavissa. Mikäli esiintyy virheitä, korvaa etiketti uudella. 7. Asenna huoltoetiketti, vapaaseen paikkaan. Kirjoita päivämäärä kk/v, hyväksyntänumero tai nimi ja allekirjoitus. 8. Tarkista seinäkiinnike, virheellinen korvataan uudella.

Tarkista, että manometrin neula on vihreällä alueella. Ylläpito 1. Tarkista pullo ja varmistukset silmämääräisesti.
