1

2 R Rollaattorin osat 1 Kahva 2 Korkeussäädettävä kahvan tanko 3 Jarru 4 Kahvan korkeuden säätövipu 5 Takapyörä 6 Runko 7 Etupyörä 8 Kori 9 Istuin 10 Tarjotin 11 Jarruvaijeri 12 Kepinpidike 2

3 Käyttötarkoitus Tämä sisä ja ulkokäyttöön soveltuva rollaattori on tarkoitettu apuvälineeksi henkilöille, joiden kävelykyky on rajoittunut. Mallit Migo, pyörät 190/50 mm Migo, pyörät 190/35 mm Toimituksen sisältö 1. Rollaattori 2. Kori 3. Tarjotin 4. Kepinpidike 5. Käyttöohjeet Korkeuden säätökahvat Työnnä kahvan putki rollaattorin runkoon vähintään maksimimerkin (MAX) kohdalle. Kun kahva on sopivalla korkeudella, kiinnitä tanko kääntämällä kiinnitysvipua myötäpäivään. Säädä kumpikin kahva samalle korkeudelle /tasolle. Säädä kahvat kulkusuuntaan! Voit säätää kiinnitysvivun asennon vetämällä ja kääntämällä sitä samanaikaisesti. Jos haluat säätää kahvojen korkeutta uudestaan, vapauta kiinnitysvipu kääntämällä sitä vastapäivään. Kun korkeus on säädetty, kiinnitä vipu uudestaan edellä kuvatulla tavalla. 3

4 Taitettuna olevan rollaattorin avaaminen Aseta rollaattori pyörilleen. Työnnä rungon etuosaa eteenpäin painamalla kahvoja alas ja vetämällä taaksepäin, kunnes rollaattori seisoo neljällä pyörällä. Paina istuin alas niin, että se napsahtaa paikalleen poikkitangolla. Korin ja tarjottimen kiinnittäminen Aseta kori istuinlevyn alla oleviin koukkuihin ja aseta tarjottimen pienet jalat istuinlevyssä oleviin aukkoihin. 4

5 Jarruttaminen/pysäköiminen Rollaattoria jarrutetaan nostamalla kumpaakin käsijarrua ylöspäin kohti kahvaa (katso kuva). Jarruta aina hitaasti ja tasaisesti. Kun pysäköit rollaattorin, paina jarrut alas niin, että ne napsahtavat jarruasentoon (katso kuva). Jarrut vapautetaan vetämällä ylöspäin kohti kahvoja, kunnes lukitus aukeaa (kumpikin jarru on keskiasennossa). Jarrujen teho voi heikentyä renkaiden kuluessa. Siksi jarrut on testattava säännöllisesti. 5

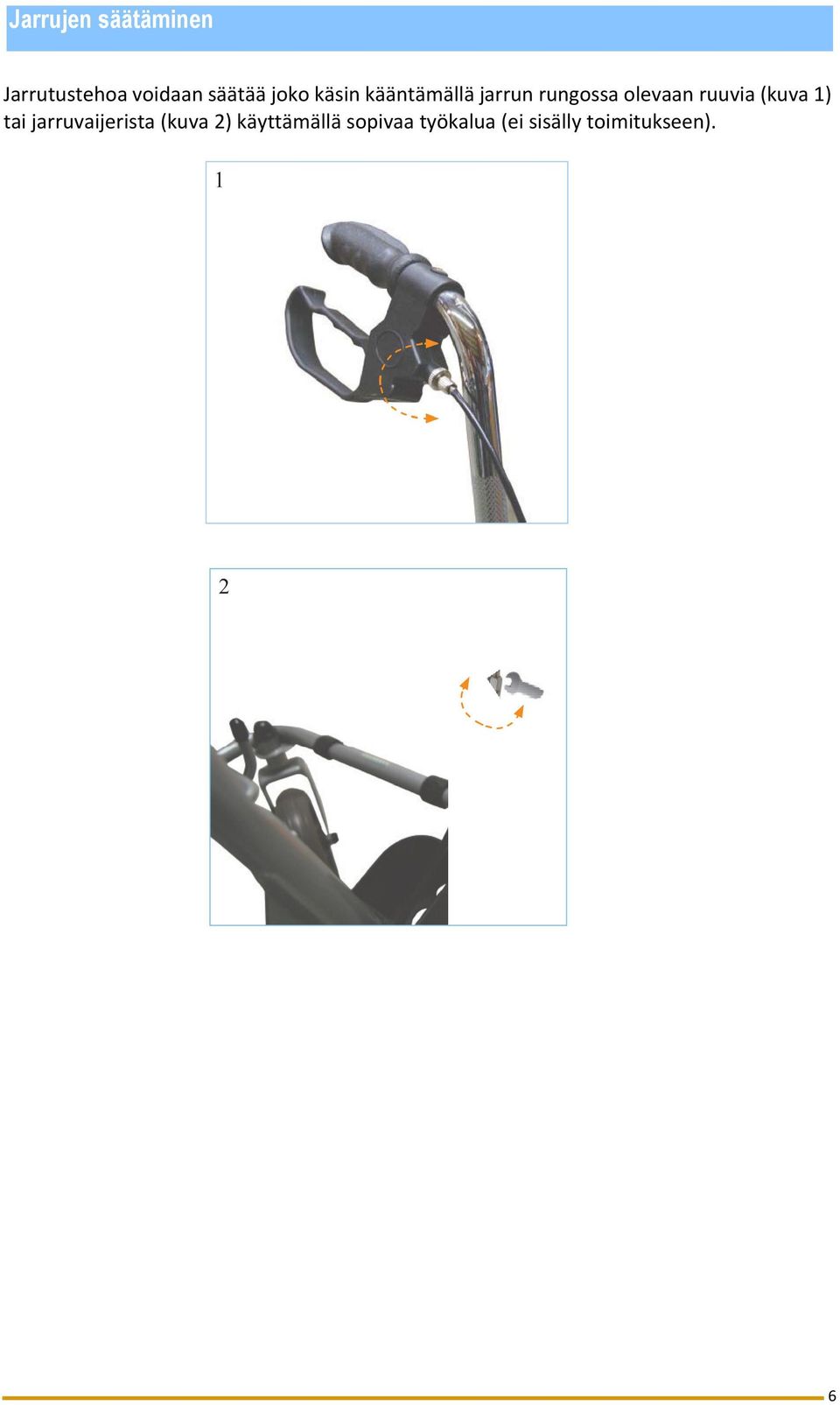

6 Jarrujen säätäminen Jarrutustehoa voidaan säätää joko käsin kääntämällä jarrun rungossa olevaan ruuvia (kuva 1) tai jarruvaijerista (kuva 2) käyttämällä sopivaa työkalua (ei sisälly toimitukseen). 6

7 Istuminen Aseta rollaattori tasaiselle ja tukevalle alustalle. Lukitse jarrut (pysäköintiasentoon). Rollaattorin on pysyttävä pystyssä eikä se saa lähteä liukumaan. Istu suorassa, älä nojaa taaksepäin (katso kuva). Sallittu istuma asento näkyy kuvassa (kasvot menosuuntaan). Kuljetus/taittaminen/säilytys Kun haluat taittaa rollaattorin, vedä istuinta ylöspäin. Rollaatorin voi nyt siirtää vetämällä pyörien päällä tai viedä varastoon (kuva C). 7

8 Tekniset tiedot MiGO Mitat Pyörät 190/50 mm Pyörät 190/35 mm Kokonaispituus 600 mm 600 mm Kokonaisleveys 580 mm 565 mm Kahvojen välinen leveys 445 mm 445 mm Takapyörien välinen leveys (kävelytila) 430 mm 450 mm Kahvojen säätöväli mm mm Istuinkorkeus 600 mm 600 mm Istuimen mitat (pit./lev.) 255 / 380 mm 255 / 380 mm Mitat taitettuna Pituus 920 mm 920 mm Korkeus (matalimmilla säädöillä) 270 mm 270 mm Leveys 575 mm 575 mm Paino Ilman koria/tarjotinta 8,3 kg 8,4 kg Korin/tarjottimen kanssa 9,1 kg 9,2 kg Paino, kori 0,5 kg 0,5 kg Paino, tarjotin 0,3 kg 0,3 kg Maksimikuormat Maks.kuorma, runko 130 kg 130 kg Maks.kuorma, kori 5,0 kg 5,0 kg Maks.kuorma, tarjotin 5,0 kg 5,0 kg Materiaalit Tarkkuusteräs, korkealaatuinen muovi 8

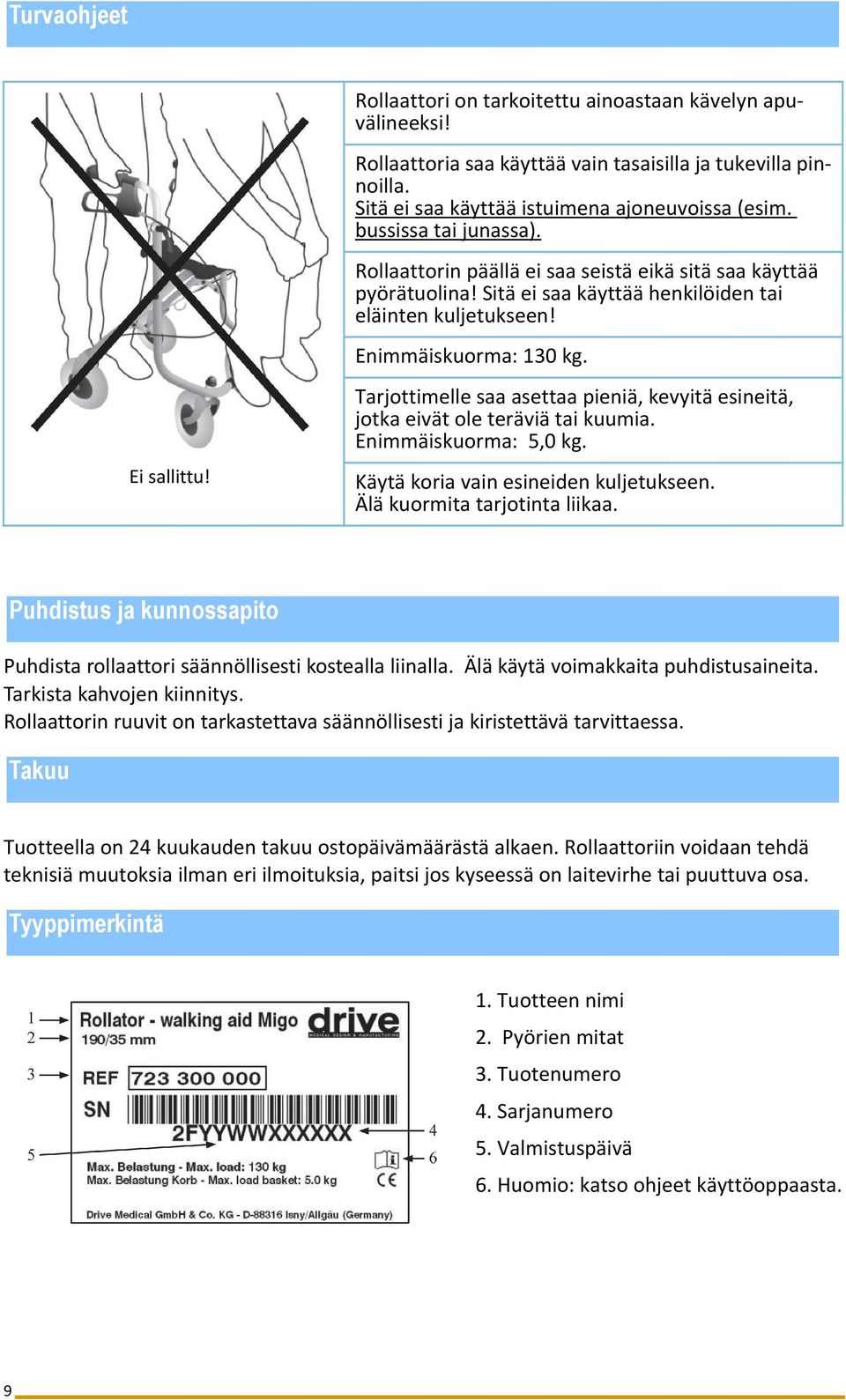

9 Turvaohjeet Rollaattori on tarkoitettu ainoastaan kävelyn apuvälineeksi! Rollaattoria saa käyttää vain tasaisilla ja tukevilla pinnoilla. Sitä ei saa käyttää istuimena ajoneuvoissa (esim. bussissa tai junassa). Rollaattorin päällä ei saa seistä eikä sitä saa käyttää pyörätuolina! Sitä ei saa käyttää henkilöiden tai eläinten kuljetukseen! Enimmäiskuorma: 130 kg. Ei sallittu! Tarjottimelle saa asettaa pieniä, kevyitä esineitä, jotka eivät ole teräviä tai kuumia. Enimmäiskuorma: 5,0 kg. Käytä koria vain esineiden kuljetukseen. Älä kuormita tarjotinta liikaa. Puhdistus ja kunnossapito Puhdista rollaattori säännöllisesti kostealla liinalla. Älä käytä voimakkaita puhdistusaineita. Tarkista kahvojen kiinnitys. Rollaattorin ruuvit on tarkastettava säännöllisesti ja kiristettävä tarvittaessa. Takuu Tuotteella on 24 kuukauden takuu ostopäivämäärästä alkaen. Rollaattoriin voidaan tehdä teknisiä muutoksia ilman eri ilmoituksia, paitsi jos kyseessä on laitevirhe tai puuttuva osa. Tyyppimerkintä 1. Tuotteen nimi 2. Pyörien mitat 3. Tuotenumero 4. Sarjanumero 5. Valmistuspäivä 6. Huomio: katso ohjeet käyttöoppaasta. 9

10 Mediq Suomi Oy Koskelonkuja Espoo PL Espoo Puh Faksi
