1 ECE Käyttöohjeet s ECE 310 ECE 310 HP ECE 310 LJ

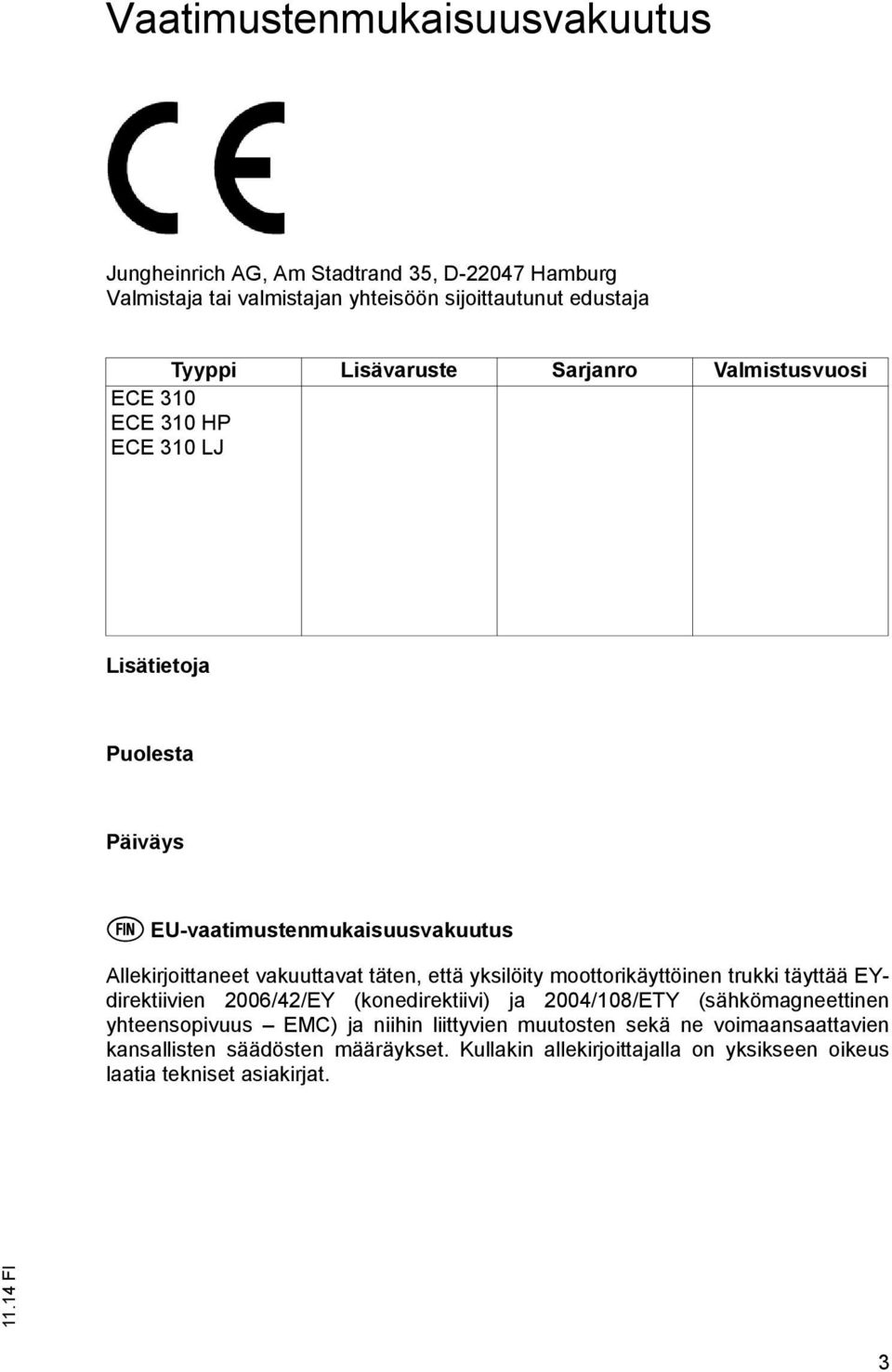

2 Vaatimustenmukaisuusvakuutus Jungheinrich AG, Am Stadtrand 35, D Hamburg Valmistaja tai valmistajan yhteisöön sijoittautunut edustaja Tyyppi Lisävaruste Sarjanro Valmistusvuosi ECE 310 ECE 310 HP ECE 310 LJ Lisätietoja Puolesta Päiväys s EU-vaatimustenmukaisuusvakuutus Allekirjoittaneet vakuuttavat täten, että yksilöity moottorikäyttöinen trukki täyttää EYdirektiivien 2006/42/EY (konedirektiivi) ja 2004/108/ETY (sähkömagneettinen yhteensopivuus EMC) ja niihin liittyvien muutosten sekä ne voimaansaattavien kansallisten säädösten määräykset. Kullakin allekirjoittajalla on yksikseen oikeus laatia tekniset asiakirjat. 3

3 4

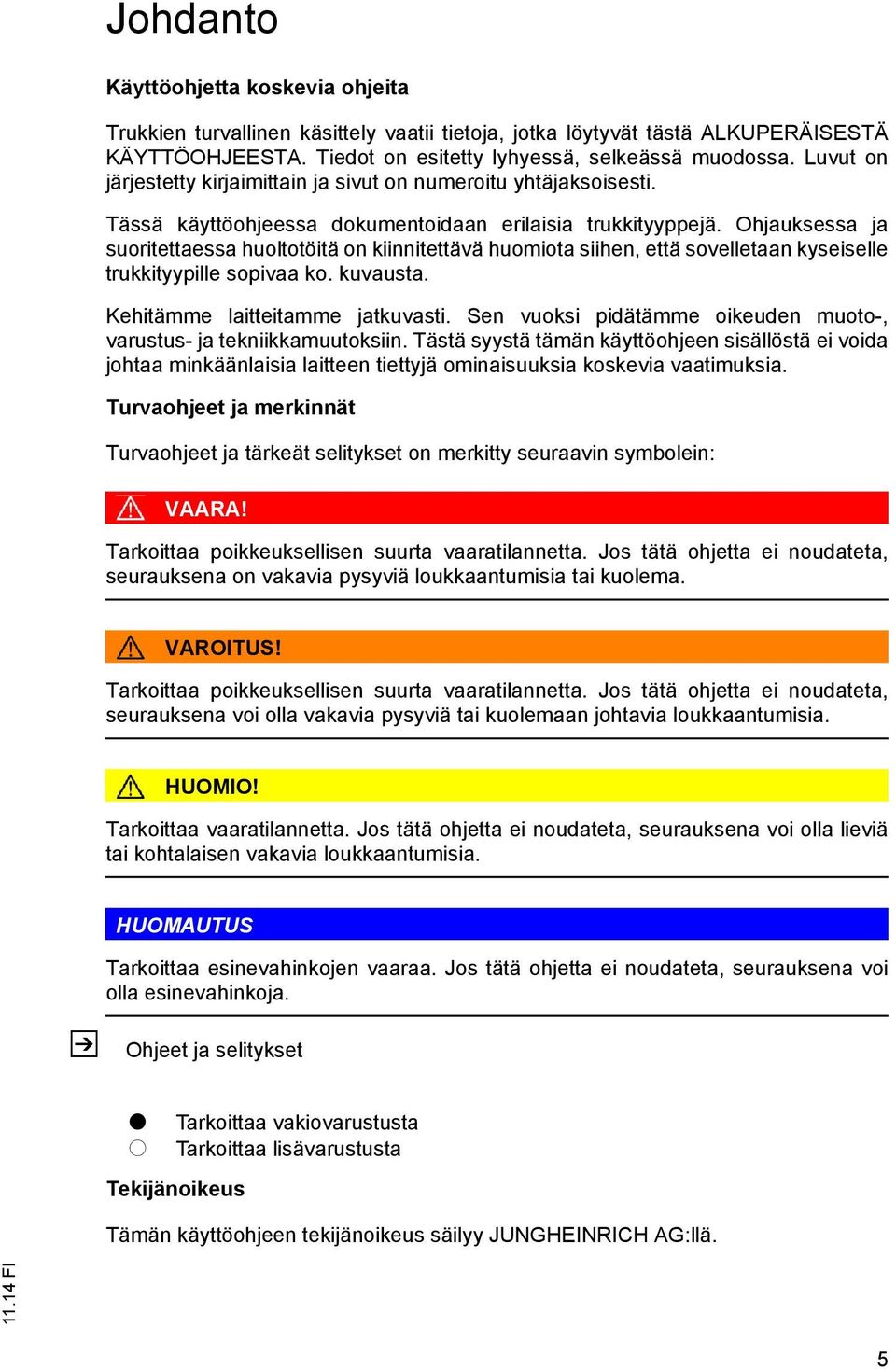

4 Johdanto Käyttöohjetta koskevia ohjeita Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä ALKUPERÄISESTÄ KÄYTTÖOHJEESTA. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on järjestetty kirjaimittain ja sivut on numeroitu yhtäjaksoisesti. Tässä käyttöohjeessa dokumentoidaan erilaisia trukkityyppejä. Ohjauksessa ja suoritettaessa huoltotöitä on kiinnitettävä huomiota siihen, että sovelletaan kyseiselle trukkityypille sopivaa ko. kuvausta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tästä syystä tämän käyttöohjeen sisällöstä ei voida johtaa minkäänlaisia laitteen tiettyjä ominaisuuksia koskevia vaatimuksia. Turvaohjeet ja merkinnät Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: VAARA! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena on vakavia pysyviä loukkaantumisia tai kuolema. VAROITUS! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla vakavia pysyviä tai kuolemaan johtavia loukkaantumisia. HUOMIO! Tarkoittaa vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla lieviä tai kohtalaisen vakavia loukkaantumisia. HUOMAUTUS Tarkoittaa esinevahinkojen vaaraa. Jos tätä ohjetta ei noudateta, seurauksena voi olla esinevahinkoja. Ohjeet ja selitykset t Tarkoittaa vakiovarustusta o Tarkoittaa lisävarustusta Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. 5

5 Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Saksa Puhelin: +49 (0) 40/

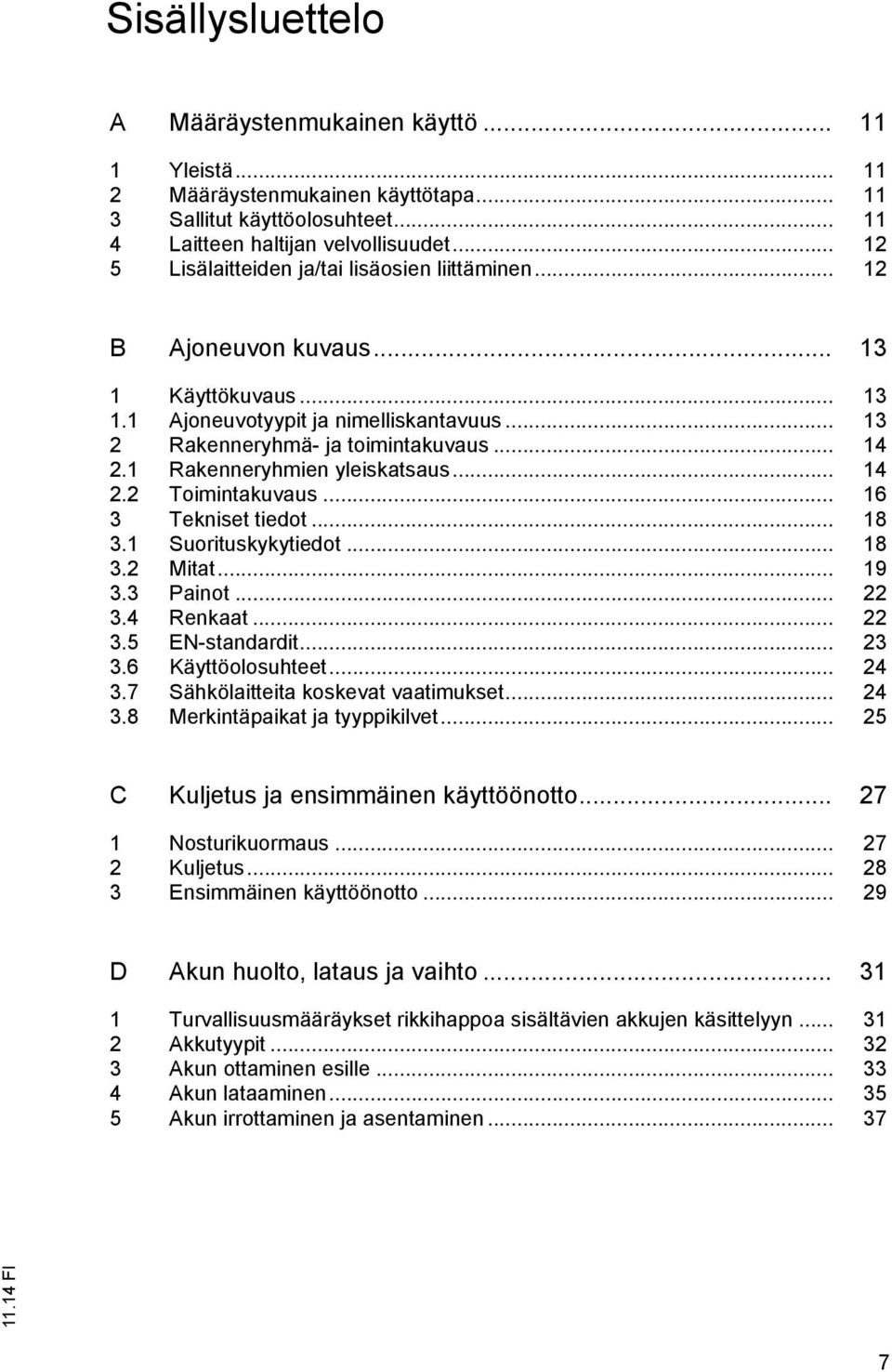

6 Sisällysluettelo A Määräystenmukainen käyttö Yleistä Määräystenmukainen käyttötapa Sallitut käyttöolosuhteet Laitteen haltijan velvollisuudet Lisälaitteiden ja/tai lisäosien liittäminen B Ajoneuvon kuvaus Käyttökuvaus Ajoneuvotyypit ja nimelliskantavuus Rakenneryhmä- ja toimintakuvaus Rakenneryhmien yleiskatsaus Toimintakuvaus Tekniset tiedot Suorituskykytiedot Mitat Painot Renkaat EN-standardit Käyttöolosuhteet Sähkölaitteita koskevat vaatimukset Merkintäpaikat ja tyyppikilvet C Kuljetus ja ensimmäinen käyttöönotto Nosturikuormaus Kuljetus Ensimmäinen käyttöönotto D Akun huolto, lataus ja vaihto Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Akkutyypit Akun ottaminen esille Akun lataaminen Akun irrottaminen ja asentaminen

7 E Käyttö Trukin käyttöä koskevat turvallisuusmääräykset Näyttöjen ja käyttöelementtien kuvaus Akun varaustilamittari Trukin käyttöönotto Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa Käyttövalmiuden luominen Trukin turvallinen pysäköiminen Akun purkuvahti Trukilla työskentely Ajokäyttöä koskevat turvallisuussäännöt Hätäpysäytys, ajo, ohjaus ja jarrutus Kuormien ottaminen, kuljettaminen ja laskeminen Häiriötilanteet Trukki ei liiku Kuorma ei nouse Trukin liikuttaminen ilman omaa käyttökoneistoa Lisävaruste Vieressäkulkukäyttö Keräily 2. tasoon asti CanCode-ohjausnäppäimistö Ajoneuvoparametrien asettaminen CanCoden avulla Parametrit CanDis-näyttöyksikkö ISM-pääsymoduuli (o) F Trukin kunnossapito Käyttöturvallisuus ja ympäristönsuojelu Kunnossapitoa koskevat turvallisuusmääräykset Huolto ja tarkastukset Huoltotaulukko Haltija Asiakaspalvelu Käyttöaineet ja voitelukaavio Käyttöaineiden turvallinen käsittely Voitelukaavio Käyttöaineet Huolto- ja kunnossapitotöiden kuvaus Trukin valmistelu huolto- ja kunnossapitotöitä varten Pyörän muttereiden kiristäminen Etuosan kuomun poistaminen Taita JetPilot ulospäin huoltoa varten (o) Sulakkeiden tarkistaminen Trukin ottaminen uudelleen käyttöön huolto- ja kunnossapitotöiden jälkeen Trukin seisauttaminen Toimenpiteet ennen seisottamista

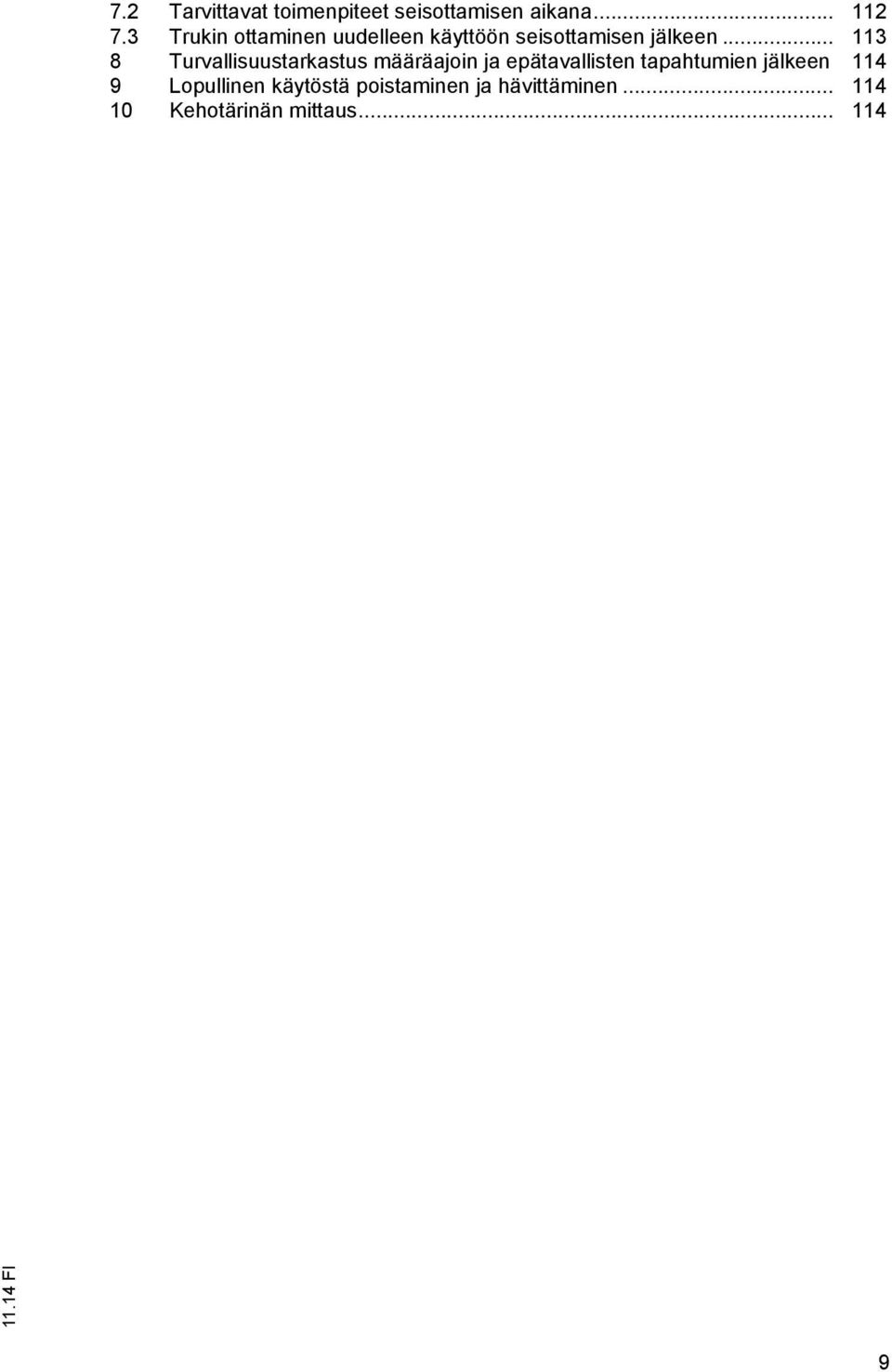

8 7.2 Tarvittavat toimenpiteet seisottamisen aikana Trukin ottaminen uudelleen käyttöön seisottamisen jälkeen Turvallisuustarkastus määräajoin ja epätavallisten tapahtumien jälkeen Lopullinen käytöstä poistaminen ja hävittäminen Kehotärinän mittaus

9 10

10 Liite JH-ajoakun käyttöohje Tämä käyttöohje koskee vain Jungheinrich-merkkisiä akkutyyppejä. Käytettäessä muita merkkejä on huomioitava valmistajan käyttöohjeet FIN 1

11 FIN

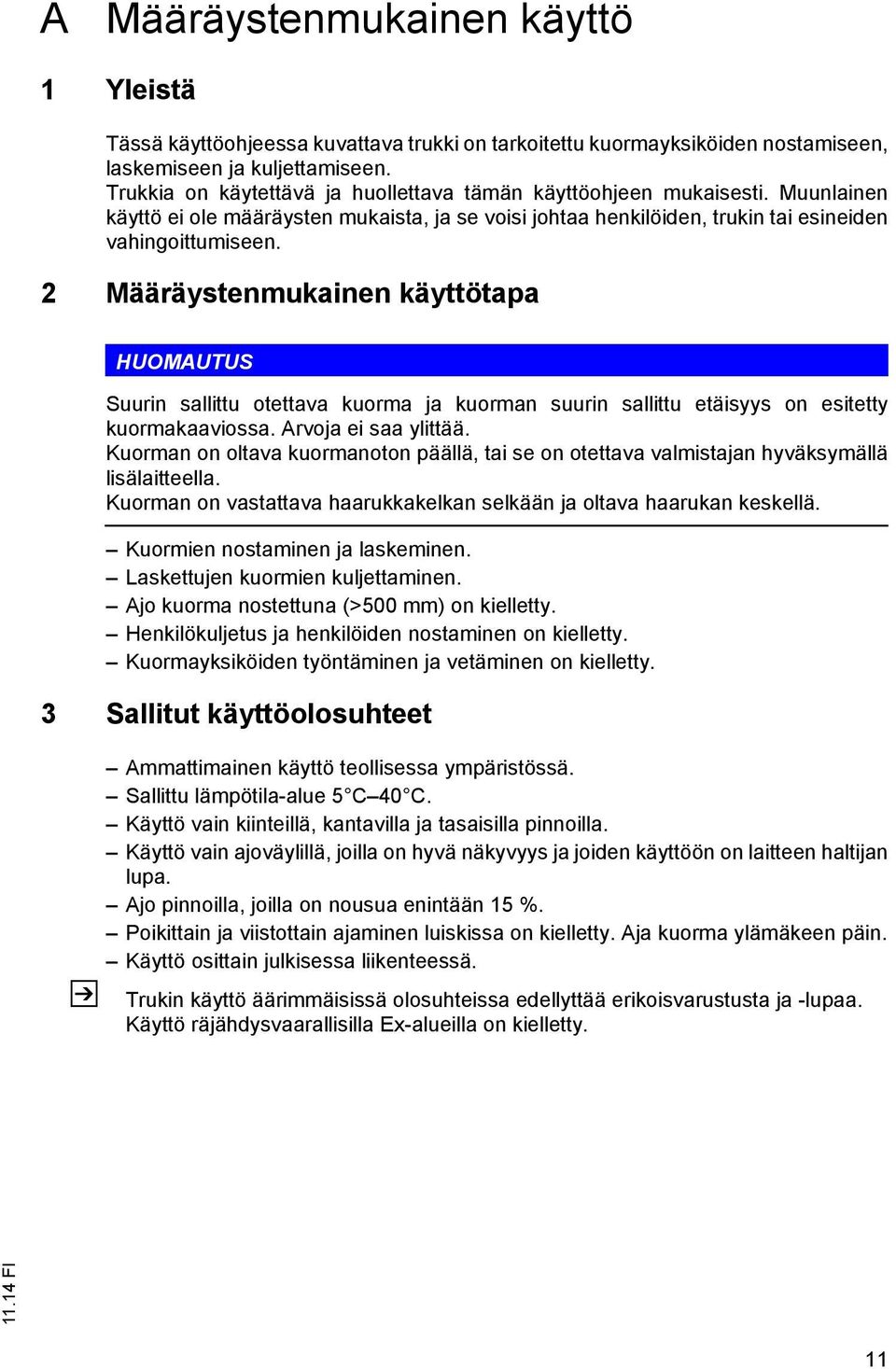

12 A Määräystenmukainen käyttö 1 Yleistä Tässä käyttöohjeessa kuvattava trukki on tarkoitettu kuormayksiköiden nostamiseen, laskemiseen ja kuljettamiseen. Trukkia on käytettävä ja huollettava tämän käyttöohjeen mukaisesti. Muunlainen käyttö ei ole määräysten mukaista, ja se voisi johtaa henkilöiden, trukin tai esineiden vahingoittumiseen. 2 Määräystenmukainen käyttötapa HUOMAUTUS Suurin sallittu otettava kuorma ja kuorman suurin sallittu etäisyys on esitetty kuormakaaviossa. Arvoja ei saa ylittää. Kuorman on oltava kuormanoton päällä, tai se on otettava valmistajan hyväksymällä lisälaitteella. Kuorman on vastattava haarukkakelkan selkään ja oltava haarukan keskellä. Kuormien nostaminen ja laskeminen. Laskettujen kuormien kuljettaminen. Ajo kuorma nostettuna (>500 mm) on kielletty. Henkilökuljetus ja henkilöiden nostaminen on kielletty. Kuormayksiköiden työntäminen ja vetäminen on kielletty. 3 Sallitut käyttöolosuhteet Ammattimainen käyttö teollisessa ympäristössä. Sallittu lämpötila-alue 5 C 40 C. Käyttö vain kiinteillä, kantavilla ja tasaisilla pinnoilla. Käyttö vain ajoväylillä, joilla on hyvä näkyvyys ja joiden käyttöön on laitteen haltijan lupa. Ajo pinnoilla, joilla on nousua enintään 15 %. Poikittain ja viistottain ajaminen luiskissa on kielletty. Aja kuorma ylämäkeen päin. Käyttö osittain julkisessa liikenteessä. Trukin käyttö äärimmäisissä olosuhteissa edellyttää erikoisvarustusta ja -lupaa. Käyttö räjähdysvaarallisilla Ex-alueilla on kielletty. 11

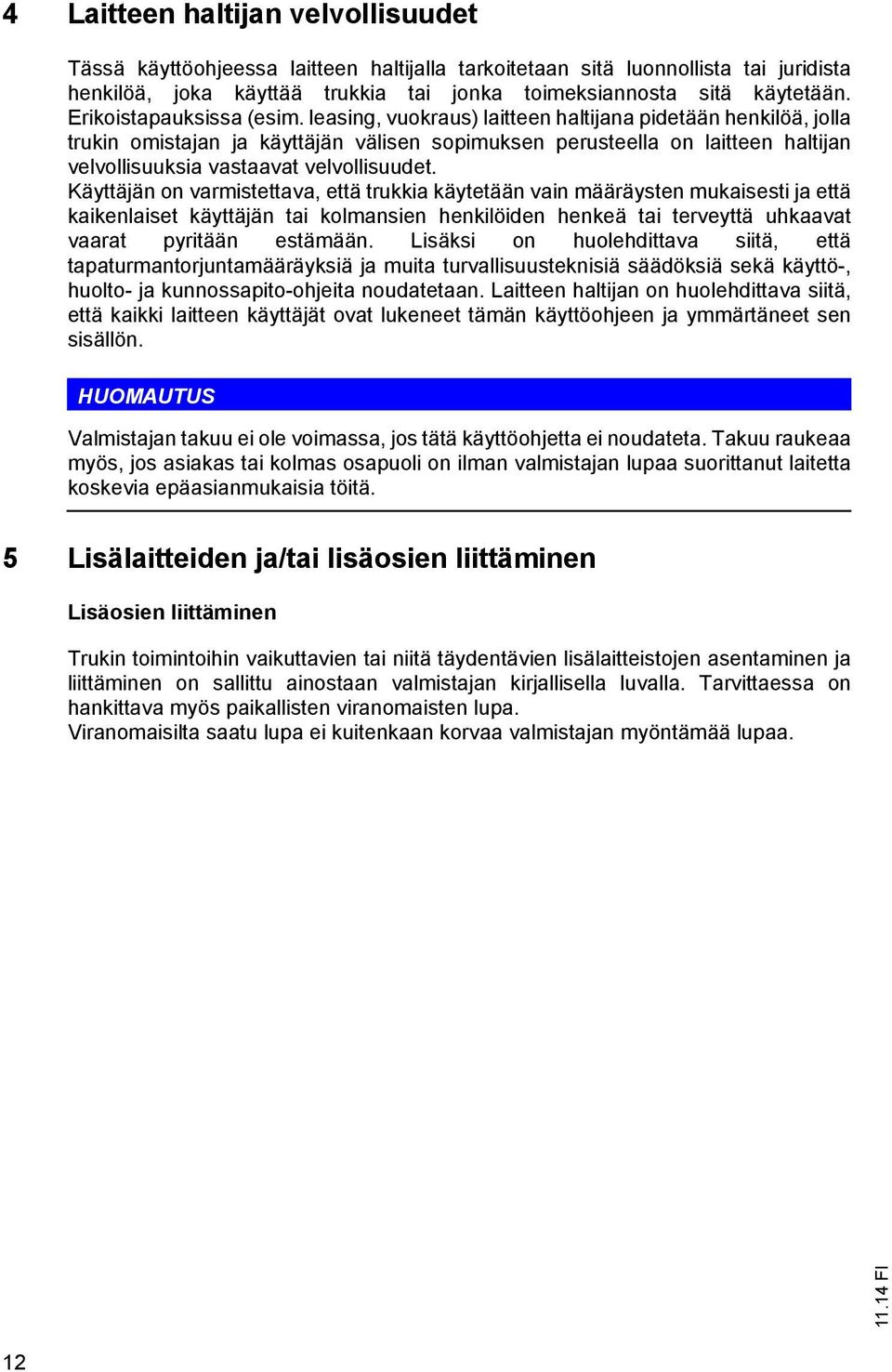

13 4 Laitteen haltijan velvollisuudet Tässä käyttöohjeessa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka käyttää trukkia tai jonka toimeksiannosta sitä käytetään. Erikoistapauksissa (esim. leasing, vuokraus) laitteen haltijana pidetään henkilöä, jolla trukin omistajan ja käyttäjän välisen sopimuksen perusteella on laitteen haltijan velvollisuuksia vastaavat velvollisuudet. Käyttäjän on varmistettava, että trukkia käytetään vain määräysten mukaisesti ja että kaikenlaiset käyttäjän tai kolmansien henkilöiden henkeä tai terveyttä uhkaavat vaarat pyritään estämään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on huolehdittava siitä, että kaikki laitteen käyttäjät ovat lukeneet tämän käyttöohjeen ja ymmärtäneet sen sisällön. HUOMAUTUS Valmistajan takuu ei ole voimassa, jos tätä käyttöohjetta ei noudateta. Takuu raukeaa myös, jos asiakas tai kolmas osapuoli on ilman valmistajan lupaa suorittanut laitetta koskevia epäasianmukaisia töitä. 5 Lisälaitteiden ja/tai lisäosien liittäminen Lisäosien liittäminen Trukin toimintoihin vaikuttavien tai niitä täydentävien lisälaitteistojen asentaminen ja liittäminen on sallittu ainostaan valmistajan kirjallisella luvalla. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaisilta saatu lupa ei kuitenkaan korvaa valmistajan myöntämää lupaa. 12

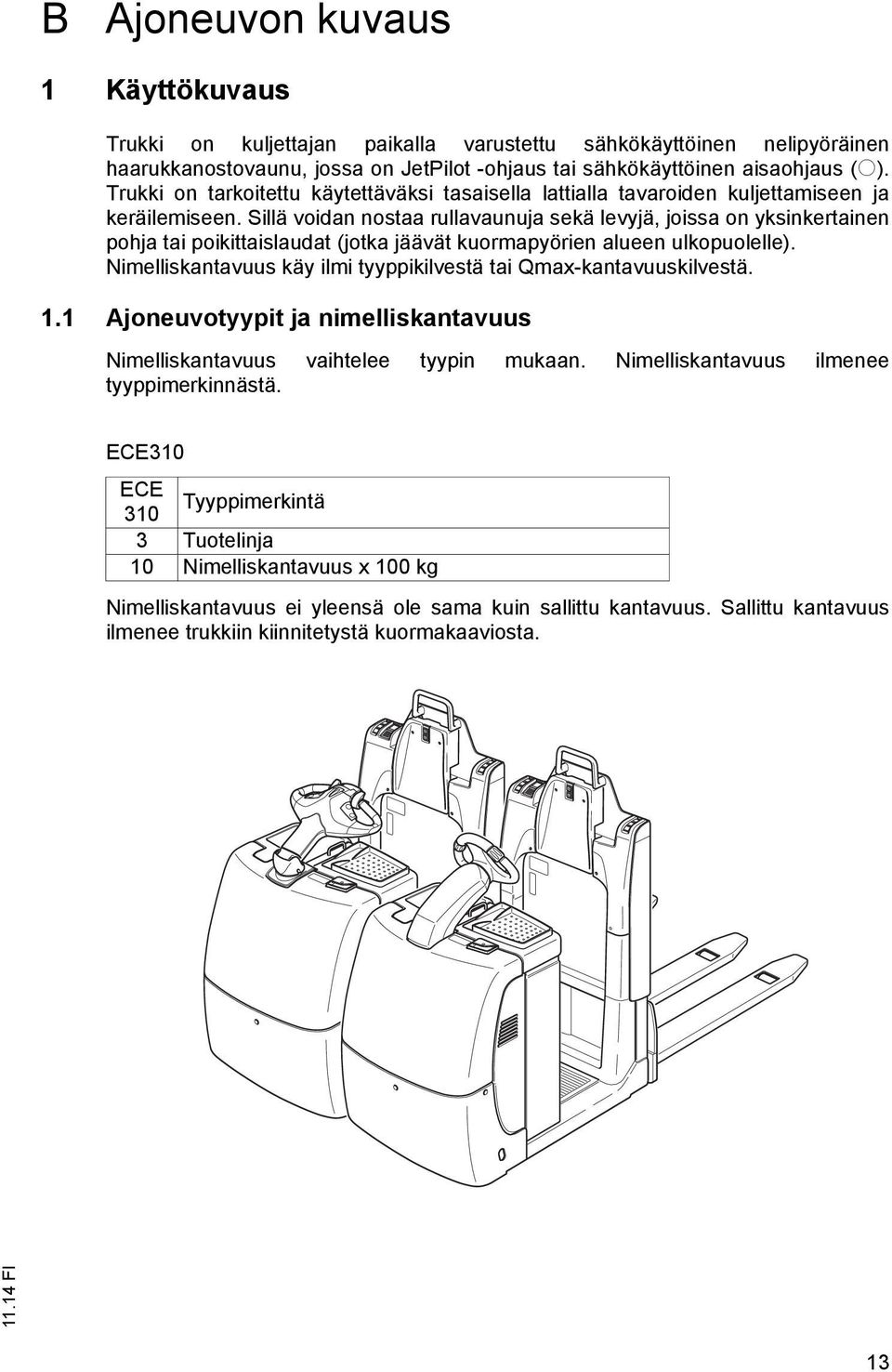

14 B Ajoneuvon kuvaus 1 Käyttökuvaus Trukki on kuljettajan paikalla varustettu sähkökäyttöinen nelipyöräinen haarukkanostovaunu, jossa on JetPilot -ohjaus tai sähkökäyttöinen aisaohjaus (o). Trukki on tarkoitettu käytettäväksi tasaisella lattialla tavaroiden kuljettamiseen ja keräilemiseen. Sillä voidan nostaa rullavaunuja sekä levyjä, joissa on yksinkertainen pohja tai poikittaislaudat (jotka jäävät kuormapyörien alueen ulkopuolelle). Nimelliskantavuus käy ilmi tyyppikilvestä tai Qmax-kantavuuskilvestä. 1.1 Ajoneuvotyypit ja nimelliskantavuus Nimelliskantavuus vaihtelee tyypin mukaan. Nimelliskantavuus ilmenee tyyppimerkinnästä. ECE310 ECE Tyyppimerkintä Tuotelinja 10 Nimelliskantavuus x 100 kg Nimelliskantavuus ei yleensä ole sama kuin sallittu kantavuus. Sallittu kantavuus ilmenee trukkiin kiinnitetystä kuormakaaviosta. 13

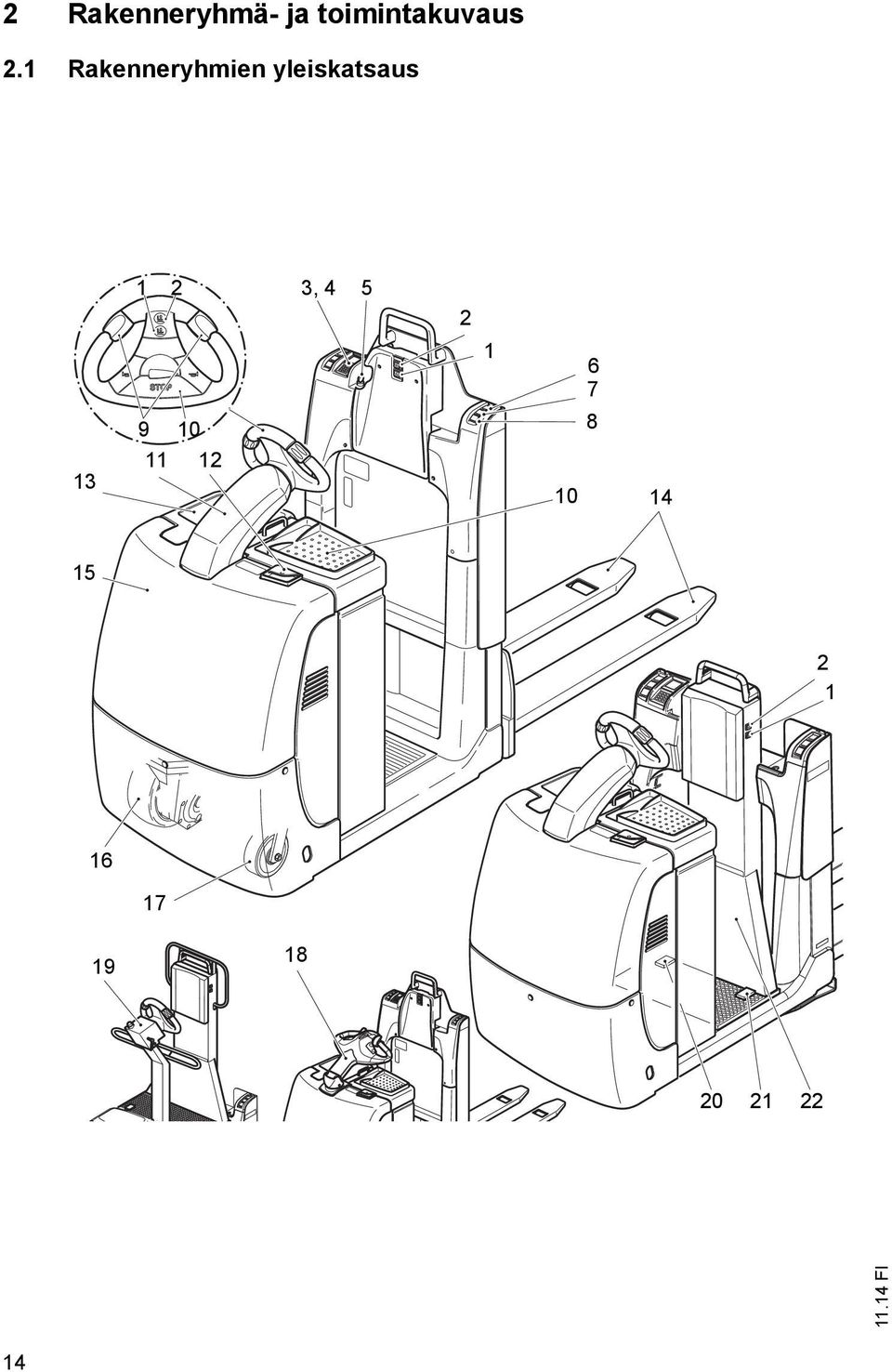

15 2 Rakenneryhmä- ja toimintakuvaus 2.1 Rakenneryhmien yleiskatsaus ,

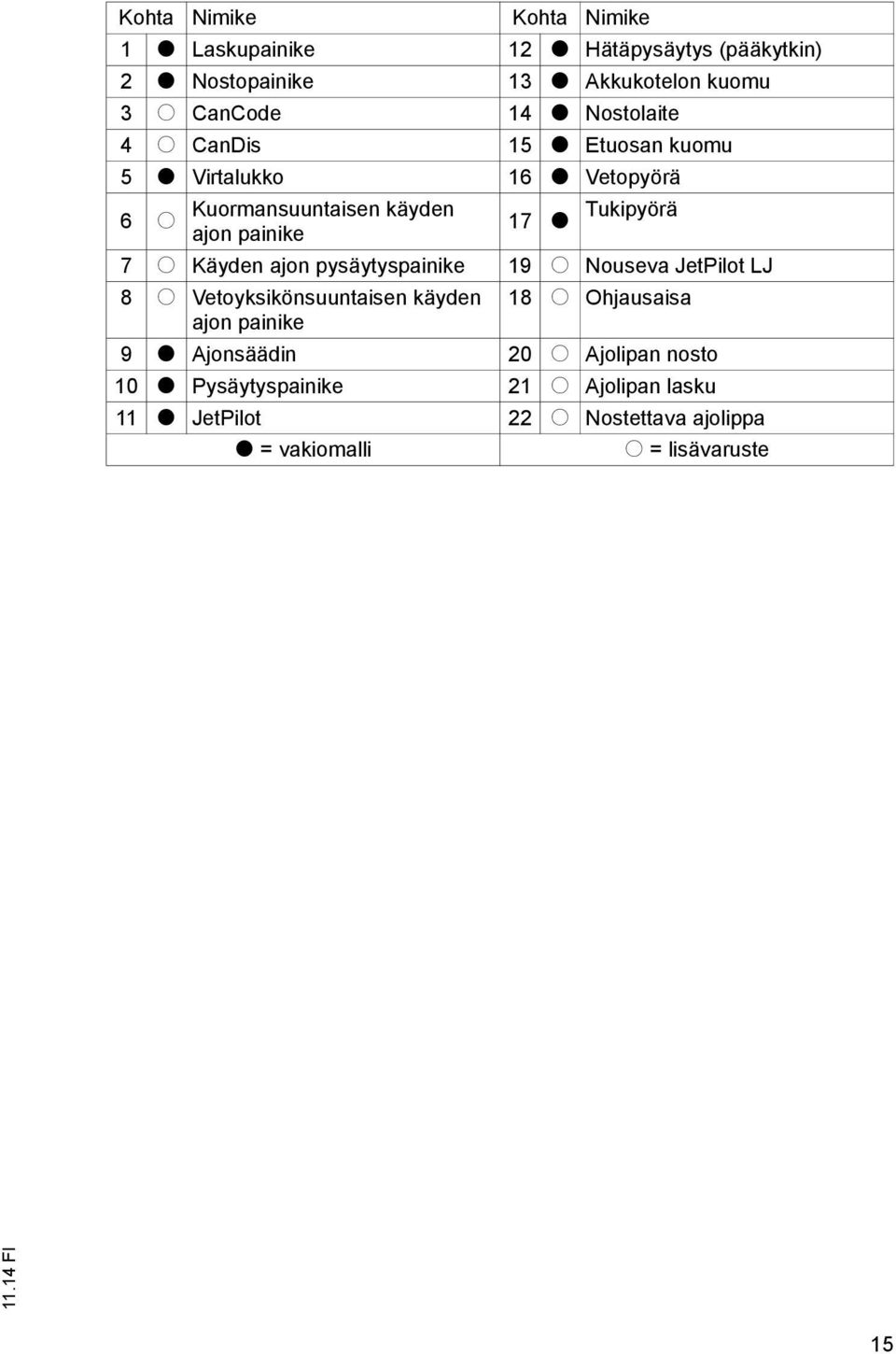

16 Kohta Nimike Kohta Nimike 1 t Laskupainike 12 t Hätäpysäytys (pääkytkin) 2 t Nostopainike 13 t Akkukotelon kuomu 3 o CanCode 14 t Nostolaite 4 o CanDis 15 t Etuosan kuomu 5 t Virtalukko 16 t Vetopyörä 6 Kuormansuuntaisen käyden o ajon painike 17 t Tukipyörä 7 o Käyden ajon pysäytyspainike 19 o Nouseva JetPilot LJ 8 o Vetoyksikönsuuntaisen käyden 18 o Ohjausaisa ajon painike 9 t Ajonsäädin 20 o Ajolipan nosto 10 t Pysäytyspainike 21 o Ajolipan lasku 11 t JetPilot 22 o Nostettava ajolippa t = vakiomalli o = lisävaruste 15

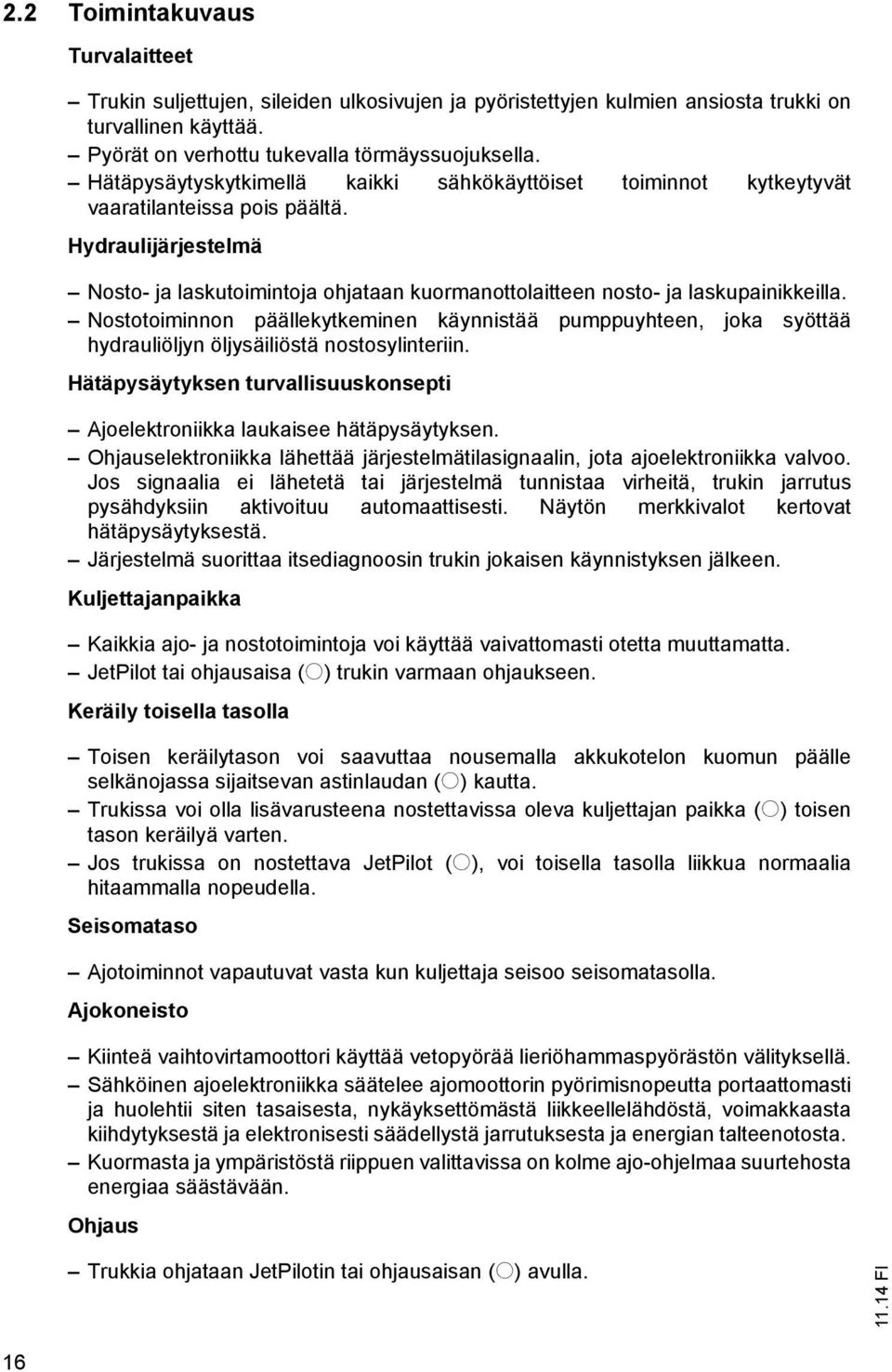

17 2.2 Toimintakuvaus Turvalaitteet Trukin suljettujen, sileiden ulkosivujen ja pyöristettyjen kulmien ansiosta trukki on turvallinen käyttää. Pyörät on verhottu tukevalla törmäyssuojuksella. Hätäpysäytyskytkimellä kaikki sähkökäyttöiset toiminnot kytkeytyvät vaaratilanteissa pois päältä. Hydraulijärjestelmä Nosto- ja laskutoimintoja ohjataan kuormanottolaitteen nosto- ja laskupainikkeilla. Nostotoiminnon päällekytkeminen käynnistää pumppuyhteen, joka syöttää hydrauliöljyn öljysäiliöstä nostosylinteriin. Hätäpysäytyksen turvallisuuskonsepti Ajoelektroniikka laukaisee hätäpysäytyksen. Ohjauselektroniikka lähettää järjestelmätilasignaalin, jota ajoelektroniikka valvoo. Jos signaalia ei lähetetä tai järjestelmä tunnistaa virheitä, trukin jarrutus pysähdyksiin aktivoituu automaattisesti. Näytön merkkivalot kertovat hätäpysäytyksestä. Järjestelmä suorittaa itsediagnoosin trukin jokaisen käynnistyksen jälkeen. Kuljettajanpaikka Kaikkia ajo- ja nostotoimintoja voi käyttää vaivattomasti otetta muuttamatta. JetPilot tai ohjausaisa (o) trukin varmaan ohjaukseen. Keräily toisella tasolla Toisen keräilytason voi saavuttaa nousemalla akkukotelon kuomun päälle selkänojassa sijaitsevan astinlaudan (o) kautta. Trukissa voi olla lisävarusteena nostettavissa oleva kuljettajan paikka (o) toisen tason keräilyä varten. Jos trukissa on nostettava JetPilot (o), voi toisella tasolla liikkua normaalia hitaammalla nopeudella. Seisomataso Ajotoiminnot vapautuvat vasta kun kuljettaja seisoo seisomatasolla. Ajokoneisto Kiinteä vaihtovirtamoottori käyttää vetopyörää lieriöhammaspyörästön välityksellä. Sähköinen ajoelektroniikka säätelee ajomoottorin pyörimisnopeutta portaattomasti ja huolehtii siten tasaisesta, nykäyksettömästä liikkeellelähdöstä, voimakkaasta kiihdytyksestä ja elektronisesti säädellystä jarrutuksesta ja energian talteenotosta. Kuormasta ja ympäristöstä riippuen valittavissa on kolme ajo-ohjelmaa suurtehosta energiaa säästävään. Ohjaus Trukkia ohjataan JetPilotin tai ohjausaisan (o) avulla. 16

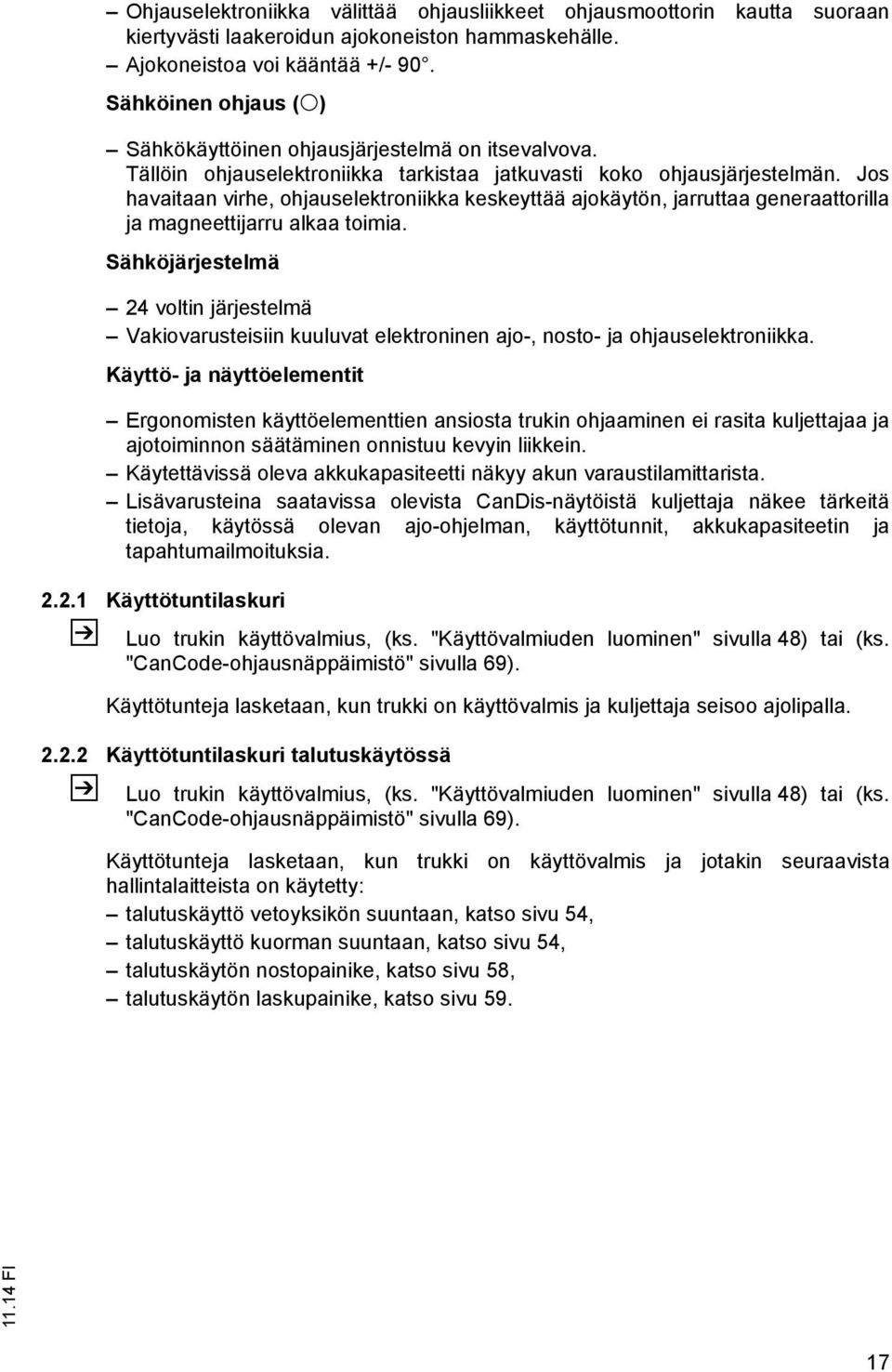

18 Ohjauselektroniikka välittää ohjausliikkeet ohjausmoottorin kautta suoraan kiertyvästi laakeroidun ajokoneiston hammaskehälle. Ajokoneistoa voi kääntää +/- 90. Sähköinen ohjaus (o) Sähkökäyttöinen ohjausjärjestelmä on itsevalvova. Tällöin ohjauselektroniikka tarkistaa jatkuvasti koko ohjausjärjestelmän. Jos havaitaan virhe, ohjauselektroniikka keskeyttää ajokäytön, jarruttaa generaattorilla ja magneettijarru alkaa toimia. Sähköjärjestelmä 24 voltin järjestelmä Vakiovarusteisiin kuuluvat elektroninen ajo-, nosto- ja ohjauselektroniikka. Käyttö- ja näyttöelementit Ergonomisten käyttöelementtien ansiosta trukin ohjaaminen ei rasita kuljettajaa ja ajotoiminnon säätäminen onnistuu kevyin liikkein. Käytettävissä oleva akkukapasiteetti näkyy akun varaustilamittarista. Lisävarusteina saatavissa olevista CanDis-näytöistä kuljettaja näkee tärkeitä tietoja, käytössä olevan ajo-ohjelman, käyttötunnit, akkukapasiteetin ja tapahtumailmoituksia Käyttötuntilaskuri Luo trukin käyttövalmius, (ks. "Käyttövalmiuden luominen" sivulla 48) tai (ks. "CanCode-ohjausnäppäimistö" sivulla 69). Käyttötunteja lasketaan, kun trukki on käyttövalmis ja kuljettaja seisoo ajolipalla Käyttötuntilaskuri talutuskäytössä Luo trukin käyttövalmius, (ks. "Käyttövalmiuden luominen" sivulla 48) tai (ks. "CanCode-ohjausnäppäimistö" sivulla 69). Käyttötunteja lasketaan, kun trukki on käyttövalmis ja jotakin seuraavista hallintalaitteista on käytetty: talutuskäyttö vetoyksikön suuntaan, katso sivu 54, talutuskäyttö kuorman suuntaan, katso sivu 54, talutuskäytön nostopainike, katso sivu 58, talutuskäytön laskupainike, katso sivu

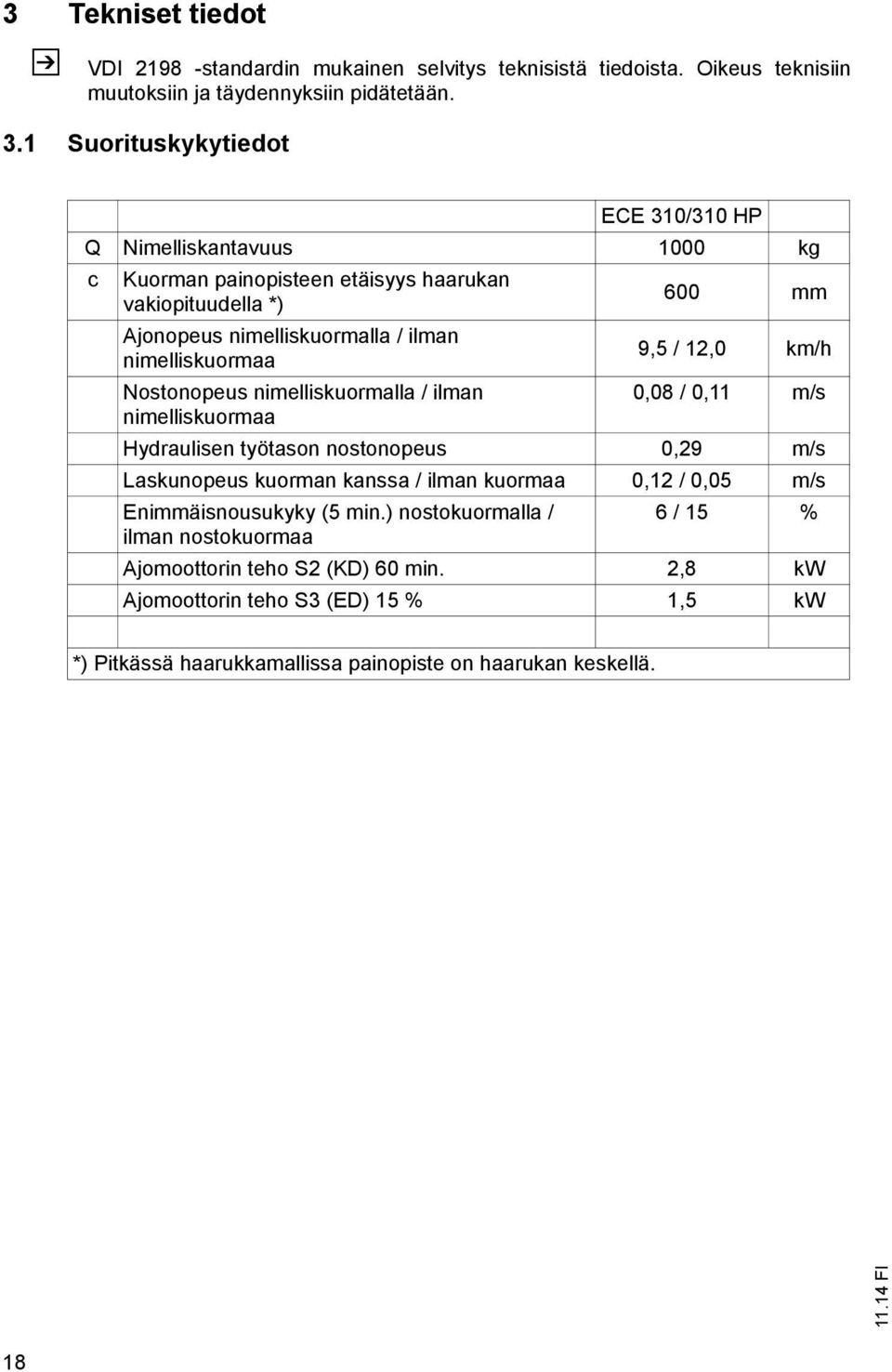

19 3 Tekniset tiedot VDI standardin mukainen selvitys teknisistä tiedoista. Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 3.1 Suorituskykytiedot ECE 310/310 HP Q Nimelliskantavuus 1000 kg c Kuorman painopisteen etäisyys haarukan vakiopituudella *) 600 mm Ajonopeus nimelliskuormalla / ilman nimelliskuormaa 9,5 / 12,0 km/h Nostonopeus nimelliskuormalla / ilman 0,08 / 0,11 m/s nimelliskuormaa Hydraulisen työtason nostonopeus 0,29 m/s Laskunopeus kuorman kanssa / ilman kuormaa 0,12 / 0,05 m/s Enimmäisnousukyky (5 min.) nostokuormalla / 6 / 15 % ilman nostokuormaa Ajomoottorin teho S2 (KD) 60 min. 2,8 kw Ajomoottorin teho S3 (ED) 15 % 1,5 kw *) Pitkässä haarukkamallissa painopiste on haarukan keskellä. 18

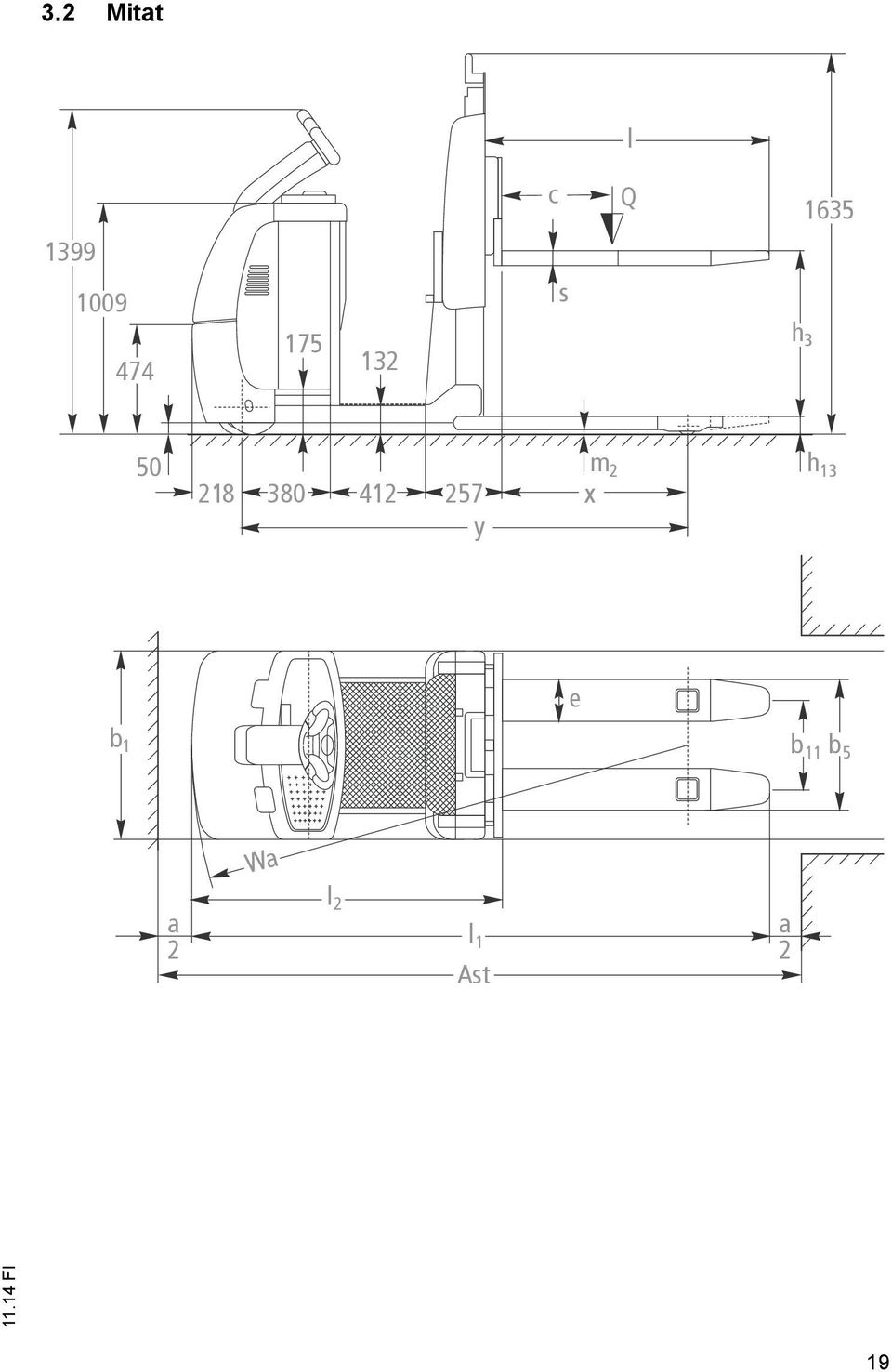

20 3.2 Mitat l c s Q h x y m 2 h 13 e b 1 b 11 b 5 Wa a 2 l 2 l 1 Ast a 2 19

21 c l Q s h y x h 13 b 1 b 5 e Wa a 2 l 2 l 1 Ast a 2 20

22 ECE 310 ECE 310 HP l2 Pituus ml. haarukan selkä mm h13 h14 Haarukoiden piikkien korkeus alas laskettuina Korkeus ohjausaisa ajoasennossa Työkäytävän leveydet ECE 310 (kaikki mitat millimetrejä) 90 mm 1399 h3 Nimellisnosto 700 mm h1 Selkänojan korkeus mm hb Akkukotelon kuomun korkeus mm hf Ajolipan korkeus mm b1 Trukin leveys 810 mm m2 Maavara akselivälin keskellä 25 mm b10 Raideväli edessä 500 mm b11 Raideväli takana 380 mm b5 Haarukoiden ulkoleveys 560 mm s/e/l Haarukan pituus 60 / 180 / 1150 mm a Turvaetäisyys 200 mm Wa Kääntösäde mm Omapaino: Katso trukin laitekilpeä l l1 1) y 1) x l6 Wa 1) Ast3 1) ) HP mm 21

23 3.3 Painot 3.4 Renkaat ECE 310 ECE 310 HP Omapaino ilman akkua kg Akselipaino kuorman kanssa edessä/takana 1296/ /1020 kg Akselipaino ilman kuormaa edessä/takana 372/ /926 kg Akun paino 370 kg Ajokoneiston rengaskoko Kuormalaitteen rengaskoko Tukipyörä (kaksoispyörä) Pyörien määrä edessä/takana (x = vetävä) ECE x78 85x95 180x65 2-1x/2 22

24 3.5 EN-standardit Jatkuva äänenpainetaso ECE 310: 67 db(a) EN mukaisesti ja ISO 4871 vastaava. Jatkuva äänenpainetaso on standardin määräysten mukaan mitattu arvo, jossa huomioidaan äänenpainetaso ajon, noston ja tyhjäkäynnin aikana. Äänenpainetaso mitataan kuljettajan korvan kohdalta. Tärinä ECE 310: 0,85 m/s² ECE 220 XL: 0,92 m/s² EN 13059:n mukaan Vartaloon työskentelyasennossa vaikuttava värähtelykiihtyvyys on standardin määräyksen mukaan lineaarisesti integroitu painotettu pystysuuntainen kiihtyvyys. Se mitataan ajettaessa vakionopeudella ajoalustassa olevien kohoumien yli. Ajoneuvokohtaiset mittaustiedot on selvitetty kertaalleen, eikä niitä saa sekoittaa työntekijädirektiivin 2002/44/EY (tärinä) ihmiseen kohdistuvaan tärinään. Ihmiseen kohdistuvan tärinän mittaamiseen valmistaja tarjoaa erikoispalvelua, (ks. "Kehotärinän mittaus" sivulla 114). Sähkömagneettinen yhteensopivuus (EMC) Valmistaja vahvistaa sähkömagneettisten häiriöpäästöjen ja häiriönkestävyyden raja-arvojen noudattamisen sekä sähköstaattisen purkaustarkastuksen suorittamisen standardin EN ja siinä mainittujen määräysten mukaisesti. Sähkö- ja elektroniikkaosia ja niiden järjestystä saa muuttaa vain valmistajan kirjallisella luvalla. VAROITUS! Ei-ionisoivan säteilyn lääkinnällisille laitteille aiheuttama häiriö Ei-ionisoivaa säteilyä luovuttava trukin sähkövarustus (esim. langaton tiedonsiirto) voi häiritä käyttäjän käyttämien lääkinnällisten laitteiden (sydämentahdistinten, kuulolaitteiden yms.) toimintaa ja aiheuttaa toimintahäiriöitä. On selvitettävä lääkärin tai lääkinnällisen laitteen valmistajan kanssa, voiko kyseistä laitetta käyttää trukin läheisyydessä. 23

25 3.6 Käyttöolosuhteet Käyttöympäristön lämpötila Käytön aikana 5 C 40 C Jos trukkia käytetään jatkuvasti äärimmäisen vaihtelevissa lämpötila- tai ilmankosteusoloissa, siihen tarvitaan erikoisvarustus ja -lupa. 3.7 Sähkölaitteita koskevat vaatimukset Valmistaja vahvistaa sähkölaitteiden suunnittelua ja valmistusta koskevien vaatimusten noudattamisen trukin määräystenmukaisessa käytössä standardinen 1175 Trukkien turvallisuus sähkölaitteita koskevat vaatimukset mukaisesti. 24

26 3.8 Merkintäpaikat ja tyyppikilvet *) 23 *) Qmax XXX kg Qmax 2000kg Koht Nimike a 23 Laitekilpi 24 Varoituskilpi: "Huomio, ryömintäkäyttö" 25 Kuormakaavio 26 Tarkastuskilpi 27 Ajoneuvon nimike 28 Sarjanumero 29 Kantavuus Qmax 30 Kiinnityskohdat nosturikuormausta varten 25

27 3.8.1 Tyyppikilpi Koht Koht Nimike a a Nimike 31 Tyyppi 37 Valmistusvuosi 32 Sarjanumero 38 Kuorman painopisteen etäisyys (mm) 33 Nimelliskantavuus (kg) 39 Käyttöteho 34 Akun jännite (V) 40 Akun vähimmäis-/enimmäispaino (kg) 35 Tyhjäpaino ilman akkua kg 41 Valmistaja 36 Lisävaruste 42 Valmistajan logo Trukkiin tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (32) Trukin kuormakaavio Qmax XXX kg 29 Kuormakaaviosta (29) ilmenee enimmäiskantokyky Q (kg) kuormankäsittelylaitteen tasaisella kuormituksella. 26

28 C Kuljetus ja ensimmäinen käyttöönotto 1 Nosturikuormaus VAROITUS! Asiaton nosturikuormaus aiheuttaa tapaturmavaaran Asiattomien nostovälineiden käyttö voi johtaa trukin putoamiseen nosturikuormauksen aikana. Varmista, ettei trukki nostettaessa iskeydy mitään vasten eikä se pääse liikkumaan hallitsemattomasti. Kannattele trukkia tarvittaessa ohjainvaijereilla. Trukin kuormauksen saavat suorittaa vain henkilöt, joilla on nostovälineiden ja nostotyökalujen käsittelyyn vaadittava koulutus. Käytä nosturikuormauksessa turvakenkiä. Riippuvien kuormien alla oleskelu on kielletty. Vaara-alueelle meneminen ja vaara-alueella oleskelu on kielletty. Käytä vain nostovälineitä, joiden kantavuus on riittävä (ks. trukin paino laitekilvestä). Kiinnitä nostovälineet vain niille tarkoitettuihin kiinnityskohtiin ja varmista, etteivät ne irtoa. Käytä nostovälineitä vain niille määrätyssä kuormitussuunnassa. Kiinnitä nosturin nostovälineet siten, etteivät ne nostettaessa kosketa lisävarusteita. Trukin kuormaus nosturilla Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 50). Tarvittavat työkalut ja materiaalit Nostolaite Nostovälineet Menettelytapa Avaa etuosan kuomu (15) ja aseta se syrjään. Kiinnitä nostovälineet kiinnityskohtiin (30). Nyt trukin voi kuormata nosturilla

29 2 Kuljetus VAROITUS! Hallitsemattomat liikkeet kuljetuksen aikana Jos trukkia ja nostolaitetta ei varmisteta asianmukaisesti kuljetuksen aikana, seurauksena voi olla vakavia tapaturmia. Tehtävään koulutetun ammattihenkilökunnan on suoritettava kuormaus säädöksen VDI 2700 ja VDI 2703 suositusten mukaan. Kuormauksen turvallisuustoimenpiteiden oikea mitoitus ja toteutus on määriteltävä erikseen jokaisessa yksittäistapauksessa. Kun trukkia kuljetetaan kuorma-autolla tai perävaunulla, se on kiinnitettävä asianmukaisesti köysillä. Kuorma-autossa tai perävaunussa on oltava kiinnitysrenkaat. Varmista trukki kiiloilla niin, ettei se pääse liikkumaan. Käytä vain sellaisia kiinnitysvöitä tai kiristysvöitä, joiden nimelliskestävyys on riittävä. Trukin kiinnittäminen kuljetusta varten 43 Tarvittavat työkalut ja materiaalit Kiristys-/kiinnitysliinat Menettelytapa Aja trukki kuljetusajoneuvoon. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 50). Kiinnitä liinat (43) trukkiin ja kiristä niitä riittävästi. Nyt trukkia voi kuljettaa. 28

30 3 Ensimmäinen käyttöönotto HUOMIO! Aja trukkia vain akkuvirralla! Tasasuunnattu vaihtovirta vaurioittaa ajoneuvon elektroniikkaosia. Akun kaapeliliitokset (hinauskaapeli) saavat olla enintään 6 m pitkiä, ja niiden johdon poikkipinta-alan on oltava vähintään 50 mm². Menettelytapa Tarkista varustuksen täydellisyys. Asenna akku tarvittaessa, (ks. "Akun irrottaminen ja asentaminen" sivulla 37). Lataa akku, (ks. "Akun lataaminen" sivulla 35). Trukin voi nyt ottaa käyttöön, (ks. "Trukin käyttöönotto" sivulla 47). HUOMAUTUS Kylmävarastolla varustetut trukit Trukit, jotka on tarkoitettu jäähdyttämökäyttöön, on varustettu kylmävarastoon sopivalla hydrauliöljyllä ja niiden mastossa on suojaritilä suojalevyn sijaan. Mikäli jäähdyttämöön sopivalla öljyllä toimivaa trukkia käytetään kylmävaraston ulkopuolella, sen laskuliikkeet saattavat olla normaalia nopeampia. 29

31 30

32 D Akun huolto, lataus ja vaihto 1 Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Huoltohenkilöstö Vain tehtävään koulutettu henkilöstö saa ladata, huoltaa ja vaihtaa akkuja. Töiden suorituksessa on noudatettava tätä käyttöohjetta ja akun/latausaseman valmistajan määräyksiä. Paloturvallisuustoimet Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä vähintään 2 m etäisyydellä ei saa olla helposti syttyviä aineita eikä kipinää muodostavia käyttöaineita tai -välineitä. Tilan on oltava tuuletettu. Sammutusvälineiden on oltava käyttövalmiina. Akun huolto Akkukennojen kannet on pidettävä kuivina ja puhtaina. Liittimien ja kaapelikenkien on oltava puhtaita, kevyesti naparasvalla voideltuja ja kunnolla kiinnitettyjä. HUOMIO! Ennen akun kannen sulkemista on varmistettava, ettei akkukaapeli pääse vahingoittumaan. Vaurioituneet kaapelit aiheuttavat oikosulkuvaaran. Akun hävittäminen Akun hävityksessä on ehdottomasti noudatettava maakohtaisia ympäristönsuojelumääräyksiä ja ongelmajätettä koskevia lakeja. Valmistajan antamia hävittämisohjeita on ehdottomasti noudatettava. VAROITUS! Tapaturma- ja loukkaantumisvaara akkujen käsittelyssä Akut sisältävät happoliuosta, joka on myrkyllistä ja syövyttävää. Vältä ehdottomasti kosketusta akkuhapon kanssa. Hävitä käytetty akkuhappo määräysten mukaisesti. Akkuja koskevissa töissä on ehdottomasti käytettävä suojavaatetusta ja suojattava silmät. Varo, ettei akkuhappoa pääse iholle, vaatteille tai silmiin. Jos niin kuitenkin käy, huuhtele akkuhappo pois runsaalla puhtaalla vedellä. Ota henkilövahinkojen yhteydessä (esim. jos akkuhappoa joutuu iholle tai silmiin) välittömästi yhteyttä lääkäriin. Läikkynyt akkuhappo on neutralisoitava välittömästi runsaalla vedellä. Akkuja saa käyttää vain akkukotelo suljettuna. Noudata asianmukaisia säädöksiä. 31

33 VAROITUS! Sopimattomien akkujen käytön aiheuttama tapaturmavaara Akun painolla ja mitoilla on merkittävä vaikutus trukin vakauteen ja kantavuuteen. Akkuvarustusta saa muuttaa vain valmistajan luvalla, koska alkuperäistä pienempien akkujen yhteydessä on käytettävä vastapainoja. Akkua vaihdettaessa tai asennettaessa on varmistettava akun tukeva kiinnitys trukin akkutilaan. Trukki on pysäköitävä turvallisesti ennen kaikkia akkua koskevia töitä ((ks. "Trukin turvallinen pysäköiminen" sivulla 50)). 2 Akkutyypit Trukin akkuvarustus vaihtelee mallin mukaan. Seuraavassa taulukossa esitetään kapasiteettitietojen kera vakiovarusteeksi tarkoitettu yhdistelmä: Akkutyyppi Kapasiteetti Paino 24 V - akku 798X212X784 mm (LXBXH) 3 PzS 420 Ah L 370 kg 24 V - akku 798X212X784 mm (LXBXH) kapasiteetiltaan tehostettu 3 PzS 450 Ah HX 370 kg Akun painot käyvät ilmi akun tyyppikilvestä. Akut, joiden napoja ei ole eristetty, on peitettävä liukumattomalla eristysmatolla. 32

34 3 Akun ottaminen esille HUOMIO! Puristumisvaara Kuomua/kantta suljettaessa kuomun/kannen ja trukin välissä ei saa olla mitään. VAROITUS! Epäasianmukaisesti pysäköidyn trukin aiheuttama tapaturmavaara Trukin pysäköiminen kalteville pinnoille tai kuormankäsittelylaite ylhäällä on vaarallista ja ehdottomasti kiellettyä. Pysäköi trukki aina tasaiselle alustalle. Erikoistapauksissa trukin liikkeellelähtö on estettävä esim. kiiloilla. Laske masto ja haarukka aina kokonaan alas. Valitse pysäköintipaikka siten, että kukaan ei voi loukata itseään alas laskettuun haarukkaan. Edellytykset Pysäköi trukki vaakasuoralle alustalle. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 50). Menettelytapa Vedä vipua (44) ylöspäin ja nosta samalla JetPilot ylös. Käännä akun lukitsin (45) ylös, vedä lukitus ylös ja avaa akun kansi (13). Akkupistoke (46) ja akunsuoja (38) ovat esillä

35 Akun ottaminen esiin JetPilot LJ - mallissa Menettelytapa Avaa JetPilot ja taita alas, (ks. "Taita JetPilot ulospäin huoltoa varten (o)" sivulla 107). Akkukotelon kuomu on nyt avattavissa

36 4 Akun lataaminen VAROITUS! Latauksessa syntyvien kaasujen aiheuttama räjähdysvaara Latauksen aikana akusta pääsee hapen ja vedyn seosta (räjähdyskaasu). Kaasutus on kemiallinen prosessi. Tämä kaasuseos on hyvin herkästi räjähtävää, eikä se saa syttyä. Akun varaajan latauskaapelin ja akkupistokkeen saa liittää ja irrottaa ainoastaan latausaseman ja trukin ollessa sammutettuina. Varaajan on oltava jännitteen ja latauskapasiteetin suhteen yhdenmukainen akun kanssa. Tarkista ennen latausta, ettei kaapeleissa ja sähköpistokeliitännöissä ole näkyviä vaurioita. Huolehdi riittävästä tuuletuksesta tilassa, jossa trukkia ladataan. Akkukotelon kuomun on oltava auki ja akkukennojen pintojen on oltava vapaina latauksen aikana, jotta riittävä tuuletus voidaan varmistaa. Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä ei saa olla helposti syttyviä aineita eikä kipinöiviä käyttöaineita; etäisyyden on oltava vähintään 2 m. Sammutusvälineiden on oltava käyttövalmiina. Älä aseta akun päälle mitään metallisia esineitä. Noudata ehdottomasti akun ja latausaseman valmistajien antamia turvallisuusmääräyksiä. Akun lataaminen Edellytykset Pysäköi trukki vaakasuoralle alustalle. Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Irrota akkupistoke. Menettelytapa Vedä akun pistoke (46) ulos liittimestä (48). Poista mahdollinen eristysmatto akun päältä. Liitä akun latausaseman latauskaapeli (47) akun pistokkeeseen (46). Kytke varaaja päälle / lataus käynnistyy automaattisesti. Akku latautuu. 35

37 Akun latauksen päättäminen, käyttövalmiuden palauttaminen HUOMAUTUS Latauksen keskeydyttyä koko akkukapasiteetti ei ole käytettävissä Edellytykset Akun lataus on saatettu päätökseen. Menettelytapa Kytke varaaja pois päältä. Irrota akkupistoke varaajasta. Liitä akkupistoke trukkiin. Ajoneuvo on taas käyttövalmis. 36

38 5 Akun irrottaminen ja asentaminen VAROITUS! Tapaturmavaara akun irrotuksen ja asennuksen yhteydessä Akun paino ja akkuhappo voivat aiheuttaa puristumisia tai syöpymiä akun irrotuksen ja asennuksen yhteydessä. Noudata tämän luvun kappaleessa "Happoakkujen käsittelyä koskevat turvallisuusmääräykset" olevia ohjeita. Käytä turvajalkineita akun irrotuksen ja asennuksen aikana. Käytä vain akkuja, joiden kennot ja napakytkennät on eristetty. Aseta trukki vaakasuoraan asentoon, jotta akku ei luisu ulos trukista. Vaihda akku vain riittävän kantavuuden omaavien nosturin nostovälineiden avulla. Käytä vain hyväksyttyjä akunvaihtolaitteita (akunvaihtoteline, akunvaihtoasema jne.). Varmista, että akku on tukevasti kiinnitettynä trukin akkutilaan. Akun irrottaminen ylöspäin Akun poistaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 50). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Menettelytapa Irrota akkupistoke ajoneuvon pistokkeesta. Laita akkukaapeli akkukotelon päälle niin, ettei se leikkaannu, kun akku vedetään ulos. Avaa akun lukitus (45). Kiinnitä nostovälineet silmukoihin (49). Nostovälineiden vedon on oltava pystysuora. Nostovälineet eivät saa missään tapauksessa pudota akkukennojen päälle. Vedä akku ylöspäin ulos akkutilasta (50). Akku on nyt irrotettu. Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista akun oikea asennusasento ja liitäntä. 37

39

40 Akun vaihto sivusta (o) HUOMIO! Puristumisvaara Akun poistaminen ja asentaminen trukin sivusta aiheuttaa puristumisvaaran. Akkua poistettaessa ja asennettaessa älä laita kättäsi akun ja rungon väliin. Akun poistaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 50). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Tarvittavat työkalut ja materiaalit Akun vaihtoasema / akkuvaunu Menettelytapa Irrota akkupistoke (46) trukin pistokkeesta. Avaa akun lukitus (45). Aseta akun vaihtoasema / akkuvaunu trukin sivulle. Työnnä akku varovasti ulos trukista akun vaihtoasemaan / akkuvaunuun. Akku on nyt poistettu. Akun asennus Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 50). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 33). Menettelytapa Asennus tapahtuu päinvastaisessa järjestyksessä. Varmista akun oikea asennusasento ja liittäminen. 39

41 40

42 E Käyttö 1 Trukin käyttöä koskevat turvallisuusmääräykset Ajolupa Trukkia saavat käyttää vain sen kuljettamiseen koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa käsitellä ja kuljettaa kuormia ja joille haltija tai hänen edustajansa on erikseen antanut kuljetustehtävän. Tarvittaessa on noudatettava myös kansallisia määräyksiä. Kuljettajan oikeudet, velvollisuudet ja käyttäytyminen Kuljettajan on tiedettävä oikeutensa ja velvollisuutensa, hänet täytyy olla perehdytetty trukin hallintaan ja hänen on tunnettava tämän käyttöohjeen sisältö. Hänelle on myönnettävä kaikki tarvittavat oikeudet. Käytettäessä trukkia, jota ohjataan jalan laitteen vieressä kulkien, kuljettajalla on oltava turvakengät. Käytön kieltäminen asiattomilta henkilöiltä Kuljettaja on työaikana vastuussa trukista. Hänen on kiellettävä trukin ajaminen ja muu käyttö asiattomilta henkilöiltä. Henkilöiden kuljettaminen ja nostaminen trukilla on kielletty. Vauriot ja viat Kaikista trukissa ja sen lisälaitteissa ilmenevistä vaurioista tai puutteista on välittömästi ilmoitettava vastuuhenkilölle. Käytettävyydeltään riskialttiita trukkeja (joissa on esim. kuluneet renkaat tai vialliset jarrut) ei saa käyttää, ennen kuin ne ovat määräysten mukaisessa kunnossa. Korjaukset Kuljettaja ei saa korjata eikä muuntaa trukkia ilman erityiskoulutusta ja -lupaa. Hän ei missään tapauksessa saa muuttaa turvajärjestelmien ja kytkimien asetuksia tai kytkeä niitä pois käytöstä. Vaara-alue VAROITUS! Tapaturma-/loukkaantumisvaara trukin vaara-alueella Vaara-alueeksi katsotaan alue, jonka sisällä trukin tai sen kuormanoton (esim. haarukat tai lisälaitteet) ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Siihen sisältyy myös alue, jolle putoavat kuormat tai laskettava tai putoava lisälaite saattavat osua. Poista asiattomat henkilöt vaara-alueelta. Jos ihmisiä on vaarassa, anna ajoissa varoitusäänimerkki. Elleivät asiattomat henkilöt käskystä huolimatta poistu vaara-alueelta, pysäytä trukki välittömästi. 41

43 Turvalaitteet ja varoituskilvet Tässä käyttöohjeessa kuvatut turvalaitteet, varoituskilvet ((ks. "Merkintäpaikat ja tyyppikilvet" sivulla 25)) ja varoitukset on otettava ehdottomasti huomioon. 42

44 2 Näyttöjen ja käyttöelementtien kuvaus

45 Koht Hallinta-/näyttölaite Toiminto a 1 Laskupainike t Nostolaite laskee alas. 2 Nostopainike t Nostolaite nousee ylös. 3 Koodilukko o Korvaa virtalukon Trukin vapautus oikean koodin syöttämisen jälkeen 4 CanDis o Näyttölaite seuraaville seikoille: akun varaustila käyttötunnit varoitukset parametriasetukset 5 Virtalukko ja avain t Trukki vapautetaan kytkemällä ohjausjännite päälle Poistamalla avain virtalukosta estetään sivullisia kytkemästä trukkia päälle 6 Käyden ajon painike (ei koske "ryömintäkäyttö vain vetoyksikön suuntaan" -lisävarustetta) 7 Käyden ajon pysäytyspainike 8 Käyden ajon painike eteenpäin o Trukki lähtee liikkeelle taaksepäin (R) käyden ajossa (hidasajo). o Sähkökäyttöiset toiminnot kytkeytyvät pois päältä ja trukkia pakkojarrutetaan. o Trukki lähtee liikkeelle eteenpäin (V) käyden ajossa (hidasajo) 9 Ajonsäädin t Ajosuunnan ja nopeuden säätäminen. CanCode o Korvaa virtalukon Trukin vapautus oikean koodin syöttämisen jälkeen Ajo-ohjelman valinta Koodiasetukset Parametriasetukset ISM o Korvaa virtalukon Trukin vapautus kortin/transponderin avulla Käyttövalmiuden näyttö Käyttötietojen seuranta Tiedonsiirto kortin/transponderin avulla Varaustilanilmaisin t Akun varaustila 10 Pysäytyspainike o Trukkia jarrutetaan mahdollisimman voimakkaasti, kunnes se pysähtyy. 12 Hätäpysäytyskytkin t Katkaisee yhteyden akkuun Kaikki sähkökäyttöiset toiminnot kytkeytyvät pois päältä ja trukkia jarrutetaan 44

46 Koht Hallinta-/näyttölaite Toiminto a 11 JetPilot t Ohjaa trukkia. Ohjausaisa o Ohjaa trukkia. 20 Työtason nostopainike t Työtaso nousee tasaisella nopeudella. 21 Työtason laskupainike t Työtaso laskee tasaisella nopeudella. 51 Varoitusäänimerkin t Varoitusäänimerkin painike painike (äänitorvi) 52 JetPilot-säätö t JetPilotin säätö haluttuun asentoon 53 Ajolippa t Vapaana (ilman kuormaa): ajo estetty tai trukki jarruttaa. Käytössä (kuorman kanssa): ajo vapautettu. o Käyden ajon yhteydessä Ilman kuormaa: ajo alennetulla nopeudella. Kuorman kanssa: ajo täydellä nopeudella. 54 Turvakaari o 2. tason käsikahva lisävarusteessa LJ 55 Turvakaari o 2. tason lisäkäsikahva 56 Hätäpysäytyskytkin (LJ) o Sähkökäyttöiset toiminnot kytkeytyvät pois päältä ja trukkia pakkojarrutetaan. 57 JetPilot-säätö (LJ) o JetPilot voidaan säätää haluttuun asentoon. 58 Työtason nostopainike o Työtaso nousee tasaisella nopeudella. (LJ) 59 Työtason laskupainike o Työtaso laskee tasaisella nopeudella. (LJ) 65 Työtason nostopainike o Työtaso nousee tasaisella nopeudella. Jetpilotissa (LJ) 66 Työtason laskupainike Jetpilotissa (LJ) o Työtaso laskee tasaisella nopeudella. t = vakiovaruste o = lisävaruste 45

47 2.1 Akun varaustilamittari Kun trukki on vapautettu virtalukon, koodilukon tai ISM:n avulla, näytössä näkyy akun varaustila. LEDmerkkivalot (60) kuvaavat seuraavia tiloja: 60 LED-valon väri Jäännöskapasiteetti vihreä % oranssi % vihreä/oranssi vilkkuu 1Hz % punainen 0-20 % Jos led palaa punaisena, kuormien nosto ei enää ole mahdollista. Nostotoiminto vapautetaan uudelleen käyttöön vasta, kun liitettyä akkua on ladattu vähintään 70 %. Jos led vilkkuu punaisena eikä trukki ole käyttövalmis, ota yhteyttä valmistajan huoltoon. Valon vilkkuminen punaisena on ajoelektroniikan koodi. Vilkkumisjärjestys kertoo, mistä häiriöstä on kyse. 46

48 3 Trukin käyttöönotto 3.1 Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa VAROITUS! Vauriot tai muut puutteet trukissa tai lisälaitteessa (erikoisvarusteet) voivat johtaa tapaturmiin. Jos seuraavissa tarkistuksissa todetaan trukissa tai lisälaitteissa (erikoisvarusteissa) olevan vaurioita tai muita puutteita, trukkia ei saa ottaa käyttöön, ennen kuin se on kunnostettu määräysten mukaisesti. Todetuista puutteista on viipymättä ilmoitettava esimiehelle. Merkitse ja pysäytä vaurioitunut trukki. Trukin saa ottaa takaisin käyttöön vasta, kun vaurio on paikannettu ja korjattu. Testaus ennen päivittäistä käyttöönottoa Menettelytapa Tarkista koko trukki ulkoisesti vaurioiden ja vuotojen varalta. Vaurioituneet letkut on ehdottomasti vaihdettava. Tarkista akun kiinnityksen ja kaapeliliitäntöjen pitävyys ja mahdolliset vauriot. Tarkista akkupistokkeen kiinnityksen pitävyys. Tarkista kuormankäsittelylaitteen mahdolliset havaittavat vauriot, kuten halkeamat ja haarukoiden vääntyminen ja voimakas kuluminen. Tarkista vetopyörä ja kuormapyörät vaurioiden varalta. Tarkista merkintöjen ja kilpien täydellisyys ja luettavuus, (ks. "Merkintäpaikat ja tyyppikilvet" sivulla 25). Tarkista hätäpysäytyskytkimen toiminta. Tarkista ohjausaisan palautuminen (ohjausaisan vaimennus). Tarkista, että hallintalaitteet palautuvat itsestään nolla-asentoon. Tarkista varoitusäänimerkin toiminta. Tarkista jarrun toiminta. Tarkista törmäyssuojapainikkeen toiminta. 47

49 3.2 Käyttövalmiuden luominen Trukin käynnistäminen Edellytykset Testaukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa on suoritettu, (ks. "Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa" sivulla 47). Menettelytapa Astu seisomatasolle (54). Avaa JetPilot-säätö ja käännä JetPilot haluamaasi asentoon. Vapauta sen jälkeen JetPilot-säätö. Vedä hätäpysäytyskytkin (12) ulos. Käynnistä trukki: Työnnä avain virtalukkoon (60) ja käännä sitä vasteeseen asti oikealle asentoon I tai syötä CanCode (3,o) -vapautuskoodi, (ks. "CanCode-ohjausnäppäimistö" sivulla 69). Tarkista varoitusäänimerkkipainikkeen (51) toiminta. Tarkista ajonsäätimen (9) toiminta. Tarkista ohjauksen toiminta. Trukki on nyt käyttövalmis. VAROITUS! Älä paina ajonsäädintä tai painiketta Vieressäkulkukäyttö (o) ajoneuvoon noustessasi tai sieltä poistuessasi. CanDis-näyttöyksikkö (4(o)) ilmoittaa käytettävissä olevan akkukapasiteetin. 48

50 3 4 5 V 9 R R V

51 3.3 Trukin turvallinen pysäköiminen VAROITUS! Varmistamattoman trukin aiheuttama tapaturmavaara Trukin pysäyttäminen nousuissa, ilman aktivoituja jarruja, tai kuorman tai kuormanottovälineen ollessa nostettuna, on vaarallista ja pääsääntöisesti kielletty. Pysäytä trukki vain tasaiselle alustalle. Erikoistapauksissa trukki on varmistettava esim. kiiloilla. Laske nostoväline ja kuormahaarukka aina kokonaan alas. Valitse pysäköintipaikka niin, että lasketut haarukan piikit eivät voi loukata ketään. Trukin pysäköiminen turvallisesti Menettelytapa Laske kuormankäsittelylaite kokonaan alas. Käännä käyttöpyörä kohtaan Suora asento. JetPilot (t): Ohjaustanko säätyy itsestään suoraan asentoon. Ohjausaisa (o): Vie aisa suoraan eteenpäin osoittavaan asentoon. Kytke virtalukko pois päältä ja poista avain virtalukosta. Jos trukissa on CanCode, paina painiketta O. Jos trukissa on ISM, paina punaista painiketta. Paina hätäpysäytyskytkintä. Trukki on nyt pysäköity. 3.4 Akun purkuvahti Akun varaustilamittarin/purkuvahdin vakiosäädöt tehdään vakioakkujen perusteella. Käytettäessä huoltovapaita akkuja tai erikoisakkuja akun purkuvahdin näyttö- ja katkaisupisteet on annettava valtuutetun ammattihenkilöstön säädettäviksi. Jos säätöä ei tehdä, akku saattaa syväpurkautua ja vaurioitua. Alitettaessa jäännöskapasiteetti kytketään nostotoiminto pois päältä. Näyttöön tulee tästä kertova ilmoitus (60). Nostotoiminto on käytettävissä uudelleen vasta, kun käytettävä akku on latautunut vähintään 70-prosenttisesti. 50

52 4 Trukilla työskentely 4.1 Ajokäyttöä koskevat turvallisuussäännöt Ajotiet ja työskentelyalueet Ajaminen on sallittua vain liikenteeseen tarkoitetuilla teillä. Työskentelyalueella ei saa olla asiattomia henkilöitä. Kuormat saa varastoida vain niille tarkoitettuihin paikkoihin. Trukkia saa liikuttaa vain työskentelyalueilla, joiden valaistus on riittävä, henkilövahinkojen ja aineellisten vahinkojen vaaran välttämiseksi. Trukin käyttö heikoissa valaistusolosuhteissa edellyttää lisävarustusta. VAARA! Ajoväylien sallittuja piste- ja kokonaiskuormia ei saa ylittää. Jos näkyvyys on huono, toisen henkilön on opastettava kuljettajaa. Kuljettajan on varmistettava, ettei kuormausramppia tai lastaussiltaa poisteta tai irroteta kuormauksen tai kuormanpurkauksen aikana. Ajotapa Kuljettajan on mukautettava ajonopeus paikallisiin olosuhteisiin. Esimerkiksi mutkissa, kapeissa aukoissa tai heiluriovien läpi ajettaessa sekä näkyvyyden ollessa huono on ajettava hitaasti. Kuljettajan on aina pidettävä turvallinen jarrutusetäisyys edellä kulkevaan ajoneuvoon ja pystyttävä hallitsemaan trukki kaikissa tilanteissa. Yhtäkkinen pysähtyminen (paitsi vaaratilanteessa), nopea kääntyminen sekä ohittaminen vaarallisissa tai näkyvyydeltään huonoissa paikoissa on kielletty. Nojaaminen tai kurkottaminen työskentely- ja ohjausalueen ulkopuolelle on kielletty. Näkyvyys ajettaessa Kuljettajan on katsottava ajosuuntaan ja nähtävä aina riittävän pitkälle valitsemallaan ajoreitillä. Näkyvyyttä haittaavia kuormia kuljetettaessa trukkia on ajettava siten, että kuorma on takana. Ellei se ole mahdollista, on jonkun toisen henkilön kuljettava siten trukin vieressä, että hän näkee ajoreitin ja pystyy samalla säilyttämään katsekontaktin kuljettajan kanssa. Tällöin on ajettava kävelyvauhtia ja noudatettava erityistä varovaisuutta. Trukki on pysäytettävä heti, jos katsekontakti katkeaa. Ajaminen luiskissa Ajaminen luiskissa on sallittua vain, jos ne on merkitty ajoreitiksi, niiden ajopinnat ovat puhtaita ja luistamattomia ja ajaminen niissä on turvallista ajoneuvon teknisten ominaisuuksien mukaan. Kuorman on tällöin oltava aina ylämäkeen päin. Kääntyminen, viistoittainen ajo ja trukin sammuttaminen luiskissa on kielletty. Luiskaa alaspäin saa ajaa vain hitaalla nopeudella ja aina valmiina jarruttamaan. 51

53 Hissiin ja lastaussillalle ajaminen Hissiin saa ajaa vain, jos sillä on riittävä kantokyky, sen rakenne soveltuu trukilla ajoon ja sen haltija on antanut luvan trukin ajamiseen hissiin. Nämä seikat on tarkistettava etukäteen. Trukki on ajettava hissiin kuorma edellä ja pysäköitävä niin, ettei mikään kosketa hissikuilun seiniä. Hississä mukana kulkevat henkilöt saavat astua hissiin vasta, kun trukki on pysäköity turvallisesti, ja heidän on poistuttava hissistä ennen trukkia. Kuljettajan on varmistettava, että lastausramppi/lastaussilta on käytettävissä ja asianmukaisesti paikallaan koko kuormauksen tai kuorman purun ajan. 52

54 4.2 Hätäpysäytys, ajo, ohjaus ja jarrutus Hätäpysäytys Hätäpysäytyksen käyttäminen Menettelytapa HUOMIO! Tapaturmavaara Mitkään esineet eivät saa haitata hätäpysäytyskytkimen toimintaa. Älä käytä hätäpysäytyskytkintä (12) käyttöjarruna. Paina hätäpysäytyskytkintä (12). LJ-varustuksessa (o) paina hätäpysäytyskytkintä (LJ) (56). Kaikki sähkökäyttöiset toiminnot on kytketty pois päältä. Trukkia jarrutetaan pysäytykseen asti. Hätäpysäytystoiminnon vapauttaminen Menettelytapa Vapauta hätäpysäytyskytkin (12) vetämällä sitä. LJ-varustuksessa (o) vapauta hätäpysäytyskytkin (LJ) (56) kääntämällä. Kaikki sähkökäyttöiset toiminnot on kytketty päälle ja trukki on jälleen käyttövalmis (edellyttäen, että trukki oli käyttövalmis ennen hätäpysäytyskytkimen painamista). Jos trukissa on CanCode ja ISM, se pysyy edelleen sammuksissa

55 4.2.2 Seisomataso HUOMAUTUS Kaikkia ajotoimintoja varten on astuva seisontakorokkeelle (53). Jos ajoneuvo on varustettu vieressäkulkukäytön toiminnolla (o), voidaan mallista riippuen suorittaa seuraavat toiminnot astumatta seisontakorokkeelle (53): eteenpäin (V) tai taaksepäin (R) ajaminen alennetulla nopeudella ajokytkintä (9) käyttämällä. ryömintäajonopeudella ajaminen vieressäkulkukäytön painiketta (8,6) (o) painamalla (lisävarusteena vain eteenpäin ajossa). (ks. "Vieressäkulkukäyttö" sivulla 64). 9 V 9 R 8 6 R 10 V

56 4.2.3 Ohjaaminen Ohjaaminen JetPilotilla (t) Menettelytapa Käännä JetPilot-ohjausta vasemmalle tai oikealle. Ohjaaminen ohjausaisalla (o) Menettelytapa Käännä aisa vasemmalle tai oikealle. Aisan ohjauksella varustetuissa trukeissa ohjausaisa ulottuu ahtaissa kaarteissa ajoneuvojen reunojen ulkopuolelle! 55

57 4.2.4 Ajaminen HUOMIO! Ajo on sallittua vain kuomut suljettuina ja asianmukaisesti lukittuina. Edellytykset Ota trukki käyttöön, (ks. "Trukin käyttöönotto" sivulla 47). Menettelytapa Säädä ajonopeutta ajonsäätimellä (9). Käännä ajonsäädin (9) haluamaasi ajosuuntaan: eteenpäin (V) tai taaksepäin (R). Kun ajonsäädin vapautetaan, se palautuu automaattisesti nolla-asentoon. Trukeissa, joissa on toiminto vieressäkulkukäyttö (o), ajoneuvoa voi ajaa hiljaisella nopeudella (hidasajo) nousematta seisomatasolle. Jarru vapautetaan ja trukki alkaa liikkua valittuun suuntaan. Trukin alaspäin liikkumisen estäminen: Kaltevilla pinnoilla ohjausyksikkö tunnistaa trukin liikkumisen alaspäin ja ajonsäätimen jarru kytkeytyy lyhyen nykäisyn jälkeen automaattisesti päälle. 56

58 4.2.5 Jarruttaminen Trukin jarrutusominaisuudet riippuvat olennaisesti ajoalustan ominaisuuksista. Kuljettajan on otettava se huomioon ajokäyttäytymisessään. Trukkia voi jarruttaa kolmella tavalla: käyttöjarrulla, vastavirtajarrulla (ajonsäädin) tai generaattorijarrulla (pysäytysjarru). HUOMIO! Jarruta vaaratilanteessa vain käyttöjarrulla. Jarruttaminen käyttöjarrulla Menettelytapa Paina STOP-painiketta (10). Trukkia jarrutetaan suurimmalla mahdollisella viiveellä ja käyttöjarru kytkeytyy päälle. Liikkeellelähtö on mahdollinen vasta kun ajonsäädin on asetettu kerran vapaaasentoon. Jarruttaminen generaattorijarrulla Menettelytapa Vapauta ajonsäädin (9) - vie ajonsäädin (9) nolla-asentoon. Trukkia jarrutetaan generatorisesti pysäytysjarrun avulla, kunnes se pysähtyy. Sen jälkeen käyttöjarru kytkeytyy päälle. Generaattorijarrua käytettäessä käyttövoima kulkee takaisin akkuun, jolloin käyttöaika pysyy pitkänä. Jarruttaminen vastavirtajarrulla Menettelytapa Kytke ajonsäädin (9) ajon aikana vastakkaiseen suuntaan. Trukkia jarrutetaan vastavirran avulla, kunnes ajo vastakkaiseen suuntaan alkaa. Valmistajan huolto voi säätää jarrutuksen voimakkuutta

59 4.3 Kuormien ottaminen, kuljettaminen ja laskeminen VAROITUS! Epäasianmukaisesti kiinnitettyjen ja otettujen kuormien aiheuttama tapaturmavaara Ennen kuorman nostamista kuljettajan on varmistettava, että kuorma on asetettu lavalle asianmukaisesti ja että trukin sallittu kantavuus ei ylity. Pyydä kaikkia ihmisiä poistumaan trukin vaara-alueelta. Jos he eivät poistu vaaraalueelta, keskeytä trukilla työskentely välittömästi. Kuljeta vain määräysten mukaisesti kiinnitettyjä ja otettuja kuormia. Jos on vaara, että kuorman osia voi kaatua tai pudota alas, on huolehdittava sopivista turvatoimenpiteistä. Viallisia kuormia ei saa kuljettaa. Älä koskaan ylitä kantavuuskaaviossa ilmoitettuja enimmäiskuormia. Älä koskaan mene nostetun kuormankäsittelylaitteen alle tai oleskele sen alla. Kuormankäsittelylaitteen päälle meneminen on kielletty. Ihmisten nostaminen on kielletty. Aja kuormankäsittelylaite mahdollisimman pitkälle kuorman alle. HUOMAUTUS Pinoamisen ja pinojen purkamisen aikana on ajettava riittävän hitaalla nopeudella Kuorman ottaminen Edellytykset Kuorma on lavattu asianmukaisesti. Kuorman paino on trukin kantavuuden mukainen. Painavalla kuormalla haarukoiden kuormitus on tasainen. Menettelytapa Aja trukki hitaasti lavan eteen. Työnnä haarukka hitaasti lavan sisään, kunnes haarukan selkä vastaa lavaan. Kuorma ei saa ulottua enempää kuin 50 mm haarukan kärkien yli. Paina kuormanottolaitteen nostopainiketta (2), kunnes haluttu nostokorkeus on saavutettu. Kuorma nousee. 58

60 4.3.2 Lastausyksikön kuljetus Kuormien kuljettaminen Edellytykset Kuorma on otettu asianmukaisesti. Masto on laskettu määräystenmukaista kuljettamista varten (n mm maanpinnan yläpuolella). Moitteettomat alustan ominaisuudet. Menettelytapa Kiihdytä ja jarruta trukkia varovasti. Sopeuta ajonopeus ajoreittien ja kuljetettavan kuorman ominaisuuksiin. Aja trukkia tasaisella nopeudella. Ota muu liikenne huomioon risteyksissä ja läpikuluissa. Aja näkyvyydeltään huonoissa paikoissa vain opastavan henkilön avustuksella. Luiskissa kuorma on kuljetettava aina ylämäkeen päin. Älä koska aja luiskassa poikittain äläkä käännä ajoneuvoa Kuorman laskeminen

61 Kuormien laskeminen HUOMAUTUS Kuormia ei saa laskea ajo- ja poistumisteille, turvalaitteiden eteen eikä sellaisten käyttölaitteiden eteen, joihin on jatkuvasti taattava esteetön pääsy. Edellytykset Varastointipaikka soveltuu kuorman varastointiin. Menettelytapa Aja trukki varovasti varastointipaikan eteen. Paina kuormanoton laskupainiketta, kunnes haarukan piikeissä ei enää ole kuormaa. Vältä kuorman voimakasta laskemista, jotta kuormatavara ja kuormanottolaite eivät vaurioidu. Vedä haarukat varovasti pois lavasta. Kuorma on laskettu. 5 Häiriötilanteet Tämä luku auttaa käyttäjää paikallistamaan ja poistamaan itse yksinkertaiset häiriöt tai virheellisen käytön seuraukset. Virheiden rajaamisessa on meneteltävä taulukossa määrätyssä järjestyksessä. Jos trukkia ei ole voitu saattaa käyttövalmiiksi seuraavien "Toimenpiteiden" suorittamisen jälkeen tai jos häiriö tai vika ko. virhenumerolla näkyy elektroniikassa, ota yhteys valmistajan huoltoon. Vain valmistajan asiantunteva huoltohenkilökunta saa jatkaa häiriön jatkoselvittelyä. Valmistajalla on erityisesti näitä tehtäviä varten koulutettua asiakaspalvelun henkilöstöä. Jotta häiriötilanteeseen voidaan reagoida nopeasti ja sopivalla tavalla, asiakaspalvelu tarvitsee seuraavat tiedot: - Trukin sarjanumero - Näyttölaitteessa näkyvä virhenumero (jos olemassa) - Häiriökuvaus - Trukin sijaintipaikka 5.1 Trukki ei liiku Mahdollinen syy Akkupistoketta ei ole liitetty. Korjaustoimenpiteet Tarkista akkupistoke, kytke se tarvittaessa. Hätäpysäytyskytkintä on painettu. Vapauta hätäpysäytyskytkin. Virtalukko on asennossa O. Kytke virtalukko asentoon I. Akun varaustila on liian alhainen. Tarkista akun varaustila, lataa akku tarvittaessa. Sulake on viallinen. Tarkista sulakkeet. 60
