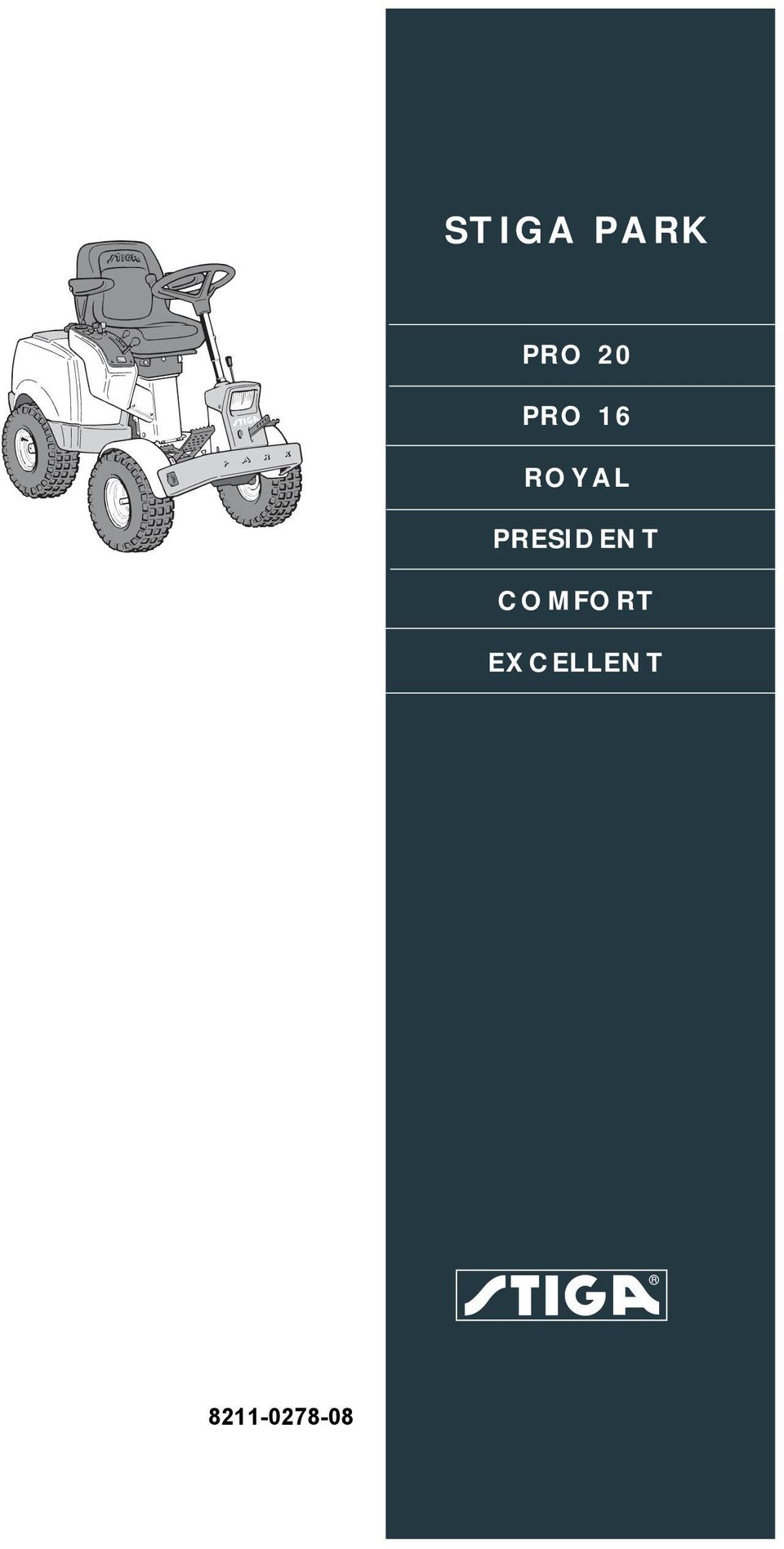

1 STIGA PARK PRO 20 PRO 16 ROYAL PRESIDENT COMFORT EXCELLENT

2

3 6 K 7 J G H J I 8 9 S R T Q C D E, F A F J B K 3

4 FI SUOMI 1 YLEISTÄ Tämä kuvake tarkoittaa VAROITUS. Ohjeita on noudatettava tarkasti henkilö- ja/tai omaisuusvahinkojen välttämiseksi. Lue huolella nämä käyttöohjeet sekä TURVAOHJEITA-vihkonen ennen koneen kokoamista. 2 ASENNUS Henkilö- ja omaisuusvahinkojen välttämiseksi konetta ei saa käyttää ennen kuin kaikki ohjeissa mainitut toimenpiteet on suoritettu. 2.1 TARVIKEPUSSI Koneen mukana on toimitettu muovipussi, jonka sisältämät osa on asennettava ennen koneen käyttöä. Pussin sisältö (kuva 1): KohtaNro Nimike Mitat A 1 Vetolevy B 2 Ruuvi 8 x 20 C 2 Mutteri M8 D 1 Jousitappi 6 x 36 E 1 Säätöaluslevy 16 x 38 x 0.5 F 1 Säätöaluslevy 16 x 38 x 1.0 G 2 Laippa-aluslevy H 2 Ruuvi 8 x 20 I 2 Säätöpyörä J 4 Aluslevy 8.4 x 22 x 1.5 K 2 Ruuvi, vain Comfort, President, Excellet L 2 Virta-avain 2.2 Konepelti Moottorin ja akun tarkastusta varten pitää irrottaa moottorin suojus-. Irrotus: 1. Irrota polttonestesäiliön tulppa/mittari. 2. Vedä kumisilmukasta suojuksen etureunassa (kuva 2). 3. Nosta suojus varovasti pois paikaltaan (kuva 3). Asennus: 1. Sovita suojus molemmin puolin reunan päälle. 2. Varmista, että suojuksen takareunan tapit osuvat reikiinsä (kuva 4). 3. Varmista suojuksen etureuna kumisilmukalla (kuva 2). 4. Asenna polttonestesäiliön tulppa/mittari. Konetta ei saa käyttää ellei konepelti ole suljettu ja lukittu. Palo- ja puristumisvammojen vaara. 2.3 Akku Älä oikosulje akun napoja. Kipinät voivat aiheuttaa palovaaran. Riisu metallikorut, jotka saattavat osua akun napoihin. Jos akun kuori, kansi, navat ja venttiilien peitelista vaurioituvat, akku tulee vaihtaa. Akku on venttiilisäädelty malli, jonka nimellisjännite on 12 volttia. Akkunestettä ei tarvitse eikä voi tarkastaa eikä lisätä. Ainoa tarvittava huolto on lataus esim. pitkän varastoinnin jälkeen. Säilytä täyteen ladattu akku viileässä paikassa. Akku pitää ladata täyteen ennen ensimmäistä käyttökertaa. Akku tulee säilyttää täyteen ladattuna. Jos akku säilytetään tyhjänä, siihen voi tulla vakavia vaurioita Lataus generaattorilla Akku voidaan ladata myös moottorin generaattorilla seuraavasti: 1. Asenna akku koneeseen kuvatulla tavalla. 2. Aja kone ulos tai käytä pakokaasuimuria. 3. Käynnistä moottori käyttöohjeen ohjeiden mukaan. 4. Käytä moottoria 45 minuutin ajan. 5. Pysäytä moottori. Akku on nyt täyteen ladattu Lataus akkulaturilla Akun lataukseen saa käyttää vain vakiojännitelaturia. Vakiojännitelatureita saat valtuutetuilta Stiga-jälleenmyyjiltä. Akku saattaa vaurioitua, jos sitä ladataan tavallisella akkulaturilla Akun asennus 1. Avaa konepelti ja asenna akku paikalleen. Katso kuva Kiinnitä akku. 3. Kytke ensin punainen kaapeli akun plusnapaan (+). 4. Kytke sitten musta kaapeli akun miinusnapaan ( ). Jos kaapelit kytketään vääriin napoihin, generaattori ja akku vaurioituvat. Moottoria ei saa koskaan käyttää ilman akkua. Generaattori ja koneen sähköjärjestelmä voivat vaurioitua vakavasti. 6

5 SUOMI FI 2.4 Istuimen katkaisin (Comfort, President, Excellent) Ks. kuva 6. Istuimen alasivulla on katkaisin, jolla on tärkeä tehtävä koneen turvajärjestelmässä. Asenna katkaisin seuraavasti: 1. Irrota johtimet katkaisimesta. 2. Asenna katkaisin istuimen alasivulle ruuveilla (K). 3. Kytke johtimet katkaisimen liittimiin. 2.5 Istuin Ks. kuva 7. Asenna kiinnike taempiin (ylempiin) reikiin seuraavasti: 1. Pujota aluslevyt (G) ruuveille (H). 2. Työnnä ruuvit kannattimen urien läpi. Pujota aluslevy (J) istuimen ja kannattimen väliin. 3. Tiukkaa istuimen ruuvit. Tiukkuus: 9 ± 1,7 Nm. Istuin vaurioituu, jos ruuvit tiukataan liian kireälle (yli 9±1,7 Nm). 4. Tarkasta, että istuin liikkuu kevyesti kannattimen urissa. Asenna kiinnike etumaisiin (alempiin) reikiin seuraavasti: 1. Pujota aluslevy (J) molemmille säätöpyörät (I). 2. Työnnä ruuvit kannattimen urien läpi ja tiukkaa säätöpyörät käsin. 3. Laske istuin alas ja säädä haluttuun asentoon. 4. Tiukkaa säätöpyörät (I) sormitiukkuuteen. Säätöpyörät (I) ja istuin vaurioituvat, jos käytät tähän työkaluja. Istuin voidaan kallistaa. Jos kone pysäköidään ulos sateeseen, kallista istuin eteen, jotta istuintyyny ei kastu. 2.7 Ohjauspyörä Ks. kuva 10. Ohjausakselin päittäisvälyksen minimoimiseksi voidaan asentaa säätölevy (E) ja/tai (F) akselille ohjauspyöräputken ja kannattimen väliin seuraavasti: 1. Asenna ohjausakselin kuori ohjausakselille ja kiinnitä se naputtamalla putkisokkaa (D) sisään noin 1/3. 2. Vedä ohjauspyöräputkea ja akselia ylöspäin. 3. Tarkasta ulkopuolelta voiko rakoon työntää säätölevyn ja mahtuuko siihen 0,5 mm, 1,0 mm tai molemmat säätölevyt. Säätölevyjä ei saa asentaa väkisin, akselissa pitää olla hieman päittäisvälystä. 4. Vedä sokka ulos ja irrota ohjauspyöräputki. 5. Asenna säätölevyt kohdan 3 mukaisesti. 6. Asenna ohjausakselin kuori ohjausakselille ja kiinnitä se naputtamalla putkisokka täysin sisään. Käytä vastintukea. 2.8 Vetolaite Ks. kuva 11. Kiinnitä vetolaite (A) taka-akselin alasivun kahteen reikään ruuveilla (B+C). Tiukkaa ruuvit. Tiukkuus: 22 Nm. 2.9 Rengaspaine Tarkasta rengaspaineet. Oikea paine: Edessä: 0,6 bar (9 psi) Takana: 0,4 bar (6 psi) 2.10LisävarusteetI Lisävarusteiden asennus selostetaan lisävarusteen mukana toimitetussa erillisessä asennusohjeessa. Huom. Leikkuulaite katsotaan lisävarusteeksi. 2.6 Kyynärnojat (Pro20) Kyynärnojat ja asennusosat toimitetaan erillisessä laatikossa. Asenna ne seuraavasti: 1. Asenna oikea ja vasen kannatin istuimeen. Kiinnitä molemmat kannattimet 3 ruuvilla (Q). 2. Kiinnitä kyynärnojat ruuveilla (R), muttereilla (S) ja aluslevyillä (T). 3. Tiukkaa ruuvit niin, että kyynärnojat kääntyvät kevyesti ylös/alas. 7

6 GGP Sweden AB Box 1006 SE TRANÅS
