1 ESE 220/ Käyttöohjeet ESE 220 ESE 320 s

2 Vaatimustenmukaisuusvakuutus Jungheinrich AG, Am Stadtrand 35, D Hamburg Valmistaja tai tämän yhteisön alueelle sijoittunut valtuutettu edustaja Tyyppi Lisävaruste Sarjanro Valmistusvuosi ESE 220 ESE 320 Lisätiedot Toimeksisaaneena Päivämäärä s EY-vaatimustenmukaisuusvakuutus Allekirjoittajat todistavat täten, että yksilöity moottorikäyttöinen trukki vastaa Euroopan unionin direktiivejä 2006/42/EY (konedirektiivi) ja 2004/108/ETY (sähkömagneettinen yhteensopivuus, EMC) muutoksineen sekä vastaavaa direktiivit kansallisen lainsäädännön osaksi saattavaa lainsäädäntöä. Allekirjoittajilla on kullakin erikseen valtuudet laatia teknisiä dokumentteja. 1

3 2

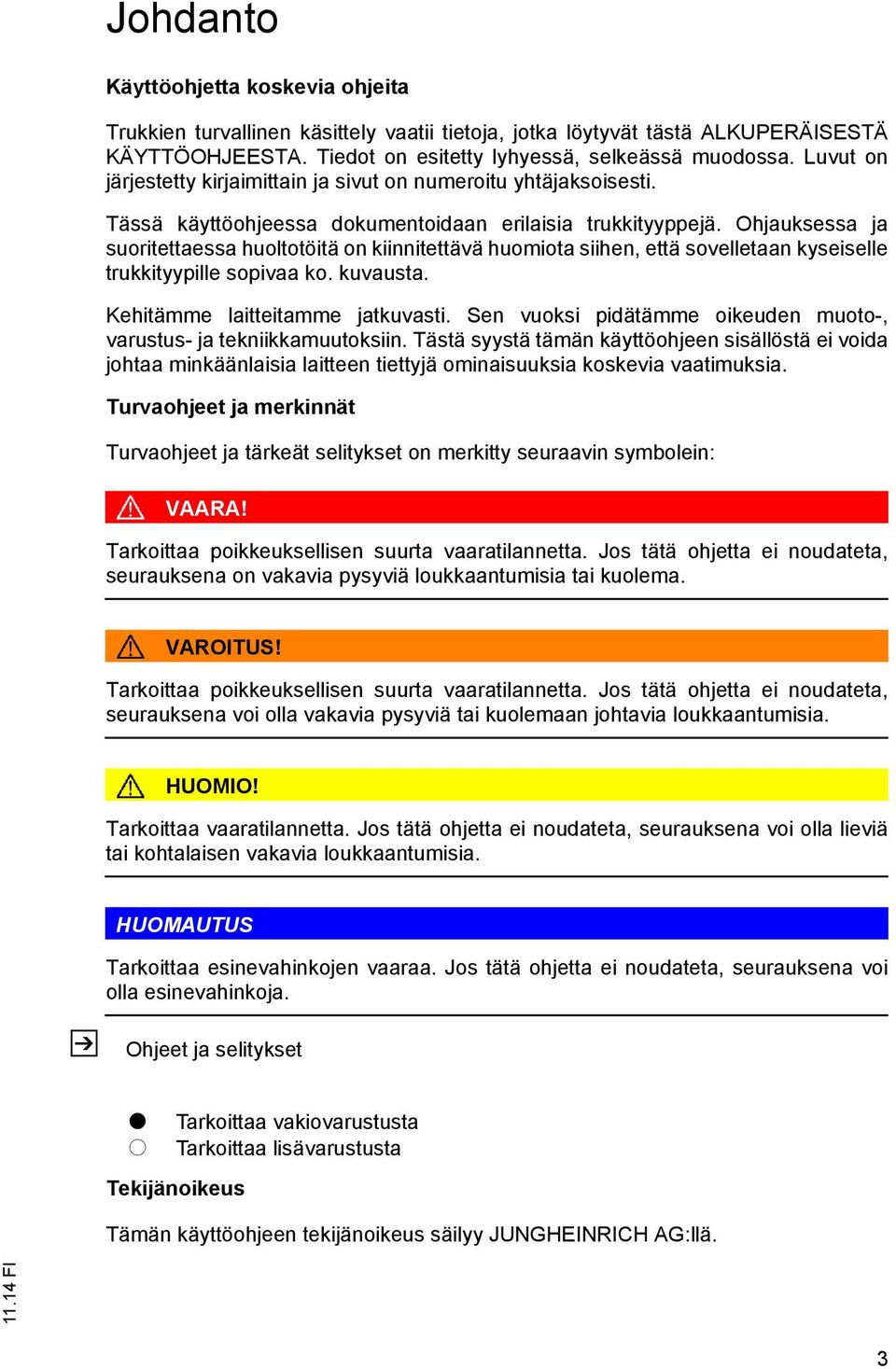

4 Johdanto Käyttöohjetta koskevia ohjeita Trukkien turvallinen käsittely vaatii tietoja, jotka löytyvät tästä ALKUPERÄISESTÄ KÄYTTÖOHJEESTA. Tiedot on esitetty lyhyessä, selkeässä muodossa. Luvut on järjestetty kirjaimittain ja sivut on numeroitu yhtäjaksoisesti. Tässä käyttöohjeessa dokumentoidaan erilaisia trukkityyppejä. Ohjauksessa ja suoritettaessa huoltotöitä on kiinnitettävä huomiota siihen, että sovelletaan kyseiselle trukkityypille sopivaa ko. kuvausta. Kehitämme laitteitamme jatkuvasti. Sen vuoksi pidätämme oikeuden muoto-, varustus- ja tekniikkamuutoksiin. Tästä syystä tämän käyttöohjeen sisällöstä ei voida johtaa minkäänlaisia laitteen tiettyjä ominaisuuksia koskevia vaatimuksia. Turvaohjeet ja merkinnät Turvaohjeet ja tärkeät selitykset on merkitty seuraavin symbolein: VAARA! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena on vakavia pysyviä loukkaantumisia tai kuolema. VAROITUS! Tarkoittaa poikkeuksellisen suurta vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla vakavia pysyviä tai kuolemaan johtavia loukkaantumisia. HUOMIO! Tarkoittaa vaaratilannetta. Jos tätä ohjetta ei noudateta, seurauksena voi olla lieviä tai kohtalaisen vakavia loukkaantumisia. Z HUOMAUTUS Tarkoittaa esinevahinkojen vaaraa. Jos tätä ohjetta ei noudateta, seurauksena voi olla esinevahinkoja. Ohjeet ja selitykset t Tarkoittaa vakiovarustusta o Tarkoittaa lisävarustusta Tekijänoikeus Tämän käyttöohjeen tekijänoikeus säilyy JUNGHEINRICH AG:llä. 3

5 Jungheinrich Aktiengesellschaft Am Stadtrand Hamburg - Saksa Puhelin: +49 (0) 40/

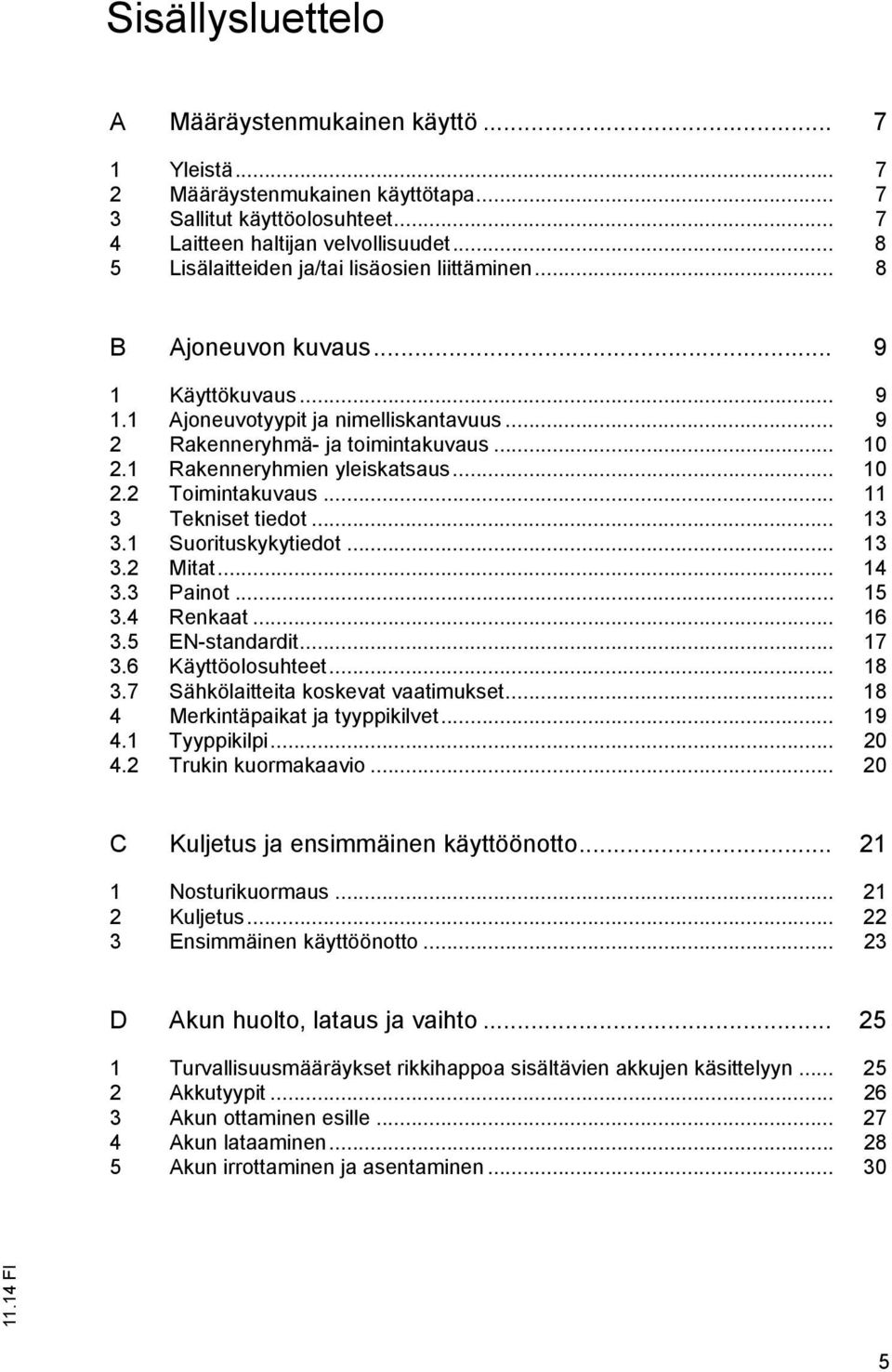

6 Sisällysluettelo A Määräystenmukainen käyttö Yleistä Määräystenmukainen käyttötapa Sallitut käyttöolosuhteet Laitteen haltijan velvollisuudet Lisälaitteiden ja/tai lisäosien liittäminen... 8 B Ajoneuvon kuvaus Käyttökuvaus Ajoneuvotyypit ja nimelliskantavuus Rakenneryhmä- ja toimintakuvaus Rakenneryhmien yleiskatsaus Toimintakuvaus Tekniset tiedot Suorituskykytiedot Mitat Painot Renkaat EN-standardit Käyttöolosuhteet Sähkölaitteita koskevat vaatimukset Merkintäpaikat ja tyyppikilvet Tyyppikilpi Trukin kuormakaavio C Kuljetus ja ensimmäinen käyttöönotto Nosturikuormaus Kuljetus Ensimmäinen käyttöönotto D Akun huolto, lataus ja vaihto Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Akkutyypit Akun ottaminen esille Akun lataaminen Akun irrottaminen ja asentaminen

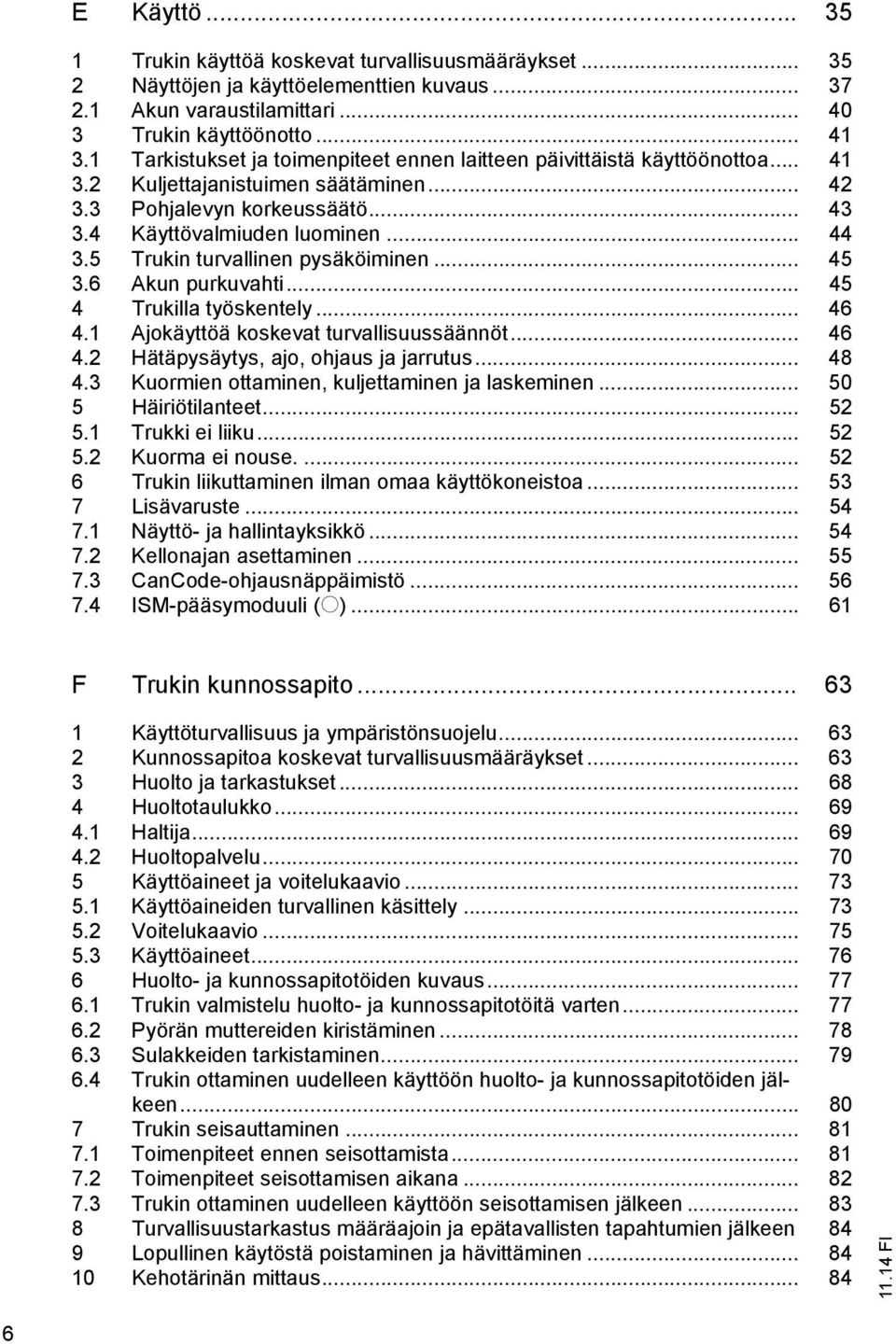

7 E Käyttö Trukin käyttöä koskevat turvallisuusmääräykset Näyttöjen ja käyttöelementtien kuvaus Akun varaustilamittari Trukin käyttöönotto Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa Kuljettajanistuimen säätäminen Pohjalevyn korkeussäätö Käyttövalmiuden luominen Trukin turvallinen pysäköiminen Akun purkuvahti Trukilla työskentely Ajokäyttöä koskevat turvallisuussäännöt Hätäpysäytys, ajo, ohjaus ja jarrutus Kuormien ottaminen, kuljettaminen ja laskeminen Häiriötilanteet Trukki ei liiku Kuorma ei nouse Trukin liikuttaminen ilman omaa käyttökoneistoa Lisävaruste Näyttö- ja hallintayksikkö Kellonajan asettaminen CanCode-ohjausnäppäimistö ISM-pääsymoduuli (o) F Trukin kunnossapito Käyttöturvallisuus ja ympäristönsuojelu Kunnossapitoa koskevat turvallisuusmääräykset Huolto ja tarkastukset Huoltotaulukko Haltija Huoltopalvelu Käyttöaineet ja voitelukaavio Käyttöaineiden turvallinen käsittely Voitelukaavio Käyttöaineet Huolto- ja kunnossapitotöiden kuvaus Trukin valmistelu huolto- ja kunnossapitotöitä varten Pyörän muttereiden kiristäminen Sulakkeiden tarkistaminen Trukin ottaminen uudelleen käyttöön huolto- ja kunnossapitotöiden jälkeen Trukin seisauttaminen Toimenpiteet ennen seisottamista Toimenpiteet seisottamisen aikana Trukin ottaminen uudelleen käyttöön seisottamisen jälkeen Turvallisuustarkastus määräajoin ja epätavallisten tapahtumien jälkeen 84 9 Lopullinen käytöstä poistaminen ja hävittäminen Kehotärinän mittaus

8 Liite JH-ajoakun käyttöohje Z Tämä käyttöohje koskee vain Jungheinrich-merkkisiä akkutyyppejä. Käytettäessä muita merkkejä on huomioitava valmistajan käyttöohjeet FIN 1

9 FIN

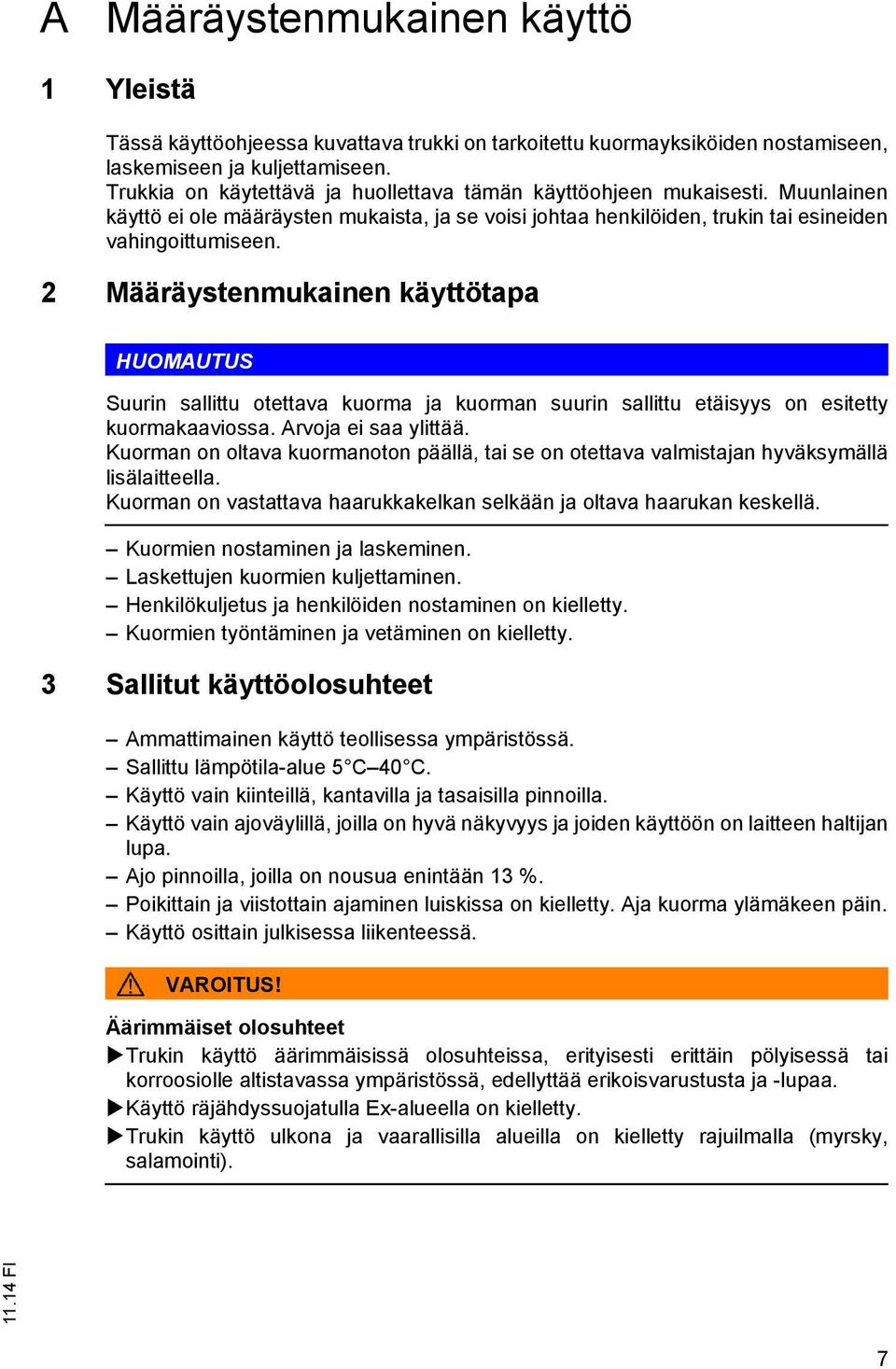

10 A Määräystenmukainen käyttö 1 Yleistä Tässä käyttöohjeessa kuvattava trukki on tarkoitettu kuormayksiköiden nostamiseen, laskemiseen ja kuljettamiseen. Trukkia on käytettävä ja huollettava tämän käyttöohjeen mukaisesti. Muunlainen käyttö ei ole määräysten mukaista, ja se voisi johtaa henkilöiden, trukin tai esineiden vahingoittumiseen. 2 Määräystenmukainen käyttötapa HUOMAUTUS Suurin sallittu otettava kuorma ja kuorman suurin sallittu etäisyys on esitetty kuormakaaviossa. Arvoja ei saa ylittää. Kuorman on oltava kuormanoton päällä, tai se on otettava valmistajan hyväksymällä lisälaitteella. Kuorman on vastattava haarukkakelkan selkään ja oltava haarukan keskellä. Kuormien nostaminen ja laskeminen. Laskettujen kuormien kuljettaminen. Henkilökuljetus ja henkilöiden nostaminen on kielletty. Kuormien työntäminen ja vetäminen on kielletty. 3 Sallitut käyttöolosuhteet Ammattimainen käyttö teollisessa ympäristössä. Sallittu lämpötila-alue 5 C 40 C. Käyttö vain kiinteillä, kantavilla ja tasaisilla pinnoilla. Käyttö vain ajoväylillä, joilla on hyvä näkyvyys ja joiden käyttöön on laitteen haltijan lupa. Ajo pinnoilla, joilla on nousua enintään 13 %. Poikittain ja viistottain ajaminen luiskissa on kielletty. Aja kuorma ylämäkeen päin. Käyttö osittain julkisessa liikenteessä. VAROITUS! Äärimmäiset olosuhteet Trukin käyttö äärimmäisissä olosuhteissa, erityisesti erittäin pölyisessä tai korroosiolle altistavassa ympäristössä, edellyttää erikoisvarustusta ja -lupaa. Käyttö räjähdyssuojatulla Ex-alueella on kielletty. Trukin käyttö ulkona ja vaarallisilla alueilla on kielletty rajuilmalla (myrsky, salamointi). 7

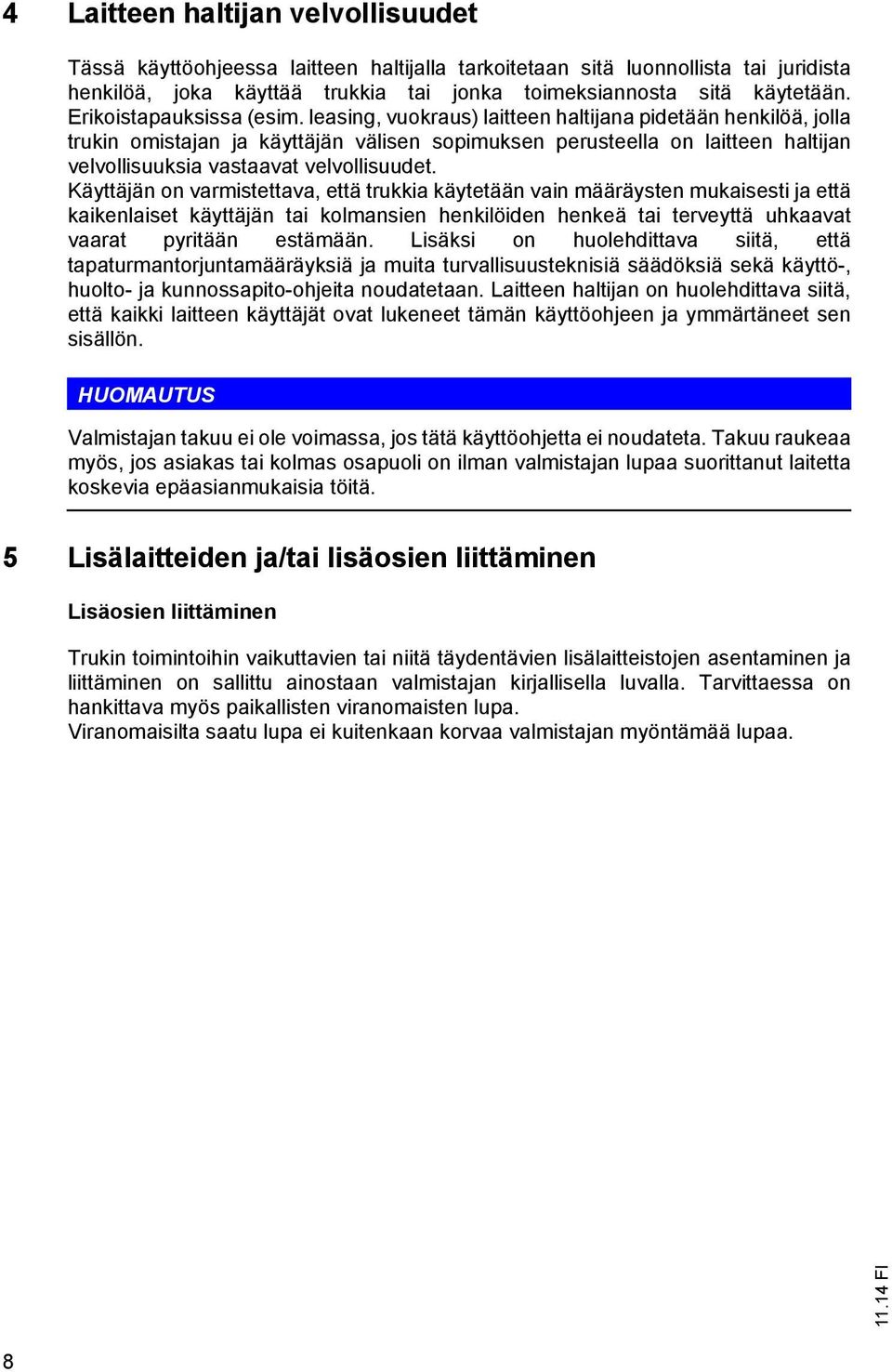

11 4 Laitteen haltijan velvollisuudet Tässä käyttöohjeessa laitteen haltijalla tarkoitetaan sitä luonnollista tai juridista henkilöä, joka käyttää trukkia tai jonka toimeksiannosta sitä käytetään. Erikoistapauksissa (esim. leasing, vuokraus) laitteen haltijana pidetään henkilöä, jolla trukin omistajan ja käyttäjän välisen sopimuksen perusteella on laitteen haltijan velvollisuuksia vastaavat velvollisuudet. Käyttäjän on varmistettava, että trukkia käytetään vain määräysten mukaisesti ja että kaikenlaiset käyttäjän tai kolmansien henkilöiden henkeä tai terveyttä uhkaavat vaarat pyritään estämään. Lisäksi on huolehdittava siitä, että tapaturmantorjuntamääräyksiä ja muita turvallisuusteknisiä säädöksiä sekä käyttö-, huolto- ja kunnossapito-ohjeita noudatetaan. Laitteen haltijan on huolehdittava siitä, että kaikki laitteen käyttäjät ovat lukeneet tämän käyttöohjeen ja ymmärtäneet sen sisällön. HUOMAUTUS Valmistajan takuu ei ole voimassa, jos tätä käyttöohjetta ei noudateta. Takuu raukeaa myös, jos asiakas tai kolmas osapuoli on ilman valmistajan lupaa suorittanut laitetta koskevia epäasianmukaisia töitä. 5 Lisälaitteiden ja/tai lisäosien liittäminen Lisäosien liittäminen Trukin toimintoihin vaikuttavien tai niitä täydentävien lisälaitteistojen asentaminen ja liittäminen on sallittu ainostaan valmistajan kirjallisella luvalla. Tarvittaessa on hankittava myös paikallisten viranomaisten lupa. Viranomaisilta saatu lupa ei kuitenkaan korvaa valmistajan myöntämää lupaa. 8

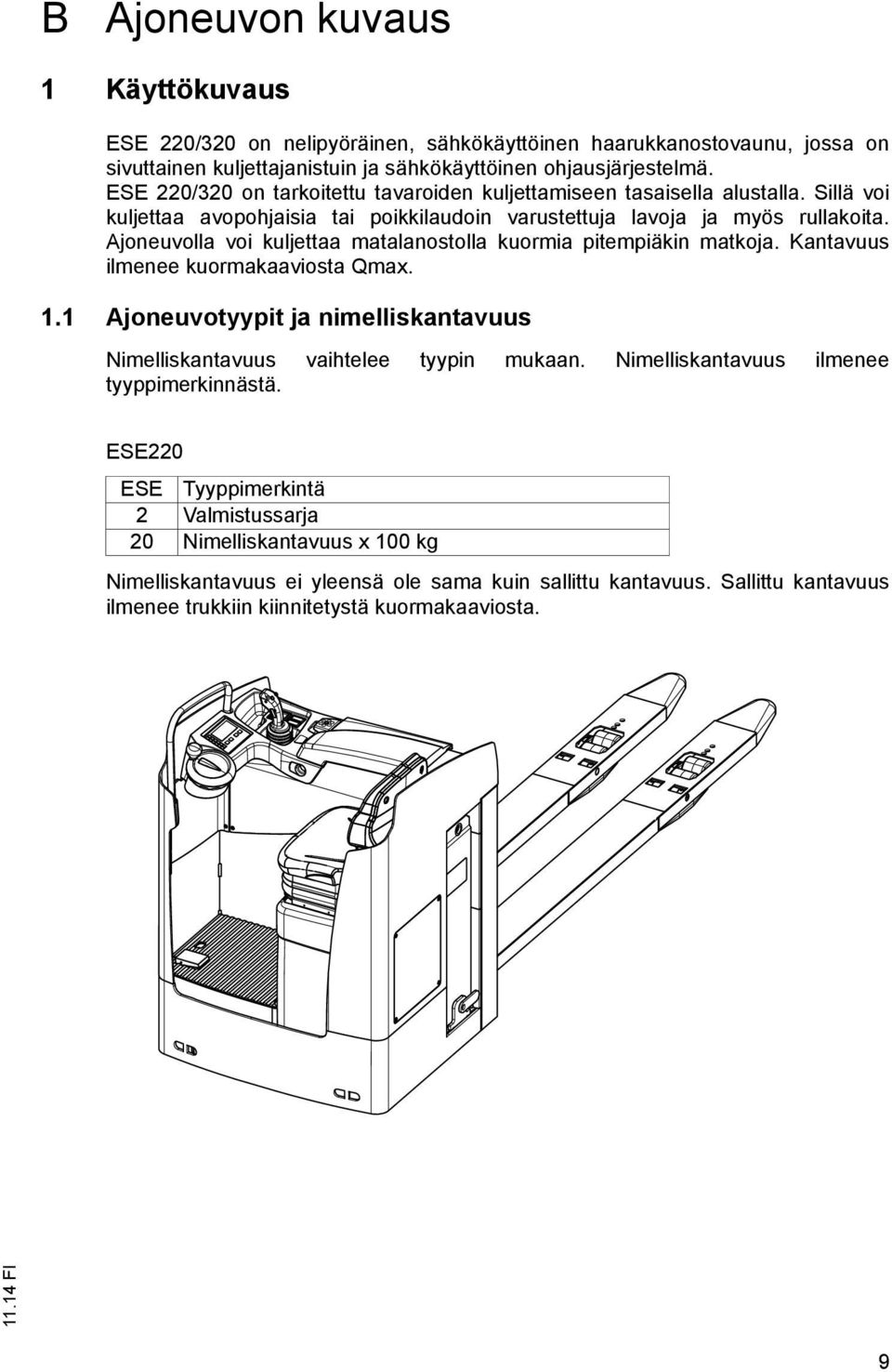

12 B Ajoneuvon kuvaus 1 Käyttökuvaus ESE 220/320 on nelipyöräinen, sähkökäyttöinen haarukkanostovaunu, jossa on sivuttainen kuljettajanistuin ja sähkökäyttöinen ohjausjärjestelmä. ESE 220/320 on tarkoitettu tavaroiden kuljettamiseen tasaisella alustalla. Sillä voi kuljettaa avopohjaisia tai poikkilaudoin varustettuja lavoja ja myös rullakoita. Ajoneuvolla voi kuljettaa matalanostolla kuormia pitempiäkin matkoja. Kantavuus ilmenee kuormakaaviosta Qmax. 1.1 Ajoneuvotyypit ja nimelliskantavuus Nimelliskantavuus vaihtelee tyypin mukaan. Nimelliskantavuus ilmenee tyyppimerkinnästä. ESE220 ESE Tyyppimerkintä 2 Valmistussarja 20 Nimelliskantavuus x 100 kg Nimelliskantavuus ei yleensä ole sama kuin sallittu kantavuus. Sallittu kantavuus ilmenee trukkiin kiinnitetystä kuormakaaviosta. 9

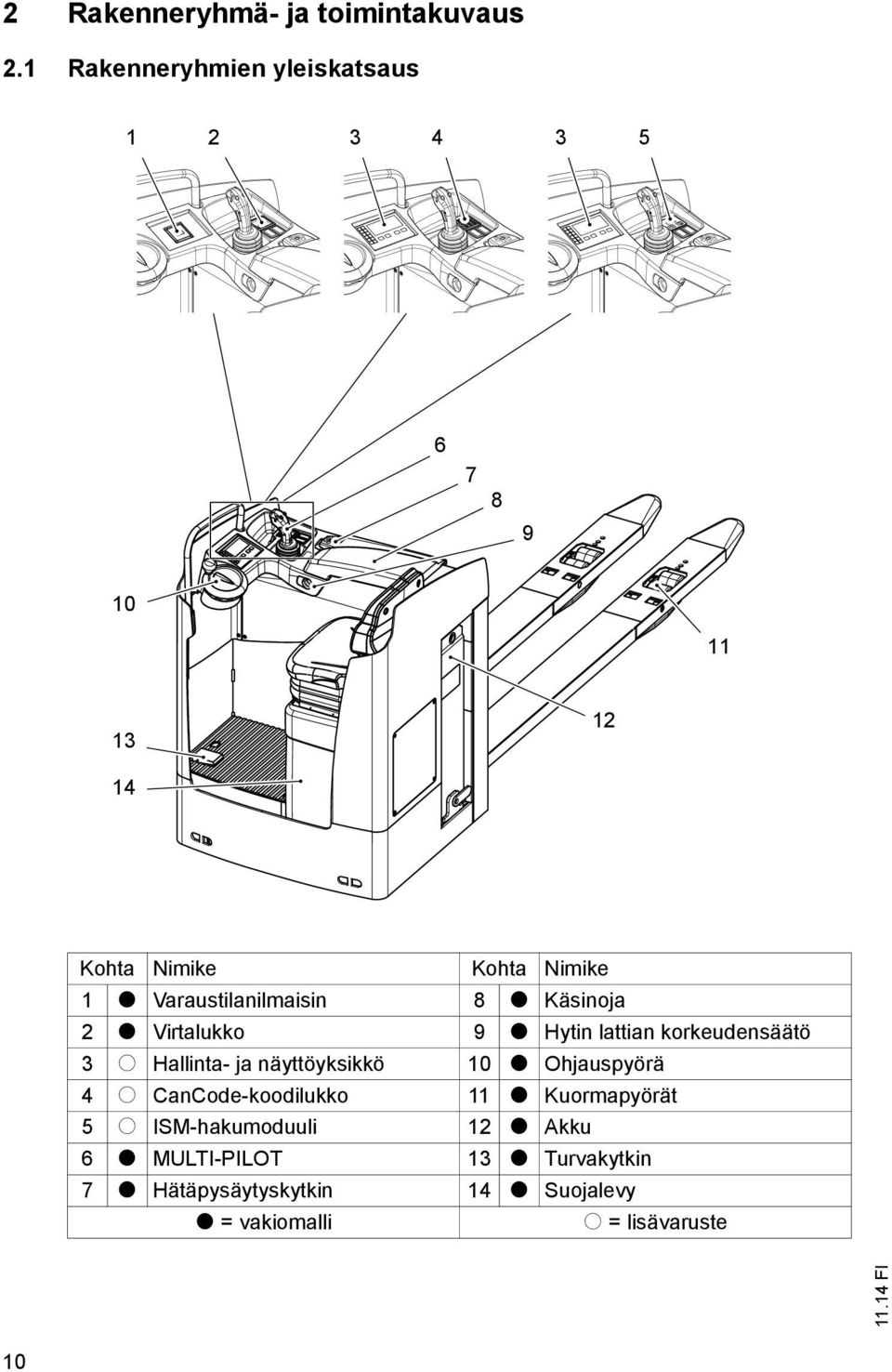

13 2 Rakenneryhmä- ja toimintakuvaus 2.1 Rakenneryhmien yleiskatsaus Kohta Nimike Kohta Nimike 1 t Varaustilanilmaisin 8 t Käsinoja 2 t Virtalukko 9 t Hytin lattian korkeudensäätö 3 o Hallinta- ja näyttöyksikkö 10 t Ohjauspyörä 4 o CanCode-koodilukko 11 t Kuormapyörät 5 o ISM-hakumoduuli 12 t Akku 6 t MULTI-PILOT 13 t Turvakytkin 7 t Hätäpysäytyskytkin 14 t Suojalevy t = vakiomalli o = lisävaruste 10

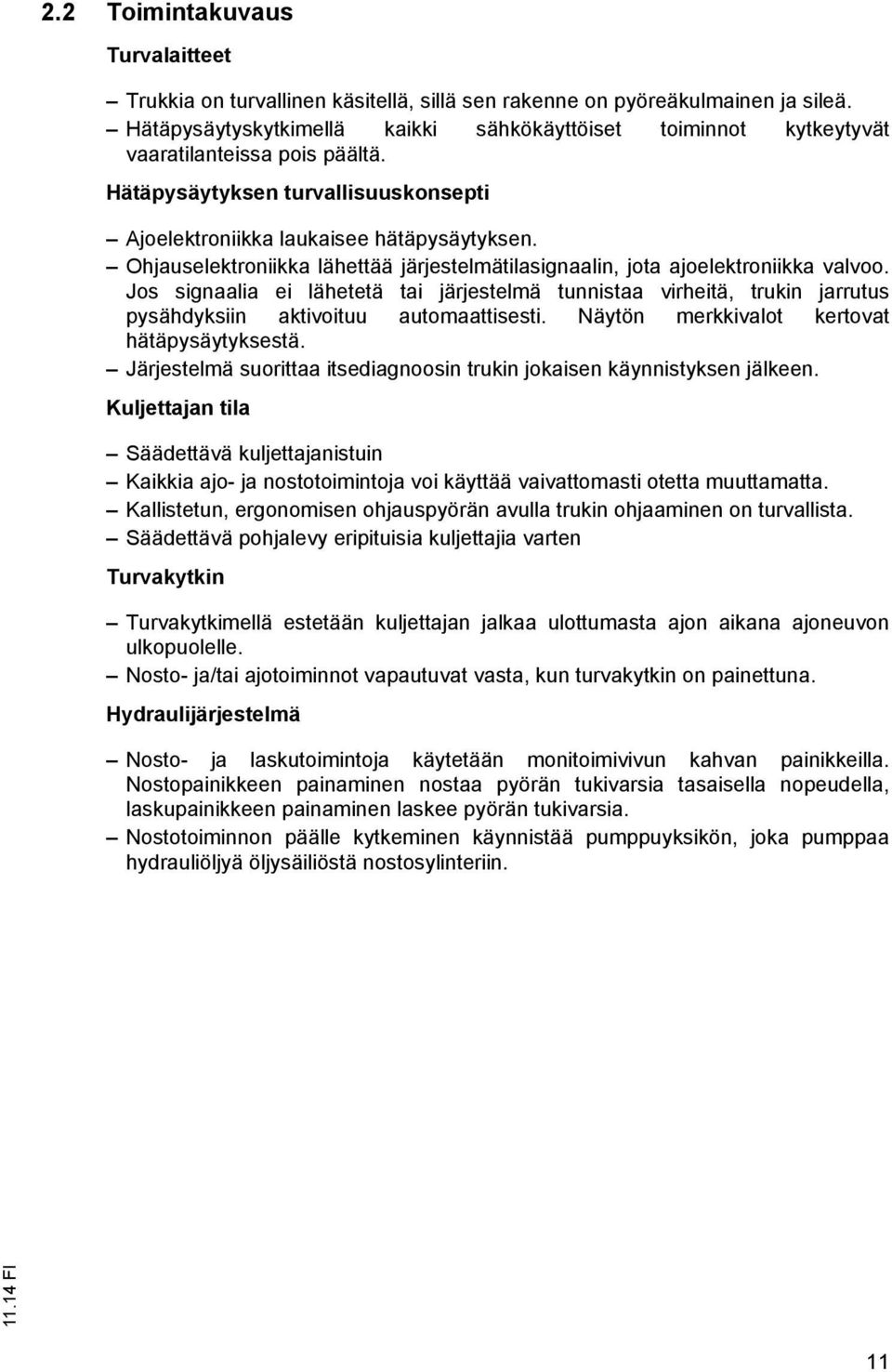

14 2.2 Toimintakuvaus Turvalaitteet Trukkia on turvallinen käsitellä, sillä sen rakenne on pyöreäkulmainen ja sileä. Hätäpysäytyskytkimellä kaikki sähkökäyttöiset toiminnot kytkeytyvät vaaratilanteissa pois päältä. Hätäpysäytyksen turvallisuuskonsepti Ajoelektroniikka laukaisee hätäpysäytyksen. Ohjauselektroniikka lähettää järjestelmätilasignaalin, jota ajoelektroniikka valvoo. Jos signaalia ei lähetetä tai järjestelmä tunnistaa virheitä, trukin jarrutus pysähdyksiin aktivoituu automaattisesti. Näytön merkkivalot kertovat hätäpysäytyksestä. Järjestelmä suorittaa itsediagnoosin trukin jokaisen käynnistyksen jälkeen. Kuljettajan tila Säädettävä kuljettajanistuin Kaikkia ajo- ja nostotoimintoja voi käyttää vaivattomasti otetta muuttamatta. Kallistetun, ergonomisen ohjauspyörän avulla trukin ohjaaminen on turvallista. Säädettävä pohjalevy eripituisia kuljettajia varten Turvakytkin Turvakytkimellä estetään kuljettajan jalkaa ulottumasta ajon aikana ajoneuvon ulkopuolelle. Nosto- ja/tai ajotoiminnot vapautuvat vasta, kun turvakytkin on painettuna. Hydraulijärjestelmä Nosto- ja laskutoimintoja käytetään monitoimivivun kahvan painikkeilla. Nostopainikkeen painaminen nostaa pyörän tukivarsia tasaisella nopeudella, laskupainikkeen painaminen laskee pyörän tukivarsia. Nostotoiminnon päälle kytkeminen käynnistää pumppuyksikön, joka pumppaa hydrauliöljyä öljysäiliöstä nostosylinteriin. 11

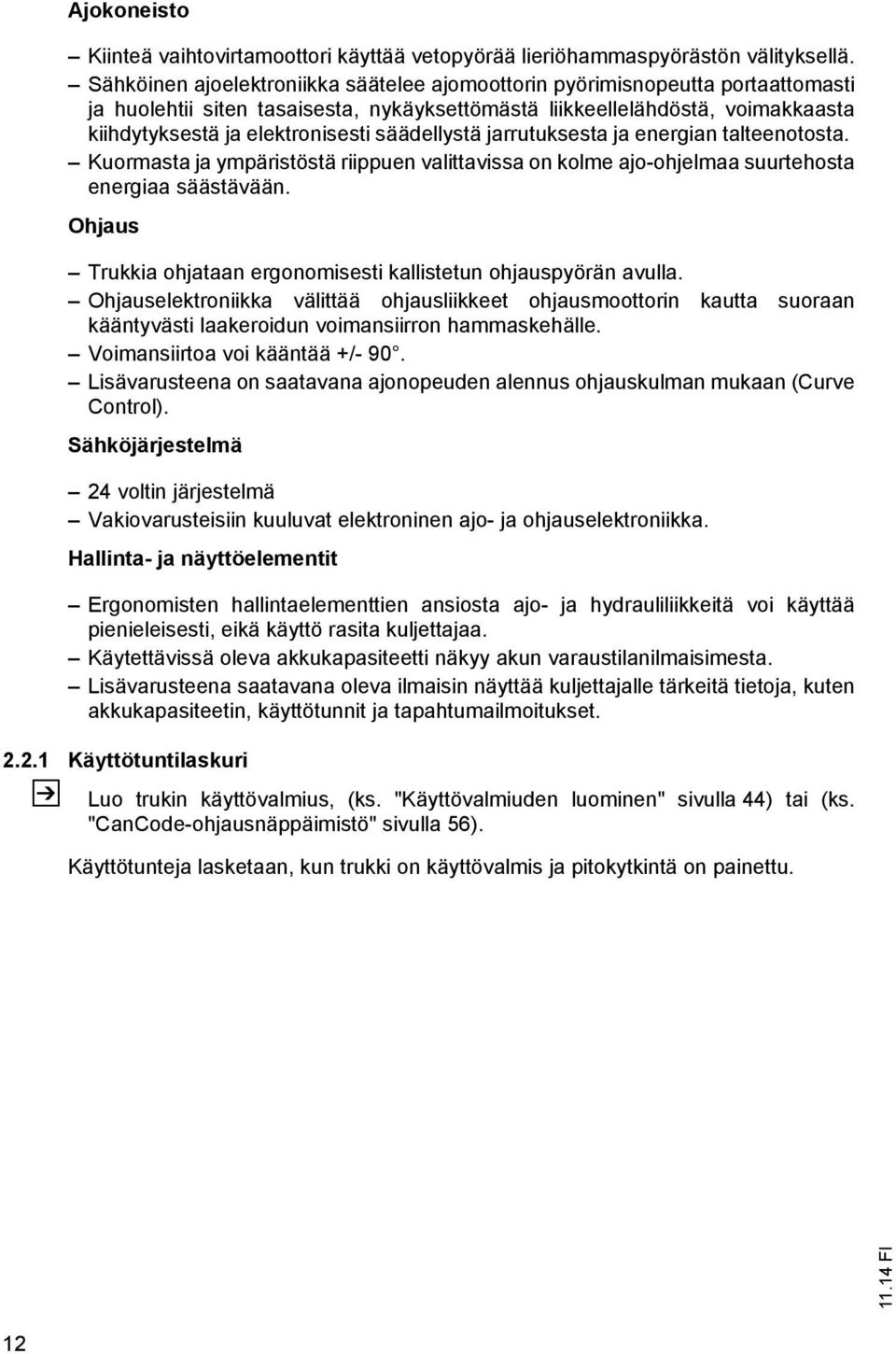

15 Ajokoneisto Kiinteä vaihtovirtamoottori käyttää vetopyörää lieriöhammaspyörästön välityksellä. Sähköinen ajoelektroniikka säätelee ajomoottorin pyörimisnopeutta portaattomasti ja huolehtii siten tasaisesta, nykäyksettömästä liikkeellelähdöstä, voimakkaasta kiihdytyksestä ja elektronisesti säädellystä jarrutuksesta ja energian talteenotosta. Kuormasta ja ympäristöstä riippuen valittavissa on kolme ajo-ohjelmaa suurtehosta energiaa säästävään. Ohjaus Trukkia ohjataan ergonomisesti kallistetun ohjauspyörän avulla. Ohjauselektroniikka välittää ohjausliikkeet ohjausmoottorin kautta suoraan kääntyvästi laakeroidun voimansiirron hammaskehälle. Voimansiirtoa voi kääntää +/- 90. Lisävarusteena on saatavana ajonopeuden alennus ohjauskulman mukaan (Curve Control). Sähköjärjestelmä 24 voltin järjestelmä Vakiovarusteisiin kuuluvat elektroninen ajo- ja ohjauselektroniikka. Hallinta- ja näyttöelementit Ergonomisten hallintaelementtien ansiosta ajo- ja hydrauliliikkeitä voi käyttää pienieleisesti, eikä käyttö rasita kuljettajaa. Käytettävissä oleva akkukapasiteetti näkyy akun varaustilanilmaisimesta. Lisävarusteena saatavana oleva ilmaisin näyttää kuljettajalle tärkeitä tietoja, kuten akkukapasiteetin, käyttötunnit ja tapahtumailmoitukset Käyttötuntilaskuri Z Luo trukin käyttövalmius, (ks. "Käyttövalmiuden luominen" sivulla 44) tai (ks. "CanCode-ohjausnäppäimistö" sivulla 56). Käyttötunteja lasketaan, kun trukki on käyttövalmis ja pitokytkintä on painettu. 12

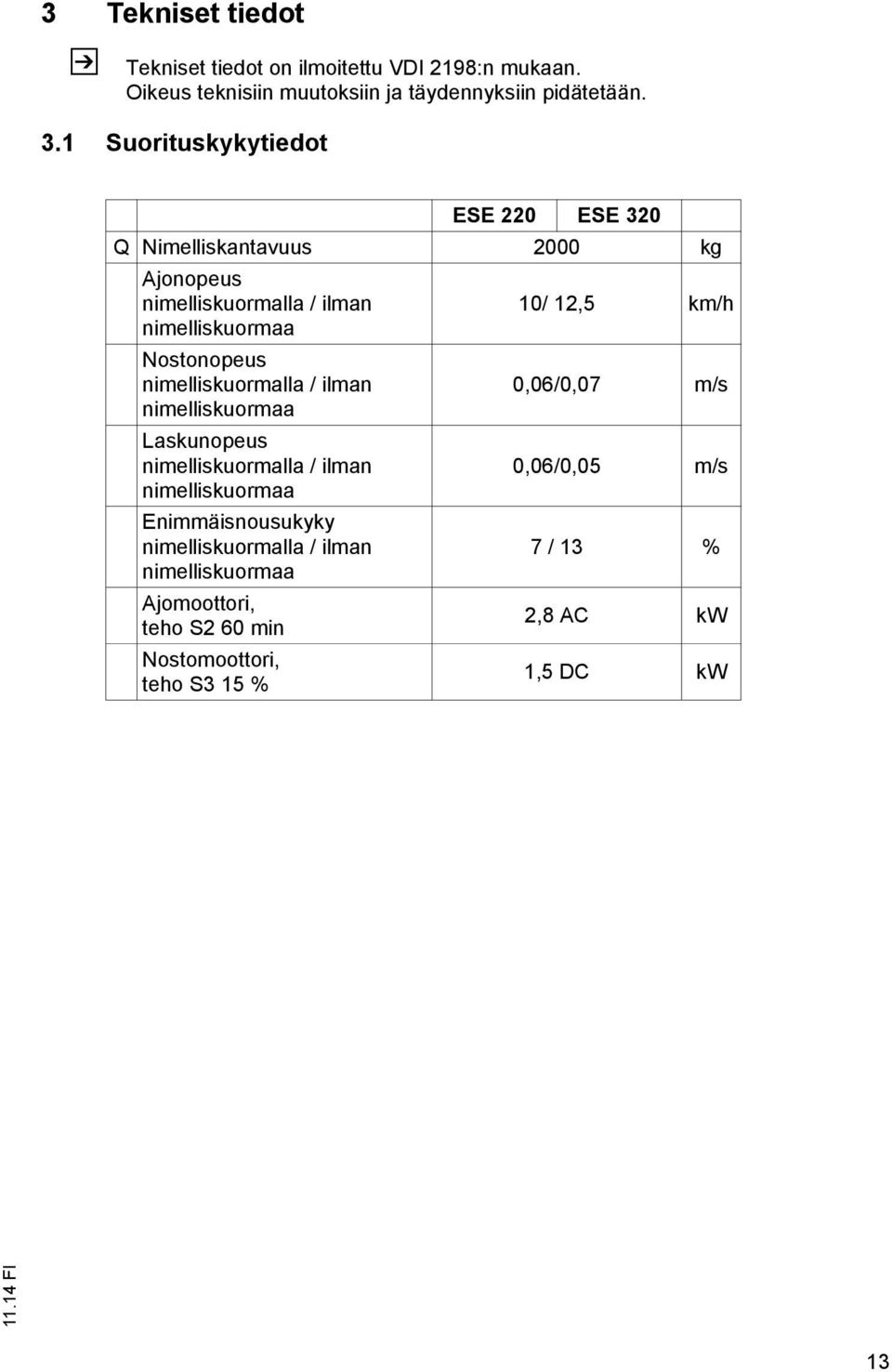

16 3 Tekniset tiedot Z Tekniset tiedot on ilmoitettu VDI 2198:n mukaan. Oikeus teknisiin muutoksiin ja täydennyksiin pidätetään. 3.1 Suorituskykytiedot ESE 220 ESE 320 Q Nimelliskantavuus 2000 kg Ajonopeus nimelliskuormalla / ilman 10/ 12,5 km/h nimelliskuormaa Nostonopeus nimelliskuormalla / ilman 0,06/0,07 m/s nimelliskuormaa Laskunopeus nimelliskuormalla / ilman 0,06/0,05 m/s nimelliskuormaa Enimmäisnousukyky nimelliskuormalla / ilman 7 / 13 % nimelliskuormaa Ajomoottori, teho S2 60 min 2,8 AC kw Nostomoottori, teho S3 15 % 1,5 DC kw 13

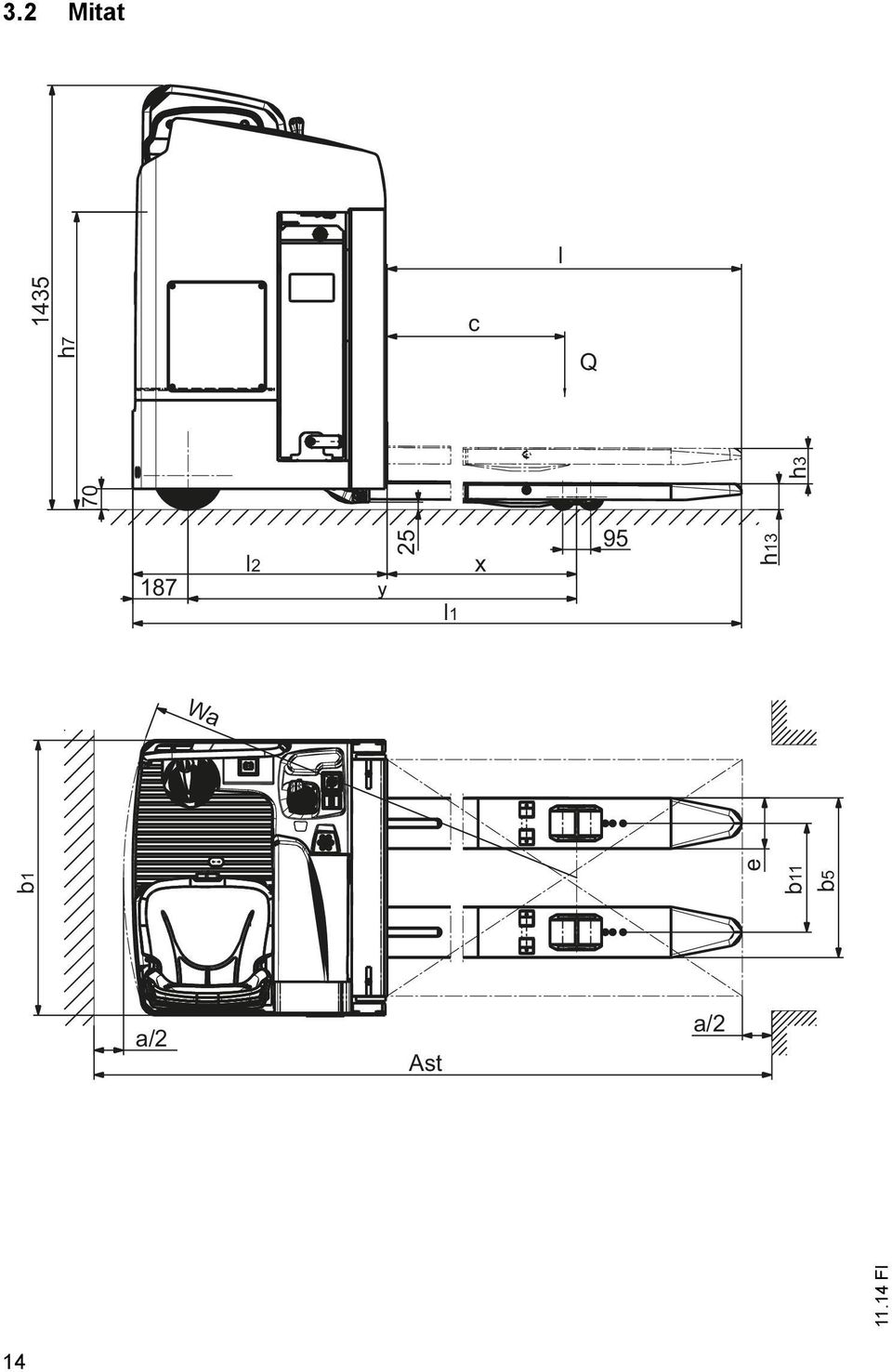

17 3.2 Mitat l 1435 h7 c Q 70 h3 187 l2 25 l1 x 95 h13 Wa b1 e b11 b5 a/2 Ast a/2 14

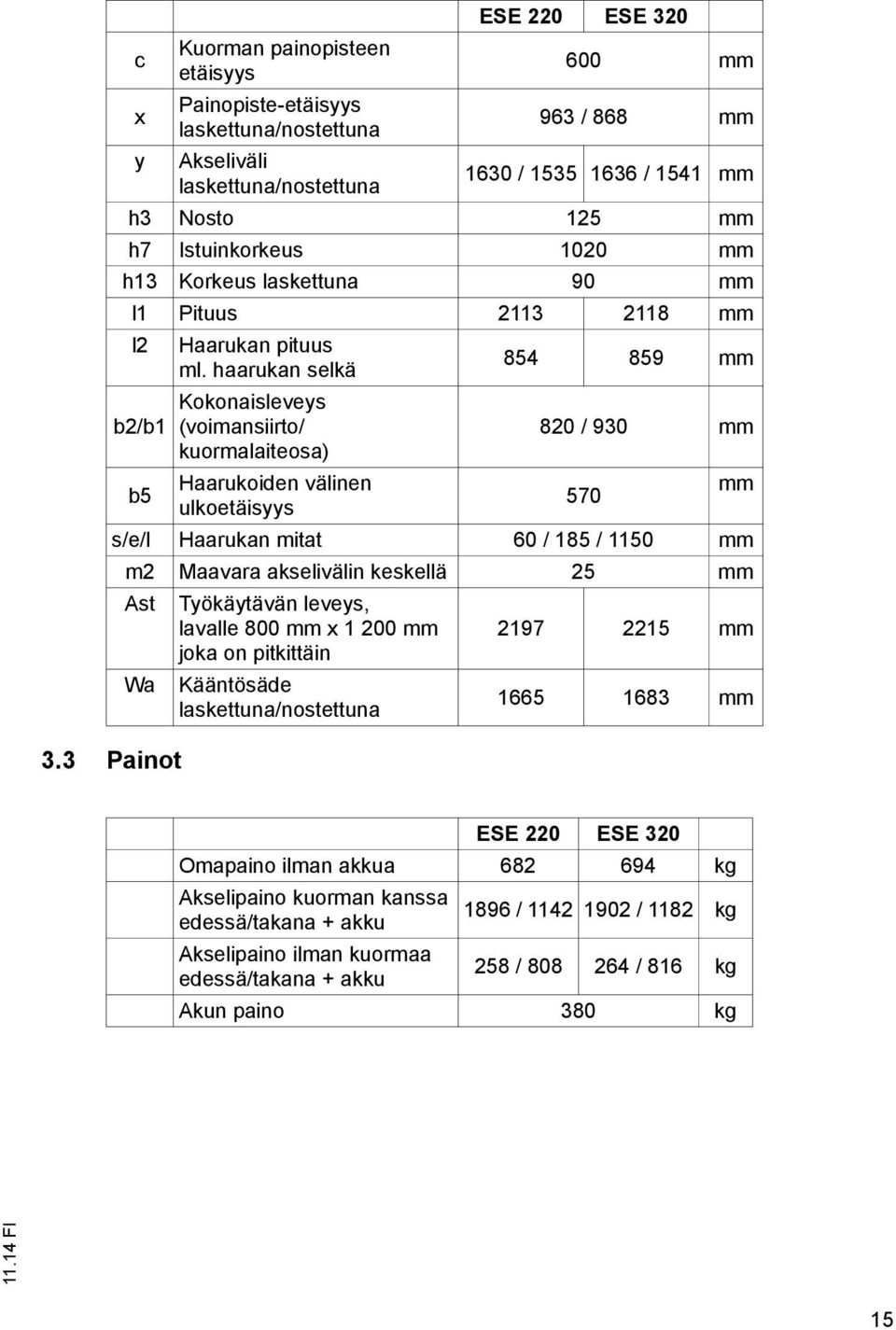

18 c 3.3 Painot Kuorman painopisteen etäisyys ESE 220 ESE mm x Painopiste-etäisyys laskettuna/nostettuna 963 / 868 mm y Akseliväli laskettuna/nostettuna 1630 / / 1541 mm h3 Nosto 125 mm h7 Istuinkorkeus 1020 mm h13 Korkeus laskettuna 90 mm l1 Pituus mm l2 Haarukan pituus ml. haarukan selkä mm b2/b1 Kokonaisleveys (voimansiirto/ kuormalaiteosa) 820 / 930 mm b5 Haarukoiden välinen mm 570 ulkoetäisyys s/e/l Haarukan mitat 60 / 185 / 1150 mm m2 Maavara akselivälin keskellä 25 mm Ast Työkäytävän leveys, lavalle 800 mm x mm mm joka on pitkittäin Wa Kääntösäde laskettuna/nostettuna mm ESE 220 ESE 320 Omapaino ilman akkua kg Akselipaino kuorman kanssa edessä/takana + akku 1896 / / 1182 kg Akselipaino ilman kuormaa edessä/takana + akku 258 / / 816 kg Akun paino 380 kg 15

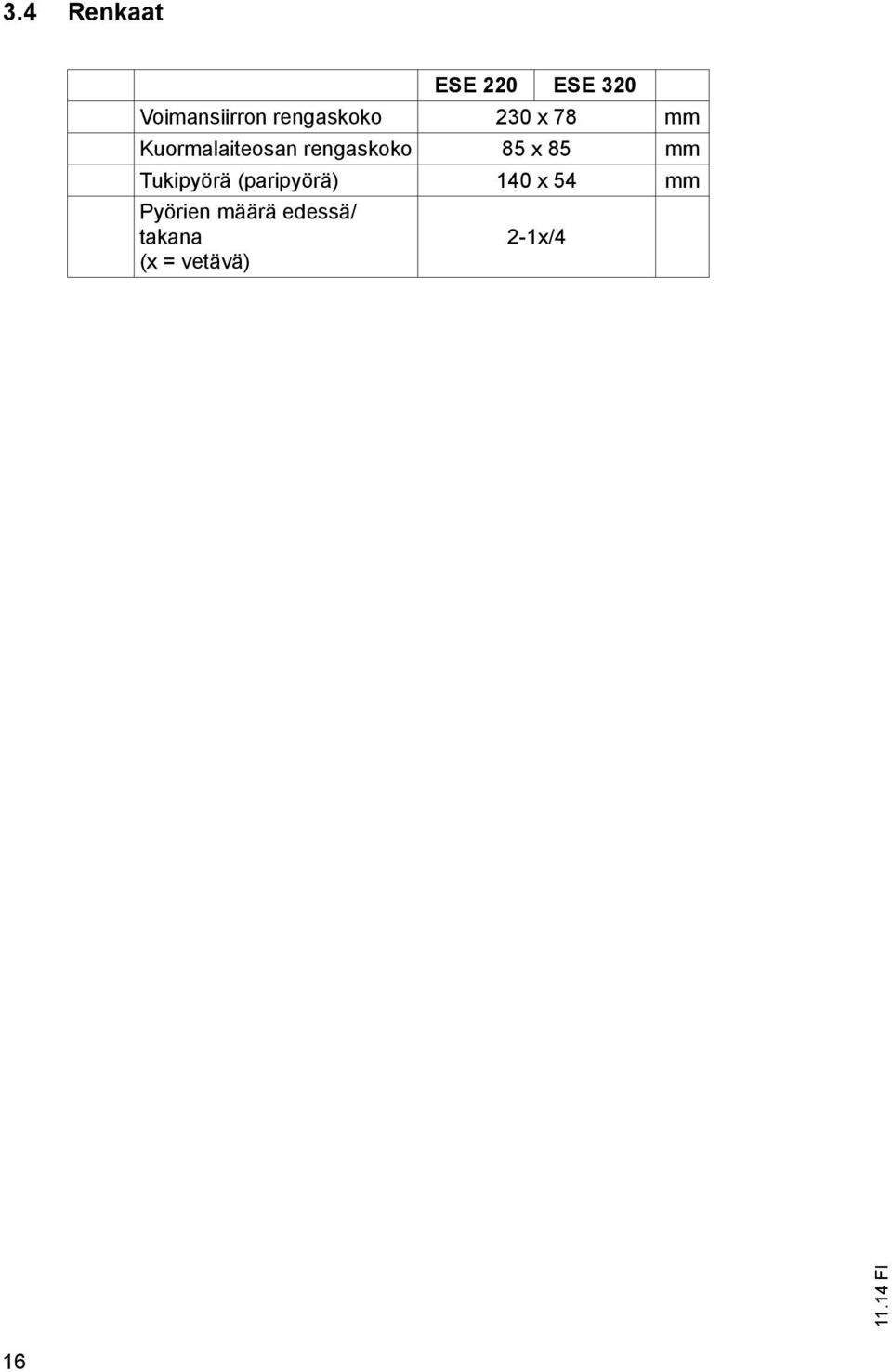

19 3.4 Renkaat ESE 220 ESE 320 Voimansiirron rengaskoko 230 x 78 mm Kuormalaiteosan rengaskoko 85 x 85 mm Tukipyörä (paripyörä) 140 x 54 mm Pyörien määrä edessä/ takana (x = vetävä) 2-1x/4 16

20 3.5 EN-standardit Z Z Z Jatkuva äänenpainetaso ESE 220/320: 73 db(a) mukaisesti ja ISO 4871 vastaava. Jatkuva äänenpainetaso on standardin määräysten mukaan mitattu arvo, jossa huomioidaan äänenpainetaso ajon, noston ja tyhjäkäynnin aikana. Äänenpainetaso mitataan kuljettajan korvan kohdalta. Tärinä ESE 220/320: 0,42 m/s² EN standardin mukaan Kehoon työskentelyasennossa vaikuttava värähtelykiihtyvyys on standardin mukainen lineaarisesti integroitu, painotettu pystysuuntainen kiihtyvyys. Se mitataan ajettaessa vakionopeudella ajoalustassa olevien kohoumien yli. Trukkikohtaiset mittaustiedot on selvitetty kertaalleen, eikä niitä saa sekoittaa työntekijädirektiivissä 2002/44/EY (tärinä) määritettyyn ihmiseen kohdistuvaan tärinään. Ihmiseen kohdistuvan tärinän mittaamiseen valmistaja tarjoaa erikoispalvelua, (ks. "Kehotärinän mittaus" sivulla 84). Sähkömagneettinen yhteensopivuus (EMC) Valmistaja vahvistaa sähkömagneettisten häiriöpäästöjen ja häiriönkestävyyden raja-arvojen noudattamisen sekä sähköstaattisen purkaustarkastuksen suorittamisen standardin EN ja siinä mainittujen määräysten mukaisesti. Sähkö- ja elektroniikkaosia ja niiden järjestystä saa muuttaa vain valmistajan kirjallisella luvalla. VAROITUS! Ei-ionisoivan säteilyn lääkinnällisille laitteille aiheuttama häiriö Ei-ionisoivaa säteilyä luovuttava trukin sähkövarustus (esim. langaton tiedonsiirto) voi häiritä käyttäjän käyttämien lääkinnällisten laitteiden (sydämentahdistinten, kuulolaitteiden yms.) toimintaa ja aiheuttaa toimintahäiriöitä. On selvitettävä lääkärin tai lääkinnällisen laitteen valmistajan kanssa, voiko kyseistä laitetta käyttää trukin läheisyydessä. 17

21 3.6 Käyttöolosuhteet Z Käyttöympäristön lämpötila Käytön aikana 5 C 40 C Jos trukkia käytetään jatkuvasti äärimmäisen vaihtelevissa lämpötila- tai ilmankosteusoloissa, siihen tarvitaan erikoisvarustus ja -lupa. 3.7 Sähkölaitteita koskevat vaatimukset Valmistaja vahvistaa sähkölaitteiden suunnittelua ja valmistusta koskevien vaatimusten noudattamisen trukin määräystenmukaisessa käytössä standardinen 1175 Trukkien turvallisuus sähkölaitteita koskevat vaatimukset mukaisesti. 18

22 4 Merkintäpaikat ja tyyppikilvet 15 Qmax XXX kg Koht Nimike a 15 Pyörän tukivarsien nosto/lasku 16 Trukin kuormakaavio 17 MULTI-PILOT 18 Hytin lattian korkeudensäätö 19 Tyyppikilpi 20 Tarkastuskilpi (saksal.) 21 Kiinnityskohdat nosturikuormausta varten 22 Tyyppimerkintä 23 Sarjanumero 19

23 4.1 Tyyppikilpi Z Koht Koht Nimike a a Nimike 24 Tyyppi 30 Valmistusvuosi 25 Sarjanumero 31 Kuorman painopisteen etäisyys (mm) 26 Nimelliskantavuus (kg) 32 Käyttöteho 27 Akun jännite (V) 33 Akun vähimmäis-/enimmäispaino (kg) 28 Tyhjäpaino ilman akkua kg 34 Valmistaja 29 Lisävaruste 35 Valmistajan logo Trukkiin tai varaosatilauksiin liittyvissä kysymyksissä on mainittava sarjanumero (25). 4.2 Trukin kuormakaavio Qmax XXX kg 16 Kuormakaaviosta (16) näkee maksimaalisen kantokyvyn Q (kilogrammoissa), kun kuormanottolaitteeseen kohdistuu tasainen kuormitus. 20

24 C Kuljetus ja ensimmäinen käyttöönotto 1 Nosturikuormaus VAROITUS! Epäasiallinen nosturikuormaus aiheuttaa tapaturmavaaran Epäasiallisten nostovälineiden käyttö voi johtaa trukin putoamiseen nosturikuormauksen aikana. Varmista, ettei trukki nostettaessa iskeydy mitään vasten eikä se pääse liikkumaan hallitsemattomasti. Kannattele trukkia tarvittaessa ohjainvaijereilla. Trukin kuormauksen saavat suorittaa vain henkilöt, joilla on kiinnitysvälineiden ja nostotyökalujen käsittelyyn vaadittava koulutus. Käytä nosturikuormauksessa turvakenkiä. Ilmassa roikkuvien kuormien alapuolella ei saa oleskella. Vaara-alueelle ei saa mennä eikä siellä saa oleskella. Käytä vain nostovälineitä, joiden kantavuus on riittävä (katso trukin paino laitekilvestä). Kiinnitä nostovälineet vain niille tarkoitettuihin kiinnityskohtiin ja varmista, etteivät ne irtoa. Käytä kiinnitysvälineitä vain niille määritellyssä kuormitussuunnassa. Kiinnitä nosturin kiinnitysvälineet siten, etteivät ne nostettaessa kosketa lisäosia. Trukin nostaminen nosturilla Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 45). Tarvittavat työkalut ja materiaalit Nostolaite Nostovälineet Menettelytapa Kiinnitä nostovälineet kiinnityskohtiin (21). Nyt trukin voi nostaa nosturilla

25 2 Kuljetus VAROITUS! Hallitsemattomat liikkeet kuljetuksen aikana Jos trukkia ja nostolaitetta ei varmisteta asianmukaisesti kuljetuksen aikana, seurauksena voi olla vakavia tapaturmia. Tehtävään koulutetun ammattihenkilökunnan on suoritettava kuormaus säädöksen VDI 2700 ja VDI 2703 suositusten mukaan. Kuormauksen turvallisuustoimenpiteiden oikea mitoitus ja toteutus on määriteltävä erikseen jokaisessa yksittäistapauksessa. Kun trukkia kuljetetaan kuorma-autolla tai perävaunulla, se on kiinnitettävä asianmukaisesti köysillä. Kuorma-autossa tai perävaunussa on oltava kiinnitysrenkaat. Varmista trukki kiiloilla niin, ettei se pääse liikkumaan. Käytä vain sellaisia kiinnitysvöitä tai kiristysvöitä, joiden nimelliskestävyys on riittävä Trukin kiinnittäminen kuljetusta varten Tarvittavat työkalut ja materiaalit Kiristys-/kiinnitysliinat Menettelytapa Aja trukki kuljetusajoneuvoon. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 45). Kiinnitä liinat (36) trukkiin ja kiristä niitä riittävästi. Nyt trukkia voi kuljettaa. 22

26 3 Ensimmäinen käyttöönotto HUOMIO! Aja trukkia vain akkuvirralla! Tasasuunnattu vaihtovirta vaurioittaa elektroniikan rakenneosia. Akun kaapeliliitokset (poikkeustilanteissa) saavat olla enintään 6 m pitkiä, ja niiden johdon poikkipinta-alan on oltava vähintään 50 mm². Menettelytapa Tarkista varustuksen täydellisyys. Asenna akku tarvittaessa, (ks. "Akun irrottaminen ja asentaminen" sivulla 30). Varaa akku, (ks. "Akun lataaminen" sivulla 28). Trukin voi nyt ottaa käyttöön, (ks. "Trukin käyttöönotto" sivulla 41). 23

27 24

28 D Akun huolto, lataus ja vaihto 1 Turvallisuusmääräykset rikkihappoa sisältävien akkujen käsittelyyn Huoltohenkilöstö Vain tehtävään koulutettu henkilöstö saa ladata, huoltaa ja vaihtaa akkuja. Töiden suorituksessa on noudatettava tätä käyttöohjetta ja akun/latausaseman valmistajan määräyksiä. Paloturvallisuustoimet Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä vähintään 2 m etäisyydellä ei saa olla helposti syttyviä aineita eikä kipinää muodostavia käyttöaineita tai -välineitä. Tilan on oltava tuuletettu. Sammutusvälineiden on oltava käyttövalmiina. Akun huolto Akkukennojen kannet on pidettävä kuivina ja puhtaina. Liittimien ja kaapelikenkien on oltava puhtaita, kevyesti naparasvalla voideltuja ja kunnolla kiinnitettyjä. HUOMIO! Ennen akun kannen sulkemista on varmistettava, ettei akkukaapeli pääse vahingoittumaan. Vaurioituneet kaapelit aiheuttavat oikosulkuvaaran. Akun hävittäminen Akun hävityksessä on ehdottomasti noudatettava maakohtaisia ympäristönsuojelumääräyksiä ja ongelmajätettä koskevia lakeja. Valmistajan antamia hävittämisohjeita on ehdottomasti noudatettava. VAROITUS! Tapaturma- ja loukkaantumisvaara akkujen käsittelyssä Akut sisältävät liuenneita happoja, jotka ovat myrkyllisiä ja syövyttäviä. Vältä ehdottomasti kosketusta akkuhapon kanssa. Hävitä käytetyt akkuhapot määräysten mukaisesti. Työskenneltäessä akuilla on ehdottomasti käytettävä suojavaatteita ja suojalaseja. Varo, ettei akkuhappoa pääse iholle, vaatteille tai silmiin. Jos niin kuitenkin käy, huuhtele akkuhappo runsaalla puhtaalla vedellä. Ota henkilövahinkojen yhteydessä (esim. akkuhappoa on joutunut iholle tai silmiin) välittömästi yhteyttä lääkäriin. Neutralisoi läikkynyt akkuhappo välittömästi runsaalla vedellä. Akkuja saa käyttää vain akkutelineen ollessa suljettuna. Noudata lainvoimaisia määräyksiä. 25

29 VAROITUS! Sopimattomien akkujen käytön aiheuttama tapaturmavaara Akun painolla ja mitoilla on merkittävä vaikutus trukin vakauteen ja kantavuuteen. Akkuvarustusta saa muuttaa vain valmistajan luvalla, koska alkuperäistä pienempien akkujen yhteydessä on käytettävä vastapainoja. Akkua vaihdettaessa tai asennettaessa on varmistettava akun tukeva kiinnitys trukin akkutilaan. Trukki on pysäköitävä turvallisesti ennen kaikkia akkua koskevia töitä ((ks. "Trukin turvallinen pysäköiminen" sivulla 45)). 2 Akkutyypit Trukin akkuvarustus vaihtelee mallin mukaan. Seuraavassa taulukossa esitetään kapasiteettitietojen kera vakiovarusteeksi tarkoitettu yhdistelmä: Akkutyyppi Kapasiteetti Paino 24 V:n akku 796 x 210 x 782 mm (P x L x K) 3 PzS 465 Ah 380 kg Akun painot käyvät ilmi akun tyyppikilvestä. Akut, joiden napoja ei ole eristetty, on peitettävä liukumattomalla eristysmatolla. 26

30 3 Akun ottaminen esille HUOMIO! Puristumisvaara Kuomua/kantta suljettaessa kuomun/kannen ja trukin välissä ei saa olla mitään. VAROITUS! Epäasianmukaisesti pysäköidyn trukin aiheuttama tapaturmavaara Trukin pysäköiminen kalteville pinnoille tai kuormankäsittelylaite ylhäällä on vaarallista ja ehdottomasti kiellettyä. Pysäköi trukki aina tasaiselle alustalle. Erikoistapauksissa trukin liikkeellelähtö on estettävä esim. kiiloilla. Laske masto ja haarukka aina kokonaan alas. Valitse pysäköintipaikka siten, että kukaan ei voi loukata itseään alas laskettuun haarukkaan. Edellytykset Pysäköi trukki vaakasuoraan. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 45). Menettelytapa Taita käsinoja (8) ylös. Akkupistoke (38) on nyt saatavilla. Akun lukitus (37) on nyt saatavilla ESE 220:ssa ESE 320:ssa akkulukitus (39) on ajoneuvon oikealla puolella

31 4 Akun lataaminen VAROITUS! Latauksessa syntyvien kaasujen aiheuttama räjähdysvaara Latauksen aikana akusta pääsee hapen ja vedyn seosta (räjähdyskaasu). Kaasutus on kemiallinen prosessi. Tämä kaasuseos on hyvin herkästi räjähtävää, eikä se saa syttyä. Akun varaajan latauskaapelin ja akkupistokkeen saa liittää ja irrottaa ainoastaan latausaseman ja trukin ollessa sammutettuina. Varaajan on oltava jännitteen ja latauskapasiteetin suhteen yhdenmukainen akun kanssa. Tarkista ennen latausta, ettei kaapeleissa ja sähköpistokeliitännöissä ole näkyviä vaurioita. Huolehdi riittävästä tuuletuksesta tilassa, jossa trukkia ladataan. Akkukotelon kuomun on oltava auki ja akkukennojen pintojen on oltava vapaina latauksen aikana, jotta riittävä tuuletus voidaan varmistaa. Akkuja käsiteltäessä tupakointi ja avotulen käyttö on kielletty. Ladattavan trukin läheisyydessä ei saa olla helposti syttyviä aineita eikä kipinöiviä käyttöaineita; etäisyyden on oltava vähintään 2 m. Sammutusvälineiden on oltava käyttövalmiina. Älä aseta akun päälle mitään metallisia esineitä. Noudata ehdottomasti akun ja latausaseman valmistajien antamia turvallisuusmääräyksiä. Akun varaaminen Edellytykset Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 45). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 27). Kytke varaaja pois päältä. Valitse oikea latausohjelma varaajasta. Menettelytapa Irrota akkupistoke trukista. Poista mahdollinen eristysmatto akun päältä. Liitä akun varausaseman varauskaapeli akkupistokkeeseen. Kytke varaaja päälle; varaaminen käynnistyy automaattisesti. Akku varautuu. Akun varauksen päättäminen ja käyttövalmiuden palauttaminen HUOMAUTUS Jos varaus keskeytyy, akkukapasiteetti ei ole kokonaisuudessaan käytettävissä. Edellytykset Akun varaus on päättynyt. 28

32 Menettelytapa Kytke varaaja pois päältä. Irrota akkupistoke varaajasta. Liitä akkupistoke trukkiin. Trukki on taas käyttövalmis. 29

33 5 Akun irrottaminen ja asentaminen VAROITUS! Tapaturmavaara akun irrotuksen ja asennuksen yhteydessä Akun paino ja akkuhappo voivat aiheuttaa puristumisia tai syöpymiä akun irrotuksen ja asennuksen yhteydessä. Noudata tämän luvun kappaleessa "Happoakkujen käsittelyä koskevat turvallisuusmääräykset" olevia ohjeita. Käytä turvajalkineita akun irrotuksen ja asennuksen aikana. Käytä vain akkuja, joiden kennot ja napakytkennät on eristetty. Aseta trukki vaakasuoraan asentoon, jotta akku ei luisu ulos trukista. Vaihda akku vain riittävän kantavuuden omaavien nosturin nostovälineiden avulla. Käytä vain hyväksyttyjä akunvaihtolaitteita (akunvaihtoteline, akunvaihtoasema jne.). Varmista, että akku on tukevasti kiinnitettynä trukin akkutilaan. Akun irrottaminen Edellytykset Pysäköi trukki vaakasuoraan. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 45). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 27). Tarvittavat työkalut ja materiaalit Akun vaihtoasema (o) Menettelytapa Irrota akkupistoke (38) trukista. Aseta akkupistoke akun päälle. Vedä akun lukitusta (40) ylöspäin ja kierrä sitä vastapäivään vasteeseen asti. HUOMIO! Akku on nyt irti. Vedä akku (41) pois trukista. Noudata akun vaihtoaseman käyttöohjetta

34 Akun poistaminen, ESE 320 Edellytykset Pysäköi trukki vaakasuoraan. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 45). Ota akku esille, Siehe Akun ottaminen esille auf Seite Tarvittavat työkalut ja materiaalit Akun vaihtoasema (o) Menettelytapa Irrota akkupistoke (38) trukista. Aseta akkupistoke akun päälle. Taita akun lukitus (39) ympäri ja poista se vetämällä ylöspäin. Taita akun lukitus (40) ympäri. 41 HUOMIO! Akku on nyt irti! Vedä akku (41) pois trukista. Noudata akun vaihtoaseman käyttöohjetta

35 Akkuhapon tason tarkistaminen Edellytykset Pysäköi trukki vaakasuoraan. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 45). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 27). Menettelytapa Irrota akkupistoke (38) trukista. Aseta akkupistoke akun päälle. Vedä akun lukitusta (40) ylöspäin HUOMIO! Akku on nyt irti. Vedä akku (41) pois trukista. Päästä akun lukitus (40) irti. Vedä akkua pidemmälle ulos trukista, kunnes akun lukitus lukittuu jälleen paikalleen. Tarkista akkuhapon taso. Kaikkien mittarien on näytettävä riittävää happotasoa, lisää akkunestettä tarvittaessa. Vedä akun lukitusta (40) ylöspäin. HUOMIO! Akku on nyt irti. Työnnä akku (41) trukkiin. Päästä akun lukitus (40) irti. Työnnä akkua pidemmälle trukkiin, kunnes akun lukitus lukittuu jälleen paikalleen. 32

36 Akkuhapon määrän tarkistaminen, ESE 320 Edellytykset Pysäköi trukki vaakasuoraan. Pysäköi trukki turvallisesti, (ks. "Trukin turvallinen pysäköiminen" sivulla 45). Ota akku esille, (ks. "Akun ottaminen esille" sivulla 27). Menettelytapa Irrota akkupistoke (38) trukista. Aseta akkupistoke akun päälle. Taita akun lukitus (40) ympäri niin, että leveä puoli on akun yläpuolella. Taita akun lukitus (39) ympäri ja poista se vetämällä ylöspäin. Vedä akku (41) pois trukista. Vedä akkua vielä pidemmälle ulos trukista, kunnes akku lepää akun lukituslaitetta vasten. Tarkista akkuhapon taso. Kaikkien mittarien on näytettävä riittävää happotasoa. Lisää akkunestettä tarvittaessa. Työnnä akku (41) trukkiin. Aseta akun lukitus (39) paikalleen ja taita se ympäri

37 34

38 E Käyttö 1 Trukin käyttöä koskevat turvallisuusmääräykset Ajolupa Trukkia saavat käyttää vain sen kuljettamiseen koulutetut henkilöt, jotka ovat osoittaneet laitteen haltijalle tai hänen edustajalleen taitonsa käsitellä ja kuljettaa kuormia ja joille haltija tai hänen edustajansa on erikseen antanut kuljetustehtävän. Tarvittaessa on noudatettava myös kansallisia määräyksiä. Kuljettajan oikeudet, velvollisuudet ja käyttäytyminen Kuljettajan on tiedettävä oikeutensa ja velvollisuutensa, hänet täytyy olla perehdytetty trukin hallintaan ja hänen on tunnettava tämän käyttöohjeen sisältö. Hänelle on myönnettävä kaikki tarvittavat oikeudet. Käytettäessä trukkia, jota ohjataan jalan laitteen vieressä kulkien, kuljettajalla on oltava turvakengät. Käytön kieltäminen asiattomilta henkilöiltä Kuljettaja on työaikana vastuussa trukista. Hänen on kiellettävä trukin ajaminen ja muu käyttö asiattomilta henkilöiltä. Henkilöiden kuljettaminen ja nostaminen trukilla on kielletty. Vauriot ja viat Kaikista trukissa ja sen lisälaitteissa ilmenevistä vaurioista tai puutteista on välittömästi ilmoitettava vastuuhenkilölle. Käytettävyydeltään riskialttiita trukkeja (joissa on esim. kuluneet renkaat tai vialliset jarrut) ei saa käyttää, ennen kuin ne ovat määräysten mukaisessa kunnossa. Korjaukset Kuljettaja ei saa korjata eikä muuntaa trukkia ilman erityiskoulutusta ja -lupaa. Hän ei missään tapauksessa saa muuttaa turvajärjestelmien ja kytkimien asetuksia tai kytkeä niitä pois käytöstä. Vaara-alue VAROITUS! Tapaturma-/loukkaantumisvaara trukin vaara-alueella Vaara-alueeksi katsotaan alue, jonka sisällä trukin tai sen kuormanoton (esim. haarukat tai lisälaitteet) ajo- ja nostoliikkeet tai kuljetettavat kuormat voivat aiheuttaa vaaraa ihmisille. Siihen sisältyy myös alue, jolle putoavat kuormat tai laskettava tai putoava lisälaite saattavat osua. Poista asiattomat henkilöt vaara-alueelta. Jos ihmisiä on vaarassa, anna ajoissa varoitusäänimerkki. Elleivät asiattomat henkilöt käskystä huolimatta poistu vaara-alueelta, pysäytä trukki välittömästi. 35

39 Turvalaitteet ja varoituskilvet Tässä käyttöohjeessa kuvatut turvalaitteet, varoituskilvet ((ks. "Merkintäpaikat ja tyyppikilvet" sivulla 19)) ja varoitukset on otettava ehdottomasti huomioon. 36

40 2 Näyttöjen ja käyttöelementtien kuvaus 1,

41 Koht Hallinta-/näyttölaite Toiminto a 1 Akun varaustilamittari t Akun varaustilan näyttö 3 Näyttö- ja hallintayksikkö o Tärkeiden ajo- ja nostoparametrien näyttö, varoitukset, huomautukset käyttövirheistä ja huoltoilmoitukset; korvaa varaustilanäytön. 6 MULTI-PILOT t Seuraavien toimintojen käyttö: ajaminen eteen-/taaksepäin kuormanoton nosto/lasku 42 Aänitorvipainike t Varoitusäänimerkin painike 43 Pyörän tukivarsien o Pyörän tukivarsien nosto nostopainike 44 Pyörän tukivarsien o Pyörän tukivarsien lasku laskupainike 2 Virtalukko ja avain t Trukin vapauttaminen ohjausjännitteen kytkeytyessä päälle Poistamalla avain virtalukosta estetään sivullisia kytkemästä trukkia päälle. CanCode-koodilukko o Korvaa virtalukon Trukin vapauttaminen syöttämällä oikea koodi ajo-ohjelman valinta. Koodiasetukset ISM-hakumoduuli o Korvaa virtalukon Trukin vapauttaminen kortin/ transponderin avulla Käyttövalmiuden näyttö Käyttötietojen seuranta Tietojen siirto kortin/transponderin avulla 45 Istuinlämmityskytkin o Istuinlämmitys päälle ja pois päältä Istuinlämmityksen päällä olon näyttö 7 Hätäpysäytyskytkin t Katkaisee yhteyden akkuun Kaikki sähkökäyttöiset toiminnot kytkeytyvät pois päältä ja trukkia jarrutetaan. 10 Ohjauspyörä t Trukin ohjaus 9 Pohjalevyn korkeudensäätö t Painike pohjalevyn vapauttamiseen ja korkeuden säätämiseen 46 Istuimen säätövipu t Kuljettajanistuimen säätö vaakasuunnassa 47 Istuinjousituksen säätöpyörä t Istuinjousituksen säätäminen kuljettajan painoon sopivaksi 48 Selkänojan säätövipu Selkänojan kallistuksen säätö 38

42 Koht a Hallinta-/näyttölaite Toiminto 13 Turvakytkin Turvakytkin on painettuna Ajo- ja nostotoiminnot on vapautettu Turvakytkin ei ole painettuna Ajo- ja nostotoiminnot ovat pois käytöstä. Trukkia jarrutetaan pysähdyksiin asti. 39

43 2.1 Akun varaustilamittari Kun trukki on vapautettu virtalukon, koodilukon tai ISM:n avulla, näytössä näkyy akun varaustila. LEDmerkkivalot (49) kuvaavat seuraavia tiloja: 49 Z LED-valon väri Jäännöskapasiteetti vihreä % oranssi % vihreä/oranssi vilkkuu 1Hz % punainen 0-20 % Jos led palaa punaisena, kuormien nosto ei enää ole mahdollista. Nostotoiminto vapautetaan uudelleen käyttöön vasta, kun liitettyä akkua on ladattu vähintään 70 %. Jos led vilkkuu punaisena eikä trukki ole käyttövalmis, ota yhteyttä valmistajan huoltoon. Valon vilkkuminen punaisena on ajoelektroniikan koodi. Vilkkumisjärjestys kertoo, mistä häiriöstä on kyse. 40

44 3 Trukin käyttöönotto 3.1 Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa VAROITUS! Vauriot tai muut puutteet trukissa tai lisälaitteessa (erikoisvarusteet) voivat johtaa tapaturmiin. Jos seuraavissa tarkistuksissa todetaan trukissa tai lisälaitteissa (erikoisvarusteissa) olevan vaurioita tai muita puutteita, trukkia ei saa ottaa käyttöön, ennen kuin se on kunnostettu määräysten mukaisesti. Todetuista puutteista on viipymättä ilmoitettava esimiehelle. Merkitse ja pysäytä vaurioitunut trukki. Trukin saa ottaa takaisin käyttöön vasta, kun vaurio on paikannettu ja korjattu. Testaus ennen päivittäistä käyttöönottoa Menettelytapa Tarkista koko trukki ulkoisesti vaurioiden ja vuotojen varalta. Vaurioituneet letkut on ehdottomasti vaihdettava. Tarkista akun kiinnityksen ja kaapeliliitäntöjen pitävyys ja mahdolliset vauriot. Tarkista akkupistokkeen kiinnityksen pitävyys. Tarkista kuormankäsittelylaitteen mahdolliset havaittavat vauriot, kuten halkeamat ja haarukoiden vääntyminen ja voimakas kuluminen. Tarkista vetopyörä ja kuormapyörät vaurioiden varalta. Tarkista, että tunnukset ja kilvet ovat täydellisiä ja vaivatta luettavissa ((ks. "Merkintäpaikat ja tyyppikilvet" sivulla 19)). 41

45 3.2 Kuljettajanistuimen säätäminen HUOMIO! Lukittumattoman kuljettajanistuimen aiheuttama loukkaantumisvaara Lukittumaton kuljettajanistuin voi ajon aikana luiskahtaa pois ohjaimistaan, mikä voi aiheuttaa tapaturmia. Kuljettajanistuimen on oltava lukittunut. Älä säädä kuljettajanistuinta ajon aikana. Säädä kuljettajanistuin kohdalleen ennen trukin käynnistämistä. Menettelytapa Istu kuljettajanistuimelle. Avaa kuljettajanistuimen lukitus (46) ja siirrä istuin oikeaan kohtaan liikuttamalla sitä eteen- tai taaksepäin. Anna kuljettajanistuimen lukituksen lukittua paikalleen. Avaa selkänojan lukitus (48) ja siirrä selkänoja haluttuun asentoon. Anna selkänojan lukituksen lukittua paikalleen. Säädä istuinjousituksen teho sopivaksi kääntämällä säätöpyörää (47). Kuljettajanistuin on nyt oikeassa asennossa hallintaelementteihin nähden

46 3.3 Pohjalevyn korkeussäätö Menettelytapa Istu kuljettajanistuimelle. Paina pohjalevyn säätöpainike (9) pohjaan ja pidä se painettuna. Pohjalevyä voi nyt siirtää. Säädä pohjalevy (50) haluttuun korkeuteen lisäämällä ja keventämällä siihen kohdistuvaa kuormitusta. Päästä pohjalevyn säätöpainike ylös. Pohjalevy on nyt säädetty ja lukittu paikalleen haluttuun korkeuteen

47 3.4 Käyttövalmiuden luominen Trukin käynnistäminen Edellytykset Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa on suoritettu, (ks. "Tarkistukset ja toimenpiteet ennen laitteen päivittäistä käyttöönottoa" sivulla 41). Menettelytapa Aktivoi hätäpysäytyskytkin (7) vetämällä sitä. Kytke trukki päälle: Työnnä avain virtalukkoon (2) ja käännä avainta vasteeseen asti oikealle. Syötä koodi koodilukkoon (o). Pidä korttia tai transponderia ISM-hakumoduulin edessä ja paina säätöjen mukaan ISM-hakumoduulin vihreää painiketta (o). Tarkista varoitusäänimerkkipainikkeen (42) toiminta. Tarkista turvakytkimen (13) toiminta. Tarkista ajonsäätimen (6) toiminta. Tarkista nostotoiminnon (6) toiminta. Tarkista ohjauksen toiminta. Trukki on nyt käyttövalmis

48 3.5 Trukin turvallinen pysäköiminen VAROITUS! Pysäköinnissä oleva varmistamaton trukki voi aiheuttaa vaaratilanteen Trukin pysäyttäminen nousuissa, ilman aktivoituja jarruja, tai kuorman tai kuormankäsittelyvälineen ollessa nostettuna, on vaarallista ja ankarasti kielletty. Pysäköi trukki aina tasaiselle alustalle. Erityistapauksissa trukin paikallaan pysyminen on varmistettava esim. kiiloilla. Laske haarukka aina kokonaan alas. Valitse pysäköintipaikka siten, että alas laskettu haarukka ei voi vahingoittaa ketään. Trukin pysäköiminen turvallisesti Menettelytapa Laske kuormankäsittelylaite kokonaan alas. Kytke virtalukko pois päältä ja poista avain virtalukosta. Jos trukissa on CanCode, paina painiketta O. Jos trukissa on ISM, paina punaista painiketta. Paina hätäpysäytyskytkintä. Trukki on nyt pysäköity. 3.6 Akun purkuvahti Z Akun varaustilamittarin/purkuvahdin vakiosäädöt tehdään vakioakkujen perusteella. Käytettäessä huoltovapaita akkuja tai erikoisakkuja akun purkuvahdin näyttö- ja katkaisupisteet on annettava valtuutetun ammattihenkilöstön säädettäviksi. Jos säätöä ei tehdä, akku saattaa syväpurkautua ja vaurioitua. Alitettaessa jäännöskapasiteetti kytketään nostotoiminto pois päältä. Näyttöön tulee tästä kertova ilmoitus (49). Nostotoiminto on käytettävissä uudelleen vasta, kun käytettävä akku on latautunut vähintään 70-prosenttisesti. 45

49 4 Trukilla työskentely 4.1 Ajokäyttöä koskevat turvallisuussäännöt Ajotiet ja työskentelyalueet Ajaminen on sallittua vain liikenteeseen tarkoitetuilla teillä. Työskentelyalueella ei saa olla asiattomia henkilöitä. Kuormat saa varastoida vain niille tarkoitettuihin paikkoihin. Trukkia saa liikuttaa vain työskentelyalueilla, joiden valaistus on riittävä, henkilövahinkojen ja aineellisten vahinkojen vaaran välttämiseksi. Trukin käyttö heikoissa valaistusolosuhteissa edellyttää lisävarustusta. VAARA! Ajoväylien sallittuja piste- ja kokonaiskuormia ei saa ylittää. Jos näkyvyys on huono, toisen henkilön on opastettava kuljettajaa. Kuljettajan on varmistettava, ettei kuormausramppia tai lastaussiltaa poisteta tai irroteta kuormauksen tai kuormanpurkauksen aikana. Ajotapa Kuljettajan on mukautettava ajonopeus paikallisiin olosuhteisiin. Esimerkiksi mutkissa, kapeissa aukoissa tai heiluriovien läpi ajettaessa sekä näkyvyyden ollessa huono on ajettava hitaasti. Kuljettajan on aina pidettävä turvallinen jarrutusetäisyys edellä kulkevaan ajoneuvoon ja pystyttävä hallitsemaan trukki kaikissa tilanteissa. Yhtäkkinen pysähtyminen (paitsi vaaratilanteessa), nopea kääntyminen sekä ohittaminen vaarallisissa tai näkyvyydeltään huonoissa paikoissa on kielletty. Nojaaminen tai kurkottaminen työskentely- ja ohjausalueen ulkopuolelle on kielletty. Näkyvyys ajettaessa Kuljettajan on katsottava ajosuuntaan ja nähtävä aina riittävän pitkälle valitsemallaan ajoreitillä. Näkyvyyttä haittaavia kuormia kuljetettaessa trukkia on ajettava siten, että kuorma on takana. Ellei se ole mahdollista, on jonkun toisen henkilön kuljettava siten trukin vieressä, että hän näkee ajoreitin ja pystyy samalla säilyttämään katsekontaktin kuljettajan kanssa. Tällöin on ajettava kävelyvauhtia ja noudatettava erityistä varovaisuutta. Trukki on pysäytettävä heti, jos katsekontakti katkeaa. Ajaminen luiskissa Ajaminen luiskissa on sallittua vain, jos ne on merkitty ajoreitiksi, niiden ajopinnat ovat puhtaita ja luistamattomia ja ajaminen niissä on turvallista ajoneuvon teknisten ominaisuuksien mukaan. Kuorman on tällöin oltava aina ylämäkeen päin. Kääntyminen, viistoittainen ajo ja trukin sammuttaminen luiskissa on kielletty. Luiskaa alaspäin saa ajaa vain hitaalla nopeudella ja aina valmiina jarruttamaan. 46

50 Hissiin ja lastaussillalle ajaminen Hissiin saa ajaa vain, jos sillä on riittävä kantokyky, sen rakenne soveltuu trukilla ajoon ja sen haltija on antanut luvan trukin ajamiseen hissiin. Nämä seikat on tarkistettava etukäteen. Trukki on ajettava hissiin kuorma edellä ja pysäköitävä niin, ettei mikään kosketa hissikuilun seiniä. Hississä mukana kulkevat henkilöt saavat astua hissiin vasta, kun trukki on pysäköity turvallisesti, ja heidän on poistuttava hissistä ennen trukkia. Kuljettajan on varmistettava, että lastausramppi/lastaussilta on käytettävissä ja asianmukaisesti paikallaan koko kuormauksen tai kuorman purun ajan. Kuljetettavan kuorman ominaisuudet Käyttäjän on varmistuttava kuormien asianmukaisuudesta. Vain turvallisesti ja huolellisesti asetettuja kuormia saa liikuttaa. Jos on vaara, että kuorman osia voi kaatua tai pudota alas, on huolehdittava sopivista turvatoimenpiteistä. Nestemäisten kuormien läikkyminen on aina estettävä. 47

51 4.2 Hätäpysäytys, ajo, ohjaus ja jarrutus Hätäpysäytys Hätäpysäytyksen käyttäminen Z Menettelytapa HUOMIO! Tapaturmavaara Mitkään esineet eivät saa haitata hätäpysäytyskytkimen toimintaa. Älä käytä hätäpysäytyskytkintä (7) käyttöjarruna. Paina hätäpysäytyskytkintä (7). Kaikki sähkökäyttöiset toiminnot on kytketty pois päältä. Trukkia jarrutetaan pysähdyksiin asti. Hätäpysäytystoiminnon vapauttaminen Menettelytapa Vapauta hätäpysäytyskytkin (7) vetämällä sitä. Kaikki sähkökäyttöiset toiminnot on kytketty päälle ja trukki on jälleen käyttövalmis (edellyttäen, että trukki oli käyttövalmis ennen hätäpysäytyskytkimen painamista). Jos trukissa on CanCode ja ISM, se pysyy edelleen sammuksissa Pitokytkin Turvakytkimen on oltava painettuna nostamista, laskemista ja ajamista varten. Jos turvakytkin päästetään ylös ajon aikana, trukki jarrutetaan pysähdyksiin suurimmalla generatorisella jarrutusteholla. Jos turvakytkin päästetään ylös kuormanoton noston tai laskun aikana, toiminto kytkeytyy välittömästi pois päältä Ajaminen Menettelytapa Paina turvakytkintä. Liikuta MULTI-PILOTia haluttuun ajosuuntaan. Jarru vapautuu, ja trukki lähtee liikkeelle valittuun suuntaan. Z Säätele nopeutta Multi-Pilotin ohjausliikkeen suuruudella. Näytössä näkyy ajosuunta (o). 48

52 4.2.4 Ohjaaminen Menettelytapa Kierrä ohjauspyörää vasemmalle tai oikealle. Z Näytössä näkyy pyörän asento (o) Jarruttaminen Trukin jarrutusominaisuudet riippuvat olennaisesti ajoalustan ominaisuuksista. Kuljettajan on otettava ne huomioon ajokäyttäytymisessään. Trukkia voi jarruttaa kolmella tavalla: käyttöjarrulla, vastavirtajarrulla (ajonsäädin) tai generaattorijarrulla (pysäytysjarru) HUOMIO! Jarruta vaaratilanteessa vain käyttöjarrulla. Jarruttaminen käyttöjarrulla Menettelytapa Päästä turvakytkin ylös ajon aikana. Trukkia jarrutetaan suurimmalla mahdollisella jarrutusteholla, ja käyttöjarru kytkeytyy päälle. Jarruttaminen vastavirtajarrulla Menettelytapa Käännä MULTI-PILOTia ajon aikana vastakkaiseen ajosuuntaan. Trukkia jarrutetaan vastavirran avulla, kunnes ajo vastakkaiseen suuntaan alkaa. Jarruttaminen generaattorijarrulla Menettelytapa Vapauta MULTI-PILOT ajon aikana nolla-asentoon. Trukkia jarrutetaan generatorisesti pysäytysjarrun avulla pysähdyksiin asti. Sen jälkeen käyttöjarru kytkeytyy päälle. Z Valmistajan huolto voi säätää jarrutuksen voimakkuutta. 49

53 4.3 Kuormien ottaminen, kuljettaminen ja laskeminen Z VAROITUS! Epäasianmukaisesti kiinnitettyjen ja otettujen kuormien aiheuttama tapaturmavaara Ennen kuorman nostamista kuljettajan on varmistettava, että kuorma on lavattu asianmukaisesti ja että trukin sallittu kantavuus ei ylity. Poista kaikki ihmiset trukin vaara-alueelta. Keskeytä trukilla työskentely välittömästi, jos he eivät poistu vaara-alueelta. Kuljeta vain määräysten mukaisesti kiinnitettyjä ja otettuja kuormia. Jos on vaara, että kuorman osia voi kaatua tai pudota alas, on huolehdittava sopivista turvatoimenpiteistä. Viallisia kuormia ei saa kuljettaa. Älä koskaan ylitä kantavuuskaaviossa ilmoitettuja enimmäiskuormia. Älä koskaan mene nostetun kuormanoton alle tai oleskele sen alla. Kuormanoton päälle meneminen on kielletty. Ihmisten nostaminen on kielletty. Aja haarukat mahdollisimman pitkälle kuorman alle. Kuormien ottaminen Edellytykset Kuorma on asetettu lavoille asianmukaisesti. Kuorman paino on trukin kantavuuden mukainen. Painava kuorma on asetettu tasaisesti haaroille. Turvakytkin on painettuna. Menettelytapa Aja trukki hitaasti kuormalavan eteen. Työnnä haarukat hitaasti lavan sisään, kunnes haarukan selkä on lavaa vasten. Kuorma ei saa ulottua enempää kuin 50 mm haarukan kärkien yli. Paina nostopainiketta, kunnes haluttu nostokorkeus on saavutettu. Kuorma nousee. Kuormien kuljettaminen Edellytykset Kuorma on otettu asianmukaisesti. Moitteettomat alustan ominaisuudet. Menettelytapa Kiihdytä ja jarruta trukkia varovasti. Sopeuta ajonopeus ajoreittien ja kuljetettavan kuorman ominaisuuksiin. Aja trukkia tasaisella nopeudella. Ota muu liikenne huomioon risteyksissä ja läpikuluissa. Aja näkyvyydeltään huonoissa paikoissa vain opastavan henkilön avustuksella. Luiskissa kuorma on kuljetettava aina ylämäkeen päin. Älä koskaan aja luiskassa poikittain äläkä käännä ajoneuvoa. 50

54 Kuormien laskeminen HUOMAUTUS Kuormia ei saa laskea ajo- ja poistumisteille, turvalaitteiden eteen eikä sellaisten käyttölaitteiden eteen, joihin on jatkuvasti taattava esteetön pääsy. Edellytykset Varastointipaikka soveltuu kuorman varastointiin. Turvakytkin on painettuna. Menettelytapa Aja trukki varovasti varastointipaikan eteen. Paina laskupainiketta. Laske kuormankäsittelylaitetta varovasti alas, kunnes kuorma ei enää vastaa haarukoihin. Vedä haarukat varovasti pois lavasta. Kuorma on laskettu. 51

55 5 Häiriötilanteet Z Tämä luku auttaa käyttäjää paikallistamaan ja poistamaan itse yksinkertaiset häiriöt tai virheellisen käytön seuraukset. Virheiden rajaamisessa on meneteltävä taulukossa määrätyssä järjestyksessä. Jos trukkia ei ole voitu saattaa käyttövalmiiksi seuraavien "Toimenpiteiden" suorittamisen jälkeen tai jos häiriö tai vika ko. virhenumerolla näkyy elektroniikassa, ota yhteys valmistajan huoltoon. Vain valmistajan asiantunteva huoltohenkilökunta saa jatkaa häiriön jatkoselvittelyä. Valmistajalla on erityisesti näitä tehtäviä varten koulutettua asiakaspalvelun henkilöstöä. Jotta häiriötilanteeseen voidaan reagoida nopeasti ja sopivalla tavalla, asiakaspalvelu tarvitsee seuraavat tiedot: - Trukin sarjanumero - Näyttölaitteessa näkyvä virhenumero (jos olemassa) - Häiriökuvaus - Trukin sijaintipaikka 5.1 Trukki ei liiku Mahdollinen syy Korjaustoimenpiteet Akkupistoketta ei ole liitetty. Tarkista akkupistoke, kytke se tarvittaessa. Hätäpysäytyskytkintä on painettu. Vapauta hätäpysäytyskytkin. Virtalukko on asennossa O. Kytke virtalukko asentoon I. Akun varaustila on liian alhainen. Tarkista akun varaustila, lataa akku tarvittaessa. Sulake on viallinen. Tarkista sulakkeet. 5.2 Kuorma ei nouse. Mahdollinen syy Trukki ei ole käyttövalmis Hydrauliöljytaso on liian matala Akun purkuvahti on katkaissut Sulake on viallinen Kuorma on liian korkea Korjaustoimenpiteet Tee kaikki Trukki ei liiku -häiriön kohdalla kuvatut toimenpiteet Tarkista hydrauliöljytaso Varaa akku Tarkista sulakkeet Noudata enimmäiskantavuutta, ks. tyyppikilpi 52

56 6 Trukin liikuttaminen ilman omaa käyttökoneistoa VAROITUS! 51 Trukin hallitsematon liike Jos jarrut on tehty tehottomiksi, trukki on pysäköitävä tasaiselle alustalle, koska jarrutustehoa ei enää ole. Älä suorita jarrun ilmausta kaltevilla pinnoilla. Poista ilma jarruista määräpaikassa. Älä pysäköi trukkia jarrujen ollessa ilmastettuja. 52 Jarrun ilmaaminen Tarvittavat työkalut ja materiaalit Kaksi M5x45 -ruuvia Ruuviavain 53 Menettelytapa Kytke virta pois päältä virtalukosta, CanCodesta tai ISM-moduulista. Kytke hätäpysäytyskytkin pois toiminnasta. Irrota akkupistoke. Estä trukin liikkeelle lähteminen. Poista ruuvit (52) kannesta (51) ja irrota kansi. Ruuvaa kaksi M5x45-ruuvia (53) kiinni vasteeseen asti ja vedä kiinnityslaatta ylös. Jarru on nyt ilmattu, ja trukkia voi liikuttaa. Jarrutusvalmiuden palauttaminen Menettelytapa Kierrä kaksi M5x45 -ruuvia (53) jälleen auki. Aseta kansi (52) takaisin paikalleen. Jarrutusvalmius on palautettu. 53

57 7 Lisävaruste 7.1 Näyttö- ja hallintayksikkö Koht Nimike a 54 STOP 55 Seisontajarru on päällä 56 VAROITUS 57 Nykyisen ohjauskulman näyttö (vetopyörän suuntaan) 58 Ohjaustila, mahdollisen ajosuunnan näyttö 59 Kellonaika (tunnit:minuutit) 49 Akun varaustila 60 Varaustilamittari 61 Nykyisen profiilin asetettu ajonopeus (enintään 5 palkkia) 62 Hidasajo käytössä (alennettu ajonopeus) 63 Profiilin numero (ajoprofiili 1, 2 tai 3) 64 Turvakytkin ei ole painettuna 65 Viestinäyttö 66 Huoltotila käytössä (symboli palaa), huoltoväli umpeutunut (symboli vilkkuu) 67 Ylilämpötila 68 Hidasajopainike, symboli palaa sen ollessa päällä Seisontajarrupainike (ei toimintoa) 70 Vaihtopainike, kellonajan asetus 71 Profiilipainike, ajoprofiilin valinta 54
