1 Stereoviritinvahvistin TX-8030 Sisältö Johdanto... 2 Käyttöohje Kytkeminen... 9 Käyttö Kiitämme sinua Onkyo-viritinvahvistimen hankinnasta. Lue kaikki ohjeet ennen laitteiden kytkemistä. Käyttöohjeiden avulla saat täyden hyödyn uuden viritinvahvistimesi monipuolisista ominaisuuksia ja pääset nauttimaan ensiluokkaisesta äänentoistosta. Säilytä ohjeet kätevässä paikassa mahdollista tulevaa tarvetta varten. Lisäohjeita..Ongelmatilanteen.ratkaisu Tekniset.tiedot FI 1 FI

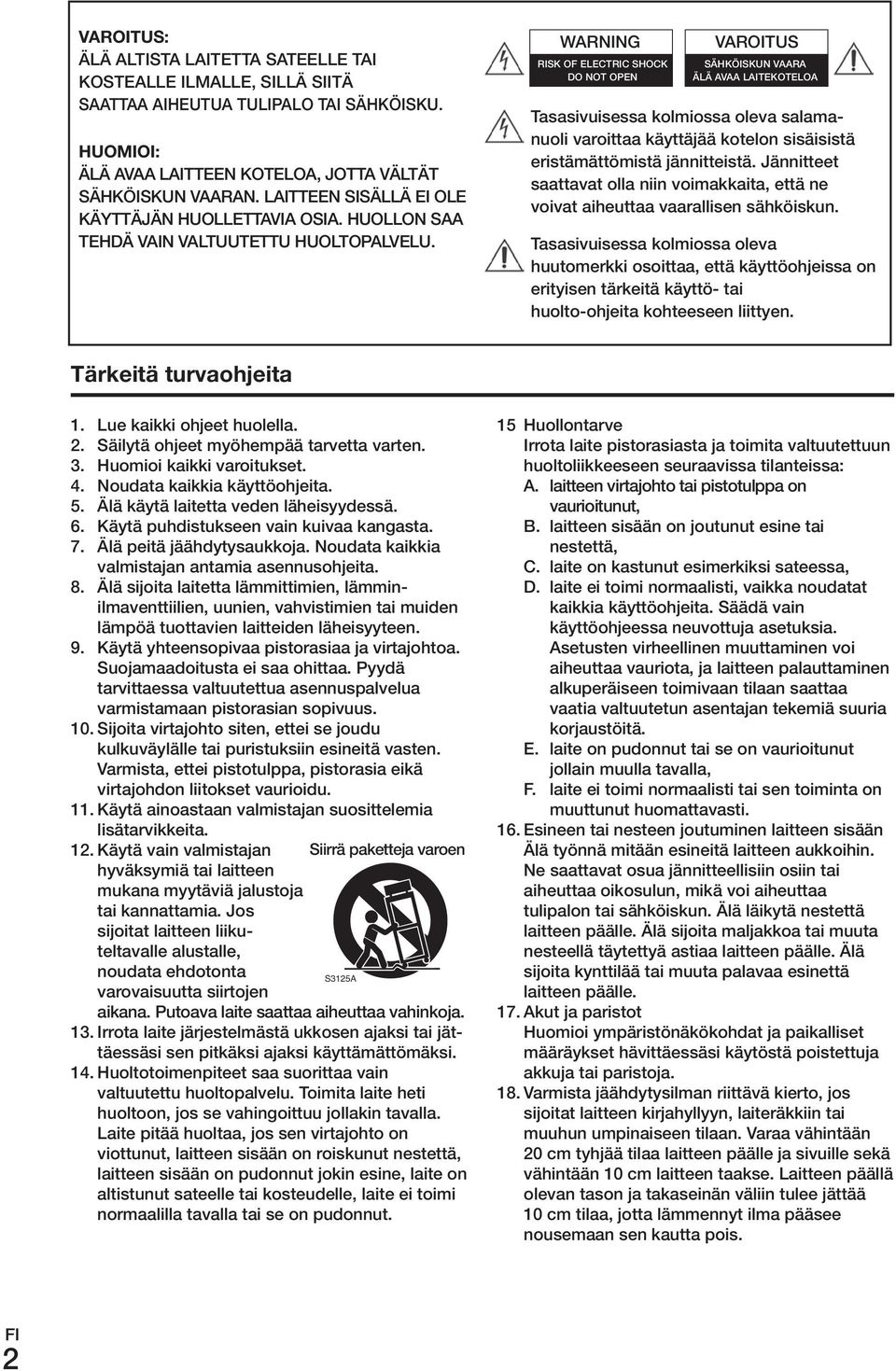

2 VarOiTus: ÄLÄ ALTISTA LAITETTA SATEELLE TAI KoSTEALLE ILmALLE, SILLÄ SIITÄ SAATTAA AIHEuTuA TuLIPALo TAI SÄHKöISKu. HuOmiOi: ÄLÄ AVAA LAITTEEN KoTELoA, JoTTA VÄLTÄT SÄHKöISKuN VAArAN. LAITTEEN SISÄLLÄ EI ole KÄyTTÄJÄN HuoLLETTAVIA osia. HuoLLoN SAA TEHDÄ VAIN VALTuuTETTu HuoLToPALVELu. WArNING risk of ELECTrIC SHoCK Do NoT open VAroITuS SÄHKöISKuN VAArA ÄLÄ AVAA LAITEKoTELoA Tasasivuisessa kolmiossa oleva salamanuoli varoittaa käyttäjää kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne voivat aiheuttaa vaarallisen sähköiskun. Tasasivuisessa kolmiossa oleva huutomerkki osoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. Tärkeitä.turvaohjeita 1. Lue kaikki ohjeet huolella. 2. Säilytä ohjeet myöhempää tarvetta varten. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia käyttöohjeita. 5. Älä käytä laitetta veden läheisyydessä. 6. Käytä puhdistukseen vain kuivaa kangasta. 7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita. 8. Älä sijoita laitetta lämmittimien, lämminilmaventtiilien, uunien, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen. 9. Käytä yhteensopivaa pistorasiaa ja virtajohtoa. Suojamaadoitusta ei saa ohittaa. Pyydä tarvittaessa valtuutettua asennuspalvelua varmistamaan pistorasian sopivuus. 10. Sijoita virtajohto siten, ettei se joudu kulkuväylälle tai puristuksiin esineitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu. 11. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä jalustoja tai kannattamia. Jos sijoitat laitteen liikuteltavalle alustalle, noudata ehdotonta varovaisuutta siirtojen Siirrä PORTABLE paketteja CART WARNING varoen S3125A aikana. Putoava laite saattaa aiheuttaa vahinkoja. 13. Irrota laite järjestelmästä ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi. 14. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut. 15 Huollontarve Irrota laite pistorasiasta ja toimita valtuutettuun huoltoliikkeeseen seuraavissa tilanteissa: A. laitteen virtajohto tai pistotulppa on vaurioitunut, B. laitteen sisään on joutunut esine tai nestettä, C. laite on kastunut esimerkiksi sateessa, D. laite ei toimi normaalisti, vaikka noudatat kaikkia käyttöohjeita. Säädä vain käyttöohjeessa neuvottuja asetuksia. Asetusten virheellinen muuttaminen voi aiheuttaa vauriota, ja laitteen palauttaminen alkuperäiseen toimivaan tilaan saattaa vaatia valtuutetun asentajan tekemiä suuria korjaustöitä. E. laite on pudonnut tai se on vaurioitunut jollain muulla tavalla, F. laite ei toimi normaalisti tai sen toiminta on muuttunut huomattavasti. 16. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle. 17. Akut ja paristot Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettuja akkuja tai paristoja. 18. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois. 2 FI

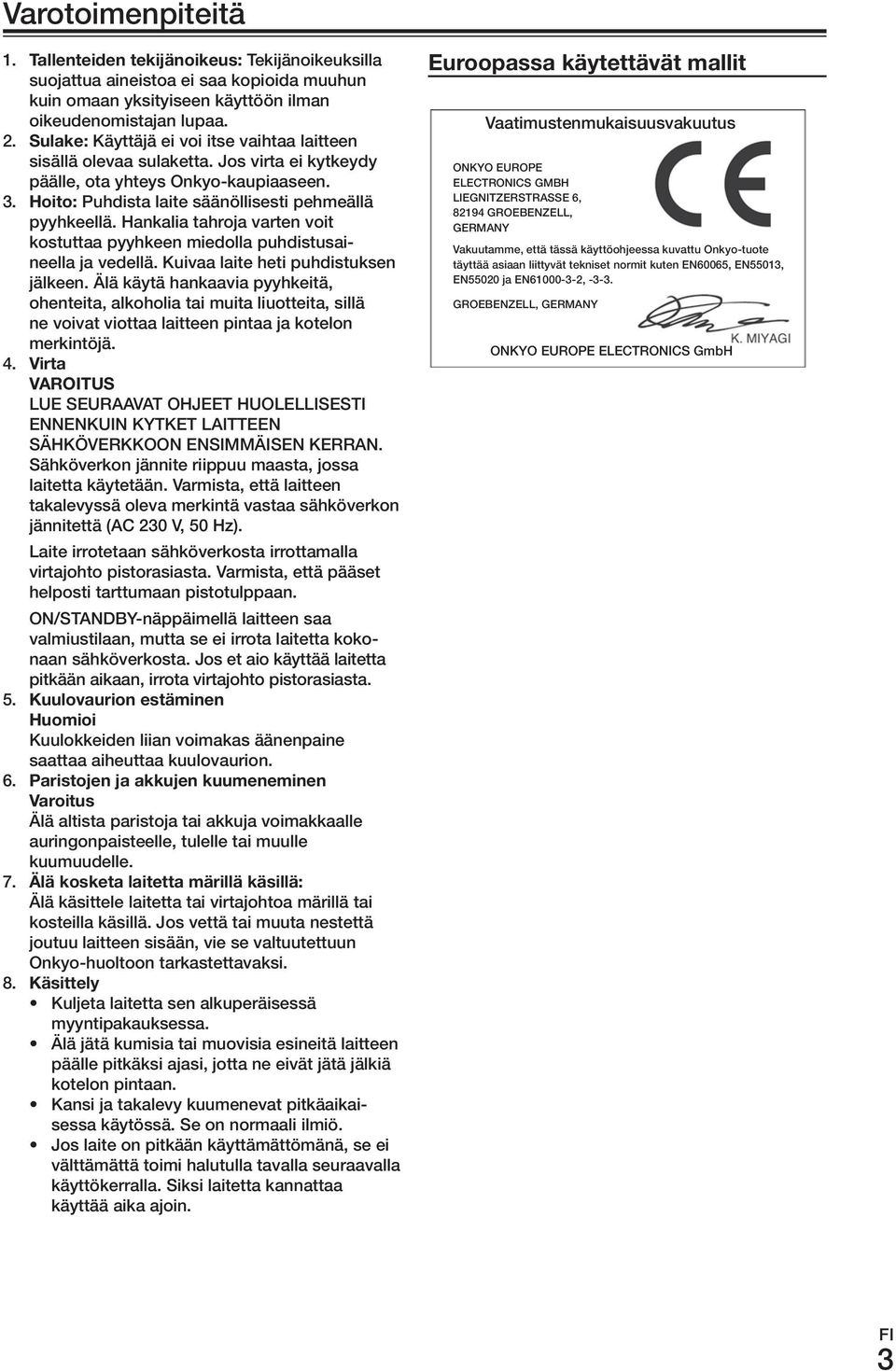

3 Varotoimenpiteitä 1. Tallenteiden.tekijänoikeus: Tekijänoikeuksilla suojattua aineistoa ei saa kopioida muuhun kuin omaan yksityiseen käyttöön ilman oikeudenomistajan lupaa. 2. sulake: Käyttäjä ei voi itse vaihtaa laitteen sisällä olevaa sulaketta. Jos virta ei kytkeydy päälle, ota yhteys onkyo-kaupiaaseen. 3. Hoito: Puhdista laite säänöllisesti pehmeällä pyyhkeellä. Hankalia tahroja varten voit kostuttaa pyyhkeen miedolla puhdistusaineella ja vedellä. Kuivaa laite heti puhdistuksen jälkeen. Älä käytä hankaavia pyyhkeitä, ohenteita, alkoholia tai muita liuotteita, sillä ne voivat viottaa laitteen pintaa ja kotelon merkintöjä. 4. Virta. VarOiTus LuE SEurAAVAT ohjeet HuoLELLISESTI ENNENKuIN KyTKET LAITTEEN SÄHKöVErKKooN ENSImmÄISEN KErrAN. Sähköverkon jännite riippuu maasta, jossa laitetta käytetään. Varmista, että laitteen takalevyssä oleva merkintä vastaa sähköverkon jännitettä (AC 230 V, 50 Hz). Laite irrotetaan sähköverkosta irrottamalla virtajohto pistorasiasta. Varmista, että pääset helposti tarttumaan pistotulppaan. on/standby-näppäimellä laitteen saa valmiustilaan, mutta se ei irrota laitetta kokonaan sähköverkosta. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. 5. Kuulovaurion.estäminen Huomioi Kuulokkeiden liian voimakas äänenpaine saattaa aiheuttaa kuulovaurion. 6. Paristojen.ja.akkujen.kuumeneminen Varoitus Älä altista paristoja tai akkuja voimakkaalle auringonpaisteelle, tulelle tai muulle kuumuudelle. 7. Älä.kosketa.laitetta.märillä.käsillä: Älä käsittele laitetta tai virtajohtoa märillä tai kosteilla käsillä. Jos vettä tai muuta nestettä joutuu laitteen sisään, vie se valtuutettuun onkyo-huoltoon tarkastettavaksi. 8. Käsittely Kuljeta laitetta sen alkuperäisessä myyntipakauksessa. Älä jätä kumisia tai muovisia esineitä laitteen päälle pitkäksi ajasi, jotta ne eivät jätä jälkiä kotelon pintaan. Kansi ja takalevy kuumenevat pitkäaikaisessa käytössä. Se on normaali ilmiö. Jos laite on pitkään käyttämättömänä, se ei välttämättä toimi halutulla tavalla seuraavalla käyttökerralla. Siksi laitetta kannattaa käyttää aika ajoin. Euroopassa.käytettävät.mallit Vaatimustenmukaisuusvakuutus onkyo EuroPE ELECTroNICS GmBH LIEGNITzErSTrASSE 6, GroEBENzELL, GErmANy Vakuutamme, että tässä käyttöohjeessa kuvattu onkyo-tuote täyttää asiaan liittyvät tekniset normit kuten EN60065, EN55013, EN55020 ja EN , GroEBENzELL, GErmANy onkyo EuroPE ELECTroNICS GmbH 3 FI

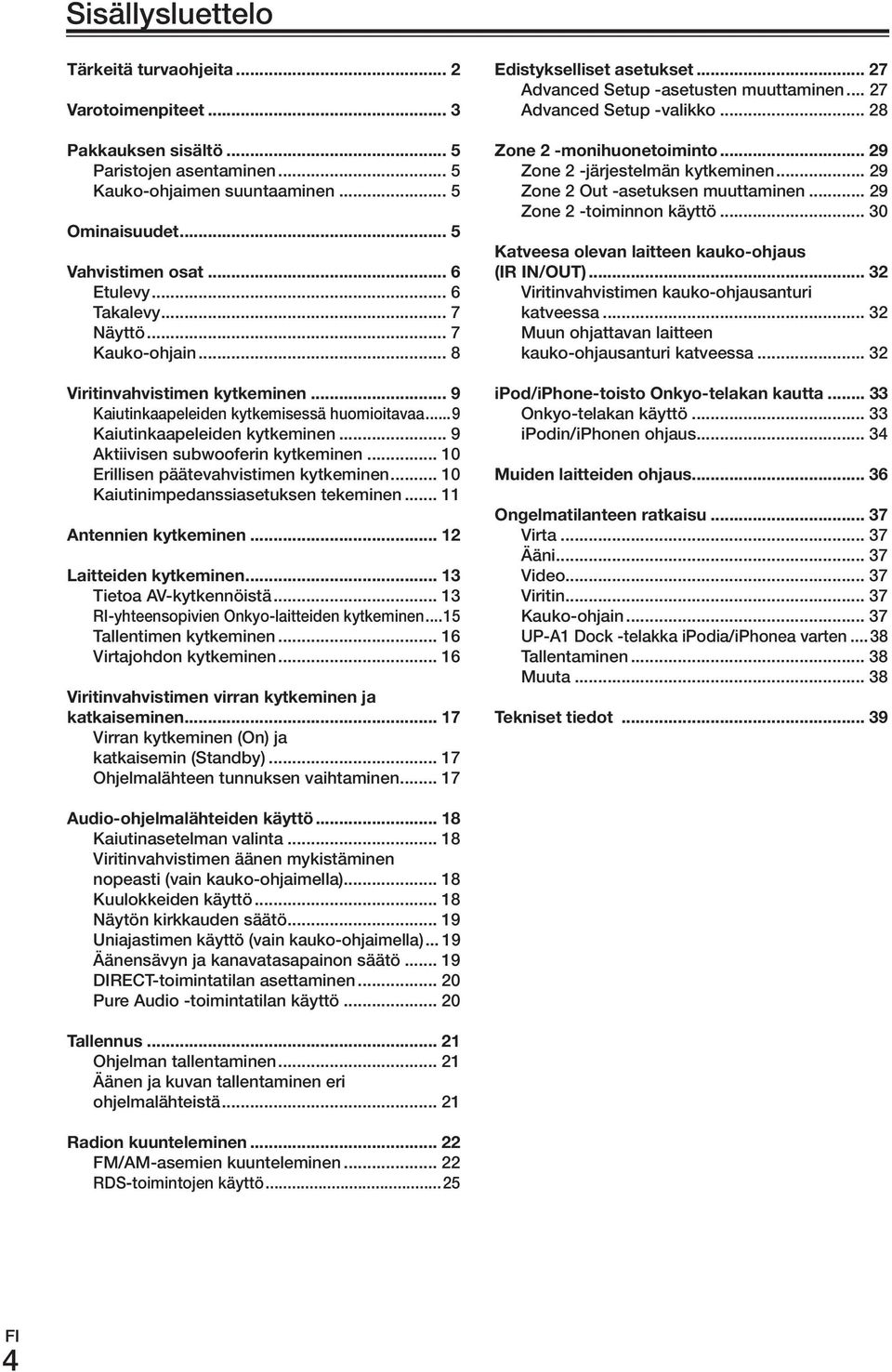

4 Sisällysluettelo Tärkeitä.turvaohjeita... 2 Varotoimenpiteet... 3 Pakkauksen.sisältö... 5 Paristojen asentaminen... 5 Kauko-ohjaimen suuntaaminen... 5 Ominaisuudet... 5 Vahvistimen.osat... 6 Etulevy... 6 Takalevy... 7 Näyttö... 7 Kauko-ohjain... 8 Viritinvahvistimen.kytkeminen... 9 Kaiutinkaapeleiden kytkemisessä huomioitavaa...9 Kaiutinkaapeleiden kytkeminen... 9 Aktiivisen subwooferin kytkeminen Erillisen päätevahvistimen kytkeminen Kaiutinimpedanssiasetuksen tekeminen antennien.kytkeminen Laitteiden.kytkeminen Tietoa AV-kytkennöistä ri-yhteensopivien onkyo-laitteiden kytkeminen...15 Tallentimen kytkeminen Virtajohdon kytkeminen Viritinvahvistimen.virran.kytkeminen.ja. katkaiseminen Virran kytkeminen (on) ja katkaisemin (Standby) ohjelmalähteen tunnuksen vaihtaminen Edistykselliset.asetukset Advanced Setup -asetusten muuttaminen Advanced Setup -valikko Zone.2.-monihuonetoiminto zone 2 -järjestelmän kytkeminen zone 2 out -asetuksen muuttaminen zone 2 -toiminnon käyttö Katveesa.olevan.laitteen.kauko-ohjaus. (ir.in/out) Viritinvahvistimen kauko-ohjausanturi katveessa muun ohjattavan laitteen kauko-ohjausanturi katveessa ipod/iphone-toisto.onkyo-telakan.kautta onkyo-telakan käyttö ipodin/iphonen ohjaus muiden.laitteiden.ohjaus Ongelmatilanteen.ratkaisu Virta Ääni Video Viritin Kauko-ohjain up-a1 Dock -telakka ipodia/iphonea varten Tallentaminen muuta Tekniset.tiedot audio-ohjelmalähteiden.käyttö Kaiutinasetelman valinta Viritinvahvistimen äänen mykistäminen nopeasti (vain kauko-ohjaimella) Kuulokkeiden käyttö Näytön kirkkauden säätö uniajastimen käyttö (vain kauko-ohjaimella) Äänensävyn ja kanavatasapainon säätö DIrECT-toimintatilan asettaminen Pure Audio -toimintatilan käyttö Tallennus ohjelman tallentaminen Äänen ja kuvan tallentaminen eri ohjelmalähteistä radion.kuunteleminen Fm/Am-asemien kuunteleminen rds-toimintojen käyttö FI

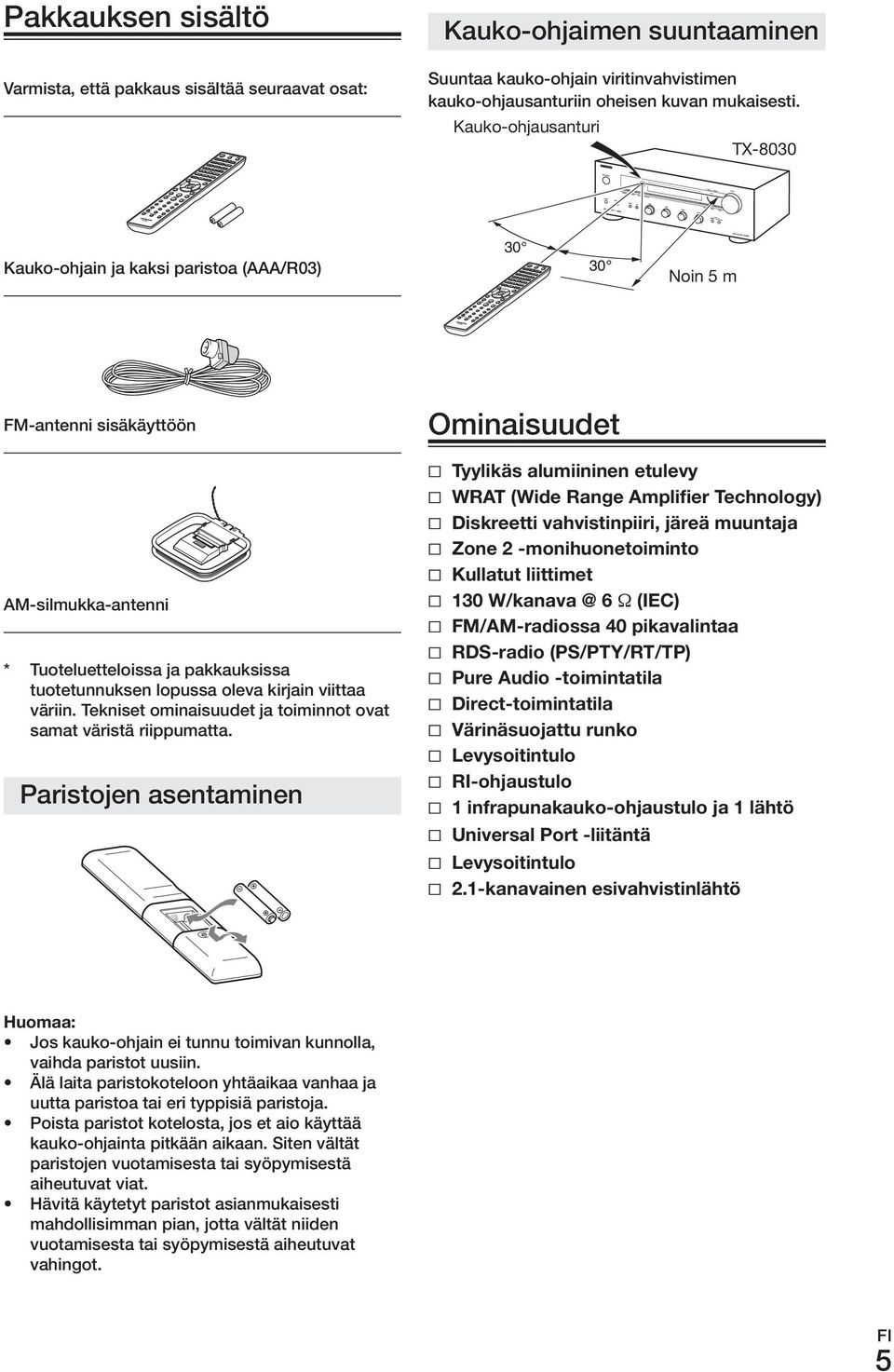

5 Pakkauksen sisältö Varmista, että pakkaus sisältää seuraavat osat: Kauko-ohjaimen suuntaaminen Suuntaa kauko-ohjain viritinvahvistimen kauko-ohjausanturiin oheisen kuvan mukaisesti. Kauko-ohjausanturi TX-8030 Kauko-ohjain ja kaksi paristoa (AAA/r03) Noin 5 m Fm-antenni sisäkäyttöön Am-silmukka-antenni * Tuoteluetteloissa ja pakkauksissa tuotetunnuksen lopussa oleva kirjain viittaa väriin. Tekniset ominaisuudet ja toiminnot ovat samat väristä riippumatta. Paristojen asentaminen ominaisuudet Tyylikäs.alumiininen.etulevy WraT.(Wide.range.amplifier.Technology) Diskreetti.vahvistinpiiri,.järeä.muuntaja Zone.2.-monihuonetoiminto Kullatut.liittimet 130.W/kanava.@.6.Ω.(iEC) Fm/am-radiossa.40.pikavalintaa rds-radio.(ps/pty/rt/tp) Pure.audio.-toimintatila Direct-toimintatila Värinäsuojattu.runko Levysoitintulo ri-ohjaustulo 1.infrapunakauko-ohjaustulo.ja.1.lähtö universal.port.-liitäntä.... Levysoitintulo 2.1-kanavainen.esivahvistinlähtö Jos kauko-ohjain ei tunnu toimivan kunnolla, vaihda paristot uusiin. Älä laita paristokoteloon yhtäaikaa vanhaa ja uutta paristoa tai eri typpisiä paristoja. Poista paristot kotelosta, jos et aio käyttää kauko-ohjainta pitkään aikaan. Siten vältät paristojen vuotamisesta tai syöpymisestä aiheutuvat viat. Hävitä käytetyt paristot asianmukaisesti mahdollisimman pian, jotta vältät niiden vuotamisesta tai syöpymisestä aiheutuvat vahingot. 5 FI

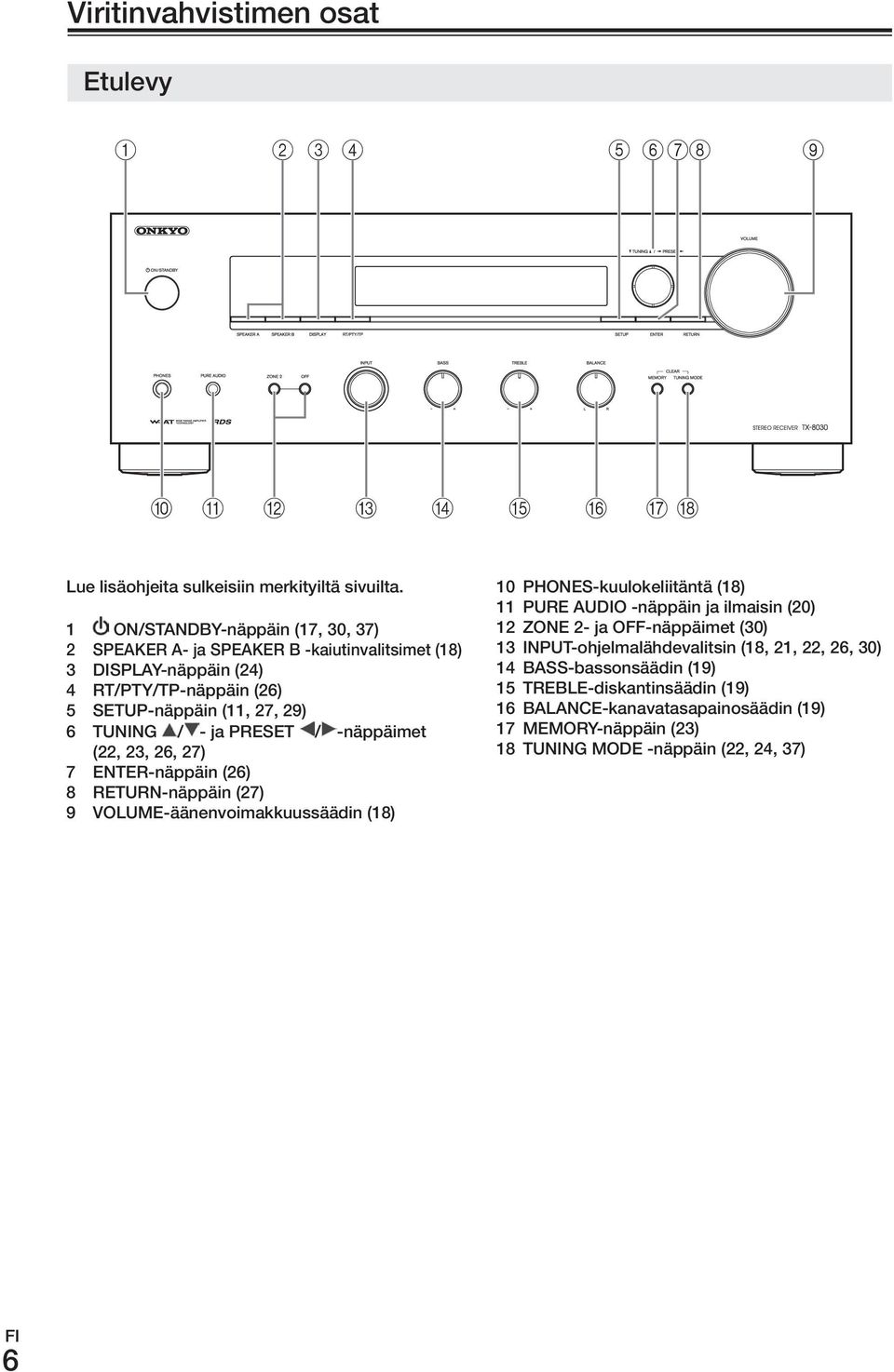

6 Viritinvahvistimen osat Etulevy a j k l m n o p q r Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 on/standby-näppäin (17, 30, 37) 2 SPEAKEr A- ja SPEAKEr B -kaiutinvalitsimet (18) 3 DISPLAy-näppäin (24) 4 rt/pty/tp-näppäin (26) 5 SETuP-näppäin (11, 27, 29) 6 TuNING / - ja PrESET / -näppäimet (22, 23, 26, 27) 7 ENTEr-näppäin (26) 8 return-näppäin (27) 9 VoLumE-äänenvoimakkuussäädin (18) 10 PHoNES-kuulokeliitäntä (18) 11 PurE AuDIo -näppäin ja ilmaisin (20) 12 zone 2- ja off-näppäimet (30) 13 INPuT-ohjelmalähdevalitsin (18, 21, 22, 26, 30) 14 BASS-bassonsäädin (19) 15 TrEBLE-diskantinsäädin (19) 16 BALANCE-kanavatasapainosäädin (19) 17 memory-näppäin (23) 18 TuNING mode -näppäin (22, 24, 37) 6 FI

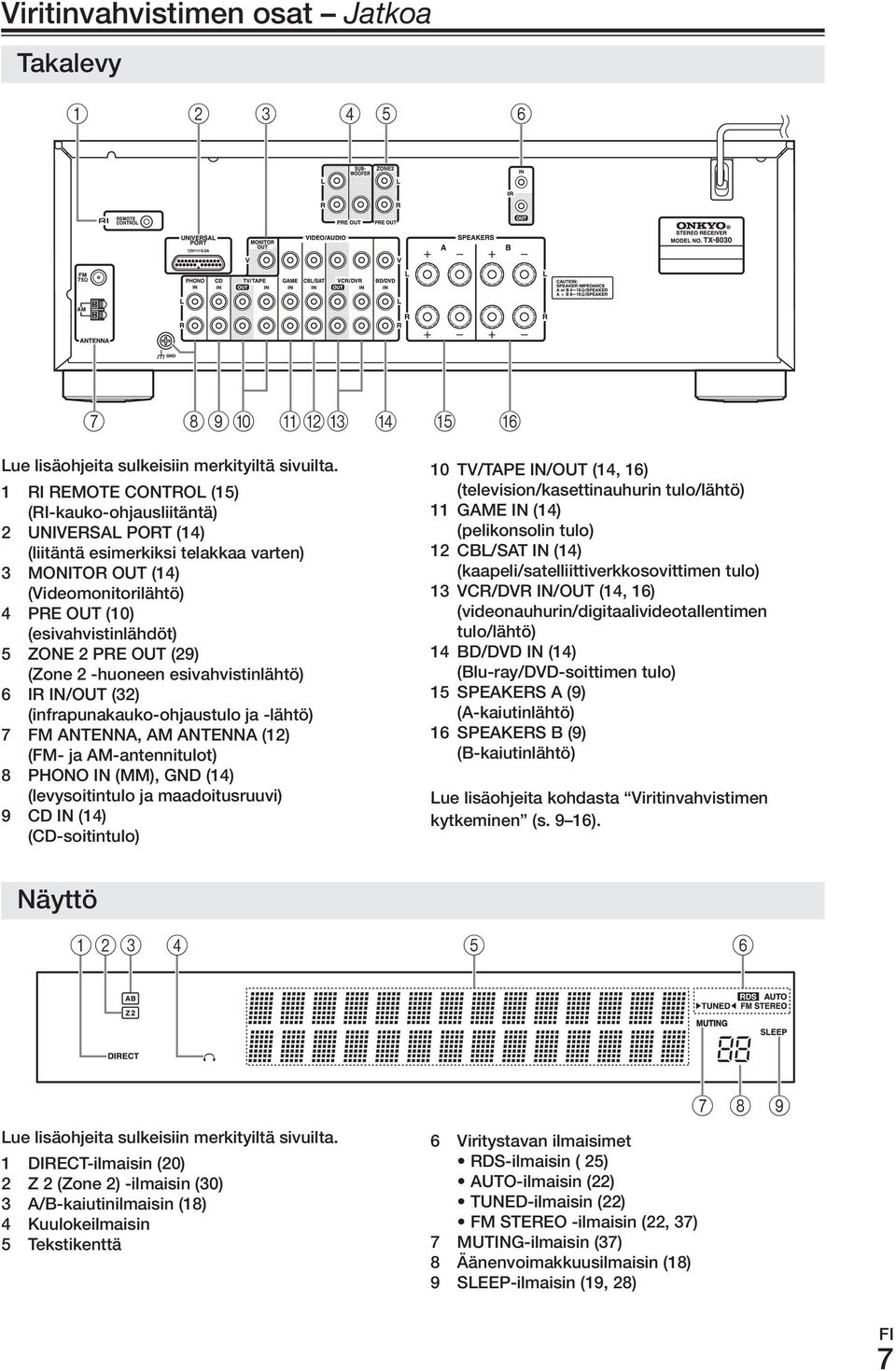

7 Viritinvahvistimen osat Jatkoa Takalevy a b c d e f g hij klm n o p Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 ri remote CoNTroL (15) (ri-kauko-ohjausliitäntä) 2 universal PorT (14) (liitäntä esimerkiksi telakkaa varten) 3 monitor out (14) (Videomonitorilähtö) 4 PrE out (10) (esivahvistinlähdöt) 5 zone 2 PrE out (29) (zone 2 -huoneen esivahvistinlähtö) 6 Ir IN/ouT (32) (infrapunakauko-ohjaustulo ja -lähtö) 7 Fm ANTENNA, Am ANTENNA (12) (Fm- ja Am-antennitulot) 8 PHoNo IN (mm), GND (14) (levysoitintulo ja maadoitusruuvi) 9 CD IN (14) (CD-soitintulo) 10 TV/TAPE IN/ouT (14, 16) (television/kasettinauhurin tulo/lähtö) 11 GAmE IN (14) (pelikonsolin tulo) 12 CBL/SAT IN (14) (kaapeli/satelliittiverkkosovittimen tulo) 13 VCr/DVr IN/ouT (14, 16) (videonauhurin/digitaalivideotallentimen tulo/lähtö) 14 BD/DVD IN (14) (Blu-ray/DVD-soittimen tulo) 15 SPEAKErS A (9) (A-kaiutinlähtö) 16 SPEAKErS B (9) (B-kaiutinlähtö) Lue lisäohjeita kohdasta Viritinvahvistimen kytkeminen (s. 9 16). Näyttö abc d e 6 Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 DIrECT-ilmaisin (20) 2 z 2 (zone 2) -ilmaisin (30) 3 A/B-kaiutinilmaisin (18) 4 Kuulokeilmaisin 5 Tekstikenttä 6 Viritystavan ilmaisimet rds-ilmaisin ( 25) AuTo-ilmaisin (22) TuNED-ilmaisin (22) Fm STErEo -ilmaisin (22, 37) 7 muting-ilmaisin (37) 8 Äänenvoimakkuusilmaisin (18) 9 SLEEP-ilmaisin (19, 28) FI

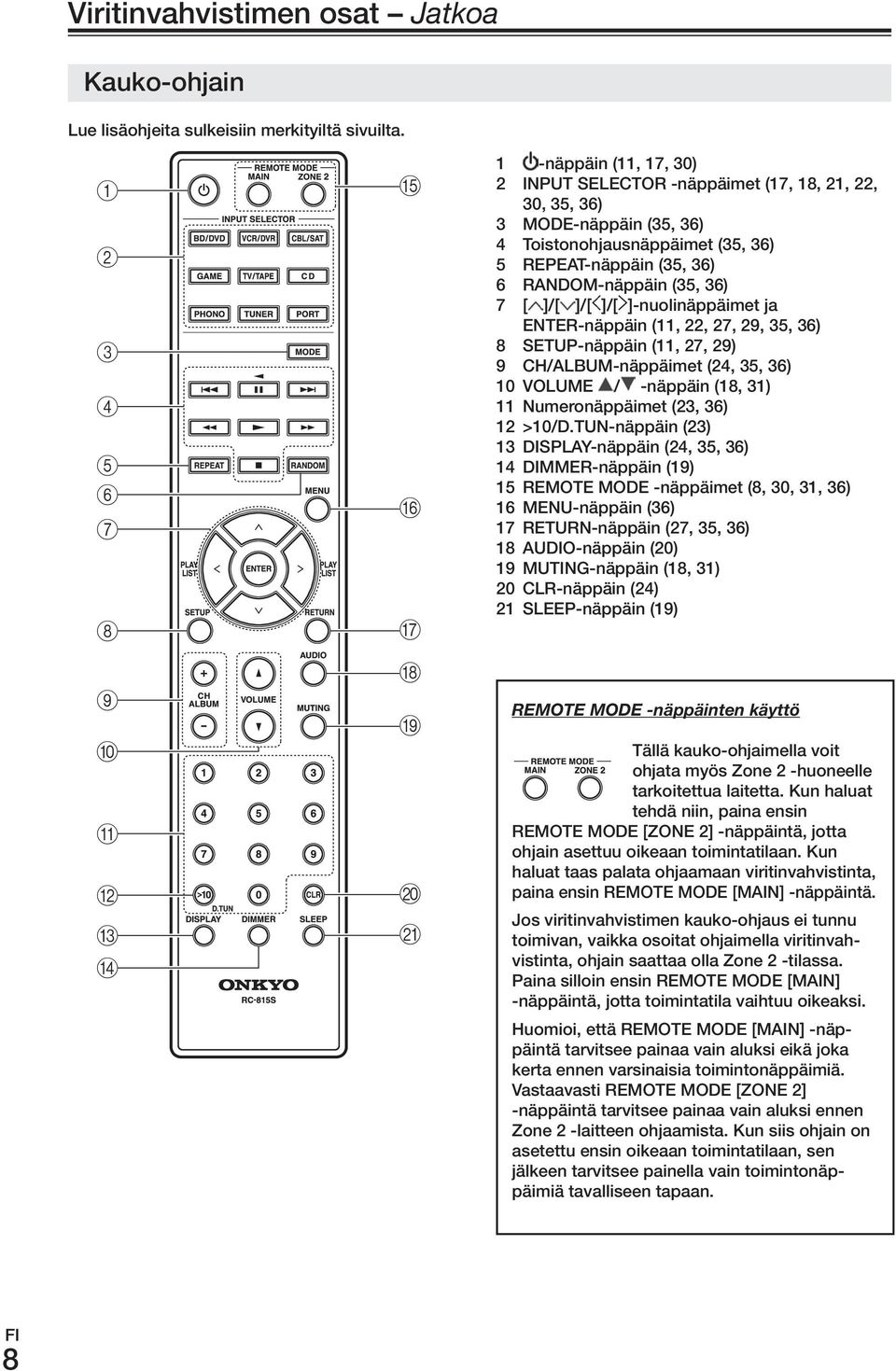

8 Viritinvahvistimen osat Jatkoa Kauko-ohjain Lue lisäohjeita sulkeisiin merkityiltä sivuilta. a b c d e f g h i j k l m n o p q r s t u 1 -näppäin (11, 17, 30) 2 INPuT SELECTor -näppäimet (17, 18, 21, 22, 30, 35, 36) 3 mode-näppäin (35, 36) 4 Toistonohjausnäppäimet (35, 36) 5 repeat-näppäin (35, 36) 6 random-näppäin (35, 36) 7 [ ]/[ ]/[ ]/[ ]-nuolinäppäimet ja ENTEr-näppäin (11, 22, 27, 29, 35, 36) 8 SETuP-näppäin (11, 27, 29) 9 CH/ALBum-näppäimet (24, 35, 36) 10 VoLumE / -näppäin (18, 31) 11 Numeronäppäimet (23, 36) 12 >10/D.TuN-näppäin (23) 13 DISPLAy-näppäin (24, 35, 36) 14 DImmEr-näppäin (19) 15 remote mode -näppäimet (8, 30, 31, 36) 16 menu-näppäin (36) 17 return-näppäin (27, 35, 36) 18 AuDIo-näppäin (20) 19 muting-näppäin (18, 31) 20 CLr-näppäin (24) 21 SLEEP-näppäin (19) REMOTE MODE -näppäinten käyttö Tällä kauko-ohjaimella voit ohjata myös zone 2 -huoneelle tarkoitettua laitetta. Kun haluat tehdä niin, paina ensin remote mode [zone 2] -näppäintä, jotta ohjain asettuu oikeaan toimintatilaan. Kun haluat taas palata ohjaamaan viritinvahvistinta, paina ensin remote mode [main] -näppäintä. Jos viritinvahvistimen kauko-ohjaus ei tunnu toimivan, vaikka osoitat ohjaimella viritinvahvistinta, ohjain saattaa olla zone 2 -tilassa. Paina silloin ensin remote mode [main] -näppäintä, jotta toimintatila vaihtuu oikeaksi. Huomioi, että remote mode [main] -näppäintä tarvitsee painaa vain aluksi eikä joka kerta ennen varsinaisia toimintonäppäimiä. Vastaavasti remote mode [zone 2] -näppäintä tarvitsee painaa vain aluksi ennen zone 2 -laitteen ohjaamista. Kun siis ohjain on asetettu ensin oikeaan toimintatilaan, sen jälkeen tarvitsee painella vain toimintonäppäimiä tavalliseen tapaan. 8 FI

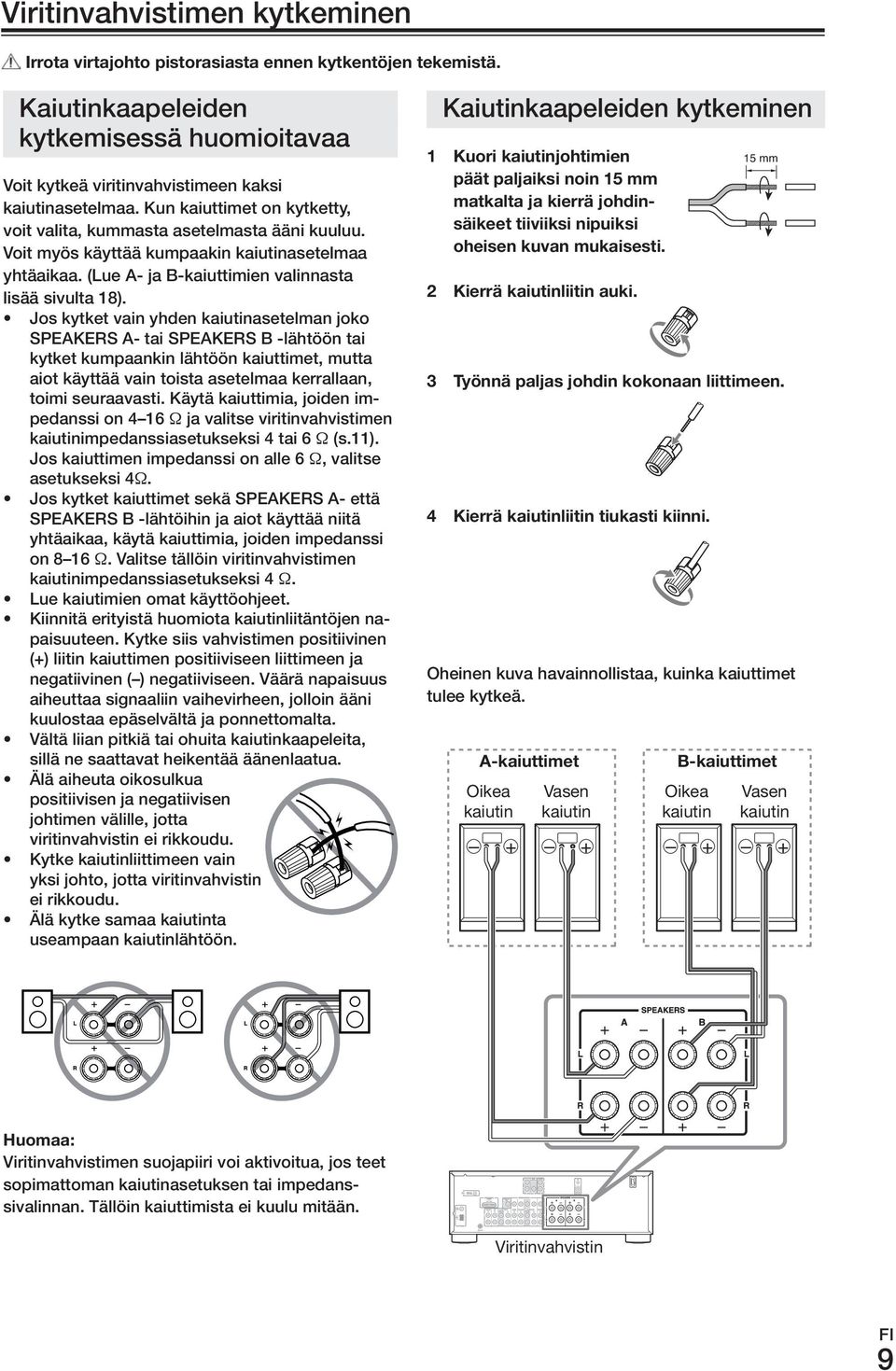

9 Viritinvahvistimen kytkeminen.irrota.virtajohto.pistorasiasta.ennen.kytkentöjen.tekemistä. Kaiutinkaapeleiden kytkemisessä huomioitavaa Voit kytkeä viritinvahvistimeen kaksi kaiutinasetelmaa. Kun kaiuttimet on kytketty, voit valita, kummasta asetelmasta ääni kuuluu. Voit myös käyttää kumpaakin kaiutinasetelmaa yhtäaikaa. (Lue A- ja B-kaiuttimien valinnasta lisää sivulta 18). Jos kytket vain yhden kaiutinasetelman joko SPEAKErS A- tai SPEAKErS B -lähtöön tai kytket kumpaankin lähtöön kaiuttimet, mutta aiot käyttää vain toista asetelmaa kerrallaan, toimi seuraavasti. Käytä kaiuttimia, joiden impedanssi on 4 16 Ω ja valitse viritinvahvistimen kaiutinimpedanssiasetukseksi 4 tai 6 Ω (s.11). Jos kaiuttimen impedanssi on alle 6 Ω, valitse asetukseksi 4Ω. Jos kytket kaiuttimet sekä SPEAKErS A- että SPEAKErS B -lähtöihin ja aiot käyttää niitä yhtäaikaa, käytä kaiuttimia, joiden impedanssi on 8 16 Ω. Valitse tällöin viritinvahvistimen kaiutinimpedanssiasetukseksi 4 Ω. Lue kaiutimien omat käyttöohjeet. Kiinnitä erityistä huomiota kaiutinliitäntöjen napaisuuteen. Kytke siis vahvistimen positiivinen (+) liitin kaiuttimen positiiviseen liittimeen ja negatiivinen ( ) negatiiviseen. Väärä napaisuus aiheuttaa signaaliin vaihevirheen, jolloin ääni kuulostaa epäselvältä ja ponnettomalta. Vältä liian pitkiä tai ohuita kaiutinkaapeleita, sillä ne saattavat heikentää äänenlaatua. Älä aiheuta oikosulkua positiivisen ja negatiivisen johtimen välille, jotta viritinvahvistin ei rikkoudu. Kytke kaiutinliittimeen vain yksi johto, jotta viritinvahvistin ei rikkoudu. Älä kytke samaa kaiutinta useampaan kaiutinlähtöön. Kaiutinkaapeleiden kytkeminen 1. Kuori.kaiutinjohtimien. päät.paljaiksi.noin.15.mm. matkalta.ja.kierrä.johdinsäikeet.tiiviiksi.nipuiksi. oheisen.kuvan.mukaisesti. 2. Kierrä.kaiutinliitin.auki. 3. Työnnä.paljas.johdin.kokonaan.liittimeen. 4. Kierrä.kaiutinliitin.tiukasti.kiinni. 15 mm oheinen kuva havainnollistaa, kuinka kaiuttimet tulee kytkeä. a-kaiuttimet Oikea kaiutin Vasen kaiutin B-kaiuttimet Oikea kaiutin Vasen kaiutin Viritinvahvistimen suojapiiri voi aktivoitua, jos teet sopimattoman kaiutinasetuksen tai impedanssivalinnan. Tällöin kaiuttimista ei kuulu mitään. Viritinvahvistin 9 FI

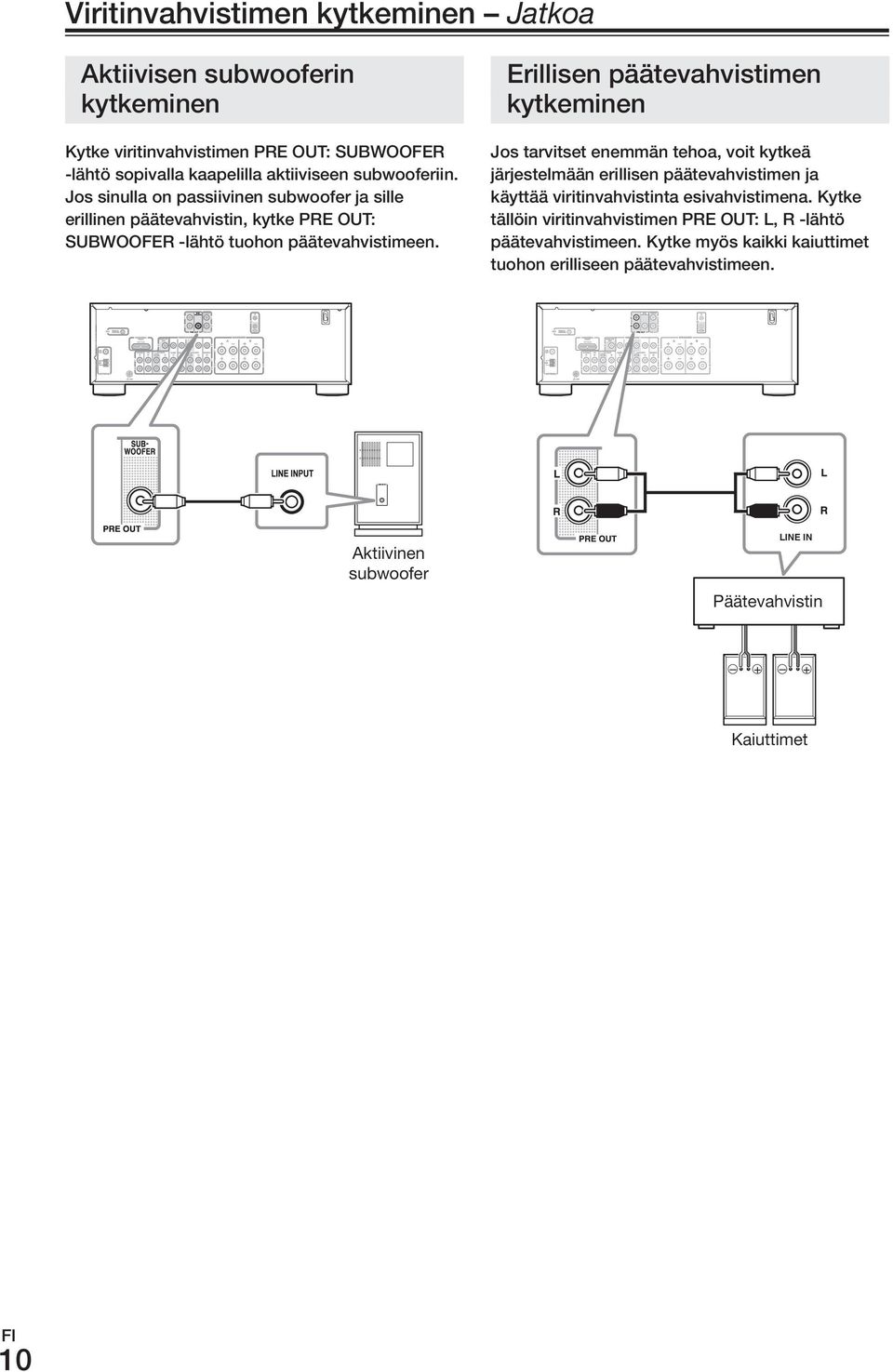

10 Viritinvahvistimen kytkeminen Jatkoa Aktiivisen subwooferin kytkeminen Kytke viritinvahvistimen PrE out: SuBWooFEr -lähtö sopivalla kaapelilla aktiiviseen subwooferiin. Jos sinulla on passiivinen subwoofer ja sille erillinen päätevahvistin, kytke PrE out: SuBWooFEr -lähtö tuohon päätevahvistimeen. Erillisen päätevahvistimen kytkeminen Jos tarvitset enemmän tehoa, voit kytkeä järjestelmään erillisen päätevahvistimen ja käyttää viritinvahvistinta esivahvistimena. Kytke tällöin viritinvahvistimen PrE out: L, r -lähtö päätevahvistimeen. Kytke myös kaikki kaiuttimet tuohon erilliseen päätevahvistimeen. Aktiivinen subwoofer LINE IN Päätevahvistin + + Kaiuttimet 10 FI

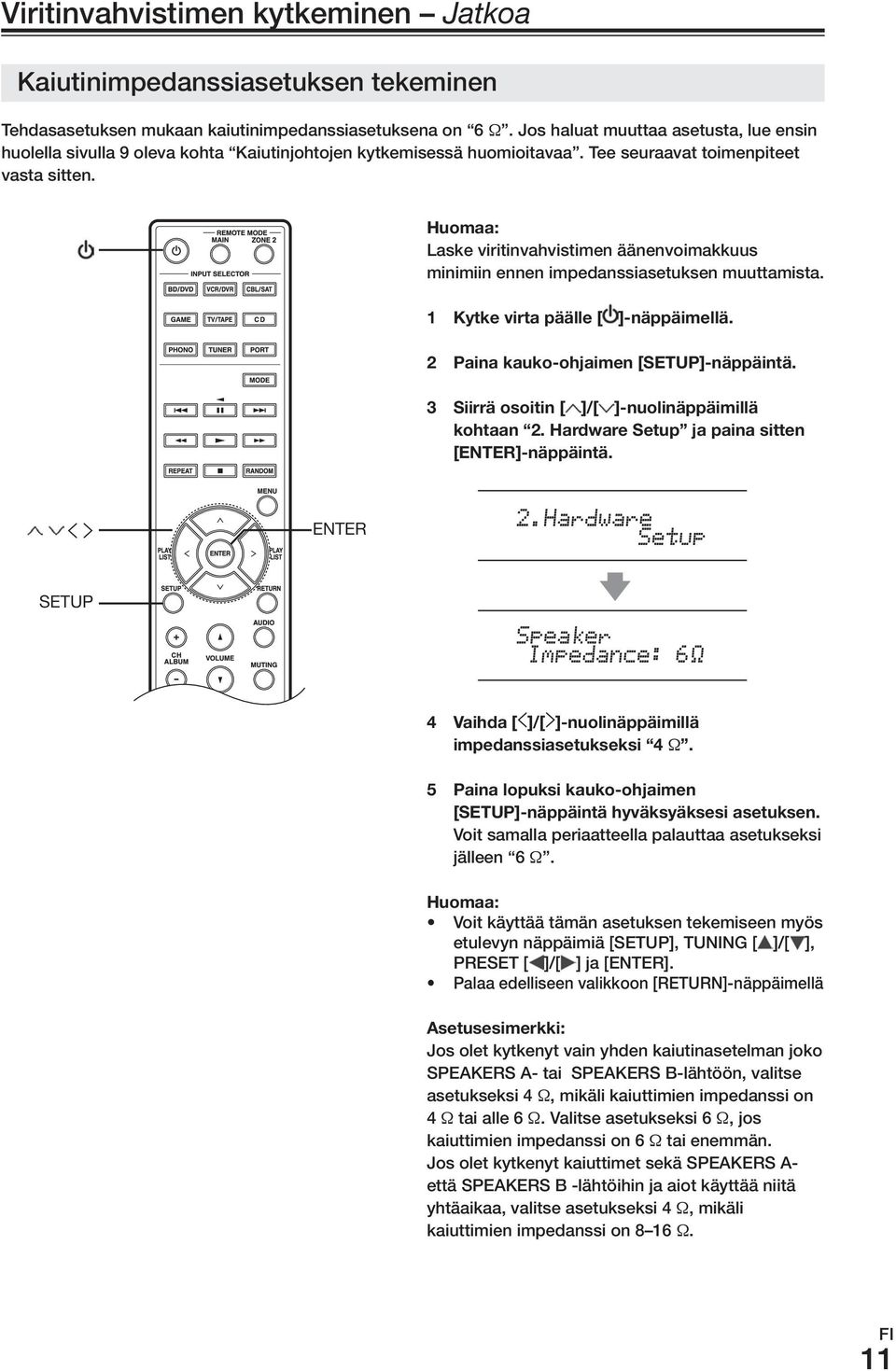

11 Viritinvahvistimen kytkeminen Jatkoa Kaiutinimpedanssiasetuksen tekeminen Tehdasasetuksen mukaan kaiutinimpedanssiasetuksena on 6 Ω. Jos haluat muuttaa asetusta, lue ensin huolella sivulla 9 oleva kohta Kaiutinjohtojen kytkemisessä huomioitavaa. Tee seuraavat toimenpiteet vasta sitten. Laske viritinvahvistimen äänenvoimakkuus minimiin ennen impedanssiasetuksen muuttamista. 1. Kytke.virta.päälle.[ ]-näppäimellä. 2. Paina.kauko-ohjaimen.[sETuP]-näppäintä. 3. siirrä.osoitin.[ ]/[ ]-nuolinäppäimillä.. kohtaan. 2..Hardware.setup.ja.paina.sitten. [ENTEr]-näppäintä. ENTER SETUP.. 4. Vaihda.[ ]/[ ]-nuolinäppäimillä.. impedanssiasetukseksi. 4.Ω. 5. Paina.lopuksi.kauko-ohjaimen.. [setup]-näppäintä.hyväksyäksesi.asetuksen. Voit samalla periaatteella palauttaa asetukseksi jälleen 6 Ω. Voit käyttää tämän asetuksen tekemiseen myös etulevyn näppäimiä [SETuP], TuNING [ ]/[ ], PrESET [ ]/[ ] ja [ENTEr]. Palaa edelliseen valikkoon [return]-näppäimellä asetusesimerkki: Jos olet kytkenyt vain yhden kaiutinasetelman joko SPEAKErS A- tai SPEAKErS B-lähtöön, valitse asetukseksi 4 Ω, mikäli kaiuttimien impedanssi on 4 Ω tai alle 6 Ω. Valitse asetukseksi 6 Ω, jos kaiuttimien impedanssi on 6 Ω tai enemmän. Jos olet kytkenyt kaiuttimet sekä SPEAKErS A- että SPEAKErS B -lähtöihin ja aiot käyttää niitä yhtäaikaa, valitse asetukseksi 4 Ω, mikäli kaiuttimien impedanssi on 8 16 Ω. 11 FI

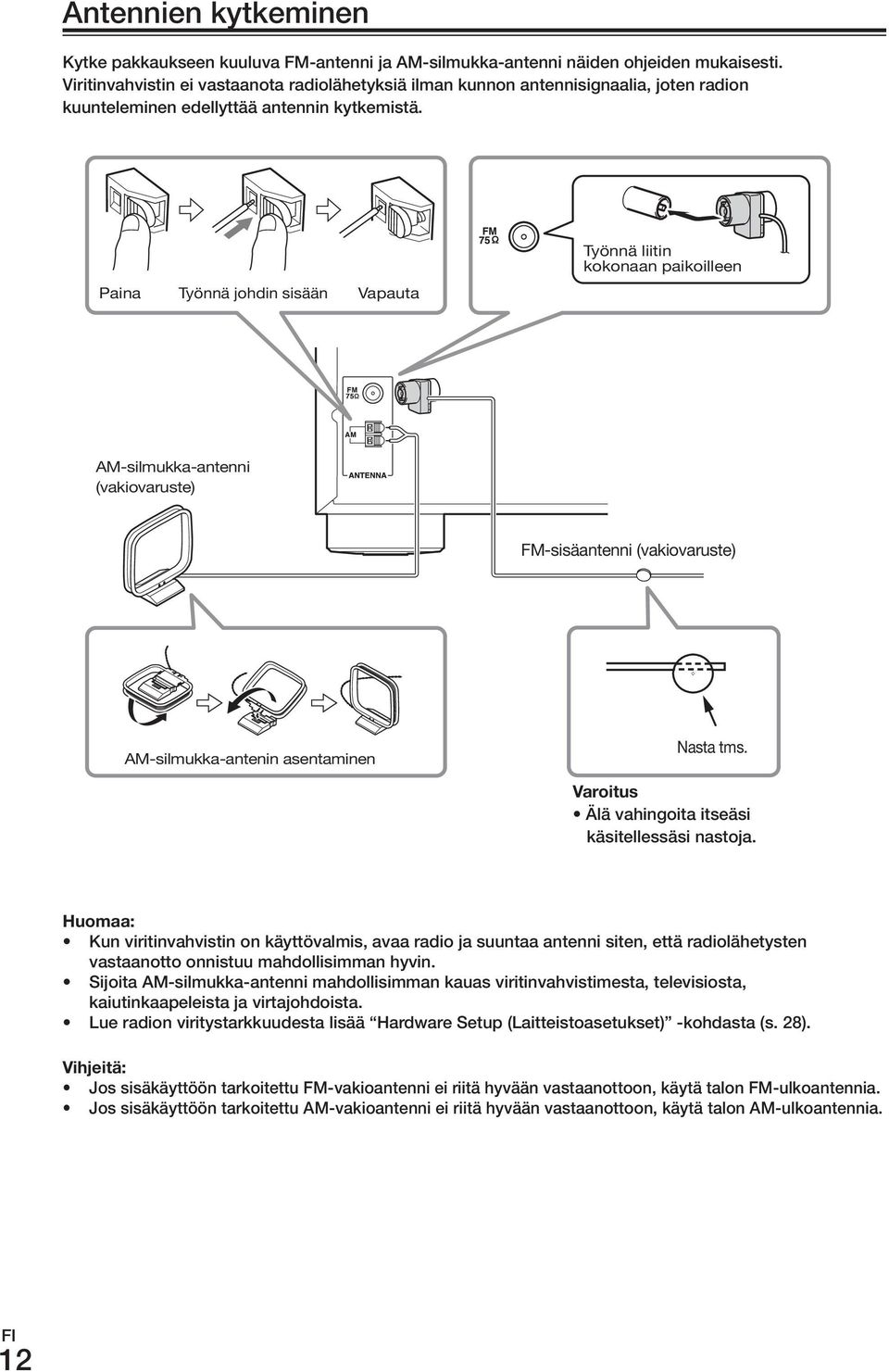

12 Antennien kytkeminen Kytke pakkaukseen kuuluva Fm-antenni ja Am-silmukka-antenni näiden ohjeiden mukaisesti. Viritinvahvistin ei vastaanota radiolähetyksiä ilman kunnon antennisignaalia, joten radion kuunteleminen edellyttää antennin kytkemistä. Paina Työnnä johdin sisään Vapauta Työnnä liitin kokonaan paikoilleen AM-silmukka-antenni (vakiovaruste) FM-sisäantenni (vakiovaruste) AM-silmukka-antenin asentaminen Nasta tms. Varoitus Älä vahingoita itseäsi käsitellessäsi nastoja. Kun viritinvahvistin on käyttövalmis, avaa radio ja suuntaa antenni siten, että radiolähetysten vastaanotto onnistuu mahdollisimman hyvin. Sijoita Am-silmukka-antenni mahdollisimman kauas viritinvahvistimesta, televisiosta, kaiutinkaapeleista ja virtajohdoista. Lue radion viritystarkkuudesta lisää Hardware Setup (Laitteistoasetukset) -kohdasta (s. 28). Vihjeitä: Jos sisäkäyttöön tarkoitettu Fm-vakioantenni ei riitä hyvään vastaanottoon, käytä talon Fm-ulkoantennia. Jos sisäkäyttöön tarkoitettu Am-vakioantenni ei riitä hyvään vastaanottoon, käytä talon Am-ulkoantennia. 12 FI

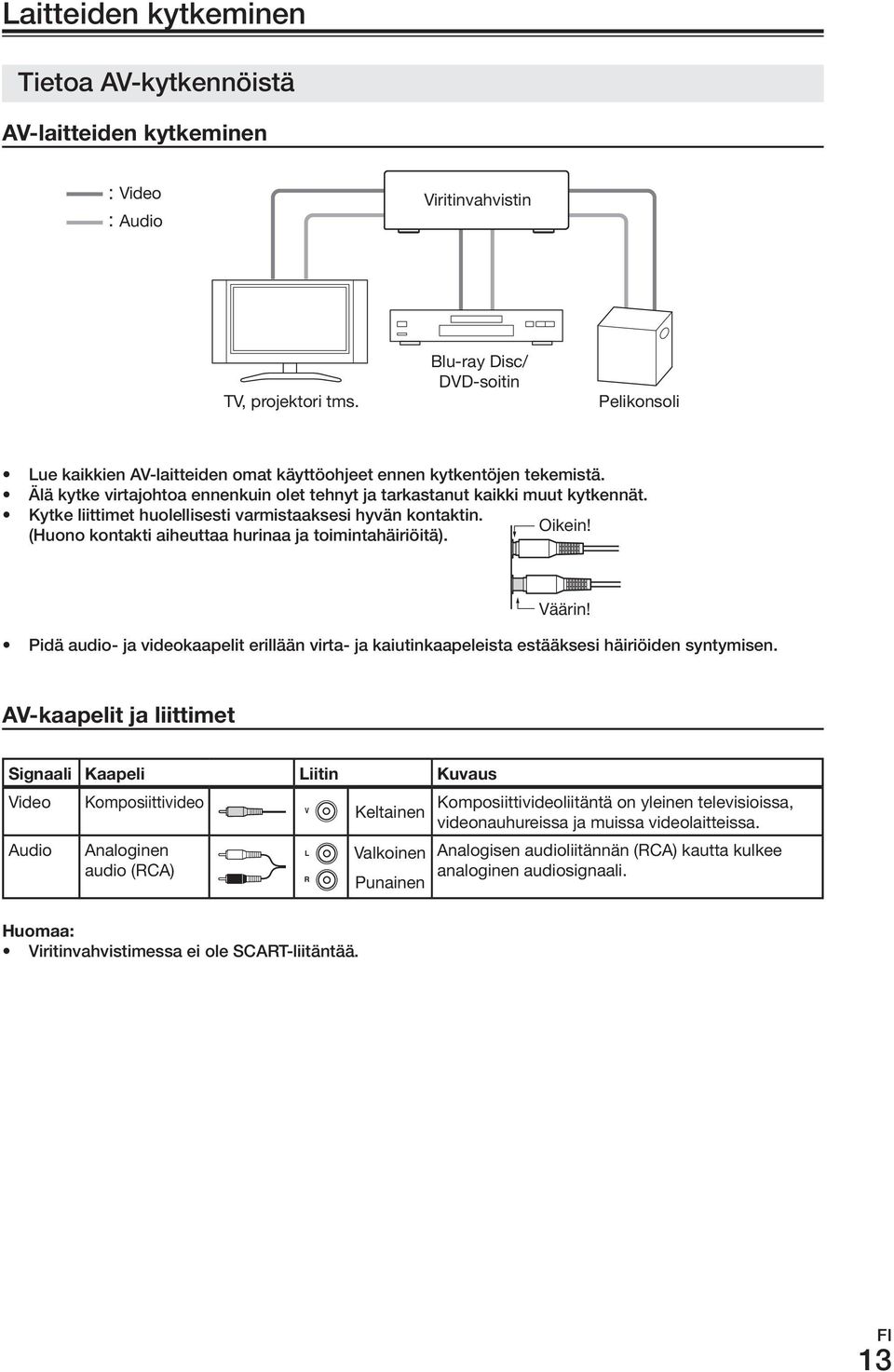

13 Laitteiden kytkeminen Tietoa AV-kytkennöistä av-laitteiden.kytkeminen Video Audio Viritinvahvistin TV, projektori tms. Blu-ray Disc/ DVD-soitin Pelikonsoli Lue kaikkien AV-laitteiden omat käyttöohjeet ennen kytkentöjen tekemistä. Älä kytke virtajohtoa ennenkuin olet tehnyt ja tarkastanut kaikki muut kytkennät. Kytke liittimet huolellisesti varmistaaksesi hyvän kontaktin. Oikein! (Huono kontakti aiheuttaa hurinaa ja toimintahäiriöitä). Väärin! Pidä audio- ja videokaapelit erillään virta- ja kaiutinkaapeleista estääksesi häiriöiden syntymisen. av-kaapelit.ja.liittimet signaali Kaapeli Liitin Kuvaus Video Komposiittivideo V Keltainen Audio Analoginen audio (RCA) L R Valkoinen Punainen Komposiittivideoliitäntä on yleinen televisioissa, videonauhureissa ja muissa videolaitteissa. Analogisen audioliitännän (RCA) kautta kulkee analoginen audiosignaali. Viritinvahvistimessa ei ole SCArT-liitäntää. 13 FI

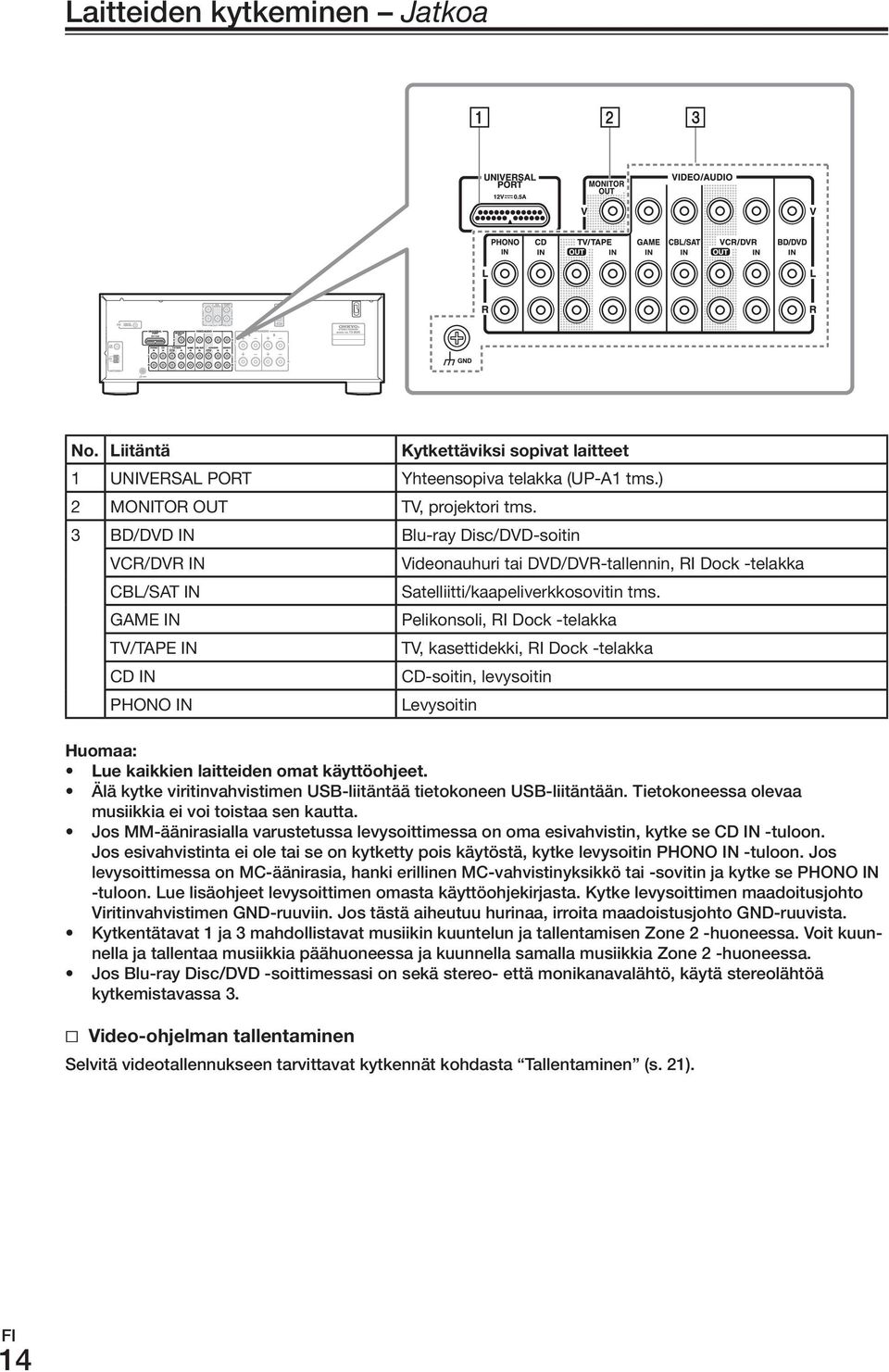

14 Laitteiden kytkeminen Jatkoa No. Liitäntä Kytkettäviksi.sopivat.laitteet 1 UNIVERSAL PORT Yhteensopiva telakka (UP-A1 tms.) 2 MONITOR OUT TV, projektori tms. 3 BD/DVD IN Blu-ray Disc/DVD-soitin VCR/DVR IN CBL/SAT IN GAME IN TV/TAPE IN CD IN PHONO IN Videonauhuri tai DVD/DVR-tallennin, RI Dock -telakka Satelliitti/kaapeliverkkosovitin tms. Pelikonsoli, RI Dock -telakka TV, kasettidekki, RI Dock -telakka CD-soitin, levysoitin Levysoitin. Lue.kaikkien.laitteiden.omat.käyttöohjeet. Älä kytke viritinvahvistimen usb-liitäntää tietokoneen usb-liitäntään. Tietokoneessa olevaa musiikkia ei voi toistaa sen kautta. Jos mm-äänirasialla varustetussa levysoittimessa on oma esivahvistin, kytke se CD IN -tuloon. Jos esivahvistinta ei ole tai se on kytketty pois käytöstä, kytke levysoitin PHoNo IN -tuloon. Jos levysoittimessa on mc-äänirasia, hanki erillinen mc-vahvistinyksikkö tai -sovitin ja kytke se PHoNo IN -tuloon. Lue lisäohjeet levysoittimen omasta käyttöohjekirjasta. Kytke levysoittimen maadoitusjohto Viritinvahvistimen GND-ruuviin. Jos tästä aiheutuu hurinaa, irroita maadoistusjohto GND-ruuvista. Kytkentätavat 1 ja 3 mahdollistavat musiikin kuuntelun ja tallentamisen zone 2 -huoneessa. Voit kuunnella ja tallentaa musiikkia päähuoneessa ja kuunnella samalla musiikkia zone 2 -huoneessa. Jos Blu-ray Disc/DVD -soittimessasi on sekä stereo- että monikanavalähtö, käytä stereolähtöä kytkemistavassa 3. Video-ohjelman.tallentaminen Selvitä videotallennukseen tarvittavat kytkennät kohdasta Tallentaminen (s. 21). 14 FI

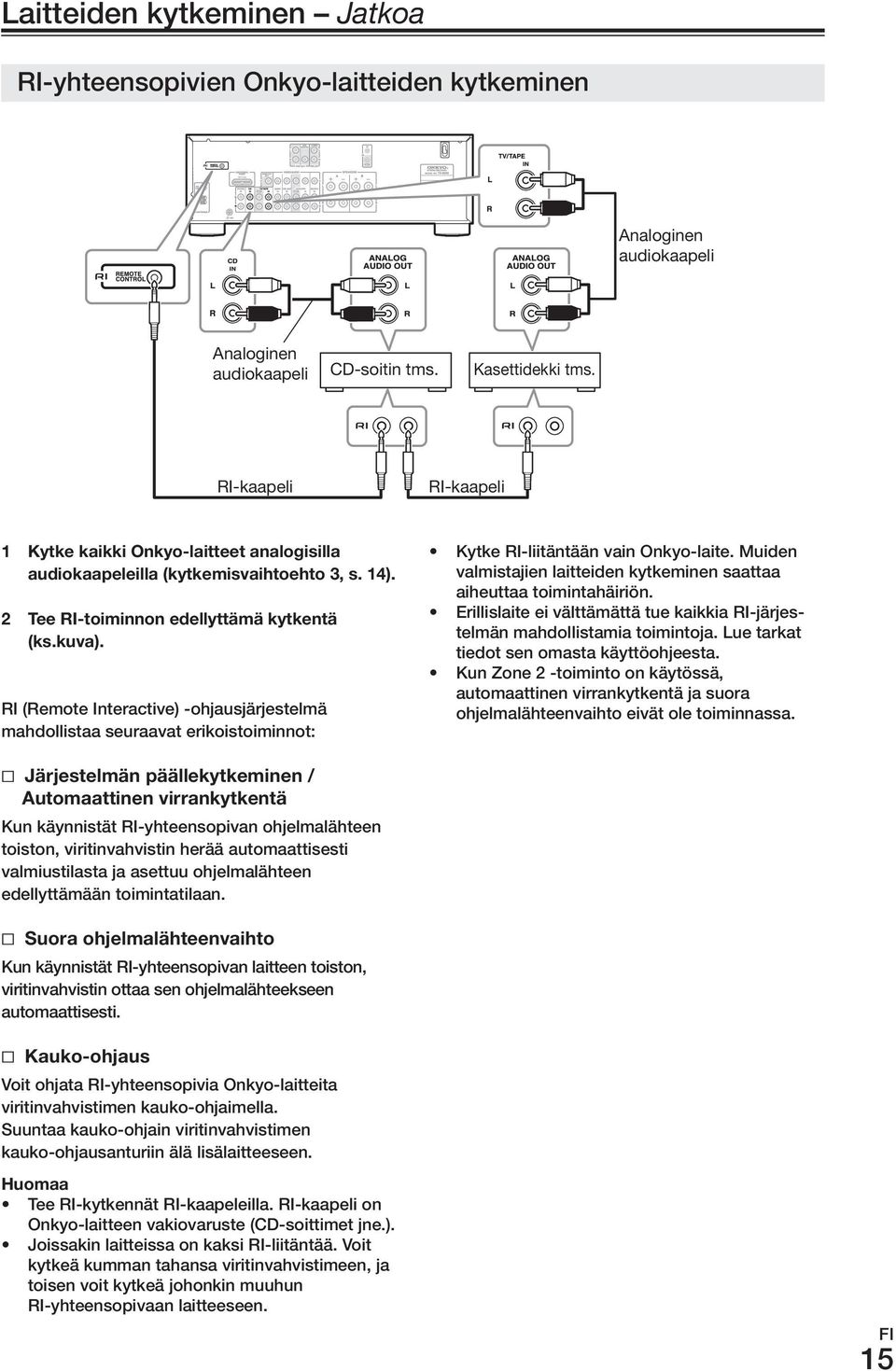

15 Laitteiden kytkeminen Jatkoa ri-yhteensopivien onkyo-laitteiden kytkeminen Analoginen audiokaapeli Analoginen audiokaapeli CD-soitin tms. Kasettidekki tms. RI-kaapeli RI-kaapeli 1. Kytke.kaikki.Onkyo-laitteet.analogisilla.. audiokaapeleilla.(kytkemisvaihtoehto.3,.s..14). 2. Tee.ri-toiminnon.edellyttämä.kytkentä.. (ks.kuva). ri (remote Interactive) -ohjausjärjestelmä mahdollistaa seuraavat erikoistoiminnot: Kytke ri-liitäntään vain onkyo-laite. muiden valmistajien laitteiden kytkeminen saattaa aiheuttaa toimintahäiriön. Erillislaite ei välttämättä tue kaikkia ri-järjestelmän mahdollistamia toimintoja. Lue tarkat tiedot sen omasta käyttöohjeesta. Kun zone 2 -toiminto on käytössä, automaattinen virrankytkentä ja suora ohjelmalähteenvaihto eivät ole toiminnassa. Järjestelmän.päällekytkeminen./......automaattinen.virrankytkentä Kun käynnistät ri-yhteensopivan ohjelmalähteen toiston, viritinvahvistin herää automaattisesti valmiustilasta ja asettuu ohjelmalähteen edellyttämään toimintatilaan. suora.ohjelmalähteenvaihto Kun käynnistät ri-yhteensopivan laitteen toiston, viritinvahvistin ottaa sen ohjelmalähteekseen automaattisesti. Kauko-ohjaus Voit ohjata ri-yhteensopivia onkyo-laitteita viritinvahvistimen kauko-ohjaimella. Suuntaa kauko-ohjain viritinvahvistimen kauko-ohjausanturiin älä lisälaitteeseen. Huomaa Tee ri-kytkennät ri-kaapeleilla. ri-kaapeli on onkyo-laitteen vakiovaruste (CD-soittimet jne.). Joissakin laitteissa on kaksi ri-liitäntää. Voit kytkeä kumman tahansa viritinvahvistimeen, ja toisen voit kytkeä johonkin muuhun ri-yhteensopivaan laitteeseen. 15 FI

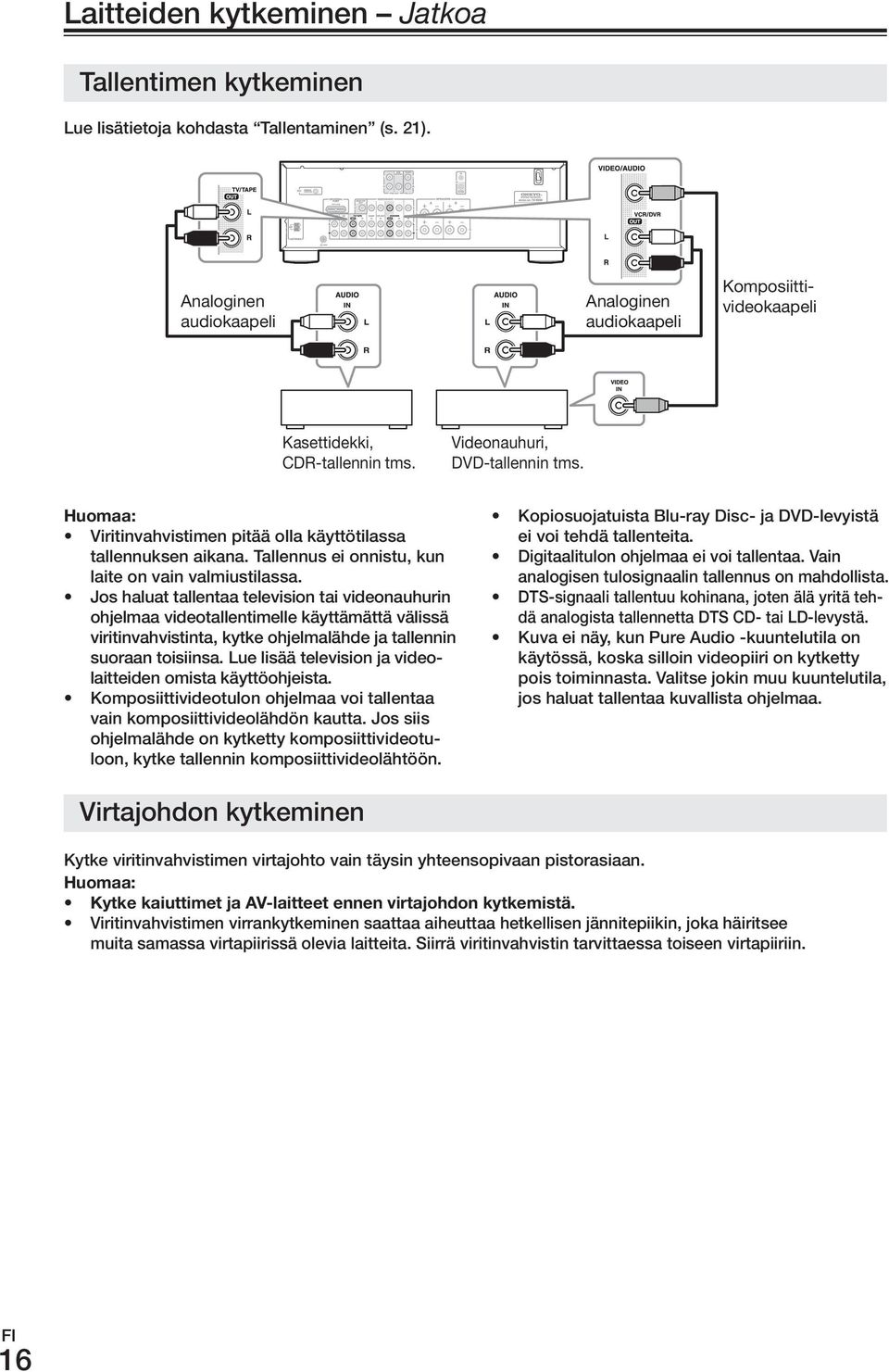

16 Laitteiden kytkeminen Jatkoa Tallentimen kytkeminen Lue lisätietoja kohdasta Tallentaminen (s. 21). Analoginen audiokaapeli Analoginen audiokaapeli Komposiittivideokaapeli Kasettidekki, CDR-tallennin tms. Videonauhuri, DVD-tallennin tms. Viritinvahvistimen pitää olla käyttötilassa tallennuksen aikana. Tallennus ei onnistu, kun laite on vain valmiustilassa. Jos haluat tallentaa television tai videonauhurin ohjelmaa videotallentimelle käyttämättä välissä viritinvahvistinta, kytke ohjelmalähde ja tallennin suoraan toisiinsa. Lue lisää television ja videolaitteiden omista käyttöohjeista. Komposiittivideotulon ohjelmaa voi tallentaa vain komposiittivideolähdön kautta. Jos siis ohjelmalähde on kytketty komposiittivideotuloon, kytke tallennin komposiittivideolähtöön. Kopiosuojatuista Blu-ray Disc- ja DVD-levyistä ei voi tehdä tallenteita. Digitaalitulon ohjelmaa ei voi tallentaa. Vain analogisen tulosignaalin tallennus on mahdollista. DTS-signaali tallentuu kohinana, joten älä yritä tehdä analogista tallennetta DTS CD- tai LD-levystä. Kuva ei näy, kun Pure Audio -kuuntelutila on käytössä, koska silloin videopiiri on kytketty pois toiminnasta. Valitse jokin muu kuuntelutila, jos haluat tallentaa kuvallista ohjelmaa. Virtajohdon kytkeminen Kytke viritinvahvistimen virtajohto vain täysin yhteensopivaan pistorasiaan.. Kytke.kaiuttimet.ja.aV-laitteet.ennen.virtajohdon.kytkemistä. Viritinvahvistimen virrankytkeminen saattaa aiheuttaa hetkellisen jännitepiikin, joka häiritsee muita samassa virtapiirissä olevia laitteita. Siirrä viritinvahvistin tarvittaessa toiseen virtapiiriin. 16 FI

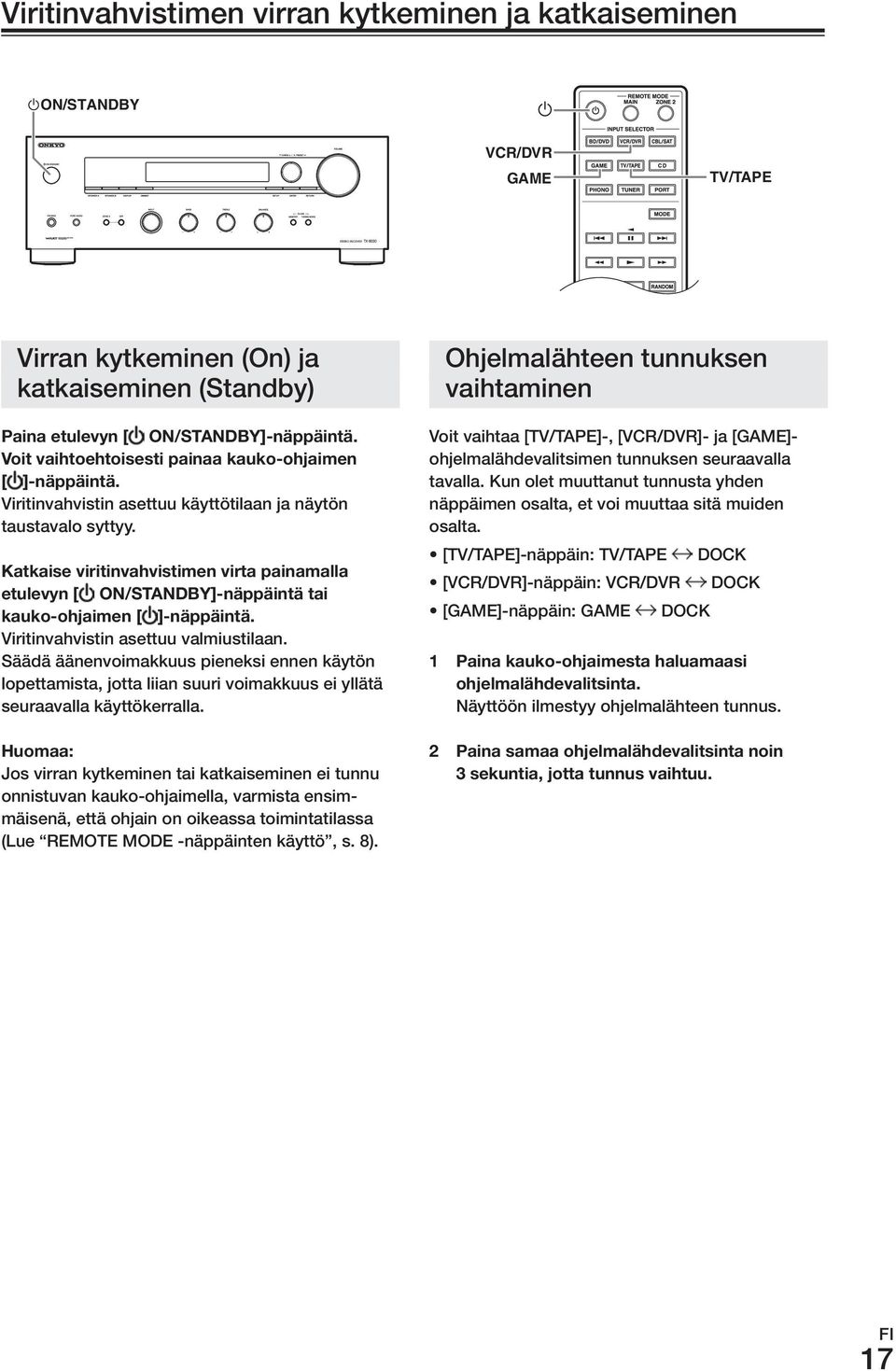

17 Viritinvahvistimen virran kytkeminen ja katkaiseminen ON/STANDBY VCR/DVR GAME TV/TAPE Virran kytkeminen (on) ja katkaiseminen (Standby) Paina.etulevyn.[.ON/sTaNDBY]-näppäintä. Voit.vaihtoehtoisesti.painaa.kauko-ohjaimen [ ]-näppäintä. Viritinvahvistin asettuu käyttötilaan ja näytön taustavalo syttyy. Katkaise.viritinvahvistimen.virta.painamalla. etulevyn.[.on/standby]-näppäintä.tai. kauko-ohjaimen.[ ]-näppäintä.. Viritinvahvistin asettuu valmiustilaan. Säädä äänenvoimakkuus pieneksi ennen käytön lopettamista, jotta liian suuri voimakkuus ei yllätä seuraavalla käyttökerralla. Jos virran kytkeminen tai katkaiseminen ei tunnu onnistuvan kauko-ohjaimella, varmista ensimmäisenä, että ohjain on oikeassa toimintatilassa (Lue remote mode -näppäinten käyttö, s. 8). ohjelmalähteen tunnuksen vaihtaminen Voit vaihtaa [TV/TAPE]-, [VCr/DVr]- ja [GAmE]- ohjelmalähdevalitsimen tunnuksen seuraavalla tavalla. Kun olet muuttanut tunnusta yhden näppäimen osalta, et voi muuttaa sitä muiden osalta. [TV/TAPE]-näppäin: TV/TAPE DoCK [VCr/DVr]-näppäin: VCr/DVr DoCK [GAmE]-näppäin: GAmE DoCK 1. Paina.kauko-ohjaimesta.haluamaasi.. ohjelmalähdevalitsinta. Näyttöön ilmestyy ohjelmalähteen tunnus. 2. Paina.samaa.ohjelmalähdevalitsinta.noin.. 3.sekuntia,.jotta.tunnus.vaihtuu. 17 FI

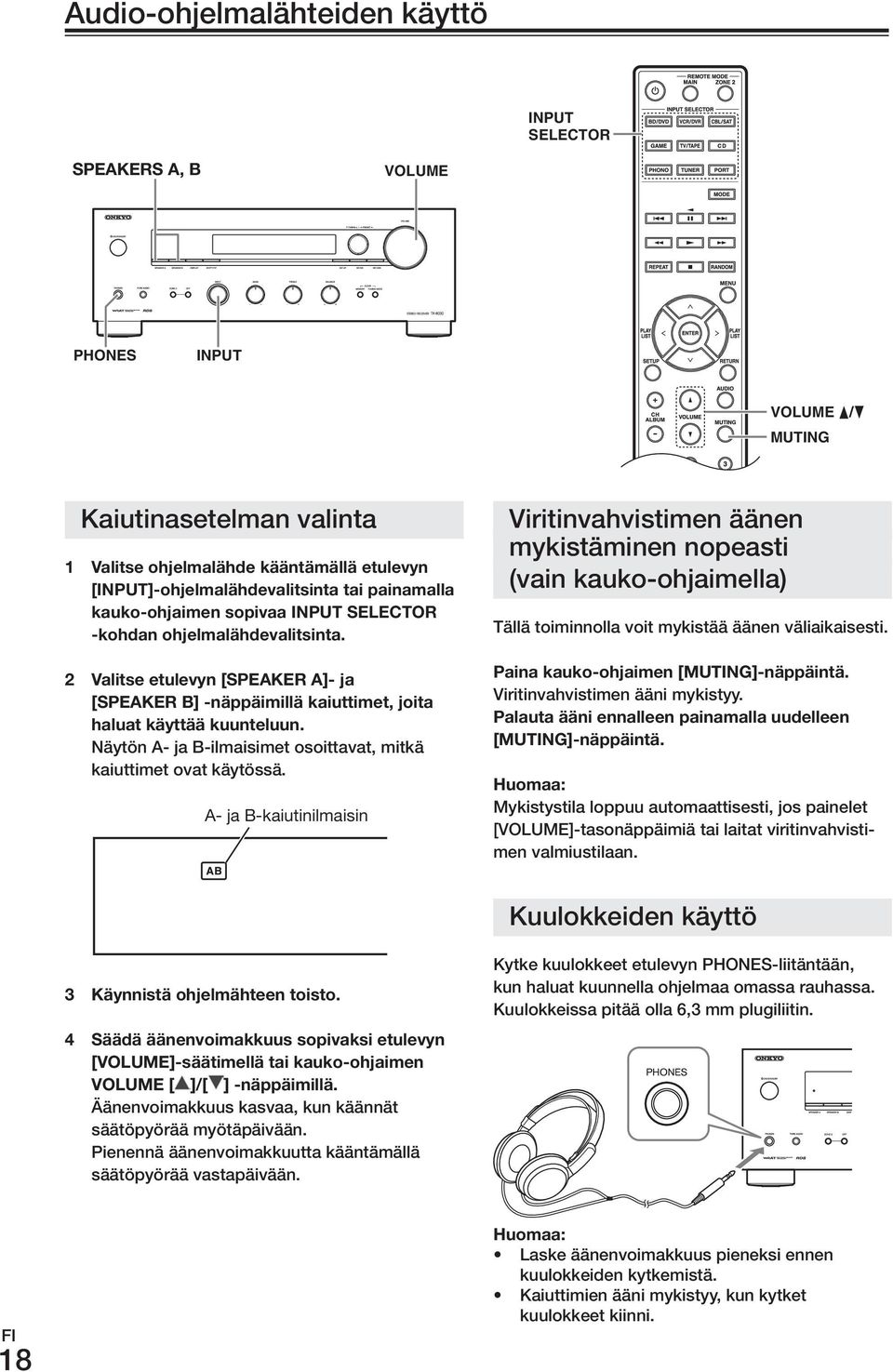

18 Audio-ohjelmalähteiden käyttö INPUT SELECTOR speakers.a,.b VOLUME PHONES INPUT VOLUME / MUTING Kaiutinasetelman valinta 1. Valitse.ohjelmalähde.kääntämällä.etulevyn. [input]-ohjelmalähdevalitsinta.tai.painamalla. kauko-ohjaimen.sopivaa.input.selector. -kohdan.ohjelmalähdevalitsinta. 2. Valitse.etulevyn.[sPEaKEr.a]-.ja.. [speaker.b].-näppäimillä.kaiuttimet,.joita. haluat.käyttää.kuunteluun. Näytön A- ja B-ilmaisimet osoittavat, mitkä kaiuttimet ovat käytössä. A- ja B-kaiutinilmaisin Viritinvahvistimen äänen mykistäminen nopeasti (vain kauko-ohjaimella) Tällä toiminnolla voit mykistää äänen väliaikaisesti. Paina.kauko-ohjaimen.[muTiNG]-näppäintä. Viritinvahvistimen ääni mykistyy. Palauta.ääni.ennalleen.painamalla.uudelleen. [muting]-näppäintä. mykistystila loppuu automaattisesti, jos painelet [VoLumE]-tasonäppäimiä tai laitat viritinvahvistimen valmiustilaan Käynnistä.ohjelmähteen.toisto. 4. säädä.äänenvoimakkuus.sopivaksi.etulevyn. [VOLumE]-säätimellä.tai.kauko-ohjaimen. VOLumE.[ ]/[ ].-näppäimillä. Äänenvoimakkuus kasvaa, kun käännät säätöpyörää myötäpäivään. Pienennä äänenvoimakkuutta kääntämällä säätöpyörää vastapäivään. Kuulokkeiden käyttö Kytke kuulokkeet etulevyn PHoNES-liitäntään, kun haluat kuunnella ohjelmaa omassa rauhassa. Kuulokkeissa pitää olla 6,3 mm plugiliitin. 18 FI Laske äänenvoimakkuus pieneksi ennen kuulokkeiden kytkemistä. Kaiuttimien ääni mykistyy, kun kytket kuulokkeet kiinni.

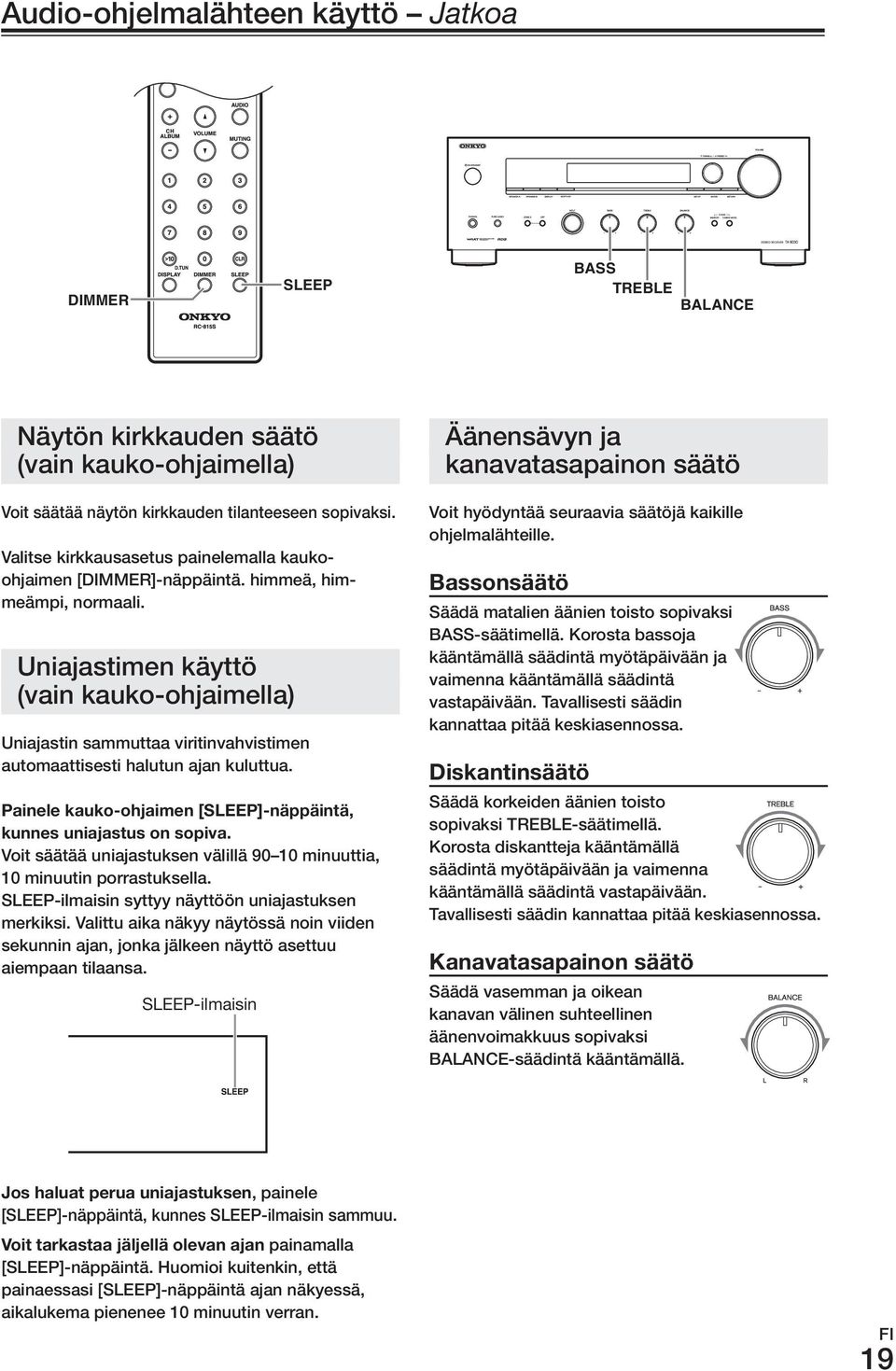

19 Audio-ohjelmalähteen käyttö Jatkoa DIMMER SLEEP BASS TREBLE BALANCE Näytön kirkkauden säätö (vain kauko-ohjaimella) Voit säätää näytön kirkkauden tilanteeseen sopivaksi. Valitse kirkkausasetus painelemalla kaukoohjaimen [DImmEr]-näppäintä. himmeä, himmeämpi, normaali. uniajastimen käyttö (vain kauko-ohjaimella) uniajastin sammuttaa viritinvahvistimen automaattisesti halutun ajan kuluttua. Painele.kauko-ohjaimen.[sLEEP]-näppäintä,. kunnes.uniajastus.on.sopiva. Voit säätää uniajastuksen välillä minuuttia, 10 minuutin porrastuksella. SLEEP-ilmaisin syttyy näyttöön uniajastuksen merkiksi. Valittu aika näkyy näytössä noin viiden sekunnin ajan, jonka jälkeen näyttö asettuu aiempaan tilaansa. SLEEP-ilmaisin Äänensävyn ja kanavatasapainon säätö Voit hyödyntää seuraavia säätöjä kaikille ohjelmalähteille. Bassonsäätö Säädä matalien äänien toisto sopivaksi BASS-säätimellä. Korosta bassoja kääntämällä säädintä myötäpäivään ja vaimenna kääntämällä säädintä vastapäivään. Tavallisesti säädin kannattaa pitää keskiasennossa. Diskantinsäätö Säädä korkeiden äänien toisto sopivaksi TrEBLE-säätimellä. Korosta diskantteja kääntämällä säädintä myötäpäivään ja vaimenna kääntämällä säädintä vastapäivään. Tavallisesti säädin kannattaa pitää keskiasennossa. Kanavatasapainon.säätö Säädä vasemman ja oikean kanavan välinen suhteellinen äänenvoimakkuus sopivaksi BALANCE-säädintä kääntämällä. Jos.haluat.perua.uniajastuksen, painele [SLEEP]-näppäintä, kunnes SLEEP-ilmaisin sammuu. Voit.tarkastaa.jäljellä.olevan.ajan painamalla [SLEEP]-näppäintä. Huomioi kuitenkin, että painaessasi [SLEEP]-näppäintä ajan näkyessä, aikalukema pienenee 10 minuutin verran. 19 FI

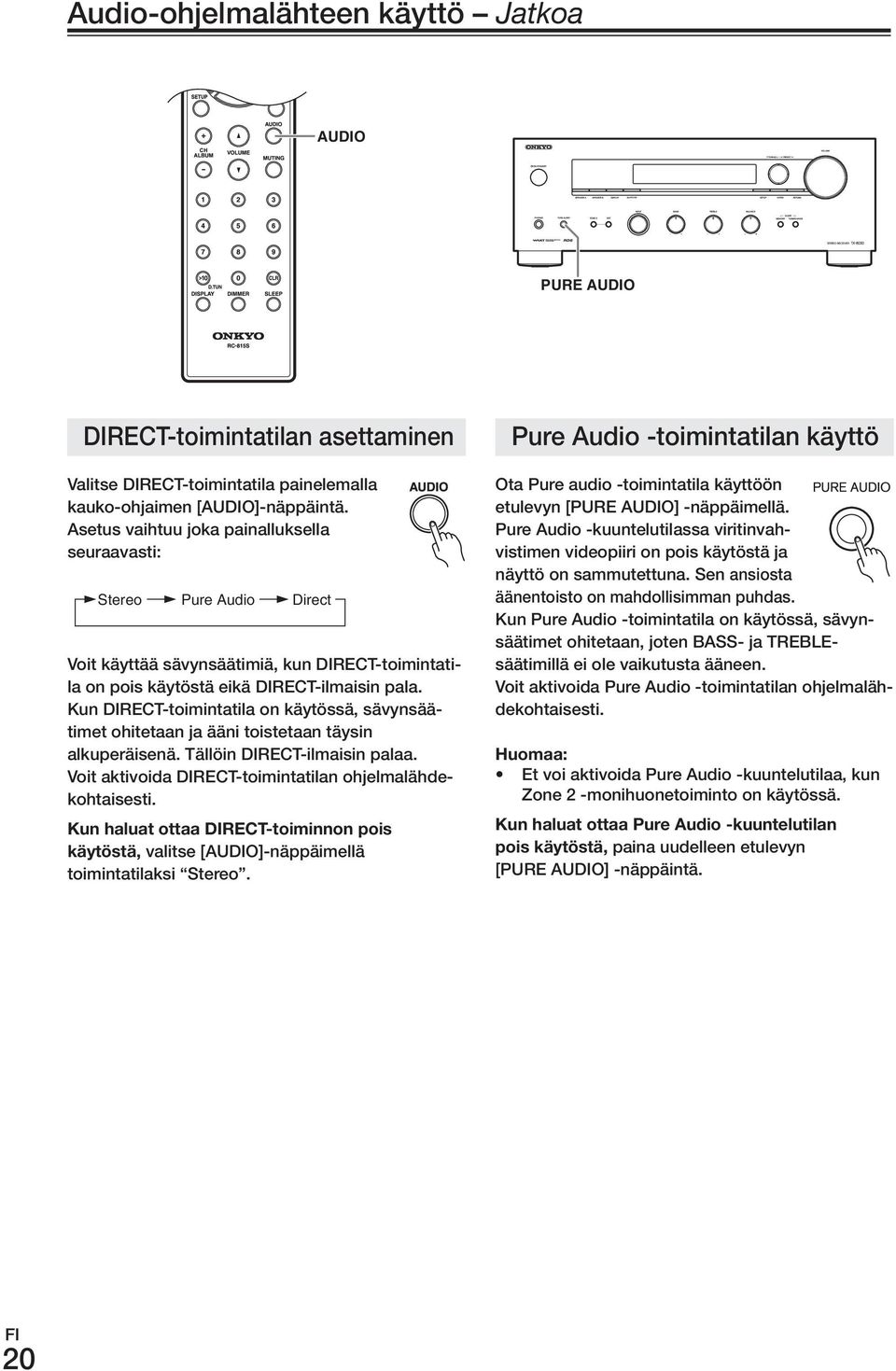

20 Audio-ohjelmalähteen käyttö Jatkoa AUDIO PURE AUDIO DIrECT-toimintatilan asettaminen Valitse DIrECT-toimintatila painelemalla kauko-ohjaimen [AuDIo]-näppäintä. Asetus vaihtuu joka painalluksella seuraavasti: Stereo Pure Audio Direct Voit käyttää sävynsäätimiä, kun DIrECT-toimintatila on pois käytöstä eikä DIrECT-ilmaisin pala. Kun DIrECT-toimintatila on käytössä, sävynsäätimet ohitetaan ja ääni toistetaan täysin alkuperäisenä. Tällöin DIrECT-ilmaisin palaa. Voit aktivoida DIrECT-toimintatilan ohjelmalähdekohtaisesti. Kun.haluat.ottaa.DirECT-toiminnon.pois. käytöstä, valitse [AuDIo]-näppäimellä toimintatilaksi Stereo. Pure Audio -toimintatilan käyttö ota Pure audio -toimintatila käyttöön etulevyn [PurE AuDIo] -näppäimellä. Pure Audio -kuuntelutilassa viritinvahvistimen videopiiri on pois käytöstä ja näyttö on sammutettuna. Sen ansiosta äänentoisto on mahdollisimman puhdas. Kun Pure Audio -toimintatila on käytössä, sävynsäätimet ohitetaan, joten BASS- ja TrEBLEsäätimillä ei ole vaikutusta ääneen. Voit aktivoida Pure Audio -toimintatilan ohjelmalähdekohtaisesti. Et voi aktivoida Pure Audio -kuuntelutilaa, kun zone 2 -monihuonetoiminto on käytössä. Kun.haluat.ottaa.Pure.audio.-kuuntelutilan. pois.käytöstä, paina uudelleen etulevyn [PurE AuDIo] -näppäintä. 20 FI

21 Tallennus Tekijänoikeuksilla suojattua aineistoa ei saa kopioida muuhun kuin omaan yksityiseen käyttöön ilman oikeudenomistajan nimenomaista lupaa! Tämän luvun ohjeilla pystyt tallentamaan ohjelmaa yhteensopivalla tallentimella. Voit jopa tallentaa äänen ja kuvan eri ohjelmalähteistä. INPUT SELECTOR INPUT ohjelman tallentaminen Voit tallentaa ääntä kasettidekillä, CD-tallentimella, md-tallentimella tai muulla audiotallentimella. Videokuvan tallennus onnistuu videonauhurilla, DVD-tallentimella tai muulla videotallentimella. Videosignaali Audiosignaali 1. Laita.tallennin.käyttövalmiiksi: Aseta tallennustoiminto valmiustilaan. Säädä tarvittaessa äänitystaso sopivaksi. Noudata tallentimen omia käyttöohjeita. 2. Valitse.etulevyn.[iNPuT]-valitsimella.tai. kauko-ohjaimen.sopivalla.input.selector. -näppäimellä.laite,.jonka.ohjelmaa.haluat.. tallentaa.. 3. Käynnistä.tallentimen.tallennustoiminto.ja. ohjelmalähteen.toisto. CD-soitin Videonauhuri Jos vaihdat ohjelmalähdettä kesken tallennuksen, myös tallentuva ohjelma vaihtuu. Äänenvoimakkuuden, kanavatasapainon, mykistyksen ja sävynsäätimien säätäminen ei vaikuta tallentuvaan ohjelmaan. Äänen ja kuvan tallentaminen eri ohjelmalähteistä Voit tallentaa äänen ja kuvan eri ohjelmalähteistä, joten voit esimerkiksi luoda kotivideoillesi uuden äänimaailman. Tämä on mahdollista, kun audio-ohjelmalähteeksi on valittu TAPE, TuNEr tai CD ja video-ohjelmalähteeksi BD/DVD, CBL/SAT tai GAmE. Seuraavassa esimerkissä CD-soitin on kytketty CD IN -tuloon ja videokamera GAmE IN -tuloon. Tallentimena toimii videonauhuri, joka on kytketty VCr/DVr out -lähtöön. 1. Valmistele.videokamera.ja.CD-soitin.toistoa.varten. 2. Valmistele.videonauhuri.tallennusta.varten. 3. Paina.kauko-ohjaimen.[GamE]-ohjelmalähdevalitsinta. 4. Paina.kauko-ohjaimen.[CD]-ohjelmalähdevalitsinta. Tämä toimenpide valitsee CD-soittimen audio-ohjelmalähteeksi, mutta jättää videokameran video-ohjelmalähteeksi. 5. Käynnistä.videonauhurin.tallennus.ja.sitten. videokameran.ja.cd-soittimen.toisto. Nyt Videokameran kuva ja CD-soittimen ääni tallentuvat videonauhurille. 21 FI

22 radion kuunteleminen TUNING / / Numeronäppäimet INPUT TUNING MODE D.TUN Fm/Am-asemien kuunteleminen Tässä laitteessa oleva viritin mahdollistaa Fm- ja Am-radioasemien kuuntelemisen. 1. Valitse.etulevyn.[iNPuT]-valitsimella.tai.kauko-ohjaimen.iNPuT.sELECTOr.-näppäimillä.. ohjelmalähteeksi.fm-.tai.am-radio. Tässä esimerkissä valitaan Fm-radio. Aaltoalue Viritystaajuus (Näytön tarkka sisältö riippuu käyttömaasta) 2. Paina.[TuNiNG.mODE].-näppäintä.valitaksesi. viritystavan..samalla.auto-ilmaisin.joko.. syttyy.tai.sammuu. AUTO-ilmaisin 3. Paina.TuNiNG.[ ]-.tai.[ ]-näppäintä. Voit virittää aseman myös kauko-ohjaimen nuolinäppäimellä [ ] tai [ ]. automaattinen.viritys Haku loppuu, kun asema löytyy. manuaalinen.viritys Viritystaajuus lakkaa muuttumasta, kun vapautat näppäimen. Painele näppäintä lyhyesti muuttaaksesi viritystaajuutta askel kerrallaan. Fm-viritystaajuus muuttuu 0,05 mhz askelin (Pohjois-Amerikan mallissa 0,05 mhz 0,2 mhz) ja Am-viritystaajuus puolestaan 9 khz askelin (Pohjois-Amerikan mallissa 10 khz). Kun asema on virittynyt, näyttöön syttyy TuNED-ilmaisin. Fm STErEo -ilmaisin osoittaa, että Fm-asema kuuluu stereofonisena. FM STEREO -ilmaisin TUNED-ilmaisin automaattinen.viritys Paina [TuNING mode] -näppäintä, jotta AuTo -ilmaisin syttyy. Tässä toimintatilasa ääni kuuluu stereona. manuaalinen.viritys Paina [TuNING mode] -näppäintä, jotta AuTo -ilmaisin sammuu. Tässä toimintatilasa ääni kuuluu monona. Heikosti.kuuluvan.Fm-stereoaseman.virittäminen Jos Fm-aseman signaali on liian heikko stereofoniseen kuunteluun, sen virittäminen saattaa epäonnistua. ota tällöin käyttöön manuaalinen asemanhakutila ja kuuntele asemaa monona. 22 FI

23 radion kuunteleminen Jatkoa aseman.haku.viritystaajuuden.perusteella Voit hakea Fm- tai Am-aseman syöttämällä suoraan sen viritystaajuuden. Fm/am-asemien.tallentaminen. pikavalintoihin 1. Paina.kauko-ohjaimen.[D.TuN]-näppäintä. (Näytön tarkka sisältö riippuu käyttömaasta) MEMORY TUNING MODE 2. syötä.8.sekunnin.kuluessa.aseman.. viritystaajuus.numeronäppäimillä. Jos radioaseman viritystaajuus on esimerkiksi 87,5 mhz (Fm), paina näppäimiä 8, 7 ja 5. CH/ALBUM +/ Numeronäppäimet DISPLAY Voit tallentaa pikavalintoihin jopa 40 Fm/Am-asemaa. Tee tallentaminen viritinvahvistimen etulevyn näppäimillä. 1. Viritä.kuuluviin.Fm/am-asema,.jonka.haluat.. tallentaa.pikavalintamuistiin. 2. Paina.[mEmOrY]-näppäintä. Pikavalintanumero alkaa vilkkua.....(näytön tarkka sisältö riippuu käyttömaasta).. 3. Kun.pikavalintanumero.vilkkuu.(noin.8.. sekuntia),.valitse.haluamasi.pikavalinta.. PrEsET.[ ]/[ ].-näppäimillä.. Vaihtoehdot ovat Paina.uudelleen.[mEmOrY]-näppäintä,.jotta. asema.tallentuu.muistiin.. Kun asema on tallentunut pikavalintaan, pikavalintanumero lakkaa vilkkumasta. Toista samat vaiheet kaikkien haluamiesi Fm/Am-asemien osalta 23 FI

24 radion kuunteleminen Jatkoa radioaseman.pikavalinta Hae haluamasi pikavalintanumero joko kauko-ohjaimen numeronäppäimillä tai CH/ALBum [+]/[-] -näppäimillä tai etulevyn PrESET [ ]/[ ].-näppäimillä aseman.poistaminen.pikavalintamuistista 1. Valitse.ensin.pikavalinta,.josta.haluat.poistaa.. aseman. Lue edellä olevat ohjeet. 2. Paina.yhtä.aikaa.[mEmOrY]-.ja.. [TuNiNG.mODE].-näppäintä. Kyseinen pikavalinta tyhjenee ja sen tunnus poistuu näytöstä. Nimen.muokkaus Voit nimetä radioaseman haluamallasi tavalla, jotta tunnistat sen helposti. Syöttämäsi nimi näkyy näytössä, kun asema on virittynyt kuuluviin. Syötä nimi merkinsyöttöikkunan avulla. 1. Paina.kauko-ohjaimen.[sETuP]-näppäintä. 2. siirry.nuolinäppäimillä.[ ]/[ ].kohtaan.. 1..source.setup.ja.paina.sitten.. [ENTEr]-näppäintä. 3..siirry.nuolinäppäimillä.[ ]/[ ].kohtaan. Name.Edit.ja.paina.sitten.[ENTEr]-näppäintä. shift* 1 : merkistön vaihto..(vasemmalle)./..(oikealle): osoittimen siirto nimensyöttökentässä. space: Tyhjä tila merkkien väliin. Backspace* 2 : osoittimen siirto taaksepäin merkki kerrallaan. Samalla merkki pyyhkiytyy pois. OK: Syötetyn nimen hyväksymien käyttöön. Vihjeitä: *1 Voit käyttää kauko-ohjaimen >10-näppäintä. *2 Kauko-ohjaimen CLr-näppäimellä tyhjennät kerralla koko nimensyöttökentän. Voit käyttää tämän asetuksen tekemiseen myös etulevyn näppäimiä [SETuP], TuNING [ ]/[ ], PrESET [ ]/[ ] ja [ENTEr]. Palaa edelliseen valikkoon [return]-näppäimellä Näytön.sisällön.vaihto Kun olet kuuntelemassa Fm- tai Am-radioasemaa, voit valita näyttöön edellä syöttämäsi nimen tai aseman viritystaajuuden. Tee valinta kauko-ohjaimen [DISPLAy]-näppäimellä. 4. Valitse.merkki.nuolinäppäimillä.[ ]/[ ]/[ ]/[ ]. ja.paina.sitten.[enter]-näppäintä. Toista tätä vaihetta syöttääksesi nimeen enintään 10 merkkiä. 5. Kun.nimi.on.syötetty.kokonaan.ja.haluat. tallentaa.sen,.siirry.nuolinäppäimillä.. [ ]/[ ]/[ ]/[ ]..kohtaan. OK.ja.paina.sitten. [ENTEr]-näppäintä..Jos.et.tee.tätä.vaihetta,. nimi.ei.tallennu.muistiin. 24 FI

25 radion kuunteleminen Jatkoa rds-toimintojen käyttö rds-ohjelmatyypit.(pty) rds-toimintojen käyttö edellyttää, että radioasema lähettää rds-signaalia. Kun viritettynä on rds-asema, näytössä palaa rds-ilmaisin. RDS-ilmaisin Tietoa.radion.rDs-järjestelmästä rds on lyhenne sanoista radio Data System. Se on tekniikka, jonka avulla voidaan välittää monenlaista informaatiota varsinaisen Fm-radiolähetyksen yhteydessä. rds-järjestelmän kehitti Euroopan yleisradiounioni (EBu), ja se on käytössä useimmissa Euroopan maissa. Nykyään monet radioasemat hyödyntävät rds-toimintoja erilaisten tekstien lähettämiseen. rds-tietoa voidaan käyttää myös halutunlaista ohjelmaa lähettävän aseman hakuun (uutiset, urheilu, rock jne.). Tämä viritinvahvistin tukee neljän tyyppistä rds-informaatiota: Ps.(Program.service);.aseman.tunnus Jos rds-radioaseman lähettämään signaaliin sisältyy PS-informaatio, radioaseman nimi näkyy näytössä. rt.(radio.text);.tekstit Voit lukea näytöstä rds-radioaseman lähettämiä tekstejä (s. 26). PTY.(Program.Type);.Ohjelmatyyppi PTy-tiedon avulla voit hakea juuri halutunlaista ohjelmaa lähettävän aseman (s. 26). TP.(Traffic.Program);.Liikenneohjelma TP-tiedon avulla voit hakea liikenneohjelmaa lähettävän aseman (s. 26). Näytössä lukevat tekstit eivät välttämättä näy täysin sellaisina kuin radioasema ne lähettää. myöskään yhteensopimattomat merkit eivät toistu oikein. Tämä ei ole merkki toimintahäiriöstä. Jos rds-aseman signaali on heikko, rds-tieto saattaa välittyä epätäydellisesti tai jäädä kokonaan välittymättä. Näytön.sisällön.vaihto Kun viritettynä on rds-radioasema, voit vaihtaa näytössä näkyvää tietoa painamalla kauko-ohjaimen [rt/pty/tp]-näppäintä. Ohjelmatyyppi Ei tyyppiä Uutiset Päivän tapahtumat Yleistietoa Urheilutapahtumia Koulutusohjelmia Draamaa Kulttuuriohjelmia Tiedeohjelmia Viihdeohjelmia Popmusiikkia Rockmusiikkia Kevyttä taustamusiikkia Kevyttä klassista musiikkia Vaativaa klassista musiikkia Muita musiikkityylejä Säätiedotuksia Talousuutisia Lastenohjelmia Yhteiskunnallisia ohjelmia Uskonnollisia ohjelmia Keskusteluohjelmia Matkailuohjelmia Vapaa-aika ja harrastukset Jazz-musiikkia Country-musiikkia Kansanmusiikkia Ikivihreitä Folkmusiikkia Dokumenttiohjelmia Varoitustesti Varoitus Näytössä.oleva. tunnus NONE NEwS AFFAIRS INFO SPORT EDUCATE DRAMA CULTURE SCIENCE VARIED POP M ROCK M EASY M LIGHT M CLASSICS OTHER M weather FINANCE CHILDREN SOCIAL RELIGION PHONE IN TRAVEL LEISURE JAzz COUNTRY NATION M OLDIES FOLK M DOCUMENT TEST ALARM 25 FI

26 radion kuunteleminen Jatkoa radiotekstien.näyttö.(rt) Liikennetiedotteiden.kuuntelu.(TP) RT/PTY/TP RT/PTY/TP INPUT ENTER Kun viritetynä on rds-radioasema, voit lukea sen lähettämiä tekstejä näytöstä. Paina.[rT/PTY/TP]-näppäintä.kerran. radion lähettämät tekstit rullaavat näytössä. Waiting -sana osoittaa, että viritinvahvistin odottaa radiotekstien vastaanottamista. No Text Data -teksti osoittaa, ettei radiotekstejä ole saatavana. radioaseman.haku.ohjelmatyypin... mukaan.(pty) TUNING / Voit hakea aseman, joka lähettää liikennetiedotteita. 1. Valitse.[iNPuT]-valitsimella.ohjelmalähteeksi. rds-radioasema. 2. Paina.[rT/PTY/TP]-näppäintä.kolme.kertaa. Jos viritettynä oleva asema lähettää liikennetiedotteita, näyttöön ilmestyy [TP] -tunnus. Kun seuraava tiedote lähetetään, kuulet sen automaattisesti radiostasi. Jos tunnuksena näkyy TP ilman hakasulkeita, viritettynä oleva asema ei lähetä liikennetiedotteita. 3. Käynnistä.liikennetiedotteita.lähettävän.. aseman.haku.[enter]-näppäimellä.. Viritinvahvistin hakee seuraavan aseman, joka lähettää liikennetiedotteita. Jos sellaista asemaa ei löydy, näyttöön ilmestyy Not Found -viesti. RT/PTY/TP INPUT ENTER Voit hakea juuri halutuntyyppistä ohjelmaa lähettävän aseman. 1. Valitse.[iNPuT]-valitsimella.ohjelmalähteeksi. rds-radioasema. 2. Paina.[rT/PTY/TP]-näppäintä.kaksi.kertaa. Näyttöön ilmestyy valittuna olevan ohjelmatyypin tunnus. 3. Valitse.haluamasi.ohjelmatyyppi.. TuNiNG.[ ]/[ ].-näppäimillä.. Tutustu ohjelmatyyppitaulukkoon (s. 25). 4. Käynnistä.haku.[ENTEr]-näppäimellä. Viritinvahvistin hakee aseman, joka lähettää haluamaasi ohjelmaa. Jos et tee mitään aseman löydyttyä, haku jatkuu hetken kuluttua. 26 FI 5. Kun.mieluinen.asema.löytyy,.paina.. [ENTEr]-näppäintä.. Jos viritin ei löydä ohjelmatyyppitunnusta vastaavaa ohjelmaa, näyttöön ilmestyy Not Found -viesti.

27 Edistykselliset asetukset Advanced Setup -asetusten muuttaminen muuta asetukset näiden ohjeiden avulla järjestelmään sopiviksi. Esimerkki: intelli.volume.-asetuksen.muuttaminen 1. Kytke.virta.päälle. 2. Paina.kauko-ohjaimen.[sETuP]-näppäintä. Setup-asetusvalikko avautuu näyttöön. 3. siirrä.osoitin.[ ]/[ ]-nuolinäppäimillä.. kohtaan. 1..source.setup.ja.paina.sitten. [ENTEr]-näppäintä. ohjelmalähdevalikko avautuu näyttöön. intelli.volume.-asetus IntelliVolume-toiminnolla säädät tulotason sopivaksi ohjelmalähdekohtaisesti. Siten mikään ohjelmalähde ei tunnu liian äänenkkäältä tai hiljaiselta muihin verrattuna. Säädä signaalitaso sopivaksi [ ]/[ ]-näppäimillä. Jos ohjelmalähde tuntuu liian äänekkäältä, laske tasoa näppäimellä [ ]. Voit vastaavasti nostaa tasoa näppäimellä [ ]. Voit säätää tulotasoa välillä -12 db +12 db, 1 db porrastuksella. 4. siirrä.osoitin.[ ]/[ ]-nuolinäppäimillä.. kohtaan. intelli.volume:.0.db Vaihda.[ ]/[ ]-nuolinäppäimillä.. intelli.volume.-asetukseksi. -2.dB.. 6. Paina.lopuksi.kauko-ohjaimen.. [setup]-näppäintä.hyväksyäksesi.asetuksen. / / / SETUP ENTER RETURN Voit käyttää tämän asetuksen tekemiseen myös etulevyn näppäimiä [SETuP], TuNING [ ]/[ ], PrESET [ ]/[ ] ja [ENTEr]. Palaa edelliseen valikkoon [return]-näppäimellä TUNING / PRESET / SETUP ENTER RETURN 27 FI

28 Edistykselliset asetukset Jatkoa Advanced Setup -valikko 1..source.setup.(ohjelmalähdeasetukset) intelli.volume Lue lisää sivulta 27. Intelli Volume -toiminto ei vaikuta zone 2 -toistoon. Name Tällä asetuksella valitset tunnuksen, jonka [INPuT]- valitsin tuo näyttöön. Aktivoi aluksi [INPuT]-valitsemalla se ohjelmalähdetunnus, jonka haluat vaihtaa. Tee vaihto sitten tämän valikon toiminnoilla. Siirry valikossa [ ]/[ ]-näppäimillä Blu-ray DVD HD DVD VCr DVr Tivo CableSTB SAT STB PS3 Wii Xbox PC TV CD TAPE ipod Name.Edit Voit muuttaa pikavalintaan tallennetun Fm- tai Amradioaseman nimitunnusta (s. 23). 2..Hardware.setup.(laitteistoasetukset) speaker.impedance Lue Kaiutinimpedanssiasetuksen tekeminen (s. 11). am.frequency.setup määritä tarkkuus, jolla Am-radioasemat viritetään laitteen käyttömaassa, jotta viritys onnistuu tarkasti (9 khz/10 khz). Kun muutat tätä asetusta, kaikki pikavalintaan tallennetut asemat pyyhkytyvät muistista. Tehdasasetus: 9 khz auto.standby Kun Auto Standby -asetuksena on on, viritinvahvistin asettuu valmiustilaan automaattisesti, jos laitteen toimintoja ei käytetä eikä audiota tai videota syötetä 3 tuntiin. Tehdasasetus: on Jos kuuntelet hyvin hiljaisella äänenvoimakkuudella, Auto Stanby -toiminto saattaa tulkita tilanteen hiljaisuudeksi. Joidenkin ohjelmalähteiden osalta Auto Standby -toiminto saattaa aktivoitua myös toiston aikana Auto Standby ei ole toiminnassa, kun zone 2 -toiminto on käytössä. Asetusta ei voi tehdä, jos universal PorT -liitäntään ei ole kytketty laitetta. Asetuksella ei ole vaikutusta seuraavissa tilanteissa: - up-a1 Dock -telakka ipod/iphone-soittimineen ei ole kytkettynä viritinvahvistimeen. - telakoitu ipod/iphone ei ole yhteensopiva Kun up-a1 Charge mode -asetuksena on on tai Auto ja ipod/iphone on latautumassa, SLEEP-ilmaisin palaa himmeänä viritinvahvistimen ollessa valmiustilassa. Tällöin virrankulutus on hiukan tavallista valmiustilaa suurempi. 3..Zone.2.setup.(Zone.2.-asetukset) Zone.2.Out Jos zone 2 -huoneen kaiuttimet on kytketty sellaiseen vahvistimeen, jossa ei ole omaa tasonsäädintä, valitse zone 2 out -asetukseksi Variable. Tällöin voit säätää zone 2 -huoneen äänenvoimakkuuden, kanavatasapainon ja äänensävyn tämän viritinvahvistimen toiminnoilla. Fixed:. zone 2 -huoneen äänenvoimakkuus säädetään siellä olevalla vahvistimella. Variable:. zone 2 -huoneen äänenvoimakkuus voidaan säätää tällä viritinvahvistimella. Tehdasasetus: Fixed Z2.Bass Tällä asetuksella voit korostaa tai vaimentaa matalien äänien toistoa zone 2 -kaiuttimista. Säätöväli on -10 db +10 db, 2 db porrastus Tehdasasetus: 0 db Z2.Treble Tällä asetuksella voit korostaa tai vaimentaa korkeiden äänien toistoa zone 2 -kaiuttimista. Säätöväli on -10 db +10 db, 2 db porrastus Tehdasasetus: 0 db Z2.Balance Tällä asetuksella voit säätää vasemman ja oikean kaiutinkanavan välistä voimakkuustasapainoa zone 2 -huoneessa. Tehdasasetus: 0 28 FI up-a1.charge.mode Valitse periaate, jolla virtaa syötetään ipodiin/ iphoneen, kun viritinvahvistin on valmiustilassa. Auto: Virransyöttö loppuu, kun ipodin/iphonen akku on täynnä. on: Virransyöttö jatkuu, vaikka ipodin/iphonen akku on täynnä. off: ipodin/iphonen akkua ei ladata. Tehdasasetus: Auto

29 zone 2 -monihuonetoiminto Pääkuunteluhuoneen lisäksi voit nauttia upeasta äänestä myös toisessa huoneessa eli zone 2 -huoneessa. Tätä ominaisuutta monihuonejärjestelmäksi. Voit jopa valita eri ohjelmalähteet eri huoneisiin. zone 2 -järjestelmän kytkeminen Tällaisessa asetelmassa voit kuunnella 2-kanavaista stereojärjestelmää päähuoneessa (kaiutinasetelmat A ja B) ja samanaikaisesti 2-kanavaista stereojärjestelmää zone 2 -huoneessa. Kumpaankin huoneeseen voit valita oman ohjelmalähteen. Kytkeminen Kytke viritinvahvistimen zone 2 PrE out L/r -lähtö rca-audiokaapelilla zone 2 -huoneessa olevan vahvistimen yhteensopivaan analogiseen audiotuloon. Kytke zone 2 -huoneen kaiuttimet zone 2 -huoneessa olevaan vahvistimeen. Päähuone Viritinvahvistin zone 2 out -asetuksen muuttaminen / / / SETUP ENTER Jos zone 2 -huoneen kaiuttimet on kytketty sellaiseen vahvistimeen, jossa ei ole omaa tasonsäädintä, valitse zone 2 out -asetukseksi Variable. Tällöin voit säätää zone 2 -huoneen äänenvoimakkuuden, kanavatasapainon ja äänensävyn tämän viritinvahvistimen toiminnoilla. 1. Paina.[sETuP]-näppäintä. Setup-asetusvalikko avautuu näyttöön. Zone.2. -huone 2. siirrä.osoitin.[ ]/[ ]-nuolinäppäimillä.. kohtaan. 3..Zone.2.setup.ja.paina.sitten. [ENTEr]-näppäintä. zone 2 -asetusvalikko avautuu. Viritinvahvistin/ Integroitu vahvistin zone 2 -huoneen äänenvoimakkuus säädetään zone 2 -huoneen vahvistimella. Jos zone 2 -huoneessa on päätevahvistin ilman tasonsäädintä, valitse zone 2 out -asetukseksi Variable (s. 28). 3. Valitse.sopiva.asetus.[ ]/[ ]-nuolinäppäimillä:.fixed:. zone 2 -huoneen äänenvoimakkuus säädetään siellä olevalla vahvistimella..variable:.zone 2 -huoneen äänenvoimakkuus voidaan säätää tällä viritinvahvistimella. 4. Paina.lopuksi.[sETuP]-näppäintä. Asetus on nyt tehty. 29 FI

30 zone 2 -monihuonetoiminto Jatkoa zone 2 -toiminnon käyttö Tässä luvussa neuvotaan, kuinka zone 2 -toiminto kytketään päälle ja pois, valitaan zone 2 -huoneen ohjelmalähde ja säädetään zone 2 -huoneen äänenvoimakkuus. Zone.2.-toimintojen.ohjaus.viritinvahvistimen..etulevyn.toiminnoilla Zone.2.-toimintojen.ohjaus.. kauko-ohjaimella Kun haluat ohjata zone 2 -huoneen toimintoja kauko-ohjaimella, paina aluksi [zone2]-näppäintä. ZONE 2 MAIN OHJELmaLÄHDE- VaLiTsimET OFF ZONE 2 1. Kytke.Zone.2.-toiminto.päälle.ja.valitse.sen.. ohjelmalähde.painelemalla.[zone.2].-näppäintä. Voit vaihtoehtoisesti painaa ensin [zone 2] -näppäintä ja valita sitten 8 sekunnin kuluessa kuunneltava laite INPuT-ohjelmalähdevalitsimella. zone 2 -toiminto käynnistyy ja z2 (zone 2) -ilmaisin syttyy. z2 (zone 2 ) -ilmaisin Jos haluat valita saman ohjelmalähteen kuin päähuoneessa, painele [zone 2] -näppäintä, kunnes näytössä lukee z2 Selector: Source Paina.ensin.[ZONE2]-näppäintä,.suuntaa.. sitten.kauko-ohjain.viritinvahvistimeen.ja. paina.[.on/standby]-näppäintä. zone 2 -toiminto käynnistyy ja z2 (zone 2) -ilmaisin syttyy. z2 (zone 2 ) -ilmaisin VOLUME / MUTING 30 FI Käännä INPuT-ohjelmalähdevalitsinta valitaksesi ohjelmalähteeksi Fm- tai Am-radion. Pää- ja zone 2 -huoneeseen ei voi valita yhtäaikaa eri Fm- tai Am-radioasemaa, vaan sama asema kuuluu kummassakin huoneessa. 2. Kytke.Zone.2.-toiminto.pois.käytöstä.. painamalla.zone.2.[off].-näppäintä. zone 2 huoneeseen voi syöttää vain analogista audio-ohjelmaa. Digitaalinen ohjelma ei välity zone 2 -huoneeseen. Jos ääntä ei kuulu ohjelmalähteen valinnan jälkeen, tarkista ensimmäisenä, onko ohjelmalähdettä kytketty lainkaan analogiseen tuloliitäntään. Kun zone 2 -toiminto on käytössä, ri-ohjausjärjestelmän mahdollistama automaattinen virrankytkentä ja suora ohjelmalähteenvaihto eivät ole käytettävissä. 2. Valitse.Zone.2.-huoneen.ohjelmalähde.painamalla.ensin.[ZONE2]-näppäintä.ja.sitten.haluamaasi. ohjelmalähdevalitsinta. Kun haluat valita Am- tai Fm-virittimen painele [TuNEr]-näppäintä. Pää- ja zone 2 -huoneeseen ei voi valita yhtäaikaa eri Fm- tai Am-radioasemaa, vaan sama asema kuuluu kummassakin huoneessa. 3. Kytke.Zone.2.-toiminto.pois.käytöstä.. painamalla.ensin.[zone2]-näppäintä.ja.. sitten.[.on/standby]-näppäintä.
