ORDLAND PROFESSIONAL RADIO. ELK-68 Käyttöohje

Transkriptio

1 ELK-68 Käyttöohje

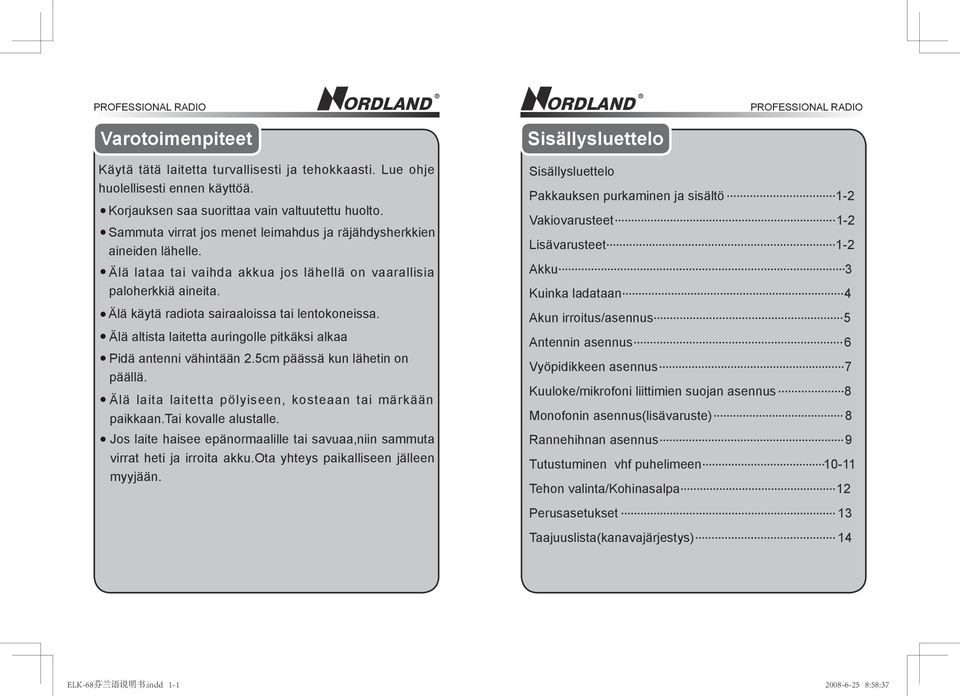

2 Varotoimenpiteet Käytä tätä laitetta turvallisesti ja tehokkaasti. Lue ohje huolellisesti ennen käyttöä. Korjauksen saa suorittaa vain valtuutettu huolto. Sammuta virrat jos menet leimahdus ja räjähdysherkkien aineiden lähelle. Älä lataa tai vaihda akkua jos lähellä on vaarallisia paloherkkiä aineita. Älä käytä radiota sairaaloissa tai lentokoneissa. Älä altista laitetta auringolle pitkäksi alkaa Pidä antenni vähintään 2.5cm päässä kun lähetin on päällä. Älä laita laitetta pölyiseen, kosteaan tai märkään paikkaan.tai kovalle alustalle. Jos laite haisee epänormaalille tai savuaa,niin sammuta virrat heti ja irroita akku.ota yhteys paikalliseen jälleen myyjään. Sisällysluettelo Sisällysluettelo Pakkauksen purkaminen ja sisältö -2 Vakiovarusteet -2 Lisävarusteet -2 Akku 3 Kuinka ladataan 4 Akun irroitus/asennus 5 Antennin asennus 6 Vyöpidikkeen asennus 7 Kuuloke/mikrofoni liittimien suojan asennus 8 Monofonin asennus(lisävaruste) 8 Rannehihnan asennus 9 Tutustuminen vhf puhelimeen 0- Tehon valinta/kohinasalpa 2 Perusasetukset 3 Taajuuslista(kanavajärjestys) 4

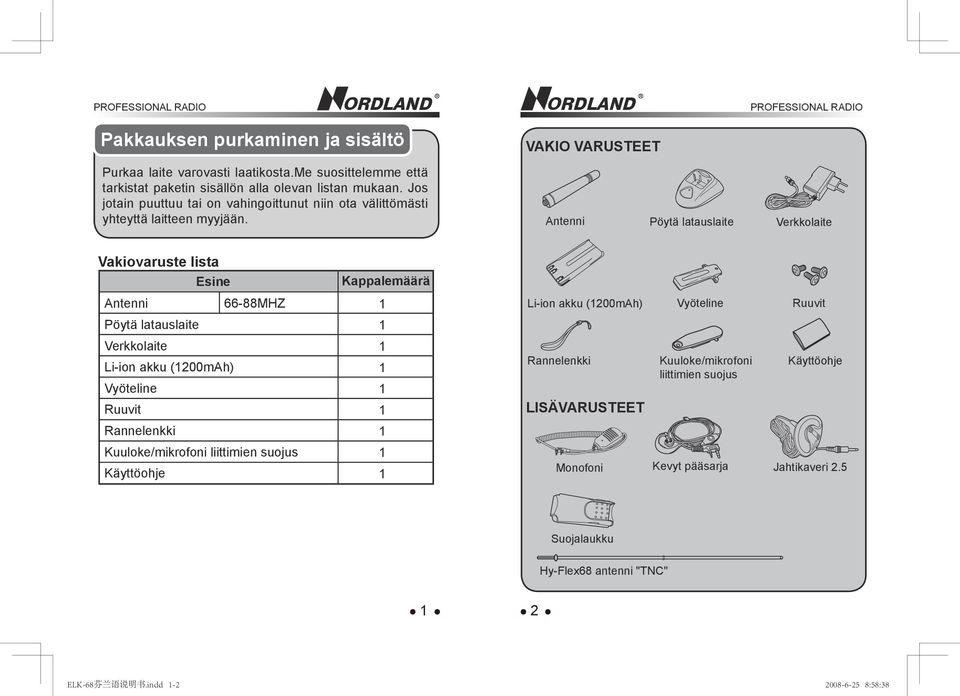

3 Pakkauksen purkaminen ja sisältö Purkaa laite varovasti laatikosta.me suosittelemme että tarkistat paketin sisällön alla olevan listan mukaan. Jos jotain puuttuu tai on vahingoittunut niin ota välittömästi yhteyttä laitteen myyjään. VAKIO VARUSTEET Antenni Pöytä latauslaite Verkkolaite Vakiovaruste lista Esine Antenni 66-88MHZ Pöytä latauslaite Verkkolaite Li-ion akku (200mAh) Vyöteline Ruuvit Rannelenkki Kuuloke/mikrofoni liittimien suojus Käyttöohje Kappalemäärä Li-ion akku (200mAh) Rannelenkki LISÄVARUSTEET Vyöteline Kuuloke/mikrofoni liittimien suojus Ruuvit Käyttöohje Monofoni Kevyt pääsarja Jahtikaveri 2.5 Suojalaukku Hy-Flex68 antenni "TNC" 2

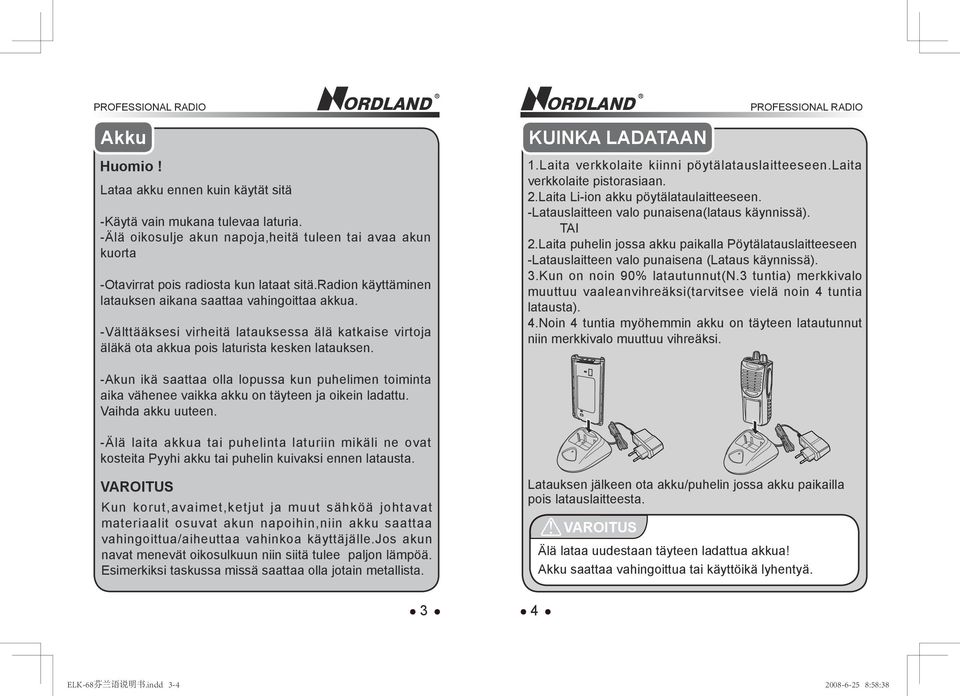

4 Akku Huomio! Lataa akku ennen kuin käytät sitä -Käytä vain mukana tulevaa laturia. -Älä oikosulje akun napoja,heitä tuleen tai avaa akun kuorta -Otavirrat pois radiosta kun lataat sitä.radion käyttäminen latauksen aikana saattaa vahingoittaa akkua. -Välttääksesi virheitä latauksessa älä katkaise virtoja äläkä ota akkua pois laturista kesken latauksen. KUINKA LADATAAN.Laita verkkolaite kiinni pöytälatauslaitteeseen.laita verkkolaite pistorasiaan. 2.Laita Li-ion akku pöytälataulaitteeseen. -Latauslaitteen valo punaisena(lataus käynnissä). TAI 2.Laita puhelin jossa akku paikalla Pöytälatauslaitteeseen -Latauslaitteen valo punaisena (Lataus käynnissä). 3.Kun on noin 90% latautunnut(n.3 tuntia) merkkivalo muuttuu vaaleanvihreäksi(tarvitsee vielä noin 4 tuntia latausta). 4.Noin 4 tuntia myöhemmin akku on täyteen latautunnut niin merkkivalo muuttuu vihreäksi. -Akun ikä saattaa olla lopussa kun puhelimen toiminta aika vähenee vaikka akku on täyteen ja oikein ladattu. Vaihda akku uuteen. -Älä laita akkua tai puhelinta laturiin mikäli ne ovat kosteita Pyyhi akku tai puhelin kuivaksi ennen latausta. VAROITUS Kun korut,avaimet,ketjut ja muut sähköä johtavat materiaalit osuvat akun napoihin,niin akku saattaa vahingoittua/aiheuttaa vahinkoa käyttäjälle.jos akun navat menevät oikosulkuun niin siitä tulee paljon lämpöä. Esimerkiksi taskussa missä saattaa olla jotain metallista. Latauksen jälkeen ota akku/puhelin jossa akku paikailla pois latauslaitteesta. VAROITUS Älä lataa uudestaan täyteen ladattua akkua! Akku saattaa vahingoittua tai käyttöikä lyhentyä. 3 4

5 AKUN IRROITUS JA ASENNUS ANTENNIN ASENNUS. Akun asennus:laita akun etupää ensin paikoilleen.akku menee paikoilleen pienessä kulmassa. Paina akun takaosaa paikoilleen,kun koneesta kuuluu pieni napsahdus akku on paikoillaan.varmista ennen käyttöä että akku on tukevasti koneessa kiinni. Antenni Ruuvaa antenni kiinni TNC liittimeen. Pidä antennia juuresta kiinni(metallisesta osasta).antenni kiristyy myötäpäivään kiertämällä.ja aukeaa vastapäivään kiertämällä. 2. Akun irroitus:nosta puhelimen takaa pientä metallista läppää. M e t a l l i s e n l ä p ä n a l t a l ö y t y y painonappi millä akun saa pois 3.Paina akun irroitus nappia (metalliläpän alla olevaa) ja nosta akun takaosasta akkua poispäin radiosta. 5 6

6 VYÖPIDIKKEEN ASENNUS HUOMIO Jos tarpeellista kiinnitä vyöpidike kahdella mukana tulevalla ruuvilla. Huomio:Jos vyöpidike ei ole kiinnitettynä niin kiinnityspaikka voi lämmetä lähettimen jatkuvasta käytöstä. Älä käytä mitään ruuvilukitteita/liimoja kierteiden välissä. KUULOKE/MIKROFONI LIITTIMIEN SUOJAN ASENNUS Liittimien suojalevy Jos sinä et käytä monofonia n i i n a s e n n a s u o j a l e v y paikoilleen.levy kiinnitetään 3x6mm ruuvilla. Huomio:Pitääksesi radion vesitiiviinä sinun pitää käyttää suojalevyä. MONOFONIN/PÄÄSARJAN ASENNUS Laita monofonin(pääsarjan) liittimet puhelimen vastaaviin liittimiin. Huomio:puhelin ei ole vesitiivis jos käytössä on monofoni(pääsarja) 7 8

7 RANNEHIHNAN ASENNUS TUTUSTUMINEN VHF PUHELIMEEN.Pujota pieni lenkki koneen takaosassa olevan reijän läpi. Pujota lenkin isompi pää nyt pienemmän lenkin sisältä. 2.Ota koneesta kiinni ja vedä isosta lenkistä varmistaaksesi että kiinnitys on kestävä. Antenni Merkkivalo: Valopalaa punaisena kun lähetys on päällä. Vastaanotolla valo palaa vihreänä. Vilkkuva punainen valo tarkoittaa että akku alkaa olla tyhjä lähetyksen aikana. Kanavanvalitsin Virta/Äänenvoimakkuus kytkin Käännä myötäpäivään niin tulee virrat päälle. J a t k a k ä ä n t ä m i s t ä äänen voimakkuus kasvaa.vastapäivään äänen voimakkuus vähenee ja lopuksi v i r r a t m e n e e p o i s päältä. Kaiutin Mikrofoni 9 0

8 TEHON VALINTA/KOHINASALPA PTT-kytkin Painetaan l ä h e t y k s e n aloittamiseksi Kohinasalpa päälle/pois Kuuloke/ mikrofoni liittimet 2 2=Iso/pieni teho.tehovaihdetaan painamalla nappia kun laite piippaa yhdenkerran käytössä on iso teho(5w) Kun laite piippaa kaksi kertaa käytössä on pieniteho(w) =Kohinasalpa nappia painamalla kohinasalpa kytkeytyy pois päältä(laite kohisee niin kauan kun nappia painetaan). Iso/pieni teho Akku 2

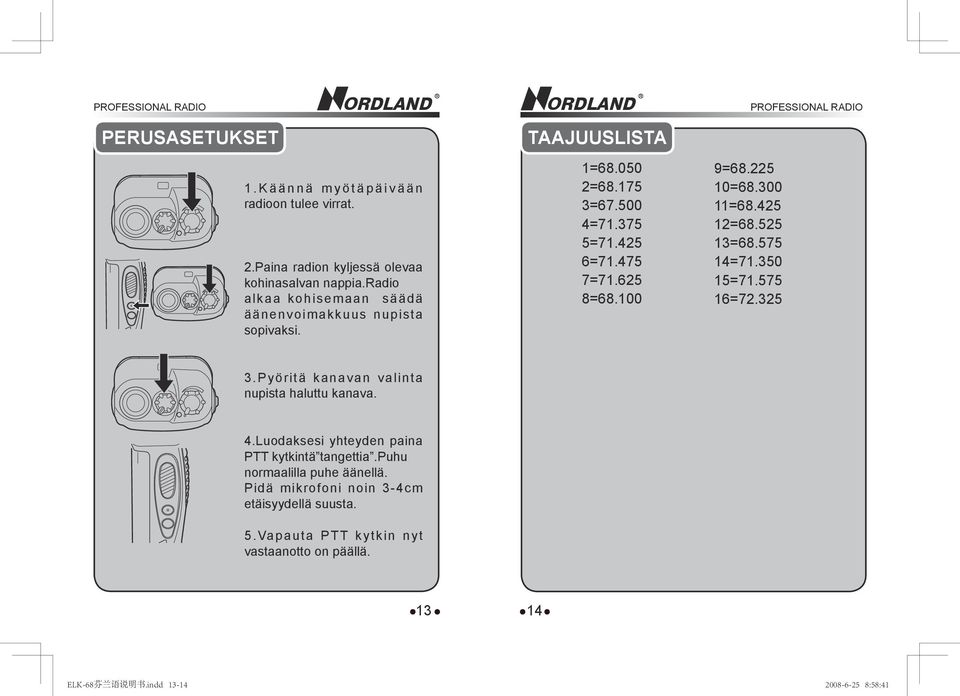

9 PERUSASETUKSET. K ä ä n n ä m y ö t ä p ä i v ä ä n radioon tulee virrat. 2.Paina radion kyljessä olevaa kohinasalvan nappia.radio alkaa kohisemaan säädä äänenvoimakkuus nupista sopivaksi. TAAJUUSLISTA = = = = = = = = = = = = = = = = Pyöritä kanavan valinta nupista haluttu kanava. 4.Luodaksesi yhteyden paina PTT kytkintä tangettia.puhu normaalilla puhe äänellä. Pidä mikrofoni noin 3-4cm etäisyydellä suusta. 5.Vapauta PTT kytkin nyt vastaanotto on päällä. 3 4
