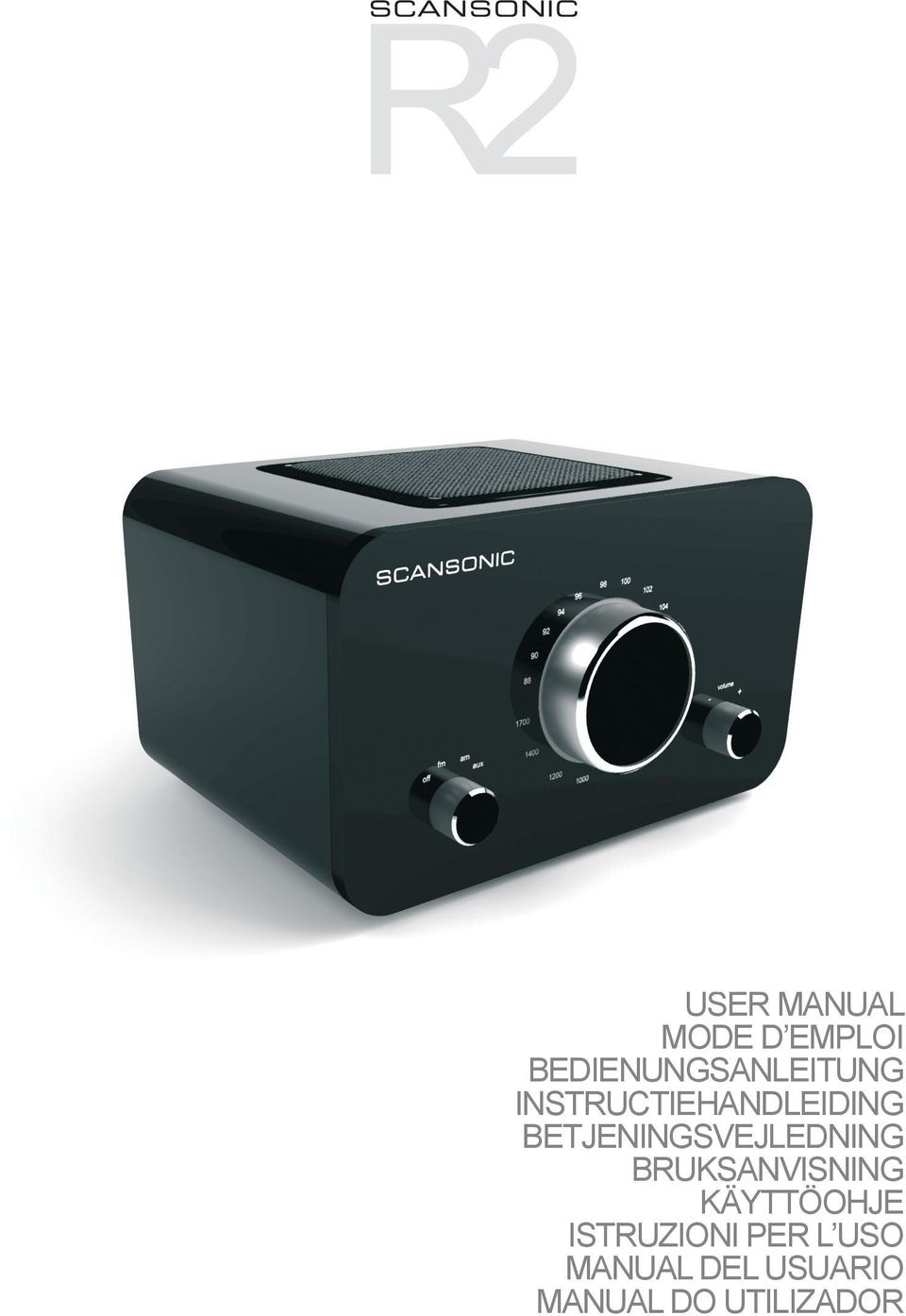

1 R2 User manual Mode d emploi Bedienungsanleitung Instructiehandleiding Betjeningsvejledning Bruksanvisning Käyttöohje Istruzioni per l uso Manual del usuario Manual do utilizador

2 Sisältö 02SISÄLTÖ 03TIEDOT 04ETUPANELIN NÄKYMÄ 05TAKAPANELIN NÄKYMÄ 06TIEDOT 2

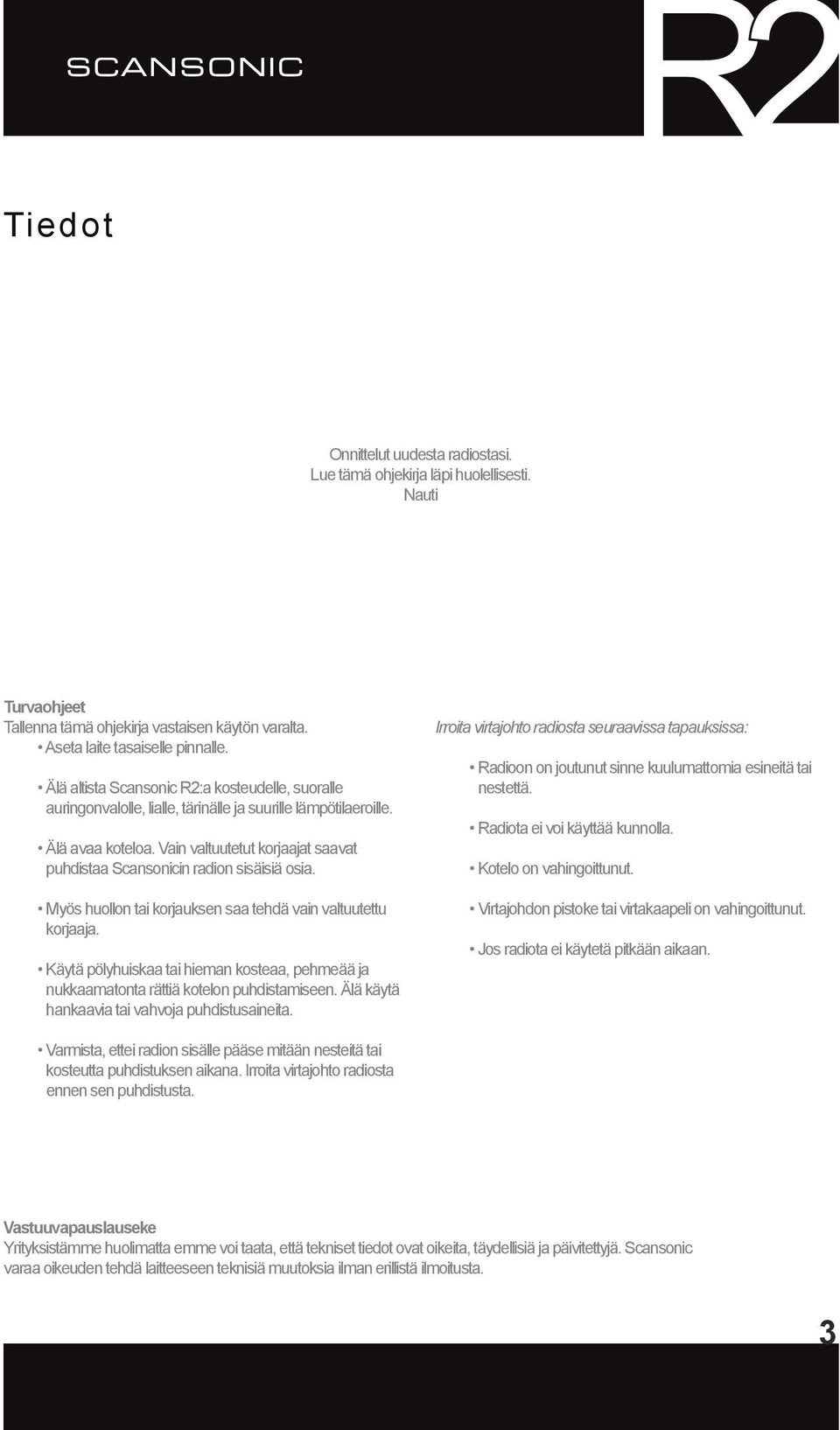

3 Tiedot Onnittelut uudesta radiostasi. Lue tämä ohjekirja läpi huolellisesti. Nauti Turvaohjeet Tallenna tämä ohjekirja vastaisen käytön varalta. Aseta laite tasaiselle pinnalle. Älä altista Scansonic R2:a kosteudelle, suoralle auringonvalolle, lialle, tärinälle ja suurille lämpötilaeroille. Älä avaa koteloa. Vain valtuutetut korjaajat saavat puhdistaa Scansonicin radion sisäisiä osia. Myös huollon tai korjauksen saa tehdä vain valtuutettu korjaaja. Käytä pölyhuiskaa tai hieman kosteaa, pehmeää ja nukkaamatonta rättiä kotelon puhdistamiseen. Älä käytä hankaavia tai vahvoja puhdistusaineita. Irroita virtajohto radiosta seuraavissa tapauksissa: Radioon on joutunut sinne kuulumattomia esineitä tai nestettä. Radiota ei voi käyttää kunnolla. Kotelo on vahingoittunut. Virtajohdon pistoke tai virtakaapeli on vahingoittunut. Jos radiota ei käytetä pitkään aikaan. Varmista, ettei radion sisälle pääse mitään nesteitä tai kosteutta puhdistuksen aikana. Irroita virtajohto radiosta ennen sen puhdistusta. Vastuuvapauslauseke Yrityksistämme huolimatta emme voi taata, että tekniset tiedot ovat oikeita, täydellisiä ja päivitettyjä. Scansonic varaa oikeuden tehdä laitteeseen teknisiä muutoksia ilman erillistä ilmoitusta. 3

Vain valtuutetut korjaajat saavat puhdistaa Scansonicin radion sisäisiä osia. Myös huollon tai korjauksen saa tehdä vain valtuutettu korjaaja.

4 Etupaneli 01OFF / FM / AM / AUX: Käännä nappia yksi klikkaus oikealle valitaksesi FM-taajuuden, kaksi klikkausta oikealle valitaksesi AM-taajuuden, kolme klikkausta oikealle valitaksesi AUX-tulon. Käännä nappi OFF - asentoon kytkeäksesi radion pois päältä. Radio menee päälle, kun FM, Am tai AUX - tila on valittu ja sininen valorengas syttyy osoittamaan sitä, että virta on päällä. Jos käännät nappia OFF-asentoon, radio menee pois päältä ja sininen valorengas sammuu. 02ÄÄNENSÄÄTÖ: Käännä äänipainiketta oikealle lisätäksesi ääntä tai vasemmalle hiljentääksesi ääntä kaiuttimen koko äänialueelta. 03VIRITYKSEN MERKKIVALO: Virityksen merkkivalo näkyy kirkkaimpana kun paras viritystaso on löydetty. 04VIRITYSNAPPI: Käännä viritysnappia oikealle tai vasemmalle vaihtaaksesi taajuusaluetta. 05TAAJUUS: Näyttää viritetyn kanavan AM-ja FM-taajuudet. 4

Jos käännät nappia OFF-asentoon, radio menee pois päältä ja sininen valorengas sammuu.

5 Takapaneli 01BASSOREFLEKSIPUTKI: Bassorefleksiputki paremman äänenlaadun saavuttamiseksi. 0212V DC: Käytä tätä tuloa liittääksesi Scansonic R2:een tasavirtasyöttö. 03KUULOKKEET: Liitä erilliset stereokuulokkeet tähän liitäntään kuunnellaksesi Scansonic R2:ta kuulokkeilla. Kuulokkeiden kiinnittäminen kytkee pääkaiuttimen pois päältä. 04LINJALÄHTÖ: Scansonic R2: ta voidaan käyttää erillisenä stereovirittimenä liittämällä se linjalähdöstä stereovahvistimeen. Käytä 3,5 mm liitintä radion liittämiseksi vahvistimeen. 05AUX IN: Liitä stereo- tai monoaudiolähde (kuten ipod, MP3 - soitin, TV tai CD-soitin) tähän stereotuloon. Käytä 3,5 mm liitintä liittämään laitteet radioon. 06KENSINGTON LUKKO: Kun lukitset radion, kaikki toiminnot ovat pois käytöstä. Lukitsemista käytetään varkauksien varalta. 07ULKOINEN ANTENNI: Scansonic R2:ssa on teleskooppiantenni. Saadaksesi paremman FM-vastaanoton säädä antennia parhaimman kuuluvuuden saamiseksi. Teleskooppiantenni voidaan irroittaa (työkalu on mukana laatikossa), niin että 75-ohminen koaksaalikaapeli tai ulkoantenni voidaan liittää tähän liitäntään. 5

04LINJALÄHTÖ: Scansonic R2: ta voidaan käyttää erillisenä stereovirittimenä liittämällä se linjalähdöstä stereovahvistimeen. Käytä 3,5 mm liitintä radion liittämiseksi vahvistimeen.

6 R2:n tiedot Tekniset tiedot AM/FM manuaalisesti viritettävä radio Maksimiteho 7W Kaiutin: 3 täyden alueen kaiutin Taajuusvaste 100Hz-20KHz Mitat (LxKxS) 190x110x140mm Ominaisuudet Äänensäätö OFF/FM/AM/AUX/valitsin Manuaalinen viritys Virran merkkivalo Virityksen merkkivalo Kuulokelähtö (stereo) Virransyötön tuloliitin AUX - tulo Linjalähtö 6

Ominaisuudet Äänensäätö OFF/FM/AM/AUX/valitsin Manuaalinen viritys Virran merkkivalo

7 nauti
