1 AV-viritinvahvistin Sisältö Johdanto... 2 TX-NR808 Käyttöohje Kytkeminen Käynnistys ja perustoiminnot Edistyneet toiminnot ipod ja muut lisälaitteet Lisäohjeita Kiitämme sinua Onkyo-AV-viritinvahvistimen hankinnasta. Lue kaikki ohjeet ennen laitteiden kytkemistä. Käyttöohjeiden avulla saat täyden hyödyn uuden AV-viritinvahvistimesi monipuolisista ominaisuuksia ja pääset nauttimaan ensiluokkaisesta äänentoistosta. Säilytä ohjeet kätevässä paikassa mahdollista tulevaa tarvetta varten. 1

2 VAROITUS: ÄLÄ ALTISTA LAITETTA SATEELLE TAI KOSTEALLE ILMALLE, SILLÄ SIITÄ SAATTAA AIHEUTUA TULIPALO TAI SÄHKÖISKU. HUOMIOI: ÄLÄ AVAA LAITTEEN KOTELOA, JOTTA VÄLTÄT SÄHKÖISKUN VAARAN. LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVIA OSIA. HUOLLON SAA TEHDÄ VAIN VALTUUTETTU HUOLTOPALVELU. WARNING RISK OF ELECTRIC SHOCK DO NOT OPEN VAROITUS SÄHKÖISKUN VAARA ÄLÄ AVAA LAITEKOTELOA Tasasivuisessa kolmiossa oleva salamanuoli varoittaa käyttäjää kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne voivat aiheuttaa vaarallisen sähköiskun. Tasasivuisessa kolmiossa oleva huutomerkki osoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. Tärkeitä turvaohjeita 1. Lue kaikki ohjeet huolella. 2. Säilytä ohjeet myöhempää tarvetta varten. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia käyttöohjeita. 5. Älä käytä laitetta veden läheisyydessä. 6. Käytä puhdistukseen vain kuivaa kangasta. 7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita. 8. Älä sijoita laitetta lämmittimien, lämminilmaventtiilien, uunien, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen. 9. Käytä yhteensopivaa pistorasiaa ja virtajohtoa. Suojamaadoitusta ei saa ohittaa. Pyydä tarvittaessa valtuutettua asennuspalvelua varmistamaan pistorasian sopivuus. 10. Sijoita virtajohto siten, ettei se joudu kulkuväylälle tai puristuksiin esineitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu. 11. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä jalustoja tai kannattamia. Jos sijoitat laitteen liikuteltavalle alustalle, noudata ehdotonta varovaisuutta siirtojen Siirrä PORTABLE paketteja CART WARNING varoen S3125A aikana. Putoava laite saattaa aiheuttaa vahinkoja. 13. Irrota laite järjestelmästä ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi. 14. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut. 15 Huollontarve Irrota laite pistorasiasta ja toimita valtuutettuun huoltoliikkeeseen seuraavissa tilanteissa: A. laitteen virtajohto tai pistotulppa on vaurioitunut, B. laitteen sisään on joutunut esine tai nestettä, C. laite on kastunut, D. laite ei toimi normaalisti, vaikka noudatat kaikkia käyttöohjeita. Säädä vain käyttöohjeessa neuvottuja asetuksia. Asetusten virheellinen muuttaminen voi aiheuttaa vauriota, ja laitteen palauttaminen alkuperäiseen toimivaan tilaan saattaa vaatia valtuutetun asentajan tekemiä suuria korjaustöitä. E. laite on pudonnut tai se on vaurioitunut jollain muulla tavalla, F. laite ei toimi normaalisti tai sen toiminta on muuttunut huomattavasti. 16. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle. 17. Akut ja paristot Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettuja akkuja tai paristoja. 18. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois. 2

3 Varotoimenpiteitä 1. Tallenteiden tekijänoikeus: Tekijänoikeuksilla suojattua aineistoa ei saa kopioida muuhun kuin omaan yksityiseen käyttöön ilman oikeudenomistajan lupaa. 2. Sulake: Käyttäjä ei voi itse vaihtaa laitteen sisällä olevaa sulaketta. Jos virta ei kytkeydy päälle, ota yhteys Onkyo-kaupiaaseen. 3. Hoito: Puhdista laite säänöllisesti pehmeällä pyyhkeellä. Hankalia tahroja varten voit kostuttaa pyyhkeen miedolla puhdistusaineella ja vedellä. Kuivaa laite heti puhdistuksen jälkeen. Älä käytä hankaavia pyyhkeitä, ohenteita, alkoholia tai muita liuotteita, sillä ne voivat viottaa laitteen pintaa ja kotelon merkintöjä. 4. Virta VAROITUS LUE SEURAAVAT OHJEET HUOLELLISESTI ENNENKUIN KYTKET LAITTEEN SÄHKÖVERK- KOON ENSIMMÄISEN KERRAN. Sähköverkon jännite riippuu maasta, jossa laitetta käytetään. Varmista, että laitteen takalevyssä oleva merkintä vastaa sähköverkon jännitettä (AC 230 V, 50 Hz). Laite irrotetaan sähköverkosta irrottamalla virtajohto pistorasiasta. Varmista, että pääset helposti tarttumaan pistotulppaan. ON/STANDBY-kytkin ei irrota laitetta kokonaan sähköverkosta. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. 5. Kuulovaurion estäminen Kuulokkeiden liian voimakas äänenpaine saattaa aiheuttaa kuulovaurion. 6. Paristojen ja akkujen kuumeneminen Älä altista paristoja tai akkuja voimakkaalle auringonpaisteelle, tulelle tai muulle kuumuudelle. 7. Älä kosketa laitetta märillä käsillä: Älä käsittele laitetta tai virtajohtoa märillä tai kosteilla käsillä. Jos vettä tai muuta nestettä outuu laitteen sisään, vie se valtuutettuun Onkyo-huoltoon tarkastettavaksi. 8. Käsittely Kuljeta laitetta sen alkuperäisessä myyntipakauksessa. Älä jätä kumisia tai muovisia esineitä laitteen päälle pitkäksi ajasi, jotta ne eivät jätä jälkiä kotelon pintaan. Kansi ja takalevy kuumenevat pitkäaikaisessa käytössä. Se on normaali ilmiö. Jos laite on pitkään käyttämättömänä, se ei välttämättä toimi halutulla tavalla seuraavalla käyttökerralla. Siksi laitetta kannattaa käyttää aika ajoin. 3

4 Euroopassa käytettävät mallit Vaatimustenmukaisuusvakuutus ONKYO EUROPE ELECTRONICS GMBH LIEGNITZERSTRASSE 6, GROEBENZELL, GERMANY Vakuutamme, että tässä käyttöohjeessa kuvattu Onkyo-tuote täyttää asiaan liittyvät tekniset normit kuten EN60065, EN55013, EN55020 ja EN , GROEBENZELL, GERMANY ONKYO EUROPE ELECTRONICS GmbH Pakkauksen sisältö Varmista, että pakkaus sisältää seuraavat osat: - FM-antenni sisäkäyttöön (s. 21) - AM-silmukka-antenni (s. 21) - Virtakaapeli (s. 21) - Kaiutinkaapelit (s. 13) - Kaiutinasetusten säätömikrofoni (s. 29) - Kauko-ohjain ja kaksi paristoa (AA/R6) * Tuoteluetteloissa ja pakkauksissa tuotteen nimen lopussa oleva kirjain viittaa väriin. Tekniset ominaisuudet ja toiminnot ovat samat väristä riippumatta. Kauko-ohjaimen käyttö Paristojen asentaminen Jos kauko-ohjain ei toimi kunnolla, vaihda paristot uusiin. Älä laita paristokoteloon yhtäaikaa vanhaa ja uutta paristoa tai eri Paristot (AA/R6) typpisiä paristoja. Poista paristot kotelosta, jos et aio käyttää kauko-ohjainta pitkään aikaan. Siten vältät paristojen vuotamisesta tai syöpymisestä aiheutuvat viat. Hävitä käytetyt paristot asianmukaisesti mahdollisimman pian, jotta vältät niiden vuotamisesta tai syöpymisestä aiheutuvat vahingot. Kauko-ohjaimen suuntaaminen Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin oheisen kuvan mukaisesti. Lähetys Kauko-ohjausanturi AV-viritinvahvistin Noin 5 m Vastaanotto Vastaanotin 15 Lähetin AV-viritinvahvistin 4 15 Noin 5 m

5 Sisällysluettelo Johdanto Tärkeitä turvaohjeita... 2 Varotoimenpiteet... 3 Pakkauksen sisältö... 4 Kauko-ohjaimen käyttö... 4 Ominaisuudet... 6 Etu- ja takalevy... 8 Etulevy... 8 Näyttö... 9 Takalevy Kauko-ohjain AV-viritinvahvistimen ohjaus Tietoa kotiteatterista Kotiteatterin käyttö Kytkeminen AV-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Tietoa AV-laitteiden kytkemisestä Lisälaitteiden kytkeminen HDMI-kaapelilla Lisälaitteiden kytkeminen RI-yhteensopivien Onkyo-laitteiden kytkeminen Antennin kytkeminen Virtajohdon kytkeminen Mikä liitäntöjä kannattaa käyttää? Käynnistys ja perustoiminnot AV-viritinvahvistimen asettaminen käyttö- tai valmiustilaan Käyttötila (ON) Valmiustila (STANDBY) Peruskäyttö Kuvaruutuvalikkojen kieli Ohjelmalähteen toiston aloitus Ohjelmalähdetietojen näyttö Näytön kirkkauden säätö AV-viritinvahvistimen mykistäminen Uniajastimen käyttö Kaiutinasetelman valinta Home-pikavalikon käyttö Ohjelmalähteen tunnuksen vaihtaminen Kuulokkeiden käyttö Pikamakrojenkäyttö (Easy Macro) Audyssey MultEQ -kalibrointi Radion kuuntelu Virittimen käyttö FM/AM-asemien tallentaminen pikavalintoihin RDS-toimintojen käyttö Tallentaminen Eri kuuntelutilojen käyttö Kuuntelutilan valitseminen Tietoa kuuntelutiloista Voit palauttaa AV-viritinvahvistimen tehdasasetukset seuraavalla tavalla. Kytke ensin virta päälle. Paina sitten yhtäaikaa VCR/DVR- ja ON/STANDBY-näppäintä (s. 88). Edistyneet toiminnot Edistyneet asetukset Kuvaruudussa näkyvät asetusvalikot (Setup Menu) Asetusvalikoiden käyttö Tulo/Lähtö-asetelma (Input/Output Assign) Kaiutinasetusten muuttaminen (Speaker Setup) Äänentoiston hienosäätö (Audio Adjust) Ohjelmalähdeasetukset (Source Setup) Kuuntelutilan esivalinta (Listening Mode Preset) Yleistä (Miscellaneous) Laitteiston hallinta (Hardware) Lukitusasetus (Lock Setup) Audioasetusten muuttaminen NET/USB-ohjelmalähde Tietoa verkkotoiminnoista AV-viritinvahvistimen kytkeminen Internet-radion kuunteleminen Palvelimella olevien musiikkitiedostojen kuuntelu Tiedostojen etätoisto mediapalvelimesta/ tietokoneesta (Remote Playback) Verkkoasetukset Tietoa USB-liitännästä Multi Zone -monihuonejärjestelmä Zone 2 -järjestelmän kytkeminen Zone 3 -järjestelmän kytkeminen Powered Zone 2 -järjestelmän asetukset Multi Zone -monihuoneasetukset Zone 2/3 -järjestelmän käyttö Kauko-ohjaimen käyttö Zone 2/3 -huoneessa monihuoneohjaussarjan avulla ipod ja muut lisälaitteet ipod-soittimen ohjaus ipodin kytkeminen suoraan USB-liitäntään Onkyo-telakan kytkeminen Onkyo-telakan käyttö ipodin toimintojen ohjaaminen Muiden laitteiden ohjaus Esiohjelmoidut kauko-ohjauskoodit Sopivan kauko-ohjauskoodin selvittäminen Kauko-ohjauskoodin syöttäminen RI-järjestelmään kytkettyjen Onkyo-laitteiden kauko-ohjauskoodit Ohjelmalähdevalitsimien tehdasasetusten palauttaminen Kauko-ohjaimen tehdasasetusten palauttaminen Lisälaitteiden kauko-ohjaus Activities-näppäinten asetukset Kauko-ohjauskäskyjen opettaminen Makrojen ohjelmointi ja käyttö (Normal Macro) Lisäohjeita Ongelmatilanteen ratkaisu Tekniset tiedot Tietoa HDMI-järjestestelmästä RIHD-yhteensopivan television, soittimen tai tallentimen käyttö Videosignaalin resoluutiotaulukko

6 Ominaisuudet 6 Vahvistin ohmia (FTC) ohmia (IEC) ohmia (JEITA) WRAT, Wide Range Amplifier Technology (5 Hz 100 khz kaistanleveys) Linear Optimum Gain Volume Circuitry -piiri Järeä ja tehokas H.C.P.S. (High Current Power Supply) -muuntaja Jitter Cleaning Circuit Technology -järjestelmä Prosessointi THX Select2 Plus* 1 -sertifioitu HDMI Video Upscaling -muunnos (1080p-yhteensopivuus), Faroudja DCDi Cinema Enhancement -järjestelmä HDMI (ver. 1.4a, äänen paluukanava, 3D), Deep-Color, x.v.color*, Lip Sync, DTS* 2 -HD Master Audio, DTS-HD High Resolution Audio, Dolby TrueHD* 3, Dolby Digital Plus, DSD ja Multi-CH PCM Dolby Pro Logic IIz* 3 uusi surround-formaatti (sisältää etuyläkaiuttimet) Audyssey DSX * 4 uusille surround-kanaville (etutehoste- ja etuyläkaiuttimet) 4 DSP-tilaa peleihin: Rock/Sports/Action/RPG Ei skaalaava järjestelmä Kuuntelutilan muisti Direct-kuuntelutila Pure Audio -kuuntelutila Music Optimizer* 5 -toiminto pakatuille digitaalisille äänitiedostoille 192 khz / 24bit -DA-muuntimet Tehokas ja huipputarkka 32-bittinen DSP-piiri Jitter Cleaning Circuit -tekniikka Liitännät 7 HDMI* 6 -tuloa (1 etulevyssä) ja 2 lähtöä Onkyo RIHD -järjestelmäohjaus 6 digitaalituloa (3 optista / 3 koaksiaalista) Komponenttivideokytkin (2 tuloa / 1 lähtö) Universal Port -liitäntä ipod*-telakalle / HD Radio * 7 -virittimelle (Pohjois-Amerikan mallit) / DAB+ -virittimelle (Euroopan, Australian ja Aasian mallit) Kaksi esivahvistinlähtöä subwoofereille Kaiutinliittimissä valmius banaaniliittimen käyttöön* 8. Powered Zone 2 -monihuonetoiminto Internet Radion* -kytkentävalmius (SIRIUS Internet Radio* 9 /vtuner/last.fm/pandora/ Rhapsody/Slacker/Mediafly/Napster) *Palvelujen saatavuus riippuu käyttömaasta. Audiotiedostojen toisto lähiverkon kautta Bi-Amping-valmius etukaiuttimille surround-takakanavien avulla Analoginen RGB-videotulo (D-sub 15) tietokoneelle Yleistä 40 SIRIUS* 9 /FM/AM-pikavalintaa (Pohjois-Amerikan mallit) 40 FM/AM-pikavalintaa (muut mallit) Audyssey MultEQ * 4 -kalibrointitoiminto Audyssey Dynamic EQ * 4 -loudness-korjaus Audyssey Dynamic Volume * 4 optimoi kuuntelutasot ja dynamiikan Jakosuotimen säätö (40/50/60/70/80/90/100/120/150/200 Hz) AV-tahdistus (enintään 250 ms) Automaattinen virrankatkaisu Kauko-ohjain: kaksisuuntainen, esiohjelmoitu (valikkoasetukset), RI-yhteensopiva, ohjelmoitava, 4 makronäppäintä, LED-ilmaisimet *1 *2 *3 *4 Valmistuksessa käytetty THX Ltd. -yritysen Yhdysvaltalaisia ja muunmaalaisia patentteja ja patenttivarauksia. THX ja THX-logo ovat tavaramerkkejä tai rekisteröityjä tavaramerkkejä, jotka omistaa THX Ltd. Kaikki oikeudet pidätetään. Valmistuksessa käytetty seuraavien Yhdysvaltalaisia patenttien ja patenttivarausten lisenssejä: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 ja muut asiaan liittyvät yhdysvaltalaiset ja kansainväliset patentit ja patenttivaraukset. DTS, DTS-logot, symboli, DTS-HD ja DTS-HD Master Audio ovat tavaramerkkejä tai rekisteröityjä tavaramerkkejä, jotka omistaa DTS, Inc. Tuote sisältää ohjelmiston. DTS, Inc. Kaikki oikeudet pidätetään. Valmistuksessa käytetty Dolby Laboratories -yhtiön myöntämää lisenssiä. Dolby, Pro Logic, Surround EX ja kaksois-d-tunnus ovat tavaramerkkejä, jotka omistaa Dolby Laboratories. Valmistettu Audyssey Laboratories -yrityksen lisensseillä. Patenttivaraukset Yhdysvalloissa ja muissa maissa. Audyssey MultEQ, Audyssey DSX, Audyssey Dynamic Volume ja Audyssey Dynamic EQ ovat rekisteröityjä tavaramerkkejä, jotka omistaa Audyssey Laboratories. *5 Music Optimizer on tavaramerkki, jonka omistaa Onkyo Corporation. *6 HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat tavaramerkkejä tai Yhdysvalloissa tai muualla rekisteröityjä tavaramerkkejä, jotka omistaa HDMI Licensing LLC.

7 *7 HD Radio ja HD Radio Ready -logo ovat tavaramerkkejä, jotka omistaa ibiquity Digital Corporation. HD Radio -lähetysten vastaanotto edellyttää järjestelmään Onkyo UP-HT1 HD Radio -virittimen (lisävaruste). *8 Euroopassa ei saa käyttää banaaniliittimiä kaiuttimien kytkemiseen vahvistimeen. Tässä laitteessa käytetään kopioinninsuojaustekniikkaa, joka on suojattu Yhdysvaltalaisilla patenteilla ja muilla tekijänoikeussäädöksillä. Sen käyttö edellyttää Macrovision Corporation -yrityksen lupaa. Järjestelmä on tarkoitettu kotona ja muissa rajoitetuissa tilanteissa käytettäviin laitteisiin ellei Macrovision toisin valtuuta. Toiminnon ohitus tai muuttaminen on kielletty. *9 SIRIUS, XM ja kaikki aiheeseen liittyvät merkit ja logot ovat tavaramerkkejä, jotka omistaa Sirius XM Radio Inc. tytäryhtiöineen. Kaikki oikeudet pidätetään. Palvelu ei ole käytössä Alaskassa eikä Havaijilla. THX Select2 Plus THX Select2 Plus -sertifiointi edellyttää, että kotiteatterilaite läpäisee tiukat laatua ja suorituskykyä mittaavat testit. Vain hyväksytyssä tuotteessa saa olla THX Select2 Plus -logo. Se varmistaa, että hankkimasi kotiteatterilaite tuottaa sinulle ensiluokkaisia kokemuksia pitkään. THX Select2 Plus -vaatimukset sisältävät satoja tarkastelukohteita etu- ja päätevahvistimen toiminnasta digitaalisiin ja analogisiin piireihin. THS Select2 Plus -viritinvahvistimissa on erityistä THX-tekniikkaa (THX-kuuntelutilat jne.), jotta elokuvien ääniraidat soivat upeasti kotiteatterissa. * Xantech on rekisteröity tavaramerkki, jonka omistaa Xantech Corporation. * Niles on rekisteröity tavaramerkki, jonka omistaa Niles Audio Corporation. iphone, ipod, ipod classic, ipod nano, ipod shuffle ja ipod touch ovat Yhdysvalloissa ja muualla rekisteröityjä tavaramerkkejä, jotka omistaa Apple Inc. ipad on tavaramerkki, jonka omistaa Apple Inc. Made for ipod ja Made for iphone tarkoittavat, että laite on suunniteltu kytkettäväksi ipodiin tai iphoneen. Valmistaja on varmistanut, että laite täyttää Apple-yrityksen asettamat laatuvaatimukset. Apple ei vastaa tämän laitteen toiminnasta eikä turvallisuusmääräysten tai muiden säädösten mukaisuudesta. * x.v.color on tavaramerkki, jonka omistaa Sony Corporation. * Rhapsody ja Rhapsody -logo ovat rekisteröityjä tavaramerkkejä, jotka omistaa RealNetworks, Inc. * DLNA, DLNA -logo ja DLNA CERTIED ovat tavaramerkkejä tai sertifiointitunnuksia, jotka omistaa Digital Living Network Alliance. 7

8 Etu- ja takalevy Etulevy Suojakansi Avaa suojakansi painamalla tästä Selkeyden vuoksi kuvaan ei ole merkitty laitteessa olevia logoja. Lue lisäohjeita sulkeisiin merkityiltä sivuilta. Eri maissa myytävät mallit poikeavat hiukan toisistaan. 1 ON/STANDBY-näppäin (s. 24) 2 STANDBY-ilmaisin (s. 24) 3 ZONE 2 -ilmaisin (s. 72) 4 ZONE 3 -ilmaisin (s. 72) 5 Kauko-ohjausanturi/lähetin (s. 4) 6 Näyttö (s. 9) 7 DISPLAY-näppäin (s. 25) 8 MASTER VOLUME -äänenvoimakkuussäädin (s. 25) 9 PURE AUDIO -näppäin (s. 35) 10 HDMI THRU -ilmaisin (s. 57) 11 Ohjelmalähdevalitsimet (BD/DVD, VCR/DVR, CBL/SAT, GAME, PC, AUX, TUNER, TV/CD, PHONO, PORT ja NET/USB) (s. 25) (Pohjois-Amerikan ja Taiwanin mallit) (Euroopan, Australian ja Aasian mallit)

9 Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 12 PHONES-kuulokelähtö (s. 27) 13 ZONE 2-, ZONE 3- ja OFF-näppäimet (s. 72) 14 TONE-näppäin (s. 58, 73) 15 LEVEL-näppäin (s. 73) 16 MONITOR OUT -näppäin (s. 43) 17 LISTENING MODE -näppäimet (MOVIE/TV, MUSIC, GAME ja THX) (s. 35) 18 DIMMER-näppäin (Pohjois-Amerikan ja Taiwanin mallit) (s. 25) 19 MEMORY-näppäin (s. 32) 20 TUNING MODE -näppäin (s. 31) 21 TUNING-, PRESET-, nuoli- ja ENTER-näppäimet (s. 31, 32) 22 SETUP-näppäin (s. 41) 23 RETURN-näppäin 24 SETUP MIC -tulo (s. 29) 25 USB-liitäntä (s. 68) 26 AUX INPUT -tulot (HDMI, VIDEO, AUDIO L/R ja DIGITAL) (s. 18, 19) 27 Näppäimet ja (s. 58, 73) 28 MUSIC OPTIMIZER -näppäin (s. 59) 29 Virtakytkin (s. 24) 30 RT/PTY/TP-näppäin (Euroopan, Australian ja Aasian mallit) (s. 32) Näyttö Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 Kaiutin/Kanavailmaisimet 2 Z2(Powered Zone 2) -ilmaisin (s. 70) 3 Kuuntelutilan ja signaalityypin ilmaisimet (s. 36, 58) 4 NETWORK-ilmaisin (s. 61) 5 Viritystavan ilmaisimet RDS-ilmaisin (s. 33) AUTO-ilmaisin (s. 32) TUNED-ilmaisin (s. 32) FM STEREO -ilmaisin (s. 32) 6 SLEEP-ilmaisin (s. 26) 7 BI AMP -ilmaisin (s. 16) 8 Kuulokkeiden ilmaisin (s. 27) 9 Audyssey-ilmaisin (s. 29, 49) 10 Tekstikenttä 11 USB-ilmaisin (s. 67) 12 Äänenvoimakkuustaso (s. 25) 13 MUTING-ilmaisin (s. 26) 14 Audiosignaalin ilmaisin 9

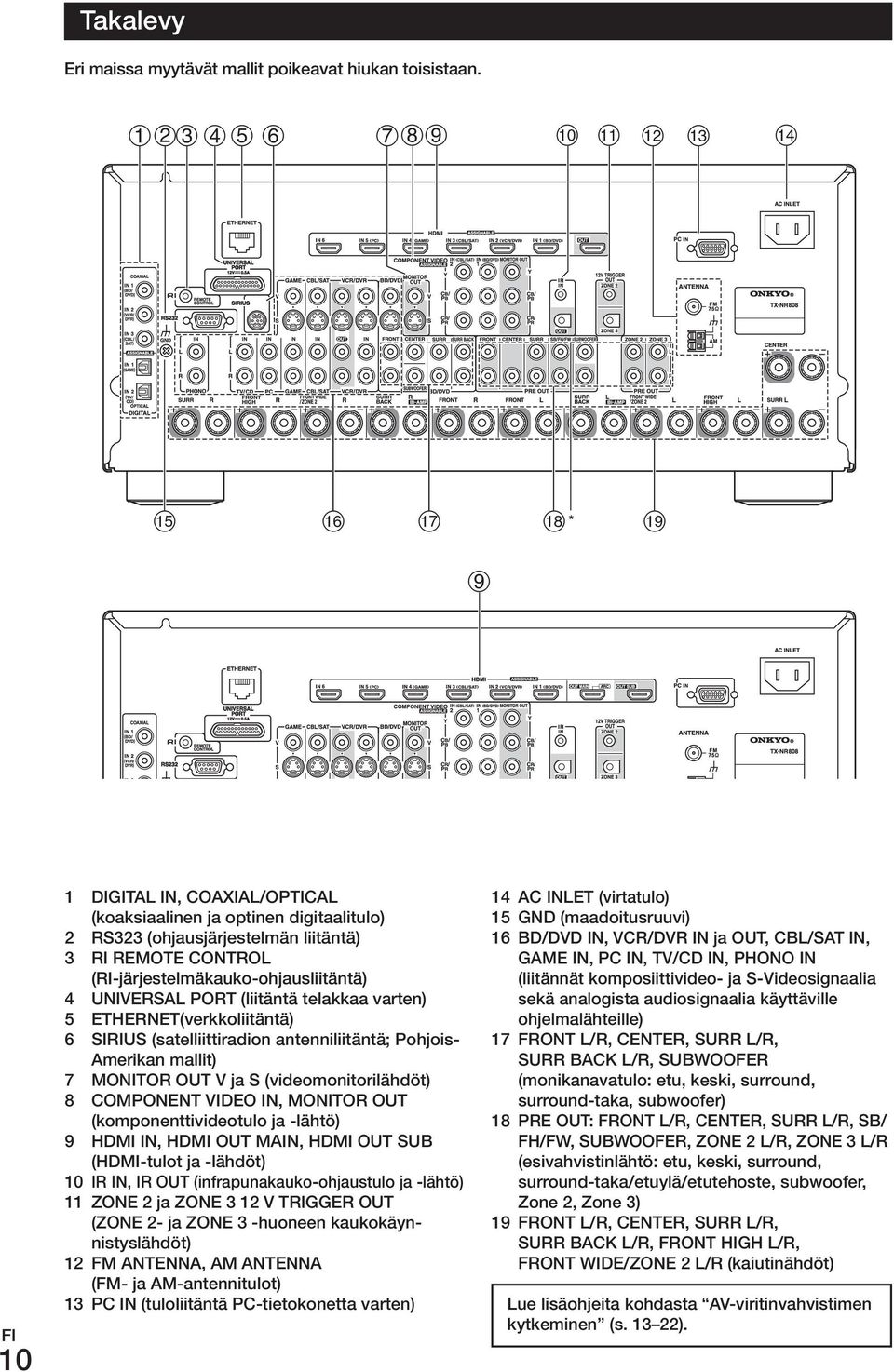

10 Takalevy Eri maissa myytävät mallit poikeavat hiukan toisistaan. * 10 1 DIGITAL IN, COAXIAL/OPTICAL (koaksiaalinen ja optinen digitaalitulo) 2 RS323 (ohjausjärjestelmän liitäntä) 3 RI REMOTE CONTROL (RI-järjestelmäkauko-ohjausliitäntä) 4 UNIVERSAL PORT (liitäntä telakkaa varten) 5 ETHERNET(verkkoliitäntä) 6 SIRIUS (satelliittiradion antenniliitäntä; Pohjois- Amerikan mallit) 7 MONITOR OUT V ja S (videomonitorilähdöt) 8 COMPONENT VIDEO IN, MONITOR OUT (komponenttivideotulo ja -lähtö) 9 HDMI IN, HDMI OUT MAIN, HDMI OUT SUB (HDMI-tulot ja -lähdöt) 10 IR IN, IR OUT (infrapunakauko-ohjaustulo ja -lähtö) 11 ZONE 2 ja ZONE 3 12 V TRIGGER OUT (ZONE 2- ja ZONE 3 -huoneen kaukokäynnistyslähdöt) 12 FM ANTENNA, AM ANTENNA (FM- ja AM-antennitulot) 13 PC IN (tuloliitäntä PC-tietokonetta varten) 14 AC INLET (virtatulo) 15 GND (maadoitusruuvi) 16 BD/DVD IN, VCR/DVR IN ja OUT, CBL/SAT IN, GAME IN, PC IN, TV/CD IN, PHONO IN (liitännät komposiittivideo- ja S-Videosignaalia sekä analogista audiosignaalia käyttäville ohjelmalähteille) 17 FRONT L/R, CENTER, SURR L/R, SURR BACK L/R, SUBWOOFER (monikanavatulo: etu, keski, surround, surround-taka, subwoofer) 18 PRE OUT: FRONT L/R, CENTER, SURR L/R, SB/ FH/FW, SUBWOOFER, ZONE 2 L/R, ZONE 3 L/R (esivahvistinlähtö: etu, keski, surround, surround-taka/etuylä/etutehoste, subwoofer, Zone 2, Zone 3) 19 FRONT L/R, CENTER, SURR L/R, SURR BACK L/R, FRONT HIGH L/R, FRONT WIDE/ZONE 2 L/R (kaiutinähdöt) Lue lisäohjeita kohdasta AV-viritinvahvistimen kytkeminen (s ).

11 Kauko-ohjain AV-viritinvahvistimen ohjaus Paina aluksi RECEIVER-näppäintä, jotta kauko-ohjain asettuu AV-viritinvahvistimen ohjaustilaan. Voit kauko-ohjata myös Onkyo-Blu-ray Disc-/ DVD- ja CD-soitinta sekä muita lisälaitteita. Lue lisätietoja kohdasta Kauko-ohjauskoodien syöttäminen (s. 82). *1 *2 Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 STANDBY-näppäin (s. 24) 2 ON-näppäin (s. 24) 3 ACTIVITIES-makronäppäimet (ALL OFF, MY MOVIE, MY TV, MY MUSIC) (s. 27, 87) 4 REMOTE MODE/INPUT SELECTOR -näppäimet (BD/DVD, VCR/DVR, CBL/SAT, GAME, PC, AUX, TUNER, TV/CD, PHONO, PORT, NET/USB), (s. 25) 5 SP LAYOUT -näppäin (s. 26) 6 Nuolinäppäimet / / / ja ENTER-näppäin 7 SETUP-näppäin (s. 41) 8 LISTENING MODE -näppäin (MOVIE/TV, MUSIC, GAME, THX), (s. 35) 9 DIMMER-näppäin (s. 25) 10 DISPLAY-näppäin (s. 25) 11 MUTING-näppäin (s. 26) 12 VOL / -näppäimet (s. 25) 13 RETURN-näppäin 14 HOME-näppäin (s. 26) 15 SLEEP-näppäin (s. 26) Virittimen ohjaus Kun haluat ohjata AV-viritinvahvistimen viritintä, paina aluksi TUNER-näppäintä (tai RECEIVERnäppäintä), jotta kauko-ohjain asettuu radion ohjaustilaan. Valitse sitten aaltoalueeksi FM tai AM painelemalla TUNER-näppäintä. 1 Nuolinäppäimet / (s. 31) 2 D.TUN-näppäin (ohjelmalähteenä oltava TUNER ), (s. 31) 3 CH +/ -näppäin (s. 32) 4 Numeronäppäimet (s. 31) *1 Kun haluat vaihtaa kauko-ohjaimen toimintatilaa vaihtamatta samalla ohjelmalähdettä, paina ensin MODE-näppäintä ja sitten 8 sekunnin kuluessa haluamaasi REMOTE MODE -kohdan ohjelmalähdevalitsinta. Nyt voit ohjata kyseistä ohjelmalähdettä AV-viritinvahvistimen kauko-ohjaimella. *2 VIDEO-näppäimellä avaat kätevästi HOME-valikon. 11

12 Tietoa kotiteatterista Kotiteatterin käyttö Monipuolisen AV-viritinvahvistimen ansiosta pääset nauttimaan kotiteatterissasi surround-äänentoistosta, joka luo aidontuntuisen ja avaran äänimaiseman. Tunnelma on kuin elokuvateatterissa tai konserttisalissa. Blu-ray Disc- ja DVD-levyjä toistettaessa voit hyödyntää DTS- ja Dolby Digital -toimintatilaa ja televisiota katseltaessa puolestaan Dolby Pro Logic IIx-, DTS Neo:6- tai Onkyon omaa DSP-toimintatilaa. Pääset myös nauttimaan THX Surround EX -äänentoistosta. (Järjestelmään annattaa hankkia THX-sertifioidut kaiuttimet). 1, 2 Etukaiuttimet (vasen ja oikea) Etukaiuttimet toimivat kotiteatterin pääkaiuttimina muodostaen äänimaiseman tukevan perustan. Sijoita etukaiuttimet kuuntelijan pään korkeudelle television kummallekin puolelle ja suuntaa ne kuuntelupisteeseen. Etukaiuttimien ja kuuntelupisteen tulisi muodostaa tasasivuinen kolmio. 3 Keskikaiutin Keskikaiutin täydentää etukaiuttimien äänen luomalla entistä paremman tilavaikutelman ja äänikuvan. Elokuvien osalta keskikaiutinta käytetään pääasiassa puheosuuksien toistoon. Sijoita se television ylä- tai alapuolelle ja suuntaa kuuntelupisteeseen. Pyri asettamaan keskikaiutin kuuntelijan pään ja etukaiuttimien korkeudelle. 4, 5 Surround-kaiuttimet (vasen ja oikea) Surround-kaiuttimet tarkentavat äänten paikantumista ja avartavat tilavaikutelmaa. Sijoita ne kuuntelupisteen sivuille tai hiukan taakse noin cm kuuntelijan päätä korkeammalle. Pyri sijoittamaan surround-kaiuttimet yhtä kauas kuuntelupisteestä. 1/3 etäisyydellä seinästä Nurkassa 6 Subwoofer(it) Subwoofer toistaa LFE (Low-Frequency Effects) -kanavan bassoäänet. Bassontoiston voimakkuus ja äänenlaatu riippuu subwooferin paikasta, huoneen muodosta ja kuntelupisteen sijainnista. Yleensä subwoofer kannattaa sijoittaa huoneen etunurkkaan tai oheisen kuvan mukaisesti kolmanneksen etäisyydelle seinästä. Vihje Etsi subwooferin paikka laittamalla soimaan runsaasti bassoa sisältävä elokuva tai musiikkikappale ja siirtele subwooferia huoneessa. Valitse paikka, jossa bassot toistuvat tukevina ja selkeinä. 7, 8 Surround-takakaiuttimet (vasen ja oikea) Nämä kaiuttimet tarvitaan esimerkiksi Dolby Digital EX-, DTS-ES Matrix-, DTS-ES Discrete- ja THX Surround EX -äänentoistoon. Ne lisäävät tilaäänen luonnollisuutta ja saavat kuuntelijan takaa kuuluvat äänet paikantumaan entistä tarkemmin. Sijoita kaiuttimet kuuntelupisteen taakse noin cm kuuntelijan päätä korkeammalle. 9, 10 Etuyläkaiuttimet (vasen ja oikea) Nämä kaiuttimet tarvitaan Dolby Pro Logic IIz Height- ja Audyssey DSX -äänentoistoon. Ne parantavat merkittävästi tilantuntua. Sijoita kaiuttimet vähintään 100 cm etukaiuttimien tason yläpuolelle (mahdollisimman ylös) ja käännä ne hiukan suurempaan kulmaan kuin etukaiuttimet. 11, 12 Etutehostekaiuttimet (vasen ja oikea) Nämä kaiuttimet tarvitaan Audyssey DSX -äänentoistoon. Ne parantavat merkittävästi tilantuntua. Sijoita kaiuttimet kohtuullisen kauas etukaiuttimien sivuille. Lue lisätietoja kaiuttimien sijoittami-sesta Audyssey DSX -kuuntelutilaa varten osoitteesta 12

13 AV-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Kaiutinasetelma Oheinen taulukko havainnollistaa toistettavien kanavien määrää suhteessa kaiuttimien määrään. 7.1-kanavaiseen surround-äänentoistoon tarvitset seitsemän kaiutinta ja aktiivisen subwooferin x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Kaiutinmäärä Etukaiuttimet Keskikaiutin Surroundkaiuttimet Surroundtakakaiut. x x x x *1*2 Surroundtakakaiut. x x x x *2 Etuyläkaiuttimet x x x x x x *2 Etutehostekaiuttimet* x x x x x x 2 *1 Jos sinulla on vain yksi surround-takakaiutin, kytke se SURR BACK L -kaiutinlähtöön. *2 Etuylä-, surround-taka- ja etutehostekaiuttimia ei voi käyttää yhtäaikaa. Kaiuttimien kytkemisessä huomioitavaa Lue seuraavat ohjeet ennen kaiuttimien kytkemistä. Kaiuttimien impedanssi voi olla 4 16 ohmia. Jos jonkun kaiuttimen impedanssi on vähintään 4 mutta alle 6 ohmia, aseta kaiuttimien minimi-impedanssiasetukseksi 4ohms (s. 45). Jos kaiuttimien impedanssi on liian pieni ja käytät vahvistinta suurella teholla pitkän aikaa, vahvistimen suojapiiri saattaa aktivoitua. Irrota virtajohto pistorasiasta ennen kytkentöjen tekemistä. Lue kaiuttimien omat käyttöohjeet. Kiinnitä erityistä huomiota kaiutinliitäntöjen napaisuuteen. Kytke siis vahvistimen positiivinen (+) liitin kaiuttimen positiiviseen liittimeen ja negatiivinen ( ) negatiiviseen. Väärä napaisuus aiheuttaa vaihevirheen, jolloin ääni kuulostaa epäselvältä ja ponnettomalta. Vältä liian pitkiä tai ohuita kaiutinkaapeleita, sillä ne saattavat heikentää äänenlaatua. Älä aiheuta oikosulkua positiivisen ja negatiivisen johtimen välille, jotta AV-viritinvahvistin ei rikkoudu. Estä johtimen metallisäikeiden osuminen AV-viritinvahvistimen takalevyyn, jotta AV-viritinvahvistin ei rikkoudu. Voimakkaan ja tarkan bassontoiston varmistamiseksi järjestelmään kannattaa hankkia aktiivinen subwoofer riippumatta muiden kaiuttimien määrästä. Säädä kaiutinasetukset huolellisesti, jotta surround-äänentoisto on mahdollisimman hyvä. Voit säätää asetukset automaattisesti (s. 28) tai manuaalisesti (s. 45). Kaiutinkaapelitarrojen kiinnittäminen AV-viritinvahvistimen positiiviset (+) kaiutinliittimet ovat punaisia ja negatiiviset ( ) mustia. Yhteen kaiutinliittimeen saa kytkeä vain yhden johdon, jotta AV-viritinvahvistin ei rikkoudu. Älä kytke kaiutinta useampaan kuin yhteen kaiutinlähtöön. Kaiutin Etuvasen, etuylävasen, etutehostevasen, Zone 2 vasen Etuoikea, etuyläoikea, etutehostevasen, Zone 2 oikea Keski Surround vasen Surround oikea Surround-takavasen Surround-takaoikea Väri Valkoinen Punainen Vihreä Sininen Harmaa Ruskea Vaaleanruskea Pakkauksessa on värilliset tunnistetarrat, jotka kannattaa kiinnittää kaiutinkaapeleiden positiivisiin (+) johtoihin edellä olevan taulukon mukaisesti. Kun olet kiinnittänyt väritarrat, sinun on helppo kytkeä kaapelit oikeisiin kaiutinliittimiin. 13

14 Kaiutinkaapeleiden kytkeminen Ruuvikiristeiset kaiutinliittimet Kuori johtimien päät paljaiksi noin mm matkalta ja kierrä johdinsäikeet tiiviiksi nipuiksi oheisen kuvan mukaisesti mm Banaaniliittimien käyttö (Pohjois-Amerikan mallit) Kierrä liittimen kiristysholkki kiinni ennen banaaniliittimen kytkemistä. Älä työnnä pelkkää johtimen päätä liittimen keskireikään. Kytke kaiuttimet oikeisiin kaiutinlähtöihin kuvan mukaisesti. Jos sinulla on vain yksi surround-takakaiutin, kytke se SURR BACK L -kaiutinlähtöön. Etuylä oikea Etutehoste oikea Etuoikea Etuvasen Etutehoste Etuylä Keski vasen vasen Surround oikea Surround takaoikea Surround takavasen Surround vasen 14

15 LINE INPUT LINE INPUT Dipolikaiuttimien käyttö Voit kytkeä surround-kanaviin ja -takakanaviin dipolikaiuttimet. Ne suuntaavat äänensä kahteen suuntaan. Dipolikaiuttimissa on yleensä nuoli, joka osoittaa kaiuttimen suositellun asennon. Surround-dipolikaiuttimet kannattaa sijoittaa niin, että nuoli osoittaa televisioon/valkokankaaseen. Surround-takakanavien dipolikaiuttimet kannattaa puolestaan sijoittaa siten, että niiden nuolet osoittavat toisiaan kohti. Oheinen kuva havainnollistaa sijoittelua. 1, 2 Etukaiuttimet 3 Keskikaiutin 4, 5 Surround-kaiuttimet 6 Subwoofer(it) 7, 8 Surround-takakaiuttimet 9, 10 Etuyläkaiuttimet 11, 12 Etutehostekaiuttimet Dipolikaiuttimet Tavalliset kaiuttimet TV/valkokangas TV/valkokangas Aktiivisen subwooferin kytkeminen Kytke AV-viritinvahvistimen SUBWOOFER PRE OUT-lähtö sopivalla kaapelilla aktiivisen subwooferin yhteensopivaan tuloon oheisen kuvan mukaisesti. Jos käytät passiivista subwooferia ja erillistä vahvistinta, kytke SUBWOOFER PRE OUT -lähtö vahvistimen yhteensopivaan tuloon. Laitteessa on kaksi samanlaista subwoofer-lähtöä, joten voit laittaa järjestelmään kaksi aktiivista subwooferia. Aktiiviset subooferit LINE INPUT LINE INPUT Etukaiuttimien bi-amping-kaksoisvahvistus Lähtökohtaisesti FRONT L/R -lähtö on tarkoitettu etukaiuttimille ja SURR BACK L/R puolestaan surround-kaiuttimille. Vaihtoehtoisesti voit käyttää niitä yhdessä etukaiuttimille, jotka mahdollistavat bi-amping -kytkennän. Sen ansiosta kaiuttimen diskantti- ja bassoelementtejä voidaan ohjata omilla vahvistimilla, mikä parantaa äänenlaatua. Kun bi-amping-kytkentä on käytössä, AV-viritinvahvistin pystyy ohjaamaan pääkuunteluhuoneessa 5.1-kanavaista äänentoistoa. Kytke FRONT L/R -lähtö kaiuttimen bassoelementteihin ja SURR BACK L/R -lähtö diskanttielementteihin. Kun olet saanut Bi-amping-johdotuksen valmiiksi, kytke AV-viritinvahvistimen virta päälle. Valitse sitten Speakers Type(Front) -asetukseksi Bi-Amp, jotta vahvistin asettuu oikeaan toimintatilaan (s. 45). Oikea kaiutin Diskantti Basso Vasen kaiutin Tärkeää: Kun teet bi-amping-kytkennän, poista kaiuttimien diskantti- ja bassoliittimiä yhdistävät kytkentäsillat. Bi-ampin edellyttää, että kauttimet ovat yhteensopivia. Selvitä asia kaiuttimien omista käyttöohjeista. 15

16 Erillisen päätevahvistimen kytkeminen Jos tarvitset lisää tehoa, voit kytkeä järjestelmään erillisen päätevahvistimen ja käyttää AV-viritinvahvistinta etuvahvistimena. Kytke päätevahvistin PRE OUT -lähtöön ja kytke kaikki kaiuttimet päätevahvistimeen. Kytke aktiivinen subwoofer AV-viritinvahvistimen SUBWOOFER PRE OUT -lähtöön. Laitteessa on kaksi subwoofer-lähtöä, jotka syöttävät saman signaalin ja mahdollistavat jopa kahden subwooferin käytön. Päätevahvistin Aktiiviset subwooferit Lue lisää kohdasta Aktiivisen subwooferin kytkeminen (s. 15). 1 Vasen etukaiutin 2 Keskikaiutin 3 Oikea etukaiutin 4 Vasen surround-kaiutin 5 Oikea surround-kaiutin 6 Vasen surround-taka/etutehoste/etuylälaiutin* 1 7 Oikea surround-taka/etutehoste/etuylälaiutin* 1 *1 Valite asetukseksi None niiden kanavien osalta, jotka eivät ole käytössä (s. 46). SB: Surround-takakanava FH: Etuyläkanava FW: Etutehostekanava 16

17 Tietoa AV-laitteiden kytkemisestä Esimerkkijärjestelmiä Kytkeminen HDMI-kaapelilla : Video ja audio Kytkeminen muilla kaapeleilla : Video : Audio AV-viritinvahvistin AV-viritinvahvistin TV, projektori tms. Blu-ray Disc- tai DVD-soitin Pelikonsoli TV, projektori tms. Blu-ray Disc- tai DVD-soitin Pelikonsoli Lue kaikkien AV-laitteiden omat käyttöohjeet ennen kytkentöjen tekemistä. Älä kytke virtajohtoa ennenkuin olet tehnyt ja tarkastanut kaikki muut kytkennät. Kytke liittimet huolellisesti. (Huono kontakti aiheuttaa hurinaa ja toimintahäiriöitä). Pidä audio- ja videokaapelit erillään virta- ja kaiutinkaapeleista estääksesi häiriöiden syntymisen. AV-kaapelit ja -liittimet Signaali Kaapeli Liitin Kuvaus Video ja audio Video HDMI HDMI HDMI-liitännän kautta voi kulkea sekä digitaalinen video- että audiosignaali. Y PB/CB PR/CR Vihreä Sininen Punainen Oikein! Väärin! Komponenttivideokaapelissa kirkkaussignaali (Y) ja värierotussignaalit (PB, PB) kulkevat eri johdoissa, mikä tuottaa parhaan kuvanlaadun. (Merkintätapa riippuu television valmistajasta). Audio Analoginen RGB S-Video Komponenttivideo Komposiittivideo Optinen digitaaliaudio Analoginen audio (RCA) PC-tietokoneiden ja näyttöjen tavallinen analoginen liitintyyppi (D-Sub, D-Sub-mini). S-Video-järjestelmässä kirkkaus- ja värisignaali kulkevat omissa johtimissa. S-Video tuottaa paremman kuvan kuin komposiittivideo. V Keltainen Komposiittivideoliitäntä on hyvin yleinen televisioissa, videonauhureissa ja muissa videolaitteissa. OPTICAL L R Oranssi Valkoinen Punainen Optisen digitaaliliitännän kautta voit toistaa digitaalista audiota kuten PCM*, Dolby Digital ja DTS. Äänenlaatu on verratavissa koaksiaali-sen digitaaliliitännän äänenlaatuun. Koaksiaalisen digitaaliliitännän kautta voit toistaa digitaalista audiota kuten PCM*, Dolby Digital a DTS. Äänenlaatu on verratavissa optisen digitaaliliitännän äänenlaatuun. Analogisen RCA-audioliitännän kautta kulkee analoginen audiosignaali. Koaksiaalinen digitaaliaudio Monikanavainen analoginen audio (RCA) Kaapelin kautta kulkee monikanavainen analoginen audiosignaali. Sillä kytketään esimerkiksi DVD-soittimen 7.1-kanavainen audiolähtö. Yhden monikanavakaapelin sijaan voit käyttää myös erillisiä kaapeleita. * PCM-signaalin yhteensopivat näytetaajuudet ovat 32/44,1/48/88,2/96 khz. HDMI-liitäntä mahdollistaa jopa 176,4/192 khz näytetaajuuden käytön. AV-viritinvahvistimessa ei ole SCART-liitäntää. AV-viritinvahvistimen optisissa liittimissä on suojaläpät, jotka avautuvat, kun kaapelin liitin työnnetään paikoilleen. Läppä sulkeutuu automaattisesti, kun irrotat kaapelin. Työnnä kaapelin liitinpää aina huolellisesti loppuun asti. Varoitus Kytke ja irrota optisen kaapelin liitin suorassa kulmassa, jotta suojaläppä ei viotu. 17

18 Lisälaitteiden kytkeminen HDMI-kaapelilla Videonauhuri tai DVD/DVR-tallennin Pelikonsoli TV, projektori tms. Tietokone Blu-ray Disc/DVD-soitin Videokamera Satelliittiviritin, kaapelisovitin, digiboksi tms. Kytke laitteet sopiviin liittimiin. Oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. X (taulukossa): voit muuttaa asetelmaa (s. 42). Liitin Signaali Laite Muutettavissa Tulo HDMI IN 1 Audio/Video Blu-ray Disc/DVD-soitin x HDMI IN 2 Videonauhuri tai DVD/DVR-tallennin x HDMI IN 3 Satelliittiviritin, kaapelisovitin, digiboksi tms. x HDMI IN 4 Pelikonsoli x HDMI IN 5 Tietokone x HDMI IN 6 Muu laite x AUX INPUT HDMI Lähtö HDMI OUT MAIN TV HDMI OUT SUB Videokamera Projektori tms. Lue lisätietoja kohdasta Tietoa HDMI-järjestelmästä (s. 95) ja RIHD-yhteensopivan television, soittimen tai tallentimen käyttö (s. 96). 18 Äänen paluukanava (ARC, Audio Return Channel) Äänen paluukanavatoiminnon (ARC) ansiosta HDMI-yhteensopiva televisio voi syöttää audiosignaalin AV-viritinvahvistimen HDMI OUT MAIN -lähdön kautta eteenpäin. Toiminto edellyttää, että ohjelmalähteeksi on valittu TV/CD. ARC-toiminto edellyttää, että ohjelmalähteeksi on valittu TV/CD, television pitää olla ARC-yhteensopiva ja HDMI Control (RIHD) -asetuksena pitää olla On (s. 56). Vihje HDMI IN -tulon kautta kulkevan audiosignaalin kuunteleminen television kaiuttimista: - Valitse RIHD-yhteensopivan television osalta TV Control -asetukseksi On (s. 57). - Jos televisio ei ole RIHD-yhteensopiva, valitse Audio TV OUT -asetukseksi On (s. 56) tai TV Control -asetukseksi Off. - Valitse Blu-ray Disc/DVD-soittimen HDMI-audiolähtöasetukseksi PCM. - Voit kuunnella televisiota AV-viritinvahvistimen kautta. Lue lisätietoja kohdasta Lisälaitteiden kytkeminen (s. 19). Kun aiot kuunnella HDMI-yhteensopivaa laitetta AV-viritinvahvistimen kautta, muokkaa asetukset siten, että laitteen kuva näkyy televisiosta (valitse lisäksi television ohjelmalähteeksi AV-viritinvahvistimeen kytketty HDMI-laite). Jos televisio on sammutettuna tai sen ohjelmalähteeksi on valittu jokin muu laite, myöskään AV-viritinvahvistimen kautta ei välttämättä kuulu lisälaitteen ääntä. Kun Audio TV OUT -asetuksena on On (s. 56) kuulet äänet television kaiuttimista. Jos tämän jälkeen säädät AV-viritinvahvistimen äänenvoimakkuutta, kuulet äänet myös AV-viritinvahvistimen kautta. Kun TV Control -asetuksena on On (s. 57) kuulet äänet RIHD-yhteensopivan television kaiuttimista. Jos tämän jälkeen säädät AV-viritinvahvistimen äänenvoimakkuutta, television kaiuttimet mykistyvät ja kuulet äänet vain AV-viritinvahvistimen kautta. Voit mykistää AV-viritinvahvistimen kaiuttimet muuttamalla sen tai television asetuksia tai säätämällä AV-viritinvahvistimen äänenvoimakkuuden minimiin.

19 Lisälaitteiden kytkeminen Etulevy Takalevy Kytke laitteet sopiviin liittimiin. Oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. X (taulukossa): voit muuttaa asetelmaa (s. 44). No. Liitäntä Signaali Laitteet Muutettavissa 1 AUX INPUT VIDEO Komposiittivideo Videokamera tms. AUDIO L/R DIGITAL Analoginen audio Digitaalinen audio 2 COMPONENT IN 1 (BD/DVD) Komponenttivideo Blu-ray Disc/DVD-soitin x VIDEO IN 2 (CBL/SAT) Satelliittiviritin, kaapelisovitin, digiboksi tms. x MONITOR OUT TV, projektori tms. 3 DIGITAL COAXIAL IN 1 (BD/DVD) Digitaalinen audio Blu-ray Disc/DVD-soitin x IN 2 (VCR/DVR) Videonauhuri, DVD/DVR-tallennin x IN 3 (CBL/SAT) Satelliittiviritin, kaapelisovitin, digiboksi tms. x OPTICAL IN 1 (GAME) Pelikonsoli x IN 2 (TV/CD) TV, CD-soitin x 4 MONITOR OUT Komposiittivideo, S-Video TV, projektori tms. BD/DVD IN Analoginen audio, komposiitivideo, S-Video Blu-ray Disc/DVD-soitin VCR/DVR IN Videonahuri tai DVD-tallennin / DVR-tallennin CBL/SAT IN GAME IN Satelliittiviritin, kaapelisovitin, digiboksi tms. Pelikonsoli PC IN Analoginen audio Tietokone TV/CD IN TV, CD-soitin, kasettidekki, MD, CD-R, levysoitin* 1 PHONO IN Levysoitin* 1 5 UNIVERSAL PORT Analoginen audio/video Yhteensopiva telakka (UP-A1 Dock tms.) 6 PC IN Analoginen RGB Tietokone * 2 7 Monikanavatulo Analoginen audio DVD-soitin, DVD-Audio- tai Super Audio CD-soitin, MPEG-dekooderi * 3 19

20 *1 Jos MM-äänirasialla varustetussa levysoittimessa on oma esivahvistin, kytke se TV/CD IN -tuloon. Jos esivahvistinta ei ole tai se on kytketty pois käytöstä, kytke levysoitin PHONO IN -tuloon. Jos levysoittimessa on MC-äänirasia, hanki erillinen MC-vahvistinyksikkö tai -sovitin ja kytke se PHONO IN -tuloon. Lue lisäohjeet levysoittimen omasta käyttöohjekirjasta. Kytke levysoittimen maadoistusjohto AV-viritinvahvistimen GND-ruuviin. Jos tästä aiheutuu hurinaa, irroita maadoistusjohto GND-ruuvista. *2 Kun tietokone on kytketty PC IN -tuloon ja valitset ohjelmalähteeksi PC, tietokoneen videosignaali syötetään eteenpäin HDMI OUT -lähdöstä. Jos toisaalta olet linkittänyt HDMI IN -tulon PC-ohjelmalähdevalitsimeen, AV-viritinvahvistin syöttää ensisijaisesti HDMI IN -tulon signaalin. Tämä johtuu siitä, että AV-viritinvahvistin valitsee ensisijaisen videotulon seuraavassa järjestyksessä: HDMI > komponenttivideo > analoginen RGB. *3 Ota monikanavatulo käyttöön BD/DVD-ohjelmalähdevalitsimella. Lue myös kohta Audiosignaalin esivalinta (s. 60) sekä kohta Subwoofer Input Sensitivity (Subwoofer-tulon herkkyys) (s. 45). AV-viritinvahvistin syöttää AUX INPUT -tulon audio- ja videosignaalin VCR/DVR OUT -lähdön kautta eteenpäin. Kytkentätapa 4 mahdollistaa musiikin kuuntelun ja tallentamisen Zone 2/3 -huoneessa. Voit myös tallentaa musiikkia päähuoneessa ja kuunnella sitä samalla Zone 2/3 -huoneessa. Kytkentätapa 3 mahdollistaa Dolby Digital- ja DTS-äänentoiston. (Jos haluat kuunnella tai tallentaa musiikkia päähuoneen ohella myös Zone 2/3 -huoneessa, käytä kytkemistapoja 3 ja 4 ). Videokuvan tallentaminen Edellä olevien kytkentöjen avulla et voi tallentaa videota AV-viritinvahvistimen kautta. Lue videotallennuksen tarvitsemista kytkennöistä jäljempää (s. 34). RI-yhteensopivien Onkyo-laitteiden kytkeminen Vaihe 1: Kytke kaikki Onkyo-laitteet analogisilla audiokaapeleilla (katso edellisen taulukon kytkemisvaihtoehtoa 4) (s. 19). Vaihe 2: Tee RI-toiminnon edellyttämä kytkentä (ks.kuva). Vaihe 3: Jos järjestelmässä on RI Dock -telakka tai kasettidekki, muuta ohjelmalähdetunnus sopivaksi (s. 27). RI (Remote Interactive) -järjestelmä mahdollista seuraavat erikoistoiminnot: Järjestelmän päällekytkeminen / Automaattinen virrankytkentä Kun käynnistät RI-yhteensopivan ohjelmalähteen toiston, AV-viritinvahvistin herää automaattisesti valmiustilasta ja asettuu ohjelmalähteen edellyttämään toimintatilaan. Suora ohjelmalähteenvaihto Kun käynnistät RI-yhteensopivan laitteen toiston, AV-viritinvahvistin ottaa sen ohjelmalähteekseen automaattisesti. Kauko-ohjaus Tee RI-kytkennät RI-kaapeleilla. RI-kaapeli on Onkyo-soittimien vakiovaruste (DVD, CD jne.) Joissakin laitteissa on kaksi RI-liitäntää. Voit kytkeä kumman tahansa AV-viritinvahvistimeen, ja toisen voit kytkeä johonkin muuhun RI-yhteensopivaan ohjelmalähteeseen. Kytke RI-liitäntään vain Onkyo-laite. Muiden valmistajien laitteiden kytkeminen saattaa aiheuttaa vian. Lisälaite ei välttämättä tue kaikkia RI-järjestelmän mahdollistamia toimintoja. Lue tarkat tiedot Onkyo-laitteen omasta käyttöohjeesta. Kun Zone 2- tai Zone 3 -monihuonetoiminto on käytössä, Järjestelmän päällekytkeminen/ Automaattinen virrankytkentä - ja Suora ohjelmalähteenvaihto -toiminnot eivät ole käytettävissä. Älä tee erillistä RI-kytkentää, jos ohjaat järjestelmää HDMI-liitännän kautta. Lue HDMI Control (RIHD); (RIHD-ohjaus HDMIliitännän kautta) (s. 56). L R IN TV/CD FRONT Voit ohjata RI-yhteensopivia Onkyo-laitteita AV-viritinvahvistimen kauko-ohjaimella. Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin eikä lisälaitteeseen. Kauko-ohjaus edellyttää, että olet syöttänyt jo aiemmin laitteiston tarvitsemat ohjauskoodit (s. 82). REMOTE CONTROL CD-soitin tms. L R BD/DVD R L ANALOG AUDIO OUT 20 DVD-soitin tms. R L ANALOG AUDIO OUT

21 Antennin kytkeminen Kytke pakkaukseen kuuluva FM-antenni ja AM-silmukka-antenni näiden ohjeitten mukaisesti. AV-viritinvahvistin ei vastaanota radiolähetyksiä ilman kunnon antennia, joten radion kuunteleminen edellyttää antennin kytkemistä. Pohjois-Amerikan ja Taiwanin mallit Euroopan, Australian ja Aasian mallit Varoitus Älä vahingoita itseäsi käsitellessäsi nastoja. Työnnä liitin kokonaan paikoilleen Työnnä liitin kokonaan paikoilleen Paina Työnnä johdin sisään Vapauta Nasta tms. AM-silmukka-antenin asentaminen FM-sisäantenni (vakiovaruste) AM-silmukka-antenni (vakiovaruste) Kun AV-viritinvahvistin on käyttövalmis, avaa radio ja suuntaa antenni siten, että radiolähetysten vastaanotto onnistuu mahdollisimman hyvin. Sijoita AM-silmukka-antenni mahdollisimman kauas AV-viritinvahvistimesta, televisiosta, kaiutinkaapeleista ja virtajohdoista. Vihje Jos sisäkäyttöön tarkoitettu FM-vakioantenni ei riitä hyvään vastaanottoon, käytä talon FM-ulkoantennia. Jos sisäkäyttöön tarkoitettu AM-vakioantenni ei riitä hyvään vastaanottoon, käytä talon AM-ulkoantennia. Virtajohdon kytkeminen Kytke kaiuttimet ja AV-laitteet ennen virtajohdon kytkemistä. AV-viritinvahvistimen virrankytkeminen saattaa aiheuttaa hetkellisen jännitepiikin, joka häiritsee muita samassa virtapiirissä olevia laitteita. Siirrä AV-viritinvahvistin tarvittaessa toiseen virtapiiriin. Käytä vain AV-viritinvahvistimen mukana toimitettua virtajohtoa. Se on tarkoitettu vain AV-viritinvahvistimen käyttöön, joten älä kytke sitä muihin laitteisiin. Älä irrota virtajohtoa AV-viritinvahvistimesta, kun sen toinen pää on yhä kytkettynä pistorasiaan. Johdon vääränlaisesta käsittelystä saattaa aiheutua sähköisku. Irrota virtajohto aina ensin pistorasiasta ja vasta sitten AV-viritinvahvistimesta. Vaihe 1: Kytke pakkauksessa oleva virtajohto AV-viritinvahvistimen AC INLET -virtatuloon. Pistorasiaan (AC) Vaihe 2: Kytke virtajohto pistorasiaan. Pyri välttämään jatkojohtoja. 21

22 Mitä liitäntöjä kannattaa käyttää? AV-viritinvahvistimessa on useita erilaisia liitinvaihtoehtoja, joten voit helposti kytkeä siihen monentyyppisiä AV-lisälaitteita. Valitse sopiva liitäntätapa laitteiden ominaisuuksien perusteella. Käytä valinnan apuna seuraavia ohjeita. Videoliitännät Voit käyttää videolaitteiden kytkemiseen seuraavia liitäntätyyppejä: komposiittivideo, S-Video, PC-IN (analoginen RGB), komponenttivideo tai HDMI. Viimeksi mainittu tuottaa parhaan kuvanlaadun. AV-viritinvahvistin käsittelee videosignaalin tarpeen mukaan upconvert- tai downconvert-muunnoksella riippuen Monitor Out -kohdan asetuksesta (s. 42). Tavallisesti tämä merkitsee signaalin upconversion-muunnosta komponenttivideolähtöön tai HDMI-lähtöön sopivaksi. THX-suositusten mukaan videosignaali kannattaa syöttää järjestelmän läpi ilman upconversion-muunnosta (komponenttitulo komponenttilähtöön jne.).ohita prosessointi seuraavasti. Paina yhtäaikaa AV-viritinvahvistimen VCR/DVR- ja RETURN-näppäintä. Jatka VCR/DVR-näppäimen yhtäjaksoista painamista ja valitse asetukseksi Skip painelemalla RETURN-näppäintä riittävän monta kertaa. Voit ottaa upconversion-muunnoksen uudelleen käyttöön soveltamalla samaa ohjetta valitaksesi asetukseksi Use -vaihtoehdon. Monitor Out -asetuksena HDMI Main tai HDMI Sub Jos et käytä samaa liitäntää kuin mitä Monitor Out -asetukseen on valittu, Monitor Out -asetukseksi vaihtuu automaattisesti Analog (s. 23). Tällöin lähtösignaalin resoluutioasetus vastaa HDMI-lähdön asetusta (s. 42). Lisäksi mahdollinen 1080p -asetus vaihtuu 1080i -asetukseksi ja Auto -asetus Through -asetukseksi. Videosignaalin kulkureitti Blu-ray Disc/DVD -soitin tms. S-Video PC IN (Analog RGB) IN Komponentti HDMI MONITOR OUT Komposiitti S-Video Komponentti HDMI TV, projektori tms. 22 Monitor Out -asetuksena Both, Both(Main) tai Both(Sub) Both: Videosignaali syötetään kummastakin HDMI-lähdöstä televisioihin sopivalla resoluutiolla. Et voi itse muuttaa Resolution -asetusta. Picture Adjust -asetus määritetään HDMI Main -kohdassa. Both(Main): Videosignaali syötetään kummastakin HDMI-lähdöstä, mutta HDMI OUT MAIN -lähtö on ensisijainen. Resoluutio ratkaisee, syötetäänkö videosignaalia lainkaan HDMI OUT SUB -lähdöstä. Both(Sub): Videosignaali syötetään kummastakin HDMI-lähdöstä, mutta HDMI OUT SUB -lähtö on ensisijainen. Resoluutio ratkaisee, syötetäänkö videosignaalia lainkaan HDMI OUT MAIN -lähdöstä. Videosignaali kulkee AV-viritinvahvistimen läpi oheisen kuvan mukaisesti. Komposiitti-, S-Video-, PC IN (Analog RGB)- ja komponenttivideosignaali prosessoidaan upconversion-muunnoksella HDMI-lähtöön sopivaksi. Käytä näitä asetuksia, jos kytket AV-viritinvahvistimesta joko Komposiitti HDMI OUT MAIN- tai HDMI OUT SUB -lähdön televisioon. Komposiittivideo-, S-Video- ja komponenttivideolähdöt AV-viritinvavistin puolestaan syöttävät tulosignaalit eteenpäin ilman prosessointia. Videosignaali kulkee AV-viritinvahvistimen läpi oheisen kuvan mukaisesti. Komposiitti-, S-Video-, PC IN (Analog RGB)- ja komponenttivideosignaali prosessoidaan upconversion-muunnoksella kumpaankin HDMI-lähtöön sopivaksi. Käytä näitä asetuksia, jos kytket AV-viritinvahvistimesta sekä Komposiitti HDMI OUT MAIN- että HDMI OUT SUB -lähdön eri televisioihin. Komposiittivideo-, S-Video- ja komponenttivideolähdöt AV-viritin- puolestaan syöttävät tulosignaalit eteenpäin ilman prosessointia. vavistin Videosignaalin kulkureitti Blu-ray Disc/DVD -soitin tms. PC IN S-Video (Analog RGB) Komponentti HDMI IN MONITOR OUT Komposiitti S-Video Komponentti HDMI TV, projektori tms.

23 Monitor Out -asetukseksi vaihtuu automaattisesti Analog (s. 42), jos molempia lähtöjä ei ole kytketty, vaikka asetuksena on Both tai ensisijaista lähtöä ei ole kytketty, vaikka asetuksena on Both(Main) tai Both(Sub). Monitor Out -asetuksena Analog Videosignaali kulkee AV-viritinvahvistimen läpi oheisen kuvan mukaisesti. Komposiitti-, S-Video- ja PC IN (Analog RGB) -videosignaali prosessoidaan upconversion-muunnoksella komponenttivideolähtöön sopivaksi. Käytä ntätä asetusta, jos kytket AV-viritinvahvistimesta televisioon COMPONENT VIDEO MONITOR OUT -lähdön. Komposiittivideosignaali muunnetaan upconversionmuunnoksella S-Videolähtöön sopivaksi ja S-Videosignaali downconversion-muunnoksella komposiittivideolähtöön sopivaksi. Nämä muunnokset koskevat MONITOR OUT V- ja -S-lähtöjä, mutta ei VCR/DVR OUT V- ja -S-lähtöjä. Komposiittivideo-, S-Video- ja komponenttivideolähdöt syöttävät vastaavat tulosignaalit eteenpäin ilman prosessointia. Signaalinkulku on tällainen myös silloin, kun Resolution -asetuksena on Through (s. 43). Komposiitti Videosignaalin kulkureitti Blu-ray Disc/DVD -soitin tms. S-Video PC IN (Analog RGB) Komponentti MONITOR OUT Komposiitti S-Video Komponentti HDMI * 1 IN TV, projektori tms. HDMI *1 PC IN (Analog RGB) -tulon videosignaali syötetään eteenpäin 720p-resoluutioisena. Videosignaalin reitti ja resoluutio Kun Monitor Out -asetuksena on Analog (s. 42) ja Resolution -asetuksena on joku muu kuin Through (s. 43), videosignaalin kulureitti on oheisen kuvan mukainen. Komposiittivideo- ja S-videosignaali prosessoidaan upconversion muunnoksella komponenttivideolähtöön sopivaksi. Komposiittivideo-, S-Video- ja komponenttivideolähdöt syöttävät vastaavat analogiset tulosignaalit eteenpäin ilman prosessointia. HDMI-tulosignaalia ei syötetä eteenpäin. Komposiitti Videosignaalin kulkureitti Blu-ray Disc/DVD -soitin tms. S-Video Komponentti IN HDMI AV-viritinvavistin AV-viritinvavistin AV-viritinvavistin MONITOR OUT Komposiitti S-Video Komponentti HDMI Audioliitännät Voit käyttää audiolaitteiden kytkemiseen seuraavia liitäntätyyppejä: analoginen, optinen, koaksiaalinen, analoginen monikanavaliitäntä ja HDMI. Huomioi kytkemistavan valinnassa, että AV-viritinvahvistin ei muunna digitaalista audiosignaalia analogiseksi tai päinvastoin. Siten esimerkiksi optiseen tai koaksiaaliseen digitaaliaudiotuloon tulevaa signaalia ei syötetä eteenpäin analogisesta VCR/DVR OUT -lähdöstä. Jos signaalia syötetään samanaikaisesti useampaan tuloon, signaali valikoituu automaattisesti seuraavassa järjestyksessä: HDMI, digitaalinen liitäntä, analoginen liitäntä. Audiosignaalin kulkureitti Blu-ray Disc/DVD -soitin tms. *1 *3 Analoginen Monikanava Optinen Koaksiaalinen HDMI IN * 1 * 1 * 1 * 3 Analoginen TV, projektori tms. OUT TV, projektori tms. HDMI * 1 * 2 *1 Riippuu Audio TV OUT -asetuksesta (s. 56). *2 Paluutoiminto on käytettävissä, kun Audio Return Channel -asetuksena on Auto (s. 57), ohjelmalähteenä on TV/CD ja televisiossa on äänen paluukanavatoiminto (ARC). *3 Vain vasen ja oikea etukanava toistetaan. 23
