HF1 laitteen käyttöönotto ja asetukset

Transkriptio

1 HF1 laitteen käyttöönotto ja asetukset Laitteen kytkentä 1. Kytke laitteeseen käyttöjännite 12V. Sulakkeelle menevään punaiseen johtoon kytketään +12V. Normaalissa odotustilassa laitteen virrankulutus on noin 110mA. Kun ohjausrele on vetäneenä laitteen virrankulutus on noin 270mA. Kun laitteeseen on kytketty jännite laite käynnistyy valmiustilaan ja siitä merkiksi laitteessa oleva vihreä merkkivalo vilkkuu kymmenen kertaa nopeasti ja välähtää tämän jälkeen sekunnin välein. 2. Kytke laitteeseen Nokia 3310 tai 3330 puhelin jossa on akku täyteen ladattuna. Kytke puhelimeen latauspistoke ja handsfree liitin. Puhelimen pitäisi nyt ilmoittaa että Akku latautuu Kun HF1 laitteeseen kytketään käyttöjännite se antaa puhelimelle latausvirtaa minuutin ajan. Tämän jälkeen lataus katkeaa minuutiksi ja jatkuu sen jälkeen. Tämän jälkeen lataus katkeaa minuutiksi tunnin välein. Sivu 1(6)

2 Laitteeseen liitettävään Nokia 3310, 3330 puhelimeen tehtävät asetukset: 1. Näppäinäänten taso laitettava tasolle 3. Valikko -> Äänivalinnat -> Näppäinäänet -> Taso 3 Valikko Jos näppäinäänet äänettömällä, tasolla 1 tai tasolla 2 niin laite ei tunnista siitä annettuja näppäinpainalluksia. Painele puhelimessa läpi hitaasi näppäimet 1,2,3,4,5,6,7,8,9,0,*,# Kun näppäin on painettuna laitteessa palaa vihreä merkkivalo merkiksi siitä että laite tunnistaa signaalin ja signaalin voimakkuus on oikealla tasolla. 2. Laita puhelimesta automaattivastaus päälle. Valikko -> Asetukset -> Puheluasetukset -> Automaattinen vastaus -> Käytössä Valikko -> Jos Automaattinen vastaus valikkoa ei löydy ja näppäimiä painettaessa kuuluu ääniä silloin HF-liitintä ei ole kytketty kunnolla. 3. Valitse soittotapa Valikko -> Äänivalinnat -> Soittotapa -> Soi kerran Valikko Automaattinen vastaus ei toimi jos soittotavaksi on valittu Piippaus tai Äänetön Jos haluat että puhelin ei soi siihen soitettaessa vaan ainoastaan kuuluu lyhyt piippaus niin voit säveltää oman soittoäänen joka on vain yksi piippaus. Valikko -> Äänivalinnat -> Soittoäänten sävellys -> valitse listalta soittoäänen nimi jonka päälle sävellät piippauksen -> Valinnat -> Tyhjennä -> Paina vaikka näppäintä 2 -> Valinnat -> Tallenna -> Anna äänelle nimi -> Ok -> C Valikko 5-4-x- Poista värinähälytys. Valikko -> Äänivalinnat -> Värinähälytys -> Pois käytöstä Valikko Sivu 2(6)

3 4. Säädä puhelimen äänitaso Soita laitteeseen liitettyyn puhelimeen. Puhelimen pitäisi vastata automaattisesti muutaman sekunnin kuluttua. Puhelimesta kuuluu sekunnin välein napsahdus jos laite on valmiustilassa odottamassa lämmityksenohjausta. Jos rele on vetäneenä kuuluu surinaa. Painaa laitteeseen liitetyssä puhelimessa ylös-alas nuolinäppäimiä ja säädä äänenvoimakkuuden taso puoleenväliin. Painele nyt puhelimessa jossa soitit läpi hitaasti näppäimet 1,2,3,4,5,6,7,8,9,0,*,# Kun näppäin on painettuna laitteessa palaa vihreä merkkivalo merkiksi siitä että laite tunnistaa signaalin ja signaalin äänenvoimakkuus on oikealla tasolla. Jos laite ei tunnista niin säädä äänenvoimakkuuden tasoa laitteeseen kytketyssä puhelimessa ylös-alas nuolinäppäimillä, niin että kaikki painallukset tunnistuvat. Sivu 3(6)

4 Laitteen toiminnan testaus 1. Ohjaa lämmitys minuutiksi päälle Paina puhelimessa näppäin koodi *01* Releen pitäisi vetää ja keltaisen merkkivalon syttyä merkiksi siitä ja puhelimesta alkaa kuulua surinaa merkiksi siitä että lämmitys on päällä Odota minuutti. Releen pitäisi päästää, keltaisen merkkivalon sammua ja puhelimesta pitäisi kuulua napsahdus sekunnin välein. 2. Ohjaa ajastettu lämmitys minuutin päästä minuutiksi päälle Paina puhelimessa näppäin koodi *01#01* Merkiksi odotusajasta vihreä merkkivalo vilkkuu nyt hieman eri tavalla eli on 0,5 sekuntia päällä ja 0,5 sekuntia sammuneena. Odota minuutti. Releen pitäisi vetää ja keltaisen merkkivalon syttyä. Odota minuutti. Releen pitäisi päästää, keltaisen merkkivalon sammua ja puhelimesta pitäisi kuulua napsahdus sekunnin välein. Laitteen lämmityskomennot *xx* *yy#xx* lämmitys päälle xx minuutiksi lämmitys päälle yy minuutin päästä xx minuutiksi xx ja yy oltava välillä *00* lämmityksen pysäytys (=lämmitys päälle 00 minuutiksi) Huom. Kaikkia komentoja voidaan antaa joko laitteeseen liitetystä puhelimesta tai puhelimesta jolla laitteeseen soitetaan. Aikaisemmin painetut merkit voidaan pyyhkiä pois puhelimen näytöltä koska tahansa, mutta se ei ole tarpeellista komentojen välillä. Sivu 4(6)

5 Laitteessa oleva ohjauspainike Jos lämmitys on päällä, voidaan se pysäyttää painamalla laitteessa olevaa mustaa painiketta. Vihreä valo palaa niin kauan kuin painike on painettuna merkiksi siitä että laite ottaa vastaan painonapin tiedon. Lämmitys voidaan käynnistää pitämällä painiketta pohjassa vähintään kaksi sekuntia. Lämmitys on silloin päällä oletusajan joka on asetettavissa välille minuuttia. Laitteen asetukset Laitteesta voidaan kysellä ja sinne voidaan tallentaa asetuksia näppäinkomennoilla. Laite kertoo lukuarvot vihreää merkkivaloa vilkuttamalla ja puhelimesta kuuluvalla äänimerkillä. OletusAika #oa# Näyttää oletusajan jonka lämmitys on päällä ohjauspainikkeesta #62# Näyttää oletusajan jonka lämmitys on päällä ohjauspainikkeesta Vakiona aika on 35 minuuttia. Kun aikaa kysytään vihreä merkkivalo sammuu sekunniksi. Tämän jälkeen näytetään vilkutuksilla numeroarvon sadat, kymmenet ja ykköset. #oaxx# #62xx# Asettaa oletusajan xx minuutiksi. Esim. Oletusajan muuttamien 55 minuutiksi komennolla #6255# KäyttöKerrat #kk# #55# #kkxxx# Näyttää laitteen käyttökerrat. (montako kertaa lämmitin on käynnistetty) Asettaa käyttökerrat. Esim. Käyttökertojen nollaaminen lämmityskauden alussa komennolla #55000# Sivu 5(6)

6 Käyttövinkkejä: Asetukset tallentuvat laitteen EEPROM muistiin ja ne säilyvät siellä vaikka käyttöjännite katkeaa. Kun HF1 laitteeseen soittaa ja käyttää aina samaa lämmitysaikaa niin sen voi tallentaa puhelimeen numeron perään erotettuna p (=pause) merkillä. P-merkin saa puhelimesta painamalla kolme kertaa * merkkiä peräkkäin. Esim. numeron tallennus näin: p*60* Soitetaan numeroon , odotetaan puheluun vastaamista, odotetaan yksi sekunti ja lähetetään merkit *60* Itse soitan laitteeseen pakkasesta riippuen noin puoli tuntia ennen lähtöä ja edellä mainitulla pikavalinnalla laitan lämmittimen päälle tunniksi. Kun saavun autolle sammutan lämmittimen laitteen ohjauspainikkeesta. HF1 laitteen voi kiinnittää helposti autoon kaksipuolisella teipillä tai tarranauhalla sopivalle näkyvälle paikalle. Huom. Kiinnitä tarranauha kotelon sileälle sivulle jossa ei ole ruuvia. Puhelimen voi sijoittaa vaikka piiloon hansikaslokeroon. Puhelin ei saa olla liian lähellä HF1 laitetta. Puhelun tullessa puhelin aiheuttaa häiriöitä laitteeseen. Ongelmia aiheutuu vain jos puhelin on aivan kiinni laitteessa. Yli kymmenen sentin etäisyydellä ei häiriöitä pitäisi enää esiintyä. Sivu 6(6)

7 HF1 ohjaimen kytkeminen Webaston minitimerin rinnalle. HF1 ohjaimen rele voidaan kytkeä kellon rinnalle. Johtojen värit: Ruskea ( ) Punainen (+12V) Musta (lämmittimen käynnistys) Lämmitin käynnistyy kun punainen ja musta johto yhdistetään. Eli mustaan johtimeen laitetaan +12V jännite.

8 HF1 ohjaimen kytkeminen Webaston minitimerin rinnalle. HF1 ohjaimen rele voidaan kytkeä kellon rinnalle. Johtojen värit: Ruskea ( ) Punainen (+12V) Musta (lämmittimen käynnistys) Lämmitin käynnistyy kun punainen ja musta johto yhdistetään. Eli mustaan johtimeen laitetaan +12V jännite.

9 HF1 ohjaimen kytkeminen Eberspächerin minitimerin rinnalle. HF1 ohjaimen rele voidaan kytkeä kellon rinnalle. Johtojen värit: Ruskea ( ) Punainen (+12V) Keltainen (lämmittimen käynnistys). Lämmitin käynnistyy kun punainen ja keltainen johto yhdistetään. Eli keltaiseen johtimeen laitetaan +12V jännite.

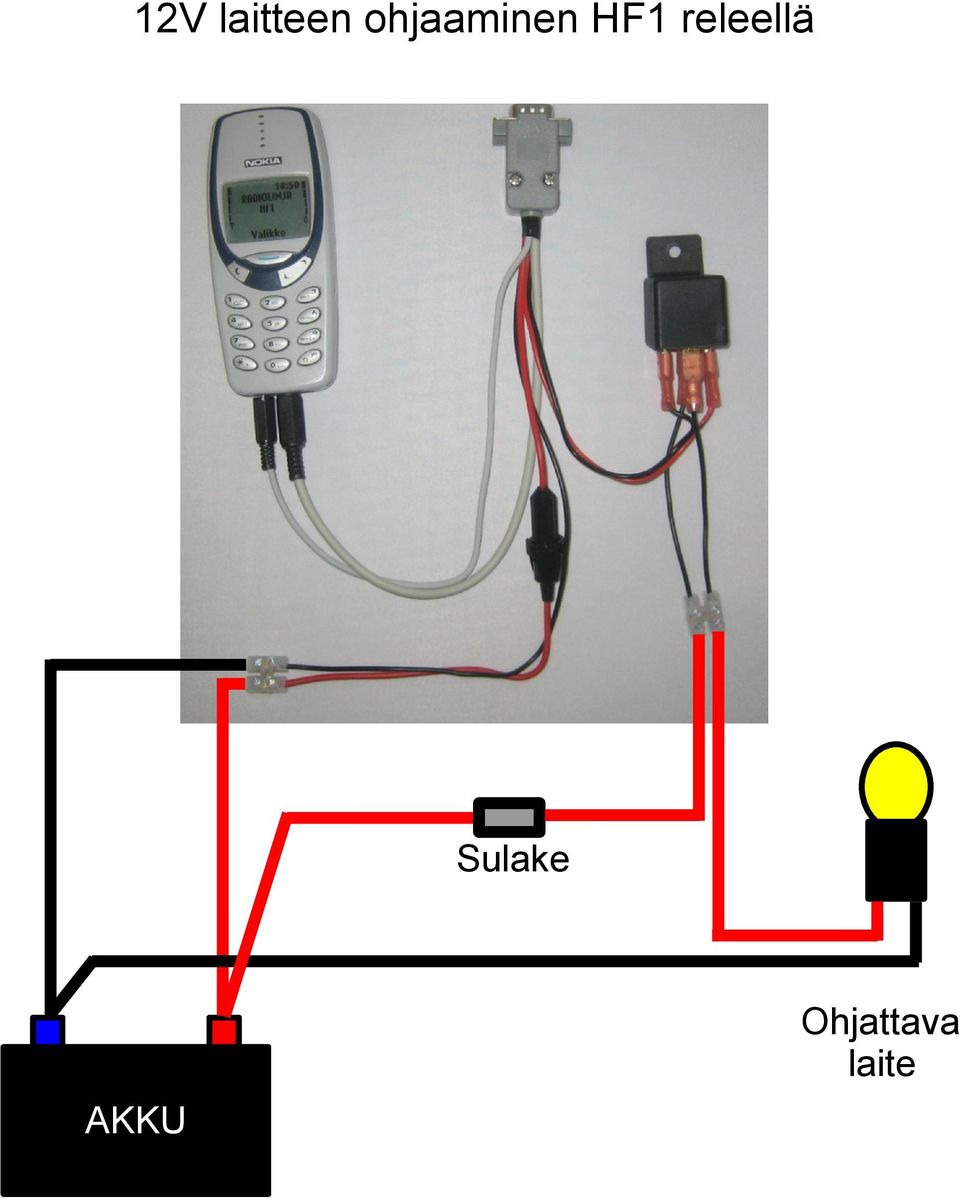

10 12V laitteen ohjaaminen HF1 releellä Sulake AKKU Ohjattava laite
