GRIPO S331K Langaton näppäimistö

Transkriptio

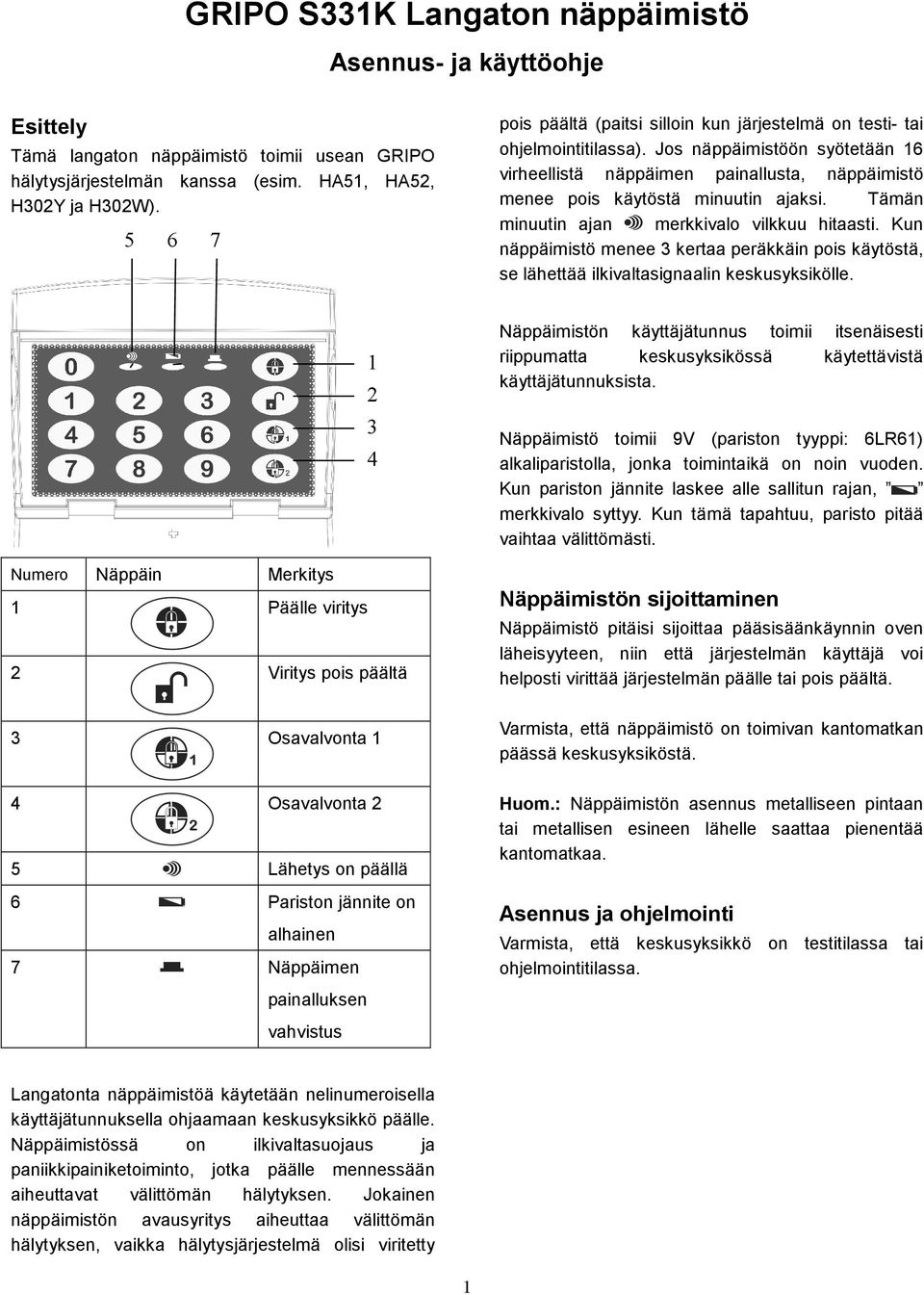

1 GRIPO S33K Langaton näppäimistö Asennus- ja käyttöohje Esittely Tämä langaton näppäimistö toimii usean GRIPO hälytysjärjestelmän kanssa (esim. HA5, HA52, H302Y ja H302W) pois päältä (paitsi silloin kun järjestelmä on testi- tai ohjelmointitilassa). Jos näppäimistöön syötetään 6 virheellistä näppäimen painallusta, näppäimistö menee pois käytöstä minuutin ajaksi. Tämän minuutin ajan merkkivalo vilkkuu hitaasti. Kun näppäimistö menee 3 kertaa peräkkäin pois käytöstä, se lähettää ilkivaltasignaalin keskusyksikölle. Numero Näppäin Merkitys Päälle viritys 2 Viritys pois päältä Näppäimistön käyttäjätunnus toimii itsenäisesti riippumatta keskusyksikössä käytettävistä käyttäjätunnuksista. Näppäimistö toimii 9V (pariston tyyppi: 6LR6) alkaliparistolla, jonka toimintaikä on noin vuoden. Kun pariston jännite laskee alle sallitun rajan, merkkivalo syttyy. Kun tämä tapahtuu, paristo pitää vaihtaa välittömästi. Näppäimistön sijoittaminen Näppäimistö pitäisi sijoittaa pääsisäänkäynnin oven läheisyyteen, niin että järjestelmän käyttäjä voi helposti virittää järjestelmän päälle tai pois päältä. 3 Osavalvonta Varmista, että näppäimistö on toimivan kantomatkan päässä keskusyksiköstä. 4 Osavalvonta 2 5 Lähetys on päällä 6 Pariston jännite on alhainen 7 Näppäimen Huom.: Näppäimistön asennus metalliseen pintaan tai metallisen esineen lähelle saattaa pienentää kantomatkaa. Asennus ja ohjelmointi Varmista, että keskusyksikkö on testitilassa tai ohjelmointitilassa. painalluksen vahvistus Langatonta näppäimistöä käytetään nelinumeroisella käyttäjätunnuksella ohjaamaan keskusyksikkö päälle. Näppäimistössä on ilkivaltasuojaus ja paniikkipainiketoiminto, jotka päälle mennessään aiheuttavat välittömän hälytyksen. Jokainen näppäimistön avausyritys aiheuttaa välittömän hälytyksen, vaikka hälytysjärjestelmä olisi viritetty

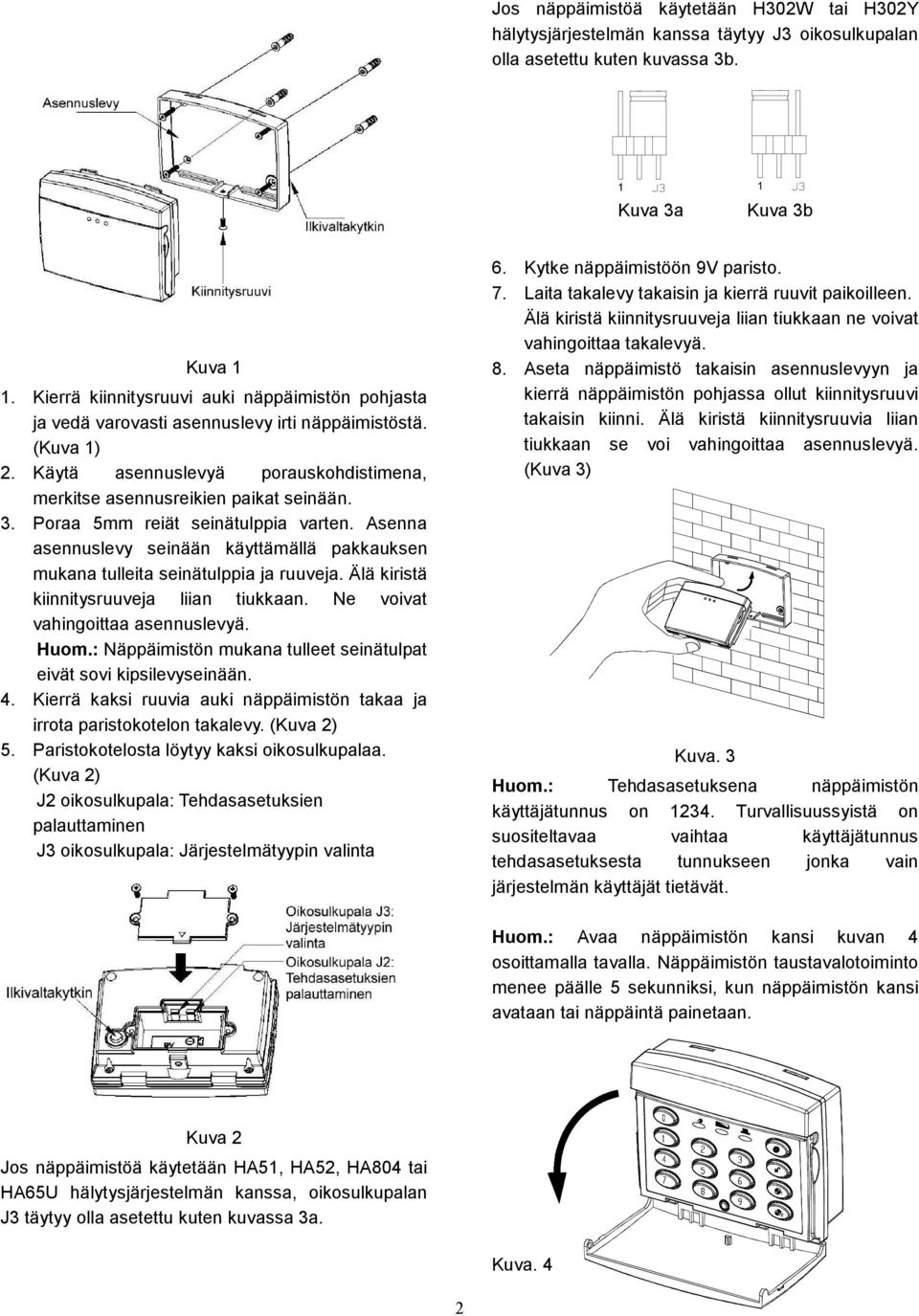

2 Jos näppäimistöä käytetään H302W tai H302Y hälytysjärjestelmän kanssa täytyy J3 oikosulkupalan olla asetettu kuten kuvassa 3b. Kuva 3a Kuva 3b Kuva. Kierrä kiinnitysruuvi auki näppäimistön pohjasta ja vedä varovasti asennuslevy irti näppäimistöstä. (Kuva ) 2. Käytä asennuslevyä porauskohdistimena, merkitse asennusreikien paikat seinään. 3. Poraa 5mm reiät seinätulppia varten. Asenna asennuslevy seinään käyttämällä pakkauksen mukana tulleita seinätulppia ja ruuveja. Älä kiristä kiinnitysruuveja liian tiukkaan. Ne voivat vahingoittaa asennuslevyä. Huom.: Näppäimistön mukana tulleet seinätulpat eivät sovi kipsilevyseinään. 4. Kierrä kaksi ruuvia auki näppäimistön takaa ja irrota paristokotelon takalevy. (Kuva 2) 5. Paristokotelosta löytyy kaksi oikosulkupalaa. (Kuva 2) J2 oikosulkupala: Tehdasasetuksien palauttaminen J3 oikosulkupala: Järjestelmätyypin valinta 6. Kytke näppäimistöön 9V paristo. 7. Laita takalevy takaisin ja kierrä ruuvit paikoilleen. Älä kiristä kiinnitysruuveja liian tiukkaan ne voivat vahingoittaa takalevyä. 8. Aseta näppäimistö takaisin asennuslevyyn ja kierrä näppäimistön pohjassa ollut kiinnitysruuvi takaisin kiinni. Älä kiristä kiinnitysruuvia liian tiukkaan se voi vahingoittaa asennuslevyä. (Kuva 3) Kuva. 3 Huom.: Tehdasasetuksena näppäimistön käyttäjätunnus on 234. Turvallisuussyistä on suositeltavaa vaihtaa käyttäjätunnus tehdasasetuksesta tunnukseen jonka vain järjestelmän käyttäjät tietävät. Huom.: Avaa näppäimistön kansi kuvan 4 osoittamalla tavalla. Näppäimistön taustavalotoiminto menee päälle 5 sekunniksi, kun näppäimistön kansi avataan tai näppäintä painetaan. Kuva 2 Jos näppäimistöä käytetään HA5, HA52, HA804 tai HA65U hälytysjärjestelmän kanssa, oikosulkupalan J3 täytyy olla asetettu kuten kuvassa 3a. Kuva. 4 2

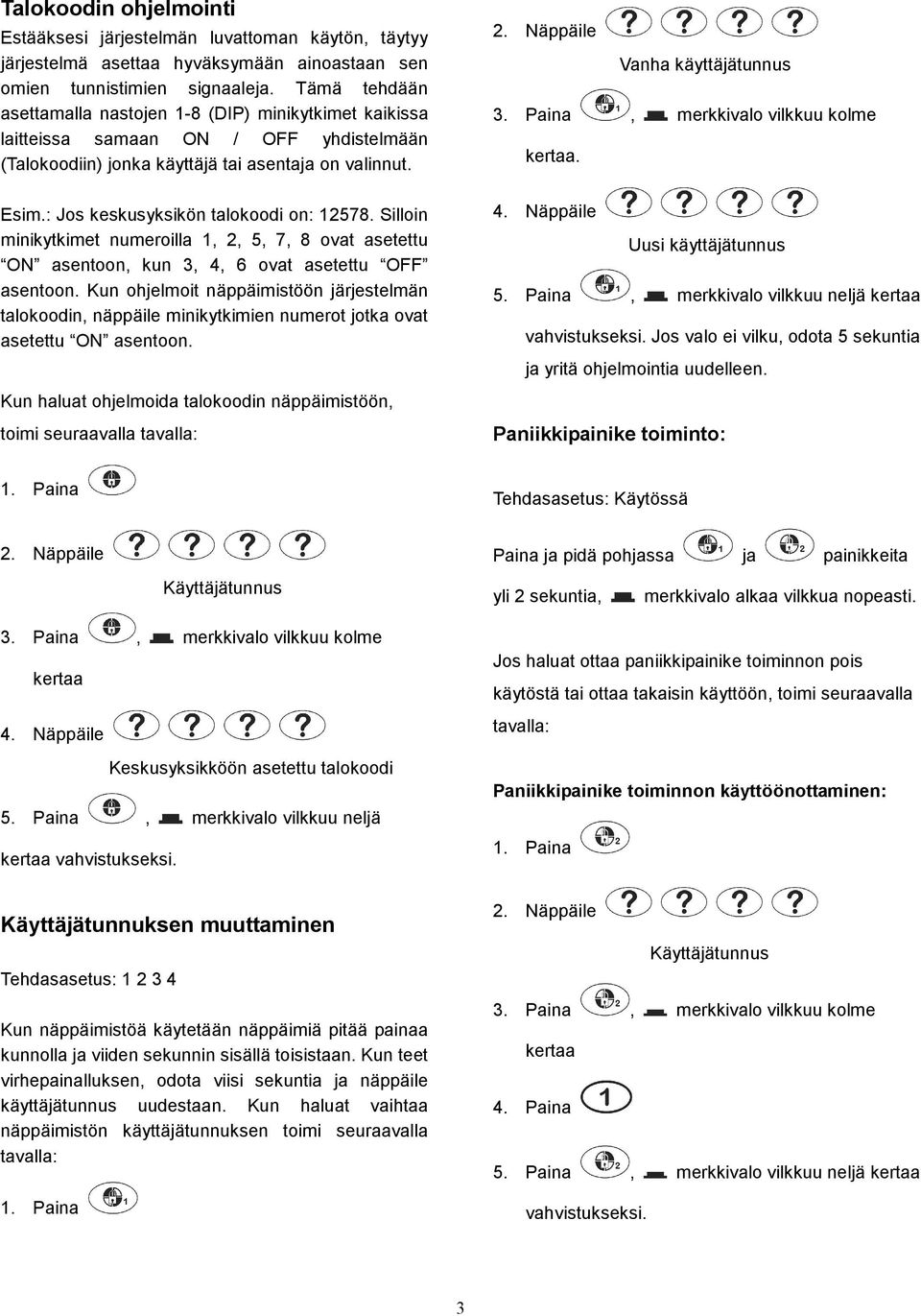

3 Talokoodin ohjelmointi Estääksesi järjestelmän luvattoman käytön, täytyy järjestelmä asettaa hyväksymään ainoastaan sen omien tunnistimien signaaleja. Tämä tehdään asettamalla nastojen -8 (DIP) minikytkimet kaikissa laitteissa samaan ON / OFF yhdistelmään (Talokoodiin) jonka käyttäjä tai asentaja on valinnut. Esim.: Jos keskusyksikön talokoodi on: Silloin minikytkimet numeroilla, 2, 5, 7, 8 ovat asetettu ON asentoon, kun 3, 4, 6 ovat asetettu OFF asentoon. Kun ohjelmoit näppäimistöön järjestelmän talokoodin, näppäile minikytkimien numerot jotka ovat asetettu ON asentoon. Kun haluat ohjelmoida talokoodin näppäimistöön, toimi seuraavalla tavalla: Vanha käyttäjätunnus kertaa. 4. Näppäile Uusi käyttäjätunnus 5. merkkivalo vilkkuu neljä kertaa vahvistukseksi. Jos valo ei vilku, odota 5 sekuntia ja yritä ohjelmointia uudelleen. Paniikkipainike toiminto:. Paina Tehdasasetus: Käytössä Paina ja pidä pohjassa ja painikkeita yli 2 sekuntia, merkkivalo alkaa vilkkua nopeasti. kertaa 4. Näppäile Keskusyksikköön asetettu talokoodi 5. merkkivalo vilkkuu neljä kertaa vahvistukseksi. Käyttäjätunnuksen muuttaminen Tehdasasetus: Kun näppäimistöä käytetään näppäimiä pitää painaa kunnolla ja viiden sekunnin sisällä toisistaan. Kun teet virhepainalluksen, odota viisi sekuntia ja näppäile käyttäjätunnus uudestaan. Kun haluat vaihtaa näppäimistön käyttäjätunnuksen toimi seuraavalla tavalla:. Paina Jos haluat ottaa paniikkipainike toiminnon pois käytöstä tai ottaa takaisin käyttöön, toimi seuraavalla tavalla: Paniikkipainike toiminnon käyttöönottaminen:. Paina kertaa 4. Paina 5. merkkivalo vilkkuu neljä kertaa vahvistukseksi. 3

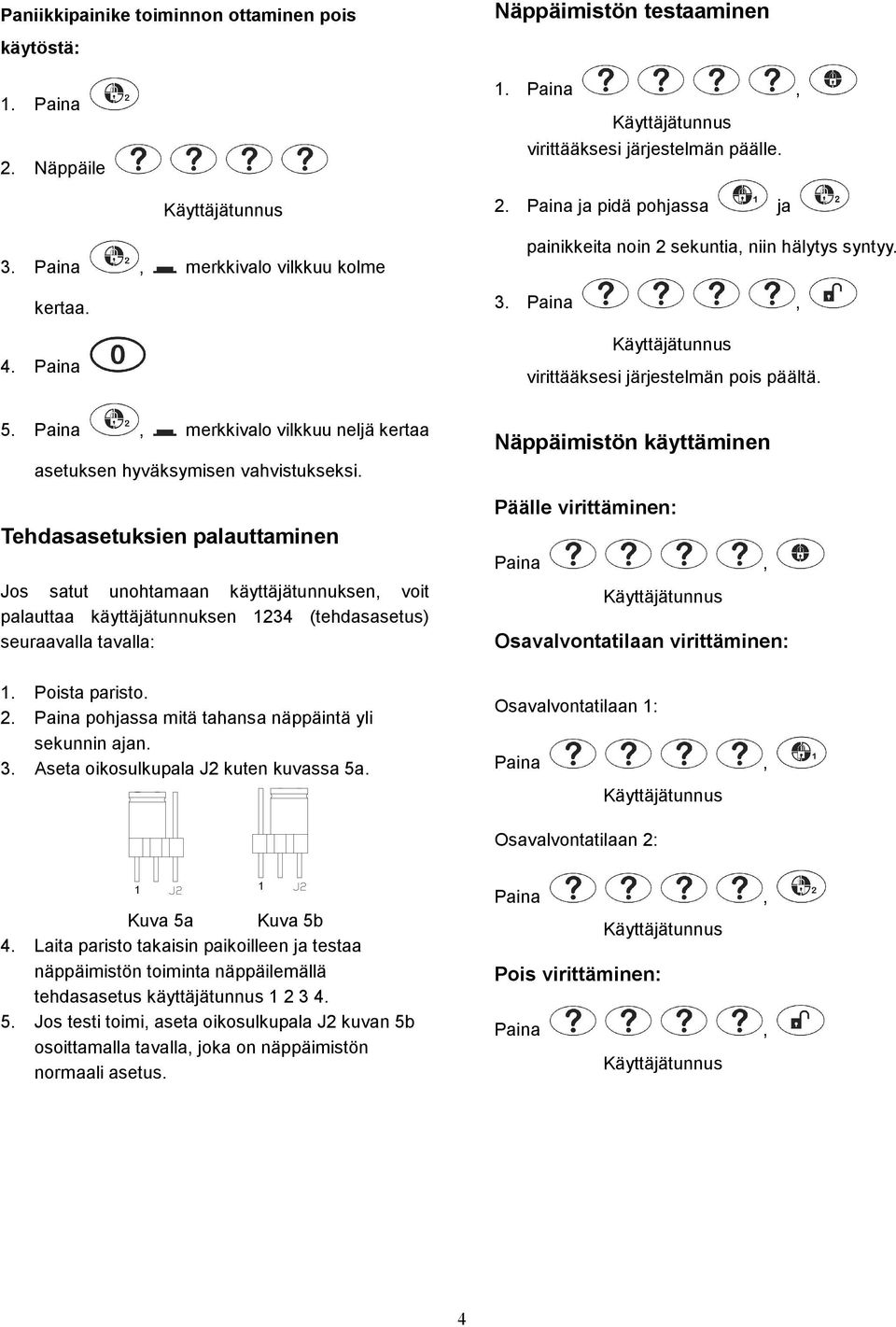

4 Paniikkipainike toiminnon ottaminen pois käytöstä:. Paina kertaa. 4. Paina Näppäimistön testaaminen. virittääksesi järjestelmän päälle. 2. Paina ja pidä pohjassa ja painikkeita noin 2 sekuntia, niin hälytys syntyy. 3. virittääksesi järjestelmän pois päältä. 5. merkkivalo vilkkuu neljä kertaa asetuksen hyväksymisen vahvistukseksi. Tehdasasetuksien palauttaminen Jos satut unohtamaan käyttäjätunnuksen, voit palauttaa käyttäjätunnuksen 234 (tehdasasetus) seuraavalla tavalla:. Poista paristo. 2. Paina pohjassa mitä tahansa näppäintä yli sekunnin ajan. 3. Aseta oikosulkupala J2 kuten kuvassa 5a. Näppäimistön käyttäminen Päälle virittäminen: Osavalvontatilaan virittäminen: Osavalvontatilaan : Osavalvontatilaan 2: Kuva 5a Kuva 5b 4. Laita paristo takaisin paikoilleen ja testaa näppäimistön toiminta näppäilemällä tehdasasetus käyttäjätunnus Jos testi toimi, aseta oikosulkupala J2 kuvan 5b osoittamalla tavalla, joka on näppäimistön normaali asetus. Pois virittäminen: 4

5 Paristojen vaihtaminen Kun näppäimistön edessä oleva merkkivalo syttyy vaihda paristo mahdollisimman nopeasti seuraavalla tavalla:. Laita hälytysjärjestelmäsi testitilaan tai ohjelmointitilaan. 2. Kierrä näppäimistön pohjassa oleva kiinnitysruuvi auki ja irrota näppäimistö asennuslevystä. 3. Kierrä kaksi kiinnitysruuvia auki näppäimistön takaa ja irrota takalevy. 4. Vaihda uusi 9V paristo (pariston tyyppi: 6LR6). 5. Laita takalevy takaisin paikoilleen ja kierrä kaksi kiinnitysruuvia paikoilleen. 6. Laita näppäimistö takaisin seinälle ja kierrä näppäimistön pohjassa ollut kiinnitysruuvi takaisin. 7. Laita hälytysjärjestelmäsi takaisin valmiustilaan. Ilkivaltasuojaus Mikäli näppäimistöä yritetään irrottaa seinältä, aiheutuu hälytys vaikka järjestelmä olisi viritetty pois päältä. Ongelmanratkaiseminen Tila Vika Ratkaisu Mitään ei tapahdu syttyy Merkkivalo. Pariston jännite on liian alhainen 2. Radiokantama on liian pitkä Vaihda paristo Siirrä keskusyksikköä lähemmäksi. 3. Väärä talokoodi Tarkista että järjestelmän ja Pariston jännite on alhainen näppäimistön talokoodi on sama. Vaihda paristo Maahantuoja: Osoite: PPO-Elektroniikka Oy, Kaarelantie 2, Helsinki Puh: Fax: Kotisivut: Sähköposti: 5
