1 AV-viritinvahvistin Sisältö Johdanto... 2 HT-R548 Kytkeminen Käynnistys.ja.perustoiminnot Käyttöohje Edistykselliset.toiminnot Muiden.laitteiden.ohjaus Lisäohjeita Kiitämme sinua Onkyo-AV-viritinvahvistimen hankinnasta. Lue kaikki ohjeet ennen laitteiden kytkemistä. Käyttöohjeiden avulla saat täyden hyödyn uuden AV-viritinvahvistimesi monipuolisista ominaisuuksia ja pääset nauttimaan ensiluokkaisesta äänentoistosta. Säilytä ohjeet kätevässä paikassa mahdollista tulevaa tarvetta varten. FI 1 FI

2 VaroiTus: ÄLÄ ALTISTA LAITETTA SATEELLE TAI KoSTEALLE ILmALLE, SILLÄ SIITÄ SAATTAA AIHEuTuA TuLIPALo TAI SÄHKöISKu. Huomioi: ÄLÄ AVAA LAITTEEN KoTELoA, JoTTA VÄLTÄT SÄHKöISKuN VAArAN. LAITTEEN SISÄLLÄ EI ole KÄyTTÄJÄN HuoLLETTAVIA osia. HuoLLoN SAA TEHDÄ VAIN VALTuuTETTu HuoL- ToPALVELu. WArNING risk of ELECTrIC SHoCK Do NoT open VAroITuS SÄHKöISKuN VAArA ÄLÄ AVAA LAITEKoTELoA Tasasivuisessa kolmiossa oleva salamanuoli varoittaa käyttäjää kotelon sisäisistä eristämättömistä jännitteistä. Jännitteet saattavat olla niin voimakkaita, että ne voivat aiheuttaa vaarallisen sähköiskun. Tasasivuisessa kolmiossa oleva huutomerkki osoittaa, että käyttöohjeissa on erityisen tärkeitä käyttö- tai huolto-ohjeita kohteeseen liittyen. Tärkeitä turvaohjeita 2 FI 1. Lue kaikki ohjeet huolella. 2. Säilytä ohjeet myöhempää tarvetta varten. 3. Huomioi kaikki varoitukset. 4. Noudata kaikkia käyttöohjeita. 5. Älä käytä laitetta veden läheisyydessä. 6. Käytä puhdistukseen vain kuivaa kangasta. 7. Älä peitä jäähdytysaukkoja. Noudata kaikkia valmistajan antamia asennusohjeita. 8. Älä sijoita laitetta lämmittimien, lämminilmaventtiilien, uunien, vahvistimien tai muiden lämpöä tuottavien laitteiden läheisyyteen. 9. Käytä yhteensopivaa pistorasiaa ja virtajohtoa. Suojamaadoitusta ei saa ohittaa. Pyydä tarvittaessa valtuutettua asennuspalvelua varmistamaan pistorasian sopivuus. 10. Sijoita virtajohto siten, ettei se joudu kulkuväylälle tai puristuksiin esineitä vasten. Varmista, ettei pistotulppa, pistorasia eikä virtajohdon liitokset vaurioidu. 11. Käytä ainoastaan valmistajan suosittelemia lisätarvikkeita. 12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä jalustoja tai kannattamia. Jos sijoitat laitteen liikuteltavalle alustalle, noudata ehdotonta varovaisuutta siirtojen Siirrä PORTABLE paketteja CART WARNING varoen S3125A aikana. Putoava laite saattaa aiheuttaa vahinkoja. 13. Irrota laite järjestelmästä ukkosen ajaksi tai jättäessäsi sen pitkäksi ajaksi käyttämättömäksi. 14. Huoltotoimenpiteet saa suorittaa vain valtuutettu huoltopalvelu. Toimita laite heti huoltoon, jos se vahingoittuu jollakin tavalla. Laite pitää huoltaa, jos sen virtajohto on viottunut, laitteen sisään on roiskunut nestettä, laitteen sisään on pudonnut jokin esine, laite on altistunut sateelle tai kosteudelle, laite ei toimi normaalilla tavalla tai se on pudonnut. 15 Huollontarve Irrota laite pistorasiasta ja toimita valtuutettuun huoltoliikkeeseen seuraavissa tilanteissa: A. laitteen virtajohto tai pistotulppa on vaurioitunut, B. laitteen sisään on joutunut esine tai nestettä, C. laite on kastunut, D. laite ei toimi normaalisti, vaikka noudatat kaikkia käyttöohjeita. Säädä vain käyttöohjeessa neuvottuja asetuksia. Asetusten virheellinen muuttaminen voi aiheuttaa vauriota, ja laitteen palauttaminen alkuperäiseen toimivaan tilaan saattaa vaatia valtuutetun asentajan tekemiä suuria korjaustöitä. E. laite on pudonnut tai se on vaurioitunut jollain muulla tavalla, F. laite ei toimi normaalisti tai sen toiminta on muuttunut huomattavasti. 16. Esineen tai nesteen joutuminen laitteen sisään Älä työnnä mitään esineitä laitteen aukkoihin. Ne saattavat osua jännitteellisiin osiin tai aiheuttaa oikosulun, mikä voi aiheuttaa tulipalon tai sähköiskun. Älä läikytä nestettä laitteen päälle. Älä sijoita maljakkoa tai muuta nesteellä täytettyä astiaa laitteen päälle. Älä sijoita kynttilää tai muuta palavaa esinettä laitteen päälle. 17. Akut ja paristot Huomioi ympäristönäkökohdat ja paikalliset määräykset hävittäessäsi käytöstä poistettuja akkuja tai paristoja. 18. Varmista jäähdytysilman riittävä kierto, jos sijoitat laitteen kirjahyllyyn, laiteräkkiin tai muuhun umpinaiseen tilaan. Varaa vähintään 20 cm tyhjää tilaa laitteen päälle ja sivuille sekä vähintään 10 cm laitteen taakse. Laitteen päällä olevan tason ja takaseinän väliin tulee jättää 10 cm tilaa, jotta lämmennyt ilma pääsee nousemaan sen kautta pois. Lämpösuojatoiminto aktivoituu, jos laite kuumenee liikaa. Laitetta ei voi käyttää, ennenkuin lämpötila on laskenut taas normaaliksi.

3 Varotoimenpiteitä 1. Tallenteiden tekijänoikeus: Tekijänoikeuksilla suojattua aineistoa ei saa kopioida muuhun kuin omaan yksityiseen käyttöön ilman oikeudenomistajan lupaa. 2. sulake: Käyttäjä ei voi itse vaihtaa laitteen sisällä olevaa sulaketta. Jos virta ei kytkeydy päälle, ota yhteys onkyo-kaupiaaseen. 3. Hoito: Puhdista laite säänöllisesti pehmeällä pyyhkeellä. Hankalia tahroja varten voit kostuttaa pyyhkeen miedolla puhdistusaineella ja vedellä. Kuivaa laite heti puhdistuksen jälkeen. Älä käytä hankaavia pyyhkeitä, ohenteita, alkoholia tai muita liuotteita, sillä ne voivat viottaa laitteen pintaa ja kotelon merkintöjä. 4. Virta VaroiTus LuE SEurAAVAT ohjeet HuoLELLISESTI ENNENKuIN KyTKET LAITTEEN SÄHKöVErK- KooN ENSImmÄISEN KErrAN. Sähköverkon jännite riippuu maasta, jossa laitetta käytetään. Varmista, että laitteen takalevyssä oleva merkintä vastaa sähköverkon jännitettä (AC 230 V, 50 Hz). Laite irrotetaan sähköverkosta irrottamalla virtajohto pistorasiasta. Varmista, että pääset helposti tarttumaan pistotulppaan. on/standby-kytkin ei irrota laitetta kokonaan sähköverkosta. Jos et aio käyttää laitetta pitkään aikaan, irrota virtajohto pistorasiasta. 5. Kuulovaurion estäminen Kuulokkeiden liian voimakas äänenpaine saattaa aiheuttaa kuulovaurion. 6. Paristojen ja akkujen kuumeneminen Älä altista paristoja tai akkuja voimakkaalle auringonpaisteelle, tulelle tai muulle kuumuudelle. 7. Älä kosketa laitetta märillä käsillä: Älä käsittele laitetta tai virtajohtoa märillä tai kosteilla käsillä. Jos vettä tai muuta nestettä outuu laitteen sisään, vie se valtuutettuun onkyo-huoltoon tarkastettavaksi. 8. Käsittely Kuljeta laitetta sen alkuperäisessä myyntipakauksessa. Älä jätä kumisia tai muovisia esineitä laitteen päälle pitkäksi ajasi, jotta ne eivät jätä jälkiä kotelon pintaan. Kansi ja takalevy kuumenevat pitkäaikaisessa käytössä. Se on normaali ilmiö. Jos laite on pitkään käyttämättömänä, se ei välttämättä toimi halutulla tavalla seuraavalla käyttökerralla. Siksi laitetta kannattaa käyttää aika ajoin. Euroopassa käytettävät mallit Vaatimustenmukaisuusvakuutus onkyo EuroPE ELECTroNICS GmBH LIEGNITzErSTrASSE 6, GroEBENzELL, GErmANy Vakuutamme, että tässä käyttöohjeessa kuvattu onkyo-tuote täyttää asiaan liittyvät tekniset normit kuten EN60065, EN55013, EN55020 ja EN , GroEBENzELL, GErmANy onkyo EuroPE ELECTroNICS GmbH 3 FI

4 Pakkauksen sisältö Varmista, että pakkaus sisältää seuraavat osat: FM-antenni.sisäkäyttöön.(s..16) AM-silmukka-antenni.(s..16) Kaiutinasetusten.säätömikrofoni.(s..23) Kauko-ohjain.(RC-799M).ja.kaksi.paristoa.(AA/R6).(s..4) * Tuoteluetteloissa ja pakkauksissa tuotteen nimen lopussa oleva kirjain viittaa väriin. Tekniset ominaisuudet ja toiminnot ovat samat väristä riippumatta. Kauko-ohjaimen käyttö Paristojen asentaminen Jos kauko-ohjain ei toimi kunnolla, vaihda paristot uusiin. Älä laita paristokoteloon yhtäaikaa vanhaa ja uutta paristoa tai eri Paristot.(AA/R6) typpisiä paristoja. Poista paristot kotelosta, jos et aio käyttää kauko-ohjainta pitkään aikaan. Siten vältät paristojen vuotamisesta tai syöpymisestä aiheutuvat viat. Hävitä käytetyt paristot asianmukaisesti mahdollisimman pian, jotta vältät niiden vuotamisesta tai syöpymisestä aiheutuvat vahingot. Kauko-ohjaimen suuntaaminen Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin oheisen kuvan mukaisesti. Kauko-ohjausanturi AV-viritinvahvistin Noin.5.m 4 FI

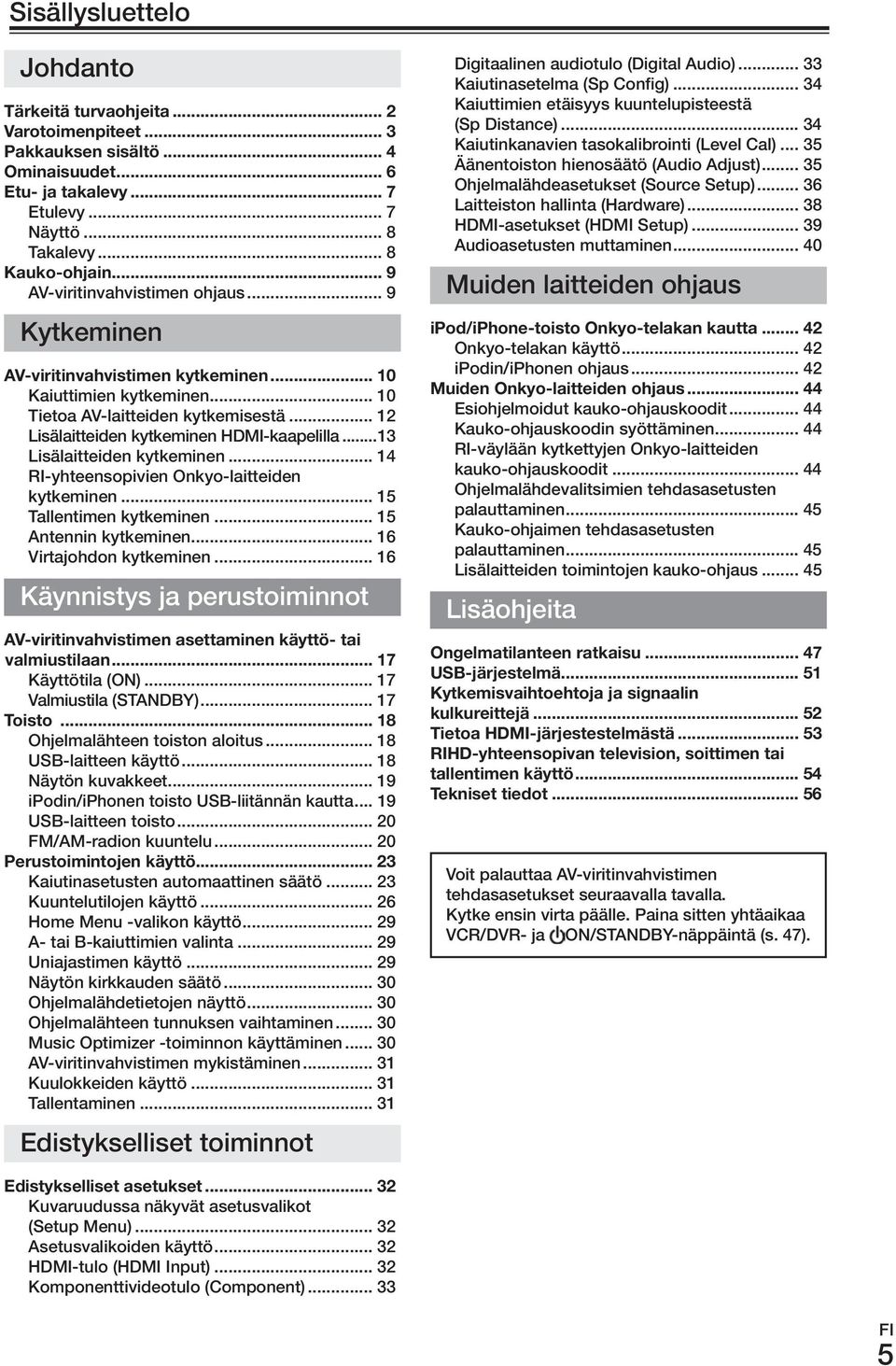

5 Sisällysluettelo Johdanto Tärkeitä turvaohjeita... 2 Varotoimenpiteet... 3 Pakkauksen sisältö... 4 ominaisuudet... 6 Etu- ja takalevy... 7 Etulevy... 7 Näyttö... 8 Takalevy... 8 Kauko-ohjain... 9 AV-viritinvahvistimen ohjaus... 9 Kytkeminen av-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Tietoa AV-laitteiden kytkemisestä Lisälaitteiden kytkeminen HDmI-kaapelilla...13 Lisälaitteiden kytkeminen ri-yhteensopivien onkyo-laitteiden kytkeminen Tallentimen kytkeminen Antennin kytkeminen Virtajohdon kytkeminen Käynnistys ja perustoiminnot av-viritinvahvistimen asettaminen käyttö- tai valmiustilaan Käyttötila (on) Valmiustila (STANDBy) Toisto ohjelmalähteen toiston aloitus usb-laitteen käyttö Näytön kuvakkeet ipodin/iphonen toisto usb-liitännän kautta usb-laitteen toisto Fm/Am-radion kuuntelu Perustoimintojen käyttö Kaiutinasetusten automaattinen säätö Kuuntelutilojen käyttö Home menu -valikon käyttö A- tai B-kaiuttimien valinta uniajastimen käyttö Näytön kirkkauden säätö ohjelmalähdetietojen näyttö ohjelmalähteen tunnuksen vaihtaminen music optimizer -toiminnon käyttäminen AV-viritinvahvistimen mykistäminen Kuulokkeiden käyttö Tallentaminen Edistykselliset toiminnot Digitaalinen audiotulo (Digital Audio) Kaiutinasetelma (Sp Config) Kaiuttimien etäisyys kuuntelupisteestä (Sp Distance) Kaiutinkanavien tasokalibrointi (Level Cal) Äänentoiston hienosäätö (Audio Adjust) ohjelmalähdeasetukset (Source Setup) Laitteiston hallinta (Hardware) HDmI-asetukset (HDmI Setup) Audioasetusten muttaminen muiden laitteiden ohjaus ipod/iphone-toisto onkyo-telakan kautta onkyo-telakan käyttö ipodin/iphonen ohjaus muiden onkyo-laitteiden ohjaus Esiohjelmoidut kauko-ohjauskoodit Kauko-ohjauskoodin syöttäminen ri-väylään kytkettyjen onkyo-laitteiden kauko-ohjauskoodit ohjelmalähdevalitsimien tehdasasetusten palauttaminen Kauko-ohjaimen tehdasasetusten palauttaminen Lisälaitteiden toimintojen kauko-ohjaus Lisäohjeita ongelmatilanteen ratkaisu usb-järjestelmä Kytkemisvaihtoehtoja ja signaalin kulkureittejä Tietoa HDmi-järjestestelmästä rihd-yhteensopivan television, soittimen tai tallentimen käyttö Tekniset tiedot Voit palauttaa AV-viritinvahvistimen tehdasasetukset seuraavalla tavalla. Kytke ensin virta päälle. Paina sitten yhtäaikaa VCr/DVr- ja on/standby-näppäintä (s. 47). Edistykselliset asetukset Kuvaruudussa näkyvät asetusvalikot (Setup menu) Asetusvalikoiden käyttö HDmI-tulo (HDmI Input) Komponenttivideotulo (Component) FI

6 ominaisuudet Vahvistin ohmia (IEC) ohmia (JEITA) optimum Gain Volume Circuitry -piiri Järeä ja tehokas H.C.P.S. (High Current Power Supply) -muuntaja Prosessointi HDmI (äänen paluukanava, 3D, DeepColor, x.v.color* 1, Lip Sync, DTS* 2 -HD master Audio, DTS- HD High resolution Audio, Dolby TrueHD* 3, Dolby Digital Plus, DSD ja multi-ch PCm) Ei-skaalaava järjestelmä A-Form Listening mode memory -järjestelmä Direct-toimintatila music optimizer* 4 -toiminto pakatuille digitaalisille äänitiedostoille 192 khz / 24bit -DA-muuntimet Tehokas ja huipputarkka 32-bittinen DSP-piiri Liitännät 4 HDmI* 5 -tuloa ja 1 lähtö onkyo rihd -liitäntä järjestelmäohjausta varten 3 digitaalituloa (2 optista / 1 koaksiaalinen) Komponenttivideokytkin (2 tuloa / 1 lähtö) Etulevyn usb-tulo muistitikkua ja ipod /iphone -laitteita varten*6 Yleistä 40 Fm/Am-pikavalintaa Audyssey 2EQ * 7 korjaa huoneakustiikan ongelmat Audyssey Dynamic EQ * 7 -loudness-korjaus Audyssey Dynamic Volume * 7 optimoi kuuntelutasot ja dynamiikan Jakosuotimen säätö (40/50/60/70/80/90/100/120/150/200 Hz) AV-tahdistus (enintään 400 ms) Automaattinen kytkeytyminen valmiustilaan Kuvaruutuvalikkojen näyttö HDmI-liitännän kautta *1 x.v.color on tavaramerkki, jonka omistaa Sony Corporation. *2 *3 Valmistuksessa käytetty seuraavien yhdysvaltalaisia patenttien ja patenttivarausten lisenssejä: 5,451,942; 5,956,674; 5,974,380; 5,978,762; 6,226,616; 6,487,535; 7,212,872; 7,333,929; 7,392,195; 7,272,567 ja muut asiaan liittyvät yhdysvaltalaiset ja kansainväliset patentit ja patenttivaraukset. DTS ja symboli ovat rekisteröityjä tavaramerkkejä ja DTS-HD, DTS-HD master Audio ja DTS-logot ovat tavaramerkkejä, jotka omistaa DTS, Inc. Tuote sisältää ohjelmistoja. DTS, Inc. Kaikki oikeudet pidätetään. Valmistuksessa käytetty Dolby Laboratories -yhtiön myöntämää lisenssiä. Dolby, Pro Logic ja kaksois-d-tunnus ovat tavaramerkkejä, jotka omistaa Dolby Laboratories. *4 music optimizer on tavaramerkki, jonka omistaa onkyo Corporation. *5 *6 *7 HDmI, HDmI-logo ja High-Definition multimedia Interface ovat tavaramerkkejä tai yhdysvalloissa tai muualla rekisteröityjä tavaramerkkejä, jotka omistaa HDmI Licensing LLC. iphone, ipod, ipod classic, ipod nano, ipod shuffle ja ipod touch ovat yhdysvalloissa ja muualla rekisteröityjä tavaramerkkejä, jotka omistaa Apple Inc. made for ipod ja made for iphone tarkoittavat, että laite on suunniteltu kytkettäväksi ipodiin tai iphoneen. Valmistaja on varmistanut, että laite täyttää Apple-yrityksen asettamat laatuvaatimukset. Apple ei vastaa tämän laitteen toiminnasta eikä turvallisuusmääräysten tai muiden säädösten mukaisuudesta. Tämän laitteen käyttö ipodin tai iphonen kanssa saattaa häiritä langattomia toimintoja. Valmistettu Audyssey Laboratories -yrityksen lisensseillä. Patenttivaraukset yhdysvalloissa ja muissa maissa. Audyssey 2EQ, Audyssey Dynamic EQ ja Audyssey Dynamic Volume ja ovat rekisteröityjä tavaramerkkejä, jotka omistaa Audyssey Laboratories. 6 FI

7 Etu- ja takalevy Etulevy Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 on/standby-näppäin (s. 17) 2 HDmI THru -ilmaisin (s. 39) 3 SPEAKErS A/B -näppäimet (s. 29) 4 Kauko-ohjausanturi (s. 4) 5 LISTENING mode -näppäimet (s. 26) 6 Näyttö (s. 8) 7 rt/pty/tp-näppäin (s. 21) 8 memory-näppäin (s. 21) 9 TuNING mode -näppäin (s. 20) 10 DISPLAy-näppäin (s. 30) 11 SETuP-näppäin (s. 32) 12 TuNING-, PrESET-, nuoli- ja ENTEr-näppäimet (s. 20, 21) 13 return-näppäin 14 master VoLumE -äänenvoimakkuussäädin (s. 18) 15 music optimizer -näppäin (s. 30, 41) 16 PHoNES-kuulokelähtö (s. 31) 17 ToNE- ja ToNE LEVEL -näppäimet (s. 40) 18 ohjelmalähdevalitsimet (s. 18) 19 AuX INPuT AuDIo/VIDEo -tulo (s. 14, 31) 20 usb-liitäntä (s. 14) 21 SETuP mic -tulo (s. 23) 7 FI

8 Näyttö Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 A- ja B-kaiutinilmaisimet (s. 29) 2 Audiosignaalin ilmaisin 3 Toimintatilan ja signaalityypin ilmaisimet (s. 26, 30) 4 Audyssey-ilmaisin (s. 23, 36) Dynamic EQ -ilmaisin (s. 36) Dynamic Vol -olmaisin (s. 37) 5 Viritystavan ilmaisimet (s. 20) 6 rds-ilmaisin (s. 21) 7 SLEEP-ilmaisin (s. 29) 8 muting-ilmaisin (s. 31) 9 Tekstikenttä Takalevy 1 DIGITAL IN, CoAXIAL/oPTICAL (koaksiaalinen ja optinen digitaalitulo) 2 HDmI IN/ouT (HDmI-tulo ja -lähtö) 3 Fm ANTENNA, Am ANTENNA (Fm- ja Am-antennitulot) 4 SuBWooFEr PrE out (subwooferin esivahvistinlähtö) 5 SPEAKErS: FroNT A, CENTEr, SurrouND, FroNT B (kaiuttimet: etu A, keski, surround, etu B) 6 Virtajohto 7 ri remote CoNTroL (ri-kauko-ohjausliitäntä) 8 ComPoNENT VIDEo IN/ouT (komponenttivideotulo ja -lähtö) 9 BD/DVD IN, VCr/DVr IN ja out, CBL/SAT IN, GAmE IN, TV/CD IN (liitännät komposiittivideosignaalia ja analogista audiosignaalia käyttäville ohjelmalähteille) 10 monitor out V (videomonitorilähtö) Lue lisäohjeita kohdasta AV-viritinvahvistimen kytkeminen (s ). 8 FI

9 Kauko-ohjain AV-viritinvahvistimen ohjaus Paina aluksi receiver-näppäintä, jotta kauko-ohjain asettuu AV-viritinvahvistimen ohjaustilaan. Voit kauko-ohjata myös onkyo-blu-ray Disc-, DVD- ja CD-soitinta sekä muita lisälaitteita. Lue lisätietoja kohdasta Kauko-ohjauskoodien syöttäminen (s. 44). Lue lisäohjeita sulkeisiin merkityiltä sivuilta. 1 -näppäin (s. 17) 2 remote mode/input SELECTor -näppäimet (s. 18, 44, 45) 3 ToNE-, + -, ja -näppäimet (s. 40) 4 SP A/B -näppäin (s. 29) 5 Nuolinäppäimet / / / ja ENTEr-näppäin 6 SETuP-näppäin (s. 32) 7 LISTENING mode -näppäin (s. 26) 8 DImmEr-näppäin (s. 30) 9 DISPLAy-näppäin (s. 30) 10 muting-näppäin (s. 31) 11 VoL / -näppäin (s. 18) 12 return-näppäin 13 HomE-näppäin (s. 29) 14 SLEEP-näppäin (s. 29) & Virittimen ohjaus Kun haluat ohjata AV-viritinvahvistimen viritintä, paina Fm- tai Am-näppäintä. 1 Nuolinäppäimet / (s. 20) 2 D.TuN-näppäin (s. 21) 3 DISPLAy-näppäin (s. 21) 4 CH +/ -näppäin (s. 21) 5 Numeronäppäimet (s. 21) 9 FI

10 AV-viritinvahvistimen kytkeminen Kaiuttimien kytkeminen Kaiutinkaapeleiden kytkeminen Kytke kaiuttimet oikeisiin kaiutinlähtöihin kuvan mukaisesti. oikea surround -kaiutin Vasen surround -kaiutin oikea B-etukaiutin Vasen B-etukaiutin oikea A-etukaiutin Keskikaiutin Vasen A-etukaiutin.B-kaiuttimet.A-kaiuttimet & Jousikiristeiset kaiutinliittimet Kuori johtimien päät paljaiksi noin mm matkalta ja kierrä johdinsäikeet tiiviiksi nipuiksi oheisen kuvan mukaisesti mm 10 FI

11 LINE INPUT Kaiutinasetelma oheinen taulukko havainnollistaa toistettavien kanavien määrää suhteessa kaiuttimien määrään. Voimakkaan ja tarkan bassontoiston varmistamiseksi järjestelmään kannattaa hankkia aktiivinen subwoofer riippumatta muiden kaiuttimien määrästä. Säädä kaiutinasetukset huolellisesti, jotta surround-äänentoisto on mahdollisimman hyvä. Voit säätää asetukset manuaalisesti (s. 34). Kaiutinliittimeen saa kytkeä vain yhden kaiuttimen. muuten AV-viritinvahvistin voi rikkoutua. Älä myöskään kytke samaa kaiutinta useampaan kaiutinlähtöön. Kanavamäärä Etukaiuttimet X X X X Keskikaiutin X X Surround-kaiuttimet X X Kaiutinkaapelitarrojen kiinnittäminen Kaiutinliitimien väri helpottaa oikean liittimen tunnistamista ja kytkemistä. Kaiutin Etuvasen Etuoikea Keski Surround.vasen Surround.oikea Väri Valkoinen Punainen Vihreä Sininen Harmaa aktiivisen subwooferin käyttö Etsi subwooferin paikka laittamalla soimaan runsaasti bassoa sisältävä elokuva tai musiikkikappale ja siirtele subwooferia huoneessa. Valitse paikka, jossa bassot toistuvat tukevina ja selkeinä. Vihje Jos järjestelmässä on passiivinen subwoofer ja sille erillinen vahvistin, kytke SuBWooEr PrE out -esivahvistinlähtö erillisen vahvistimen signaalituloon. Kaiuttimien kytkemisessä huomioitavaa Lue seuraavat ohjeet ennen kaiuttimien kytkemistä. Kaiuttimien impedanssi voi olla 6 16 ohmia. Jos impedanssi on liian pieni ja käytät vahvistinta suurella teholla pitkän aikaa, vahvistimen suojapiiri saattaa aktivoitua. Irrota virtajohto pistorasiasta ennen kytkentöjen tekemistä. Lue kaiuttimien omat käyttöohjeet. Kiinnitä erityistä huomiota kaiutinliitäntöjen napaisuuteen. Kytke siis vahvistimen positiivinen (+) liitin kaiuttimen positiiviseen liittimeen ja negatiivinen ( ) negatiiviseen. Väärä napaisuus aiheuttaa vaihevirheen, jolloin ääni kuulostaa epäselvältä ja ponnettomalta. Vältä liian pitkiä tai ohuita kaiutinkaapeleita, sillä ne saattavat heikentää äänenlaatua. Älä aiheuta oikosulkua positiivisen ja negatiivisen johtimen välille, jotta AV-viritinvahvistin ei rikkoudu. Estä johtimen metallisäikeiden osuminen AV-viritinvahvistimen takalevyyn, jotta laite ei rikkoudu. Aktiivinen.subwoofer 1/3. etäisyydellä. seinästä LINE INPUT Nurkassa 11 FI

12 Tietoa AV-laitteiden kytkemisestä Esimerkkijärjestelmiä Kytkeminen HDmi-kaapelilla :.Video.ja.audio Kytkeminen muilla kaapeleilla :.Video :.Audio AV-viritinvahvistin AV-viritinvahvistin TV,.projektori.tms. Blu-ray.Disc-.tai. DVD-soitin Pelikonsoli TV,.projektori.tms. Blu-ray.Disc-.tai. DVD-soitin Pelikonsoli Lue kaikkien AV-laitteiden omat käyttöohjeet ennen kytkentöjen tekemistä. Oikein! Älä kytke virtajohtoa ennenkuin olet tehnyt ja tarkastanut kaikki muut kytkennät. Kytke liittimet huolellisesti varmistaaksesi hyvän kontaktin. (Huono kontakti aiheuttaa hurinaa ja toimintahäiriöitä). Väärin! Pidä audio- ja videokaapelit erillään virta- ja kaiutinkaapeleista estääksesi häiriöiden syntymisen. av-kaapelit ja liittimet signaali Kaapeli Liitin Kuvaus Video.ja. audio Video Audio HDMI HDMI HDMI-liitännän.kautta.voi.kulkea.sekä. digitaalinen.video-.että.audiosignaali.. Komponenttivideo Komponenttivideokaapelissa.kirkkaussignaali. (Y).ja.värierotussignaalit.(PB,.PB).kulkevat.eri. johdoissa,.mikä.tuottaa.parhaan.kuvanlaadun.. (Komponenttivideoliitäntöjen.tarkka.merkintätapa.riippuu.television.valmistajasta). Komposiittivideo Optinen. digitaaliaudiokaapeli Koaksiaalinen. digitaaliaudiokaapeli Analoginen.audiokaapeli.(RCA) Y PB/CB PR/CR Vihreä Sininen Punainen V Keltainen Komposiittivideoliitäntä.on.hyvin.yleinen.televisioissa,. videonauhureissa.ja.muissa.videolaitteissa. OPTICAL Optisen.digitaaliliitännän.kautta.voit.toistaa. digitaalista.audiota.kuten.pcm*.ja.dolby.digital.. Äänenlaatu.on.verratavissa.koaksiaalisen.digitaaliliitännän.tarjoamaan.äänenlaatuun. Oranssi Koaksiaalisen.digitaaliliitännän.kautta.voit. toistaa.digitaalista.audiota.kuten.pcm*.ja.dolby. Digital..Äänenlaatu.on.verratavissa.optisen. digitaaliliitännän.tarjoamaan.äänenlaatuun. L Valkoinen Analogisen.audioliitännän.(RCA).kautta.kulkee. analoginen.audiosignaali. R Punainen * PCm-signaalin yhteensopivat näytetaajuudet ovat 32/44,1/48/88,2/96 khz. HDmI-liitäntä mahdollistaa jopa 176,4/192 khz näytetaajuuden käytön. AV-viritinvahvistimessa ei ole SCArT-liitäntää. AV-viritinvahvistimen optisissa liittimissä on suojaläpät, jotka avautuvat, kun kaapelin liitin työnnetään paikoilleen. Läppä sulkeutuu automaattisesti, kun irrotat kaapelin. Työnnä kaapelin liitinpää aina huolellisesti loppuun asti. Varoitus Kytke ja irrota optisen kaapelin liitin suorassa kulmassa, jotta suojaläppä ei viotu. 12 FI

13 Lisälaitteiden kytkeminen HDmI-kaapelilla Videonauhuri.tai.DVD/DVR-tallennin Pelikonsoli TV,.projektori.tms. Satelliitti/kaapeliverkkosovitin.tms. Blu-ray.Disc/DVD-soitin Kytke laitteet sopiviin liittimiin. oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. X (taulukossa): voit muuttaa asetelmaa (s. 33). Liitin Laite muutettavissa Tulo HDMI.IN1 Blu-ray Disc/DVD-soitin X HDMI.IN2 Videonauhuri tai DVD/DVr-tallennin X HDMI.IN3 Satelliitti/kaapelisovitin tms. X HDMI.IN4 Pelikonsoli X Lähtö HDMI.OUT TV, projektori tms. Lue lisätietoja seuraavista kohdista: Kytkemisvaihtoehtoja ja signaalin kulkureittejä, (s. 52). Tietoa HDmI-järjestelmästä (s. 53). rihd-yhteensopivan television, soittimen tai tallentimen käyttö (s. 54). & Äänen paluukanava (arc, audio return Channel) Äänen paluukanavatoiminnon (ArC) ansiosta HDmI-yhteensopiva televisio voi syöttää audiosignaalin AV-viritinvahvistimen HDmI out -lähdön kautta eteenpäin. (s. 40) ArC-toiminto edellyttää, että ohjelmalähteeksi on valittu TV/CD, television pitää olla ArC-yhteensopiva ja HDmI Ctrl(rIHD) -asetuksena pitää olla on (s. 39). Vihje HDmI IN -tulon kautta kulkevan audiosignaalin kuunteleminen television kaiuttimista: - Valitse rihd-yhteensopivan television osalta HDmI Ctrl(rIHD) -asetukseksi on. - Jos televisio ei ole rihd-yhteensopiva, valitse Audio TV out -asetukseksi on (s. 39) tai HDmI Ctrl(rIHD) -asetukseksi off. - Valitse Blu-ray Disc/DVD-soittimen HDmI-audiolähtöasetukseksi PCm. - Voit kuunnella televisiota AV-viritinvahvistimen kautta. Lue lisätietoja kohdasta Lisälaitteiden kytkeminen (s. 14). Kun aiot kuunnella HDmI-yhteensopivaa laitetta AV-viritinvahvistimen kautta, muokkaa asetukset siten, että laitteen kuva näkyy televisiosta (valitse lisäksi television ohjelmalähteeksi AV-viritinvahvistimeen kytketty HDmI-laite). Jos televisio on sammutettuna tai sen ohjelmalähteeksi on valittu jokin muu laite, myöskään AV-viritinvahvistimen kautta ei välttämättä kuulu lisälaitteen ääntä. Kun Audio TV out -asetuksena on on (s. 39) kuulet äänet television kaiuttimista. Jos tämän jälkeen säädät AV-viritinvahvistimen äänenvoimakkuutta, kuulet äänet myös AV-viritinvahvistimen kautta. Kun HDmI Ctrl(rIHD) -asetuksena on on (s. 39) kuulet äänet rihd-yhteensopivan television kaiuttimista. Jos tämän jälkeen säädät AV-viritinvahvistimen äänenvoimakkuutta, television kaiuttimet mykistyvät ja kuulet äänet vain AV-viritinvahvistimen kautta. Voit mykistää AV-viritinvahvistimen kaiuttimet muuttamalla sen tai television asetuksia tai säätämällä AV-viritinvahvistimen äänenvoimakkuuden minimiin. 13 FI

14 Lisälaitteiden kytkeminen Kuvaruutuvalikot näkyvät televisiosta vain silloin, jos televisio on kytketty HDmI out -liitäntään. Jos televisio on kytketty monitor out V- tai ComPoNENT VIDEo out -lähtöön, käytä asetusten muokkauksessa AV-viritinvahvistimen omaa näyttöä. Kytke laitteet sopiviin liittimiin. oheinen taulukko osoittaa tehdasasetusten mukaisen asetelman. X (taulukossa): voit muuttaa asetelmaa (s. 33). No. Liitäntä Laitteet muutettavissa 1 AUX.INPUT VIDEO Videokamera.tms. AUDIO.L/R 2 USB,.AUX.INPUT.VIDEO* 1 ipod/iphone.(videotoisto) 3 USB* 2 ipod/iphone,.mp3-soitin,.usb-flash-muisti 4 DIGITAL.IN OPTICAL 1.(GAME) Pelikonsoli X 2.(TV/CD) TV,.CD-soitin X COAXIAL.(BD/DVD) Blu-ray.Disc/DVD-soitin X 5 COMPONENT. IN.1.(BD/DVD) Blur-ray.Disc/DVD-soitin,.RI.Dock.-telakka X VIDEO IN.2.(CBL/SAT) Satelliitti/kaapeliboksi,.RI.Dock.-telakka.tms. X OUT TV,.projektori.tms. 6 MONITOR.OUT TV,.projektori.tms. BD/DVD.IN Blu-ray.Disc/DVD-soitin VCR/DVR.IN Videonahuri,.DVD/DVR-tallennin,.RI.Dock.-telakka CBL/SAT.IN Satelliitti/kaapeliboksi.tms. GAME.IN Pelikonsoli,.RI.Dock.-telakka TV/CD.IN TV,.CD-soitin,.levysoitin,.kasettidekki,.MD,. CD-R,.levysoitin* 3,.RI.Dock.-telakka *1 Kun ohjelmalähteenä on usb, videosignaali voi tulla AuX INPuT VIDEo -tulon kautta. AuX INPuT VIDEo -tulon videosignaali syötetään eteenpäin monitor out -lähdöstä. *2 Älä kytke AV-viritinvahvistimen usb-liitäntää tietokoneen usb-liitäntään. Tietokoneessa olevaa musiikkia ei voi toistaa sen kautta tässä järjestelmässä. *3 Kytke järjestelmään levysoitin, jossa on sisäänrakennettu esivahvistin. Jos levysoittimessa ei sellaista ole, hanki erillinen levysoitinesivahvistin. Jos levysoittimessasi on mc-tyyppinen äänirasia, tarvitset järjestelmään mc-vahvistinyksikön tai mc-muuntimen ja levysoitinesivahvistimen. Lue tarkemmat ohjeet levysoittimen omasta käyttöoppaasta. Kytkentätapa 4 mahdollistaa Dolby Digital- ja DTS-äänentoiston. Jos Blu-ray Disc/DVD-soittimessasi on sekä stereolähtö että monikanavalähtö, käytä stereolähtöä vaihtoehdossa 6. & Videon tallentaminen Tutustu videotallennuksen edellyttämiin kytkentöihin kohdassa Tallentaminen, (s. 31). 14 FI

15 ri-yhteensopivien onkyo-laitteiden kytkeminen 1 Kytke kaikki onkyo-laitteet analogisilla audiokaapeleilla (kytkemisvaihtoehto 6, s. 14). 2 Tee ri-toiminnon edellyttämä kytkentä (ks.kuva). 3 Jos järjestelmässä on ri Dock -telakka tai kasettidekki, muuta ohjelmalähdetunnus sopivaksi (s. 30). ri (remote Interactive) -järjestelmä mahdollista seuraavat erikoistoiminnot: & Järjestelmän päällekytkeminen / automaattinen virrankytkentä Kun käynnistät ri-yhteensopivan ohjelmalähteen toiston, AV-viritinvahvistin herää automaattisesti valmiustilasta ja asettuu ohjelmalähteen edellyttämään toimintatilaan. & suora ohjelmalähteenvaihto Kun käynnistät ri-yhteensopivan laitteen toiston, AV-viritinvahvistin ottaa sen ohjelmalähteekseen automaattisesti. & Kauko-ohjaus Voit ohjata ri-yhteensopivia onkyo-laitteita AV-viritinvahvistimen kauko-ohjaimella. Suuntaa kauko-ohjain AV-viritinvahvistimen kauko-ohjausanturiin älä lisälaitteeseen. Kauko-ohjaus edellyttää, että olet syöttänyt jo aiemmin laitteiston tarvitsemat ohjauskoodit (s. 44). CD-soitin.tms. DVD-soitin.tms. R L ANALOG AUDIO OUT R L ANALOG AUDIO OUT Tee ri-kytkennät ri-kaapeleilla. ri-kaapeli on onkyo-soittimien vakiovaruste (DVD, CD jne.) Joissakin laitteissa on kaksi ri-liitäntää. Voit kytkeä kumman tahansa AV-viritinvahvistimeen, ja toisen voit kytkeä johonkin muuhun ri-yhteensopivaan ohjelmalähteeseen. Kytke ri-liitäntään vain onkyo-laite. muiden valmistajien laitteiden kytkeminen saattaa aiheuttaa toimintahäiriön. Erillislaite ei välttämättä tue kaikkia ri-järjestelmän mahdollistamia toimintoja. Lue tarkat tiedot laitteen omasta käyttöohjeesta. Tallentimen kytkeminen Lue.lisätietoja.kohdasta. Tallentaminen,.(s..31).. Videonauhuri,. DVD-,.kasetti-,.CD-R-,. MD-tallennin.tms.. L AUDIO IN R VIDEO IN AV-viritinvahvistin pitää olla käyttötilassa tallennuksen aikana. Tallennus ei onnistu, jos laite on vain valmiustilassa. Jos haluat tallentaa television tai videonauhurin syöttämää ohjelmaa suoraan videotallentimelle käyttämättä välissä AV-viritinvahvistinta, kytke ohjelmalähde ja tallennin suoraan toisiinsa. Lue tarkemmat ohjeet television ja videolaitteiden omista käyttöohjeista. Komposiittivideotuloon syötettyä ohjelmaa voi tallentaa vain komposiittivideolähdön kautta. Jos televisio tai muu video-ohjelmalähde on kytketty komposiittivideotuloon, kytke tallennin komposiittivideolähtöön. Surround-ääntä ja DSP-toimintatilan tuottamaa ääntä ei voi tallentaa. Kopiosuojatuista Blu-ray Disc- ja DVD-levyistä ei voi tehdä tallenteita. Digitaalituloon syötettyä ohjelmaa ei voi tallentaa. Tallentaminen onnistuu vain analogiliitäntöjen kautta. DTS-signaali tallentuu vain kohinana, joten älä yritä tehdä analogista tallennetta DTS CD- tai LD-levystä. 15 FI

16 Antennin kytkeminen Kytke pakkaukseen kuuluva Fm-antenni ja Am-silmukka-antenni näiden ohjeitten mukaisesti. AV-viritinvahvistin ei vastaanota radiolähetyksiä ilman kunnon antennia, joten radion kuunteleminen edellyttää antennin kytkemistä. Varoitus Älä vahingoita itseäsi käsitellessäsi nastoja. Paina Työnnä.johdin.sisään Vapauta Työnnä.liitin. kokonaan.paikoilleen AM-silmukka-antenin.asentaminen Nasta.tms. AM-silmukka-antenni.(vakiovaruste) FM-sisäantenni.(vakiovaruste) Kun AV-viritinvahvistin on käyttövalmis, avaa radio ja suuntaa antenni siten, että radiolähetysten vastaanotto onnistuu mahdollisimman hyvin. Sijoita Am-silmukka-antenni mahdollisimman kauas AV-viritinvahvistimesta, televisiosta, kaiutinkaapeleista ja virtajohdoista. Vihje Jos sisäkäyttöön tarkoitettu Fm-vakioantenni ei riitä hyvään vastaanottoon, käytä talon Fm-ulkoantennia. Jos sisäkäyttöön tarkoitettu Am-vakioantenni ei riitä hyvään vastaanottoon, käytä talon Am-ulkoantennia. Virtajohdon kytkeminen 1 Kytke virtajohto huolellisesti pistorasiaan. Kytke kaiuttimet ja AV-laitteet ennen virtajohdon kytkemistä. AV-viritinvahvistimen virrankytkeminen saattaa aiheuttaa hetkellisen jännitepiikin, joka häiritsee muita samassa virtapiirissä olevia laitteita. Siirrä AV-viritinvahvistin tarvittaessa toiseen virtapiiriin. 16 FI

17 AV-viritinvahvistimen asettaminen käyttö- tai valmiustilaan on/standby RECEIVER Käyttötila (on) Paina etulevyn on/standby-näppäintä. tai Paina ensin kauko-ohjaimen receiver-näppäintä ja sitten -näppäintä. AV-viritinvahvistin asettuu käyttötilaan ja näytön taustavalo syttyy. Valmiustila (STANDBy) Paina etulevyn on/standby-näppäintä. tai Paina ensin kauko-ohjaimen receiver-näppäintä ja sitten -näppäintä. AV-viritinvahvistin asettuu valmiustilaan. Säädä äänenvoimakkuus pieneksi ennen käytön lopettamista, jotta liian suuri voimakkuus ei yllätä seuraavalla käyttökerralla. Vihje Lue lisää kohdasta Laitteen asettuminen valmiustilaan automaattisesti, (s. 39). 17 FI

18 Toisto Kuvaruutuvalikot näkyvät televisiosta vain silloin, jos televisio on kytketty HDmI out -liitäntään. Jos televisio on kytketty monitor out V- tai ComPoNENT VIDEo out -lähtöön, käytä asetusten muokkauksessa AV-viritinvahvistimen omaa näyttöä. Tässä käyttöohjeessa viitataan kauko-ohjaimen toimintoihin ellei toisin mainita. usb-laitteen käyttö Lue myös muiden onkyo-laitteiden ohjaus (s. 44). Paina.ensin USB-näppäintä 9 10 ohjelmalähteen toiston aloitus & Kauko-ohjaimen näppäimillä 1 Paina ensin receiver-näppäintä valitse sitten ohjelmalähde INPuT SELECTor -näppäimillä. 2 Käynnistä soittimen toisto. Lue lisäksi: ipodin/iphonen toisto usb-liitännän kautta, (S. 19) usb-laitteen toisto, (s. 20) Am/Fm-radion kuuntelu (s. 20) ipodin/iphonen toisto onkyo-telakan kautta, (S. 42) muiden onkyo-laitteiden ohjaus (s. 44) ToP menu Toistolaitteen.päävalikon.avaus 2 /.ja.enter Navigointi.valikoissa Säädä äänenvoimakkuus sopivaksi VoL / -näppäimillä. 4 Valitse kuuntelutila ja nauti upeasta äänentoistosta! Lue lisäksi: Kuuntelutilojen käyttö (s. 26) Audyssey (s. 36) & av-viritinvahvistimen näppäimillä 1 Valitse haluamasi ohjelmalähde INPuT SELECTor -näppäimillä. 2 Käynnistä soittimen toisto. 3 Säädä äänenvoimakkuus sopivaksi master VoLumE -säätimellä. 4 Valitse kuuntelutila ja nauti upeasta / Siirtyminen.valikkosivulta.toiselle PLaYLisT. / Toistolistan.valinta.Standard-toimintatilassa. (ipod/iphone) 3 Toiston.aloitus 4 Siirtyminen.soivan.kappaleen.alkuun.. Lisäpainalluksilla.siirtyminen.edellisten. kappaleiden.alkuun. 5 Toistokohdan.pikasiirto.taaksepäin 6 Toiston.keskeyttäminen.taukotilaan 7 search Hakunäppäimellä.voit.siirtyä.toisto-.ja. valikkoikkunan.välillä.toiston.ollessa.käynnissä 8 repeat Jatkuvan.toistotavan.valinta.peräkkäisillä. painalluksilla..lopeta.jatkuva.toisto. valitsemalla.asetukseksi. Off. 9 DisPLaY Näytön.sisällön.vaihto 10 CH +/- Albumin.valinta.Standard-toimintatilassa. (ipod/iphone) 18 FI 11 return Paluu.edelliseen.valikkoon

19 Siirtyminen.seuraavaan.kappaleeseen Toistokohdan.pikasiirto.eteenpäin Toiston.lopettaminen 15 mode Standard-.ja.Extended-toimintatilan.valinta,. kun.ohjelmalähteenä.on.ipod/iphone 16 random Satunnaistoiston.käynnistäminen..Kun.kansion. kappaleet.on.soitettu.kertaalleen.satunnaisessa. järjestyksessä,.laite.arpoo.uuden.järjestyksen. ja.toisto.alkaa.sen.mukaisesti..lopeta. satunnaistoisto.painamalla.näppäintä.uudelleen. Näppäinten käytettävyys riippuu ohjattavan laitteen ominaisuuksista. Näytön kuvakkeet Näyttöön voi ilmestyä toiston aikana toimintatilaa havainnollistavia kuvakkeita. Näyttöön ilmestyviä kuvakkeita Kuvake merkitys Kansio Kappale Toisto Tauko Pikasiirto.eteenpäin Pikasiirto.taaksepäin Esittäjä Albumi Yhden.kappaleen.jatkuva.toisto Kansion.jatkuva.toisto.(USB-laite) Jatkuva.toisto Satunnaistoisto Albumin.satunnaistoisto.(iPod/iPhone) ipodin/iphonen toisto usb-liitännän kautta Tämän kohdan neuvoilla pystyt kuuntelemaan ipodin/ iphonen musiikkitiedostoja AV-viritinvahvistimen kautta. yhteensopivat ipod/iphone-mallit ( made For ): ipod touch (1., 2., 3. ja 4. sukupolvi), ipod classic, ipod with video, ipod nano (1., 2., 3., 4., 5. ja 6. sukupolvi), iphone 4, iphone 3GS, iphone 3G, iphone 1 Valitse ohjelmalähteeksi usb. 2 Kytke ipod/iphone sen omalla usb-kaapelilla AV-viritinvahvistimen etulevyn usb-liitäntään. Näytössä lukee Connecting..., kun järjestelmä lukee ipodin/iphonen sisältöä. 3 Valitse mode-näppäimellä toimintatilaksi Extended mode. Kuvaruutuun ilmestyy ipodin/iphonen sisältövalikko. Siirry haluamasi kansion kohdalle / -näppäimillä ja paina sitten ENTEr-näppäintä. Vihje Tehdasasetuksen mukaan ipod/iphonetoimintatilana on Standard mode. Voit palata Standard-toimintatilaan painamalla mode-näppäintä uudelleen. Toimintatila jää AV-viritinvahvistimen muistiin, kun irrotat ipodin/iphonen. Jos toimintatilaksi jäi esimerkiksi Extended mode, se aktivoituu automaattisesti seuraavalla käyttökerralla. Voit käyttää myös etulevyn / -, ENTEr- ja TuNING mode -näppäimiä. TuNING mode -näppäimellä saat vaihdettua toimintatilan. ipodin/iphonen kytkemiseen kannattaa käyttää vain Apple Inc. -yrityksen hyväksymää usb-kaapelia. 4 Valitse / -näppäimellä musiikkitiedosto ja käynnistä sen toisto ENTEr- tai -näppäimellä. Älä irrota usb-laitetta tai ipodin/iphonen usb-kaapelia AV-viritinvahvistimesta, kun näytössä lukee Connecting.... standard mode (tavallinen toimintatila) Sisältövalikko ei näy kuvaruudussa, mutta voit ohjata tiedostojen toistoa ipodin/iphonen tai kauko-ohjaimen toiminnoilla (usb). Seuraavia ipod-malleja ei voi käyttää Standard mode -toimintatilassa. Käytä Extended mode -tilaa. - ipod with video - ipod nano (1. sukupolvi) Extended mode (laajennettu toimintatila) Sisältö näkyy kuvaruudussa, joten voit hyödyntää kuvaruutuvalikoita esimerkiksi kappaleenvalinnassa. Päävalikot: Playlist (toistolistat), Artists (esittäjät), Albums (albumit), Genres (musiikkityylit), Songs (kappaleet), Composers (säveltäjät), Shuffle Songs (satunnaistoisto), Now Playing (parhaillaan soiva kappale) 19 FI

20 usb-laitteen toisto Tämän kohdan neuvoilla pystyt kuuntelemaan usb-laitteen (usb-flash-muisti tai mp3-soitin tms.) musiikkitiedostoja AV-viritinvahvistimen kautta. Lue lisäksi: usb-toiminnot, (s. 51). 1 Valitse ohjelmalähteeksi usb. 2 Kytke usb-laite AV-viritinvahvistimen etulevyn usb-liitäntään. Näytössä lukee Connecting..., kun järjestelmä lukee usb-laitteen sisältöä. 3 Paina ENTEr-näppäintä. Kuvaruutuun ilmestyy usb-laitteen sisältövalikko. Siirry haluamaasi kansion kohdalle / -näppäimillä ja paina sitten ENTEr-näppäintä. 4 Valitse / -näppäimellä musiikkitiedosto ja käynnistä sen toisto ENTEr- tai -näppäimellä. Jos laite ei ole yhteensopiva, näytössä lukee No Storage. ulkoisessa usb-kiintolevyssä kannattaa käyttää omaa virtalähdettä. AV-viritinvahvistimeen voi kytkeä mp3-soittimen, joka on usb mass Storage Class -normin mukainen. Sen mukaan mp3-soittimen voi kytkeä esimerkiksi tietokoneeseen ilman erityistä ajuria tai ohjelmistoa. Kaikki mp3-soittimet eivät ole tällaisia, joten tutustu oman mp3-soittimesi käyttöohjeisiin huolella. mp3-soittimessa olevia kopiosuojattuja WmAtiedostoja ei voi toistaa tämän laitteen kautta. onkyo ei vastaa usb-laitteessa olevan tiedon katoamisesta tai viottumisesta, kun laitetta käytetään AV-viritinvahvistimen kanssa. Kaikista tärkeistä tiedostoista kannattaa aina ottaa varmuuskopio. mp3-soitin ei ole yhteensopiva, jos sen musiikkitiedostoja hallinnoidaan ertyisellä soitto-ohjelmistolla. Kaikki usb-laitteet eivät ole yhteenopivia esimerkiksi virransyötön osalta. Älä kytke usb-laitetta keskittimen eli hubin kautta, vaan kytke se suoraan AV-viritinvahvistimen usb-liitäntään. Jos usb-laitteessa on erittäin paljon tiedostoja, tiedon luenta-aika saattaa olla verraten pitkä. usb-muistin turvatoiminnot voivat estää niiden käytön tässä järjestelmässä. Älä irrota usb-laitetta tai ipodin/iphonen usbkaapelia AV-viritinvahvistimesta, kun näytössä lukee Connecting.... Fm/Am-radion kuuntelu Tässä osiossa viitataan ensisijaisesti etulevyn toimintoihin ellei toisin mainita. Virittimen käyttö AV-viritinvahvistimen omalla virittimellä voit kuunnella Fm- ja Am-radioasemia. Kun tallennat suosikkiasemasi pikavalintoihin, niiden haku on helppoa. määritä viritystarkkuusasetus sopivaksi (s. 38). Valitse Am- tai Fm-näppäimellä aaltoalue. Tässä esimerkissä valitaan Fm-alue.. Aaltoalue Viritystaajuus (Näytön tarkka sisältö riippuu käyttömaasta). radioasemien virittäminen & automaattinen asemahaku 1 Paina TuNING mode -näppäintä, jotta AuTo-ilmaisin syttyy näyttöön. 2 Paina TuNING /. Haku loppuu, kun asema löytyy. Kun asema on virittynyt, TuNED-ilmaisin palaa. Kun viritettynä on stereofoninen Fm-asema, näytössä palaa myös Fm STErEo -ilmaisin. Vihje FM STEREO AUTO TUNED Heikosti kuuluvan Fm-aseman virittäminen Jos Fm-aseman signaali on liian heikko stereofoniseen kuunteluun, sen virittäminen saattaa epäonnistua. ota tällöin käyttöön manuaalinen asemanhakutila ja kuuntele asemaa monona. & manuaalinen asemahaku manuaalisessa asemahakutilassa Fm-asemat kuuluvat monona. 1 Paina TuNING mode -näppäintä, jotta AuTo-ilmaisin sammuu. 20 FI 2 Paina pitkään TuNING / -näppäintä. Viritystaajuus lakkaa muuttumasta, kun vapautat painikkeen. Painele näppäintä lyhyesti muuttaaksesi viritystaajuutta askel kerrallaan.

21 & asemanhaku viritystaajuuden perusteella Voit hakea Fm- tai Am-aseman syöttämällä suoraan sen viritystaajuuden. 1 Valitse Am- tai Fm-näppäimellä aaltoalue. Paina sitten D.TuN-näppäintä. (Näytön tarkka sisältö riippuu käyttömaasta). 2 Syötä 8 sekunnin kuluessa aseman viritystaajuus numeronäppäimillä. Jos radioaseman viritystaajuus on esimerkiksi 87,50 (Fm), paina numeronäppäimiä 8, 7 ja 5. Jos syötät vahingossa väärän numeron, odota 8 sekuntia ja syötä uusi. Fm/am-asemien tallentaminen pikavalintoihin Voit tallentaa pikavalintoihin jopa 40 Fm/Am-asemaa. 1 Viritä kuuluviin Fm/Am-asema, jonka haluat tallentaa pikavalintamuistiin. Lue viritysohjeet edellisestä luvusta. 2 Paina memory-näppäintä. Pikavalintanumero vilkkuu. (Näytön tarkka sisältö riippuu käyttömaasta). 3 Kun pikavalintanumero vilkkuu (noin 8 sekuntia), valitse haluamasi pikavalinta PrESET / -näppäimillä. Vaihtoehdot ovat Paina uudelleen memory-näppäintä, jotta asema tallentuu muistiin. Kun asema on tallentunut pikavalintaan, pikavalintanumero lakkaa vilkkumasta. Toista samat vaiheet kaikkien haluamiesi Fm/Am-asemien osalta. & radioaseman pikavalinta Hae haluamasi pikavalintanumero etulevyn PrESET / -näppäimillä tai kauko-ohjaimen CH +/ -näppäimillä. Vihje Voit käyttää valintaan myös kauko-ohjaimen numeronäppäimiä. & aseman poistaminen pikavalintamuistista 1 Valitse pikavalinta, josta haluat poistaa aseman. Lue edellä olevat ohjeet. rds-toimintojen käyttö rds-toimintojen käyttö edellyttää, että radioasema lähettää rds-signaalia. Kun kuuntelet rds-radioasemaa, näytössä palaa rds-ilmaisin. rds-aseman lähettämät tekstit näkyvät näytössä. & Tietoa radion rds-järjestelmästä rds on lyhenne sanoista radio Data System. Se on tekniikka, jonka avulla voidaan välittää monenlaista informaatiota varsinaisen Fm-radiolähetyksen yhteydessä. rds-järjestelmän kehitti Euroopan yleisradiounioni (EBu), ja se on käytössä useimmissa Euroopan maissa. Nykyään monet radioasemat hyödyntävät rds-toimintoja erilaisten tekstien lähettämiseen. rds-tietoa voidaan käyttää myös halutunlaista ohjelmaa lähettävän aseman hakuun (uutiset, urheilu, rock jne.). Tämä AV-viritinvahvistin tukee neljän tyyppistä rds-informaatiota: Ps (Program service); aseman tunnus Jos rds-radioaseman lähettämään signaaliin sisältyy PS-informaatio, radioaseman nimi näkyy näytössä. Jos painat DISPLAy-näppäintä, aseman viritystaajuus näkyy 3 sekunnin ajan. rt (radio Text); Tekstit Voit lukea näytöstä rds-radioaseman lähettämiä tekstejä. Lue lisää jäljempää. PTY (Program Type); ohjelmatyyppi PTy-tiedon avulla voit hakea juuri halutunlaista ohjelmaa lähettävän aseman (s. 22). TP (Traffic Program); Liikenneohjelma TP-tiedon avulla voit hakea liikenneohjelmaa lähettävän aseman (s. 22). Näytössä lukevat tekstit eivät välttämättä näy täysin sellaisina kuin radioasema ne lähettää. myöskään yhteensopimattomat merkit eivät toistu oikein. Tämä ei ole merkki toimintahäiriöstä. Jos rds-aseman signaali on heikko, rdstieto saattaa välittyä epätäydellisesti tai jäädä kokonaan välittymättä. & radiotekstien näyttö (rt) paina rt/pty/tp-näppäintä kerran. radion lähettämät tekstit rullaavat näytössä. Waiting -sana osoittaa, että AV-viritinvahvistin odottaa radiotekstien vastaanottamista. No Text Data -teksti osoittaa, ettei radiotekstejä ole saatavana. 2 Paina yhtä aikaa memory- ja TuNING mode -näppäintä. Kyseinen pikavalinta tyhjenee ja sen tunnus poistuu näytöstä. 21 FI

22 & radioaseman haku ohjelmatyypin mukaan (PTY) Voit hakea helposti juuri halutuntyyppistä ohjelmaa lähettävän aseman. 1 Paina rt/pty/tp-näppäintä kaksi kertaa. Näyttöön ilmestyy valittuna olevan ohjelmatyypin tunnus. 2 Valitse haluamasi ohjelmatyyppi PrESET / -näppäimillä. Tutustu oheiseen ohjelmatyyppitaulukkoon. 3 Käynnistä haku ENTEr-näppäimellä. AV-viritinvahvistin hakee aseman, joka lähettää haluamaasi ohjelmaa. Jos et tee mitään aseman löydyttyä, haku jatkuu hetken kuluttua. 4 Kun haluamasi asema löytyy, paina ENTErnäppäintä. Jos viritin ei löydä ohjelmatyyppitunnusta vastaavaa ohjelmaa, näyttöön ilmestyy viesti Not Found. & Liikennetiedotteiden kuuntelu (TP) Voit hakea aseman, joka lähettää myös liikennetiedotteita. 1 Paina rt/pty/tp-näppäintä kolme kertaa. Jos viritettynä oleva asema lähettää liikennetiedotteita, näyttöön ilmestyy [TP] -tunnus. Kun seuraava tiedote lähetetään, kuulet sen automaattisesti radiostasi. Jos tunnuksena näkyy TP ilman hakasulkeita, viritettynä oleva asema ei lähetä liikennetiedotteita. 2 Käynnistä liikennetiedotteita lähettävän aseman haku ENTEr-näppäimellä. AV-viritinvahvistin hakee seuraavan aseman, joka lähettää liikennetiedotteita. Jos sellaista asemaa ei löydy, näyttöön ilmestyy viesti Not Found. rds-ohjelmatyypit (PTY) ohjelmatyyppi Ei.tyyppiä Uutiset Päivän.tapahtumat Yleistietoa Urheilutapahtumia Koulutusohjelmia Draamaa Kulttuuriohjelmia Tiedeohjelmia Viihdeohjelmia Popmusiikkia Rockmusiikkia Kevyttä.taustamusiikkia Kevyttä.klassista.musiikkia Vaativaa.klassista.musiikkia Muita.musiikkityylejä Säätiedotuksia Talousuutisia Lastenohjelmia Yhteiskunnallisia.ohjelmia Uskonnollisia.ohjelmia Keskusteluohjelmia Matkailuohjelmia Vapaa-aika.ja.harrastukset Jazz-musiikkia Country-musiikkia Kansanmusiikkia Ikivihreitä Folkmusiikkia Dokumenttiohjelmia Varoitustesti Varoitus Näytössä oleva tunnus None News Affairs Info Sport Educate Drama Culture Science Varied Pop.M Rock.M Easy.M Light.M Classics Other.M Weather Finance Children Social Religion Phone.In Travel Leisure Jazz Country Nation.M Oldies Folk.M Document TEST Alarm! 22 FI

23 Perustoimintojen käyttö Kaiutinasetusten automaattinen säätö Laitteen varusteisiin kuuluu kalibrointimikrofoni. Sen avulla Audyssey 2EQ selvittää automaattisesti kaiuttimien lukumäärän, niiden kokoluokat bassontoistoa varten, jakosuotimen sopivimman rajataajuuden subwooferia varten ja kaiuttimien etäisyydet kuuntelupisteestä. mittausten jälkeen Audyssey 2EQ korjaa huoneakustiikasta johtuvat ongelmat käyttäen hyväkseen sekä taajuus- että viivesäätöjä. Tuloksena on puhdas ja tasapainoinen äänentoisto koko kuuntelualueella. Audyssey 2EQ mahdollistaa lisäksi Audyssey Dynamic EQ - ja Aydyssey Dynamic Volume -toimintojen käytön (s. 36, 37). Kytke ja suuntaa kaikki kaiuttimet ennen Audyssey-toiminnon käyttöä. Audyssey 2EQ tarjoaa kaksi mittaustapaa: Audyssey Quick Start ja Audyssey 2EQ Full Calibration. Audyssey Quick Start mittaa äänentoiston yhdestä pisteestä ja tekee sen perusteella kaiutinasetukset. Audyssey 2EQ Full Calibration mittaa äänentoiston kolmesta pisteestä ja tekee kaiutinasetusten lisäksi järjestelmän hienosäädön. Toiminnon suorittaminen kestää mittaustavasta riippuen noin 2 10 minuuttia. Tarkka aika riippuu viimekädessä kaiuttimien lukumäärästä. mittausten tekeminen Audyssey 2 EQ tekee kalibrointimittaukset jopa kolmessa eri pisteessä, jotta se pystyy säätämään äänentoiston mahdollisimman laadukkaaksi kotiteatterin kaikille kuuntelijoille. Sijoita mittamikrofoni istuvan kuuntelijan korvien korkeudelle ja suuntaa se kohtisuoraan kattoon. Käytä apuna jalustaa. Älä pidä mikrofonia mittausten aikana kädessä, koska silloin mittauksen tarkkuus kärsii merkittävästi. 1 Ensimmäinen mittauspiste Ensimmäinen mittaus tehdään pääkuuntelupisteestä eli paikasta, johon tavallisesti asetut istahtaessasi kotiteatterin parhaalle paikalle. Audyssey 2EQ mittaa tästä kohdasta kaiuttimien etäisyydet, tasot, vaiheen ja parhaan jakotaajuuden subwooferia varten. 2 Toinen mittauspiste Kuuntelualueen oikea reuna. 3 Kolmas mittauspiste Kuuntelualueen vasen reuna. mittauspisteiden 1, 2 ja 3 välinen etäisyys pitää olla vähintään 1 metri. :.Kuuntelualue... TV 1 3: Kuuntelupisteet Huoneen pitää olla mahdollisimman hiljainen mittausten aikana. Taustamelu ja radiotaajuiset (rfi) signaalit häiritsevät mittausta merkittävästi. Sulje ikkunat, televisiot, radiot, ilmastointilaitteet, loisteputkivalot, kodinkoneet, valonhimmentimet ja muut laitteet. Sammuta matkapuhelimen virta tai vie se mahdollisimman kauas tästä äänentoistojärjestelmästä. Kun Audyssey 2EQ on käynnissä, mikrofoni poimii vuorotellen jokaisesta kaiuttimesta kuuluvaa ääntä. Audyssey 2EQ ei toimi, jos kuulokkeet on kytkettynä AV-viritinvahvistimeen. 1 Kytke AV-viritinvahvistimen ja siihen kytketyn television virta päälle. Aktivoi televisiosta tulo, johon AV-viritinvahvistin on kytketty. 2 Sijoita mittamikrofoni pääkuuntelupisteeseen (1), ja kytke se SETuP mic -tuloon.... SETUP.MIC.-tulo Kaiutinjärjestelmän kalibrointimikrofoni Kuvaruutuvalikot näkyvät televisiosta vain silloin, jos televisio on kytketty HDmI out -liitäntään. Jos televisio on kytketty monitor out V- tai ComPoNENT VIDEo out -lähtöön, käytä asetusten muokkauksessa AV-viritinvahvistimen omaa näyttöä. 3 Valitse / -näppäimillä Audyssey Quick Start tai Audyssey 2EQ Full Calibration. 23 FI

24 4 Paina ENTEr-näppäintä. Audyssey 2EQ -toiminto käynnistyy. Testiääni kuuluu vuorotellen jokaisesta kaiuttimesta. Tämä vaihe kestää muutaman minuutin. Älä puhu mittausten aikana äläkä seiso mikrofonin ja kaiuttimen välissä. Älä irrota kalibrointimikrofonia Audyssey 2EQ -toiminnon ollessa käynnissä, jollet halua keskeyttää mittausta ja asetusten muokkausta. Jos valitsit Audyssey Quick Start -mittaustavan, siirry vaiheeseen 7. Voit keskeyttää mittaukset koska tahansa irrottamalla mikrofonin AV-viritinvahvistimesta. Älä kytke tai irrota kaiuttimia Audyssey 2EQ -kalibroinnin aikana. mahdolinen mykistystila kumoutuu automaattisesti, kun Audyssey 2EQ -kalibrointi käynnistyy. Jos muutat huoneen sisustusta, suorita Audyssey 2EQ -kalibrointi uudelleen. Kaikki muutokset vaikuttavat nimittäin huoneen akustiikkaan. 5 Siirrä mikrofoni toiseen mittauspisteeseen ja paina ENTEr-näppäintä. Audyssey 2EQ jatkaa mittauksia. Tämä vaihe kestää muutaman minuutin. 6 Kun näet ilmoituksen ruudussa, siirrä mikrofoni kolmanteen mittauspisteeseen ja toista vaihe 5. 7 Siirrä osoitin haluttuun kohtaan näppäimillä / ja paina sitten ENTEr-näppäintä. 2EQ: Auto Setup Audyssey <- Review Speaker Configuration -> Subwoofer : Yes Front : Small Center : Small Surround : Small Crossover : 100Hz Save Cancel Vaihtoehdot: save: Tallenna mittausten tuottamat asetukset ja lopeta Audyssey 2EQ -kalibrointi. Cancel: Älä tallenna Audyssey 2EQ -kalibroinnin tuottamia asetuksia. Käytä näppäimiä / nähdäksesi mittausten tuottamat asetukset kaiutinasetelmalle, kaiuttimien etäisyyksille ja kanavakohtaisille tasoille. 8 Siirrä osoitinta / -näppäimillä ja muuta asetusta / -näppäimillä. Kun Audyssey 2EQ -asetukset on tallennettu, valikoissa näkyy Audyssey (s. 36), Dynamic EQ (s. 36) ja Dynamic Volume (s. 37) -asetukset. Jos mittaukset on tehty Audyssey Quick Start -menetelmällä, Audyssey -valikko ei ole käytettävissä. Asetukset koskevat kaikkia ohjelmalähdevalitsimia. 9 Paina ENTEr-näppäintä. 10 Irrota mikrofoni AV-viritinvahvistimesta. 24 FI
